BEDIENUNGSANLEITUNG IAN 101253 Livarno Lux

IAN 101253 LED-DECKENFLUTER LED-DECKENFLUTER Montage- und Sicherheitshinweise

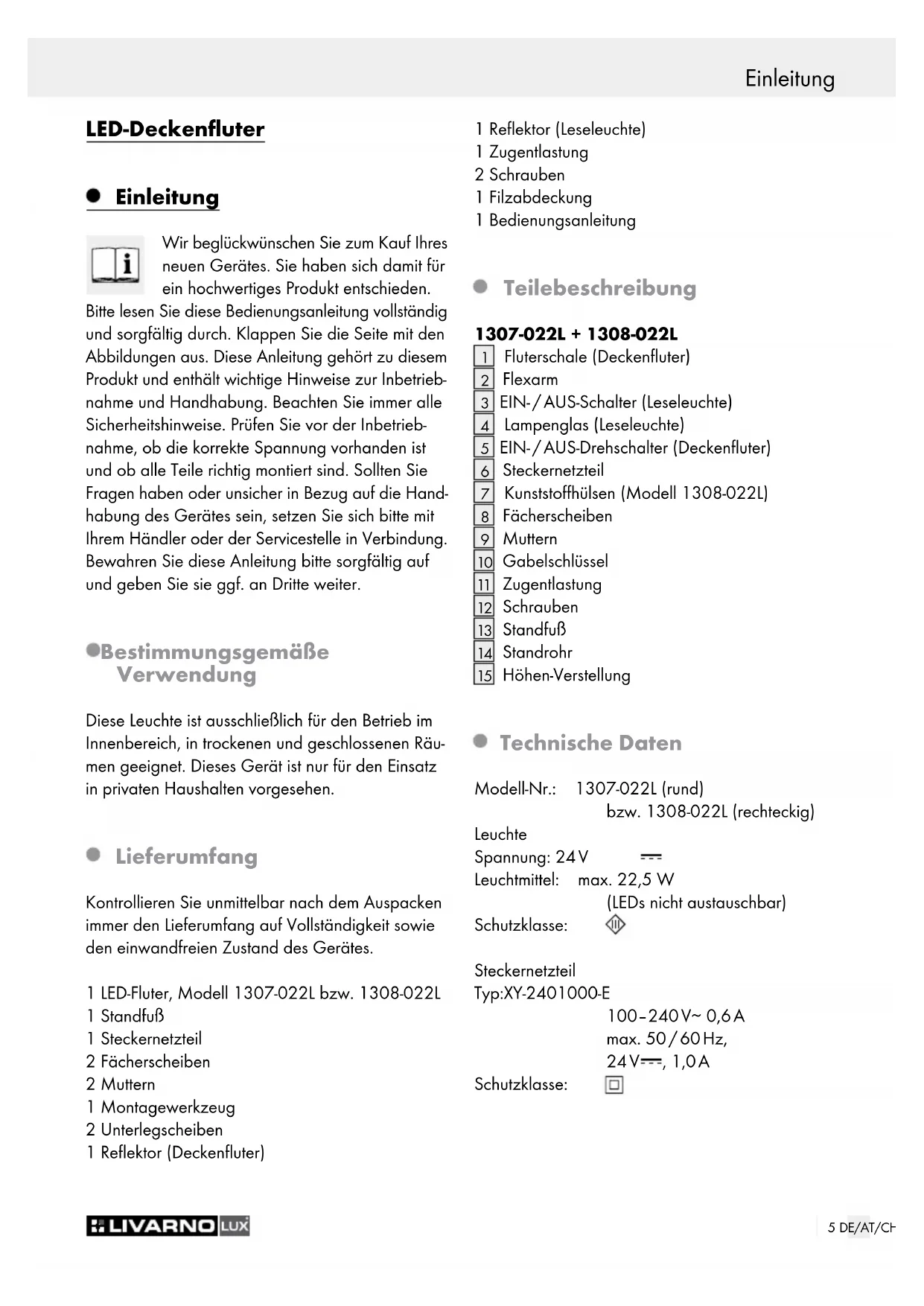

75 DE/AT/CH Einleitung LED-Deckenfluter Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Klappen Sie die Seite mit den Abbildungen aus. Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetrieb- nahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Prüfen Sie vor der Inbetrieb- nahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Hand- habung des Gerätes sein, setzen Sie sich bitte mit Ihrem Händler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter. Bestimmungsgemäße Verwendung Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räu- men geeignet. Dieses Gerät ist nur für den Einsatz in privaten Haushalten vorgesehen. Lieferumfang Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Gerätes. 1 LED-Fluter, Modell 1307-022L bzw. 1308-022L 1 Standfuß 1 Steckernetzteil 2 Fächerscheiben 2 Muttern 1 Montagewerkzeug 2 Unterlegscheiben 1 Reflektor (Deckenfluter) 1 Reflektor (Leseleuchte) 1 Zugentlastung 2 Schrauben 1 Filzabdeckung 1 Bedienungsanleitung Teilebeschreibung 1307-022L + 1308-022L

EIN- / AUS-Schalter (Leseleuchte)

Lampenglas (Leseleuchte)

EIN- / AUS-Drehschalter (Deckenfluter)

Höhen-Verstellung Technische Daten Modell-Nr.: 1307-022L (rund) bzw. 1308-022L (rechteckig) Leuchte Spannung: 24 V Leuchtmittel: max. 22,5 W (LEDs nicht austauschbar) Schutzklasse: Steckernetzteil Typ: XY-2401000-E 100–240 V∼ 0,6 A max. 50 / 60 Hz, 24 V , 1,0 A Schutzklasse:6 DE/AT/CH Inbetriebnahme / Wartung und Reinigung / EntsorgungSicherheitshinweise Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Be- dienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personen- schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verur- sacht werden, wird keine Haftung übernommen! Vermeiden Sie Lebensgefahr durch elektrischen Schlag Überprüfen Sie vor jedem Gebrauch die Leuchte auf etwaige Beschädigungen. Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen. VORSICHT! Eine beschädigte Leuchte bedeu- tet Lebensgefahr durch elektrischen Schlag. Wenden Sie sich bei Beschädigungen, Repara- turen oder anderen Problemen an der Leuchte an die Servicestelle oder eine Elektrofachkraft. Zur Vermeidung von Gefährdungen darf die beschädigte äußere flexible Leitung dieser Leuchte ausschließlich vom Hersteller, seinem Servicevertreter oder einer vergleichbaren Fachkraft ausgetauscht werden! Vergewissern Sie sich vor der Benutzung, dass die vorhandene Netzspannung mit der benö- tigten Betriebsspannung der Leuchte überein- stimmt (100–240 V∼). Vermeiden Sie unbedingt die Berührung der Leuchte mit Wasser oder anderen Flüssigkeiten. Diese Leuchte ist nur zur Verwendung im Wohnbereich geeignet (nicht für Feuchträume) und darf nur ihrer Bauart entsprechend verwendet werden. Diese Leuchte darf nur mit dem mitgelieferten Steckernetzteil verwendet werden. Öffnen Sie niemals eines der elektrischen Be- triebsmittel oder stecken irgendwelche Gegen- stände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag. Vermeiden Sie Brand- und Verletzungsgefahr VORSICHT! VERLETZUNGSGEFAHR! Überprüfen Sie unmittelbar nach dem Auspacken jedes Leuchtmittel auf Beschädigungen. Mon- tieren Sie die Leuchte nicht mit defekten Leucht- mitteln. Setzen Sie sich in diesem Fall für Ersatz mit der Servicestelle in Verbindung. VORSICHT! VERBRENNUNGSGEFAHR! Stellen Sie sicher, dass die Leuchte ausgeschal- tet und abgekühlt ist, bevor Sie diese berühren, um Verbrennungen zu vermeiden. Leuchtmittel entwickeln im Bereich des Lampenkopfes eine starke Hitze. Decken Sie die Leuchte nicht mit Gegenständen ab. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen. Lassen Sie die Leuchte im Betrieb nicht unbe- aufsichtigt. Lassen Sie die Leuchte oder Verpackungsmate- rial nicht achtlos liegen. Plastikfolien / -tüten, Kunststoffteile etc. könnten für Kinder zu einem gefährlichen Spielzeug werden. Das verbaute LED Leuchtmittel ist nicht geeignet für externe Dimmer und elektronische Schalter. Dieser Artikel enthält keine Teile, die vom Ver- braucher gewartet werden können. Die LED Leuchtmittel können nicht ausgetauscht werden. So verhalten Sie sich richtig Montieren Sie die Leuchte so, dass sie vor Feuchtigkeit und Verschmutzung geschützt ist. Bereiten Sie die Montage sorgfältig vor und nehmen Sie sich ausreichend Zeit. Legen Sie alle Einzelteile und zusätzlich benötigtes Werk- zeug oder Material vorher übersichtlich und griffbereit zurecht. Seien Sie stets aufmerksam! Achten Sie immer darauf was Sie tun und gehen Sie stets mit Ver- nunft vor. Montieren Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich un- wohl fühlen.7 DE/AT/CH Inbetriebnahme / Wartung und Reinigung / Entsorgung Inbetriebnahme Leuchte montieren Setzen Sie die Kunststoffhülsen

(Modell 1308-022L). Stecken Sie die Standrohre

der Stehleuchte in die vormontierten Löcher des Standfußes

Setzen Sie die Fächerscheiben

an der Unter- seite des Standfußes

Drehen Sie die Muttern

im Uhrzeigersinn auf die Standrohre

, um die Stehleuchte am Standfuß

zu fixieren. Achten Sie dabei darauf, dass die Kabel in der dafür vorgesehenen Aussparung im Standfuß

liegen und nicht gequetscht werden können. Fixieren Sie die Zuleitung mit Hilfe der Zugent- lastung

Schrauben Sie die Zugentlastung

Kleben Sie die Filzabdeckung auf die Boden- fläche des Standfußes

Setzen Sie die Fluterschale

auf das Standrohr. Verbinden Sie die Zuleitung des Standfußes

mit dem Steckernetzteil

Stecken Sie den Netzstecker in eine vorschrifts- mäßig installierte Steckdose. Ihre Leuchte ist betriebsbereit. Leuchte ein- / ausschalten Schalten Sie den Deckenfluter ein bzw. aus, indem Sie den EIN- / AUS-Drehschalter

nach rechts bzw. links drehen (s. Abb. A). Schalten Sie die Leseleuchte mittels EIN- / AUS- Schalter

ein bzw. aus. Deckenfluter dimmen Dimmen Sie das Licht des Deckenfluters, indem Sie den EIN- / AUS-Drehschalter

nach rechts / links drehen. Hinweis: Beim Einschalten ist automatisch die kleinste Dimmstufe eingestellt. Leuchte ausrichten (s. Abb. B) Lösen Sie die Schraube der Höhen-Verstellung

und stellen Sie die gewünschte Höhe des Deckenfluters ein. Hinweis: Sie können den Deckenfluter in einer Höhe zwischen 1,10 m und 1,80 m einstellen. Ziehen Sie die Schraube der Höhen-Verstellung

wieder an, um den Deckenfluter in der ge- wünschten Höhe zu fixieren. Biegen Sie den Flexarm

der Leseleuchte in die gewünschte Position. Drehen Sie den Flexarm

der Leseleuchte nicht vollständig um sich selbst. Andernfalls kann die Netzleitung im inneren der Leuchte beschädigt werden. Der Deckenfluter ist dreh- und schwenkbar. Kippen Sie den Deckenfluter in den gewünschten Winkel. Wartung und Reinigung STROMSCHLAGGEFAHR! Ziehen Sie den Netzstecker zuerst aus der Steckdose. VORSICHT! VERBRENNUNGSGEFAHR! Lassen Sie die Leuchte zunächst vollständig ab- kühlen STROMSCHLAGGEFAHR! Aus Gründen der elektrischen Sicherheit darf die Leuchte niemals mit Wasser oder anderen Flüssigkeiten gereinigt oder gar in Wasser getaucht werden. Benutzen Sie keine Lösungsmittel, Benzin o.ä. Die Leuchte würde hierbei Schaden nehmen. Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch. Entsorgung Die Verpackung und das Verpackungs- material bestehen ausschließlich aus um- weltfreundlichen Materialien. Sie können in den örtlichen Recyclingbehältern ent- sorgt werden. Sicherheitshinweise8 DE/AT/CH IntroductionEntsorgung / Garantie und Service Das Symbol der durchgestrichenen Ab- falltonne auf Rädern bedeutet, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung zugeführt werden muss. Dies gilt für das Produkt und alle mit diesem Sym- bol gekennzeichneten Zubehörteile. Gekennzeich- nete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an ei- ner Annahmestelle für das Recycling von elektri- schen und elektronischen Geräten abgegeben werden. Recycling hilft, den Verbrauch von Rohstof- fen zu reduzieren und die Umwelt zu entlasten. Garantie und Service Garantieerklärung 3 Jahre Garantie ab Kaufdatum auf dieses Gerät, gilt nur gegenüber dem Ersteinkäufer, nicht über- tragbar. Bitte Kassenbon als Nachweis aufbewah- ren. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleißteile oder für Beschädigungen durch unsachgemäßen Ge- brauch. Die Garantie erlischt bei Fremdeingriff. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Im Garantiefall mit der Servi- cestelle telefonisch in Verbindung setzen. Nur so kann eine kostenlose Einsendung Ihres Geräts ge- währleistet werden. Serviceadresse Briloner Leuchten GmbH Im Kissen 2, 59929 Brilon, Deutschland Tel.: 02961 / 9712-0 Fax: 02961 / 9712-199 E-Mail: Info@briloner.de IAN 101253 Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit. Konformitätserklärung Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien (Elektro- magnetische Verträglichkeit 2004 / 108 / EC, Niederspannungsrichtlinie 2006 / 95 / EC, Öko- design Richtlinie 2009 / 125 / EG, RoHS-Richtlinie 2011 / 65 / EU). Die Konformität wurde nachge- wiesen. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Hersteller Briloner Leuchten GmbH Im Kissen 2 59929 Brilon Deutschland9 FR/CH Introduction Lampadaire vasque LED Introduction Félicitations pour l´achat de ce nouvel appareil. Vous avez opté pour un produit de grande qualité. Veuillez lire ce mode d‘emploi intégralement et attentivement. Ouvrez la page contenant les illustrations. Le présent mode d‘emploi fait partie de ce produit et contient des instructions essentielles pour sa mise en service et sa manipulation. Respectez toujours toutes les consignes de sécurité. Avant la mise en service, vé- rifiez si la tension est correcte et si toutes les pièces sont correctement montées. Si vous avez des ques- tions ou des doutes concernant la manipulation de l‘appareil, veuillez contacter votre revendeur ou le service après-vente. Veuillez conserver soigneusement ce mode d‘emploi et remettez-le aux autres utilisateurs. Utilisation conforme Cette lampe est exclusivement conçue pour un usage intérieur, dans des locaux secs et fermés. Cet appareil est destiné uniquement à un usage domestique privé. Contenu de la livraison Contrôlez toujours immédiatement après le déballage que le contenu de la livraison est complet et que l’appareil se trouve en parfait état. 1 lampadaire à LED, modèle1307-022L ou 1308-022L 1pied 1bloc d‘alimentation 2vitres en éventail 2écrous 1outil de montage 2rondelles 1réflecteur (lampadaire à vasque) 1réflecteur (lampe de lecture) 1serre-câble 2vis 1revêtement en feutre 1mode d‘emploi Descriptif des pièces 1307-022L + 1308-022L
