BEDIENUNGSANLEITUNG D 650 NOVY

DE - Belgien Montage- und Bedienungsanleitung p.8 Deutschland Ostereich Schweiz

Voor Belgie: Tel.: [phone]

Voor Belgie: Tel.: [phone]

Voor alle andere landen: uw lokale installateur of Novy in Belgie: +32 (0)56/36.51.02

Gebruik

• Lesen Sie diese Anleitung vor der Inbetriebnahme und Installation der Dunstabzugshaube aufmerksam durch.
• Dieses Gerät ist ausschließlich für den Haushaltsgebrauch bestimmt.
• Lassen Sie die Montage von geschultem Personal durchführren. Für Schäden, die durch nicht vorschriftsgemäß oder unsachgemäß Anbringung verursacht werden, leht Novy jeglicheHaftung ab.
• Kontrollieren Sie den optischen und technischen Zustand des Geräts und des Montagematerials. Nehmen Sie die Haube vorsichtig aus der Verpackung. Benutzen Sie dazuitteibe kein Messer oder andere scharfe Gegenstände. Prufen Sieitte bedingt Funktion und Oberflache vor dem Einbau! Installieren Sie das Gerät nicht im Falle einer etwaigen Beschädigung und wenden Sie sich an NOVY.
• Heben Sie diese Anleitung sorgfältig auf und übergeben Sie sie der Person, die das Gerät eventuell nach Ihnen verwendet.
• Entsorgung der Transportverpackung und des Altgerätes Ihr neues Gerät wurde auf dem Weg zu Ohnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden. Diese Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte gekennzeichnet. Über aktuelle Entsorgungswege informieren Sie sichitte bei ihrem Fachhändler oder bei ihrer Gemeindeverwaltung.

Kundendienst Bei technischen Mangeln konnen Sie den Kundendienst des fur Sie zuständigen Landes kontaktieren:

Für Belgien: Tel.: [phone]

Für Frankreich: Tel.: [phone]

Für Deutschland und Österreich: Tel.: [phone]

Für andere Länder: ihren Handler oder Novy Belgien: +32 (0)56/36.51.02

Für eine schelle Abwicklung muss der Reparaturdienst wissen, welchen Geratetyp Sie haben.

These Angabe finden Sie auf dem Typenschild hinter dem Fettfilter.itte notieren Sie den Code hier:

Typennummer:

• Für alle anderen Bemerkungen oder Fragen, auf die diese Gebrauchsanleitung keine Antwort bietet, kontaktieren Sie unseren Customer Service:

Für Belgien: Tel.: [phone]

Für Frankreich: Tel.: [phone]

Für Deutschland und Österreich: Tel.: [phone]

Für andere Länder: ihren Handler oder Novy Belgien: +32 (0)56/36.51.02

Wirkung

HINWEIS: These Gebrauchsanleitung gilt für mehrere Ger.teausführungen. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.

Bei Abluft: Wie große ihre Kuche oder der offene Raum auch ist, man kann nur die Menge Luft absaugen die nachströmt.

Beim Gebrauch der Dunstabzugshaube im Abluftbetrieb öffnen Sieitte ein Fenster oder sorgen Sie für eine andere geeignete Zuluft.

Eine zu keine oder fehlende Luftzuft ergibt einen Leistungsverlust und eine mangelhafte Fettabscheidung.

Bei gleichzeitigem Betrieb einer offenen Brennstelle und einer Abluftdunsthaube besteht Vergiftungsgefahr!

Beim gleichzeitigen Gebrauch einer Ablufthaube und einer offenen Brennstelle darf der Unterdruck nicht länger als 4 Pa (= 0,04mBar) sein. Beachten Sie die gesetzlichen Vorschriften und sprechen Sie mit Ihr Schornsteinfeger!

Sicherheitshinweise

• Bitte flambieren Sie nicht unter der Dunsthaube.
• Fritieren Sie nur unter Aufsicht.
• Bei einem eventuellen Feuer schalten Sie den Motor aus.
• Löschen Sie das Feuer nicht mit Wasser. Benutzten Sie einen Deckel, ein feuchtes Tuch oder eine Decke.

Tipps

Der Dunst wird wirkungsvoll erfasst durch:

• Einschalten der Dunstabzugshaube zu Beginn des Kochvorgangs.
• Ausschalten der Dunstabzugshaube eine Minute nach dem Ende des Kochens (durch Nutzung der Nachlaufzeit).
• Setzen Sie Kochtopfe oder Bratpfannen mit aufwallenden Dampfen so auf das Kochfeld, dass diese unter die Absaugflächeziehen.
• Vermeiden Sie Querströmung zwischen Kochfeld und Dunstabzugshaube.

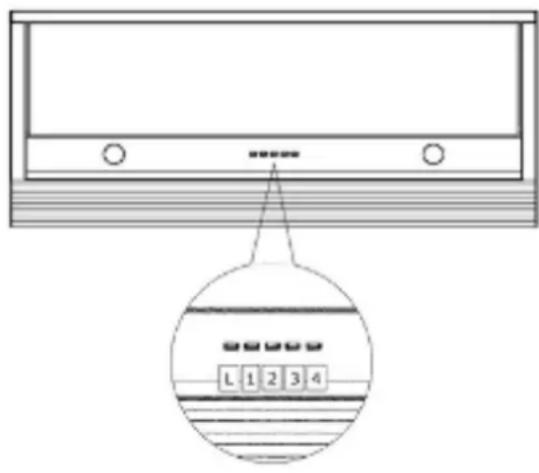

Bedienung

L = Beleuchting

1 = Stufe 1
2 = Stufe 2
3 = Stufe 3
4 = Stufe 4

Ventilator ein- und ausschalten

Sobald die Edelstahlschublade geöffnet wird, konnen Beleuchting und Lüfter eingeschaltet werden. Wenn die Schublade in die geschlossene Position geschoben wird, schaltet sich die Dunstabzugshaube wieder komplett aus (Lüfter und Beleuchting).

Beim Öffnen der Schubladeschaltet die Dunstabzugshaube direkt auf die zuletzt eingestellte Motoreinstellung, und wenn die Beleuchtung bereits eingeschaltet war, wird sie auch sofort aktiviert.

Wenn die Schublade herausgezogen ist, kann nur der Lüfter ein- und ausgeschaltet werden, indem Taste 1 gedrückt wird.

Stufen einstellen

Die Haube hat 4 Stufen. Mit die Tasten 1 bis 4 können Sie die Stufe wahlen. Die beleuchtete Taste schaut welche Stufe im Arbeit ist.

Beleuchtung

Drücken Sie auf die Taste „L" um die Kochfeldbeleuchtung ein- und auszuschalten. So bald wie die Schublade geöffnet ist.

Reinigung

Reinigung des Fettfilters

Je nach Benutzungsdauer, aber mindestens alle 2 Wochen, sollte der Fettfilter herausgenommen und gereinigt werden.

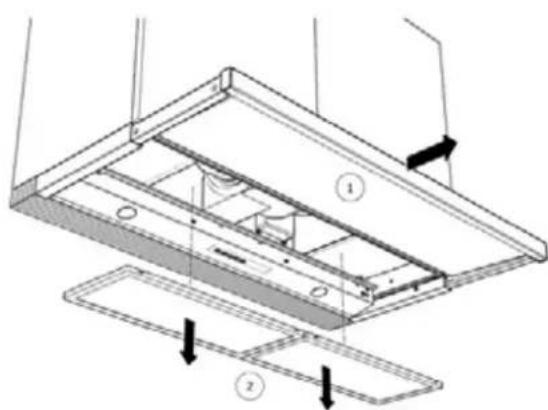

Zugang zum Fettfilter

DieFettfilterkonnenSieausderDunstabzugshaube Herausnahmen, indem Sie die Schublade (1) öffnen. Dahinter befindet sich der Fettfilter. Bei Typ 650 ist ein metallener Fettfiltervorhanden und bei Typ 655 sind zwei Fettfiltervorhanden. Den Filter konnen Sie Herausnahmen, indem Sie auf den Griff in den Filterziehen(2).

Schützen Sie das Kochfeld. Den Fettfilter konnen Sie aus der Dunstabzugshaube Herausnahmen, indem Sie auf den Griffziehen, der sich am Filter befindet. Der Filter bewegt sich dann nach unten.

Reinigung der Dunsthaube

Zum Offnen der Bodenplatte fassen Sie rechts und links in den Spalt der Randabsaugung und klappen die Bodenplatte nach unten herunter. Den Fettfilter (1) konnen Sie am Griff nach unten hereausziehen.

Wir epmfehlen eine 14 tatie Reinigung der Fettfilter. Sie konnen den Fettfilter in Kochendem Wasser mit fettlosenden Reinigungsmitteln saubern oder in der Geschirrspulmaschine reinigen.

Nach der Reinigung den Fettfilter abtropfen und trocknen halten. Sie können den Fettfilter auch in der Geschirrspulmaschine reinigen.

Wichtig!itte folgen Sie den Reinigungsanweisungen,sonst kann eine starke Verschmutzung der Fettfilter und demzufolge Feuergefahr entstehen.

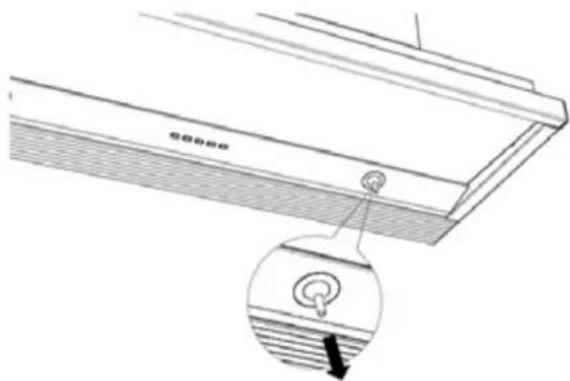

Auswechseln der Beleuchtung

Die Lampenabkühlenlassen.VorWartungsarbeiten an der Dunstabzugshaube ist diese spanningslos zu machen.

Mit der Dunstabzugshaube wurde ein kleiner Saugnapf zum Herausnahmen der Lampen mitgeliefert. Ziehen Sie das Leuchtmittel mit dem mitgelieferten Saugnapf vorsichtig nach unter hereaus und setzen mit dem Saugnapf eine neue Lampe ein.

Elektrischer Anschluß

Für den elektrischen Anschluß hat das Gerä einem Schutzkontakt-Stekker. Bauseits muß hierfür eine vorschriftmäßig installierte Schutzkontakt-Steckdose für Wechselstrom vorhanden sein (Siehe auch die Angaben auf dem Typenschild).

Die Steckdose muß gut erreichbar montiert sein.

Abmessungen: p. 14

Elektrischer Schaltplan: p. 15

GENERAL INFORMATION

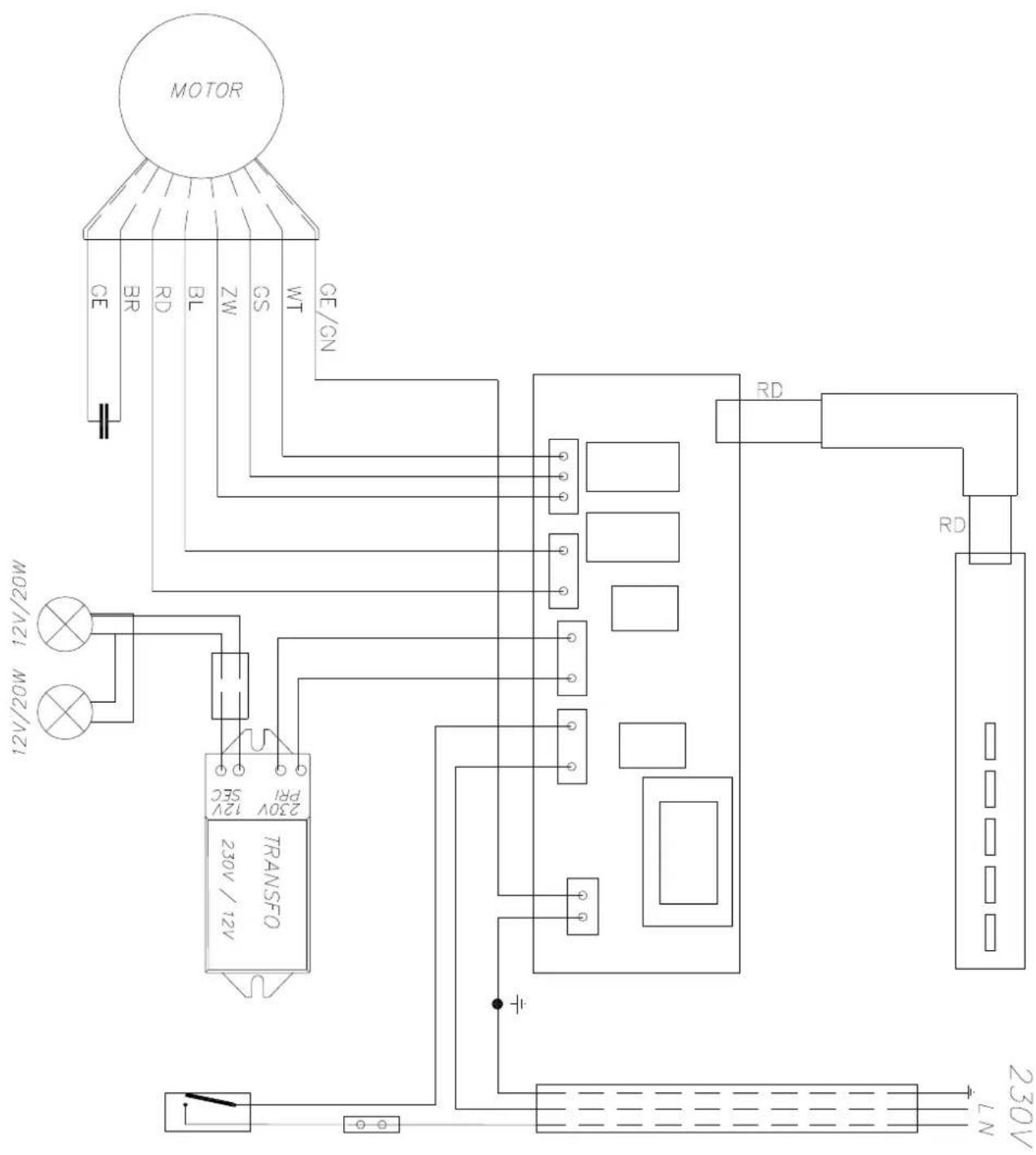

Elektrisch schema - Schéma électrique - Elektrischer Schaltplan - Electrical scheme

650-655

WT	wit	blanc	weiss	white
GE/GN	geel/groen	jaune/vert	gelb/grün	yellow/green
GS	grijs	gris	grau	grey
RD	rood	rouge	rot	red
BL	blauw	bleu	blau	blue
ZW	zwart	noir	schwarz	black
BR	bruin	brun	braun	brown
CE	geel	jaune	gelb	yellow

Die NOVY AG gehalt sich das Recht vor, zu jeder Zeit und ohne Vorbehalt die Konstruktion und die Preise ihrer Produkte zu ändern.

NOVYnv

Noordlaan 6

B-8520 KUURNE

Tel. [phone] - Fax [phone]

E-mail: [e-mail]

http://www.novy.be

Deutschland und Österreich: Tel: [phone] ref G650 B

BELGIE

Dunstabzugshauben von Novy werden mit größtmöglicher Sorgfalt hergestellt. Dennoch kann es zu einem Defektkommen. Sowohl während der Garantiefrist als auch darüber hinaus kann der technische Dienst von Novy das Gerät schnell und fachkundig reparieren, ohne dass dies die Lebensdauer des Gerätes beinhaltet.

Beginn und Dauer der Garantiefrist

Die Garantiefrist beginn an dem Tag, an dem der Verkaufner (Rechnungsdatum gilt als Beleg) das Gerat an den Verbraucher liefert. Die Garantiefrist betragt 60 Monate, wird noch bei industrieller oder vergleichbarer Nutzung z. B. in Hotels, Pensionen, auf 12 Monate verkürzt.

Einschrankungen

These Garantiefrist hat keine Gültigkeit, wenn es um Fehler * 走 geh, die auf normalen Verschleib, Missbrauch bzw. mangelnde Pflege oder nicht sachkundige Aufstellung zureichzuführen sind. Andererseits erlischt der Garantieanspruch, wenn das Gerat mit Teilen repanert oder umgebaut wird, die nicht von unserem Hersteller stammen, oder wenn die Geratekennummern entfremd oder verändert werden.

Ein Garantieanspruch liegt ebenso weniger vigor, wenn das Gört von Personen repariert oder verändert wird, die nicht die entsprechende Zulassung unserer Firma besizen.

Die vollständige Liste der Einschränkungen erhalten. Sie auf Anfrage.

Die Garantiebedingungen gestehen für in Belgien auf den Mark gebrachte und verwendete Geräte. Bei Inbetriebnahme eines in Belgien erworbenen Gerätes im Ausland oder eines im Ausland erworbenen Gerätes in Belgien hat sich der Verbraucher zu vergewissern, ob das Gerät den lokalen technischen Anforderungen (Gasqualität, Spannung, Freqenz, Installationsvorschriften, Klimabedingungen) gerecht wird. Schäden, die auf die Tatsache zurrückzuführen sind, dass das Gerät für den gewünschten Verwendungszweck nicht geeignet ist und die notwendigen oder gewünschten Änderungen unangemessen sind, fallen nicht unter die Garantiebedingungen.

Reparaturanfrage

Wird ein Defakt an einem Ersatzteil festgestellt, ist es über den Fachhändler oder den Kuchenbauer an unsere Adresse zureckzuschicken, und zwar vollständig ausgebau und versehen mit einer Anfrage des Absenders zum Austausch im Rahmen des Garantianspruchs sowie ces des Zertifikats und der Rechnung.

Telefonnummer Technischer Dienst NOVY (bei einem Defekt): [phone].

Bewahren Sie diese deses Dokument immer griffbereit auf.

FRANCE

DEUTSCHLAND und ÖSTERREICH

Dunstabzugshauben von Novy werden mit großemlicher Sorgfalt hergestellt. Dennoch kann es zu einem Defektkommen. Sowohl während der Garantiefrist als auch darüber hinaus kann der technische Dienst von Novy das Gerät Schnell und fachkundig reparieren, ohne dass dies die Lebensdauer des Gerätes beinhaltet.

Beginn und Dauer der Garantiefrist

Die Garantiefrist beginnt an dem Tag, an dem der Verkafter (Rechnungsdatum gitt als Beleg) das Gerat an den Verbraucher liefert. Die Garantiefrist betragt vierundzwanzig Monate.

Einschränkungen

These Garantiefrist hat keine Gültigkeit, wenn es um Fehler goeth die auf normalen Verschieß, Missbrauch bzw. mangelnde Pflege oder nicht sachkundige Aufstellung zurückzuführen sind. Andererseits erlscht der Garantieanspruch, wenn das Gerat mit Teilen repariert oder umgebaut wird, die nicht von unseren Hersteller stammen, oder wenn die Gerätekennnummern enttamt oder veränder werden.

Ein Garantieanspruch liegt ebenso weniger vor, wenn das Gerät von Personen repariert oder veränder wird, die nicht die entsprechende Zulassung unserer Firma besitzen.

Die vollständige Liste der Einschränkungen erhalten Sie auf Anträge.

Die Garantiebedingungen gelten für in Belgien auf den Markt gebrachte und verwendete Geräte. Bei Inbetriebnahme eines in Belgien erworbenen Gerätes im Ausland oder eines im Ausland erworbenen Gerätes in Belgien hat sich der Verbraucher zu vergewissem, ob das Gerät den lokalen technischen Anforderungen (Gasqualität, Spannung, Freqenz, Installationsvorschriften, KlimaBedingungen) gerecht wird. Schäden, die auf die Tatsache zusückzuführen sind, dass das Gerät für den gewünschten Verwendungszweck nicht geeignet ist und die notwendigen oder gewünschten Änderungen unangemessen sind, fallen nicht unter die Garantiebedingungen.

Reparaturanfrage

Wird ein Defekt an einem Ersatzteil festgestellt, ist es über den Fachhändler oder den Kichenbauer an unsere Adresse zurückzuschicken, und darüber vollständig ausgebau und verstehen mit einer Anfrage des Absenders zum Austausch im Rahmen des Garantieanspruchs sowie die sees Zertifikats und der Rechnung. Bewahren Sie die sees Dokument immer griffbereit auf.
