RR-US511 - Diktiergerät PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Digitales Diktiergerät
Marke	Panasonic
Modell	RR-US511
Maße (L × H × T)	40,4 mm × 110,6 mm × 16,8 mm
Gewicht	65 g (mit Batterien)
Stromversorgung	2 AAA LR03 Batterien (3 V Gleichstrom)
Interner Speicher	256 MB
Aufnahmemodi	XP, LP, SLP
Maximale Aufnahmedauer	70 h 50 min (Modus SLP)
Mikrofon	Eingebaut, Zoom, einstellbare Empfindlichkeit
Lautsprecher	Ø 20 mm, 8 Ω, 330 mW
Kopfhöreranschluss	Mini-Klinke 3,5 mm
USB-Anschluss	USB 2.0 Hi-Speed
Aufnahmeformat	MP3
VAS-Funktion (automatische Stopp)	Ja
Dateischutz	Passwortsperre
Variable Wiedergabe	21 Stufen von 50 % bis 200 %
Entzerrer (Geräuschreduzierung)	2 Modi
Betriebstemperaturbereich	0 °C bis 40 °C
Pflege	Weiches, trockenes Tuch
Mitgeliefertes Zubehör	USB-Kabel

Häufig gestellte Fragen - RR-US511 PANASONIC

Wie lege ich die Batterien ein und welchen Typ verwende ich?

Öffnen Sie das Batteriefach und legen Sie zwei AAA LR03 Alkaline-Batterien unter Beachtung der Polarität (+/-) ein. Verwenden Sie vorzugsweise empfohlene Panasonic Alkalibatterien. Mischen Sie keine neuen und gebrauchten Batterien.

Wie stelle ich die Uhr ein?

Wenn CLOCK blinkt, schalten Sie das Gerät ein, drücken Sie STOP, dann halten Sie A-B-C/MENU 1 Sekunde lang gedrückt. Wählen Sie 'CLOCK' mit +/-, bestätigen Sie mit ▶/■, dann stellen Sie Jahr, Monat, Tag, Stunde und Minuten mit +/- ein und bestätigen Sie jeden Schritt.

Wie nehme ich mit besserer Qualität auf?

Wählen Sie den Aufnahmemodus XP (höhere Qualität) über das Menü, indem Sie MENU gedrückt halten. Wählen Sie XP aus XPLPSLP. Verwenden Sie das Zoom-Mikrofon und stellen Sie die Empfindlichkeit bei Bedarf auf hoch.

Wie verwende ich die VAS-Funktion (automatische Aufnahme)?

Halten Sie im Stopp-Modus MENU gedrückt, wählen Sie 'PSLP' mit +/-, bestätigen Sie, dann wählen Sie 'ON'. Sobald eine Stille von 3 Sekunden erkannt wird, stoppt die Aufnahme automatisch. Sie wird fortgesetzt, wenn Ton erkannt wird.

Wie sperre ich Dateien, um deren Löschung zu verhindern?

Wählen Sie den Ordner, drücken Sie STOP, halten Sie MENU, wählen Sie 'LOCK', wählen Sie die Datei mit ↓, bestätigen Sie mit ▶. Zum Entsperren folgen Sie den gleichen Schritten und wählen Sie 'OFF'.

Wie kann ich MP3-Dateien auf dem Gerät abspielen?

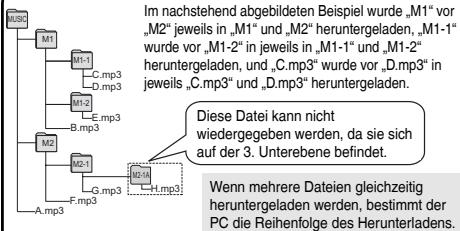

Übertragen Sie Ihre MP3-Dateien über USB in den Ordner MUSIC des Geräts. Schalten Sie das Gerät ein, drücken Sie FOLDER/SPEED, um 'MUSIC' auszuwählen, dann wählen Sie die Datei mit ◄/► und drücken Sie ▶ zum Abspielen.

Wie übertrage ich Dateien auf einen Computer?

Schließen Sie das Gerät über das mitgelieferte USB-Kabel an den Computer an. Das Gerät wird als Wechseldatenträger angezeigt. Öffnen Sie die Ordner A-D, um die Aufnahmen zu kopieren. Ändern Sie keine Datei- oder Ordnernamen.

Was tun, wenn sich das Gerät nicht einschaltet?

Überprüfen Sie, ob die Batterien richtig eingelegt und nicht leer sind. Ersetzen Sie sie durch neue. Stellen Sie sicher, dass der Schalter OPERATION/HOLD auf ON steht.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch. Bei starker Verschmutzung befeuchten Sie das Tuch leicht mit Wasser, wringen Sie es gut aus, wischen Sie ab und trocknen Sie es. Verwenden Sie niemals Lösungsmittel wie Alkohol, Benzin oder Reinigungsmittel.

Wie aktiviere ich die Passwortsicherheitsfunktion?

Halten Sie im Stopp-Modus MENU, wählen Sie 'SEC' dann 'ON'. Geben Sie ein 4-stelliges Passwort mit +/- ein und bestätigen Sie. Nach Aktivierung erfordern die Wiedergabe und die USB-Verbindung dieses Passwort. Notieren Sie es im Bereich MEMO.

BEDIENUNGSANLEITUNG RR-US511 PANASONIC

Wir danken Ihnen, dass Sie sich für dieses Produkt unseres Hauses entschieden haben.

Bitte lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das Gerät in Betrieb nehmen oder einstellen.

Bitte bewahren Sie die Bedienungsanleitung anschließend für spätere Bezugnahme griffbereit auf.

Mitgeliefertes Zubehör

1 USB-Kabel

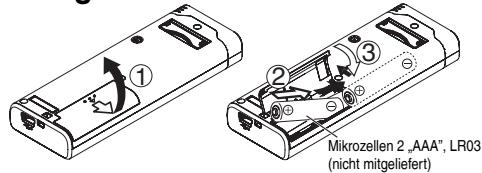

Einlegen der Batterien

Auf korrekte Ausrichtung des Akkus achten.

Verwenden Sie Alkalibatterien.

Während der Aufnahme und Wiedergabe erscheint die nachstehend abgebildete Ladezustandsanzeige im Display, die die Akkurestspannung angibt.

Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Höhe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.

ACHTUNG

Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie nur mit demselben oder einem äquivalenten, vom Hersteller empfohlenen Typ. Behandeln Sie gebrauchte Batterien nach den Anweisungen des Herstellers.

Ein übermäßiger Schalldruck (Lautstärke) aus Ohr- und Kopfhörern kann zu Gehörverlust/-schäden führen.

Wenn die Batterien nahezu erschöpft sind, beginnt die Anzeige zu blinken. Wechseln Sie die Batterien in einem solchen Fall so bald wie möglich aus. Den Akku entfernen, wenn das Gerät längere Zeit nicht verwendet werden soll. Um die Daten der Uhreinstellung zu erhalten, muss der Akku innerhalb von ca. 30 Sekunden ausgewechselt werden.

Achten Sie stets darauf, das Gerät vor Entfernen des Akkus auszuschalten.

• Werden die Batterien während einer Aufnahme oder eines Löschvorgangs entfernt, können alle Daten im internen Speicher des Gerätes verloren gehen, und ein nicht behebbarer Geräteschaden kann verursacht werden.

Ein- und Ausschalten des Gerätes

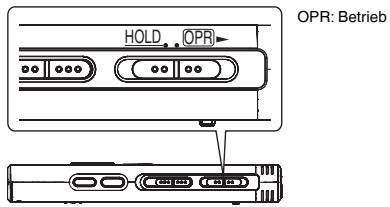

OPERATION/HOLD-Schalter

Einschalten des Gerätes

• Den OPERATION/HOLD-Schalter auf die [B]-Seite schieben, wonach das Gerät und die Display-Beleuchtung sich einschalten.

Ausschalten des Gerätes

• Den OPERATION/HOLD-Schalter auf die OPER-Seite schieben und 2 Sekunden lang in dieser Stellung halten. Wenn im Stoppzustand des Gerätes ca. 15 Minuten lang kein Bedienungsvorgang ausgeführt wird, erscheint die Anzeige „bD“ im Display, wonach sich das Gerät automatisch ausschaltet. Nach dem erstmaligen Einlegen der Batterien blinkt die Anzeige „CLOCK“ im Display, um darauf hinzuweisen, dass die Uhr eingestellt werden muss (→ Siehe rechts).

HOLD-Funktion

Bei aktivierter HOLD-Funktion sind die Funktionstasten gesperrt.

Aktivieren/Deaktivieren der HOLD-Funktion

HOLD-Funktion aktiviert

HOLD-Funktion deaktiviert

• Bei aktivierter HOLD-Funktion werden Tastenbetätigungen selbst bei eingeschaltetem Gerät ignoriert (die Anzeige „HOLD“ erscheint im Display). Dies verhindert Bedienungsfehler (z. B. ein vorzeitiges Beenden der Aufnahme oder Wiedergabe).

Einstellen von Datum und Uhrzeit

Wenn die Uhr beim Einschalten des Geräts noch nicht eingestellt ist (z. B. bei der ursprünglichen Inbetriebnahme), blinkt die Anzeige „CLOCK“ im Display. (Im eingeschalteten Zustand wechselt die Anzeige nach ca. 1 Minute auf „I-ON“ (blinkt)).

Die Uhr dient zur Erhaltung des Aufnahmedatums. Sie wird für die Einstellung der Timeraufnahme verwendet. Bitte zuerst die Uhrzeit einstellen.

Für die Einstellung der Timeraufnahme verwenden. Bitte zuerst die Uhrzeit einstellen.

Aufnahmen sind auch möglich, wenn die Uhr nicht eingestellt wurde. Anstelle des Aufnahmedatums und der Aufnahmestartzeit wird jedoch „--“ angezeigt.

Wenn „CLOCK“ blinkt

• Das Gerät einschalten (→ Siehe links). 1 drücken. Mit +, - die Jahreszahl einstellen und dann mit ▶/■ zur Eingabe drücken.

Den Monat und das Tagesdatum auf gleiche Weise einstellen.

3▶,▶ zur Wahl des Formats der Uhrzeitanzeige betätigen und dann ▶/■ zur Eingabe drücken. 4+, - zur Einstellung der Uhrzeit betätigen und dann ▶/■ zur Eingabe drücken.

Wenn die Tasten +, - gedrückt gehalten werden, ändern sich die Ziffern schnell fortlaufend.

Wenn die Anzeige [I/I] (blinkt) oder die Uhrzeiteinstellung geändert werden soll

• Das Gerät einschalten (→ Siehe links).
• Drücken Sie [STOP], um das Gerät auf Stopp zu schalten.

1 [A-B/-/MENU] mindestens 1 Sekunde lang gedrückt halten. Die Anzeige „XPLPSLP“ (blinkt) oder „CLOCK“ (blinkt) erscheint. Mit +, - „CLOCK“ wählen und dann mit ▶ zur Eingabe drücken.

Falls „CLOCK“ blinkt, ▶/■ zur Eingabe drücken.

Die Schritte 2, 3 und 4 oben ausführen.

Um die Uhreinstellung abzubrechen, [STOP] drücken. Die Uhr arbeitet mit einer Ganggenauigkeit von ±60 Sekunden/Monat bei Raumtemperatur. - Wenn der Akku vollständig entladen ist, wird die Uhrzeiteinstellung gelöscht.

DEUTSCH

Aufnahmeeinstellungen

Dieses Gerät verfügt über 3 verschiedene Einstellposten, die sich auf die Aufnahmequalität beziehen. Durch Wahl einer geeigneten Kombination der Aufnahmeeinstellungen können Sie die Tonqualität der jeweiligen Aufnahmesituation optimal anpassen.

Aufnahmeeinstellposten	Einstellungen und Anzeigen
Aufnahmemodus (→ Seite 5)	Hohe Qualität	: XP : LP : SLP
	Lange Aufnahme
Mikrofonempfindlichkeit (→ Seite 8)	Hoch	: MIC*1
	Normal	: MIC*1
	Niedrig	: MIC*
Zoom-Mikrofon (→ Seite 8)	Zoom-Mikrofon Ein	: ZOOM
	Zoom-Mikrofon Aus	: Keine Anzeige

Die insgesamt verfügbare Aufnahmezeit (→ Seite 20) ändert sich in Abhängigkeit vom Aufnahmemodus.

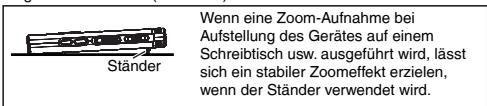

Umschalten der Aufnahmeposition

Dieses Gerät verfügt über drei verschiedene Aufnahmepositionen: [ZOOM], [NORMAL] und [MANUAL]. Bei den Positionen [ZOOM] und [NORMAL] werden feste Einstellungen verwendet, während die Einstellung von [MANUAL] wunschgemäß geändert werden kann. Mit dem Aufnahmepositions-Schalter wird zwischen den verschiedenen Aufnahmemodi umgeschaltet.

Aufnahmeposition	Einstellungen (Anzeigen) und Situationen
ZOOM	XP MIC10 ZOOM	Unterricht, Referate usw. (Aufnahme der Stimme einer einzigen Person).
NORMAL	XP MIC10	Konferenzen usw.
MANUAL	XP MIC10 ZOOM	Diktate usw.
* Die Grundeinstellung [MANUAL] ist für Diktate geeignet. Die Einstellung kann nach Bedarf geändert werden (→ Seite 8).

Der Aufnahmemodus (XP, LP, SLP) kann in allen Positionen umgeschaltet werden (→ Seite 5).

Aufnahme

• Das Gerät einschalten (→ Seite 3).
• Drücken Sie [STOP], um das Gerät auf Stopp zu schalten.

1 Den Aufnahmepositions-Schalter in die gewünschte Position bringen.

Den für die jeweilige Situation am besten geeigneten

Aufnahmemodus wählen (→ Seite 4).

Einen Ordner für die Aufnahme wählen.

Bei jeder Betätigung von [FOLDER/SPEED] wird der Reihe nach zwischen den verschiedenen Ordnern umgeschaltet. Ein Ordner von „A B C D“ kann gewählt werden (Die Standardeinstellung ist “A”).

Bei Wahl von „J" wird die Aufzeichnung automatisch im Ordner "A" gespeichert (falls dieser Ordner bereits 99 Daten enthält, wird der nächste Ordner mit freiem Speicherplatz verwendet).

[REC/PAUSE] drücken (die Aufnahme startet).

Bei jeder Betätigung

Aufnahme fortsetzen der Aufnahme

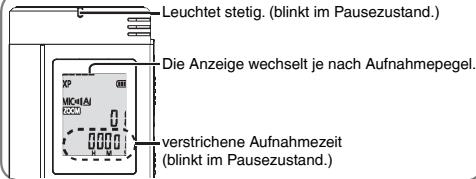

Anzeige während der Aufnahme

Beenden der Aufnahme: [STOP] drücken.

Die Einstellung des Aufnahmepositions-Schalters kann zwar auch während einer Aufnahme geändert werden, doch wird die neue Einstellung erst nach Ende der laufenden Aufnahme wirksam. Den Aufnahmemodus nach Bedarf umschalten (→ Siehe rechts). Darauf achten, das Zoom-Mikrofon und das eingebaute Mikrofon nicht mit den Fingern zu verdecken. Bitte beachten, dass eine Berührung dieses Geräts mit einem Finger oder einem beliebigen Gegenstand während der Aufnahme dazu führt, dass alle durch die Berührung verursachten Geräusche über das Mikrofon aufgezeichnet werden.

Ordner

Bei diesem Gerät bezieht sich der Ausdruck [Ordner] auf eine Speicherbank, in der aufgezeichnete Daten (bzw. Musikdaten) abgelegt werden. Bei diesem Gerät sind vier Audiordner, A B C D" sowie ein Musikordner, "D" vorhanden.

Wenn Sie die einzelnen Ordner verschiedenen Aufnahmezwecken zuordnen, lassen sich aufgezeichnete Dateien später bequem lokalisieren. In jedem der Audioordner von A bis D können bis zu 99 Dateien abgelegt werden.

Datei

Die vom Anfang bis zum Ende einer Aufnahme aufgezeichneten Audiodaten werden in Form einer Datei abgespeichert.

Diese gespeicherten Daten werden als „Datei" bezeichnet.

Einstellen des Aufnahmemodus (XP/LP/SLP)

• Drücken Sie [STOP], um das Gerät auf Stopp zu schalten. 1 [A-B-O/-MENU] mindestens 1 Sekunde lang gedrückt halten. Die Anzeige „XPLPSLP" (blinkt) erscheint. 2▶/■ zur Eingabe drücken. 3▶ zur Wahl von „XP“, „LP“ oder „SLP“ betätigen und dann ▶ zur Eingabe drücken.
• Wenn die Aufnahme/Wiedergabe im SLP-Modus durch Rauschen beeinträchtigt wird, verwenden Sie den XP- oder LP-Modus.

DEUTSCH

Wiedergabe

• Drücken Sie [STOP], um das Gerät auf Stopp zu schalten.
• Einen Ordner wählen (→ Siehe unten).
• Eine Datei zur Wiedergabe wählen (→ Siehe unten).

Einstellen der Lautstärke

Erhöhen der Lautstärke: + betätigen.

Verringern der Lautstärke: - betätigen.

Der Einstellbereich beträgt 0 bis 20. (Die Standardeinstellung ist 13.)

Funktionen bei Wiedergabe

Sprung: ▶ betätigen.

Wenn ▶ während der Wiedergabe einer Datei gedrückt wird, so wird ein

Sprung an den Anfang der Datei aufgerufen. Um an den Anfang der vorherigen

Datei zurückzukehren, erneut innerhalb von 1 Sekunde drücken.

Suchlauf rückwärts/vorwärts: ↓←, →↓ gedrückt halten.

Stopp: oder [STOP] drücken.

Wahl eines Ordners

Bei jeder Betätigung von [FOLDER/SPEED] wird der Reihe nach zwischen den

Ordnern umgeschaltet. Die folgenden Ordner A , B , C , D und _a^bf stehen

zur Auswahl. Den Ordner wählen, der die zur Wiedergabe vorgesehene Datei enthält.

Wahl einer Datei

betätigen.

Bei jeder Betätigung ändert sich die Dateinummer.

Dateinummer

Nach Wahl einer Datei werden die

Aufnahmeinformationen unter angezeigt.

Aufnahmedatum → Aufnahme-Startzeit → Aufnahmezeit

→ Gesamtanzahl der Dateien im Ordner

Überprüfen der verbleibenden Aufnahmezeit

[FOLDER/SPEED] während der Wiedergabe mindestens 1

Sekunde lang gedrückt halten.

Die verbleibende Wiedergabezeit der laufenden Datei wird 3

Sekunden lang angezeigt.

Während der letzten 3 Sekunden wird die verbleibende Wiedergabezeit

der laufenden Datei nicht angezeigt.

Mithören des Tons über Ohrhörer

Einen Ohrhörer (nicht mitgeliefert) anschließen.

(Der Ton wird monaural wiedergegeben.)

Steckerausführung: 0 3,5 mm Klinkenstecker

Empfohlener Ohrhörer: Panasonic RP-HV250

(Typennummern-Stand: Januar 2010)

Mithören des

Aufnahmetons

Einstellen der Lautstärke:

Die Lautstärke des mitgehörten Tons kann durch Betätigen von ^+ eingestellt werden, ohne den Aufnahmepegel zu beeinflussen.

werden, ohne den Aufnahmepegel zu beeinflussen.

Während der Wiedergabe wird der Ton über den eingebauten Lautsprecher ausgegeben. In einer lauten Umgebung ist der Lautsprecherton möglicherweise schwer zu hören. In einem solchen Fall empfiehlt sich der Anschluss eines Ohrhörers (nicht mitgeliefert).

Während der Wiedergabe wird der Ton über den eingebauten

Lautsprecher ausgegeben. In einer lauten Umgebung ist der

Lautsprecherton möglicherweise zu leise zu hören. In einem solchen Fall empfiehlt sich der Anschluss eines Ohrhörers (nicht mitgeliefert).

Nach Anschluss eines Ohrhörers wird der eingebaute Lautsprecher vom Signalweg getrennt.

① bis ④: Gesperrte Dateien sowie Dateien, die nicht mit diesem Gerät wiedergegeben werden können, können nicht gelöscht werden. 3 zur Eingabe drücken. 4 |,▶ zur Wahl von „Y[5]“ betätigen und dann ▶/■ zur Eingabe drücken.

• Nach beendetem Löschvorgang wird, angezeigt. Der Löschvorgang kann bis zu etwa einer Minute beanspruchen.

[ERASE] während der Wiedergabe oder im Stoppzustand drücken. 2 | Zur Wahl der Datei betätigen.

① bis ④: Gesperrte Dateien sowie Dateien, die nicht mit diesem Gerät wiedergegeben werden können, können nicht gelöscht werden. 3 zur Eingabe drücken. 4 |,▶ zur Wahl von „Y[5]“ betätigen und dann ▶/■ zur Eingabe drücken.

Nach beendetem Löschvorgang wird dies angezeigt. Der Löschvorgang kann bis zu etwa einer Minute dauern.

Formatierung

Bei einer Formatierung des Gerätes werden alle vorhandenen Daten gelöscht, einschließlich gesperrter Dateien, Musikdateien und Datendateien, die von einem PC usw. übertragen wurden.

Gelöschte Dateien können nicht wiederhergestellt werden. - Dateien können nicht teilweise gelöscht werden. - Drücken Sie [STOP], um den Löschvorgang abzubrechen. - Nach dem Löschen von Dateien werden die auf diesem Gerät angezeigten Daten so aktualisiert, dass die Lücke gefüllt wird. Wenn das Symbol ^一 in der Ladezustandsanzeige bleibt, ist kein Löschen von Daten oder Formatieren möglich.

Sperren aufgezeichneter Dateien (Dateischutz)

Gesamte Daten können nicht gelöscht werden (außer bei Formatierung).

Diese Funktion ermöglicht es, wichtige Dateien gegen versehentliches Löschen zu schützen.

• Einen Ordner wählen (→ Seite 6).
• Drücken Sie [STOP], um das Gerät auf Stopp zu schalten.

1 [-A-B/--MENU] mindestens 1 Sekunde lang gedrückt halten. Die Anzeige „XPLPSLP" (blinkt) erscheint. 2+, - zur Wahl von „LOCK“ betätigen und dann ▶/■ zur Eingabe drücken. 3 zur Wahl der zu sperrenden Datei betätigen.

4 ▶/■ zur Eingabe drücken. 5 |▶,▶ zur Wahl von „un“ betätigen und dann ▶/■ zur Eingabe drücken.

Die Sperre wird aktiviert.

Der Sperrvorgang kann bis zu etwas einer Minute beanspruchen.

Aufheben der Sperre:

Führen Sie zunächst Schritt ① bis ④ aus, und wählen Sie dann ⑤ für die Eingabe in Schritt ⑤.

[STOP] drücken, um den Einstellvorgang abzubrechen. Bei Wahl einer gesperrten Datei erscheint die Anzeige LOCK - Wenn der gewählte Ordner keine Datei enthält, erscheint die Anzeige OCK nicht. - Wenn das Symbol „ “ in der Ladezustandsanzeige blinkt, können Dateien nicht gesperrt werden.

DEUTSCH

Ändern der Aufnahmeeinstellungen (Mikrofonempfindlichkeit)

Den Aufnahmepositions-Schalter in die Stellung [MANUAL] bringen (→ Seite 4). Drücken Sie [STOP], um das Gerät auf Stopp zu schalten.

1. [-A-B/-MENU] mindestens 1 Sekunde lang gedrückt halten.

Die Anzeige „XPLPSLP“ (blinkt) erscheint.

2. Mit +, - die Option „MIC“ wählen und dann mit ▶ zur Eingabe drücken. 3. Mit +, - die gewünschte Mikrofonempfindlichkeit wählen und dann mit ▶ zur Eingabe drücken.

MIC·	MIC·I	MIC·II
Niedrig	Normal	Hoch

• [STOP] drücken, um den Einstellvorgang abzubrechen.

Ändern der Aufnahmeeinstellungen (Zoom-Mikrofon)

Wenn „ein“ eingeschaltet ist, wird Schall in der Umgebung des Mikrofons mit verringerter Lautstärke aufgezeichnet, so dass Schall direkt vor dem Mikrofon deutlicher aufgezeichnet werden kann.

Den Aufnahmepositions-Schalter in die Stellung [MANUAL] bringen (→ Seite 4). Drücken Sie [STOP], um das Gerät auf Stopp zu schalten.

1. [-A-B-C/-MENU] mindestens 1 Sekunde lang gedrückt halten. Die Anzeige „XPLPSLP“ (blinkt) erscheint. 2. Mit +, - die Option „ZOOM“ wählen und dann mit ▶/■ zur Eingabe drücken. 3. Mit +, - die Option „ein“ oder „aus“ wählen und dann mit ▶/■ zur Eingabe drücken.

• [STOP] drücken, um den Einstellvorgang abzubrechen. Während ein Gerät an die externe Mikrofonbuchse angeschlossen ist, steht die Zoomfunktion selbst dann nicht zur Verfügung, wenn Zoom an diesem Gerät auf „On“ eingestellt ist. Wenn eine Zoom-Aufnahme bei Aufstellung des Gerätes auf einem Schreibtisch usw. ausgeführt wird, empfiehlt sich der Gebrauch des Ständers (→ Seite 4).

Verhinderung einer unerwünschten Aufnahme (VAS)

Wenn das Mikrofon ca. 3 Sekunden lang keinen Ton aufnimmt, pausiert die Aufnahme automatisch. Sobald das Mikrofon danach erneut Ton aufnimmt, wird die Aufnahme automatisch fortgesetzt.

• Drücken Sie [STOP], um das Gerät auf Stopp zu schalten.

1. [-A-B-C/-MENU] mindestens 1 Sekunde lang gedrückt halten. Die Anzeige „XPLPSLP“ (blinkt) erscheint. 2. Mit +, - die Option „VAS“ wählen und dann mit ▶/■ zur Eingabe drücken. 3. Mit +, - die Option „ein“ oder „aus“ wählen und dann mit ▶/■ zur Eingabe drücken.

Danach erscheint die Anzeige.

Starten Sie die Aufnahme, um diese Funktion zu aktivieren. Wenn die Aufnahme bei aktivierter VAS-Funktion pausiert wird, blinken die Anzeige und die Aufnahmeanzeige.

Aufheben der VAS-Funktion:

Wählen Sie [FOLDER/SPEED] und bestätigen Sie mit Eingabe in Schritt 3.

Darauf achten, diese Funktion vor wichtigen Aufnahmen auszuschalten. ● [STOP] drücken, um den Einstellvorgang abzubrechen.

Überprüfen der verbleibenden Aufnahmezeit

1. Halten Sie [FOLDER/SPEED] während der Aufnahme oder im Stoppzustand mindestens 1 Sekunde lang gedrückt.

Die noch verfügbare Aufnahmezeit wird ca. 3 Sekunden lang angezeigt.

Wenn nur noch weniger freier Speicherplatz verbleibt, schaltet das Display automatisch auf die Anzeige der verbleibenden Aufnahmezeit um.

Im Stoppzustand zeigt der Balken den ungefähren verbleibenden freien Speicherplatz an.

Die Länge des Balkens ändert sich entsprechend der verbleibenden Aufnahmezeit.

Wenn nur noch wenig freier Speicherplatz verbleibt, blinkt der Balken.

• Wenn die verbleibende Aufnahmezeit unter 1 Stunde fällt.

Einstellen der Wiedergabegeschwindigkeits-Steuerfunktion

Die Wiedergabegeschwindigkeit kann in 21 Stufen (zwischen 50 % und 200 % der Normalgeschwindigkeit) eingestellt werden.

1 [FOLDER/SPEED] während der Wiedergabe drücken.

Die Wiedergabegeschwindigkeits-Einstellanzeige erscheint.

Die aktuelle Geschwindigkeitsstufe wird im Display durch eine zweistellige Zahl gekennzeichnet. (Nach Verlassen der Wiedergabegeschwindigkeits-Einstellanzeige erscheinen wieder die Ziffern der Datennummer.)

Θ |,▶ zur Wahl der gewünschten Wiedergabegeschwindigkeit betätigen.

Nach Drücken von ▶ erhöht sich die Wiedergabegeschwindigkeit, und das blinkende Symbol bewegt sich nach rechts.

Nach Drücken von ◀ verringert sich die Wiedergabegeschwindigkeit, und das blinkende Symbol bewegt sich nach links.

3 zur Eingabe drücken.

● [STOP] drücken, um den Einstellvorgang abzubrechen. Bei Wiedergabe mit einer anderen als der Normalgeschwindigkeit (100%) blinkt der Leuchtbalken am oberen Rand des Displays, und die Anzeige der gewählten Geschwindigkeitsstufe "SPEED" leuchtet auf.

Rauschminderung (EQ-Einstellung)

Diese Funktion sorgt für eine deutlicher hörbare Wiedergabe des aufgezeichneten Tons. Bei Wahl von ∫∞ steht diese Funktion nicht zur Verfügung.

1 [A-B-C]/-MENU] während der Wiedergabe mindestens 1 Sekunde lang gedrückt halten.

Die EQ-Einstellungenanzeige erscheint.

2 zur Wahl von „", „", „ oder „", „", „ betätigen und dann „ zur Eingabe drücken.

Bei Wahl von n wird Rauschen im hohen Frequenzbereich reduziert. Bei Wahl von n wird Rauschen sowohl im hohen als auch im tiefen Frequenzbereich reduziert.

Nach der Einstellung wird EQ während der Wiedergabe angezeigt.

Aufheben der Rauschminderung (EQ-Einstellung):

Wählen Sie "EQ" und Eingabe in Schritt ②.

• [STOP] drücken, um den Einstellvorgang abzubrechen. Bei aktivierter Rauschminderung wird die menschliche Stimme deutlicher hörbar. Dabei werden jedoch Komponenten anderer Frequenzbereiche abgeschwächt.

DEUTSCH

Wiedergabe nach kurzem Rücklauf

Funktion für Wiedergabe nach kurzem Rücklauf: Nach Drücken von |◀◀ während der Wiedergabe wird an eine Stelle zurückgekehrt, die um ca. 5 Sekunden vor der aktuellen Position liegt, und die Wiedergabe an der betreffenden Stelle fortgesetzt.

• Drücken Sie [STOP], um das Gerät auf Stopp zu schalten.

1 [•A•B•C] / - MENU mindestens 1 Sekunde lang gedrückt halten. Die Anzeige "A-B" (blinkt) erscheint. 2 +, - zur Wahl von "BSC" betätigen und dann ▶/■ zur Eingabe drücken. 3 zur Wahl von "un" betätigen und dann zur Eingabe drücken.

Danach erscheint die Anzeige "BSC".

Aufheben der Funktion für Wiedergabe nach kurzem Rücklauf:

Wählen Sie "OFF" und Eingabe in Schritt ③.

• [STOP] drücken, um den Einstellvorgang abzubrechen. • Während der A-B-Wiederholwiedergabe (→ Seite 11) steht die Funktion für "Wiedergabe nach kurzem Rücklauf" nicht zur Verfügung.

Wiederholwiedergabe/Folgewiedergabe

Bei jeder Betätigung von [•A-B• / - MENU] im Stoppzustand wird in der folgenden Reihenfolge der Reihe nach zwischen den verschiedenen Wiedergabefunktionen umgeschaltet.

Anzeige "ALL":

Die Dateien des gewählten Ordners werden von der gewählten Datei bis zur letzten Datei der Reihe nach wiedergegeben. Nach beendetem Abspielen der letzten Datei stoppt die Wiedergabe automatisch. (Die Standardeinstellung ist „ALL".)

Anzeige, ALL

Alle Dateien des Ordners werden wiederholt abgespielt.

Keine Anzeige:

Nach beendetem Abspielen der laufenden Datei stoppt die Wiedergabe automatisch.

Anzeige,

Die laufende Datei wird wiederholt abgespielt.

• Eine der obigen Einstellungen wählen und dann drücken, um die Wiedergabe zu starten.

A-B-Wiederholwiedergabe

Der Abschnitt zwischen dem festgelegten Startpunkt (A) und dem festgelegten Endpunkt (B) wird wiederholt abgespielt.

1 [A-B/-MENU] während der Wiedergabe drücken.

Die betreffende Stelle wird als Startpunkt (A) festgelegt, und die Anzeigen „A“ (blinkt) und „B“ (leuchtet) erscheinen im Display.

• [-A-B]-./MENU] am gewünschten Endpunkt (B) drücken.

Die Anzeige wechselt auf „A-B“ (leuchtet), und der festgelegte Abschnitt wird wiederholt abgespielt.

Aufheben der A-B-Wiederholwiedergabe:

[A-B-C]/-MENU] oder ▶▶▶ während der Wiedergabe drücken. Oder [STOP] drücken.

In den folgenden Situationen kann die A-B-Wiederholwiedergabe nicht eingestellt werden:

• Innerhalb von 1 Sekunde ab dem Anfang der Daten und innerhalb von 2 Sekunden vor dem Ende der Daten.
• Wenn weniger als 2 Sekunden zwischen dem Startpunkt (A) und dem Endpunkt (B) liegen.

Wird nur der Startpunkt (A) festgelegt und die Wiedergabe bis zum Ende der Daten fortgesetzt, so wird das Ende der Daten als Endpunkt (B) festgelegt, und die A-B-Wiederholwiedergabe beginnt.

Während der A-B-Wiederholwiedergabe steht die Funktion für Wiedergabe nach kurzem Rücklauf (→ Seite 10) nicht zur Verfügung.

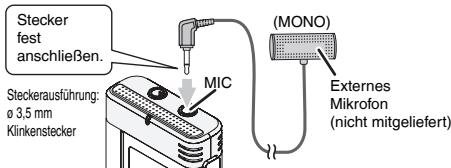

Aufnahme über ein externes Mikrofon

① Den Ton aufnehmen (→ Seite 5). - Wenn der Aufnahmepegel zu niedrig oder zu hoch ist, stellen Sie die Mikrofonempfindlichkeit ein (→ Seite 8).

• Bitte lesen Sie die Bedienungsanleitung des angeschlossenen Gerätes. Solange ein Gerät an die externe Mikrofonbuchse angeschlossen ist, steht die Mikrofonfunktion dieses Gerätes nicht zur Verfügung.

Abschalten des Bestätigungstons

• Drücken Sie [STOP], um das Gerät auf Stopp zu schalten.

1 [A-B-C/-MENU] mindestens 1 Sekunde lang gedrückt halten. Die Anzeige „XPLPSLP“ (blinkt) erscheint. 2 +, - zur Wahl von „ö“ betätigen und dann ▶/■ zur Eingabe drücken. 3 |, ▶ zur Wahl von „FF“ betätigen und dann ▶/■ zur Eingabe drücken.

Einschalten des Bestätigungstons:

Wählen Sie „π/n“ und Eingabe in Schritt ③.

Drücken Sie [STOP], um den Einstellvorgang abzubrechen.

DEUTSCH

Sicherheitsfunktion

Wenn ein Passwort registriert wurde, muss dieses eingegeben werden, um eine Wiedergabe mit diesem Gerät auszuführen oder dieses an einen PC anschließen zu können. Im Fall eines Verlusts oder Diebstahls des Gerätes können die aufgezeichneten Daten nicht wiedergegeben werden, und ein PC kann dieses Gerät nicht erkennen, wenn das registrierte Passwort nicht eingegeben wird.

Wenn Sie Ihr Passwort vergessen haben, können Sie keine Dateien in den Ordnern A bis D wiedergeben. Bitte notieren Sie sich das Passwort unter „NOTIZ“ (→ Siehe unten).

Registrieren des Passworts (4-stellige Zahl)

• Drücken Sie [STOP], um das Gerät auf Stopp zu schalten.

1. [A-B-O/-MENU] mindestens 1 Sekunde lang gedrückt halten. Die Anzeige „XPLPSLP“ (blinkt) erscheint. +,- zur Wahl von „betätigen“ und dann ▶ zur Eingabe drücken. 3. zur Wahl von „betätigen“ und dann zur Eingabe drücken. Die Passwort-Eingabeanzeige erscheint im Display. 4. +, - zur Wahl der ersten Ziffer betätigen und dann zur Eingabe drücken.

Auf die nächste Stelle weiterschalten und die zweite Ziffer eingeben. Diesen Vorgang wiederholen, um alle vier Ziffern einzugeben.

(Mit |, |) wird zwischen den einzelnen Eingabestellen umgeschaltet.)

Nach beendeter Eingabe der 4. Ziffer wird das Passwort registriert.

Daraufhin erscheint das Symbol _S^u im Display.

NOTIZ

Passwort

Wenn ein Passwort registriert wurde und gedrückt wird, um eine Datei wiederzugeben, erscheint die Passwort-Eingabeanzeige im Display (→ Siehe rechts).

Freigeben der Sicherheitsverriegelung:

① Wählen Sie F und Eingabe in Schritt 3. ② Schritt 4 ausführen (das Passwort eingeben). Um die Uhreinstellung abzubrechen, [STOP] drücken. Um das Passwort zu ändern, zunächst die Sicherheitsverriegelung freigeben und dann das neue Passwort durch erneute Ausführung des Verfahrens ab Schritt ① registrieren.

Eingabe des registrierten Passworts

Schritt 4 links ausführen. (das Passwort eingeben.)

Wenn das richtige Passwort eingegeben wurde

Daraufhin wird die Sicherheitsverriegelung vorübergehend freigegeben, und die Audiodatei kann wiedergegeben werden. (Während der vorübergehenden Freigabe der Sicherheitsverriegelung blinkt das Symbol im Display.) In dem Zustand A wird die Sperre erneut aktiviert.

• Wenn ca. 15 Minuten lang kein Bedienvorgang ausgeführt wird und sich das Gerät im Stopzustand ausschalten (→ Seite 3)
• Wenn das Gerät länger als 15 Minuten nicht bedient wird

■ Wenn ein falsches Passwort eingegeben wurde

Das Gerät gibt einen Piepton ab, die Fehleranzeige „PRS“ erscheint, und danach kehrt die Passwort-Eingabeanzeige auf das Display zurück. Wenn 5 Mal nacheinander ein falsches Passwort eingegeben wurde, beendet das Gerät die Annahme der Passwort-Eingabe. In einem solchen Fall geben Sie das Passwort erneut im obigen Zustand ein (A) → Siehe oben).

■ Wenn das Passwort vergessen wurde

Um das Passwort initialisieren zu können, müssen alle Dateien gelöscht werden.

① Die Sperre aller ggf. gesperrten Dateien in Ordner A bis D aufheben (→ Seite 7). ② Alle Dateien aus Ordner A bis D löschen (→ Seite 7). ③ In Schritt ④ des Abschnitts „Registrieren des Passworts (4-stellige Zahl)“ F F* gehen und dann ▶ zur Eingabe drücken (→ Siehe links). - Wenn dieses Gerät bei aktivierter Sicherheitsverriegelung an einen PC angeschlossen wird, erkennt der PC dieses Gerät nicht. Nach Anschließen des USB-Kabels erscheint die Passwort-Eingabeanzeige im Display. Das registrierte Passwort eingeben. - Musikdaten können auch bei aktivierter Sicherheitsverriegelung aufgezeichnet und wiedergegeben werden.

Diese Sicherheitsfunktion dient lediglich dazu, eine unautorisierte Wiedergabe von Dateien über ein Passwort zu verhindern, nicht über eine Verschlüsselung der Daten selbst. Der Hersteller übernimmt keinerlei Haftung für Verluste des Benutzers dieses Geräts, die auf eine Entdeckung seines Passworts durch Unbefugte zurückzuführen sind.

Anschließen dieses Gerätes an einen PC

Die mit diesem Gerät aufgezeichneten Dateien können auf einen Personalcomputer kopiert werden.

Den PC im Voraus starten. - Drücken Sie [STOP], um das Gerät auf Stopp zu schalten.

1. Das USB-Kabel an dieses Gerät anschließen.

2. Das USB-Kabel an den PC anschließen.

• Verwenden Sie keine anderen USB-Verbindungskabel außer dem beiliegenden. Die Anzeige im Display erscheint, sobald es vom PC erkannt worden ist.

Das mitgelieferte USB-Kabel verwenden.

Auf keinen Fall das Kabel im Lieferumfang eines anderen Gerätes für den Anschluss verwenden.

Achtung: Zum Anschluss der Geräte an einen PC ausschließlich das mitgelieferte USB-Kabel mit Ferritkern verwenden.

Wenn der PC dieses Gerät nicht erkennt

Falls die Anzeige „PRD" erscheint, das Passwort eingeben (→ Seite 12).

Falls die Anzeige „PRD" im Display erscheint, dieses Gerät vom Computer trennen, die Batterien auswechseln und das Gerät dann erneut an den Computer anschließen.

• Falls dieses Gerät an einen PC angeschlossen wird, wenn der Akku nicht eingesetzt bzw. der eingesetzte Akku entladen ist, kann der PC dieses Gerät nicht erkennen (→ Seite 17).

Systemanforderungen (Betriebssystem)

Windows 2000 (SP4), Windows XP und SP2, SP3, Windows Vista und SP1, Windows 7 (Stand: Januar 2010)

• Einzelheiten zu den Systemanforderungen sind Seite 16 zu entnehmen.

Abtrennen des USB-Kabels

Auf das Symbol (Windows 2000/Windows XP: [ ]), Windows Vista/Windows 7: [ ] in der Taskleiste des PC doppelklicken und dann den Anweisungen folgen, die auf dem Bildschirm erscheinen, um das USB-Kabel abzutrennen. (Je nach den im Betriebssystem vorgenommenen Einstellungen erscheint dieses Symbol u.U. nicht in der Taskleiste.)

Nach Abtrennen des Kabels schaltet sich das Gerät aus.

USB-Massenspeicherfunktion

Dieses Gerät arbeitet als ein USB-Speichergerät und wird als externes Speichergerät eines PC erkannt.

Datendateien können vom PC übertragen und in diesem Gerät abgespeichert werden.

• Wenn das Gerät an den Computer angeschlossen ist, startet der Computer möglicherweise nicht (oder es wird kein System-Neustart ausgeführt). Daher wird empfohlen, das USB-Kabel von diesem Gerät abzutrennen, wenn der Computer gestartet (bzw. neu gestartet) wird. Wenn das Gerät an den Computer angeschlossen ist und der Computer gestartet (bzw. neu gestartet) wird oder in den Bereitschaftszustand umschaltet, kann es vorkommen, dass der Computer dieses Gerät nicht erkennt. Das Gerät einmal vom Computer trennen und dann erneut anschließen, oder das Gerät nach einem System-Neustart erneut an den Computer anschließen.
• Bei gleichzeitigem Anschluss von zwei oder mehr USB-Geräten an einen einzigen Computer sowie bei Verwendung eines USB-Verteilers oder USB-Verlängerungskabels ist kein einwandfreier Betrieb gewährleistet.
• Bitte schlagen Sie auch im Benutzerhandbuch des PC nach.

DEUTSCH

Öffnen eines Ordners dieses Gerätes am PC

Die nachstehende Beschreibung erläutert den Gebrauch von Windows XP (Betriebssystem).

Zunächst dieses Gerät an den PC anschließen (→ Seite 13).

1. Zum Öffnen auf [Start] → [Arbeitsplatz] klicken.

Dieses Gerät wird als Wechseldatenträger angezeigt.

Bei einem Wechseldatenträger handelt es sich um ein an den PC angeschlossenes externes Speichergerät (SD-Speicherkarte, USB-Speichergerät usw.).

1. Den Wechseldatenträger (dieses Gerät) öffnen.

Die Ordner dieses Gerätes (A bis D, MUSIC) werden angezeigt.

1. Einen Ordner (A bis D) dieses Gerätes öffnen.

Die aufgezeichneten Dateien dieses Gerätes werden angezeigt.

Importieren von aufgezeichneten Dateien dieses Gerätes in einen PC

Zunächst den Wechseldatenträger (dieses Gerät) und dann den gewünschten Audioordner (A bis D) öffnen (→ Siehe oben).

1. Die gewünschten aufgezeichneten Daten markieren und diese dann in einen Ordner usw. am PC importieren.

(Verwendung von „Kopieren“, „Drag & Drop“ usw.)

Die Ordnernamen dürfen nicht geändert werden (A bis

D, MUSIC). (Anderenfalls können die Daten nicht mehr wiedergegeben werden.)

Zurückführen von aufgezeichneten Dateien an dieses Gerät vom PC

Zunächst den Wechseldatenträger (dieses Gerät) und dann den gewünschten Audioordner (A bis D) öffnen (→ Siehe links).

1. Eine importierte Datei markieren und diese in einen Ordner dieses Gerätes zurückführen.

Dateien müssen grundsätzlich in den Ordner zurückgeführt werden, von dem sie ursprünglich importiert wurden. Wenn Dateien in einen anderen als den Originalordner zurückgeführt werden, können sie nicht mehr mit diesem Gerät wiedergegeben werden (Sicherstellen, dass das erste Zeichen des Dateinamens (A bis D) mit dem Buchstaben des Ordnernamens (A bis D) übereinstimmt.)

• Während der Datenübertragung erscheint die Anzeige, ∂^Fr/∂L (blinkt) im Display. Während die Anzeige, ∂^Fr/∂L blinkt, darf das USB-Kabel auf keinen Fall abgetrennt werden. Anderenfalls können die Daten unbrauchbar werden, das Gerät kann beschädigt werden, oder alle im Gerät gespeicherten Daten können verloren gehen.
• Die Dateinamen dürfen nicht geändert werden. (Anderenfalls können die Dateien nicht mehr wiedergegeben werden.) Bis zu jeweils 99 Dateien in Ordner A bis D können mit diesem Gerät wiedergegeben werden. Mehr als 99 Dateien können nicht mit diesem Gerät abgespielt werden.
• Wenn Unterordner in Ordner A bis D erstellt werden und aufgezeichnete Dateien in den neuen Ordnern abgelegt werden, können die betreffenden Dateien nicht mit diesem Gerät wiedergegeben werden. Die an dieses Gerät zurückgeführten Dateien werden in der Reihenfolge ihres Empfangs wiedergegeben.
• Die aufgezeichneten Dateien können mit dem PC wiedergegeben oder gelöscht werden.
• Dieses Gerät darf nicht mit einem PC formatiert werden.

Aufbau der Dateinamen

(von Dateien, die mit diesem Gerät aufgezeichnet wurden)

Jeder Dateiname besteht aus [Ordnername (1 Byte, 1 Buchstabe (A bis D)) + Dateinummer (1 Byte, 3 Ziffern) + Aufnahmedatum (1 Byte, 4 Ziffern)].

Wiedergeben von Musik mit diesem Gerät (Übertragen von MP3-Musikdateien an dieses Gerät)

MP3-Musikdateien können von einem PC an dieses Gerät übertragen werden, um den Genuss von Musik zu ermöglichen.

Zunächst den Ordner MUSIC (f) dieses Gerätes öffnen. 1. Eine MP3-Musikdatei oder einen Ordner, der MP3-Musikdateien enthält, zur Übertragung an den Ordner MUSIC des Geräts markieren.

• Dateien in einem Unterordner, der im Ordner MUSIC erstellt wurde, können wiedergegeben werden. Dabei ist bereits zu beachten, dass nur die Dateien in Ordnern wiedergegeben werden können, die sich auf der 1. und 2. Unterebene befinden. Die Dateien in Ordnern auf der 3. und weiteren Unterebenen können nicht wiedergegeben werden. Die auf dieses Gerät heruntergeladenen Audiodateien und Ordner werden in der Reihenfolge ihres Empfangs wiedergegeben. In der unten abgebildeten Ordner-/Dateistruktur werden die Dateien in "M2" erst nach Beendigung des Abspielens aller Dateien in "M1" wiedergegeben, da die 1. Unterebene in der Reihenfolge des Herunterladens Vorrang besitzt. Sollte "M1-2" nach "M2-1" heruntergeladen worden sein, werden die Dateien in "M1-2" später wiedergegeben. Dateien, die sich direkt unter den Ordnern befinden, werden zuerst wiedergegeben; selbst wenn A.mp3 beispielsweise zuletzt heruntergeladen wurde, wird A.mp3 zuerst wiedergegeben. In der unten abgebildeten Ordner-/Dateistruktur erfolgt die Wiedergabe der Dateien in der folgenden Reihenfolge an diesem Gerät: A.mp3 → B.mp3 → C.mp3 → D.mp3 → E.mp3 → F.mp3 → G.mp3.

Unterordner-/Dateistruktur des Ordners MUSIC (Beispiel)

("M1" usw. bezeichnen jeweils einen Ordner, "A.mp3" usw. bezeichnen jeweils eine Datei.)

Wiedergeben von Musik mit diesem Gerät (Abspielen von MP3-Musikdateien mit diesem Gerät)

• Trennen Sie das USB-Kabel ab (→ Seite 13).
• Das Gerät einschalten (→ Seite 3).
• Drücken Sie [STOP], um das Gerät auf Stopp zu schalten.

1. [FOLDER/SPEED] betätigen, um „∫u (Ordner MUSIC) zu wählen. 2. |▶,▶ betätigen, um die Daten zu wählen, die wiedergegeben werden soll. 3. Drücken Sie (die Wiedergabe startet).

Stopp:

Drücken Sie oder [STOP].

Einzelheiten zu den Wiedergabeverfahren sind Seite 6 zu entnehmen. Im Ordner ₁ⁿ können bis zu 999 Dateien wiedergegeben werden. Maximal können 999 Dateien mit diesem Gerät abgespielt werden. Der Datei- oder Ordnername kann nicht angezeigt werden. Angefangen mit (Dateinummer) werden aufeinanderfolgende Nummern in der Reihenfolge der Wiedergabe angezeigt. - Dateien eines anderen Formats als MP3, z.B. Daten der Formate WMA und AAC, können nicht wiedergegeben werden. (Die Datumsnummer wird nicht im Display angezeigt.) MP3-Musikdateien, die mit Kopierschutz versehen sind, können nicht wiedergegeben werden. MP3-Musikdaten mit variabler Bitrate können zwar wiedergegeben werden, jedoch weicht die Anzeige der verstrichenen Spielzeit möglicherweise von der tatsächlichen verstrichenen Zeit ab.

DEUTSCH

Pflege und Gebrauch

Zur Reduzierung des Risikos von HF-Einstreuungen, die durch Kopfhörer-, Ohrhörer- oder Mikrofonkabel verursacht werden können, ausschließlich geeignetes Zubehör mit einer maximalen Kabellänge von 3 Metern verwenden.

■ Gerät

• Betrieb und Aufstellung dieses Gerätes in der Nähe von Wärmequellen sind zu vermeiden.
• Um eine Beschädigung zu vermeiden, dieses Gerät vor Nässe (Regen, Wasser und anderen Flüssigkeiten) schützen. Der eingebaute Lautsprecher des Gerätes besitzt keine magnetische Abschirmung. Dieses Gerät nicht in unmittelbarer Nähe eines Fernsehgeräts, Personalcomputers oder anderen Gerätes aufstellen, das für elektromagnetische Einstreuungen empfindlich ist, und von magnetisierenden Karten (z.B. Bankkarten und Monatskarten) fernhalten.

Batteriehinweise

• Die Ummantelung von Batterien nicht entfernen, und keine Batterie verwenden, deren Ummantelung sich teilweise abgelöst hat.
• Beim Einlegen der Batterien die Polaritätsmarkierungen und im Inneren des Batteriefachs beachten.
• Keine Batterien entsprechender Sorten oder eine gebrauchte und eine frische Batterie gemeinsam einlegen. Die Batterien entfernen, wenn das Gerät längere Zeit nicht verwendet werden soll.
• Keiner Hitze aussetzen oder in die Nähe von offenen Flammen bringen.
• Lassen Sie die Batterien niemals für längere Zeit in einem Fahrzeug liegen, das direktem Sonnenlicht ausgesetzt ist und dessen Türen und Fenster geschlossen sind.
• Auf keinen Fall versuchen, herkömmliche Trockenzellen aufzuladen.
• Bei unsachgemäßem Umgang mit Batterien besteht die Gefahr eines Auslaufens von Batterieelektrolyt, was eine Beschädigung von Gegenständen, die mit dem Elektrolyt in Kontakt kommen, sowie einen Brandausbruch zur Folge haben kann. Falls Elektrolyt aus den Batterien ausgelaufen ist, vermeiden Sie den Kontakt mit Ihrem Fachhändler. Wenn Elektrolyt mit Körperteilen in Kontakt gekommen ist, die betroffenen Stellen unverzüglich unter fließendem Wasser abspülen.
• Batterien, AAA' LR03 außerhalb der Reichweite von Kleinkindern halten. Magen- und Darmerkrankungen können die Folge sein, wenn eine Batterie versehentlich verschluckt wird.
• Wenn Batterien in einer Tasche mitgeführt werden, ist sorgfältig dafür zu sorgen, dass sie nicht in Berührung mit anderen Metallgegenständen, z.B. Halsketten oder Münzen, kommen können. Kontakt mit Metall kann einen Kurzschluss verursachen, der einen Brandausbruch zur Folge haben kann. Akkus sollten zur Sicherheit unterwegs stets in einem Tragebehälter mitgeführt werden.

Allergiehinweis

• Stellen Sie den Gebrauch des Gerätes ein, falls der Ohrhörer oder andere direkt mit der Haut in Berührung kommende Teile ein Gefühl von Unwohlsein verursachen.
• Anderenfalls kann es zu Hautausschlag und anderen allergischen Reaktionen kommen.

Systemanforderungen

PC	IBM PC/AT-kompatible Personalcomputer
Betriebssystem	• Windows® 2000 Professional SP4 • Windows® XP Home Edition/Professional und SP2, SP3 • Windows Vista® Home Basic/Home Premium/Business/Ultrimate und SP1 • Windows® 7 Starter/Home Basic/Home Premium/Professional/UltrateVorinstallierte Version
Schnittstelle	USB-Anschluss (bei Verwendung eines USB-Hub oder einesVerläufigerungskabels ist der Betrieb nicht gewährleistet.)
* Bestimmtes PCs können möglicherweise auch dann nicht verwendet werden,wenn die die obigen Systemanforderungen erfüllen. * Ein einwandfreier Betrieb ist nur unter den kompetennten Betriebssystemen gewährleistet. • Bei Einsatz mit einem Betriebssystem-Upgrade ist kein einwandfreier Betrieb gewährleistet. * Bei Einsatz mit selbstgebauten Computern ist kein einwandfreier Betrieb gewährleistet. • Bei Verwendung von Windows Media® Player mugs der PC dasSystemanforderungen von Windows Media® Player erfüllen. Einzelheiten zum Windows Media® Player sind von Microsoft Corporation erhältlich. * Bei „Microsoft“, „Windows“, „Windows Media“ und „Windows Vista“ handelt es sich um eingetragene Marken bzw. Marken der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. Der Einsatz von MPEG Layer-3 Audiodecodierungs-Technologie bei diesenGerat erfolgt unter Lizenz von Fraunhofer IIS und Thomson. * Bei „IBM“ und „PC/AT“handelt es sich um eingetragene Marken vonInternational Business Machines Corporation der Vereinigten Staaten. * Bei allen anderen in this dem Dokument erwähnten System- und Produktbeziehungenhandelt es sich länger um eingetragene Marken bzw. Marken der betriebendenUnternehmen. DieSymbole™ und® werden in this dem Dokument nicht verwendet.Je nach der Betriebsumgebung des PC kanrs es vorkommen,dassFunktionstörungen auftreten (Audiodateien/Musikdaten können z.B. nichtüberträgen,oder die überträgenen Daten können nicht verwendert.) Panasonic und Panasonic-Fachhändler übernehmer keinerlei Haftung für den Verlustvon Audiodaten sowie andere direkte oder Folgeschäden, die nicht auf vorsitzlicheoder große Fähigkeit auf Hersteller-, bzw. Vertriebsseite zurückzuführen sind.Diesges Modell ist nicht mit IC-Recordern des TRC/APDCM-Formats von Panasonickompatibel. Aufderdem können Daten, die mit this dem Gerat aufgezeichnet wurden,nicht mit derartigen IC-Recordern wiederergegeben und/oder mit der Voice Editing-Software im Lieferumfang der betriebenen IC-Recorder gegeben sind.Der mit this dem Gerat aufgezeichnete Inhalt kann ohne Verwendung von Spezial-Software direkt an einen Computer übertragen werden. DieSoftware (Voice Editing) gehört nicht zum Lieferumfang这点es Gerätes.

Störungsbeseitigung

Bitte überprüfen Sie im Störungsfall die Hinweise der nachstehenden Tabelle, bevor Sie den Kundendienst in Anspruch nehmen. Falls Sie Fragen zu den Prüfpunkten haben oder sich eine Störung anhand der unten angegebenen Abhilfemaßnahmen nicht beseitigen lässt, wenden Sie sich bitte an Ihren Fachhändler.

Störung	Prüpfunkte
Akku
Dieses Gerät arbeitet nicht mit einem Akku, der mit einem anderen Gerät einwandfrei Funktioniert.	· Dieses Gerät betrachtet Batterien u.U. auch dann als verbraucht, wenn sie noch nicht vollständig erschöft sind. Diese Maßnahme dient zur Sicherung der Uhreinstellung.
Bedienung
Das Gerät Funktioniert nicht.	· Sicherstellten, dass der Akku korrekt einlegeit wurde. · Bei Anschluss an einen PC kann these Gerät nicht über seine Bedienelemente betätigter werden.
Wenn die Anzeuge „nU“,“erscheint, kann das Gerät nicht betätigt werden.	· Die HOLD-Funktion ist aktiviert. Die HOLD-Funktion deaktivieren (→ Seite 3).
Display
Die Anzeuge “CLOCK” oder „I.U.I.U.I" blinkt im Display.	· Bitte zuerst die Uhrzeit einstellen (→ Seite 3).
“HULL” erscheint im Display.	· Der Ordner A, B, C oder D enthalt bereits 99 Dateien. · Es ist kein freier Speicherplatz vorhanden (→ Seite 20). Nicht mehr benötigte Dateien und andere Daten als MP3-Datien leisten (→ Seite 7, 14).
“HUL” erscheint im Display.	· Wenn die Batterien nahezu erschöpf sind, erscheint die Anzeuge „HUL“ - „nU“ selbst dann im Display, wenn das Gerät an einen Computer angeschlossen ist, und der Computer kann these Gerät nicht erkennen. These Gerät einzeln vom Computer trennen, die Batterien auswechseln. (Falls momentan keine Batterien eingelegt sind, legen Sie Batterien ein) (→ Seite 2). Dann das Gerät erneut anschließen.
“F.U. I.U.” erscheint im Display.	· Diese Anzeuge erscheint, während Daten im Gerätactualisiert werden (z.B. nach Abtrennen diese Gerätes vom PC, nach dem Einschalten des Gerätes usw.).
Während des Einstellvorgangs erscheint die normale Anzeige im Display.	· Wenn während des Einstellvorgangs innerhalb von 60 Sekunden kein Bedienungsvorgangstattfindet, wird der Einstellvorgang abgebrochen, und die normale Anzeige erscheint im Display.
Die Anzeuge „HUL“ „rr“erscheint.	· Die Formatierung wurde mit einem Personalcomputer usw. ausgeführ, oder das Dateisystem ist beschäftigt. Führ den die Formatierung an thisem Gerät aus (bei der Formatierung werden alle Daten gelöscht) (→ Seite 7).
Die Anzeuge „HUL“ „rr“erscheint.	· Das Betriebsprogramm ist beschäftigt.itte wenden Sie sich an ihren Fachhändler.

DEUTSCH

Störungsbeseitigung

Störung	Prüpfunkte
Display
Die Anzeige „r r“ ersetcheint.	Es wurde versucht, eine MP3-Datei wiederzugegeben, die nicht mit thisem Gerät abgeschpielt werden kann, oder die MP3-Datei ist defekt. Löschen Sie die MP3-Datei, die nicht abgeschpielt werden kann. Wenn sich das Problem nicht beseitigen{lasset, ist das Dateisystem beschädigt. Führten Sie die Formatierung an thisem Gerät aus (bei der Formatierung werden alle Daten gelöscht.) (→Seite 7).
Aufnahme
Der frei Speicherplatz wurde früher als erwartet verbraucht.(Die Anzeige „F U L“ ersetcheint früher als erwartet.)	Im Vergleich zum XP-Modus beträgt die verfügbare Aufnahmezeit im SLP-Modus etwa das Achfache (→Seite 20). Bei Aufnahme im SLP-Modus steht eine längerere Aufnahmezeit zur Verfügung (→Seite 5). Wenn eine niedrigere Bitrate zum Rippen von Musik-CDs verwendet wird, kann eine größere Anzahl von Titeln in thisem Gerät gespeichert werden. Ist eine große Menge an Daten eines anderen Formats als MP3 gespeichert worden? Nicht mehr benötigte Daten löschem (→Seite 14).
Die Aufnahme stoppt plötzlich.	Die VAS-Funktion hat angesprochen (→Seite 9).
Beim Mithören des Aufnahmetons über Ohrhörer tritt Rückkopplungsheulen auf.	Verringerern der Lautstärke (→Seite 6).Für einen größeren Abstand zwischen Ohrhörer und Gerät sorgen. Bei Verwendung eines externen Mikrofons für einen ausreichenden Abstand zwischen einem Ohrhörer und dem externen Mikrofon sorgen.
Eine Aufnahme wurde unterbrochen.	Die Daten werden u. U. nicht aktualisiert, wenn das Gerät einer starken Erschüttung ausgesetzt (z. B. fallen gelassen) wurde oder sich die Batterien während der Aufnahme entladen.
„- - - - "ersetcheint an Stelle des Datum der Aufnahme.	Die Uhr einstellen (→Seite 3).
Die Anzeige „r0001“ ersetcheint nicht.	Ein externes Mikrofon wird momentan verwendet (→Seite 8).
Wiedergabe
Eine mit thisem Gerät aufgezeichnete Datum kann nicht wiedergegeben werden.	Der Name name wurde geändert. In Ordner A bis D können nur Datienen wiedergegeben werden, deren Name den vorschriebenen Aufbau aufweisen (→Seite 14).
Die Wiedergabegeschwindigkeit ist zu hoch oder zu niedrig.	Die Wiedergabegeschwindigkeit wurde geändert (→Seite 9).
Die Reifenfolge der Wiedergabe hat sich geändert, nach dem Datum, die einzelmal an einen PC importiert wurden, in these Gerät zurückgebung worden sind.	Dies beruht auf der Tatsache, dass Datien, die von einem PC importiert wurden, am Ende des betreffenden Ordners abgelegt werden.
Wiedergabe
Über den Ohrhortör wird kein Ton abgegeben, oder der Ton ist zu leise bzw. verraucht.	• Sicherstellten, dass der Stecker bis zum Anschlag in die Buchse eingeschoben ist. • Den Stecker reinigen.
Der Klang ist verzerrt. Zu Beginn der Wiedergabe macht sich Rauschen bemerkbar.	• Die Mikrofonempfindlichkeit verringern (→ Seite 8) oder den Abstand zur Tonquelle erhöhen.
Der Lautsprecher gibt keinen Ton ab.	• Nach Anschluss eines Ohrhortör wird der Lautsprecher vom Signalweg getrennt.
Geräusche machen sich bemerkbar.	• Falls ein Handy gleichzeitig mit thisem Gerät verwendet wird, für einen größeren Abstand zwischen den beiden Geräten sorgen.
Der Aufnahmeton enthalt so starkes Rauschen, dass die Wiedergabe schwer verständlich ist.	• Das Rauschen reduzieren (→ Seite 9). Das Rauschen wird reduziert, so dass der Wiedergabeton deutlicher hörbar ist.
Sonstiges
Das Gerät{lösst sich nicht einschalten.	• Die Batterien sind möglicherweise erschöpf. Wechseln Sie die Batterien aus (→ Seite 2).
Das Gerät schaltet sich selbsttätig aus.	• Wenn ca. 15 Minuten lang kein Bedienvorgang staatfindet, schaltet sich das Gerät automatisch aus. Das Gerät wird durch Schieben des OPERATION/HOLD-Schalters auf die Seite „OPR“-eingeschaltet (→ Seite 3).
Eine Datei oder ein Ordner kann nicht geförscht werden.	• Die Datei ist gespeppt (→ Seite 7). • Der Ordner ist bereits leer. • Die Anzeige „(blinkt) erseicht (→ Seite 7).
Dieses Gerät wird von einem PC nicht erkannt.	• Das Betriebssystem des PC ist u.U. nicht mit thisem Gerät kompatibel (→ Seite 16). • Ein Password wurde registriert (→ Seite 12). • Sind Batterien in das Gerät eingelegt? Falls nicht, legen Sie Batterien ein. • Wenn die Restspannung des Akkus zu niedrig ist, erscheidt die Anzeige „(blinlt) -n" im Display, und der PC kann diese Gerät nicht erkennen (→ Seite 17).

DEUTSCH

Pflege und Instandhaltung

Die Außenflächen des Gerätes mit einem trockenen, weichen Tuch reinigen.

Bei starker Verschmutzung des Gerätes ein Tuch mit Wasser anfeuchten, gründlich auswringen, die Schmutzflecken damit abwischen und anschließend mit einem trockenen Tuch nachreiben. Keine Lösungsmittel wie Benzol, Farbverdünner, Alkohol, Haushaltsreiniger oder chemisch behandelte Reinigungstücher usw. zur Reinigung des Gerätes verwenden. Derartige Substanzen können eine Verformung des Gehäuses oder ein Abblättern der Lackierung verursachen.

Technische Daten

Spannungsversorgung

Batterien

Ein 3,0 V (2 Mikrozellen der Höhe ,AAA" LR03)

Ton

Abtastfrequenz	XP: 44,1 kHz LP: 16 kHz SLP: 8 kHz
Aufnahmeformat	MP3
Für Wiedergabe geeignete Bitraten (Ordner MUSIC)	8 kbit/s bis 320 kbit/s
Für Wiedergabe geeignete Abtastfrequenzen (Ordner MUSIC)	8 kHz bis 48 kHz
Frequenzgang	XP: 180 Hz bis 15.100 Hz LP: 180 Hz bis 6.700 Hz SLP: 180 Hz bis 2.900 Hz
Signal-Rauschabstand des eingebauten Mikrofons	40,5 dB (XP) Filter (JIS A)

USB		USB2.0 (Hi-Speed)
		5 V Gleichstrom / 150 mA
Tonausgänge	Ohrhörerbuchse	ø 3,5 mm, 16 Ω, 3 mW max.
	Laustspracherausgang	ø 20 mm, 8 Ω, 330 mW max.
Audioeingang	Externes Mikrofon	ø 3,5 mm; 0,80 mV über Leistungsstecker

Interner Speicher	256 MB*1
Betriebstempoatur	0°C bis 40°C
Betriebsluftfeuchtigkeit	20% bis 80% (ohne Kondensatbildung)

*1 Der nutzbare Speicherplatz ist etwas geringer.

Betriebszeit (kann sich je nach Betriebsbedingungen verkürzen.)

Mikrozelle (LR03, Größe „AAA“)	Aufnahemodus	Aufnahme-3	Wiedergabe-4
Alkalibatterie2	XP	ca. 32 Std.	ca. 35 Std.
	LP	ca. 42 Std.	ca. 35 Std.
	SLP	ca. 45 Std.	ca. 35 Std.

2 Bei Verwendung der empfohlenen Panasonic-Alkalibatterie. 3 Bei ausgeschaltetem Zoom-Mikrofon. *4 Bei Tonausgabe über Lautsprecher (Lautstärkepegel: 13, EQ: Aus, Wiedergabegeschwindigkeit: 100%).

Verfügbare Standard-Aufnahmezeiten

Aufnahemodus	Zeit	Bitrate
XP	8 Std. 50 Min.	64 kbit/s
LP	17 Std. 40 Min.	32 kbit/s
SLP	70 Std. 50 Min.	8 kbit/s

Außenabmessungen max. (B × H × T)

40,4 mm × 110,6 mm × 16,8 mm

Gehäuseabmessungen (B × H × T)

39,0 mm × 110,3 mm × 15,1 mm

Masse

Ca. 65 g mit Batterie

Ca. 43 g ohne Batterie

Änderungen der technischen Daten bleiben jederzeit vorbehalten.

-Bedeutung des nachstehend abgebildeten Symbols-

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend der grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recycelbar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw.

Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen. Die ordnungsgemäße Entsorgung dieser Produkte dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Menschen und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben können.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw.

Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für Sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Caro cliente

Als de computer dit apparaat nicht herkent
