BEDIENUNGSANLEITUNG IBS930MAT Pelgrim

Bedienungsanleitung Dunstabzugshaube

DE Bedienungsanleitung DE 3 - DE 11

EN Manual EN 3-EN 11

Installatie - Installation 12-19

Montage der Dunstabzugshaube

Ohre Dunstabzugshaube

	Einleitung			4
	Absaugsysteme			4
	Beschreibung			5
	Bedienung			5
Pflege	Reinigung			8
	Fettfilter	entfernen
	Montage	des	Kohlefilters
	LED-Beleuchtung			9
Installation	Allgemein			9
	Elektroanschluss			10
	Montage	der	Haube
Umweltspekte	Entsorgung des Geräts und der Verpackung		10

Installation

Montage der Haube

Registieren Sie Ihr Gerät, damit Sie die Garantie/Gewährleistung in Anspruchnehmen können

Wir sind von der Qualität unserer Produkte überzeugt. Aus thisem Grund gewähren wir eine Garantie von nicht weniger als acht Jahren*. Um diese Garantie in Anspruch erhnen zu konnen, müssen Sie lediglich Ihr Gerät auf der Internetseite pelgrim.nl (bei einem Kauf in den Niederlanden) oder pelgrim.be (bei einem Kauf in Belgien) registrieren.

*Die vollständigen Garantiebedingungen finden Sie auf der Internetseite www.pelgrim.nl oder www.pelgrim.be.

Einleitung

Herzlichen Glückwunsch zum Kauf dieser Dunstabzugshaube von Pelgrim. Beim Entwurf these Produktes haben wir besonderss die simple Bedienung und optimale Benutzerfreundlichkeit in den Mittelpunkt gestellt.

Die Dunstabzugshaube arbeitet geräuschlos und mit maximalem Wirkungsgrad. Kochgerüche gehoren damit endgültig der Vergangenheit an.

Machen Sie sichitte zuerst mit den speziellen Sicherheitshinweisen vertraut, bevor Sie das Gerät verwenden!

Lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme des Gerätsitte sorgfältig durch und haben Sie diese zum späteren Nachlesen gut auf.

Absaugsysteme

Es gibt zwei verschiedene Methoden für den Anschluss der Dunstabzugshaube:

1. Als Abluft-Dunstabzugshaube an einen Absaugkanal. Die angesaugten und gefilterten Kochdämpfe werden ins Freie abgeleitet.

1. Als Umluft-Dunstabzugshaube. Die Fettpartikel und Gerüche aus den angesaugten Kochdämpfen werden gefiltert. Die vereinigte Luft wird nicht abgeleitet, sondern in die Küche zurückgeblasen. In thisem Fall muss ein Kohlefilter eingesetzt werden.

Achtung! Der Kohlefilter muss separat bestellt werden.

Beschreibung

ACBBACD

A. Beleuchtung.
B. Fettfilter.
C. Bedienung (Drehknopf); Drücken Sie darauf, um es von der Haube zu losen.
D. Flachschirm aus Glass; öffnen Sie das Flachschirm, bevor Sie die Dunstabzugshaube verwenden.

Bedienung

0

Aus

	Beleuchtung an
1	Geschwindigkeitsstufe 1 / Beleuchtung an
2	Geschwindigkeitsstufe 2 / Beleuchtung an
3	Geschwindigkeitsstufe 3 / Beleuchtung an

1	Geschwindigkeitsstufe 1
2	Geschwindigkeitsstufe 2
3	Geschwindigkeitsstufe 3

Reinigung

Achtung! Machen Sie das Gerät vor jeder Wartung spannungsfrei, indem Sie den Stecker aus der Steckdoseziehen oder den Hauptschalter der Wohnung ausschalten. Die Abzugshaube mussinnen und außen regelmäßig gereinigt werden (mindestens ebenso hαufig, wie die Fettfilter gereinigt werden). Verwenden Sie keine Produkte, die Scheuermittel enthalten.

Verwenden Sie keinen Alkohol!

Achtung! Bei Nichtbefolgung der Anweisungen zur Reinigung des Geräts und zur Reinigung oder zum Austausch der Filter besteht Brandgefahr! Befolgen Sie die Anweisungen unbedingt! Der Hersteller haftet nicht für Schäden am Motor oder Brandschäden aufgrund von unsachgemäßer Pflege oder der Nichteinhaltung der oben genannten Sicherheitsvorschriften.

Dunstabzugshaube

Reinigen Sie die Dunstabzugshaube mit Seifenwasser und einem weichen Tuch. Anschließlich mit klarem Wasser nachwischen. Verwenden Sie keine aggressiven Reinigungsmittel wie zum Beispiel Soda. Die Lackierung der Dunstabzugshaube bleibt in gutem Zustand, wenn Sie den Lack ab und zu mit Wachs behandeln.

Fettfilter aus Metall

Die Fettfilter aus Metall mösen einmal im Monat gereinigt werden. Reinigen Sie die Fettfilter per Hand mit einem neutralen Reinigungsmittel.

Die Sättigung des Filters hangt von der Nutzungssintensität, der Kochpraxis und der Häufigkeit der Reinigung des Fettfilters ab.

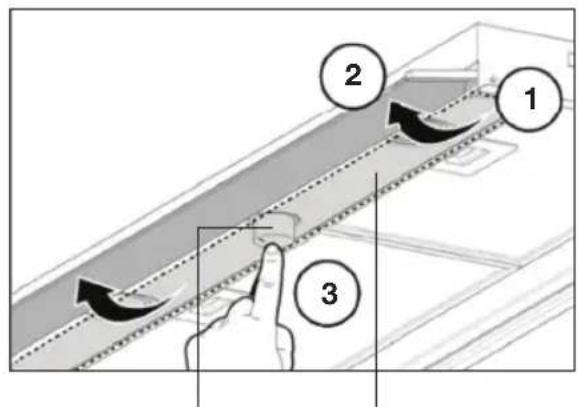

Den Fettfilter entfern

1. Schalten Sie den Motor und die Beleuchtung aus.
2. Offnen Sie die Glasscheibe vollständig..
3. Drücken Sie den Handgriff des Filters ein undnehmen Sie den Fettfilter heraus.

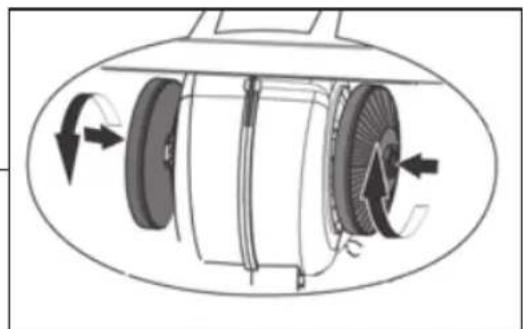

Den Kohlefilter austauschen

Verwenden Sie einen Kohlefilter, wenn die Abzugshaube nicht an einen Abluftkanal angeschlossen ist.

Der Kohlefilter auf den Motordeckel zentrierten und einen Schlag drehen.

Wichtig:

Die Sattigung des Filters hangt von der Nutzungssintensität, der Kochpraxis und der Häufigkeit der Reinigung des Fettfilters ab.
- Der Kohlefilter muss mindestens alle sechs Monate ausgetauscht oder gereinigt werden.
- Maximal 4 Mal kann der regenerierbaren Aktivkohlefilter von Hand oder in der Geschirrspulmaschine bei maximal 65^ gewaschen werden. Die Reinigung sollte ohne Geschirr und ohne Spulmittel erfolgen. Verwenden Sie keine Reinigungsmittel!
- Entfernen Sie überschüssiges Wasser. Achten Sie daraufuf, dass der Filter nicht beschadigt wird.
- Lassen Sie den Filter mindestens 1 Stunde bei einer Temperatur von maximal 80^ im Ofen trocknen. Spätestens nach 3 Jahren (oder wenn der Filter beschädigt ist) muss der Filter ausgetauscht werden.
- Es ist wichtig, dass die Fettfilter und regenerierbaren Aktivkohlefilter vor dem Einbau richtig trocken sind.

PFLEGE

Funktionsweise:

• Bei der Verwendung von einem Kohlenstofffilter wird mehr Lärmerzeugt als bei der Nutzung der Dunstabzugshaube mit Abzug.
  Die Wirkung des Kohlenstofffilters ist bei einer niedrigeren Motordrehzahl optimal. Vermeiden Sie dazu Stuf 3.
• Achten Sie auf die richtige Entsorgung des alten Kohlenstofffilters, entsorgen Sie diesen über den Restmüll.

LED-Beleuchtung

Die LED-Beleuchtungarf nur von einem anerkannten Installateur ausgetauscht werden.

Die Lampe in thisem Haushaltsgerät ist ausschließlich für die Beleuchtung in thisem Gerät bestimmt. Sie eignet sich nicht zur Beleuchtung von Wohnräumen.

Allgemein

Der Anschluß theses Gerätes an das Lichtnetz muß durch einen anerkannten Installaur geschehen, der die Sicherheitsvorschriften gut kennt und anwendet. These Gerät entspricht den europäischen Vorschriften.

Wichtig zu wissen:

• Der Abstand zwischen dem niedrigsten Punkt der Dunstabzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen. Bei einer elektrischen Kochplatte, einer Induktionskochplatte oder einem Keramikfeld muss dieser Abstand mindestens 55 cm sein.
• Wenn die Dunstabzugshaube an einen bestehenden Abluftkanal angeschlossen wird, dürfen auf diesen keine anderen Geräte angeschlossen sein, wie: Gasdurchlauferhitzer und Gasofen.
• Denken Sie an die örtlichen Vorschriften bezüglich Entlüftung von Gasgeräte.
• Je kürzer das Abluftrohr und je weniger Krümmungen es hat, um so better ist die Wirkung der Dunstabzugshaube.
• Kontrollieren Sie, bevor Sie zu bohren beginnen, ob in der Mauer keine Installationsleitung(en) vorhanden ist/sind.
• Das Anschlussrohr der Kaminhaube hat einen Durchmesser von 120, 125 oder 150~mm . Es empfeht sich, das Abluftrohr auch mit thisem Durchmesser auszuführen.
• Das gelieferte Installationsmaterial für diese Dunstabzugshaube ist für Stahlbeton und Ziegelmauern geeignet. Für manche Mauertypeen sind spezielle Dübel und Schrauben erforderlich.

Elektroanschluss

Elektroanschluss

Die Kuchenhaube besteht zur Geräteklasse II, daß musk keine der Leitungen geerdet werden.

Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen:

BRAUN = Phase L

BLAU = Phase N

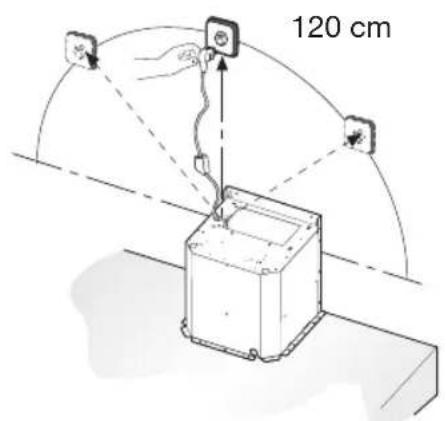

These Dunstabzugshaube ist mit einem Stecker versehen. Installieren Sie die Dunstabzugshaube so, dass der Stecker erreichbar ist.

Bringen Sie die Steckdose am besten verdeckt, also hinter dem Rohr an.

Achtung:

Wenn Sie einen festen Anschluß anbringen möchten, sorgen Sieitte davon, daß in der Zuführungsleitung ein omnipolarer Schalter mit einem Kontaktabstand von mindestens

3 mm angebracht wird.

Montage der Haube

Die letzten Seiten dieser Bedienungsanleitung zeigen die Schritte zur Montage der Haube.

Entsorgung des Gerats und der Verpackung

Das Produkt wurde aus nachhaltigen Materialien hergestellt. Am Ende seiner Nutzungsdauer muss das Gerät vorschriftsgemäß entsorgt werden. Nahere Informationen hierzu erteilen die zuständigen Behörden.

Die Verpackung des Geräts kann recycleit werden. Sie besteht aus den folgenden Materialien:

Pappe;
Polyethylenfolie (PE);
- FCKW-freies Polystyrol (PS-Hartschaum).

Entsorgen Sie diese Materialien verantwortungsbewusst und gemäß den gesetzlichen Bestimmungen.

Auf dem Produkt befindet sich ein Symbol einer durchgekreuzten Mülltonne. Das bedeutet, dass das Gerät getrennt entsorgt werden muss; es darf am Ende seiner Nutzungsdauer also nicht in den Hausmüll gegeben werden. Geben Sie das Gerät bei einer communalen Abfallsammelstelle ab oder bei einer Verkaufsstelle, die dies für Sie übernimmt.

Durch die getrennte Sammlung von Haushaltsgeräten werden Umwelt- und Gesundheitsschäden vermieden. Die Materialien, die bei der Herstellung deses Geräts verwendet wurden, sind wiederverwertbar, wodurch eine wesentliche Energie- und Rohstoffeinsparung realisiert werden kann.

Konformitätserklarung

Hiermit erklären wir, dass unsere Produkte die einschlagigen europäischen Richtlinien, Normen und Vorschriften sowie ähnliche Normen, auf die verwiesen wird, erfüllen.
