BEDIENUNGSANLEITUNG Maui 5 Go LD Systems

DEUTSCH SICHERHEITSHINWEISE 15 EINFÜHRUNG 18

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 20

LD SYSTEMS LECC DSP 23

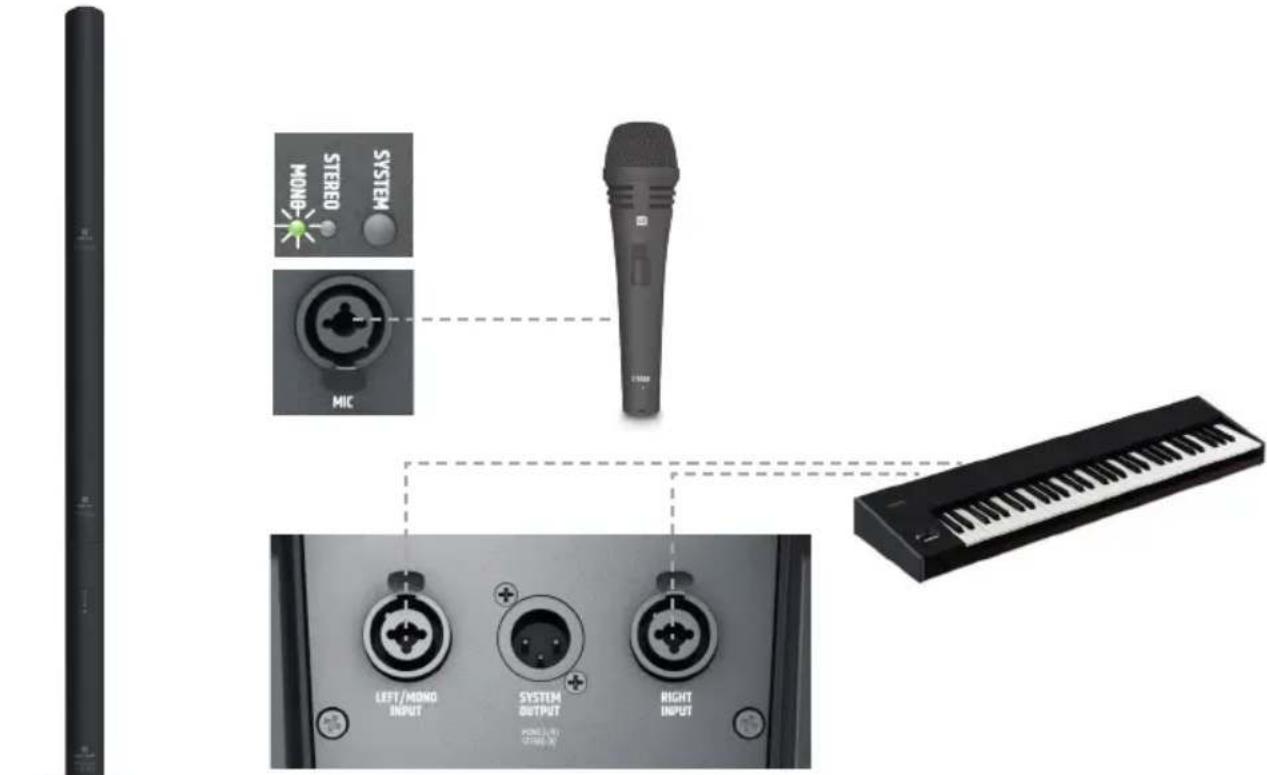

VERKABELUNGSBEISPIELE 23

OPTIONALES ZUBEHÖR 25

TECHNISCHE DATEN 25 HERSTELLERERKLÄRUNGEN 26 FRANCAIS

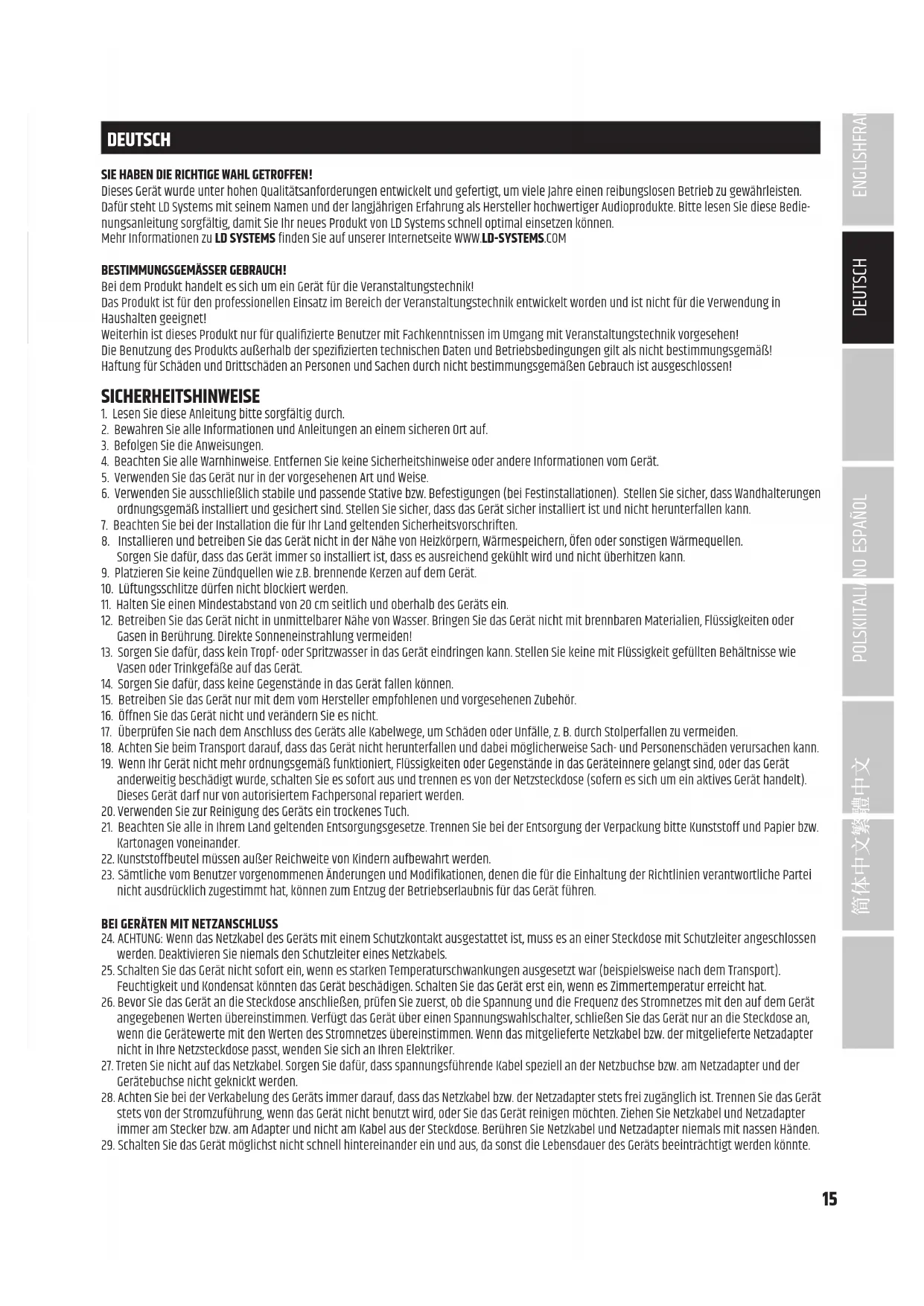

DEUTSCH SIE HABEN DIE RICHTIGE WAHL GETROFFEN! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedie- nungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. Mehr Informationen zu LD SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM BESTIMMUNGSGEMÄSSER GEBRAUCH! Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik! Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Verwendung in Haushalten geeignet! Weiterhin ist dieses Produkt nur für qualizierte Benutzer mit Fachkenntnissen im Umgang mit Veranstaltungstechnik vorgesehen! Die Benutzung des Produkts außerhalb der spezizierten technischen Daten und Betriebsbedingungen gilt als nicht bestimmungsgemäß! Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungsgemäßen Gebrauch ist ausgeschlossen! SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.

2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.

3. Befolgen Sie die Anweisungen.

4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.

5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen).

Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.

8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Halten Sie einen Mindestabstand von 20 cm seitlich und oberhalb des Geräts ein.

12. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden! 13. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

14. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

15. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

16. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

17. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden. 18. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann. 19. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

20. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

21. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

22. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

23. Sämtliche vom Benutzer vorgenommenen Änderungen und Modifikationen, denen die für die Einhaltung der Richtlinien verantwortliche Partei nicht ausdrücklich zugestimmt hat, können zum Entzug der Betriebserlaubnis für das Gerät führen.

BEI GERÄTEN MIT NETZANSCHLUSS

24. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels. 25. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. 26. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker. 27. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 28. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen. 29. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.16 DEUTSCHENGLISH FRANCAIS ESPAÑOL POLSKI ITALIANO

30. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. 31. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose. 32. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig. 33. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden. 34. Das Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden.

35. Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen.

36. Wenn das Netzkabel des Geräts beschädigt ist, darf das Gerät nicht verwendet werden. Das Netzkabel muss durch ein adäquates Kabel oder eine spezielle Baugruppe von einem autorisierten Service-Center ersetzt werden. ACHTUNG Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im In- neren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen. Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektri- schen Schlag verursachen können. Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise. Warnung! Dieses Symbol kennzeichnet heiße Oberflächen. Während des Betriebs können bestimmte Teile des Gehäuses heiß wer- den. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühlzeit von mindestens 10 Minuten. Warnung! Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt. Warnung! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt. ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN! Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vor- schriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB. AKKUSICHERHEIT 1. Halten Sie die Akkupole von leitenden Gegenständen fern, wie Schlüssel, Schmuck oder andere Materialien. Ansonsten wird möglicherweise der Akku kurzgeschlossen, was zu Verletzungen und Verbrennungen führen kann.

2. Verändern Sie niemals die Polung der Kontakte des Akkus.

3. Halten Sie den Akku fern von übermäßiger Hitze und direkter Sonneneinstrahlung. Legen Sie ihn nicht auf oder in Heizgeräte, wie Mikrowellen, Öfen oder Heizkörper. Akkus können bei Überhitzung explodieren. 4. Versuchen Sie nicht, den Akku zu ändern oder zu überarbeiten, Fremdkörper in den Akku einzuführen oder ihn in Wasser oder andere Flüssigkeiten einzutauchen bzw. mit diesen in Kontakt zu bringen. Andernfalls kann es zu einem Brand, einer Explosion oder anderen gefährli- chen Situationen kommen. 5. Stellen Sie bei Austreten von Batteriesäure sicher, dass diese nicht auf die Haut oder in die Augen gerät. Sollte dies dennoch der Fall sein, spülen Sie diese unverzüglich mit klarem Wasser ab bzw. aus und suchen Sie einen Arzt auf. 6. B ei einer Verformung, einer Farbänderung oder einer Überhitzung von Akkus während des Ladevorgangs oder der Aufbewahrung stellen Sie die Verwendung des Geräts sofort ein und entnehmen Sie den Akku. Wenn Sie das Gerät weiterhin verwenden, kann Batteriesäure austreten oder es kann zu einem Brand oder einer Explosion kommen.

7. Werfen Sie Akkus nicht ins Feuer, da sie explodieren können. Beschädigte Akkus können ebenfalls explodieren.17

8. Entsorgen Sie gebrauchte Akkus in Übereinstimmung mit den lokalen Vorschriften. Eine unsachgemäße Nutzung des Akkus kann zu einem Brand, einer Explosion oder anderen gefährlichen Situationen führen. 9. Lassen Sie Kinder und Haustiere nicht auf dem Akku kauen oder daran nuckeln bzw. saugen. Andernfalls kann es zu Schäden oder einer Explosion kommen. 10. Zerschlagen oder durchstechen Sie den Akku nicht und setzen Sie ihn keinen hohen Drücken aus. Ansonsten kann es zu einem Kurzschluss oder Überhitzung kommen. 11. Lassen Sie das Gerät bzw. den Akku nicht fallen. Wenn das Gerät oder der Akku fallen gelassen wird, insbesondere auf eine harte Oberfläche, kann es bzw. er beschädigt werden.

12. Wenn sich die Standby-Zeit des Geräts deutlich verkürzt, tauschen Sie den Akku aus.

13. Falls das Gerät über einen integrierten, nicht herausnehmbaren Akku verfügt, versuchen Sie nicht, den Akku zu entnehmen, da das Gerät ansons- ten beschädigt werden kann. Zum Austauschen des Akkus bringen Sie das Gerät zu einem autorisierten Service-Center. LADEN DES AKKUS, BETREIBEN UND LAGERN DES PA SYSTEMS

• Laden Sie den Akku ausschließlich mit Hilfe der dafür vorgesehenen Ladeelektronik (Ladeelektronik im MAUI 5 GO (100) Subwoofer, Ladedock LDMAUI5GOCD)

• Zum Laden des Säulenelements mit integriertem Akku schließen Sie das Säulenelement am Subwoofer (bzw. am Ladedock) an und verbinden ihn mit dem Stromnetz. Der Akku wird sowohl in eingeschaltetem Zustand geladen, als auch wenn der Subwoofer ausgeschaltet ist.

• MAUI 5 GO: Die Ladezeit von 0% Ladestatus auf 100% Ladestatus beträgt circa 3 Stunden.

• MAUI 5 GO 100: Die Ladezeit von 0% Ladestatus auf 100% Ladestatus beträgt circa 2 Stunden.

• Das elektronische Battery Management System schützt vor Überladung und Tiefentladung.

• Laden Sie den Akku des Scheinwerfers nicht bei Umgebungstemperaturen von unter 0°C und über 40°C.

• Die Umgebungstemperatur darf in Betrieb 0°C nicht unter- und +40°C nicht überschreiten.

• Die Lagertemperatur darf 0°C nicht unter- und +35°C nicht überschreiten.

• Laden Sie den Akku nach Entladung sofort wieder vollständig auf. Nicht vollständig geladene Akkus verlieren an Kapazität und Lebensdauer.

• Lagern Sie das PA System nur mit vollständig geladenem Akku.

• Wenn der Scheinwerfer über einen längeren Zeitraum nicht verwendet wird, laden Sie den Akku alle 6 Monate vollständig auf.

• Um die Lebensdauer des Akkus zu verlängern, wird empfohlen, den Akku möglichst frühzeitig wieder aufzuladen und nicht so lange zu betreiben, bis die Energie des Akkus vollständig verbraucht ist.

• Bei Betrieb in kalter Umgebung kann die Akkulaufzeit kürzer sein, als erwartet.

• Lagern Sie den Scheinwerfer kühl und trocken, um optimale Lagerbedingungen für den Akku zu ermöglichen.18 DEUTSCHENGLISH FRANCAIS ESPAÑOL POLSKI ITALIANO

EINFÜHRUNG Perfekt ausgestattet sind MAUI® 5 GO und MAUI® 5 GO 100 die ultimativen Systeme, um allerorts einen kristallklaren, druckvollen Sound zu präsen- tieren. Die akkubetriebenen Säulen-PAs werden von leistungsstarken Lithium-Ionen-Elementen versorgt (MAUI® 5 GO mit 5100 mAH und bis zu 20 Stunden Laufzeit, MAUI® 5 GO 100 mit 3200 mAH und bis zu 12 Stunden Laufzeit). Das Ladegerät ist im Subwoofer integriert, ein externes Ladedock ist als Zubehör erhältlich. Eingänge für Mikrofon, Instrumente und Line-Signale sowie Bluetooth®- Stereo-Streaming machen die MAUI® 5 GO (100) zur idealen Anlage für Straßenmusiker, die Musik- und Sprachwiedergabe bei privaten und geschäftlichen Events und alle netzunabhängigen Anwendungen. Durch das niedrige Gewicht lässt sich die vierteilige Konstruktion ultraleicht transportieren und dank spezieller Multipin-Verbinder in Sekundenschnelle spielbereit aufstellen. Die Line-Array-Anordnung der Treiber erzielt eine extrem hohe Reichweite, dazu machen die breite Abs- trahlung und hervorragende Rückkopplungsfestigkeit der Anlage separate Monitorlautsprecher überüssig. Für eine unübertroffene Klangqualität bei allen Einsätzen verfügt die Säulenanlage über LD Systems‘ LECC DSP mit Multiband-Limiter, Equalizer, Compressor und Frequenzweiche. Der integrierte 4-Kanal-Mixer bietet separate Lautstärkeregler für die Eingangskanäle, Summe und Subwoofer sowie eine variable Höhenanhebung, die eine schnelle und ausgewogenen Soundeinstellung ermöglichen. ALLGEMEINE HINWEISE Der Subwoofer des LD MAUI5 GO (100) Lautsprechersystems muss vor der Inbetriebnahme senkrecht auf ebener Fläche auf seine Füße gestellt wer- den. Betreiben Sie das System niemals auf einem Rollwagen, da die Gefahr besteht, dass sich das gesamte System unkontrolliert in Bewegung setzt. Unfälle und Beschädigungen können die Folge sein. Um eine ausreichende Kühlung zu gewährleisten, muss bei Betrieb zwischen der Rückseite des Subwoofers und anderen Objekten wie Wänden o. ä. ein Mindestabstand von 50 cm eingehalten werden. Bitte achten Sie bei dem System sowie den angeschlossenen Geräten wie Mischpulten, CD-Playern etc. auf den korrekten Anschluss von Audio- und Stromverbindungen. Verwenden Sie ausschließlich unbeschädigte Kabel mit geeignetem Durchmesser und rollen Sie Kabelrollen immer vollständig ab. Verwenden Sie gegebenenfalls Kabelbrücken, um Stolperfallen durch lose Kabel zu vermeiden. Stellen Sie das Gerät niemals direkt an einer Kante auf. Positionieren Sie den Subwoofer nicht auf einem Tisch. Um ungewollte Nebengeräusche beim Einschalten angeschlossener Geräte zu vermeiden, schalten Sie das System immer als letztes Gerät ein und als erstes Gerät aus. AUFBAU Das LD MAUI 5 GO (100) Lautsprechersystem besteht aus vier Komponenten:

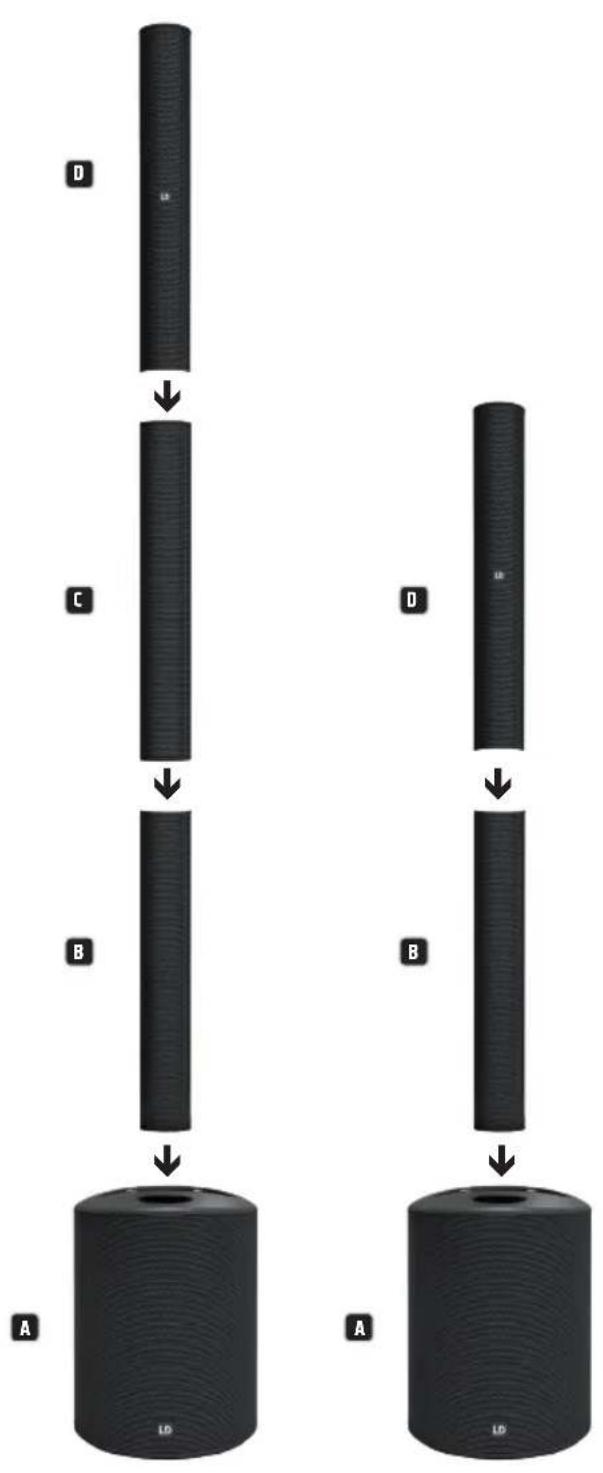

Subwoofer mit integrierter Elektronik für alle Systemkomponenten inklusive Lademodul zum Laden des Akkus und Anschluss für die Säulenelemente auf der Oberseite.

Säulenelement mit integriertem Akku, Ladestatusanzeige und Anschlüssen auf Unter- und Oberseite.

Distanzstück mit Anschlüssen auf Unter- und Oberseite.

Säulenelement mit den Lautsprechern und dem Anschluss auf der Unterseite. Nachdem der Subwoofer an der gewünschten Stelle aufgestellt wurde, werden Säulenelement mit integriertem Akku und Distanzstück auf den Sub- woofer aufgesteckt, danach das Säulenelement mit den Lautsprechern. Je nach Anwendung kann das Lautsprechersystem auch ohne Distanzstück eingesetzt werden. Das MAUI 5 GO (100) Lautsprechersystem kann sowohl netzunabhängig mit Hilfe des Säulenelements mit integriertem Akku betrieben werden, als auch netzgebunden. Bei Betrieb am Stromnetz wird der Akku automatisch geladen. Die Spielzeit bei netzunabhängigem Einsatz kann beliebig verlängert werden, indem Säulenelemente mit leerem Akku gegen optional erhältliche Säulenelemente mit voll geladenem Akku ersetzt werden. Der Wechsel eines Akkus dauert nur wenige Sekunden und das System ist wieder spielbereit.19 DEUTSCH ENGLISHFRANCAIS ESPAÑOL POLSKIITALIANO

ANSCHLUSS UND BETRIEB

Am Gerät lässt sich sowohl die Lautstärke des gesamten Systems als auch die Lautstärke des Subwoofers im Verhältnis zur Gesamtlautstärke einstellen. Zuspielgeräte lassen sich sowohl über symmetrische als auch unsymmetrische Kabel (XLR / 6,3 mm Klinke / Mini-Klinke) anschließen. Das integrierte 4-Kanal Mischpult bietet einen Mikrofoneingang, einen hochohmigen Instrumenteneingang für z.B. eine elektroakustische Gitarre, einen Eingang für Zuspielgeräte mit Line-Pegel und darüber hinaus eine Bluetooth-Einheit. Zum Erweitern des Systems verfügt der Subwoofer über einen symmetrischen Line-Ausgang mit XLR-Buchse (SYSTEM OUTPUT).

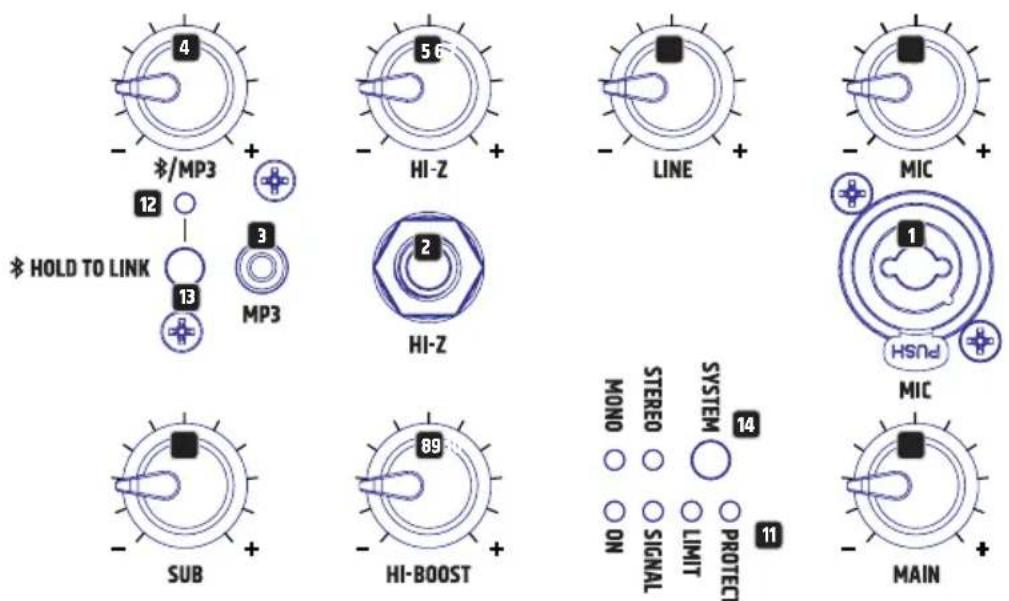

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

MIC INPUT Symmetrischer Mikrofoneingang (XLR / 6,3 mm Klinke Combo). Die Nutzung eines unsymmetrischen Mikrofonkabels (Mono-Klinke) ist ebenfalls möglich. Der Mikrofoneingang verfügt über ein eingebautes 100Hz Trittsschalllter um störende tieffrequente Signalanteile zu unterdrücken. HINWEIS: Am Mikrofoneingang liegt keine Phantomspeisung an.

HI-Z INPUT Hochohmiger Mono-Eingang mit 6,3 mm Klinken-Buchse für eine elektroakustische oder E-Gitarre.

MP3 Stereo-Line-Eingang mit 3,5 mm Klinken-Buchse für einen MP3-Player oder ein anderes Zuspielgerät. Die beiden Schnittstellen MP3 und Bluetooth können simultan genutzt werden, das Lautstärkenverhältnis muss an den Zuspielgeräten eingestellt werden. Aktivieren Sie bei der Verwendung einer einzelnen MAUI5 GO (100) Anlage das Mono-Preset (siehe Punkt 14).

/ MP3 Lautstärkeregler für das Bluetooth-Modul, bzw. MP3-Eingang. Nach links gedreht verringert sich, nach rechts gedreht erhöht sich die Lautstärke. Die beiden Eingänge Bluetooth und MP3 können simultan genutzt werden, das Lautstärkeverhältnis muss an den Zuspielgeräten eingestellt werden.

HI-Z Lautstärkeregler für den HI-Z-Eingang. Nach links gedreht verringert sich, nach rechts gedreht erhöht sich die Lautstärke.

LINE Lautstärkeregler für den Line-Kanal (Line-Eingänge auf der Rückseite des Subwoofers). Nach links gedreht verringert sich, nach rechts gedreht erhöht sich die Lautstärke.

MIC Lautstärkeregler für den Mikrofon-Kanal. Nach links gedreht verringert sich, nach rechts gedreht erhöht sich die Lautstärke.

HI-BOOST High-Shelf-Filter zur Anpassung der Höhenwiedergabe an die Raumakustik (Linksanschlag = neutraler Klang, Drehung nach rechts = Höhenanhebung).

SUB LEVEL Einstellung des Lautstärkeverhältnisses des Subwoofers zum Säulenlautsprecher.

MAIN LEVEL Einstellung der Gesamtlautstärke. Die Subwooferlautstärke wird entsprechend der Voreinstellung am SUB LEVEL Pegelsteller mitgeregelt.

ANZEIGE LEDS ON: Leuchtet, wenn das Gerät korrekt am Stromnetz angeschlossen und eingeschaltet ist. SIGNAL: Leuchtet auf, wenn am Gerät ein Audiosignal anliegt. Die Signalerfassung erfolgt vor dem MAIN LEVEL-Regler. LIMIT: Leuchtet auf, wenn das Lautsprecher-System im oberen Grenzbereich betrieben wird. Ein kurzes Aueuchten der LED ist dabei unkritisch. Um das System zu schützen, wird ein überhöhter Signal-Pegel vom integrierten Limiter sanft heruntergeregelt. Leuchtet die Limiter-LED länger oder dauerhaft, reduzieren Sie den Lautstärkepegel. Eine Nichtbeachtung kann zu einer verzerrten Klangwiedergabe und zur Beschädigung des Lautsprechersystems führen. PROTECT: 1. Die LED leuchtet permanent, falls das System überlastet/überhitzt. Die Verstärker werden dabei automatisch stummgeschaltet. Nach Erreichen normaler Betriebsbedingungen wechselt das Gerät nach einigen Minuten wieder in den normalen Betriebsmodus und die LED erlischt.

2. Die LED beginnt zu blinken, sobald der automatische Standby-Modus des Systems aktiviert wurde.

LED Das Mischpult des MAUI5 GO (100) Array Systems ist mit Bluetooth ausgestattet, was bedeutet, dass Audio-Dateien eines anderen Bluetooth-Geräts (z.B. Smartphone) auf dem MAUI5 GO (100) Lautsprechersystem wiedergegeben werden können (maximale Entfernung zwischen beiden Geräten ca. 10 Meter). Ist kein Bluetooth-Gerät mit der internen Bluetooth-Einheit verbunden, zeigt die blaue Bluetooth-LED kein Signal an, während der Kopplungsbe- reitschaft blinkt die LED rhythmisch in einer Frequenz von ca. 3 Hz, leuchtet die Bluetooth-LED permanent, besteht eine Bluetooth-Verbindung und die Titelwiedergabe kann gestartet werden. Die Lautstärkeeinstellung erfolgt mit Hilfe des MP3 / Bluetooth Lautstärkereglers (Nr. 4), bzw. am Zuspielgerät.

Um die interne Bluetooth-Einheit mit einem Bluetooth-Gerät zu koppeln und zu verbinden, drücken und halten Sie den HOLD to LINK-Taster für ca. 3 Sekunden bis die Bluetooth-LED rhythmisch blinkt (ca. 3 Hz), aktivieren Bluetooth auf Ihrem Bluetooth-Gerät und suchen auf der Benutzeroberäche nach verfügbaren Geräten. Wählen Sie den Eintrag „LD MAUI5 GO“ und koppeln damit Ihr Bluetooth-Gerät mit der Bluetooth-Einheit. Die Titelwiedergabe kann nun gestartet werden. Um die Verbindung zu beenden, drücken und halten Sie den HOLD to LINK-Taster abermals für ca. 3 Sekunden. Wird die Bluetooth-Verbindung unterbrochen (z.B. überschreiten der Reichweite), erlischt die Bluetooth-LED. Innerhalb von ca. 90 Sekunden kann die Verbindung automatisch wiederhergestellt werden (Bluetooth-Gerät wieder in Reichweite). Bei Überschreiten der Zeitdauer von 90 Sekunden wird das Bluetooth-Modul des MAUI5 GO (100) Lautsprechersystems automatisch deaktiviert.

Taster und Anzeige-LEDs für die Mono-, bzw. Stereo-Betriebsart. MONO: Aktivieren Sie bei der Verwendung eines einzelnen MAUI5 GO (100) Lautsprechersystems das Mono-Preset (Taster drücken, sodass Anzeige-LED MONO leuchtet). Ein anliegendes Stereo-Signal wird nun intern Mono summiert. Bei der Verwendung eines zweiten MAUI5 GO (100) Lautsprechersystems als Mono-Erweiterung, verbinden Sie den Line-Ausgang SYSTEM OUTPUT der Haupt-Einheit und den Line-Eingang INPUT LEFT/ MONO der Erweiterungs- Einheit mit Hilfe eines symmetrischen XLR-Kables. STEREO: Aktivieren Sie bei der Verwendung zweier MAUI5 GO (100) Lautsprechersysteme als Stereo-Set das Stereo-Preset (Taster drücken, so dass Anzeige-LED STEREO leuchtet). Steuern Sie die Stereo Erweiterungs-Einheit mit Hilfe des Line-Ausgangs SYSTEM OUTPUT an (Haupt-Einheit SYSTEM OUTPUT -> Erweiterungs-Einheit RIGHT INPUT). Beispiele für Verkabelung und Systemerweiterung nden Sie in dieser Anleitung unter VERKABELUNGSBEISPIELE.

Symmetrischer Line-Eingang mit XLR / 6,3 mm Klinke Combo-Buchsen (links / rechts) zum Anschließen eines Zuspielgeräts (z.B. Mischpult, Keyboard). Beim Anschließen einer Mono-Signalquelle verwenden Sie bitte den Line-Eingang LEFT / MONO.

SYSTEM OUTPUT Symmetrischer Line-Ausgang mit männlicher XLR-Buchse für die Ansteuerung weiterer MAUI5 GO (100) Lautsprechersysteme.

NETZBUCHSE UND SICHERUNGSHALTER

IEC Netzbuchse mit integriertem Sicherungshalter. Ein geeignetes Netzkabel bendet sich im Lieferumfang. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten. Achten Sie auf den Aufdruck auf dem Gehäuse. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

Dieser Schalter trennt das System in keiner Stellung vom Stromversorgungsnetz. Eine sichere allpolige Trennung wird nur durch Ziehen des Netzsteckers erreicht. In Position ON ist das System spielbereit, entweder netzunabhängig im Batteriebetrieb oder, bei vorhandenem Netzanschluss, unabhängig vom Ladezustand der Batterie. In Position OFF / CHARGE ist das System abgeschaltet, bei vorhandenem Netzanschluss wird jedoch auch in dieser Stellung die Batterie geladen.

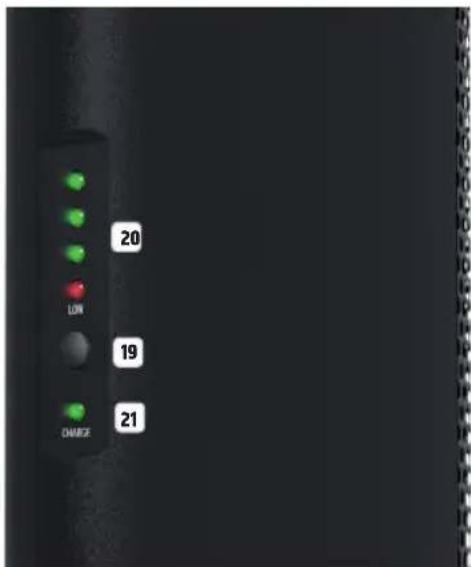

BATTERIE CHECK Taster für die Anzeige des Batteriestatus durch die Status-LEDs (Nr. 20).

BATTERIESTATUS LEDS Vier-Segment LED Batteriestatus-Anzeige. Drücken Sie den Taster Nr. 19, um den Batteriestatus durch die Status-LEDs anzeigen zu lassen. Leuchten alle 4 LEDs, ist der Akku voll geladen. Sobald nur noch die rote LOW-LED leuchtet, laden Sie den Akku umgehend auf, oder tauschen ihn gegen einen voll geladenen Akku aus.

CHARGE Der Akku im entsprechenden Säulenelement wird geladen und die CHARGE-LED leuchtet, sobald das Lautsprechersystem korrekt am Stromnetz angeschlossen ist (separates Ladedock optional erhältlich). Der Akku wird auch geladen, wenn das Lautsprechersystem am Stromnetz angeschlossen, aber ausgeschaltet ist (OFF / CHARGE), der Ladestrom beträgt hierbei 2,5A. Bei eingeschaltetem Lautsprechersystem beträgt der Ladestrom 1,5A. Die Ladezeit am ausgeschalteten System (OFF / CHARGE) beträgt circa 3 Stunden. Nach erreichen der Ladeschlussspannung wird der Ladevorgang automatisch gestoppt und die CHARGE-LED erlischt. Die Ladeelektronik überprüft die Akkuspannung in regelmäßigen Abständen und startet den Ladevorgang automatisch neu, falls die in der Ladeelektronik denierte Batteriespannung unterschritten wird. STANDBY-MODUS Das MAUI 5 GO (100) Lautsprechersystem verfügt über einen Standby-Modus, der automatisch nach circa 15 Minuten aktiviert wird, wenn in dieser Zeit kein Eingangssignal erkannt wird. Die Lautsprecher werden dabei stummgeschaltet und die PROTECT-LED beginnt zu blinken. Liegt ein Eingangs- signal an, wechselt das System automatisch wieder in den normalen Betriebsmodus, die Stummschaltung wird deaktiviert und das Blinken der PROTECT-LED stoppt. Der Abgriffspunkt für die Signalerkennung liegt vor dem MAIN LEVEL Regler.

WAS BEDEUTET DIE BEZEICHNUNG LD SYSTEMS LECC DSP? DSP ist die Abkürzung für Digital Signal Processing (Digitale Signalverarbeitung), LECC für Limiter, EQ, Compressor und Crossover (Limiter, EQ, Kom- pressor und Frequenzweiche). Die digitale Signalverarbeitung gewährleistet eine optimale Audiowiedergabe mit maximaler Klarheit und schützt gleichzeitig das PA-System vor Überlastung. WAS GENAU BEWIRKT LECC DSP? Die Limiter-Funktion schützt die Lautsprecher und verhindert durch Übersteuerung verursachte Verzerrungen. Separate Limiter für den Bass- Mitten- und Höhenbereich schwächen das Signal ab, sobald der Pegel einen Wert übersteigt, der sich negativ auswirken könnte. Jeder Limiter ist für einen der drei nahtlos aneinander anschließenden Frequenzbereiche optimiert (Multiband-Limiter). Das System lässt sich auf diese Weise mit einem insgesamt höheren Schalldruck betreiben, da extreme Signalspitzen automatisch abgeschwächt werden, sodass die Gesamtlautstärke nicht reduziert werden muss. Der Multiband-EQ bearbeitet den gesamten Frequenzbereich und optimiert den Gesamtklang des Systems. Der Kompressor wird automatisch zugeschaltet, um die Bässe anzuheben und damit einen druckvolleren Sound zu erzeugen. Mit steigender Lautstärke wird der Bass-Boost automatisch reduziert. Die auf diese Weise automatisch ausgesteuerten Bässe fügen sich optimal in den Gesamtklang ein. Die Frequenzweichen teilen das Audiosignal je nach Frequenzbereich den jeweiligen Lautsprechern, also dem Subwoofer bzw. den Mittel- und Hochtönern der Array-Säule zu. Die Amplituden- und Laufzeit-Optimierung der Frequenzweichen sorgt dafür, dass alle Frequenzen gleichmäßig ausgegeben werden und den Zuhörer zeitgleich erreichen. VERKABELUNGSBEISPIELE Beispiel für Mono-Betriebsart24 DEUTSCHENGLISH FRANCAIS ESPAÑOL POLSKI ITALIANO

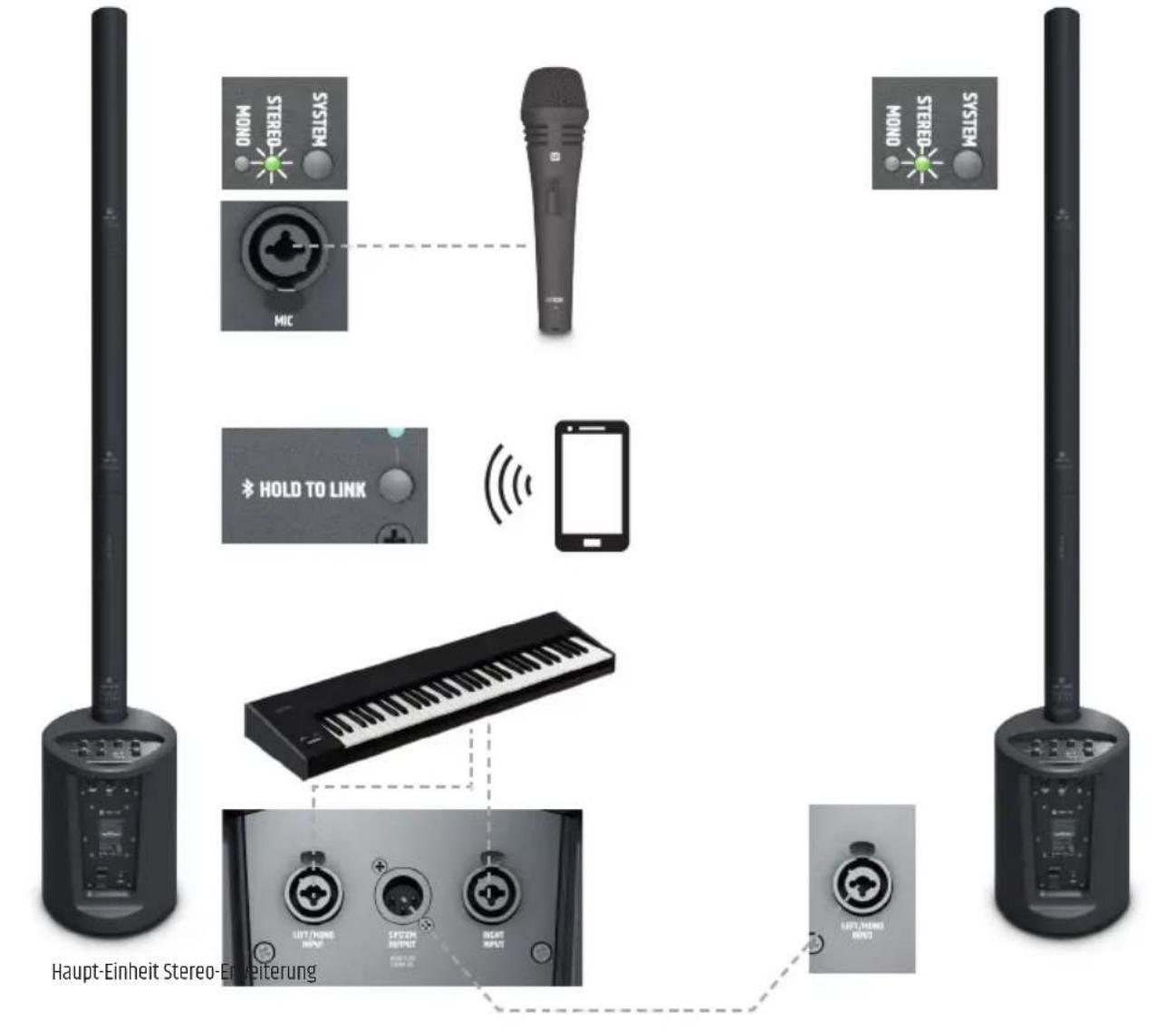

Beispiel für Stereo-Betriebsart Haupt-Einheit Stereo-Erweiterung Gleiche Einstellungen wie Haupt-Einheit Maximum25 DEUTSCH ENGLISHFRANCAIS ESPAÑOL POLSKIITALIANO

Transporttasche für bis zu 4 Säulenelemente LDM5SATBAG Schutzhülle für den Subwoofer LDM5SUBPC Säulenelement mit integriertem Akku (28,8V / 5100mAh) LDMAUI5GOBC (schwarz) LDMAUI5GOBCW (weiß) Säulenelement mit integriertem Akku (28,8V / 3200mAh) LDMAUI5GO100BC (schwarz) LDMAUI5GO100BCW (weiß) Ladedock zum Laden des Akkus (Lade-Adapter mit Ladeelektronik & Netzteil) LDMAUI5GOCD TECHNISCHE DATEN Modellbezeichnung: LDMAUI5GO(W) LDMAUI5GO100(W) Typ: Ultrakompaktes Säulen-PA-System mit Akku und Mixer Subwoofer: 1 x 8" Bassreex Säulen-Array-System: 4 x 2,8" Verstärker: Class D Abstrahlwinkel (H x V): 120° x 20° Ausgangsleistung (RMS/Peak): 2 x 100 W / 2 x 400 W Akku-Nennspannung: 28,8 V Akku-Kapazität: 5100 mAh 3200 mAh Akku-Technologie: Lithium-Ionen Akku-Marke: LG Akku-Schutzschaltungen: Schutzschaltungen gegen Überladung und Tiefentladung Ladeelektronik: Integriert in Subwoofer Frequenzgang: 50 Hz – 20 kHz Max. Schalldruckpegel (Peak): 120 dB Schutzschaltungen: DSP-basierter Multiband-Limiter, Kurzschluss, Überstrom, Überhitzung Bedienelemente: Main Level, Subwoofer Level, Hi-Boost, Mic Level, MP3/Hi-Z Level, Line Level, Bluetooth

-Taste, ON/OFF-Schalter, Mono/Stereo-Schalter Anzeigeelemente: Mixer: On (An), Signal, Limiter, Protect (Schutzschaltung aktiv), Bluetooth®, Mono/Stereo Akku: Akkustatus, Ladevorgang Anschlüsse Subwoofer: Line-Eingänge: 2 x XLR/6,3-mm-Klinke (Kombibuchse), Mikrofon-Eingang: XLR/6,3-mm-Klinke, MP3-Eingang: 3,5-mm-Klinke, Hi-Z-Eingang: 6,3-mm-Klinke; XLR-System-Ausgang Anschlüsse Säulenlautsprecher: Spezielle Multipin-Verbinder26 DEUTSCHENGLISH FRANCAIS ESPAÑOL POLSKI ITALIANO

Modellbezeichnung: LDMAUI5GO(W) LDMAUI5GO100(W) Gehäusematerial: ABS Gehäusefarbe: Schwarz (LDMAUI5GO) Weiß (LDMAUI5GOW) Schwarz (LDMAUI5GO100) Weiß (LDMAUI5GO100W) Stromversorgung: Schaltnetzteil Netzanschluss: IEC Betriebsspannung: AC 100 – 120 V, 50/60 Hz AC 200 – 240 V, 50/60 Hz (automatische Umstellung) Leistungsaufnahme (Max.): 300 W AD/DA-Wandler: 24 Bit DSP-Sampling-Frequenz: 48 kHz Umgebungstemperatur (Betrieb): 0 °C – 40 °C Luftfeuchtigkeit: 10 % – 70 % rel. (nicht kondensierend) Abmessungen (B x H x T): Subwoofer: 305 x 405 x 395 mm Säule (3 Teile): 82 x 535 x 105 mm Höhe insgesamt: 1985 mm Gewicht: Subwoofer: 8,9 kg Akku-Säulenelement: 1,7 kg Distanzstück-Säulenelement: 0,9 kg Lautsprecher-Säulenelement: 1,3 kg Gewicht insgesamt: 12,8 kg Subwoofer: 8,9 kg Akku-Säulenelement: 1,3 kg Distanzstück-Säulenelement: 0,9 kg Lautsprecher-Säulenelement: 1,3 kg Gewicht insgesamt: 12,4 kg Merkmale: Signalverarbeitung: LD LECC DSP (Limiter, Equalizer, Kompressor, Frequenzweiche), Hi-Boost, 100-Hz-Hochpass (Trittschalllter) im Mikrofonkanal, unkomplizierte Verbindung über Multi- pin-Verbinder (mehrpoliger Steckverbinder), Bluetooth

, Standby-Modus HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS- DECLARATIONS_LD_SYSTEMS.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden. CE-KONFORMITÄT Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgenden Richtlinien entspricht (soweit zutreffend): R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017 Niederspannungsrichtlinie (2014/35/EU) EMV-Richtlinie (2014/30/EU) RoHS (2011/65/EU) Die vollständige Konformitätserklärung finden Sie unter www.adamhall.com. Des Weiteren können Sie diese auch unter [e-mail] anfragen.

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt die Adam Hall GmbH, dass dieser Funkanlagentyp der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.adamhall.com/compliance/ Druckfehler und Irrtümer, sowie technische oder sonstige Änderungen sind vorbehalten!27 DEUTSCH ENGLISHFRANCAIS ESPAÑOL POLSKIITALIANO
