LINEAR 5 MKII

115FA

110XA112XA112FA115XA115SUBA118SUBA

Willkommen in der HK Audio Familie!

Vielen Dank, dass Sie sich für ein Markenprodukt aus unserem Hause entschieden haben, das mit größter Sorgfalt für Sie entwickelt und gefertigt wurde.

Auch wenn Sie bereits eingehende Erfahrungen mit Beschallungsan

lagen gesammelt haben - bei diesen Produkt wird es trotzdem einige Dinge geben, die neu für Sie sind. Legen Sie deshalb dieser Bedienungs anleitung nicht ungelesen beiseite und bewahren Sie sie zur späteren Verwendung auf.

Wir wünschen Ihnen allzeit besten Sound!

Ihr HK Audio Team

Hinweis: Die Funktionalität theses Produkts kann durch starke

elettromagnetische Felder oder elektrostatice Entladungen gestört werden. In thisem Fall kann durch Ausschalten und erneutes Einschalten die Funktionalität wieder hergestellt werden. Falls dies nicht hilft, muss das Gerät von der Störquelle entfern wirden.

Garantie

Nutzen Sie die komfortable Online-Registrarung über www.hkaudio.com.

http://warranty.hkaudio.com

Die Registriierung ist nur gültig, wenn sie innerhalb von 30 Tagen ab Kaufdatum erfolgte.

HK Audio

Technischer Service

Postfach 1509

66595 St. Wendel, Deutschland

Fax:[phone]

1 Allgemeines

Lieferumfang

Bitte überprüfen Sie beim Auspacken ihrer LINEAR 5MK1 Lautsprecherbox den Lieferumfang auf Vollständigkeit. Im Lieferumfang sind der Quick-Start-Guide und ein Netzkabel enthalten.

2 Anschlüsse und Bedienelemente

XLR/Klinke-Kombibuchse, symmetrischer Eingang fur analoge Signale.

Die LINEAR 5 MK II XA/FA-Modelle verfugen uber einen Eingangskanal.
Die Subwoofer LINEAR 5MK II 115 Sub A und LINEAR 5 MK II 118 Sub A verfugen über zwei getrennte Eingänge für das linke und rechte Signal. Die beiden Kanäe sind gleichwertig und werden nach der Vorstufe summiert, im Mono-Betrieb spiel es dazu keine Rolle, welcher der beiden Kanäe angeschlossen wird.

2 Thru

Symmetrischer, parallel zur Eingangsbuchse geschalteter XLR-Ausgang (beim Subwoofer zwei), dient zur Weiterleitung des am Input anliegenden Eingangssignals, unabhängig davon, ob die Elektronik eingeschaltet ist oder nicht.

3 Gain

Der Gain-Regler regelt die Vorverstärkung des am Input anliegenden Signals.

• bei den XA/FA-Modellen -∞ (Mute) bis +6 dB
• bei der Stereo-Vorstufe der Subwoofer gilt der Regler für beiden Kanäle, hier ist der Regelbereich -6 bis +6 dB

Mittelstellung des Reglers (Centerclick) entspricht in beiden Fälle 0 dB. Hinweis: Das Signal, das am DSP-Out anliegt, wird durch diesen Regler nicht beeinflusst.

4 Input/Limiter-LED

These LED leuchtet grün wenn ein Signal am Input anliegt - und rot sobald der Limiter aktiv ist oder der Eingang übersteuert wird. Ein kurzzeitiges rotes Aufleuchten der LED zeigt das Arbeitsen des Limiters bei Pegelspitzen an. Leuchtet sie dauerhaft rot, muss der Pegel reduziert werden.

DSPOut

XLR-Buchse, die entweder zur Ausgabe des analogen Input-Signals (von der Input-BuchseCOMMend) oder zur Ausgabe eines uber ein Netzwerkingespeisten digitalen Audio-Signals dient. In beiden Fallen kann das Signal mit dem internen DSP beareritet werden.

Damit stellt der DSP Out ein Netzwerk-Interface zur Integration einer zusätzlichen - von Haus aus nicht nettwerkfähigen - Aktivbox dar.

Im Auslieferungszustand liegt am DSP Out das unbearbeitete Eingangssignal an, unabhängig von der Preset-Ausb Wahl und von der Stellung des Gain-Reglers.

Ethernet Topteile

Ethernet Subwoofer

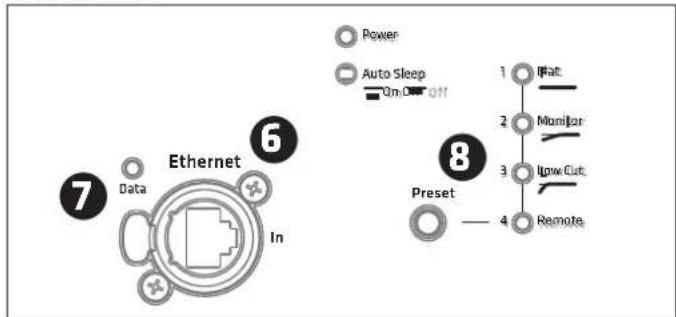

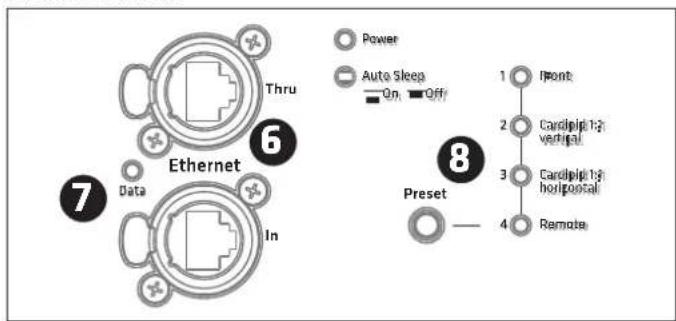

6 Ethernet In /Thru

Die Ethercon-Buchse dient zur Integration in ein Netzwerk. Sie ist kompatibel mit RJ45- und Ethercon (NE8 MX, NE8 MX6, NE 8 MC)-Steckern. Die Toptiele verfügen jeweils über ein Ethernet In, die Subwoofer zusätzlich über ein Ethernet Thru. Nutzen Sie die Ethernet Thru-Buchse bei den Bässen zum Weiter-schleifen des Netzwerk-Signals.

Bitte verwenden Sie zum Schutz gegen elektronische Störungen stets S/STP- oder S/FTP-Kabel. Wir empfehlen die Verwendung von CAT6-Kabeln. Die Integration in ein Netzwerk, Funktionen des Remote-Controlling sind in einer separaten Bedienungsanleitung beschrieben, die im Download-Bereich

zu LINEAR 5MKII auf www.hkaudio.com zur Verfugung steht. Eine Kurzbeschreibung der DSP-Funktionen finden Sie unter Preset.

7 Data

These LED leuchtet orange, when Daten über die Netzwerkbuchse fließen.

8 Preset

Über den Preset-Wahltaster halten sich die voreingestellten Werks-Presets sowie ein über die Remote-Software DSP CONTROL konfigurierbares User-Preset abrufen. Durch einmaliges Tippen auf den Wahltaster konnen Sie durch die Presets 1 bis 4 scrollen.

Die Nutzung von User-Presents (4 Remote) ist in einer separaten Bedienungs-anleitung beschrieben, die im Download-Bereich zu LINEAR 5MKII auf www.hkaudio.com zur Verfugung stehen.

Preset-Übersicht:

	LINEAR 5 MK II 110 XA, 112 XA, 115 XA	LINEAR 5 MK II 112 FA, 115 FA	LINEAR 5 MK II 115 Sub A, 118 Sub A
1 Flat Flat Front
2 Monitor Boost Cardioid 1:1 vertical
3 Low Cut Low Cut Cardioid 1:1 horizontal
4 Remote (Abruf der über Remote-Software HK Audio DSP CONTROL gespeicherten Einstellungen)

Die Werks-Presents der LINEAR 5 MKII XA/FA-Modelle:

Flat über den Wiedergabebereich hinweg linearer Frenzengang
Monitor auf	Anwendung alsquerliegender Bühnenmonitor optiemiert, körrigiert die durch Bodenankopplung verursachteÜberbetonung des Tieftonbereiches mittels Pegelreduktion
Boost betont	den Tieftonbereich, etwa beim Einsatz im Stand-Alone-Betrieb ohne Subwoofer.
Low Cut	optimiert für die Nutzung als Topteil in Verbindung mit dem LINEAR 5 MKII 115 Sub A oder 118 Sub A mit Hilfe eines Hochpass-Filters

Die Werks-Presents der LINEAR 5MKII 115 Sub A und 118 Sub A

Front	Für den Standard-Betrieb als nach vorne gerichteter Subwoofer
Cardioid 1:1 vertical	Für den Cardioid-Betrieb zweier überinander gestapelten Subwoofer mit einem nach vorne gerichteten LINEAR 5MKII Subwoofer. (siehe auch Kapitel 4.2)
Cardioid 1:1 horizontal	Für den Cardioid-Betrieb zweier NBeneinander stehenden Subwoofer mit einem nach vorne gerichteten LINEAR 5MKII Subwoofer (siehe auch Kapitel 4.2)

Die Werks-Presents 1 bis 3 beeinflussen nur die Box selbst, nicht den DSP-Out.

Hinweis: Im Netzwerk mit verbundener Remote-Software DSP CONTROL kann der DSP Out - auch bei Nutzung der Werks-Presents 1 bis 3 - unabhängig von diesen Werks-Presents konfiguriert werden. Mehr dazu erfahren Sie in der separates Bedienungsanleitung für DSP CONTROL, welche Sie im Download-Bereich der LINEAR 5 MK II - Produkte auf www.hkaudio.com finden.

Das Remote-Preset

Remote

Hier kann ein zuvor über DSP CONTROL gespeicherters User-Preset für die Box selbst, als auch für den DSP-Out abgerufen werden. Die Box muss dazu nicht mit der Remote-Software verbunden sein.

Im Auslieferungszustand entspricht das Remote-Preset dem Werks-Preset 1 (Flat/Front).

Über die Remote-Software DSP CONTROL zur Verfugung stehende DSP

Funktionen, die als User-Preset gespeichert werden konnen:

Vollparametrischer 10-Band EQ mit wahlbarer Filter-Charakteristik pro Frequenzband, High-Pass- und Low-Pass-Filter mit jeweils wahlbarer Filter-Charakteristik, Limiter, Delay, Polarität, Pegel, Mute.

Die Parameter konnen für die Box selbst und für den DSP Out unabhängig voininander konfiguriert werden

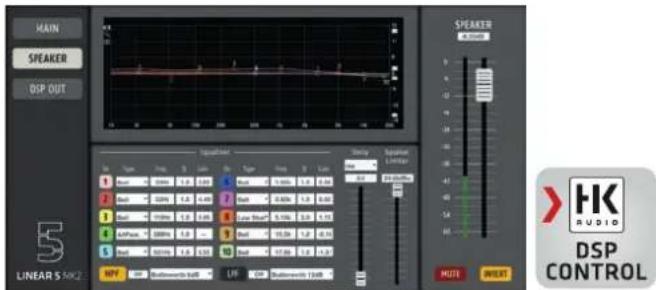

Screenshot der Remote-Software DSP CONTROLL, welche im Download-Bereich der LINEAR 5- Produkte auf www.hkaudio.com kosten zur Verfügung stehen. Die Parameter für „Speaker“ und „DSP Out“ sind identisch, können aber dank doppelter DSP-Power unabhängig voinanderer konfiguriert werden.

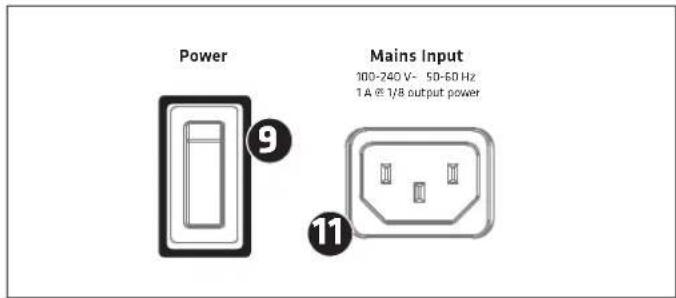

9 Power

Der Netzschalter ist als Kippschalter ausgeführrt. In Stellung Power ist die Elektronik eingeschaltet, im ausgeschalteten Zustand ist die Elektronik komplett vom Netz getrennt.

10 Power-LED

Sobald die Elektronik mit Spannung versorgt wird, leuchtet diese LED grün.

11 Mains Input

Der Netzanschluss ist als verriegelbare IEC 14 Buchse ausgelegt. In Kombination mit dem mitgelieferten verriegelbaren Anschlusskabel, wird das

Netzkabel arretiert und gegen versehentliches Herausrutschen gesichert.

12 Auto Sleep

Über diesen versenkten Schalter kann die energiesparende Auto-Sleep-Funktion ein- und ausgeschelt werden. Ab Werk ist Auto Sleep aktiviert (Schalter gedrückt). Diese Funktion versetzt die Elektronik in den Auto Sleep-Modus wenn über einen Zeitraum von 4,5 Stunden weder ein Signal anliegt, noch Daten über die Netzwerk-Buchsen eingehen oder Taster und Regler an der Elektronik bedient werden. Ein Wieder-Aktivieren der Laufsprecherbox ist nur durch Aus- und Einschalten des Netzschalters oder durch Anlegen eines analogen Audiosignals am Eingang möglich.

Achtung: Die Aktivierung über die Netzwerkbuchsen ist nicht möglich.
Die Deaktivierung der Auto-Sleep-Funktion ist nur durch Bedienung des versenkten Schalters (nicht gedrückt) möglich.

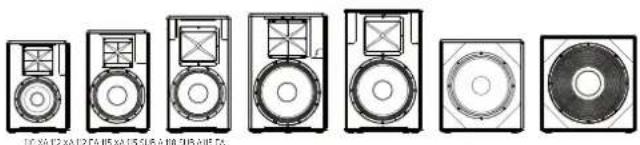

3 Übersicht über die verschiedene Modelle 110XA, 112XA, 112FA, 115XA, 115FA, 115 Sub A, 118 Sub A

Die LINEAR 5-Serie besteht aus fuff Toptellen und zwei Subwoofern: LINEAR 5_MKII 110XA, LINEAR 5_MKII 112XA, LINEAR 5_MKII 112FA, LINEAR 5_MKII 115XA, LINEAR 5_MKII 115FA, LINEAR 5_MKII 115 Sub A und LINEAR 5_MKII 118 Sub A. Die Multifunktionsmodelle LINEAR 5_MKII 110XA, LINEAR 5_MKII 112XA und LINEAR 5_MKII 115XA eignen sich dank ihrer Gehäuseform mit integrierter 31^ Schräge auch fur die Anwendung als quer liegender Bühnenmonitor. Die Fullrange Modelle LINEAR 5_MKII 112 FA und LINEAR 5_MKII 115 FA liefern dank ihren größeren Gehäuse-Volumens mehr Schalldruck im Tieftonbereich.

Die LINEAR 5 MK II 110 XA und 112 XA sind mit einem breit abstrahlenden Horn von 80^× 60^ für eine homogene Abstrahlung im Nahfeld ausgestattet. Das Horn der LINEAR 5 MK II 115 XA bietet einen mittleren Abstrahlwinkel von 70^× 50^ , in der LINEAR 5 MK II 112 FA und 115 FA kommt ein erger abstrahlendes Horn mit Abstrahlwinkel von 60^× 40^ zum Einsatz, um hochere Reichweiten zu erhögbieten.

Die Horner sind nicht ohne Werkzeuge zu drehen, sie sind daher weniger geeignet für regelmäßige Anpassungen, sondern)eher darauf gedacht, eine Box auf ihre Hauptanwendung hin zu optimieren.

Tipp: Beim Einsatz alsquerliegender Bühnen-Monitor ist es nicht zwingend notwendig das Horn zu direhen,esist soger von Vorteil,wenn der fur den aufrecht stehenden Betrieb notwendige schmalere vertikale Abstrahlwinkel quer liegend als horizontaler Abstrahlwinkel genutzt wird.Dadurch minimiert sich der Überlappungsbereich mit benachbarten Monitoren und das Feedback-Risiko kann durch die genauere Ausrich-tung gesenkt werden.

4Aufstellung

4.1 Die XA/FA-Modelle

LINEAR 5MKII-Tops konnen auf Subwoofern gestapelt, auf Stativen oder Distanz stangen montiert, mit Wandhaltern installiert, oder mit dem entsprechendem Zubehor geflogen werden.

Aufstellung mit DuoTilt 3/7

Um eine ideale Schallverteilung zu erreichen sind alle Tops mit dem HK Audio DuoTilt 3/7 ausgestattet, einem speziellen Flansch für 35 mm-Stative und Distanzstangen, der Neigungswinkeln von -3^ und -7^ erhölicht. Um den optimalen Schwerpunkt der Box auf dem Stativ bezubehalten, ist der DuoTilt 3/7 nahe zur Schallwand positioniert.

Allgemeines zum Aufbau mit Stativen

Hinweis! Achten Sie stets auf sicheren Stand und auf die Herstellerangaben zur maximalen Belastung der Stative.

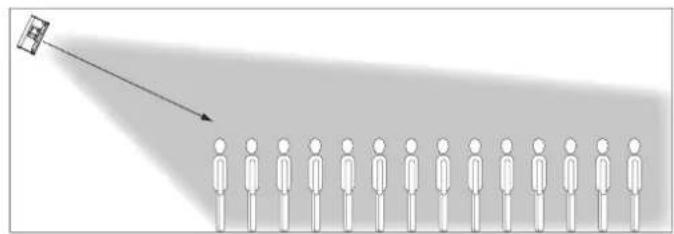

Vorsicht!

• Es durfen nur Stative verwendet werden, für die die Kippsicherheit gewährleistet ist. Das Stativ muss für das Gewicht der Laufsprecherbox ausgelegt sein. Die maximale Auszugshöhe ist derart zu begrenzen, dass die Kombination aus Stativ und Box nicht kippt. Dies gilt bei Aufstellung auf einer ebenen waagerechten Fläche.
• Des Weiteren ist bei Aufstellung auf einer unebenen oder geniegen Fläche darauf zu achten, dass die Kippsicherheit gewährleistet wird, entweder durch Beschwerung des Stativfußes mit geeigneten Gewichten oder durch anderweitige Sicherungsmaßnahmen.
• Die Verwendung mit anderen Vorrichtungen kann zur Instabilität führen, die Verletzungen verursichen kann.

Rigging:

Die XA und FA Modelle konnen über deren Flugpunkte (Stahlseile oder Ketten in Verbindung mit dem Anschlagpunkt AP-8) geflogen werden. Die Modelle 112 FA, 115 FA und 115 XA sehen zusätzlich den Flugbetrieb in Kombination mit der Montage der Flugbüber HK Audio TB-45N und TB-45NQ (Q-Modell mit Quick-Release-Pins demontierbar) vor.

4.2 LINEAR 5 MK II 115 Sub A und 118 Sub A

Die LINEAR 5MK Subwoofer konnen grundsatzlich wie jeder andere direkt abstrahlende Bass gehandelt werden. Bei der Nutzung im Cardioid Betrieb ist die Nutzung entweder übereinander oderbebeneinander möglich. Es muss mindestens 1 Meter Abstand zu Wänden eingehalten werden.

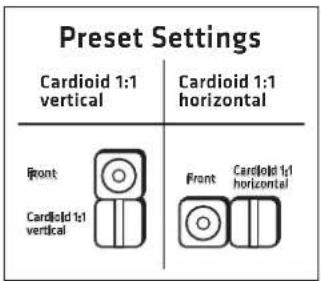

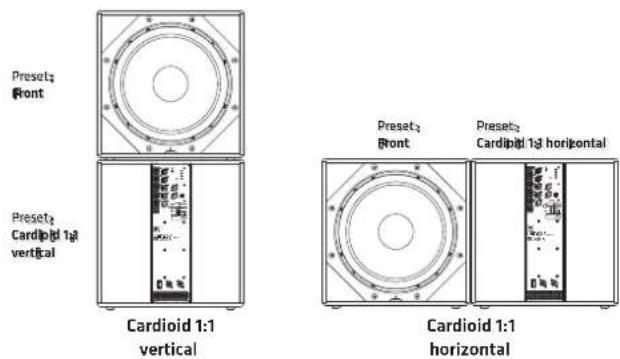

Im Cardioid-Betrieb sind zwei Aufbauvarienten möglich: Cardioid 1:1 vertical und Cardioid 1:1 horizontal die folgende Illustration zeigt die Frontansicht (vom Publikum aus gesehen)

Das passende Preset ist an der Rückseite der LINEAR 5MK II Subwoofer auswahlbar. siehe auch Kapitel 2,8 Preset:

In beiden Fällen wird der rückwartige Schalldruck um bis zu 34 dB abgesenkt, nach vornehrt sich der Schalldruck um ca. 2 dB.

Wann macht ein Cardioid-Aufbau Sinn?

Während mittlere und hohe Frenzen gerichtet abgestraht werden konnen, breiten sich tiefe Frenzen kugelformig aus. Das führt oft zu einem unangenehmen Übermaa an Tiefbassen auf und hinter der Bühne. Auch wird es zunehmend üblich, dass Veranstalter genaue Vorgaben zur Schallverteilung machen, z.B. für Festzelte in Innestaden. Das ist im Bassbereich am effektivsten mit Cardioid-Technik umzusetzen (Ausloschung der nach hinten abgestrahten Frenzen). Die LINEAR 5MKII Subwoofer erfullen deshalb sowohl mechanisch als auch mit den zur Verfung stehenden Filtersätten die Voraussetzungen, schnell und einfach wirkungs-volle Cardioid-Setupz zu realisieren.

5 System-Beispiele

5.1 Aufbau als 2.1-Stereo-System

Dank der in den LINEAR 5 MK II Subwoofer integrier- ten Stereo Preamps kann ein 2.1 System elegant realisiert werden, indem beide Känele (links und rechts) in einen LINEAR 5 MK II Subwoofer gespeist werden, und aus dessen Thru-Buchsen das Signal an die Tops Weitergeleitet wird. Ideale Ergänzung sind in thisem Fall die breit abstrahlenden LINEAR 5 MK II 110 XA

Presets:

Topteile Low Cut
LINEAR 5 MK II Subwoofer	Front

Um ein möglich homogenes Klangbild zu gewährleisten, sollte der Subwoofer mittig zwischen den beiden Satelliten platziert werden.

5.2 Aufbau mit Distanzstange

Statt Tops auf Stative zu platzieren, kann eine Distanstange mit M20-Gewinde in den M20-Flansch des LINEAR 5 MK II Subwoofer geschraubt werden.

Presets:

Toptelle Low Cut
LINEAR 5 MK II Subwoofer	Front

5.3 Aufbau als Stack

Drei LINEAR 5MKII Subwoofer ubereinander gestapelt ergibt eine Hohe von ca.1,65 m. In thisem Fall konnen die Topteile direkt auf die Basse gestellt werden.

Presets:

Toptele Low Cut
LINEAR 5 MK II Subwoofer	Front

Hinweis: Ein Setup als Stack sollen nur mit qualifiziertem Personalentsprechenden Standards wie Verzurren mit Gurten auf ebenen gründen erfolgen.

5.4 Aufbau als Cardioid-Setup 1:1 vertical

Cardioid-System mit Distanzstange - die unteren Basse sind nach hinten gerichtet.

Presets:

Toptelle Low Cut
LINEAR 5 MK II Subwoofer	Front
LINEAR 5 MK II Subwoofer	Cardioid 1:1 vertical

5.5 Aufbau als Cardioid-Setup 1:1 horizontal

Cardioid-System mit nebeneinander liegenden Bassen - ein Subwoofer ist jeweils nach hinter gerichtet.

Presets:

Topteile Low Cut
LINEAR 5 MK II Subwoofer	Front
LINEAR 5 MK II Subwoofer	Cardioid 1:1 horizontal

Ab Seite 42 führen Sie mehrere ausfuhrliche Aufbau- und Verkabelungsbeispiele zum Betrieb Ihr's LINEAR 5 MK II Systems.

6 Optionales Zubehör von HK Audio

Für alle LINEAR 5MK II bietet HK Audio Weather Protective Covers an, die gleichzeitig als Transportschutz und als Regenschutz (während des Betriebes) geeignet sind. NähereInfosfinden Sie unter www.hkaudio.com auf der Produktseite von LINEAR 5MKII.

7 Technische Daten

Model LINEAR 5 MK II110 XA	LINEAR 5 MK II112 XA
Max. SPL @ 10% THD 127	dB Halfspace (70 Hz - 12 kHz gemittelit)"
Max. SPL Peak @ 10% THD	135 dB Halfspace
Frequenzgang +/-3 dB	74 Hz - 12 kHz
Frequenzgang -10 dB	68 Hz - 19 kHz
Endstufenleistung (RMS/Peak)	600 / 1.200 Watt
Endstufentyp	Class D - Biamped
Bassloutsprecher	-
Tief-/Mitteltonlaut-sprecher	1x 10", 2" Schwingspule
Hochtontreiber	1", 1,4" Schwingspule
Horncharakteristik	80° x 60° CD-Horn, drehbar
Trennfrequency aktiv	2,1 kHz FIR X-Over mit 72 dB/0kt.
Maximaler Eingangs-pegel	20 dBu
Analoge Eingänge	1x XLR/Klinke-Kombi symmetrisch
Analoger Thru	1x XLR symmetrisch
DSP Out	1x XLR symmetrisch
Netzwerkanschluss	Ethercon RJ45, 1x In
Filter-Presents	Flat, Monitor, Low Cut, Remote
Remote-Software	DSP CONTROL (Windows, Mac OS)
DSP-Funktionen	Vollparametrischer 10-Band EQ mit variabler Filter-Charakteristik, High-Pass-Filter, Low-Pass-Filter, Polarität, Level, Delay, Limiter, Mute
Sampling-Rate	48 kHz
Systemlatenz	Unter 2 ms
Netzanschluss	1x Kaltgeräteanschluss mit V-Lock Sicherungssystem, 100-240 V
Leistungsaufnahme	1 A / 100-240 V Nenn-Strom-verbrauch nach EN 62368-1
Aufstellwinkel	31°
Hochständflansch	DuoTilt 3°/7°
Flugpunkte	3x M8 (AP-8)
Griffe	1x SingleGrip
Gehäuse	Hybrid (Birke-Multiplex/MDF)
Oberfläche	Acryllack, schwarz
Frontgitter	2 mm Metallgitter mit schwar-zem Akustikschaumstoff
Abmessungen (BxHxT)	36 x 52,5 x 30 cm14-1/16 x 20-43/64 x 11-13/16"
Gewicht	14,9 kg / 32.85 lbs

LINEAR 5 MK II112 FA	LINEAR 5 MK II115 XA	LINEAR 5 MK II115 FA	LINEAR 5 MK II115 Sub A	LINEAR 5 MK II118 Sub A
128 dB Halfspace(70 Hz - 12 kHz gemmittelt)	130 dB Halfspace(70 Hz - 12 kHz gemmittelt)	130 dB Halfspace(70 Hz - 12 kHz gemmittelt)	127 dB Halfspace(42 Hz- 100 Hz gemmittelt)	129 dB Halfspace(42 - 100 Hz gemmittelt)
135 dB Halfspace	138 dB Halfspace	138 dB Halfspace	130 dB Halfspace	131 dB Halfspace
70 Hz - 12 kHz	64 Hz - 12 kHz	57 Hz - 12 kHz	44 Hz - X-Over	42 Hz - X-Over
55 Hz - 19 kHz	59 Hz - 19 kHz	54 Hz - 19 kHz	40 Hz - X-Over	38 Hz - X-Over
600 / 1.200 Watt	600 / 1.200 Watt	600 / 1.200 Watt	600 / 1.200 Watt	1.000 / 2.000 Watt
Class D - Blamped	Class D - Blamped	Class D - Blamped	Class D	Class D
-	-	-	1x 15", 3" Schwingspule	1x 18", 4" Schwingspule
1x 12", 2,5" Schwingspule	1x 15", 3" Schwingspule	1x 15", 3" Schwingspule	-	-
1", 1,7" Schwingspule	1", 1,7" Schwingspule	1", 1,7" Schwingspule	-	-
60° x 40° CD-Horn, drehbar	70° x 50° CD-Horn, drehbar	60° x 40° CD-Horn, drehbar	-	-
1,6 kHz FIR X-Over mit 72 dB/0kt.	1,6 kHz FIR X-Over mit 72 dB/0kt.	1,6kHz FIR X-Over mit 72 dB/0kt.	-	-
20 dBu	20 dBu	20 dBu	20 dBu	20 dBu
1x XLR/Klinke-Kombi symmetrisch	1x XLR/Klinke-Kombi symmetrisch	1x XLR/Klinke-Kombi symmetrisch	2x XLR/Klinke-Kombi symmetrisch	2x XLR/Klinke-Kombi symmetrisch
1x XLR symmetrisch	1x XLR symmetrisch	1x XLR symmetrisch	2x XLR symmetrisch	2x XLR symmetrisch
1x XLR symmetrisch	1x XLR symmetrisch	1x XLR symmetrisch	1x XLR symmetrisch	1x XLR symmetrisch
Ethercon RJ45, 1x In	Ethercon RJ45, 1x In	Ethercon RJ45, 1x In	Ethercon RJ45, 1x In, 1x Thru	Ethercon RJ45, 1x In, 1x Thru
Flat, Boost, Low Cut, Remote	Flat, Monitor, Low Cut, Remote	Flat, Boost, Low Cut, Remote	Front, Cardioid 1:1 vertical, Cardioid 1:1 horizontal, Remote	Front, Cardioid 1:1 vertical, Cardioid 1:1 horizontal, Remote
DSP CONTROL (Windows, Mac OS)	DSP CONTROL (Windows, Mac OS)	DSP CONTROL (Windows, Mac OS)	DSP CONTROL (Windows, Mac OS)	DSP CONTROL (Windows, Mac OS)
Vollparametrischer 10-Band EQmit variabler Filter-Charakteristik, High-Pass-Filter, Low-Pass-Filter, Polarität, Level, Delay,Limiter, Mute	Vollparametrischer 10-Band EQmit variabler Filter-Charakteristik, High-Pass-Filter, Low-Pass-Filter, Polarität, Level, Delay,Limiter, Mute	Vollparametrischer 10-Band EQmit variabler Filter-Charakteristik, High-Pass-Filter, Low-Pass-Filter, Polarität, Level, Delay,Limiter, Mute	Vollparametrischer 10-Band EQmit variabler Filter-Charakteristik, High-Pass-Filter, Polarität,Level, Delay, Limiter, Mute	Vollparametrischer 10-Band EQmit variabler Filter-Charakteristik, High-Pass-Filter, Polarität,Level, Delay, Limiter, Mute
48 kHz	48 kHz	48 kHz	48 kHz	48 kHz
Unter 2 ms	Unter 2 ms	Unter 2 ms	Unter 2 ms	Unter 2 ms
1x Kaltgeräteanschluss mit V-Lock Sicherungssystem,100-240 V	1x Kaltgeräteanschluss mit V-Lock Sicherungssystem,100-240 V	1x Kaltgeräteanschluss mit V-Lock Sicherungssystem,100-240 V	1x Kaltgeräteanschluss mit V-Lock Sicherungssystem,100-240 V	1x Kaltgeräteanschluss mit V-Lock Sicherungssystem,V-100-240 V
1 A / 100-240 V Nenn-Strom-verbrauch nach EN 62368-1	1 A / 100-240 V Nenn-Strom-verbrauch nach EN 62368-1	1 A / 100-240 V Nenn-Strom-verbrauch nach EN 62368-1	1 A / 100-240 V Nenn-Strom-verbrauch nach EN 62368-1	1,9 A / 100-240 V Nenn-Strom-verbrauch nach EN 62368-1
-	31°		-	-
DuoTilt 3"/7°	DuoTilt 3"/7°	DuoTilt 3"/7°	1x M20	1x M20
3x M8 (AP-8)	3x M8 (AP-8)	3x M8 (AP-8)	-	-
2x MultiGrip	2x MultiGrip, 1 x SingleGrip	2x MultiGrip	2x MultiGrip	2x MultiGrip
Hybrid (Birke-Multiplex/MDF)	Hybrid (Birke-Multiplex/MDF)	Hybrid (Birke-Multiplex/MDF)	Hybrid (Birke-Multiplex/MDF)	Birke-Multiplex
Acryllack, schwarz	Acryllack, schwarz	Acryllack, schwarz	Acryllack, schwarz	Acryllack, schwarz
2 mm Metalgitter mit schwarzem Akustiktschaumstoff	2 mm Metalgitter mit schwarzem Akustiktschaumstoff	2 mm Metalgitter mit schwarzem Akustiktschaumstoff	2 mm Metalgitter mit schwarzem Akustiktschaumstoff	2 mm Metalgitter mit schwarzem Akustiktschaumstoff
37 x 67 x 36,5 cm14-9/16 x 26-3/8 x 14-3/8"	45 x 68,5 x 42cm17-23/32 x 26-31/32 x 16-17/32"	44,8 x 70,7 x 44,75cm17-2/3 x 27-4/5 x 17-2/3"	48 x 53,5 x 67,5cm18-57/64 x 21-1/16 x 26-37/64"	55 x 56 x 68,5cm21-21/32 x 22-3/64 x 26-31/32"
21,9kg / 48.28 lbs	27,6 kg / 60.85 lbs	30,2 kg / 66.47 lbs	32,9 kg / 72.53 lbs	41,6 kg / 91.71 lbs

Fabricant: Stamer Musikanlagen GmbH, Magdeburger Str. 8, 66606 St. Wendel, Allemagne

LINEAR 5 MKII

115FA

110XA112XA112FA115XA115SUBA118SUBA

Technischer Service (servicio专业技术)

Postfach 1509

für den Betrieb mit analogem AudioSignal - ohne Remote-Software DSP CONTROL

• Français

1. Setup analogue standard

Subject to change without notice · Technische Änderungen vorbehalten
Copyrights 2022 Music & Sales GmbH · 11/2022
