Marke	Märklin
Modell	76397
Kategorie	Eisenbahnmodellbau
Produkttyp	Hauptlichtsignal H0
Maßstab	H0 (1:87)
Zusammensetzung	Steuermodul und Signalmast
Stromversorgung	Über das Gleisnetz (konventionell oder digital)
Steuerungsmodus	Konventionell (Transformator 66470, Steuerpult 72720) oder digital (Keyboard 6040, Central Station, Mobile Station 60653)
Decoder	Integriert, kein zusätzlicher Decoder erforderlich
Hauptfunktionen	Anzeige der Positionen Hp0 (Halt), Hp1 (Fahrt frei), Hp2 (Langsamfahrt); sanfter Übergang (Überblendung)
Abmessungen (geschätzt)	Höhe ca. 12 cm, Basisbreite ca. 3 cm
Gewicht (geschätzt)	ca. 50 g
Material	Kunststoff und Metall
Montage	Installation am Gleisnetz, Anschluss an das Hauptgleis oder Programmiergleis
Programmierung	Über Keyboard oder Central Station; Sequenz von max. 30 Sekunden
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; Feuchtigkeit und scheuernde Mittel vermeiden
Sicherheit	Vorsicht vor spitzen und scharfen Kanten; Kinder nicht unbeaufsichtigt lassen
Ersatzteile und Reparierbarkeit	Reparatur durch Fachpersonal; Teile über den Märklin-Kundendienst erhältlich
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar; kompatibel mit Märklin-Signalsystemen

Häufig gestellte Fragen - 76397 Märklin

Wie installiere ich das Signal 76397 auf meinem Gleisnetz?

Befestigen Sie den Mast am Steuermodul, dann schließen Sie das Modul an das Hauptgleis oder Programmiergleis an. Stellen Sie sicher, dass der Metallbügel unter dem Decoder eingerastet ist.

Funktioniert das Signal im konventionellen Modus?

Ja, es kann im konventionellen Modus mit einem Transformator 66470 oder einem Steuerpult 72720 gesteuert werden.

Ist ein zusätzlicher Decoder für den digitalen Modus erforderlich?

Nein, der Decoder ist integriert. Er ist kompatibel mit digitalen Märklin-Systemen wie der Central Station oder der Mobile Station 60653.

Wie programmiere ich das Signal 76397?

Installieren Sie das Signal auf dem Keyboard, stellen Sie eine Reaktionszeit von 1000 ms ein, dann folgen Sie den Programmierungsanweisungen in der Anleitung. Das abwechselnde Blinken der Anzeigen ermöglicht die Auswahl der gewünschten Position.

Was tun, wenn das Signal nach der Programmierung nicht reagiert?

Überprüfen Sie die Stromversorgung und die Anschlüsse. Stellen Sie sicher, dass der Programmierbügel eingerastet ist. Setzen Sie das Signal zurück, indem Sie die Programmierprozedur wiederholen.

Welche Positionen hat das Signal?

Das Signal kann Hp0 (Halt), Hp1 (Fahrt frei) und Hp2 (Langsamfahrt) anzeigen. Der Übergang zwischen den Positionen erfolgt sanft (Überblendung).

Kann das Signal mit einem zusätzlichen Vorsignal verwendet werden?

Ja, wenn ein Vorsignal am Mast montiert ist, muss es separat programmiert werden. Warten Sie, bis nur das Vorsignal blinkt, um es zu konfigurieren.

Wie reinige ich das Signal 76397?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine chemischen oder scheuernden Mittel, die die elektronischen Komponenten beschädigen könnten.

Ist das Signal mit anderen Marken kompatibel?

Das Signal ist für Märklin-Anlagen konzipiert. Es kann an andere Systeme angepasst werden, wenn Spannungen und Protokolle kompatibel sind, dies wird jedoch nicht garantiert.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Märklin-Kundendienst oder besuchen Sie deren Website. Ersatzteile sind für die Standardkomponenten des Signals erhältlich.

BEDIENUNGSANLEITUNG 76397 Märklin

Signal mit Vorsignal

76395/76397

Inhaltsverzeichnis Seite

Signalbilder beim Vorbild 3

Wichtige Hinweise 5

Programmieren 5

Aufbau 18

Signalbilder beim Vorbild

• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
• http://www.maerklin.com/en/imprint.html

Die H0-Lichtsignale aus dieser Elektronik-Serie bieten folgende Eigenschaften:

• Alle Hauptsignale bestehen aus einem Signal-Steuernmodul und dem zugehörigen Signalmast.
• Die Signale können konventionell (Trafo 66470, Stellpult 72720) oder Digital (z. B. mit Keyboard 6040, Central Station oder Mobile Station 60653) geschaltet werden. Beim Schalten über Digital ist kein weiterer Decoder notwendig.
• Vorbildgerecht geschieht das Umstellen der Signalbilder durch weiches Überblenden.
• Bei Stellung „Langsamfahrt“ ist der Bediener für eine Anpassung der Geschwindigkeit zuständig.
• Das Signal-Steuermodul kann nur zum Ansteuern der Signale aus der zugehörigen Märklin-Serie verwendet werden.

Programmieren

! Während der Programmierung darf kein Fahrbetrieb stattfinden. Beachten Sie, dass der Programmiervorgang abgebrochen wird, wenn für die Dauer von 30 Sekunden keine Eingaben erfolgen.

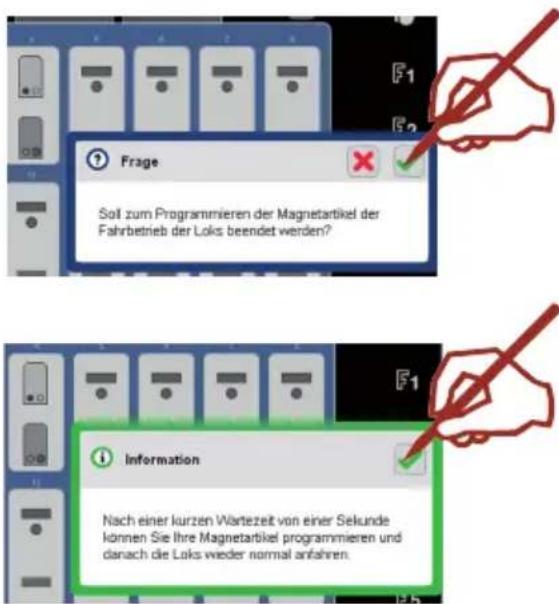

Richten Sie die zu programmierenden Signale auf Ihrem Keyboard ein. Geben Sie die Schaltzeit für das Programmie-

ren auf 1000 ms ein. Tippen Sie nun auf dieses Symbol und bestätigen Sie die nachfolgenden Meldungen.

Drücken Sie die Taste „Stop“, um die Stromversorgung zu unterbrechen und schließen Sie das Signal an den Hauptgleis- oder Programmiergleisanschluss an (Seite 18). Achten Sie bitte darauf, dass der mit Karton umhüllte Drahtbügel (Programmierbügel) auf der Unterseite des Decoders eingehakt ist. Durch erneutes Drücken der Taste „Stop“ die Stromver-

sorgung wieder einschalten.

Im aktiven Programmiermodus blinken nun Signalbilder im Wechsel. Drücken Sie nun das Signalbild des eingerichteten Lichtsignals auf dem Keyboard der Central Station.

Bei einem mehrbegriffi gen Signal blinken anschließend weitere Signalbilder im Wechsel. Die einzelnen Schritte entnehmen Sie den nachfolgenden Beispielen.

76395: Hp1

Wenn ein Vorsignal am Mast des Hauptsignals montiert ist, muss man jetzt auch dieses Vorsignal programmieren.

Warten Sie nun, bis nur das Vorsignal blinkt. Betätigen Sie dann das zum Vorsignal gehörende Hauptsignal.

Ausführliche Hinweise fi nden Sie in unserer „?“ Hilfefunktion der Central Station (60213, 60214, 60215.

Important Notes

Signalabschnitt herstellen

Konventioneller Anschluss

Konventioneller Anschluss

Konventioneller Anschluss

Konventioneller Anschluss

Änderungen vorbehalten
