BEDIENUNGSANLEITUNG BID 1T4EM Kern

Betriebs- und Installationsanleitung Anzeigegerät Operating and Installation InstructionsDisplay Unit Notice d’utilisation et d’installation Afficheur

KIB-TM-BA_IA-def-1912Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals

KERN KIB-TM Version 1.2 2019-01 Betriebs- und Installationsanleitung Anzeigegerät

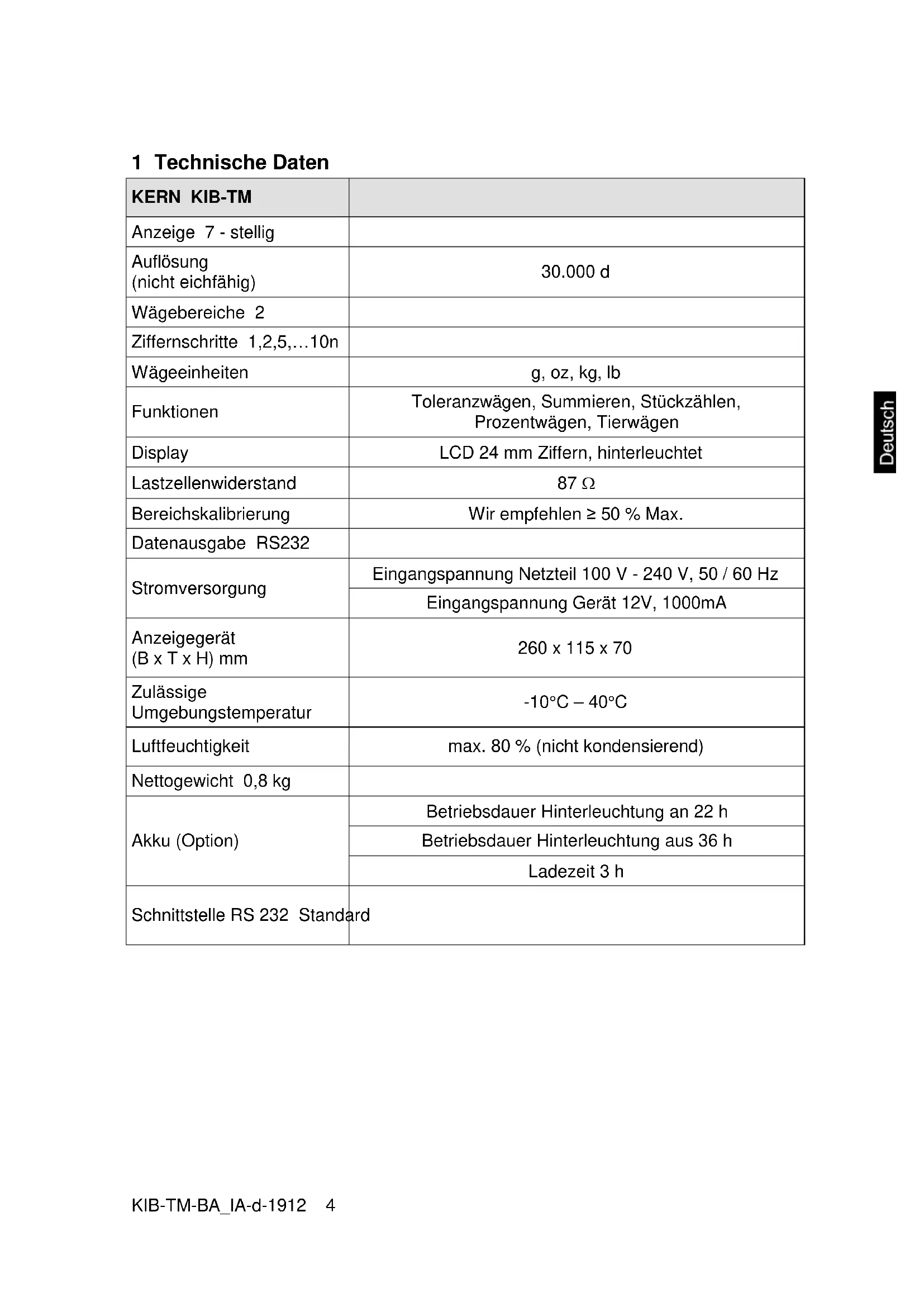

Wägebereiche 2 Ziffernschritte 1,2,5,…10n Wägeeinheiten g, oz, kg, lb Funktionen Toleranzwägen, Summieren, Stückzählen, Prozentwägen, Tierwägen Display LCD 24 mm Ziffern, hinterleuchtet Lastzellenwiderstand 87 Ω Bereichskalibrierung Wir empfehlen ≥ 50 % Max. Datenausgabe RS232 Stromversorgung Eingangspannung Netzteil 100 V - 240 V, 50 / 60 Hz Eingangspannung Gerät 12V, 1000mA Anzeigegerät (B x T x H) mm 260 x 115 x 70 Zulässige Umgebungstemperatur -10°C – 40°C Luftfeuchtigkeit max. 80 % (nicht kondensierend) Nettogewicht 0,8 kg Akku (Option) Betriebsdauer Hinterleuchtung an 22 h Betriebsdauer Hinterleuchtung aus 36 h Ladezeit 3 h Schnittstelle RS 232 Standard5 KIB-TM-BA_IA-d-1912 2 Geräteübersicht

4. Anschluß Netzadapter

5. RS232-Schnittstelle

6. Eingang Anschluss LastzellenkabelKIB-TM-BA_IA-d-1912 6

2.1 Tastaturübersicht

• Bei numerischer Eingabe blinkende Ziffer erhöhen

• Im Menü vorwärts blättern

• Anzeige Gesamtsumme Navigationstaste

• Ziffernanwahl nach rechts

• Wägewert in Summenspeicher addieren Navigationstaste

• Ziffernanwahl nach links

• Wägedaten über Schnittstelle übermitteln

• Umschalten Bruttogewicht Nettogewicht ESC

• Zurück ins Menü/Wägemodus

• Tierwägefunktion aufrufen

• Toleranzwäge aufrufen

• Summenspeicher löschen7 KIB-TM-BA_IA-d-1912

2.1.1 Numerische Eingabe über die Navigationstasten

drücken, die aktuelle Einstellung wird angezeigt. Die erste Ziffer blinkt und kann jetzt geändert werden. Soll die erste Ziffer nicht geändert werden drücken, die zweite Ziffer be- ginnt zu blinken. Bei jedem Drücken von wechselt die Anzeige zur nachfolgenden Ziffer, nach der letzten Ziffer wechselt die Anzeige wieder zur ersten Ziffer. Um die gewählte (blinkende) Ziffer zu ändern, so oft drücken, bis der ge- wünschte Wert angezeigt wird. Wählen Sie anschließend mit weitere Zif- fern an und ändern diese mit . Eingabe mit abschließen.KIB-TM-BA_IA-d-1912 8

2.2 Anzeigenübersicht

Anzeige Bedeutung W1 Wägebereich 1 W2 Wägebereich 2 Kapazität des Akkus bald erschöpft Stabilitätsanzeige Nullanzeige GROSS Bruttogewicht NET Nettogewicht PT Pre-Tare hold Holdfunktion Pcs Stückzählen Kg Wägeeinheit Summieren

Indikatoren für Wägen mit Toleranzbereich9 KIB-TM-BA_IA-d-1912 3 Grundlegende Hinweise (Allgemeines)

3.1 Bestimmungsgemäße Verwendung

Das von Ihnen erworbene Anzeigegerät in Kombination mit einer Wägeplatte dient zum Bestimmen des Wägewertes von Wägegut. Es ist zur Verwendung als „nicht- selbsttätiges Wägesystem“ vorgesehen, d.h. das Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewer- tes kann der Wägewert abgelesen werden.

3.2 Sachwidrige Verwendung

Anzeigegerät nicht für dynamische Verwiegungen verwenden. Werden kleine Men- gen vom Wägegut entnommen oder zugeführt, so können durch die in dem Anzeige- gerät vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt wer- den! (Beispiel: Langsames herausfließen von Flüssigkeiten aus einem auf der Waa- ge befindlichen Behälter.) Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen. Stöße und Überlastungen der Wägeplatte über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Wä- geplatte oder Anzeigegerät könnte hierdurch beschädigt werden. Anzeigegerät niemals in explosionsgefährdeten Räumen betreiben. Die Serienaus- führung ist nicht Ex-geschützt. Das Anzeigegerät darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung des Anzei- gegerätes führen. Das Anzeigegerät darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizu- geben.

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung

• Verwendung außerhalb der beschriebenen Anwendungen

• Veränderung oder Öffnen des Gerätes

• Mechanische Beschädigung und Beschädigung durch Medien, Flüssigkeiten, natürlichem Verschleiß und Abnützung

• Nicht sachgemäße Aufstellung oder elektrische Installation

• Überlastung des MesswerkesKIB-TM-BA_IA-d-1912 10

3.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften des Anzeigegerätes und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Anzeigegeräten sowie der hierfür notwen- digen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. Im akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kosten- günstig Prüfgewichte und Anzeigegeräte mit angeschlossener Wägeplatte kalibriert werden (Rückführung auf das nationale Normal). 4 Grundlegende Sicherheitshinweise

4.1 Hinweise in der Betriebsanleitung beachten

Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durchlesen, selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Waagen verfügen.

4.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden. 5 Transport und Lagerung

5.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.

5.2 Verpackung/Rücktransport

Alle Teile der Originalverpackung für einen eventuell not- wendigen Rücktransport aufbewahren. Für den Rücktransport ist nur die Originalverpackung zu verwenden. Vor dem Versand alle angeschlossenen Kabel und lo- sen/beweglichen Teile trennen. Evt. vorgesehene Transportsicherungen wieder anbringen. Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen verrutschen und Beschädigung sichern.11 KIB-TM-BA_IA-d-1912 6 Auspacken und Aufstellen

6.1 Aufstellort, Einsatzort

Die Anzeigegeräte sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihr Anzeigegerät und Ihre Wägeplatte wählen. Am Aufstellort folgendes beachten:

• Anzeigegerät und Wägeplatte auf eine stabile, gerade Fläche stellen;

• extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben der Heizung oder direkte Sonneneinstrahlung vermeiden;

• Anzeigegerät und Wägeplatte vor direktem Luftzug durch geöffnete Fenster und Türen schützen;

• Erschütterungen während des Wägens vermeiden;

• Anzeigegerät und Wägeplatte vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;

• Setzen Sie das Anzeigegerät nicht über längere Zeit starker Feuchtigkeit aus. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Ge- rät ca. 2 Stunden bei Raumtemperatur.

• statische Aufladung von Wägegut, Wägebehälter vermeiden. Beim Auftreten von elektromagnetischen Feldern ( z.B. durch Mobiltelefone oder Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden.

Das Anzeigegerät vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und am vorgesehenen Arbeitsplatz aufstellen. Das Anzeigegerät so aufstellen, dass es gut bedient und eingesehen werden kann.

6.3 Lieferumfang/Serienmäßiges Zubehör:

• BetriebsanleitungKIB-TM-BA_IA-d-1912 12

6.4 Transportsicherung (Abbildungsbeispiel)

Bitte Beachten, wenn Anzeigegerät in Verbindung mit einer Plattform mit Transport- sicherung verwendet wird, muss diese Transportsicherung vor Verwendung gelöst werden.

Sobald in der Anzeige der Waage eine Fehlermeldung erscheint, darf die Waage nicht mehr eingesetzt werden. z. Bsp. Err 4

Das Anzeigegerät so aufstellen, dass es gut bedient und eingesehen werden kann. Das Anzeigegerät ist vielseitig positionierbar, z. B. freistehend oder an der Wand montiert (optional).

Transportsicherung13 KIB-TM-BA_IA-d-1912 Verwendung mit Tischfuß/Wandhalterung

Verwendung mit Stativ EOC-A05 (Option) Zum Hochsetzen der Anzeige kann das Anzeigegerät an ein optional erhältliches Stativ montiert werden. Verwendung mit Montageblech EOC-A03 (Option):

3. AnzeigegerätKIB-TM-BA_IA-d-1912 14

Länderspezifischen Netzstecker auswählen und am Netzgerät einstecken. Kontrollieren , ob die Spannungsaufnahme der Waage richtig eingestellt ist. Die Waage darf nur an das Stromnetz angeschlossen werden, wenn die Angaben an der Waage (Aufkleber) und die ortsübliche Netzspan- nung identisch sind. Nur KERN-Originalnetzgeräte verwenden. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN.

Wichtig: Vor Inbetriebnahme das Netzkabel auf Beschädigungen überprüfen. Darauf achten, dass das Netzgerät nicht mit Flüssigkeiten in Berüh- rung kommt. Der Netzstecker muss jederzeit zugänglich sein.

6.8 Akkubetrieb (Option)

Der Akku sollte vor der ersten Benutzung mindestens 12 Stunden über das Netzteil geladen werden. Erscheint in der Gewichtsanzeige blinkend , ist die Kapazität des Akkus bald er- schöpft. Akku über das mitgelieferte Netzteil laden.15 KIB-TM-BA_IA-d-1912

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss je- des Anzeigegerät mit angeschlossener Wägeplatte – gemäß dem zugrunde liegen- den physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbe- schleunigung abgestimmt werden (nur wenn das Wägesystem nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang muss bei der ersten Inbe- triebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungs- temperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfiehlt es sich zudem, das Anzeigegerät auch im Wägebetrieb periodisch zu justieren.

• Erforderliches Justiergewicht bereitstellen. Das zu verwendende Jus- tiergewicht ist abhängig von der Kapazität des Wägesystems. Justie- rung möglichst nahe an der Höchstlast des Wägesystems durchführen. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern-sohn.com.

• Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabilisierung ist erforderlich.

Justierschalter: Im Akkufach befindet sich der Justierschalter (s. Abb.)

Justierschalter in Position „ADJ“:

• Alle Menüpunkte abrufbar Justierschalter in Position „LOCK“:

• bestimmte Menüpunkte gesperrt. (s. Kap. Menü-Übersicht) um diese Menüpunkte aufrufen zu können, Justierschalter in Position „ADJ“ bringenKIB-TM-BA_IA-d-1912 16 Menü aufrufen: Gerät einschalten und während des Selbsttests drücken. „Pn“ wird angezeigt , , nacheinander drücken, der erste Menüblock „PO CHK“ wird angezeigt. wiederholt drücken, bis „P3 CAL“ angezeigt wird.

Mit bestätigen. „CoUnt“ wird angezeigt.

wiederholt drücken, bis „CAL“ angezeigt wird.

Mit bestätigen, die aktuelle Einstellung wird angezeigt. Mit gewünschte Einstellung auswählen und mit bestätigen noLin = Justierung LineAr = Linearisierung, s. Kap. 6.10 17 KIB-TM-BA_IA-d-1912 Justierung durchführen: Menüeinstellung „noLin“ mit bestätigen. Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden.

Stabilitätsanzeige abwarten, dann drücken.

Das aktuell eingestellte Justiergewicht wird angezeigt. Entweder angezeigtes Justiergewicht verwenden oder mit den Navigationstasten ändern(s. Kap. 2.1.1), die aktive Stelle blinkt. (Beispiel) Wert des Justiergewichtes mit bestätigen

Justiergewicht vorsichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken. „PASS“ wird kurz angezeigt, gefolgt vom Gewichtswert des aufgeleg- ten Justiergewichts.

Justiergewicht abnehmen, die Waage kehrt automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Justiergewicht wird eine Fehlermeldung angezeigt, Justiervorgang wiederholen.

Die Linearität gibt die größte Abweichung der Gewichtsanzeige einer Waage zum Wert des jeweiligen Prüfgewichts nach Plus und Minus über den gesamten Wägebe- reich an. Wird bei der Prüfmittelüberwachung eine Linearitätsabweichung festgestellt, kann diese durch eine Linearisierung verbessert werden.

• Bei Waagen mit einer Auflösung > 15 000 Teilungsschritte wird die Durchführung einer Linearisierung empfohlen.

• Die Linearisierung darf nur von einer Fachkraft mit fundierten Kennt- nissen im Umgang mit Waagen durchgeführt werden.

• Die zu verwendenden Prüfgewichte müssen auf die Spezifikationen der Waage abgestimmt sein, s. Kap. „Prüfmittelüberwachung“.

• Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabilisierung ist erforderlich.

• Nach erfolgter Linearisierung wird eine Kalibrierung empfohlen, s. Kap. 3.4 „Prüfmittelüberwachung“.KIB-TM-BA_IA-d-1912 18 Durchführung: Menüpunkt P3 CALCalLiner aufrufen, s. Kap. 6.9

Mit bestätigen, die Passwortabfrage „Pn“ wird ange- zeigt. , , nacheinander drücken. Darauf achten, dass sich keine Gegenstände auf der Wäge- platte befinden. Stabilitätsanzeige abwarten, dann drücken.

Bei Anzeige „Ld 1“ erstes Justiergewicht (1/3 Max) vorsich- tig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken. Bei Anzeige „Ld 2“ zweites Justiergewicht (2/3 Max) vor- sichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken. Bei Anzeige „Ld 3“ drittes Justiergewicht (Max) vorsichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken. „PASS“ wird kurz angezeigt, gefolgt vom Gewichtswert des aufgelegten Justiergewichts.

Justiergewicht abnehmen, die Waage kehrt automatisch in den Wägemodus zurück. Bei einem Justierfehler oder falschem Justiergewicht wird eine Fehlermeldung angezeigt, Justiervorgang wiederholen.19 KIB-TM-BA_IA-d-1912

Allgemeines: Nach der EU-Richtlinie 2014/31/EU müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich): a) Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung be- stimmt wird. b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizinischen und pharmazeutischen Labor. c) Zu amtlichen Zwecken. d) bei der Herstellung von Fertigpackungen. Bitte wenden Sie sich im Zweifelsfall an Ihr örtliches Eichamt.

Eichhinweise: Für das in den technischen Daten als eichfähig gekennzeichnete Gerät liegt eine EU- Bauartzulassung vor. Wird das Gerät wie oben beschrieben im eichpflichtigen Be- reich eingesetzt, so muss dieses geeicht sein und regelmäßig nachgeeicht werden. Die Nacheichung eines Gerätes erfolgt nach den jeweiligen gesetzlichen Bestim- mungen der Länder. Die Eichgültigkeitsdauer in Deutschland z. B. beträgt in der Re- gel 2 Jahre. Die gesetzlichen Bestimmungen des Verwendungslandes sind zu beachten!

Die Eichung des Gerätes ist ohne die Siegelmarken ungültig. Bei geeichten Geräten weisen die angebrachten Siegelmarken / Eichdraht da- rauf hin, dass das Gerät nur durch geschulte und autorisierte Fachkräfte geöff- net und gewartet werden darf. Wird die Plombierung (Siegelmarke / Eichdraht ) zerstört, erlischt die Eichgültigkeit. Die nationalen Gesetze und Vorschriften sind einzuhalten. In Deutschland ist eine Nacheichung erforderlich.KIB-TM-BA_IA-d-1912 20 7 Betrieb

drücken, das Gerät führt einen Selbsttest durch. Sobald die Gewichtsanzei- ge erscheint, ist das Gerät wägebereit.

lange drücken, die Anzeige erlischt.

Nullstellen korrigiert den Einfluss leichter Verschmutzungen auf der Wägeplatte. Das Gerät verfügt über eine automatische Nullstellfunktion, bei Bedarf kann das Gerät aber jederzeit wie folgt auf Null zurückgesetzt werden. Wägesystem entlasten drücken, die Nullanzeige und der Indikator erscheinen.

Wägegut auflegen. Stabilitätsanzeige abwarten. Wägeergebnis ablesen.

Überlast-Warnung Überlastungen des Gerätes über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Das Ge- rät könnte hierdurch beschädigt werden. Die Überschreitung der Höchstlast wird mit der Anzeige und einem Signalton angezeigt. Wägesystem entlasten bzw. Vorlast verrin- gern.21 KIB-TM-BA_IA-d-1912

7.5 Wägeeinheit umschalten

Wägeeinheiten aktivieren: Menüpunkt P5 Unt aufrufen, s. Kap. 8

drücken, die erste Wägeeinheit mit der aktuellen Ein- stellung wird angezeigt.

Mit die angezeigte Wägeeinheit aktivieren [on] / deakti- vieren [off].

Mit bestätigen. Die nächste Einheit mit der aktuellen Einstellung wird angezeigt. Mit die angezeigte Wägeeinheit aktivieren [on] / deakti- vieren [off]. Mit bestätigen. Vorgang für jede Wägeeinheit wiederholen. Hinweis: „tj“ und „Hj“ können nicht gleichzeitig aktiviert werden, nur entweder oder.

Zurück in den Wägemodus wiederholt drücken

Wägeeinheit umschalten: gedrückt halten, die Anzeige wechselt in die zuvor akti- vierten Wägeeinheiten (z.B. kg lb) KIB-TM-BA_IA-d-1912 22

Wägebehälter auflegen. Nach erfolgter Stillstandskontrolle drücken. Die Nullanzeige und der Indikator NET erscheinen.

Das Gewicht des Gefäßes ist nun intern gespeichert. Wägegut einwiegen, das Nettogewicht wird angezeigt. Nach Abnehmen des Wägebehälters erscheint das Gewicht des Wägebehälters als Minus-Anzeige. Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Einwiegen von mehreren Komponenten zu einer Mischung (Zuwiegen).Die Gren- ze ist dann erreicht, wenn der Tarierbereich (siehe Typenschild) ausgelastet ist. Mit kann zwischen Bruttogewicht und Nettogewicht umgeschaltet werden. Zum Löschen des Tarawertes Wägeplatte entlasten und drücken.

Es besteht die Möglichkeit einen Vortarier-Wert vorab einzugeben. Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. drücken und gedrückt halten, 0.0 wird angezeigt, die linke Stelle blinkt

Mit den Pfeiltasten Vortarier-Wert eingeben und mit bestätigen. Der Vort- arierwert wird als negativer Wert angezeigt.23 KIB-TM-BA_IA-d-1912

7.7 Wägen mit Toleranzbereich

Beim Wägen mit Toleranzbereich können Sie einen oberen und einen unteren Grenzwert festlegen und damit sicherstellen, dass das eingewogene Wägegut genau innerhalb der festgelegten Toleranzgrenzen liegt. Bei Toleranzkontrollen wie Dosieren, Portionieren oder Sortieren zeigt das Gerät die Über- oder Unterschreitung der Grenzwerte mit einem optischen und akustischen Signal an. Akustisches Signal: Das akustische Signal ist abhängig von der Einstellung im Menüblock „BEEP“. Wählbar:

• no akustisches Signal ausgeschaltet

• ok akustisches Signal ertönt, wenn Wägegut innerhalb des Toleranzbereiches liegt

• ng akustisches Signal ertönt, wenn Wägegut außerhalb des Toleranzbereiches liegt

Optisches Signal: Die Indikatoren zeigen an, ob das Wägegut sich innerhalb der zwei Toleranzgrenzen befindet.

Zielstückzahl / Zielgewicht unterhalb unterer Toleranzgrenze Zielstückzahl / Zielgewicht im Toleranzbereich Zielstückzahl / Zielgewicht oberhalb oberer Toleranzgrenze

Die Einstellungen zur Toleranzkontrolle können entweder durch Aufrufen des Menüb- locks „P0 CHK“ (s. Kap. 8) erfolgen, oder schneller über die Tastenkombination +KIB-TM-BA_IA-d-1912 24

7.7.1 Toleranzkontrolle auf Zielgewicht

Einstellungen Im Wägemodus und gleichzeitig drücken.

drücken, die Anzeige zur Eingabe des unteren Grenz- wertes erscheint.

drücken, die aktuelle Einstellung wird angezeigt.

Mit den Navigationstasten (s. Kap. 2.1.1) unteren Grenzwert z. B. 1.000 kg eingeben, die jeweils aktive Stelle blinkt.

Eingabe mit bestätigen.

wiederholt drücken bis angezeigt wird.

drücken, die aktuelle Einstellung des oberen Grenzwer- tes wird angezeigt.

Mit den Navigationstasten (s. Kap. 2.1.1) oberen Grenzwert z. B. 1.100 kg eingeben, die jeweils aktive Stelle blinkt. Eingabe mit bestätigen.

wiederholt drücken bis angezeigt wird.25 KIB-TM-BA_IA-d-1912 drücken, die aktuelle Einstellung des akustischen Signals wird angezeigt.

Mit gewünschte Einstellung (no, ok, ng, s. Kap. 8) aus- wählen. Eingabe mit bestätigen.

drücken, das Wägesystem befindet sich im Tole- ranzwägemodus. Ab hier erfolgt die Einstufung, ob das Wä- gegut sich innerhalb der zwei Toleranzgrenzen befindet.

Wägen mit Toleranzbereich Bei Einsatz eines Wägebehälters tarieren. Wägegut auflegen, die Toleranzkontrolle wird gestartet. Die Signalleuchten zei- gen an, ob das Wägegut sich innerhalb der zwei Toleranzgrenzen befindet. Wägegut unter vorgegebener Toleranz Wägegut innerhalb vorgegebener Toleranz Wägegut über vorgegebener Toleranz Der Indikator wird angezeigt Der Indikator wird angezeigt Der Indikator wird angezeigt

• Die Toleranzkontrolle ist nicht aktiv, wenn das Gewicht unter 20d liegt.

• Zum Löschen der Grenzwerte Wert „00.000 kg“ eingeben.KIB-TM-BA_IA-d-1912 26

7.7.2 Toleranzkontrolle auf Zielstückzahl

Einstellungen Im Wägemodus und gleichzeitig drücken.

wiederholt drücken bis die Anzeige zur Eingabe des unteren Grenzwertes erscheint.

drücken, die aktuelle Einstellung wird angezeigt.

Mit den Navigationstasten (s. Kap. 2.1.1) unteren Grenzwert z. B. 75 Stück eingeben, die jeweils aktive Stelle blinkt.

Eingabe mit bestätigen.

wiederholt drücken bis angezeigt wird.

drücken, die aktuelle Einstellung des oberen Grenzwer- tes wird angezeigt.

Mit den Navigationstasten (s. Kap. 2.1.1) oberen Grenzwert z. B. 100 Stück eingeben, die jeweils aktive Stelle blinkt.

Eingabe mit bestätigen.

wiederholt drücken bis angezeigt wird.27 KIB-TM-BA_IA-d-1912 drücken, die aktuelle Einstellung des akustischen Sig- nals wird angezeigt.

Mit gewünschte Einstellung (no, ok, ng, s. Kap. 8) aus- wählen. Eingabe mit bestätigen.

drücken, das Wägesystem befindet sich im Tole- ranzwägemodus. Ab hier erfolgt die Einstufung, ob das Wä- gegut sich innerhalb der zwei Toleranzgrenzen befindet.

Wägen mit Toleranzbereich Stückgewicht festlegen, s. Kap. 7.10. Bei Einsatz eines Wägebehälters tarieren. Wägegut auflegen, die Toleranzkontrolle wird gestartet. Die Signalleuchten zei- gen an, ob das Wägegut sich innerhalb der zwei Toleranzgrenzen befindet. Wägegut unter vorgegebener Toleranz Wägegut innerhalb vorgegebener Toleranz Wägegut über vorgegebener Toleranz Der Indikator wird angezeigt Der Indikator wird angezeigt Der Indikator wird angezeigt

• Die Toleranzkontrolle ist nicht aktiv, wenn das Gewicht unter 20d liegt.

• Zum Löschen der Grenzwerte Wert „00000 PCS“ eingeben.KIB-TM-BA_IA-d-1912 28

7.8 Manuelles Summieren

Mit dieser Funktion werden die einzelnen Wägewerte durch Drücken von in den Summenspeicher addiert und bei Anschluss eines optionalen Druckers ausge- geben.

• Menüeinstellung: „P2 COM“ „MODE“ „PR2““, s. Kap. 8

• Die Summierfunktion ist nicht aktiv, wenn das Gewicht unter 20d liegt.

Summieren: Wägegut A auflegen. Warten bis Stabilitätsanzeige erscheint, dann drücken. Der Gewichtswert wird gespeichert und bei Anschluss eines optionalen Druckers ausgegeben. Wägegut abnehmen. Weiteres Wägegut kann erst addiert werden, wenn die Anzeige ≤ Null. Wägegut B auflegen. Warten bis Stabilitätsanzeige erscheint, dann drücken. Der Gewichtswert wird in den Summenspeicher addiert und ggf. ausgedruckt. Die Anzahl Wägun- gen, das Gesamtgewicht und das aktuell aufgelegtem Gewicht werden nachei- nander angezeigt. Nach Bedarf weiteres Wägegut wie vorhergehend beschrieben summieren. Darauf achten, dass das Wägesystem zwischen den einzelnen Wägungen entlas- tet werden muss. Dieser Vorgang kann 99-mal bzw. so oft wiederholt werden bis die Kapazität des Wägesystem erschöpft ist. Summe „Total“ anzeigen und ausgeben: drücken, die Anzahl Wägungen gefolgt vom Gesamtgewicht werden 2 sec. lang angezeigt. Zum Ausdruck während dieser Anzeige drücken.29 KIB-TM-BA_IA-d-1912 Wägedaten löschen: und gleichzeitig drücken. Die Daten im Summenspeicher werden ge- löscht.

Anzahl Wägungen/ Gesamtsumme

7.9 Automatisches Summieren

Mit dieser Funktion werden die einzelnen Wägewerte ohne Drücken von auto- matisch beim Entlasten der Waage in den Summenspeicher addiert und bei An- schluss eines optionalen Druckers ausgegeben.

• Menüeinstellungen: „P2 COM „MODE“ „AUTO““, s. Kap. 8 Der Indikator wird angezeigt.

Summieren: Wägegut A auflegen. Nach erfolgter Stillstandskontrolle ertönt ein Signalton. Der Wägewert wird in den Summenspeicher addiert und ausgedruckt. Wägegut abnehmen. Weiteres Wägegut kann erst addiert werden, wenn die Anzeige ≤ Null. Wägegut B auflegen. Nach erfolgter Stillstandskontrolle ertönt ein Signalton. Der Wägewert wird in den Summenspeicher addiert und ggf. ausgedruckt. Die Anzahl Wägungen gefolgt vom aktuell aufgelegtem Gewicht werden nacheinander angezeigt. Nach Bedarf weiteres Wägegut wie vorhergehend beschrieben summieren. Darauf achten, dass das Wägesystem zwischen den einzelnen Wägungen entlas- tet werden muss. Dieser Vorgang kann 99-mal bzw. so oft wiederholt werden bis der Kapazität des Wägesystem erschöpft ist.

Anzeigen und löschen der Wägedaten, sowie Musterprotokoll siehe Kap. 7.831 KIB-TM-BA_IA-d-1912

Bevor die Waage Teile zählen kann, muss sie das durchschnittliche Stückgewicht, die so genannte Referenz kennen. Dazu muss eine bestimmte Anzahl der zu zäh- lenden Teile aufgelegt werden. Die Waage ermittelt das Gesamtgewicht und teilt es durch die Anzahl der Teile, die so genannte Referenzstückzahl. Auf Basis des be- rechneten durchschnittlichen Stückgewichts wird anschließend die Zählung durchge- führt. Hier gilt: Je höher die Referenzstückzahl, desto größer die Zählgenauigkeit. Im Wägemodus gedrückt halten bis die Anzeige „P 10“ zur Einstellung der Referenzstückzahl angezeigt wird.

Mit gewünschte Referenzstückzahl (z.B. 100) einstel- len, wählbar P 10, P 20, P 50, P100, P 200. So viele Zählteile (z.B. 100 Stück) auflegen, wie die einge- stellte Referenzstückzahl verlangt und mit bestätigen. Die Waage errechnet das Referenzgewicht (Durchschnitts- gewicht je Teil). Die aktuelle Stückzahl (z.B. 100 Stück) wird angezeigt.

Referenzgewicht abnehmen. Ab hier befindet sich die Waa- ge im Stückzählmodus und zählt alle Teile, die sich auf der Wägeplatte befinden. Zurück in den Wägemodus mit .KIB-TM-BA_IA-d-1912 32

Das Prozentwägen ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Referenzgewicht. Im Wägemodus drücken (ca. 3 Sek.) bis „rEF 10% an- gezeigt wird. Mit gewünschten Prozentwert, der als Referenz dienen soll, einstellen (wählbar rEF 10, rEF 20, rEF 50, rEF 100, rEF 200, rEF 500). Probe, die dem eingestellten Prozentwert entspricht, auf die Wägeplatte legen und drücken. „-------%“ wird kurz an- gezeigt. Der Prozentwert der Probe wird angezeigt.

Referenzgewicht abnehmen Die Anzeige geht zurück auf „0.0 %“ Prüfling auflegen. In der Anzeige erscheint der Prozentwert des Prüflings in Bezug auf das Referenzgewicht.

Zurück in den Wägemodus durch erneutes Drücken von .33 KIB-TM-BA_IA-d-1912

Die Tierwägefunktion eignet sich im Wägen von unruhigen Wägegütern. Das Wägesystem bildet von mehreren Wägewerten einen stabilen Mittelwert und zeigt diesen an. Das Tierwägeprogramm kann entweder durch Aufrufen des Menüblocks „P4 OTH“ „ANM“ „ON“ (s. Kap. 8) aktiviert werden, oder schneller über die Tas- tenkombination

Bei aktiver Tierwägefunktion wird der Indikator HOLD angezeigt.

Wägegut auf das Wägesystem bringen, warten bis es sich etwas beruhigt hat. und gleichzeitig drücken, einen Signalton ertönt d.h. die Tierwägefunk- tion ist aktiv . Während der Mittelwertbildung kann Wägegut hinzugefügt oder abgenomen wer- den, da der Wägewert ständig aktualisiert wird. Zur Deaktivierung der Tierwägefunktion und gleichzeitig drücken.KIB-TM-BA_IA-d-1912 34

Im Menüpunkt „P4 OTH“ „LOCK“ (s. Kap. 8) kann die Tastatursperre aktiviert / deaktiviert werden. Bei aktivierter Funktion wird nach 10 Minuten ohne Tastendruck die Tastatur ge- sperrt. Bei Tastendruck wird „K-LCK“ angezeigt.

Zum Aufheben der Sperre , und gleichzeitig gedrückt halten (2 s) bis „U LCK“ angezeigt wird.

7.14 Hinterleuchtung der Anzeige

gedrückt halten (3s) bis „setbl“ angezeigt wird. erneut drücken, die aktuelle Einstellung wird angezeigt. Mit gewünschte Einstellung wählen. Eingabe mit speichern oder mit verwerfen. Zurück in den Wägemodus mit . bl on Hinterleuchtung ständig eingeschaltet bl off Hinterleuchtung ausgeschaltet bl Auto Automatische Hinterleuchtung nur bei Belastung der Wägeplatte oder Tastendruck.35 KIB-TM-BA_IA-d-1912

7.15 Automatische Abschaltfunktion „AUTO OFF“

Das Gerät wird automatisch in der eingestellten Zeit ausgeschaltet, wenn das Anzeigegerät oder die Wägebrücke nicht bedient werden. gedrückt halten (3s) bis „setbl“ angezeigt wird. Mit AUTO OFF- Funktion aufrufen drücken, die aktuelle Einstellung wird angezeigt. Mit gewünschte Einstellung wählen. of 0 Funktion deaktiviert of 3 Wägesystem wird nach 3 min ausgeschaltet of 5 Wägesystem wird nach 5 min ausgeschaltet of 15 Wägesystem wird nach 15 min ausgeschaltet of 30 Wägesystem wird nach 30 min ausgeschaltet Eingabe mit speichern oder mit verwerfen. Zurück in den Wägemodus mit .KIB-TM-BA_IA-d-1912 36

7.16 Datum und Uhrzeit einstellen

Im Menüpunkt „P8 ind“ „dAtE“ bzw. „tIME“ (s. Kap. 8) können Datum und Uhrzeit wie folgt gesetzt werden: Datum einstellen: Menüpunkt „dAtE“ anwählen mit bestätigen, das zuletzt eingegebene Datum wird angezeigt. Die erste Stelle blinkt (Beispiel) Mit den Navigationstasten wie unter Kap. 2.1.1 beschrieben, aktuelles Datum eingeben und mit bestätigen. Das aktuelle Datum wird im Standby-Modus angezeigt. Uhrzeit einstellen: Menüpunkt „tiME“ anwählen Mit bestätigen, die zuletzt eingestellte Uhrzeit wird angezeigt. Die erste Stel- le blinkt. (Beispiel) Mit den Navigationstasten wie unter Kap. 2.1.1 beschrieben, aktuelle Uhrzeit ein- geben und mit bestätigen. Die Uhrzeit wird nun im Standby-Modus angezeigt.

Die Buchstaben sind in folgender Reihenfolge angeordnet:

8.1 Navigation im Menü:

Menü aufrufen Gerät einschalten und während des Selbsttests drücken.

, , nacheinander drücken der erste Menüblock „PO CHK“ wird angezeigt.

Aus dem Wägemodus: drücken und gedrückt halten, bis Pn erscheint Danach Passwort eingeben (s.o.) Menüblock anwählen Mit lassen sich die einzelnen Menüpunkte der Reihe nach anwählen. Einstellung anwählen Ausgewählten Menüpunkt mit bestätigen. Die ak- tuelle Einstellung wird angezeigt. Einstellungen ändern Mit den Navigationstasten, (s. Kap. 2.1.1) kann in die verfügbaren Einstellungen umgeschaltet werden. Einstellung bestäti- gen/Menü verlassen Entweder mit speichern oder mit verwerfen. Zurück in den Wägemodus Zum Verlassen des Menüs wiederholt drücken.KIB-TM-BA_IA-d-1912 38

Menüblock Hauptmenü Menüpunkt Untermenü Verfügbare Einstellungen / Erklärung PO CHK Wägen mit Toleranzbereich, s. Kap. 7.7 nEt H Oberer Grenzwert „Toleranzkontrolle Wägen“, Eingabe s. Kap. 7.7.1 nEt L Unterer Grenzwert „Toleranzkontrolle Wägen“, Eingabe s. Kap. 7.7.1 PCS H Oberer Grenzwert „Toleranzkontrolle Zählen“, Eingabe s. Kap. 7.7.2 PCS L Unterer Grenzwert „Toleranzkontrolle Zählen“, Eingabe s. Kap. 7.7.2 BEEP no Akustisches Signal bei Wägen mit Toleranzbe- reich ausgeschaltet

Akustisches Signal ertönt, wenn Wägegut inner- halb des Toleranzbereiches liegt

Akustisches Signal ertönt, wenn Wägegut außer- halb des Toleranzbereiches liegt rELAY on Relais Signallampe oFF P1 rEF

Nullpunkt- Einstellungen A2n0 Automatische Nullpunktkorrektur (Autozero) bei Änderung der Anzeige, Digits wählbar (0, 0.5d, 1d, 2d, 4d) 0AUto Einschalt-Nullstellbereich Lastbereich, in dem die Anzeige nach dem Einschalten der Waage auf Null gesetzt wird. Wählbar 0, 2, 5, 10, 20, 30, 50, 100 % 0rAGE Manueller Nullstellbereich Lastbereich, in dem die Anzeige bei Drücken von auf Null gesetzt wird. Wählbar 0, 2, 4, 10 , 20* , 50, 100%. 0tArE Automatisches Tarieren „on / off“, Tarierbereich einstellbar in Menüpunkt „0Auto“. P2 COM Schnittstellen- Parameter MODE CONT S0 off Fortlaufende Datenausgabe, wählbar „sende 0“, ja / nein S0 on ST1 Eine Ausgabe bei stabilem Wägewert STC Ständige Datenausgabe stabiler Wägewerte PR1

• Eine Ausgabe nach Drücken von

• Voraussetzung für Alibispeicher PR2 Manuelles Summieren, s. Kap. 7.8. Nach Drücken von wird der Wägewert in den Summenspeicher addiert und ausgegeben.39 KIB-TM-BA_IA-d-1912

AUTO* Automatisches Summieren, s. Kap. 7.9 Mit dieser Funktion werden die einzelnen Wägewerte automatisch beim Entlasten der Wage in den Sum- menspeicher addiert und ausgegeben. ASK Fernsteuerbefehle

wirel Nicht dokumentiert BAUD Baudrate wählbar 600, 1200, 2400, 4800, 9600*

7E1 7 bits, gerade Parität 7o1 7 bits, ungerade Parität 8n1* 8 bits, keine Parität PTYPE tPUP* Standarddruckereinstellung LP50 Nicht dokumentiert KCP KERN-Fernsteuerbefehle LAb LAb x Datenausgabeformat, s. nachfolgende Tab. 1 Prt Prt x LAnG eng* Standardeinstellung Englisch chn Nicht dokumentiert P3 CAL

Konfigurations- daten s. Kap. 12.4 COUNT Anzeige Interne Auflösung DECI Position des Dezimalpunktes DUAL Waagentyp, Kapazität (Max) und Ablesbarkeit (d) einstel- len off Einbereichswaage R1 inc Ablesbarkeit R1 cap Kapazität

Zweibereichswaage R1 inc Ablesbarkeit 1. Wägebereich R1 cap Kapazität 1. Wägebereich

R2 inc Ablesbarkeit 2. Wägebereich R2 cap Kapazität 2. Wägebereich CAL noLin Justierung, s. Kap. 6.9.2 Liner Linearisierung, s. Kap. 6.10.2 GrA Gravitationskonstante am Aufstellungsort GrB Gravitationskonstante am Fabrikationsort P4 OTH LOCK

Tastatursperre eingeschaltet, s. Kap. 7.13 off* Tastatursperre ausgeschaltet ANM

Tierwägen eingeschaltet, s. Kap. 7.12 off* Tierwägen ausgeschaltet SCr

Uhrzeit als Bildschirmschoner aktiviert off* Uhrzeit als Bildschirmschoner deaktiviertKIB-TM-BA_IA-d-1912 40 P5 Unt

Wägeeinheit umschalten, s. Kap. 7.5

Nicht dokumentiert P7 rSt

Werkseinstellung Mit Waageneinstellungen auf Werkseinstellung zu- rücksetzen. P8 ind dAtE Datum einstellen: Format: TTMMJJ tIME Uhrzeit einstellen: Format: HHMMSS ALibi Alibispeicher dAtA Anzahl gespeicherte Datensätze rdAtA Werte Datensatz abrufen ErASE alle Daten löschen ExPT Daten exportieren (USB-Stick) PrEt Pre-Tarewert eingeben P9 Prt

ModE 2disP, Count Export-Modus (2. Anzeige) bAUd 600, 1200, 2400, 4800,

remote Port (Port für Kommunikation zwischen PC und KIB-TM SSid_1

Werkseinstellungen sind mit * gekennzeichnet

Funktion ges perrt, wenn J ustiers chalter in eichfähiger E instellung (J us tierschalter Pos ition „LOCK “)

Tab. 1.: Musterprotokolle

• Menüeinstellung P2 Com Mode PR2

• Datenausgabe nach Drücken von

GS Bruttogewicht NT Nettogewicht TW Taragewicht NO Anzahl Wägungen Total Summe aller EinzelwägungenKIB-TM-BA_IA-d-1912 42 9 Wartung, Instandhaltung, Entsorgung

• Vor der Reinigung das Gerät bitte von der Betriebsspannung trennen.

• Keine aggressiven Reinigungsmittel (Lösungsmittel o.Ä.) benutzen.

9.2 Wartung, Instandhaltung

Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen.

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen.43 KIB-TM-BA_IA-d-1912

Fehlermeldung Beschreibung

Überlast, wenn das Gewicht die Kapazität von +9d über- steigt

Unterlast (weniger als 20 d)

Das Gewicht ist zu niedrig (geringer als -20 d)

Nullstellbereich beim Einschalten der Waage überschrit- ten. Nullstellbereich beim Einschalten der Waage bzw. Beim Drücken von überschritten.

Eichstecker nicht korrekt angeschlossen Wird angezeigt, beim Nullstellen der Waage mit , ohne Last

Beim Stückzählen und Prozentwägen: Gewichtswert < Null

Beim Summieren: Gesamtzahl der Wägungen über 999

Beim Summieren: Gesamtgewicht über 999999

Justierung fehl geschlagen

Tastenfeld frei Kapazität der Batterie erschöpft. (Batteriespannung unter 5.7 V, bei weniger als 5.4 V er- folgt automatische Abschaltung) Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.KIB-TM-BA_IA-d-1912 44 10 Schnittstelle RS 232 Mit der RS 232C Schnittstelle können Wägedaten je nach Einstellung im Menü au- tomatisch oder durch Drücken von über die Schnittstelle ausgegeben werden. Die Datenübertragung erfolgt asynchron im ASCII - Code. Für die Kommunikation zwischen Wägesystem und Drucker müssen folgende Bedin- gungen erfüllt sein:

• Anzeigegerät mit einem geeigneten Kabel mit der Schnittstelle eines Druckers verbinden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN- Schnittstellenkabel sichergestellt.

• Kommunikationsparameter (Baudrate, Bits und Parität) von Anzeigegerät und Drucker müssen übereinstimmen. Detaillierte Beschreibung der Schnittstel- lenparameter siehe Kap. 8, Menüblock „P2 COM“.

10.1 Technische Daten

Anschluss 4 pin d-Subminiaturbuchse

Ausgang Pin3 GND Signalerde Pin4 N/C Not connected Baud-Rate 600/1200/2400/4800/9600 wählbar Parität 8 bits, keine Parität / 7 bits, gerade Parität / 7 bits, ungerade Parität wählbar45 KIB-TM-BA_IA-d-1912

10.2 Drucker Betrieb / Musterprotokolle (KERN YKB-01N)

1. Kontinuierliche Datenausgabe

2. Datenausgabe nach Drücken von

(Menüeinstellungen: P2 Com Mode Pr1, Änderungen in den Menüeinstellungen Lab und Prt haben keinen Einfluß auf das Layout des Musterprotokolls) Menüeinstellung P2 Com LAb 0 / Prt 0~3 oder LAb 3 / Prt 4~7:

3. Datenausgabe nach Drücken von

Anzahl Wägungen TOTAL Summe aller Einzelwägungen <lf> Leerzeile <lf> Leerzeile47 KIB-TM-BA_IA-d-1912

10.3 Ausgabeprotokoll (Kontinuierliche Ausgabe)

KCP (KERN communication protocol) besteht aus Befehlen, mit denen die KERN Waagen über die Schnittstelle gesteuert werden können.

• Befehle mit CR/LF-Zeichen abschließen.

• Ausführliche Informationen finden sie im KCP-Handbuch, verfügbar auf unserer KERN- Hompage (www.kern-sohn.com). Folgende Befehle werden unterstützt: @ Cancel

• Die Zeit zwischen zyklischen Abfragen bzw. beim Senden von Befehlen (Polling) über die Schnittstellen muss größer als 100 ms sein.49 KIB-TM-BA_IA-d-1912 11 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte das Anzeigegerät kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne be- gonnen werden. Hilfe: Störung Mögliche Ursache

Die Gewichtsanzeige leuchtet nicht.

• Das Anzeigegerät ist nicht eingeschaltet.

• Die Verbindung zum Netz ist unterbrochen (Netz- kabel defekt).

• Die Netzspannung ist ausgefallen.

• Die Batterien / Akkus sind falsch eingelegt oder leer

• Es sind keine Batterien / Akkus eingelegt.

Die Gewichtsanzeige ändert sich fortwährend

• Luftzug/Luftbewegungen

• Vibrationen des Tisches/Bodens

• Die Wägeplatte hat Berührung mit Fremdkörpern.

• Elektromagnetische Felder/ Statische Aufla- dung(anderen Aufstellort wählen/ falls möglich stö- rendes Gerät ausschalten)

Das Wägeergebnis ist offensichtlich falsch

• Die Waagenanzeige steht nicht auf Null

• Die Justierung stimmt nicht mehr.

• Es herrschen starke Temperaturschwankungen.

• Die Anwärmzeit wurde nicht eingehalten.

• Elektromagnetische Felder / Statische Aufladung (anderen Aufstellort wählen / falls möglich, stören- des Gerät ausschalten )

Beim Auftreten anderer Fehlermeldungen Anzeigegerät aus- und nochmals einschal- ten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.KIB-TM-BA_IA-d-1912 50 12 Installation Anzeigegerät / Wägebrücke

• Die Installation / Konfiguration eines Wägesystems darf nur von einer Fachkraft mit fundierten Kenntnissen im Umgang mit Waagen durchge- führt werden.

12.1 Technische Daten

Versorgungsspannung 12 V / 1000mA Max. Signalspannung 5V Nullstellbereich 0-2mV Empfindlichkeit ≥ 0.15uV/d Widerstandswert 87 - 1100 Ω

12.2 Aufbau des Wägesystems

An das Anzeigegerät lässt sich jede analoge Lastzelle anschließen, die den geforder- ten Spezifikationen entspricht. Folgende Daten müssen für die Auswahl der Lastzelle bekannt sein:

• Waagenkapazität Diese entspricht normalerweise dem schwersten Wägegut, das gewogen werden soll.

• Vorlast Diese entspricht dem Gesamtgewicht aller Teile, die auf die Wägezelle zu liegen kommen, z. B. Oberteil der Plattform, Wägeplatte usw.

• Gesamter Nullstellbereich Dieser setzt sich zusammen aus dem Einschalt-Nullstellbereich (± 2%)und dem Nullstellbereich, der dem Anwender mit der ZERO-Taste zur Verfü- gung steht (2%). Der gesamte Nullstellbereich beträgt also 4 % der Waa- genkapazität. Die Addition von Waagenkapazität, Vorlast und gesamten Nullstellbereich ergibt die erforderliche Kapazität der Wägezelle. Um eine Überlastung der Wägezelle zu vermeiden, sollte eine zusätzliche Sicherheitsmarge eingerechnet werden.

• Kleinster gewünschte Anzeigeschritt51 KIB-TM-BA_IA-d-1912

12.3 Plattform anschließen

Anzeigegerät vom Netz trennen. Die einzelnen Leitungen des Lastzellenkabels an der Platine anlöten (s. Abb.).

Bei 4-Leiter-Wägezellen oder -Anschlussboxen (Junctionboxen) müssen die Lötpunkte J1 und J2 gebrückt werden.

12.4 Anzeigegerät konfigurieren

+ Menü-Übersicht, s. Kap. 8 Menü aufrufen: Gerät einschalten und während des Selbsttests drücken. „Pn“ wird angezeigt , , nacheinander drücken, der erste Menüblock „PO CHK“ wird angezeigt. wiederholt drücken, bis „P3 CAL“ angezeigt wird.

Mit bestätigen. „CoUnt“ wird angezeigt.

Navigation im Menü Mit lassen sich die einzelnen Menüpunkte der Reihe nach anwählen. Ausgewählten Menüpunkt mit bestätigen. Die aktuelle Einstellung wird angezeigt. Mit den Navigationstasten (s. Kap. 2.1.1) kann in die verfüg- baren Einstellungen umgeschaltet werden. Entweder mit speichern oder mit verwerfen. Zum Verlassen des Menüs wiederholt drücken. Parameterauswahl

1. Anzeige Interne Auflösung

drücken, die interne Auflösung wird angezeigt. Mit zurück ins Menü. Mit weiteren Menüpunkt anwählen.53 KIB-TM-BA_IA-d-1912

2. Position Dezimalpunkt

drücken, die aktuell eingestellte Position des Dezimal- punktes wird angezeigt. Mit gewünschte Einstellung wählen. Wählbar 0, 0.0, 0.00, 0.000, 0.0000. Eingabe mit bestätigen. Mit weiteren Menüpunkt anwählen.

3. Waagentyp, Kapazität und Ablesbarkeit

drücken, die aktuelle Einstellung wird angezeigt. Mit gewünschte Einstellung auswählen. „off“ Einbereichswaage „on“ Zweibereichswaage

Mit bestätigen, die Anzeige zur Eingabe der Ablesbar- keit (bei Zweibereichswaage für ersten Wägebereich). drücken, die aktuelle Einstellung wird angezeigt.KIB-TM-BA_IA-d-1912 54 Mit gewünschte Einstellung wählen und mit bestätigen.

drücken, die Anzeige zur Eingabe der Kapazität er- scheint (bei Zweibereichswaage für ersten Bereich)

drücken, die aktuelle Einstellung wird angezeigt. Mit den Navigationstasten (s. Kap. 2.1.1) gewünschte Ein- stellung wählen, die jeweils aktive Stelle blinkt.

Mit bestätigen. Bei Einbereichswaage ist die Eingabe von Kapazität / Ab- lesbarkeit beendet. entweder bei Einbereichswaage drücken, das Gerät kehrt zurück ins Menü. Mit nächsten Menüpunkt „CAL“ aufrufen. oder Bei Zweibereichswaage Ablesbarkeit und Kapazität des zweiten Wägebereichs eingeben.

drücken, die Anzeige zur Eingabe der Ablesbarkeit des zweiten Wägebereichs erscheint. drücken, die aktuelle Einstellung wird angezeigt. Mit gewünschte Einstellung wählen und mit bestätigen.55 KIB-TM-BA_IA-d-1912 drücken, die Anzeige zur Eingabe der Kapazität des zweiten Wägebereichs erscheint. drücken, die aktuelle Einstellung wird angezeigt. Mit den Navigationstasten (s. Kap. 2.1.1) gewünschte Ein- stellung wählen, die jeweils aktive Stelle blinkt. Eingabe mit bestätigen. wiederholt drücken, das Gerät kehrt zurück ins Menü. Mit nächsten Menüpunkt „CAL“ aufrufen.

4. Justierung oder Linearisierung

Nach Eingabe der Konfigurationsdaten ist eine Justierung oder Linearisierung durchzuführen. Durchführung Justierung siehe Kap. 6.9 Schritt 4 bzw. Li- nearisierung s. Kap. 6.10.

Mit bestätigen, die aktuelle Einstellung wird angezeigt. Mit bestätigen, mit gewünschte Einstellung aus- wählen noLin = Justierung LineAr = Linearisierung

13 Konformitätserklärung / Prüfzertifikat Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter:

www.kern-sohn.com/ceKIB-TM-BA_IA-d-1912 56 Hinweis gemäß Batterieverordnung – BattV QYP 05 (Rev. 1.0)

Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen:

Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet. Batterien /Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden. Dabei muss das übliche Gebrauchsende der Batterien/Akkus erreicht sein, ansons- ten muss Vorsorge gegen Kurzschluss getroffen werden.

Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durch- gestrichenen Mülltonne und dem chemischen Symbol (Cd = Cadmium, Hg = Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig aus- schlaggebenden Schwermetalls versehen.

Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne.

Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbrau- cher üblicherweise entledigen.2 KIB-TM-BA_IA-e-1912
