BEDIENUNGSANLEITUNG BFB 600K1SAM Kern

Betriebs- und Installationsanleitung Anzeigegerät Operating and Installation Instructions Display device Instructions d’utilisation et d’installation Appareil d’affichage

KFB/KFN-TAM-BA_IA-def-1832Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals

Version 3.2 02/2018 Betriebs- und Installationsanleitung Anzeigegeräte

8.1 Übersicht nicht eichfähige Wägesysteme (Kontakte der Leiterplatte [K1] nicht

kurzgeschlossen) ................................................................................................................................... 39

8.2 Übersicht geeichte Wägesysteme (Kontakte der Leiterplatte [K1] mit einem Jumper

12.4.1 Geeichte Wägesysteme (Kontakte der Leiterplatte [K1] mit einem Jumper kurzgeschlossen)

12.4.2 Nicht eichfähige Wägesysteme (Kontakte der Leiterplatte [K1] nicht kurzgeschlossen) ..... 62

13 Anhang ......................................................................................................... 66 13.1 Abmessungen Tischfuß / Wandhalterung ................................................................................ 66 13.2 Konformitätserklärung / Bauartzulassung ................................................................................ 67KFB/KFN-TAM-BA_IA-d-1832 4 1 Technische Daten KERN (Typ) KFB-TAM KFN-TAM Markenbezeichnung KFB-TM KFN-TM Anzeige 5 ½ - stellig Auflösung (geeicht) 6000 Single (Max.) 6.000 e Dual (Max.) 3.000 e Auflösung (nicht geeicht) 30.000 Wägebereiche 2 Ziffernschritte 1,2,5,…10n Wägeeinheiten kg Funktionen Wägen mit Toleranzbereich, Summieren, Tierwägen Display LCD 52 mm Ziffern, hinterleuchtet DMS-Wägezellen 80-100 Ω. Max. 4 Stück à 350 Ω; Empfindlichkeit 2-3 mV/V Bereichskalibrierung Wir empfehlen ≥ 50 % Max. Datenausgabe RS232 Stromversorgung Eingangspannung 220 V – 240 V, 50 Hz Netzteil Sekundärspannung 12V, 500mA Gehäuse 250 x 160 x 58 266 x 165 x 96 Zulässige Umgebungstemperatur 0°C – 40°C (nicht geeicht) -10°C – 40°C (geeicht) Nettogewicht 1.5 kg 2 kg Akku (Option) Betriebs/-Ladezeit 35 h / 12 h 90 h / 12 h Schnittstelle RS 232 Standard Option Stativ KERN BFS-07, Option Tischfuß inkl. Wandhalterung Standard IP-Schutz - IP 67 nach DIN 60529 (nur im Akkubetrieb)5 KFB/KFN-TAM-BA_IA-d-1832 2 Geräteübersicht KFB-TAM: Kunststoffausführung

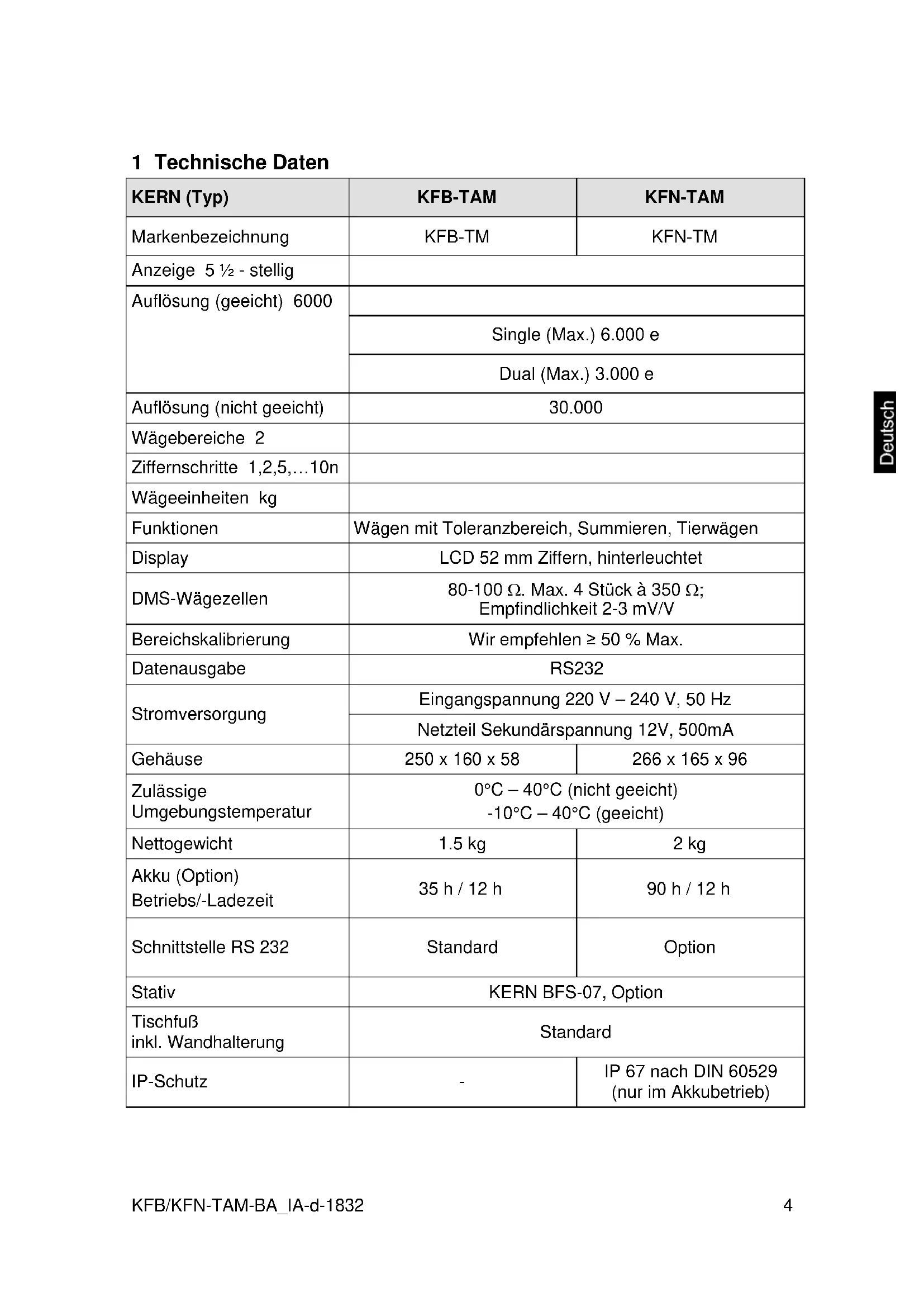

7. Eingang Anschluss Lastzellenkabel

8. Führungsschiene Tischfuß/Stativ

9. Anschlag Tischfuß/Stativ

10. Anschluss Netzadapter

11. JustierschalterKFB/KFN-TAM-BA_IA-d-1832 6

KFN-TAM: Edelstahlausführung

6. Eingang Anschluss Lastzellenkabel

7. Anschluss Netzadapter7 KFB/KFN-TAM-BA_IA-d-1832

2.1 Tastaturübersicht

• Bei numerischer Eingabe blinkende Ziffer erhöhen

• Im Menü vorwärts blättern

• Anzeige Gesamtsumme Navigationstaste

• Ziffernanwahl nach rechts

• Wägewert in Summenspeicher addieren Navigationstaste

• Ziffernanwahl nach links

• Wägedaten über Schnittstelle übermitteln

• Umschalten Bruttogewicht Nettogewicht ESC

• Zurück ins Menü/Wägemodus

• Tierwägefunktion aufrufen

• Wägen mit Toleranzbereich aufrufen

• Summenspeicher löschenKFB/KFN-TAM-BA_IA-d-1832 8

2.1.1 Numerische Eingabe über Navigationstasten

drücken, die aktuelle Einstellung wird angezeigt. Die erste Ziffer blinkt und kann jetzt geändert werden. Soll die erste Ziffer nicht geändert werden drücken, die zweite Ziffer be- ginnt zu blinken. Bei jedem Drücken von wechselt die Anzeige zur nachfolgenden Ziffer, nach der letzten Ziffer wechselt die Anzeige wieder zur ersten Ziffer. Um die gewählte (blinkende) Ziffer zu ändern, so oft drücken, bis der ge- wünschte Wert angezeigt wird. Wählen Sie anschließend mit weitere Ziffern an und ändern diese mit . Eingabe mit abschließen.9 KFB/KFN-TAM-BA_IA-d-1832

2.2 Anzeigenübersicht

Anzeige Bedeutung Wägebereich 1 Wägebereich 2 Kapazität des Akkus bald erschöpft STABLE Stabilitätsanzeige ZERO Nullanzeige GROSS Bruttogewicht NET Nettogewicht AUTO Automatisches Summieren aktiv Kg Wägeeinheit M+ Summieren LED

Indikatoren für Wägen mit ToleranzbereichKFB/KFN-TAM-BA_IA-d-1832 10 3 Grundlegende Hinweise (Allgemeines)

3.1 Bestimmungsgemäße Verwendung

Das von Ihnen erworbene Anzeigegerät in Kombination mit einer Wägeplatte dient zum Bestimmen des Wägewertes von Wägegut. Es ist zur Verwendung als „nicht- selbsttätiges Wägesystem“ vorgesehen, d.h. das Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewer- tes kann der Wägewert abgelesen werden.

3.2 Sachwidrige Verwendung

Anzeigegerät nicht für dynamische Verwiegungen verwenden. Werden kleine Men- gen vom Wägegut entnommen oder zugeführt, so können durch die in dem Anzeige- gerät vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt wer- den! (Beispiel: Langsames herausfließen von Flüssigkeiten aus einem auf der Waa- ge befindlichen Behälter.) Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen. Stöße und Überlastungen der Wägeplatte über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Wä- geplatte oder Anzeigegerät könnte hierdurch beschädigt werden. Anzeigegerät niemals in explosionsgefährdeten Räumen betreiben. Die Serienaus- führung ist nicht Ex-geschützt. Das Anzeigegerät darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung des Anzei- gegerätes führen. Das Anzeigegerät darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizu- geben.

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung

• Verwendung außerhalb der beschriebenen Anwendungen

• Veränderung oder Öffnen des Gerätes

• Mechanische Beschädigung und Beschädigung durch Medien, Flüssigkeiten, natürlichem Verschleiß und Abnützung

• Nicht sachgemäße Aufstellung oder elektrische Installation

• Überlastung des Messwerkes11 KFB/KFN-TAM-BA_IA-d-1832

3.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften des Anzeigegerätes und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Anzeigegeräten sowie der hierfür notwen- digen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. Im akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kosten- günstig Prüfgewichte und Anzeigegeräte mit angeschlossener Wägeplatte kalibriert werden (Rückführung auf das nationale Normal). 4 Grundlegende Sicherheitshinweise

4.1 Hinweise in der Betriebsanleitung beachten

Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durchlesen, selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Waagen verfügen.

4.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden. 5 Transport und Lagerung

5.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.

5.2 Verpackung/Rücktransport

Alle Teile der Originalverpackung für einen eventuell not- wendigen Rücktransport aufbewahren. Für den Rücktransport ist nur die Originalverpackung zu verwenden. Vor dem Versand alle angeschlossenen Kabel und lo- sen/beweglichen Teile trennen. Evt. vorgesehene Transportsicherungen wieder anbringen. Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen verrutschen und Beschädigung sichern.KFB/KFN-TAM-BA_IA-d-1832 12 6 Auspacken und Aufstellen

6.1 Aufstellort, Einsatzort

Die Anzeigegeräte sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihr Anzeigegerät und Ihre Wägeplatte wählen. Am Aufstellort folgendes beachten:

• Wägeplattform auf eine stabile, gerade Fläche stellen;

• extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben der Heizung oder direkte Sonneneinstrahlung vermeiden;

• Anzeigegerät und Wägeplatte vor direktem Luftzug durch geöffnete Fenster und Türen schützen;

• Erschütterungen während des Wägens vermeiden;

• Anzeigegerät und Wägeplatte vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;

• Setzen Sie das Anzeigegerät nicht über längere Zeit starker Feuchtigkeit aus. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Ge- rät ca. 2 Stunden bei Raumtemperatur.

• statische Aufladung von Wägegut, Wägebehälter vermeiden. Beim Auftreten von elektromagnetischen Feldern ( z.B. durch Mobiltelefone oder Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden.

6.2 Auspacken und Aufstellen

Das Anzeigegerät vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und am vorgesehenen Arbeitsplatz aufstellen. Das Anzeigegerät so aufstellen, dass es gut bedient und eingesehen werden kann.

6.3 Lieferumfang/Serienmäßiges Zubehör:

• Tischfuß inkl. Wandhalterung

• Betriebsanleitung13 KFB/KFN-TAM-BA_IA-d-1832

6.4 Transportsicherung (Abbildungsbeispiel)

Bitte Beachten, wenn Anzeigegerät in Verbindung mit einer Plattform mit Transport- sicherung verwendet wird, muss diese Transportsicherung vor Verwendung gelöst werden.

Sobald in der Anzeige der Waage eine Fehlermeldung erscheint, darf die Waage nicht mehr eingesetzt werden. z. Bsp. Err 4

Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN.

6.7 Akkubetrieb (Option)

Der Akku sollte vor der ersten Benutzung mindestens 12 Stunden über das Netzteil geladen werden. Erscheint in der Gewichtsanzeige ist die Kapazität des Akkus bald erschöpft. Das Gerät ist noch ca. 10 Stunden betriebsbereit, danach schaltet sie sich automa- tisch ab. Akku über das mitgelieferte Netzteil laden. Die LED-Anzeige informiert Sie während des Ladens über den Ladezustand des Ak- kus. rot: Spannung unter das vorgeschriebene Minimum abgefallen. grün: Akku ist vollständig geladen gelb: Akku wird geladen Zur Schonung des Akkus kann die automatische Abschaltfunktion „AUTO OFF„ akti- viert werden, siehe Kap. 7.14. TransportsicherungKFB/KFN-TAM-BA_IA-d-1832 14

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss je- des Anzeigegerät mit angeschlossener Wägeplatte – gemäß dem zugrunde liegen- den physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbe- schleunigung abgestimmt werden (nur wenn das Wägesystem nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang muss bei der ersten Inbe- triebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungs- temperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfiehlt es sich zudem, das Anzeigegerät auch im Wägebetrieb periodisch zu justieren.

• Bei Wägesystemen mit einer Auflösung < 15 000 Teilungsschritte wird eine Justierung empfohlen. Bei Wägesystemen mit einer Auflösung > 15 000 Teilungsschritte wird eine Linearisierung (s. Kap. 6.10) empfohlen.

• Erforderliches Justiergewicht bereitstellen. Das zu verwendende Jus- tiergewicht ist abhängig von der Kapazität des Wägesystems. Justie- rung möglichst nahe an der Höchstlast des Wägesystems durchführen. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern- sohn.com.

• Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabi- lisierung ist erforderlich.

6.8.1 Geeichte Wägesysteme

Bei geeichten Wägesystemen ist der Menüpunkt für die Justierung „P2 mode“ gesperrt. KERN KFB-TAM Um die Zugriffsperre aufzuheben, muss die Siegelmarke zerstört und der Jus- tierschalter betätigt werden. Position des Justierschalters siehe Kap. 6.10. KERN KFN-TAM Um die Zugriffsperre aufzuheben, muss vor Menüaufruf die Siegelmarke zer- stört und die beiden Kontakte der Leiterplatte [K2] mit einem Jumper kurzge- schlossen werden (siehe Kap. 6.10). Achtung: Nach Zerstörung der Siegelmarke muss das Wägesystem durch eine autori- sierte Stelle neu geeicht und eine neue Siegelmarke angebracht werden, be- vor es wieder in eichpflichtige Anwendungen verwendet werden darf.15 KFB/KFN-TAM-BA_IA-d-1832 Menü aufrufen:

1. Gerät einschalten und während des Selbsttests

2. , , nacheinander drücken der erste Menü-

block „PO CHK“ wird angezeigt.

3. wiederholt drücken, bis „P2 mode“ angezeigt wird.

Bei Modell KFB-TAM Justierschalter betätigen.

4. drücken und mit eingestellten Waagentyp aus-

wählen. = Einbereichswaage = Zweibereichswaage = Mehrteilungswaage

6. wiederholt drücken, bis „CAL“ angezeigt wird.

7. Mit bestätigen und mit Einstellung „noLin“ aus-

wählen.KFB/KFN-TAM-BA_IA-d-1832 16 Justierung durchführen: Menüeinstellung „noLin“ mit bestätigen. Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden.

Stabilitätsanzeige abwarten, dann drücken.

Das aktuell eingestellte Justiergewicht wird angezeigt.

Zum Ändern mit den Navigationstasten (s. Kap. 2.1.1) ge- wünschte Einstellung wählen, die jeweils aktive Stelle blinkt. Mit bestätigen.

Justiergewicht vorsichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.

Nach erfolgreicher Justierung führt die Waage einen Selbst- test durch. Während des Selbsttests Justiergewicht abneh- men, die Waage kehrt automatisch in den Wägemodus zu- rück. Bei einem Justierfehler oder falschem Justiergewicht wird eine Fehlermeldung angezeigt, Justiervorgang wiederholen.17 KFB/KFN-TAM-BA_IA-d-1832

6.8.2 Nicht eichfähige Wägesysteme

1. Gerät einschalten und während des Selbsttests

2. , , nacheinander drücken der erste Menü-

block „PO CHK“ wird angezeigt.

3. wiederholt drücken, bis „P3 CAL“ angezeigt wird.

4. Mit bestätigen. wiederholt drücken, bis „CAL“ an-

5. Mit bestätigen, die aktuelle Einstellung wird angezeigt.

Mit bestätigen, mit gewünschte Einstellung aus- wählen noLin = Justierung LineAr = Linearisierung, s. Kap. 6.9

Justierung durchführen: Menüeinstellung „noLin“ mit bestätigen. Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden.

Stabilitätsanzeige abwarten, dann drücken.

Das aktuell eingestellte Justiergewicht wird angezeigt.

Zum Ändern mit den Navigationstasten (s. Kap. 2.1.1) ge- wünschte Einstellung wählen, die jeweils aktive Stelle blinkt. Mit bestätigen.

Justiergewicht vorsichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.

Nach erfolgreicher Justierung führt die Waage einen Selbst- test durch. Während des Selbsttests Justiergewicht abneh- men, die Waage kehrt automatisch in den Wägemodus zu- rück. Bei einem Justierfehler oder falschem Justiergewicht wird eine Fehlermeldung angezeigt, Justiervorgang wieder- holen.KFB/KFN-TAM-BA_IA-d-1832 18

Die Linearität gibt die größte Abweichung der Gewichtsanzeige einer Waage zum Wert des jeweiligen Prüfgewichts nach Plus und Minus über den gesamten Wägebe- reich an. Wird bei der Prüfmittelüberwachung eine Linearitätsabweichung festgestellt, kann diese durch eine Linearisierung verbessert werden.

• Bei Waagen mit einer Auflösung > 15 000 Teilungsschritte wird die Durchführung einer Linearisierung empfohlen.

• Die Linearisierung darf nur von einer Fachkraft mit fundierten Kennt- nissen im Umgang mit Waagen durchgeführt werden.

• Die zu verwendenden Prüfgewichte müssen auf die Spezifikationen der Waage abgestimmt sein, s. Kap. „Prüfmittelüberwachung“.

• Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabilisierung ist erforderlich.

• Nach erfolgter Linearisierung wird eine Kalibrierung empfohlen, s. Kap. „Prüfmittelüberwachung“.

• Bei geeichten Wägesystemen ist die Justierung gesperrt. Um die Zu- griffsperre aufzuheben, muss die Siegelmarke zerstört und der Jus- tierschalter betätigt werden. Position des Justierschalters siehe Kap.

6.9.1 Geeichte Wägesysteme

Menüpunkt P2 modeCalLiner aufrufen, s. Kap. 6.8.1

Mit bestätigen, die Passwortabfrage „Pn“ wird ange- zeigt.

, , oder , , nacheinander drü- cken. Darauf achten, dass sich keine Gegenstände auf der Wäge- platte befinden.

Stabilitätsanzeige abwarten, dann drücken.

Bei Anzeige „Ld 1“ erstes Justiergewicht (1/3 Max) vorsichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwar- ten, dann drücken.

Bei Anzeige „Ld 2“ zweites Justiergewicht (2/3 Max) vor- sichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.

Bei Anzeige „Ld 3“ drittes Justiergewicht (Max) vorsichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwar- ten, dann drücken.19 KFB/KFN-TAM-BA_IA-d-1832 Nach erfolgreicher Linearisierung führt die Waage einen Selbsttest durch. Während des Selbsttests Justiergewicht abnehmen, die Waage kehrt automatisch in den Wägemo- dus zurück.

6.9.2 Nicht geeichte Wägesysteme

Menüpunkt P3 CALCalLiner aufrufen, s. Kap. 6.8.1

Mit bestätigen, die Passwortabfrage „Pn“ wird ange- zeigt.

, , oder , , nacheinander drü- cken. Darauf achten, dass sich keine Gegenstände auf der Wäge- platte befinden.

Stabilitätsanzeige abwarten, dann drücken.

Bei Anzeige „Ld 1“ erstes Justiergewicht (1/3 Max) vorsichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwar- ten, dann drücken.

Bei Anzeige „Ld 2“ zweites Justiergewicht (2/3 Max) vor- sichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.

Bei Anzeige „Ld 3“ drittes Justiergewicht (Max) vorsichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwar- ten, dann drücken.

Nach erfolgreicher Linearisierung führt die Waage einen Selbsttest durch. Während des Selbsttests Justiergewicht abnehmen, die Waage kehrt automatisch in den Wägemo- dus zurück.KFB/KFN-TAM-BA_IA-d-1832 20

Allgemeines: Nach der EU-Richtlinie 2014/31EU müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich): a) Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung be- stimmt wird. b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizinischen und pharmazeutischen Labor. c) Zu amtlichen Zwecken. d) bei der Herstellung von Fertigpackungen. Bitte wenden Sie sich im Zweifelsfall an Ihr örtliches Eichamt.

Eichhinweise: Für eine geeichte Waage liegt eine EU Bauartzulassung vor. Wird die Waage wie oben beschrieben im eichpflichtigen Bereich eingesetzt, so muss diese geeicht sein und regelmäßig nachgeeicht werden. Die Nacheichung erfolgt nach den jeweiligen gesetzlichen Bestimmungen der Län- der. Die Eichgültigkeitsdauer in Deutschland z. B. beträgt für Waagen in der Regel 2 Jahre. Die gesetzlichen Bestimmungen des Verwendungslandes sind zu beachten!

• Die Eichung des Wägesystems ist ohne die „Siegelmarken“ ungültig.21 KFB/KFN-TAM-BA_IA-d-1832 Hinweise zu geeichten Wägesystemen KFB-TAM: Zugang zur Leiterplatte:

• Siegelmarke entfernen

• Bei Einsatz des Anzeigegerätes als eichfähiges Wägesystem müssen die Kontakte der Leiterplatte mit einem Jumper kurzgeschlossen [K1] werden. Bei nicht eichfähigen Wägesystemen den Jumper entfernen.

Bei geeichten Wägesystemen ist der Menüpunkt für die Justierung „P2 mode“ ge- sperrt. Um die Zugriffsperre aufzuheben, muss die Siegelmarke zerstört und der Justier- schalter betätigt werden. Position Siegelmarken und Justierschalter:

1. Selbstzerstörende Siegelmarke

3. Abdeckung Justierschalter

4. Selbstzerstörende Siegelmarke

[K1]KFB/KFN-TAM-BA_IA-d-1832 22 KFN-TAM: Zugang zur Leiterplatte:

• Siegelmarke entfernen

• Bei Einsatz des Anzeigegerätes als eichfähiges Wägesystem müssen die Kontakte der Leiterplatte mit einem Jumper kurzgeschlossen [K1] werden. Bei nicht eichfähigen Wägesystemen den Jumper entfernen.

• Zur Justierung müssen die Kontakte der Leiterplatte mit einem Jumper kurz- geschlossen [K2] werden

drücken, das Gerät führt einen Selbsttest durch. Sobald die Gewichtsanzei- ge erscheint, ist das Gerät wägebereit.

drücken, die Anzeige erlischt.

Nullstellen korrigiert den Einfluss leichter Verschmutzungen auf der Wägeplatte. Das Gerät verfügt über eine automatische Nullstellfunktion, bei Bedarf kann das Gerät aber jederzeit wie folgt auf Null zurückgesetzt werden. Wägesystem entlasten drücken, die Nullanzeige und der Indikator ZERO erscheinen.

Wägegut auflegen. Stabilitätsanzeige STABLE abwarten. Wägeergebnis ablesen.

Überlast-Warnung Überlastungen des Gerätes über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Das Ge- rät könnte hierdurch beschädigt werden. Die Überschreitung der Höchstlast wird mit der Anzeige „----“ und einem Sig- nalton angezeigt. Wägesystem entlasten bzw. Vorlast verringern.KFB/KFN-TAM-BA_IA-d-1832 24

7.5 Wägeeinheit umschalten (nur nicht eichfähige Wägesysteme)

Wägeeinheiten aktivieren: Menüpunkt P5 Unt aufrufen, s. Kap. 8.1

drücken, die erste Wägeeinheit mit der aktuellen Ein- stellung wird angezeigt.

Mit die angezeigte Wägeeinheit aktivieren [on] / deakti- vieren [off].

Mit bestätigen. Die nächste Einheit mit der aktuellen Einstellung wird angezeigt. Mit die angezeigte Wägeeinheit aktivieren [off] / deakti- vieren [on]. Mit bestätigen. Vorgang für jede Wägeeinheit wiederholen. Hinweis: „tj“ und „Hj“ können nicht gleichzeitig aktiviert werden, nur entweder oder.

Mit zurück in den Wägemodus

Wägeeinheit umschalten: gedrückt halten, die Anzeige wechselt in die zuvor akti- vierten Wägeeinheiten (z.B. kg lb)

Wägebehälter auflegen. Nach erfolgter Stillstandskontrolle drücken. Die Nullanzeige und der Indikator NE T erscheinen.

Das Gewicht des Gefäßes ist nun intern gespeichert. Wägegut einwiegen, das Nettogewicht wird angezeigt. Nach Abnehmen des Wägebehälters erscheint das Gewicht des Wägebehälters als Minus-Anzeige. Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Einwiegen von mehreren Komponenten zu einer Mischung (Zuwiegen).Die Gren- ze ist dann erreicht, wenn der Tarierbereich (siehe Typenschild) ausgelastet ist. Mit kann zwischen Bruttogewicht und Nettogewicht umgeschaltet werden. Zum Löschen des Tarawertes Wägeplatte entlasten und drücken.KFB/KFN-TAM-BA_IA-d-1832 26

7.7 Wägen mit Toleranzbereich

Beim Wägen mit Toleranzbereich können Sie einen oberen und einen unteren Grenzwert festlegen und damit sicherstellen, dass das eingewogene Wägegut genau innerhalb der festgelegten Toleranzgrenzen liegt. Bei Toleranzkontrollen wie Dosieren, Portionieren oder Sortieren zeigt das Gerät die Über- oder Unterschreitung der Grenzwerte mit einem optischen und akustischen Signal an. Akustisches Signal: Das akustische Signal ist abhängig von der Einstellung im Menüblock „BEEP“. Wählbar:

• no akustisches Signal ausgeschaltet

• ok akustisches Signal ertönt, wenn Wägegut innerhalb des Toleranzbereiches liegt

• ng akustisches Signal ertönt, wenn Wägegut außerhalb des Toleranzbereiches liegt

Optisches Signal: Drei farbige Signalleuchten zeigen an, ob das Wägegut sich innerhalb der zwei Tole- ranzgrenzen befindet. Die Signalleuchten liefern folgende Information:

Zielstückzahl / Zielgewicht oberhalb oberer Toleranzgrenze rote Signalleuchte leuchtet

Zielstückzahl / Zielgewicht im Toleranzbereich grüne Signalleuchte leuchtet

Zielstückzahl / Zielgewicht unterhalb unterer Toleranzgrenze rote Signalleuchte leuchtet

Die Einstellungen zur Toleranzkontrolle können entweder durch Aufrufen des Menüb- locks „P0 CHK“ (s. Kap. 8) erfolgen, oder schneller über die Tastenkombination27 KFB/KFN-TAM-BA_IA-d-1832

7.7.1 Toleranzkontrolle auf Zielgewicht

Einstellungen Im Wägemodus und gleichzeitig drücken.

drücken, die Anzeige zur Eingabe des unteren Grenz- wertes erscheint.

drücken, die aktuelle Einstellung wird angezeigt.

Mit den Navigationstasten (s. Kap. 2.1.1) unteren Grenzwert z. B. 1.000 kg eingeben, die jeweils aktive Stelle blinkt.

Eingabe mit bestätigen.

wiederholt drücken bis angezeigt wird.

drücken, die aktuelle Einstellung des oberen Grenzwer- tes wird angezeigt. Mit den Navigationstasten (s. Kap. 2.1.1) oberen Grenzwert z. B. 1.100 kg eingeben, die jeweils aktive Stelle blinkt.

Eingabe mit bestätigen.

wiederholt drücken bis angezeigt wird.

drücken, die aktuelle Einstellung des akustischen Sig- nals wird angezeigt.

Mit gewünschte Einstellung (no, ok, ng) auswählen. Eingabe mit bestätigen.KFB/KFN-TAM-BA_IA-d-1832 28 drücken, das Wägesystem befindet sich im Tole- ranzwägemodus. Ab hier erfolgt die Einstufung, ob das Wä- gegut sich innerhalb der zwei Toleranzgrenzen befindet.

Wägen mit Toleranzbereich Bei Einsatz eines Wägebehälters tarieren. Wägegut auflegen, die Toleranzkontrolle wird gestartet. Die Signalleuchten zei- gen an, ob das Wägegut sich innerhalb der zwei Toleranzgrenzen befindet. Wägegut unter vorgegebener Toleranz Wägegut innerhalb vorgegebener Toleranz Wägegut über vorgegebener Toleranz rote Signalleuchte neben „-„ leuchtet

grüne Signalleuchte neben „„leuchtet

rote Signalleuchte neben „+„leuchtet

• Die Toleranzkontrolle ist nicht aktiv, wenn das Gewicht unter 20d liegt.

• Zum Löschen der Grenzwerte Wert „00.000 kg“ eingeben.29 KFB/KFN-TAM-BA_IA-d-1832

7.7.2 Toleranzkontrolle auf Zielstückzahl

Einstellungen Im Wägemodus und gleichzeitig drücken.

wiederholt drücken bis die Anzeige zur Eingabe des unteren Grenzwertes erscheint.

drücken, die aktuelle Einstellung wird angezeigt.

Mit den Navigationstasten (s. Kap. 2.1.1) unteren Grenzwert z. B. 75 Stück eingeben, die jeweils aktive Stelle blinkt.

Eingabe mit bestätigen.

wiederholt drücken bis angezeigt wird.

drücken, die aktuelle Einstellung des oberen Grenzwer- tes wird angezeigt.

Mit den Navigationstasten (s. Kap. 2.1.1) oberen Grenzwert z. B. 100 Stück eingeben, die jeweils aktive Stelle blinkt.

Eingabe mit bestätigen.

wiederholt drücken bis angezeigt wird.

drücken, die aktuelle Einstellung des akustischen Sig- nals wird angezeigt.

Mit gewünschte Einstellung (no, ok, ng) auswählen. Eingabe mit bestätigen.KFB/KFN-TAM-BA_IA-d-1832 30 drücken, das Wägesystem befindet sich im Tole- ranzwägemodus. Ab hier erfolgt die Einstufung, ob das Wä- gegut sich innerhalb der zwei Toleranzgrenzen befindet.

Wägen mit Toleranzbereich Stückgewicht festlegen, s. Kap. 7.10. Bei Einsatz eines Wägebehälters tarieren. Wägegut auflegen, die Toleranzkontrolle wird gestartet. Die Signalleuchten zei- gen an, ob das Wägegut sich innerhalb der zwei Toleranzgrenzen befindet. Wägegut unter vorgegebener Toleranz Wägegut innerhalb vorgegebener Toleranz Wägegut über vorgegebener Toleranz rote Signalleuchte neben „-„ leuchtet

grüne Signalleuchte neben „„leuchtet

rote Signalleuchte neben „+„leuchtet

• Die Toleranzkontrolle ist nicht aktiv, wenn das Gewicht unter 20d liegt.

• Zum Löschen der Grenzwerte Wert „00000 PCS“ eingeben.31 KFB/KFN-TAM-BA_IA-d-1832

7.8 Manuelles Summieren

Mit dieser Funktion werden die einzelnen Wägewerte durch Drücken von in den Summenspeicher addiert und bei Anschluss eines optionalen Druckers ausge- geben.

• Menüeinstellung: „P1 COM“ bzw. „P2 COM“ „MODE“ „PR2““, s. Kap. 8

• Die Summierfunktion ist nicht aktiv, wenn das Gewicht unter 20d liegt.

Summieren: Wägegut A auflegen. Warten bis Stabilitätsanzeige STABLE erscheint, dann drücken. Der Ge- wichtswert wird gespeichert und bei Anschluss eines optionalen Druckers ausge- geben. Wägegut abnehmen. Weiteres Wägegut kann erst addiert werden, wenn die An- zeige ≤ Null. Wägegut B auflegen. Warten bis Stabilitätsanzeige erscheint, dann drücken. Der Gewichtswert wird in den Summenspeicher addiert und ggf. ausgedruckt. Die Anzahl Wägun- gen gefolgt vom Gesamtgewicht werden 2 sec. lang angezeigt. Nach Bedarf weiteres Wägegut wie vorhergehend beschrieben summieren. Darauf achten, dass das Wägesystem zwischen den einzelnen Wägungen entlas- tet werden muss. Dieser Vorgang kann 99-mal bzw. so oft wiederholt werden bis die Kapazität des Wägesystem erschöpft ist. Summe „Total“ anzeigen und ausgeben: drücken, die Anzahl Wägungen gefolgt vom Gesamtgewicht werden 2 sec. lang angezeigt. Zum Ausdruck während dieser Anzeige drücken.KFB/KFN-TAM-BA_IA-d-1832 32 Wägedaten löschen: und gleichzeitig drücken. Die Daten im Summenspeicher werden ge- löscht.

Menüeinstellung „P1 COM“ bzw. „P2 COM“ „Lab 2“ / Prt 7“

Anzahl Wägungen/ Gesamtsumme

7.9 Automatisches Summieren

Mit dieser Funktion werden die einzelnen Wägewerte ohne Drücken von auto- matisch beim Entlasten der Waage in den Summenspeicher addiert und bei An- schluss eines optionalen Druckers ausgegeben.

• Menüeinstellungen: „P1 COM“ bzw. „P2 COM „MODE“ „AUTO““, s. Kap. 8 Der Indikator AUTO wird angezeigt.

Summieren: Wägegut A auflegen. Nach erfolgter Stillstandskontrolle ertönt ein Signalton. Der Wägewert wird in den Summenspeicher addiert und ausgedruckt. Wägegut abnehmen. Weiteres Wägegut kann erst addiert werden, wenn die An- zeige ≤ Null. Wägegut B auflegen. Nach erfolgter Stillstandskontrolle ertönt ein Signalton. Der Wägewert wird in den Summenspeicher addiert und ausgedruckt. Die Anzahl Wägungen gefolgt vom Gesamtgewicht werden 2 sec. lang angezeigt. Nach Bedarf weiteres Wägegut wie vorhergehend beschrieben summieren. Darauf achten, dass das Wägesystem zwischen den einzelnen Wägungen entlas- tet werden muss. Dieser Vorgang kann 99-mal bzw. so oft wiederholt werden bis der Kapazität des Wägesystem erschöpft ist.

Anzeigen und löschen der Wägedaten, sowie Musterprotokoll siehe Kap. 7.8.KFB/KFN-TAM-BA_IA-d-1832 34

Bevor die Waage Teile zählen kann, muss sie das durchschnittliche Stückgewicht, die so genannte Referenz kennen. Dazu muss eine bestimmte Anzahl der zu zäh- lenden Teile aufgelegt werden. Die Waage ermittelt das Gesamtgewicht und teilt es durch die Anzahl der Teile, die so genannte Referenzstückzahl. Auf Basis des be- rechneten durchschnittlichen Stückgewichts wird anschließend die Zählung durchge- führt. Hier gilt: Je höher die Referenzstückzahl, desto größer die Zählgenauigkeit. Im Wägemodus gedrückt halten bis die Anzeige „P 10“ zur Einstellung der Referenzstückzahl angezeigt wird.

Mit gewünschte Referenzstückzahl (z.B. 100) einstel- len, wählbar P 10, P 20, P 50, P100, P 200.

So viele Zählteile (z.B. 100 Stück) auflegen, wie die einge- stellte Referenzstückzahl verlangt und mit bestätigen. Die Waage errechnet das Referenzgewicht (Durchschnitts- gewicht je Teil). Die aktuelle Stückzahl (z.B. 100 Stück) wird angezeigt.

Referenzgewicht abnehmen. Ab hier befindet sich die Waa- ge im Stückzählmodus und zählt alle Teile, die sich auf der Wägeplatte befinden.

Zurück in den Wägemodus mit .35 KFB/KFN-TAM-BA_IA-d-1832

Die Tierwägefunktion eignet sich im Wägen von unruhigen Wägegütern. Das Wägesystem bildet von mehreren Wägewerten einen stabilen Mittelwert und zeigt diesen an. Das Tierwägeprogramm kann entweder durch Aufrufen des Menüblocks „P3 OTH“ bzw. „P4 OTH“ „ANM“ „ON“ (s. Kap. 8) aktiviert werden, oder schnel- ler über die Tastenkombination

Bei aktiver Tierwägefunktion wird der Indikator HOLD angezeigt.

Wägegut auf das Wägesystem bringen, warten bis es sich etwas beruhigt hat. und gleichzeitig drücken, einen Signalton ertönt d.h. die Tierwägefunk- tion ist aktiv . Während der Mittelwertbildung kann Wägegut hinzugefügt oder abgenomen wer- den, da der Wägewert ständig aktualisiert wird. Zur Deaktivierung der Tierwägefunktion und gleichzeitig drücken.KFB/KFN-TAM-BA_IA-d-1832 36

Im Menüpunkt „P3 OTH“ bzw. „P4 OTH“ „LOCK“ s. Kap. 8 kann die Tastatursperre aktiviert/deaktiviert werden. Bei aktivierter Funktion wird nach 10 Minuten ohne Tastendruck die Tastatur ge- sperrt. Bei Tastendruck wird „K-LCK“ angezeigt.

Zum Aufheben der Sperre , und gleichzeitig gedrückt halten (2 s) bis „U LCK“ angezeigt wird.

7.13 Hinterleuchtung der Anzeige

gedrückt halten (3s) bis „setbl“ angezeigt wird. erneut drücken, die aktuelle Einstellung wird angezeigt. Mit gewünschte Einstellung wählen. Eingabe mit speichern oder mit verwerfen. Zurück in den Wägemodus mit . bl on Hinterleuchtung ständig eingeschaltet bl off Hinterleuchtung ausgeschaltet bl Auto Automatische Hinterleuchtung nur bei Belastung der Wägeplatte oder Tastendruck.37 KFB/KFN-TAM-BA_IA-d-1832

7.14 Automatische Abschaltfunktion „AUTO OFF“

Das Gerät wird automatisch in der eingestellten Zeit ausgeschaltet, wenn das Anzei- gegerät oder die Wägebrücke nicht bedient werden. gedrückt halten (3s) bis „setbl“ angezeigt wird. Mit AUTO OFF- Funktion aufrufen drücken, die aktuelle Einstellung wird angezeigt. Mit gewünschte Einstellung wählen. of 0 AUTO OFF - Funktion deaktiviert of 3 Wägesystem wird nach 3 min ausgeschaltet of 5 Wägesystem wird nach 5 min ausgeschaltet of 15 Wägesystem wird nach 15 min ausgeschaltet of 30 Wägesystem wird nach 30 min ausgeschaltet Eingabe mit speichern oder mit verwerfen. Zurück in den Wägemodus mit .KFB/KFN-TAM-BA_IA-d-1832 38 8 Menü Bei Einsatz des Anzeigegerätes als geeichtes Wägesystem müssen die beiden Kon- takte [K1] der Leiterplatte mit einem Jumper kurzgeschlossen werden. Dementspre- chend steht das Menü für geeichte Wägesysteme zur Verfügung, Menübelegung s. Kap. 8.2. Bei nicht eichfähigen Wägesystemen ist der Jumper entfernt. Dementsprechend steht das Menü für nicht eichfähige Wägesysteme zur Verfügung, Menübelegung s. Kap. 8.1.

Navigation im Menü: Menü aufrufen Gerät einschalten und während des Selbsttests drücken.

, , nacheinander drücken der erste Me- nüblock „PO CHK“ wird angezeigt.

Menüblock anwählen Mit lassen sich die einzelnen Menüpunkte der Rei- he nach anwählen.

Einstellung anwählen Ausgewählten Menüpunkt mit bestätigen. Die ak- tuelle Einstellung wird angezeigt. Einstellungen ändern Mit den Navigationstasten, s. Kap. 2.1 kann in die ver- fügbaren Einstellungen umgeschaltet werden. Einstellung bestäti- gen/Menü verlassen Entweder mit speichern oder mit verwerfen. Zurück in den Wägemodus Zum Verlassen des Menüs wiederholt drücken.39 KFB/KFN-TAM-BA_IA-d-1832

8.1 Übersicht nicht eichfähige Wägesysteme

(Kontakte der Leiterplatte [K1] nicht kurzgeschlossen) Menüblock Hauptmenü Menüpunkt Untermenü Verfügbare Einstellungen / Erklärung PO CHK Wägen mit Toleranzbereich, s. Kap. 7.7 nEt H Oberer Grenzwert „Toleranzkontrolle Wägen“, Eingabe s. Kap. 7.7.1 nEt LO Unterer Grenzwert „Toleranzkontrolle Wägen“, Eingabe s. Kap. 7.7.1 PCS H Oberer Grenzwert „Toleranzkontrolle Zählen“, Eingabe s. Kap. 7.7.2 PCS L Unterer Grenzwert „Toleranzkontrolle Zählen“, Eingabe s. Kap. 7.7.2 BEEP no Akustisches Signal bei Wägen mit Toleranzbe- reich ausgeschaltet

Akustisches Signal ertönt, wenn Wägegut inner- halb des Toleranzbereiches liegt

Akustisches Signal ertönt, wenn Wägegut außer- halb des Toleranzbereiches liegt P1 REF Nullpunkt- Einstellungen A2n0 Automatische Nullpunktkorrektur (Autozero) bei Änderung der Anzeige, Digits wählbar (0.5d, 1d, 2d, 4d) 0AUto Nullsetzbereich Lastbereich, in dem die Anzeige nach dem Einschalten der Waage auf Null gesetzt wird. Wählbar 0, 2, 5, 10, 20, 30, 50, 100 % 0rAGE Nullstellbereich Lastbereich, in dem die Anzeige bei Drücken von auf Null gesetzt wird. Wählbar 0, 2, 4, 10 , 20* , 50, 100%. 0tArE Automatisches Tarieren „on / off“, Tarierbereich einstellbar in Menüpunkt „0Auto“. SPEEd Nicht dokumentiert Zero Nullpunkt-Einstellung P2 COM Schnittstellen- Parameter MODE CONT S0 off Fortlaufende Datenausgabe, wählbar „sende 0“, ja / nein S0 on ST1 Eine Ausgabe bei stabilem Wägewert STC Ständige Datenausgabe stabiler Wägewerte PR1 Eine Ausgabe nach Drücken von PR2 Manuelles Summieren, s. Kap. 7.8. Nach Drücken von wird der Wägewert in den Summenspeicher addiert und ausgegeben.KFB/KFN-TAM-BA_IA-d-1832 40

AUTO* Automatisches Summieren, s. Kap. 7.9. Mit dieser Funktion werden die einzelnen Wägewerte automatisch beim Entlasten der Wage in den Sum- menspeicher addiert und ausgegeben. ASK Fernsteuerbefehle, s. Kap. 10.4 wirel Nicht dokumentiert BAUD Baudrate wählbar 600, 1200, 2400, 4800, 9600*

7E1 7 bits, gerade Parität

7o1 7 bits, ungerade Parität 8n1* 8 bits, keine Parität PTYPE tPUP* Standarddruckereinstellung LP50 Nicht dokumentiert LAb LAb x Datenausgabeformat, s. Kap.8.2, Tab. 1 (Werkseinstellung LAb 2 / Prt 7) Prt Prt x LAnG eng* Standardeinstellung Englisch chn

COUNT Anzeige Interne Auflösung DECI Position des Dezimalpunktes DUAL Waagentyp, Kapazität (Max) und Ablesbarkeit (d) einstellen off Einbereichswaage R1 inc Ablesbarkeit R1 cap Kapazität

Zweibereichswaage R1 inc Ablesbarkeit 1. Wägebereich R1 cap Kapazität 1. Wägebereich

R2 inc Ablesbarkeit 2. Wägebereich R2 cap Kapazität 2. Wägebereich CAL noLin Justierung, s. Kap. 6.9.2 Liner Linearisierung, s. Kap. 6.10.2 GrA Nicht dokumentiert P4 OTH LOCK

Tastatursperre eingeschaltet, s. Kap. 7.12 off* Tastatursperre ausgeschaltet ANM

Tierwägen eingeschaltet, s. Kap. 7.11 off* Tierwägen ausgeschaltet41 KFB/KFN-TAM-BA_IA-d-1832 P5 Unt Wägeeinheit umschalten, s. Kap. 7.5

P6 xcl Nicht dokumentiert P7 rst Mit Waageneinstellungen auf Werkseinsstellung zurücksetzen. P8 Usb USB-Schnittstelle on USB-Schnittstelle (zur Datenausgabe über RS232-Schnittstelle Einstel- lung „USB off“ wählen) off P9 Ckm CK nt Nicht dokumentiert CK P5 CK of Werkseinstellungen sind mit * gekennzeichnetKFB/KFN-TAM-BA_IA-d-1832 42

8.2 Übersicht geeichte Wägesysteme

(Kontakte der Leiterplatte [K1] mit einem Jumper kurzgeschlossen) Bei geeichten Wägesystemen ist der Zugang zu „P2 mode und „P4 tAr“ gesperrt. KERN KFB-TAM: Um die Zugriffsperre aufzuheben, muss die Siegelmarke zerstört und der Justier- schalter betätigt werden. Position des Justierschalters siehe Kap. 6.11. KERN KFN-TAM: Um die Zugriffsperre aufzuheben, muss die Siegelmarke zerstört und die beiden Kontakte der Leiterplatte [K2] mit einem Jumper kurzgeschlossen werden (siehe Kap. 6.11. Achtung: Nach Zerstörung der Siegelmarke muss das Wägesystem durch eine autorisierte Stelle neu geeicht und eine neue Siegelmarke angebracht werden, bevor es wieder in eichpflichtige Anwendungen verwendet werden darf. Menüblock Hauptmenü Menüpunkt Untermenü Verfügbare Einstellungen / Erklärung PO CHK Wägen mit Toleranzbereich, s. Kap. 7.7 nEt H Oberer Grenzwert „Toleranzkontrolle Wägen“, Eingabe s. Kap. 7.7.1 nEt LO Unterer Grenzwert „Toleranzkontrolle Wägen“, Eingabe s. Kap. 7.7.1 PCS H Oberer Grenzwert „Toleranzkontrolle Zählen“, Eingabe s. Kap. 7.7.2 PCS L Unterer Grenzwert „Toleranzkontrolle Zählen“, Eingabe s. Kap. 7.7.2 BEEP

Akustisches Signal bei Wägen mit Toleranzbe- reich ausgeschaltet

Akustisches Signal ertönt, wenn Wägegut in- nerhalb des Toleranzbereiches liegt

Akustisches Signal ertönt, wenn Wägegut au- ßerhalb des Toleranzbereiches liegt P1 COM

Schnittstellen- Parameter MODE CONT S0 off Fortlaufende Datenausgabe, wählbar „sende 0“, ja / nein S0 on ST1 Ein Ausgabe bei stabilem Wägewert STC Ständige Datenausgabe stabiler Wägewerte PR1 Eine Ausgabe nach Drücken von PR2 Manuelles Summieren, s. Kap. 7.8 Nach Drücken von wird der Wägewert in den Summenspeicher addiert und ausgege- ben.43 KFB/KFN-TAM-BA_IA-d-1832

AUTO Automatisches Summieren, s. Kap. 7.9 Mit dieser Funktion werden die einzelnen Wä- gewerte automatisch beim Entlasten der Waa- ge in den Summenspeicher addiert und aus- gegeben. ASK Fernsteuerbefehle, s. Kap. 10.4 wireless Nicht dokumentiert baud Baudrate wählbar 600, 1200, 2400, 4800, 9600

7E1 7 bits, gerade Parität 7o1 7 bits, ungerade Parität 8n1 8 bits, keine Parität PtYPE tPUP Standarddruckereinstellung LP50 Nicht dokumentiert LAb LAb x Datenausgabeformat s. nachfolgende Tab. 1 (Werkseinstellung LAb 2 / Prt 7) Prt Prt x Lang Eng* Standardeinstellung Englisch Chn

Konfigurations- daten SiGr Einbereichswaage COUNT Anzeige Interne Auflösung dECi Position des Dezimalpunktes Div Ablesbarkeit [d] / Eichwert [e] CAP Waagenkapazität [Max] CAL noLin Justierung, s. Kap. 0 LinEr Linearisierung, s. Kap. 6.9 GrA Nicht dokumentiert dUAL 1 Zweibereichswaage Waage mit zwei Wägebereichen mit verschiedenen Höchstlasten und Teilungswerten, aber nur einem Lastaufnehmer, wobei sich jeder Bereich von Null bis zur jeweiligen Höchstlast erstreckt. Beim Entlasten bleibt die Waage im zweiten Bereich. COUNT Anzeige Interne Auflösung dECi Position des Dezimalpunktes div div 1 Ablesbarkeit [d] / Eichwert [e]

CAP CAP 1 Waagenkapazität [Max]

CAP 2 Waagenkapazität [Max]

CAL noLin Justierung, s. Kap. 0 LinEr Linearisierung, s. Kap. 6.9 GrA Nicht dokumentiertKFB/KFN-TAM-BA_IA-d-1832 44

dUAL 2 Mehrteilungswaage Waage mit einem Wägebereich, der in Teilwägebereiche aufgeteilt ist, von denen jeder einen anderen Teilungswert besitzt. Wobei der Teilungswert automatisch in Abhängig- keit von der aufgebrachten Last sowohl bei Belastung als auch bei Entlastung umgeschaltet wird. COUNT Anzeige Interne Auflösung dECi Position des Dezimalpunktes div div 1 Ablesbarkeit [d] / Eichwert [e]

CAP CAP 1 Waagenkapazität [Max]

CAP 2 Waagenkapazität [Max]

CAL noLin Justierung, s. Kap. 0 LinEr Linearisierung, s. Kap. 6.9 GrA Nicht dokumentiert P3 OTH LOCK

Tastatursperre eingeschaltet, s. Kap. 7.12 off Tastatursperre ausgeschaltet ANM

Tierwägen eingeschaltet, s. Kap. 7.11 off Tierwägen ausgeschaltet P4 tAr Eingeschränkter Tarierbereich

drücken, die aktuelle Einstellung wird angezeigt. Mit den Navigationstasten (s. Kap. 2.1.1) gewünschte Einstel- lung wählen, die jeweils aktive Stelle blinkt. Eingabe mit bestätigen. P5 St Folgetara St on Folgetara eingeschaltet St off Folgetara ausgeschaltet P6 SP 7.5, 15, 30 Nicht dokumentiert45 KFB/KFN-TAM-BA_IA-d-1832 Tab. 1.: Musterprotokolle

• Menüeinstellung P1 Com bzw. P2 Com Mode PR2

• Datenausgabe nach Drücken von Lab Prt

G Bruttogewicht N Nettogewicht T Taragewicht NO Anzahl Wägungen C Summe aller EinzelwägungenKFB/KFN-TAM-BA_IA-d-1832 46 9 Wartung, Instandhaltung, Entsorgung

• Vor der Reinigung das Gerät bitte von der Betriebsspannung trennen.

• Keine aggressiven Reinigungsmittel (Lösungsmittel o.Ä.) benutzen.

9.2 Wartung, Instandhaltung

Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen.

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen.

Fehler- meldung Beschreibung Mögliche Ursachen

Höchstlast überschritten

• Wägesystem entlasten bzw. Vor- last verringern. - - ol -

Err 1 Falsche Datumseingabe

• Format „yy:mm:dd“ beachten Err 2 Falsche Uhrzeiteingabe

• Format „hh:mm:ss“ beachten Err 4 Nullstell-Bereich beim Einschal- ten der Waage bzw. Drücken von überschritten (norma- lerweise 4% Max)

• Gegenstand auf der Wägeplatte

• Überlast bei Nullstellen Err 5 Tastaturfehler Err 6 Wert außerhalb A/D Wandler Bereich

• Wägeplatte nicht installiert

• Beschädigte Wägezelle

• Beschädigte Elektronik Err 9 Stabiltätsanzeige erscheint nicht

• Umgebungsbedingungen überprü- fen47 KFB/KFN-TAM-BA_IA-d-1832 Err 10 Kommunikationsfehler

• Keine Daten Err 15 Gravitationsfehler

• Bereich 0.9 ~ 1.0 Err 17 Tarierbereich überschritten

• Last verringern Err 19 Wert außerhalb Nullstellbe- reich

• Abhilfe: Justieren / linearisieren Fai l h / Fai l l Justierfehler

• Justierung wiederholen Err P Druckerfehler

• Kommunikationsparameter prüfen Ba lo / Lo ba Kapazität des Akkus bald er- schöpft

Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.KFB/KFN-TAM-BA_IA-d-1832 48 10 Datenausgang RS 232C Mit der RS 232C Schnittstelle können Wägedaten je nach Einstellung im Menü au- tomatisch oder durch Drücken von über die Schnittstelle ausgegeben werden. Die Datenübertragung erfolgt asynchron im ASCII - Code. Für die Kommunikation zwischen Wägesystem und Drucker müssen folgende Bedin- gungen erfüllt sein:

• Anzeigegerät mit einem geeigneten Kabel mit der Schnittstelle eines Druckers verbinden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN- Schnittstellenkabel sichergestellt.

• Kommunikationsparameter (Baudrate, Bits und Parität) von Anzeigegerät und Drucker müssen übereinstimmen. Detaillierte Beschreibung der Schnittstel- lenparameter siehe Kap. 8, Menüblock „P1 COM“ bzw. „P2 COM“

10.1 Technische Daten

Anschluss 9 pin d-Subminiaturbuchse

Pin 2 RXD Pin 3 TXD Pin 5 GND Pin 2 TXD Pin 3 RXD Pin 5 GND Baud-Rate 600/1200/2400/4800/9600 wählbar Parität 8 bits, keine Parität / 7 bits, gerade Parität / 7 bits, ungerade Parität wählbar49 KFB/KFN-TAM-BA_IA-d-1832

10.2 Drucker Betrieb / Musterprotokolle (KERN YKB-01N)

1. Kontinuierliche Datenausgabe

(Menüeinstellung P1 Com Mode Com S0 on bzw. P2 Com Mode Com S0 on) Menüeinstellung P1 Com bzw. P2 Com LAb 0 / Prt 0:

2. Datenausgabe nach Drücken von (Menüeinstellungen:

P1 Com Mode Pr1 bzw. P2 Com Mode Pr1) Menüeinstellung P1 Com bzw. P2 Com LAb 0 / Prt 0:

Menüeinstellung P1 Com bzw. P2 Com LAb 3 / Prt 7:

3. Datenausgabe nach Drücken von

(Menüeinstellung P1 Com Mode PR2 bzw. P2 Com Mode Pr2) P1 Com bzw. P2 Com LAb 3/Prt 7: P1 Com bzw. P2 Com LAb 0/Prt 0:

Summe aller Einzelwägungen <lf> Leerzeile <lf> Leerzeile

10.3 Ausgabeprotokoll (Kontinuierliche Ausgabe)

10.4 Fernsteuerbefehle

Befehl Funktion Musterprotokolle S Stabiler Wägewert für das Gewicht wird über RS232-Schnittstelle gesendet ST,G , 1.000KG

Wägewert für das Gewicht (stabil oder insta- bil) wird über RS232-Schnittstelle gesendet. US,G , 1.342KG ST,G , 1.000KG T Es werden keine Daten gesendet, die Waage führt die Tara-Funktion aus.

Z Es werden keine Daten gesendet, die Null- Anzeige erscheint.

P Stückzahl wird über RS232-Schnittstelle ge- sendet 10PCSKFB/KFN-TAM-BA_IA-d-1832 52

Pin 9 BEEP53 KFB/KFN-TAM-BA_IA-d-1832 11 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte das Anzeigegerät kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne be- gonnen werden. Hilfe: Störung Mögliche Ursache

Die Gewichtsanzeige leuchtet nicht.

• Das Anzeigegerät ist nicht eingeschaltet.

• Die Verbindung zum Netz ist unterbrochen (Netz- kabel defekt).

• Die Netzspannung ist ausgefallen.

• Die Batterien / Akkus sind falsch eingelegt oder leer

• Es sind keine Batterien / Akkus eingelegt.

Die Gewichtsanzeige ändert sich fortwährend

• Luftzug/Luftbewegungen

• Vibrationen des Tisches/Bodens

• Die Wägeplatte hat Berührung mit Fremdkörpern.

• Elektromagnetische Felder/ Statische Aufla- dung(anderen Aufstellort wählen/ falls möglich stö- rendes Gerät ausschalten)

Das Wägeergebnis ist offensichtlich falsch

• Die Waagenanzeige steht nicht auf Null

• Die Justierung stimmt nicht mehr.

• Es herrschen starke Temperaturschwankungen.

• Die Anwärmzeit wurde nicht eingehalten.

• Elektromagnetische Felder / Statische Aufladung (anderen Aufstellort wählen / falls möglich, stören- des Gerät ausschalten )

Beim Auftreten anderer Fehlermeldungen Anzeigegerät aus- und nochmals einschal- ten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.KFB/KFN-TAM-BA_IA-d-1832 54 12 Installation Anzeigegerät / Wägebrücke

Die Installation / Konfiguration eines Wägesystems darf nur von einer Fach- kraft mit fundierten Kenntnissen im Umgang mit Waagen durchgeführt werden.

12.1 Technische Daten

Versorgungsspannung 5 V/150mA Max. Signalspannung 0-10 mV Nullstellbereich 0-2 mV Empfindlichkeit 2-3 mV/V Widerstandswert 80 - 100 Ω, Max. 4 Stück à 350 Ω Lastzelle

12.2 Aufbau des Wägesystems

An das Anzeigegerät lässt sich jede analoge Lastzelle anschließen, die den geforder- ten Spezifikationen entspricht. Folgende Daten müssen für die Auswahl der Lastzelle bekannt sein:

• Waagenkapazität Diese entspricht normalerweise dem schwersten Wägegut, das gewogen werden soll.

• Vorlast Diese entspricht dem Gesamtgewicht aller Teile, die auf die Wägezelle zu liegen kommen, z. B. Oberteil der Plattform, Wägeplatte usw.

• Gesamter Nullstellbereich Dieser setzt sich zusammen aus dem Einschalt-Nullstellbereich (± 2%)und dem Nullstellbereich, der dem Anwender mit der ZERO-Taste zur Verfü- gung steht (2%). Der gesamte Nullstellbereich beträgt also 4 % der Waa- genkapazität. Die Addition von Waagenkapazität, Vorlast und gesamten Nullstellbereich ergibt die erforderliche Kapazität der Wägezelle. Um eine Überlastung der Wägezelle zu vermeiden, sollte eine zusätzliche Sicherheitsmarge eingerechnet werden.

• Kleinster gewünschte Anzeigeschritt

• Eichfähigkeit, falls erforderlich Bei Einsatz des Anzeigegerätes als eichfähiges Wägesystem müssen die Kontakte der Leiterplatte [K1] mit einem Jumper kurzgeschlossen werden, Position s. Kap. 6.10. Bei nicht eichfähigen Wägesystemen muss der Jumper entfernt werden.55 KFB/KFN-TAM-BA_IA-d-1832

12.3 Plattform anschließen

Anzeigegerät vom Netz trennen. Die einzelnen Leitungen des Lastzellenkabels an der Platine anlöten, siehe nach- folgende Abbildungen.

12.4 Anzeigegerät konfigurieren

12.4.1 Geeichte Wägesysteme

(Kontakte der Leiterplatte [K1] mit einem Jumper kurzgeschlossen) Menü-Übersicht s. Kap. 8.2. Bei geeichten Wägesystemen ist der Menüpunkt für die Konfiguration „P2 mode“ ge- sperrt. KERN KFB-TAM: Um die Zugriffsperre aufzuheben, muss die Siegelmarke zerstört und der Justier- schalter betätigt werden. Position des Justierschalters siehe Kap.6.10. KERN KFN-TM: Um die Zugriffsperre aufzuheben, muss die Siegelmarke zerstört und die beiden Kontakte der Leiterplatte [K2] mit einem Jumper kurzgeschlossen werden (siehe Kap. 6.10 ). Achtung: Nach Zerstörung der Siegelmarke muss das Wägesystem durch eine autorisierte Stelle neu geeicht und eine neue Siegelmarke angebracht werden, bevor es wieder in eichpflichtige Anwendungen verwendet werden darf. Menü aufrufen: Gerät einschalten und während des Selbsttests drücken.

, , nacheinander drücken der erste Menü- block „PO CHK“ wird angezeigt..

wiederholt drücken, bis „P2 mode“ angezeigt wird. Justierschalter betätigen (Modelle KFB-TAM).

drücken und mit Waagentyp auswählen. = Einbereichswaage = Zweibereichswaage = Mehrteilungswaage

57 KFB/KFN-TAM-BA_IA-d-1832 Beispiel Einbereichswaage (d = 10 g, Max. 30 kg) Ausgewählten Waagentyp mit bestätigen, der erste Menüpunkt „COUNT“ wird angezeigt.

1. Anzeige Interne Auflösung

drücken, die interne Auflösung wird angezeigt. Mit zurück ins Menü. Mit nächsten Menüpunkt anwählen.

2. Position Dezimalpunkt

drücken, die aktuell eingestellte Position des Dezimal- punktes wird angezeigt. Mit gewünschte Einstellung wählen. Wählbar 0, 0.0, 0.00, 0.000, 0.0000. Eingabe mit bestätigen. Mit nächsten Menüpunkt anwählen.

drücken, die aktuelle Einstellung wird angezeigt. Mit gewünschte Einstellung auswählen. Wählbar 1, 2, 5, 10, 20, 50. Eingabe mit bestätigen. Mit nächsten Menüpunkt anwählen.KFB/KFN-TAM-BA_IA-d-1832 58

drücken, die aktuelle Einstellung wird angezeigt. Mit den Navigationstasten (s. Kap. 2.1.1) gewünschte Ein- stellung wählen, die jeweils aktive Stelle blinkt. Eingabe mit bestätigen. Mit nächsten Menüpunkt anwählen.

5. Justierung /Linearisierung

Nach Eingabe der Konfigurationsdaten ist eine Justierung oder Linearisierung durchzuführen. Durchführung Justierung siehe Kap. 6.8.1/Schritt 6 bzw. Li- nearisierung s. Kap. 6.9.159 KFB/KFN-TAM-BA_IA-d-1832 Beispiel Zweibereichswaage (d = 2 / 5 g, Max. 6 / 15 kg) Ausgewählten Waagentyp mit bestätigen, der erste Menüpunkt „COUNT“ wird angezeigt.

1. Anzeige Interne Auflösung

drücken, die interne Auflösung wird angezeigt. Mit zurück ins Menü. Mit nächsten Menüpunkt anwählen.

2. Position Dezimalpunkt

drücken, die aktuell eingestellte Position des Dezimal- punktes wird angezeigt. Mit gewünschte Einstellung wählen. Wählbar 0, 0.0, 0.00, 0.000, 0.0000. Eingabe mit bestätigen. Mit nächsten Menüpunkt anwählen.KFB/KFN-TAM-BA_IA-d-1832 60

drücken, die Anzeige zur Eingabe der Ablesbar- keit/Eichwert des ersten Wägebereichs erscheint. drücken, die aktuelle Einstellung wird angezeigt. Mit gewünschte Einstellung wählen und mit bestätigen.

Mit nächsten Menüpunkt zur Eingabe der Ablesbar- keit/Eichwert des zweiten Wägebereichs wählen. drücken, die aktuelle Einstellung wird angezeigt. Mit gewünschte Einstellung wählen und mit bestätigen drücken, das Gerät kehrt zurück ins Menü. Mit nächsten Menüpunkt anwählen.61 KFB/KFN-TAM-BA_IA-d-1832

drücken, die Anzeige zur Eingabe der Kapazität des ersten Wägebereichs erscheint. drücken, die aktuelle Einstellung wird angezeigt. Mit gewünschte Einstellung wählen und mit bestätigen. Mit nächsten Menüpunkt zur Eingabe der Kapazität des zweiten Wägebereichs anwählen. drücken, die aktuelle Einstellung wird angezeigt. Mit gewünschte Einstellung wählen und mit bestätigen drücken, das Gerät kehrt zurück ins Menü. Mit nächsten Menüpunkt anwählen.

5. Justierung /Linearisierung

Nach Eingabe der Konfigurationsdaten ist eine Justierung oder Linearisierung durchzuführen. Durchführung Justierung siehe Kap. 6.8.1 /Schritt 6 bzw. Linearisierung s. Kap. 6.9.1

Mit bestätigen, die aktuelle Einstellung wird angezeigt. Mit bestätigen, mit gewünschte Einstellung aus- wählen = Justierung = Linearisierung

12.4.2 Nicht eichfähige Wägesysteme

(Kontakte der Leiterplatte [K1] nicht kurzgeschlossen) + Menü-Übersicht, s. Kap. 8.1 Menü aufrufen Gerät einschalten und während des Selbsttests drücken.

nacheinander drücken der erste Menüblock „PO CHK“ wird angezeigt..

wiederholt drücken, bis „P3 CAL“ angezeigt wird.

drücken, der erste Menüpunkt „COUNT“ wird ange- zeigt.

Navigation im Menü Mit lassen sich die einzelnen Menüpunkte der Reihe nach anwählen. Ausgewählten Menüpunkt mit bestätigen. Die aktuelle Einstellung wird angezeigt. Mit den Navigationstasten (s. Kap. 2.1.1) kann in die verfüg- baren Einstellungen umgeschaltet werden. Entweder mit speichern oder mit verwerfen.

Zum Verlassen des Menüs wiederholt drücken.63 KFB/KFN-TAM-BA_IA-d-1832 Parameterauswahl

1. Anzeige Interne Auflösung

drücken, die interne Auflösung wird angezeigt. Mit zurück ins Menü. Mit weiteren Menüpunkt anwählen.

2. Position Dezimalpunkt

drücken, die aktuell eingestellte Position des Dezimal- punktes wird angezeigt. Zum Ändern mit den Navigationstasten (s. Kap. 2.1.1) ge- wünschte Einstellung wählen. Wählbar 0, 0.0, 0.00, 0.000,

Eingabe mit bestätigen. Mit weiteren Menüpunkt anwählen.

3. Waagentyp, Kapazität und Ablesbarkeit

drücken, die aktuelle Einstellung wird angezeigt. Mit gewünschte Einstellung auswählen. „off“ Einbereichswaage „on“ Zweibereichswaage

Mit bestätigen, die Anzeige zur Eingabe der Ablesbar- keit (bei Zweibereichswaage für ersten Wägebereich). drücken, die aktuelle Einstellung wird angezeigt.KFB/KFN-TAM-BA_IA-d-1832 64 Mit gewünschte Einstellung wählen und mit bestätigen.

drücken, die Anzeige zur Eingabe der Kapazität er- scheint (bei Zweibereichswaage für ersten Bereich)

drücken, die aktuelle Einstellung (z.B. Max = 2000kg) wird angezeigt. Mit den Navigationstasten (s. Kap. 2.1.1) gewünschte Ein- stellung wählen, die jeweils aktive Stelle blinkt.

Mit bestätigen. Bei Einbereichswaage ist die Eingabe von Kapazität / Ab- lesbarkeit beendet. entweder bei Einbereichswaage drücken, das Gerät kehrt zurück ins Menü. Mit nächsten Menüpunkt „CAL“ aufrufen. oder

Bei Zweibereichswaage Ablesbarkeit/Eichwert und Kapazi- tät des zweiten Wägebereichs eingeben. drücken, die Anzeige zur Eingabe der Kapazität des zweiten Wägebereichs erscheint. drücken, die aktuelle Einstellung wird angezeigt. Mit den Navigationstasten (s. Kap. 2.1.1) gewünschte Ein- stellung wählen, die jeweils aktive Stelle blinkt. Eingabe mit bestätigen.65 KFB/KFN-TAM-BA_IA-d-1832 drücken, die Anzeige zur Eingabe der Ablesbarkeit des zweiten Wägebereichs erscheint. drücken, die aktuelle Einstellung wird angezeigt. Mit gewünschte Einstellung wählen und mit bestätigen. drücken, das Gerät kehrt zurück ins Menü. Mit nächsten Menüpunkt aufrufen.

4. Justierung oder Linearisierung

Nach Eingabe der Konfigurationsdaten ist eine Justierung oder Linearisierung durchzuführen. Durchführung Justierung siehe Kap. 6.8.2 / Schritt 4 bzw. Linearisierung s. Kap. 6.9.2.

Mit bestätigen, die aktuelle Einstellung wird angezeigt. Mit bestätigen, mit gewünschte Einstellung aus- wählen noLin = Justierung LineAr = Linearisierung

13.1 Abmessungen Tischfuß / Wandhalterung67 KFB/KFN-TAM-BA_IA-d-1832

13.2 Konformitätserklärung / Bauartzulassung

Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter:

Bei geeichten Waagen (= konformitätsbewerteten Waagen) ist die Konformitätserklärung im Lieferumfang enthalten.2 KFB/KFN-TAM-BA_IA-e-1832

• Menu settings: „P1 COM“ or „P2 COM „MODE“ „AUTO““, see chap. 8 Der Indikator AUTO wird angezeigt.

(Menu settings: P1 Com Mode Pr1 bzw. P2 Com Mode Pr1) Menu setting P1 Com bzw. P2 Com LAb 0 / Prt 0:

Menu setting P1 Com bzw. P2 Com LAb 3 / Prt 7:

(Menu setting P1 Com Mode PR2 bzw. P2 Com Mode Pr2) P1 Com bzw. P2 Com LAb 3/Prt 7: P1 Com bzw. P2 Com LAb 0/Prt 0:

(Réglage du menu: P1 Com Mode Pr1 bzw. P2 Com Mode Pr1) Réglage du menu P1 Com bzw. P2 Com LAb 0 / Prt 0:
