Produkttyp	Benzin-Heckenschere
Marke	Scheppach
Modell	PHT600
Motor	2-Takt, Luftkühlung, 22,5 cm³
Motorleistung	0,65 kW
Max. Motordrehzahl	10.500 min⁻¹
Leerlaufdrehzahl	3.000 ±300 min⁻¹
Schnittlänge	560 mm
Max. Schnitttiefe	27 mm
Kraftstofftyp	Bleifreies Benzin 91 ROZ / 2-Takt-Öl (40:1)
Tankvolumen	0,26 L
Abmessungen (L × B × H)	1.100 × 245 × 200 mm
Führungslänge	600 mm
Gewicht	5,0 kg
Schalldruckpegel (LₚA)	99,5 dB(A)
Schallleistungspegel (LₜWA)	105,5 dB(A)
Vibration vorderer Griff	3,3 m/s²
Vibration hinterer Griff	3,8 m/s²
Hauptfunktionen	Schneiden von Hecken, Büschen und Sträuchern; beidseitig geschliffenes Messer für Vorwärts-/Rückwärtsschnitt; verstellbarer hinterer Griff (3 Positionen)
Starten	Manuell mit Startseilzug; Choke (Kalt-/Heißstart)
Wartung und Reinigung	Luftfilter alle 8 h reinigen; Getriebe alle 20 h schmieren; Schneidspiel bei Bedarf einstellen; Schneideinheit mit Bürste reinigen (kein Wasser)
Sicherheit	Gashebelsperre; Messerschutz; Motorstopp durch Schalter; Abstand zu Dritten (15 m) einhalten
Ersatzteile und Reparierbarkeit	Verschleißteile: Messer, Zündkerze, Filter; Reparaturen durch Hersteller oder autorisierten Kundendienst; nur Originalteile verwenden
Allgemeine Informationen	Nur für den Hausgebrauch; gemäßigte Umgebungstemperatur; trocken und außerhalb der Reichweite von Kindern lagern

Häufig gestellte Fragen - PHT600 SCHEPPACH

Welchen Kraftstoff sollte ich für die Scheppach PHT600 Heckenschere verwenden?

Verwenden Sie ein Gemisch aus bleifreiem Benzin (Mindestoktanzahl 91 ROZ) und 2-Takt-Motoröl der Qualität JASO FC oder ISO EGD im Verhältnis 40:1 (d. h. 2,5 % Öl).

Wie starte ich den Motor kalt?

Betätigen Sie die Kraftstoffpumpe, stellen Sie den Choke auf 'Kaltstart', ziehen Sie langsam am Startseil, bis ein Widerstand spürbar ist, dann ziehen Sie kräftig. Der Motor kann kurz absterben, dann betätigen Sie den Gashebel, um auf 'Heißstart' zu schalten und erneut zu ziehen.

Was tun, wenn sich das Messer nicht bewegt, obwohl der Motor läuft?

Dies kann durch eine Blockierung der Schneideinheit, eine defekte Kupplung oder einen internen Fehler verursacht werden. Stoppen Sie sofort den Motor, ziehen Sie den Zündkerzenstecker, überprüfen Sie auf Verstopfungen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie stelle ich das Schneidspiel der Messer ein?

Lockern Sie die oberen Muttern, dann drehen Sie die unteren Schrauben um eine viertel bis halbe Umdrehung gegen den Uhrzeigersinn. Das Spiel ist richtig, wenn sich die Unterlegscheibe unter dem Schraubenkopf leicht bewegen lässt. Schmieren Sie anschließend mit umweltfreundlichem Öl.

Welche Schutzausrüstung ist vorgeschrieben?

Tragen Sie stets eine Schutzbrille, einen Gehörschutz, Arbeitshandschuhe und rutschfeste Sicherheitsschuhe. Vermeiden Sie lockere Kleidung.

Wie reinige ich den Luftfilter?

Stellen Sie den Choke auf 'Kaltstart', entfernen Sie den Luftfilterdeckel und den Schaumstofffilter. Reinigen Sie ihn in warmem Seifenwasser, lassen Sie ihn gut trocknen und setzen Sie ihn wieder ein. Ersetzen Sie ihn, wenn er beschädigt ist.

Wie groß ist der Tankinhalt und die Betriebsdauer?

Der Tank fasst 0,26 L Gemisch. Die Betriebsdauer hängt von der Nutzungsintensität ab, bei durchschnittlicher Nutzung reicht dies für etwa 15 bis 20 Minuten Dauerbetrieb.

Kann die Heckenschere im Regen verwendet werden?

Nein, die Heckenschere darf nicht Regen oder Feuchtigkeit ausgesetzt werden. Feuchtigkeit kann den Motor beschädigen und das Risiko eines Stromschlags erhöhen (obwohl es sich um ein Benzin gerät handelt). Lagern Sie sie stets trocken.

Wie lagere ich das Gerät im Winter?

Entleeren Sie den Kraftstofftank vollständig und lassen Sie den Motor laufen, bis er ausgeht, um den Vergaser zu leeren. Reinigen Sie das Gerät gründlich, schmieren Sie die beweglichen Teile, setzen Sie den Messerschutz auf und lagern Sie es an einem trockenen, verschlossenen Ort.

Wo finde ich Ersatzteile?

Originalersatzteile sind beim Scheppach-Kundendienst oder bei autorisierten Händlern erhältlich. Verwenden Sie nur Originalteile, um Sicherheit und einwandfreie Funktion zu gewährleisten.

BEDIENUNGSANLEITUNG PHT600 SCHEPPACH

Erklärung der Symbole auf dem Gerät

Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.

		Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!
		Warnung! Bei Nichteinhaltung Lebensgefahr, Verletzungsgefahr oder Beschädigung des Werkzeugs möglich
		Das Tragen von Sicherheitsschuhen wird empfohlen!
		Gehörschutz und Schutzbrille verwenden!
		Arbeitshandschuhe tragen!
		Achtung Verletzungsgefahr!Greifen Sie mit Ihren Händen nie in die Nähe der Messer. Berühren Sie beim Einschalten oder bei der Arbeit mit dem Gerät nie ein Messer.
		Gerät vor Regen schützen und bei Regen nicht im Freien stehen lassen!
		Das Produkt entspricht den geltenden europäischen Richtlinien.
		Achtung feuergefährliche Stoffe. Feuer, offenes Licht und Rauchen verboten!
		Starthebel (Choke) „Kaltstart“
		Starthebel (Choke) „Warmstart und Arbeiten“
		Achtung! Unbeteiligte Personen vom Arbeitsbereich fern halten!
		Achtung! Der Auspuff und andere Teile des Motors wird im Betrieb sehr heiß, nicht berühren!
		Garantierter Schallleistungspegel
		Heckenschere Schnittlänge 560 mm
		Symbol für das einzufüllende „Mischverhältnis Benzin/Öl“ auf dem Tankdeckel.

Inhaltsverzeichnis:

1. Einleitung....7
2. Gerätebeschreibung....7
3. Lieferumfang 7
4. Bestimmungsgemäße Verwendung 8
5. Sicherheitshinweise....8
6. Technische Daten.... 10
7. Vor Inbetriebnahme....11
8. Aufbau und Bedienung.... 12
9. Arbeitshinweise 12
10. Wartung.... 14
11. Lagerung und Transport.... 16
12. Entsorgung und Wiederverwertung 16
13. Störungsabhilfe 17

Seite:

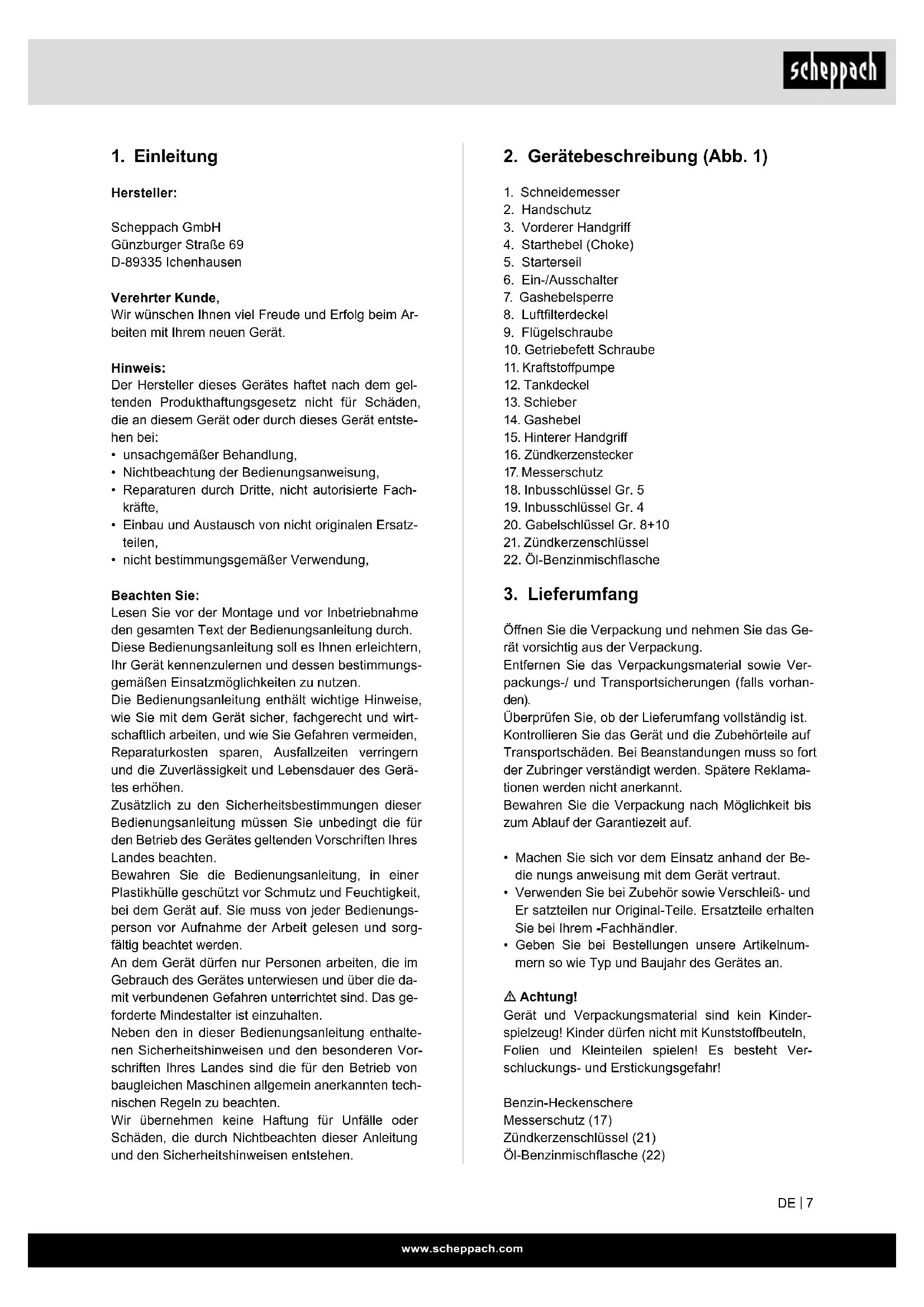

1. Einleitung

Hersteller:

Scheppach GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät.

Hinweis:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte,
• Einbau und Austausch von nicht originalen Ersatzteilen,
• nicht bestimmungsgemäßer Verwendung,

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch.

Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden.

An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung (Abb. 1)

1. Schneidemesser
2. Handschutz
3. Vorderer Handgriff
4. Starthebel (Choke)
5. Starterseil
6. Ein-/Ausschalter
7. Gashebelsperre
8. Luftfilterdeckel
9. Flügelschraube
10. Getriebefett Schraube
11. Kraftstoffpumpe
12. Tankdeckel
13. Schieber
14. Gashebel
15. Hinterer Handgriff
16. Zündkerzenstecker
17. Messerschutz
18. Inbusschlüssel Gr. 5
19. Inbusschlüssel Gr. 4
20. Gabelschlüssel Gr. 8+10
21. Zündkerzenschlüssel
22. Öl-Benzinmischflasche

3. Lieferumfang

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollständig ist. Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss so fort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.

Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

• Machen Sie sich vor dem Einsatz anhand der Bedie nungs anweisung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Er satzteilen nur Original-Teile. Ersatzteile erhalten Sie bei Ihrem -Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern so wie Typ und Baujahr des Gerätes an.

⚠️ Achtung!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Benzin-Heckenschere

Messerschutz (17)

Zündkerzenschlüssel (21)

Öl-Benzinmischflasche (22)

Inbusschlüssel Gr. 5 (18)

Inbusschlüssel Gr. 4 (19)

4. Bestimmungsgemäße Verwendung

Die Maschine entspricht der gültigen EG-Maschinenrichtlinie.

Vor Arbeitsaufnahme müssen sämtliche Schutz- und Sicherheitseinrichtungen an der Maschine montiert sein.

Diese Heckenschere ist dazu ausgelegt, weiches, neu gewachsenes Heckenmaterial zu schneiden. Sie ist nicht zum Schneiden von Ästen, festem Holz oder anderem Schneidmaterial geeignet.

Die Maschine ist zur Bedienung durch eine Person konzipiert.

Die Bedienungsperson ist im Arbeitsbereich gegenüber Dritten verantwortlich.

Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten.

Alle Sicherheits- und Gefahrenhinweise an der Maschine vollzählig in lesbarem Zustand halten.

Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung der Betriebsanleitung benutzen!

Insbesondere Störungen, die die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen)!

Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den technischen Daten angege benen Abmessungen müssen eingehalten werden.

Die zutreffenden Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheits-technischen Re geln müssen beachtet werden.

Die Maschine darf nur von sachkundigen Personen ge nutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

Die Maschine darf nur mit Originalzubehör und Original- Werkzeugen des Herstellers genutzt werden.

Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht, das Risiko dafür trägt allein der Benutzer.

Die Heckenschere darf nur zum Schneiden von Hecken, Büschen und Sträuchern benutzt werden. Ein anderweitiger, nicht in dieser Gebrauchsanweisung angegebener Gebrauch, kann die Schere beschädigen oder den Benutzer schwer verletzen, und er wird daher ausdrücklich von der Aufzählung der möglichen Anwendungen ausgeschlossen.

Das Gerät darf nicht für den gewerblichen, handwerklichen oder industriellen Gebrauch eingesetzt werden.

Wenn Sie nicht sicher sind, ob eine Arbeitsbedingung sicher oder unsicher ist, arbeiten Sie nicht mit der Maschine.

WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden.

Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Sicherheitshinweise

Sicheres Arbeiten

Lesen und beachten Sie vor Inbetriebnahme dieses Erzeugnisses die folgenden Hinweise und die im jeweiligen Land gültigen Sicherheitsbestimmungen, um sich selbst und andere vor möglichen Verletzungen zu schützen.

Bewahren Sie diese Sicherheitshinweise (Bedienungsanleitung) immer zusammen mit der Heckenschere auf.

Die Heckenschere darf nur von Personen mit ausreichender Erfahrung bedient werden.

Geben oder Verleihen Sie die Heckenschere nur an Personen, die mit der Heckenschere und ihrer Handhabung vertraut sind. Geben Sie immer die Bedienungsanleitung mit.

Reparaturen am Gerät haben durch den Hersteller bzw. von ihm benannte Firmen zu erfolgen.

Erstbenutzer

Wer zum ersten Mal mit der Heckenschere arbeitet, muss eine praktische Einweisung in den Gebrauch der Heckenschere und der Personenschutzausrüstung von einer erfahrenen Bedienperson erhalten.

- Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

- Machen Sie sich vor Gebrauch mit Hilfe der Bedienungsanleitung mit dem Gerät vertraut. Unzureichend informierte Bediener können sich und andere Personen durch unsachgemäßen Gebrauch gefährden.

- Benützen Sie das Gerät nicht für Zwecke, für die es nicht bestimmt ist (siehe „Bestimmungsgemäße Verwendung“).

- Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dies gilt besonders, wenn Sie Tritte oder eine Leiter benutzen.

- Tragen Sie geeignete Arbeitskleidung: - keine weite Kleidung oder Schmuck, sie können von beweglichen Teilen erfasst werden - Handschuhe und rutschfestes Schuhwerk - ein Haarnetz bei langen Haaren

- Tragen Sie persönliche Schutzkleidung: - Gehörschutz - Schutzbrille oder Gesichtsschutz - Arbeitshandschuhe - Sicherheitsschuhe - geprüfter Schutzhelm in Situationen, bei denen mit Kopfverletzungen gerechnet werden muss.

- Wir empfehlen das Tragen eines Beinschutzes und einer Sicherheitsjacke. - Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung kann Unfälle zur Folge haben.

- Berücksichtigen Sie Umgebungseinflüsse: - Setzen Sie die Heckenschere nicht dem Regen aus. - Verwenden Sie die Heckenschere nicht in feuchter oder nasser Umgebung. - Verschieben Sie die Arbeit bei ungünstigem Wetter (Regen, Schnee, Eis, Wind) – erhöhte Unfallgefahr! - Sorgen Sie für gute Beleuchtung. - Verwenden Sie die Heckenschere nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

- Machen Sie sich vertraut mit Ihrer Umgebung und achten Sie auf mögliche Gefahren, die Sie wegen des Motorengeräusches eventuell nicht hören können. - Lassen Sie die Heckenschere nie unbeaufsichtigt. - Bei Arbeitspausen ist die Heckenschere so abzulegen, dass niemand gefährdet wird. Heckenschere vor unbefugtem Zugriff sichern. - Personen unter 18 Jahren dürfen das Gerät nicht bedienen.

- Halten Sie andere Personen fern. - Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten. - Der Bedienende ist im Arbeitsbereich gegenüber Dritten verantwortlich. - Halten Sie Kinder fern.

• Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder den Motor berühren. Halten Sie sie von Ihrem Arbeitsbereich fern.
• Verwenden Sie keine stumpfe, gesprungene oder beschädigte Schneideinrichtung.
• Beginnen Sie mit dem Schneiden erst, wenn die Schneideinrichtung läuft.
• Überlasten Sie die Maschine nicht! Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.
• Betreiben Sie das Gerät nur mit kompletten und korrekt angebrachten Schutzeinrichtungen und ändern Sie an der Maschine nichts, was die Sicherheit beeinträchtigen könnte.
• Das Gerät bzw. Teile des Gerätes nicht verändern.
• Verwenden Sie keine Schneideinrichtung die nicht den angegebenen Kenndaten dieser Gebrauchsanleitung entsprechen. Der Gebrauch anderer Werkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

• Schalten Sie die Maschine ab und ziehen Sie den Zündkerzenstecker von der Zündkerze bei:

• Berühren der Heckenschere mit Erdreich, Steinen, Nägeln oder sonstigen Fremdkörpern, kontrollieren Sie, ob das Gerät beschädigt ist.

• Reparaturarbeiten
• Wartungs- und Reinigungsarbeiten
• Beseitigung von Störungen (dazu gehört auch das Blockieren der Schneideinrichtung)
• Transport und Lagerung
• Verlassen der Heckenschere (auch bei kurzzeitigen Unterbrechungen)

- Pflegen Sie Ihre Heckenschere mit Sorgfalt: - Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können.

• Halten Sie Handgriffe trocken und frei von Öl und Fett.
• Befolgen Sie die Wartungsvorschriften.

- Überprüfen Sie die Maschine auf eventuelle Beschädigungen:

• Vor weiterem Gebrauch der Maschine müssen Schutzvorrichtungen sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.
• Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um einwandfreien Betrieb der Heckenschere sicherzustellen.
• Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrausanweisung angegeben ist.

• Beschädigte oder unleserliche Sicherheitsaufkleber sind zu ersetzen.

• Lassen Sie keine Werkzeugschlüssel stecken! Überprüfen Sie stets vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind.

• Bewahren Sie unbenutzte Geräte an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.
• Nehmen Sie keine Reparatur an der Maschine vor, es sei denn, sie besitzen hierfür eine Ausbildung. Nehmen Sie keine weiteren Reparaturen, als im Kapitel „Wartung“ beschrieben sind, an der Maschine vor, sondern wenden Sie sich direkt an den Hersteller, bzw. zuständigen Kundendienst.

Reparaturen an anderen Teilen der Maschine haben durch den Hersteller bzw. einer seiner Kundendienststellen zu erfolgen.

Nur Originalersatzteile verwenden. Durch den Gebrauch anderer Ersatzteile und anderen Zubehörs können Unfälle für den Benutzer entstehen. Für hieraus resultierende Schäden haftet der Hersteller nicht.

Sicherer Umgang mit Kraftstoffen

Kraftstoffe und Kraftstoffdämpfe sind feuergefährlich und können beim einatmen und auf der Haut schwere Schäden verursachen. Beim Umgang mit Kraftstoff ist daher Vorsicht geboten und für eine gute Belüftung zu sorgen.

• Schalten Sie vor dem Betanken der Heckenschere den Motor aus und lassen Sie das Gerät abkühlen.
• Beim Tanken nicht rauchen und offenes Feuer vermeiden.
• Tragen Sie beim Tanken Handschuhe.

- Tanken Sie nicht in geschlossenen Räumen (Explosionsgefahr).

- Achten Sie darauf, Kraftstoff oder Öl nicht zu verschütten. Säubern Sie die Heckenschere sofort, wenn Sie Kraftstoff oder Öl verschüttet haben. Wechseln Sie Ihre Kleidung sofort, wenn Sie Kraftstoff oder Öl darüber verschüttet haben.

- Achten Sie darauf, dass kein Kraftstoff ins Erdreich gelangt.

- Verschließen Sie den Tankverschluss nach dem Betanken wieder sorgfältig und achten Sie darauf, dass er sich während des Betriebes nicht löst.

- Achten Sie darauf, dass Tankdeckel und Benzinleitungen dicht sind. Bei Undichtigkeiten dürfen Sie das Gerät nicht in Betrieb nehmen.

- Transportieren und lagern Sie Kraftstoffe nur in dafür zugelassenen und gekennzeichneten Behältern.

• Halten Sie Kinder von Kraftstoffen fern.

- Transportieren und lagern Sie Kraftstoffe nicht in der Nähe von brennbaren oder leicht entzündlichen Stoffen sowie Funken oder offenem Feuer.

- Entfernen Sie sich zum Starten des Gerätes mindestens drei Meter vom Tankplatz.

- Zur Verringerung der Bandgefahr – Motor und Schalldämpfer frei halten von Schnittresten, Blättern und Schmiermitteln!

Restrisiken

Auch bei bestimmungsgemäßer Verwendung können trotz Einhaltung aller einschlägigen Sicherheitsbestimmungen aufgrund der durch den Verwendungszweck bestimmten Konstruktion noch Restrisiken bestehen. Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Betriebsanleitung insgesamt beachtet werden. Rücksichtnahme und Vorsicht verringern das Risiko von Personenverletzungen und Beschädigungen.

• Verletzung durch weggeschleuderte Teile.
• Bruch und Herausschleudern von Messerstücken.
• Gefahr einer Kohlenmonoxidvergiftung bei Verwendung des Gerätes in geschlossenen oder schlecht belüfteten Räumen.
• Verbrennungsgefahr bei Berührung heißer Bauteile.
• Beeinträchtigung des Gehörs bei länger andauernden Arbeiten ohne Gehörschutz.

Des Weiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

6. Technische Daten

Motortyp	2 Takt - Motor - Luftgekühlt
Hubraum 22,5 cm	^3
Motorleistung 0,65 kW
Leerlaufdrehzahl n_o	3000 ± 300 min^-1
Max. Motordrehzahl 10500 min	^-1
Tankinhalt 0,26 l
Mischungsverhältnis (Kraftstoff/Zweitakt-Öl)	40:1
Schnittlänge 560 mm
Max. Schnittstärke 27 mm
Abmessung L x B x H 1100 x 245 x 200 mm
Schwertlänge 600 mm
Gewicht	5,0 kg

Technische Änderungen vorbehalten!

Information zur Geräuschentwicklung nach den einschlägigen Normen gemessen:

Schalldruck L_pA = 99.5 dB(A)

Schallleistung L_WA = 105,5 dB(A)

Messunsicherheit K_pA = 3 dB(A)

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vibration (Vorderer Handgriff) A_hv = 3,3 m/s^2

7. Vor Inbetriebnahme

Die Heckenschere wird nicht mit Kraftstoffgemisch befüllt ausgeliefert.

Befüllen Sie wie unter „Tanken“ beschrieben die Heckenschere.

Tanken

• Das Gerät wird mit einer Mischung aus Normal Benzin (bleifrei) und Zweitakt-Motoröl betrieben.
  Beim Umgang mit Benzin ist erhöhte Aufmerksamkeit geboten. Rauch und offenes Feuer ist nicht zulässig (Explosionsgefahr).

Benzin:

Oktanzahl mindestens 91 ROZ, bleifrei

• Füllen Sie kein verbleites Benzin, Diesel oder andere nicht zugelassene Kraftstoffe ein.
• Verwenden Sie kein Benzin mit einer Oktanzahl kleiner als 91 ROZ. Dies kann durch erhöhte Motortemperaturen zu schweren Motorschäden führen.
• Wenn Sie kontinuierlich im hohen Drehzahlbereich arbeiten, sollten Sie Benzin mit einer höheren Oktanzahl verwenden.
• Aus Umweltschutzgründen wird die Verwendung von bleifreiem Benzin empfohlen.

Zweitakt-Motoröl:

nach Spezifikation JASO FC oder ISO EGD

Verwenden Sie

• kein Viertaktöl oder Zweitaktöl für wassergekühlte Außenbordmotore.
• kein Fertiggemisch von Tankstellen.

Das Mischen

Mischungsverhältnis 40:1

Benzin Zweitaktmotoröl 2,5% (40:1)

1 Liter 0,025 Liter

2 Liter 0,05 Liter

5 Liter 0,125 Liter

10 Liter 0,25 Liter

- Achten Sie auf eine genaue Abmessung der Ölmenge, da sich bei kleinen Kraftstoffmengen eine geringe Abweichung bei der Ölmenge stark auf das Mischungsverhältnis auswirken.

- Verändern Sie das Mischungsverhältnis nicht, dadurch entstehen vermehrt Verbrennungsrückstände, der Kraftstoffverbrauch steigt und die Leistung verringert sich, oder der Motor wird beschädigt.

Mischen Sie das Benzin und das Öl in einem sauberen, für Benzin zugelassenen und gekennzeichneten Behälter. Verwenden Sie einen Kraftstoffbehälter mit Überfüllungsschutz.

1. Füllen Sie zuerst die Hälfte des Benzins ein, das gemischt werden soll.
2. Füllen Sie danach die gesamte Menge Öl ein.
3. Schütteln Sie die Kraftstoffmischung.
4. Füllen Sie den Rest des Benzins ein.

Kraftstoffe sind nur begrenzt lagerfähig, sie altern. Überlagerte Kraftstoffe und Kraftstoffgemische können zu Startproblemen führen. Mischen Sie deshalb nur soviel Kraftstoff, wie Sie in einem Monat verbrauchen. Lagern Sie Kraftstoffe nur in dafür zugelassenen und gekennzeichneten Behältern. Bewahren Sie Kraftstoffbehälter trocken und sicher auf.

Achten Sie darauf, dass die Kraftstoffbehälter für Kinder unzugänglich gelagert werden.

Achtung! Informieren Sie sich vor Inbetriebnahme, wie Sie im Notfall das Gerät schnellstmöglich außer Betrieb setzten!

Betanken der Heckenschere

• Motor ausschalten und abkühlen lassen!
  • Schutzhandschuhe tragen!
• Haut- und Augenkontakt vermeiden!

• Unbedingt „Sicherer Umgang mit Kraftstoff“ beachten.

• Betanken Sie die Heckenschere nur im Freien oder in ausreichend belüfteten Räumen.

• Säubern Sie die Umgebung des Einfüllbereiches. Verunreinigungen im Tank verursachen Betriebsstörungen.

• Schütteln Sie den Behälter mit dem Kraftstoffgemisch vor dem Einfüllen in den Tank noch einmal.

• Öffnen Sie den Tankverschluss (12) vorsichtig, damit evtl. vorhandener Überdruck abgebaut werden kann.

• Füllen Sie das Kraftstoffgemisch vorsichtig bis zur Unterkante des Einfüllstutzens ein.

• Verschließen Sie den Tankverschluss wieder. Stellen Sie sicher, dass der Tankverschluss dicht schließt.

• Säubern Sie den Tankverschluss und die Umgebung.

• Überprüfen Sie den Tank und die Kraftstoffleitungen auf Undichtigkeiten.

• Betätigen Sie gegebenenfalls die Kraftstoffpumpe (11).

• Entfernen Sie sich vor dem Starten des Motors mindestens drei Meter vom Tankplatz.

8. Aufbau und Bedienung

Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen Hinweise beachtet haben und das Gerät komplett und vorschriftsmäßig montiert ist!

• Stellen Sie sicher, dass der EIN / AUS-Schalter (6), die Gashebelsperre (7) und der Gashebel (14) vorschriftsmäßig funktionieren.
• Sie dürfen die Heckenschere nur starten, wenn sie komplett zusammengebaut ist.
• Stützen Sie die Heckenschere zum Starten ab und halten sie gut fest. Achten Sie darauf, dass die Schneideinrichtung frei steht.

Zum Starten der Heckenschere:

1. Halten Sie Abstand zu brennbaren Materialien.
2. Nehmen Sie einen sicheren Stand ein.
3. Legen Sie die Heckenschere vor sich auf den Boden, die Schneideinrichtung zeigt vom Körper weg.
4. Stellen Sie die rechte Fußspitze in den hinteren Handgriff.
5. Greifen Sie den vorderen Handschutz mit der linken Hand.

Starten bei kaltem Motor

1. ACHTUNG: Der Schalter (6) ist ein Auto-Return-Schalter und stellt sich nach dem loslassen immer in die Ausgangsposition „ON“ zurück.
2. Drücken Sie mehrmals vorsichtig auf die Kraftstoffpumpe (11), bis Kraftstoff in die Pumpe gelangt.
3. Schieben Sie den Starthebel (Choke) (4) auf „Kaltstart„.
4. Ziehen Sie das Starterseil am Anwerfgriff (5) langsam bis zum Widerstand heraus.
5. Ziehen Sie nun den Startseilzug (5) rasch an, bis der Motor startet. Sollte der Motor nicht starten, wiederholen Sie den Vorgang. So lange der Kaltstarthebel (Choke) (4) herausgezogen ist (N), läuft der Motor nur kurz an und geht wieder aus.
6. Sobald der Motor ausgegangen ist, betätigen Sie die Gashebelsperre (7) und den Gashebel (14) zusammen. Der Kaltstarthebel (Choke) (4) springt automatisch in die Betriebsstellung „Warmstart“.
7. Ziehen Sie nun erneut den Startseilzug (5) rasch an, bis der Motor startet.

Stoppen des Motors

1. Lassen Sie den Gashebel (14) los.
2. Schalten Sie den EIN / AUS-Schalter (6) auf die Position „0“. ACHTUNG: Der Schalter (6) ist ein Auto-Return-Schalter und stellt sich nach dem loslassen immer in die Ausgangsposition „ON“ zurück.

Starten bei warmem Motor

1. Schalten Sie den EIN / AUS-Schalter (6) auf die Position „I“.
2. Schieben Sie den Starthebel (Choke) (4) auf „Warmstart und Arbeiten „
3. Ziehen Sie das Starterseil am Anwerfgriff (5), bis der Motor anspringt.

Gashebelsperre:

1. Fassen Sie die Heckenschere am hinteren Handgriff (15) und drücken Sie die Gashebelsperre (7).
2. Greifen Sie mit der anderen Hand um den vorde- ren Handgriff (3).
3. Drücken Sie den Gashebel (14).
4. Die Schneideinrichtung läuft an.

Wird der Gashebel losgelassen, stoppt die Schneideinrichtung und der Motor läuft im Leerlauf.

Wenn die Schneideinrichtung trotz nicht eingedrücktem Gashebel läuft, muss die Leerlaufdrehzahl gesenkt werden. (Siehe „Wartung“)

Einstellungen an der Heckenschere

Einstellen des hinteren Handgriffs (15)

Zum leichteren Führen der Heckenschere kann der hintere Handgriff in 3 Arbeitspositionen eingestellt werden.

- Während des Verstellens kann der Gashebel (14) nicht betätigt werden.

1. Halten Sie mit der linken Hand die Heckenschere am vorderen Handgriff (3) fest.
2. Drücken Sie den Schieber (13) und drehen Sie den Handgriff in die gewünschte Position.
3. Lassen Sie den Schieber (13) los. Achten Sie darauf, dass die Entriegelung wieder einrastet und der Handgriff sicher fixiert ist.

9. Arbeitshinweise

Führen Sie vor Inbetriebnahme und regelmäßig während des Arbeitens mit der Heckenschere folgenden Überprüfungen durch:

• Ist die Heckenschere komplett und vorschriftsmäßig montiert? Achten Sie auch darauf, dass alle Muttern und Schrauben fest angezogen sind.
• Schrauben der Schneideinrichtung: Siehe Wartung
• Ist die Heckenschere in gutem und sicherem Zustand?
• Sind alle Sicherheitsfunktionen in Ordnung?
• Ist der Benzintank gefüllt?
• Ist die Schneideinrichtung unbeschädigt und geschärft?
• Sind Motor und Schalldämpfer frei von Ablagerungen, Laub oder austretendem Schmiermittel?

• Ist der Handgriff sauber und trocken – frei von Öl, Fett und Harz?

• Ist der Arbeitsplatz frei von Stolpergefahren?

• Tragen Sie die erforderliche Schutzausrüstung?
• Haben Sie alle Hinweise gelesen und verstanden?
• Ist der Gashebel leichtgängig und funktionsfähig?
• Ist der EIN/AUS-Schalter funktionsfähig?
• Bleibt die Schneideinrichtung im Leerlauf immer stehen?

Wenn die Schneideinrichtung im Leerlauf läuft, muss die Leerlaufdrehzahl gesenkt werden (siehe „Einstellen der Leerlaufdrehzahl“).

- Vergewissern Sie sich, dass das Getriebe ausreichend geschmiert ist (siehe unter „Wartung“).

Allgemeines Verhalten beim Arbeiten mit der Heckenschere

• Arbeiten Sie nicht allein. Für Notfälle sollte sich je- mand in Rufnähe aufhalten.
• Halten Sie Kinder, Personen und Tiere von Ihrem Arbeitsbereich fern (min. 15 m Abstand).
• Arbeiten Sie nicht auf Schnee, Eis oder anderem glatten Untergrund – Rutschgefahr.
• Arbeiten Sie nicht bei unzureichenden Lichtverhältnissen (z.B. bei Nebel, Regen, Schneetreiben oder Dämmerung).
• Verscheuchen Sie vor dem Schneiden Tiere aus der Hecke, um diese nicht zu verletzen.
• Sorgen Sie für einen sicheren und aufgeräumten Arbeitsplatz. Entfernen Sie Gegenstände, die weggeschleudert werden können, aus dem Arbeitsbereich.
• Vermeiden Sie abnormale Körperhaltung. Halten Sie jederzeit das Gleichgewicht. Arbeiten Sie nicht mit vorgebeugtem Oberkörper.
• Betreiben Sie die Heckenschere nur mit sicherem Stand.
• Schalten Sie die Heckenschere bei einem Standortwechsel aus.
• Halten Sie Hände und Füße von der Schneideinrichtung fern, wenn diese sich bewegen.
• Halten Sie die Heckenschere so, dass Sie keine Abgase einatmen können. Arbeiten Sie nicht in geschlossenen Räumen.
• Benutzen Sie die Heckenschere nicht zum Aufheben oder Wegschaufeln von Holzstücken oder sonstigen Gegenständen.
• Entfernen Sie unbedingt Fremdteile aus der Hecke (z.B. Draht), da diese die Schneideinrichtung der Heckenschere beschädigen können.
• Halten Sie die Heckenschere immer mit beiden Händen fest, linke Hand am vorderen Handgriff und rechte Hand am hinteren Handgriff. Arbeiten Sie niemals einhändig.

• Wenn Sie den Gashebel loslassen, läuft die Schneideinrichtung noch kurze Zeit nach (Freilauf-effekt).

• Beginnen Sie den Schnitt mit laufender Schneideinrichtung.

• Fassen Sie nie die Schneidvorrichtung während des Betriebes mit den Händen an.

• Arbeiten Sie niemals

• mit gestreckten Armen

• an schwer erreichbaren Stellen

• zu weit vorgebeugt

• Arbeiten Sie niemals mit der Heckenschere über Schulterhöhe.

• Berühren Sie niemals mit laufender Schneideinrichtung Drahtzäune oder den Boden.

• Schalten Sie den Motor aus und ziehen Sie den Zündstecker

• bei spürbaren Veränderungen im Geräteverhalten

• zur Beseitigung von eingeklemmtem Schnittgut
• zum Überprüfen der Schneideinrichtung, wenn sie mit Steinen, Nägeln oder sonstigen harten Gegenständen in Berührung gekommen ist.
• zur Beseitigung von Störungen
• bei Arbeitspausen

• vor dem Verlassen der Heckenschere

• Stellen Sie die heißgelaufene Heckenschere nicht ins trockene Gras oder auf brennbare Gegenstände.

• Stellen Sie vor Beginn der Arbeit sicher, dass:

• sich im Arbeitsbereich keine weiteren Personen oder Tiere aufhalten.

• hindernisfreies Rückweichen für Sie sichergestellt ist.
• der Fußbereich von allen Fremdkörpern, Gestrüpp und Ästen ist.
• sicherer Stand gewährleistet ist.

Wenn Personen mit Blutkreislaufstörungen zu oft Vibrationen ausgesetzt werden, können Schädigungen am Nervensystem oder an Blutgefäßen auftreten.

Sie können die Vibrationen reduzieren:

• durch kräftige, warme Arbeitshandschuhe.
• Verkürzung der Arbeitszeit (mehrere lange Pausen einlegen).

Gehen Sie zum Arzt, wenn Ihre Finger anschwellen, Sie sich unwohl fühlen oder die Finger gefühllos werden.

Arbeiten mit der Heckenschere

Die Heckenschere mit beiden Händen auf sicheren Abstand vom Körper halten.

• Der maximale Schnittdurchmesser ist abhängig von der Holzart, dem Alter, dem Feuchtigkeitsgehalt und der Härte des Holzes.

• Kürzen Sie deshalb sehr dicke Zweige vor dem Schneiden der Hecke mit einer Astschere auf die entsprechende Länge.

• Die Heckenschere kann durch ihre doppelseitigen Messer vorwärts und rückwärts oder durch Pendelbewegungen von einer zur anderen Seite geführt werden.

• Schneiden Sie zuerst die Seiten der Hecken und erst dann die Oberkante.
  • Die Hecke von unten nach oben schneiden.
• Schneiden Sie die Hecke trapezförmig. Das verhindert ein Verkahlen des unteren Heckenbereiches wegen Lichtmangels.
• Spannen Sie eine Richtschnur über die Länge der Hecke, wenn Sie die Oberkante der Hecke gleichmäßig stutzen wollen.
• Schneiden Sie in mehreren Durchgängen, wenn starkes Zurückschneiden nötig ist.

Der richtige Zeitpunkt zum schneiden:

• Laubhecke: Juni und Oktober
• Nadelhecke: April und August
- schnell wachsende Hecke: ab Mai ca. alle 6 Wochen

Achten Sie auf brütende Vögel in der Hecke. Verschieben Sie dann das Schneiden der Hecke oder nehmen Sie diesen Bereich aus.

Beachten Sie auf jeden Fall alle Sicherheitshinweise.

10. Wartung

Vor jeder Wartungs- und Reinigungsarbeit

• Motor ausschalten
• Stillstand der Schneideinrichtung abwarten
• Zündkerzenstecker abziehen (außer bei Leerlauf-einstellungen)

Führen Sie Wartungsarbeiten nicht in der Nähe von offenem Feuer durch. Brandgefahr!

Weitergehende Wartungs- und Reinigungsarbeiten, als die in diesem Kapitel beschrieben, dürfen nur vom Kundendienst durchgeführt werden.

Zum Warten und Reinigen entfernte Sicherheitseinrichtungen müssen unbedingt wieder ordnungsgemäß angebracht und überprüft werden.

Nur Originalteile verwenden. Andere Teile können zu unvorhersehbaren Schäden und Verletzungen führen.

Tragen Sie Handschuhe, um mögliche Verletzungen zu vermeiden.

Damit eine lange und zuverlässige Nutzung der Heckenschere gewährleistet ist, führen Sie die folgenden Wartungsarbeiten regelmäßig aus.

Überprüfen Sie die Heckenschere auf offensichtliche Mängel wie

• lose Befestigungen
• verschlissene oder beschädigte Bauteile
• verbogene, gebrochene oder beschädigte Schneideinrichtung
• Tankverschluss und Kraftstoffleitungen auf Dichtigkeit

Überprüfen Sie die Heckenschere nach jedem Gebrauch auf

• Verschleiß, insbesondere Gleitspiel der Schneideinrichtung.
• richtig montierte und intakte Abdeckungen oder Schutzeinrichtungen.

Notwendige Reparaturen oder Wartungsarbeiten sind vor dem Einsatz der Heckenschere durchzuführen.

Schneideinrichtung justieren (Abb. 9)

Stellen Sie das Gleitspiel nach, wenn sich das Schnittgut zwischen den Schneiden einklemmt oder sich das Spiel durch normale Abnutzung der Schneideinrichtung nach längerem Gebrauch vergrößert hat.

Um gute Schneidergebnisse zu erzielen, muss das Gleitspiel zwischen den Klingen und dem Schwert richtig eingestellt sein.

Gehen Sie dazu folgendermaßen vor:

1. Lösen Sie die Muttern (A) an der Oberseite der Schneideinrichtung.
2. Ziehen Sie die Schrauben (B) an der Unterseite leicht an (lösen Sie sie evtl. vorher etwas).
3. Drehen Sie die Schraube eine viertel bis halbe Umdrehung gegen den Uhrzeigersinn zurück.
4. Halten Sie die Schraube mit dem Schraubendreher fest und ziehen Sie die Muttern fest an. Das Gleitspiel ist dann richtig eingestellt, wenn sich die Scheibe unter dem Schraubenkopf gerade noch leicht von Hand hin- und herbewegen lässt.
5. Schmieren Sie die Schneideinrichtung mit umweltverträglichem Schmieröl. Ein zu geringes Gleitspiel führt zu starker Hitzeentwicklung und somit zu Beschädigungen am Gerät.

Getriebe schmieren

Schmieren Sie das Getriebe alle 20 Betriebsstunden.

1. Setzten Sie die Fettpresse an den Schmiernippel (10) an.
2. Drücken Sie etwas Fett hinein.

Einstellen der Leerlaufdrehzahl (Abb. 10)

Wenn die Schneideinrichtung im Leerlauf weiterläuft, müssen Sie die Leerlaufdrehzahl korrigieren.

1. Lassen Sie den Motor 3-5 Minuten warmlaufen (keine hohen Drehzahlen!).

2. Drehen Sie die Einstellschraube (C): im Uhrzeigersinn

- Leerlaufdrehzahl erhöht sich (+)

gegen Uhrzeigersinn

- Leerlaufdrehzahl verringert sich (−)

Wenden Sie sich an den Hersteller, falls die Schneideinrichtung trotzdem im Leerlauf weiterläuft.

Arbeiten Sie auf keinen Fall weiter mit der Heckenschere!

Luftfilter reinigen bzw. auswechseln (Abb. 6)

Reinigen Sie den Luftfilter regelmäßig von Staub und Schmutz, um

- Startschwierigkeiten,

- Leistungseinbußen

- zu hohem Kraftstoffverbrauch vorzubeugen.

Reinigen Sie den Luftfilter ca. alle acht Betriebsstunden, bei besonders staubigen Verhältnissen öfter.

1. Starthebel (Choke) (4) auf „Kaltstart,,stellen, damit keine Schmutzpartikel in den Vergaser gelangen.
2. Entfernen Sie den Luftfilterdeckel (8).
3. Nehmen Sie den Luftfilter (D) aus Schaumstoff heraus.
4. Waschen Sie den Luftfilter in lauwarmer Seifen-lauge aus. Pusten Sie Schmutzpartikel nicht aus, es besteht die Gefahr von Augenverletzungen!
5. Reinigen Sie den Luftfilterinnenraum mit einem Pinsel.
6. Lassen Sie den Luftfilter gut trocknen und setzten Sie ihn wieder ein.
7. Bringen Sie den Luftfilterdeckel wieder an.

Wechseln Sie den Luftfilter regelmäßig aus.

Beschädigte Luftfilter müssen sofort ausgewechselt werden.

Benzinfilter reinigen bzw. auswechseln

Kontrollieren Sie den Benzinfilter (E) bei Bedarf. Ein verschmutzter Benzinfilter behindert die Kraftstoffzufuhr.

Öffnen Sie den Tankdeckel (12) und ziehen Sie den Benzinfilter mit einem Drahthaken durch die Öffnung.

• leichte Verschmutzung
- ziehen Sie den Benzinfilter von der Kraftstoffleitung ab und reinigen Sie den Filter in Reinigungsbenzin
• starke Verschmutzung
- ersetzen Sie den Benzinfilter

Zündkerze überprüfen bzw. auswechseln

(Abb. 2/7)

Berühren Sie die Zündkerze (F) oder den Zündkerzenstecker (16) nicht bei laufendem Motor. Hochspannung!

Verbrennungsgefahr bei heißem Motor. Schutzhandschuhe tragen!

Kontrollieren Sie regelmäßig die Zündkerze und den Abstand der Elektroden.

Gehen Sie dazu folgendermaßen vor:

1. Ziehen Sie den Zündkerzenstecker von der Zündkerze ab.
2. Schrauben Sie die Zündkerze mit dem mitgelieferten Zündkerzenschlüssel heraus.
   Der Elektrodenabstand muss 0,6 bis 0,7 mm betragen.

Reinigen Sie die Zündkerze, wenn sie verschmutzt ist.

Wechseln Sie die Zündkerze aus:

• jeden Monat bei regelmäßigem Betrieb
• wenn der Isolationskörper beschädigt ist
• bei starkem Elektrodenabbrand
• bei stark verschmutzten oder verölten Elektroden

Zündfunke prüfen (Abb. 2, 7)

1. Ziehen Sie den Zündkerzenstecker von der Zündkerze ab.
2. Schrauben Sie die Zündkerze mit dem mitgelieferten Zündkerzenschlüssel aus.
3. Schrauben Sie die Zündkerze heraus.
4. Stecken Sie den Zündkerzenstecker fest auf.
5. Drücken Sie die Zündkerze mit einer isolierten Zange gegen das Motorgehäuse (nicht in der Nähe des Kerzenloches).
6. Schieben Sie den EIN / AUS-Schalter auf die Position „I“.
7. Ziehen Sie kräftig das Startseil am Anwerfgriff. Bei einwandfreier Funktion muss ein Funke zwischen den Elektroden sichtbar sein.

Schalldämpfer / Austrittsöffnung (Abb. 3)

Ziehen Sie die Schalldämpferschrauben nicht nach, wenn der Motor heiß ist.

1. Kontrollieren Sie regelmäßig, ob sich die Schrauben (G) des Schalldämpfers (H) nicht gelöst haben. Wenn sie locker sind, ziehen Sie sie handfest an.

2. Reinigen Sie regelmäßig die Austrittsöffnung (K).

Pflege

Reinigen Sie die Heckenschere sorgfältig nach jedem Gebrauch, damit die einwandfreie Funktion erhalten bleibt.

Tragen Sie beim Reinigen der Schneideinrichtung Schutzhandschuhe!

• Reinigen Sie das Gehäuse mit einer weichen Bürste oder einem trockenen Lappen. Wasser, Lösungsmittel und Poliermittel dürfen nicht verwendet werden.
• Achten Sie darauf, dass die Lüftungsschlitze für die Motorkühlung frei sind (Gefahr der Überhitzung).
• Reinigen Sie die Schneideinrichtung regelmäßig mit einer Bürste oder einem Lappen.
• Reinigen Sie die Schneideinrichtung nie mit Wasser
• Korrosionsgefahr!
• Reinigen und ölen Sie regelmäßig alle beweglichen Teile.
  • Niemals Fett verwenden!
• Verwenden Sie umweltverträgliches Öl.

Wartungsplan

Tätigkeit - Wartungsintervall

Schneideinrichtung justieren - bei Bedarf Einstellen der Leerlaufdrehzahl - bei Bedarf Schalldämpferschrauben festziehen - bei Bedarf Benzinfilter reinigen / auswechseln - bei Bedarf

Luftfilter reinigen / auswechseln alle 8 Betriebsstunden (bei staubigen Verhältnissen öfter)

Getriebe schmieren alle 20 Betriebsstunden, mindestens 1 mal jährlich

Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsmässigen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleißteile*: Schneidemesser, Zündkerze, Luftfilter, Benzinfilter

* nicht zwingend im Lieferumfang enthalten!

Ersatzteile und Zubehör erhalten Sie in unserem Service-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

11. Lagerung und Transport

Lagerung

Bewahren Sie unbenutzte Geräte mit aufgeschobenem Messerschutz an einem trockenen, verschlossenen Ort außerhalb der Reichweite von Kindern auf.

Beachten Sie vor einer längeren Lagerung folgendes, um die Lebensdauer der Heckenschere zu verlängern und ein leichtgängiges Bedienen zu gewährleisten:

• Führen Sie eine gründliche Reinigung durch.
• Behandeln Sie alle beweglichen Teile mit einem umweltfreundlichen Öl.

• Verwenden Sie kein Fett.
- Schieben Sie den Messerschutz auf die Schneideinrichtung.
- Nehmen sie den Zündkerzenstecker ab.
- Leeren Sie den Kraftstofftank vollständig.
- Entsorgen Sie Restkraftstoff vorschriftsmäßig (umweltfreundlich).
• Fahren Sie den Vergaser leer.

Transport

Schalten Sie zum Transportieren des Gerätes den Motor aus, warten Sie, bis die Schneideinrichtung stillsteht und bringen Sie den Messerschutz an. Tragen Sie das Gerät am vorderen Handgriff. Halten Sie dabei die Schneideinrichtung nach hinten und den heißen Schalldämpfer vom Körper weg.

Transportieren Sie das Gerät im KFZ nur im Kofferraum oder einer separaten Transportfläche.

Sichern Sie dabei die Heckenschere gegen Umkippen, Beschädigungen und Auslaufen von Kraftstoff.

12. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden.

Das Gerät und dessen Zubehör bestehen schiedenen Materialien, wie z.B. Metall und offe. Führen Sie defekte Bauteile der Sondere- sorgung zu. Fragen Sie im Fachgeschäft oder Gemeindeverwaltung nach!

13. Störungsabhilfe

Störung Mögliche Ursache Abhilfe
Heckenschere läuft nicht • Kein	KraftstoffFehler in der KraftstoffleitungBenzinfilter verstopftZündkerze defektVergaser defektInterner Fehler	Kraftstoffmenge prüfenKraftstoffleitung auf Knicke oder Beschädigungen überprüfenBenzinfilter reinigen bzw. austauschen.Zündkerze ersetzenHersteller, bzw. zuständige Kundendienst stelle aufsuchenHersteller, bzw. zuständige Kundendienst stelle aufsuchen
Heckenschere schneidet mit Unterbrechungen	Interner FehlerEin-/Ausschalter defekt	Hersteller, bzw. zuständige Kundendienst stelle aufsuchenHersteller, bzw. zuständige Kundendienst stelle aufsuchen
Motor läuft,Schneideinrichtung bleibt stehen	Schneideinrichtung blockiertInterner FehlerKupplung defekt	Gegenstand entfernenHersteller, bzw. zuständige Kundendienst stelle aufsuchenHersteller, bzw. zuständige Kundendienst stelle aufsuchen
Schneideinrichtung wird heiß •	Fehlende Schmierung → ReibungZu geringes GleitspielSchneideinrichtung ist stumpf	Ölen der SchneideinrichtungGleitspiel einstellenSchneideinrichtung schärfen lassen

Garantiebedingungen

Revisionsdatum 26.11.2021

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Servicerufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes:

1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

4. Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.

5. Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
6. Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen.
7. Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.
8. Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.
9. Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.
10. Geräte an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.
11. Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

- Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.

Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.

1. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile
   (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.
2. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.
3. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.

Ersatzteile Zubehör

Reparatur

DokumenteKontakt

EG - Konformitätserklärung

Originalkonformitätserklärung

Art.-Bezeichnung BENZIN-HECKENSCHERE - PHT600

Article name: PETROL HEDGE TRIMMER - PHT600

Nom d'article: TAILLE-HAIES THERMIQUE - PHT600

Art.-Nr. / Art. no.: / N° d'ident.: 5910402903

	2014/29/EU		2004/22/EG		89/686/EWG_96/58/EG	X 2000/14/EG_2005/88/EG
	2014/35/EU		2014/68/EU		90/396/EWG	Noise: measured LWA= 105,5 dB(A); guaranteed LWA= 108 dB(A)P = xx KW; L/∅ = cm
X	2014/30/EU	X	2011/65/EU*				Annex V
						X	Annex VINotified Body: SGS-CSTC StandardsTechnical Services Co., Ltd.
	Annex IVNotified Body:Notified Body No.:Certificate No.:					X 2010/26/EU
						Emission. No: e24*2016/1628*2018/989SHA1/P*0230*00

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

Ichenhausen, den 08.03.2022

Garantie DE

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile,

die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
