BEDIENUNGSANLEITUNG Silverline 86815 UNOLD

Bedienungsanleitung Modell 86815

Stand: Feb 2016 /nr

Copyright ©

UNOLD

Mannheimer StraBe 4

68766 Hockenheim

Telefon [phone]

Telefax +49 (0) 6205/94 18-12

E-Mail [e-mail]

Internet www.unold.de 86815_08

INHALTSVERZEICHNIS

Bedienungsanleitung Modell 86815

Technische Daten 5
Symbolerklarung. 5
Für ihre Sicherheit. 5
Montieren 8
Bedieren 9
Reinigen und Pflegen. 9
Garantiebestimmungen 10
Entsorgung / Umweltschutz 10
Informationen fur den Fachhandel. 10
Service-Adressen 11

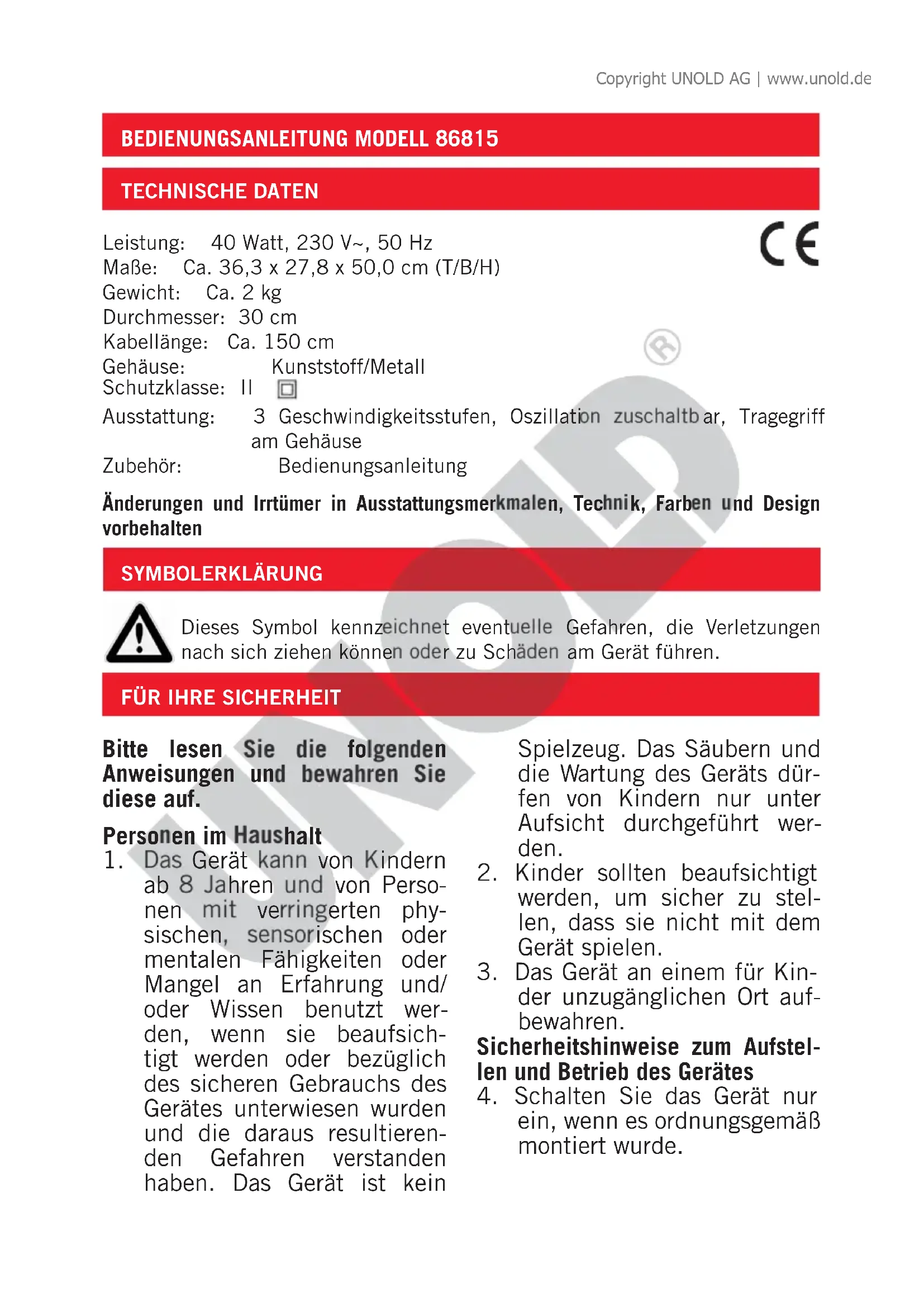

BEDIENUNGSPANLEITUNG MODELL 86815

TECHNISCHE DATEN

Leistung: 40 Watt, 230V ,50 Hz

MaBe: Ca. 36,3 x 27,8 x 50,0 cm (T/B/H)

Gewicht: Ca. 2 kg

Durchmesser: 30~cm

Kabellange: Ca. 150 cm

Gehäuse: Kunststoff/Metall

Schutzklasse: II

Ausstattung: 3 Geschwindigkeitsstufen, Oszillation zuschaltbar, Tragegriff am Gehäuse

Zubehör: Bedienungsanleitung

Änderungen und Irrtümer in Ausstattungsmerkmalen, Technik, Farben und Design vorbehalten

SYMBOLERKLÄRUNG

Dieses Symbol kennzeichnet eventuelle Gefahren, die Verletzungen nach sichziehen konnen oder zu Schaden am Gerät führen.

FÜR IHRE SICHERHEIT

Bitte lessen Sie die folgenden Anweisungen und bewahren Sie diese auf.

Personen im Haushalt

1. Das Gerät kann von Kindern ab 8 Jahren und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen haben. Das Gerät ist kein

Spielzeug. Das Säubern und die Wartung des Geräts dürfen von Kindern nur unter Aufsicht durchgeführt werden.

1. Kinder sollen den beaufsichtigt werden, um sicher zu stellen, dass sie nicht mit dem Gerät speilen.
2. Das Gerät an einem für Kinder unzugänglichen Ort aufbewahren.

Sicherheitshinweise zum Aufstell-len und Betrieb des Gerätes

1. Schalten Sie das Gerät nur ein, wenn es ordnungsgemäß montiert wurde.

2. Achten Sie auf ausreichend Platz am Standort des Gerätes. Es mussen mindestens 50 cm zwischen dem Gerät und anderen Gegenständeneingehalten werden.

3. Verwenden Sie das Gerät nicht in weitere staubhaltigen Räumen oder in der Nähe brennbarer Substanzen.
4. Gerät nur an Wechselstrom mit Spannung gemäß Typenschild anschließen.
5. Dieses Gerätarf nicht mit einer externen Zeitschaltuhr oder einem Fernbedienungssystem betriebenen werden.
6. Tauchen Sie das Gerät oder die Zuleitung keinesfalls in Wasser oder andere Flüssigkeiten ein - es besteht Lebensgefahr!
7. Offnen Sie auf keinen Fall das Gehäuse des Gerätes, es besteht die Gefahr eines Stromschlages!
8. Das Gerät ist ausschließlich für den Haushaltsgebrauch oder ähnliche Verwendungs-zwecke bestimmt, z. B.
   in Teeküchen in Geschäfts-ten, Buros oder sonstigen Arbeitsstätten,
   zur Verwendung durch Gäst in Hotels, Motels oder sonstigen Beherbergungsbetrieben, 2
   in Privatpensionen oder Ferienhäusern.
9. Achten Sie darauf, dass die Zuleitung so verlegt wird,
   dass ein Stolpern über die Zuleitung ausgeschlossen ist.
10. Um Schaden am Kabel zu vermeiden, wickeln Sie die Zuleitung nie um das Gerät.
11. Um Schäden am Kabel zu vermeiden,ziehen Sie den Netzstecker immer am Stecker aus der Steckdose,ziehen Sie damit nie an der Zuleitung.
12. Achten Sie darauf, dass die verwendete Steckdose leicht zugänglich ist, damit der Stecker bei Gefahr schnell Herausgezogen werden kann.
13. Achten Sie darauf, die Zuleitung nicht einzuklemen oder über Ecken zuziehen, um Schaden an der Zuleitung zu vermeiden.
14. Verwenden Sie nach Molec-lichkeit kein Verlangerungskabel. Wenn dies nicht vermeidbar ist, wickeln Sie das Verlangerungskabelitte vollständig ab und beachten Sie die Leistungsgrenzen des jeweiligen Kabels.
15. Das Gerätarf nicht in nassen/nasskalten oder feuchten Räumen betrieben werden - Stromschlaggefahr!
    d9. Vermeiden Sie starke Sonneneinstrahlung auf das Gerät.
16. Es dürfen niemals Gegen
    er stände wie Finger, Nadeln,
    Stifte etc. durch das Korbgitter in das Innere des Gerätes

gesteckt werden - Verletzungsgefahr!

1. Achten Sie darauf, dass sich lange Haare nicht im Flügelrad verfangen können.
2. Prufen Sie regelmäßig das Gerät, den Stecker und die Zuleitung auf Verschleiß oder Beschädigungen. Bei Beschädigung senden Sie das Gerätitte zur Überprüfung und Reparatur an unseren Kundendienst. Unsachgemäße Reparaturen konnen zu erheblichen Gefahren für den Benutzer führen und haben den Ausschluss der Garantie zur Folge.
3. Wenn die Zuleitung beschädigt ist, darf diese ausschlieB

lich durch den Hersteller bzw. dessen Kundenservice oder einer anderen, entsprechend fachlich qualifizierten Person ausgetauscht werden, um Gefahren zu vermeiden.

1. Um Schäden zu vermeiden, darf das Gerät nicht mit Zubehör anderer Hersteller oder Marken benutzt werden.
2. Nach Gebrauch sowie vom dem Reinigen den Netzstecker aus der Steckdoseziehen. Das Gerät niemals unbeaufsichtigt setzen, wenn der Netzstecker eingesteckt ist.

Es dürfen niemals Gegenstände wie Finger, Nadeln, Stifte etc. durch das Korbgitter in das Innere des Gerätes gesteckt werden - Verletzungsgefahr!

Das Gerät nur auf einem ebenen, stabilen Untergrund betreiben, damit diesen nicht umkippt.

Der Hersteller übernimmt keine Haftung bei fehlerhafter Montage, bei unsachgemäß oder fehlerhafter Verwendung oder nach Durchführung von Reparaturen durch nicht autorisierte Dritte.

MONTIEREN

1 Vordere Korbabdeckung
1 a Befestigungsring
2 Flugelrad
3 Mutter
4 | Hintere Korbabdeckung
5 Adhse
6 Oszillationsknopf
7 Motorgehause
8 Sdckel
9 Schalter

1. Stellen Sie vor der Montagesicher, dass Sie das Gerät auf einem ebenen, trockenen Platz montieren.
2. Entfernen Sie alle Verpackungsmaterialien und Transportsicherungen. Halten Sie Verpackungsmaterial wie z. B. Kunststoffbeutel oder Styropor von Kleinkindern fern - Erstickungsgefahr!
3. Prüfen Sie, ob allebenotigten Teile vohanden sind.
4. Ziehen Sie die Zuleitung des Motorgehäuses durch die Öffnung im Sockel.

5. Fixieren Sie Sockel und Motorgehäuse, indem Sie das Motorgehäuse im Uhrzeigersinn festdrehen, bis das Motorgehäuse hörbar einrastet (Nase am Motorgehäuse und Aussparung im Sockel müssen ineinander liegen).

6. Entfenen Sie die Mutter vom Gewinde am Motorblock.

7. Befestigen Sie die wichtere Korbanbeckung, indem Sie die Abdeckung mit der Mutter fixieren.
8. Setzen Sie das Flügelrad auf die Achse am Motorgehäuse. Prüfen Sie, ob sich die Flügelradblätter frei drehen setzen. Flügelrad mit dem Befestigungsring fixieren (gegen den Uhrzeigersinn drehen).
9. Verbinden Sie die vordere Korbabdeckung mit der hinteren Korbabdeckung. Achten Sie daraufuf, dass die Locher für die Befestigungsschraube unter an den Korbabdeckungen überinander stehen. Fixieren Sie diese mit der Schraube.
10. Prufen Sie, ob alle Teile korrekt montiert und fixiert wurden.

BEDIENEN

1. Vergewissern Sie sich, dass das Gerät auf einem geeigneten, ebenen Untergrund stehen und sicher und stabil aufgestellt wurde.
2. Stecken Sie den Stecker in eine Steckdose (230V ,50Hz)
3. Wenn Sie das Gerät an einen anderen Ort stellen möchten, schalten Sie es zunachst aus undziehen Sie dann den Stecker aus der Steckdose.

Neigewinkel einstellen

1. Sie können das Motorgehäuse in gewissem Umfang vertikal neigen. Drücken Sie hierfür das Motorgehäuse in den gewünschten Neigewinkel. Um Schäden am Gerät zu vermeiden, wenden Sie hierbeiitte keine Gewalt an.

Geschwindigkeit einstellen

1. Schalten Sie das Gerä ein, indem Sie eine der drei Geschwindigkeitsstufen wahren und die entsprechende Taste drücken:

Stufe 1: leichter Wind
Stufe 2: mittlerer Wind
Stufe 3: starker Wind
Stufe ,0"schaltet das Gerat aus.

1. Sie können jederzeit zwischen den verschiedenen Geschwindigkeitsstufen wechseln.

Schwenkfungtion/Oszillation

1. Drücken Sie Ozillationsknopf am Gerätekopf nach unten. Das Gerät schwenkt nun selbstständig.
2. Wenn Sie die Schwenkfungtion wieder ausschalten möchten,ziehen Sie den Oszillationsknopf nach oben.

Ausschalten

1. Drehen Sie auf „0“, um das Gerät auszuschalten. Ziehen Sie den Stecker aus der Steckdose, wenn Sie das Gerät nicht mehr verwenden.

REINIGEN UND PFLEGEN

Schalten Sie das Gerät aus, indem Sie die Taste „O“ drücken, undziehen Sie den Stecker aus der Steckdose.

Warten Sie, bis das Gerät vollständig zum Stillstand gekommen ist.

Achten Sie daraufuf, das Gerät niemals in Wasser zu tauchen. Motor oder elektrische Bauteile des Gerätes)dürfen nicht feucht werden.

1. Verwenden Sie grundsatzlich keine scharfen Scheuermittel,

Stahlwolle, metallischen Gegenstände, heiße Reinigungsmittel oder Desinfektionsmittel.

1. Wischen Sie Standrohr und Gitter des Ventilators mit einem leicht feuchten Tuch ab.
2. Bewahren Sie den Ventilator an einem trockenen und sicheren Ort auf, umihn vor Staub, Stößen, Hitze und Feuchtigkeit zu schützen.

GARANTIEBESTIMMUNGEN

Wir gewähren auf unsere Geräte eine Garantie von 24 Monaten, bei gewerblichem Gebrauch 12 Monate, ab dem Kaufdatum für Schäden, die bei bestimmungsgemäßem Gebrauch nachweislich auf Werksfehler zurückzuführen sind. Innerhalb der Garantiezeit beheben wir Material- und Herstellungsfehler nach unserem Ermessen durch Reparatur oder Umtausch. Unsere Garantieleistungen gelten ausschließlich für in Deutschland und Österreich verkaufte Geräte. Bei anderen Ländern wenden Sie sich膑 an den zuständigen Importeur. Geräte, für die eine Mängelbeseitigung beansprucht wird, senden Sie bereits zusammen mit einer Kopie des maschinell erstellten Kaufbelegs, aus dem das Kaufdatum ersichtlich sein muss, sowie einer Fehlerbeschreibung gut verpackt und freiemacht an unseren Kundendienst. Im Garantiefall werden dem Kunden in Deutschland und Österreich entwickelte Versandkosten zurückerstattet. Von der Garantie ausgeschlossen sind Schäden durch Verschleiß, unsachgemäß Handhabung und Nichteinhaltung der Wartungs- und Pflegeanweisungen. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe am Gerät von dritter Stelle vorgenommen werden.

Eventuelle Ansprüche des Endverbrauchers gegenüber dem Verkauf oder Handl der handier werden durch die Garantie nicht ein geschränkt.

ENTSORGUNG / UMWELTSCHUTZ

Unsere Geräte werden auf hohem Qualitätsniveau für eine lange Nutzungsdauer hergestellt. Regelmäßige Wartung und fachgerechte Reparaturen durch unseren Kundendienst können die Nutzungsdauer des Gerätes verlangern. Wenn ein Gerät defekt und nicht mehr zu reparieren ist, beachten Sieitte: Dieses Produkt darf nicht zusammen mit dem normalen Hausmüll entsorgt werden. Sie müssen diesen Produkt an einer ausgewiesen Sammelstelle zum Recycling von elektrischen oder elektronischen Geräten abliefern. Durch das separate Sammeln und Recycleln von Abfallprodukten halten Sie mit, die natürlichen Ressourcen zu schonen und stellen sicher, dass das Produkt in gesundheits- und umweltverträglicher Weise entsorgt wird.

INFORMATIONEN FÜR DEN FACHH ANDEL

Hiermit erklart die UNOLD AG, dass sich der Ventilator 86815 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektron magnetische Verträgekeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EC) befindet.

Die Übereinstimmung mit den Regularien bezieht sich auf den Tag der Erstellung dieser Erklärung.

Hockenheim, 28.5.2014

UNOLD AG, Mannheimer Straße 4, 68766 Hockenheim

SERVICE-ADRESSEN

DEUTSCHLAND

Mannheimer Straße 4
68766 Hockenheim

Kundendienst

Telefon [phone]

Telefax +49 (0) 6205/94 18-22

E-Mail [e-mail]

Internet www.unold.de

Sie möchten innerhalb der Garantiezeit ein Gerät zur Reparatur einsenden? Auf unserer Internetseite www.unold.de/ruecksendung können Sie sich einen Rücksendeschein ausdrucken, um damit das Paket kosten los bei der Post abzugeben (nur für Einsendungen aus Deutschland und Österreich).

ÖSTERREICH

SCHWEIZ

Reparaturabwicklung, Ersatzteile:

ESC Electronic Service Center GmbH

Kelsenstraße 2

A-1030 Wien

Telefon [phone]

Telefax +43 (0) 1/971 7059
