Marke	Fuxtec
Modell	FXSG7500B
Produkttyp	Benzingenerator
Motortyp	4-Takt OHC Einzylinder luftgekühlt
Hubraum	420 cm³
Maximale Leistung	9,2 kW (bei 3600 U/min)
Nennleistung	6,0 kW
Nennspannung	230 V / 400 V
Frequenz	50 Hz

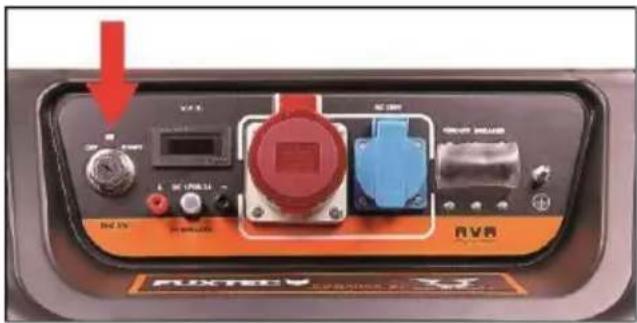

Startsystem	Manuell (Seilzug) und elektrisch (Schlüssel)
Kraftstoff	Super bleifrei 95
Tankvolumen	28 L
Motoröl	FUXTEC SAE 30 (Füllmenge 1,1 L)
Kraftstoffverbrauch	3,33 kg/h

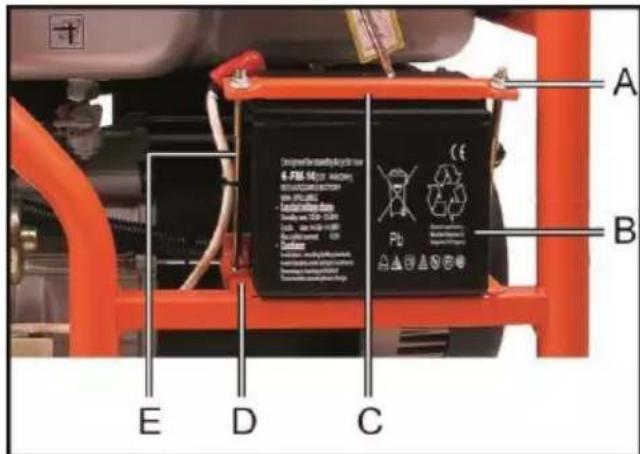

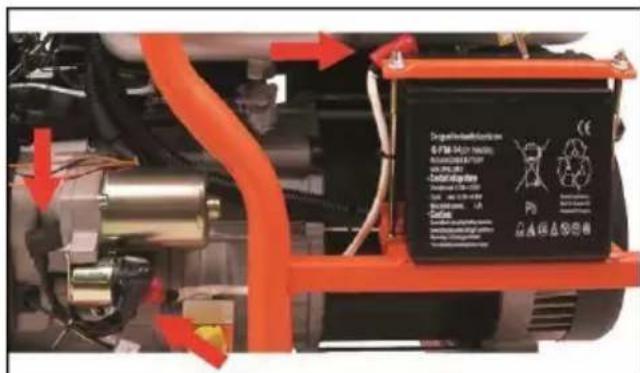

Batterie (optional)	12 V, Ladestrom max. 8,3 A
Abmessungen (L × B × H)	740 × 555 × 620 mm
Leergewicht	94 kg (mit elektrischem Starter)
Schalldruckpegel	74 dB(A)
Garantierter Schallleistungspegel	97 dB(A)
Betriebstemperaturbereich	-5 °C bis +40 °C
Maximale Einsatzhöhe	1500 m
Luftfeuchtigkeit	90 % bei 25 °C

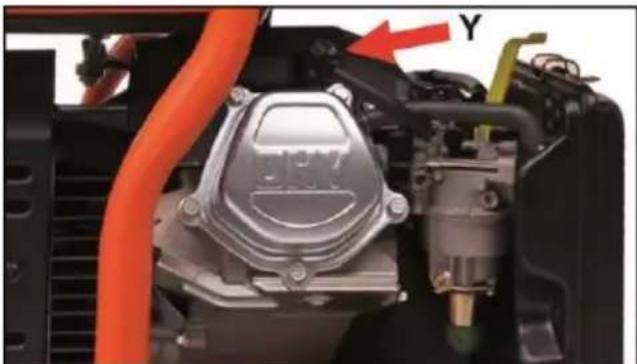

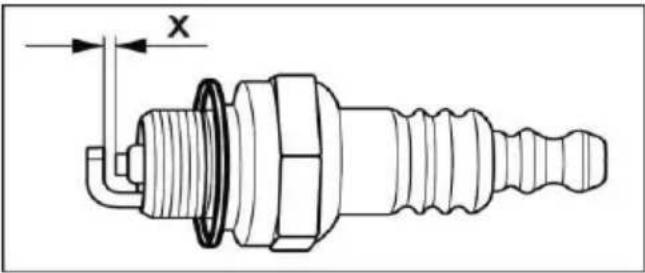

Zündkerze	Transistorzündung, Elektrodenabstand 0,7-0,8 mm
Steckdosen	1 × 230 V, 1 × 400 V, 1 × 12 V DC
Schutzvorrichtungen	AC-Sicherheitsschalter, DC-Sicherungsautomat, Ölmangelabschaltung
Lieferumfang	Stromerzeuger, Bedienungsanleitung

Häufig gestellte Fragen - FXSG7500B Fuxtec

Welches Motoröl verwenden?

Verwenden Sie FUXTEC SAE 30 Motoröl (Füllmenge 1,1 L). Überprüfen Sie den Ölstand vor jedem Start.

Wie starte ich den Generator?

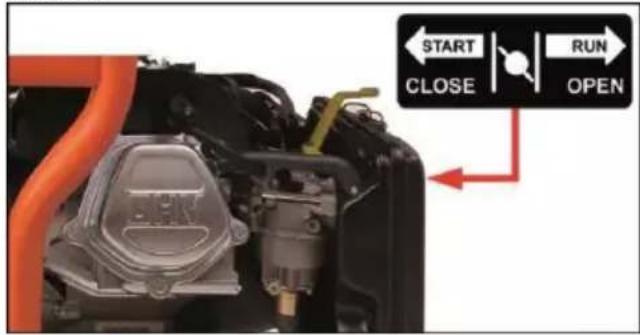

Öffnen Sie den Kraftstoffhahn, stellen Sie den Choke auf 'RUN' (warmer Motor) oder auf geschlossen (kalter Motor), schalten Sie den Schalter auf 'ON', ziehen Sie dann am Startseil oder drehen Sie den Schlüssel für den elektrischen Starter (Modell B).

Warum startet der Motor nicht?

Überprüfen Sie zuerst den Motorölstand (zu niedrig = Sperre), dann den Kraftstoff, den Schalter auf 'ON' und den Zustand der Zündkerze. Reinigen oder ersetzen Sie die Kerze bei Bedarf.

Kann der Generator im Innenbereich verwendet werden?

Nein, niemals in geschlossenen Räumen, Garagen oder Häusern. Abgase enthalten tödliches Kohlenmonoxid. Verwenden Sie ihn immer im Freien an einem gut belüfteten Ort.

Wie schließe ich Geräte an?

Starten Sie zuerst den Generator, schließen Sie dann die Verbraucher einzeln an. Überschreiten Sie nicht die Nennleistung (6 kW). Schließen Sie zuerst leistungsstarke Geräte an. Schließen Sie niemals gleichzeitig die 230-V- und 400-V-Steckdosen an.

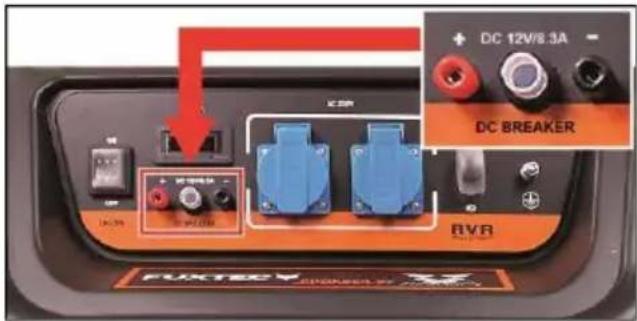

Wie lade ich eine externe Batterie?

Verwenden Sie die 12-V-Gleichstromsteckdose. Stellen Sie sicher, dass der Generator ausgeschaltet ist, um die Batterie anzuschließen (Polung beachten: rot +, schwarz -). Starten Sie dann den Generator. Laden Sie keine Batterie mit einer Kapazität über 50 Ah.

Wann muss das Öl gewechselt werden?

Wechseln Sie das Öl nach den ersten 20 Betriebsstunden, dann alle 20 Stunden oder alle 6 Monate. Lassen Sie das Öl immer im warmen Zustand ab, um eine vollständige Entleerung zu gewährleisten.

Wie reinige ich den Luftfilter?

Alle 20 Stunden (oder 10 Stunden in staubiger Umgebung). Waschen Sie den Luftfilter mit einer Reinigungslösung, lassen Sie ihn trocknen, tränken Sie ihn dann mit sauberem Motoröl. Bauen Sie ihn wieder ein, sobald er trocken ist.

Was tun, wenn der Generator keinen Strom erzeugt?

Überprüfen Sie, ob der AC-Sicherheitsschalter auf 'ON' steht. Testen Sie mit einer Lampe. Wenn immer noch nichts, wenden Sie sich an einen autorisierten Service. Versuchen Sie nicht, elektrische Komponenten selbst zu reparieren.

Wie lagere ich den Generator für längere Zeit?

Lassen Sie den Kraftstoff aus Tank und Vergaser ab, lassen Sie das Öl ab, reinigen Sie den Luftfilter und den Ölfiltereinsatz. Lagern Sie ihn an einem sauberen, trockenen und frostfreien Ort.

BEDIENUNGSANLEITUNG FXSG7500B Fuxtec

Original-Bedienungsanleitung

Stromerzeuger

FX-SG3800 / FX-SG7500 / FX-SG7500A / FX-SG7500B

ACHTUNG: Bitte lesen Sie sich vor Arbeitsbeginn das Betriebshandbuch aufmerksam durch, da es alle wichtigen Informationen und Sicherheitshinweise enthält, deren Einhaltung die Voraussetzung für den ordnungsgemäßen Gebrauch dieses Gerätes ist.

Inhalt

Verwendete Symbole 3

Symbole am Stromerzeuger 3

Zu Ihrer Sicherheit .... 4

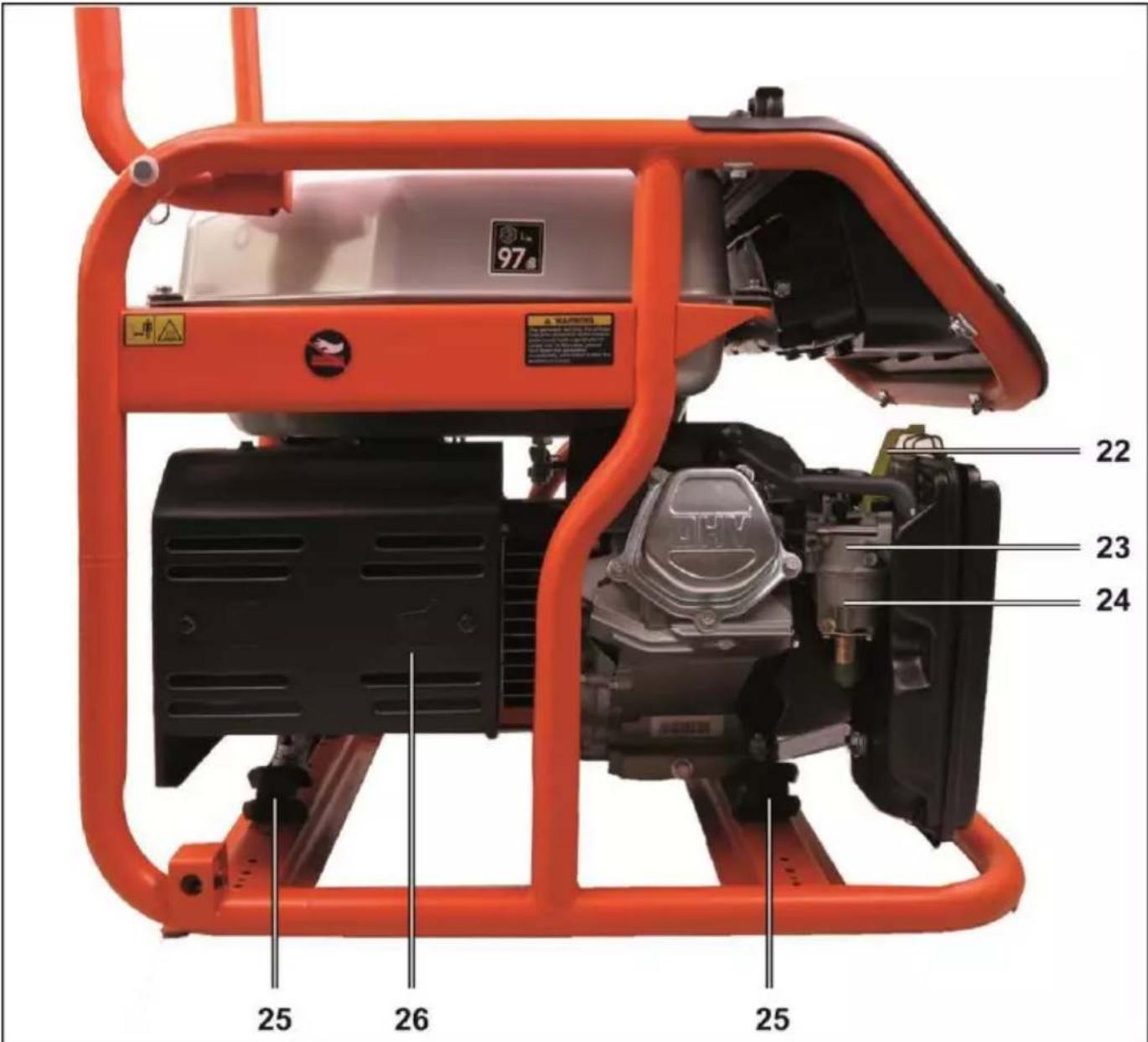

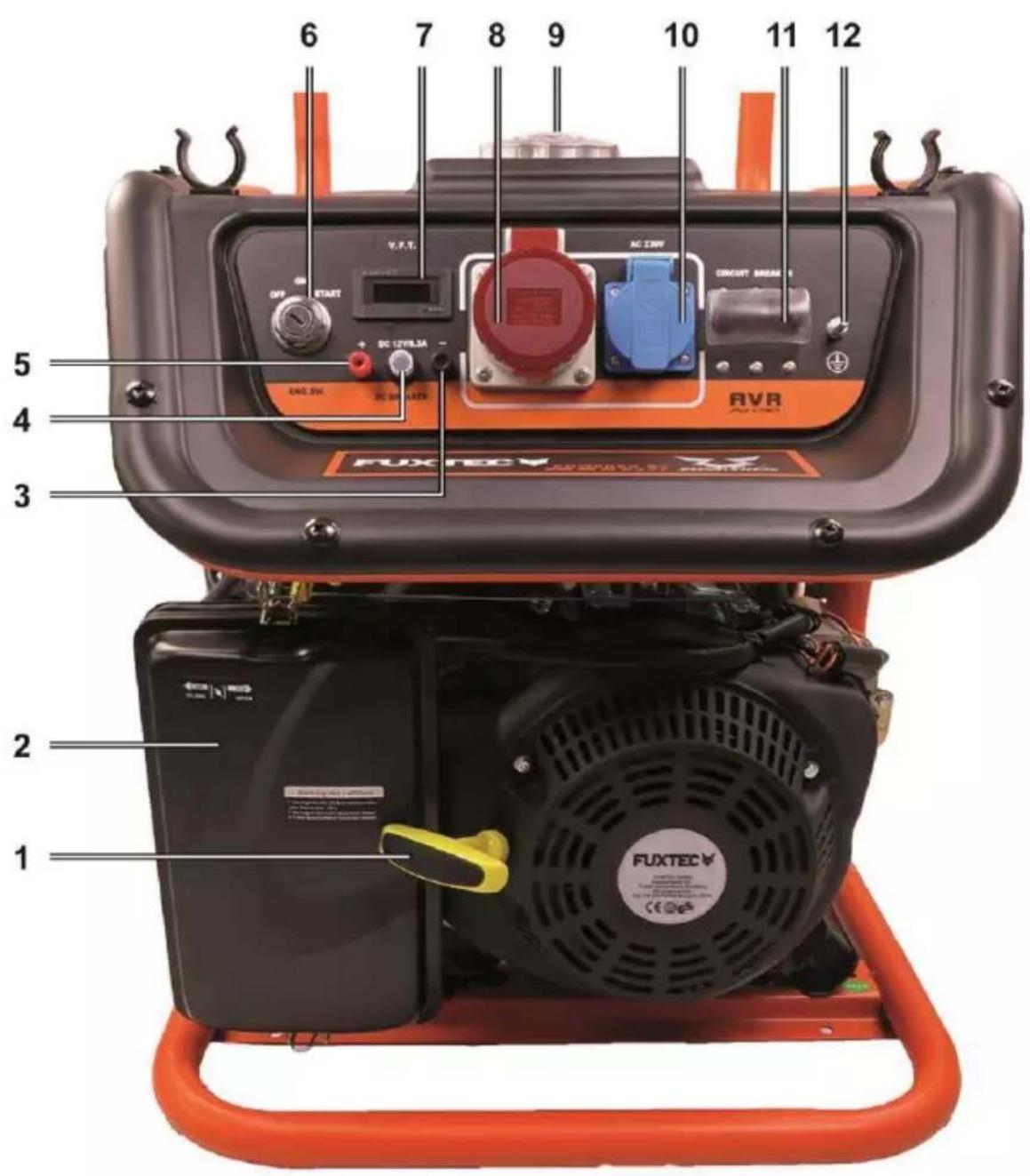

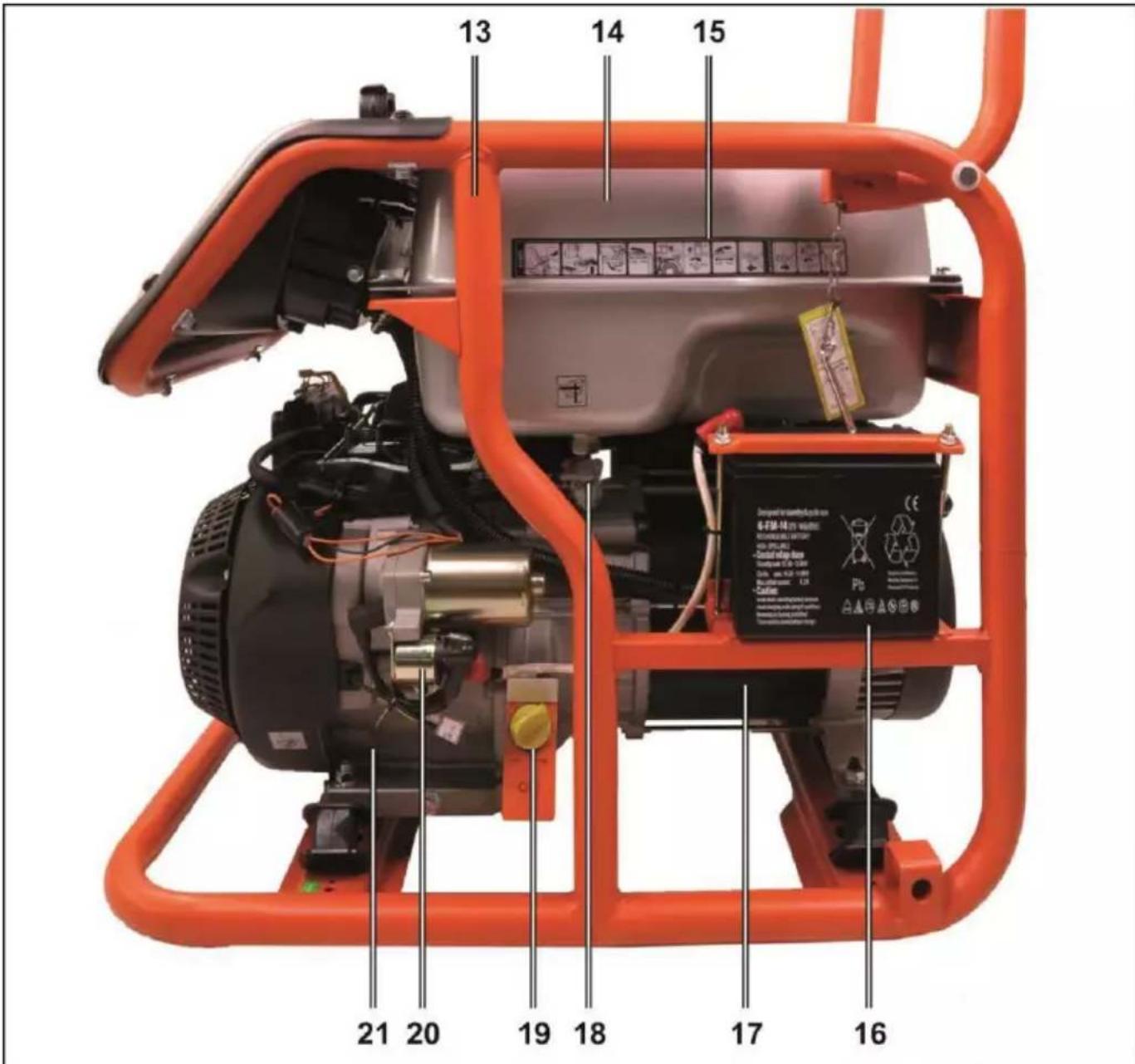

Auf einen Blick 9

Technische Daten....11

Vor der Inbetriebnahme .... 13

Betrieb 14

Wartung und Pflege 17

Fehlersuche 19

CE-Konformität....20

Verwendete Symbole

WARNUNG!

Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.

VORSICHT!

Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden.

HINWEIS

Bezeichnet Anwendungstipps und wichtige Informationen.

Symbole am Stromerzeuger

WARNUNG Stellen Sie sicher, daß kein Kraftstoff verschütet wird und daß kein Kraftstofffleck besteht. Das Auffüllen darf nur bei still stehendem Motor erfolgen.

Wartung des Luftfilters

1 Häufigkeit alle 20 Betriebsstunden (bei Staub alle 10 h)
2 Reinigen mit nicht ätzendem Mittel
3 Filter ausreichend trocknen lassen

Warnung!

Heiße Oberfläche!

WARNING Heiße Oberfläche

⚠ VORSICHT

Bei einem Kurzschluss oder Überlastung schaltet

Spannungsregler aus.

Bitte schalten Sie den Generator aus und beheben Sie das Problem vor dem Neustart.

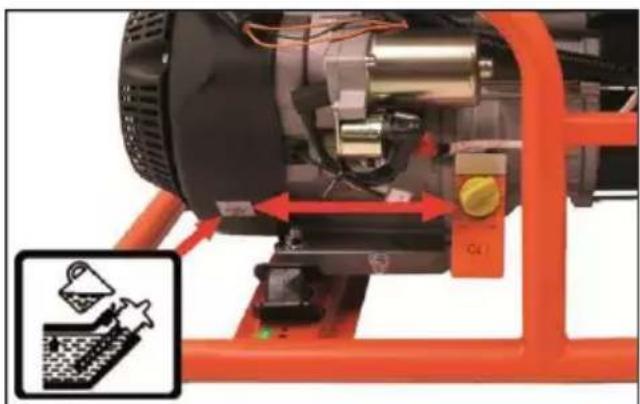

Ölstandskontrolle nicht vergessen:

Start des Motors mit zu niedrigem Ölstand nicht möglich!

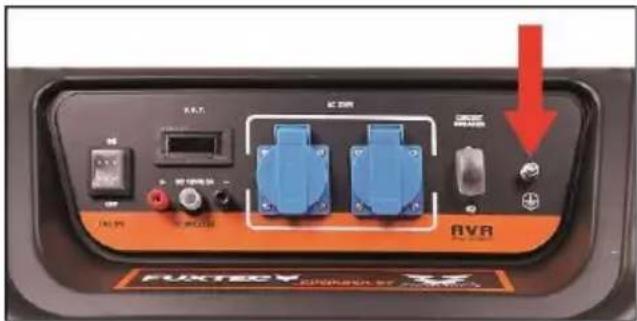

Erdungsanschluss

Stromerzeuger muss während des Betriebes geerdet sein!

Vor dem Gebrauch des Stromerzeugers diese

Bedienungsanleitung sorgfältig durchlesen!

Insbesondere die

Sicherheitshinweise befolgen!

Warnung!

Stromerzeuger niemals in geschlossenen Räumen betreiben!

Explosions- und Brandgefahr!

Nicht bei laufendem Motor Tanken!

Achtung!

Heiße Oberflächen; Nicht berühren!

Achtung!

Maximaler Lärmpegel 97 dB!

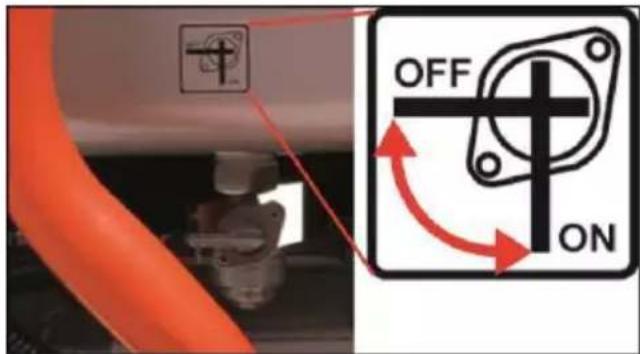

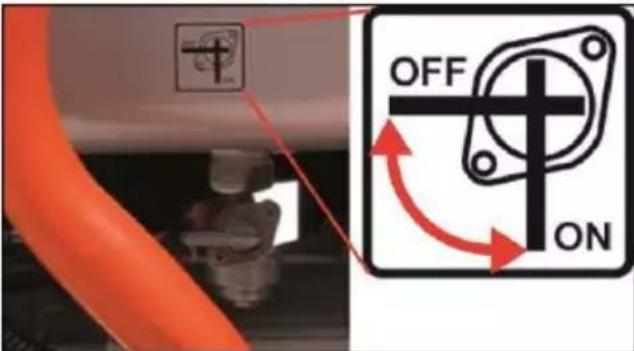

Stellungen Kraftstoff- absperrhahn

DANGER Kohlenmonoxid verursachen ernsthafte Verletzungen. Gas kann nicht gesehen oder gerochen werden Nicht im Haus nutzen Nicht in der Garage nutzen Nicht In der Nähe offener Fenster nutzen

Nicht im Haus nutzen!

Nicht in der Garage nutzen!

Nicht in der Nähe offener Fenster nutzen!

Zu Ihrer Sicherheit

WARNUNG!

Vor Gebrauch des Stromerzeugers lesen und danach handeln:

– die vorliegende Bedienungsanleitung,
– die für den Einsatzort geltenden Regeln und Vorschriften zum Arbeitsschutz und zur Unfallverhütung.

Benutzer

■ Der Stromerzeuger ist nicht dafür vorgesehen, von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden.
■ Niemals Kindern oder mit nachfolgenden Anweisungen nicht vertrauten Personen erlauben den Stromerzeuger zu nutzen.
■ Stellen Sie sicher, dass Kinder und unbefugte Personen nicht mit dem Stromerzeuger in Berührung kommen.

Bestimmungsgemäße Verwendung

Der Stromerzeuger ist ausschließlich bestimmt:

• Zum Erzeugen von Strom in den unter "Technische Daten" angegebenen Spannungsbereichen.
• Zur Verwendung entsprechend den in dieser Bedienungsanleitung gegebenen Beschreibungen und Sicherheitshinweisen.
  ■ Für aus Fehlanwendung resultierende Schäden oder Verletzungen haftet der Benutzer/Bediener und nicht der Hersteller. Es dürfen ausschließlich die für diese Stromerzeuger ausgewiesenen Ersatz- und Zubehörteile verwendet werden.
  ■ Bestandteil der bestimmungsgemäßen Verwendung ist speziell die Beachtung aller Sicherheitshinweise und Betriebshinweise in der Bedienungsanleitung. Personen, die den Stromerzeuger bedienen und warten, müssen mit ihm vertraut sein und alle möglichen Gefahren kennen und beachten.
  ■ Darüber hinaus sind die geltenden Unfall-Verhütungsvorschriften genauestens einzuhalten.
  ■ Die allgemeinen arbeitsmedizinischen und sicherheitstechnischen Regeln müssen strikt beachtet werden. Der Stromerzeuger ist nur für den Einsatz in offenen gut belüfteten Bereichen bestimmt.
  ■ Jeder andere Gebrauch ist nicht bestimmungsgemäß.
  ■ Nicht bestimmungsgemäßer Gebrauch hat den Verfall der Garantie und die Ablehnung jeglicher Verantwortung seitens des Herstellers zur Folge.
  ■ Der Benutzer haftet für alle Schäden an Dritten und deren Eigentum.
  ■ Betreiben Sie das Gerät nur in dem vom Hersteller vorgeschriebenen und ausgelieferten technischen Zustand.
  ■ Eigenmächtige Veränderungen an dem Gerät schließen eine Haftung des Herstellers für daraus resultierende Schäden aus und führen zum Erlöschen der Garantie.

Allgemeine Sicherheitshinweise

WARNING!

Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können einen Brand auslösen und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

■ Lassen Sie den Motor des Stromerzeugers niemals in geschlossenen Räumen oder Gebäuden laufen. Die Abgase enthalten gefährliches Kohlenmonoxid.
Für den Betrieb in gut belüfteten Räumen müssen zusätzliche Maßnahmen zum Schutz vor Feuer und Explosionen getroffen werden – z. B. Bereitstellen von geeigneten Feuerlöschern.

■ Betreiben Sie den Stromerzeuger nur in dem in dieser Bedienungsanleitung angegebenen Temperaturbereich.

■ Lassen Sie alle Wartungsarbeiten am Stromerzeuger, mit Ausnahme der in dieser Betriebsanleitung aufgeführten Arbeiten, von autorisiertem und qualifiziertem Wartungspersonal ausführen.

■ Schalten Sie den Stromerzeuger vor allen Montage- und Einstell- und Wartungsarbeiten grundsätzlich aus.

■ Beachten Sie, nicht ordnungsgemäße Wartung, die Verwendung von nicht konformen Ersatzteilen oder das Entfernen bzw. die Modifikation der Sicherheitseinrichtungen können zu Schäden am Gerät und schwersten Verletzungen führen.

■ Achten Sie darauf, dass der Stromerzeuger auf keinen Fall in die Hände von unbefugten Personen und Kindern gelangt!

■ Achten Sie darauf, dass nationale Vorschriften den Einsatz des Stromerzeugers beschränken können.

■ Überprüfen Sie den Stromerzeuger vor jedem Gebrauch auf signifikante Schäden und Defekte.

■ Lassen Sie sich, vor Gebrauch des Stromerzeugers gegebenenfalls von Ihrem Fachhändler einweisen.

■ Verwenden Sie nur die vom Hersteller vorgegebenen Ersatzteile und Schutzvorrichtungen. Der Gebrauch anderer Ersatzteile und anderen Zubehörs führt zum Verlust des Garantieanspruchs und bedeutet immer erhöhte Verletzungsgefahr für den Nutzer.

■ Halten Sie den Stromerzeuger immer in einem guten technischen Betriebszustand.

■ Betreiben Sie den Stromerzeuger nicht in feuchter Umgebung. Schützen Sie die elektrischen und elektronischen Komponenten vor Feuchtigkeitseinwirkung.

Elektrische Sicherheit

■ Stellen Sie sicher, dass angeschlossene elektrische Geräte einschließlich Stromkabel und Steckerverbindungen sich in einem technisch einwandfreien Zustand befinden.

■ Stellen Sie sicher, dass bei der Verwendung von Verlängerungskabeln oder mobilen Verteilernetzen folgende Gesamtkabellänge nicht überschritten wird:

• 60 Meter bei einem Leitungsquerschnitt von 1,5 mm²
• 100 Meter bei einem Leitungsquerschnitt von 2,5 mm ^2

■ Beachten Sie, dass die Generatoren der Stromerzeugeraggregate unter den angegebenen Betriebsbedingungen nur bis zu ihrer Nennleistung belastet werden können!

■ Die Generatorbelastung muss eingeschränkt werden, wenn die Motor- und Generatorkühlung bedingt durch folgende Faktoren eingeschränkt ist:

• Betrieb in engen Räumen
• Über-/Unterschreiten des Temperature-einsatzbereiches
• Überschreiten der max. Einsatzhöhe
• Überschreiten des max. Feuchtigkeitsbereiches

■ Schießen Sie den Stromerzeuger auf keinen Fall selbst am Hausnetz an.

■ Verletzungsgefahr durch elektrische Spannung!

Lassen Sie Installations-, Reparatur- und Wartungsarbeiten an Motor, Generator sowie elektrischen und elektronischen Komponenten des Stromerzeugers ausschließlich von dafür ausgebildetem und autorisiertem Fachpersonal ausführen.

Erstickungsgefahr durch Kohlen- monoxyd!

■ Betreiben Sie den Stromerzeuger nicht in geschlossenen Räumen. Motorab-gase sind hochgradig giftig. Das Einatmen von geruchlosem Kohlenmonoxid kann zum Tode führen!
■ Beim Betrieb in gut ventilierten Räumen müssen zusätzliche Maßnahmen zum Schutz vor Feuer und Explosionen getroffen werden!

Explosions- und Brandgefahr!

Benzindämpfe sind explosiv und Benzin ist hochgradig entflammbar.

■ Füllen Sie Kraftstoff ein, bevor Sie den Motor starten. Halten Sie den Tank bei laufendem oder bei noch heißem Motor geschlossen.
■ Während des Betriebs auf keinen Fall Nachtanken.
■ Füllen Sie Kraftstoff nur auf, wenn der Motor abgeschaltet und abgekühlt ist. Vermeiden Sie offenes Feuer, Funkenbildung und rauchen Sie nicht. Betanken Sie das Gerät nur im Freien.
■ Starten Sie den Motor nicht, wenn Kraftstoff übergelaufen ist. Entfernen Sie den Stromerzeuger von einer kraftstoffverschmutzten Fläche. Warten Sie, bis sich die Kraftstoffdämpfe verflüchtigt haben.
■ Um Brandgefahr zu vermeiden, halten Sie folgende Teile von austretendem Öl oder Kraftstoff frei:
- Motor,
- Auspuff,
- Benzintank.

Arbeitsplatzsicherheit

■ Halten Sie den Standplatz des Stromerzeugers sauber und gut beleuchtet. Unordnung oder unbeleuchtete Örtlichkeiten können zu Unfällen führen.
■ Nehmen Sie den Stromerzeuger nicht in explosionsgefährdeter Umgebung in Betrieb. Das gilt insbesondere für Örtlichkeiten in denen sich brennbare Flüssigkeiten, Gase oder Stäube befinden.
■ Halten Sie Kinder und andere unbefugte Personen während der Benutzung vom Betriebsort fern.

Sicherheit von Personen

■ Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit dem Stromerzeugeraggregat.
■ Nehmen Sie keinen Stromerzeuger in Betrieb, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.
Ein Moment der Unachtsamkeit beim Anschluss und der Inbetriebnahme des Stromerzeugers kann zu schwerwiegenden Verletzungen führen.
■ Tragen Sie bei der Inbetriebnahme und bei Wartungs- und Instandsetzungsarbeiten den Umständen angepasst Schutzhandschuhe und ggf. eine Schutzbrille. Das Wahrnehmen entsprechender persönlicher Schutzmaßnahmen verringert das Risiko von Verletzungen.

Restgefahren

Auch bei sachgemäßer Verwendung des Stromerzeugers bleibt immer ein Restrisiko, das nicht ausgeschlossen werden kann. Aus der Art und Konstruktion des Stromerzeugers können folgende potentiellen Gefährdungen abgeleitet werden:

• Kontakt mit elektrischen Anschlüssen und Komponenten des Stromerzeugers (elektrischer Schlag),

• Unvorhergesehene, plötzliche Defekte an beweglichen Teilen des Stromerzeugers,

• Schädigung des Gehöres, wenn kein vorgeschriebener Gehörschutz bei Dauerbetrieb getragen wird,
  – Einatmen von Abgasen des Verbrennungsmotors,
  – Hautkontakt mit Benzin.

Zusätzliche Sicherheitshinweise

■ Schalten Sie unter folgenden Bedingungen den Stromerzeuger ab:
- Vor dem Auffüllen von Kraftstoff (Bau-teile dann erst abkühlen lassen),
- wenn er über einen längeren Zeitraum unbeaufsichtigt gelassen wird,
– vor der Überprüfung, Reinigung oder sonstigen Arbeiten am Stromerzeuger,
- wenn das Aggregat beginnt, übermäßig stark zu vibrieren.

■ Vergewissern Sie sich während des Betriebs, dass sich keine Personen (insbesondere Kinder) oder Tiere im Betriebsbereich aufhalten.

■ Verwenden Sie das Stromerzeugeraggregat nur unter trockenen Bedingungen. Halten Sie das Aggregat von Regen und Nässe fern.

■ Lassen Sie bei längeren Arbeitsunterbrechungen den Stromerzeuger nicht unbeaufsichtigt und stellen Sie das Aggregat nach dem Betrieb an einem gesicherten für unbefugte Personen nicht zugänglichen Ort ab.

■ Schalten Sie den Stromerzeuger beim Transport zu anderen Betriebsorten immer ab.

■ Stellen Sie sicher, dass alle Schutzvorrichtungen bei Benutzung des Stromerzeugers montiert sind.

■ Nehmen Sie auf keinen Fall einen unvollständig montierten oder ein mit nicht zulässigen Modifikationen versehenen Stromerzeuger in Betrieb.

■ Betreiben Sie den Stromerzeuger nur in dem vom Hersteller vorgeschriebenen und ausgelieferten technischen Zustand.

Eigenmächtige Veränderungen am Stromerzeuger schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

■ Verwenden Sie nur Original- oder vom Hersteller zugelassene Ersatzteile. Beachten Sie beim Austausch die mitgelieferten Einbauhinweise.

■ Lassen Sie Reparaturen ausschließlich von einer qualifizierten und autorisierten Fachkraft oder einer Fachwerkstatt durchführen.

■ Treffen Sie vor der Inbetriebnahme folgende Maßnahmen:

• Führen Sie eine Sichtkontrolle auf Schäden durch.
• Prüfen Sie den Stromerzeuger auf lose Teile und treffen Sie gegebenenfalls Abhilfe indem Sie die Teile wieder ordnungsgemäß montieren.
• Lassen Sie beschädigte Teile ersetzen oder reparieren. Achten Sie dabei auf die richtige Spezifikation der Ersatzteile.

■ Bevor Sie den Stromerzeuger in Betrieb nehmen, machen Sie sich eingehend mit seiner Bedienung vertraut und lassen Sie sich gegebenenfalls von einer Fachkraft einweisen.

Geräusch und Vibration

i HINWEIS

Werte für den A-bewerteten Geräuschpegel sowie die Schwingungsgesamtwerte der Ta belle „Technische Daten“ entnehmen.

VORSICHT!

Die angegebenen Messwerte gelten für neu Geräte. Im täglichen Einsatz verändern sich Geräusch- und Schwingungswerte.

HINWEIS

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen.

Bei ungenügender Wartung des Stromerzeugers, kann der Schwingungspegel im Betrie abweichen.

Das kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

VORSICHT!

Bei einem Schalldruck über 85 dB(A) muss Gehörschutz getragen werden.

Informationen zur Lärmentwicklung

VORSICHT!

Der tatsächlich vorhandene Vibrationsemissionswert während der Benutzung des Stromabnehmers kann von dem in der Bedienungsanleitung bzw. vom Hersteller angegebenen abweichen. Das kann von folgenden Einflussfaktoren verursacht werden, die vor jedem bzw. während des Gebrauches beachtet werden sollen:

• Wird der Stromerzeuger bestimmungs gemäß verwendet.
• Ist die Vorgehensweise bei der Inbetriebnahme und während des Betriebes ordnungsgemäß.
• Ist der Gebrauchszustand des Stromerzeugers und seiner funktionalen Komponenten ordnungsgemäß.
• Sind alle Sicherheitseinrichtungen in betriebssicherem Zustand.

HINWEIS

Es können nationale Vorschriften (Umwelt; Arbeitsschutz) vorhanden sein, die eine Benutzung des Stromerzeugers einschränken können.

Eine Lärmbelastung durch dieses Gerät ist nicht vermeidbar.

■ Verlegen Sie lärmintensive Arbeiten auf zugelassene und dafür bestimmte Zeiten und Bereiche.
■ Tragen Sie zu ihrem persönlichen Schutz geeigneten Gehörschutz.
■ Veranlassen Sie in der Nähe befindliche oder im Emissionsbereich arbeitende Personen Gehörschutz zu tragen.

Auf einen Blick

1 2 3 4 5 6 7 8 9 10 11 12 FUXTEC AVR CIRCUIT BREAK V.F.T. OFF START DC 12V/8.3A AC 3KW DC 5W/4.5W FUXTEC FUXTEC

1 Handgriff mit Seilzug
2 Luftfiltergehäuse
3 Minuspol Ladekabelanschluss
4 DC-Reset-Taste
5 Pluspol Ladekabelanschluss
6 Schlüsselschalter Elektrostart (nur bei FX-SG7500B)
7 Display
8 400 V-Steckdose
9 Tankdeckel
10 230 V-Steckdose
11 AC-Sicherungsschalter
12 Erdungsanschluss

13 Gestell
14 Kraftstofftank
15 Kurzanleitung Start/Stopp
16 Starterbatterie (nur bei FX-SG7500B)
17 Generatorseite

18 Kraftstoffabsperrhahn
19 Öleinfüllverschluss
20 Elektrostarter (nur bei FX-SG7500B)
21 Motorseite

97 WARNING 22 23 24 25 26 25

22 Chokehebel

25 Dämpfungselement

23 Vergaser

26 Öleinfüllverschluss

24 Ölfilterbecher mit Filter

Technische Daten

Benennung	Einheit	Typ/Wert
Stromerzeuger-Modell		FX-SG3800	FX-SG7500/7500A/7500B
Motortyp		4-Takt OHC; luftgekühlter 1-Zylindermotor
Hubraum	cm3	208	420
Motoröl		FUXTEC SAE 30
Ausgangsleistung maximal	kW/min-1	4.7/3600	9.2/3600
Zündungssystem	-	Transistorzündung ohne Kontakt
Anlasssystem	-	manuell / elektrisch bei FX-SG7500B
Kraftstoff		Super Benzin95 Oktan
Fassungsvermögen Kraftstofftank	I	13	28
Zündkerze		Transistorzündung ohne Kontakt
Kraftstoffverbrauch	kg/h	1.77	3.33
Fassungsvermögen Motoröl	I	0.6	1.1
Gemessener Schalldruckpegel	dB(A)	73	74
Gemessener Schallleistungspegel	dB(A)	95	96
Motordaten
Garantierter Schallleistungspegel	dB(A)	96	97
Unsicherheit	(K)	1.5	1.5
maximale Einsatzhöhe	m	1500
Temperatureinsatzbereich	°C	min. / max.: -5 / +40
Feuchtigkeit		90% / bei 25°C
Generatordaten
Nennfrequenz	Hz	50
Nennspannung	V	230 / 400
Nennleistung	kW	2,8	6,0
Generatoraggregat
Länge	mm	635	740
Breite	mm	455	555
Höhe	mm	525	620
Trockengewicht	kg	53/55	89/91	87/90
Aufladen		keine Selbstaufladung
Batteriespannung (Gleichspannung)	VDC	12
Batterie max. Ladestrom (Gleichstrom)	A	8.3

Batterie (optional)
Modell	Spannung / max. Ladestrom	Bemerkung
FX-SG7500B	12 VDC / 8.3 A	wartungsfreie Batterie verwenden

Vor der Inbetriebnahme

Stromerzeuger auf Vollständigkeit der Lieferung und Transportschäden kontrollieren.

HINWEIS

Schäden am Stromerzeuger oder defekte bzw. fehlende Teile umgehend beim Lieferanten bzw. Hersteller anmahnen!

Lieferumfang

Zum Lieferumfang gehören:

- Stromerzeugeraggregat

- Bedienungsanleitung

Kontrollarbeiten

WARNUNG!

Stromerzeuger vor allen Arbeiten an Komponenten gesichert auf einer ebenen festen Fläche abstellen und gegen unbefugtes Einschalten sichern.

VORSICHT!

Nehmen Sie den Stromerzeuger erst in Betrieb, nachdem Sie alle erforderlichen Montage-Einstell- und Kontrollarbeiten am Stromerzeuger vorgenommen haben.

Motorölstand kontrollieren

Bei zu geringem Motorölstand springt der Motor nicht an.

HINWEIS

Achten Sie darauf, dass beim Auffüllen von Motoröl kein Öl danebenfließt. Leckagen sofort mit sauberem Lappen abwischen.

■ Schrauben Sie den Öleinfüllverschluss zusammen mit dem Ölmessstab aus dem Einfüllstutzen und ziehen Sie ihn heraus. Reinigen Sie den Ölmessstab mit einem sauberen Lappen.
■ Stecken Sie den Messstab in den Öleinfüllstutzen ohne ihn einzuschrauben.
■ Liegt der Ölstand unter der unteren Grenzmarke, füllen Sie das empfohlene Öl bis zur oberen Grenzmarke auf.
■ Schrauben Sie den Öleinfüllverschluss wieder fest auf den Öleinfüllstutzen.

Kraftstoff auffüllen

GEFAHR!

Beachten Sie speziell die Sicherheitshinweise des Kapitels "Explosions- und Brandgefahr" sowie die Sicherheitsaufkleber am Stromerzeuger!

■ Schrauben Sie den Deckel am Kraftstoff-tank ab.
■ Kontrollieren Sie den Füllstand. Füllen Sie bei Bedarf den Tank bis maximal zur Filteroberkante auf.
■ Schrauben Sie den Tankdeckel wieder fest auf den Tankstutzen.

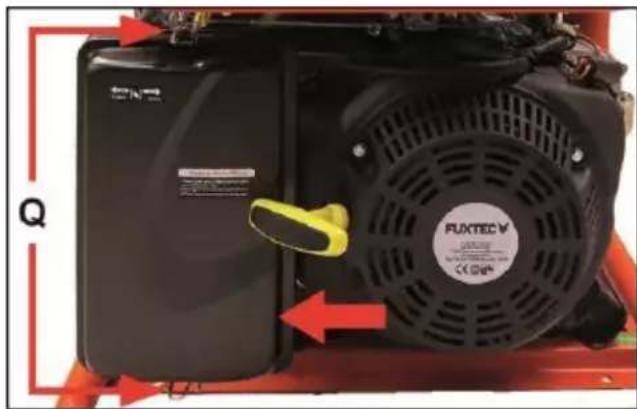

Luftfilter kontrollieren

■ Lösen Sie die Klemmlaschen (Q) oben und unten am Luftfiltergehäuse.
■ Kontrollieren Sie den Zustand des Luftfilters; Ersetzen Sie den Luftfilter, wenn er beschädigt ist.
■ Reinigen Sie den Luftfilter, wenn er verschmutzt ist wie folgt:

- Waschen Sie den Filtereinsatz in Waschlösung aus.

– Lassen Sie den Filtereinsatz trocknen.
- Benetzen Sie den Filtereinsatz mit sauberem Motoröl.
- Drücken Sie überschüssiges Motoröl aus dem Filtereinsatz

■ Setzen Sie den Filtereinsatz wieder in das Filtergehäuse ein und fixieren Sie den Filtereinsatz durch Befestigen des Filterdeckels mit den Klemmlaschen.

Batterie (optional) – nur bei FX-SG7500B

Batterie montieren

■ Montieren Sie die Batterie (B) am dafür vorgesehenen Ort.
■ Befestigen Sie die Batterie mit Klemmplatte (C), Befestigungsbolzen (E) und Muttern (A) auf der Stütze (D).

Batterie anschließen

■ Schließen Sie die Plus-Leitung (rot) des Generators mit elektrischem Anlasser am Anlassmotor an.
■ Schließen Sie den Erdungsanschluss (schwarz) an der Rückseite des Generators an.

■ Verbinden Sie den Anschluss des Generators mit elektrischem Anlasser zuerst mit dem Pluspol der Batterie und danach mit dem Minuspol.

Beim Abklemmen entfernen Sie zuerst den Anschluss vom Minuspol und erst dann vom Pluspol.

Elektrolytstand kontrollieren

i HINWEIS

Überprüfen Sie, ob sich ausreichend Elektrolyt in den Batteriezellen befindet

Der Elektrolytstand muss zwischen der UPPER- und der LOWER-Markierung liegen.

■ Füllen Sie Elektrolyt auf, wenn der Elektrolytstand unterhalb der Lower-Markierung steht.
■ Nachdem Sie Elektrolyt aufgefüllt haben, warten Sie 20-30 Minuten.

i HINWEIS

Erst nach Ablauf dieser Zeitspanne kann der Generator gestartet werden.

Betrieb

WARNING!

Schalten Sie unter folgenden Bedingungen den Stromerzeuger ab:

• wenn das Stromerzeuger über einen längeren Zeitraum unbeaufsichtigt gelassen wird,
  – vor Überprüfung, Reinigung oder sonstigen Arbeiten am Stromerzeuger,
• wenn der Stromerzeuger beginnt, übermäßig stark zu vibrieren.

Betrieb vorbereiten

VORSICHT!

Achten Sie darauf, dass keine Verbraucher an die Steckdosen für 230 V und 400 v angeschlossen sind!

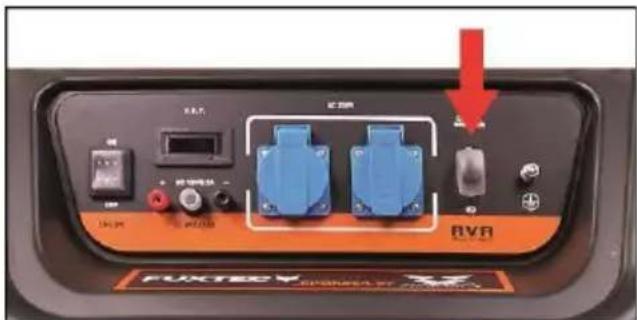

AC-Sicherungsschalter

■ Schalten Sie den AC-Sicherungsschalter in Stellung "ON".

DC Gleichstromanschluss zum Aufladen einer externen Batterie

DC 12W/8.3A DC BREAKER EFFECTIVE

Diese Funktion ist für das externe Aufladen einer 12 V-Batterie vorgesehen.

VORSICHT!

Die 12 V-Batterie darf nur im ausgebauten Zustand aufgeladen werden.

■ Drücken Sie die DC Reset-Taste (12 V-Überlastschutz)

Folgendes prüfen bzw. beachten:

■ Ist der DC Reset (12 V-Überlastschutz) gedrückt.

■ Der Generator darf nicht in Betrieb sein.

■ Beim Anklemmen der Batterie auf die Polarität des Ladekabels und der Batterie achten.

- Kabel: Rot = Plus (+)

- Kabel: Schwarz = Minus (-)

■ Ladehinweise des Batterie-Herstellers beachten.

■ Ladestecker des Ladekabels in 12 V-Steckdose des Generators stecken.

- Generator in Betrieb nehmen – die Batterie wird geladen.

VORSICHT!

Schalten Sie nach beendetem Ladevorgang zuerst den Generator aus und trennen Sie erst dann die Verbindung zur Batterie!

WARNUNG!

Beim Laden einer Batterie entwickeln sich entzündliche Gase.

• Achten Sie deshalb während des Ladevorgangs auf ausreichende Belüftung.
• Halten Sie alle Zündquellen fern (Rauchen, Feuer, offenes Licht u. Ä.).
• Tragen Sie säurefeste Handschuhe und eine Schutzbrille um sich vor austretender Batteriesäure zu schützen.

HINWEIS

Laden Sie keine Batterie deren Kapazität 50 Ah überschreitet.

Ladezeiten für Batterien

Kapazität	Eh	Ladezeit	Eh
30	Ah	6	h
35	Ah	7	h
47	Ah	9	h

HINWEIS

Die genannten Ladezeiten gelten für Batterien in einwandfreiem Zustand.

Laden Sie keine Batterie deren Kapazität 50 Ah überschreitet.

Betreiben Sie während des Ladens keine Verbraucher an der 230 V Steckdose

Kraftstoffhahn

OFF ON

■ Kraftstoffhahn in Stellung "ON" stellen.

Choke

Bei warmem Motor nicht den Choke benutzen.

■ Choke in Stellung "RUN" stellen.

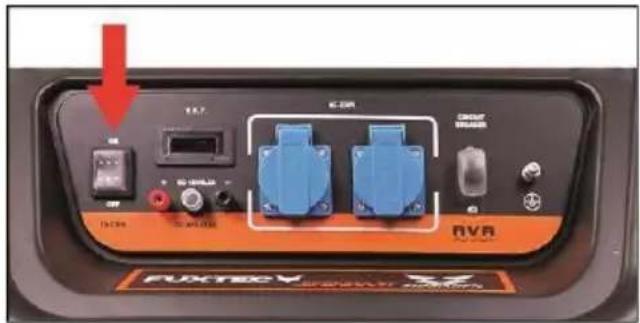

Ein/Aus-Schalter

EAT I238 IC238 RVR EAT IC238 IC238 EAT IC238 IC238 EAT IC238 IC238 EAT IC238 IC238 EAT IC238 IC238 EAT IC238 IC238 EAT IC238 IC238 EAT IC238 IC238 EAT IC238

■ Ein/Ausschalter in Stellung "I" – ON schalten.

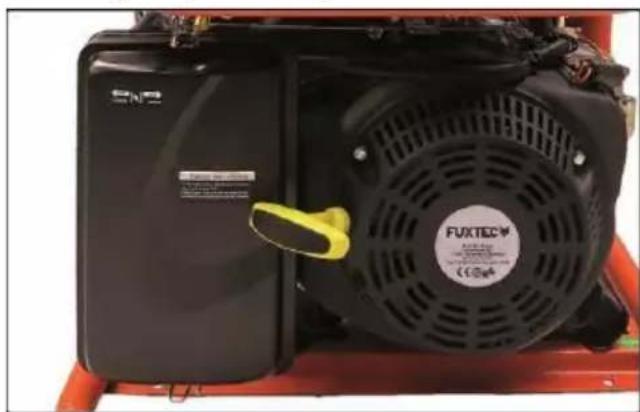

Startergriff (manuell)

■ Gelben Startergriff langsam herausziehen, bis ein Widerstand spürbar ist. Dann kräftig ziehen.

VORSICHT!

Nach erfolgreichem Start Seilzug mit Griff nicht zurückschnellen lassen. Verletzungsgefahr, und Gefahr der Beschädigung von Komponenten am Stromerzeuger. Griff langsam zurückführen!

Schlüsselschalter Elektrostart

Ein Elektrostarter ist nur am Modell FX-SG7500B vorhanden.

■ Schlüsselschalter aus der Stellung "ON" in Stellung "START" drehen.
■ Nach dem Start den Schlüsselschalter wieder in Stellung "ON" drehen.

Nach dem Start

Nach dem Start des Motors (oder wenn der Motor schon warm ist), den Choke in Stellung "START" stellen.

Inbetriebnahme

Vor der Inbetriebnahme muss der Stromerzeuger geerdet werden.

R.R.T. R.R.T. R.R.T. AVR AVR AVR AVR AVR AVR AVR AVR AVR AVR AVR AVR AVR AVR AVR AVR AVR AVR AVR AVR AVR AVR AVR AVR AVR AVR AVR AVR AVR AVR AVR AVR AVR AVR Avr Avr Avr Avr Avr Avr Avr Avr Avr Avr Avr Avr Avr Avr Avr Avr Avr Avr Avr Avr Avr Avr Avr Avr Avr Avr Avr Avr Avr Avr Avr Avr Avr Avr

■ Erdungsklemme des Stromerzeugers an ein Metallgestell oder an andere geeignete leitfähige Metallkonstruktionen anschließen.
■ Vor der Inbetriebnahme Schutzerdung messen, um Störungen bei der Schutzerdung zu erkennen und gegebenenfalls beseitigen zu können.

VORSICHT!

Beachten Sie:

Induktive Verbraucher, wie z. B. Elektromoto-ren, benötigen einen hohen Anlaufstrom! Dazu gehören z. B. Ventilatoren, Bohrmaschinen, Pumpen (4-fach), Holzspalter (4-

fach), Kompressoren, Kreissägen, Betonmischer und andere Baugeräte.

Soll der Stromerzeuger zwei oder mehrere Verbraucher versorgen Folgendes beachten:

■ Verbraucher nacheinander anschließen und einschalten.
■ Leistungsstarke Verbraucher mit hoher Stromaufnahme oder hohem Anlaufstrom zuerst einschalten, danach die leistungs- schwächeren Verbraucher.
■ Auf keinen Fall gleichzeitig an der 230 V- und 400 V-Steckdose Verbraucher betreiben.
Die Amplitudenverschiebung würde in diesem Fall sofort die Sicherung auslösen.

Anschluss

WARNUNG!

Stromerzeuger auf keinen Fall selbständig an das Hausstromnetz anschließen

WARNUNG!

Ein Kabelanschluss am Hausstromnetz darf ausschließlich durch qualifiziertes, autorisiertes Elektrofachpersonal ausgeführt werden. Unsachgemäßes Anschließen kann Brände verursachen und den Stromerzeuger beschädigen!

Reihenfolge beachten:

■ Motor (Generator) starten – manuell über Seilzug mit Griff oder Elektrostarter.
■ Elektrische Verbraucher anschließen, Startreihenfolge beachten.
■ AC-Sicherungsschalter einschalten.

Stromerzeugers abstellen

Reihenfolge beachten:

■ AC-Sicherungsschalter ausschalten.
■ Ein/Aus-Schalter des Stromerzeugers in Stellung "0" (OFF) schalten.
■ Kraftstoffhahn in Stellung "Abgesperrt" drehen.

Im Notfall Ein/Aus-Schalter des Stromerzeugers sofort in Stellung "0" (OFF) schalten.

Wartung und Pflege

WARNUNG!

Vergewissern Sie sich vor jeglichen Wartungs-, Reparatur-, Reinigungs- und Überprüfungsmaßnahmen, dass der Motor ausgeschaltet ist und alle Komponenten abgekühlt sind. Unbeabsichtigtes Anlassen durch Abziehen des Zündkerzensteckers unterbinden.

WARNUNG!

Führen Sie im Interesse Ihrer eigenen Sicherheit nur die hier beschriebenen Wartungsarbeiten selbst durch.

Alle anderen Arbeiten, insbesondere Motorwartung und Reparaturen müssen durch qualifiziertes, autorisiertes Fachpersonal ausgeführt werden.

Unsachgemäß ausgeführte Arbeiten können zu Geräteschäden und als deren Folge zu schwersten Verletzungen führen.

Wartungsintervalle

Vor jedem Start

■ Motorölstand kontrollieren
■ Luftfilter kontrollieren, Sichtkontrolle auf Verschmutzung

Nach 20 h bei Erstbetrieb

■ Motoröl wechseln

Nach 20 h oder alle 3 Monate (bei Staubbelastung alle 10h)

■ Luftfilter reinigen

Nach 20 h oder alle 6 Monate

■ Motoröl wechseln
■ Ölfilterbecher reinigen
■ Filter des Ölfilterbechers reinigen
■ Zündkerze reinigen

Nach 20 h oder jedes Jahr

■ Ventilspiel kontrollieren, ggf. nachstellen lassen

Wartungsmaßnahmen

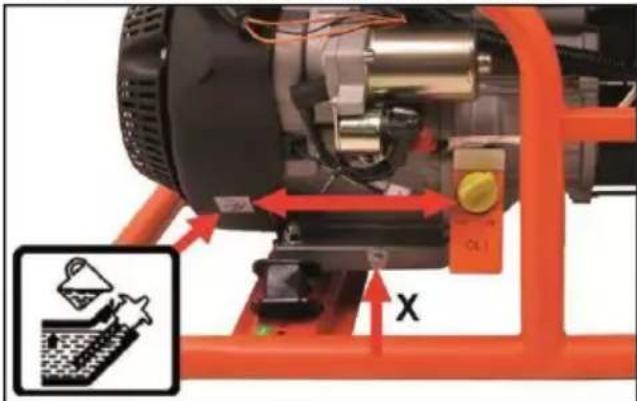

Motorölwechsel

i HINWEIS

Lassen Sie das Motoröl ab, wenn der Motor nach dem Abschalten noch warm ist. Auf diese Weise ist das schnelle und vollständige Ablassen des Motoröls gewährleistet.

■ Öleinfüllverschluss (gelb) mit Ölmessstab aus Öleinfüllstutzen schrauben
■ Geeigneten Ablassbehälter unter Ölablass des Kurbelgehäuses positionieren.
■ Ablassschraube (X) herausschrauben und Kurbelgehäuse vollständig entleeren.
■ Ablassschraube wieder fest in Kurbelgehäuse einschrauben.
■ Motoröl der Vorgegebenen Qualität bis maximal zur oberen Markierung des Öl-messstabs auffüllen.
■ Oleinfüllverschluss mit Ölmessstab wieder im Oleinfüllstutzen fest einschrauben.

Zündkerze kontrollieren

□ Kerzenstecker (Y) abziehen
■ Zündkerze mit Steckschlüssel gegen den Uhrzeigersinn herausschrauben.

■ Rußablagerungen von den Elektroden der Zündkerze mit Drahtbürste entfernen.

X

■ Elektrodenabstand (X) mit Lehre prüfen, wenn erforderlich auf 0,7 bis 0,8 mm einstellen.
■ Zündkerze mit Dichtung in Motorgehäuse fest einschrauben.
□ Komponenten in umgekehrter Reihenfolge wieder montieren.

i HINWEIS!

Ein passender Kerzenschlüssel gehört zum Lieferumfang.

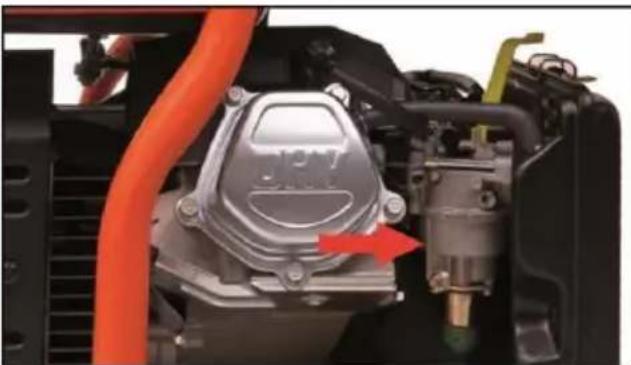

Ölfilterbecher reinigen

Der Olfilterbecher verhindert, dass Schmutz- oder Wasserbestandteile in den Vergaser gelangen.

OFF ON

Kraftstoffabsperrhahn schließen Position "OFF".

■ Ölfilterbecher herausschrauben.
■ Gegen Richtung des Hinweispfeils Ölfilterbecher mit Druckluft gründlich ausblasen.
■ Neuen Gummi-Dichtungsring auf Dichtfläche des Ölfilterbechers auflegen und Ölfilterbecher wieder einschrauben.

Fehlersuche

Der Motor lässt sich nicht starten.

■ Prüfen Sie, ob der Ein-/Aus-Schalter bzw. der Schlüsselschalter (bei Stromerzeuger mit Elektrostarter) sich in Betriebsposition befinden – Stellung "ON".
■ Kontrollieren Sie den Motorölstand. Bei zu niedrigem Ölstand kann der Motor nicht gestartet werden.
■ Prüfen Sie, ob sich Kraftstoff im Kraftstoff-tank befindet.
■ Ziehen Sie den Kerzenstecker ab, schrauben Sie die Zündkerze mit dem Kerzenschlüssel heraus und prüfen Sie deren Zustand.
- Entfernen Sie mit einer Drahtbürste Rußpartikel von der Zündkerze und den Elektroden.
- Prüfen Sie den Elektrodenabstand und stellen Sie ihn ggf. auf 0,7 bis 0,8 mm ein.

Der Generator erzeugt keinen Strom.

■ Schließen Sie zur Prüfung eine Handlampe an den Stromerzeuger an.
■ Prüfen Sie, ob sich der AC-Sicherungsschalter in Stellung "ON" steht.

VORSICHT!

Beachten Sie:

Lässt sich der Stromerzeuger immer noch nicht starten 0der erzeugt keinen Strom, wenden Sie sich für eine weitere Fehlersuche an Ihren Händler oder an eine autorisierte Servicewerkstatt.

Reinigungshinweise

VORSICHT!

Halten Sie den Stromerzeuger sauber.

Vernachlässigung von Reinigungsmaßnahmen führt ggf. zu Materialschäden und Funktionsstörungen.

□ Den Stromerzeuger nicht mit Wasser ab-spritzen.
■ Lüftungsschlitze sauber und staubfrei halten.
■ Für die Außenreinigung ein weiches Tuch und eine weiche Bürste verwenden.
■ Tankdeckeldichtungen regelmäßig reinigen und bei Bedarf austauschen.

Lagerung

HINWEIS!

Den Stromerzeuger immer an einem sauberen, trockenen und frostfreien Ort lagern.

Soll der Stromabnehmer über einen längeren Zeitraum gelagert werden wie folgt vorgehen:

■ Kraftstoffhahn absperren und Ölfilterbecher entgegen Uhrzeigersinn herausdrehen, entleeren und sauber ausblasen.
■ Geeigneten Ablassbehälter unter dem Ablass positionieren, Kraftstoffhahn öffnen und Kraftstoff vollständig in den Behälter ablassen.
■ Dichtungsring (Gummi) ersetzen und Ölfilterbecher im Uhrzeigersinn wieder einschrauben.
■ Vergaserablassschraube lösen und Restkraftstoff aus Vergaser in geeignetes Gefäß ablassen. Vergaserablassschraube wieder festschrauben.
- Öleinfüllverschluss herausschrauben, Ölablassschraube herausschrauben und Öl aus dem Kurbelgehäuse in geeignetes Gefäß vollständig ablassen.
- Ölablassschraube wieder festschrauben und geeignetes Motoröl bis zur oberen Markierung des Ölmessstabs auffüllen. Öleinfüllverschluss wieder in Öleinfüllstutzen schrauben. Ziehen, bis ein Widerstand spürbar ist.
■ Dosiert am Starterseilzug ziehen, bis ein Widerstand spürbar ist.

Transport

WARNUNG!

Explosionsgefahr!

Bei einem Transport des Stromerzeugers mit einem Auto, grundsätzlich den Kraftstofftank vorher den Kraftstofftank entleeren

VORSICHT!

Verletzungsgefahr!

Beim Transport und beim Standortwechsel während der Arbeit Stromerzeuger grundsätzlich ausschalten!

Reparaturen

Lassen Sie Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kunden-dienstwerkstatt mit dafür qualifiziertem und autorisiertem Fachpersonal ausführen.

Entsorgungshinweise

WARNUNG!

Zu verschrottende Stromerzeuger vor der Entsorgung unbrauchbar machen:

– Alle Betriebsstoffe vollständig ablassen.
- Zündkerze und Kerzenstecker entfernen.

Rohstoffrückgewinnung statt Müllentsorgung.

Führen Sie Stromerzeuger, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Für sortenreines Recycling sind Kunststoffteile entsprechend gekennzeichnet.

HINWEIS

Informieren Sie sich beim Fachhändler oder bei der lokal zuständigen Kommune über geeignete Entsorgungsmöglichkeiten!

C€Konformität

Wir erklären hiermit, dass das Produkt – Stromerzeuger der FX SG-Reihe – in seiner Gestaltung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung mit den grundlegenden Sicherheits- und Gesundheitsanforderungen folgender Richtlinien (siehe 4. Anwendbare EG-Richtlinien) übereinstimmt.

Diese Erklärung bezieht sich nur auf das Produkt in dem Zustand, in dem es in den Verkehr gebracht wurde und schließt durch den Endverbraucher angebrachte Teile und/oder durchgeführte Änderungen aus.

1. Beschreibung: Benzinbetriebener Stromerzeuger

2. Typ: FX SG3800; FX SG7500; FX SG7500A; FX SG7500B (KH3300, KH7000, KH7003, KH7003E

3. Serien-Nr.: Am Kurbelgehäuse

4. Anwendbare EG-Richtlinien: 2006/42/EG

5. Zusätzlich angewandte EG-Richtlinien: 2006/42/EC; 97/68/EC; (EU) 2016/1628; 2000/14/EC; 2014/35/EU; 2014/30/EU

6. Konformitätsbewertungsverfahren: 2000/14/EC und 2005/88/EG

7. Angewandte Normen: EN ISO 8528-13:2016

8. Garantierter Schallleistungspegel: 96 dB(A) für: FX SG3800 97 dB(A) für: FX SG7500 / FX SG7500A / FX SG7500B

Zertifizierungsstelle: TÜV SÜD Product Service GmbH, Zertifizierungsstelle Ridlerstraße 65, D-80339 München

9. Verantwortlich für technische Unterlagen: FUXTEC GmbH Kappstrasse 69 D-71083 Herrenberg

Unterschrift: (Geschäftsführer) Datum: 03.03.2021

Hersteller:

FUXTEC GmbH

Kappstrasse 69

71083 Herrenberg – Germany

Contents

Symbols used 21

WARNUNG Stellen Sie sicher, daß kein Kraftstoff verschütet wird und daß kein Kraftstofffleck besteht. Das Auffüllen darf nur bei still stehendem Motor erfolgen.

Wartung des Luftfilters

1 Häufigkeit alle 20 Betriebsstunden (bei Staub alle 10 h)
2 Reinigen mit nicht ätzendem Mittel
3 Filter ausreichend trocknen lassen

Warning!

Hot surface!

WARNING Heiße Oberfläche

VORSICHT Bei einem Kurzschluss oder Überlastung schaltet Spannungsregler aus. Bitte schalten Sie den Generator aus und beheben Sie das Problem vor dem Neustart.

DANGER Kohlenmonoxid verursachen ernsthafte Verletzungen. Gas kann nicht gesehen oder gerochen werden Nicht im Haus nutzen Nicht in der Garage nutzen Nicht in der Nähe offener Fenster nutzen

DANGER Kohlenmonoxid verursachen ernsthafte Verletzungen. Gas kann nicht gesehen oder gerochen werden Nicht im Haus nutzen Nicht in der Garage nutzen Nicht in der Nähe offener Fenster nutzen

WARNING Stellen Sie sicher, daß kein Kraftstoff verschüttet wird und daß kein Kraftstofffleck besteht. Das Auffüllen darf nur bei still stehendem Motor erfolgen.

Wartung des Luftfilters

1 Häufigkeit alle 20 Betriebsstunden (bei Staub alle 10 h)

2 Reinigen mit nicht ätzendem Mittel 3 Filter ausreichend trocknen lassen

WARNING Heiße Oberfläche

Bei einem Kurzschluss oder Überlastung schaltet Spannungsregler aus. Bitte schalten Sie den Generator aus und beheben Sie das Problem vor dem Neustart.

DANGER Kohlenmonoxid verursachen ernsthafte Verletzungen. Gas kann nicht gesehen oder getrochen werden Nicht im Haus nutzen Nicht in der Garage nutzen Nicht in der Nähe offener Fenster nutzen
