BEDIENUNGSANLEITUNG Pathfinder Bass 10 VOX

Vielen Dank, dass du beschlossen hast, dich für deinen Sound auf einen VOX Pathfinder 10 zu verlassen. Wie du innerhalb weniger Minuten sehen wirst, klingt dieser kleine Amp noch better als sein klassischer Look ohnehin verspricht. Hiermit verfügbar du über eine ganze Reihe an Gitarren-Sounds, die nicht nur stark klingen, sondern auch richtig Spiellaune ma

chen! Dein neuer Pathfinder ist ein Amp, mit dem du optimal üben, jammen und -falls dir danach ist- mal richtig die Nachbarn argern kannst! Sehen wir uns kurz die Funktionen und Regler an, die deinen neuen Pathfinder 10 so flexibel machen. Dass das auch fur den Sound gilt, versteht sich wohl von selbst...

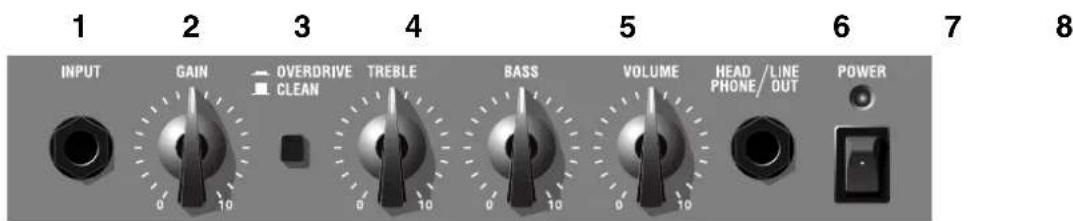

DIE OBERSEITE

1. INPUT-Buchse

Man glaubt es kaum: Über diese Buchse kannst du seine Gitarre an den Amp anschließen! Am besten verwendest du hierfür ein hochwertiges Gitarrenkabel.

2. GAIN-Regler

Hiermit stellst du den Vorveränderkerpegel ein. Diese Regler ist dein Freibrief für eine ganze Palette an Sounds, von „clean" bis „bratig" und)sagar „abgedreht" –)naturlich mit allem, was dazwischen liegt! Der Rest des Sounds richtet sich entscheidend nach der Einstellung these Reglers und danach, wie du die OVERDRIVE/ CLEAN-Taste (3) eingestellt hast. In beiden Modi - Clean und Overdrive- sorgst du mit einer geringen GainEinstellung (Regler nach links drehen) fur einen „cleanen"Sound, während ein hoher Gain-Wert (Regler nach rechts drehen) fur den mehr oder weniger ultimatis-ven Brat-Sound sorgt. Die Moglichkeiten sind schier unserschopflich!

3. OVERDRIVE/CLEAN-Taste

Die Bezeichnung dieser Taste verrät natürlich schon, auf was du dich hier freuen kannst: hiermit währst du einen der beiden möglichen Modi für deinen Pathfinder 10 an - "Clean" (Taste frei) oder "Overdrive" (Taste gedrückt). Im Overdrive-Modus wird der Pegel entscheidend angehoben (und das sorgt für Sounds aus der Bruzzelküche eines Meisterkochs!), im Clean-Modus nicht. Wenn du also Power machen musst, drückst du diese Taste und pustest los!

4. TREBLE-Regler

Hiermit kannst du den Pegel der Hohen in seinem Sound einstehen und wahlweise einen runden, warmen oder einen beibenden Klang erzielen – und tatsächlich alles, was dazwischen liegt.

5. BASS-Regler

Hiermit kannst du den Bassanteil deines Sounds einstellen. Damit machst du den Sound entweder warm und leicht oder dunkel und schwer - mit allem, was dazwischen liegt.

6. VOLUME-Regler

Es kommt noch better: Mit diesen Regler kannst du die allgemeine Lautstärke deines Amps einstellen - „Volume" bedeutetathamlich „Lautstärke"! Wenn du hier einen hohen Wert, fur Gain aber einen kleinen Wert wahlst, bekommst du einen lauten Clean-Sound (TIPP: die CLEAN/ OVERDRIVE-Taste darf nicht gedruckt sein). Wenn du hingegen Gain voll auf drehst, den Overdrive-Modus aktivierst und mit Volume etwas weniger Gas gibst, erzielst du einen fetten, verzerrten Sound, während der Pegel trotzem noch nachbarschaftlich vertretbar ist.

7. HEADPHONE/LINE OUT-Buchse

An dieser Buchse liegt ein extra gefiltertes Signal an, das in einem Kopfhörer oder mit einem hier angeschlossenen PA- oder Studiomischpult gleichermaßen überzeugend klingt. Dank LINE OUT verfügt du live und im Studio über einen optimalen Sound, während die Notwendigkeit eines Mikrofons entfällt.

WICHTIGER HINWEIS: Bei Anschlieben eines Kopfhörers wird der interne Lautsprecher ausgeschaltet... So kannst du also auch Nachts losbrettern, ohne andere zu stären!

8. POWER-Schalter

Hmm... hiermit schaltet man den Verstärker ein, wenn man einmal davon ausgeht, dass man ihn zuvor mit einer Steckdose verbunden hat. Aber das hast du noch bestimmt schon gemacht, stimmt's? Na prima...

ANSCHLUSSBEISPIEL

TECHNISCHEDATEN

• Abmessungen (B x T x H): 380mm x 170mm x 260mm
  Gewicht: 4,8kg
  A usgangsleistung: 10 Watt, RMS an 8
• Lautsprecher: Vox Bulldog (6,5", 8)

• Eingänge: INPUT-Buchse
  A usgänge: HEADPHONE/LINE OUT-Buchse
  Bedienelemente: GAIN, TREBLE, BASS, VOLUME, CLEAN/OVERDRIVE-Taste, POWER-Schalter.

• Technische Veränderungen können ohne Vorankündigung vorgenommen werden.

• Alle in dieser Anleitung erwahnten Firmen, Produkt- und Formanamen usw. sind Warenzeichen oder eingetra-gene Warenzeichen und damit Eigentum der betreffenden Firmen.

WICHTIGER HINWEIS: Dein Pathfinder 10 darf nur von einer anerkannten Vox-Kundendienstelle „inspi-ziert" werden. Wenn das jeder anders macht, erlischt automatisch der Garantieanspruch.

WICHTIGESICHERHEITSHINWEISE

-itte lessen Sie sich alle Bedienhinweise durch.
Bewahren Sie diese Bedienhinweise auf.
- Beachten Sie alle Warnungen.
- Befolgen Sie alle Instruktionen.
- V verwenden Sie these Gerät niemals in der Nähe von Wasser.
- Stellen Sie niemals Flüssigkeitsbehälter, z.B. Vasen, auf das Gerät.
- Reinigen Sie es ausschließlich mit einem trockenen Tuch.
- V ersperren Sie niemals die Luftungsschitze und stellen Sie das Gerät nur an Orten auf, die vom Hersteller ausdrücklich empfohlen werden.
- Stellen Sie das Gerät niemals in die Nähe einer Wärmequelle, z.B. eines Heizkörpers, Ofens oder eines anderen Wärme erzeugenden Gerätes (darunter auch Endstufen).
- V ersuchen Sie niemals, die polarisierte Leitung bzw. Erde hochzulegen oder zu umgehen. Ein polarisierter Stecker ist mit zwei flachen Stiften unterscheidlicher Breite versehen. Ein Stecker mit Erdung weist zwei Stiffe und eine Erdungsbuchse auf. Wenn der beiliegende Stecker nicht in ihre Steckdose passst, sollenn Sie einen Elektriker bitten, die Steckdose zu ernuern (für die USA und Kanada).
- Sorgen Sie davon, dass man weder über das Netzkabel stolpern kann, noch dass es in unmittelbarer Höhe einer Steckdose, darunter auch Zusatzsteckdosen anderer Geräte, abgeklemmt wird. Auch am Austritt aus dem Gerät darf das Netzkabel auf keinen Fall gequetscht werden.
- V erwenden Sie nur Halterungen/Zubehor, die/das vom Hersteller ausdrücklich empfohlen werden/wird.
- Im Falle eines Gewitters bzw. wenn Sie das Gerät längerere Zeit nicht verwenden möchten,lös Sieitte den Netzanschluss.
- D urch Ausschalten des Hauptschalters wird theses Erzeugnis nicht vollständig vom Netz getrennt. Ziehen Sie deshalb den Stecker des Netzkabels aus der Steckdose, wenn Sie das Erzeugnis langere Zeit nicht verwenden.
- Überlassen Sie alle Wartungsarbeiten einem erfahrenen Wartungstechniker. Wartungsarbeiten oder Reparaturen sind erforderlich, wenn das Netzkabel oder der Stecker beschädigt ist, wenn Flüssigkeit oder andere Gegenstände in das Geräteinnere gefallen sind, wenn das Gerät im Regen gestanden hat, sich nicht erwartungsgemäß verhält oder wenn es gefallen ist.
- Stellen Sie das Gerät niemals unmittelbar geben die Steckdose und/oder Erweiterungssteckdose eines anderen Geräts.
- Stellen Sie das Gerät während des Betriebes niemals in einen Turschrank oder den Lieferkarton.
- Stellen Sie das Gerät nur auf einen Volkswagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller ausdrücklich empfohlen werden oder eventuell zum Lieferumfang gehören. Seien Sie beim Verschieben eines geeigneten Wagens vorsichtig, damit weder er, noch das Gerät selbst umkippt bzw. hinfält und Sie eventuell verletzt.

WARNING:

Der als Pfeil dargestelltte Blitz in einem Dreieck weist den Anwender auf nicht isolierte, "gefährliche Spannungen" im Geräteinneren hin, die so stark sein konnen, dass sie einen Stromschlag verursachen.

Das Ausrufezeichen in einem Dreieck weist den Anwender daraufhin, dass zum Lieferumfang des Gerätes wichtige Bedien- und Wartungshinweise (eventuell Reparaturhinweise) gehoren.

Das CE-Zeichen für die Europäische Gemeinschaft

Vor dem 31.12.1996 vergebene CE-Zeichen auf unseren netzgespeisten Geräten zeigen an, daß diese Geräte gemäß der EMC-Richtlinie (89/336/EWG) und der CE-Richtlinie (93/68/EWG) der EU arbeiten.

Nach dem 01.01.1997 vergebene CE-Zeichen auf unseren netzgespeisten Geräten zeigen an, daß diese Geräte gemäß der EMC-Richtlinie (89/336/EWG), der CE-Richtlinie (93/68/EWG) und der Niederspannungsstromrichtlinie (73/23/EWG) der EU arbeiten.

Die CE-Zeichen auf unseren batteriegespeisten Geräten zeigen an, daß diese Geräte gemäß der EMC-Richtlinie (89/336/EWG) und der CE-Richtlinie (93/68/EWG) der EU arbeiten.

WICHTIGER HINWEIS FÜR KUNDEN

Dieses Produkt wurde unter strenger Beachtung von Spezifikationen und Spannungsanforderungen hergestellt, die im Bestimmungsland gelten. Wenn Sie these Produkte über das Internet, per Postversand und/oder mit Telefonischer Bestellung gekauft haben, müssen Sie bestätigten, dass these Produkte für Ihr Wohngebiet ausgelegt ist.

WARNING: Verwendung thesese Products in einem anderen Land als dem, für das es bestimmmt ist, verwendet wird, kann gefährlich sein und die Garantie des Herstellers oder Importeurs hinfällig halten werden.itte bewahren Sie diese Quittung als Kaufbeleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder Importeurs ausgeschlossen werden kann.
