BEDIENUNGSANLEITUNG ADS82 QSC

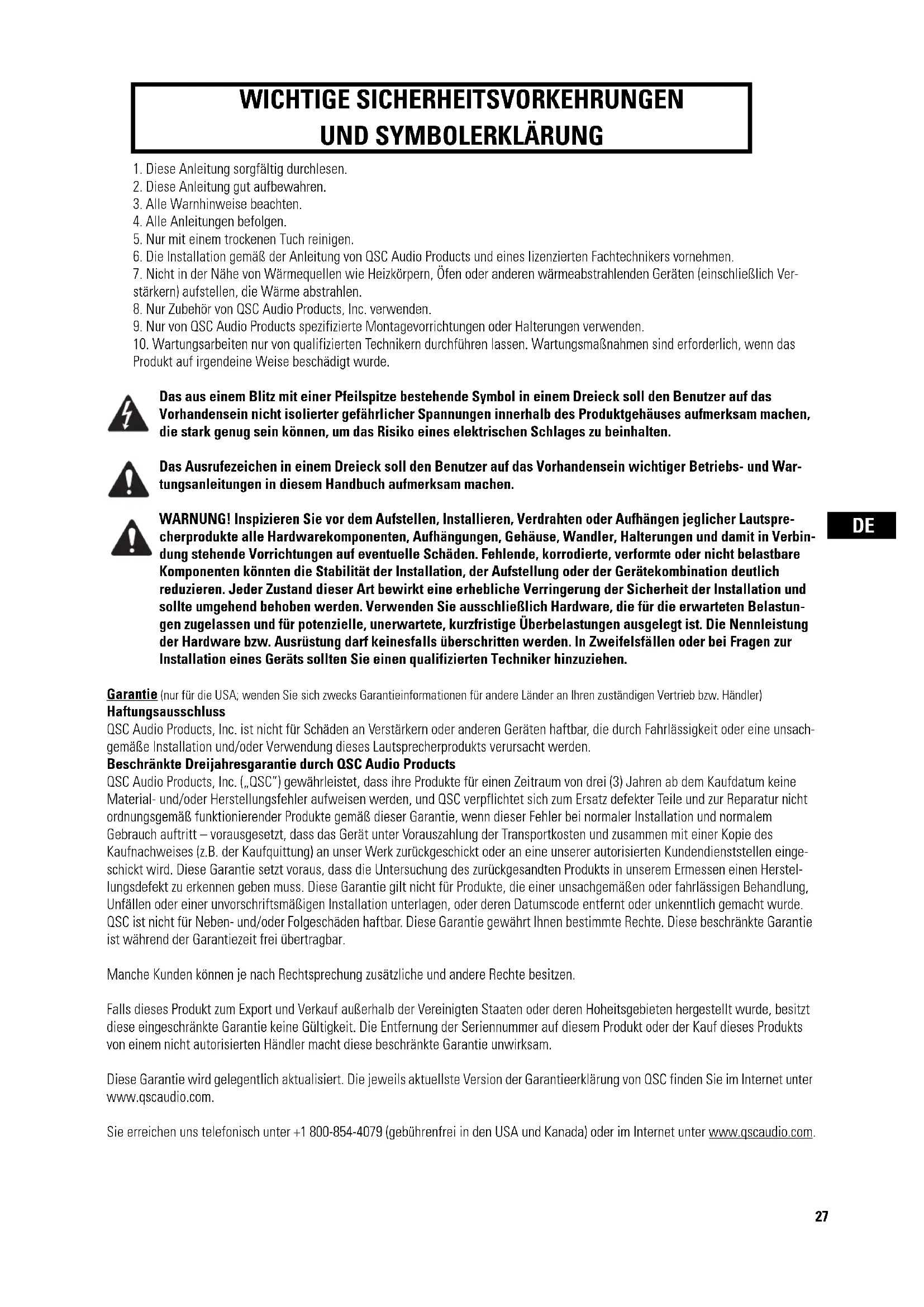

WICHTIGE SICHERHEITSVORKEHRUNGEN

1. Diese Anleitung sorgfältig durchlesen.

2. Diese Anleitung gut aufbewahren.

3. Alle Warnhinweise beachten.

4. Alle Anleitungen befolgen.

5. Nur mit einem trockenen Tuch reinigen.

6. Die Installation gemäß der Anleitung von QSC Audio Products und eines lizenzierten Fachtechnikers vornehmen.

7. Nicht in der Nähe von Wärmequellen wie Heizkörpern, Öfen oder anderen wärmeabstrahlenden Geräten (einschließlich Ver-

stärkern) aufstellen, die Wärme abstrahlen.

8. Nur Zubehör von QSC Audio Products, Inc. verwenden.

9. Nur von QSC Audio Products spezifizierte Montagevorrichtungen oder Halterungen verwenden.

10. Wartungsarbeiten nur von qualifizierten Technikern durchführen lassen. Wartungsmaßnahmen sind erforderlich, wenn das

Produkt auf irgendeine Weise beschädigt wurde. Das aus einem Blitz mit einer Pfeilspitze bestehende Symbol in einem Dreieck soll den Benutzer auf das Vorhandensein nicht isolierter gefährlicher Spannungen innerhalb des Produktgehäuses aufmerksam machen, die stark genug sein können, um das Risiko eines elektrischen Schlages zu beinhalten. Das Ausrufezeichen in einem Dreieck soll den Benutzer auf das Vorhandensein wichtiger Betriebs- und War- tungsanleitungen in diesem Handbuch aufmerksam machen. WARNUNG! Inspizieren Sie vor dem Aufstellen, Installieren, Verdrahten oder Aufhängen jeglicher Lautspre- cherprodukte alle Hardwarekomponenten, Aufhängungen, Gehäuse, Wandler, Halterungen und damit in Verbin- dung stehende Vorrichtungen auf eventuelle Schäden. Fehlende, korrodierte, verformte oder nicht belastbare Komponenten könnten die Stabilität der Installation, der Aufstellung oder der Gerätekombination deutlich reduzieren. Jeder Zustand dieser Art bewirkt eine erhebliche Verringerung der Sicherheit der Installation und sollte umgehend behoben werden. Verwenden Sie ausschließlich Hardware, die für die erwarteten Belastun- gen zugelassen und für potenzielle, unerwartete, kurzfristige Überbelastungen ausgelegt ist. Die Nennleistung der Hardware bzw. Ausrüstung darf keinesfalls überschritten werden. In Zweifelsfällen oder bei Fragen zur Installation eines Geräts sollten Sie einen qualifizierten Techniker hinzuziehen. Garantie (nur für die USA; wenden Sie sich zwecks Garantieinformationen für andere Länder an Ihren zuständigen Vertrieb bzw. Händler) Haftungsausschluss QSC Audio Products, Inc. ist nicht für Schäden an Verstärkern oder anderen Geräten haftbar, die durch Fahrlässigkeit oder eine unsach- gemäße Installation und/oder Verwendung dieses Lautsprecherprodukts verursacht werden. Beschränkte Dreijahresgarantie durch QSC Audio Products QSC Audio Products, Inc. („QSC”) gewährleistet, dass ihre Produkte für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum keine Material- und/oder Herstellungsfehler aufweisen werden, und QSC verpflichtet sich zum Ersatz defekter Teile und zur Reparatur nicht ordnungsgemäß funktionierender Produkte gemäß dieser Garantie, wenn dieser Fehler bei normaler Installation und normalem Gebrauch auftritt – vorausgesetzt, dass das Gerät unter Vorauszahlung der Transportkosten und zusammen mit einer Kopie des Kaufnachweises (z.B. der Kaufquittung) an unser Werk zurückgeschickt oder an eine unserer autorisierten Kundendienststellen einge- schickt wird. Diese Garantie setzt voraus, dass die Untersuchung des zurückgesandten Produkts in unserem Ermessen einen Herstel- lungsdefekt zu erkennen geben muss. Diese Garantie gilt nicht für Produkte, die einer unsachgemäßen oder fahrlässigen Behandlung, Unfällen oder einer unvorschriftsmäßigen Installation unterlagen, oder deren Datumscode entfernt oder unkenntlich gemacht wurde. QSC ist nicht für Neben- und/oder Folgeschäden haftbar. Diese Garantie gewährt Ihnen bestimmte Rechte. Diese beschränkte Garantie ist während der Garantiezeit frei übertragbar. Manche Kunden können je nach Rechtsprechung zusätzliche und andere Rechte besitzen. Falls dieses Produkt zum Export und Verkauf außerhalb der Vereinigten Staaten oder deren Hoheitsgebieten hergestellt wurde, besitzt diese eingeschränkte Garantie keine Gültigkeit. Die Entfernung der Seriennummer auf diesem Produkt oder der Kauf dieses Produkts von einem nicht autorisierten Händler macht diese beschränkte Garantie unwirksam. Diese Garantie wird gelegentlich aktualisiert. Die jeweils aktuellste Version der Garantieerklärung von QSC finden Sie im Internet unter www.qscaudio.com. Sie erreichen uns telefonisch unter +1 800-854-4079 (gebührenfrei in den USA und Kanada) oder im Internet unter www.qscaudio.com .DE

Einführung Wir bedanken uns, dass Sie sich für die Mehrzweck- und Allwetterlautsprecher der Serie Acoustic Design AD-S82 entschieden haben und gratulieren Ihnen zu Ihrem Kauf. Diese Produkte entsprechen dem höchsten Stand der Technik für leichte Allwetter-SR (engl.: Sound Reinforcement/Klangverstärkung)-Lautsprechersysteme. Bitte lesen Sie dieses Handbuch gründlich durch, um Ihre Investition optimal zu nutzen. Bei den AD-S82 Lautsprechersystemen handelt es sich um Zwei-Weg-Fullrange-Designs mit hoher Ausgangsspannung, die eine ausgezeichnete Tonqualität und einen hohen Schalldruckpegel (SPL) in einem leichten Allwettergehäuse bieten. Diese Lautspre- cher eignen sich hervorragend für ein breites Spektrum von SR-Anwendungen. Abstrahlwinkel Bestimmen Sie vor dem Montieren des Lautsprechers die Montageausrichtung und die gewünschten Abstrahlwinkel. Der Lautsprecher wurde im Werk auf einen Abstrahlwinkel von 90 ° (horizontal) x 60 ° (vertikal) – bei vertikaler Gehäuseausrichtung – eingestellt. Der Wellenleiter kann zum Ändern der Abstrahlwinkel gedreht werden. Drehen des Wellenleiters zum Ändern des HF-Abstrahlmusters

1. Nehmen Sie das Schutzgitter ab. Vermeiden Sie ein Verbiegen des Schutzgitters, indem Sie es vor-

sichtig und gleichmäßig aus seiner Haltenut herauslösen.

2. Entfernen Sie die acht Wellenleiter-Sicherungsschrauben. Dazu wird ein Kreuzschl-

itzschraubenzieher Nr. 2 empfohlen.

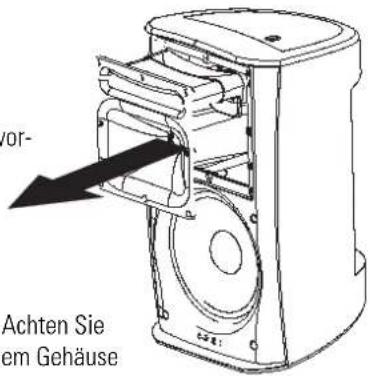

3. Greifen Sie in den Anschluss des Wellenleiters hinein und ziehen Sie diesen vorsichtig heraus. Achten Sie

dabei darauf, die Anschlüsse, die Verdrahtung und die Dichtung zwischen dem Wellenleiter und dem Gehäuse nicht zu beschädigen.

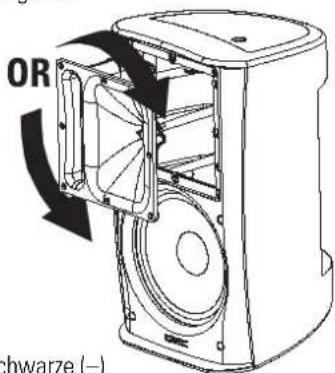

4. Drehen Sie den Schalltrichter um 90 ° nach rechts oder nach links und setzen Sie ihn wieder ein. Vergewis-

sern Sie sich beim Drehen dieser Baugruppe, dass die Drähte nicht zu stark belastet oder aus ihren Anschlüssen herausgezogen werden.

5. Heben Sie die Baugruppe vor dem Wiedereinsetzen der Wellenleiterschrauben etwas an und

stellen Sie sicher, dass sich die Dichtung richtig sitzt. Korrigieren Sie ggf. ihre Position. Bringen Sie den Wellenleiter an und drehen Sie die Schrauben ein, ohne diese übermäßig anzuziehen.

6. Bringen Sie das Schutzgitter wieder an.

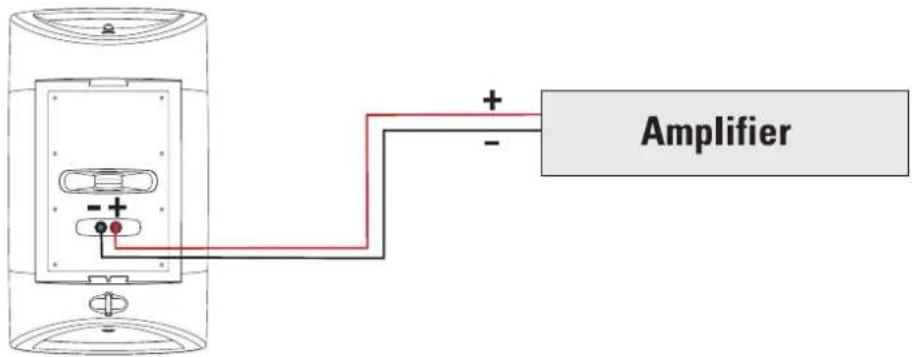

Anschluss Schließen Sie den positiven (+) und negativen (–) Ausgang des Verstärkers direkt an die rote (+) und schwarze (–) Klemme des Lautsprechers an. Bei Gebrauch der optionalen ID-8- oder YM-8-Befestigungsteile beachten Sie die im Lief- erumfang enthaltene Anleitung. Achten Sie auf die richtige Lautsprecher-/Verstärkerpolarität im ganzen System. Alle mit einem positiven Sym- bol gekennzeichneten Lautsprecherklemmen müssen an ebenfalls mit einem positiven Symbol gekennzeich- neten Verstärkerausgangsklemmen angeschlossen sein. Dadurch wird gewährleistet, dass vom System eine optimale Niederfrequenzleistung ausgeht.DE

SCHRIFTSMÄSSIG BEFESTIGT UND

EIN SICHERUNGSKABEL ANGE-

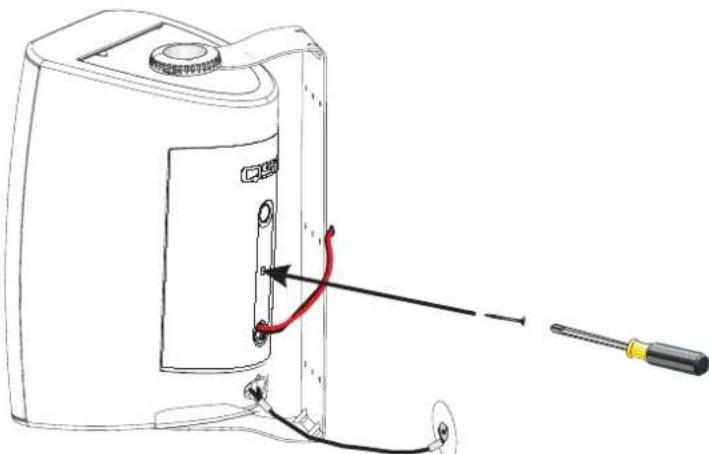

TUNG SICHERT. Stellen Sie sicher, dass die Montagefläche und die Trag- estruktur stabil genug für die Lautsprecherbaugruppe sind und dass sie gegenüber potenziellen Vibrationen oder seis- mischen Erschütterungen beständig sind. Auf der Rückseite des Lautsprechers befindet sich in Boden- nähe ein Befestigungspunkt für ein Sicherungskabel. Brin- gen Sie ein Sicherungskabel an, das stark genug ist, um bei einem eventuellen Umfallen ein Mehrfaches des Gewichts der Lautsprecherbaugruppe aufzufangen. Das Kabel muss an einem zweiten Haltepunkt befestigt werden, der ebenfalls stark genug sein muss, um ein Mehrfaches des Gewichts des Lautsprechers zu tragen. Optionales Montagezubehör D-8 und ID-8T IntelliDock™ Halterungen (für YM-8-Modelle siehe S. 31). Diese Montagevorrichtung umfasst einen Schnellverschluss-/ Schnelltrennriegel mit elektrischen Verbindungen und eine in hohem Maße verstellbare Kugelhalterung. Mit dieser Montagevorrichtung können alle Befestigungselemente und Drahtleiter komplett installiert werden, während die Lautsprecher selbst erst im letzten Moment montiert werden. Eine im Lieferumfang enthaltene Sicherungsschraube für die Verr- iegelung macht es unmöglich, den Lautsprecher ohne den richtigen Imbus- (Sechskant)-Schlüssel zum Herausdrehen der Schraube zu entfernen. Die IntelliDock-Montagevorrichtung und die dazugehörige Drahtdurchführung bieten maximale Witterungsbeständigkeit und Einstellbarkeit des akustischen Beschallungsbereichs. Die ID-8T ist mit der ID-8 identisch, ist jedoch darüber hinaus mit einem 70-V-Audio-Anpassungsübertrager mit verteilter 100-V- Audioeingangsleistung ausgerüstet. Detaillierte Informationen hierzu entnehmen Sie bitte der der Montagevorrichtung beigepack- ten Anleitung. Montageverfahren für die optionale ID-8- und ID-8T-Halterung

1. Befestigen Sie die Kugelhalterung an der Montagefläche. Die

Adapterplatte kann zwar auf Wunsch entfernt werden, doch empfehlen wir ihren Gebrauch. Stellen Sie sicher, dass die Mon- tagefläche und die Tragestruktur stabil genug für die Lautspre- cherbaugruppe sind, und dass sie gegenüber potenziellen Vibrationen oder seismischen Erschütterungen beständig sind.

2. Führen Sie den Lautsprecherdraht durch die Abdeckung.

Befestigen Sie die Abdeckung an der Kugelhalterungseinheit. Montage Wenn der Lautsprecher ohne das optionale Montagezubehör verwendet wird, kann er auf jeder geeigneten Oberfläche aufgestellt werden. Beim Aufstellen auf einer flachen Oberfläche ist das Gehäuse etwas nach hinten geneigt. Beim Betrieb mit einer hohen Ausgangsleistung kann das Gehäuse so viel Vibrationen erzeugen, dass es sich auf harten Ober- flächen bewegt bzw. „wandert”. Mit rutschsicheren Matten unter dem Gehäuse oder selbstklebenden Gummifüßen können Sie verhindern, dass sich das Gehäuse bewegt. Bringen Sie ein Sicherungskabel an dem Befestigungspunkt unten auf der Rückseite des Lautsprechers an. Vergewissern Sie sich, dass das Sicherungskabel, die für die Kabelbefestigung gewählte Methode, die Sicherungsvorrichtungen und die Haltepunkte stark bzw. stabil genug sind, um im Falle eines Versagens der primären Montagevorrichtung ein Mehrfaches des Gewichts des Lautsprechers aufzufangen.DE

Montageverfahren für die optionale ID-8- und ID-8T-Halterung (Fortsetzung)

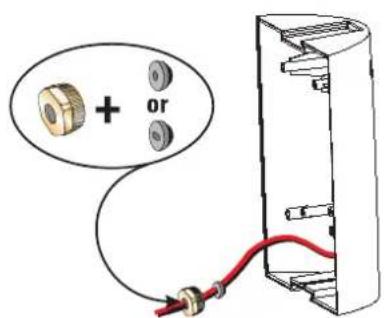

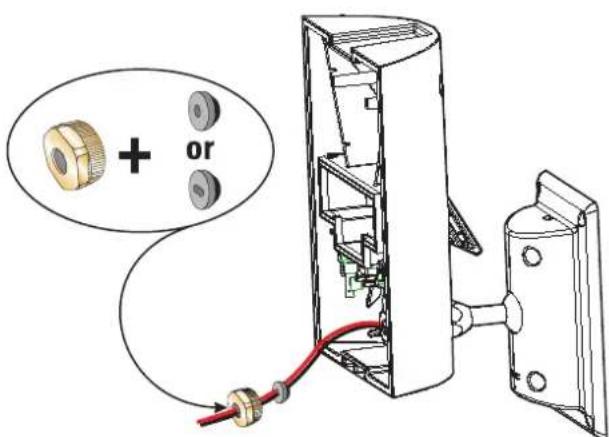

3. Wählen Sie die geeignete Gummidichtung und fädeln Sie

den Lautsprecherdraht durch diese hindurch. Achten Sie darauf, dass die konisch zulaufende Seite der Dichtung zur Abdeckung hin weist. Drücken Sie die Dichtung in ihre Aufnahmefläche hinein; führen Sie die Mutter über den Lautsprecherdraht und ziehen Sie sie an.

4. Schneiden Sie die Drähte auf eine angemessene Länge

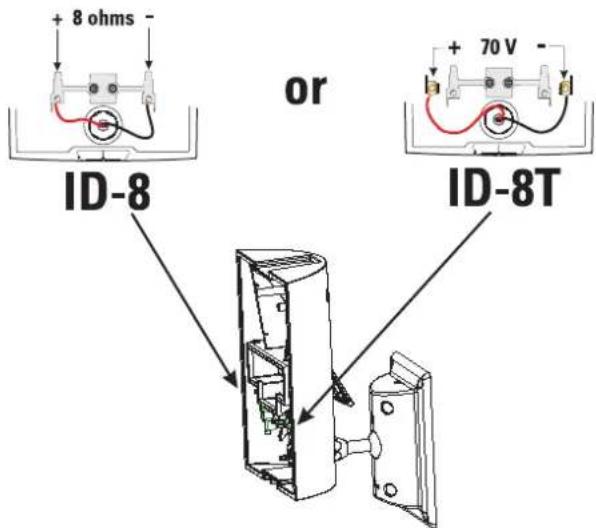

zu. Isolieren Sie die Drähte ab und befestigen Sie sie an den Klemmen.

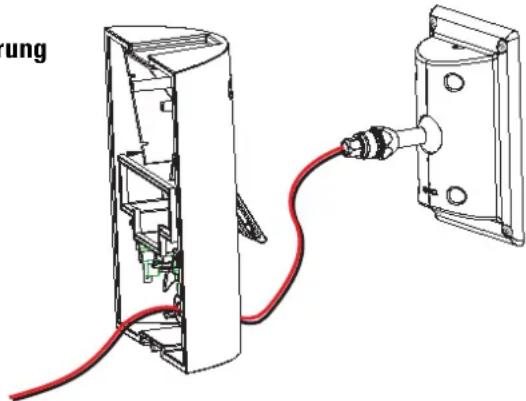

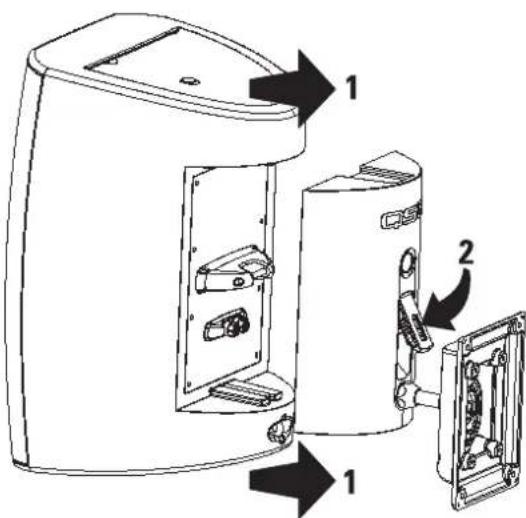

5. Richten Sie den Lautsprecher bei geöffneter Verriegelung

mit dem IntelliDock aus und schieben Sie den Lautsprecher an die vorgesehene Stelle. Drücken Sie die Verriegelung nach unten, bis sie in die Verschlusslasche eingreift.

6. Richten Sie den Lautsprecher in die gewünschte Richtung aus

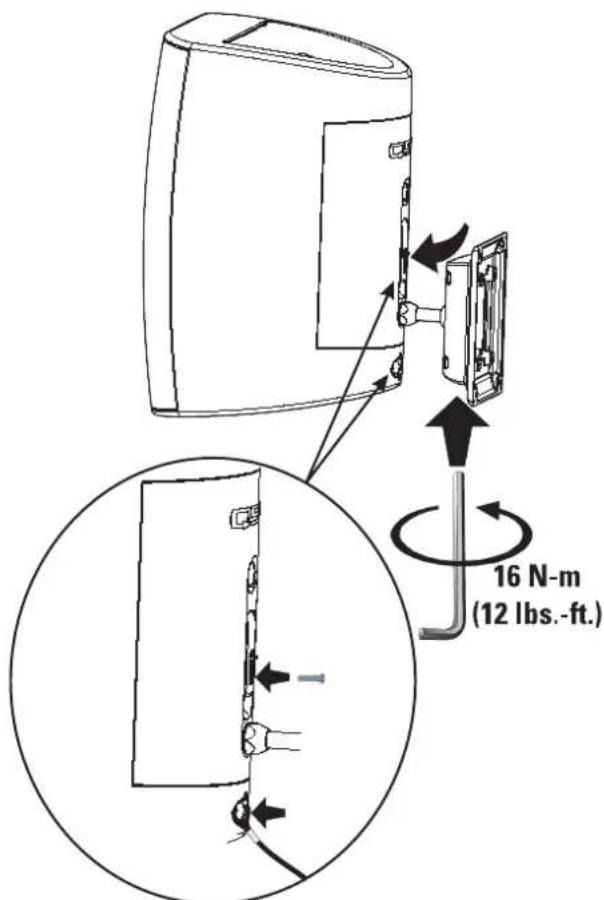

und ziehen Sie die Imbus- (Sechskant)-Sicherungsschraube mit dem mitgelieferten Werkzeug an. Ziehen Sie die Schraube hand- fest an und drehen Sie sie dann nochmals genau um eine 5/8- Drehung (Drehung um 225 °), um die Kugelhalterung positiv zu sichern. Wenn Sie einen Drehmomentschlüssel und den benötigten Sechskanteinsatz zur Hand haben, ziehen Sie die Schraube auf 16 N-m an. Als zusätzlichen Diebstahlschutz kön- nen Sie die im Lieferumfang enthaltene Sicherungsschraube einsetzen. Befestigen Sie ein Sicherungskabel am Sicherung- skabel-Haltepunkt des Lautsprechers.DE

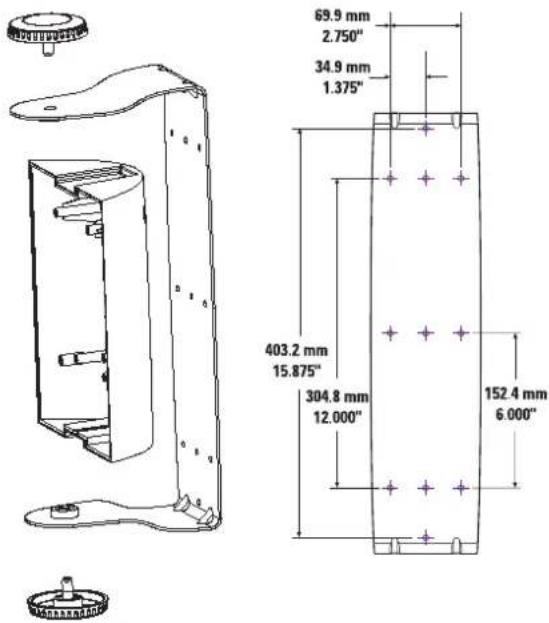

Optionale YM-8- und YM-8T-Jochhalterungen Die YM-8- und YM-8T-Jochhalterungen ermöglichen eine Montage an fast allen Oberflächen und sind entlang einer Achse verstellbar. Eine mit einer Halteschraube gesicherte Deckplatte ermöglicht den Zugang zum Lautsprecher von dessen Rückseite aus. Die Deckplatte weist ein Drahtdurchführungsloch mit Gummitülle und Überwurfmutter auf, wodurch verhindert wird, dass Wasser das Kabel hinunterläuft und in die elektrischen Anschlüsse eindringt. Die Deckplatte der YM-8T-Jochhalterung ist mit einem 70-V-Audio- Anpassungsübertrager mit verteilter 100-V-Audioeingangsleistung ausgerüstet. Detaillierte Informationen hierzu entnehmen Sie bitte der Montagevor- richtung beigepackten Anleitung. Montageverfahren für die optionale YM-8- und YM-8T-Halterung

1. Befestigen Sie die Jochhalterung an der Montagefläche.

Stellen Sie sicher, dass die Montagefläche und die Trag- estruktur stabil genug für die Lautsprecherbaugruppe sind, und dass sie gegenüber potenziellen Vibrationen oder seis- mischen Erschütterungen beständig sind.

4. Wählen Sie die geeignete Gummidichtung und fädeln Sie

den Lautsprecherdraht durch diese hindurch. Achten Sie darauf, dass die konisch zulaufende Seite der Dichtung zur Abdeckung hin weist. Drücken Sie die Dichtung in ihre Aufnahmefläche hinein; führen Sie die Mutter über den Lautsprecherdraht und ziehen Sie sie an.

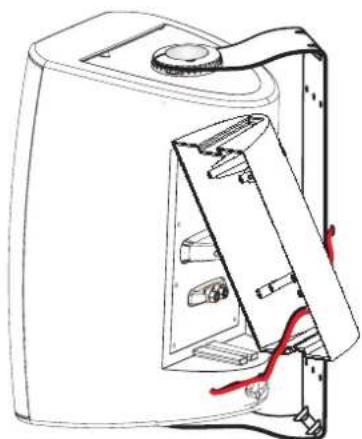

2. Befestigen Sie den Lautsprecher an der Jochhalterung.

3. Führen Sie den Lautsprecherdraht durch die Deckplatte.DE

Montageverfahren für die optionale YM-8- und YM-8T-Halterung (Fortsetzung)

5. Isolieren Sie die Enden der Lautsprecherdrähte ab und

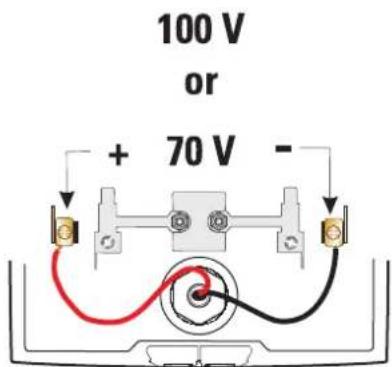

schließen Sie die Drähte an. Verbinden Sie die Drähte bei Gebrauch der YM-8-Halterung direkt mit den Anschlussklemmen. Wenn Sie die YM-8T-Halterung benutzen, schließen Sie die 70- V/100-V-Klemmen in der Abdeckeinheit an. 5a. Die Abdeckeinheit der YM-8T-Halterung ist mit einem 70-V/100-V-Anpassungsübertrager und einem 4-Positionen- Wahlschalter ausgerüstet; alle erforderlichen Anschlüsse sind vorverdrahtet. Schließen Sie die Lautsprecherdrähte einfach an den jeweiligen Klemmen in der Abdeckung an und setzen Sie diese dann auf den Lautsprecher auf. Die Verbindungen von der Abdeckung zum Lautsprecher erfol- gen über Bananenstecker in der YM-8T-Einheit.

7. Drehen Sie das Gehäuse in die gewünschte Position und

ziehen Sie beide Drehknöpfe fest an.

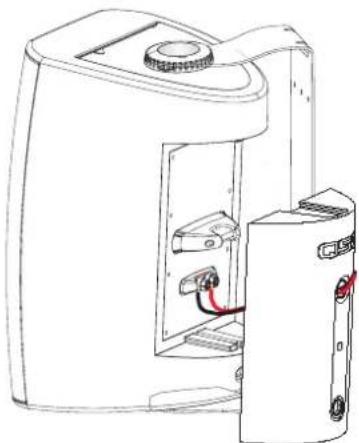

6. Richten Sie die Abdeckung auf der Rückseite des Lautsprechers aus

und schieben Sie sie in die vorgesehene Position. Die Abdeckung kann nur auf eine einzige Weise angebracht werden. Setzen Sie die Abdeck- ungssicherungsschraube ein, um zu verhindern, dass sich die Abdeckung durch Vibrationen löst, und um sicherzustellen, dass die Anschlüsse wet- terdicht sind. Bringen Sie ein Sicherungskabel an dem Befestigung- spunkt unten auf der Rückseite des Lautsprechers an. Vergewissern Sie sich, dass das Sicherungskabel, die für die Kabelbefestigung gewählte Methode, die Sicherungsvorrichtungen und die Haltepunkte stark bzw. stabil genug sind, um im Falle eines Versagens der primären Montagev- orrichtung das Gewicht des Lautsprechers aufzufangen. WICHTIG! ACHTEN SIE DARAUF, DASS DER LAUTSPRECHER VORSCHRIFTSMÄSSIG BEFESTIGT UND EIN SICHERUNGSKABEL ANGEBRACHT WIRD, DAS DEN LAUTSPRECHER IM FALLE EINES VERSAGENS DER HALTEVORRICHTUNG SICHERT. Stellen Sie sicher, dass die Montagefläche und die Tragestruktur stabil genug für die Lautsprecherbaugruppe sind und dass sie gegenüber potenziellen Vibrationen oder seismischen Erschütterungen beständig sind. Auf der Rückseite des Lautsprechers befindet sich in Bodennähe ein Befestigungspunkt für ein Sicherungskabel. Bringen Sie ein Sicherungskabel an, das stark genug ist, um bei einem eventuellen Umfallen ein Mehrfaches des Gewichts der Lautsprecherbaugruppe aufzufangen. Das Kabel muss an einem zweiten Haltepunkt befestigt werden, der ebenfalls stark genug sein muss, um ein Mehrfaches des Gewichts des Lautsprechers zu tragen.DE

Lackieren des AD-S82(H)-Lautsprechers Das Lautsprechergehäuse und das Schutzgitter können zur Angleichung an jedes Dekor lackiert werden, wobei jedoch die fol- genden Sicherheitsvorkehrungen zu beachten sind. Die optionale ID-8 IntelliDock-Halterung und die YM-8-Jochhalterung können ebenfalls lackiert werden. Das Gehäuse besteht aus hochschlagfestem Polystyrol, das zur Erzielung guter Ergebnisse ein kontrolli- ertes Anstrichverfahren voraussetzt. Verwenden Sie ein von einem Farbenfachhändler erworbenes, für Polypropylen geeignetes Anstrichsystem.

1. Nehmen Sie das Schutzgitter ab.

2. Zum Lackieren von Halterung und Lautsprecher als eine Einheit: Bringen Sie die ID-8- oder YM-8-Halterungen an, damit

Lautsprecher und Halterung als Einheit bemalt werden können. 3. Zum separaten Lackieren von Halterung und Lautsprecher: Maskieren Sie die Eingangsbuchse des Lautsprechers und die Innen- flächen der ID-8-Halterung. 4. Maskieren Sie den Tiefton- und Hochtonlautsprecher sowie den Anschluss. Vermeiden Sie es, Klebeband direkt auf den Druck- kammertreibern anzubringen. Sie können zur Vorbereitung des Anstrichs statt dessen auch die Innenseite des Schutzgitters voll- ständig mit Klebeband abdecken und auf dem Lautsprecher anbringen.

5. Waschen Sie die zu lackierenden Komponenten mit einer milden Seifenlösung und heißem Wasser. Achten Sie darauf, dass

kein Wasser in einen der Druckkammertreiber oder auf die Eingangsanschlüsse gelangt. Spülen Sie mit heißem Wasser. Lassen Sie die Komponenten gründlich trocknen.

6. Rauen Sie die zu bemalenden Komponenten mit einem roten Scotchbrite®-Polster oder Sandpapier (Körnung 320-400) auf.

7. Entfernen Sie alle Staubablagerungen mit Druckluft von den zu lackierenden Komponenten. Blasen Sie keine Druckluft direkt in die Druckkammertreiber.

8. Reinigen Sie die zu lackierenden Komponenten.

9. Wischen Sie die zu lackierenden Komponenten mit einem sauberen, flusenfreien, weißen Tuch und einer geeigneten Vorbehan- dlungslösung ab.

10. Tragen Sie ein Haftungsaktivierungsmittel auf.

11. Tragen Sie eine Grundierung auf.

12. Tragen Sie die Farbe auf.

13. Lassen Sie den Lautsprecher mindestens 8 Stunden lang trocknen.

Abmessungen der AD-S82- und AD-S82H-Lautsprecher, siehe S. 8 Alle technischen Daten können jederzeit geändert werden (S.9)CH
