BEDIENUNGSANLEITUNG RVA425B BLACK & DECKER

Ihr BLACK + DECKER Saugroboter RVA425B oder RVA420B wurde zum Saugen von leichtem, trockenem Schmutz entwickelt. Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen.

Sicherheitshinweise

Warning! Lesen Sie alle Sicherheitswarnhinweise und alle Anweisungen. Die

Nichteinhaltung der folgenden Warnungen und Anweisungen kann einen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Warning! Beachten Sie beim Umgang mit akkubetriebenen Geräten stets die grundlegenden Sicherheitshinweise, einschließlich der folgenden. Dadurch verhindern Sie weitgehend das Entstehen von Bränden, das Auslaufen von Akkus sowie Sach- und Personenschäden.

• Lesen Sie diese Anleitung vollständig und aufmerksam durch, bevor Sie das Gerät verwenden.
  Der vorgesehene Verwendungszweck ist in dieser Anleitung beschrieben. Bei Verwendung von Zubehör oder Anbauteilen, die nicht in dieser Anleitung empfohlen werden, sowie bei der Verwendung des Geräts in Abweichung von den in dieser Anleitung beschriebenen Verfahren besteht Verletzungsgefahr.
  ♦ Bewahren Sie diese Anleitung auf.
• Dieses Gerät enthält Akkus, die nur von Fachpersonal ausgetauscht werden dürfen.

Warnung! Verwenden Sie zum Wiederaufladen des Akkus nur das im Lieferumfang enthaltene abnehmbare Netzteil (K25V240100X oder die Ladestation N512295).

Verwendung des Geräts

• Benutzen Sie das Gerät nicht zum Aufsaugen von Flüssigkeiten oder entzündlichen Materialien.
• Betreiben Sie das Gerät nicht in der Nähe von Wasser.
• Tauchen Sie das Gerät nicht in Wasser.
• Ziehen Sie das Ladegerät nicht am Kabel aus der Netzsteckdose. Achten Sie darauf, dass das Kabel des Ladegeräts nicht in Kontakt mit starker Hitze, Öl oder scharfen Gegenständen kommt.
• Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie mangelnder Erfahrung und Wissen in Bezug auf dessen Gebrauch bedient werden, wenn sie bei der Verwendung des Geräts beaufsichtigt oder angeleitet werden und die möglichen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartungsarbeiten dürfen von Kindern nur unter Aufsicht durchgeführt werden.

Inspektion und Reparaturen

• Prüfen Sie das Gerät vor der Verwendung auf beschädigte oder defekte Teile. Prüfen Sie, ob Teile gebrochen sind, Schalter beschädigt sind oder andere Bedingungen vorliegen, die die Funktion beeinträchtigen könnten.
• Betreiben Sie das Gerät nicht, wenn Teile beschädigt oder defekt sind.
• Lassen Sie beschädigte oder defekte Teile in einer Vertragswerkstatt reparieren oder austauschen.
• Überprüfen Sie das Ladegerätkabel in regelmäßigen Abständen auf Beschädigungen. Tauschen Sie das Ladegerät aus, wenn das Kabel beschädigt oder defekt ist.
• Ersetzen oder entfernen Sie keine Teile, für die in dieser Anleitung keine entsprechende Beschreibung enthalten ist.

Zusätzliche Sicherheitshinweise

Restrisiken.

Beim Gebrauch dieses Geräts verbleiben zusätzliche Restrisiken, die möglicherweise nicht in den Sicherheitswarnungen genannt werden. Diese Risiken bestehen beispielsweise bei Missbrauch oder längerem Gebrauch. Auch bei der Einhaltung der entsprechenden Sicherheitsvorschriften und der Verwendung aller Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken. Diese sind:

- Verletzungen, die durch das Berühren von sich bewegenden Teilen verursacht werden.

• Verletzungen, die durch das Berühren von erhitzten Teilen verursacht werden.
• Verletzungen, die durch das Austauschen von Teilen oder Zubehör verursacht werden.
• Verletzungen, die durch längeren Gebrauch des Geräts verursacht werden. Legen Sie bei längerem Gebrauch regelmäßige Pausen ein.

Akkus und Ladegeräte

Akkus

• Keinesfalls versuchen, den Akku zu öffnen.
• Achten Sie darauf, dass der Akku nicht mit Wasser in Berührung kommt.
• Setzen Sie den Akku keinen hohen Temperaturen aus.
• Nicht bei Temperaturen über 40°C lagern.
• Laden Sie den Akku ausschließlich bei Umgebungstemperaturen zwischen 10 °C und 40 °C.
• Verwenden Sie ausschließlich das mit dem Gerät gelieferte Ladegerät. Das Verwenden eines falschen Ladegeräts kann zu einem Stromschlag oder dem Überhitzen des Akkus führen.

• Bei der Entsorgung von Akkus oder Batterien die Hinweise im Abschnitt "Umweltschutz" beachten.
  Der Akku darf nicht durch mechanische Krafteinwirkung oder Belastungen beschädigt oder verformt werden. Andernfalls besteht Verletzungs- und Brandgefahr.

• Laden Sie beschädigte Akkus nicht auf.

• Unter extremen Bedingungen können Akkus undicht werden. Wenn Sie feststellen, dass aus dem Akku Flüssigkeit austritt, wischen Sie diese vorsichtig mit einem Tuch ab. Vermeiden Sie Hautkontakt.
• Beachten Sie nach Haut- oder Augenkontakt die folgenden Hinweise.

Warnung! Batteriesäure kann Sach- oder Personenschäden verursachen. Spülen Sie die Säure bei Hautkontakt sofort mit Wasser ab. Suchen Sie einen Arzt auf, wenn sich auf der Haut Rötungen, Reizungen oder andere Irritationen zeigen. Spülen Sie das Auge nach Augenkontakt sofort mit sauberem Wasser aus, und suchen Sie einen Arzt auf.

Ladegeräte

Das Ladegerät ist für eine bestimmte Spannung ausgelegt. Stellen Sie sicher, dass die Netzspannung der auf dem Typenschild des Geräts und in der Tabelle mit den technischen Daten angegebenen Spannung entspricht.

Warnung! Ersetzen Sie das Ladegerät keinesfalls durch ein normales Netzkabel.

- Verwenden Sie das BLACK + DECKER Ladegerät nur für den Akku des Geräts, mit dem es geliefert wurde. Andere Akkus können platzen und Sachschäden oder Verletzungen verursachen.

- Versuchen Sie keinesfalls, nicht aufladbare Batterien zu laden.

• Bei einer Beschädigung des Netzkabels muss dieses durch den Hersteller oder eine BLACK+DECKER Vertragswerkstatt ausgetauscht werden, um mögliche Gefahren zu vermeiden.
• Achten Sie darauf, dass das Ladegerät nicht mit Wasser in Berührung kommt.
• Versuchen Sie nicht, das Ladegerät zu öffnen.
• Nehmen Sie am Ladegerät keine Veränderungen vor.
• Beim Laden des Geräts/Akkus muss auf ausreichende Belüftung geachtet werden.

Elektrische Sicherheit

Das Ladegerät ist für eine bestimmte Spannung ausgelegt. Stellen Sie sicher, dass die Netzspannung der auf dem Typenschild des Geräts angegebenen Spannung entspricht. Ersetzen Sie das Ladegerät keinesfalls durch ein normales Netzkabel.

Symbole auf dem Ladegerät

Lesen Sie diese Anleitung vollständig und aufmerksam durch, bevor Sie das Gerät verwenden.

Dieses Gerät ist schutzisoliert, daher ist keine Erdleitung erforderlich. Überprüfen Sie immer, dass die Stromversorgung der Spannung auf dem Typenschild entspricht.

Die Ladestation darf nur im Innenbereich verwendet werden.

Warnsymbole am Gerät

Am Gerät befinden sich folgende Warnsymbole inkl. Datumscode:

Nur mit dem Ladegerät K25V240100X oder der Ladestation N512295 verwenden.

Merkmale

Dieses Gerät verfügt über einige oder alle der folgenden Merkmale:

1. Netzschalter
2. Ladebuchse
3. Start/Stopp-Taste
4. Sensor
5. Vorderrad
6. Infrarotsender
7. Ladeplatte
8. Vordere Linse

9. Staubbehälter

10. Taste zum Lösen des Staubbehälters

11. Seitliche Bürsten

12. Hauptbürste

13. Hauptbürstenrahmen

14. Laschen des Hauptbürstenrahmens

15. Ladestation

15a. Kopplungstaste der Station

1. Infrarotfenster der Ladestation

2. Ladeelektroden

3. Wartungswerkzeug

4. Ladegerät

Weiteres Zubehör

A. Seitliche Bürsten (2)
B. Schrauben der seitlichen Bürsten (2)
C. HEPA-Filter

Der Staubsauger wird für folgende Böden empfohlen:

◆ Hartboden/Laminat
♦ Keramik/Steinfliesen
- Teppiche mit niedrigem und mittellangem Flor (nicht empfohlen für langflorige Teppiche).

Hinweis: Der Staubsauger funktioniert möglicherweise nicht auf schwarzen Teppichen und dunkleren Oberflächen, da die Sensoren die Oberfläche als Kante oder Stufen ansehen können.

Zimmervorbereitung

- Legen Sie Kabel von anderen Geräten so hin, dass sie nicht in dem zu reinigenden Bereich liegen.

• Betreiben Sie den Staubsauger nicht in einem Zimmer, in dem Babys oder Kinder schlafen.
• Betreiben Sie den Staubsauger nicht in einem Bereich, in dem brennende Kerzen oder zerbrechliche Gegenstände auf dem zu reinigenden Boden stehen.
• Betreiben Sie den Staubsauger nicht in einem Zimmer, in dem brennende Kerzen auf Möbeln stehen, gegen die der Staubsauger versehentlich stoßen könnte.
  ◆ Lassen Sie keine Kinder auf dem Staubsauger sitzen.
• Verwenden Sie den Staubsauger nicht auf nassen Oberflächen.
  Überprüfen Sie die Höhe von Schwellen. Der Roboter kann keine Höhen von mehr als 10-15mm überwinden.

Montage

◆ Ziehen Sie die Schutzfolie von der vorderen Linse (8) ab.
- Stellen Sie sicher, dass der Staubbehälter (9) und die Hauptbürste (12) fest sitzen.

Anbringen der seitlichen Bürsten (Abb. A)

◆ Der Netzschalter (1) muss sich in der Position OFF befinden.
- Stellen Sie den Staubsauger mit der Unterseite nach oben auf eine glatte Oberfläche.
- Entfernen Sie die Befestigungsschrauben der seitlichen Bürsten (20).
- Stecken Sie die seitlichen Bürsten (11) in die Bürstenschlitze (21).
- Bringen Sie die Befestigungsschrauben der seitlichen Bürsten an.

Laden

Ihr Staubsauger kann manuell über den Stecker oder automatisch über die Ladestation geladen werden.

• Stellen Sie vor dem Aufladen sicher, dass sich der Netzschalter (1) in der Position ON befindet.
• Vor der erstmaligen Verwendung des Geräts muss der Akku mindestens 4-5 Stunden lang aufgeladen werden.

Hinweis: Das Ladegerät kann sich während des Aufladens erwärmen. Das

ist normal und deutet nicht auf ein Problem hin. Das Ladegerät kann beliebig lange am Gerät angeschlossen bleiben.

Warnung! Laden Sie den Akku nicht, wenn die Umgebungstemperatur unter 10 °C oder über 40 °C liegt.

Manuelles Aufladen (Abb. B)

- Stellen Sie sicher, dass der Netzschalter auf ON steht, wenn Sie das Gerät aufladen wollen.

• Stecken Sie das Akkuladegerät (19) in eine Wandsteckdose.
• Stecken Sie den Stecker des Ladegeräts (22) in die Ladebuchse (2) des Staubsaugers.
• Die Betriebsanzeige (Start/Stopp-Taste) (3) blinkt und gibt einen kurzen Signalton ab, was bedeutet, dass der Staubsauger aufgeladen wird. Die Betriebsanzeige-LED (Start/Stopp-Taste) erlischt, wenn der Staubsauger vollständig aufgeladen ist.

Automatisches Aufladen (Abb. C, D)

• Stecken Sie das Akkuladegerät (19) in eine Wandsteckdose.
• Stecken Sie den Stecker (22) des Ladegeräts wie in Abbildung C gezeigt in die Ladebuchse (23) der Ladestation.
• Stellen Sie die Ladestation so auf den Boden, dass die Rückseite des Ladegeräts zu einer Wand zeigt.

Hinweis: Stellen Sie keine Gegenstände unter die Ladestation. Anderenfalls wird das automatische Aufladen verhindert.

- Stellen Sie den Staubsauger so in die Ladestation, dass die Ladeelektroden (17) wie in Abbildung D gezeigt die beiden Ladeplatten (7) berühren.

Hinweis: Wenn Sie das Gerät von Hand in die Station stellen, achten Sie darauf, dass der Netzschalter in der Position ON steht.

- Die Betriebsanzeige (Start/Stopp-Taste) (3) blinkt und gibt einen kurzen Signalton ab, was bedeutet, dass der Staubsauger aufgeladen wird. Schaltet sich die Betriebsanzeige-LED (Start/Stopp-Taste) aus, ist der Staubsauger vollständig aufgeladen.

Hinweis: Sie können den Ladezustand des Staubsaugers über Ihre BLACK+DECKER App überprüfen.

Hinweis: Im Automatikmodus sucht der Staubsauger nach der Ladestation, wenn die Batterieladung niedrig ist. Wenn allerdings

der Raum zu groß ist oder der Staubsauger die Ladestation aufgrund von Hindernissen nicht "sehen" kann, findet er die Station möglicherweise nicht und wird nicht automatisch aufgeladen. Stellen Sie in einem solchen Fall den Staubsauger wie oben beschrieben in die Ladestation.

Hinweis: Im Reinigungsmodus "Spot" (Punktuell) und "Quick" (Schnell) beendet der Roboter seinen Reinigungszyklus, stoppt und kehrt nicht zur Station zurück. Wenn der Ladestand allerdings niedrig ist, sucht er weiter nach der Station.

Bedienung des Saugroboters über die BLACK+DECKER App

Mit Hilfe der BLACK+DECKER App können Sie von einem kompatiblen mobilen Gerät aus Ihren Saugroboter bedienen.

Nachdem Sie die App heruntergeladen haben, verbinden Sie Ihr Gerät mit dem Staubsauger. Danach können Sie den Saugroboter über die App bedienen.

Hinweis: Ihr Mobilgerät muss sich innerhalb des Bluetooth-Bereichs befinden, um den Roboter bedienen zu können.

Nutzen Sie die BLACK+DECKER App für Folgendes:

◆ Planung der automatischen Reinigung an den Tagen und zu den Zeiten Ihrer Wahl.

Hinweis: Wenn der Roboter zu irgendeinem Zeitpunkt in die Position OFF geschaltet wird, muss die Zeitplanung wiederhergestellt werden, indem das Gerät wieder eingeschaltet und es wieder mit der App verbunden wird.

• Starten einer schnellen, punktuellen oder manuellen Reinigung.
  Überwachen des Ladezustands des Saugroboters.
• Hinzufügen eines weiteren BLACK+DECKER Saugroboters zu Ihrem Gerät.
• Häufig gestellte Fragen (FAQ) zur Vorgehensweise bei der Lösung allgemeiner Probleme oder Fehler.
  ♦ Erstellen eines Kontos, um Infomaterial zu erhalten.
  ◆ Trennen des Geräts vom Saugroboter.

Gehen Sie wie folgt vor, um die BLACK+DECKER App herunterzuladen und mit Ihrem Gerät zu verbunden:

♦ Laden Sie die BLACK+DECKER App hier herunter:

Doppelklicken Sie auf das Symbol für die BLACK+DECKER App, um die App auf Ihrem Gerät zu starten. Die Seite TERMS AND CONDITIONS (Allgemeine Geschäftsbedingungen) erscheint.

Hinweis: Die BLACK+DECKER App unterliegt separaten Geschäftsbedingungen, die über die mobile Anwendung angezeigt werden können.

• Scrollen Sie auf der Seite TERMS AND CONDITIONS nach unten bis zur Schaltfläche "Agree" (Zustimmen).
  Klicken Sie auf die Schaltfläche "Agree" (Zustimmen), um fortzufahren. Die Seite CREATE ACCOUNT (Konto erstellen) erscheint.
• Wählen Sie auf der Seite CREATE ACCOUNT eine der folgenden Optionen:
• Füllen Sie das Formular aus, wenn Sie ein Stanley Black & Decker (SBD) Benutzerkonto erstellen möchten, und senden Sie es ab. SBD sendet E-Mails mit Infomaterial an die von Ihnen angegebene E-Mail-Adresse.
  Klicken Sie auf "Skip" (Überspringen), um fortzufahren, ohne ein SBD-Benutzerkonto anzulegen.
  ◆ NUR ANDROID; bei iOS mit "SKIP" zum nächsten Schritt.

Wenn der Quick Setup-Bildschirm erscheint, stellen Sie sicher, dass dort die Felder "Enable Bluetooth" (Bluetooth aktivieren), "Location Services" (Standortdienste) und "App Permissions" (App-Genehmigungen) angekreuzt sind, und klicken Sie dann auf "Continue" (Fortfahren).

Klicken Sie auf dem Bildschirm "Select Product" (Produkt auswählen) auf das Saugroboter-Symbol, um den Saugroboter mit Ihrem mobilen Gerät zu verbinden.

Wichtig: Der Netzschalter (1) MUSS in der Position ON (I) stehen, damit die Kopplung mit dem Staubsauger erfolgen kann.

- Wenn der Bildschirm "Connecting" (Verbinden) angezeigt wird, halten Sie die blaue Start/Stopp-Taste am Saugroboter gedrückt, um Ihr mobiles Gerät mit dem Staubsauger zu verbinden. Es erscheint eine Bestätigungsmeldung, wenn der Verbindungsprozess abgeschlossen ist, gefolgt von einem optionalen Tutorial, das die Grundlagen der Roboter-App erläutert.

Anzeigen der App-Benutzeranleitung und der FAQ zur Fehlerbehebung:

• Klicken Sie auf das Symbol "Settings" (Einstellungen), um die Seite "Settings" (Einstellungen) zu öffnen.
• Klicken Sie auf "App User Guide" (App-Benutzerhandbuch), um Hinweise zur Verwendung der Funktionen und Bildschirme der BLACK+DECKER App anzuzeigen.
• Klicken Sie auf FAQ, um die Tipps zur Fehlerbehebung anzuzeigen.

Bedienung des Saugroboters ohne App

Sie können das Gerät auch ohne die App im automatischen Reinigungsmodus betreiben, indem Sie sicherstellen, dass der Netzschalter eingeschaltet ist, und dann einmal kurz die Taste der Betriebsanzeige (Start/Stopp-Taste) (3) drücken. Das Gerät arbeitet, bis der Akku vollständig entladen ist, bevor es nach der Ladestation sucht.

Entleeren des Staubbehälters (Abb. E)

♦ Schalten Sie den Netzschalter (1) aus.
- Drücken Sie die Taste zum Lösen des Staubbehälters (10), so dass der Staubbehälter an der Oberseite des Staubsaugers erscheint.
◆ Ziehen Sie den Staubbehälter heraus.
- Öffnen Sie die Filtertür (24) und entleeren Sie den Inhalt des Staubbehälters.

Hinweis: Der Staubbehälter kann mit milder Seife und Wasser ausgewaschen werden. Stellen Sie sicher, dass der Staubbehälter vollständig trocken ist, bevor Sie ihn wieder einsetzen.

Reinigen des Filters (Abb. F)

♦ Schalten Sie den Netzschalter (1) aus.

• Leeren Sie den Staubbehälter (9) wie oben beschrieben.
• Ziehen Sie den blauen oder violetten Filterrahmen (25) heraus. Entfernen Sie vorsichtig den Faltenfilter (26) und den Schwammfilter (27).
• Um den Staub von den Filtern zu entfernen, verwenden Sie das Wartungswerkzeug oder waschen Sie beide Filter unter warmem Wasser aus.

Hinweis: Stellen Sie sicher, dass beide Filter vollständig trocken sind, bevor Sie sie wieder einsetzen.

- Setzen Sie die trockenen Filter wieder in den Filterrahmen ein. Setzen Sie den Filterrahmen in den Staubbehälter ein und dann den Staubbehälter in den Staubsauger.

Warnung! Betreiben Sie das Gerät nie ohne Filter. Die beste Reinigungswirkung erzielen Sie mit einem sauberen Filter.

Montage und Demontage der Hauptbürste (Abb. G)

♦ Schalten Sie den Netzschalter (1) aus.
- Stellen Sie den Staubsauger mit der Unterseite nach oben auf eine glatte Oberfläche.
Ziehen Sie die beiden Laschen des Hauptbürstenrahmens (14) nach oben und heben Sie den Hauptbürstenrahmen (13) ab.
◆ Entfernen Sie die Hauptbürste (12).
- Entfernen Sie mit dem Wartungswerkzeug (18) sämtliche Haare und Verschmutzungen.
- Führen Sie den Zusammenbau in umgekehrter Reihenfolge durch.

Hinweis: Achten Sie beim Wiedereinsetzen des Hauptbürstenrahmens darauf, dass die seitlichen Bürsten nicht unter dem Rahmen eingeklemmt werden.

Reinigen der Bürsten

♦ Schalten Sie den Netzschalter (1) aus.
- Stellen Sie den Staubsauger mit der Unterseite nach oben auf eine glatte Oberfläche.

Reinigung der Hauptbürste

• Reinigen Sie die Hauptbürste regelmäßig mit dem Wartungswerkzeug.
• Entfernen Sie mit dem Wartungswerkzeug regelmäßig sämtliche Haare und Verschmutzungen.

Reinigung der seitlichen Bürsten (Abb. A)

◆ Entfernen Sie die Befestigungsschraube der seitlichen Bürste (20).
- Entfernen Sie die seitliche Bürste (11), reinigen Sie diese und entfernen Sie die Verschmutzungen aus dem Schlitz (21).
- Bringen Sie die seitliche Bürste und die Befestigungsschraube wieder an.

Reinigung der Räder

◆ Reinigen Sie die Räder regelmäßig

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

- Entfernen Sie mit dem Wartungswerkzeug sämtliche Haare und Verschmutzungen.

Hinweis: Wenn sich im Vorderrad Haare verfangen haben, das Rad mit einem kleinen Schraubenzieher heraushebeln. Entfernen Sie sämtliche Haare oder Verschmutzungen und setzen Sie das Vorderrad wieder ein.

Reinigung des Wandsensors

♦ Schalten Sie den Netzschalter (1) aus.
◆ Reinigen Sie die vordere Linse (8) mit einem sauberen, trockenen Tuch.

Reinigung der Bodenerkennungssensoren

♦ Schalten Sie den Netzschalter (1) aus.
- Stellen Sie den Staubsauger mit der Unterseite nach oben auf eine glatte Oberfläche.
◆ Reinigen Sie die Sensorfenster (4) mit einem sauberen, trockenen Tuch.

Zubehör

Empfohlenes Zubehör für Ihr Gerät erhalten Sie bei Ihrer nächsten Kundendienststelle oder einer autorisierten Kundendienstwerkstatt.

Warnung! Die Verwendung von Zubehörteilen, die nicht für den Gebrauch mit diesem Gerät empfohlen werden, kann gefährlich sein.

Ersetzen des Filters

Der Filter sollte alle 6 Monate ersetzt werden, bei sichtbaren Verschleißspuren oder Beschädigungen auch früher. Ersatzfilter erhalten Sie im BLACK+DECKER Fachhandel.

Wartung

Ihr BLACK+DECKER Gerät (mit und ohne Netzkabel) wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der richtigen Pflege des Gerätes und seiner regelmäßigen Reinigung ab.

Warnung! Vor dem Ausführen jeglicher Wartungsarbeiten an Geräten mit und ohne Netzkabel:

♦ Schalten Sie das Gerät aus, und ziehen Sie den Netzstecker.
- Wenn das Gerät über einen separaten Batteriepack oder Akku verfügt, schalten Sie das Gerät ab, und entnehmen Sie die Batterien aus dem Gerät.
- Wenn der Akku integriert ist, entladen Sie diesen vor dem Abschalten vollständig.
Ziehen Sie das Ladegerät aus der Netzsteckdose, bevor Sie es reinigen. Das Ladegerät benötigt keine Wartung, es sollte jedoch regelmäßig gereinigt werden.
- Reinigen Sie regelmäßig die Lüftungsschlitze des Geräts und des Ladegeräts mit einer weichen Bürste oder einem trockenen Tuch.

- Reinigen Sie das Motorgehäuse regelmäßig mit einem feuchten Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis.

Fehlercode-Anzeigemuster A - F

Ihr Roboter zeigt über die LEDs verschiedene Fehler- oder Statuszustände an. (Dies gilt nur für das Modell RVA425B. Bei dem Modell RVA420B werden Fehler durch einen kurzen wiederkehrenden Signalton gemeldet.) Einige häufige Fehler sind:

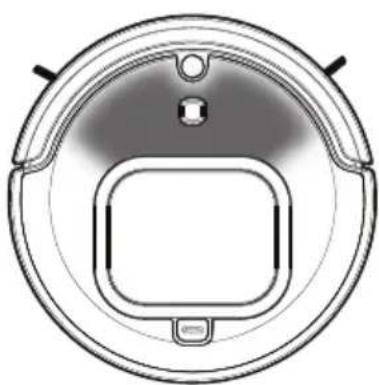

Vorderer Bereich blinkt rot.

Problem:

Hauptbürste steckt fest.

Lösung:

Verschmutzungen von der Hauptbürste entfernen. Drücken Sie den Netzschalter zweimal, um den Fehler zu löschen und den Staubsauger neu zu starten.

Fehleranzeige

Fehlercode B:

Linke Seite blinkt rot.

Problem:

Links Rad steckt fest.

Lösung:

Verschmutzungen von dem linken Rad entfernen. Drücken Sie den Netzschalter zweimal, um den Fehler zu löschen und den Staubsauger neu zu starten.

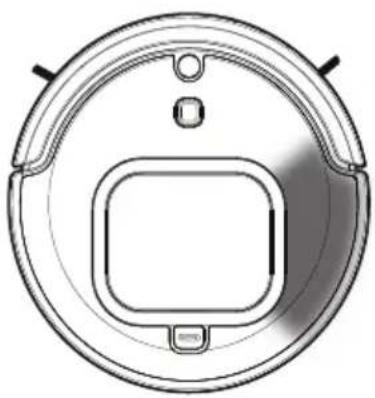

Fehlercode C: Rechte Seite blinkt rot.

Problem:

Rechtes Rad steckt fest.

Lösung:

Verschmutzungen von dem rechten Rad entfernen. Drücken Sie den Netzschalter zweimal, um den Fehler zu löschen und den Staubsauger neu zu starten.

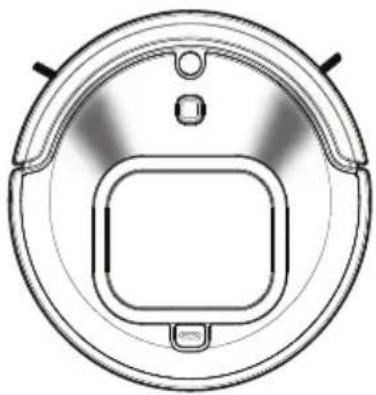

2 vordere Bereiche blinken rot.

Problem:

Seitliche Bürste steckt fest.

Lösung:

Verschmutzungen von der seitlichen Bürste entfernen. Drücken Sie den Netzschalter zweimal, um den Fehler zu löschen und den Staubsauger neu zu starten.

HINWEIS: Wenn sich Haare um die seitliche Bürste gewickelt haben, müssen Sie diese eventuell herausnehmen und nach der Reinigung neu einsetzen.

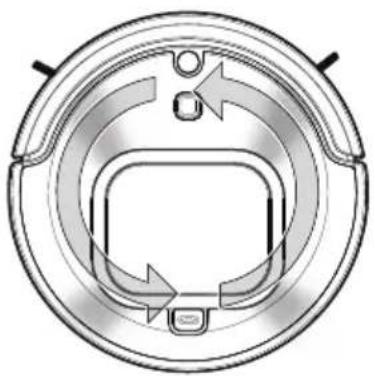

Alle LEDs blinken abwechselnd orange.

Problem:

Staubbehälter nicht vollständig eingesetzt.

Lösung:

Drücken Sie auf den Staubbehälter, so dass er richtig im Staubsauger sitzt.

Drücken Sie den Netzschalter zweimal, um den Fehler zu löschen und den Staubsauger neu zu starten.

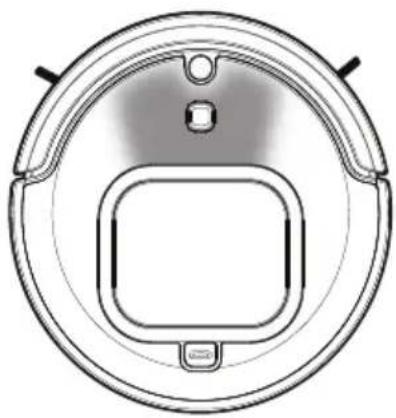

Die LED im vorderen mittleren Abschnitt blinkt blau.

Problem:

Gerät ausgeschaltet, Batteriestand zu niedrig, um automatisch zur Ladestation zurückzukehren.

Lösung:

Roboter manuell zur Ladestation bringen.

Drücken Sie den Netzschalter zweimal, um den Fehler zu löschen und den Staubsauger neu zu starten.

Fehleranzeige löschen

• Löschen Sie nach der Beseitigung von Verschmutzungen aus dem Staubsauger die Fehleranzeige durch Drücken der Start/Stopp-Taste (3).
• Drücken Sie die Start/Stopp-Taste (3) erneut, um den Saugvorgang fortzusetzen.

Fehlerbehebung

Problem Mögliche Ursache Mögliche Lösung
Der Staubsauger geht aus	Es liegt ein Fehlerzustand vor. Der Staubsauger hat den Quick-oder Spot-Modus beendet. Akkuladung ist zu niedrig.	Löschen Sie die Fehleranzeige (siehe Fehlertabelle S. 9 - 10). Laden Sie den Akku auf.
Staubsauger wird nicht aufgeladen.	Das Ladegerät ist nicht richtig eingesteckt. Der Netzschalter am Staubsauger ist nicht eingeschaltet (ON).	Vergewissern Sie sich, dass das Ladegerät vollständig eingesteckt ist und der Stecker richtig mit dem Staubsauger oder der Ladestation verbunden ist. Stellen Sie sicher, dass der Netzschalter auf “ON” steht.
Der Staubsauger bewegt sich nur rückwärts oder er bewegt sich einige Zentimeter, bevor er etwas zurückfährt und anhält.	Der Boden besitzt dunkle Streifen oder Flecken, die der Staubsauger als Neigung oder Stufe erkennt. Sensoren sind verschmutzt.	Verwenden Sie den Staubsauger nur auf den empfohlenen Oberflächen (S. 7). Reinigen Sie die Sensoren mit einem trockenen Tuch.
Der Staubsauger bewegt sich nur in einem kleinen Kreis.	Ein Rad ist blockiert. Der Staubsauger arbeitet im SPOT-Modus.	Entfernen Sie Verschmutzungen von dem blockiertem Rad.

Problem Mögliche Ursache Mögliche Lösung
Der Staubsauger erkennt keine Neigungen oder Stufen.	Die Sensoren sind verdeckt.	Reinigen Sie die Sensoren mit einem trockenen Tuch.
Der Staubsauger lässt sich nicht mit der App koppeln.	Der Staubsauger ist nicht genug aufgeladen.Die Bluetooth-Funktion des Mobilgeräts ist nicht aktiviert.Das Mobilgerät ist zu weit vom Staubsauger entfernt.Standortdienste und App-Genehmigungen für Standortdienste sind eventuell deaktiviert. (Nur Android.)Staubsauger und Mobilgerät müssen neu gestartet werden.	Stellen Sie sicher, dass der Staubsauger vollständig aufgeladen ist, und starten Sie Ihr Mobilgerät neu.Stellen Sie sicher, dass die Bluetooth-Funktion auf Ihrem Mobilgerät aktiviert ist.Bringen Sie Ihr Mobilgerät näher zum Staubsauger.Gehen Sie zu den Voreinstellungen Ihres Mobilgeräts und aktivieren Sie die Berechtigungen für die BLACK+DECKER APP.Schalten Sie das Staubsauger aus und wieder ein und starten Sie Ihr Mobilgerät neu. Öffnen Sie die BLACK+DECKER App wieder. Versuchen Sie, den Saugroboter erneut zu koppeln. Achten Sie darauf, dass Sie die Betriebsanzeige (3) auf der Oberseite des Staubsaugers mindestens fünf Sekunden gedrückt halten.
Der Roboter kehrt nicht zur Ladestation zurück.	Der Roboter ist außerhalb des Bereichs, in dem er die Station “sehen” kann.Der Roboter wird durch Gegenstände im Reinigungsbereich behindert.Der Roboter ist eventuell nicht mit der Ladestation gekoppelt worden.	Bringen Sie den Roboter näher zur Ladestation.Entfernen sie Hindernisse aus dem Reinigungsbereich des Roboters.Schalten Sie das Gerät aus und stellen Sie sicher, dass die Ladestation an eine Steckdose angeschlossen ist. Halten Sie die Kopplungstaste (15a) gedrückt und stellen Sie den Netzschalter des Roboter (1) auf ON. Der Roboter piept zweimal, wenn die Kopplung erfolgreich war.
Die zeitlich geplante Reinigung funktioniert nicht.	Der Saugroboter wurde nicht wieder mit der App verbunden, nachdem er ausgeschaltet wurde.	Wenn der Roboter zu irgendeinem Zeitpunkt in die Position OFF geschaltet wird, muss die Zeitplanung wiederhergestellt werden, indem das Gerät wieder eingeschaltet und es wieder mit der App verbunden wird.
Saugleistung schwach.	Filter verstopft, Staubbehälter voll.	Staubbehälter und Filter reinigen.
Die Geräusche des Staubsaugers verändern sich während des Betriebs.	AUTOSENSE ist aktiviert - der Staubsauger verändert seine Saugkraft beim Übergang von Teppichen zu Hartböden.Verschmutzungen in der rotierenden Bürste, im Rad oder der seitlichen Bürste.	Entfernen Sie die Verschmutzungen aus der rotierenden Bürste, dem Rad oder der seitlichen Bürste.

Hinweis: Die BLACK+DECKER App bietet Ihnen weitere Details zur Fehlerbehebung.

Umweltschutz

Getrennte Entsorgung. Produkte und Akkus mit diesem Symbol dürfen nicht mit dem normalen Hausmüll entsorgt werden.

Produkte und Akkus enthalten Materialien, die wiederverwertet werden können, um den Bedarf an Rohstoffen zu verringern. Bitte recyclen Sie elektrische Produkte und Akkus gemäß den örtlichen Bestimmungen. Weitere Informationen finden Sie auf www.2helpU.com

Technische Daten

	RVA425B	RVA420B
Spannung ( V_dc )	14.4v	14.4v
Akku	2.5Ah	2.0Ah
Gewicht (kg)	3,8	3,8
Ladegerät	K25V240100X oder N512295 Ladestation
Eingangsspannung ( V_ac )	100 - 240V	100 - 240V
Ausgangsspannung (V)	24v	24v
Stromstärke (mA)	1000mA	1000mA
Ungefähre Ladezeit (h)	4 - 5 Std.	4 - 5 Std.

Garantie

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie von 12 Monaten ab Kaufdatum. Diese Garantie versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schränkt diese keinesfalls ein. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone.

Zur Inanspruchnahme dieser Garantie muss sie den allgemeinen Geschäftsbedingungen von Black & Decker entsprechen und dem Verkäufer bzw. der Vertragswerkstatt ist ein Kaufnachweis vorzulegen. Die Bedingungen für die 1-jährige Garantie von Black & Decker und den Standort Ihrer nächstgelegenen Vertragswerkstatt finden Sie im Internet unter www.2helpU.com oder indem Sie sich an die lokale Black & Decker-Niederlassung wenden, deren Adresse Sie in dieser Anleitung finden.

Ihr neues Black & Decker Produkt können Sie auf unserer Website unter www.blackanddecker.de registrieren. Dort erhalten Sie auch Informationen über neue Produkte und Sonderangebote.

Utilisation prévue

Felkodsindikeringsmönster A-F

Frontsektionen blinkar Red till AV.

Problem:

Huvudborste fast.

Lösning:
