BEDIENUNGSANLEITUNG U518 LD Systems

DEUTSCH SICHERHEITSHINWEISE 17-18 EINFÜHRUNG 18 LIEFERUMFANG 19

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 19-21

BELEGUNG MINI-XLR-ANSCHLUSS (TASCHENSENDER) 21-22

BEDIENUNG EMPFÄNGER 22-25

TECHNISCHE DATEN 28-30

HERSTELLERERKLÄRUNGEN 30 FRANCAIS

Drehregler zum Einstellen der Kopfhörerlautstärke (nur Doppelempfänger).

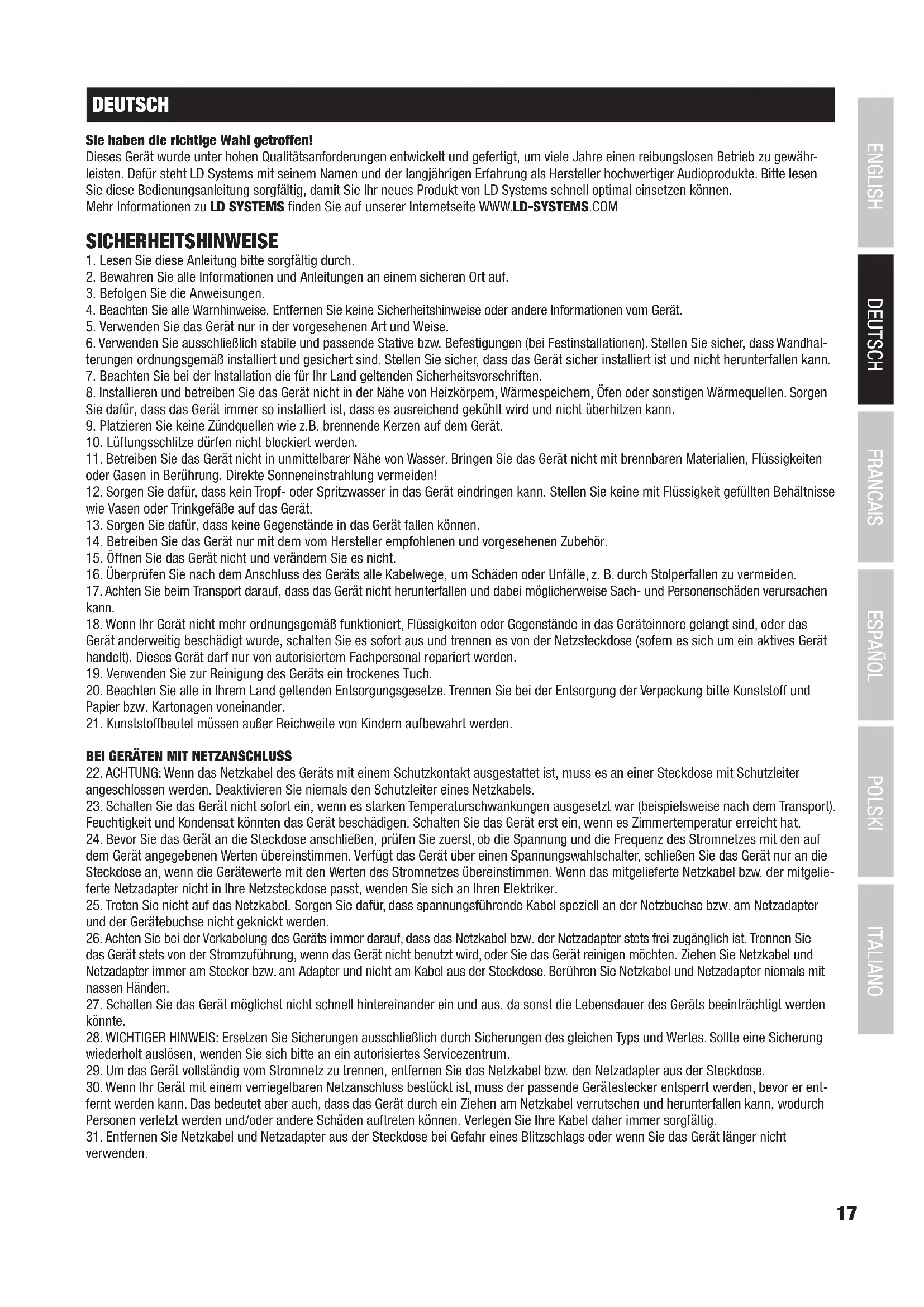

1. Lesen Sie diese Anleitung bitte sorgfältig durch.

2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.

3. Befolgen Sie die Anweisungen.

4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.

5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhal- terungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.

8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden! 12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden. 17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann. 18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

BEI GERÄTEN MIT NETZANSCHLUSS

22. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels. 23. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. 24. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelie- ferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker. 25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen. 27. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte. 28. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. 29. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose. 30. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestückt ist, muss der passende Gerätestecker entsperrt werden, bevor er ent- fernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig. 31. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.18 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI ACHTUNG Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen. Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können. Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise. Warnung! Dieses Symbol kennzeichnet heiße Oberflächen. Während des Betriebs können bestimmte Teile des Gehäuses heiß werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühlzeit von mindestens 10 Minuten. ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN! Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisik- en hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB. EINFÜHRUNG Die Funkübertragungssysteme der LD U500 Serie bieten professionelle Leistung und Funktionen einschließlich der automatischen Kanalsuche und der bequemen One-Touch-Infrarot-Synchronisierung für einfache Einrichtung. Mit schaltbarer HF-Leistung, Pilotton-Übertragung und einer Auswahl von dynamischen und Kondensatormikrofonen liefern U500 Systeme hervorragenden Klang mit erweiterter Dynamik.

• Drahtloses True Diversity UHF Mikrofon System

• Automatischer Kanal-Scan für interferenzfreie Funktion

• Frequenz-Sync via Infrarot-Technik

• Individueller Benutzername

• Pilot-Ton für störgeräuschfreie Übertragung

• Einstellbare Rauschsperre (Squelch)

• Schaltbare Sendeleistung (2, 10 oder 30 mW)

• Hand- und Taschensender mit komfortabler Gain-Einstellung

• Mechanisch entkoppelte Kapseln

• Kontrastreiches OLED-Grafikdisplay

• Simultaner Betrieb von bis zu 4 Systemen (LDU518) / bis zu 6 Systemen (LDU508 und DU506UK) / bis zu 12 Systemen (LDU505 und LDU506) Die Verwendung von drahtlosen Mikrofonsystemen kann eine Genehmigung erfordern - je nach landesspezifischen Bestimmungen. Bitte kontaktieren Sie Ihre zuständigen Behörde für weitere Informationen.19 ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCH ENGLISH

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE

POWER Ein- bzw. Ausschalter. Drücken und halten Sie den Taster für die Dauer von ca. 2 Sekunden, um das Gerät ein- bzw. auszuschalten.

DISPLAY Ein- bzw. Ausschalter. Drücken und halten Sie den Taster für die Dauer von ca. 2 Sekunden, um das Gerät ein- bzw. auszuschalten.

MENU Kombinierter Drück-Dreh-Geber, um in das Bearbeitungsmenü zu gelangen und die einzelnen Menüpunkte auszuwählen und zu editieren.

VOL Dreh-Geber zum Einstellen der Lautstärke des an den Audio-Ausgängen anliegenden Audio-Signals. Sobald Lautstärkeänderungen vorge- nommen werden, wird die Lautstärkeeinstellung augenblicklich im Display angezeigt (VOLUME 00 - 100). Nach ca. 3 Sekunden Inaktivität kehrt das Display zur Hauptanzeige zurück.

Infrarot-Schnittstelle zum Synchronisieren der relevanten Systemeinstellungen des Empfängers mit dem Sender (z.B. Sendefrequenz).

KOPFHÖRERAUSGANG 6,3mm Klinkenbuchse zum Anschließen eines Kopfhörers (nur Doppelempfänger). LIEFERUMFANG LDU5xxHHC: Einzelempfänger plus Handsender und Kondensatorkapsel (cardioid), Netzteil, 2x BNC-Antennen, Audiokabel, 2x AA Batterien, Transportkoffer, Anleitung LDU5xxHHD: Einzelempfänger plus Handsender und dynamischer Kapsel (cardioid), Netzteil, 2x BNC-Antennen, Audiokabel, 2x AA Batterien, Transportkoffer, Anleitung LDU5xxBPH: Einzelempfänger plus Taschensender und Headset (schwarz), Netzteil, 2x BNC-Antennen, Audiokabel, 2x AA Batterien, Trans- portkoffer, Anleitung LDU5xxBPHH: Einzelempfänger plus Taschensender und Headset (hautfarben), Netzteil, 2x BNC-Antennen, Audiokabel, 2x AA Batterien, Transportkoffer, Anleitung LDU5xxBPG: Einzelempfänger plus Taschensender und Gitarrenkabel, Netzteil, 2x BNC-Antennen, Audiokabel, 2x AA Batterien, Transportk- offer, Anleitung LDU5xxBPL: Einzelempfänger plus Taschensender und Lavalier-Mikrofon, Netzteil, 2x BNC-Antennen, Audiokabel, 2x AA Batterien, Trans- portkoffer, Anleitung LDU5xxBPW: Einzelempfänger plus Taschensender und Clip-Mikrofon für Blasinstrumente, Netzteil, 2x BNC-Antennen, Audiokabel, 2x AA Batterien, Transportkoffer, Anleitung LDU5xxHHC2: Doppelempfänger plus 2x Handsender und Kondensatorkapsel (cardioid), Netzteil, 2x BNC-Antennen, Audiokabel, 4x AA Bat- terien, Transportkoffer, Rack-Kit, Anleitung LDU5xxHHD2: Doppelempfänger plus 2x Handsender und dynamischer Kapsel (cardioid), Netzteil, 2x BNC-Antennen, Audiokabel, 4x AA Batterien, Transportkoffer, Rack-Kit, Anleitung LDU5xxBPH2: Doppelempfänger plus 2x Taschensender und Headset (schwarz), Netzteil, 2x BNC-Antennen, Audiokabel, 4x AA Batterien, Transportkoffer, Rack-Kit, Anleitung LDU5xxBPHH2: Doppelempfänger plus 2x Taschensender und Headset (hautfarben), Netzteil, 2x BNC-Antennen, Audiokabel, 4x AA Batterien, Transportkoffer, Rack-Kit, Anleitung Eine umfangreiche Auswahl an LD U500 Einzelkomponenten und Zubehör finden Sie auf WWW.LD-SYSTEMS.COM20 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI

Drehregler zum Einstellen der Kopfhörerlautstärke (nur Doppelempfänger).

Vorrichtung zum Anbringen der Antennen beim Rackeinbau. Entfernen Sie die Abdeckkappen, befestigen die BNC-Adapter an der Frontblen- de und verbinden die BNC-Antennenanschlüsse (Abb. 11, Doppelempfänger) mit den BNC-Adaptern in der Frontblende (kurze Antennenka- bel und BNC-Adapter im Lieferumfang). Nun können die Antennen an der Vorderseite des Empfängers befestigt werden.

Schraublöcher für den 19“ Rackeinbau.

DC BUCHSE Kleinspannungsbuchse für die Spannungsversorgung des Geräts (Einzelempfänger: DC 12V Plus innen, 500mA, Doppelempfänger: DC 12V Plus innen, 1000mA). Verwenden Sie bitte ausschließlich den mitgelieferten Netzadapter.

BNC-Antennenanschluß A und B. Für einen optimalen Empfang schließen Sie bitte jeweils eine mitgelieferte Antenne an den Anschlüssen A und B an und richten sie nach oben in „V“ Anordnung.

BALANCED OUTPUT Symmetrischer Audio-Ausgang mit 3-poliger XLR-Buchse.

UNBALANCED OUTPUT Unsymmetrischer Audio-Ausgang mit 6,3mm Klinkenbuchse.

INSTRUMENT / LINE Pegel- und Impedanzanpassung an Instrumenten- bzw. Line-Eingänge für den unsymmetrischen Klinken-Ausgang. Bringen Sie den Schalter mit einem geeigneten Werkzeug (z.B. Kugelschreiber) in die heruntergedrückte Position INSTRUMENT, wenn Sie den Empfänger am Eingang eines Instrumentenverstärkers anschließen (Gitarrenverstärker, Bassverstärker) und in die nicht heruntergedrückte Position LINE zum Anschließen an den Line-Eingang eines Mischpults oder Verstärkers.

Symmetrischer Audio-Ausgang mit 3-poliger XLR-Buchse (nur Doppelempfänger, Mix aus Signalen der Kanäle 1 und 2).

Unsymmetrischer Audio-Ausgang mit 6,3mm Klinkenbuchse (nur Doppelempfänger, Mix aus Signalen der Kanäle 1 und 2).

Pegel- und Impedanzanpassung an Instrumenten- bzw. Line-Eingänge für den unsymmetrischen Klinken-Ausgang MIX OUT (nur Dop- pelempfänger). Bringen Sie den Schalter mit einem geeigneten Werkzeug (z.B. Kugelschreiber) in die heruntergedrückte Position INSTRU- MENT, wenn Sie den Empfänger am Eingang eines Instrumentenverstärkers anschließen (Gitarrenverstärker, Bassverstärker) und in die nicht heruntergedrückte Position LINE zum Anschließen an den Line-Eingang eines Mischpults oder Verstärkers.21 ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCH ENGLISH HANDSENDER

ON / OFF Ein- bzw. Ausschalter. Bringen Sie den Schalter in Position ON, um den Sender einzuschalten, in Position OFF, um ihn auszuschalten.

DISPLAY Multifunktionales OLED-Grafikdisplay für die Anzeige von Frequenz-Gruppe und -Kanal, Nutzernamen und Batteriestatus. Zeigt weiterhin die Menüpunkte an, um Sendereinstellungen nach Wunsch vorzunehmen.

Infrarot-Schnittstelle zum Synchronisieren der relevanten Systemeinstellungen mit dem Empfänger (z.B. Sendefrequenz).

MENU / SEL Taster, um in das Bearbeitungsmenü zu gelangen und die einzelnen Menüpunkte auszuwählen.

Taster, um im Bearbeitungsmenü die einzelnen Menüpunkte zu editieren.

ANTENNA Austauschbare Antenne des Taschensenders. Für einen optimalen Empfang bitte nicht verdecken oder knicken (nur Taschensender).

INPUT 3-polige Mini-XLR-Buchse zum Anschließen von Headsets, Lavalier-, Instrumentenmikrofonen und Gitarrenkabeln (nur Taschensender). BELEGUNG MINI-XLR-ANSCHLUSS (TASCHENSENDER)

MINI-XLR Kondensatormikrofon mit internem Pull-up-Widerstand.

Achten Sie bei der Inbetriebnahme des drahtlosen Übertragungssystems darauf, den Empfänger in direktem Sichtkontakt mit dem Sender zu positionieren. Führen Sie nach dem Einschalten des Empfängers die automatische Frequenzsuche durch, um einen optimalen Empfang zu ermöglichen. Lassen Sie dabei den dazugehörigen Sender aus-, gegebenenfalls weitere Funksysteme aber eingeschaltet. Die Bedien- schritte hierzu finden Sie unter FREQ AUTO RUN. DISPLAY Nach dem Einschalten des Empfängers wird als Begrüßungstext für kurz Zeit „WELCOME“ angezeigt, danach erscheint die Hauptanzeige mit folgenden Informationen: Individueller Benutzername, Batteriestatus, Funksignal-Pegel (RF), aktive Antenne (A / B), Pegel des Audio-Sig- nals, Frequenz-Gruppe und -Kanal (GR.xx und CH.xx) und die Funkfrequenz in MHz.

Um den Sender mit der im Empfänger eingestellten Funkfrequenz und dem individuellen Benutzernamen zu synchronisieren, bringen Sie die Infrarot-Schnittstelle des Senders in direkten Sichtkontakt zur Infrarot-Schnittstelle des Empfängers (Distanz ca. 10cm) und schalten den Sender ein. Drücken Sie nun auf den Drück-Dreh-Geber des Empfängers (MENU), um in das Bearbeitungsmenü zu gelangen und wählen dann durch Drehen des Gebers den Menüpunkt IR SYNC RUN aus (hell hinterlegt). Drücken Sie wiederum auf MENU, um den Synchroni- sierungsvorgang auszulösen. Nach wenigen Sekunden ist der Vorgang abgeschlossen und die Anzeige im Display des Senders wechselt für kurze Zeit auf „IR SYNC “, als Bestätigung für die erfolgreiche Synchronisierung. Zum Abbrechen des Vorgangs drücken Sie auf MENU. Drücken Sie kurz (!) auf POWER, um direkt zur Hauptanzeige zurückzukehren, nach ca. 10 Sekunden Inaktivität wird automatisch auf die Hauptanzeige gewechselt.

Automatische Frequenzsuche (Frequenz-Scan), um in der aktuellen Umgebung eine interferenzfreie Funkfrequenz zu ermitteln und einen optimalen Empfang zu ermöglichen. Lassen Sie bei dem Vorgang den dazugehörigen Sender aus-, gegebenenfalls weitere Funksysteme aber eingeschaltet. Drücken Sie auf den Drück-Dreh-Geber MENU, um in das Bearbeitungsmenü zu gelangen und wählen dann durch Drehen des Gebers den Menüpunkt FREQ AUTO RUN aus (hell hinterlegt). Um den Vorgang auszulösen, drücken Sie abermals auf MENU, das Stadium des Vorgangs wird nun animiert im Display angezeigt und der Scan-Prozess ist nach ca. 30 Sekunden abgeschlossen (zum Abbrechen auf MENU drücken). Die so ermittelte Frequenz wird automatisch aktiviert und Sie können nun, wie unter „IR SYNC RUN“ beschrieben, den Sender einschalten und mit dem Empfänger synchronisieren. Drücken Sie kurz (!) auf POWER, um direkt zur Hauptanzeige zurückzukehren, nach ca. 10 Sekun- den Inaktivität wird automatisch auf die Hauptanzeige gewechselt.23 ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCH ENGLISH GROUP Menüpunkt zum Einstellen der Frequenz-Gruppe. Das LD U500 Funksystem verfügt über 8 Frequenz-Gruppen, die nach Wunsch ausgewählt werden können. Drücken Sie auf den Drück-Dreh-Geber MENU, um in das Bearbeitungsmenü zu gelangen und wählen dann durch Drehen des Gebers den Menüpunkt GROUP aus (hell hinterlegt). Drücken Sie abermals auf MENU und wählen eine der Gruppen 01 bis 08 durch Drehen des Gebers aus. Zum Bestätigen drücken Sie auf MENU. Durch nochmaliges Drücken auf MENU gelangen Sie eine Ebene höher in der Menüstruktur. Drücken Sie kurz (!) auf POWER, um direkt zur Hauptanzeige zurückzukehren, nach ca. 10 Sekunden Inaktivität wird automatisch auf die Hauptanzeige gewechselt. CHANNEL Menüpunkt zum Einstellen der Frequenz-Kanals. Das LD U500 Funksystem verfügt über 8 Frequenz-Gruppen mit je 12 Kanälen, die nach Wunsch ausgewählt werden können. Drücken Sie auf den Drück-Dreh-Geber MENU, um in das Bearbeitungsmenü zu gelangen und wählen dann durch Drehen des Gebers den Menüpunkt CHANNEL aus (hell hinterlegt). Drücken Sie abermals auf MENU und wählen einen der Ka- näle 01 bis 12 durch Drehen des Gebers aus. Zum Bestätigen drücken Sie auf MENU. Durch nochmaliges Drücken auf MENU gelangen Sie eine Ebene höher in der Menüstruktur. Drücken Sie kurz (!) auf POWER, um direkt zur Hauptanzeige zurückzukehren, nach ca. 10 Sekunden Inaktivität wird automatisch auf die Hauptanzeige gewechselt. FREQ MAN Manuelle Einstellung der Funkfrequenz in 25kHz Schritten. Drücken Sie auf den Drück-Dreh-Geber MENU, um in das Bearbeitungsmenü zu gelangen und wählen dann durch Drehen des Gebers den Menüpunkt FREQ MAN aus (hell hinterlegt). Drücken Sie auf MENU und stellen die Frequenz im MHz Bereich in 1MHz Schritten durch Drehen des Gebers ein. Drücken Sie abermals auf MENU und stellen die Frequenz im kHz Bereich in 25kHz Schritten durch Drehen des Gebers ein. Zum Bestätigen drücken Sie auf MENU. Durch nochmaliges Drücken auf MENU gelangen Sie eine Ebene höher in der Menüstruktur. Drücken Sie kurz (!) auf POWER, um direkt zur Hauptanzeige zurückzukehren, nach ca. 10 Sekunden Inaktivität wird automatisch auf die Hauptanzeige gewechselt. Im Display wird unter Gruppe GR. nun U für User und unter Kanal CH. 1 angezeigt. NAME Um Sender und Empfänger eindeutig einem Künstler zuordnen zu können, besteht die Möglichkeit, Namen, Zahlen oder Zeichen in den Displays anzeigen zu lassen. Drücken Sie auf den Drück-Dreh-Geber MENU, um in das Bearbeitungsmenü zu gelangen und wählen dann durch Drehen des Gebers den Menüpunkt NAME aus (hell hinterlegt). Drücken Sie auf MENU und wählen dann wie gewünscht den Buchsta- ben, die Zahl oder das Zeichen für die erste Stelle der 8 zur Verfügung stehenden Stellen durch Drehen des Gebers aus und bestätigen mit MENU, gleichzeitig kann nun die zweite Stelle nach Wunsch eingestellt werden, usw.. Nachdem die letzte Stelle bestätigt wurde, drücken Sie nochmals auf MENU, um eine Ebene höher in der Menüstruktur zu gelangen. Drücken Sie kurz (!) auf POWER, um direkt zur Hauptan- zeige zurückzukehren, nach ca. 10 Sekunden Inaktivität wird automatisch auf die Hauptanzeige gewechselt. Neben der Funkfrequenz wird auch der Name beim Synchronisieren auf den Sender übertragen.24 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI PILOT TONE Die Pilot-Ton-Einrichtung schützt eine drahtlose Mikrofonanlage vor Einstreuungen unerwünschter Signale, beispielsweise die von anderen Funkanlagen. Der Sender fügt dem eigentlich zu übertragenden Signal ein zweites, unhörbares Signal, den Pilot-Ton, hinzu. Der Empfänger identifiziert diesen als den übereinstimmenden Pilot-Ton und gibt das dazugehörige Signal frei. Signale ohne Pilot-Ton bleiben stumm- geschaltet. Drücken Sie auf den Drück-Dreh-Geber MENU, um in das Bearbeitungsmenü zu gelangen und wählen dann durch Drehen des Gebers den Menüpunkt PILOT TONE aus (hell hinterlegt). Drücken Sie abermals auf MENU und wählen ON, für Pilot-Ton-Einrichtung eingeschaltet (Drehung nach rechts), oder OFF, für Pilot-Ton-Einrichtung ausgeschaltet (Drehung nach links) mit Hilfe des Gebers aus. Zum Bestätigen drücken Sie auf MENU. Durch nochmaliges Drücken auf MENU gelangen Sie eine Ebene höher in der Menüstruktur. Drücken Sie kurz (!) auf POWER, um direkt zur Hauptanzeige zurückzukehren, nach ca. 10 Sekunden Inaktivität wird automatisch auf die Hauptanzeige gewechselt. SQUELCH Die Rauschsperre verhindert unerwünschte Nebengeräusche, wenn der Sender ausgeschaltet ist. Darüber hinaus werden auch plötzlich auftretende Störgeräusche unterdrückt, falls das vom Sender an den Empfänger übertragene Signal nicht stark genug ist (z.B. durch zu große Distanz). Stellen Sie die Rauschsperre (bei ausgeschaltetem Sender) auf die niedrigste Einstellung ein, bei der Nebengeräusche noch wirksam unterdrückt werden. In der Einstellung „HIGH“ kann sich unter ungünstigen Umständen die Übertragungsreichweite verringern. Drücken Sie auf den Drück-Dreh-Geber MENU, um in das Bearbeitungsmenü zu gelangen und wählen dann durch Drehen des Gebers den Menüpunkt SQUELCH aus (hell hinterlegt). Drücken Sie abermals auf MENU und wählen die für Ihren Einsatzbereich optimale Einstellung durch Drehen des Gebers aus (LOW = niedriger, MID = mittlerer und HIGH = hoher Schwellenwert). Zum Bestätigen drücken Sie auf MENU. Durch nochmaliges Drücken auf MENU gelangen Sie eine Ebene höher in der Menüstruktur. Drücken Sie kurz (!) auf POWER, um direkt zur Hauptanzeige zurückzukehren, nach ca. 10 Sekunden Inaktivität wird automatisch auf die Hauptanzeige gewechselt. BRIGHTNESS Menüpunkt zum Einstellen der Helligkeit der Displaybeleuchtung. Drücken Sie auf den Drück-Dreh-Geber MENU, um in das Bearbeitungs- menü zu gelangen und wählen dann durch Drehen des Gebers den Menüpunkt BRIGHTNESS aus (hell hinterlegt). Drücken Sie abermals auf MENU und wählen die für Ihren Einsatzbereich optimale Einstellung durch Drehen des Gebers aus (LOW = geringe, MID = mittlere und HIGH = maximale Helligkeit ). Zum Bestätigen drücken Sie auf MENU. Durch nochmaliges Drücken auf MENU gelangen Sie eine Ebene höher in der Menüstruktur. Drücken Sie kurz (!) auf POWER, um direkt zur Hauptanzeige zurückzukehren, nach ca. 10 Sekunden Inaktivität wird automatisch auf die Hauptanzeige gewechselt. PANEL LOCK Um den Empfänger vor versehentlicher und unbefugter Bedienung zu schützen, besteht die Möglichkeit, die automatische Sperrung der Bedienelemente zu aktivieren. Drücken Sie auf den Drück-Dreh-Geber MENU, um in das Bearbeitungsmenü zu gelangen und wählen dann durch Drehen des Gebers den Menüpunkt PANEL LOCK aus (hell hinterlegt). Drücken Sie abermals auf MENU und wählen ON, um die automatische Sperrung zu aktivieren (Drehung nach rechts), OFF, um sie zu deaktivieren (Drehung nach links). Zum Bestätigen drücken Sie auf MENU. Durch nochmaliges Drücken auf MENU gelangen Sie eine Ebene höher in der Menüstruktur. Drücken Sie kurz (!) auf POWER, um direkt zur Hauptanzeige zurückzukehren. Ist die automatische Sperrung aktiviert, wird nach ca. 10 Sekunden für kurze Dauer „DISPLAY IS LOCKED“ angezeigt, ebenfalls, wenn nun eines der Bedienelemente betätigt wird und eine Änderung der Einstellungen des Empfängers über die Bedienelemente ist nicht mehr möglich. Zum Entsperren der Bedienelemente drücken und halten Sie den Drück-Dreh-Geber MENU für die Dauer von ca. 3 Sekunden (Anzeige „DISPLAY IS UNLOCKED“ für ca. 1 Sekunde). EXIT Zum Verlassen des Bearbeitungsmenüs und um damit zur Hauptanzeige zurückzukehren, wählen Sie durch Drehen des Drück-Dreh-Gebers MENU den Menüpunkt EXIT aus (hell hinterlegt) und drücken auf MENU. Alternativ drücken Sie kurz (!) auf POWER, um direkt zur Hauptan- zeige zurückzukehren, nach ca. 10 Sekunden Inaktivität wird automatisch auf die Hauptanzeige gewechselt.25 ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCH ENGLISH BATTERY STATUS Der Batteriestatus des entsprechenden Senders wird im Display angezeigt und stetig aktualisiert. Bei voll geladener Batterie erscheint das Symbol ( = ca. 70%, = ca. 30%). Sobald das Symbol für „Batterie schwach“ angezeigt wird, wechselt das Display etwa alle 5 Sekunden die Anzeige auf „LOW BATTERY“. Ersetzen Sie nun umgehend die verbrauchten Batterien. BEDIENUNG SENDER HAUPTANZEIGE Nach dem Einschalten des Senders erscheint im Display die Hauptanzeige mit folgenden Informationen: Benutzername, Frequenz-Gruppe und -Kanal (GR.xx und CH.xx) und der Batteriestatus. Lösen Sie die Batteriefachabdeckung vom Sender, um die Bedienelemente SEL und Pfeiltaster freizugeben (Handsender: Schraubbare Abdeckhülse durch Linksdrehung entfernen, Taschensender: Abdeckschale durch Drücken auf die Markierungen an den Seiten vom Gehäuse ziehen). Drücken Sie nun auf den Pfeiltaster, werden Funkfrequenz, Gain und Sendeleis- tung angezeigt (zurück mit Pfeiltaster). GAIN Um Verzerrungen zu vermeiden und den Sender optimal an das anliegende Audio-Signal anzupassen, besteht die Möglichkeit, den Audio-Pegel in 3dB Schritten von 0dB auf bis zu -27dB abzusenken. Öffnen Sie, wie zuvor beschrieben, die Batteriefachabdeckung, um die Bedienelemente freizugeben. Drücken Sie nun auf SEL, um ins Bearbeitungsmenü zu gelangen und wiederum ggf. mehrfach auf SEL, um den Menüpunkt GAIN aufzurufen (hell hinterlegt). Senken Sie nun den Audio-Pegel durch ggf. mehrmaliges Drücken auf den Pfeiltaster so weit ab, bis Verzerrungen nicht mehr auftreten und die Peak-Anzeige AF PK im Display des Empfängers erlischt (auf Pegelspitzen achten). Zum Verlassen des Menüpunkts drücken Sie auf SEL, rufen den Menüpunkt EXIT durch ggf. mehrfaches Drücken auf SEL aus und bestäti- gen durch Drücken auf den Pfeiltaster. Nach ca. 10 Sekunden Inaktivität wechselt die Anzeige automatisch zur Hauptanzeige. RF POWER Passen Sie die Sendeleistung des Senders entsprechend der Anwendung an (Empfehlung: Außenbereich = 30mW, Bühne = 10mW, Konfe- renzanwendung = 2mW). Öffnen Sie, wie zuvor beschrieben, die Batteriefachabdeckung, um die Bedienelemente freizugeben. Drücken Sie nun auf SEL, um ins Bearbeitungsmenü zu gelangen und wiederum ggf. mehrfach auf SEL, um den Menüpunkt RF POWER aufzurufen (hell hinterlegt). Wählen Sie nun mit Hilfe der Pfeiltaste die gewünschte Sendeleistung aus (30mW, 10mW, 2mW - im Frequenzband von 863 - 865 MHz wird die Sendeleistung automatisch nach gesetzlichen Vorgaben auf maximal 10mW reduziert). Zum Verlassen des Menüpunkts drücken Sie auf SEL, rufen den Menüpunkt EXIT durch ggf. mehrfaches Drücken auf SEL aus und bestätigen durch Drücken auf den Pfeiltaster. Nach ca. 10 Sekunden Inaktivität wechselt die Anzeige automatisch zur Hauptanzeige.26 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI EXIT Um das Bearbeitungsmenü zu verlassen und zur Hauptanzeige zurückzukehren, rufen Sie den Menüpunkt EXIT auf und bestätigen durch Drücken auf den Pfeiltaster. Nach ca. 10 Sekunden Inaktivität wechselt die Anzeige automatisch zur Hauptanzeige. BATTERIESTATUS Der Batteriestatus des Senders wird im Display angezeigt und stetig aktualisiert. Bei voll geladener Batterie erscheint das Symbol ( = ca. 70%, = ca. 30%). Sobald das Symbol für „Batterie schwach“ angezeigt wird, wechselt das Display etwa alle 5 Sekunden die Anzeige auf „LOW BATTERY“. Ersetzen Sie nun umgehend die verbrauchten Batterien.

BEFESTIGEN DES TASCHENSENDERS

Befestigen Sie den Sender an einem Gürtel oder Gurt wie untenstehend abgebildet. BATTERIEWECHSEL Öffnen Sie das Batteriefach des Handsenders, indem Sie die Batteriefachabdeckung durch Linksdrehung lösen und vom Gehäuse ziehen. Entnehmen Sie die verbrauchten Batterien und setzen frische Batterien (AA, Mignon) gemäß der Abbildungen im Batteriefach ein. Setzen Sie die Batteriefachabdeckung auf das Gehäuse und verschließen das Batteriefach durch Rechtsdrehung. Nutzen Sie den Sender für längere Zeit nicht, entnehmen Sie bitte die Batterien, um Beschädigungen am Sender durch auslaufende Batterien zu vermeiden. Öffnen Sie das Batteriefach des Taschensenders, indem Sie auf beide Markierungen an den Seiten des Batteriefachdeckels (Abb. A) drücken und ihn bis zum Anschlag vom Gehäuse ziehen. Entnehmen Sie die verbrauchten Batterien und setzen frische Batterien (AA, Mignon) gemäß der Abbildungen im Batteriefach ein. Schieben Sie die Batteriefachabdeckung nun wieder auf das Gehäuse, bis die Abdeckung hörbar ein- rastet. Nutzen Sie den Sender für längere Zeit nicht, entnehmen Sie bitte die Batterien, um Beschädigungen am Sender durch auslaufende Batterien zu vermeiden. A27 ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCH ENGLISH FEHLERSUCHE

PROBLEM ANZEIGE LÖSUNG

Kein Audiosignal oder zu niedriger Pegel Empfänger: Empfang wird weder auf Anten- ne A noch B angezeigt. Überprüfen Sie, ob der Sender eingeschaltet ist. Überprüfen Sie die Batterien des Senders. Empfänger: Displaybeleuchtung ist abge- schaltet Überprüfen Sie die Stromversorgung des Empfängers Empfänger: Empfang wird weder auf Anten- ne A noch B angezeigt. Sender: Gerät ist eingeschaltet. Ladezustand der Batterien ist ok. Überprüfen, ob Funkfrequenz von Sender und Empfänger übereinstimmt. Überprüfen der Sendeleistung. Verringern Sie den Abstand zwischen Sender und Empfänger. Stellen Sie sicher, dass zwischen Sender und Empfänger eine direkte Sichtverbindung besteht. Stellen Sie sicher, dass die Antennen des Emp- fängers nach oben und in V-Form ausgerichtet sind. Verringern Sie die Stärke der Rauschunterdrü- ckung (SQUELCH) Empfänger: Empfang auf Antenne A bzw. Antenne B wird angezeigt. Erhöhen Sie den Signal-Pegel bzw. überprüfen Sie die GAIN-Einstellung im Sender. Verzerrungen und Störgeräusche Empfänger: Funksignal wird angezeigt Entfernen Sie mögliche Quellen für Interferenzen (Digitalgeräte, andere Funksysteme). Erhöhen Sie die Stärke der Rauschunterdrückung (MUTE LEVEL) am Empfänger.

LDU500CH - Mikrofonkopf mit Kondensatoskapsel und hypercardioider Richtcharakteristik (matt schwarz) LDU500DH - Mikrofonkopf mit dynamischer Kapsel und hypercardioider Richtcharakteristik (matt schwarz) LDU500CC - Mikrofonkopf mit Kondensatoskapsel und cardioider Richtcharakteristik (matt silber) LDU500DC - Mikrofonkopf mit dynamischer Kapsel und cardioider Richtcharakteristik (matt silber) LDU500RK - 19“ Rackeinbau-Kit für den Einbau eines Einzelempfängers (2 Rackwinkel, 2 BNC-Adapter, 2 kurze Antennenkabel und 1 Satz Schrauben inklusive). LDU500RK2 - 19“ Rackeinbau-Kit für den Einbau zweier Einzelempfänger (2 Rackwinkel, 2 Verbindungselemente und 1 Satz Schrauben inklusive).28 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI Empfänger Modellbezeichnung: LDU50xR LDU50xR2 Empfängertyp: True Diversity Modulation: FM Frequenzbereich:

Kanäle: 96 (8 x 12) Gruppen: 8 Antennenanschlüsse: 2 x BNC Frequenzgang: 30 – 16.000 Hz Rauschunterdrückung: Regelbare Rauschsperre Klirrfaktor (THD): <0,1% Rauschabstand: >100dB Symmetrische Ausgänge: XLR 2 x XLR Symmetrischer Mix-Ausgang: XLR Unsymmetrische Ausgänge: 6,3-mm-Klinkenbuchse 2x 6,3-mm-Klinkenbuchse Unsymmetrischer Mix-Ausgang: 6,3-mm-Klinkenbuchse Kopfhörerausgang: 6,3-mm-Stereoklinkenbuchse Max. Audio-Ausgangspegel (symme- trisch): +10dBu Max. Audio-Ausgangspegel (unsymmetrisch): +6dBV 0dBV (umschaltbar Line / Instrument) Bedienelemente: POWER On/Off, MENU Drehregler mit Tasten- funktion, VOL Lautstärkeregler, INSTRUMENT/ LINE Schalter POWER On/Off, 2x MENU Drehregler mit Tastenfunktion, 2x VOL Lautstärkeregler, 2x INSTRUMENT/LINE Schalter Anzeigeelemente: Multifunktionales OLED-Grafikdisplay 2 x Multifunktionales OLED-Grafikdisplay Betriebsspannung: 12V DC, 500mA 12V DC, 1000 mA Temperaturbereich: 5°C … 40°C Relative Luftfeuchte während Betrieb: 20% … 80% (nicht kondensierend) Abmessungen (B x H x T): 212 x 44 x 159mm 484 x 44 x 200mm Gewicht: 0,95kg 2,05 kg Zubehör (im Lieferumfang): Netzadapter, 2 x Antennen, Audiokabel Netzadapter, 2 x Antennen, Audiokabel, Rack Kit Features: Automatische Kanalsuche, IR-Frequenzsynchronisation, Pilotton

MONTAGE Verbindungselemente anschrauben (Empfänger A rechts, Empfänger B links).

Beide Empfänger zusammenführen und verschrauben.

Rackwinkel anschrauben (Empfänger A links, Empfänger B rechts). Eine umfangreiche Auswahl an LD U500 Funksystemen und weiterem Zubehör finden Sie auf WWW.LD-SYSTEMS.COM TECHNISCHE DATEN29 ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCH ENGLISH Handsender: Modellbezeichnung: LDU50xMD LDU50xMC Modulation: FM Frequenzbereich:

Kanäle: 96 (8 x 12) Gruppen: 8 Mikrofontyp: Mikrofon Kondensatormikrofon Richtcharakteristik: Niere Niere Frequenzgang: 60 – 16.000 Hz Klirrfaktor (THD): <0,2% @ 1kHz Rauschabstand: >95 dB Sendeleistung: 2mW, 10mW, 30mW umschaltbar und abhängig vom HF-Band Bedienelemente: Power On/Off, Select, Pfeiltaste Anzeigeelemente: Multifunktionales OLED-Grafikdisplay Stromversorgung: 2 x AA-Batterien (Mignon-Zellen) Betriebsdauer: bis zu 10 h (je nach Batterietyp) Temperaturbereich: 5°C … 40°C Relative Luftfeuchte während Betrieb: 20% … 80% (nicht kondensierend) Abmessungen (L x Ø): 257 x 51mm 257 x 50mm Gewicht (ohne Batterien): 0,2 kg 0,21kg Zubehör (im Lieferumfang): 2 x AA-Batterien (Mignon-Zellen) Features: IR-Frequenzsynchronisation Taschensender Modellbezeichnung: LDU50xBP Modulation: FM Frequenzbereich:

Kanäle: 96 (8 x 12) Gruppen: 8 Eingänge: 3-Pol-Mini-XLR (Low-Z/High-Z) Frequenzgang: 30 – 16.000 Hz Klirrfaktor (THD): <0,1% @ 1kHz Rauschabstand: >90 dB Sendeleistung: 2mW, 10mW, 30mW umschaltbar und abhängig vom HF-Band Bedienelemente: Power On/Off, Select, Pfeiltaste Anzeigeelemente: Multifunktionales OLED-Grafikdisplay Stromversorgung: 2 AA-Batterien (Mignon-Zellen) Betriebsdauer: bis zu 10 h (je nach Batterietyp) Temperaturbereich: 5°C … 40°C Relative Luftfeuchte während Betrieb: 20% … 80% (nicht kondensierend) Abmessungen (B x H x T): 65 x 86 x 23 mm Gewicht (ohne Batterien): 0,09 kg Zubehör (im Lieferumfang): 2 x AA-Batterien (Mignon-Zellen) Features: IR-Frequenzsynchronisation30 DEUTSCHFRANCAIS ESPAÑOL ENGLISH ITALIANO POLSKI HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/ documents/manufacturersdeclarations.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0. Die aktuelle Konformitätserklärung können Sie unter info@adamhall.com anfragen.

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden. Mikrofone Modellbezeichnung: LDWS100MH1 LDWS100MH3 LDWS100ML LDWS1000MW Mikrofontyp: Headset Headset Lavalier-Mikrofon Blasinstrumenten- mikrofon Kapsel: Back-Elektret-Kon- densator Back-Elektret-Kon- densator Back-Elektret-Konden- sator Back-Elektret-Kon- densator Richtcharakteristik: Niere Niere Niere Niere Frequenzgang: 20 – 20.000 Hz 70 – 16.000 Hz 20 – 20.000 Hz 50 – 18.000 Hz Anschlüsse: 3-Pol-Mini-XLR 3-Pol-Mini-XLR 3-Pol-Mini-XLR 3-Pol-Mini-XLR Zubehör (im Lieferumfang): Windschutz aus Schaumstoff Windschutz aus Schaumstoff Windschutz aus Schaum- stoff Windschutz aus Schaumstoff Features: Hautfarben Modellbezeichnung: LDU500CC LDU500DC LDU500CH LDU500DH Mikrofontyp: Mikrofonkopf für U500 Handsender Mikrofonkopf für U500 Handsender Mikrofonkopf für U500 Handsender Mikrofonkopf für U500 Handsender Kapsel: Back-Elektret-Kon- densator Mikrofon Back-Elektret-Konden- sator Mikrofon Richtcharakteristik: Niere Niere Hyperniere Hyperniere Anschlüsse: LDU500 Schrauban- schluss LDU500 Schrauban- schluss LDU500 Schrauban- schluss LDU500 Schrauban- schluss Farbe: Silber matt Silber matt Schwarz matt Schwarz matt Features: Rauscharmer FET-Impedanzwandler, spezielle elastische Halterung, Goldkon- takte elastische Halterung, Goldkontakte Rauscharmer FET-Impe- danzwandler, spezielle elastische Halterung, Goldkontakte elastische Halterung, Goldkontakte Gitarrenkabel Modellbezeichnung: LDU500GC Steckverbinder 1: 3-Pol-Mini-XLR Steckverbinder 2: 6,3-mm-Klinkenbuchse Länge: 0,8 m31 ITALIANO POLSKI ESPAÑOL FRANCAIS DEUTSCH ENGLISH FRANCAIS Vous avez fait le bon choix! Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans problème. Grâce à de nombreuses années d‘expérience, LD Systems est un nom connu dans le domaine des produits audio haut de gam- me. Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil LD Systems de façon optimale. Pour plus d‘informations sur LD Systems, visitez notre site Web, WWW.LD-SYSTEMS.COM
