BEDIENUNGSANLEITUNG CDX-R6550 SONY

CDX-R6550 2-348-439-21 (1) H:\Data Disk\2348439211\234843921CDXR6550EUR\02DE01INT-EUR.fm masterpage:Left 00GB+00COV-EUR.book Page 2 Monday, November 8, 2004 1:50 PM Willkommen! Danke, dass Sie sich für diesen CD-Player von Sony entschieden haben. Mit diesem Gerät stehen Ihnen im Auto die folgenden Funktionen zur Verfügung.

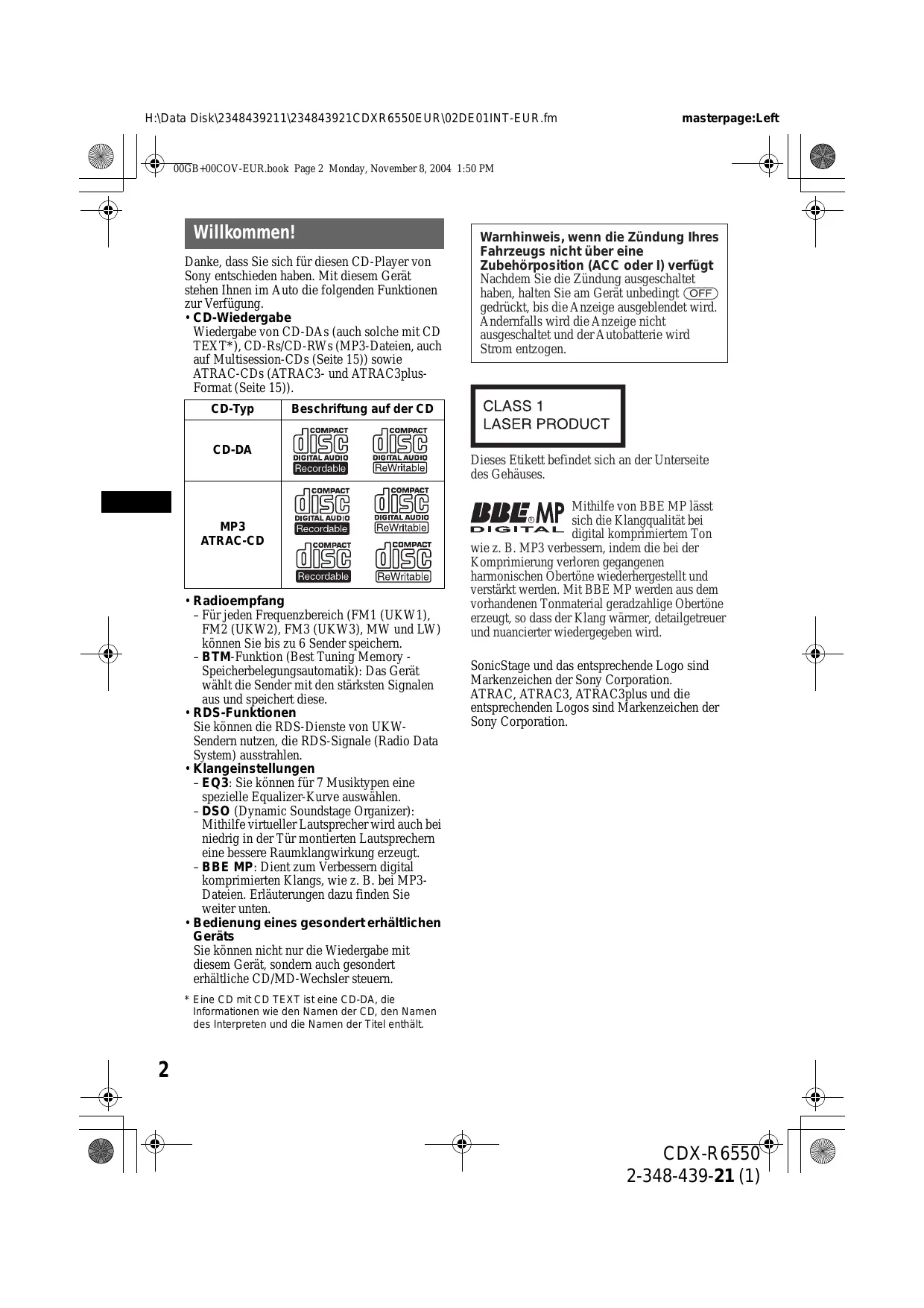

• CD-Wiedergabe Wiedergabe von CD-DAs (auch solche mit CD TEXT*), CD-Rs/CD-RWs (MP3-Dateien, auch auf Multisession-CDs (Seite 15)) sowie ATRAC-CDs (ATRAC3- und ATRAC3plusFormat (Seite 15)). CD-Typ Warnhinweis, wenn die Zündung Ihres Fahrzeugs nicht über eine Zubehörposition (ACC oder I) verfügt Nachdem Sie die Zündung ausgeschaltet haben, halten Sie am Gerät unbedingt (OFF) gedrückt, bis die Anzeige ausgeblendet wird. Andernfalls wird die Anzeige nicht ausgeschaltet und der Autobatterie wird Strom entzogen. Beschriftung auf der CD CD-DA MP3 ATRAC-CD

• Radioempfang – Für jeden Frequenzbereich (FM1 (UKW1), FM2 (UKW2), FM3 (UKW3), MW und LW) können Sie bis zu 6 Sender speichern. – BTM-Funktion (Best Tuning Memory Speicherbelegungsautomatik): Das Gerät wählt die Sender mit den stärksten Signalen aus und speichert diese.
• RDS-Funktionen Sie können die RDS-Dienste von UKWSendern nutzen, die RDS-Signale (Radio Data System) ausstrahlen.
• Klangeinstellungen – EQ3: Sie können für 7 Musiktypen eine spezielle Equalizer-Kurve auswählen. – DSO (Dynamic Soundstage Organizer): Mithilfe virtueller Lautsprecher wird auch bei niedrig in der Tür montierten Lautsprechern eine bessere Raumklangwirkung erzeugt. – BBE MP: Dient zum Verbessern digital komprimierten Klangs, wie z. B. bei MP3Dateien. Erläuterungen dazu finden Sie weiter unten.
• Bedienung eines gesondert erhältlichen Geräts Sie können nicht nur die Wiedergabe mit diesem Gerät, sondern auch gesondert erhältliche CD/MD-Wechsler steuern. Dieses Etikett befindet sich an der Unterseite des Gehäuses. Mithilfe von BBE MP lässt sich die Klangqualität bei digital komprimiertem Ton wie z. B. MP3 verbessern, indem die bei der Komprimierung verloren gegangenen harmonischen Obertöne wiederhergestellt und verstärkt werden. Mit BBE MP werden aus dem vorhandenen Tonmaterial geradzahlige Obertöne erzeugt, so dass der Klang wärmer, detailgetreuer und nuancierter wiedergegeben wird.

SonicStage und das entsprechende Logo sind Markenzeichen der Sony Corporation. ATRAC, ATRAC3, ATRAC3plus und die entsprechenden Logos sind Markenzeichen der Sony Corporation.

• Eine CD mit CD TEXT ist eine CD-DA, die Informationen wie den Namen der CD, den Namen des Interpreten und die Namen der Titel enthält.

CDX-R6550 2-348-439-21 (1) H:\Data Disk\2348439211\234843921CDXR6550EUR\02DE+00COV-EURTOC.fm masterpage:Right 00GB+00COV-EUR.book Page 3 Monday, November 8, 2004 1:50 PM Inhalt Vorbereitungen Weitere Funktionen Zurücksetzen des Geräts . . . . . . . . . . . . . . . . . . 4 Einstellen der Uhr . . . . . . . . . . . . . . . . . . . . . . . 4 DEMO-Modus . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Abnehmen der Frontplatte . . . . . . . . . . . . . . . . . 4 Anbringen der Frontplatte . . . . . . . . . . . . . . 5 Einlegen einer CD in das Gerät . . . . . . . . . . . . . 5 Auswerfen der CD . . . . . . . . . . . . . . . . . . . . 5 Ändern der Klangeinstellungen . . . . . . . . . . . Einstellen der Klangeigenschaften — BAL/FAD/SUB . . . . . . . . . . . . . . . . . . Einstellen der Equalizer-Kurve — EQ3 . . . . . . . . . . . . . . . . . . . . . . . . . . . Einstellen von Konfigurationsoptionen — SET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Verwenden gesondert erhältlicher Geräte. . . . CD/MD-Wechsler . . . . . . . . . . . . . . . . . . . Joystick RM-X4S . . . . . . . . . . . . . . . . . . . Lage und Grundfunktionen der Teile und Bedienelemente Hauptgerät . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Kartenfernbedienung RM-X151 . . . . . . . . . 6

• Informationen im Display p. 8
• Repeat und Shuffle Play p. 8
• Radio Speichern und Empfangen von Sendern p. 8
• Automatisches Speichern von Sendern — BTM p. 8
• Manuelles Speichern von Sendern p. 8
• Einstellen gespeicherter Sender p. 8
• Automatisches Einstellen von Sendern p. 9
• RDS p. 9
• Übersicht p. 9
• Einstellen von AF und TA/TP p. 9
• Auswählen des Programmtyps (PTY) p. 10
• Einstellen der Uhrzeit (CT) p. 10

Weitere Informationen Sicherheitsmaßnahmen . . . . . . . . . . . . . . . . . . Hinweise zu CDs . . . . . . . . . . . . . . . . . . . . MP3-Dateien . . . . . . . . . . . . . . . . . . . . . . . ATRAC-CDs . . . . . . . . . . . . . . . . . . . . . . . Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ausbauen des Geräts. . . . . . . . . . . . . . . . . . . . Technische Daten . . . . . . . . . . . . . . . . . . . . . . Störungsbehebung. . . . . . . . . . . . . . . . . . . . . . Fehleranzeigen/Meldungen . . . . . . . . . . . .

CDX-R6550 2-348-439-21 (1) H:\Data Disk\2348439211\234843921CDXR6550EUR\02DE02CD-EUR.fm masterpage:Left 00GB+00COV-EUR.book Page 4 Monday, November 8, 2004 1:50 PM Vorbereitungen Zurücksetzen des Geräts Bevor Sie das Gerät zum ersten Mal benutzen oder wenn Sie die Autobatterie ausgetauscht oder die Verbindungen gewechselt haben, müssen Sie das Gerät zurücksetzen. Nehmen Sie die Frontplatte ab und drücken Sie die Taste RESET mit einem spitzen Gegenstand, wie z. B. einem Kugelschreiber. Taste RESET DEMO-Modus Wenn das Gerät ausgeschaltet wird, erscheint zunächst die Uhrzeit und danach beginnt die Demo (DEMO-Modus). Zum Deaktivieren des DEMO-Modus stellen Sie bei ausgeschaltetem Gerät bei der Konfiguration „DEMO-OFF“ (Seite 12) ein. Abnehmen der Frontplatte Um zu verhindern, dass das Gerät gestohlen wird, können Sie die Frontplatte abnehmen. Warnton Hinweis Wenn Sie die Taste RESET drücken, werden die eingestellte Uhrzeit und einige weitere gespeicherte Einstellungen gelöscht. Einstellen der Uhr Die Uhr zeigt die Uhrzeit im 24-Stunden-Format digital an.

Halten Sie (SEL) gedrückt. Die Einstellanzeige erscheint.

Drücken Sie (SEL) so oft, bis „CLOCKADJ“ angezeigt wird.

Drücken Sie (DSPL). Die Stundenanzeige blinkt.

Stellen Sie mit der Lautstärketaste +/– die Stunden und Minuten ein. Drücken Sie (DSPL), um zur jeweils nächsten Ziffer in der Digitalanzeige zu wechseln.

Drücken Sie (SEL). Die Uhr beginnt zu laufen und die nächste Einstellanzeige erscheint.

Halten Sie (SEL) gedrückt. Der Einstellvorgang ist damit abgeschlossen. Zum Einblenden der Uhrzeit drücken Sie (DSPL). Drücken Sie (DSPL) erneut, um zur vorherigen Anzeige zurückzuschalten. Wenn Sie den Zündschlüssel in die Position OFF stellen, ohne die Frontplatte abzunehmen, ertönt einige Sekunden lang ein Warnton. Der Warnton wird nur ausgegeben, wenn der integrierte Verstärker verwendet wird.

Drücken Sie (OFF). Das Gerät schaltet sich aus.

Drücken Sie und ziehen Sie die Frontplatte auf sich zu und heraus. (OFF) Hinweise

• Lassen Sie die Frontplatte nicht fallen und drücken Sie nicht zu stark auf die Frontplatte und das Display.
• Schützen Sie die Frontplatte vor Hitze bzw. hohen Temperaturen und vor Feuchtigkeit. Lassen Sie sie nicht in geparkten Autos, auf dem Armaturenbrett oder auf der Hutablage liegen. Tipp Bewahren Sie die Frontplatte im mitgelieferten Behälter auf, wenn Sie sie bei sich tragen. Tipp Mithilfe der RDS-Funktion können Sie die Uhr auch automatisch einstellen lassen (Seite 10). Mit der Kartenfernbedienung Stellen Sie in Schritt 4 die Stunden und Minuten mit M oder m ein.

CDX-R6550 2-348-439-21 (1) H:\Data Disk\2348439211\234843921CDXR6550EUR\02DE02CD-EUR.fm masterpage:Right 00GB+00COV-EUR.book Page 5 Monday, November 8, 2004 1:50 PM Anbringen der Frontplatte Auswerfen der CD Setzen Sie Teil A der Frontplatte wie abgebildet an Teil B am Gerät an und drücken Sie dann die linke Seite hinein, bis sie mit einem Klicken einrastet.

Öffnen Sie die Klappe.

Hinweis Legen Sie auf der Innenseite der Frontplatte nichts ab. Einlegen einer CD in das Gerät

Öffnen Sie die Klappe. Die CD wird ausgeworfen. Hinweis Schließen Sie beim Einlegen und Auswerfen der CD die Klappe nicht. Andernfalls kann die CD eingeklemmt und beschädigt werden.

Legen Sie eine CD mit der beschrifteten Seite nach oben ein. Tipp Die Wiedergabe der CD ist bei geöffneter und geschlossener Klappe möglich. Die Wiedergabe beginnt.

Schließen Sie die Klappe.

Klappe OPEN/CLOSE geöffnet

Kartenfernbedienung RM-X151

AF/TA BTM LIST SENS PTY Näheres finden Sie auf den angegebenen Seiten. Die entsprechenden Tasten auf der Kartenfernbedienung haben dieselbe Funktion wie die Tasten am Gerät. A Lautstärketaste +/– Einstellen der Lautstärke.

C Taste DSPL (Anzeige) 4, 8, 13 Wechseln der Informationen im Display.

D Taste SEL (Auswählen) 4, 11, 13 Auswählen von Optionen.

B Taste ATT (Dämpfen des Tons) Dämpfen des Tons. Zum Beenden der Funktion drücken Sie die Taste erneut.

CDX-R6550 2-348-439-21 (1) H:\Data Disk\2348439211\234843921CDXR6550EUR\02DE02CD-EUR.fm masterpage:Right 00GB+00COV-EUR.book Page 7 Monday, November 8, 2004 1:50 PM G Taste DSO 2 Auswählen des DSO-Modus (1, 2, 3 oder OFF). Je höher die Zahl, desto stärker ist die Wirkung. Q Taste PTY (Programmtypauswahl)/ LIST 10 Auswählen von PTY bei einem RDS-Sender, Auflisten. H Taste OFF Ausschalten/Stoppen der Tonquelle. R Empfänger für die Kartenfernbedienung I Taste SEEK +/– Radio: Automatisches Einstellen von Sendern (drücken) bzw. manuelle Sendersuche (gedrückt halten). CD: Überspringen von Titeln (drücken), Überspringen mehrerer Titel hintereinander (drücken, dann innerhalb von 1 Sekunde erneut drücken und gedrückt halten) bzw. Vorwärts-/Rückwärtssuchen in einem Titel (gedrückt halten). S CD-Einschub 5 J Taste (Lösen der Frontplatte) 4 K Taste SOURCE Einschalten/Wechseln der Tonquelle (Radio/ CD/MD*1). L Taste MODE 8, 12 Auswählen des Radiofrequenzbereichs (FM (UKW)/MW/LW)/Auswählen des Geräts*2. M Taste RESET (hinter der Frontplatte) 4 N Zahlentasten Radio: Einstellen gespeicherter Sender (drücken) bzw. Speichern von Sendern (gedrückt halten). CD/MD*1: (1)/(2): GP*3/DISC*2 –/+ Überspringen von Gruppen (drücken) bzw. Überspringen mehrerer Gruppen hintereinander (gedrückt halten). (3): REP 8 (4): SHUF 8 (5): BBE MP 2 Zum Aktivieren der BBE MP-Funktion stellen Sie während der Wiedergabe mit diesem Gerät „BBEMP-ON“ ein. Zum Deaktivieren der Funktion stellen Sie „BBEMP-OFF“ ein. O Taste AF (Alternativfrequenzen)/TA (Verkehrsdurchsagen) 9, 10 Einstellen von AF und TA/TP bei einem RDS-Sender. P Taste SENS/BTM 8 Verbessern des Empfangs: LOCAL/MONO (drücken) bzw. Starten der BTM-Funktion (gedrückt halten). T Taste Z (Auswerfen) 5 Die folgenden Tasten auf der Kartenfernbedienung unterscheiden sich außerdem hinsichtlich ihres Namens bzw. ihrer Funktion von denen am Gerät. wa Tasten < (.)/, (>) Beim Steuern von Radio- und CDFunktionen entsprechen diese Tasten den Tasten (SEEK) +/– am Gerät. Einzelheiten zu weiteren Funktionen finden Sie unter „Mit der Kartenfernbedienung“ auf den entsprechenden Seiten. ws Taste VOL +/– Einstellen der Lautstärke. wd Tasten M (+)/m (–) Beim Steuern von CD-Funktionen entsprechen diese Tasten den Tasten (1)/ (2) –/+ am Gerät. Einzelheiten zu weiteren Funktionen finden Sie unter „Mit der Kartenfernbedienung“ auf den entsprechenden Seiten. wf Taste SCRL 8 Hiermit lassen Sie die Informationen im Display durchlaufen. wg Zahlentasten Einstellen gespeicherter Sender (drücken) bzw. Speichern von Sendern (gedrückt halten). *1 Wenn ein MD-Wechsler angeschlossen ist. *2 Wenn ein CD/MD-Wechsler angeschlossen ist. *3 Wenn eine MP3-/ATRAC-CD wiedergegeben wird und kein Wechsler angeschlossen ist. Wenn ein Wechsler angeschlossen ist, sind andere Schritte auszuführen (siehe Seite 12). Hinweis Wenn Sie das Gerät ausschalten und die Anzeige ausgeblendet ist, können Sie es nicht mit der Kartenfernbedienung bedienen. Drücken Sie zunächst (SOURCE) am Gerät oder legen Sie eine CD ein, um das Gerät zu aktivieren. Tipp Einzelheiten zum Austauschen der Batterie finden Sie unter „Austauschen der Lithiumbatterie der Kartenfernbedienung“ auf Seite 16.

Radio Einzelheiten zum Anschließen eines CD/MDWechslers finden Sie auf Seite 12. Informationen im Display

A Tonquelle B Titelnummer/Verstrichene Spieldauer, CD-/Interpretenname, Gruppennummer*1, Gruppenname, Titelname, Textinformationen*2, Uhrzeit *1 Die Gruppennummer wird nur beim Wechseln der Gruppe angezeigt. *2 Bei der Wiedergabe einer MP3-Datei wird das ID3-Tag angezeigt. Bei der Wiedergabe einer ATRAC-CD werden mit SonicStage usw. eingegebene Textinformationen angezeigt. Speichern und Empfangen von Sendern Achtung Wenn Sie während der Fahrt Sender einstellen, sollten Sie die BTM-Funktion (Best Tuning Memory - Speicherbelegungsautomatik) verwenden. Andernfalls besteht Unfallgefahr. Automatisches Speichern von Sendern — BTM

Drücken Sie (SOURCE) so oft, bis „TUNER“ erscheint. Zum Wechseln des Frequenzbereichs drücken Sie mehrmals (MODE). Sie können zwischen

FM1 (UKW1), FM2 (UKW2), FM3

(UKW3), MW und LW wählen.

Halten Sie (BTM) gedrückt, bis „BTM“ blinkt. Das Gerät speichert die Sender in der Reihenfolge der Frequenzen auf den Zahlentasten. Ein Signalton ist zu hören und die Einstellung wird gespeichert. Zum Wechseln der Informationen im Display B drücken Sie (DSPL). Damit die Informationen im Display B durchlaufen, drücken Sie (SCRL) auf der Kartenfernbedienung oder stellen „A.SCRL-ON“ ein (Seite 12). Tipp Je nach CD-Typ und Aufnahmeformat werden unterschiedliche Informationen angezeigt. Erläuterungen zu MP3 finden Sie auf Seite 15, Erläuterungen zu ATRAC-CDs auf Seite 15. Manuelles Speichern von Sendern

Repeat und Shuffle Play

Drücken Sie während der Wiedergabe (3) (REP) oder (4) (SHUF) so oft, bis die gewünschte Einstellung im Display erscheint. Einstellung Funktion REP-TRACK Wiederholtes Wiedergeben eines Titels. REP-GP* Wiederholtes Wiedergeben einer Gruppe. SHUF-GP* Wiedergeben einer Gruppe in willkürlicher Reihenfolge. SHUF-DISC Wiedergeben einer CD in willkürlicher Reihenfolge.

• Bei Wiedergabe einer MP3-Datei/ATRAC-CD. Während der zu speichernde Sender empfangen wird, halten Sie eine Stationstaste ((1) bis (6)) gedrückt, bis „MEM“ erscheint. Die Stationstastenanzeige erscheint im Display. Hinweis Wenn Sie auf der gleichen Stationstaste einen anderen Sender speichern, wird der zuvor gespeicherte Sender ersetzt. Tipp Wenn ein RDS-Sender gespeichert wird, wird auch die AF/TA-Einstellung gespeichert (Seite 9). Einstellen gespeicherter Sender

Wählen Sie den Frequenzbereich aus und drücken Sie eine Stationstaste ((1) bis (6)). Mit der Kartenfernbedienung Zum Auswählen gespeicherter Sender drücken Sie M oder m. Wenn Sie wieder in den normalen Wiedergabemodus schalten möchten, wählen Sie „REP-OFF“ bzw. „SHUF-OFF“.

Wählen Sie den Frequenzbereich aus und starten Sie mit (SEEK) +/– die Suche nach dem Sender. Der Suchlauf stoppt, wenn ein Sender empfangen wird. Wiederholen Sie diesen Vorgang, bis das Gerät den gewünschten Sender empfängt. Tipp Wenn Sie die Frequenz des gewünschten Senders kennen, halten Sie (SEEK) +/– gedrückt, bis die Frequenz in etwa erreicht ist, und drücken dann (SEEK) +/– so oft, bis die gewünschte Frequenz genau eingestellt ist (manuelle Sendersuche). PTY (Programmtypen) Der gerade empfangene Programmtyp wird angezeigt. Außerdem kann nach dem ausgewählten Programmtyp gesucht werden. CT (Uhrzeit) Mit den CT-Daten (Uhrzeitdaten), die von RDS-Sendern ausgestrahlt werden, lässt sich die Uhr einstellen. Hinweise

• Je nach Land bzw. Region stehen möglicherweise nicht alle RDS-Funktionen zur Verfügung.
• Die RDS-Funktion arbeitet möglicherweise nicht, wenn die Sendesignale zu schwach sind oder wenn der eingestellte Sender keine RDS-Daten ausstrahlt. RDS Übersicht UKW-Sender, die RDS (Radio Data System) unterstützen, strahlen zusammen mit den normalen Radioprogrammsignalen nicht hörbare, digitale Informationen aus. Informationen im Display

TA (Verkehrsdurchsagen)/ TP (Verkehrsfunksender) Aktuelle Verkehrsinformationen bzw. Verkehrsfunksender werden empfangen. Wenn solche Informationen bzw. Sendungen empfangen werden, wird die gerade ausgewählte Tonquelle unterbrochen.

Einstellen von AF und TA/TP

Drücken Sie (AF/TA) so oft, bis die gewünschte Einstellung angezeigt wird. Einstellung Funktion AF-ON AF wird aktiviert und TA wird deaktiviert. TA-ON A Radiofrequenzbereich, Funktion B TA/TP*1 C Frequenz*2 (Sendername), Uhrzeit, RDS-Daten TA wird aktiviert und AF wird deaktiviert. AF, TA-ON AF und TA werden aktiviert. AF, TA-OFF AF und TA werden deaktiviert. *1 „TA“ blinkt während einer Verkehrsdurchsage. „TP“ leuchtet, wenn ein Sender mit Verkehrsdurchsagen empfangen wird. *2 Beim Empfang eines RDS-Senders wird „ *“ links neben der Frequenz angezeigt. Speichern von RDS-Sendern zusammen mit der AF- und TAEinstellung Zum Wechseln der angezeigten Informationen C drücken Sie (DSPL). RDS-Funktionen Mit diesem Gerät stehen folgende RDSFunktionen automatisch zur Verfügung: AF (Alternativfrequenzen) In einem Netzwerk wird der Sender mit den stärksten Signalen ausgewählt und neu eingestellt. So können Sie auch bei einer langen Fahrt über eine große Entfernung hinweg ununterbrochen denselben Sender empfangen, ohne ihn manuell neu einstellen zu müssen. Sie können zusammen mit den RDS-Sendern die AF/TA-Einstellung speichern. Mit der BTMFunktion werden nur RDS-Sender mit derselben AF/TA-Einstellung gespeichert. Beim manuellen Speichern von Sendern können Sie RDS- und Nicht-RDS-Sender mit unterschiedlicher AF/TA-Einstellung speichern. 1 Stellen Sie AF/TA ein und speichern Sie die Sender dann mit BTM oder manuell ab. Fortsetzung auf der nächsten Seite t

CDX-R6550 2-348-439-21 (1) H:\Data Disk\2348439211\234843921CDXR6550EUR\02DE02CD-EUR.fm masterpage:Left 00GB+00COV-EUR.book Page 10 Monday, November 8, 2004 1:50 PM Speichern der Lautstärke von Verkehrsdurchsagen Sie können die Lautstärke für die Verkehrsdurchsagen voreinstellen, so dass Sie sie nicht überhören. 1 Drücken Sie mehrmals die Lautstärketaste +/–, um den Lautstärkepegel einzustellen. 2 Halten Sie (AF/TA) gedrückt, bis „TA“ erscheint. Empfangen von Katastrophenwarnungen Wenn AF oder TA aktiviert ist, unterbrechen Katastrophenwarnungen automatisch die ausgewählte Tonquelle. Unveränderter Empfang eines Regionalsenders — REG Wenn die AF-Funktion aktiviert ist: Der Empfang wird bei diesem Gerät werkseitig auf die Regionalsender einer bestimmten Region beschränkt, so dass nicht zu einem anderen Regionalsender mit einer stärkeren Frequenz gewechselt wird. Wenn Sie den Empfangsbereich eines Regionalprogramms verlassen, stellen Sie bei der Konfiguration „REG-OFF“ ein (Seite 12). Hinweis Diese Funktion steht in Großbritannien und in einigen anderen Regionen nicht zur Verfügung. Lokalsenderfunktion (nur Großbritannien) Mithilfe dieser Funktion können Sie andere Lokalsender auswählen, auch wenn diese zuvor nicht unter einer Stationstaste gespeichert wurden. 1 Drücken Sie während des UKW-Empfangs eine Stationstaste ((1) bis (6)), unter der ein Lokalsender gespeichert ist. 2 Drücken Sie innerhalb von 5 Sekunden erneut die Stationstaste des Lokalsenders. Wiederholen Sie diesen Vorgang, bis das Gerät den Lokalsender empfängt.

Drücken Sie (PTY) so oft, bis der gewünschte Programmtyp angezeigt wird.

Drücken Sie (SEEK) +/–. Das Gerät beginnt, nach einem Sender zu suchen, der den ausgewählten Programmtyp ausstrahlt. Mit der Kartenfernbedienung Drücken Sie in Schritt 2 die Taste M bzw. m, um den Programmtyp auszuwählen. Programmtypen NEWS (Nachrichten), AFFAIRS (Aktuelles Zeitgeschehen), INFO (Informationen), SPORT (Sport), EDUCATE (Erziehung und Bildung), DRAMA (Hörspiele), CULTURE (Kultur), SCIENCE (Wissenschaft), VARIED (Verschiedenes), POP M (Pop-Musik), ROCK M (Rock-Musik), EASY M (Unterhaltungsmusik), LIGHT M (Leichte Klassik), CLASSICS (Klassik), OTHER M (Sonstige Musik), WEATHER (Wetter), FINANCE (Finanzberichte), CHILDREN (Kinderprogramme), SOCIAL A (Magazinsendungen), RELIGION (Religion), PHONE IN (Hörertelefon), TRAVEL (Reiseinformationen), LEISURE (Freizeitprogramm), JAZZ (Jazz), COUNTRY (Country-Musik), NATION M (Volksmusik), OLDIES (Oldies), FOLK M (Folk-Musik), DOCUMENT (Dokumentarbeiträge) Hinweis Sie können diese Funktion in Ländern/Regionen, in denen keine PTY-Daten zur Verfügung stehen, nicht verwenden. Einstellen der Uhrzeit (CT)

Stellen Sie bei der Konfiguration „CTON“ ein (Seite 11). Hinweise

• Die CT-Funktion steht möglicherweise nicht zur Verfügung, auch wenn ein RDS-Sender empfangen wird.
• Die mit der CT-Funktion eingestellte Uhrzeit ist nicht immer korrekt. Auswählen des Programmtyps (PTY)

Drücken Sie während des UKWEmpfangs (PTY). Der Name des aktuellen Programmtyps erscheint, wenn der Sender PTY-Daten ausstrahlt. CDX-R6550 2-348-439-21 (1) H:\Data Disk\2348439211\234843921CDXR6550EUR\02DE02CD-EUR.fm masterpage:Right 00GB+00COV-EUR.book Page 11 Monday, November 8, 2004 1:50 PM Gehen Sie wie in Schritt 2 und 3 vor, wenn Sie weitere Frequenzbereiche der EqualizerKurve einstellen wollen. Wenn Sie die werkseitig eingestellte Equalizer-Kurve wiederherstellen wollen, halten Sie (SEL) gedrückt, bevor die Einstellung abgeschlossen ist. Nach 3 Sekunden ist die Einstellung abgeschlossen und im Display erscheint wieder die Anzeige für den normalen Wiedergabemodus bzw. Empfangsmodus. Weitere Funktionen Ändern der Klangeinstellungen Einstellen der Klangeigenschaften

Sie können die Balance, den Fader und die Lautstärke des Tiefsttonlautsprechers einstellen.

Drücken Sie (SEL) so oft, bis „BAL“, „FAD“ oder „SUB“ angezeigt wird. Die Anzeige wechselt folgendermaßen: LOW*1 t MID*1 t HI*1 t BAL (links-rechts) t FAD (vorne-hinten) t SUB (Lautstärke des Tiefsttonlautsprechers)*2 *1 Wenn EQ3 eingeschaltet ist (Seite 11). *2 Wenn als Audioausgang „SUB“ eingestellt ist (Seite 11). „ATT“ wird bei der niedrigsten Einstellung angezeigt. Die Lautstärke lässt sich in 20 Stufen einstellen.

Stellen Sie mit der Lautstärketaste +/– die ausgewählte Option ein. Nach 3 Sekunden ist die Einstellung abgeschlossen und im Display erscheint wieder die Anzeige für den normalen Wiedergabemodus bzw. Empfangsmodus. Hinweis Nachdem Sie eine Klangoption ausgewählt haben, müssen Sie innerhalb von 3 Sekunden den Einstellvorgang beginnen. Mit der Kartenfernbedienung Drücken Sie in Schritt 2 die Taste <, M, , oder m, um die ausgewählte Option einzustellen. Einstellen der Equalizer-Kurve — EQ3 Sie können die Equalizer-Einstellungen für verschiedene Frequenzbereiche vornehmen und speichern.

Wählen Sie eine Tonquelle aus und drücken Sie mehrmals (EQ3), um den EQ3-Typ auszuwählen.

Drücken Sie (SEL) so oft, bis „LOW“, „MID“ oder „HI“ angezeigt wird.

Stellen Sie mit der Lautstärketaste +/– die ausgewählte Option ein. Die Lautstärke lässt sich in Schritten von 1 dB auf einen Wert zwischen –10 dB und +10 dB einstellen. Mit der Kartenfernbedienung Drücken Sie in Schritt 3 die Taste <, M, , oder m, um die ausgewählte Option einzustellen. Einstellen von Konfigurationsoptionen — SET

Halten Sie (SEL) gedrückt. Die Einstellanzeige erscheint.

Drücken Sie (SEL) so oft, bis die gewünschte Option angezeigt wird.

Wählen Sie mit der Lautstärketaste +/– die Einstellung aus (beispielsweise „ON“ oder „OFF“).

Halten Sie (SEL) gedrückt. Die Einstellung ist damit abgeschlossen und im Display erscheint wieder die Anzeige für den normalen Wiedergabemodus bzw. Empfangsmodus. Hinweis Die angezeigten Optionen unterscheiden sich je nach Tonquelle und Einstellung. Mit der Kartenfernbedienung Drücken Sie in Schritt 3 die Taste < oder ,, um die Einstellung auszuwählen. Folgende Optionen können eingestellt werden (Einzelheiten finden Sie jeweils auf den angegebenen Seiten): „z“ gibt die Standardeinstellung an. CLOCK-ADJ (Uhr einstellen) (Seite 4) CT (Uhrzeit) Zum Einstellen von „ON“ oder „OFF“ (z) (Seite 9, 10). BEEP Zum Einstellen von „ON“ (z) oder „OFF“. SUB/REAR*1 Zum Wechseln des Audioausgangs. – „SUB“ (z): Ausgabe an einen Tiefsttonlautsprecher. – „REAR“: Ausgabe an einen Endverstärker. Fortsetzung auf der nächsten Seite t

CDX-R6550 2-348-439-21 (1) H:\Data Disk\2348439211\234843921CDXR6550EUR\02DE02CD-EUR.fm masterpage:Left 00GB+00COV-EUR.book Page 12 Monday, November 8, 2004 1:50 PM DIM (Dimmer) Zum Wechseln der Helligkeit im Display. – „AT“ (z): Das Display wird dunkler, wenn Sie die Beleuchtung einschalten. – „ON“: Das Display wird dunkler. – „OFF“: Der Dimmer wird deaktiviert. CONTRAST Zum Einstellen des Kontrasts im Display. Der Kontrast lässt sich in 7 Stufen einstellen. M.DSPL*2 (Bewegte Anzeige) Zum Auswählen des Modus für die bewegte Anzeige. – „SA“ (z): Bewegte Muster und ein Spektrumanalysator werden angezeigt. – „ON“: Bewegte Muster werden angezeigt. – „OFF“: Die bewegte Anzeige wird deaktiviert. DEMO*1 (Demo-Modus) Zum Einstellen von „ON“ (z) oder „OFF“ (Seite 4). A.SCRL (Automatischer Bildlauf) Zum Einstellen des automatischen Bildlaufs für Informationen mit vielen Zeichen beim Wechseln der Gruppe bzw. des Titels. – „ON“: Die Informationen laufen im Display durch. – „OFF“ (z): Die Informationen laufen im Display nicht durch. REG*3 (Regional) Zum Einstellen von „ON“ (z) oder „OFF“ (Seite 10). LPF*4 (Niedrigpassfilter) Zum Einstellen der Grenzfrequenz auf „78HZ“, „125HZ“ oder „OFF“ (z).

Bei ausgeschaltetem Gerät. Bei eingeschaltetem Gerät. Wenn ein UKW-Sender empfangen wird. Wenn als Audioausgang „SUB“ eingestellt ist. Verwenden gesondert erhältlicher Geräte CD/MD-Wechsler Auswählen des Wechslers 1 Drücken Sie (SOURCE) so oft, bis „CD“ oder „MD“ erscheint. 2 Drücken Sie (MODE) so oft, bis der gewünschte Wechsler angezeigt wird. Gerätenummer CD/MD-Nummer Die Wiedergabe beginnt. Überspringen von Gruppen und CDs/ MDs 1 Drücken Sie während der Wiedergabe (1)/ (2) (GP/DISC) –/+. Zum Drücken Sie (1)/(2) Überspringen einer Gruppe und lassen Sie die Taste nach einem Moment los. weiterer Gruppen innerhalb von 2 Sekunden nach dem Loslassen erneut. von CDs/MDs wiederholt. mehrerer CDs/ und drücken Sie die Taste innerhalb von 2 Sekunden MDs hintereinander erneut und halten Sie sie dann gedrückt. Repeat und Shuffle Play 1 Drücken Sie während der Wiedergabe (3) (REP) oder (4) (SHUF) so oft, bis die gewünschte Einstellung im Display erscheint. Einstellung Funktion REP-DISC*1 Wiederholte Wiedergabe einer CD/MD. SHUFCHGR*1 Wiedergabe der Titel im Wechsler in willkürlicher Reihenfolge. SHUF-ALL*2 Wiedergabe der Titel in allen Geräten in willkürlicher Reihenfolge. *1 Wenn mindestens ein CD/MD-Wechsler angeschlossen ist. *2 Wenn mindestens ein CD-Wechsler bzw. mindestens zwei MD-Wechsler angeschlossen sind. Wenn Sie wieder in den normalen Wiedergabemodus schalten möchten, wählen Sie „REP-OFF“ bzw. „SHUF-OFF“. Tipp Mit „SHUF-ALL“ werden nicht Titel von CD-Geräten und MD-Wechslern gemischt wiedergegeben.

CDX-R6550 2-348-439-21 (1) H:\Data Disk\2348439211\234843921CDXR6550EUR\02DE02CD-EUR.fm masterpage:Right 00GB+00COV-EUR.book Page 13 Monday, November 8, 2004 1:50 PM Benennen einer CD Wenn Sie CDs in einem CD-Wechsler mit CUSTOM FILE-Funktion wiedergeben, können Sie die CDs mit einem individuellen Namen aus bis zu 8 Zeichen (Disc Memo) versehen. Wenn Sie eine CD benennen, erscheint der Name in der Liste.

Halten Sie während der Wiedergabe einer zu benennenden CD (LIST) gedrückt. 4 Halten Sie (SEL) gedrückt. Der Name wird gelöscht. Gehen Sie zum Löschen weiterer Namen wie in Schritt 3 und 4 erläutert vor. 5 Halten Sie (LIST) gedrückt. Das Gerät schaltet wieder in den normalen Wiedergabemodus. Mit der Kartenfernbedienung Drücken Sie in Schritt 3 die Taste M oder m, um den Namen auszuwählen. Ansteuern einer CD/MD anhand des Namens — List-up

Drücken Sie die Lautstärketaste +/– so oft, bis das gewünschte Zeichen erscheint. Die Zeichen wechseln folgendermaßen: A y B y C ... y 0 y 1 y 2 ... y + y – y ... y (Leerzeichen) y A Drücken Sie (SEL), um zum jeweils nächsten Zeichen in der Digitalanzeige zu wechseln. Wiederholen Sie diesen Schritt, bis der ganze Name eingegeben ist.

Halten Sie (LIST) gedrückt. Die Benennung ist damit abgeschlossen und im Display erscheint wieder die Anzeige für den normalen Wiedergabemodus. Zum Anzeigen des Namens drücken Sie (DSPL) während der Wiedergabe. Tipps

• Wenn Sie ein Zeichen korrigieren oder löschen wollen, überschreiben Sie es oder geben „ “ ein.
• Das Disc Memo hat immer Vorrang vor gespeicherten Namen, falls vorhanden.
• Sie können eine CD im Gerät benennen, wenn ein Wechsler mit CUSTOM FILE-Funktion angeschlossen ist.
• „REP-TRACK“ und die Wiedergabe aller Titel in willkürlicher Reihenfolge werden unterbrochen, bis das Benennen abgeschlossen ist. Mit der Kartenfernbedienung Drücken Sie in Schritt 2 die Taste M oder m, um das Zeichen auszuwählen. Löschen eines individuellen Namens Sie können eine CD/MD aus einer Liste auswählen, wenn Sie einen CD-Wechsler mit CUSTOM FILE-Funktion oder einen MDWechsler anschließen. Wenn Sie einer CD/MD einen Namen zuweisen, erscheint der Name in der Liste. 1 Drücken Sie während der Wiedergabe (LIST). Die Nummer oder der Name der CD/MD erscheint. 2 Drücken Sie (LIST) so oft, bis die gewünschte CD/MD angezeigt wird. Nach 5 Sekunden schaltet das Gerät wieder in den normalen Wiedergabemodus. 3 Starten Sie mit (SEEK) +/– die Wiedergabe der CD/MD. Mit der Kartenfernbedienung Drücken Sie in Schritt 2 die Taste M oder m, um die CD/MD auszuwählen. Joystick RM-X4S Anbringen des Aufklebers Bringen Sie den Aufkleber je nach Montage des Joysticks an. SEL MODE DSPL DSPL MODE SEL Fortsetzung auf der nächsten Seite t 1 Wählen Sie das Gerät aus, in dem der zu löschende individuelle Name gespeichert ist, und halten Sie dann (LIST) gedrückt. 2 Halten Sie (DSPL) gedrückt. Ein gespeicherter Name blinkt. 3 Wählen Sie durch wiederholtes Drücken der Lautstärketaste +/– den zu löschenden Namen aus.

CDX-R6550 2-348-439-21 (1) H:\Data Disk\2348439211\234843921CDXR6550EUR\02DE02CD-EUR.fm masterpage:Left 00GB+00COV-EUR.book Page 14 Monday, November 8, 2004 1:50 PM Lage und Funktion der Bedienelemente Weitere Informationen Die entsprechenden Tasten auf dem Joystick haben dieselbe Funktion wie die Tasten an diesem Gerät. Sicherheitsmaßnahmen

• Wenn das Fahrzeug längere Zeit in direktem Sonnenlicht geparkt war, lassen Sie das Gerät etwas abkühlen, bevor Sie es einschalten.
• Motorantennen werden automatisch ausgefahren, wenn das Gerät eingeschaltet wird. ATT SEL PRESET/DISC MODE Feuchtigkeitskondensation OFF SOURCE DSPL VOL SEEK/AMS OFF Bei folgenden Reglern auf dem Joystick müssen Sie anders als mit dem Gerät vorgehen.
• Regler PRESET/DISC Beim Auswählen von gespeicherten Sendern bzw. Steuern von CD-Funktionen entspricht dieser Regler den Tasten (1)/(2) –/+ am Gerät (drücken und drehen).
• Regler VOL Entspricht der Lautstärketaste +/– am Gerät (drehen).
• Regler SEEK/AMS Entspricht (SEEK) +/– am Gerät (drehen oder drehen und gedreht halten). Wechseln der Drehrichtung Die Drehrichtung der Regler ist werkseitig wie in der folgenden Abbildung zu sehen eingestellt. Erhöhen Verringern Wenn Sie den Joystick rechts von der Lenksäule anbringen, können Sie die Drehrichtung der Regler ändern. Bei Regen oder bei sehr hoher Luftfeuchtigkeit kann sich auf den Linsen im Inneren des Geräts und im Display Feuchtigkeit niederschlagen. In diesem Fall funktioniert das Gerät nicht mehr richtig. Nehmen Sie die CD heraus und warten Sie etwa eine Stunde, bis die Feuchtigkeit verdunstet ist. So bewahren Sie die hohe Tonqualität Achten Sie darauf, keine Säfte oder andere zuckerhaltige Getränke auf das Gerät oder die CDs zu verschütten. Hinweise zu CDs
• Berühren Sie nicht die Oberfläche von CDs, damit diese nicht verschmutzt werden. Fassen Sie CDs nur am Rand an.
• Bewahren Sie CDs in ihrer Hülle oder in den CDMagazinen auf, wenn sie nicht abgespielt werden.
• Schützen Sie CDs vor Hitze bzw. hohen Temperaturen. Lassen Sie sie nicht in geparkten Autos, auf dem Armaturenbrett oder auf der Hutablage liegen.
• Bringen Sie keine Aufkleber auf CDs an und verwenden Sie keine CDs mit Rückständen von Tinte oder Klebstoffen. Solche CDs drehen sich beim Betrieb möglicherweise nicht mehr und führen zu einer Fehlfunktion oder können beschädigt werden. 1 Drücken Sie den Regler VOL nach innen und halten Sie (SEL) gedrückt.
• Verwenden Sie keine CDs, an denen Etiketten oder Aufkleber angebracht sind. Bei Verwendung solcher CDs kann es zu folgenden Fehlfunktionen kommen: – Die CD lässt sich nicht auswerfen, weil sich ein Etikett oder Aufkleber gelöst hat und den Auswurfmechanismus blockiert. – Die Audiodaten werden nicht korrekt gelesen (z. B. Tonsprünge bei der Wiedergabe, keine Wiedergabe), weil ein Etikett oder Aufkleber durch Wärmeeinwirkung geschrumpft ist und die CD sich verzogen hat.

• CDs mit außergewöhnlichen Formen (z. B. herzförmige, quadratische oder sternförmige CDs) können mit diesem Gerät nicht wiedergegeben werden. Falls Sie es doch versuchen, kann das Gerät beschädigt werden. Verwenden Sie solche CDs nicht.
• Single-CDs (8-cm-CDs) können ebenfalls nicht verwendet werden.
• Reinigen Sie CDs vor dem Abspielen mit einem handelsüblichen Reinigungstuch. Wischen Sie dabei von der Mitte nach außen. Verwenden Sie keine Lösungsmittel wie Benzin oder Verdünner und keine handelsüblichen Reinigungsmittel oder Antistatik-Sprays für Schallplatten. Hinweise zu CD-Rs/CD-RWs
• Je nach dem Gerät, mit dem die CD-R/CD-RW bespielt wurde, oder dem Zustand der CD-R/CDRW selbst ist eine Wiedergabe mit diesem Gerät nicht in jedem Fall möglich.
• Eine noch nicht abgeschlossene CD-R/CD-RW kann nicht wiedergegeben werden. Musik-CDs mit Urheberrechtsschutzcodierung Dieses Gerät ist auf die Wiedergabe von CDs ausgelegt, die dem Compact Disc-Standard (CD) entsprechen. Seit neuestem bringen einige Anbieter Musik-CDs mit Urheberrechtsschutzcodierung auf den Markt. Beachten Sie bitte, dass einige dieser CDs nicht dem CD-Standard entsprechen und mit diesem Produkt möglicherweise nicht wiedergegeben werden können. MP3-Dateien MP3 steht für MPEG-1 Audio Layer-3. Dabei handelt es sich um einen Formatstandard zum Komprimieren von Musikdateien. Hierbei werden Audio-CD-Daten auf etwa 1/10 ihrer ursprünglichen Größe komprimiert.
• Das Gerät ist mit dem Format ISO 9660, Stufe 1/Stufe 2, dem erweiterten Joliet- bzw. RomeoFormat, ID3-Tags der Version 1.0, 1.1, 2.2, 2.3 und 2.4 sowie dem Multisession-Format kompatibel.
• Höchstzahl an: – Ordnern (Gruppen): 150 (einschließlich Stammordner und leere Ordner). – MP3-Dateien (Titeln) und Ordnern auf einer CD: 300. Wenn ein Ordner-/Dateiname viele Zeichen enthält, ist die maximale Anzahl möglicherweise geringer als 300. – anzeigbaren Zeichen für einen Ordner-/ Dateinamen: 32 (Joliet), 32/64 (Romeo). Bei einem ID3-Tag können 15/30 Zeichen (1.0, 1.1,

2.2 und 2.3) bzw. 63/126 Zeichen (2.4)

angezeigt werden. Wiedergabereihenfolge von MP3Dateien MP3 Ordner (Gruppe) MP3-Datei (Titel) Hinweise

• Schließen Sie die CD unbedingt ab, bevor Sie sie mit diesem Gerät verwenden.
• Fügen Sie beim Benennen einer MP3-Datei unbedingt die Dateierweiterung „.mp3“ zum Dateinamen hinzu.
• Wenn Sie eine MP3-Datei mit einer hohen Bitrate, wie z. B. 320 Kbps, wiedergeben, kommt es möglicherweise zu Tonaussetzern.
• Bei der Wiedergabe einer VBR-MP3-Datei (VBR = Variable Bit Rate) bzw. beim Vorwärts-/ Rückwärtssuchen wird die verstrichene Spieldauer möglicherweise nicht richtig angezeigt.
• Bei einer Multisession-CD wird nur das Format des ersten Titels der ersten Session erkannt und wiedergegeben (alle anderen Formate werden übersprungen). Das CD-DA-Format hat Vorrang vor dem ATRAC-CD-Format und dieses hat Vorrang vor dem MP3-Format. – Wenn der erste Titel das CD-DA-Format aufweist, werden nur die CD-DA-Titel der ersten Session wiedergegeben. – Wenn der erste Titel nicht das CD-DA-Format aufweist, wird eine ATRAC-CD- oder MP3-Session wiedergegeben. Wenn auf der CD keine Daten in einem dieser Formate enthalten sind, wird „NO MUSIC“ angezeigt. ATRAC-CDs ATRAC3plus-Format ATRAC3 steht für „Adaptive Transform Acoustic Coding3“ und ist eine Komprimierungstechnologie für Tonsignale. Hierbei werden Audio-CD-Daten auf etwa 1/10 ihrer ursprünglichen Größe komprimiert. Bei ATRAC3plus, einem erweiterten ATRAC3-Format, werden Audio-CD-Daten auf etwa 1/20 ihrer ursprünglichen Größe komprimiert. Dieses Gerät unterstützt das ATRAC3- und das ATRAC3plus-Format. Fortsetzung auf der nächsten Seite t

CDX-R6550 2-348-439-21 (1) H:\Data Disk\2348439211\234843921CDXR6550EUR\02DE02CD-EUR.fm masterpage:Left 00GB+00COV-EUR.book Page 16 Monday, November 8, 2004 1:50 PM ATRAC-CD Eine ATRAC-CD ist eine mit Audio-CD-Daten bespielte CD, bei der die Daten mithilfe autorisierter Software, wie z. B. SonicStage 2.0 oder höher bzw. SonicStage Simple Burner, im ATRAC3- oder ATRAC3plus-Format komprimiert wurden.

• Höchstzahl an: – Ordnern (Gruppen): 255 – Dateien (Titeln): 999
• Die mit SonicStage eingegebenen Ordner- bzw. Dateinamen und Textinformationen werden angezeigt. Weitere Informationen zu ATRAC-CDs finden Sie im Handbuch zu SonicStage bzw. SonicStage Simple Burner. Hinweis Verwenden Sie zum Erstellen einer ATRAC-CD unbedingt autorisierte Softwareprodukte wie SonicStage 2.0 oder höher bzw. SonicStage Simple Burner 1.0 oder 1.1, die mit Sony Network-Produkten geliefert werden. Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sich bitte an Ihren Sony-Händler. Wartung Austauschen der Lithiumbatterie der Kartenfernbedienung Unter normalen Bedingungen hält die Batterie etwa 1 Jahr. Die Lebensdauer der Batterie kann je nach Gebrauch des Geräts jedoch auch kürzer sein. Wenn die Batterie schwächer wird, verkürzt sich die Reichweite der Kartenfernbedienung. Tauschen Sie die Batterie gegen eine neue CR2025Lithiumbatterie aus. Bei Verwendung einer anderen Batterie besteht Feuer- oder Explosionsgefahr. Mit der Seite + nach oben

Hinweise zur Lithiumbatterie

• Bewahren Sie die Lithiumbatterie außerhalb der Reichweite von Kindern auf. Sollte eine Lithiumbatterie verschluckt werden, ist umgehend ein Arzt aufzusuchen.
• Wischen Sie die Batterie mit einem trockenen Tuch ab, um einen guten Kontakt zwischen den Batteriepolen und -anschlüssen sicherzustellen.
• Achten Sie beim Einlegen der Batterie auf die richtige Polarität.
• Halten Sie die Batterie nicht mit einer Metallpinzette. Dies könnte zu einem Kurzschluss führen.

VORSICHT Die Batterie kann bei falscher Handhabung explodieren! Auf keinen Fall darf sie aufgeladen, auseinandergenommen oder ins Feuer geworfen werden. Entsorgungshinweis: Bitte werfen Sie nur entladene Batterien in die Sammelboxen beim Handel oder den Kommunen. Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet und „Batterie leer“ signalisiert oder nach längerer Gebrauchsdauer der Batterien nicht mehr einwandfrei funktioniert. Um sicherzugehen, kleben Sie die Batteriepole z. B. mit einem Klebestreifen ab oder geben Sie die Batterien einzeln in einen Plastikbeutel. Austauschen der Sicherung Wenn Sie eine Sicherung austauschen, achten Sie darauf, eine Ersatzsicherung mit dem gleichen Ampere-Wert wie die Originalsicherung zu verwenden. Dieser ist auf der Originalsicherung angegeben. Wenn die Sicherung durchbrennt, überprüfen Sie den Stromanschluss und Sicherung (10 A) tauschen die Sicherung aus. Brennt die neue Sicherung ebenfalls durch, kann eine interne Fehlfunktion vorliegen. Wenden Sie sich in einem solchen Fall an Ihren Sony-Händler. Reinigen der Anschlüsse Das Gerät funktioniert möglicherweise nicht ordnungsgemäß, wenn die Anschlüsse zwischen dem Gerät und der Frontplatte verschmutzt sind. Um dies zu vermeiden, nehmen Sie die Frontplatte ab (Seite 4) und reinigen Sie die Anschlüsse mit einem mit Alkohol angefeuchteten Wattestäbchen. Drücken Sie dabei nicht zu fest auf die Anschlüsse. Andernfalls können sie beschädigt werden. Hauptgerät Rückseite der Frontplatte Hinweise

• Schalten Sie aus Sicherheitsgründen vor dem Reinigen der Anschlüsse die Zündung aus und ziehen Sie den Schlüssel aus dem Zündschloss.
• Berühren Sie die Anschlüsse unter keinen Umständen direkt mit den Händen oder einem Metallgegenstand. CDX-R6550 2-348-439-21 (1) H:\Data Disk\2348439211\234843921CDXR6550EUR\02DE02CD-EUR.fm masterpage:Right 00GB+00COV-EUR.book Page 17 Monday, November 8, 2004 1:50 PM Ausbauen des Geräts

Technische Daten Entfernen Sie die Schutzumrandung. CD-Player 1 Nehmen Sie die Frontplatte ab (Seite 4). Signal-Rauschabstand: 120 dB Frequenzgang: 10 – 20.000 Hz Gleichlaufschwankungen: Unterhalb der Messgrenze 2 Setzen Sie beide Löseschlüssel an der Schutzumrandung an. Tuner FM (UKW) Richten Sie die Löseschlüssel wie in der Abbildung dargestellt aus. 3 Ziehen Sie die Schutzumrandung mithilfe der Löseschlüssel heraus. Empfangsbereich: 87,5 – 108,0 MHz Antennenanschluss: Anschluss für Außenantenne Zwischenfrequenz: 10,7 MHz/450 kHz Nutzbare Empfindlichkeit: 9 dBf Trennschärfe: 75 dB bei 400 kHz Signal-Rauschabstand: 67 dB (stereo), 69 dB (mono) Harmonische Verzerrung bei 1 kHz: 0,5 % (stereo), 0,3 % (mono) Kanaltrennung: 35 dB bei 1 kHz Frequenzgang: 30 – 15.000 Hz MW/LW Empfangsbereich: MW: 531 – 1.602 kHz LW: 153 – 279 kHz Antennenanschluss: Anschluss für Außenantenne Zwischenfrequenz: 10,7 MHz/450 kHz Empfindlichkeit: MW: 30 µV, LW: 40 µV

Endverstärker Nehmen Sie das Gerät heraus. 1 Setzen Sie beide Löseschlüssel gleichzeitig so ein, dass sie mit einem Klicken einrasten. Ausgänge: Lautsprecherausgänge (versiegelte Anschlüsse) Lautsprecherimpedanz: 4 – 8 Ohm Maximale Ausgangsleistung: 50 W × 4 (an 4 Ohm) Allgemeines Der Haken muss nach innen weisen. 2 Ziehen Sie an den Löseschlüsseln, um das Gerät zu lösen. 3 Ziehen Sie das Gerät aus der Halterung. Ausgänge: Audioausgangsanschluss (vorne, Tiefsttonlautsprecher/hinten umschaltbar) Motorantennen-Steueranschluss Steueranschluss für Endverstärker Eingänge: Steueranschluss für Stummschaltung beim Telefonieren Steueranschluss für Beleuchtung BUS-Steuereingang BUS-Audioeingang Fernbedienungseingang Antenneneingang Klangregler: Bässe: ±10 dB bei 60 Hz (XPLOD) Mitten: ±10 dB bei 1 kHz (XPLOD) Höhen: ±10 dB bei 10 kHz (XPLOD) Betriebsspannung: 12 V Gleichstrom, Autobatterie (negative Erdung) Abmessungen: ca. 178 × 50 × 182 mm (B/H/T) Einbaumaße: ca. 182 × 53 × 161 mm (B/H/T) Gewicht: ca. 1,2 kg Mitgeliefertes Zubehör: Kartenfernbedienung: RM-X151 Montageteile und Anschlusszubehör (1 Satz) Behälter für Frontplatte (1) Fortsetzung auf der nächsten Seite t

CDX-R6550 2-348-439-21 (1) H:\Data Disk\2348439211\234843921CDXR6550EUR\02DE02CD-EUR.fm masterpage:Left 00GB+00COV-EUR.book Page 18 Monday, November 8, 2004 1:50 PM Sonderzubehör/gesondert erhältliche Geräte: Joystick: RM-X4S BUS-Kabel (mit einem Cinchkabel geliefert): RC-61 (1 m), RC-62 (2 m) CD-Wechsler (10 CDs): CDX-757MX CD-Wechsler (6 CDs): CDX-T70MX, CDX-T69 MD-Wechsler (6 MDs): MDX-66XLP Signalquellenwähler: XA-C30 AUX IN-Signalquellenwähler: XA-300 US-amerikanische Patente und Patente anderer Länder lizenziert von Dolby Labororatories. Hinweis Dieses Gerät kann nicht an einen digitalen Vorverstärker oder an einen Equalizer, der mit dem Sony-BUS-System kompatibel ist, angeschlossen werden. Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

• Bleifreies Lötmetall wird zum Löten bestimmter Teile verwendet. (mehr als 80 %.)
• In bestimmten Leiterplatten werden keine halogenierten Flammschutzmittel verwendet.
• Im Gehäuse werden keine halogenierten Flammschutzmittel verwendet.
• Die Druckfarbe basiert auf Pflanzenölen, frei von leicht flüchtigen organischen Substanzen.
• Es wird kein Polystyrolschaum als Füllmaterial in der Verpackung verwendet. Störungsbehebung Anhand der folgenden Checkliste können Sie die meisten Probleme, die möglicherweise an Ihrem Gerät auftreten, selbst beheben. Bevor Sie die folgende Checkliste durchgehen, überprüfen Sie bitte zunächst, ob Sie das Gerät richtig angeschlossen und bedient haben. Allgemeines Das Gerät wird nicht mit Strom versorgt.
• Überprüfen Sie die Kabelverbindungen. Wenn die Anschlüsse in Ordnung sind, überprüfen Sie die Sicherung.
• Wenn Sie das Gerät ausschalten und die Anzeige ausgeblendet ist, können Sie es nicht mit der Kartenfernbedienung bedienen. t Schalten Sie das Gerät ein. Die Motorantenne wird nicht ausgefahren. Die Motorantenne hat kein Relaiskästchen. Es ist kein Ton zu hören.
• Die Lautstärke ist zu niedrig.
• Die Funktion zum Dämpfen des Tons oder die Stummschaltfunktion zum Telefonieren (wenn das Schnittstellenkabel eines Autotelefons mit der ATTLeitung verbunden ist) ist aktiviert.
• Der Fader-Regler (FAD) ist nicht für ein 2Lautsprecher-System eingestellt.
• Der CD-Wechsler unterstützt das CD-Format (MP3-/ ATRAC-CD) nicht. t Lassen Sie die CD mit einem MP3-kompatiblen CD-Wechsler von Sony oder mit diesem Gerät wiedergeben. Kein Signalton ertönt.
• Der Signalton ist deaktiviert (Seite 11).
• Ein gesondert erhältlicher Endverstärker ist angeschlossen und Sie verwenden nicht den integrierten Verstärker. Der Speicherinhalt wurde gelöscht.
• Die Taste RESET wurde gedrückt. t Speichern Sie die Einstellungen erneut.
• Das Stromversorgungskabel wurde gelöst oder die Verbindung zur Batterie besteht nicht mehr.
• Das Stromversorgungskabel ist nicht richtig angeschlossen. Gespeicherte Sender und die korrekte Uhrzeit werden gelöscht. Die Sicherung ist durchgebrannt. Störgeräusche sind zu hören, wenn der Zündschlüssel gedreht wird. Die Leitungen sind nicht korrekt an den Anschluss für Zubehörgeräte im Auto angeschlossen. Die Anzeige wird ausgeblendet bzw. erscheint nicht im Display.
• Der Dimmer ist auf „DIM-ON“ eingestellt (Seite 12).
• Die Anzeige wird ausgeblendet, wenn Sie (OFF) gedrückt halten. t Halten Sie (OFF) erneut gedrückt, bis die Anzeige eingeblendet wird.
• Die Anschlüsse sind verschmutzt (Seite 16). Die DSO-Funktion hat keine Wirkung. Je nach dem Innenraum des jeweiligen Fahrzeugs bzw. dem Musiktyp hat die DSO-Funktion möglicherweise nicht die gewünschte Wirkung. CD/MD-Wiedergabe Es lässt sich keine CD/MD einlegen.
• Es ist bereits eine andere CD/MD eingelegt.
• Die CD/MD wurde mit Gewalt falsch herum oder falsch eingelegt. Die CD/MD lässt sich nicht abspielen.
• Die CD/MD ist beschädigt oder verschmutzt.
• Die CD-R/CD-RW ist nicht als Audio-CD konzipiert (Seite 15). MP3-Dateien können nicht wiedergegeben werden. Die CD ist nicht mit dem MP3-Format bzw. der Version kompatibel (Seite 15).

CDX-R6550 2-348-439-21 (1) H:\Data Disk\2348439211\234843921CDXR6550EUR\02DE02CD-EUR.fm masterpage:Right 00GB+00COV-EUR.book Page 19 Monday, November 8, 2004 1:50 PM Es dauert länger, bis die Wiedergabe von MP3Dateien beginnt. Bei folgenden CDs dauert es länger, bis die Wiedergabe beginnt: – CDs mit einer komplizierten Datei-/Ordnerstruktur. – Multisession-CDs. – CDs, zu denen noch Daten hinzugefügt werden können. Eine ATRAC-CD kann nicht abgespielt werden.

• Die CD wurde nicht mit autorisierter Software wie SonicStage oder SonicStage Simple Burner erstellt.
• Titel, die nicht in einer Gruppe enthalten sind, können nicht abgespielt werden. Im Display angezeigte Informationen laufen nicht automatisch durch.
• Bei CDs/MDs mit sehr viel Textinformationen laufen diese im Display möglicherweise nicht durch.
• „A.SCRL“ ist auf „OFF“ eingestellt. t Stellen Sie „A.SCRL-ON“ ein (Seite 12) oder drücken Sie (SCRL) auf der Kartenfernbedienung. Tonsprünge treten auf.
• Das Gerät ist nicht richtig installiert. t Installieren Sie das Gerät in einem Winkel von unter 45° an einem stabilen Teil des Fahrzeugs.
• Die CD/MD ist beschädigt oder verschmutzt. Die Funktionstasten funktionieren nicht. Die CD/MD lässt sich nicht auswerfen. Drücken Sie die Taste RESET (Seite 4). Ein gesondert erhältlicher MGS-X1 oder ein MD-Wechsler sind angeschlossen, aber „MS“ bzw. „MD“ wird nicht als Tonquelle angezeigt. Dieses Gerät erkennt den MGS-X1 als ein MD-Gerät. t Drücken Sie (SOURCE) so oft, bis „MS“ oder „MD“ erscheint, und drücken Sie dann mehrmals (MODE). Radioempfang Sender lassen sich nicht empfangen. Der Ton ist stark gestört.
• Schließen Sie eine Motorantennen-Steuerleitung (blau) oder eine Stromversorgungsleitung für Zubehörgeräte (rot) an die Stromversorgungsleitung für den Antennenverstärker des Fahrzeugs an (nur, wenn das Fahrzeug mit einer in der Heck-/ Seitenfensterscheibe integrierten FM (UKW)/MW/ LW-Antenne ausgestattet ist).
• Prüfen Sie die Verbindung der Autoantenne.
• Die Autoantenne wird nicht ausgefahren. t Prüfen Sie die Verbindung der MotorantennenSteuerleitung.
• Überprüfen Sie die Frequenz.
• Wenn der DSO-Modus aktiviert ist, ist der Ton manchmal gestört. t Setzen Sie DSO auf „OFF“ (Seite 7). Gespeicherte Sender lassen sich nicht einstellen.
• Speichern Sie den/die Sender unter der korrekten Frequenz ab.
• Das Sendesignal ist zu schwach. Der automatische Sendersuchlauf funktioniert nicht.
• Die Einstellung für den lokalen Suchmodus ist nicht korrekt. t Der automatische Sendersuchlauf stoppt zu oft: Drücken Sie (SENS) so oft, bis „LOCAL-ON“ angezeigt wird. t Der automatische Sendersuchlauf hält bei keinem Sender an: Drücken Sie (SENS) so oft, bis „MONO-ON“ oder „MONO-OFF“ (UKW) bzw. „LOCALOFF“ (MW/LW) erscheint.
• Das Sendesignal ist zu schwach. t Stellen Sie die Sender manuell ein. Während des UKW-Empfangs blinkt die Anzeige „ST“.
• Stellen Sie die Frequenz genau ein.
• Das Sendesignal ist zu schwach. t Drücken Sie (SENS), um den monauralen Empfangsmodus auf „MONO-ON“ einzustellen. Eine UKW-Stereosendung ist nur monaural zu hören. Das Gerät ist in den monauralen Empfangsmodus geschaltet. t Drücken Sie (SENS) so oft, bis „MONO-OFF“ angezeigt wird. RDS Der Sendersuchlauf (SEEK) startet nach ein paar Sekunden Radioempfang. Der Sender ist kein Verkehrsfunksender (TP) oder die Sendesignale sind zu schwach. t Deaktivieren Sie TA (Seite 9). Es sind keine Verkehrsdurchsagen zu hören.
• Aktivieren Sie TA (Seite 9).
• Der Sender sendet keine Verkehrsdurchsagen, obwohl es sich um einen Verkehrsfunksender handelt. t Stellen Sie einen anderen Sender ein. Bei der PTY-Funktion wird „- - - - - - - -“ angezeigt.
• Der aktuelle Sender ist kein RDS-Sender.
• Es wurden keine RDS-Daten empfangen.
• Der Sender gibt den Programmtyp nicht an. Fehleranzeigen/Meldungen BLANK*1 Die MD enthält keine Titel.*2 t Legen Sie eine MD ein, auf der Titel aufgezeichnet sind. ERROR*1
• Die CD/MD ist verschmutzt oder falsch herum eingelegt.*2 t Reinigen Sie die CD/MD bzw. legen Sie sie korrekt ein.
• Die CD/MD kann aufgrund einer Störung nicht wiedergegeben werden. t Legen Sie eine andere CD/MD ein. Fortsetzung auf der nächsten Seite t
