BEDIENUNGSANLEITUNG BSNH0964DM0 LG

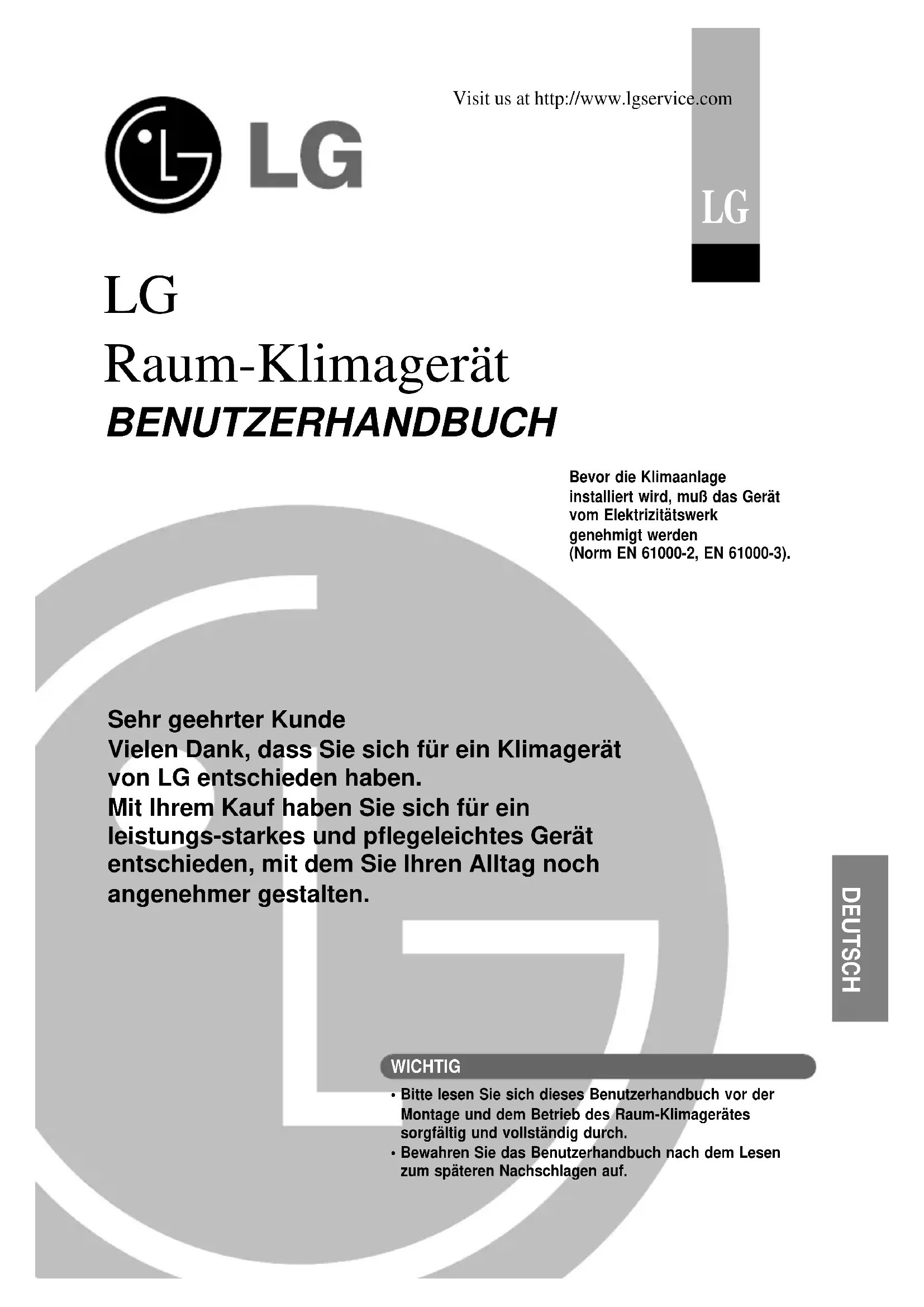

Raum-Klimagerät BENUTZERHANDBUCH

Visit us at http://www.lgservice.com WICHTIG• Bitte lesen Sie sich dieses Benutzerhandbuch vor der Montage und dem Betrieb des Raum-Klimagerätes sorgfältig und vollständig durch.• Bewahren Sie das Benutzerhandbuch nach dem Lesen zum späteren Nachschlagen auf.Bevor die Klimaanlage installiert wird, muß das Gerät vom Elektrizitätswerk genehmigt werden (Norm EN 61000-2, EN 61000-3). Sehr geehrter Kunde Vielen Dank, dass Sie sich für ein Klimagerät von LG entschieden haben. Mit Ihrem Kauf haben Sie sich für ein leistungs-starkes und pflegeleichtes Gerät entschieden, mit dem Sie Ihren Alltag noch angenehmer gestalten.2 Raum-Klimagerät Raum-Klimagerät - Benutzerhandbuch INHALTSVERZEICHNIS

Notieren Sie hier die Modell- und Seriennummer des Gerätes: Modellnr.: Seriennr.: Diese Nummern finden Sie auf dem Etikett auf jeder Geräteseite. Händler Kaufdatum

Heften Sie Ihren Beleg als Nachweis über das Kaufdatum bzw. zur Vorlage im Garantiefall an diese Seite.

LESEN SIE DIESES HANDBUCH

Hier finden Sie eine Reihe nützlicher Hinweise zur richtigen Bedienung und zur Wartung des Klimagerätes. Ein sorgsamer Umgang mit dem Gerät kann Ihnen über die Jahre viel Zeit und Geld ersparen. In den Tipps zur Störungsbehebung finden Sie eine Vielzahl von Lösungen für häufige Probleme. Suchen Sie bei einer Störung zunächst in dieser Liste nach einer Lösung, und Sie ersparen sich u. U. einen Anruf beim Kundendienst. VORSICHTSHINWEISE

• Reparaturen und Wartungsarbeiten sollten nur von einem ausgebildeten Service-Techniker ausgeführt werden.

• Lassen Sie das Gerät von einem Monteur anbringen.

• Das Klimagerät sollte ohne Aufsicht nicht von Kindern oder gebrechlichen Personen bedient werden.

• Kinder sollten stets beaufsichtigt werden, damit sie das Klimagerät nicht als Spielzeug gebrauchen.

• Das Netzkabel sollte, falls nötig, nur von Fachpersonal und ausschließlich durch Original-Ersatzteile ausgetauscht werden. A. Sicherheitshinweise............................3 B. Sicherheit bei der Elektrik ..................6 Vorübergehender Einsatz eines Adapters

Vorübergehender Einsatz eines Verlängerungskabels.............................6 In diesem Handbuch verwendete Symbole

• C. Einführung p. 7
• Innengeräte p. 7
• Betriebsanzeigen p. 8
• Außengerät p. 8
• D. Bedienungsanleitung p. 9
• Einlegen der Batterien p. 9
• Pflege der kabellosen Fernbedienung p. 9
• Bedienung p. 9
• Kabellose Fernbedienung p. 10
• Betriebsmodus p. 11
• Gesunder Entfeuchtungsbetrieb p. 12
• Automatikbetrieb (Nur Kühlgeräte) p. 12
• Automatischer Wechselbetrieb (Geräte mit Wärmepumpe) p. 12
• Schnellkühl-/Schnellheizbetrieb p. 13
• NEO PLASMA-Luftreinigungsbetrieb (Optional) p. 13
• Automatische Reinigung (Optional) p. 13
• Energiesparender Kühlungsmodus (Optional) p. 14
• Manuelle Bedienung p. 14
• Ruhemodus p. 15
• Einstellung der Uhrzeit p. 15
• Timer-Einstellung p. 15
• Einstellung der vertikalen/horizontalen Luftstromrichtung (Optional) p. 16
• Luftumwälzmodus p. 16
• Automatische Neustartfunktion p. 16
• E. Wartung und Pflege p. 17
• Innengerät p. 17
• Außengerät p. 19
• Hinweise zum Betrieb! p. 19
• Selbstdiagnosefunktion p. 19
• Tipps zur Störungsbehebung! Sparen Sie Zeit und Geld! p. 20
• In folgenden Fällen sollte sofort der Kundendienst verständigt werden Benutzerhandbuch 3Sicherheitshinweise DEUTSCH Sicherheitshinweise Um Verletzungen des Benutzers oder anderer Personen sowie Sachbeschädigungen zu vermeiden, müssen die folgenden Hinweise beachtet werden. ■ Ein unsachgemäßer Betrieb bei Missachtung von Anleitungen führt zu Verletzungen oder Beschädigungen. Die Schweregrade werden durch folgende Symbole gekennzeichnet. ■ Die Bedeutung von Symbolen in diesem Handbuch lauten wie folgt. WARNUNG ACHTUNG Dieses Symbol bedeutet Lebensgefahr oder Gefahr von schweren Verletzungen. Dieses Symbol bedeutet Verletzungsgefahr oder Gefahr von Sachschäden. Darf nicht ausgeführt werden. Die Anleitung sollte befolgt werden. WARNUNG Der Netzstecker und die Steckdose müssenimmer ordnungsgemäß geerdet sein.• Es besteht die Gefahr von Stromschlägen. Verwenden Sie niemals einen defektenÜberlastungsschalter oder einen mit zu geringerNennleistung. Überlastungsschalter und Sicherungmüssen geeignete Nennleistungen aufweisen.• Es besteht Brand- oder Stromschlaggefahr.Das Klimagerät nicht zusammen mit anderenGeräten betreiben. Es sollte immer an einenseparaten Stromkreis mitÜberlastungsschalter angeschlossen werden. • Ansonsten besteht Brand- oderStromschlaggefahr.Elektrische Anschlüsse sollten stets vom Händler, Verkäufer, einem ausgebildeten Elektriker oder qualifizierten Fachbetriebvorgenommen werden. Das Gerät niemalsselbst auseinandernehmen oder reparieren. • Es besteht Brand- oder Stromschlaggefahr.Das Gerät muss immer laut Schaltplangeerdet werden. Die Erdungsleitung niemalsan eine Gas- oder Wasserleitung, einenBlitzableiter oder eineTelefon-Erdungsleitung anschließen.• Es besteht Brand- oder Stromschlaggefahr.Die Frontblende sowie die Abdeckung derReglerkastens müssen gut befestigt werden. • Es besteht Brand- oder Stromschlaggefahr aufGrund von Staub, Wasser usw.Verwenden Sie eine Sicherung mitgeeigneter Nennleistung.• Es besteht Brand- oder Stromschlaggefahr.Das Netzkabel niemals verändern oder verlängern. Bei Beschädigungen des Netzkabels oder der Isolierung muss dasKabel ausgetauscht werden. • Es besteht Brand- oder Stromschlaggefahr.Verständigen Sie zur Montage, De-montageoder Neumontage stets den Händler odereinen qualifizierten Fachbetrieb. • Es besteht Brand-, Stromschlag-,Explosions-oder Verletzungsgefahr.Das Gerät nicht auf einem defektenMontagestandfuß aufstellen. Der Montageortdarf im Laufe der Zeit nicht instabil werden.• Ansonsten könnte das Gerät herunterfallen.Das Außengerät nicht auf einembeweglichen oder instabilen Untergrundaufstellen. Das Außengerät könnte herunterfallen und Sach-schädenoder u. U. tödliche Verletzungen verursachen.Falls das Gerät nass wurde (überflutet oderin Flüssigkeit getaucht), verständigen Sievor dem erneuten Betrieb des Gerätes einenqualifizierten Fachbetrieb zwecks Reparatur. • Es besteht Brand- oder Stromschlaggefahr. Die elektrischen Bauteile im Außengerät werden über einen Kondensator mitHochspannung versorgt. Der Kondensatormuss daher vor Reparatur-arbeiten immervollständig entladen werden. • Bei einem geladenen Kondensator besteht dieGefahr von Stromschlägen. Zur Montage des Gerätes sollte immer dermitgelieferte Montagebausatz eingesetztwerden. • Ansonsten könnte das Gerät herunterfalle undschwere Verletzungen verursachen.Es dürfen nur in der Ersatzteillisteauf-geführte Bauteile verwendet werden.Das Gerät niemals selbst verändern. • Bei Verwendung von ungeeignetenErsatzteilen besteht die Gefahr vonStromschlägen, Überhitzungen oder Bränden.4 Raum-Klimagerät Safety Precautions Die Kabelanschlüsse innen und außen müssen gut befestigt werden und die Kabel sollten so verlegt werden, dass keine Zugkräfte auf die Kabel und deren Anschlüsse wirken. p. 20

• Unsachgemäße oder lockere Anschlüsse können zu Hitzeentwicklung und Bränden führen. Verpackungsmaterialien sowie Schrauben, Nägel, Batterien oder defekte Teile müssen nach der Montage oder Wartung ordnungsgemäß entsorgt werden.Zerschneiden Sie sämtliche Plastikverpackungen.

• Kinder könnten damit spielen und sich dabei gefährden oder verletzen. Der Stecker des Netzkabels darf nicht verschmutzt, locker oder beschädigt sein. Nur dann darf der Stecker angeschlossen werden.

• Bei einem verschmutzten, lockeren oder beschädigten Netzstecker besteht Stromschlag- oder Brandgefahr. Überprüfen Sie das verwendete Kältemittel. Bitte lesen Sie die Hinweise auf dem Produktetikett.

• Bei ungeeignetem Kältemittel kann der Normal-betrieb des Gerätes beeinträchtigt werden. Keine beschädigten oder defekten Netzkabel, Netzstecker oder lockere Steckdosen verwenden.

• Ansonsten besteht die Gefahr von Bränden oder Stromschlägen. Das Gerät niemals mit nassen Händen berühren, bedienen oder reparieren. Das Kabel beim Abziehen immer am Netzstecker halten.

• Es besteht Stromschlag- oder Brandgefahr. Das Netzkabel nicht in der Nähe von Heizungen oder sonstigen Wärmequellen verlegen.

• Es besteht Brand- und Stromschlaggefahr. Es darf kein Wasser in die elektrischen Bauteile eindringen. Das Gerät nicht in der Nähe von Wasserquellen montieren.

• Es besteht die Gefahr von Bränden, Geräteausfällen oder Stromschlägen. Keine brennbaren Gase oder leicht entzündlichen Flüssigkeiten in der Nähe des Gerätes aufbewahren oder verwenden.

• Es besteht Brandgefahr. Das Gerät nicht über einen längeren Zeitraum in einem geschlossenen Raum betreiben. Lüften Sie regelmäßig.

• Ansonsten könnte ein gesundheitsschädlicher Sauerstoffmangel eintreten. Das Vordergitter des Gerätes während des Betriebs niemals öffnen. (Einen evtl. vorhan-denen elektrostatischen Filter nicht berühren.)

• Es besteht die Gefahr von Verletzungen, Strom-schlägen oder Geräteausfällen. Bei ungewöhnlichen Geräuschen oder bei austretendem Rauch sofort den Überlastungs-schalter ausschalten und das Netzkabel trennen.

• Es besteht Stromschlag- oder Brandgefahr. Bei gleichzeitigem Betrieb zusammen mit einem Ofen oder einer Heizung sollte der Raum regelmäßig gelüftet werden.

• Ansonsten könnte ein gesundheitsschädlicher Sauerstoffmangel eintreten. Vor der Reinigung oder Reparatur des Gerätes immer die Hauptstromversorgung trennen und den Netzstecker ziehen.

• Es besteht Stromschlaggefahr. Falls das Gerät über einen längeren Zeit-raum nicht betrieben wird, den Netzstecker ziehen oder den Überlastungsschalter ausschalten.

• Es könnten Schäden oder Fehlfunktionen am Gerät auftreten oder es könnte sich ungewollt einschalten. Es muss gewährleistet werden, dass niemand, auf das Außengerät tritt oder darauf fällt. Dies gilt insbesondere für Kinder.

• Es besteht die Gefahr von Verletzungen sowie von Beschädigungen des Gerätes. Es muss gewährleistet werden, dass das Netzkabel während des Betriebs nicht abgezogen oder beschädigt werden kann.

• Es besteht Brand- oder Stromschlaggefahr. Stellen Sie NIEMALS Gegenstände auf das Netzkabel.

• Es besteht Brand- oder Stromschlaggefahr. Das Gerät niemals durch Anschließen oder Ziehen des Netzsteckers ein- bzw. ausschalten.

• Es besteht Brand- oder Stromschlaggefahr. Bei austretendem brennbaren Gas sofort die Gaszufuhr trennen und vor dem Einschalten zum Lüften die Fenster öffnen.

• Benutzen Sie nicht das Telefon und schalten Sie keine Geräte ein oder aus. Es besteht Explosions- oder Brandgefahr. ACHTUNG Das Gerät sollte von mindestens zwei Personen angehoben oder getragen werden.

• Ansonsten besteht Verletzungsgefahr. Das Gerät nicht an einem Ort mit direktem Seewind montieren (salzhaltige Luft).

• Es besteht Korrosionsgefahr. Montieren Sie zur Abfuhr von Kondens-wasser einen Ablassschlauch.

• Ein unsachgemäßer Anschluss kann zu Wasserlecks führen. Das Gerät so montieren, dass umliegende Das Gerät muss immer waagerecht montiert werden.

• Ansonsten können Vibrationen oder Geräusche auftreten. Das Gerät so montieren, dass umliegende Nachbarn nicht durch warme Abluft oder Lärm belästigt werden.

• So vermeiden Sie Streitfälle mit den Nachbarn. Überprüfen Sie das Gerät nach der Montage oder nach Reparaturarbeiten immer auf Gaslecks (Kältemittel).

• Ein niedriger Kältemittelstand kann Geräte-ausfälle verursachen.Benutzerhandbuch 5 Safety Precautions DEUTSCH Das Gerät nicht für besondere Zwecke verwenden, z. B. zur Kühlung von Lebensmitteln oder Kunstgegenständen. Bei diesem Gerät handelt es sich um ein Haushalts-Klimagerät und nicht um ein Präzisions-Kühlsystem.

• Es besteht die Gefahr von Sachschäden oder -verlusten. Lufteinlass und -auslass dürfen nicht blockiert werden.

• Ansonsten besteht die Gefahr von Fehlfunktionen. Verwenden Sie zur Reinigung nur ein weiches Tuch. Keine starken Reiniger, Lösemittel oder Wasser verwenden.

• Es besteht die Gefahr von Bränden, Stromschlägen oder Schäden an den Kunststoffteilen des Gerätes. Beim Herausnehmen des Luftfilters keine Metallteile am Gerät berühren.

• Es besteht die Verletzungsgefahr. Nicht auf das Gerät treten oder Gegen-stände daraufstellen. (Außengeräte)

• Es besteht Verletzungsgefahr sowie die Gefahr von Fehlfunktionen. Den Filter nach der Reinigung immer fest einsetzen. Er sollte bei Bedarf alle zwei Wochen oder häufiger gereinigt werden.

• Bei einem verschmutzten Filter verringert sich die Kühlungsleistung. Bei angeschlossenem Klimagerät niemals die Hand oder andere Gegenstände in den Lufteinlass oder -auslass einführen.

• Scharfe Kanten und sich bewegende Teile im Innern des Gerätes bergen Verletzungsgefahren. Gehen Sie beim Auspacken und bei der Montage sorgsam vor.

• Scharfe Kanten bergen Verletzungsgefahren. Falls während der Reparatur Kältemittel austritt, vermeiden Sie den Kontakt mit dem Kältemittel.

• Es besteht die Gefahr von Erfrierungen (Kälteverbrennungen) Das Gerät beim Demontieren oder während des Transports nicht kippen.

• Kondenswasser im Gerät könnte verschüttet werden. Niemals andere Gas-Luft-Gemische erzeugen, als für das Kältemittel des Systems angegeben.

• Luft im Kältemittelkreislauf könnte zu einem über-mäßig hohen Druck im Kreislauf führen. Dadurch besteht die Gefahr von Schäden am Gerät oder Verletzungen. Falls während der Montage Kältemittel austritt, muss der Raum sofort gelüftet werden.

• Es besteht die Gefahr von Gesundheitsschäden. Die Zerlegung des Gerätes sowie die Entsorgung von Kälteöl und Bauteilen sollte nach den örtlichen und gesetzlichen Bestimmungen erfolgen. Tauschen Sie alle Batterien der Fernbedienung durch neue desselben Typs aus. Keine verschiedenen Batterietypen verwenden (alte und neue Batterien zusammen).

• Es besteht die Gefahr von Bränden oder Geräteausfällen. Batterien nicht wieder aufladen oder auseinandernehmen. Verbrauchte Batterien niemals ins Feuer werfen.

• Sie könnten brennen oder explodieren. Auf die Haut oder Kleidung gelangte Batterieflüssigkeit gründlich mit Wasser abspülen. Die Fernbedienung niemals mit ausgelaufenen Batterien verwenden.

• Die Chemikalien in den Batterien könnten zu Verbrennungen oder Gesundheitsschäden führen. Das Klimagerät bei sehr hoher Luftfeuchtigkeit oder bei geöffneten Türen und Fenstern nicht über einen längeren Zeitraum betreiben.

• Die Feuchtigkeit kann kondensieren und die Einrichtung beschädigen. Erwachsene und Kinder sollten sich nicht direkt im Kalt- oder Warmluftstrom aufhalten.

• Es besteht die Gefahr von Gesundheitsschäden. Das Abwasser des Gerätes niemals trinken.

• Das Wasser ist verunreinigt und gesundheitsschädlich. Benutzen Sie zur Reinigung, Wartung oder Reparatur des Klimagerätes ggf. einen Tritt oder eine Leiter.

• Achten Sie auf mögliche Verletzungsgefahren.6 Raum-KlimagerätSicherheit bei der Elektrik Sicherheit bei der Elektrik
• Dieses Gerät muss ordnungsgemäß geerdet werden. Um die Gefahr von Stromschlägen zu vermeiden,sollte stets eine geerdete Steckdose verwendet werden.• Den Erdungskontakt des Netzsteckers nicht entfernen.• Die Verbindung des Erdungsanschlusses des Adapters mit einer Schraube an der Steckdose ist füreine Erdung des Gerätes nicht ausreichend -- es sei denn, die Schraube ist aus Metall und nicht isoliertund die Steckdose wird über das Hausnetz geerdet.• Falls Sie nicht sicher sind, ob das Klimagerät ordnungsgemäß geerdet ist, lassen Sie die Steckdosesowie den Schaltkreis von einem ausgebildeten Elektriker überprüfen.Der Einsatz eines Adapters wird aus Sicherheitsgründen nicht empfohlen. Für einen vorübergehendenAnschluss sollte nur ein Original-Adapter verwendet werden, der bei den meisten Elektrohändlernerhältlich ist. Für eine richtige Polung muss große Anschlussstift des Adapters in den großen Steckplatzder Steckdose angeschlossen werden.um die Erdungsanschlüsse nicht zu beschädigen, halten Sie das Netzkabel sowie den Adapter beim Trennen mit beiden Händen fest und vermeiden Sie ein häufiges Trennen des Netzkabels.• Das Gerät niemals mit einem defekten Adapter anschließen.Der Einsatz eines Verlängerungskabels wird aus Sicherheitsgründen nicht empfohlen. Für einenvorübergehenden Anschluss sollte ein zugelassenes, dreiadriges, geerdetes 15 A-125 V- Verlängerungskabel verwendet werden. WARNUNG WARNUNG Vorübergehender Einsatz eines Adapters Vorübergehender Einsatz eines Verlängerungskabels Dieses Symbol weist auf die mögliche Gefahr von Stromschlägen hin. Dieses Symbol weist auf die mögliche Gefahr von Beschädigungen des Klimagerätes hin. Dieses Symbol verweist auf besondere Hinweise. HINWEIS In diesem Handbuch verwendete Symbole Der Anschluss des Gerätes muss gemäß den gesetzlichen Vorschriften erfolgen. Dieses Handbuch dientausschließlich als Hilfestellung sowie zur Erläuterung der Produktmerkmale. WARNUNGDEUTSCH Benutzerhandbuch 7 Auf den folgenden Seiten werden die Innen- und Außengeräte kurz vorgestellt. Bitte lesen Sie die für Ihr Innengerätemodell gültigen Informationen. Einführung Einführung Ein/Aus-Taste Ein/Aus-Taste LufteinlassPlasmafilter (Optional)LuftfilterLuftauslassVordergitterEin/Aus-TasteSignal-empfängerGitterhalterungLuftklappe(Horizontal)Luftklappen(Vertikal) Split-Standardmodell LED-Anzeigen des Anzeigefeldes Art Cool-Modell LED-Anzeigen des Anzeigefeldes Art Cool-Modell, Breit LED-Anzeigen des Anzeigefeldes SignalempfängerFrontblendeLuftauslassNetzkabelPlasmafilterLuftfilterSignalempfängerFrontblendeLufteinlassLuftauslassNetzkabelPlasmafilterLuftfilter Innengeräte8 Raum-Klimagerät Einführung Art Cool Deluxe(Modell 1) LED-Anzeigen des Anzeigefeldes Art Cool Deluxe(Modell 2) LCD-Anzeigen des Anzeigefeldes Signalempfänger Frontblende Luftauslass Signalempfänger Frontblende Luftauslass Netzkabel Netzkabel Ein/Aus-Taste Ein/Aus-Taste Plasmafilter Plasmafilter Lufteinlass Lufteinlass Luftfilter Luftfilter Lufteintritt (Wärmetauscher) Luftaustritt (Lüfter) Anschluss- kabel Kältemittelrohre Ablassschlauch Montageplatte Ein/Aus : Leuchtet während des Betriebs, bei Störungen sowie beim automatischen Neustart. Ruhemodus : Leuchtet während des automatischen Betriebs im Ruhemodus (Abschalt Timer). (Nicht-Inverter-Modell) Energy-Saving Cooling Mode : Leuchtet während des energiesparenden Kühlungsmodus(Nur Inverter-Modell) Plasma : Dynamische Anzeige der Plasmafilter-Betriebsart. Timer : Leuchtet während des Timer-Betriebs.(Nicht-Inverter-Modell) Leuchtet während des Timer-Betriebs oder während des automatischen Betriebs im Ruhemodus(Nur Inverter-Modell) Abtaumodus : Leuchtet im Abtaumodus oder beim *Vorheiz-Betrieb (Nur Geräte mit Wärmepumpe) : Leuchtet während des Außengerätebetriebs. (Nur Kühlgeräte) Betrieb Außengerät OUT DOOR

• Vorheiz-Betrieb: Hält den Lüfter der Innenanlage im Heizbetrieb einige Minuten lang an, um zu vermeiden, dass Kaltluft aus dem Gerät austritt.

• Im Abtaumodus schaltet das Gerät einige Minuten lang in den Heizbetrieb um, um Eis auf den Windungen des Wärmetauschers zu entfernen und so die Leistung des Gerätes zu gewährleisten. Netzanzeige : Zeigt die eingestellte Temperatur sowie den Betriebsmodus an. Betriebs-modusAnzeigeEingestellteTemperaturStandard Zu warm Warm Kühl Zu kaltSchnellkühl-/-heizbetriebTest-betriebAutomatischeReinigungAngenehmAutomatikbetriebKühl-, Heiz-,Entfeuchtungs-betrieb Energy-saving cooling mode Außengerät BetriebsanzeigenDEUTSCH Benutzerhandbuch 9 Bedienungsanleitung Einlegen der Batterien Pflege der kabellosen Fernbedienung

1. Schieben Sie die Batterieklappe zum Öffnen in Pfeilrichtung.

2. Legen Sie die Batterien ein. Achten Sie dabei auf die richtige

Polung (+) und (-) der Batterien.

3. Setzen Sie die Batterieklappe wieder auf die Fernbedienung.

1. Verwenden Sie keine Batterien unterschiedlichen Typs.

2. Falls das Gerät über einen längeren Zeitraum nicht genutzt wird,

nehmen Sie die Batterien heraus.

3. Falls die Anzeige der Fernbedienung schwächer wird, tauschen

Sie beide Batterien gegen neue aus. HINWEIS

1. Bewahren Sie die Fernbedienung an einem

leicht erreichbaren Ort auf.

2. Befestigen Sie die Halterung mit den

beiliegenden Schrauben z. B. an der Wand.

3. Legen Sie die Fernbedienung in der Halterung

1. Die Fernbedienung sollte keiner direkten

Sonnen-einstrahlung ausgesetzt werden.

2. Zur störungsfreien Übertragung sollten

Signalsender- und -empfänger stets sauber gehalten werden. Reinigen Sie beide ggf. mit einem weichen Tuch.

3. Mehrere fernbedienbare Geräte im Raum

sollten entfernt voneinander aufgestellt werden. Bitten Sie ggf. einen Techniker um Hilfe.

1. Der Signalempfänger befindet sich im Gerät.

2. Richten Sie die Fernbedienung auf das

Gerät.Achten Sie darauf, dass sich keine Hindernisse zwischen Fernbedienung und Gerät befinden. HINWEIS Bedienungsanleitung Bedienung10 Raum-Klimagerät KühlungsbetriebAutomatikbetrieb bzw. automatischer WechselbetriebGesunder EntfeuchtungsbetriebKlappe(geöffnet)HeizbetriebSignalsender

Kühlgeräte ( ), Geräte mit Wärmepumpe ( ) Betriebsmodus

Bedienungsanleitung Die Fernbedienung besitzt folgende Bedienelemente. Kabellose Fernbedienung

Ein-/Ausschalten des Gerätes.

2. BETRIEBSWAHLTASTE

Auswahl des Betriebsmodus.

3. TASTEN FÜR RAUMTEMPERATUR

Einstellung der Raumtemperatur.

Einstellung der Geschwindigkeit in vier Stufen: Niedrig, mittel, hoch und CHAOS.

5. SCHNELLKÜHL-TASTE

Ein- und Ausschalten der Schnellkühlung. (Hohe Lüftergeschwindigkeit im Kühlungsmodus)

6. CHAOS SWING-TASTE

Ein- und Ausschalten der Luftklappenbewegung sowie Einstellung der gewünschten Luftstromrichtung oben/unten.

7. TASTEN TIMER EIN/AUS

Einstellung der Ein- und Ausschaltzeit des Gerätes.

8. TASTEN ZUR UHRZEITEINSTELLUNG

Einstellung der Uhrzeit.

Einstellen und Abbrechen des Timer-Betriebs.

10. TASTE FÜR AUTOMATISCHEN RUHEMODUS

Einstellung des automatischen Betriebs im Ruhemodus.

11. TASTE FÜR LUFTUMWÄLZUNG

Umwälzen der Raumluft ohne Kühlung bzw. Erwärmung.

TASTE FÜR ENERGIESPARENDEN

KÜHLUNGSMODUS (OPTIONAL) Für Inverter-Modelle

12. TASTE ZUR ÜBERPRÜFUNG DER

RAUMTEMPERATUR Anzeige der aktuellen Raumtemperatur.

13. PLASMA-TASTE (OPTIONAL)

Ein- und Ausschalten der Plasma- Reinigungsfunktion.

TASTE ZUR EINSTELLUNG DER HORIZONTALEN

LUFTSTROMRICHTUNG (OPTIONAL) Einstellung der gewünschten horizontalen Luftstromrichtung.

Muss vor den Einstellen der Uhrzeit gedrückt werden.

Funktionstaste zur Auswahl der blau aufgedruckten Funktionen unterhalb der Tasten.

TASTE ZUR AUTOMATISCHEN REINIGUNG (OPTIONAL) Beginnen der automatischen Reinigung. Bei einigen Modellen besitzt diese Taste eine zweite Funktion zur Einstellung der Helligkeit der LED-Anzeige.

18. ERHITZER-TASTE (OPTIONAL)

(Nur bei bestimmten Modellen)

19. LCD-HELLIGKEIT (OPTIONAL)

Zum Einstellen der Helligkeit der LCD-Anzeige. Um die in blau aufgedruckten Funktionen unterhalb der Tasten zu aktivieren, drücken Sie Funktionstaste 2ndF und danach die gewünschte Funktionstaste. Nach Drücken der Taste 2ndF wird die in blau angegebene Funktion der jeweiligen Taste ausgeführt. Die zweiten Funktionen werden durch nochmaliges Drücken der Taste 2ndF bzw. nach zehn Sekunden ohne weitere Eingabe automatisch deaktiviert. HINWEISDEUTSCH Benutzerhandbuch 11

Kühlung Gesunder Entfeuchtungsbetrieb Automatischer Wechselbetrieb Heizung (Nur Geräte mit Wärmepumpe) Verringern der Temperatur Erhöhen der Temperatur

Niedrige Lüftergeschwindigkeit.Mittlere Lüftergeschwindigkeit.Hohe Lüftergeschwindigkeit.CHAOS-Belüftung Betriebsmodus Drücken Sie zum Einschalten des Gerätes die TASTE START/STOP. Das Gerät gibt daraufhin einen Signalton aus. Öffnen Sie die Klappe der Fernbedienung und drücken Sie die Betriebsmodus-Taste. Bei jedem Drücken dieser Taste ändert sich der Betriebsmodus in Pfeilrichtung. Automatikbetrieb (Nur Kühlgeräte) Automatischer Wechselbetrieb (Geräte mit Wärmepumpe) Stellen Sie die gewünschte Innentemperatur im Kühl- bzw. Heizbetrieb über die TASTEN ZUR EINSTELLUNG DER RAUMTEMPERATUR ein. Die Temperatur kann im Kühlbetrieb zwischen 18°C und 30°C und im Heizbetrieb zwischen 16°C und 30°C eingestellt werden. Die Lüftergeschwindigkeit kann in vier Stufen über die WAHLTASTE FÜR DIE LÜFTER- GESCHWINDIGKEIT auf der Fernbedienung eingestellt werden - niedrig, mittel, hoch und CHAOS. Bei jedem Tastendruck ändert sich die Lüftergeschwindigkeit.

Natürlicher Luftzug nach der CHAOS-Logik

Wählen Sie für ein erfrischenderes Gefühl als bei einer festen Lüftergeschwindigkeit den CHAOS-Betrieb. Drücken Sie dazu den WAHLSCHALTER FÜR DIE LÜFTERGESCHWINDIGKEIT DES INNENGERÄTES. In diesem Modus wird ein Luftzug erzeugt, der einer natürlichen Briese ähnlich ist, indem die Lüftergeschwindigkeit nach der CHAOS-Logik automatisch verändert wird. Betriebsmodus12 Raum-Klimagerät Während des gesunden Entfeuchtungsbetriebs ❏ Nach Wahl des Entfeuchtungsmodus über die BETRIEBSWAHLTASTE wird der Entfeuchtungsbetrieb gestartet. Je nach herrschender Raumtemperatur werden die Temperatur und die Luftstrommenge zur Entfeuchtung automatisch optimal eingestellt. In diesem Fall wird die aktuelle Temperatur weder auf der Fernbedienung angezeigt, noch kann die Temperatur verändert werden. ❏ Je nach herrschender Raumtemperatur wird die Luftstrommenge im gesunden Entfeuchtungsbetrieb nach einem Optimierungsalgorithmus automatisch angepasst, so dass ein gesundes und angenehmes Raumklima geschaffen wird, selbst in der feuchten Jahreszeit. Automatischer Wechselbetrieb Gesunder Entfeuchtungsbetrieb Auto Im Automatikbetrieb werden grundsätzlich nur der Heiz- und der Kühlungsbetrieb des Klimagerätes gesteuert. In dieser Betriebsart wird der Betriebsmodus jedoch automatisch so gewechselt, dass die Temperatur innerhalb von ±2°C der eingestellten Temperatur gehalten wird. Bedienungsanleitung In diesem Betriebsmodus werden die eingestellte Temperatur und die Lüftergeschwindigkeit, je nach herrschender Raumtemperatur, automatisch über eine elektronische Regelung angepasst. Falls Ihnen zu warm oder zu kalt sein sollte, drücken Sie die Tasten zur Temperatureinstellung, um die Raumtemperatur zu senken bzw. zu erhöhen. HINWEIS : Die eingestellte Temperatur sowie die Lüftergeschwindigkeit der Innenanlage können in diesem Betriebsmodus nicht verändert werden. Der Chaos Swing-Betrieb ist jedoch möglich. Falls der gewählte Betriebsmodus für Sie nicht angenehm ist, wechseln Sie manuell in einen anderen Modus. Führen Sie zum Starten des gesunden Entfeuchtungsbetriebs die Schritte 1, 2 und 4 aus. (Siehe Kapitel Betriebsmodus) Führen Sie zum Starten des Automatikbetriebs die Schritte 1 und 2 aus. (Siehe Kapitel Betriebsmodus) Führen Sie zum Starten dieses Betriebsmodus die Schritte 1, 2, 3 und 4 aus. (Siehe Kapitel Betriebsmodus) Automatikbetrieb (Nur Kühlgeräte) Automatischer Wechselbetrieb (Geräte mit Wärmepumpe) Gesunder EntfeuchtungsbetriebDEUTSCH Benutzerhandbuch 13 Bedienungsanleitung Schnellkühl-/Schnellheizbetrieb NEO PLASMA-Luftreinigungsbetrieb (Optional) AUTO CLEAN ❏ Während der automatischen Reinigung können nur die Tasten START/STOP, PLASMA und AUTOMATISCHE REINIGUNG betätigt werden. HINWEIS ❏ Während der automatischen Reinigung kann Feuchtigkeit in den Innengeräten nach dem Kühlungsbetrieb oder dem gesunden Entfeuchtungsbetrieb beseitigt werden.

1. Drücken Sie zum Starten die TASTE ZUR AUTOMATISCHEN REINIGUNG.

2. Daraufhin dreht sich der Lüfter der Innenanlage bei jedem Ausschalten des

Gerätes ohne Kühlung oder Entfeuchtung der Raumluft ca. 30 Minuten lang weiter. Die Luftklappe wird dabei geschlossen.

3. Hierbei wird überschüssige Feuchtigkeit beseitigt und das Gerät wird gereinigt.

4. Durch erneutes Drücken der TASTE ZUR AUTOMATISCHEN REINIGUNG

während des Betriebs wird diese Funktion abgebrochen. Automatische Reinigung (Optional) Die Schnellkühlfunktion dient zum schnellen Abkühlen der Raumtemperatur im Sommer. In dieser Betriebsart wird das Klimagerät 30 Minuten lang im Kühlungsbetrieb mit sehr hoher Lüftergeschwindigkeit und einer Temperatureinstellung von 18°C betrieben, um den Raum schnell abzukühlen. In gleicher Weise arbeitet die Schnellheizfunktion (nur bei bestimmten Modellen). Dabei wird die Raumtemperatur schnell erhöht, indem das Klimagerät 60 Minuten lang mit sehr hoher Lüftergeschwindigkeit bei einer Temperatureinstellung von 30°C betrieben wird. Die Plasmafilter-Technologie wurde von LG entwickelt, um die einströmende Luft durch Erzeugung eines Plasmas aus Elektronen mit hoher Ladung von mikroskopisch kleinen Verunreinigungen zu befreien. Das Plasma beseitigt die Verunreinigungen vollständig und sorgt so für eine saubere und hygienische Raumluft. Drücken Sie zum Starten dieses Betriebsmodus die SCHNELLKÜHL-TASTE. Um vom Schnellkühl-Modus in den Kühlungsmodus mit hoher Lüftergeschwindigkeit zu wechseln, drücken Sie erneut die SCHNELLKÜHL-TASTE, die WAHLTASTE FÜR DIE LÜFTERGESCHWINDIGKEIT DES INNENGERÄTES oder die TASTE ZUR EINSTELLUNG DER RAUMTEMPERATUR.

• Die Schnellkühlfunktion kann nicht während des Heiz- oder automatischen Wechselbetriebs gestartet werden.

• Bei den Modellen Inverter, Art Cool und Art Cool, Breit (nicht Deluxe) kann die Schnellheizfunktion im Heizbetrieb über die SCHNELLKÜHL-TASTE gestartet werden.

• Bei den Modellen Art Cool und Art Cool, Breit werden die Seitenöffnungen bei starker Kühlung und Erwärmung während des Schnellkühl-/Schnellheizbetriebs geschlossen. HINWEIS Die Plasma-Luftreinigung wird über die PLASMA-TASTE auf der Fernbedienung gestartet und durch erneutes Drücken dieser Taste wieder angehalten. Bei funktionsfähigem Plasmafilter kann diese Funktion in jeder Betriebsart und bei beliebiger Lüftergeschwindigkeit genutzt werden. HINWEIS14 Raum-Klimagerät Energiesparender Kühlungsmodus (Optional) Manuelle Bedienung Bedienungsanleitung Diese Betriebsart dient zum energiesparenden Kühlungs- und gesunden Entfeuchtungsbetrieb. Hierbei wird der Betrieb durch Einstellung der Anpassungsdauer des Körpers, je nach der Uhrzeit und Temperatur, sowie durch die automatische Einstellung der gewünschten Temperatur optimiert.

1. Drücken Sie die TASTE START/STOP, um das Gerät zu starten.

2. Öffnen Sie die Klappe der Fernbedienung.

Wählen Sie den Kühlungsbetrieb oder den gesunden Entfeuchtungsbetrieb.

3. Drücken Sie die TASTE FÜR DEN ENERGIESPARENDEN

4. Drücken Sie zum Abbrechen des Energiesparmodus nochmals die TASTE FÜR

DEN ENERGIESPARENDEN KÜHLUNGSMODUS. Das Gerät wechselt wieder in die ursprüngliche Betriebsart (Kühlungs- bzw. gesunder Entfeuchtungsbetrieb). Bedienung vom Gerät, falls die Fernbedienung nicht benutzt werden kann. Das Gerät startet den Betrieb, wenn die Ein/Aus-Taste gedrückt wird. Das Gerät beendet den Betrieb, wenn die Ein/Aus-Taste noch einmal gedrückt wird. Innen VENTILATORGeschwindigkeit Temperatureinstellung Zimmertemperatur ≥ 24°C21°C ≤ Zimmertemperatur < 24°C Zimmertemperatur

21°C Wärmepumpenmodell Kühlen Kühlen Gesund Entfeuchten Heizung Kühlmodell Hoch Hoch Hoch Hoch Betriebsmodus 22°C22°C23°C24°C Testbetrieb Während des TESTBETRIEBS arbeitet das Gerät im Kühlmodus unabhängig von der Raumtemperatur bei hoher Ventilatorgeschwindigkeit und schaltet sich nach 18 Minuten ab. Wenn während des Testbetriebs ein Signal von der Fernbedienung empfangen wird, führt das Gerät die über die Fernbedienung empfangenen Befehle aus. Zur Aktivierung des Testbetriebs klappen halten sie die EIN/AUS-TASTE 3~5 sekunden lang gedrückt. Daraufhin werden

„ signaltöne“ ausgegeben. Zur Beendung des Testbetriebs drücken Sie erneut den Hauptschalter. ON/OFFbutton Helligkeit der Anzeige (Optional) Die Helligkeit der Anzeige des Gerätes kann über die Fernbedienung eingestellt werden. Drücken Sie die Taste Start/Stop, um das Gerät zu starten. Öffnen Sie die Klappe der Fernbedienung, drücken Sie die Taste 2nd F gefolgt von der Taste Display Luminosity. Die Anzeige wird daraufhin dunkler. Drücken Sie nochmals die Taste, um die Anzeige zu erhellen.DEUTSCH Benutzerhandbuch 15 Bedienungsanleitung Zeitgeber Verzögerung AUS Zeitgeber Verzögerung EIN Zeitgeber Verzögerung AUS und EIN Zeitgeber Verzögerung EIN und AUS

1. Drücken Sie die TASTE FÜR DEN AUTOMATISCHEN RUHEMODUS, um die automatische

Ausschaltzeit für das Gerät einzustellen.

2. Der Timer kann in Schritten zu einer Stunde eingestellt werden. Drücken Sie dazu ein bis sieben Mal die TASTE

FÜR DEN AUTOMATISCHEN RUHEMODUS. Die Aktivierung des Ruhemodus erfolgt nach einer bis sieben Stunden. Um die Ausschaltzeit in Schritten zu einer Stunde zu ändern, richten Sie die Fernbedienung auf das Klimagerät und drücken Sie die TASTE FÜR DEN AUTOMATISCHEN RUHEMODUS.

3. • (Montage eines Nicht-Inverter-Modells)

Stellen Sie sicher, dass die LED für den Ruhemodus aufleuchtet. Um den Ruhemodus abzubrechen, drücken Sie mehrmals die TASTE FÜR DEN AUTOMATISCHEN RUHEMODUS, bis die Ruhemodus-Anzeige erlischt.

• (Montage eines Inverter-Modells) Stellen Sie sicher, dass die LED für den Timer aufleuchtet. Um den Ruhemodus abzubrechen, drücken Sie mehrmals die TASTE FÜR DEN AUTOMATISCHEN RUHEMODUS, bis die Timer-Anzeige erlischt.

• Im Ruhemodus dreht sich der Lüfter der Innenanlage im Kühlungsmodus mit geringer und im Heizmodus mit mittlerer Geschwindigkeit. Auf diese Weise wird eine störungsfreie Nachtruhe gewährleistet.

• Für eine störungsfreie Nachtruhe wird bei den Modellen Art Cool und Art Cool, Breit (nicht Deluxe) die untere Abluftöffnung im Ruhemodus leicht geschlossen. Im Kühlungs- oder im gesunden Entfeuchtungsbetrieb: Die Temperatureinstellung wird für einen geruhsamen Schlaf zweimal innerhalb der folgenden 30 Minuten automatisch um jeweils 1°C erhöht (d. h. um 2°C pro Stunde). Diese Temperatur wird während des gesamten Ruhemodus gehalten. HINWEIS

1. Die Uhrzeit kann nur eingestellt werden, wenn zuvor die RESET-TASTE

gedrückt wurde, z. B. zum Stellen der Uhr nach einem Batteriewechsel. Drücken Sie dann die Taste Start/Stop.

2. Drücken Sie die Taste 2ndF und überprüfen Sie, ob das Symbol ( ) leuchtet.

3. Stellen Sie die Uhrzeit über die TASTEN ZUR UHRZEITEINSTELLUNG ein.

4. Drücken Sie die TASTE SET/CANCEL.

Prüfen Sie auch die Einstellung A.M. (vormittags) oder P.M. (nachmittags). HINWEIS

1. Stellen Sie sicher, dass die korrekte Uhrzeit auf der Fernbedienung angezeigt wird.

2. Drücken Sie die Taste 2ndF.

3. Drücken Sie zum Ein- bzw. Ausschalten des Timers die TASTEN TIMER EIN/AUS.

4. Stellen Sie die gewünschte Zeit über die

TASTEN ZUR UHRZEITEINSTELLUNG ein.

5. Richten Sie die Fernbedienung auf den Signalempfänger und stellen Sie die Zeit über die TASTEN ZUR

UHRZEITEINSTELLUNG ein. Abbrechen der Timer-Einstellung Überprüfen Sie, ob das Symbol ( ) ausgeblendet ist. Richten Sie die Fernbedienung auf den Signalempfänger und drücken Sie die TASTE CANCEL. (Die Timer-Anzeige am Klimagerät sowie die Anzeige werden ausgeblendet.) Wählen Sie eine der folgenden vier Betriebsarten. HINWEIS

OFF CANCEL SET CANCEL SET CANCEL SET Ruhemodus (Ausschalt Timer) Einstellung der Uhrzeit Timer-Einstellung16 Raum-Klimagerät In diesem Betriebsmodus wird die Luft ohne Kühlung oder Erwärmung umgewälzt. Drücken Sie dazu die TASTE FÜR DIE LUFTUMWÄLZUNG. Die Luft wird daraufhin umgewälzt, wobei Sie die Strömungsgeschwindigkeit der Luft über die WAHLTASTE FÜR DIE LÜFTERGESCHWINDIGKEIT DES INNENGERÄTES anpassen können. Der vertikale Luftstrom (nach oben/nach unten) kann über die Fernbedienung angepasst werden.

1. Drücken Sie die TASTE START/STOP,

um das Gerät zu starten.

2. Drücken Sie die TASTE

3. Daraufhin bewegen sich die

Luftklappen automatisch auf und ab.

4. Um die Luftklappen an einer

gewünschten Position anzuhalten, drücken Sie nochmals auf . Der horizontale Luftstrom (nach links/nach rechts) kann über die Fernbedienung angepasst werden.

1. Drücken Sie die TASTE START/STOP,

umdas Gerät zu starten.

2. Drücken Sie die TASTE ZUR

EINSTELLUNG DER HORIZONTALEN LUFTSTROMRICHTUNG.

3. Daraufhin bewegen sich die

Luftklappen automatisch zu den Seiten.

4. Um die Luftklappen an einer

gewünschten Position anzuhalten, drücken Sie nochmals auf . Bedienungsanleitung Einstellung der vertikalen/horizontalen Luftstromrichtung (Optional)

• Über die CHAOS SWING-TASTE wird die horizontale Luftstromrichtung automatisch nach einem Chaos-Algorithmus angepasst, um die Raumluft gleichmäßig zu verteilen und gleichzeitig eine angenehme, natürliche Luftzirkulation zu erzeugen.

• Die Luftstromrichtung nach oben und nach unten darf nur über die Fernbedienung geändert werden. Durch das Verschieben der vertikalen Luftklappen mit der Hand könnte den Mechanismus beschädigt werden. Beim Ausschalten des Gerätes werden diese Luftklappen zum Verdecken der Luftstromöffnungen geschlossen. HINWEIS Die CHAOS-Lüftung senkt den Stromverbrauch und schützt vor Unterkühlung. Je nach Raumtemperatur wird die Lüftergeschwindigkeit automatisch verringert bzw. erhöht.

• Bei Inverter-Modellen ohne LUFTUMWÄLZUNGS-TASTE kann die Luftumwälzung über die PLASMA-TASTE eingeleitet werden. HINWEIS Diese Funktion ist werkseitig aktiviert, sie kann jedoch auch ausgeschaltet werden. Halten Sie dazu die Ein/Aus-Taste sechs Sekunden lang gedrückt. Daraufhin gibt das Gerät zwei Signaltöne aus und die Anzeige (2) blinkt vier Mal. Um die Funktion wieder zu aktivieren, halten Sie die Taste nochmals sechs Sekunden lang gedrückt. Das Gerät gibt zwei Signaltöne aus und die Anzeige (1) blinkt vier Mal. HINWEIS Luftumwälzmodus Diese Funktion wird nach einem Stromausfall genutzt. Nach einem Stromausfall können die vorherige Betriebsart des Klimagerätes zusammen mit allen Einstellungen wiederhergestellt werden. Automatische NeustartfunktionBenutzerhandbuch 17 DEUTSCH Wartung und Pflege Innengerät Vor Wartungsarbeiten muss die Hauptstromversorgung des Systems sowie der Überlastungsschalter getrennt und der Netzstecker muss gezogen werden. ACHTUNG Reinigen Sie das Gerät mit einem weichen, trockenen Tuch und verwenden Sie keine Reinigungs- oder Scheuermittel. Folgende Mittel dürfen nicht verwendet werden:
• Wasser mit einer höheren Temperatur als 40°C kann Verformungen und Verfärbungen verursachen.
• Flüchtige Reinigungsmittel können die Oberfläche des Klimagerätes angreifen. Luftfilter Die Luftfilter hinter der Frontblende/dem Vordergitter sollten alle zwei Wochen überprüft und je nach Bedarf gereinigt werden. Hinweise zum Herausnehmen der Filter können Sie den Abbildungen für jedes Modell entnehmen. Reinigen Sie die Filter mit einem Staubsauger oder mit einer warmen Seifenlösung.Wischen Sie die Filter bei hartnäckigen Verschmutzungen mit lauwarmemWasser und leichtem Reinigungsmittel ab. Lassen Sie die Filter gründlichtrocknen und setzen Sie sie wieder in das Gerät ein. Plasmafilter Die Plasmafilter befinden sich hinter dem Luftfilter und sollten alle drei Monate überprüft und je nach Bedarf gereinigt werden.Hinweise zum Herausnehmen der Filter können Sie den Abbildungen für jedes Modell entnehmen. Reinigen Sie die Filter mit einem Staubsauger. Entfernen Siehartnäckige Verschmutzungen mit Wasser, lassen Sie die Filter trocknen undsetzen Sie sie wieder ein. Desodorierungsfilter Nehmen Sie die Desodorierungsfilter hinter dem Luftfilter heraus, lassen Siesie zwei Stunden lang in die Sonne liegen und setzen Sie sie danach wiederin das Gerät ein. Herausnehmen der Filter ACHTUNG Den Plasmafilter während der ersten 10 Sekunden nach dem Öffnen des Innengitters nicht berühren. Es besteht Stromschlaggefahr. ACHTUNG Wartung und Pflege

1. Art Cool-Modell:Ziehen Sie das Bodengitter nach unten, heben Sie die Filterhalterung an und nehmen Sie den Filter Plasmafilterwie gezeigt heraus. Setzen Sie den Filter und das Gitter nach dem Reinigen und Trocknen wieder richtig ein.2. Art Cool-Modell, Breit:Die Filter werden in gleicher Weise wie beim Art Cool-Modell herausgenommen. Luftfilter Haken der Frontblende Haken- Aufhänger Luftfilter Plasma- filter Frontblende18 Raum-Klimagerät Wartung und Pflege

3. Deluxe-Modell (Modell 1):

Öffnen Sie die Oberseite der Blende und heben Sie sie wie gezeigt an. Dabei lösen sich die Haken der Blende. Nehmen Sie nun die Luftfilter heraus und ziehen Sie den Plasmafilter heraus.

4. Deluxe-Modell (Modell 2):

Öffnen Sie die Frontblende, wie in der Abbildung gezeigt. Ziehen Sie die Filterhalterung zum Herausnehmen des Luftfilters leicht nach vorne. Nehmen Sie den Luftfilter heraus und ziehen Sie den Plasma- sowie den Desodorierungsfilter leicht nach vorn heraus. Setzen Sie die Filter nach dem Reinigen und Trocknen wieder richtig ein. Frontblende Frontblende Haken der Blende Plasmafilter Plasmafilter

5. Split-Standardmodell: Die Frontblende kann, je nach Klimagerätemodell, auf die beiden

folgenden Arten geöffnet werden: Modell 1: Öffnen Sie die Frontblende, wie in der Abbildung gezeigt. Ziehen Sie die Filterhalterung zum Herausnehmen des Luftfilters leicht nach vorne. Nehmen Sie den Luftfilter heraus und ziehen Sie den Plasma- sowie den Desodorierungsfilter leicht nach vorn heraus. Plasmafilter Desodorierungs- filter Montage del frontblende

1. Schließen der Frontblende

Drücken Sie den Verschluss nach oben und schließen Sie die Frontblende.

2. Abnehmen der Frontblende

Heben Sie den Verschluss nach oben, haken Sie die Aufhängung ein und nehmen Sie die Frontblenden nach vorn ab. HangerHangerBenutzerhandbuch 19 DEUTSCH Maintenance and Service Außengerät Die Rohrleitungen des Wärmetauschers sowie die Lamellen des Außengerätes sollten regelmäßig überprüft werden. Bei Verstopfungen und Verschmutzungen müssen der Wärmetauscher und die Lamellen mit einem Dampfstrahler fachgerecht gereinigt werden. Verschmutzte oder verstopfte Wärmetauscher verringern die Leistung des Gerätes und führen zu höheren Betriebskosten. HINWEIS Hinweise zum Betrieb! Selbstdiagnosefunktion Fehleranzeige-LED ( )Prüfpunkt• Thermistor für Innenraumtemperatur ist unterbrochen/kurzgeschlossen.• Thermistor für Innenrohrtemperatur ist unterbrochen/kurzgeschlossen.(einmal)3 sec 3 sec 3 sec Dieses Gerät besitzt eine integrierte Fehlererkennung. Bei Störungen des Thermistors blinkt die LED-Anzeige ( ). Verständigen Sie in diesem Falle den Kundendienst bzw. den Händler Der Raum darf nicht unterkühlt werden. Eine zu kalte Raumluft istgesundheitsschädlich undverursacht hohe Stromkosten. Rollos und Vorhänge sollten geschlossen sein. Während des Betriebs des Gerätessollte eine direkte Sonneneinstrahlungvermieden werden. Die Raumtemperatur sollte gleichbleibend gehalten werden. Stellen Sie die vertikale und horizontaleLuftstromrichtung so ein, dass einegleichbleibende Raumtemperatur erreicht wird. Fenster und Türen sollten stets fest verschlossen sein. Türen und Fenster solltennach Möglichkeit nichtgeöffnet werden, damitkeine Kaltluft entweicht. Der Luftfilter sollte regelmäßig gereinigt werden. Hindernisse im Luftfilter hindernden Luftstrom undverschlechtern die Leistung beider Kühlung und Entfeuchtung.Filter sollten mindestens allezwei Wochen gereinigt werden. Der Raum sollte gelegentlich gelüftet werden. Da die Fenstergeschlossen sein sollten,ist es ratsam, die Fenstergelegentlich zum Lüftenzu öffnen. Zur effektiven und schnellen Kühlung sollte eine hohe Lüftergeschwindigkeit gewählt werden. Bei hohen Lüftergeschwin-digkeiten erreicht dasGerät die maximaleKühlungsleistung. Den Plasmafilter während der ersten 10 Sekunden nach dem Öffnen des Innengitters nicht berühren. Es besteht Stromschlaggefahr. ACHTUNG Modell 2: Klappen Sie die Frontblende an beiden Seiten wie in der Abbildung nach oben.Ziehen Sie dann die Filterhalterung zum Herausnehmen der Filter leicht nach vorne. Nehmen Sie zuerst den Luftfilter heraus und ziehen Sie den Plasma- sowie den Dreifach-Desodorierungsfilterleicht nach vorne heraus. PlasmafilterDesodorierungs-filter20 Raum-Klimagerät Tipps zur Störungsbehebung! Sparen Sie Zeit und Geld! In folgenden Fällen liegt eine Störung des Klimagerätes vor: Störung ■ Das Klimagerät ist nicht angeschlossen.

Durchgebrannte Sicherung/ ausgelöster Überlastungsschalter ■ Stromausfall. ■ Überspannung. ■ Luftstrom wird gehindert. ■ Verschmutzter Luftfilter.

Der Raum war zuvor sehr warm. ■ Kaltluft entweicht.

Einstellung der Raumtemperatur überprüfen ■ Im Raum befindet sich eine Wärmequelle. Das Klima- gerät startet nicht Das Klimagerät kühlt nur ungenügend

• Überprüfen Sie, ob der Netzstecker fest an der Steckdose angeschlossen ist.

Überprüfen Sie den Sicherungskasten und tauschen Sie die Sicherung aus bzw. legen Sie den Überlastungsschalter um.

Schalten Sie das Gerät bei einem Stromausfall aus. Wenn der Netzstrom wieder vorhanden ist, vor dem Start des Gerätes drei Minuten warten, um eine Kompressorüberlastung zu verhindern.

Bei ungewöhnlich hoher bzw. niedriger Spannung wird der Überlastungsschalter ausgelöst.

• Die Vorderseite des Klimageräts darf nicht durch Gardinen, Rollos oder Möbel verdeckt werden.

CDen Filter mindestens alle zwei Wochen reinigen. Siehe Kapitel Wartung und Pflege.

• Beim ersten Einschalten des Klimagerätes benötigt der Raum eine gewisse Zeit, um sich abzukühlen.

• Schließen Sie offene Heizklappen und verhindern Sie Kaltluftrückströme.

• Stellen Sie die Temperatur richtig ein.

Schalten Sie sämtliche Wärmequellen während des Betriebs des Klimagerätes ab. LösungMögliche Ursachen

1. Bei ungewöhnlichen Brandgerüchen, lauten Geräuschen usw. Schalten Sie das Gerät

und den Überlastungsschalter aus. Das Gerät darf in solchen Fällen niemals selbst repariert oder wieder eingeschaltet werden.

2. Das Hauptnetzkabel ist heiß oder beschädigt.

3. Bei der Selbstdiagnose wurde ein Fehler ermittelt.

4. Aus dem Innengerät tropft Wasser, selbst bei geringer Luftfeuchtigkeit.

5. Ein Schalter, Überlastungsschalter (Sicherheit, Erdung) oder eine Sicherung ist defekt

Für eine gleichbleibende Leistung sollte das Gerät regelmäßig geprüft und gereinigt werden. Störungen sollten ausschließlich vom Kundendienst behoben werden. In folgenden Fällen sollte sofort der Kundendienst verständigt werden: Wartung und PflegeLG ∫ÏÈÌ·ÙÈÛÙÈÎfi ¢ˆÌ·Ù›Ô˘ ∂°Ã∂πƒπ¢π√ Ã∏™∆∏
