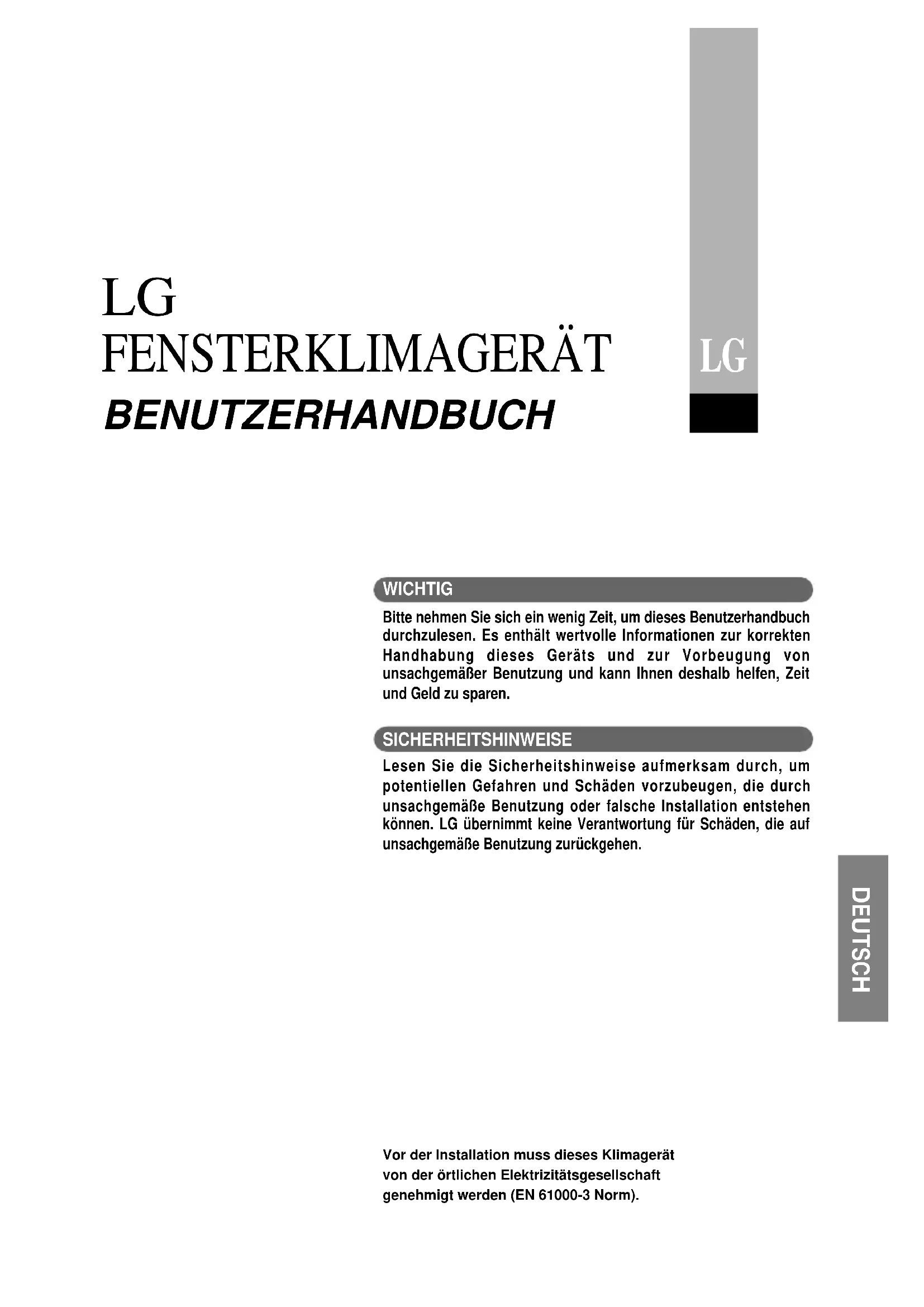

WICHTIG Bitte nehmen Sie sich ein wenig Zeit, um dieses Benutzerhandbuchdurchzulesen. Es enthält wertvolle Informationen zur korrektenHandhabung dieses Geräts und zur Vorbeugung vonunsachgemäßer Benutzung und kann Ihnen deshalb helfen, Zeitund Geld zu sparen. SICHERHEITSHINWEISE Lesen Sie die Sicherheitshinweise aufmerksam durch, umpotentiellen Gefahren und Schäden vorzubeugen, die durchunsachgemäße Benutzung oder falsche Installation entstehenkönnen. LG übernimmt keine Verantwortung für Schäden, die aufunsachgemäße Benutzung zurückgehen.Vor der Installation muss dieses Klimagerätvon der örtlichen Elektrizitätsgesellschaftgenehmigt werden (EN 61000-3 Norm).Zur Erinnerung L esen Sie dieses Handbuch Vorsicht

Fensterklimagerät – Benutzerhandbuch INHALTSANGABE

1. Sicherheitshinweise

2. Betriebsanweisung

3. Pflege und Wartung

4. Installationsanleitung

5. Allgemeine Hinweise

Tragen Sie hier das Modell und die Seriennummer ein:Modell #Seriennummer #Die Nummern finden Sie auf dem Etikett auf beidenSeiten des Geräts.Name des HändlersKaufdatumEs enthält viele wertvolle Hinweise zur korrekten Benutzungund Instandhaltung Ihres Klimageräts. Ein wenigvorbeugende Aufmerksamkeit kann Ihnen helfen, viel Zeitund Geld zu sparen.Lösungen für häufig auftretende Probleme finden Sie unterFehlersuche. Wenn Sie beim Auftreten von Problemenzunächst die aufgelisteten Lösungsvorschläge durchlesen,brauchen Sie den Kundenservice möglicherweise gar nichtzu rufen.• Für Reparaturen und Wartung wenden Sie sich bittean einen autorisierten Servicepartner.• Lassen Sie das Gerät von einem Fachinstallateurinstallieren.• Dieses Gerät sollte nicht ohne Beaufsichtigung vonkleinen Kindern oder gebrechlichen Personenbenutzt werden.• Um sicherzustellen, dass Kinder nicht mit demGerät spielen, sollten sie beaufsichtigt werden.ACHTUNG ACHTUNG ACHTUNG VORSICHT Verbotene Tätigkeiten Obligatorische Tätigkeiten Sicherheitshinweise Sicherheits- Hinweise

DEUTSCH Um Verletzungen des Benutzers oder anderer Personen sowie Sachschäden zu vermeiden, müssen diefolgenden Anweisungen befolgt werden.Unsachgemäße Benutzung, die auf der Nichtbeachtung dieser Anweisungen beruht, kann Verletzungen undBeschädigungen zur Folge haben. Die Schwere dieser Gefahren wird durch die folgenden Zeichen signalisiert:■ Die folgenden Anweisungen werden durch diese Zeichen klassifiziert.Stecken Sie den Netzsteckerordnungsgemäß in dieSteckdose.Schalten Sie das Gerät niemals durchHineinstecken bzw. Herausziehen desSteckers ein oder aus.Achten Sie darauf, dass Netzkabelnicht zu beschädigen und benutzenSie kein Kabel ohne Spezifikationen.• Andernfalls kann es zuStromschlägen oder aufgrundvon Wärmeerzeugung zu Brandkommen.• Es kann andernfalls zuStromschlägen oder aufgrundvon Wärmeerzeugung zu Brandkommen. Es kann andernfalls zu Stromschlägen oder Brand kommen. Wenn das Anschlusskabel beschädigt ist, musses durch ein spezielles Kabel ersetzt werden, dasSie vom Hersteller oder einem seinerServicepartner erhalten können. (Y Befestigung)Verändern Sie nicht die Länge desNetzkabels und schließen Sie das Gerätnicht an eine Mehrfachsteckdose an.Bedienen Sie das Gerät nicht mitnassen Händen und benutzen Siees nicht in feuchter Umgebung.Richten Sie den Luftstromnicht direkt auf Personen. Es kann andernfalls zu Stromschlägen oderaufgrund von Wärmeerzeugung zu Brand kommen.• Es kann andernfalls zuStromschlägen kommen.• Dies würde der Gesundheitschaden.Achten Sie darauf, das Gerätzu erden.Lassen Sie kein Wasser andie elektrischen Leitungenkommen.Installieren Sie stets einenLuftentweichungsschutzschalterund eine zugeordnete Schalttafel. Fehlende Erdung kann zu Stromschlägenführen. Es kann andernfalls zu Funktionsstörungenoder Stromschlägen kommen. Andernfalls besteht die Gefahr vonBrand und Stromschlägen.Sollten ungewöhnliche Geräusche oderGerüche aus dem Gerät herauskommen,ziehen Sie den Netzstecker.Benutzen Sie niemals einebeschädigte oder lose Steckdose.Öffnen Sie während des Betriebsnicht den Lufteinlass.• Es kann andernfalls zu Brandoder Stromschlägen kommen.• Es kann andernfalls zu Brandoder Stromschlägen kommen.• Es kann andernfalls zuStromschlägen kommen.Halten Sie Schusswaffen von demGerät fern.Achten Sie darauf, dass sich dasNetzkabel nicht in der Nähe vonHeizkörpern befindet.Halten Sie das Netzkabel fern von entflammbarenGasen und entzündlichen Substanzen (Benzol,Benzin, Verdünnungsmittel etc.).• Es kann andernfalls zu Brandkommen.• Es kann andernfalls zu Brandoder Stromschlägen kommen. Es kann andernfalls zuExplosionen oder Brand kommen.Dieses Zeichen weist auf die Gefahr von Tod oder schweren Verletzungen hin.Dieses Zeichen weist auf die Gefahr von Verletzungen oder Sachschäden hin.VORSICHT VORSICHT ACHTUNG ACHTUNG

Berühren Sie bei dem Entfernen des Filters nicht die Metallteile des Geräts. Reinigen Sie das Klimagerät nicht mit Wasser. Achten Sie auf gute Lüftung. wenn außer dem Luftreiniger auch eine Heizung eingeschaltet ist.

• Es kann andernfalls zu Verletzungen kommen.

• Wasser könnte in das Gerät eindringen und die Isolierung beschädigen. Es könnte zu Stromschlägen kommen.

• Es kann andernfalls Sauerstoffmangel entstehen. Vor der Reinigung des Geräts achten Sie darauf, den Netzschalter und den Trennschalter auszuschalten. Setzen Sie Haustiere oder Pflanzen nicht dem direkten Luftstrom aus. Benutzen Sie das Gerät nicht zur Kühlung von Tieren, Gemüse, Präzisionsmaschinen oder Kunstartikeln.

Aufgrund der hohen Geschwindigkeit des Ventilators kann es andernfalls zu Verletzungen kommen.

• Es kann andernfalls zu Verletzungen der Tiere bzw. Pflanzen kommen.

• Es kann andernfalls zu Schäden an den Tieren, am Gemüse oder an den Gegenständen kommen. Bei Sturm oder Wirbelsturm schalten Sie das Gerät aus und schließen Sie das Fenster. Fassen Sie beim Herausziehen des Netzkabels immer am Stecker an. Bei längerer Abwesenheit schalten Sie den Hauptschalter aus.

Andernfalls kann Feuchtigkeit austreten, und die Haushaltsmöbel können nass werden.

• Es kann andernfalls zu Stromschlägen oder Beschädigungen kommen.

• Es kann andernfalls zu Funktionsstörungen oder Brand kommen. Stellen Sie keine Hindernisse vor den Lufteinlass oder Luftaustritt. Vergewissern Sie sich, dass die Installationskonsole der Außeneinheit nicht durch langjährige Benutzung beschädigt ist. Achten Sie darauf, den Filter stets sicher in das Gerät einzusetzen, und reinigen Sie ihn einmal pro Woche.

• Es kann andernfalls zu Funktionsstörungen oder zu Unfällen kommen.

Wenn die Schäden nicht behoben werden, kann das Gerät durch Herunterfallen beschädigt werden.

• Die Benutzung ohne Filter kann zu Funktionsstörungen führen. Benutzen Sie keine aggressiven Reinigungsmittel wie Wachs oder Verdünnungsmittel, sondern nur ein weiches Tuch. Stellen Sie keine schweren Gegenstände auf das Netzkabel und achten Sie darauf, dass es nicht eingeklemmt wird. Trinken Sie nicht das aus dem Klimagerät ausgetretene Wasser.

• Die Oberfläche des Geräts kann andernfalls die Farbe ändern oder zerkratzt werden.

• Es besteht andernfalls die Gefahr von Brand oder Stromschlägen.

• Dies könnte zu Magenbeschwerden führen. Bei Gasaustritt öffnen Sie zur Belüftung das Fenster, bevor Sie das Klimagerät oder die Fernbedienung benutzen. Nehmen Sie das Gerät nicht auseinander und nehmen Sie keine Modifikationen daran vor.

• Es kann andernfalls zu Explosionen, Brand oder Stromschlägen kommen.

• Es kann andernfalls zu Funktionsstörungen oder Stromschlägen kommen. Wenn Sie eine Zelle aus dem Gerät herausnehmen, achten Sie darauf, dass Kinder sie nicht in den Mund stecken. Legen Sie sie an einen Platz, an dem Kinder sie nicht erreichen. Wenn Wasser o. ä. in das Gerät eintritt, schalten Sie den Netzschalter auf der Haupteinheit aus. Ziehen Sie den Netzstecker und wenden Sie sich an den Kundenservice.Vor der Inbetriebnahme Sicherheits- Hinweise

DEUTSCH Vorbereitung auf die Inbetriebnahme Wenden Sie sich für die Installation an einen Fachinstallateur.Stecken Sie den Netzstecker sicher in die Netzsteckdose.Benutzen Sie kein defektes oder nicht standardmäßiges Netzkabel.Schließen Sie das Gerät nicht an eine Mehrfachsteckdose an.Benutzen Sie kein Verlängerungskabel.Schalten Sie das Gerät nicht durch Hineinstecken bzw. Herausziehen des Steckers ein oder aus.

Benutzung Dem direkten Luftstrom über längere Zeit ausgesetzt zu sein, kann der Gesundheit schaden. Setzen SiePersonen, Tiere oder Pflanzen nicht über längere Zeit dem direkten Luftstrom aus.Bei gleichzeitigem Betrieb einer Heizung sorgen Sie für gute Belüftung des Raums, da es andernfalls zuSauerstoffmangel kommen kann.Benutzen Sie dieses Klimagerät nicht für unsachgemäße Zwecke (z. B. Aufbewahrung vonPräzisionsmaschinen, Lebensmitteln, Tieren oder Pflanzen). Eine solche Benutzung des Geräts kannschädigend sein.

Reinigung und Pflege Berühren Sie bei der Entfernung des Filters nicht die Metallteile des Geräts. Bei der Handhabung vonGegenständen mit scharfen Metallrändern können Verletzungen auftreten.Benutzen Sie zur Reinigung des Geräteinnern kein Wasser. Wird das Gerät Wasser ausgesetzt, kanndie Isolierung beschädigt werden, was Stromschläge verursachen kann.Vor der Reinigung des Geräts stellen Sie sicher, dass der Netzschalter und der Trennschalterausgeschaltet sind. Während des Betriebs dreht sich der Ventilator bei hoher Geschwindigkeit. Beiversehentlichem Einschalten des Netzschalters während der Reinigung der inneren Teile des Gerätsbesteht Verletzungsgefahr.

Kundendienst Wenden Sie sich für Reparaturen und Wartung an einen autorisierten Servicepartner.OFF MED FAN HIGH COOL LOW FAN LOW COOL MED COOL

Position und Funktion der Bedienelemente Betriebs- anweisung Bedienelemente Die Bedienelemente sehen wie in den folgenden Abbildungen aus.DEUTSCH ■ BETRIEBSARTEN Die Einstellungen High Cool ( ), Med Cool ( ) und Low Cool ( ) sorgen für Kühlung mit unterschiedlichen Ventilatorgeschwindigkeiten. Die Einstellungen Med Fan ( ) und Low Fan ( ) sorgen für Ventilation und Luftfilterung ohne Kühlung. In der Einstellung Off ( ) ist das Klimagerät ausgeschaltet. ANMERKUNG: Wenn Sie von Kühlung auf Off oder Ventilation umschalten, warten Sie mindestens 3 Minuten, bevor Sie wieder auf Kühlung zurückschalten. Kühlungsmodi Für normale Kühlung wählen Sie High Cool oder Med Cool aus und stellen Sie den Thermostat auf die mittlere Stufe. Für maximale Kühlung wählen Sie High Cool aus und stellen Sie den Thermostat auf den höchsten Wert. Für schwache & nächtliche Kühlung wählen Sie Low Cool aus und stellen Sie den Thermostat auf die mittlere Stufe. ■ THERMOSTAT Der Thermostat dient zur Aufrechterhaltung der Raumtemperatur. Der Kompressor sorgt dafür, dass die Temperatur stabil bleibt. Wenn Sie den Knopf auf eine höhere Stufe (nach rechts) stellen, wird die Innenluft kühler. Die Stufen 5 und 6 (die mittleren Stufen) sind die normale Einstellung für durchschnittliche Bedingungen. ■ AUTOMATISCHE SCHWENKBEWEGUNG Der Auto-Swing-Schalter steuert die horizontale Luftrichtung durch das Luftschwenksystem (nicht bei allen Modellen). ON ( ): Die automatische Schwenkbewegung ist aktiviert. OFF ( ): Die automatische Schwenkbewegung ist deaktiviert. VORSICHT Wenn Sie von Kühlung auf Off oder Ventilation umschalten, warten Sie mindestens 3 Minuten, bevor Sie wieder auf Kühlung zurückschalten.

AUTOMATISCHE SCHWENKBEWEGUNG (bei einigen Modellen) ON ( ): Der Luftstrom wird im COOL- oder HEAT-Modus automatisch geschwenkt. OFF ( ): Die Schwenkbewegung wird gestoppt.

• THERMOSTAT Stellen Sie den Thermostat-Knopf auf die gewünschte Stufe. Die voreingestellte Position ist eine normale Einstellung für durchschnittliche Bedingungen. Sie können diese Einstellung bei Bedarf je nach der von Ihnen bevorzugten Temperatur ändern. Der Thermostat steuert automatisch den Kühlungs- oder Heizungsbetrieb. Der Ventilator ist ständig in Bewegung, solange das Klimagerät eingeschaltet ist. Wenn der Raum zu warm ist, drehen Sie den Thermostat im Uhrzeigersinn. Wenn der Raum zu kalt ist, drehen Sie den Thermostat gegen den Uhrzeigersinn.

• HEIZUNGSLAMPE ( ) Wenn der Heizungsbetrieb eingeschaltet ist, leuchtet die grüne Lampe. Wenn sich Frost auf dem Wärmeaustauscher der Außeneinheit bildet, wird automatisch entfrostet und die grüne Lampe erlischt. Das Gerät gibt möglicherweise ein zischendes Geräusch ab, und der Ventilatormotor wird 1 bis 10 Minuten lang gestoppt. Dies sollte nicht als Problem betrachtet werden. Nach dem Entfrosten beginnt der Heizungsbetrieb wieder.

• BETRIEBSARTEN OFF ( ) : Schaltet das Klimagerät aus. ( ) : aktiviert schwache Ventilation ohne Kühlung. ( ) : Aktiviert Kühlung bei niedriger Ventilatorgeschwindigkeit. ( ) : Aktiviert Kühlung bei hoher Ventilatorgeschwindigkeit. ( ) : Aktiviert Heizung bei niedriger Ventilatorgeschwindigkeit. ( ) : Aktiviert Heizung bei hoher Ventilatorgeschwindigkeit. VORSICHT Wenn Sie von Kühlung auf Off oder Ventilation umschalten, warten Sie mindestens 3 Minuten, bevor Sie wieder auf Kühlung zurückschalten.

Die Bedienelemente sehen wie in den folgenden Abbildungen aus. LOW FAN LOW COOL HIGH COOL LOW HEAT HIGH HEAT Bedienelemente Thermostat OperationFunktionen der Fernbedienung Betriebs- anweisung

Die Fernbedienung und das Steuerpult sehen wie in den folgenden Abbildungen aus.POWERDiese Taste dient zum Ein- und Ausschalten des Geräts.BETRIEBSART-WAHLSCHALTERDie Heizungsfunktion ist nur bei einigen Modellen verfügbar.Wählen Sie den Cool-Modus, um den Raum zu kühlen.Wählen Sie den Heat-Modus, um den Raum zu beheizen.Wählen Sie den Fan-Modus, um den Raum zu ventilieren.ZEITSCHALTERMit Hilfe des Zeitschalters kann eine gewünschte Zeit eingegeben werden, zu der das Gerät automatisch ein-bzw. ausgeschaltet werden soll. Es werden volle Stunden eingestellt, die Höchstdauer beträgt 12 Stunden.Die Temperatur steigt nur um 2°C an und anschließend nicht weiter.

Dry-Modus wird verwendet, um Feuchtigkeit aus dem Raum ohne zusätzliche Kühlung zu entfernen. Sobald die eingestellte Temperatur erreicht ist, den Kompressor und Ventilator schaltet Verkehr. Lüftergeschwindigkeit ist voreingestellt und können nicht eingestellt werden.Cool-ModusHeat-ModusDry-ModusFan-Modus DEUTSCH10 VENTILATORGESCHWINDIGKEITSTASTE Wenn Sie die Leistung der Kühlung bzw. Heizung stärker einstellen möchten, wählen Sie eine höhere Ventilatorgeschwindigkeit. Kühlungsmodell: 3 Stufen (Hoch F3 → Niedrig F1 → Mittel F2). Heizungsmodell: 2 Stufen (Hoch F2 → Niedrig F1). TEMPERATUREINSTELLUNG Der Thermostat prüft die Raumtemperatur und sorgt für die Aufrechterhaltung der gewünschten Temperatur. Der Thermostat kann auf 16-30°C eingestellt werden. Das Gerät braucht zirka 30 Minuten, um die Raumtemperatur um 1°C zu verändern. SCHWENK-TASTE (bei einigen Modellen) Durch Betätigung dieser Taste wird die automatische Schwenkbewegung der Luftleitbleche aktiviert. Wenn diese Option deaktiviert wird, bleiben die Luftleitbleche in der letzten Position stehen und die Luft strömt in die entsprechende Richtung. FERNBEDIENUNGSSENSOR

Schieben Sie den Deckel des Batteriefachs auf der Rückseite der Fernbedienung mit dem Daumen auf. Achten Sie auf korrekte Polung und benutzen Sie zwei neue AAA-Batterien mit 1,5 V. Setzen Sie den Deckel des Batteriefachs wieder auf.

Im Falle eines Stromausfalls dient diese Taste dazu, das Gerät bei Wiederherstellung des Stroms automatisch neu zu starten, wobei die vorherigen Einstellungen erhalten bleiben. ANMERKUNG: Benutzen Sie keine aufladbaren Batterien. Vergewissern Sie sich, dass beide Batterien neu sind.

Wenn das Klimagerät über längere Zeit nicht benutzt wird, nehmen Sie die Batterien aus dem Fach der Fernbedienung, damit sie sich nicht entladen. Halten Sie die Fernbedienung fern von extrem heißen oder feuchten Orten. Um die einwandfreie Funktionsfähigkeit der Fernbedienung zu bewahren, setzen Sie den Fernbedienungssensor nicht dem direkten Sonnenlicht aus.

• Die Fernbedienung kann mit Hilfe einer Halterung an der Wand befestigt werden. Einsetzen der Batterien für die Fernbedienung Neustart-TasteSCHLIESSEN ABZUG ÖFFNEN Einstellen der Richtung des Luftstroms Betriebs- anweisung Pflege und Wartung Pflege und Wartung

DEUTSCH Regulierung des Abzugs Der Abzugsregler befindet sich über den Drehknöpfen. Um die maximale Kühlleistung zu erhalten, schließen Sie den Abzug, so dass die Innenluft zirkuliert. Öffnen Sie den Abzug, um verbrauchte Luft hinauszulassen. Einstellen der Luftrichtung Durch Verstellen der Luftleitbleche kann die Richtung des Luftstroms eingestellt werden. Auf diese Weise kann auch die Kühlleistung des Klimageräts erhöht werden. Horizontale Einstellung des Luftstroms Durch Verstellen der Luftleitbleche nach links oder rechts wird die horizontale Richtung des Luftstroms eingestellt. Vertikale Einstellung des Luftstroms Durch Verstellen der Luftleitbleche nach oben oder unten wird die vertikale Richtung des Luftstroms eingestellt. Die Luftleitbleche können nach oben und unten sowie nach rechts und links verstellt werden. Empfohlene Ausrichtung der Luftleitbleche Um die maximale Kühlleistung zu erreichen, richten Sie die Luftleitbleche nach unten. Vor der Reinigung des Klimageräts schalten Sie den Netzschalter aus und ziehen Sie den Netzstecker. Gitter und Gehäuse Benutzen Sie zur Reinigung Wasser und mildes Reinigungsmittel. Verwenden Sie kein Bleichmittel oder scharfes Reinigungsmittel. Kühlschlange Reinigen Sie regelmäßig die Kühlschlange an der Rückwand. Sollte sie durch Schmutz oder Ruß verstopft sein, lassen Sie sie professionell mit Dampf reinigen. Für eine professionelle Reinigung wenden Sie sich an Ihren Händler oder einen Servicepartner. Um den Abzug zu öffnen, ziehen Sie den Regler zu sich heran. Um den Abzug zu schließen, schieben Sie den Regler hinein.ABTROPFBLECHABFLUSSSCHLAUCHSCHRAUBEAbflussrohrVerschlusskappe

Luftfilter Um die optimale Leistung des Klimageräts zu bewahren, sollte der Luftfilter mindestens einmal in zwei Wochen (oder bei Bedarf) geprüft und ausgewechselt werden. Entfernen des Filters Um die Wartung nach der Installation zu erleichtern, kann das Gitter sowohl von oben als auch von unten aus geöffnet werden. Öffnen Sie das Einlassgitter, indem Sie die Vorderwand an der oberen oder unteren Seite (je nach Art der Installation) nach vorne zi ehen. Halten Sie sich an die Anweisungen im Abschnitt Benutzung des umkehrbaren Einlassgitters in der Installationsanleitung. Ziehen Sie leicht an der Lasche, um den Filter zu lösen. Ziehen Sie den Filter in die Richtung der Öffnung. Reinigen Sie den Filter mit warmem Seifenwasser. Die Wassertemp eratur sollte niedriger als 40°C sein. Spülen Sie den Filter ab und schütteln Sie das Wasser ab. Lassen Sie den Filter trocknen, bevor Sie ihn wieder in das Gerät einsetzen.

Wasserablass (Optional) Bei hoher Feuchtigkeit kann die Bodenwanne überlaufen. Um das überschüssige Wasser abzulassen, nehmen Sie die Verschlusskappe von der Abflussöffnung und setzen Sie das Abflussrohr an. Setzen Sie das mitgelieferte Abtropfblech in den Luftaustritt o der auf die Absperrvorrichtung. Entfernen Sie den Gummistöpsel in der Bodenwanne. Befestigen das Abtropfblech mit 4 (oder 2) Schrauben in der Ecke, in der Sie den Stöpsel entfernt haben. Schließen Sie den Abflussschlauch an die Öffnung im Abtropfblech an. Sie können sich einen Ihren Bedürfnissen entsprechenden Abflussschlauch bei einem Fachhändler in Ihrer Nähe besorgen. (Der Abflussschlauch wird nicht mitgeliefert.) Wählen Sie unter den folgenden Abbildungen (je nach den zur Verfügung stehenden Löchern) die am besten geeignete Methode zur Befestigung des Abtropfblechs am Gerät aus.

DEUTSCH Produktmerkmale VORSICHT Sie haben ein Fensterklimagerät gekauft und es von einem Fachinstallateur installieren lassen. Dieses Gerät muss gemäß den nationalen Verdrahtungsvorschriften installiert werden. In dieser Installationsanleitung werden die Produktmerkmale erläutert.

14. VERFLÜSSIGERHauptstromquelle

Schaumstoffschicht Schaumstoffschicht Abtropfblech Abtropfblech Schraube Schraube (Für Vordergitter, L: 10 mm, 1EA) (Für Vordergitter, L: 10 mm, 1EA) (Für andere Modelle) (Für andere Modelle) (L: 8 mm, 4EA) (L: 8 mm, 4EA) (L: 30 mm, 5EA) (L: 30 mm, 5EA) Trennschalter Benutzen Sie einen Trennschalter oder eine Zeitverzögerungssicherung. Hinweis: Bei manchen Modellen (21.000 ~ 26.000 Btu/h) muss ein 20A Schutzschalter verwendet werden.

Installation des Trennschalters und benötigte Bauteile Halten Sie sich bei der Installation genau an die folgenden Anweisungen. Ein Trennschalter muss zwischen der Stromquelle und dem Gerät installiert werden, wenn der Stecker nicht benutzt wird. (Siehe unten stehende Zeichnung).10~15 mmÜber 50 cm ZAUN SONNENDACHGEKÜHLTE LUFT 70-150 cmWASSERWAAGE1/4 BLASEWeißes SchaumstoffpolsterTransportschraubenSCHAUMSTOFF-SCHICHTWÄRMEAB-STRAHLUNG Installationsschritte Installations- anleitung

DEUTSCH Wahl des Standorts Um einen gute Passung zu gewährleisten, messen Sie den für die Installation zur Verfügung stehenden Raum genau ab. Um Vibration und Lärm zu vermeiden, muss das Klimagerät fest angebracht sein.Vermeiden Sie es, das Gerät direktem Sonnenlichtauszusetzen.Entfernen Sie alle eventuellen Hindernisse von der Rückwanddes Geräts. Es muss ein Freiraum von mindestens 50 cm hinter dem Gerät vorhanden sein. Gegenstände, die den Luftstrom behindern, können die Kühlleistung des Geräts einschränken.Das Gerät sollte mit einer leichten Neigung nach hinteninstalliert werden (ca. 3°), damit das Kondenswasser ablaufenkann (ca. 10-15 mm oder _ Blase der Wasserwaage).ANMERKUNG: Das Außengitter muss ins Freie weisen, damitdie Luft abgelassen werden kann.discharge.

Herausnehmen des Klimageräts aus dem Gehäuse Lösen Sie zwei Schrauben an der Rückseite des Gehäuses. Lösen Sie zwei Schrauben auf jeder Seite des Gehäuses. Bewahren Sie sie für eine spätere Benutzung auf. Nehmen Sie das Klimagerät aus dem Gehäuse, indem Sie am Griff der Bodenwanne ziehen und mit der anderen Hand das Gehäuse festhalten.Entfernen Sie das weiße Schaumstoffpolster vom Verdichter. (Bei einigen Modellen)

Befestigung des Abtropfblechs (Optional) Das Abtropfblechen dient zum Auffangen von Kondenswasser. Bei hoher Feuchtigkeit kann die Bodenwanne überlaufen. Das Abtropfblech kann im Umkehrmodus auch überschüssiges Wasser auffangen (nur bei Umkehrzyklus-Modellen). Um das überschüssige Wasser abzulassen, entfernen Sie die Verschlusskappe auf der Rückwand des Geräts und befestigen Sie das Abflussrohr folgendermaßen:

1. Entfernen Sie das Abtropfblech, dass sich im Luftaustritt oder auf der Absperrvorrichtung befindet.

2. Ziehen Sie den Gummistöpsel aus dem Loch in der Bodenwanne. (Nicht bei allen Modellen anwendbar)

3. Befestigen Sie das Abtropfblech mit 2-4 Schrauben in der linken Ecke des Gehäuses.4. Schließen Sie den Abflussschlauch an das Loch in der Bodenwanne an. Sie können sich einen Ihren Bedürfnissen entsprechenden Abflussschlauch bei einem Fachhändler in Ihrer Nähe besorgen. (Der Abflussschlauch wird nicht mitgeliefert.)ABDICHTUNG AM ÄUSSEREN WANDRAHMEN ODER STURZABDICHTUNG AM ÄUSSEREN WANDRAHMEN ODER STURZANMERKUNG:ABFLUSSRINNE Empfohlene Installationsmethode in Fachwerkwänden, Zwischenwänden oder Fenstern Alternative Installationsmethode, wenn keine äußere Stütze verwendet werden kann. ABFLUSSRINNESTABILER HOLZRAHMEN TRAGARME (EINER AUF JEDER SEITE)MASSIVE HOLZSTÜTZEmindestens 100 mm LUFTEINLASSLUFTEINLASSLUFTAUSTRITTLUFTEINLASSOPTION A100mm100mmLUFTLEITBLECHVORDERSEITE ZIEGELWANDZIEGELWAND ZIEGELWANDZIEGELWAND LUFTEINLASS LUFTEINLASSLUFTAUSTRITTDRAUFSICHTOPTION BANMERKUNG: DAS GERÄT VON UNTEN DURCH EINEN MASSIVEN RAHMEN ODER VON OBEN DURCH EINE AN EINEM MASSIVEN TRÄGER BEFESTIGTE AUFHÄNGUNG GESTÜTZT WERDEN. STABILER HOLZ-RAHMEN RINGS UM DAS GERÄTFACHWERK-WAND ODER ZWISCHENWANDÄUSSERER STÜ-TZRAHMEN AM SCHWERPUNKT ALS ALTERNATIVE KÖNNEN TRA-GARME VERWENDET WERDEN, WIE SIE AUF DER UNTEN STEHEN-DEN ABBILDUNG ZU SEHEN SINDACHTEN SIE DARAUF, DASS DIE LUFTLEITBLE-CHE SICH VOLLSTÄNDIG AUSSERHALB DER WAND BEFINDEN.FACHWERKWAND ODER ZWISCHEN- WAND 45°-AUSSCHNITT IM MAUERSTEIN ZUR FREIMACHUNG DER LUFTLEITBLECHE45°-AUSSCHNITT IM MAUERSTEIN ZUR FREIMACHUNG DER LUFTLEITBLECHE

Installation des Gehäuses Einsetzen des Geräts in das Gehäuse Einsetzen des Geräts in die Wand Schritt 1 Nehmen Sie das Klimagerät aus der Verpackung und ziehen Sie es aus dem Gehäuse heraus. Schritt 2 Bereiten Sie die Öffnung in der Wand vor. Achten Sie darauf, dass das Gerät nach unten hin sicher gestützt wird, dass an der Oberseite ein minimaler Freiraum besteht und dass die Lufteinlassleitbleche genügend Freiraum haben, wie es auf den Abbildungen zu sehen ist. Löcher in der Wand, die von außen in den Hohlraum führen, sollten abgedichtet werden. Das Gehäuse sollte um etwa 5 mm nach hinten geneigt sein, damit das während des Betriebs entstehende Wasser ablaufen kann. Schritt 3 Setzen Sie das Gehäuse in die Wand und befestigen Sie es. Vergewissern Sie sich, dass die Schaumstoffdichtungen nicht beschädigt sind. Dichten Sie alle Löcher auf der Innen- und Außenseite ab, um eine einwandfreie Ästhetik sowie Schutz gegen Wetter, Insekten und Nagetiere zu gewährleisten. Schieben Sie das Gerät in das Gehäuse, bis es an die Rückwand stößt. Achten Sie darauf, dass die Schaumstoff-Dichtungsstreifen am Gehäuse nicht verrutschen. Schließen Sie das Klimagerät ans Stromnetz an und ziehen Sie den überschüssigen Teil des Kabels unter das Klimagerät oder das Steuergehäuse. Schließen Sie den Riegel an der Unterkante des Gehäuses und befestigen Sie es mit der mitgelieferten Schraube an der Unterlage. Nehmen Sie die Vorderwand aus der Verpackung und setzen Sie sie so ein, wie es in der Betriebsanweisung beschrieben wird. Schalten Sie das Gerät ein. Überprüfen Sie den Betrieb des Geräts und vergewissern Sie sich, dass es nicht vibriert. Bringen Sie die Abflussrinne am Gehäuse an und legen Sie, wenn nötig, eine Abflussleitung zu einer geeigneten Stelle.

Befestigung des Klimageräts im Gehäuse Schieben Sie das Klimagerät in das Gehäuse. Befestigen Sie die vorher gelösten Schrauben wieder auf beiden Seiten des Gehäuses. VORSICHT: Das Netzkabel muss an einen unabhängigen Schaltkreis angeschlossen werden. Stopfen Sie den Schaumstoff zwischen die Oberwand des Geräts und die Hauswand, um zu vermeiden, dass Luft und Insekten in den Raum eindringen. Bevor Sie das Vordergitter anbringen, ziehen Sie – wie auf der Abbildung gezeigt wird – den Abzugsregler heraus, der sich über den Drehknöpfen befindet. (Bei einigen Modellen) Befestigen Sie das Vordergitter am Gehäuse, indem Sie die Laschen am Gitter in die Schlitze auf der Vorderkante des Gehäuses stecken. Schieben Sie das Gitter hinein, bis es einrastet. Um das Vordergitter vom Gehäuse abzunehmen, schieben Sie das Gitter nach rechts und ziehen Sie es zu sich heran. Heben Sie das Einlassgitter an und befestigen Sie das Vordergitter mit einer Schraube (L: 10 mm). Lassen Sie das Einlassgitter wieder herunter.

Netzkabel Schraube Schraube Schaumstoff18 Umkehrbares Einlassgitter Installations- anleitung Benutzung des umkehrbaren Einlassgitters (bei einigen Modellen) Öffnung des Vordergitters nach oben: Montieren Sie das Einlassgitter von dem Vordergitter ab.Entfernen Sie die Beschläge, indem Sie die Schraubenmit einem Senkschraubendreher lösen.Drehen Sie das Einlassgitter um und stecken Sie dieHaken in die unteren Löcher des Vordergitters.Setzen Sie den Filter ein.Öffnung des Vordergitters nach unten: Wenn das Vordergitter nach unten geöffnet werden soll,braucht nichts verändert zu werden. (Werkseinstellung)

1Probleme und Lösungsvorschläge Allgemeine Hinweise

DEUTSCH Bevor Sie den Kundendienst rufen, überprüfen Sie bitte die folgende Liste von Problemen und Lösungsvorschlägen. Das Klimagerät arbeitet normal, wenn Sie

• Ein klickendes Geräusch hören. Dieses Geräusch entsteht durch Wasser, das an regnerischen Tagen oder bei hoher Feuchtigkeit vom Verflüssiger aufgenommen wird. Diese Funktion dient dazu, die Feuchtigkeit aus der Luft zu filtern und die Kühlleistung zu verbessern.

• Das Klicken des Thermostats hören. Dieses Geräusch entsteht beim Start und bei der Beendigung des Verdichterzyklus.

• Wasser von der Rückwand des Geräts tropfen sehen. Bei hoher Feuchtigkeit oder an regnerischen Tagen kann sich Wasser in der Bodenwanne ansammeln, so dass es überläuft und von der Rückwand heruntertropft.

• Die Bewegung des Ventilators hören, während der Verdichter keine Geräusche macht. Dies ist der normale Betriebszustand. Folgende Erscheinungen können auf unnormalen Betrieb hinweisen. Problem Mögliche Ursachen Lösungsvorschläge ■ Das Netzkabel ist nicht richtig oder gar nicht angeschlossen. ■ Die Sicherung ist durchgebrannt bzw. der Trennschalter ist ausgelöst. ■ Stromausfall ■ Der Luftstrom wird behindert. ■ Der Thermostat könnte nicht kühl genug eingestellt sein. ■ Der Luftfilter ist schmutzig. ■ Das Klimagerät wurde gerade erst eingeschaltet. ■ Kalte Luft entweicht. ■ Die Kühlschlangen sind vereist. ■ Die Kühlschlangen sind vereist.

• Vergewissern Sie sich, dass das Netzkabel an die Steckdose angeschlossen ist.

• Überprüfen Sie die Sicherung/den Trennschalter und ersetzen Sie die Sicherung oder setzen Sie den Trennschalter zurück.

• Bei Stromausfall schalten Sie den Hauptschalter aus. Wenn der Strom wieder hergestellt ist, warten Sie 3 Minuten, bevor Sie das Gerät wieder einschalten, um eine Überlastung des Verdichters zu verhindern.

• Entfernen Sie Hindernisse wie Gardinen, Rouleaus, Möbel o. ä. vor dem Klimagerät.

• Stellen Sie den Drehknopf auf eine höhere Stufe. Die höchste Stufe bietet die maximale Kühlung.

• Reinigen Sie den Filter alle 2 Wochen. Konsultieren Sie den Abschnitt Pflege und Wartung (T. 11) in diesem Handbuch.

• Das Klimagerät braucht nach dem Einschalten eine gewisse Zeit, um den Raum zu kühlen.

• Überprüfen Sie, ob offene Widerstände und Rückläufe von kalter Luft vorhanden sind.

• Schließen Sie den Abzug.

• Siehe „Auf dem Klimagerät bildet sich Eis“.

• Eis kann den Luftstrom versperren und dadurch eine einwandfreie Kühlung verhindern. Stellen Sie den Ventilator auf MED oder HIGH und den Thermostat auf 1 oder 2, bis das Eis schmilzt. Das Klimagerät arbeitet nicht. Das Klimagerät kühlt nicht. Auf dem Klimagerät bildet sich Eis.
