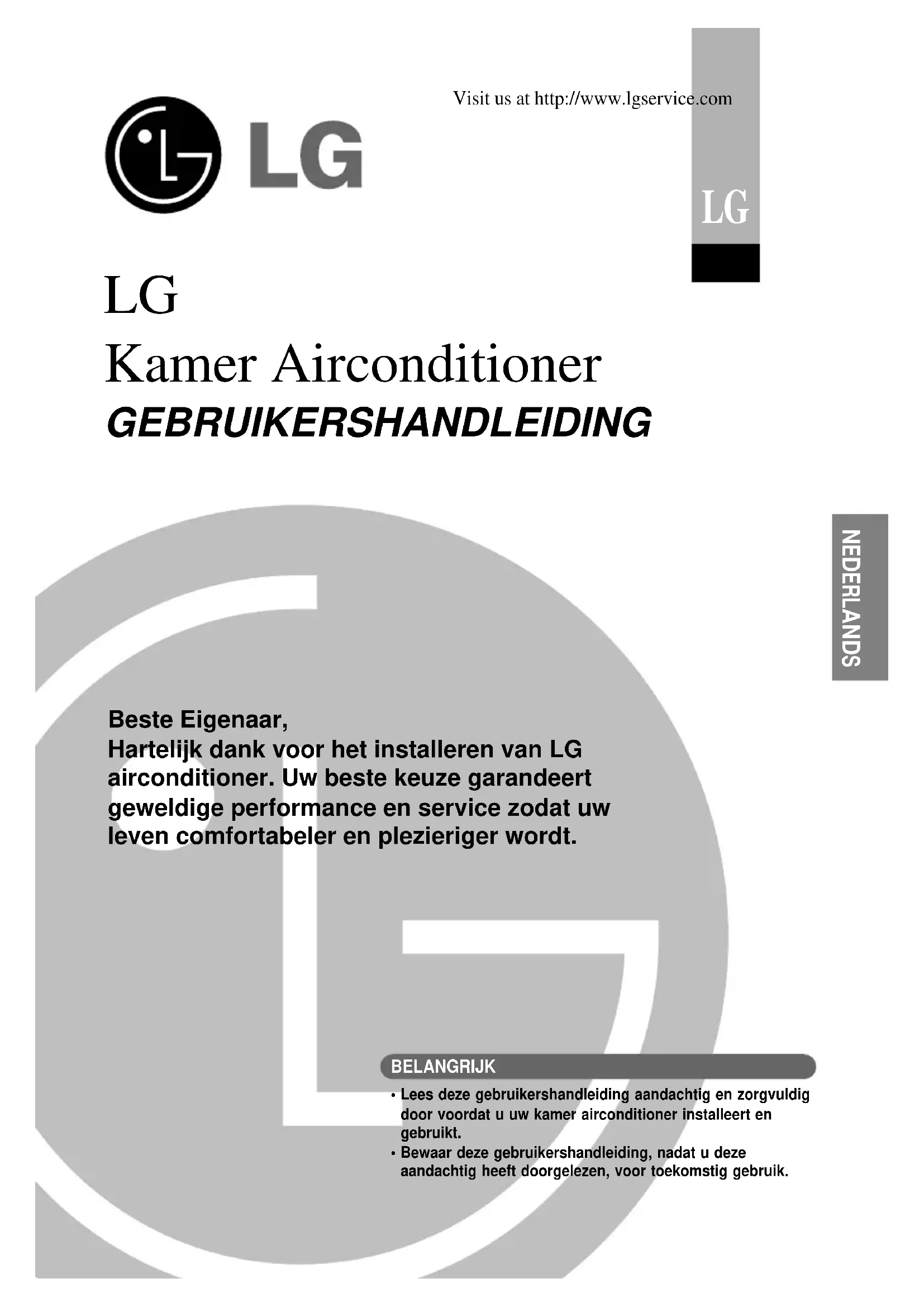

GEBRUIKSAANWIJZING BSNH0964DM0 LG

Visit us at http://www.lgservice.com BELANGRIJK• Lees deze gebruikershandleiding aandachtig en zorgvuldig door voordat u uw kamer airconditioner installeert en gebruikt.• Bewaar deze gebruikershandleiding, nadat u deze aandachtig heeft doorgelezen, voor toekomstig gebruik. Beste Eigenaar, Hartelijk dank voor het installeren van LG airconditioner. Uw beste keuze garandeert geweldige performance en service zodat uw leven comfortabeler en plezieriger wordt.2 Kamer Airconditioner Kamer Airconditioner Gebruikershandleiding INHOUD

VOOR UW ADMINISTRATIE

Noteer hier uw model en serienummer: Modelnr # Serienr # Deze kunt u vinden op de sticker aan de zijkant van elk toestel. Naam Winkel Aankoopdatum

Niet uw kassabon aan deze pagina zodat u deze bij de hand heeft in het geval u een beroep doet op de garantie.

LEZE DEZE HANDLEIDING

In deze handleiding treft u nuttige tips betreffende juist gebruik en onderhoud van uw airconditioner. Een beetje voorkomend onderhoud van uw kant kan u veel geld en tijd besparen, en de levensduur van de airconditioner verlengen. U zult in het hoofdstuk “problemen oplossen” veel antwoorden op veel problemen aantreffen. Als u eerst de tabel in dit hoofdstuk bekijkt, hoeft u misschien helemaal niet voor service te bellen. VOORZORGSMAATREGELEN

• Neem contact op met een erkende elektricien voor reparatie en onderhoud van dit toestel.

• Neem contact op met een installateur voor installatie van dit toestel.

• De airconditioner is niet bedoeld om zonder toezicht gebruikt te worden door jonge kinderen of incapabele personen.

• Houd toezicht bij jonge kinderen opdat ze niet met de airconditioner spelen.

• De stroomkabel dient in geval van beschadiging vervangen te worden door erkend personeel, dat alleen gebruik maakt van echte vervangingsonderdelen. A. Veiligheidsmaatregelen ......................3 B.Elektrische Veiligheid ..........................6 Tijdelijk gebruik van een Adapter ..........6 Tijdelijk gebruik van een verlengkabel ..6 Gebruikte symbolen in deze handleiding

• C. Product Introductie p. 7
• Toestellen voor in huis p. 7
• Gebruik Indicatie Lampen p. 8
• Toestel voor buitenshuis p. 8
• D. Gebruiksinstructies p. 9
• De Batterijen Plaatsen Onderhoud Draadloze Afstandsbediening p. 9

• Geforceerd Gebruik p. 14
• Slaapmodus p. 15
• Huidige Tijd Instellen p. 15
• Timer Instellen p. 15
• Luchtstroom richting Verticaal/Horizontaal (Optioneel) p. 16
• Luchtcirculatie Modus p. 16
• Auto Herstart Functie p. 16
• E. Onderhoud en Service p. 17
• Toestel voor in huis p. 17
• Toestel voor buitenshuis p. 19
• Gebruikstips! p. 19
• Zelfdiagnose Functie p. 19
• Problemen Oplossen! Bespaar tijd en geld! p. 20
• Bel onmiddellijk de servicedienst in de volgende situaties Gebruikershandleiding 3Veiligheidsmaatregelen NEDERLANDS Veiligheidsmaatregelen Volg onderstaande instructies op om verwondingen aan de gebruiker of andere personen en schade aan eigendommen, te voorkomen. ■ Onjuist gebruik veroorzaakt door het negeren van instructies zullen schade en verwondingen veroorzaken. De mate van ernst wordt door de volgende symbolen aangegeven. ■ ∑ Betekenis van symbolen die in deze handleiding gebruikt worden. WAARSCHUWING VOORZICHTIG Dit symbool betekent de mogelijkheid op overlijden of ernstige verwondingen. Dit symbool betekent de mogelijkheid op verwondingen of schade. Doe dit niet. Volg Instructies op. WAARSCHUWING Gebruik altijd een geaarde stekker enstopcontact.• Het risico op elektrische schokken isaanwezig.Gebruik geen kapotte of te laagingeschaalde stop. Gebruik een correctingeschaalde stop en zekering. • Het risico op elektrische schokken of brand isaanwezig.Gebruik geen meervoudigestopcontacten. Sluit dit apparaat altijdaan op een toegewezen circuit en stop.• Dit kan elektrische schokken of brandveroorzaken.Neem voor elektrisch werk contact op met dewinkelier, verkoper, een erkende elektricien, ofeen goedgekeurd Servicecentrum. Probeer hetproduct niet zelf te demonteren of te repareren.• Het risico op elektrische schokken of brand isaanwezig.Aard het product altijd zoals aangegeven inde bekabelingsdiagram. Sluit de aardekabelniet aan op gas of waterleidingen,bliksemafleiders of telefoonlijnen.• Het risico op elektrische schokken of brand isaanwezig.Installeer het paneel en de klep van decontroledoos goed vast. • Door stof en water etc, bestaat er een kansop elektrische schokken of brand.Gebruik de juist stop of zekering.• Het risico op elektrische schokken of brand isaanwezig.Pas de stroomkabel niet aan en verleng dezeniet. Indien de stroomkabel beschadigd is,versleten, er krassen op zijn, of het rubbereraf is, dient deze vervangen te worden.• Het risico op elektrische schokken of brand isaanwezig.Neem altijd contact op met de winkelierof een goedgekeurd Servicecentrum voorinstallatie, verwijdering of opnieuwinstalleren van dit product.• Het risico op brand, elektrische schokken,explosies of verwondingen is aanwezig.Plaats het product niet op een kapotteinstallatiesteun. Let op dat de ruimte waarin uinstalleert niet door de tijd verslechterd. • Het product kan vallen.Plaats het buitenshuis toestel nooit opeen verplaatsbare basis of op een plekwaar het kan vallen.• Het product kan beschadigd raken door deval, en zelfs verwondingen of overlijden vaneen persoon tot gevolgd hebben.Indien het product doorweekt is (overstroming ofondergedompeld) met water, neem dan contact opmet een goedgekeurd Servicecentrum voor reparatie,voordat u het product weer gebruikt.• Het risico op brand of elektrische schokken isaanwezig.De step up condensator van hetbuitenhuismodel voorziet in hoge voltageelektriciteit voor de elektrische onderdelen.Let op dat u de condensator volledigontlaadt voordat u reparaties gaat uitvoeren.• Een opgeladen condensator kan elektrischeschokken veroorzaken.Gebruik de bijgeleverde installatiekit voorhet installeren van dit product.• Het toestel kan anders vallen en ernstigeverwondingen veroorzaken.Let op dat u alleen de onderdelengenoemd in de svc onderdelen lijstgebruikt. Probeer dit product nooit aan tepassen.• Het gebruik van onjuiste onderdelen kanleiden tot elektrische schokken, te hoge hitte,of brand.4 Kamer Airconditioner Veiligheidsmaatregelen Binnenshuis/buitenshuis verbindingen dienen goed vast te zitten en de kabel dient zo gelegd te worden dat er geen kracht op staat vanaf de aansluitingsterminals. p. 20

• Onjuiste of losse verbindingen kunnen hitte of brand veroorzaken. Zorg voor een veilige verwijdering van verpakkingsmateriaal, zoals schroeven, spijkers, batterijen, gebroken spullen etc, na de installatie of svc en gooit de plastic verpakkingszakken weg.

• Kinderen kunnen hier mee spelen en zichzelf verwonden. Let op dat de stekker niet vies, los of kapot is, en steek deze daarna pas in het stopcontact.

• Vieze, losse, of kapotte stekkers kunnen elektrische schokken of brand veroorzaken. Controleer regelmatig de gebruikte koelvloeistof. Lees het label op het product.

Het gebruik van onjuiste koelvloeistof kan er toe leiden dat het product niet meer functioneert. Gebruik geen beschadigde stroomkabel, stekker of stopcontact.

• Het risico op elektrische schokken of brand is aanwezig. Raak het product niet aan, repareer niet en gebruik niet met natte handen. Houd de stekker vast met de hand bij het verwijderen.

• Het risico op elektrische schokken of brand is aanwezig. Plaats geen kachel of andere hittebronnen naast de stroomkabel.

• Het risico op elektrische schokken of brand is aanwezig. Let op dat er geen water in de elektrische onderdelen terecht komt. Plaats het product uit de buurt van waterbronnen.

• Het risico op elektrische schokken, brand, of uitval van het product is aanwezig. Berg geen ontvlambare gassen of explosieve materialen op in de buurt van het toestel.

• Het risico op brand is aanwezig. Gebruik het product niet lange tijd in een afgesloten ruimte. Zorg voor voldoende ventilatie.

• Een tekort aan zuurstof kan ontstaan, en derhalve uw gezondheid beschadigen. Open het voorste rooster van het product niet tijdens gebruik (Raak de elektrostatische filter niet aan, indien het product dit bevat).

• Het risico op persoonlijke verwondingen, elektrische schokken of uitval van het product is aanwezig. Schakel het apparaat onmiddellijk uit en verwijder de stekker uit het stopcontact indien er rare geluiden, geuren of rook uit het apparaat komt.

• Het risico op brand of elektrische schokken is aanwezig. Ventileer de ruimte regelmatig, vooral als dit product samen met een oven of hittebron gebruikt wordt.

• Een tekort aan zuurstof kan ontstaan, en derhalve uw gezondheid beschadigen. Schakel de stroom uit en trek de stekker uit het stopcontact tijdens het reinigen of repareren van dit product.

• Het risico op elektrische schokken is aanwezig. Indien het product langere tijd niet gebruikt wordt, trek dan de stekker uit het stopcontact of schakel de kachel uit.

• De kans bestaat dat het product beschadigd raakt of uitvalt, of onbedoeld inschakelt. Let op dat niemand, vooral kinderen, per ongeluk stapt of valt op het buitenshuis toestel.

• Dit kan persoonlijke verwondingen en product beschadigingen tot gevolg hebben. Let op dat de kabel niet uitgetrokken of beschadigd kan raken tijdens gebruik.

• Het risico op brand of elektrische schokken is aanwezig. Plaats NIETS op de stroomkabel.

• Het risico op brand of elektrische schokken is aanwezig. Schakel het product niet IN of UIT met behulp van de stekker.

• Het risico op elektrische schokken of brand is aanwezig. Schakel, indien er gas lekt, het gas uit en open een raam ter ventilatie voordat u het product weer inschakelt.

• Gebruik geen telefoon en schakel geen knoppen in of uit. Het risico op explosie of brand is aanwezig. VOORZICHTIG Er zijn twee of meer mensen nodig om het product op te tillen en te vervoeren.

• Voorkom persoonlijke verwondingen. Plaats het product niet op een plek waar het direct wordt blootgesteld aan zeewind (zout).

• Het product kan gaan roesten. Plaats de afvoerbuis zo dat het water goed afgevoerd wordt.

• Een slechte verbinding zorgt voor lekkages. Houd het product altijd waterpas, ook tijdens het installeren.

• Voorkom trillingen en lawaai. Plaats het product niet op een plek waar het lawaai of de hete lucht de buurt kunnen storen.

• Dit kan ruzie met uw buren veroorzaken. Controleer altijd voor gas (koelvloeistof) lekkages na installatie of reparatie van het product.

• Een laag koelvloeistofniveau zorgt ervoor dat het product niet functioneert.Gebruikershandleiding 5 Veiligheidsmaatregelen NEDERLANDS Gebruik het product niet voor speciale doeleinden zoals het bewaren van voedsel, kunst etc. Het is een consumenten airconditioning, niet een precisie koelapparaat.

• Het risico op schade of eigendomsverlies is aanwezig. Blokkeer de lucht ingang en uitgang niet.

• Het product kan kapot gaan. Gebruik een zachte doek om het product schoon te maken. Gebruik geen agressieve reinigingsmiddelen, oplosmiddelen, en geen spetterende water.

• Het risico op brand, elektrische schokken of schade aan de plastic onderdelen van het product is aanwezig. Raak metalen onderdelen van het product niet aan tijdens het verwijderen van de luchtfilter.

• Het risico op persoonlijke verwondingen is aanwezig. Stap niet op, en plaats niets op het product (buitenshuismodellen).

• Het risico op persoonlijke verwondingen of uitval van het product is aanwezig. Plaats de filter altijd goed vast na het schoonmaken. Reinig de filter eens in de twee weken, of vaker indien noodzakelijk.

• Een droge filter vermindert de efficiëntie. Plaats geen handen of andere voorwerpen in de luchtingang of uitgang terwijl het product in werking is.

• Er bevinden zich hier scherpe, bewegende onderdelen die persoonlijke verwondingen kunnen veroorzaken. Wees voorzichtig bij het uitpakken en installeren van dit product.

• U kunt zich verwonden aan scherpe hoeken. Raak het gas niet aan, indien er een gaslek is.

• Het gas kan brandwonden veroorzaakt door koude tot gevolg hebben. Kantel het product niet tijdens verplaatsingen of installatie.

• Het condenswater kan eruit lopen. Meng geen ander gas met de koelvloeistof die in dit product gebruikt wordt.

• Indien lucht in het koelsysteem komt ,kan dit leiden tot hoge druk, wat het product beschadigd of verwondingen veroorzaakt. Ventileer de ruimte goed indien er gas is gelekt.

• Uw gezondheid kan anders geschaad worden. Volg lokale en landelijke wetten op wat betreft het verwijderen en het behandelen van koelvloeistofolie en eventuele onderdelen. Vervang alle batterijen in de afstandsbediening door nieuwe van hetzelfde type. Meng geen nieuwe en oude batterijen, of verschillende types batterijen.

• Het risico op brand of product uitval is aanwezig. Laad de batterijen niet op, en demonteer deze niet. Gooi batterijen niet in vuur.

• Ze kunnen branden of exploderen. Was de huis of kleding goed indien er vloeistof uit de batterijen op is gelekt. Gebruik de afstandsbediening niet indien de batterijen hebben gelekt.

• De chemicaliën in batterijen kunnen brandwonden of andere gezondheidsproblemen met zich meebrengen. Laat de airconditioner niet langere tijd ingeschakeld indien de luchtvochtigheid erg hoog is, of indien er een deur of raam open staat.

• Vocht kan condens veroorzaken en het apparaat beschadigen. Stel uw huid of kinderen niet bloot aan de koude of hete lucht uit het apparaat.

• Uw gezondheid kan anders geschaad worden. Drink geen water dat uit het product komt.

• Dit is niet gezond en kan leiden tot ernstige gezondheidsproblemen. Gebruik een kruk of ladder bij het schoonmaken van dit product indien dit zich in de hoogte bevindt.

• Wees voorzichtig en voorkom persoonlijke verwondingen.6 Kamer Airconditioner Elektrische Veiligheid Elektrische Veiligheid
• Dit apparaat dient goed geaard te zijn.Verminder de kans op elektrische schokken en steek de stekker altijd in een geaard stopcontact.• Verwijder de aarding nooit van de stroomstekker.• Het bevestigen van de adapter grondterminal aan de muur zorgt er niet voor dat het product geaard is,tenzij de schroef van metaal is en niet geïsoleerd, en het muurstopcontact geaard is door bekabeling inhet huis.• Laat alles controleren door een erkende elektricien, indien u twijfels heeft over de aarding van hetproduct.We raden het gebruik van een adapter sterk af vanwege de mogelijke gevaren. Gebruik voor tijdelijkgebruik een echte adapter, beschikbaar bij de meeste doe het zelf winkels. Controleer dat de grote gleuf inde adapter overeenkomt met de grote gleuf in de ontvanger, zodat de polariteiten kloppen.Gebruik één hand om de stroomkabel uit de adapter te halen, zodat de aardingsterminal niet beschadigdwordt. Trek niet aan de strookbale, dit kan de aardingsterminal beschadigen.• Gebruik het apparaat niet met een kapotte adapter.We raden het gebruik van een verlengkabel sterk af vanwege de mogelijke gevaren.Gebruik voor tijdelijk gebruik een CSA gecertificeerde en UL 3-kabel geaarde verlengkabel, 15 A, 125 V. WAARSCHUWING WAARSCHUWING Tijdelijk Gebruik van een Adapter Tijdelijk Gebruik van een Verlengkabel Dit symbool wijst u op het risico op elektrische schokken. Dit symbool wijst u op de gevaren die de airconditioner met zich meebrengt. Dit symbool wijst op speciale opmerkingen. OPMERKING Gebruikte Symbolen in deze Handleiding Dit apparaat dient geïnstalleerd te worden volgens nationale richtlijnen. Deze handleiding helpt u om deproductkenmerken te begrijpen. WAARSCHUWINGNEDERLANDS Gebruikershandleiding 7 Hier volgt een korte introductie van de binnenshuis en buitenshuis modellen. Bekijk de informatie die vantoepassing is op uw binnenshuistoestel. Product Introductie Product Introductie AAN/UIT knop AAN/UIT knop LuchtingangPlasmafilter (Optioneel)LuchtfilterLuchtuitgangVoorpaneelAAN/UIT knopSignaalontvangerRoostertabFlap (Horizontaal blad)Latten(Verticaal blad) Standaard Split Type Schermpaneel LED indicatoren Art Cool Type Schermpaneel LED indicatoren Art Cool Type Wide Schermpaneel LED indicatoren SignaalontvangerSignaalontvangerVoorpaneelLuchtuitgangStroomkabelPlasmafilterLuchtfilterVoorpaneelLuchtingangLuchtuitgangStroomkabelPlasmafilterLuchtfilter Binnenshuis Toestellen8 Kamer Airconditioner Product Introductie Art Cool Deluxe(Type 1) Scherm paneel LED indicatoren Art Cool Deluxe(Type 2) Scherm paneel LCD indicatoren Signaalontvanger Signaalontvanger Voorpaneel Voorpaneel Luchtuitgang Luchtuitgang Stroomkabel Stroomkabel AAN/UIT knop AAN/UIT knop Plasmafilter Plasmafilter Luchtingang Luchtingang Luchtfilter Luchtfilter Luchtingang ventilatoren Luchtuitgang ventilatoren Aansluitingskabels Koelpijpen Afvoerslang Basisplaat Aan/Uit : Brandt tijdens systeemgebruik, foutmelding en auto herstart instelling. Slaapstand : Brandt tijdens gebruik in de slaapstand.(Niet-inversiemodel) : Brandt tijdens Gebruik van Energiebesparende Koelmodus. (Alleen Inversiemodel) Plasma : Deze functie geeft de dynamische modus aan waarbij gebruik wordt gemaakt van een meervoudig lampensysteem. Timer : Brandt tijdens timer gebruik.(Niet-inversiemodel) Brandt tijdens timergebruik of slaapmodus auto gebruik.(Alleen Inversiemodel) Ontdooi modus : Brandt tijdens de ontdooi modus of "*hete start gebruik" (alleen model met hittepomp). : Buitenshuis toestel gebruik: Brandt tijdens gebruik buitenshuis (alleen koelmodel). Buitenshuis toestel gebruik OUT DOOR

• Warmestartgebruik: Stops the indoor fan in heating operation for minutes to prevent cold air from blowing out from unit.

• In de ontdooiingstand wordt het verwarmen enkele minuten gestopt zodat de ijsvorming op de hitte wisselaar spoel wordt verwijderd en het toestel efficiënt blijft werken. Gebruiksscherm : Geeft de ingestelde temperatuur en gebruiksmodus weer. GebruiksmodusSchermvormIngestelde temperatuurStandaard Te heet Heet Koud Te koudJet Koelen/VerwarmenTestgebruikAuto reinigenComfortabelAuto GebruikmodusKoelen, verwar-men, ontvochti-gen modus Energy-Saving Cooling Mode Energy-saving cooling mode Toestel voor Buitenshuis Gebruik Indicatie LampenNEDERLANDS Gebruikershandleiding 9 Gebruiksinstructies De Batterijen Plaatsen Onderhoud Draadloze Afstandsbediening

1. Verwijder de batterijklep door deze richting de pijl te schuiven.

2. Plaats nieuwe batterijen, let op dat de (+) en (-) polen goed zijn

3. Bevestig de klep door deze terug te schuiven.

1. Gebruik altijd batterijen van hetzelfde type.

2. Verwijder de batterijen om de levensduur te verlengen, indien u

het systeem langere tijd niet gebruikt.

3. Indien het scherm van de afstandsbediening vervaagt, dienen

de batterijen vervangen te worden. OPMERKING

1. Kies een geschikte plek waar u er snel en veilig

2. Plaats de houder aan de muur etc, met de

bijgeleverde schroeven.

3. Schuif de afstandsbediening in de houder.

1. De afstandsbediening mag nooit worden

blootgesteld aan direct zonlicht.

2. De signaal uitzender & ontvanger dient voor

goede communicatie altijd schoon te zijn. Reinig deze met een zachte doek.

3. Verander de plaats of neem contact op met uw

monteur, als blijkt dat andere apparaten ook reageren op de afstandsbediening.

1. De signaalontvanger bevindt zich in het toestel.

2. Richt de afstandsbediening naar het toestel om

deze te gebruiken. Let op dat er geen blokkades zijn tussen afstandsbediening en toestel. OPMERKING Gebruiksinstructies Gebruiksmethode10 Kamer Airconditioner KoelgebruikAutogebruik of Auto WisselGezonde Ontvochtiging GebruikKanteldeur (geopend)Verwarmingsgebruik Signaaluitzender

Gebruiksinstructies De controles zien er als volgt uit. Draadloze Afstandsbediening

Schakelt het toestel IN/UIT.

2. GEBRUIKSMODUS KEUZEKNOP

Selecteert de gebruiksmodus

3. KAMER TEMPERATUUR INSTELLINGSKNOPPEN

Selecteert de kamertemperatuur

4. INDOOR VENTILATOR SNELHEID KEUZEKNOP

Selecteert de ventilatorsnelheid in vier stappen laag, medium, hoog en CHAOS.

Start of stopt het snelle koelen. (de ventilator is op hoge snelheid werkzaam in de koelstand.

Stopt of start de beweging van de latten en stelt de gewenste omhoog/omlaag richting van de luchtstroom in.

7. AAN/UIT TIMERKNOPPEN

Stelt de start- en stoptijd van gebruik in.

Stelt in en annuleert timergebruik

10. SLAAP STAND AUTO KNOP

Stelt de slaapstand in bij autogebruik.

11. LUCHTCIRCULATIE KNOP

Circuleert de lucht in de kamer zonder koelen of verwarmen.

ENERGIE BESPAREND KOELMODUS KNOP

(OPTIONEEL) voor inverter type modellen.

12. KAMERTEMPERATUUR CONTROLEREN KNOP

Controleer de kamertemperatuur.

13. PLASME KNOP (OPTIONEEL)

Start of stopt de plasmazuiveringsfunctie.

14. HORIZONTALE LUCHTSTROOM RICHTING

CONTROLE Stel het gewenste richting van de horizontale luchtstroom in.

Gebruik voor resettijd instellen.

F KNOP Gebruik bij modussen met blauw print onder de knoppen.

17. AUTO REINIG KNOP (OPTIONEEL)Stelt de autoreinig modus in. Bij sommige modellenheeft de knop een 2

functie om de helderheid van hetLED te controleren.18. VERWARMER KNOP (OPTIONEEL)(niet beschikbaar bij alle modellen)19. LCD HELDERHEID KNOP (OPTIONEEL)Pas de helderheid van het LCD aan.Om de functies die blauw geprint zijn onder de knoppen, te gebruiken, drukt u eerst op de 2 F knop en dan op degewenste functieknop. Door op de 2 F knop te drukken wordt de blauwe print functie van de knoppen geactiveerd. Omde functie te annuleren drukt u een nog een keer op de 2 F knop, of wacht u gewoon 10 seconden, waarna de functiewordt opgeheven. OPMERKINGNEDERLANDS Gebruikershandleiding 11

Koelen Gezond Ontvochten Auto Wisselen Verwarmen (alleen hittepomp model). Temperatuur verlagen. Temperatuur verhogen.

Ventilatorsnelheid laag Ventilatorsnelheid medium Ventilatorsnelheid hoogCHAOS lucht Gebruiksinstructies Druk op de START/STOP knop om het toestel in te schakelen. Het toestel antwoordt met een pieptoon. Open de klep van de afstandsbediening en druk op de gebruiksmodus knop. Elke keer dat u op de knop drukt, wordt de gebruiksmodus veranderd in de richting van de pijl. Auto Gebruik (Alleen koelmodel) Auto Wisselen (Hittepomp model) Stel voor het koel of hittegebruik de gewenste binnentemperatuur in door op de KAMER INSTELLINGENKNOP TE DRUKKEN. Voor koudere temperaturen, stel in tussen 18°C – 30°C en voor hitte, tussen 16°C en 30°C. Stel de ventilatorsnelheid in met behulp van de afstandsbediening. U kunt de ventilatorsnelheid instellen op vier standen – laag, medium, hoog, en CHAOS – door op de BINNENSHUIS VENTILATORSNELHEID KEUZEKNOP te drukken. De ventilatorsnelheid verandert bij elke druk op de knop.

Natuurlijke wind bij CHAOS

Druk op de BINNSHUIS VENTILATORSNELHEID KEUZEKNOP en stel in op CHAOS voor een frisser gevoel. In deze stand voelt de lucht aan als een natuurlijk briesje doordat de CHAOS stand de ventilatorsnelheden afwisselt. Gebruiksmodus12 Kamer Airconditioner Tijdens gebruik Gezonde Ontvochtiger ❏ Indien u de ontvochtigermodus selecteert met behulp van de GEBRUIKSMODUS KEUZEKNOP, het product start de ontvochtigingsfunctie. De kamertemperatuur en het luchtstroom volume worden automatisch ingesteld voor de beste omstandigheden voor ontvochtiging, gebaseerd op de huidige kamertemperatuur. In dit geval wordt de temperatuur echter niet weer gegeven op de afstandsbediening en u kunt de kamertemperatuur ook niet controleren. ❏ Tijdens de ontvochtigingfunctie, wordt de luchtstroom automatisch ingesteld volgens de optimale algoritmische stand, die reageert op de huidige kamertemperatuur zodat de kameromstandigheden gezond en comfortabel zijn, zelfs in erg vochtige seizoenen. Auto Changeover Healthy Dehumidification Auto Auto gebruik betreft de verwarmings- of koelfunctie van de airconditioner. Maar tijdens dit gebruik verandert de controleer de gebruiksmodus automatisch om de temperatuur binnen 2°C van de ingestelde temperatuur te houden. Gebruiksinstructies In deze gebruiksmodus worden de ingestelde temperatuur en de ventilatorsnelheid bepaald door de elektronische controle, gebaseerd op de huidige kamertemperatuur. Druk op de temperatuur instelknoppen voor een kouder of warmer effect. OPMERKING: U kunt de huidige temperatuurinstelling en de ventilatorsnelheid niet wijzigen in deze stand. Maar u kunt wel de Chaos swing in deze modus gebruiken. Schakel handmatig over naar een andere stand indien het systeem niet het gewenste resultaat levert. Volg stappen 1,2 en 4 op om de gezonde ontvochtiging uit te voeren (zie gebruiksmodus). Volg stappen 1 en 2 op om het auto gebruik uit te voeren (zie gebruiksmodus). Volg stappen 1,2,3, en 4 op om deze stand uit te voeren (Zie gebruiksmodus). Auto Gebruik (Alleen Koelmodel) Auto Gebuik Verandering Gebruik Gezonde OntvochtigerNEDERLANDS Gebruikershandleiding 13 Gebruiksinstructies Jet Koel/Hitte Functie NEO PLASMA Zuivering (Optioneel) AUTO CLEAN ❏ Tijdens de auto reinigen functie kunnen alleen de START/STOP KNOP, PLASMA KNOP en AUTO REINIGEN KNOP gebruikt worden. OPMERKING ❏ Tijdens de auto reinigen functie, kan het vocht dat achter is gebleven in de modellen voor binnenshuis tijdens het koelen of gezond ontvochtigen, worden verwijderd.

1. Druk op de AUTO REINIGEN KNOP om deze functie te activeren.

2. Nu blijft, nadat het toestel is uitgeschakeld, de ventilator ongeveer 30 minuten

draaien, met de uitgangen afgesloten, en zonder koel of ontvochtigingsgebruik.

3. Vocht dat is achtergebleven droogt op deze manier op.

4. Deze functie wordt gestopt door nog een keer op de AUTO REINIGEN KNOP te

drukken. Auto Reinigen (Optioneel) Jet koel functie kan worden gebruikt om een kamer de zomer snel af te koelen. Indien deze functie is ingeschakeld, is de airconditioner werkzaam met super hoge ventilator snelheid en is de temperatuur 30 minuten lang ingesteld op 18°C zodat snel en effectief gekoeld wordt. De jet hitte functie (alleen beschikbaar bij sommige modellen) doet hetzelfde, alleen wordt de kamer nu verwarmd met super hoge ventilatorsnelheid en is de temperatuur 60 minuten lang ingesteld op 30°C. De Plasma filter is een door LG ontwikkelde technologie om microscopische onzuiverheden in de lucht te verwijderen door plasma met hoog geladen elektronen te genereren. Deze plasma vernietigt onzuiverheden volledig zodat de lucht schoon en hygiënisch is. U kunt dit gebruik activeren door op de JET COOL KNOP te drukken. Om de jet cool modus te veranderen naar hoge ventilatorsnelheid, druk op de JET COOL KNOP of BINNENSHUIS VENTILATORSNELHEID KEUZEKNOP of opnieuw op de KAMER TEMPERATUUR INSTELLINGENKNOP.

• De jet koel functie kan niet worden geactiveerd tijdens hitte of auto gebruik verandering gebruik.

• In het geval van inverter, Art Cool en Art Cool Breed (niet Deluxemodel), kunt u ook de jet hitte functie gebuiken door op de JET KOEL KNOP voor hitte gebruik te drukken.

• Art Cool en Art Cool Breed modellen sluiten de zij uitgang af tijdens jet koel/hitte gebruik, voor sterkere koeling/verwarming. OPMERKING Plasma zuivering kan worden gestart door op de PLASMA KNOP op de afstandsbediening te drukken. Door opnieuw te drukken wordt de functie gestopt. Deze functie kan worden gebruikt in elke gebruiksmodus en elke ventilatorsnelheid kan worden gebruikt indien de plasma filter werkzaam is. OPMERKING14 Kamer Airconditioner Energiebesparende Koelmodus (Optioneel) Gebruiksinstructies De Energiebesparende koelmodus bespaart energie tijdens koeling en gezond ontvochtigen gebruik, omdat deze efficiënter kan werken door de lichaamsaanpassingstijd in te stellen volgens de tijdsverandering en temperatuur en automatisch de gewenste temperatuur kan aanpassen.

1. Druk op de START/STOP KNOP om het toestel te starten.

2. Open de deur van de afstandsbediening. Selecteer koelgebruik of gezond

energiebesparende koelmodus af te sluiten. Het toestel zal verder gaan in de oorspronkelijke modus (Koel of gezond ontvochtigen modus). Geforceerd Gebruik Gebruiksprocedures indien de afstandsbediening niet gebruikt kan worden. Het gebruik start indien de AAN/UIT knop wordt ingedrukt. Druk de knop opnieuw in als u het gebruik wilt stoppen. ON/OFF button Test Gebruik Tijdens het TEST GEBRUIK functioneert het toestel in de koelmodus, met hoge ventilatorsnelheid, ongeacht de kamertemperatuur, en wordt na 18 minuten gereset. Tijdens test gebruik, indien signaal van afstandsbediening wordt ontvangen, functioneert het toestel zoals de afstandsbediening is ingeschakeld. Indien u dit gebruik wilt stoppen, druk de AAN/UIT knop in en houd deze ongeveer 3-5 seconden ingedrukt. De buzzer laat 1 piep horen. Druk op de knop opnieuw in als u het gebruik wilt stoppen. Hitte pompmodel Kamertemp. ≥ 24°C21°C ≤ Kamertemp. < 24°C Kamertemp. < 21°C Gebruiksmodus Koelen Koelen Gezond ontvochtigen Verwarmen Ventilator snelheid Hoog Hoog Hoog Hoog binnen Instellingstemperatuur 22°C22°C23°C24°C Koelmodel Toon Helderheid (Optioneel) De schermhelderheid kan worden aangepast met behulp van de afstandsbediening. Druk op de start/stop knop om het apparaat te starten. Open de deur op de afstandsbediening, druk op de 2ndF knop, en druk op de schermhelderheid knop. Het scherm zal donker zijn. Druk opnieuw op de knop om de helderheid van het scherm in te stellen.NEDERLANDS Gebruikershandleiding 15 Gebruiksinstructies Vertraging timer uit Vertraging timer aan Vertraging timer uit en aan Vertraing timer aan en uit

1. Druk op de SLAAPMODUS AUTOKNOP om de tijd in te stellen dat het toestel automatisch stopt.

2. De timer kan geprogrammeerd worden in één uur stappen door op de SLAAPMODUS AUTOKNOP 1 tot 7

keer te drukken. De slaapmodus is beschikbaar van 1 tot 7 keren.

3. • (In geval net niet-inverter Model)

Controleer dat het slaapmodus LED brandt. Druk herhaaldelijk op de SLAAPMODUS AUTOKNOP totdat het slaapmodus LED uitgaat, om de slaapmodus te annuleren.

• (In geval van Inverter Model) Controleer dat het Timer LED brandt. Druk herhaaldelijk op de SLAAPMODUS AUTOKNOP totdat het Timer LED uitgaat, om de slaapmodus te annuleren.

• De slaapmodus zal de ventilatorsnelheid instellen op langzaam in de koelmodus en medium snelheid in de hittemodus, zodat u aangenaam kunt slapen.

• Art Cool en Art Cool Breed (niet Deluxe) sluiten de onderste uitgang gedeeltelijk in de slaapstand zodat u aangenaam kunt slapen. In koel of gezond ontvochtigenmodus: De ingestelde temperatuur zal automatisch stijgen, twee keer met 1C gedurende de volgende 30 minuten (2C in 1 uur), zodat u comfortabel slaapt. De uiteindelijk bereikte temperatuur wordt aangehouden voor de rest van de tijd dat slaapmodus actief is. OPMERKING

1. Tijd kan alleen worden ingesteld indien u op de RESET KNOP drukt. Druk op de

RESET KNOP om de tijd opnieuw in te stellen als u de batterijen heeft vervangen. Druk op de Start/Stop knop.

2. Druk op de 2de F knop en controleer of het icoon wordt getoond.

3. Druk op de TIJDINSTELLING KNOPPEN totdat de gewenste tijd is bereikt.

4. Druk op de TIJDINSTELLING/ANNULEER KNOP.

Controleer het scherm op A.M. en P.M. OPMERKING

1. Let op dat de huidig ingestelde tijd correct op de afstandsbediening wordt getoond.

2. Druk op de 2de F knop.

3. Druk op de AAN/UIT TIMERKNOPPEN om de timer in of uit te schakelen.

4. Druk op de TIJDINSTELLING KNOPPEN totdat de gewenste tijd is ingesteld.

5. Druk op de TIJDINSTELLING KNOPPEN, richt de afstandsbediening op de signaalontvanger,

om de geselecteerde tijd in te stellen. De timerinstelling annuleren Controleer dat het icoon is uitgeschakeld. Druk op de TIMER ANNULEER KNOP, richt de afstandsbediening op de signaalontvanger. (De timerlamp op de airconditioner en het scherm zullen uitgaan). Selecteer één van de volgende vier gebruikssoorten. OPMERKING

OFF CANCEL SET CANCEL SET CANCEL SET Slaapmodus De Huidige Tijd Instellen Timer Instellen16 Kamer Airconditioner Dit gebruik circuleert de lucht zonder te koelen of te verwarmen. U kunt deze activeren door op de LUCHTCIRCULATIE KNOP te drukken. U kunt de luchtsnelheid vervolgens selecteren door op de BINNENSHUIS VENTILATORSNELHEID KEUZEKNOP te drukken. De omhoog/omlaag luchtstroom (Verticale luchtstroom) kan worden aangepast met behulp van de afstandsbediening.

1. Druk op de START/STOP KNOP om het toestel

naar boven en onder draaien.

4. Druk opnieuw op om de

latten op een bepaald punt te stoppen. De linker/rechter luchtstroom (horizontale luchtstroom) kan worden aangepast met behulp van de afstandsbediening.

1. Druk op de START/STOP KNOP om het toestel

naar rechts en links draaien.

4. Druk opnieuw op om

de latten op een bepaald punt te stoppen. Gebruiksinstructies Luchtstroom richting Verticaal/Horizontaal (Optioneel)

• Door op de CHAOS SWING KNOP te drukken, wordt de horizontale luchtstroom automatisch veranderd, gebaseerd op het chaos algoritme om de lucht gelijkwaardig door de kamer te verspreiden en tegelijkertijd voor een comfortabele situatie te zorgen door een aangenaam briesje.

• Gebruik altijd de afstandsbediening om de omhoog/omlaag luchtstroom aan te passen. Het handmatig verplaatsen van de latten kan het mechanisme beschadigen. Na uitschakelen van het toestel, zullen de omhoog/omlaag luchtstroomrichting latten automatisch de luchtuitgang van het systeem afsluiten. OPMERKING CHAOS Lucht beperkt stroomverbruik en voorkomt overkoelen. De ventilatorsnelheid kan automatisch worden veranderd van hoog naar laag of omgedraaid, afhankelijk van de omgevingstemperatuur.

• Bij de inverter modellen waarbij er geen LUCHTCIRCULATIE KNOP aanwezig is, kan de luchtcirculatie worden gebruikt door op de PLASMA KNOP te drukken. OPMERKING Deze functie is standaard door de fabriek ingesteld, maar u kunt deze uitschakelen door 6 seconden op de AAN/UIT knop te drukken. Het toestel zal twee keer piepen en de indicatorlamp (2) zal 4 keer knipperen. Druk de knop opnieuw 6 seconden in om weer in te schakelen. Het toestel zal twee keer piepen en de indicatorlamp (1) zal 4 keer knipperen. OPMERKING Luchtcirculatie Modus Deze functie is handig in het geval de stroom uitvalt. Deze functie herstelt de vorige gebruiksinstellingen in het geval de stroom is uitgevallen. De airconditioner zal dezelfde instellingen gebruiken. Auto Herstart FunctieGebruikershandleiding 17 NEDERLANDS Onderhoud en Service Toestel voor in huis Schakel de stroom van het systeem uit, koppel de circuitbreker los en trek de stekker uit voordat u onderhoud gaat uitvoeren. WAARSCHUWING Reinig het toestel met een zachte, droge doek. Gebruik geen bleekmiddelen of agressieve schoonmaakproducten. Gebruik het volgende nooit:

• Water dat heter is dan 40C. Vormen en kleuren kunnen veranderen.

• Agressieve producten. Ze kunnen het oppervlakte van de airconditioner Luchtfilters De luchtfilters achter het voorpaneel / rooster dienen één keer per 2 weken, of vaker indien nodig, gereinigd te worden. Zie de afbeeldingen voor elk model voor instructies hoe u de filter verwijderd. Reinig de filters met een stofzuiger of warm zeepwater. Was met een oplossing van schoonmaakmiddel in lauw warm water, indien het vuil niet verwijderd is. Laat drogen in de zon en plaats de filters weer. Plasma Filters De plasma filters achter de luchtfilter dienen één keer per 3 maanden gecontroleerd en gereinigd te worden. Zie de afbeeldingen voor elk model voor instructies hoe u de filter verwijderd. Reinig de filters met een stofzuiger. Was met water en laat in de schaduw drogen en plaats de filters weer. Deodorizer Filters Verwijder de deodorizer filters achter de luchtfilter en laat ze 2 uren in de zon liggen. Plaats vervolgens de filters opnieuw. Verwijdering van Filters WAARSCHUWING Raak de plasma filter de eerste 10 seconden na het openen van het ingangrooster niet aan, u kunt een elektrische schok krijgen. WAARSCHUWING Onderhoud en Service

Verwijder de onderkant van het rooster, nadat u de filtertab een beetje omhoog heeft getild, en neem de filter langzaam eruit. Verwijder de plasma filter zoals afgebeeld. Na reinigen en drogen, plaats de filter en het rooster opnieuw door ze in de haak te hangen.

2. Art Cool Type Breed :

De procedure voor het verwijderen van filters is hetzelfde als bij bovenstaand Art Cool type Model. Luchtfilter Voorpaneelhaak Haa- khanger Luchtfilter Plasma filter Voorpaneel18 Kamer Airconditioner Onderhoud en Service Plaats de filters na het reinigen en drogen, opnieuw. Voorpaneel Voorpaneel Paneelhaak Plasma filter Plasma filter

3. Deluxe Type (Type 1):

Open de bovenkant van het paneel en til deze op zoals afgebeeld. De haken van het paneel zullen los komen. Verwijder de luchtfilters. Verwijder vervolgens de plasma filter.

4. Deluxe Type (Type 2):

Open het voorpaneel zoals afgebeeld. Trek de filtertab een beetje naar voren om de luchtfilter te verwijderen. Verwijder, nadat de luchtfilter is verwijderd, de plasma en deodorizer filter door deze naar voren te trekken.

5. Standaard Split Type: Er zijn twee verschillende methodes om het voorpaneel te openen,

gebaseerd op het type airconditioning, zoals hieronder beschreven: Type 1 : Open het voorpaneel zoals afgebeeld. Trek de filtertab een beetje naar voren om de luchtfilter te verwijderen. Verwijder, nadat de luchtfilter is verwijderd, de plasma en deodorizer filter door deze naar voren te trekken. Plasmafilter Deodorizer filter Het Voorpaneel gebruiken

Verplaats de link naar boven en sluit het voorpaneel.

2. Verwijderen voorpaneel

Verhoog de link om de hanger op te hangen en trek het voorpaneel naar voren.Gebruikershandleiding 19 NEDERLANDS Onderhoud en Service Toestel voor Buitenshuis De hitte wisselaar draait en de paneeluitgangen van het toestel voor buitenshuis dienen regelmatig gecontroleerd te worden. Het kan nodig zijn om de hitte wisselaar en paneeluitgangen professioneel te laten stoom reinigen, indien deze verstopt zijn met vuil of stof. Vieze of verstopte spiralen verminderen de efficiëntie van het systeem en zorgen voor hogere stroomkosten. OPMERKING Gebruikstips! Zelfdiagnose Functie Fout Scherm LED ( ) Controlepunt

• Binnenshuis kamertemperatuur thermistor open/kort

• Binnenshuis leiding temperatuur thermistor open/kort. (eenmalig) 3 sec 3 sec 3 sec Dit toestel is uitgerust met een ingebouwde fout diagnose mogelijkheid. Het LED ( ) zal knipperen indien er een fout optreedt. Neem contact op met uw monteur, indien dit gebeurd. Overkoel de kamer niet. Dit is niet gezond en u verspilt elektriciteit zo. Houd gordijnen of lamellen gesloten. Zorg dat zonlicht niet in de kamer komt indien de airconditioner werkzaam is. Houd de kamertemperatuur gelijk. Pas de verticale en horizontale luchtstroom zo aan dat de temperatuur overal in de kamer gelijk is. Let op dat deuren en ramen gesloten zijn. Open deuren en ramen niet te vaak, hou zoveel mogelijk koude lucht binnen. Reinig de luchtfilter regelmatig Blokkeringen in de luchtfilter verminderen de luchtstroom en verminderen het koel en ontvochtigen effect. Reinig minstens één keer per 2 weken. Ventileer de kamer regelmatig Aangezien deuren en ramen gesloten zijn, is het aan te raden de kamer regelmatig te ventileren. Gebruik hoge ventilatorsnelheid voor effectief en snel koelen. Het toestel werkt veel sneller indien de ventilatorsnelheid hoog is. Raak de plasma filter de eerste 10 seconden na het openen van het ingangrooster niet aan, u kunt een elektrische schok krijgen. WAARSCHUWING Type 2 : Trek het voorpaneel aan beide kanten, zoals afgebeeld. Trek vervolgens de filtertab een beetje naar voren om de filter te verwijderen. Verwijder na het verwijderen van de luchtfilter, de plasma en driedubbele deodorizer filter door deze een stukje naar voren te trekken. PlasmafilterDeodorizer filter20 Kamer Airconditioner Problemen Oplossen! Bespaar tijd en geld! De airconditioner kan abnormaal functioneren indien: Probleem

De airconditioner is niet aangesloten op het stroomnet. ■ De zekering is gespronge/stop gesprongen. ■ Stroomuitval. ■ Hoog voltage ■ Luchtstroom wordt beperkt ■ De luchtfilter is vies.

Het was erg warm in de kamer. ■ Koude lucht ontsnapt.

Controleer de temperatuur instellingen. ■ Er bevindt zich een hittebron in de kamer. Airconditioner start niet Airconditioner koelt niet naar behoren

• Controleer de zekering/stopper doos en vervang deze indien noodzakelijk. Schakel de modus controle naar UIT indien de stroom is uitgevallen. Wacht 3 minuten nadat er weer stroom is voordat u de airconditioner inschakelt om de voorkomen dat de compressor wordt overladen.

• De stopper zal springen indien het voltage erg hoog of laag is.

• let op dat de luchtstroom niet geblokkeerd wordt door gordijnen, lamellen, meubels etc.

• Reinig de filter één keer per 2 weken. Zie het Onderhoudshoofdstuk.

• Laat de kamer afkoelen eerst afkoelen indien de airconditioner net is ingeschakeld.

• Controleer de kamer op openingen waardoor de lucht kan ontsnappen.

• Controleer dat de instellingen correct zijn.

• Controleer naar en verwijder hittebronnen, of schakel ze uit zolang de airconditioner werkzaam is. Wat te doenMogelijke Oorzaak

1. Bij alles wat niet normaal is, zoals brandgeur, lawaai etc. Stop het toestel en schakel

de stopper uit. Probeer nooit zelf te repareren of het systeem opnieuw op te starten.

4. Waterlekkage van toestel voor in huis, bij lage luchtvochtigheid.

5. Indien knoppen, stopper (veiligheid, aarde) of zekering niet meer functioneert.

De gebruiker dient routine controles en reiniging regelmatig uit te voeren, zodat wordt voorkomen dat het toestel slecht functioneert. Laat monteurs dit uitvoeren indien er speciale omstandigheden zijn. Bel onmiddellijk de servicedienst in de volgende situaties Onderhoud en ServicePOLSKI
