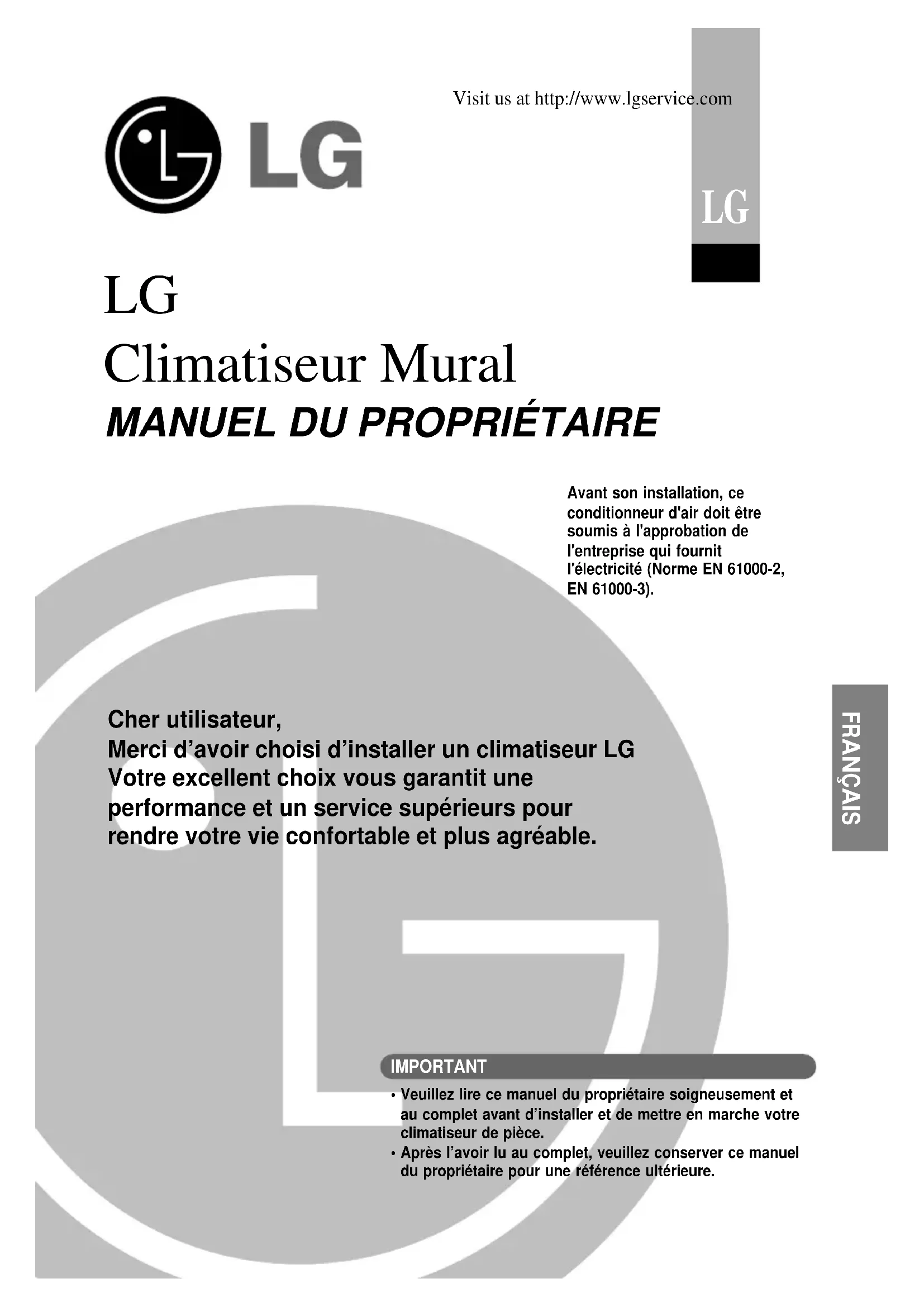

MODE D'EMPLOI BSNH0964DM0 LG

Visit us at http://www.lgservice.com IMPORTANT• Veuillez lire ce manuel du propriétaire soigneusement et au complet avant d’installer et de mettre en marche votre climatiseur de pièce.• Après l’avoir lu au complet, veuillez conserver ce manuel du propriétaire pour une référence ultérieure.Avant son installation, ce conditionneur d'air doit être soumis à l'approbation de l'entreprise qui fournit l'électricité (Norme EN 61000-2, EN 61000-3). Cher utilisateur, Merci d’avoir choisi d’installer un climatiseur LG Votre excellent choix vous garantit une performance et un service supérieurs pour rendre votre vie confortable et plus agréable.2 Climatiseur Mural Manuel du propriétaire du climatiseur de pièce

Écrivez les numéros de modèle et de série ci-après : Nº de modèle Nº de série Vous les trouverez sur une étiquette dans la partie latérale de chaque unité. Nom du revendeur Date d’achat ■ Agrafez votre reçu à cette page au cas où vous en auriez besoin pour prouver la date d’achat ou pour vous prévaloir de la garantie.

Vous y trouverez plusieurs conseils utiles sur la manière d'utiliser et d'entretenir correctement votre climatiseur. Quelques petites mesures préventives vous permettront d’épargner beaucoup de temps et d’argent pendant la durée de vie de votre climatiseur. Vous trouverez une série de réponses aux problèmes les plus fréquents dans le tableau du guide de dépannage. Si vous passez en revue notre Guide de dépannage d'abord, il se peut que vous n’ayez pas du tout besoin d’appeler le Service Après-Vente. PRÉCAUTION

• Contactez le service technique agréé pour la réparation ou l'entretien de cette unité.

• Contactez un technicien autorisé pour l'installation de cette unité.

• Ce climatiseur ne doit pas être actionné par des petits enfants ou par des personnes infirmes sans surveillance.

• Les petits enfants doivent être surveillés afin de vous assurer qu'ils ne jouent pas avec le climatiseur.

• Si le cordon d’alimentation doit être remplacé, ce travail ne doit être confié qu'à du personnel autorisé et il ne doit être effectué qu'en utilisant des pièces de rechange authentiques. A. Précautions de sécurité .....................3 B. Sécurité électrique ..............................6 Utilisation temporaire d'un adaptateur...6 Utilisation temporaire d'une rallonge .....6 Symboles utilisés dans ce manuel ........6 C. Description du produit .......................7 Unité intérieure......................................7 Voyants de fonctionnement ..................8 Unité extérieure.....................................8 D. Instructions d’utilisation ....................9 Comment insérer les piles.....................9 Entretien de la télécommande sans fils

• Méthode de fonctionnement p. 9
• Télécommande sans fils p. 10
• Mode de fonctionnement p. 11
• Fonctionnement en mode déshumidification saine p. 12
• Fonctionnement automatique (modèle refroidissement uniquement) Fonctionnement en mode Commutation automatique (modèle pompe à chaleur) p. 12

• Mode circulation d’air p. 16
• Redémarrage automatique p. 16
• E. Entretien et service p. 17
• Unité intérieure p. 17
• Unité extérieure p. 19
• Conseils d’utilisation p. 19
• Fonction d’autodiagnostic p. 19
• Conseils de dépannage! Pour épargner du temps et de l’argent ! p. 20
• Contactez immédiatement le service technique dans les situations suivantes Manuel du propriétaire 3Précautions de sécurité FRANÇAIS Précautions de sécurité Les instructions ci-après doivent être observées dans le but de prévenir tout risque de dommages corporels ou matériels. ■ L'utilisation non conforme, résultant du non-respect des instructions, est susceptible de provoquer des dommages corporels ou matériels et dont la gravité est signalée par les indications suivantes. ■ Les significations des symboles utilisés dans ce manuel sont indiquées ci-dessous AVERTISSEMENT ATTENTION Ce symbole indique un risque de blessure grave, voire mortelle. Ce symbole indique un risque de blessure ou des dommages matériels. Veillez à ne pas faire cela. Veillez à suivre cette instruction. AVERTISSEMENT Utilisez toujours une fiche d'alimentation et uneprise de courant avec borne de mise à la terre. • Autrement, vous risquez de provoquer un chocélectrique. N’utilisez pas un disjoncteur défectueu ou valeur nominale inférieure. Utilisez undisjoncteur et un fusible appropriés.• Autrement, vous risquez de provoquer unincendie ou un choc électrique. N’utilisez pas de bloc d’alimentation à prises multiples. Utilisez toujours cet appareil sur un circuit dédié protégé par un disjoncteur. p. 20

• Autrement, vous risquez de provoquer unincendie ou un choc électrique.Pour l’installation électrique, contactez votredistributeur ou vendeur, un électricien qualifié ou le S.A.V. agréé. Ne démontez ni ne réparez vous-même l’appareil.• Autrement, vous risquez de provoquer unincendie ou un choc électrique. Faites toujours une mise à la terre de l’appareil suivant le schéma de câblage. Ne reliez pas lefil de terre à une canalisation de gaz, à uneconduite d'eau, à un paratonnerre ou à un fil deterre téléphonique.• Autrement, vous risquez de provoquer unincendie ou un choc électrique.Installez correctement le panneau et lecouvercle du boîtier de commande.• Autrement, vous risquez de provoquer unincendie ou un choc électrique à cause de lapoussière, de l’humidité, etc.Utilisez un disjoncteur ou un fusible à valeurnominale appropriée.• Autrement, vous risquez de provoquer unincendie ou un choc électrique.Ne modifiez ni ne prolongez le cordond’alimentation. Si le cordon d’alimentation venait à être abîmé, déchiré ou épluché, remplacez-le.• Autrement, vous risquez de provoquer unincendie ou un choc électrique.Pour toute installation, enlèvement ouréinstallation, contactez toujours votredistributeur ou le S.A.V agrée.• Autrement, vous risquez de provoquer unincendie ou un choc électrique, une explosion oudes blessures.N’installez pas ce produit sur un supportdéfecteux. Assurez-vous que l’emplacement choisi pour l’installation n’est pas abîmé par temps.• Autrement, le produit risque de tomber par terre. N’installez jamais l’unité extérieure sur une surface instable, ni dans un endroit où ellerisque de tomber par terre.• La chute de l’unité extérieure pourrait provoquerdes dommages, des blessures, voire la mort. Si le produit est mouillé (plongé ou submergé), contactez un S.A.V. agrée pour le faire répareravant de le réutiliser.• Autrement, vous risquez de provoquer unincendie ou un choc électrique. Le transformateur élévateur de l’unité extérieure fournit aux composantes électriques de l’électricité haute tension. Assurez-vous de décharger complètement le condensateur avant de mener à bien un travail de réparation.• Un condensateur chargé peut être à l’origine d’unchoc électrique.Lors de l’installation, utilisez le kit d’installationfourni avec l’appareil.• Autrement, l'unité risque de tomber et deprovoquer des dommages graves.Assurez-vous d’utiliser uniquement les pièces énumérées dans le catalogue de pièces détachées. N’essayer jamais de modifier cet appareil.• L'utilisation des pièces inadéquates peut causerun choc électrique, un dégagement excessif dechaleur ou un incendie.4 Climatiseur Mural Précautions de sécurité Les connexions électriques des unités intérieure et extérieure doivent être bien solides et les câbles doivent être acheminés correctement, de sorte qu’il n’y ait aucune force qui tire le cordon vis-à-vis des bornes de connexion.

• Les connexions inadéquates ou lâches peuvent causer un dégagement excessif de chaleur ou un incendie. Veillez à la mise au rebut sûre des matériaux d’emballage. Par exemple, des vis, des clous, des piles, des objets cassés, etc., après installation ou service. Puis déchirez et jetez les sacs d’emballage en plastique.

• Les enfants pourraient jouer avec ces matériaux et subir des blessures. Assurez-vous de vérifier que la prise du cordon d'alimentation n’est pas sale, lâche ou cassée, puis veuillez insérer complètement la fiche.

• Une prise sale, lâche ou cassée peut provoquer un choc électrique ou un incendie. Assurez-vous de vérifier que le condenseur soit correctement utilisé. Veuillez lire l’étiquette sur l’appareil.

• L’utilisation incorrecte du condenseur risque d'empêcher le bon fonctionnement de l'unité. N’utilisez pas un cordon d’alimentation, une fiche ou une prise lâche s’ils sont endommagés.

• Autrement, vous risquez de provoquer un incendie ou un choc électrique. Ne touchez, n’actionnez ne pas réparez l’appareil avec les mains humides. Prenez la prise avec la main pour la débrancher.

• Autrement, vous risquez de provoquer un incendie ou un choc électrique. Ne placez pas le cordon d’alimentation près d’un poêle ni tout autre appareil de chauffage.

• Autrement, vous risquez de provoquer un incendie ou un choc électrique. Assurez-vous que l’eau n’entre pas en contact avec les pièces électriques. Installez l’unité loin des sources d’eau.

• Autrement, vous risquez de provoquer un incendie ou un choc électrique ou un dysfonctionnement de l’appareil. Ne stockez ni n’utilisez de gaz ou de combustibles inflammables près de l’appareil

• Autrement, il y a risque d’incendie. N’utilisez pas l’appareil dans un endroit fermé hermétiquement pendant une période prolongée. Aérez la pièce régulièrement.

• Il peut y avoir un manque d’oxygène, qui nuirait à votre santé. N’ouvrez pas la grille avant de l’appareil en cours de fonctionnement. (Ne touchez pas le filtre électrostatique, si l’unité en est équipée).

• Autrement, vous risquez de subir des blessures physiques, un choc électrique, ou de provoquer un dysfonctionnement de l’appareil. Si l’unité dégage des sons étranges, des odeurs ou de la fumée, éteignez immédiatement le disjoncteur ou débranchez le cordon d’alimentation.

• Autrement, vous risquez de provoquer un incendie ou un choc électrique. Aérez la pièce où se trouve l’appareil de temps en temps lorsque vous l’utilisez simultanément avec un poêle ou avec tout autre appareil de chauffage.

• Il peut y avoir un manque d’oxygène, qui nuirait à votre santé. Débranchez l’appareil avant de procéder à des opérations de nettoyage ou d’entretien.

• Autrement, vous risquez de provoquer un choc électrique. Si l’appareil va rester inutilisé pendant une longue période, débranchez-le ou mettez le disjoncteur sur la position arrêt.

• Autrement, vous risquez d’endommager l'appareil, d'en causer un dysfonctionnement ou la mise en marche involontaire. Assurez-vous que personne, en particulier les enfants, ne puissent marcher ou tomber sur l’unité extérieure.

• Ceci pourrait provoquer des blessures personnelles et endommager l’appareil. Veillez à ce qu’on ne tire n'y que l'on endommage le cordon d’alimentation pendant le fonctionnement de l’appareil.

• Autrement, vous risquez de provoquer un incendie ou un choc électrique. Ne placez aucun objet sur le cordon d’alimentation.

• Autrement, vous risquez de provoquer un incendie ou un choc électrique. Ne mettez en marche ni n'arrêtez le climatiseur en branchant ou en débranchant la fiche d'alimentation.

• Autrement, vous risquez de provoquer un incendie ou un choc électrique. S’il y a une fuite de gaz inflammable, fermez le robinet à gaz et ouvrez une fenêtre pour ventiler la pièce avant de mettre en marche le climatiseur.

• N’utilisez pas le téléphone, ni ne mettez les interrupteurs en marche ou en arrêt. Ceci risquerait de provoquer une explosion ou un incendie. ATTENTION Faites appel à deux personnes ou plus pour soulever et déplacer cet appareil.

• Évitez les blessures personnelles. N’installez pas l’appareil dans un endroit où il serait exposé directement au vent de la mer (pulvérisation d’eau de mer).

• Ceci pourrait corroder l’appareil. Installez le raccord de drainage de manière à assurer un drainage approprié.

• Une mauvaise connexion peut provoquer des fuites d’eau. Maintenez l’appareil de niveau lors de son installation.

• Ceci permet d’éviter des vibrations et des bruits. N’installez pas l’appareil dans un endroit où le bruit ou l’air chaud dégagés par l’unité extérieure pourraient gêner vos voisins.

• Ceci peut provoquer des problèmes à vos voisins et de là, être à l’origine de disputes avec eux. Vérifiez toujours s’il y a des fuites de gaz (frigorigène) après installation ou réparation de l’appareil.

• Des niveaux de frigorigène trop bas peuvent être à l’origine d’une défaillance de l’appareil.Manuel du propriétaire 5 Précautions de sécurité FRANÇAIS N'utilisez pas cet appareil pour des fins particulières telles que la préservation d'aliments, d'œuvres d'art, etc. C'est un climatiseur grand public, non pas un système de refroidissement de précision.

• Autrement, il y a risque de dommages à la propriété ou de pertes matérielles. N’obstruez pas l’entrée ou la sortie du flux d’air.

• Ceci peut provoquer un mauvais fonctionnement de l’appareil. Utilisez un chiffon doux pour le nettoyage. N’utilisez pas de détergents agressifs, de dissolvants, ni n'aspergez de l'eau, etc.

• Ceci risquerait de provoquer un incendie, un choc électrique ou des dommages aux pièces plastiques de l’appareil. Ne touchez pas les pièces métalliques du climatiseur lorsque vous enlevez le filtre à air.

• Autrement, vous risquez de subir des blessures. Ne marchez "" ne placez aucun objet sur l’appareil (unités extérieures).

• Autrement, ceci risquerait de provoquer des blessures et une défaillance de l’appareil. Insérez toujours fermement le filtre après nettoyage. Nettoyez le filtre tous les quinze jours ou plus souvent si nécessaire.

• Un filtre sale réduit l’efficacité du climatiseur. N'insérez pas les mains ou d'autres objets à travers l'entrée ou la sortie d'air lorsque le climatiseur est en marche.

• Il y a des bords aiguisés et des pièces mobiles qui pourraient vous blesser. Prenez soin lors du déballage et de l’installation de l’appareil.

• Les bords aiguisés peuvent provoquer des blessures. S’il y a une fuite de gaz frigorigène pendant la réparation, ne touchez pas au gaz échappé.

• Le contact du gaz frigorigène avec la peau peut causer des engelures (« brûlure froide »). N'inclinez pas l'unité lors d’un déplacement ou d’une désinstallation.

• L'eau condensée qui se trouve à l’intérieur pourrait se renverser. Ne mélangez pas d'air ou de gaz autre que le gaz frigorigène spécifié utilisé dans le système.

• Si de l’air entre dans le système réfrigérant, la pression devient excessivement élevée, ce qui peut provoquer des dommages à l’appareil ou des blessures personnelles. S'il se produit une fuite de gaz frigorigène pendant l'installation de l'appareil, aérez immédiatement la pièce.

• Autrement, ceci peut être nocif pour votre santé. Le démantèlement de l'unité, le traitement de l'huile réfrigérante et des pièces ultimes devrait se faire conformément aux normes locales et nationales. Remplacez toutes les piles de la télécommande par des piles neuves du même type. Ne mélangez pas de piles neuves avec des piles usées ou différents types de piles.

• Autrement, vous risquez de provoquer un incendie ou un dysfonctionnement. Ne rechargez ni ne démontez les piles. Ne les jetez pas au feu.

• Elles pourraient brûler ou exploser. En cas de contact du liquide des piles avec votre peau ou vos vêtements, lavez-les à l'eau. N'utilisez pas la télécommande si les piles ont coulé.

• Les produits chimiques à l’intérieur des piles peuvent causer des brûlures ou d'autres blessures. Ne laissez pas le climatiseur fonctionner pendant longtemps lorsque le taux d'humidité est très élevé et que la porte ou une fenêtre a été laissée ouverte.

• Il peut y avoir une condensation d’humidité qui risque de mouiller ou d’endommager vos meubles. N'exposez pas votre peau, ni les enfants ou les plantes au courant d’air froid ou chaud.

• Ceci peut nuire à leur santé. Ne buvez pas l'eau qui s'écoule de l’appareil.

• Ce n'est pas hygiénique et pourrait entraîner de sérieux problèmes de santé. Utilisez une banquette ou une échelle solide lorsque vous menez à bien des opérations de nettoyage ou d’entretien de l’appareil.

• Faites attention et évitez de vous blesser.6 Climatiseur MuralSécurité électrique Sécurité électrique
• Cet appareil doit être correctement mis à la terre. Pour réduire au minimum le risque de choc électrique,vous devez toujours brancher l’appareil sur une prise de courant mise à la terre.• Ne coupez ni n'enlevez la broche de mise à la terre de la fiche d’alimentation.• Raccordez la borne de mise à la terre de l'adaptateur à la vis du couvercle de la prise murale n'assurepas la mise à la terre, à moins que la vis du couvercle soit métallique et non isolée et que la prisemurale soit mise à la terre par l'intermédiaire de l'installation électrique.• Si vous doutez que le climatiseur soit correctement relié à la terre, demandez à un électricien qualifiéd’examiner la prise murale ainsi que le circuit électrique.Nous décourageons vivement l'utilisation d'un adaptateur en raison des risques potentiels pour la sécurité.Pour des connexions temporaires, utilisez uniquement un adaptateur d'origine, disponible dans la plupartdes magasins de matériel électrique. Assurez-vous que la grande encoche de l'adaptateur est alignéeavec la grande encoche de la prise murale afin de les brancher en respectant la polarité.Pour débrancher le cordon d'alimentation de l'adaptateur, prenez chacun d'eux avec une main, afin ne pasendommager la borne de terre. Évitez de débrancher fréquemment le cordon d'alimentation car cecipourrait endommager la borne de terre.• Ne branchez jamais cet appareil à l'aide d'un adaptateur cassé. Nous décourageons vivement l'utilisation d'une rallonge en raison des risques potentiels pour la sécurité.Vous pouvez utiliser provisoirement des rallonges trifilaires, avec mise à la terre, certifiées UL et CSA,classées 15 A, 125 V. AVERTISSEMENT AVERTISSEMENT Utilisation temporaire d'un adaptateur Utilisation temporaire d'une rallonge Ce symbole indique un risque de choc électrique. Ce symbole indique des risques pouvant endommager le climatiseur. Ce symbole indique des remarques particulières. REMARQUE Symboles utilisés dans ce manuel Cet appareil doit être installé conformément aux Code électrique national. L'information ci-après joue lerôle d'un guide vous aidant à comprendre les caractéristiques du produit. AVERTISSEMENTFRANÇAIS Manuel du propriétaire 7 Voici une courte introduction des unités intérieure et extérieure. Veuillez lire les informations pertinentesconcernant votre type d’unité intérieure. Description du produit Description du produit Entrée d’air Filtre plasma (en option)Filtre à airSortie d’airGrille avantTouche MARCHE/ARRÊT (ON/OFF)Récepteur de signalLanguette de la grilleClapet (Lames Horizontales)Volets (Lames verticales) Système standard type split : Voyants DEL du panneau d’affichage Modèle Art Cool Voyants DEL du panneau d’affichage Modèle Art Cool large Voyants DEL du panneau d’affichage Récepteur de signalPanneau avantSortie d’airCordon d’alimentationFiltre plasmaFiltre à airRécepteur de signalPanneau avantEntrée d’air Sortie d’airCordon d’alimentationFiltre plasmaFiltre à air Touche MARCHE/ARR Touche MARCHE/ARR ÊT (ON/OFF) T (ON/OFF) Touche MARCHE/ARRÊT (ON/OFF) Touche MARCHE/ARR Touche MARCHE/ARR ÊT (ON/OFF) T (ON/OFF) Touche MARCHE/ARRÊT (ON/OFF) Unité intérieure8 Climatiseur Mural Description du produit Art Cool DeLuxe (Split 1) Voyants DEL du panneau d’affichage Art Cool DeLuxe (Split 2) Voyants LCD du panneau d’affichage Récepteur de signalRécepteur de signalPanneau avantPanneau avantSortie d’airSortie d’airCordon d’alimentationCordon d’alimentationTouche MARCHE/ARRÊT (ON/OFF)Touche MARCHE/ARRÊT (ON/OFF)Filtre plasmaFiltre plasma Entrée d’air Entrée d’air Filtre à airFiltre à air Grilles d’entrée d’air Grilles de sortie d’air Câbles de connexion Canalisations de réfrigerant Raccord de drainage Plaque de base Marche/Arrêt: S’allume pendant le fonctionnement du système, pour indiquer un code d’erreur et lors du réglage du redémarrage automatique. Mode sommeil : S’allume pendant le fonctionnement automatique en mode sommeil. (Modèle de type non réversible) Energy-Saving Cooling Mode : S’allume pendant le fonctionnement en mode refroidissement avec économie d’énergie.(Modèle de type réversible uniquement) Plasma : Cette fonction illustre son mode dynamique en utilisant un système de d'éclairage multiple. Minuterie : S’allume pendant le fonctionnement de la minuterie. (Modèle de type non réversible) S’allume pendant le fonctionnement de la minuterie ou pendant le fonctionnement automatique en mode sommeil.(Modèle de type réversible uniquement) Mode dégivrage : S’allume pendant le fonctionnement en mode dégivrage ou lors du démarrage à chaud* (modèle pompe à chaleur uniquement). : Fonctionnement de l’unité extérieure: S’allume lorsque l’unité extérieure est en marche (modèle refroidissement uniquement). OUT DOOR

• Démarrage à chaud: Lors du fonctionnement de l’unité en mode chauffage, le ventilateur intérieur s’arrête pendant quelques minutes pour que l’appareil ne souffle pas d'air froid.

• En mode dégivrage, l’unité s’arrête de fonctionner en mode chauffage pendant quelques minutes pour enlever la formation de glace sur les serpentins de l'échangeur de chaleur, de manière à maintenir l'efficacité. Affichage pendant : Indique la température réglée et le mode de fonctionnement. fonctionnement Mode de fonctionnementType d’affichageTempérature régléeStandard Très chaud Chaud Frais Trop fraisRefroidissement / Rechauffement par jet Test Nettoyage automatiqueConfortableMode de fonctionnement automatiqueMode de refroi-dissement, de re-chauffement et de déshumidification Energy-saving cooling mode Unité extérieure Voyants de fonctionnementFRANÇAIS Manuel du propriétaire 9 Instructions d’utilisation Comment insérer les piles Entretien de la télécommande sans fils

1. Enlevez le couvercle du réceptacle à piles suivant le sens de la

2. Insérez des piles neuves en veillant à bien placer les pôles (+) et (-).

3. Replacez le couvercle en le poussant de nouveau dans sa position.

1. Utilisez/remplacez toujours les deux piles par des piles du même

2. Si le système ne va pas être utilisé pendant une longue période,

enlevez les piles pour prolonger leur durée de vie.

3. Si l'écran d’affichage de la télécommande commence à devenir

sombre, remplacez les deux piles. REMARQUE

1. Choisissez un endroit convenable où on puisse

l’atteindre facilement et elle soit en même temps protégée.

2. Fixez solidement le support au mur, etc. à l’aide

3. Glissez la télécommande à l'intérieur du

1. La télécommande ne devrait jamais être

exposée à la lumière directe du soleil.

2. L'émetteur et le récepteur de signaux

devraient être toujours propres pour une communication appropriée. Utilisez un chiffon doux pour les nettoyer.

3. Au cas où d’autres appareils seraient

également actionnés depuis la télécommande, changez la position de ceux-là ou consultez un technicien agrée.

1. Le récepteur de signal se trouve à l’intérieur de

2. Pointez la télécommande en direction de l’unité

pour la commander. Il ne doit y avoir aucun obstacle entre la télécommande et l’unité. REMARQUE Instructions d’utilisation Méthode de fonctionnement10 Climatiseur Mural

Fonction refroidissementFonctionnement automatique ou commutation automatiqueFonction déshumidification saineCouvercle basculant (ouvert)Fonction chauffageÉmetteur de signal

Modèle refroidissement ( ), modèle pompe à chaleur ( ) Mode de fonctionnement Instructions d’utilisation Les différentes commandes sont à peu près comme indiqué ci-dessous. Télécommande sans fils

1. TOUCHE MARCHE/ARRÊT

Pour mettre l’unité hors ou sous tension.

TOUCHE DE SÉLECTION DU MODE DE FONCTIONNEMENT Pour sélectionner le mode de fonctionnement.

TOUCHES DE REGLAGE DE LA TEMPERATURE AMBIANTE Pour sélectionner la température ambiante.

SÉLECTEUR DE VITESSE DU VENTILATEUR INTÉRIEUR Utilisé pour sélectionner la vitesse du ventilateur à quatre niveaux : faible, moyen, fort ou CHAOS.

5. TOUCHE DE REFROIDISSEMENT RAPIDE

Pour mettre en marche ou arrêter le mode refroidissement rapide. (L’unité marche alors en mode refroidissement et le ventilateur marche à une vitesse super forte).

TOUCHE BALANCEMENT CHAOS (CHAOS SWING) Pour démarrer ou arrêter le mouvement des volets ainsi que pour régler l’orientation souhaitée du flux d’air vers le haut/bas.

7. TOUCHES MINUTERIE MARCHE/ARRÊT

Pour établir l’heure de démarrage et d’arrêt de fonctionnement.

8. TOUCHES DE RÉGLAGE DE L’HORLOGE

Pour régler l’horloge.

TOUCHES POUR RÉGLER/ANNULER LA MINUTERIE Pour régler ou annuler le fonctionnement de la minuterie.

10. TOUCHE MODE SOMMEIL AUTOMATIQUE

Pour établir le fonctionnement en mode sommeil automatique.

11. TOUCHE DE CIRCULATION DE L’AIR

Pour faire circuler l’air ambiant sans le refroidir ni le réchauffer. TOUCHE ÉCONOMIE D’ÉNERGIE EN MODE REFROIDISSEMENT (EN OPTION) pour les modèles réversibles.

Pour vérifier la température ambiante.

13. TOUCHE PLASMA (EN OPTION)

Pour mettre en marche ou arrêter la fonction de purification par plasma.

TOUCHE DE DIRECTION HORIZONTALE DU FLUX D’AIR (EN OPTION) Pour régler la direction horizontale du flux d’air désirée.

15. TOUCHE RÉTABLIR (RESET)

Utilisée avant de rétablir l’heure.

Utilisée pour actionner les modes colorés en bleu en bas des touches.

TOUCHE DE NETTOYAGE AUTOMATIQUE (EN OPTION) Pour régler le mode de nettoyage automatique. Sur certains modèles, cette touche a une 2ème fonction de commande de luminosité du DEL.

TOUCHE DE L’ÉLÉMENT CHAUFFANT (EN OPTION) (Pas disponible pour tous les modèles)

19. Bouton LCD LUMINOSITY (EN OPTION)

Utilisé pour régler la luminosité de l'écran LCD (à cristaux liquides) Pour utiliser les fonctions colorées en bleu en bas des touches, appuyez d’abord sur la touche 2ndF puis sur la touche correspondant à la fonction souhaitée. Le fait d’appuyer sur la touche 2nd F permet d’activer la fonction colorée en bleu de la touche en question. Pour annuler la fonction commandée, appuyez de nouveau sur la touche 2ndF ; autrement, au bout de 10 secondes d’inactivité elle sera automatiquement annulée. REMARQUEFRANÇAIS Manuel du propriétaire 11

Refroidissement. Déshumidification saine Commutation automatique Chauffage (modèle pompe à chaleur uniquement) Pour abaisser la température. Pour augmenter la température.

La vitesse du ventilateur est faible. La vitesse du ventilateur est moyenne. La vitesse du ventilateur est forte.Air CHAOS Instructions d’utilisation Appuyez sur la TOUCHE MARCHE/ARRÊT pour mettre l’appareil en marche. L’unité émettra un bip sonore. Ouvrez le couvercle basculant de la télécommande et appuyez sur la touche de mode de fonctionnement. Chaque fois que vous appuyez sur cette touche, le mode de fonctionnement change dans le sens de la flèche. Fonctionnement Automatique (modèle refroidissement uniquement) Commutation automatique (modèle pompe à chaleur). En mode de refroidissement ou de chauffage, réglez la température intérieure désirée en appuyant sur les TOUCHES DE RÉGLAGE DE LA TEMPÉRATURE AMBIANTE. En mode refroidissement, la température peut être réglée entre 18 °C et 30 °C alors qu’on mode chauffage, la plage de température va de 16 °C à 30 °C. Réglez la vitesse du ventilateur à l’aide de la télécommande. Vous pouvez régler la vitesse du ventilateur sur quatre niveaux : faible, moyen, fort et CHAOS, en appuyant sur le SÉLECTEUR DE VITESSE DU VENTILATEUR INTÉRIEUR. Chaque fois que vous appuyez sur cette touche, le mode de vitesse du ventilateur change.

Vent naturel avec la logique CHAOS

Pour obtenir une sensation plus fraîche, appuyez sur le bouton SÉLECTEUR DE LA VITESSE DU VENTILATEUR INTERIEUR et réglez-le en mode CHAOS. Le vent soufflera alors comme une brise naturelle grâce aux changements automatiques de la vitesse du ventilateur suivant la logique CHAOS. Mode de fonctionnement12 Climatiseur Mural Pendant le fonctionnement en mode déshumidification saine ❏ Si vous sélectionnez le mode de fonctionnement déshumidification à l’aide de la TOUCHE DE SÉLECTION DU MODE DE FONCTIONNEMENT, la fonction de déshumidification se met en marche. L’appareil règle automatiquement la température ambiante ainsi que le volume d’air, de manière à créer les meilleures conditions de déshumidification et sur la base de la température ambiante réelle ayant été captée. Dans ce cas, cependant, la température réglée n’est pas affichée sur la télécommande et vous ne pouvez pas non plus régler la température ambiante. ❏ En mode de déshumidification saine, le volume d’air, réglé automatiquement suivant l’algorithme d’optimisation en fonction de la température ambiante réelle, rend la pièce saine et confortable même en saison très humide. Commutation automatique Déshumidification saine Automatique Le refroidissement ou le chauffage sont les fonctions automatiques fondamentales du climatiseur. Mais pendant ce fonctionnement, le contrôleur change le mode de fonctionnement automatiquement pour maintenir la température dans une plage de ±2 °C par rapport à la température réglée. Instructions d’utilisation En ce mode de fonctionnement, la température réglée réelle et la vitesse du ventilateur sont automatiquement réglées par la logique de commande électronique basée sur la température ambiante réelle. Si vous avez chaud ou froid, appuyez sur les touches pertinentes de réglage de la température pour obtenir un effet de refroidissement ou de réchauffement. REMARQUE : En ce mode de fonctionnement, vous ne pouvez régler ni la température réelle ni la vitesse du ventilateur intérieur. Par contre, vous pouvez utiliser le balancement chaos en ce mode de fonctionnement. Si le système ne fonctionne pas comme désiré, passez manuellement à un autre mode. Pour que l’unité fonctionne en mode déshumidification saine, suivez les étapes 1, 2 et 4. (Reportez-vous au mode de fonctionnement). Pour que l’unité fonctionne en mode automatique, suivez les étapes 1, et

2. (Reportez-vous au mode de fonctionnement).

Pour activer ce mode de fonctionnement, suivez les étapes 1, 2, 3 et 4. (Reportez-vous au mode de fonctionnement). Fonctionnement automatique (modèle refroidissement uniquement) Fonctionnement en mode commutation automatique (modèle pompe à chaleur). Fonctionnement en mode déshumidification saineFRANÇAIS Manuel du propriétaire 13 Instructions d’utilisation Mode refroidissement/chauffage rapide Fonctionnement du purificateur d’air NEO PLASMA (en option) AUTO CLEAN ❏ Pendant la fonction de nettoyage automatique, les seules touches pouvant être utilisées sont la TOUCHE DÉMARRAGE/ARRÊT, la TOUCHE PLASMA et la TOUCHE NETTOYAGE AUTOMATIQUE. REMARQUE ❏ Pendant la fonction de nettoyage automatique, l’humidité qui reste dans les unités intérieures après leur fonctionnement en mode refroidissement ou déshumidification saine peut être enlevée.

1. Appuyez sur la touche NETTOYAGE AUTOMATIQUE (AUTO CLEAN) pour activer cette

2. Dès lors, chaque fois que l'unité s’arrête, le ventilateur intérieur continue à marcher

pendant environ 30 minutes. Il s’agit d’une opération interne qui ne refroidit ni ne déshumidifie. En outre, les volets sont fermés.

3. Ceci évapore toute trace d'humidité et nettoie intérieurement l'unité.

4. Pour annuler cette fonction, appuyez de nouveau sur la TOUCHE NETTOYAGE

AUTOMATIQUE en cours de fonctionnement. Nettoyage automatique (en option) La fonction de refroidissement rapide peut être utilisée pour refroidir la pièce rapidement durant les étés très chauds. Lorsque cette fonction est activée en mode refroidissement, le ventilateur commence à marcher à une vitesse extrêmement rapide pendant 30 minutes, réglant ainsi la température ambiante sur 18ºC et en atteignant un refroidissement rapide et efficace. De même, la fonction de réchauffement rapide (disponible seulement sur certains modèles) réchauffe la pièce rapidement grâce au fonctionnement du ventilateur à une vitesse extrêmement rapide, réglant la température ambiante sur 30ºC pendant 60 minutes. Le filtre de plasma est une technologie développée par LG pour éliminer les contaminants microscopiques de l'air aspiré en produisant un plasma avec une charge élevée d’électrons. Ce plasma tue et détruit au complet les contaminants pour fournir un air propre et hygiénique. Pour activer cette fonction, appuyez sur la TOUCHE JET COOL (REFROIDISSEMENT RAPIDE). Pour passer du mode refroidissement rapide au mode de refroidissement par fonctionnement du ventilateur à une vitesse élevée, appuyez sur la TOUCHE REFROIDISSEMENT RAPIDE ou sur le BOUTON SÉLECTEUR DE VITESSE DU VENTILATEUR INTÉRIEUR ou de nouveau sur la TOUCHE DE RÉGLAGE DE LA TEMPÉRATURE AMBIANTE.

• La fonction de refroidissement rapide n’est pas disponible pendant le fonctionnement du climatiseur en mode chauffage ou commutation automatique.

• Dans le cas des modèles réversibles, Art Cool et Art Cool large (non pas le modèle DeLuxe), vous pouvez utiliser la fonction réchauffement rapide en appuyant sur la TOUCHE REFROIDISSEMENT RAPIDE en mode chauffage.

• Sur les modèles Art Cool et Art Cool large les décharges latérales se referment pendant le fonctionnement en mode refroidissement/chauffage rapide, pour un refroidissement ou un réchauffement davantage forts. REMARQUE La fonction de purification par plasma peut être activée en appuyant sur la TOUCHE PLASMA de la télécommande. Appuyez-y de nouveau annuler cette fonction. Cette fonction peut être activée en n'importe quel mode de fonctionnement et le ventilateur peut marcher à n'importe quelle vitesse lorsque le filtre de plasma est actionné. REMARQUE14 Climatiseur Mural Économie d’énergie en mode refroidissement (en option) Funzionamento Manuale Instructions d’utilisation L’économie d’énergie en mode de refroidissement permet d’économiser de l'énergie pendant le fonctionnement en mode refroidissement et déshumidification saine ; en effet, l’appareil peut fonctionner efficacement en réglant le temps d'adaptation du boîtier selon la variation de l'heure et de la température et en réglant automatiquement la température désirée.

1. Appuyez sur la TOUCHE MARCHE/ARRÊT pour mettre l’appareil en marche.

2. Ouvrez le couvercle basculant de la télécommande.

Sélectionnez le mode de fonctionnement refroidissement ou déshumidification saine.

3. Appuyez sur la TOUCHE ÉCONOMIE D’ÉNERGIE EN MODE

4. Pour annuler cette fonction, appuyez de nouveau sur la TOUCHE ÉCONOMIE

D’ÉNERGIE EN MODE REFROIDISSEMENT et l'unité rétablira le mode de fonctionnement précédent (refroidissement ou déshumidification saine). Procedure di funzionamento impiegate quando non è possibile utilizzare il telecomando. Il funzionamento viene avviato quando viene premuto il pulsante. Se si desidera interrompere lesecuzione, premere nuovamente il pulsante. Test de fonctionnement Pendant le TEST DE FONCTIONNEMENT, l'unité fonctionne en mode de refroidssement avec le ventilateur à haute vitesse, indépendamment de la température ambiante et des remises à zéro dans 18 minutes. Pendant le test de fonctionnement, si le signal de la commande à distance est reçu, l'unité fonctionne en fonction de la programmation de la commande à distance. Si vous voulez utiliser cette commande, appuyez sur le bouton ON/OFF (MARCHE/ARRÊT) et maintenez-le enfoncé pendant 3~5 secondes, l'avertisseur sonore émettra alors 1 bips. Si vous voulez arrêter le fonctionnement, ré-appuyez dessus. Modèle pompe chaleur Temp. pièce ≥ 24°C21°C ≤ Temp. pièce < 24°C Temp. pièce < 21°C Mode Fonctionnement Réfrigération Réfrigération Déshumidification et santé Chauffage Vitesse ventilateur interne ElevéeElevéeElevéeElevée Température introduite 22°C22°C23°C24°C Modèleréfrigérant ON/OFFbutton Luminosité de l’écran (en option) La luminosité de l’écran peut être réglée à l’aide de la télécommande. Appuyez sur le bouton START/STOP pour activer l’unité. Ouvrez la porte de la télécommande, appuyez sur le bouton 2ndF et appuyer sur le bouton DISPLAY LUMINOSITY (Luminosité de l’écran). L’écran s'obscurcit. Appuyez de nouveau sur le bouton pour régler la luminosité de l'écran.FRANÇAIS Manuel du propriétaire 15 Instructions d’utilisation Délai arrêt minuterie Délai mise en marche minuterie Délai arrêt et mise en marche minuterie Délai mise en marche et arrêt minuterie

1. Appuyez sur la TOUCHE DE MODE SOMMEIL AUTOMATIQUE pour établir l’heure à laquelle vous

voulez que l’unité s’arrête automatiquement.

2. La minuterie peut être programmée par des incréments d’une heure en appuyant sur la TOUCHE DU MODE SOMMEIL

AUTOMATIQUE de 1 à 7 fois. Le mode sommeil est disponible pour être utilisé sur 1 a 7 heures différentes. Pour changer l’heure d’arrêt par des périodes d’une heure, appuyez sur la TOUCHE DU MODE SOMMEIL AUTOMATIQUE tout en pointant la télécommande vers le climatiseur.

(En présence de modèle non inverseur) Assurez-vous que les DEL correspondant au mode veille s’allument, appuyez sur le bouton SLEEP MODE AUTO plusieurs fois jusqu’à ce que les diodes DEL s’éteignent.

• (En présence de modèle inverseur) Assurez-vous que les DEL de la minuterie s’allument. Pour annuler le mode veille, appuyez sur le bouton SLEEP MODE AUTO plusieurs fois jusqu’à ce que les DEL de la minuterie s’éteignent.

• Le mode sommeil s’activera à une vitesse de ventilation basse (en mode refroidissement) et à une vitesse de ventilation moyenne (en mode chauffage) pour un repos tranquille.

• Dans le cas des modèles Art Cool et Art Cool large (non pas dans celui du modèle DeLuxe), les volets de décharge se referment partiellement en mode sommeil pour assurer un repos tranquille. En mode refroidissement ou déshumidification saine : Pour un repos confortable, la température réglée augmentera automatiquement de 1 ˚C dans les 30 minutes suivantes, et ainsi deux fois de manière consécutive (2 ˚C en une heure). Ce sera la température de réglage finale tout au long du fonctionnement de l’appareil en mode sommeil. REMARQUE

1. L’heure ne peut être réglée qu’en appuyant sur la TOUCHE RÉTABLIR (RESET).

Si vous venez de remplacer les piles, vous devez appuyer sur la TOUCHE RÉTABLIR afin de rétablir l’heure. Appuyez sur la touche Marche/Arrêt.

2. Appuyez sur la touche 2nd F et vérifiez si l’icône ( ) s'allume.

3. Appuyez sur les TOUCHES DE RÉGLAGE DE L’HEURE jusqu’à ce que l’heure souhaitée s’affiche.

4. Appuyez sur la TOUCHE RÉGLER/ANNULER L’ HEURE.

Vérifiez le voyant d’heure avant midi ou après midi (AM ou PM). REMARQUE

1. Assurez-vous que l’heure est bien réglée sur l'afficheur de la télécommande.

2. Appuyez sur la touche 2nd F.

3. Appuyez sur les TOUCHES MARCHE/ARRÊT DE LA MINUTERIE pour

démarrer ou annuler la minuterie.

4. Appuyez sur les TOUCHES DE RÉGLAGE DE L’HEURE jusqu’à ce

que l’heure souhaitée s’affiche.

5. Pour régler l’heure sélectionnée, appuyez sur les TOUCHES DE RÉGLAGE DE LA MINUTERIE tout en pointant la

télécommande vers le récepteur de signaux. Pour annuler le réglage de la minuterie Vérifiez si l’icône ( ) est éteint. Appuyez sur la TOUCHE ANNULER MINUTERIE tout en pointant la télécommande vers le récepteur de signaux.(Le voyant de la minuterie disparaîtra du climatiseur et de l’afficheur). Sélectionnez l’un des quatre modes de fonctionnement suivants. REMARQUE

OFF CANCEL SET CANCEL SET CANCEL SET Mode sommeil Réglage de l’heure Réglage de la minuterie.16 Climatiseur Mural Cette fonction permet de faire circuler l’air sans le refroidir ni le réchauffer. Elle peut être activée en appuyant sur la TOUCHE CIRCULATION D’AIR. Une fois que la circulation d’air est activée, vous pouvez sélectionner la vitesse de l’air en appuyant sur le BOUTON SÉLECTEUR DE VITESSE DU VENTILATEUR INTÉRIEUR. Le flux d’air peut être réglé vers le haut/bas (flux d’air vertical) à l’aide de la télécommande.

1. Appuyez sur la TOUCHE MARCHE/ARRÊT

pour mettre l’appareil en marche.

2. Appuyez sur la TOUCHE

automatiquement vers le haut et vers le bas.

4. Appuyez-y de nouveau pour

arrêter le volet à la position désirée. Le flux d’air peut être réglé vers la gauche/droite (flux d’air horizontal) à l’aide de la télécommande.

1. Appuyez sur la TOUCHE MARCHE/ARRÊT

pour mettre l’appareil en marche.

2. Appuyez sur la TOUCHE DE

automatiquement vers la gauche et vers la droite.

4. Appuyez-y de nouveau pour

arrêter les volets à la position désirée. Instructions d’utilisation Commande de la direction horizontale/verticale du flux d’air (en option)

• Si vous appuyez sur la TOUCHE BALANCEMENT CHAOS, la direction du flux d’air horizontal change automatiquement sur la base de l’algorithme CHAOS pour distribuer l’air ambiant de façon équilibrée, de manière à ce que le corps humain se sente plus à l’aise, comme s’il profitait d’une brise naturelle.

• Utilisez toujours la télécommande pour régler la direction du flux d’air vers le haut/bas. Le déplacement manuel du volet vertical de direction du flux d’air peut endommager le climatiseur. Lorsque l’unité n’est pas en fonctionnement, le volet de direction du flux d’air vers le haut/bas reste fermé, pour empêcher l’entrée d’air dans le système. REMARQUE La fonction Air CHAOS économise de l’électricité et prévient le refroidissement excessif. La vitesse du ventilateur change automatiquement de haute à basse ou vice-versa, en fonction de la température ambiante.

• Dans le cas des modèles réversibles, qui n’ont pas la TOUCHE CIRCULATION D’AIR, cette fonction peut être activée en appuyant sur la TOUCHE PLASMA. REMARQUE Cette fonction est réglée en usine comme paramètre par défaut, mais vous pouvez la désactiver en appuyant sur la touche MARCHE/ARRÊT pendant 6 secondes. L’unité émettra deux bips sonores et le voyant (2) clignotera 4 fois. Pour la réactiver, appuyez à nouveau sur ce bouton pendant 6 secondes. L’unité émettra deux bips sonores et le voyant (1) clignotera 4 fois. REMARQUE Mode circulation d’air Cette fonction est utile dans le cas d’une panne d’électricité. En cas de rétablissement de l’électricité après une panne de courant, le mode redémarrage automatique est la fonction qui permet de rétablir automatiquement les derniers paramètres de fonctionnement. Redémarrage automatiqueManuel du propriétaire 17 FRANÇAIS Entretien et service Unité intérieure Avant d’effectuer toute opération d’entretien, veuillez placer l’interrupteur principal du système sur la position arrêt, puis débranchez l’interrupteur et le cordon d’alimentation. ATTENTION Nettoyez l’unité avec un tissu doux et sec. N’utilisez pas d’eau de Javel ou des abrasifs. N’utilisez jamais aucun des produits suivants :
• De l’eau chaude à plus de 40 °C. Ceci peut provoquer une déformation ou une décoloration.• Des substances volatiles. Ceci peut endommager les surfaces du climatiseur. Filtres à air Les filtres à air placés derrière la grille avant doivent être examinés et nettoyés toutes les 2 semaines ou plus souvent si nécessaire. Pour enlever les filtres, reportez-vous aux diagrammes explicatifs correspondant à chaque modèle. Nettoyez les filtres à l’aide d’un aspirateur ou avec de l’eau savonneuse tiède. Si la saleté ne peut pas être enlevée facilement, lavez avec de l’eau tiède additionnée de détergent . Après le nettoyage, faites-les sécher convenablement à l’ombre puis remettez-les à leur place. Filtres plasma Les filtres plasma placés derrière le filtre à air doivent être examinés et nettoyés tous les 3 mois ou plus souvent si nécessaire. Pour enlever les filtres, reportez-vous aux diagrammes explicatifs correspondant à chaque modèle. Nettoyez les filtres à l’aide d’un aspirateur. En cas de saleté manifeste, lavez-les avec de l’eau, faites-les bien sécher à l’ombre, puis remettez-les à leur place. Filtres déodorants Enlevez les filtres déodorants qui sont derrière le filtre à air et exposez-les à la lumière directe du soleil pendant 2 heures.Puis remettez-le à leur place. Enlèvement des filtres ATTENTION Attendez au moins 10 secondes avant de toucher au filtre plasma après ouverture de la grille d’entrée d’air ; autrement, vous risquez de subir un choc électrique. ATTENTION Entretien et service

1. Modèle Art Cool :

Abaissez la partie inférieure de la grille, après avoir soulevé un peu la languette du filtre et retirez le filtre doucement. Enlevez le filtre plasma tel que montré. Après le nettoyage et le séchage, réinstallez correctement le filtre et la grille en faisant coïncider les crochets.2. Modèle Art Cool large : Dans ce cas, le procédé d’enlèvement des filtres est le même que pour le modèle Art Cool (voir ci-dessus). Filtre à air Crochet du panneau avant Crochet support Filtre à air Filtre plasma Panneau avant18 Climatiseur Mural Entretien et service

3. Modèle DeLuxe (Split 1):

Ouvrez la partie supérieure du panneau et soulevez-le vers le haut tel que montré. Les crochets du panneau se dégageront. Enlevez les filtres à air. Ensuite, ôtez le filtre plasma.

4. Modèle DeLuxe (Split 2) :

Ouvrez le panneau avant tel que montré. Tirez ensuite la languette du filtre légèrement en avant pour enlever le filtre à air. Après enlèvement du filtre à air, enlevez les filtres plasma et déodorant en tirant légèrement en avant. Après le nettoyage et le séchage, réinstallez correctement les filtres à leur place. Panneau avant Panneau avant Crochet du panneau Filtre plasma Filtre plasma Filtre plasma Filtre déodorant

5. Modèle standard split : Voici ci-dessous deux méthodes différentes pour ouvrir le panneau avant

en fonction du type de climatiseur : Split 1 : Ouvrez le panneau avant tel que montré. Tirez ensuite la languette du filtre légèrement en avant pour enlever le filtre à air. Après enlèvement du filtre à air, enlevez les filtres plasma et déodorant en tirant légèrement en avant. Comment utiliser le panneau avant

1. Fermer le panneau avant

Relevez le crochet puis fermez le panneau avant.

2. Retirer le panneau avant

Relevez le crochet complètement jusqu’à le libérer puis retirez le panneau avant HangerHangerManuel du propriétaire 19 FRANÇAIS Entretien et service Unité extérieure Les serpentins de l’échangeur de chaleur et les prises d’air du panneau de l’unité extérieures doivent être régulièrement vérifiés. S’ils sont obstrués avec de la saleté ou de la suie, vous pouvez faire nettoyer à la vapeur l’échangeur de chaleur et les prises d’air du panneau par un technicien. Si les serpentins sont sales ou obstrués, ceci réduira l’efficacité de fonctionnement du système et fera augmenter les frais en énergie. REMARQUE Conseils d’utilisation Fonction d’autodiagnostic Voyant ( ) d’erreur sur l’afficheurPoint de vérification

• Thermistor de la température ambiante intérieure ouvert/court-circuité.
• Thermistor de la température de la tuyauterie extérieure ouvert/court-circuité.(une fois)3 sec 3 sec 3 sec Cette unité dispose d’une fonction de diagnostic d’erreur incorporée. Si le thermistor tombe en panne, le voyant DEL ( ) de l’unité commencera à clignoter. Dans une telle situation, contactez le SAV agréé ou votre revendeur. Ne refroidissez pas à l’excès la pièce. Ce n'est pas bon pour la santé etcela vous fera gaspillerl'électricité. Maintenez fermés stores et rideaux. Veillez à ce que le soleil n’entre pasdirectement dans la pièce lorsque leclimatiseur est en fonctionnement. Gardez une température ambiante uniforme. Réglez la direction du flux d’airvertical et horizontal afin d’assurerune température ambiante uniforme. Veillez à ce que les portes et les fenêtres soient bien fermées. Évitez autant que possibled’ouvrir les portes et lesfenêtres afin de conserverl'air froid dans la pièce. Nettoyez régulière-ment les filtres à air. Les obstructions dans le filtre àair réduisent le flux d'air ainsique les effets derefroidissement et dedéshumidification. Nettoyez-les au moins une foistous les quinze jours. Aérez la salle de temps en temps. Puisque les fenêtresrestent fermées, il estconseillé de les ouvrir etd'aérer la pièce de tempsen temps. Utilisez la vitesse élevée du ventilateur pour un refroidissement rapide et efficace. La capacité derefroidissement de l’unitéest d’autant plus grandeque le ventilateur tourne àune vitesse élevée. Attendez au moins 10 secondes avant de toucher au filtre plasma après ouverture de la grille d’entrée d’air ; autrement, vous risquez de subir un choc électrique. ATTENTION Filtre plasmaFiltre déodorant Split 2 : Tirez le panneau avant des deux côtés tel que montré. Tirez ensuite le filtre légèrement en avant pour l’enlever. Après enlèvement du filtre à air, enlevez les filtres plasma et à triple déodorant en tirant légèrement en avant.20 Climatiseur Mural Conseils de dépannage! Pour épargner du temps et de l’argent ! Le climatiseur peut ne pas fonctionner correctement lorsque : Problème ■ Le climatiseur est débranché. ■ Le fusible a sauté ou le disjoncteur s’est déclenché. ■ Panne d’électricité. ■ Haute tension. ■ Le flux d’air est restreint. ■ Le filtre à air est sale.

Il est probable que la température de la pièce ait été très chaude avant la mise en marche du climatiseur. ■ L’air froid s’échappe.

Vérifiez le réglage de la température. ■ Il pourrait y avoir une source de chaleur dans la pièce.

climatiseur ne démarre pas

climatiseur ne refroidit pas comme il devrait

Assurez-vous que la fiche électrique du climatiseur est convenablement insérée dans la prise murale.

Vérifiez le coffret du disjoncteur/les fusibles de la maison et remplacez au besoin les fusibles ou redémarrez le disjoncteur.

En cas de panne de courant, tournez la commande de mode à OFF. Une fois le courant rétabli, attendez 3 minutes avant de remettre le climatiseur en marche, pour éviter un dysfonctionnement par surcharge du compresseur.

Si la tension est exceptionnellement très haute ou très basse, ceci déclenchera le disjoncteur.

• Veillez à ce qu’aucun rideau, store ni meuble ne bloque la partie frontale de l’appareil.

Nettoyez le filtre à air au moins tous les quinze jours. Lisez la section Entretien et service.

Lorsque vous allumez le climatiseur, vous devez attendre un moment jusqu’à ce que la température de la pièce commence à refroidir.

Vérifiez si les registres du système de chauffage au plancher et les retours d’air froid sont fermés.

• Assurez-vous qu’il est correctement établi.

Vérifiez ces sources-là et déplacez-les ou bien veillez à ce qu’elles soient éteintes lorsque le climatiseur est en marche. SolutionCauses possibles

1. Devant la présence de phénomènes étranges (odeur de brûlé, bruits forts, etc.) :

Arrêtez l’appareil et éteignez le disjoncteur. Dans ces cas-là, n’essayez jamais de réparer vous-même le système, ni de le remettre en marche.

2. Le cordon d’alimentation principal est trop chaud ou endommagé.

3. Un code d’erreur est généré par un autodiagnostic.

4. De l’eau coule de l’unité intérieure même en cas de faible taux d’humidité.

5. L’interrupteur, le disjoncteur (de sécurité, de mise à la terre) ou un fusible ne

fonctionne pas correctement. L’utilisateur doit régulièrement vérifier et nettoyer l’unité pour en éviter une diminution du rendement. Dans certains cas, ce travail doit être mené a bien par un technicien qualifié uniquement. Contactez immédiatement le service technique dans les situations suivantes : Entretien et serviceDEUTSCH
