BEDIENUNGSANLEITUNG OWA206WIT Pelgrim

Gebrachte pictogrammen - Pictogrammes utilisés - Benutzte Piktogramme Pictograms used

Belangrijk om te weten - Important à savoir - Wissenschaftes - Important information

Tip - Conseil - Tipp

INHOUD

	Beschreibung			4
	Einleitung			4
	Abluftsystem				5
Gebrauch	Bedienung			6
Pflege	Reinigen			7
	Fettfilter	entfernen			8
	Austausch	der	Kohlefilter		8
	Lampen	auswechseln			8
Installation	Allgemein			10
	Elektroanschluss			11
	Vorbereitung			12
	Rezirkulation			12
	Montag			13
Anlagen	Entsorgung Gerät und Verpackung		14

Beschreibung

Einleitung

A Ausschalter
B Ventilatorstufe 1
C Ventilatorstufe 2
D Ventilatorstufe 3
E Beleuchting

These Bedienungsanleitung gibt Ohnen eine schelle Übersicht aller Mänglichkeiten, die das Gerät bietet. Sie erhalten Informationen zur Sicherheit und zur Wartung des Geräts.

Bewahren Sie diese Bedienungsanleitung und die Installationsanweisungen sorgfältig auf. So stehen sie auch für eine zukünftige Nutzung des Geräts zur Verfügung.

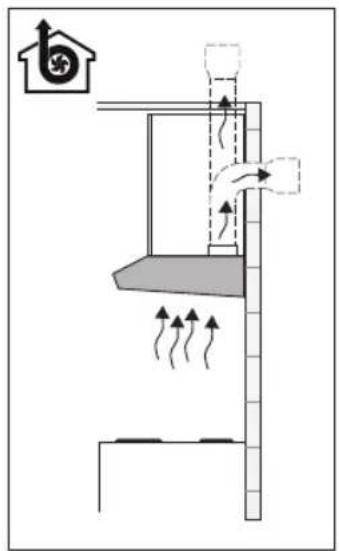

Abluftsysteme

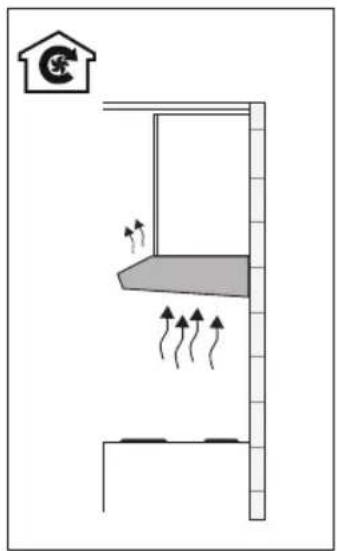

Die Dunstabzugshaube kann je nach Modell auf zwei verschiedene Weisen angeschlossen werden:

1. Als Dunstabzugshaube an einem Abluftkanal. Die angezogenen und gefilterten Kuchendampfe werden nach außen abgeführrt. Dies ist die Beste Methode!

1. Als Rezirkulations-Dunstabzugshaube. Die Fetteile der angezogenen Kuchendampfe werden gefiltert. Die angesaugte Luft wird nicht abgefuhl, sondern wieder in die Kuche abgegeben. In thisem Fall mussen Sie einen Kohlefilter einsetzen.

Achtung! Sie müssen den Kohlefilter getrennt bestellen. Wenn die Abzugshaube mit Kohlefilter benutzt wird, wird ein lauteres Betriebsgeräusch verursacht als beim Betrieb mit einer Entlüfung nach außen.

Bitte lessen Sie die gesonderten Sicherheitsvorschriften bevor Sie das Gerät in Betriebnehmen!

Bedienung

Gebäse ein- und ausschalten

1. Drucken Sie auf die Geschwindigkeitstasten B, C oder D

Die Abzugshaube wird auf die entsprechende Stufe geschalteit.

1. Drucken Sie auf die Ausschalttaste A.

Der Ventilator wird ausgeschaltet.

Beleuchtung ein- und ausschalten

1. Drucken Sie die Taste für die Beleuchtung E.

Die Beleuchtung ist eingeschaltet.

1. Drucken Sie die Taste E für die Beleuchtung erneut.

Die Beleuchtung ist ausgeschaltet.

Reinigen

Achtung! Machen Sie das Gerät vor jeder Wartung spannungsfrei, indem Sie den Stecker aus der Steckdoseziehen oder den Hauptschalter der Wohnung ausschalten. Die Dunstabzugshaube muss sowohlinnen als auch außigenereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Keine Produkte verwenden, die Scheuermittel enthalten. Keinen alkohol verwenden!

Achtung! Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Dunstabzugshaube

Die Dunstabzugshaube konnen Sie mit Seifenlauge und einem weichen Tuch reinigen, danach mit klarem Wasser nachspullen. Gebrauchen Sie keine agressiven Putzmittel, wie z. B. Soda. Der Lack der Dunstabzugshaube bleibt gut, wenn Sieihn ab und zu mit Wachs einreiben.

Rostfreie Hauben

Nicht mit einem Scheuerschwamm oder anderen Scheuermitteln gehandeln. Nachbehandeln mit Stahlreiniger und in Strukturrichtung des Edelstahls putzen.

Fettfilter

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sattigungs-anzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – dies anziegt). Das kann mit einem milden Waschmittel von Hand, oder in der Spulmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Setzen Sie die Fettfilter mit den Öffnungen nach unter in den Geschirrspüler, so dass das Wasser Herauslaufen kann. Der Aluminiumfilter wird durch die Reinigungsmittel stumpf, das ist normal.

Fettfilter

Fettfilter entfernen

Netzspannung ausschalten! Den Stecker aus der Wandsteck-doseziehen oder den Schalter im Sicherungskasten auf Null stellen. Das Fettfilter nach vorneziehen und dann von vorne nach unten kippen.

Kohlefilter

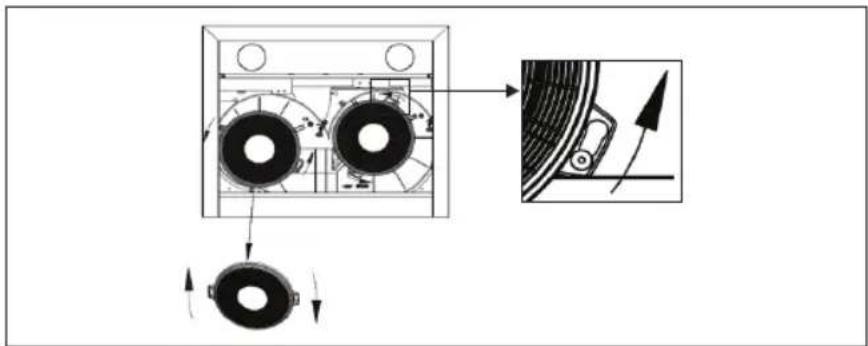

Austausch der Kohlefilter

Wenn die Dunstabzugshaube nicht mit einem Abzug verbunden ist, muss der Kohlefilter verwendet werden.

1. Entfernen Sie die Fettfilter.
2. Befestigen Sie die Kohlefilter am Motor.
3. Setzen Sie die Fettfilter ein.

Achtung:

• Nach mehr oder weniger langem Gebrauch ist die Aktivkohle gesattigt, je nach Art der Kochvorgänge und der regelmäßigen Reinigung des Fettfilters.
• Es ist auf jeder Fall erforderlich, die Kartusche mindestens alle vier Monate auszutauschen.
• Kohlefilter sind nicht zur Wiederverwendung auswaschbar. Gesattigter Kohlenstoff ist nicht umwelt-freundlich, tauschen Sie den Filterrechtzeitig aus.

Beleuchtung

Die Beleuchtung der Abzugshaube erfolgt mit LED-Leuchtmitteln.
- LED-Leuchtmittel sorgen für eine optimale Beleuchtung. Ihrlebensdauer ist gegenüber herkömmlichen Leuchtmitteln verzehnfacht. Außen dem benötigen sie bis zu 90 Prozent weniger Energie.
- Wenn Sie LED-Leuchtmittel ausauschen wollen, wenden Sie sich an den Kundendienst.

Allgemein

Der Anschluß这意味着 Gerätes an das Lichtnetz muß durch einen anerkannten Installaur geschehen, der die Sicherheitsvorschriften gut kennt und anwendet. Diese Gerät entspricht den europäischen Vorschriften.

Wichtig zu wissen:

• Der Abstand zwischen dem niedrigsten Punkt der Dunstabzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen. Bei einer elektrischen Kochplatte, einer Induktionskochplatte oder einem Keramikfeld muss dieser Abstand mindestens 55 cm sein.
• Wenn die Dunstabzugshaube an einen bestehenden Abluftkanal angeschlossen wird, dürfen auf diesen keine anderen Geräte angeschlossen sein, wie: Gasdurchlauferhitzer und Gasofen.
• Denken Sie an die örtlichen Vorschriften bezüglich Entlüftung von Gasgeräte.
• Je kürzer das Abluftrohr und je weniger Krümmungen es hat, um so better ist die Wirkung der Dunstabzugshaube.
• Kontrollieren Sie, bevor Sie zu bohren beginnen, ob in der Mauer keine Installationsleitung(en) vorhanden ist/sind.
• Das Anschlussrohr der Kaminhaube hat einen Durchmesser von 125 mm. Es empfeht sich, das Abluftrohr auch mit diesen Durchmesser auszufahren.
• Das gelieferte Installationsmaterial für diese Dunstabzugshaube ist für Stahlbeton und Ziegelmauern geeignet. Für manche Mauertypeen sind spezielle Dübel und Schrauben erforderlich.
• Verwenden Sie die Montageschablone zum Markieren der Montagelöcher (falls vorhanden).

Anschluss

Elektroanschluss

Die Kuchenhaube gehört zur Geräteklasse II, daß muss keine der Leitungen geerdet werden.

Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen:

BRAUN = Phase L

BLAU = Phase N

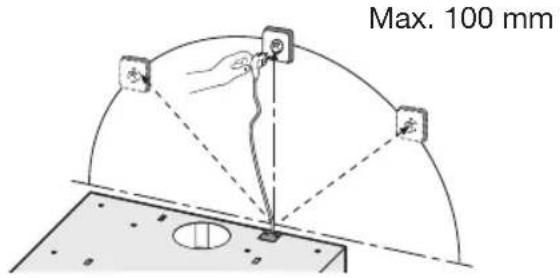

These Dunstabzugshaube ist mit einem Stecker versehen. Installieren

Sie die Dunstabzugshaube so, dass der Stecker erreichbar ist.

Bringen Sie die Steckdose am besten verdeckt, also hinter dem Rohr an.

Achtung:

Wenn Sie einen festen Anschluß anbringen möchten, sorgen Sieitte davon, daß in der Zuführungsleitung ein omnipolarer Schalter mit einem Kontaktabstand von mindestens

3 mm angebracht wird.

Vorbereitung

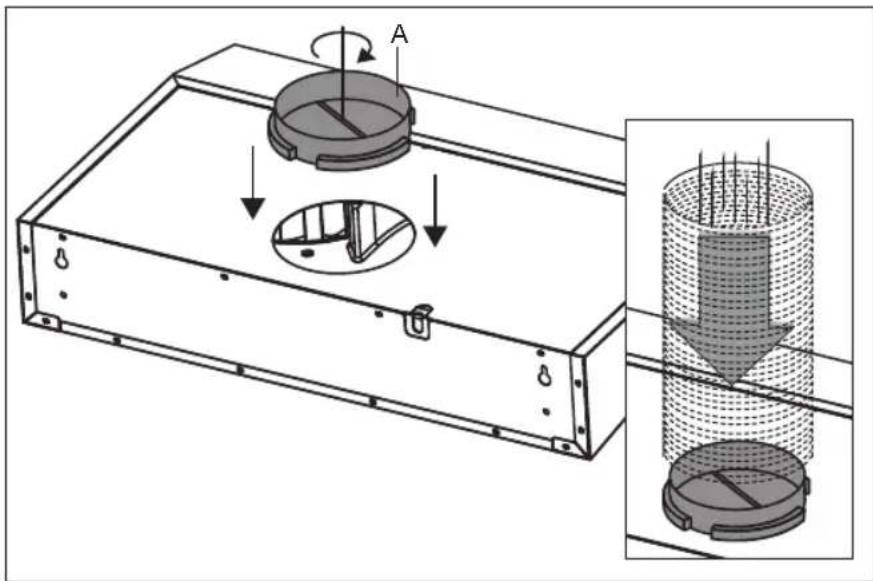

Befestigen Sie den mitgelieferten Flansch (A) an der Haube und bringen Sie der Abluftkanal am Flansch an.

Rezkirkulation

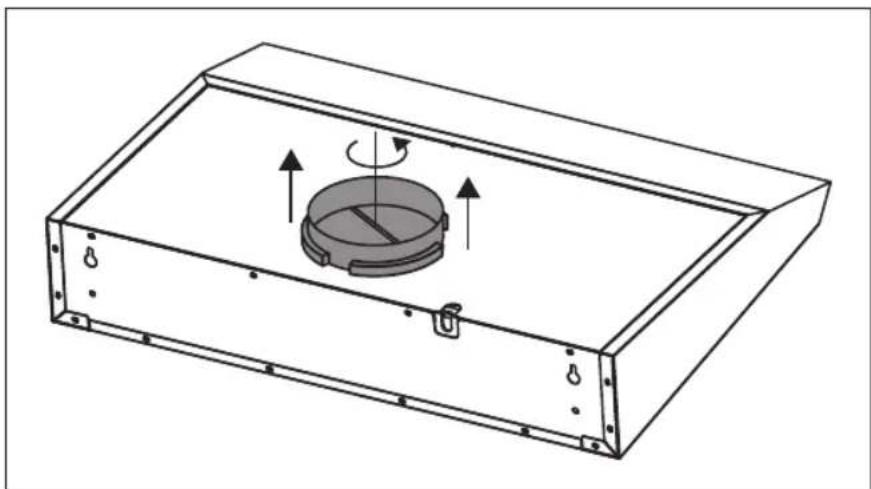

These Dunstabzugshaube ist für den Rezirkulationsbetrieb geeignet (siehe „Abluftsysteme"). Bauen Sie die Dunstabzugshaube für den Rezirkulationsbetrieb um.

1. Entfernen Sie den Abluftflansch

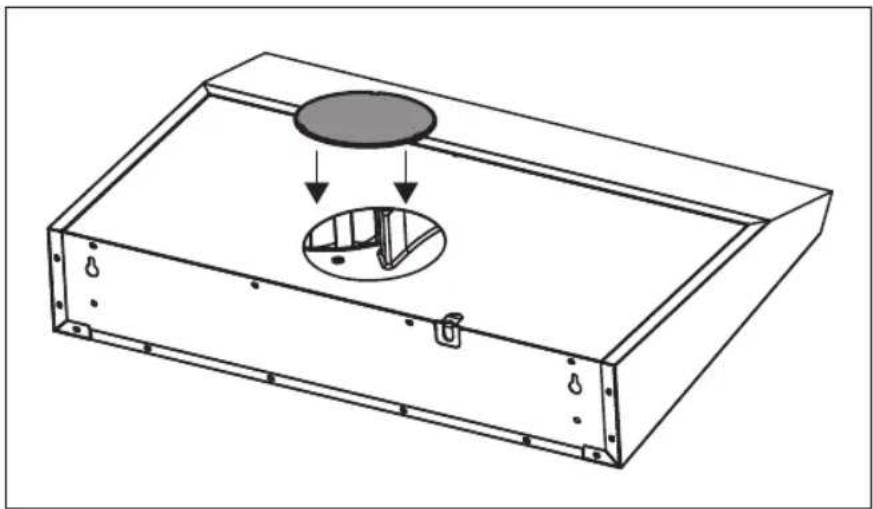

1. Setzen Sie die Verschlusskappe auf.

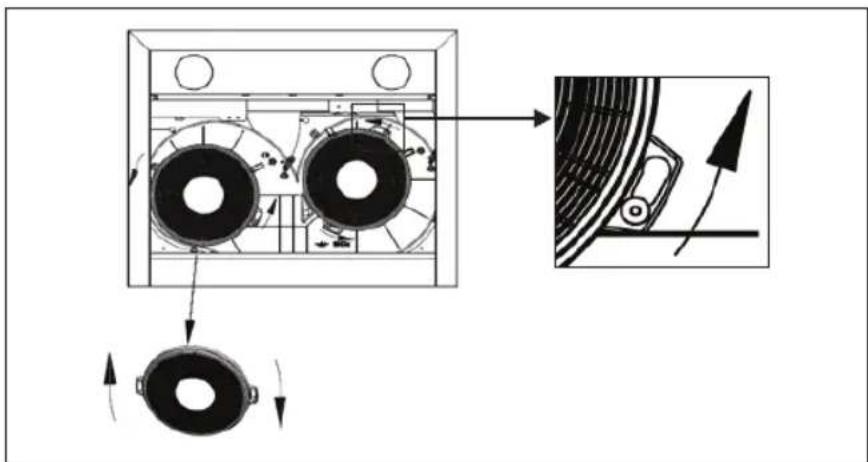

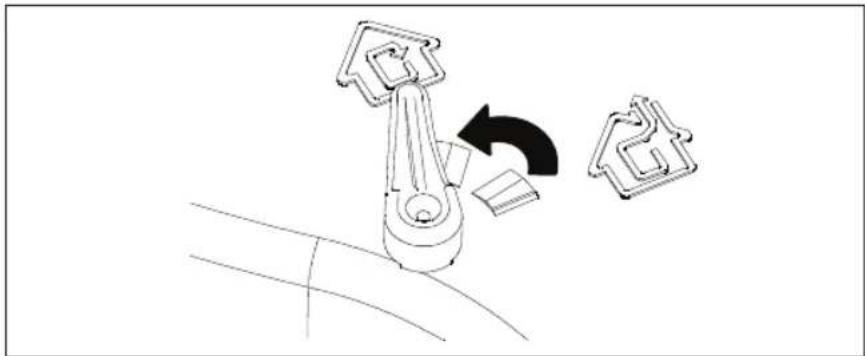

1. Drehen Sie die Luftverteilungshebel der beiden Motoren in die Position „Rezirkulation".

1. Setzen Sie die Kohlefilter ein.

Montage

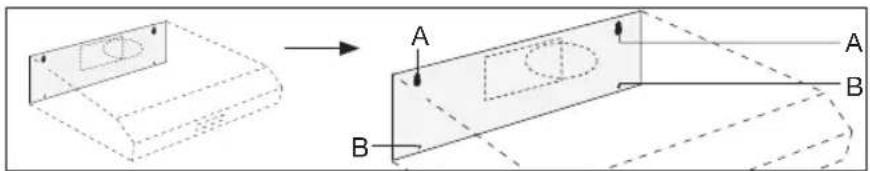

An der Wand

• Nehmen Sie die Filter aus der Dunstabzugshaube hersa.
• Halten Sie die Haube an die Wand.
• Markieren Sie - durch die Kappe hindurch - die Befestigungslöcher (A) und die Löscher (B) zur Sicherung der Haube.
• Bohren Sie die Löscher.
• Schieber Ben Sie die mitgelieferten Dübel in die Löcher.
• Drehen Sie die Schrauben in die 2 Befestigungslöcher (A).
• Achtung: Drehen Sie die Schrauben soweit ein, dass sie noch 1 cm aus der Wand Herausragen.
• Hängen Sie die Haube an den 2 Befestigungsschrauben auf.
• Ziehen Sie die Befestigungsschrauben fest an.
• Ziehen Sie die Sicherungsschrauben fest an.
  SchlieBen Sie das Abluftrohr an den Abluftstutzen an.

Unter einem Kuchenschrank

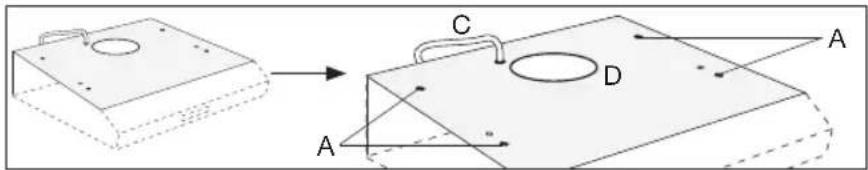

• Markieren Sie auf der Unterseite des Kuchenschranks mit der mitgelieferten Schablone die 4 Befestigungslöcher (A), die Bohrung für das Stromkabel (C) und die Bohrung für die Abluft (D).
• Bohren Sie die Löscher.
• Ziehen Sie das Stromkabel durch die entsprechende Bohrung nach oben. Schieber den Sie die Abluftduse durch die Öffnung.
• Verschrauben Sie die Haube mit den mitgelieferten Schrauben mit dem Boden des Kuchenschranks.
  SchlieBen Sie das Abluftrohr an die Abluftduse an.
• Stecken Sie den Netzstecker in die Steckdose.

Entsorgung

Entsorgung Gerät und Verpackung

Bei der Herstellung deses Gerätes wurden dauerhafte Werkstoffe verwendet. Dieses Gerät ist am Ende seiner Nutzeit ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen. Sie erhalten hierzu Informationen bei den zuständigen behörden.

Die Verpackung des Gerätes ist wiederverwendbar.

Verwendet konnen sein:

Pappe;
Polyethylenfolie (PE);
CFK-freies Polystyrol (PS-Hartschaum).

These Werkstoffe sind ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen.

Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte getrennt zu beseitigen, ist das Produkt mit einer Mülltonne, die durchgestrichen ist, gekennzeichnet. Dies bedeutet das am Ende seiner Nutzzeit das Produkt nicht zusammen mit dem Siedlungsabfall beseitigt werden darf. Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhandlern, die einen Rücknahmeservice anbieten, gebracht werden.

Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschfristmaße Entsorgung bedingt sind. Zudem ermöglich wird die Wiederverwertung der Materialien, aus denen sich das Gerät zusammensetzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt.

Konformitätsvermutung

Wir erklaren dass unsere Produkte den geltenden Europäischen Richtlinien, Entscheidungen und Verordnungen und den Anforderungen der genannten Normen erfüllen verwiesen.
