BEDIENUNGSANLEITUNG EBX 943 625 E AMICA

IO-CBI-3176 / 9519160 (03.2024 / v1) DE BEDIENUNGSANLEITUNG

ALLGEMEINE PFLEGEHINWEISE 29 TECHNISCHE DATEN 35

TECHNISCHE GEGEVENS 1343

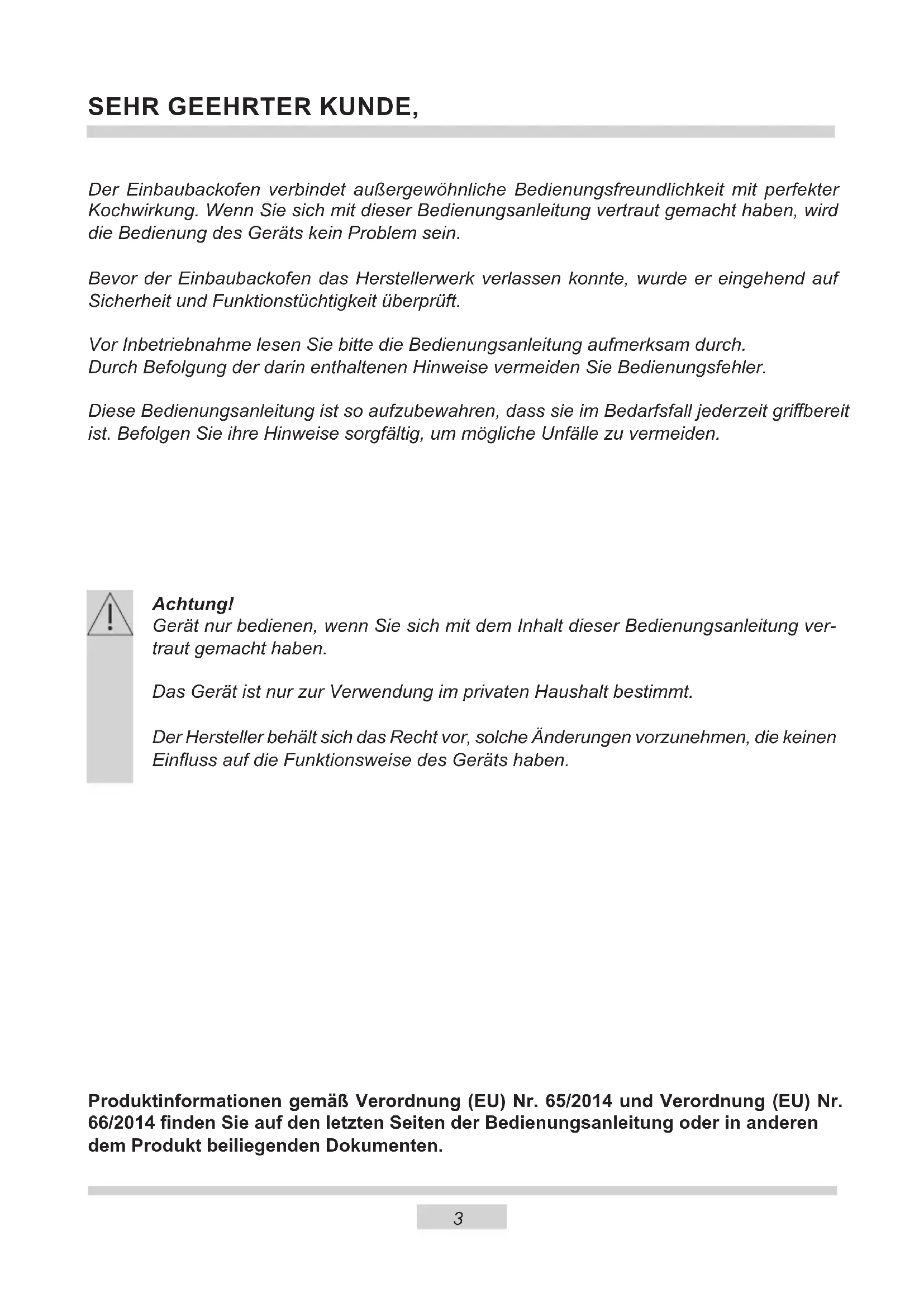

SEHR GEEHRTER KUNDE, Der Einbaubackofen verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfekter Kochwirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts kein Problem sein. Bevor der Einbaubackofen das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit und Funktionstüchtigkeit überprüft. Vor Inbetriebnahme lesen Sie bitte die Bedienungsanleitung aufmerksam durch. Durch Befolgung der darin enthaltenen Hinweise vermeiden Sie Bedienungsfehler. Diese Bedienungsanleitung ist so aufzubewahren, dass sie im Bedarfsfall jederzeit gribereit ist. Befolgen Sie ihre Hinweise sorgfältig, um mögliche Unfälle zu vermeiden. Achtung! Gerät nur bedienen, wenn Sie sich mit dem Inhalt dieser Bedienungsanleitung ver- traut gemacht haben. Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt. Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einuss auf die Funktionsweise des Geräts haben. Produktinformationen gemäß Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 nden Sie auf den letzten Seiten der Bedienungsanleitung oder in anderen dem Produkt beiliegenden Dokumenten.4 SICHERHEITSHINWEISE Achtung. Das Gerät und seine zugänglichen Teile werden während der Benutzung heiß. Seien Sie beim Berühren sehr vorsichtig. Kinder unter 8 Jahren sollten sich nicht in der Nähe des Geräts aufhalten. Das Gerät darf von Kindern nur unter Aufsicht benutzt werden. Das Gerät darf von Kindern (ab einem Alter von 8 Jahren) sowie von Personen, die nicht im vollen Besitz ihrer körperli- chen, sensorischen oder geistigen Fähigkeiten sind nur unter Aufsicht und gebrauchsanweisungsgemäß benutzt werden. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen Reinigungsarbeiten nur unter Aufsicht durchführen. Kinder dürfen das Gerät nur unter Aufsicht bedienen. Starke Erhitzung des Geräts während des Betriebs. Seien Sie vorsichtig und vermeiden Sie das Berühren der heißen Innenteile des Geräts. Zugängliche Teile können bei Be nut zung heiß werden. Kin- der fern halten. Achtung. Verwenden Sie zur Reinigung der Kochäche keine aggressiven Putzmittel oder scharfen Metallgegen- stände, die die Oberäche beschädigen könnten (Entstehung von Sprüngen oder Brüchen). Achtung.Um Stromschläge zu vermeiden, muss man sich vor dem Wechsel die Glühlampe vergewissern, dass das Gerät abgeschaltet ist.5 SICHERHEITSHINWEISE ● Andere Haushaltsgeräte samt ihren Anschlusskabeln dürfen den Backofen nicht berühren auiegen, da deren Isolierung nicht hitzebeständig ist. ● Beim Braten den Herd nicht ohne Aufsicht lassen! Öl und Fett können sich durch Überhitzen oder Überlaufen selbst entzünden. ● Kochgeschirr mit einem Gewicht über 15 kg darf nicht auf die geö󰀨nete Backofen- tür. ● In nicht betriebsfähigem Zustand darf der Gerät nicht benutzt werden. Sämtliche Mängel dürfen nur von einer autorisierten Fachkraft beseitigt werden. ● Bei Betriebsstörungen, die durch technische Mängel verursacht sind, muss unbe- dingt die Stromzufuhr unterbrochen und eine Reparatur veranlasst werden. ● Die Grundsätze und Bestimmungen dieser Bedienungsanleitung sind unbedingt zu beachten. Personen, die mit dem Inhalt der Bedienungsanleitung nicht vertraut sind, dürfen den Gerät nicht bedienen. ● Das Gerät ist ausschließlich zum Kochen im haushaltsüblichen Rahmen ausgelegt. Ein anderweitiger Gebrauch jeder Art (z.B. zur Raumbeheizung) ist nicht bestim- mungsgemäß und kann gefährlich sein. Zur Reinigung des Geräts keine Dampfreiniger verwenden. Verbrühungsgefahr! Heißer Dampf kann beim Ö󰀨nen der Gerätetür entweichen. Während oder nach dem Garbetrieb die Gerätetür vorsichtig ö󰀨nen. Beim Ö󰀨nen nicht über die Gerätetür beugen. Beachten Sie, dass Dampf je nach Tem- peratur nicht sichtbar ist.6 UNSERE ENERGIESPARTIPPS Wer Energie verantwort- lich verbraucht, der schont nicht nur die Haushaltskas- se, sondern handelt auch umweltbewusst. Seien Sie dabei! Sparen Sie Elektro- energie! Folgendes können Sie tun: ● Unnötiges „Topfgucken” vermeiden. Auch die Backofentür nicht unnötig oft ö󰀨- nen. ● Backofen nur bei größeren Mengen einsetzen. Fleisch mit einem Gewicht bis zu 1 kg lässt sich sparsamer im Topf auf dem Herd ga- ren. ● Nachwärme des Backofens nutzen. Bei Garzeiten von mehr als 40 Minuten den Backofen unbedingt 10 Minuten vor dem Ende der Garzeit ausschalten. Wichtig!Bei Betrieb mit Zeitschalt- uhr entsprechend kürzere Garzeiten einstellen. ● Backofentür gut geschlossen halten. Durch Verschmutzungen an den Türdich- tungen geht Wärme verloren. Deshalb: Am besten sofort beseitigen! ● Herd nicht direkt neben Kühl- oder Ge- frieranlagen einbauen. Deren Stromverbrauch steigt dadurch un- nötig.7 AUSPACKEN Für den Transport haben wir das Gerät durch die Verpak- kung gegen Beschädigung gesichert. Nach dem Aus- packen entsorgen Sie bitte umweltfreundlich die Verpak- kungsteile. Alle Verpackungsmaterialien sind umweltver- träglich, hundertprozentig wieder zu verwer- ten und wurden mit einem entsprechenden Symbol gekennzeichnet. Achtung! Die Verpackungsmaterialien (Polyäthylenbeutel, Polystyrolstücke etc.) sind beim Auspacken von Kindern fern zu halten. AUSSERBETRIEBNAHME Nach Beendigung der Benut- zung des Geräts darf es nicht zusammen mit dem gewöhnli- chen Hausmüll entsorgt werden, sondern ist an eine Sammel- und Recyclingstelle für Elektro- und elektronische Geräte abzuge- ben. Darüber werden Sie durch ein Symbol auf dem Gerät, auf der Bedienungsanleitung oder der Verpackung informiert. Die bei der Herstellung dieses Geräts ein- gesetzten Materialien sind ihrer Kennzeich- nung entsprechend zur Wiederverwendung geeignet. Dank der Wiederverwendung, der Verwertung von Wertsto󰀨en oder anderer Formen der Verwertung von gebrauchten Geräten leisten Sie einen wesentlichen Bei- trag zum Umweltschutz. Über die zuständige Recyclingstelle für die gebrauchten Geräte werden Sie von Ihrer Gemeindeverwaltung informiert.8 BEDIENELEMENTE Backofen- Funktionsregler Zeit schaltuhr Backofen-Tempera- turregler Kontrollleuchte (Heizunganzeige) L Kontrollleuchte (Betriebsanzige) R9 BEDIENELEMENTE Backofen- Funktionsregler Backofen-Tempera- turregler Kontrollleuchte (Heizunganzeige) L Kontrollleuchte (Betriebsanzige) R10 BEDIENELEMENTE Backofen- Funktionsregler Zeit schaltuhr Backofen-Tempera- turregler Kontrollleuchte (Heizunganzeige) L Kontrollleuchte (Betriebsanzige) R11

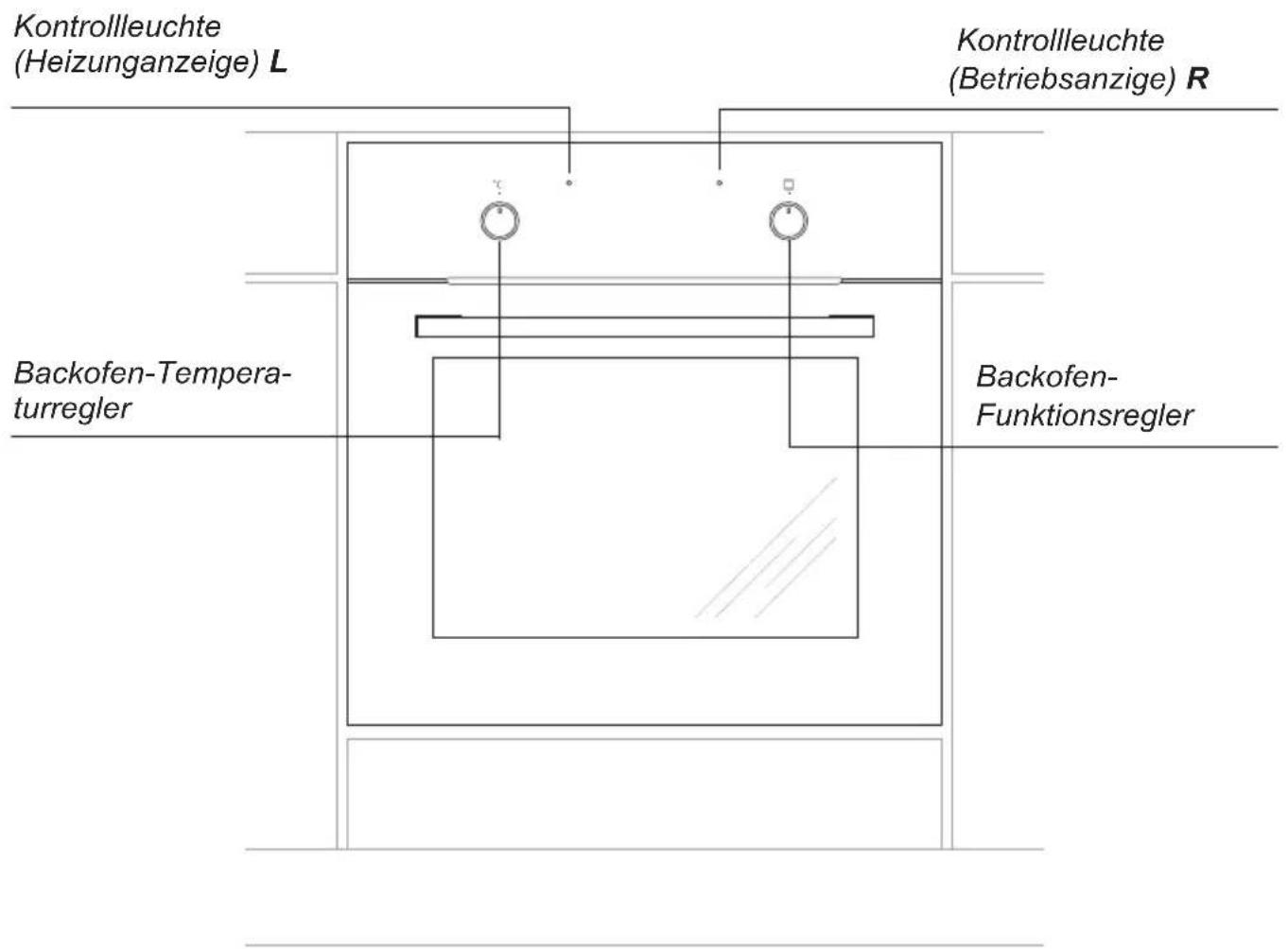

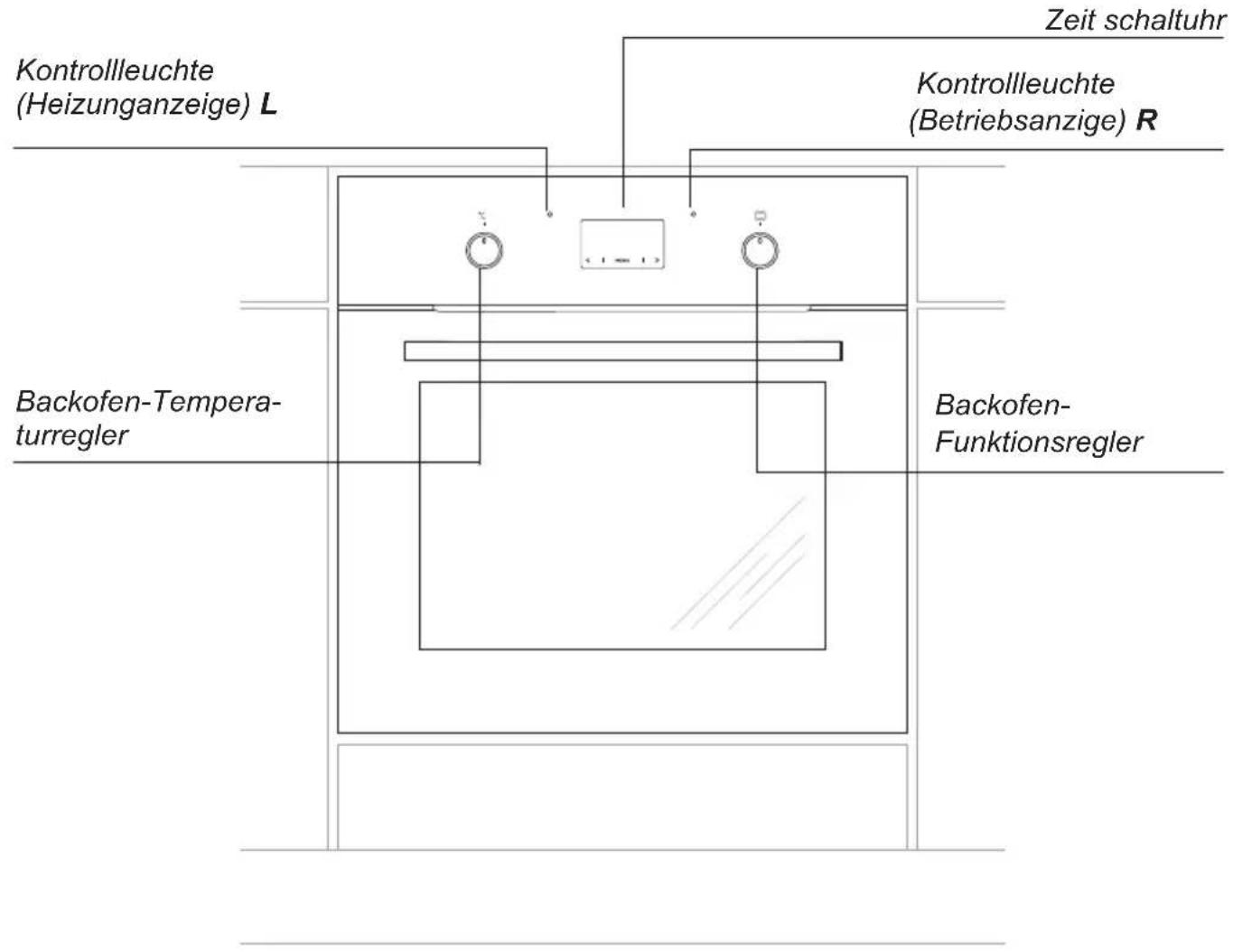

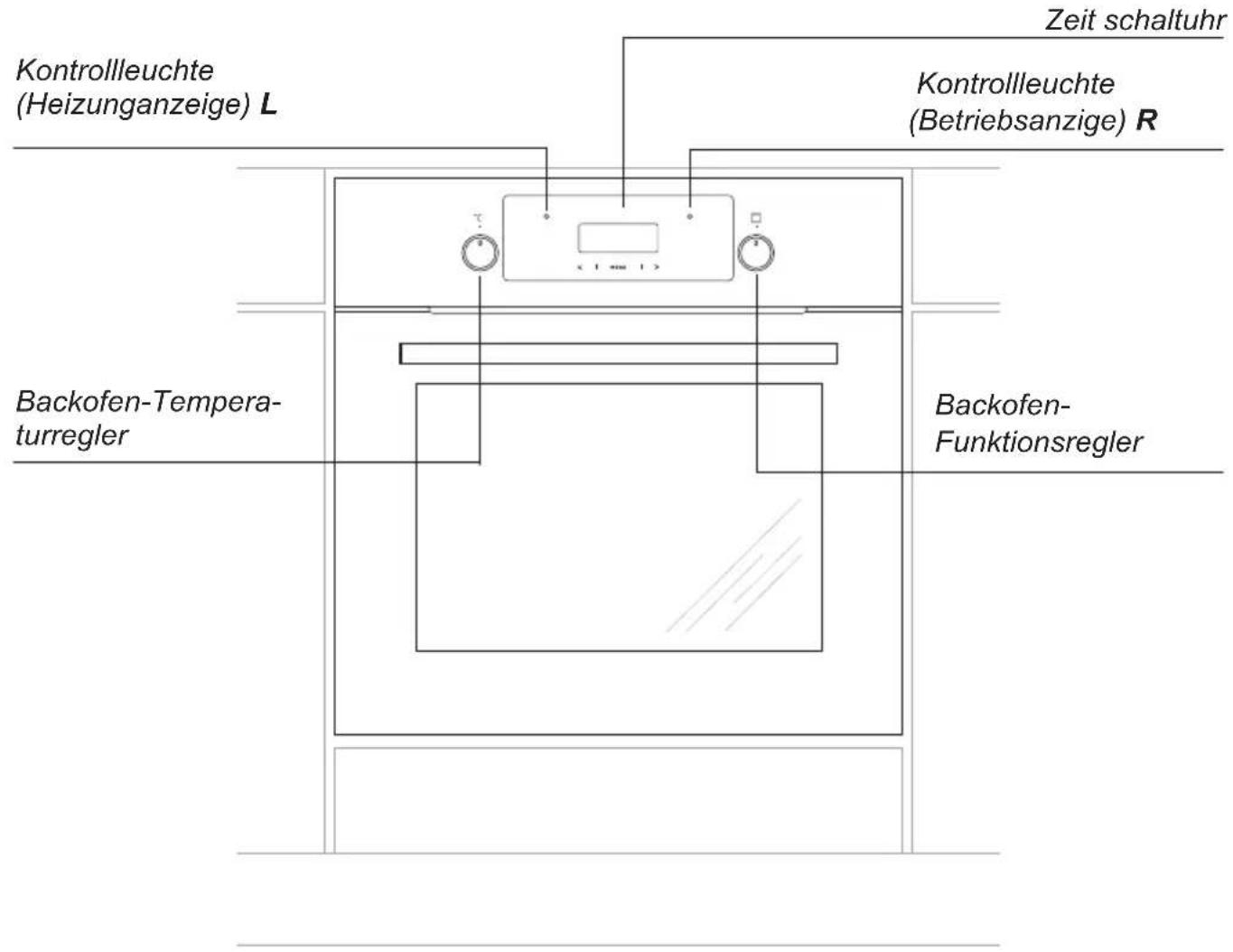

IHR HERD STELLT SICH VOR

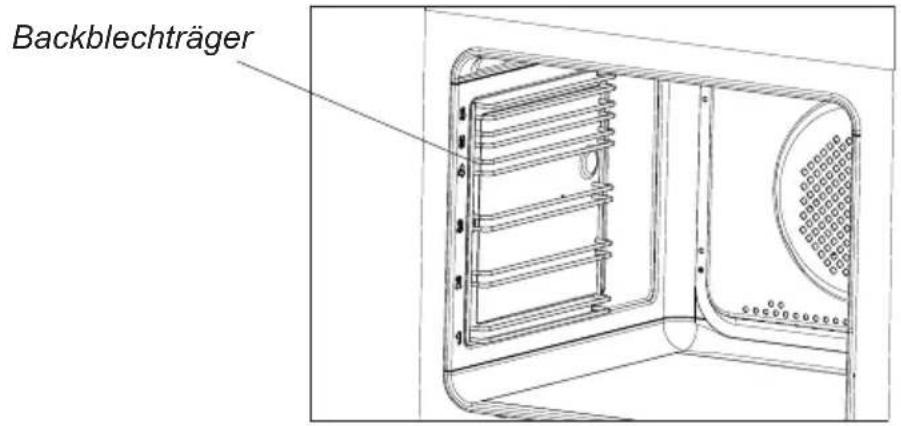

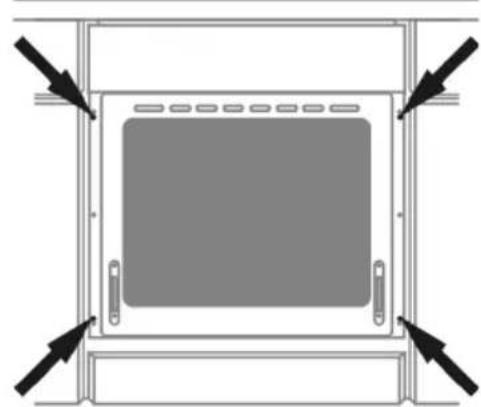

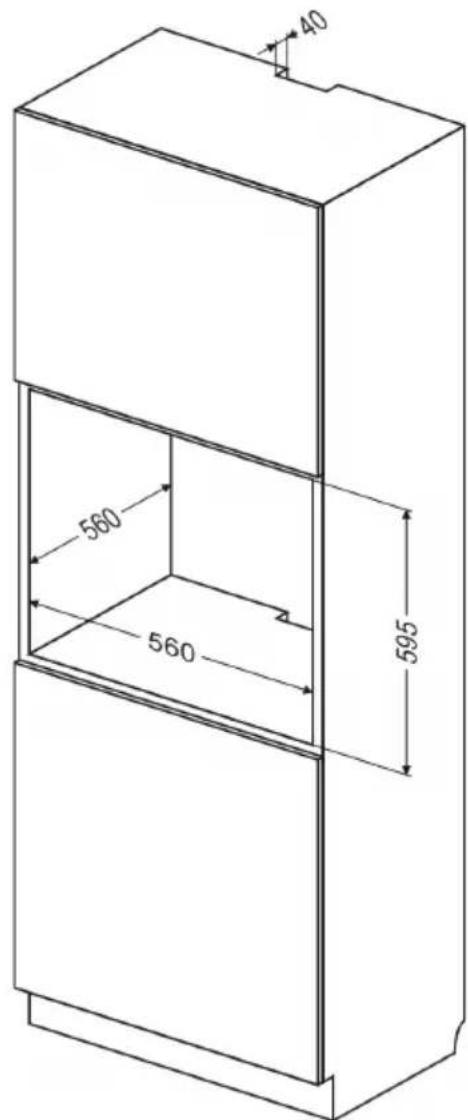

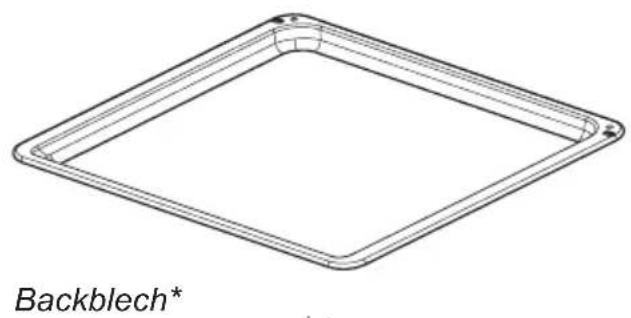

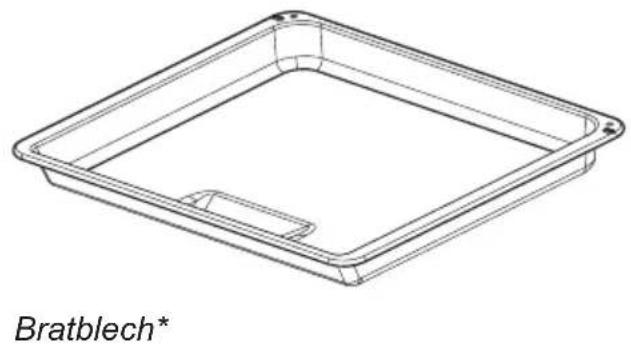

Ausstattung des Herdes – Zusammenstellung: Backblech* Grillrost (Gitterrost) Bratblech* Backblechträger *vorhanden nur bei einigen Modellen12 INSTALLATION Achtung! Der Einbau muss bei abgeschalteter Strom- versorgung durchgeführt werden. Der richtige Einbauort ● Der Küchenraum sollte trocken und luftig sein und eine gute Belüftung haben; die Aufstellung des Gerätes sollte einen freien Zugang zu allen Steuerelementen sicherstellen. ● Die Einbaumöbel müssen Beläge haben und die verwendeten Kleber müssen hitzebeständig sein (100°C). Ist das nicht der Fall, so kann dies eine Verformung der Belagäche oder deren Ablösung verursachen. ● Abzughauben sind gemäß den Anwei- sungen aus den ihnen beigefügten Be- dienungsanleitungen einzubauen. Einbau des Backofens: ● Ö󰀨nung im Umbauschrank für den Einbau des Backofens nach den auf der Maßskizze angegebenen Abmessungen vorbereiten, ● den Backofen vollständig in den Umbau- schrank schieben und mit vier Schrauben an den auf der Skizze dargestellten Stellen in dieser Position sichern.13 INSTALLATION Wichtig! Sollte die nicht trennbare Leitung beschädigt werden, so soll sie, um einer Gefahr vorzubeugen, bei dem Hersteller, in einer Fachwerkstatt oder aber durch eine qualizierte Person ausgetauscht werden. Elektrischer Anschluss ● Den Backofen ist werkseitig an die Strom- versorgung mit Einphasen-Wechselstrom (230V ~50 Hz) ausgelegt und ist mit ei- nem Anschlusskabel 3 x 1,5 mm

, 1,5 m lang, mit Stecker mit Schutzkontakt aus- gestattet. ● Die Anschlusssteckdose für die Elektroin- stallation muss mit einem Erdungsbolzen ausgestattet sein, und darf sich nicht über dem Herd benden. Nach Aufstellung des Herdes ist es erforderlich, dass die An- schlusssteckdose für die Elektroinstallation für den Nutzer jederzeit zugänglich ist. ● Vor dem Anschluss des Herdes an die Steckdose ist zu prüfen, ob: – die Sicherung und die Elektroinstallation die Belastung durch den Herd aushal- ten, – die Elektroinstallation ist mit einem wirk- samen Erdungssystem ausgestattet, welches die aktuellen Normen und Vor- schriften erfüllt, – der Stecker leicht zugänglich ist.14 BEDIENUNG Vor dem ersten Einschalten des Bac- kofens Die Regler sind im Bedienfeld „versenkt“. Um die gewünschte Funktion zu wählen:

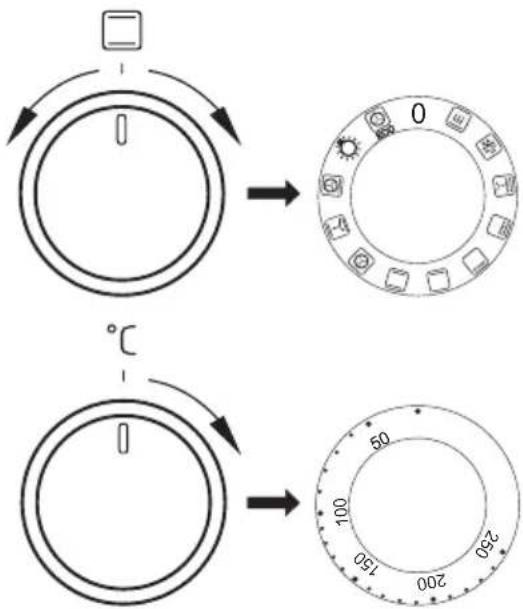

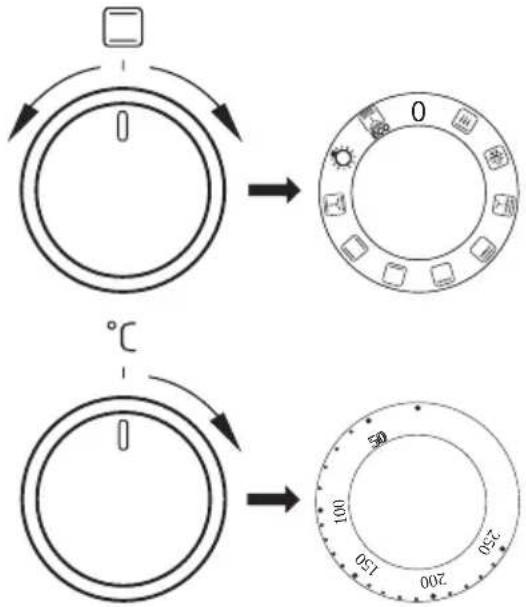

1. den Regler leicht eindrücken und loslas-

2. auf die gewünschte Funktion drehen. Die

Kennzeichnung des Reglers an dessen Rand entspricht den jeweiligen nacheinander fol- genden Funktionen des Backofens.

● vorhandene Verpackungselemente entfer- nen, Backofen-Innenraum von Konservie- rungsmitteln reinigen, ● Ausstattungselemente des Backofens herausnehmen und mit warmem Wasser und etwas Spülmittel reinigen, ● Raumbelüftung einschalten oder Fenster ö󰀨nen, ● Backofen bei einer Temperatur von 250°C, etwa 30 min. eingeschaltet lassen und ge- nau reinigen (siehe Kapitel: Steuermodul und Bedienung des Backofens). Wichtig! Backofen-Innenraum nur mit warmem Wasser und etwas Spülmittel reinigen. Wichtig! Bei Backöfen mit Zeitschaltuhr Ts erscheint nach dem Netzanschluss in der Zeit-Anzeige die Uhrzeit „0.00”. Aktuelle Uhrzeit auf der Zeitschalt- uhr einstellen. Ohne die Einstel- lung der aktuellen Uhrzeit läßt sich der Backofen nicht betreiben. Wichtig! Der elektronische Programmschalter Ts ist mit Sensoren ausgestattet, die durch Berühren der gekennzeichne- ten Oberäche mit den Fingern be- dient werden. Jede Umsteuerung eines Sensors wird durch ein akustisches Signal bestätigt. Die Oberäche der Sensoren muss sauber gehalten werden.15 BEDIENUNG Elektronische schaltuhr* Einstellen der aktuellen Uhrzeit Nach Anschluss an den Netzstrom oder bei erneutem Einschalten nach einem Span- nungsausfall werden im Display die Zi󰀨ern

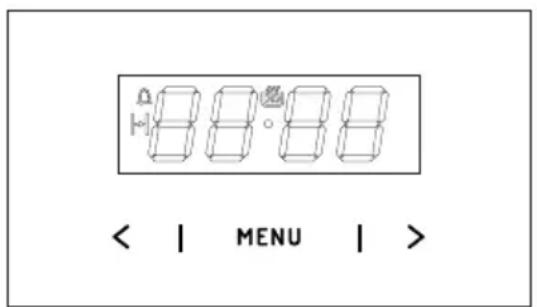

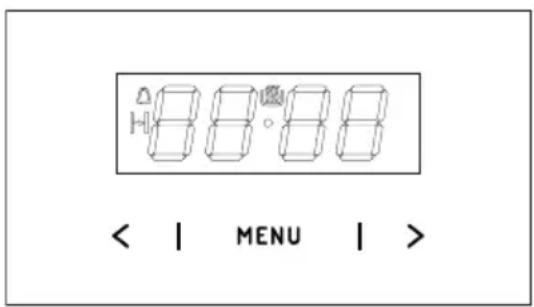

0.00 blinkend angezeigt.

l Den Sensor MENU (oder gleichzeitig die Sensoren < / >) drücken und gedrückt halten, bis im Display das Symbol er- scheint und der Punkt unter dem Symbol blinkt, l Innerhalb von 7 s mit den Sensoren < / > die aktuelle Uhrzeit einstellen. Nach Ablauf von etwa 7 s nach Einstellung der Uhrzeit sind die neuen Angaben gespei- chert und der Punkt unter dem Symbol hört auf zu blinken. Die Uhrzeit kann später korrigiert werden, indem die Sensoren < / > gleichzeitig ge- drückt werden. Während der Punkt unter dem Symbol blinkt, kann die aktuelle Uhrzeit berichtigt werden. Hinweis! Der Backofen kann erst eingeschaltet werden, wenn im Display das Symbol erscheint. MENU - Sensor für die Wahl der Betriebsart > - Sensor Plus < - Sensor Minus - Symbol für die Betriebsbereitschaft - Symbol für den Timer - Symbol für die Betriebsdauer Timer Der Timer kann jederzeit aktiviert werden, ungeachtet des Betriebszustands der an- deren Funktionen des Programmierers. Der Timer hat eine Messzeit von 1 Minute bis 23 Stunden und 59 Minuten. Einstellen des Timers: lWenn der Sensor MENU gedrückt wird, blinkt in der Anzeige das Symbol : l Jetzt kann mit den Sensoren < / > die Messzeit des Timers eingestellt werden. Das Display zeigt die eingestellte Zeit des Timers und die aktive Funktion. Nach Ablauf der eingestellten Zeit erklingt ein Signalton und das Symbol blinkt. l Um den Signalton auszuschalten, halten Sie den Sensor MENU gedrückt oder hal- ten Sie gleichzeitig die Sensoren < / > gedrückt, bis das Symbol erlischt und das Display die aktuelle Uhrzeit anzeigt. Hinweis! Wird der Signalton nicht manuell ausgeschal- tet, erlischt es automatisch nach Ablauf von ca. 7 Minuten. Betriebsdauer Wenn sich der Backofen um eine bestimmte Uhrzeit ausschalten soll, müssen folgende Einstellungen vorgenommen werden: lUm die Funktion der Betriebsdauer einzuschalten, stellen Sie den Funkti- onswahlschalter des Backofens auf die gewünschte Funktion und den Tempe- raturwahlschalter auf die entsprechende Temperatur. lHalten Sie den Sensor MENU gedrückt, bis im Display kurz dur erscheint und das Symbol zu blinken beginnt. lStellen Sie dann mit den Sensoren < / > die gewünschte Betriebsdauer in einem Zeitrahmen von 1 Minute bis 10 Stunden ein. *vorhanden nur bei einigen Modellen16 BEDIENUNG Die eingestellte Zeit wird innerhalb von etwa 7 s gespeichert, daraufhin erscheint im Display wieder die aktuelle Uhrzeit, während das Symbol eingeschaltet bleibt. Nach Ablauf der angegebenen Zeit schaltet sich der Backofen automatisch aus, der Signalton ertönt und das Symbol beginnt zu blinken. lDrehen Sie den Funktions-- und Tempe- raturschalter des Backofens auf Aus. lUm den Signalton auszuschalten, halten Sie den Sensor MENU gedrückt oder hal- ten Sie gleichzeitig die Sensoren < / > gedrückt, bis das Symbol erlischt und das Display die aktuelle Uhrzeit anzeigt. Löschen der Einstellungen Sie können die Timer- und die Betriebsdauereinstellung jederzeit löschen. l Um die Betriebsdauereinstellung zu löschen, berühren Sie gleichzeitig die Sensoren < / >. Löschen der Einstellungen des Timers: l Wählen Sie mit dem Sensor MENU die Timerfunktion. l Drücken Sie dann erneut die Sensoren <

Ändern des Signaltons Der Signalton kann auf folgende Weise ge- ändert werden: l Drücken Sie gleichzeitig die Sensoren <

l Wählen Sie mit dem Sensor MENU die Funktion ton, im Display blinkt die Anzei- ge: lWählen Sie mit den Sensoren < / > den gewünschten Signalton: von 1 bis 3 mit dem Sensor > von 3 bis 1 mit dem Sensor < . Ändern der Helligkeit des Displays Die Helligkeit des Displays kann in einem Bereich von 1 bis 9 geändert werden, wobei 1 die dunkelste und 9 die hellste Einstellung ist. Der eingegebene Wert wird angewandt,, wenn die Uhr nicht aktiv ist (d. h. der Benut- zer hat für mindestens 7 Sekunden keinen Sensor berührt). Die Helligkeit des Displays kann wie folgt geändert werden: l Drücken Sie gleichzeitig die Sensoren <

lWählen Sie mit dem Sensor MENU die Funktion bri (nach einmaligem Drücken erscheint die Funktion ton, nach zweima- ligem Drücken die Funktion bri). lWählen Sie mit den Sensoren < / > die gewünschte Helligkeit.: von 1 bis 9 mit dem Sensor > von 9 bis 1 mit dem Sensor < . Hinweis! Wenn die Uhr aktiv ist (d. h. der Benutzer hat innerhalb der letzten 7 Sekunden einen Sensor gedrückt) hat das Display immer maximale Helligkeit. Nachtmodus Von 22.00 bis 6.00 Uhr wird die Helligkeit des Displays automatisch verringert.17 BEDIENUNG Backen kann mit Oberhitze, Unterhitze und Grillhitze erfolgen. Die Steuerung erfolgt mit Hilfe des Backofen-Betriebswahlschalters – Die Wahl der gewünschten Funktion erfolgt durch Drehen des Drehschalters in die entsprechende Position, und des Tem- peraturreglers – die Wahl der gewünschten Backofentemperatur erfolgt durch Drehen auf den entsprechenden Temperaturwert. Die Regler sind im Bedienfeld „versenkt“. Um die gewünschte Funktion zu wählen: - den Regler leicht eindrücken und loslassen, - auf die gewünschte Funktion drehen. Die Kennzeichnung des Reglers an dessen Rand entspricht den jeweiligen nacheinander fol- genden Funktionen des Backofens. Beim Ausschalten des Geräts sind beide Schalter auf die „l”/„0”-Position zu drehen. Achtung! Unabhängig von der Wahl der Be- triebsart schaltet sich die Vorheiz- funktion (Ober-, Unter-, Grill- oder Umlufthitze) erst dann ein, wenn die Temperatur eingestellt wurde. Backofen mit Umluft (Backofen mit Umluft (Unterhitze + Oberhitze + Ventilator) Backofenfunktionen 0 Nullstellung Auftauen Eingeschaltet ist nur der Ventilator, ohne Einsatz von Heizkörpern. Supergrill Die Funktion des Supergrills erlaubt das Grillen bei zugleich eingeschalte- ter Oberhitze. Diese Funktion erlaubt eine höhere Temperatur im oberen Bereich des Backofens zu erreichen, das Bratstück wird stärker gebräunt; auch größere Portionen können so gegrillt werden. Grill Das sog. „Oberflächengrillen” wird für kleine Portionen von Fleisch wie z.B. Steaks, Schnitzel, Fische wie für Toasts, Würste, belegte Brote und Baguetten (die zu grillende Speise soll maximal 2-3 cm dick sein und beim Braten muss sie umgedreht werden). Umluft-Intensiv-Grillen (Rundum- Grill) Durch Einstellen des Reglers in diese Position werden das Gebläse und die Grillhitze eingeschaltet. Dies erlaubt eine Beschleunigung des Grillpro- zesses und eine Verbesserung des Geschmacks der Speise. Der Grillpro- zess muss bei geschlossener Backofentür erfolgen. Schnelles Aufheizen Eingeschaltet sind die unter- und oberhitze, der Grill und der Ventilator. Zum Vorwärmen des Backofens.

BEDIENUNG Unterhitze Wurde der Regler auf diese Position gedreht, erfolgt das Vorheizen des Backofens nur bei eingeschalteter Unter¬hitze. Anzuwenden z.B. beim Nachbacken von unten (saftige Ku- chen, Kuchen mit Obstfüllung). Unter- und Oberhitze Steht der Regler in dieser Position, kann die Beheizung des Backofens auf eine herkömmliche Art erfolgen. Diese Funktion ist zum Kuchenba- cken, zum Braten von Fleisch und Fisch, zum Backen von Pizza (die Vorheizung des Backofens sowie der Einsatz von dunklen Backblechen ist erforderlich) sowie zum Backen auf einer Ebene ausgezeichnet geeignet. Gebläse sowie Unter- und Oberhitze Wurde der Regler auf diese Position gedreht, wird die Funktion Kuchenba- cken in Betrieb genommen. Herkömmlicher Backofen mit Geblä- se (diese Funktion wird zum Backen empfohlen). Kontrollleuchte Das Einschalten des Backofens wird über zwei Kontrollleuchten signalisiert, R und L. Die R Kontrollleuchte signalisiert den Backofenbetrieb. Erlischt die L Kon- trollleuchte, so ist die eingestellte Backofen- temperatur erreicht. Falls das Kochrezept empehlt, die Speise in den vorgewärmten Backofen zu stellen, sollte dies nicht vor dem ersten Erlöschen der L Kontrollleuch- te erfolgen. Während des Backens wird die L Kontrollleuchte zeitweise sich ein- und ausschalten (Thermostatfunktion des Back- ofens). Die R Kontrollleuchte kann auch in der Drehschalterstellung „Backofenbe- leuchtung” leuchten. Unabhängige Backofen-Beleuch- tung Durch das Drehen des Reglers auf diese Stellung wird der Backofen- Innenraum beleuchtet. Heizfunktion ECO Mit der Heizfunktion wird eine opti- mierte Heizart gestartet, um Energie bei der Zubereitung der Speisen zu sparen. In dieser Stelung des Drehreglers ist die Beleuchtung des Backofens ausgeschaltet.19 BEDIENUNG Beim Ausschalten des Geräts sind beide Schalter in die „ l” / „0” Position zu drehen.. Achtung! Unabhängig von der Wahl der Betrieb- sart schaltet sich die Vorheizfunktion (Ober-, Unter-, Grill- oder Umlufthitze) erst dann ein, wenn die Temperatur eingestellt wurde. Der Backofen kann mit Unterhitze und Obe- rhitze, Grillhitze und Heißluftheizung erwärmt werden. Die Steuerung erfolgt mit Hilfe des Backofen-Betriebswahlschalters – die Wahl der gewünschten Funktion erfolgt durchs Dre- hen des Drehschalters in die entsprechende Position und des Temperaturreglers – die Wahl der gewünschten Backofentemperatur erfolgt durchs Drehen auf den entsprechen- den Temperaturwert. Die Regler sind im Bedienfeld „versenkt“. Um die gewünschte Funktion zu wählen: - den Regler leicht eindrücken und loslassen, - auf die gewünschte Funktion drehen. Die Kennzeichnung des Reglers an dessen Rand entspricht den jeweiligen nacheinander fol- genden Funktionen des Backofens. Backofen mit Umluft (Heißlufthei- zung+ Ventilator)

0 Nullstellung Auftauen Eingeschaltet ist nur der Ventilator, ohne Einsatz von Heizkörpern. Supergrill Die Funktion des Supergrills erlaubt das Grillen bei zugleich eingeschalte- ter Oberhitze. Diese Funktion erlaubt eine höhere Temperatur im oberen Bereich des Backofens zu erreichen, das Bratstück wird stärker gebräunt; auch größere Portionen können so gegrillt werden. Grill Das sog. „Oberflächengrillen” wird für kleine Portionen von Fleisch wie z.B. Steaks, Schnitzel, Fische wie für Toasts, Würste, belegte Brote und Baguetten (die zu grillende Speise soll maximal 2-3 cm dick sein und beim Braten muss sie umgedreht werden). Umluft-Intensiv-Grillen (Rundum- Grill) Durch Einstellen des Reglers in diese Position werden das Gebläse und die Grillhitze eingeschaltet. Dies erlaubt eine Beschleunigung des Grillpro- zesses und eine Verbesserung des Geschmacks der Speise. Der Grillpro- zess muss bei geschlossener Backofentür erfolgen. Schnelles Aufheizen Eingeschaltet sind die Heißluft und der Grill. Zum Vorwärmen des Backofens.20 BEDIENUNG Kontrollleuchte Unterhitze Wurde der Regler auf diese Position gedreht, erfolgt das Vorheizen des Backofens nur bei eingeschalteter Unter¬hitze. Anzuwenden z.B. beim Nachbacken von unten (saftige Ku- chen, Kuchen mit Obstfüllung). Unter- und Oberhitze Steht der Regler in dieser Position, kann die Beheizung des Backofens auf eine herkömmliche Art erfolgen. Diese Funktion ist zum Kuchenba- cken, zum Braten von Fleisch und Fisch, zum Backen von Pizza (die Vorheizung des Backofens sowie der Einsatz von dunklen Backblechen ist erforderlich) sowie zum Backen auf einer Ebene ausgezeichnet geeignet. Gebläse sowie Unter- und Oberhitze Wurde der Regler auf diese Position gedreht, wird die Funktion Kuchenba- cken in Betrieb genommen. Herkömmlicher Backofen mit Geblä- se (diese Funktion wird zum Backen empfohlen). Heißluft Durch das Drehen des Reglers auf die Funktion „Heißluft” wird der Backofen zwangsweise mit Hilfe eines an der Backofen-Rückwand zentral ange- brachten Umluftgebläses beheizt. Im Vergleich zum herkömmlichen Backofen erfolgt das Backen bei niedrigeren Temperaturen. Diese Beheizungsart ermöglicht eine gleichmäßige Wärmeverteilung um das sich im Backofen befindende Backgut herum. Heißluft und Unterhitze Durch Drehen des Reglers auf diese Position werden Heißluft und Unterhit- ze eingeschaltet und die Temperatur im unteren Bereich des Backofens wird erhöht. Die Zufuhr einer großen Wärmemenge erfolgt von unten. Diese Funktion ist für saftige Kuchen, Pizza gut geeignet. Das Einschalten des Backofens wird über zwei Kontrollleuchten signalisiert, R und L. Die R Kontrollleuchte signalisiert den Backofenbetrieb. Erlischt die L Kon- trollleuchte, so ist die eingestellte Backofen- temperatur erreicht. Falls das Kochrezept empehlt, die Speise in den vorgewärmten Backofen zu stellen, sollte dies nicht vor dem ersten Erlöschen der L Kontrollleuch- te erfolgen. Während des Backens wird die L Kontrollleuchte zeitweise sich ein- und ausschalten (Thermostatfunktion des Back- ofens). Die R Kontrollleuchte kann auch in der Drehschalterstellung „Backofenbeleuch- tung” leuchten. Heißluft ECO Mit der Heizfunktion wird eine opti- mierte Heizart gestartet, um Energie bei der Zubereitung der Speisen zu sparen. In dieser Stelung des Drehreglers ist die Beleuchtung des Backofens ausgeschaltet. Unabhängige Backofen-Beleuch- tung Durch das Drehen des Reglers auf diese Stellung wird der Backofen- Innenraum beleuchtet.21 BEDIENUNG Um den Grill einzuschalten: ● Backofen-Schalter in die Position umdre- hen, die mit Sym bo len Grill, gekennzeichnet ist, ● Backofen während 5 Minuten (bei ge- schlos se ner Bac ko fentür) durchwär- men, ● Backblech mit der zu zu be re iten den Speise in rich ti ger Höhe im Bac ko fen anordnen; beim Gril len am Rost ist ein leeres Backblech für das ab trop fen de Fett in direkt niedrigerer Höhe (unter dem Rost) an zu ord nen, ● Gegrillt wird bei geschlossener Back- ofentür. Beim Grillen wird das Gericht mit tels der Infrarotstrahlen vom er hitz ten Gril l he ize le- ment zubereitet. Zugängliche Teile können bei Be nut zung als Grillgerät heiß werden. Kinder fern halten! Grillen Es wird empfohlen: ● die Dicke der zu grillenden Fle isch por tion von 2 - 3 cm nicht zu über schre iten, ● Fleisch- und Fi sch spe isen vor dem Gril- len mit ein wenig Öl oder Fett ein zu re- iben, ● größere Speiseportionen erst kurz vor dem Gril len, da ge gen kleinere direkt danach salzen,

• die gegrillte Speiseportion nach Ablauf der hal ben Grillzeit auf die Rückseite umwenden. Bei den Backofenfunktion Grillhitze und Intensiv-Grillen die Temperatur 220°C ein- stellen, und bei Backofenfunktion Umluft- Grillen höchstens 190°C einstellen.22

BACKEN UND BRATEN - PRAKTISCHE HINWEISE

Gebäck ● Zum Backen verwenden Sie am besten die mitgelieferten Bleche. ● Es können auch handelsübliche Formen und Bleche verwendet werden, die im Backofen auf den Gitterrost zu stellen sind. Zum Backen eignen sich am besten schwarz lackierte Bleche, die sich durch gute Wärmeübertragung auszeichnen und die Backzeit verkürzen. ● Bei herkömmlicher Erhitzung (Ober- und Unterhitze) sollten keine hellen und blanken Backformen verwendet werden, da ansonsten der Teig möglicherweise von unten nicht ausreichend gar wird. ● Beim Backen mit Umluft braucht der Backofen nicht vorgeheizt zu werden, bei den anderen Erhitzungsarten ist ein Vorheizen nötig, bevor das Gebäck in den Backofen geschoben werden kann. ● Vor Entnahme des Gebäcks aus dem Backofen sollte mit einem Holzstäbchen überprüft werden, ob der Teig richtig durchbacken ist (ist das Holzstäbchen frei von Teigspuren, so ist das Gebäck gar). ● Es empehlt sich, den Ofen auszustellen und das Gebäck noch ca. 5 min im Ofen durchgaren zu lassen. ● Beim Backen mit Umluft sind die Backofentemperaturen grundsätzlich ca. 20-30 Grad niedriger als bei reiner Ober-/Unterhitze. ● Nähere Backhinweise nden Sie in der Tabelle, diese können jedoch abhängig von eigenen Erfahrungen und Gewohnheiten geändert werden. ● Falls die Angaben aus den Kochbüchern stark von den in dieser Bedienungsanleitung enthaltenen Werten abweichen, berücksichtigen Sie bitte die Bedienungsanleitung. Braten von Fleisch ● Im Backofen sollte nur Fleisch mit einem Gewicht von über 1 kg zubereitet werden, kleinere Portionen empehlt es sich auf den Gasherdbrennern zu garen. ● Zum Braten empehlt sich die Verwendung von feuerfestem Geschirr, das auch hitzebeständige Gri󰀨e haben sollte. ● Beim Braten auf dem Gitter- oder Grillrost empehlt es sich ein Blech mit etwas Wasser in die untere Einschubleiste einzuschieben. ● Mindestens einmal, nach der Hälfte der Garzeit, sollte der Braten gewendet werden; den Braten während der Garzeit ab und zu mit der entstehenden Soße oder mit heißem, gesalzenem Wasser begießen, dabei kein kaltes Wasser verwenden.23

BACKEN UND BRATEN - PRAKTISCHE HINWEISE

Heizfunktion ECO l Mit der Heizfunktion ECO wird eine optimierte Heizart gestartet, um Energie bei der Zubereitung der Speisen zu sparen, l die Backzeit lässt sich durch die Einstellung höherer Temperaturen nicht ver- kürzen, es wird auch nicht empfohlen, das Vorwärmen des Backofens zuvor einzuschalten, l man sollte beim Backen weder die Einstellungen der Temperatur zu ändern noch die Backofentür zu ö󰀨nen. Empfohlene Parameter bei der Heizfunktion ECO Art Gebäck Backofenfunk- tionen Temperatur (

Heizfunktion Heißluft ECO l Mit der Heizfunktion Heißluft ECO wird eine optimierte Heizart gestartet, um Energie bei der Zubereitung der Speisen zu sparen, l die Backzeit lässt sich durch die Einstellung höherer Temperaturen nicht ver- kürzen, es wird auch nicht empfohlen, das Vorwärmen des Backofens zuvor einzuschalten, l man sollte beim Backen weder die Einstellungen der Temperatur zu ändern noch die Backofentür zu ö󰀨nen. Empfohlene Parameter bei der Heizfunktion Heißluft ECO Art Gebäck Backofenfunk- tionen Temperatur (

C) Einschubhöhe Garzeit (Min.) Biskuitgebäck 180 - 200 2 - 3 50 - 70 Hefekuchen / Rührkuchen

2 15 - 25 Fisch 210 - 220 2 45 - 60 Fisch 190 2 - 3 60 - 70 Würstchen 220 4 14 - 18 Rindeisch 225 - 250 2 120 - 150 Schweineeisch 160 - 230 2 90 - 120 Hähnchen 180 - 190 2 70 - 90 Hähnchen 160 - 180 2 45 - 60 Gemüse 190 - 210 2 40 - 50 Gemüse 170 - 190 3 40 - 50 Backofen mit Umluft (Unterhitze + Oberhitze + Ventilator) Soweit anders nicht angegeben wurde, gelten die Zeitangaben für einen nicht vorgeheizten Backofen. Für einen vorgeheizten Backofen sind die Zeitangaben um ca. 5-10 Minuten zu verkürzen.

Den leeren Backofen vorheizen

Diese Zeitangaben gelten fürs Backen in keinen Backformen Hinweis: Die Angaben in der Tabelle gelten nur der Orientierung und können nach eigener Erfahrung und Kochvorlieben berichtigt werden.

Backofen mit Umluft (Heißluftheizung + Ventilator) Art des Backens oder Bratens Backofen-Funk- tion Temperatur (

Fisch 210 - 220 2 45 - 60 Fisch 160 - 180 2 - 3 45 - 60 Fisch 190 2 - 3 60 - 70 Würstchen 220 4 14 - 18 Rindeisch 225 - 250 2 120 - 150 Rindeisch 160 - 180 2 120 - 160 Schweineeisch 160 - 230 2 90 - 120 Schweineeisch 160 - 190 2 90 - 120 Hähnchen 180 - 190 2 70 - 90 Hähnchen 160 - 180 2 45 - 60 Hähnchen 175 - 190 2 60 - 70 Gemüse 190 - 210 2 40 - 50 Gemüse 170 - 190 3 40 - 50 Soweit anders nicht angegeben wurde, gelten die Zeitangaben für einen nicht vorgeheizten Backofen. Für einen vorgeheizten Backofen sind die Zeitangaben um ca. 5-10 Minuten zu verkürzen.

Den leeren Backofen vorheizen

Diese Zeitangaben gelten fürs Backen in keinen Backformen Hinweis: Die Angaben in der Tabelle gelten nur der Orientierung und können nach eigener Erfahrung und Kochvorlieben berichtigt werden.27 TESTGERICHTE. Nach Norm EN 60350-1. Gericht Zubehör Stufe Heizfunktion Temperatur

Backdauer (Min.) Kleine Kuchen Gebäckblech 4 160

blech oder Bratenblech

Mürbeteig (Streifen) Gebäckblech 3 150 - 160

blech oder Bratenblech

Apfelkuchen Grillrost + zwei schwarz beschichtet Backformen Ø 20 cm

Die Formen wurden auf dem Grillrost diagonal recht Hinterseite lin- ke Vorderseite platziert.

Den leeren Backofen vorheizen, die Funktion der Schnellaufheizung nicht verwenden ca. 5 Minuten28 TESTGERICHTE Nach Norm EN 60350-1. Gericht Zubehör Stufe Heizfunk- tion Temperatur

Zeit (Min.) Weißbrot- Toasts Grillrost 4 220

Rindeisch- Burger Grillrost + Bratenblech (Zum Auf- fangen von abtropfendem Fett)

1 Seite 13 - 18 2 Seite 10 - 15 Grillen

Den leeren Backofen über 8 Minuten vorheizen, die Funktion der Schnellaufheizung nicht verwenden. Gericht Accessoires Stufe Heizfunk- tion Temperatur

Zeit (Min.) Ganzes Hähn- chen Grillrost + Bratenblech (Zum Auf- fangen von abtropfendem Fett)

Grillrost + Bratenblech (Zum Auf- fangen von abtropfendem Fett)

Braten Soweit anders nicht angegeben wurde, gelten die Zeitangaben für einen nicht vorgeheizten Backofen. Für einen vorgeheizten Backofen sind die Zeitangaben um ca. 5-10 Minuten zu verkürzen.29 ALLGEMEINE PFLEGEHINWEISE Die Pege und ständige Reinhaltung des Herdes sowie dessen richtige Wartung haben einen wesentlichen Einuss auf die Verlänge- rung der einwandfreien Funktionstüchtigkeit des Gerätes. Vor der Reinigung Herd ausschal- ten. Dabei nicht vergessen sicher- zustellen, dass sich alle Schalter in Position „ab” benden. Lassen Sie den Herd vollständig ausküh- len, bevor Sie mit der Reinigung beginnen. Wechsel der Halogenleuchte im Back- ofen* Um Stromschläge zu vermeiden, muss man sich vor dem Wechsel der Halogen- leuchte vergewissern, dass das Gerät abgeschaltet ist.

1. Das Gerät von der Stromversorgung trennen.

2. Die Bleche herausnehmen.

3. Wenn der Backofen über Teleskop-Füh-

rungsschienen verfügt, müssen sie heraus- genommen werden.

4. Die Abdeckung mit einem achen Schrau-

bendreher anheben, abnehmen, reinigen und unbedingt trocken wischen.

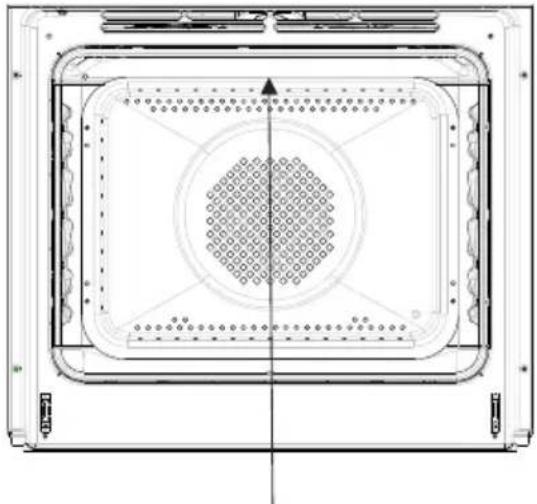

5. Die Halogenleuchte nach unten ziehen

und herausnehmen. Es ist dabei ein Tuch oder Papier zu verwenden. Die Leuchte bei Bedarf durch eine neue Halogenleuchte G9 ersetzen. -Spannung 230V -Leistung 25W

6. Die Halogenleuchte sorgfältig in die Fas-

7. Die Abdeckung einsetzen.

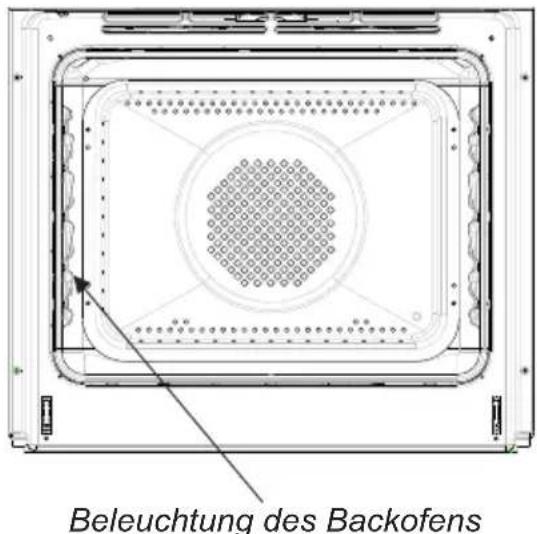

Beleuchtung des Backofens *vorhanden nur bei einigen Modellen Backofen ● Den Backofen nach jedem Gebrauch reinigen. Bei der Reinigung die Backofen- Beleuchtung einschalten, um dadurch eine bessere Sicht im Arbeitsbereich zu bekommen. ● Den Backofen-Innenraum nur mit war- mem Wasser und etwas Spülmittel reini- gen. ● Steam Clean-Dampfreinigung: – In eine in die erste Einschubleiste von unten gestellte Schüssel 0,25 l Wasser (1 Glas) gießen, – Backofentür schließen, – Backofen-Temperaturregler auf „50°C” und Backofen-Multifunktionsregler auf „Unterhitze” drehen , – Backofen-Innenraum ca. 30 Minuten vorheizen, – Backofentür öffnen, Innenraum mit Tuch oder Schwamm auswischen und dann mit warmem Wasser und Spülmit- tel reinigen. ● Nach der Reinigung Backofen-Innenraum trockenreiben.30 Wechsel der Halogenleuchte im Back- ofen* Um Stromschläge zu vermeiden, muss man sich vor dem Wechsel der Halogen- leuchte vergewissern, dass das Gerät abgeschaltet ist. Beleuchtung des Backofens

1. Das Gerät von der Stromversorgung tren-

2. Die Bleche herausnehmen.

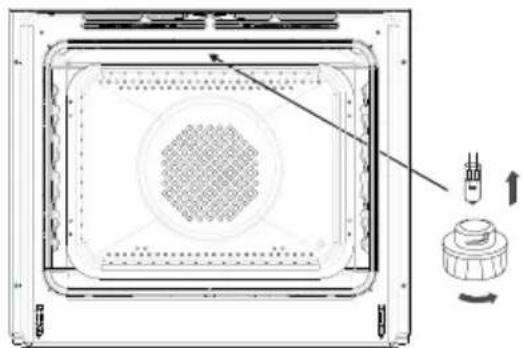

3. Die Abdeckung der Leuchte abschrauben

und waschen sowie anschließend gsorgfäl- tig trocken wischen. 4.Die Halogenleuchte mit einem Tuch oder Papier herausnehmen. Bei Bedarf die Leuchte durch eine neue Halogenleuchte G9 ersetzen: -Spannung 230V -Leistung 25W

5. Die Halogenleuchte sorgfältig in die Fas-

6. Die Abdeckung der Leuchte wieder ein-

schrauben. ALLGEMEINE PFLEGEHINWEISE *vorhanden nur bei einigen Modellen Wechsel der Halogenleuchte im Back- ofen Um Stromschläge zu vermeiden, muss man sich vor dem Wechsel der Halogen- leuchte vergewissern, dass das Gerät abgeschaltet ist. Beleuchtung des Backofens lAlle Drehschalter in der Schalterblende auf „l” / „0” drehen und die Stromzu- fuhr abschalten, lDie Abdeckung der Leuchte abschrau- ben und waschen sowie anschließend gsorgfältig trocken wischen. lDie Halogenleuchte mit einem Tuch oder Papier herausnehmen. Bei Bedarf die Leuchte durch eine neue Halogenleuch- te G9 ersetzen: -Spannung 230V -Leistung 25W l Die Halogenleuchte sorgfältig in die Fas- sung setzen. l Die Abdeckung der Leuchte wieder ein- schrauben. Achtung! Es ist darauf zu achten, dass die Halogenleuchte nicht direkt durch die Finger berührt wird.31 ALLGEMEINE PFLEGEHINWEISE Achtung! Teleskopschienen nicht in der Spül- maschine reinigen Herausnehmen der Teleskopschienen Einsetzen der Teleskopschienen Herausnehmen der Blechträger Einsetzen der Blechträger

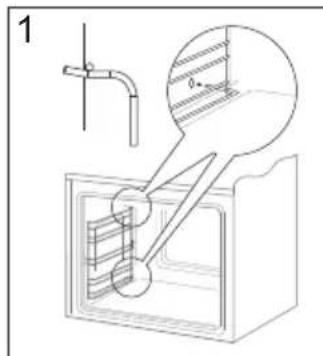

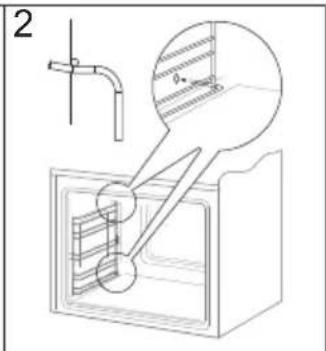

lDie Backöfen, die mit dem Buchstaben D gekennzeichnet wurden, wurden mit leicht ausbaubaren Blechträgern ausgerüstet. Um diese zur Reinigung herausnehmen zu können, an der vorderen Halterung ziehen, den Blechträger kippen und aus der hinteren Halterung herausnehmen. lDie mit den Buchstaben Dp gekennzeich- neten Backöfen verfügen über nicht ros- tende Auszüge, die an den Blechträgern befestigt sind. Die Auszüge sind samt Blechträgern herauszunehmen und zu waschen. Vor dem Einlegen der Bleche sind sie herauszuziehen (wenn der Back- ofen heiß ist, sind die Führungsschienen herausziehen, indem die hintere Kante der Bleche an den Stoßstangen im vor- deren Bereich der Auszüge angesetzt wird) und anschließend mit dem Blech einschieben.32 ALLGEMEINE PFLEGEHINWEISE Backofentür aushängen Zum Reinigen und für einen besseren Zu- gang zum Backofen-Innenraum lässt sich die Backofentür aushängen. Backofentür ö󰀨nen, die Klappbügel an den Scharnieren an bei- den Seiten nach oben drücken (Abb. A). Tür leicht zudrücken, anheben und nach vorne herausziehen. Das Einsetzen der Backofen- tür erfolgt in umgekehrter Reihenfolge. Beim Einsetzen sicherstellen, dass die Aussparung des Scharniers richtig zu dem Haken des Scharnierhalters passt. Danach sind die beiden Klappbügel unbedingt wieder nach unten zu legen. Ist das nicht der Fall, können Scharniere beim Schließen der Backofentür beschädigt werden. Klappbügel nach oben drücken Herausnahme der inneren Scheibe

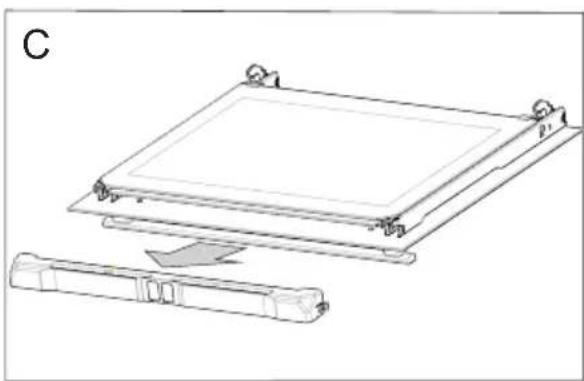

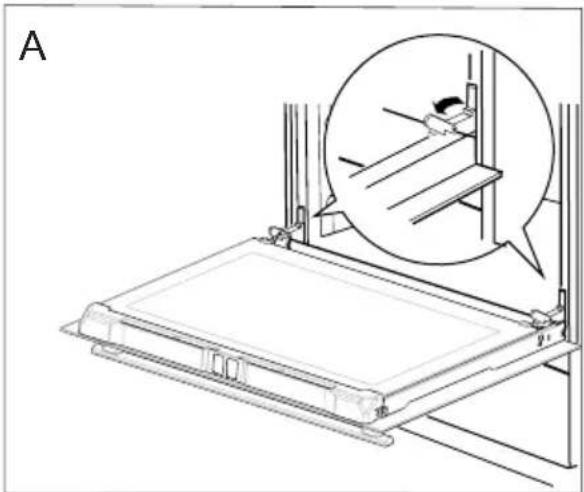

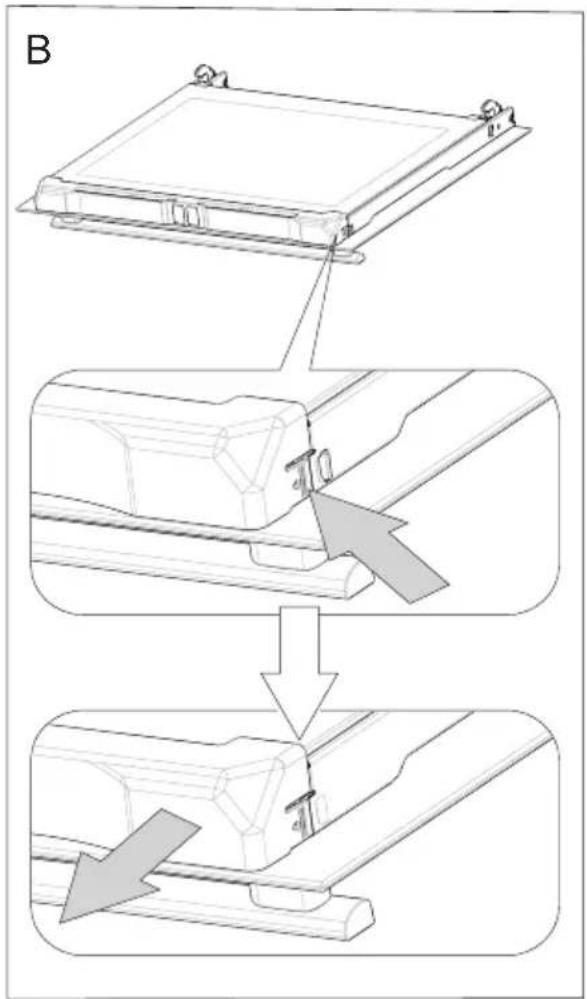

1. Die obere Türleiste herausnehmen.

A33 Technische Kontrollüberprüfungen Außer der Sauberhaltung des Herdes ist auf folgendes zu achten: ● Funktionsprüfungen für Steuerelemente und Baugruppen des Geräts durchführen. Nach Ablauf der Garantiezeit minde- stens alle zwei Jahre eine technische Kontrollüberprüfung des Geräts in einer Kundendienst-Servicewerkstatt durchfüh- ren lassen. ● Festgestellte Betriebsstörungen behe- ben. ● Eine regelmäßige Wartung der Baugrup- pen gemäß den Wartungsintervallen durchführen. Achtung! Sämtliche Reparaturen und Regulie- rungen sind durch eine zuständige Kundendienst-Servicewerkstatt oder einen authorisierten Installateur vorzunehmen. ALLGEMEINE PFLEGEHINWEISE

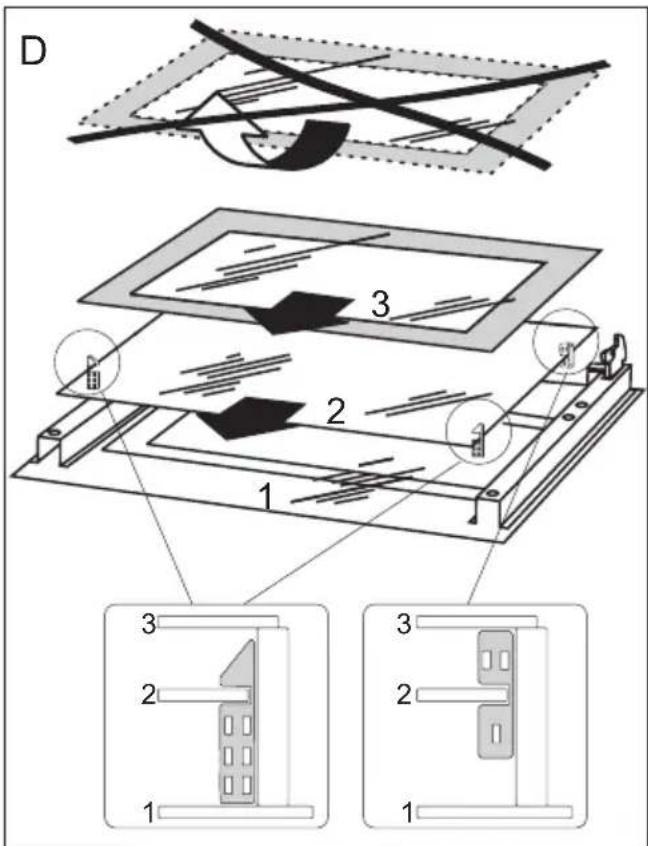

2. Innere Scheibe aus den Befestigungen

(im unteren Bereich der Tür) nehmen. Mittlere Scheibe herausnehmen (Zeich- nung D).

3. Die Scheibe mit warmem Wasser und

einer kleinen Menge Reinigungsmittel abwaschen. Zwecks erneuter Montage der Scheibe sind oben genannte Handlungen in um- gekehrter Reihenfolge auszuführen. Der glatte Teil der Scheibe muss sich im obe- ren Teil benden. Hinweis! Die obere Leiste sollte nicht gleichzeitig an beiden Seiten der Tür eingedrückt werden. Zur korrekten Montage der oberen Türleiste sollte zu- erst das linke Ende an die Tür gelegt und anschließend das rechte Ende ein- gedrückt werden, bis es „einrastet”. An- schließend die Leiste an der linken Seite eindrücken, bis sie „einrastet”. Herausnahme der inneren Scheibe

In jedem Notfall: ● Baugruppen des Gerätes ausschalten ● Stromzufuhr des Geräts abschalten ● Reparatur anmelden ● Einige kleine Störungen können vom Benutzer gemäß den in der nachfolgenden Tabelle angegebenen Anweisungen selbst behoben werden: Bevor Sie sich an den Kundendienst oder an die Kundendienst-Servicewerkstatt wenden, lesen Sie bitte die in der Tabelle dargestellten Probleme durch.

PROBLEM URSACHE MASSNAHMEN

1. Das Gerät funktioniert

nicht. Stromausfall Sicherungen im Haus prüfen, durchgebrannte Sicherungen ersetzen

2. Auf der Zeit-Anzeige

erscheint die Uhrzeit „0.00” Die Stromzufuhr für das Gerät wurde abgeschaltet oder es gab einen kurzzei- tigen Stromausfall. Aktuelle Uhrzeit einstellen (siehe Bedienung Zeitschalt- uhr)

3. Backofen-Beleuchtung

ist ausgefallen Glühlampe gelockert oder beschädigt Glühlampe zudrehen oder durchgebrannte Backofen- Beleuchtung auswechseln (siehe Kapitel Allgemeine Pegehinweise)35 TECHNISCHE DATEN Übereinstimmungserklärung des Herstellers Hiermit erklärt der Hersteller, dass das Gerät grundsätzlich den folgenden EU Richtlinien entspricht: l Niederspannungsrichtlinie 2014/35/EC, l Elektromagnetische Verträglichkeit 2014/30/EC, l ErP Richtlinie 2009/125/EC, Dem Gerät wurde deshalb das Zeichen zugewiesen und es erhielt die Konformitätserklärung vorgesehen für die Marktaufsichtsbehörde. Das Produkt erfüllt die Anforderungen der Normen EN 60335-1; EN 60335-2-6, die in der Europäischen Union gelten. Die Angaben auf den Energiee󰀩zienzkennzeichnung für elektrische Backöfen erfolgen nach der Norm EN 60350-1 /IEC 60350-1. Diese Werte werden bei Standardbelastung durch aktive Funktionen: Unterhitze und Oberhitze (konventioneller Modus) und Unterstützung der Beheizung mit dem Ventilator ermittelt (soweit diese Funktionen verfügbar sind). Die Ermittlung der Energiee󰀩zienzklasse erfolgte je nach der verfügbaren Funktion gemäß der nachstehenden Priorität: Bei der Ermittlung des Stromverbrauchs sind die Teleskop-Führungsschienen auszubauen (soweit diese im Produkt verfügbar sind). Umluft ECO (Heißluftheizung + Ventilator) Umluft ECO (Unterhitze + Oberhitze + Grill + Ventilator) Konventioneller Modus ECO (Unterhitze + Oberhitze) Modellkennung EBX 943 620 E EBX 944 610 SM
