BEDIENUNGSANLEITUNG XType PI7543NSTK AMICA

SEHR GEEHRTER KUNDE, Das Kochfeld verbindet außergewöhnliche Bedienungsfreundlichkeit mit perfekter Koch- wirkung. Wenn Sie sich mit dieser Bedienungsanleitung vertraut gemacht haben, wird die Bedienung des Geräts kein Problem sein. Bevor das Kochfeld das Herstellerwerk verlassen konnte, wurde er eingehend auf Sicherheit und Funktionstüchtigkeit überprüft. Vor Inbetriebnahme lesen Sie bitte die Bedienungsanleitung aufmerksam durch. Durch Be- folgung der darin enthaltenen Hinweise vermeiden Sie Bedienungsfehler. Diese Bedienungsanleitung ist so aufzubewahren, dass sie im Bedarfsfall jederzeit gribereit ist. Befolgen Sie ihre Hinweise sorgfältig, um mögliche Unfälle zu vermeiden. Achtung! Das Gerät ist erst nach dem Durchlesen dieser Gebrauchsanweisung zu benutzen. Das Gerät ist ausschließlich zum Kochen im haushaltsüblichen Rahmen ausgelegt. Ein anderweitiger Gebrauch jeder Art (z.B. zur Raumbeheizung) ist nicht bestim- mungsgemäß und kann gefährlich sein. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, die die Geräte- funktion nicht beeinträchtigen.

• Übereinstimmungserklärung des Herstellers Hiermit erklärt der Hersteller, dass das Gerät grundsätzlich den folgenden EU Richtlinien entspricht: Niederspannungsrichtlinie 2014/35/EC, Elektromagnetische Verträglichkeit 2014/30/EC, ErP Richtlinie 2009/125/EC, Dem Gerät wurde deshalb das Zeichen zugewiesen und es erhielt die Konformitätserklärung vorgesehen für die Marktaufsichtsbehörde.3 INHALTSVERZEICHNIS Grundinformationen p. 2
• Wichtige Sicherheitshinweise p. 4
• Beschreibung des Gerätes p. 9
• Installation p. 10
• Bedienung p. 15
• Reinigung und Wartung p. 27
• Vorgehen in Notsituationen p. 29

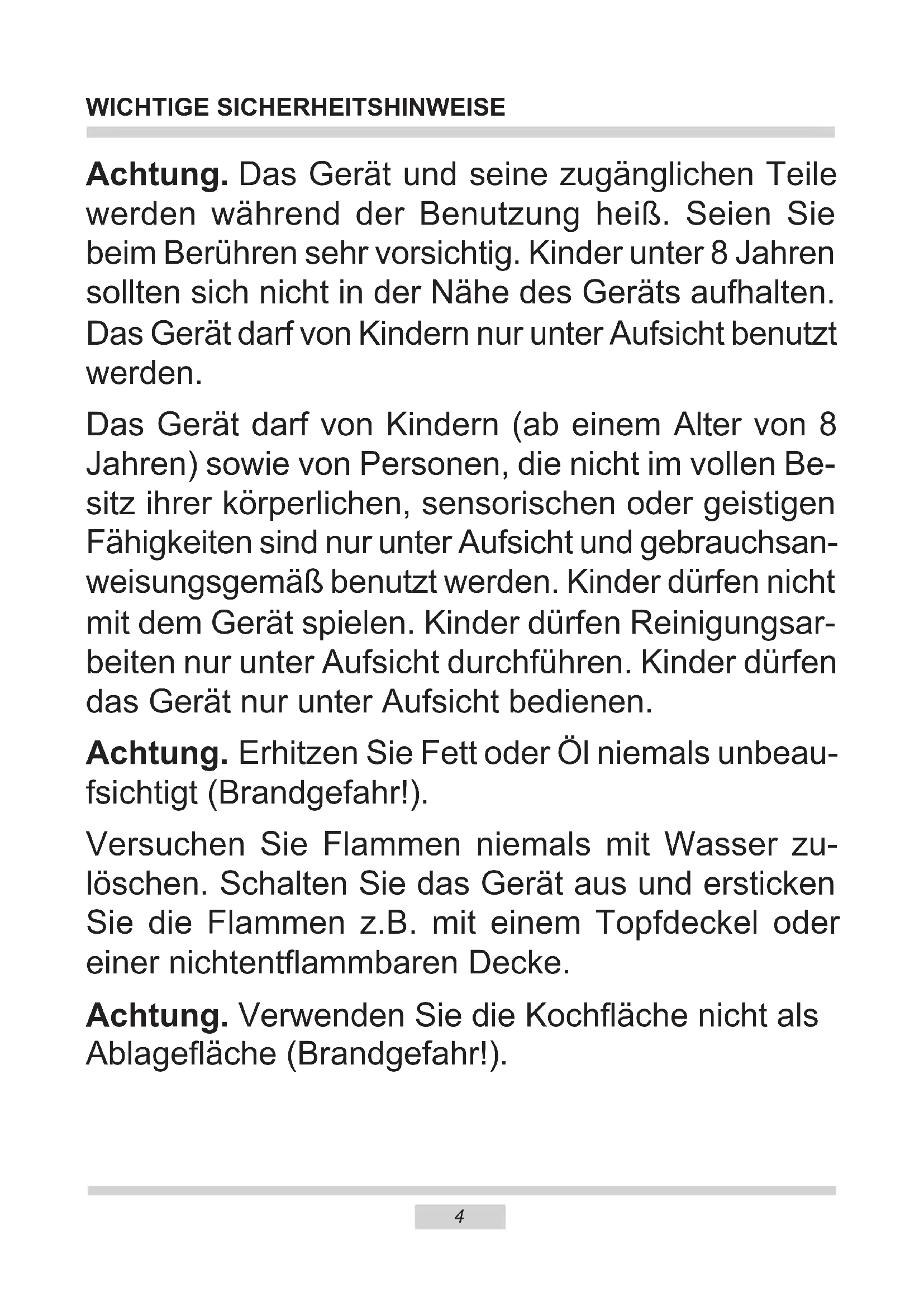

• Technische Daten WICHTIGE SICHERHEITSHINWEISE Achtung. Das Gerät und seine zugänglichen Teile werden während der Benutzung heiß. Seien Sie beim Berühren sehr vorsichtig. Kinder unter 8 Jahren sollten sich nicht in der Nähe des Geräts aufhalten. Das Gerät darf von Kindern nur unter Aufsicht benutzt werden. Das Gerät darf von Kindern (ab einem Alter von 8 Jahren) sowie von Personen, die nicht im vollen Be- sitz ihrer körperlichen, sensorischen oder geistigen Fähigkeiten sind nur unter Aufsicht und gebrauchsan- weisungsgemäß benutzt werden. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen Reinigungsar- beiten nur unter Aufsicht durchführen. Kinder dürfen das Gerät nur unter Aufsicht bedienen. Achtung. Erhitzen Sie Fett oder Öl niemals unbeau- fsichtigt (Brandgefahr!). Versuchen Sie Flammen niemals mit Wasser zu- löschen. Schalten Sie das Gerät aus und ersticken Sie die Flammen z.B. mit einem Topfdeckel oder einer nichtentammbaren Decke. Achtung. Verwenden Sie die Kochäche nicht als Ablageäche (Brandgefahr!).5 WICHTIGE SICHERHEITSHINWEISE Achtung. Sollten Sie auf der Kochäche Beschädi- gungen bemerken (Sprünge oder Brüche), schalten Sie das Gerät ab und trennen Sie es von der Stro- mversorgung (Stromschlaggefahr!). Legen Sie keine Metallgegenstände (Messer, Ga- beln, Lö󰀨el, Topfdeckel, Alufolie) auf die Kochäche, da sie sich erhitzen können (Verbrennungsgefahr!). Schalten Sie nach Gebrauch die Kochzonen mit den Reglern aus und verlassen Sie sich nicht allein auf die automatische Topferkennung, um ein unbeab- sichtigtes Wiedereinschalten zu vermeiden. Das Gerät sollte mit einer externen Uhr oder mit einem unabhängigen Fernbedienungssystem nicht gesteuert werden. Zur Reinigung des Geräts keine Dampfreiniger ver- wenden.6 WICHTIGE SICHERHEITSHINWEISE ● Vor dem ersten Benutzen des Induktionskochfeldes lesen Sie die Gebrauchsanweisung aufmerksam durch. Auf diese Art und Weise können Sie einen sicheren Gerätebetrieb sicherstellen und Beschädigungen des Kochfeldes vermeiden. ● Sollte das Induktionskochfeld in unmittelbarer Nähe von einem Rundfunk- und Fernsehemp- fänger oder einem anderen emittierenden Gerät betrieben werden, ist die Steuerungseinheit des Kochfeldes auf richtige Funktion zu überprüfen. ● Der Anschluss des Gerätes sollte durch einen zugelassenen Elektro-Installateur erfolgen. ● Das Gerät darf nicht in der Nähe von Kühlgeräten installiert werden. ● Die Möbel, in denen das Gerät eingebaut wird, müssen gegen Temperaturen bis zu 100°C beständig sein. Das gilt auch für Furniere, Kantenbeläge, Kunststo󰀨oberächen, Klebsto󰀨e und Lackschichten. ● Das Gerät darf erst nach dessen Einbau in Möbel benutzt werden. Nur auf diese Art und We- ise werden Sie vor versehentlichem Berührungskontakt mit stromführenden Komponenten geschützt. ● Die Reparaturen elektrischer Geräte dürfen ausschließlich durch Fachleute erfolgen. Unsach- gemäße Reparaturen könnten eine Gefahr für die Sicherheit der Benutzer dieser Geräte darstellen. ● Das Gerät wird vom elektrischen Versorgungsnetz nur dann getrennt, wenn die Sicherung ausgeschaltet oder der Netzstecker aus der Steckdose gezogen wird. ● Der Stecker der Anschlussleitung sollte nach der Installation des Kochfeldes zugänglich sein. ● Es ist dafür zu sorgen, dass Kinder nicht mit dem Gerät spielen. ● Dieses Gerät ist nicht für eine Bedienung durch Personen mit eingeschränkten physischen, psychischen bzw. sensorischen Fähigkeiten (darunter Kinder) bzw. Personen ohne Ken- ntnis des Gerätes vorgesehen, es sei denn, dies erfolgt unter Aufsicht oder gemäß der Bedienungsanleitung des Gerätes, die durch die für die Sicherheit verantwortliche Person übergeben wurde. ● Personen mit eingesetzten Geräten zur Unterstützung der Lebensfunktionen (z.B. Herzschrittmacher, Insulinpumpe oder Gehörapparat) müssen sicherstellen, dass die Arbeit dieser Geräte nicht durch das Induktionskochfeld gestört wird (Der Fre- quenzbereich für das Kochfeld beträgt 20 bis 60 kHz). ● Sollte es einen Stromausfall geben, werden alle Einstellungen und Anzeigen gelöscht. Bei erneutem Anliegen der Spannung ist Vorsicht geboten. Solange die Kochzonen heiß sind, leuchten das Symbol der Restwärmanzeige „H” und - wie nach erstem Einschalten - Ver- riegelungsschlüssel. ● Mit der ins elektronische System eingebauten Restwärmeanzeige wird angezeigt, ob das Kochfeld immer noch eingeschaltet bzw. ob die jeweilige Kochzone noch heiß ist. ● Wenn sich die Netzsteckdose nahe der Kochzone bendet, ist darauf zu achten, dass das Netzkabel des Gerätes die heißen Stellen nicht berührt. ● Werden Speiseöle oder Fette verwendet, darf das Gerät nicht ohne Aufsicht gelassen werden, sonst besteht Brandgefahr. ● Kein Geschirr aus Kunststo󰀨 und Aluminiumfolie verwenden. Es schmilzt bei hohen Tempe- raturen und könnte das Glaskeramik-Kochfeld beschädigen.7 ● Zucker, Zitronensäure, Salz usw. - in festem und üssigen Zustand - sowie Kunststo󰀨e dürfen nicht auf eine erhitzte Kochzone gelangen. ● Wenn Zucker oder Kunststo󰀨 aus Versehen auf eine heiße Kochzone gelangen, dürfen diese auf keinen Fall ausgeschaltet werden, sondern der Zucker muss mit einem scharfen Schaber entfernt werden. Die Hände vor Verbrennungen und Verletzungen schützen. ● Bei Benutzung des Induktionskochfeldes sind nur Kochtöpfe und Schmorpfannen mit achem Boden ohne scharfe Kanten und Grate zu verwenden, da sonst auf dem Induk- tionskochfeld irreversible Kratzer entstehen können. ● Die Kochzonen des Induktionskochfeldes sind gegen Temperaturschock beständig. Das Kochfeld ist weder hitze- noch kälteempndlich. ● Es ist darauf zu achten, dass keine Gegenstände auf das Kochfeld fallen. Punktuelle Schläge - zum Beispiel durch Herunterfallen von kleinen Gewürz-Flaschen - können im ungünstigsten Falle Risse und Sprünge auf der Oberäche des Glaskeramik-Kochfeldes verursachen. ● An den beschädigten Stellen können kochende Gerichte zu den unter Strom stehenden Teilen des Glaskeramik-Kochfeldes gelangen. ● Wenn die Oberäche des Kochfeldes gesprungen ist, muss das Glaskeramik-Kochfeld sofort vom elektrischen Versorgungsnetz getrennt werden, um die Gefahr von Strom- schlägen zu vermeiden. ● Die Oberäche der Kochfeldes darf weder als Schneidebrett noch als Arbeitstisch die- nen. ● Gegenstände aus Metall, wie z.B. Messer, Gabeln, Lö󰀨el und Kochdeckel, sollten nicht auf dem Kochfeld abgelegt werden, weil sie sonst heiß werden können. ● Das Gerät darf nicht über einem Backofen ohne Ventilator, einer Geschirrspüler, einem Kühl- und Gefriergerät sowie einer Waschmaschine eingebaut werden. ● Sollte dieses Induktionskochfeld in einer Arbeitsplatte eingebaut worden sein, können die im Schrank bendlichen Gegenstände aus Metall durch die Abluft aus dem Lüftungssystem des Kochfeldes sehr heiß werden. Aus diesem Grund empehlt man den Einsatz einer direkten Abschirmung (siehe Abb. 2). ● Die Hinweise zur Reinigung und Pege des Glaskeramik-Kochfeldes müssen beachtet werden. Falls sie nicht beachtet werden, verliert der Benutzer seine Garantierechte. WICHTIGE SICHERHEITSHINWEISE8 Das Gerät wird gegen Trans- portschäden geschützt. Nach dem Auspacken sind die Verpackungsmaterialien so zu entsorgen, dass dadurch kein Risiko für die Umwelt entsteht. Alle Materialien, die zur Verpackung verwendet werden, sind umweltverträglich, können hundertprozentig wiederverwertet werden und sind mit entsprechendem Symbol gekennzeichnet. Achtung! Die Verpackungsmaterialien (Polyethylenbeutel, Styroporstücke usw.) sind beim Auspacken außer Kinderre- ichweite zu halten. AUSPACKEN p. 314

ENTSORGUNG DES ALTGERÄTS

Eine solche Kennzeichnung informiert darüber, dass dieses Gerät nach dem Ablauf des Nutzungszeitraumes nicht zu- sammen mit anderen Hausab- fällen gelagert werden darf. Der Nutzer ist verpichtet, das Gerät an einem Sammelpunkt für verschlissene elektrische und elektronische Geräte abzu- geben. Die die Sammlung durchführenden Einheiten, darunter lokale Sammelpunkte, Geschäfte und gemeindeeigene Einheiten, bilden ein entsprechendes System, welches die Abgabe dieses Gerätes ermöglicht. Die richtige Vorgehensweise mit Elektro- und Elektronikschrott trägt zur Verhinderung schädlicher Folgen für die menschliche Ge- sundheit und die natürliche Umwelt bei, die aus der Anwesenheit von Schadsto󰀨en so- wie einer falschen Lagerung und Weiterve- rarbeitung solcher Materialien folgen. Dieses Gerät wurde gemäß der Europäi- schen Richtlinie 2012/19/UE sowie dem polnischen Gesetz über verbrauchte elek- trische und elektronische Geräte mit dem Symbol eines durchgestrichenen Abfallcon- tainers gekennzeichnet.

TIPPS ZUM ENERGIESPAREN

Wer mit Energie verantwor- tungsvoll umgeht, der entla- stet nicht nur die Haushalt- skasse, sondern handelt auch der Umwelt bewusst zugute. Darum helfen Sie elektrische Energie sparen! Und das kann auf folgende Art und Weise getan werden: ●Geeignetes Kochgeschirr verwenden. Verwenden Sie Töpfe mit einem achen und dicken Topfboden. Dabei lässt sich bis zu einem Drittel elektrischer Energie einsparen. Achten Sie auf den Topfdeckel und garen Sie in geschlossenen Töpfen oder Pfannen, sonst wird der Energieverbrauch vervierfacht! ●Kochzonen und Böden von Kochge- schirr sauber halten. Der Schmutz verhindert die Wärmeübertra- gung - fest eingebrannte Speisereste können oft nur mit chemischen Mitteln entfernt wer- den, die die Umwelt stark belasten. ●Unnötiges “in den Topf Gucken“ ver- meiden. ●Kochfeld nicht in direkter Nähe von Kühl-/Gefriergeräten einbauen. Dadurch steigt der Energieverbrauch un- nötig.9

BESCHREIBUNG DES GERÄTES

Beschreibung des Kochfeldes Bedienfeld

1. Sensor zum Ein- und Ausschalten des Kochfeldes

2. Sensor der Heizleistungsänderung

5. Diode der Einschaltung der Uhr

8. Sensor der Aufwärmung

9. Sensor "Schlüssel"

10. Dioden der Einschaltung des Sensos "Schlüssel"

11. Diode der Minutenuhr

Induktionskochzone Booster (hinten links) Induktionskochzone Booster (hinten rechts) Induktionskochzone Booster (vorne links) Induktionskochzone Booster (vorne rechts)

INSTALLATION Vorbereitung der Küchenarbeitsplatte für den Einbau des Kochfeldes Die Stärke der Küchenarbeitsplatte sollte zwischen 28 und 40 mm und die Tiefe der Küchenarbeitsplatte mind. 600 mm betragen. Die Küchenarbeitsplatte muss eben und korrekt eingestellt sein. Die Küchenarbeitsplatte ist an der Wand abzudichten und gegen Feuchtigkeit und Wasser abzusichern. Der Abstand zwischen der Kante der Ö󰀨nung und der Kante der Küchenarbeitsplatte muss im vorderen Teil mind. 60 mm und im hinteren Teil mind. 50 mm betragen. Der Abstand zwischen der Kante der Ö󰀨nung und der Kante der Seitenwand sollte mind. 55 mm betragen. Die Möbel, in denen das Gerät eingebaut wird, müssen mit Verkleidung ausgestattet sein und die eingesetzten Klebsto󰀨e müssen gegen Temperaturen bis zu 100°C beständig sein. Wird diese Bedingung nicht erfüllt, kann sich die Oberäche verformen oder die Verkleidung abgehen. Die Kanten der Ö󰀨nung müssen mit einem gegen Feuchtigkeit beständigen Mittel geschützt werden. Die Ö󰀨nung in der Küchenplatte entsprechend den Abmessungen auf der Abb. 1 vorbe- reiten. Der minimale Freiraum, der unter dem Kochfeld zu belassen ist, muss 25 mm betragen, damit die erforderliche Luftzirkulation sichergestellt wird und übermäßige Aufwärmung der Bereiche um das Kochfeld herum sich (Abb. 2) vermeiden lässt.

Der Einbau des Kochfeldes über einem Backofen ohne Ventilation ist verboten. Abb. 2 Einbau in der Arbeitsplatte des tragenden Schranks. Einbau im Arbeitsblatt über einem Backofen mit Lüftung. INSTALLATION 5 10mm÷ 5 10mm÷ 500x10mm 25mm 30mm 500x20mm12 INSTALLATION Installation des Kochfeldes ● Das Kochfeld mit der elektrischen Anschlussleitung gemäß dem Schaltplan anschlie- ßen. ● Die Arbeitsplatte entstauben, das Kochfeld in die Ö󰀨nung einsetzen und stark andrücken (Abb. 3). Abb. 3

2 - Dichtung des Kochfeldes

Montage der Schaumsto󰀨-Dichtung * Der Einbau des Geräts ohne Schaumsto󰀨-Dichtung ist verboten. Die Dichtung ist am Gerät folgenderweise anzubringen. Vor Einbau des Geräts in der Küchenarbeitsplatte ist die mit dem Gerät mitgelieferte Schaum- sto󰀨-Dichtung an der Unterseite des Rahmens der. Küchenarbeitsplatte anzubringen: - Die Schutzfolie von der Dichtung entfernen, - Die Dichtung anschließend an der Unterseite des Rahmens anklebeni (Abb.)

• bei einigen Modellen ist die Dichtung an der Platte angeklebt13 INSTALLATION Gerät elektrisch anschließen Achtung! Der elektrische Anschluss darf nur von einem qualizierten, entsprechend zugelas- senen Fachmann vorgenommen werden. Eigenwillige Eingri󰀨e und Änderungen der elektrischen Anlage sind strengstens verboten. Hinweise für den Installateur Das Kochfeld ist mit einer Klemmleiste ausgerüstet, welche die Anwahl von richtigen Verbindungen für die jeweilige Art der Stromversorgung ermöglicht. Die Klemmleiste ermöglicht folgende Verbindungen:

• zweiphasig 400V 2N ~ Das Kochfeld kann auch an eine entsprechende Stromversorgung durch eine entsprechende Überbrückung an der Klemmleiste gemäß dem beigelegten Schaltplan angepasst werden. Der Schaltplan ist auch am unteren Teil der unteren Geräteabdeckung angebracht. Der Zugang zur Anschlussleiste ist nach der Entfernung des Deckels des Klemmkastens möglich. Es ist an eine entsprechende Auswahl des Netzanschlusskabels unter Berücksichtigung der Anschlussart und der Nennleistung des Kochfeldes zu denken. Achtung! Beachten Sie bitte, dass der Schutzkreis an die mit dem Zeichen markierten Klemme der Anschlussleiste angeschlossen werden muss. Die elektrische Installation, von der das Kochfeld versorgt wird, muss mit einer entsprechend ausgewählten Sicherung und neben der Absicherung des Stromnetzes mit einem entsprechenden Schalter ausgestattet werden, der die Abschaltung der Stromzufuhr zum ganzen Gerät im Falle von eventuellen Störungen ermöglicht. Vor dem Anschluss des Kochfeldes an die elektrische Installation müssen die Informationen, die dem Typenschild und dem Schaltplan zu entnehmen sind, beachtet werden. Sollte das Kochfeld auf eine andere vom Schema abweichende Art und Weise ange- schlossen werden, kann das Kochfeld beschädigt werden. Hinweis. Der Installateur ist verpichtet, dem Benutzer die “Bescheinigung über den Anschluss des Gerätes ans Stromnetz" auszuhändigen (Das Formular gibt es im Garantieschein). Nach dem erfolgten Anschluss hat der Installateur auch die Information über die Art des ausgeführ- ten Anschlusses anzubringen: - einphasiger, zweiphasiger oder dreiphasiger Anschluss, - Querschnitt des Anschlusskabels, - Art der eingesetzten Sicherung (Art der Sicherung).14 INSTALLATION

SCHEMA VON MÖGLICHEN VERBINDUNGEN

Hinweis! Die Heizelemente sind für eine Spannung von 230 V ausgelegt. Hinweis! Bei jeder Verbindungsart muss der Schutzleiter an die mit gekennzeichnete Klemme angeschlossen sein. Typ / Quer- schnitt des Anschluss- kabels Sicherung 1 Bei einem Netz mit Spannung von 230 V einphasiger Anschluss mit Nullleiter, die Brücke verbindet die Klemmen L1, L2, Nullleiter bis N, Schutzleiter bis 1N~ HO5VV-FG 3X 4 mm

mind.30 A 2* Bei einem Netz mit Spannung von 230/400 V zweiphasiger An- schluss mit Nullleiter, Nullleiter bis N, Schutzleiter bis 2N~ HO5VV-FG 4X2,5mm

mind.16 A L1=R, L2=S, L3=T, N= Klemme des Nullleiter, = Klemme des Schutzleiters

• Die Klemmen N-N sind intern verbunden und müssen daher nicht mehr überbrückt werden.

L1L2 N15 BEDIENUNG Vor dem ersten Einschalten des Gerätes ● Vorerst das Induktionskochfeld gründlich reinigen. Das Induktionskochfeld wie Glasober- ächen behandeln, ● Beim ersten Einschalten des Gerätes können vorübergehend Gerüche auftreten. Darum ist das Raumlüftungssystem einzuschalten oder das Fenster zu ö󰀨nen. ● Das Gerät ist unter Beachtung der Sicherheitshinweise zu bedienen. Wirkungsweise des induktiven Feldes Der Stromgenerator versorgt die im Inneren des Geräts bendliche Spule. Diese Spule erzeugt ein magnetisches Feld, das ans Koch- geschirr übertragen wird. Das magnetische Feld bewirkt, dass das Kochgeschirr erhitzt wird. Zum Kochen mit Induktion ist die Verwendung von Kochgeschirr, dessen Boden für die Wir- kung des magnetischen Feldes geeignet sind, erforderlich. Im Allgemeinen weist die Induktionstechnik zwei Vorteile auf: ● Da die Wärme ausschließlich mit Hilfe des Kochgeschirrs abgegeben wird, ist eine maximale Wärmenutzung möglich. ● Der E󰀨ekt der Wärmeträgheit kommt nicht vor, denn der Kochvorgang beginnt automatisch in dem Zeitpunkt, in dem das Kochgeschirr auf die Kochzone gestellt, und endet in dem Zeitpunkt, in dem der Topf davon weggenommen wird. Bei gewöhnlichem Gebrauch des Induktionskochfelds können Geräusche verschiedener Art auftreten, die für den Betrieb des Induktionskochfeldes keine Bedeutung haben. ● Pfeifen von niedriger Frequenz Dieses Geräusch entsteht, wenn das Kochgeschirr leer ist, und verschwindet wieder, sobald man Wasser oder Lebensmittel ins Kochgeschirr gibt. ● Pfeifen von hoher Frequenz Das Geräusch entsteht im Kochgeschirr, das aus mehreren Schichten verschiedener Werksto󰀨e gefertigt sind und die maximale Leistung eingeschaltet wurde. Das Geräusch wird stärker auch dann, wenn zugleich zwei oder mehrere Kochzonen bei maximaler Leistung genutzt werden. Das Geräusch verschwindet oder ist weniger intensiv, nachdem die Leistungsstufe gemindert worden ist. ● Knarren Das Geräusch entsteht im Kochgeschirr, das aus mehreren Schichten verschie- dener Werksto󰀨e gefertigt wurden. Die Geräuschintensität hängt von der Art des Kochens ab. ● Summen Das Geräusch entsteht, wenn der Ventilator läuft, mit dem elektronische Systeme gekühlt werden. Die Geräusche, die bei ordnungsgemäßem Betrieb hörbar sind, sind auf den Betrieb des Ventilators, die Größe des Kochgeschirrs und auf Werksto󰀨e, aus denen dieses gefertigt ist, die Art des Kochens und die eingeschaltete Leistung zurückzuführen. Die Geräusche sind eine normale Erscheinung und weisen nicht auf eine Störung des In- duktionskochfelds hin.16 Steht auf der Kochzone kein Topf oder ist der Topf ungeeignet, erscheint das Symbol in der Anzeige. Die Kochzone wird nicht eingeschaltet. Wird ein Topf innerhalb von 10 Minuten nicht erkannt, wird der Vorgang der Einschaltung des Kochfeldes gelöscht. Um die Kochzone einzuschalten, muss sie mittels Sensorsteuerung und nicht nur durch Wegnehmen des Topfes ausgeschaltet werden. Topferkennung im Induktionskochfeld Die Topferkennung ist in den Kochfeldern installiert, die mit den Induktionskochzonen ausgestattet sind. Wird das Kochfeld genutzt, beginnt die Topferkennung automatisch die Wärmeerzeugung, wenn der Topf in der jeweiligen Kochzone aufgestellt wird, oder beendet sie, wenn der Topf weggenommen wird. Dadurch kann also die Energie gespart werden.

• Wird die Kochzone zusammen mit einem geeigneten Topf benutzt, wird die Wärmeleistung angezeigt.

• Zum Kochen auf dem Induktionskochfeld sind entsprechende Töpfe erforderlich, deren Böden aus einem magnetischen Material hergestellt sind (siehe: Tabelle). Die Topferkennung funktioniert nicht als eine Ein-/Ausschalttaste des Gerätes. Es muss beachtet werden, dass sowohl beim Ein- und Ausschalten, als auch bei der Einstellung der Heizleistungsstufe immer nur ein Sensor gleichzeitig ge- drückt wird. Falls mehrere Sensoren gleichzeitig gedrückt werden (mit Ausnahme von Timer und Schlüssel, ignoriert das System die eingegebenen Steuersignale und beim dauerhaften Drücken wird eine Fehlermeldung ausgelöst. Die Kochzone ist nach dem Gebrauch mittels Regel- und Steuereinrichtung, und aufgrund der Anzeige der Topferkennung alleine auszuschalten. Das Induktionskochfeld ist mit Sensoren ausgerüstet, die durch die Berührung von markierten Flächen mit dem Finger bedient werden. Jede Umsteuerung des Sensors wird mit einem akustischen Signal bestätigt. BEDIENUNG Schutzeinrichtungen: Wenn das Kochfeld richtig installiert und ordnungsgemäß benutzt wird, sind die Schutzein- richtungen selten nötig. Ventilator: Dient zum Schutz und zur Abkühlung von Steuer- und Versorgungselementen. Er kann mit zwei verschiedenen Drehgeschwindigkeiten arbeiten und funktioniert automa- tisch. Der Ventilator arbeitet nur dann, wenn die Kochzonen eingeschaltet sind, und bleibt bei einem ausgeschalteten Kochfeld in Betrieb, bis die Elektronik ausreichend abgekühlt ist. Transistor: Die Temperatur der elektronischen Ausrüstungselemente wird mit einer Sonde ununterbrochen gemessen. Steigt die Wärme gefährlich an, verringert das System die Leistung der Kochzone automatisch oder schaltet die Kochzonen, die sich direkt an den erwärmten elektronischen Elementen benden, ab. Topferkennung: Die Topferkennung gibt die Kochfeldfunktion und somit auch die Heizung frei. Kleine Gegenstände, die auf die Kochzonen gelegt werden (wie z.B. Teelö󰀨el, Messer, Ringe ...), werden als Töpfe nicht erkannt und das Kochfeld wird nicht eingeschaltet.17 BEDIENUNG Eine richtige Topfqualität gilt als Grundlage für Sicherstellung einer guten Heizleistung des Gerätes. Charakteristik des Kochgeschirrs. ● Es sollten immer Töpfe hoher Qualität, mit ideal achem Boden verwendet werden: Bei der Verwendung solcher Töpfe wird die Entstehung von Stellen von zu hoher Temperatur verhindert, an denen die Speisen beim Kochen anhaften könnten.Die Töpfe und Pfannen mit dicken Metallwänden garantieren für eine perfekte Wärmeverteilung. ● Es ist darauf zu achten, dass die Topfböden stets sauber bleiben: Beim Au󰀨üllen eines Topfes oder bei der Verwendung eines aus dem Kühlschrank genommenen Topfes ist es vor dem Aufstellen des Topfes auf dem Kochfeld zu überprüfen, ob die Oberäche des Topfbodens ganz trocken ist. Dadurch lässt sich die Verschmutzung der Oberäche des Kochfeldes vermeiden. ● Der Topfdeckel verhindert, dass die Wärme aus dem Topf unnötig entweicht, wodurch die Kochzeit verkürzt und der Energieverbrauch reduziert wird. ● Um festzustellen, ob das Kochgeschirr geeignet ist, ist es zu prüfen, ob der Boden des Kochgeschirrs ein Magnet anzieht. ● Zur Sicherstellung einer optimalen Kontrolle der Temperatur durch das Induktions- modul muss der Topfboden ach sein. ● Ein konvexer Topfboden oder ein Topfboden mit einem tief geprägten Logo des Herstellers beeinträchtigen die Kontrolle der Temperatur durch das Induktionsmodul und können zur Überhitzung des Kochgeschirrs führen. ● Kein beschädigtes Kochgeschirr verwenden - z.B. mit einem Kochboden, der durch übermäßige Temperatur verformt wurde. ● Wird das Kochgeschirr mit ferromagnetischem Boden verwen- det, dessen Durchmesser geringer als der gesamte Durchmes- ser des Kochgeschirrs ist, wird nur der ferromagnetische Teil des Kochgeschirrs erhitzt. Dies bewirkt, dass eine gleichmäßige Wärmeverteilung im Kochgeschirr nicht möglich ist. Der ferro- magnetische Bereich wird im Boden des Kochgeschirrs wegen der darin bendlichen Aluminiumelemente gemindert und daher kann die gelieferte Wärmemenge geringer sein. Es kann zu Problemen mit der Dektektion des Kochgeschirrs kommen oder dieses wird überhaupt nicht erkannt. Der Durchmesser des ferromagnetischen Teils im Kochgeschirr sollte der Größe der Kochzone entsprechen, damit optimale Kochergebnisse erzielt werden können. Sollte das Kochgeschirr auf der Kochzone nicht erkannt werden, wird empfohlen, dass dieses auf der Kochzone mit einem entsprechend gerigeren Durchmesser ausprobiert wird. Auswahl der Kochtöpfe zum induktiven Kochen18 BEDIENUNG Kennzeichnung am Kochgeschirr Überprüfen, ob auf dem Etikett ein Ze- ichen enthalten ist, das darüber infor- miert, dass der Topf induktionsgeeignet ist. Töpfe aus magnetischem Material verwenden (aus emailliertem Blech, ferritischem Nirostahl, Gusse- isen). Überprüfen, ob ein Magnet am Topfboden haften bleibt Nichtrostender Stahl Der Topf wird nicht erkannt. Mit Ausnahme von Töpfen aus ferromagnetischem Stahl Aluminium Der Topf wird nicht erkannt. Gusseisen Hohe Leistungsfähigkeit Achtung! Durch die Töpfe können auf der Kochfeldo- beräche Kratzer entstehen. Emaillierter Stahl Hohe Leistungsfähigkeit Gefäße mit achem, dickem und glattem Boden wer- den empfohlen. Glas Der Topf wird nicht erkannt. Porzellan Der Topf wird nicht erkannt. Gefäße mit Kupferbo- den Der Topf wird nicht erkannt. Zum Kochen mit Induktion sollte ausschließlich ferromagnetisches Kochgeschirr verwendet werden, das aus folgenden Werksto󰀨en hergestellt ist: ● emaillierter Stahl ● Gusseisen ● spezielles Kochgeschirr aus nichtrostendem Stahl zum Kochen mit Induktion. Mindestgröße des Kochgeschirrs für das Kochfeld: Durchmesser des Kochfelds Mindestdurchmesser für Koch- geschirrböden aus emailliertem Stahl [mm] [mm]

Für Kochgeschirr aus einem anderen Material als emailliertem Stahl können andere Min- destdurchmesser gelten.19 Bedienfeld

• Nach dem Anschließen des Kochfeldes an das Stromversorgungsnetz leuch- ten kurz alle Anzeigen auf. Das Kochfeld ist betriebsbereit.

• Das Kochfeld hat elektronische Sensoren, um sie einzuschalten müssen Sie sie mindestens 1 Sekunde lang mit dem Finger drücken.

• Jedes Einschalten der Sensoren wird akustisch signalisiert. Stellen Sie keine Gegenstände auf die Sensorächen (es kann eine Fehler- meldung angezeigt werden) und halten Sie diese Flächen immer sauber. Einschalten des Kochfelds Halten Sie den Ein-/Aus-Sensor mindestens 1 Sekunde lang mit dem Finger gedrückt. Das Kochfeld signalisiert die korrekte Funktion (Aktivierung), indem in der Zeitanzeige die Zi󰀨er „0“ erscheint. Wenn Sie innerhalb von 10 Sekunden ab dem Einschalten des Kochfelds nicht die Leistung der Kochzone einstellen, schaltet sich das Kochfeld auto- matisch aus. Einschalten einer Kochzone und Einstellung der Leistung

• Das Kochfeld mit dem Sensor einschalten.

• Den Topf auf die gewünschte Kochzone stellen.

• Der Topf wird automatisch erkannt und die Anzeige für die jeweilige Kochzo- ne beginnt zu blinken und zeigt „0“ an. Wenn das Kochfeld automatisch zwei oder mehr Töpfe erkennt, drücken Sie die Anzeige für die gewünschte Kochzone. Sie beginnt zu blinken.

• Fahren Sie mit dem Finger von links nach rechts über den Sensor , um die gewünschte Leistung einzustellen (die eingestellte Leistung erscheint in der Anzeige).

• Die Kochzone ist jetzt eingeschaltet. Die Kochzone ist aktiviert, wenn in der Anzeige eine Zi󰀨er oder ein Buchsta- be erscheint. Das bedeutet, dass die Kochzone zum Einstellen der Heizleis- tung bereit ist. BEDIENUNG20 BEDIENUNG Ausschalten der Kochzonen Die Kochzonen können auf einem der folgenden Wege ausgeschaltet werden:

• Schalten Sie das Kochfeld mit dem Sensor aus.

• Halten Sie die Anzeige 3 Sekunden gedrückt.

• Aktivieren Sie die Kochzone, indem Sie den Sensor mit dem Finger von rechts nach links bewegen, um die Leistung auf „0“ zu stellen. Ausschalten des ganzen Kochfelds Das Kochfeld ist in Betrieb, wenn zuvor mindestens eine Kochzone einge- schaltet wurde.

• Schalten Sie das Kochfeld mit dem Sensor aus. Wenn die Kochzone heiß ist, erscheint in der Anzeige der Kochzone der Buchstabe „H“ oder „h“ – das Symbol für die Restwärme. Eine Beschreibung des Symbols nden Sie weiter unten in der Anleitung. Boosterfunktion „P” Mit der Boosterfunktion kann die Leistung der Kochzone 220x190 von 2200 W auf 3700 W, die der Kochzone Ø 210-220 mm von 2000 W auf 3000 W und die der Kochzone Ø 260 mm von 2200 W auf 3500 W erhöht werden . Die Leistung der Bridge-Zone kann von 3600 W auf 5500 W gesteigert werden.

• Stellen Sie den Topf auf die gewünschte Kochzone.

• Der Topf wird automatisch erkannt und die Anzeige für die jeweilige Kochzo- ne beginnt zu blinken und zeigt „0“ an.

• Die Boosterfunktion wird durch Drücken des Sensors eingeschaltet (in der Anzeige erscheint der Buchstabe „P“) Um die Boosterfunktion auszuschalten:

• Reduzieren Sie die Leistung der Kochzone mit aktivierter Boosterfunktion auf „0“, indem Sie mit dem Finger über den Sensor fahren. Die Betriebsdauer der Boosterfunktion ist auf 10 Minuten begrenzt. Nach Ab- lauf dieser Zeit wird die Zone auf die Nennleistung eingestellt (zum Beispiel, wenn das Kochfeld einen Leistungsbereich von 0-9 hat, ist 9 die Nennleis- tung, oder wenn das Kochfeld einen Leistungsbereich von 0-12 hat, beträgt die Nennleistung 12 usw.) Die Funktion kann auch dann auf die Nennleistung umschalten wenn die Hei- zelemente oder die elektronischen Systeme die Grenztemperatur erreichen. Die Boosterfunktion kann erneut eingeschaltet werden, wenn die Tempera- tur der Heizelemente auf eine sichere Temperatur gefallen ist. Die Funktion schaltet sich nicht automatisch ein. Wenn Sie den Topf bei laufender Boosterfunktion von der Kochzone nehmen, wird die Betriebsdauer von 10 Minuten nicht unterbrochen.21 BEDIENUNG Die Boosterfunktion kann nur für zwei Kochzonen gleichzeitig aktiviert wer- den, entweder für zwei Zonen nebeneinander oder für zwei Zonen hinterein- ander. Die Funktion kann nicht für zwei Zonen in gegenüberliegenden Ecken („über Kreuz“) eingeschaltet werden. Kindersicherung Mit dieser Sperrfunktion kann die Steuerung des Kochfelds blockiert werden, so dass sie zum Beispiel von Kindern oder beim Reinigung nicht versehentlich betä- tigkt werden kann. Die Kindersicherung kann sowohl bei eingeschaltetem als auch bei ausgeschaltetem Kochfeld aktiviert werden. Um die Blockade ein- oder auszu- schalten, halten Sie den Sensor 5 Sekunden lang gedrückt. Wenn die Blockade aktiviert ist, leuchtet die Diode neben dem Sensor . Das Kochfeld wird blockiert, auch wenn Sie es mit dem Sensor ein- oder ausschalten. Durch das Trennen des Kochfeldes vom Stromnetz wird die Verriegelung des Kochfeldes ausgeschaltet. Restwärmeanzeige „H” Nach Ende des Kochvorgangs bleibt die Scheibe des Induktionsfelds im Bereich der betre󰀨enden Kochzone weiterhin heiß, das nennt man Restwärme. Ist die Temperatur der Scheibe höher als 60

C*, erscheint in der Anzeige für die betre󰀨ende Kochzone das Symbol „H“. Beträgt die Temperatur der Scheibe zwischen 45

C*), erscheint in der Anzeige der Kochzone das Symbol „h“ (geringe Restwärme).

• Die Temperaturen sind Annäherungswerte. Ist die Restwärmeanzeige aktiviert, darf die Kochzone wegen Verbren- nungsgefahr nicht berührt und auch keine wärmeempndlichen Gegen- stände darauf gestellt werden! Bei einer Unterbrechung in der Stromversorgung geht die Restwärme- anzeige „H“ oder „h“ nicht wieder an. Trotzdem können die jeweiligen Kochzonen noch heiß sein!22 BEDIENUNG Betriebsdauerbegrenzung Das Induktionskochfeld wurde zur Steigerung der Gebrauchssicherheit mit einer Betriebsdauerbegrenzung für jede Kochzone ausgestattet. Die maximale Betriebsdauer wird individuell, je nach Leistungsniveau beim Kochen, eingestellt. Wenn Sie nur ein Leistungsniveau für eine länge- re Kochzeit nutzen, wird die maximale Betriebs- dauer gemäß der folgenden Tabelle begrenzt: Wenn die maximale Betriebsdauer erreicht ist, schaltet sich die Induktionszone automatisch aus und in der Anzeige für die Zone erscheint das Symbol für die Restwärme. Die maximale Be- triebsdauer betri󰀨t jeweils eine einzelne Zone. Funktion der automatischen Zusatzheizung Durch die Aktivierung dieser Funktion wird die Leistung der Kochzone vorüberge- hend auf das Niveau 9 erhöht. Um sie zu aktivie- ren: Um die Funktion zu aktivieren:

• Stellen Sie den Topf auf die gewünschte Kochzone.

• Nach dem automatischen Erkennen des Top- fes, wählen Sie eine Kochzonenleistung von 1 bis 8.

• Drücken Sie erneut die Anzeige In der betre󰀨enden Anzeige blinken nun das ein- gestellte Leistungsniveau und das Symbol „A“. Nach Ablauf der Aufwärmzeit für das Gericht (siehe nebenstehende Tabelle) schaltet die Zone automatisch auf den vorher gewählten Leistungs- grad zurück und dieser erscheint wieder in der Anzeige. Wenn der Topf bei aktiver Zusatzheizung von der Kochzone genommen und dann wieder darauf gestellt wird, läuft die Zusatzheizung weiter bis zum Ende der Be- triebsdauer der Zusatzheizung. Heizleistungs- stufe Maximale Be- triebsdauer

1 8h 2 8h 3 5h 4 5h 5 5h 6 1,5h 7 1,5h 8 1,5h 9 1,5h P 10 Min. Heizleistungs- stufe Dauer der automatischen Zusatzheizung mit Zusatzleistung 1 48s 2 1min, 12s 3 2min, 18s 4 2min, 30s 5 4min, 24s 6 7min, 12s 7 2 min 8 3min, 12s23 BEDIENUNG Funktion der Uhr Die Uhr erleichtert das Kochen, denn sie ermöglicht das Programmieren der Funk- tionsdauer der Kochzonen. Die Uhr kann auch als Minutenuhr benutzt werden. Die Zeitfunktion kann nur während des Kochens eingeschaltet werden (bei einer Heizleistung von über „0“). Die Zeitfunktion kann gleichzeitig für alle Kochzonen eingesetzt werden. Die maximale Betriebsdauer beträgt 99 Minuten (jede Minute). Um die Uhrzeit einzustellen, muss man folgenderweise vorgehen:

• Stellen Sie den Topf auf die gewünschte Kochzone.

• Nach dem automatischen Erkennen des Topfes, stellen Sie die Heizleistung ein.

• Wählen Sie die Kochzone, für die die Zeitfunktion eingestellt werden soll.

• Die Zeitfunktion wird aktiviert, indem Sie drücken und halten, bis Sie den Signalton hören. In der Anzeige erscheinen die Zi󰀨ern „00“. Stellen Sie zuerst die zweite Zi󰀨er (Einerstelle) und dann die erste Zi󰀨er (Zehnerstelle) ein.

• Fahren Sie nach der Aktivierung der Zeitfunktion mit dem Finger über den Sen- sor , um die Einerstelle zu programmieren.

• Drücken Sie dann erneut den Sensor der Uhr, um die erste Zi󰀨er, also die Zeh- nerstelle, einzustellen.

• Fahren Sie mit dem Finger über den Sensor , um die Zehnerstelle zu pro- grammieren.

• Wenn Sie für die erste Zi󰀨er keinen Wert eingeben, wird nach 10 Sekunden automatisch der Wert „0“ programmiert (zum Beispiel „06“ bedeutet, dass die Uhr auf 6 Minuten programmiert ist). Die Uhr läuft, wenn die Diode, die das Einschalten der entsprechenden Kochzone signalisiert, zu blinken beginnt (die Diode ist in der Abbildung des Bedienfelds mit der Zahl 5 gekennzeichnet). Um die Zeitfunktion für die nächste Kochzone einzustellen, wählen Sie eine andere Kochzone und befolgen Sie die oben genannten Schritte. Denken Sie daran, dass Sie die Zeitfunktion für jede Kochzone programmieren können. Wenn Sie mehr als einen Zeitraum in der Uhranzeige programmieren, wird der jeweils kürzeste Zeitraum angezeigt. Dies wird durch einen blinkende Diode neben der Uhranzeige signalisiert.

i24 BEDIENUNG Die programmierte Kochdauer kann beim Kochen jederzeit geändert werden. Wäh- len Sie dazu während des Kochens die Kochzone, für die Sie die Zeit ändern möch- ten, d.h. aktivieren Sie sie mit der Anzeige , berühren Sie die Zeitanzeige und ändern Sie die Kochdauer wie in der Beschreibung der Uhrprogrammierung erklärt. Die bis zum Ende der Kochdauer verbleibende Zeit können Sie jederzeit nachprü- fen. Berühren Sie die Zeitanzeige ; die aktive Kochdauer für die betre󰀨ende Kochzone wird durch eine blinkende Diode neben der Anzeige signalisiert. Nach Ablauf der programmierten Kochdauer schaltet sich ein Tonsignal ein. Sie können das Signal ausschalten, indem Sie einen beliebigen Sensor berühren. Der Alarm schaltet sich automatisch nach 2 Minuten aus. Wenn Sie die Zeitfunktion eher ausschalten möchten, aktivieren Sie die Kochzo- ne, indem Sie die entsprechende Anzeige berühren (die Leistungsanzeige wird heller leuchten), berühren und halten die Zeitanzeige 3 Sekunden lang oder aktivieren Sie die gewünschte Kochzone mit der Anzeige , berühren Sie dann die Zeitanzeige und stellen Sie mit dem Sensor die Zeit auf „00“ (wie Sie zwischen den Zi󰀨ern umschalten können, ist in der Beschreibung der Zeitprogram- mierung erklärt. Uhr als Minutenuhr Die Zeitfunktion kann auch als unabhängige Minutenuhr benutzt werden, die keine der Kochzonen steuert. Um die Minutenuhr einzustellen, befolgen Sie alle Schritte in der Beschreibung der Programmierung der Zeitfunktion, mit dem Unterschied, dass Sie keine Kochzone wählen, d. h. Sie berühren gleich nach dem Einschalten des Kochfelds die Zeitanzeige und stellen die Zeit ein. Das Einschalten der Minutenuhr wird durch eine blinkende Diode über der Anzeige signalisiert. Das Ausschalten der Minutenuhr funktioniert genauso wie das Ausschalten der Zeit- funktion an einer programmierten Kochzone.25 BEDIENUNG Funktion Stop’n go „II” Die Funktion Stop’n go funktioniert wie eine Standardpause. Dank dieser Funktion kann der Betrieb des Kochfeldes jederzeit unterbrochen werden und die früheren Einstellungen werden wieder aufgerufen. Um die Funktion stop’n go einzuschalten, muss bereits mindestens eine Kochzone eingeschaltet sein. Berühren Sie den Sensor . In allen Anzeigen der Kochzonen erscheint das Symbol . Wenn die Kochzone heiß ist, blinkt das Symbol abwechselnd mit dem Buchstaben „H” oder „h”, je nachdem wir hoch die Temperatur der Kochzone ist (Restwärmeanzeige). Um die Stop’n go-Funktion auszuschalten, drücken Sie erneut den Sensor . In den Anzeigen der Kochzonen erscheinen die Einstellungen, die vor dem Einschal- ten dieser Funktion programmiert wurden. Bridge-Funktion Mit der Bridge-Funktion können Sie 2 Kochzonen des Kochfelds ie eine vergrö- ßerte Heizzone benutzen. Die Bridge-Funktion ist besonders dann sehr praktisch, wenn Kochgeschirr wie Bratpfannen benutzt wird. Das Kochfeld verfügt über eine Bridge-Funktion für die linken und rechten Koch- zonen. Um die Bridge-Funktion einzuschalten:

• Schalten Sie das Kochfeld ein.

• Stellen Sie das Kochgeschirr, z. B. die Bratpfanne, auf die linke oder die rechte Kochzone.

• Das Kochgeschirr wird automatisch erkannt und die Aktivierung der Bridge- Funktion wird mit dem Symbol „ “ signalisiert. Wenn innerhalb von 10 Sekunden keine Leistung gewählt wird, wird die Bridge-Funktion deaktiviert.

• Stellen Sie eine beliebige Heizleistung ein, indem Sie mit dem Finger über den Sensor für die Änderung der Heizleistung fahren. Nun können zwei Kochzonen mit einem Sensor gesteuert werden.26 BEDIENUNG Sie können die Bridge-Funktion jederzeit manuell einschalten. Um die Bridge-Funktion einzuschalten, berühren Sie den Sensor der Kochzone und drücken Sie dann gleichzeitig beide Sensoren für die Wahl der Kochzonen auf der linken oder rechten Seite. In der oberen Anzeige leuchtet das Symbol „ ” auf und in der unteren Anzeige erscheint die Zi󰀨er „0”. Fahren Sie dann mit dem Finger über den Sensor für die Änderung der Heizleistung , um eine beliebige Heizleistung einzustellen. Um die Bridge-Funktion auszuschalten, halten Sie die Anzeige für die Wahl der Kochzone mit dem Symbol „ “ für 3 Sekunden gedrückt. In den Anzeigen leuchtet die Zi󰀨er „0” auf. Ab jetzt arbeiten die jeweiligen Kochzonen getrennt. Funktion für die Anpassung des Kochgeschirrs an die Kochzone Mit dieser Funktion kann die Anpassung des Kochgeschirrs an die Kochzone überprüft werden, um optimale Kochergebnisse und die volle Nutzung der Leis- tungs der Kochzone zu gewährleisten. Testverfahren:

• Geben Sie so viel Wasser in den Topf, dass der Topfboden bedeckt ist, und stellen Sie den Topf dann in die Mitte der Kochzone.

• Schalten Sie das Kochfeld ein.

• Nach dem automatischen Erkennen des Topfes, halten Sie gleichzeitig die Anzeige der erkannten Kochzone und den Sensor 3 Sekunden lang ge- drückt, bis Sie ein Tonsignal hören.

• In der Anzeige erscheinen abwechselnd die Symbole und , was bedeutet, dass der Test begonnen hat.

• Nach Ende des Tests (max. 20 Sekunden) erscheint in der Zeitanzeige ein Ergebnis zwischen 00 und 99.

• Das Kochfeld schaltet sich automatisch aus. Während des Tests darf die Position des Kochgeschirrs nicht geändert wer- den. Der Wert 99 bedeutet, dass der Topf ideal an die Kochzone angepasst ist. Das Ergebnis in der Zeitanzeige ist ein Annährungswert und ist von der Größe des Topfbodens, dem Material und der Machart des Kochgeschirrs abhängig. Es empehlt sich, Töpfe auf Kochzonen zustellen, für die das Ergebnis höher als 60 ist. Wenn der Topfboden kleiner als die Kochzone ist und das Testergebnis nicht höher als 60 ist, muss der Test auf der nächstkleineren Kochzone wiederholt werden. Die Verwendung von Kochgeschirr mit einem Ergebnis von unter 60 führt zu längeren Kochvorgängen und einer geringeren Kochqualität. Das Testergebnis 00 bedeutet, dass der getestete Topf nicht für den Gebrauch auf einem Induktionskochfeld geeignet ist.27 Wird eine Reinigung und Pege des Gla- skeramik-Kochfeldes sowie dessen entspre- chende Wartung sichergestellt, trägt dies zur Verlängerung eines störungsfreien Betriebs des Gerätes entscheidend bei. Reinigung Kochfeldes nach jeder Benutzung ● Leichte, nicht eingebrannte Versch- mutzungen mit feuchtem Tuch ohne Reinigungsmittel abwischen. Durch die Verwendung eines Geschirrspülmittels können bläuliche Verfärbungen entste- hen. Selbst wenn spezielle Reinigung- smittel verwendet werden, lassen sich diese hartnäckigen Flecke erst nach meh- reren Reinigungsversuchen entfernen. ● Fest eingebrannte Verschmutzungen müssen mit einem scharfen Schaber entfernt werden. Anschließend die Kochzone mit feuchtem Tuch abwi- schen.

REINIGUNG UND WARTUNG

Schaber für die Reinigung des Kochfeldes Bei der Reinigung des Glaskeramik- Kochfeldes sind dieselben Grund- sätze wie bei Glasoberflächen zu beachten. Dazu dürfen auf keinen Fall Scheuermittel, aggressive Reinigung- smittel, Sand und Scheuerschwamm verwendet werden. Dampfreiniger dürfen zur Reinigung ebenfalls nicht genutzt werden. Fleckenentfernung ● Helle, perlenweiße Flecken (Alumi- niumrückstände) können vom abge- kühlten Kochfeld mit Hilfe von speziellen Reinigungsmitteln entfernt werden. Kalksteinrückstände (nach dem Über- laufen von Wasser) können mit Essig oder speziellem Reinigungsmittel entfernt werden. ● Bei der Entfernung der Verschmutzungen von Zucker, zuckerhaltigen Speisen, Kunststo󰀨en oder Aluminiumfolie darf die Kochzone nicht ausgeschaltet werden! Die Rückstände von der Kochzone sofort (wenn heiß) mit einem scharfen Schaber gründlich abkratzen. Nach der Entfer- nung von Schmutz darf die Kochzone ausgeschaltet und nach dem Abkühlen mit Hilfe von speziellen Reinigungsmitteln endgültig gereinigt werden. Spezielle Reinigungsmittel sind in Supermärk- ten, elektrotechnischen Fachgeschäften, Dro- gerien, Lebensmittelgeschäften und Läden mit Haushaltsgeräten zu kaufen. Scharfe Schaber können in den Fachgeschäften für Heimwerker, Baumärkten und Geschäften mit Malerzubehör gekauft werden.28

REINIGUNG UND WARTUNG

Das Reinigungsmittel nie auftragen, wenn das Kochfeld heiß ist. Das aufgetragene Re- inigungsmittel am besten trocknen lassen und erst dann mit nassem Tuch abwischen. Bevor das Kochfeld wieder erhitzt wird, sollten die Überreste des Reinigungsmittels mit feuch- tem Tuch abgewischt werden. Sonst könnten sie eine ätzende Wirkung haben. Bei Nichtbeachtung der Anweisungen bezüglich der Behandlung der Glaskera- mik-Kochfelder verliert der Benutzer seine Garantierechte! Achtung! Wenn die Steuerung bei einem eingeschalteten Kochfeld aus ir- gendeinem Grunde nicht bedient werden kann, ist der Hauptschalter auszuschalten oder die Sicherung auszudrehen und den Kontakt mit dem zuständigen Kundendienst aufzunehmen. Achtung! Sollten Risse oder Absplitterungen auf der Oberäche des Glaskera- mik-Kochfeldes vorkommen, so ist es sofort auszuschalten und von der Stromversorgung sofort zu trennen. Zu diesem Zweck die Sicherung abschalten oder den Stecker herau- sziehen. Anschließend sich mit dem nächstgelegenen Servicepunkt in Verbindung setzen. Periodische Inspektionen Neben den Maßnahmen zur Sicherstel- lung laufender Sauberhaltung des Koch- feldes sollte man:

• periodische Kontrollen der Funktionalität der Steuerkomponenten und Baugruppen des Kochfeldes durchführen lassen. Nach Ablauf der Garantie sollte man die tech- nischen Inspektion des Kochfeldes min- destens einmal pro zwei Jahre in einem Servicepunkt durchführen lassen,

• festgestellte Mängel beseitigen lassen,

• periodische Wartung der Baugruppen des Kochfeldes durchführen lassen. Achtung! Sämtliche Reparaturen und Einstel- larbeiten sollten an einem zuständi- gen Servicepunkt oder durch einen entsprechend zugelassenen Fach- mann vorgenommen werden.29

VORGEHEN IN NOTSITUATIONEN

Bei jeder Notfallsituation ist wie folgt vorzugehen:

• Funktionsbaugruppen des Gerätes ausschalten

• von der Stromversorgung trennen

• da einige geringfügige Fehler entsprechend den unten angegebenen Anweisungen durch den Benutzer selbst entfernt werden können, ist das Gerät gemäß den Punkten der na- chstehenden Tabelle zu überprüfen, bevor der Kundendienst angerufen wird.

PROBLEM URSACHE BEHEBUNG

1.Keine Gerätefunktion - Stromausfall -die Sicherung der Hausanla- ge überprüfen und - falls diese durchgebrannt ist - auswech- seln 2.Keine Gerätereaktion auf die Eingabewerte - die Bedienblende nicht eingeschaltet - Einschalten - eine Taste wurde zu kurz gedrückt (kürzer als eine Sekunde) - Tasten ein wenig länger drücken - mehrere Tasten gleichze- itig gedrückt - immer nur eine Taste drüc- ken (Ausnahme: Ausschal- ten einer Kochzone) 3.Das Gerät reagiert nicht und gibt ein langes Schallsi- gnal aus. - unsachgemäße Bedienung (falsche Sensoren oder zu schnell gedrückt) -Gerät erneut einschalten - Sensor(en) verdeckt oder verschmutzt - Sensoren aufdecken oder reinigen 4.Das ganze Gerät wird aus- geschaltet. - nach Einschalten wur- den über einen längeren Zeitraum als 10 Sekunden keine Werte eingegeben. - Bedienblende erneut ein- schalten und sofort Werte eingeben - Sensor(en) verdeckt oder verschmutzt - Sensoren aufdecken oder reinigen 5.Eine Kochzone schaltet automatisch ab und auf dem Display erscheint die Anze- ige „H”. - Betriebsdauerbegrenzung - die Kochzone erneut einschal- ten - Sensor(en) verdeckt oder verschmutzt - Sensoren aufdecken oder reinigen - Überhitzung der elektroni- schen Elemente30

VORGEHEN IN NOTSITUATIONEN

PROBLEM URSACHE BEHEBUNG

6. Die Restwärmeanzeige

leuchtet nicht, obwohl die Kochfelder noch heiß sind. - Stromausfall, Gerät vom Energieversorgungsnetz getrennt. - Die Restwärmeanzeige wird erst nach dem näch- sten Ein- und Ausschalten der Bedienblende wieder ansprechen. 7.Ein Riss im Glaskeramik- Kochfeld. Gefahr! Das Kochfeld sofort vom Netz trennen (Si- cherung). Sich mit dem nächstgelegenen Service- punkt in Verbindung setzen. 8.Wenn die Störung immer noch nicht behoben ist. Das Kochfeld sofort vom Netz trennen (Sicherung). Sich an die zuständige Kundendienststelle wenden. Wichtig! Sie sind für den ordnungsmäßigen Zustand des Gerätes und dessen richtigen Einsatz im Haushalt verantwortlich. Wenn Sie durch einen Fehler bei der Bedienung den Servicedienst zu sich bestellen, dann ist solch ein Besuch auch im Garantieze- itraum für Sie kostenpichtig. Für Schäden, die durch Nichtbeachtung dieser Gebrauchsan- leitung entstehen, übernehmen wir leider keine Haftung.

9. Das Induktionskochfeld

gibt Schnarchtöne aus. Diese Erscheinung ist normal. Es funktioniert der Ventilator, der die elektronischen Systeme kühlt.

10. Das Induktionskochfeld

gibt Pfeiftöne aus. Diese Erscheinung ist normal. Bei der Betriebsfrequenz der In- duktionsspulen wird bei der Benutzung von mehreren Kochzonen mit maximaler Leistung ein leiser Pfeifton ausgegeben.

11. Das Kochfeld funktio-

niert nicht, die Kochzonen können nicht eingeschaltet oder bedient werden. - Fehler der Elektronik - Das Kochfeld neu starten, für 60 sekunden vom Stromnetz trennen (Sicherung herausnehmen).

12. Das Erscheinen des

Symbols E auf dem Display der Kochzone. Messstörungen im Tempe- ratursensor- Schaltkreis. Schalten Sie das Kochfeld aus und wieder ein31 TECHNISCHE DATEN Nennspannung 230/400V 2N~50 Hz Nennleistung der Kochfelder: 7,4 kW Model:
