BEDIENUNGSANLEITUNG PMC107L SONY

Bedienungsanleitung Seite 2 ^D

F

D

PMC-20L

PMC-107L

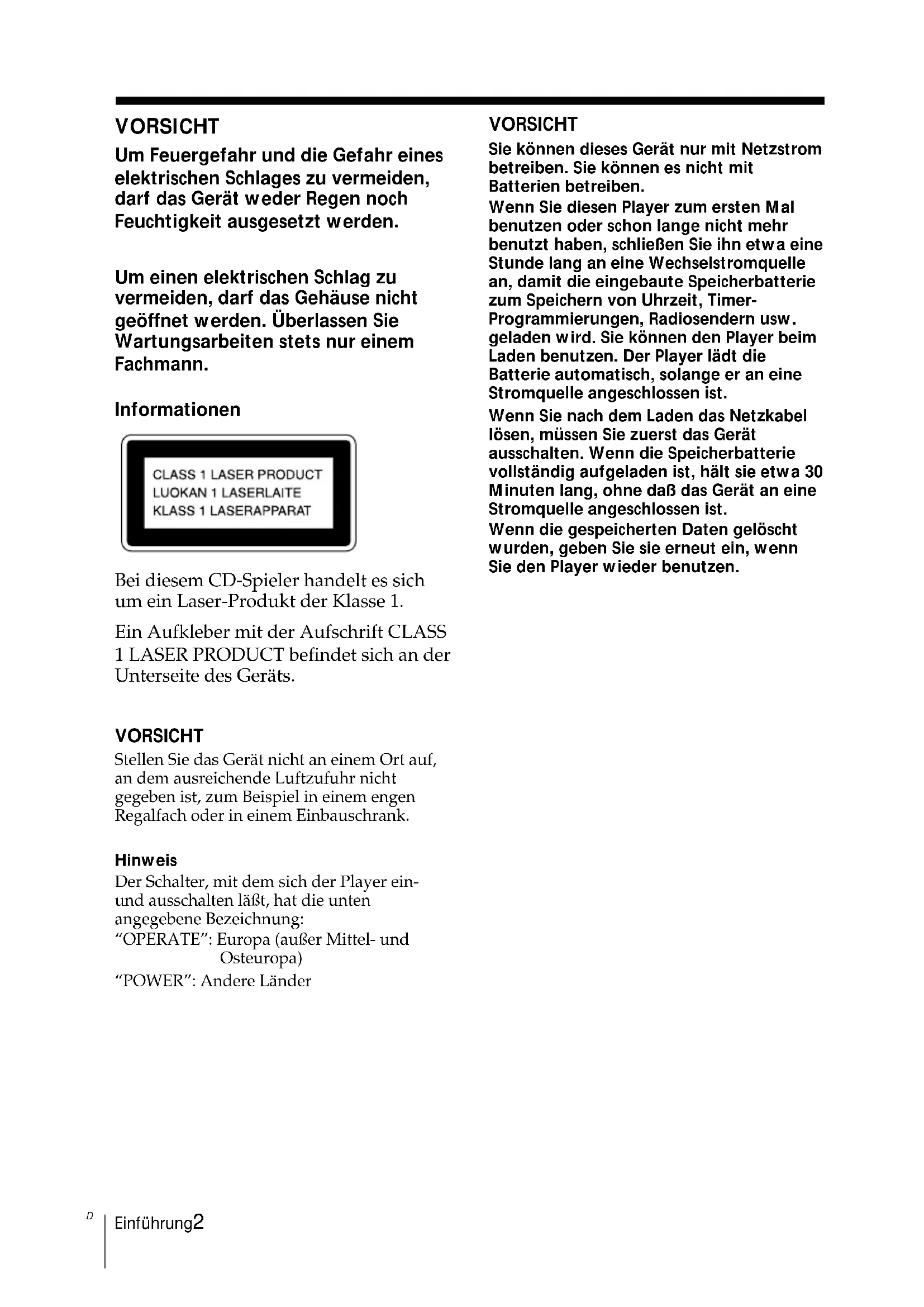

AVERTISSEMENT

Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden.

Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur einem Fachmann.

Informationen

CLASS 1 LASER PRODUCT LUOKAN 1 LASERLAITE KLASS 1 LASERAPPARAT

Bei diesem CD-Spieler handelt es sich um ein Laser-Produkt der Klasse 1.

Ein Aufkleber mit der Aufschrift CLASS 1 LASER PRODUCT befindet sich an der Unterseite des Geräts.

VORSICHT

Stellen Sie das Gerät nicht an einem Ort auf, an dem ausreichende Luftzufuhr nicht gegeben ist, zum Beispiel in einem engen Regalfach oder in einem Einbauschrank.

Hinweis

Der Schalter, mit dem sich der Player ein- und ausschalten läßt, hat die unten angegebene Bezeichnung:

"OPERATE": Europa (außer Mittel- und Osteuropa)

"POWER": Andere Länder

VORSICHT

Sie können dieses Gerät nur mit Netzstrom betreiben. Sie können es nicht mit Batterien betreiben.

Wenn Sie diesen Player zum ersten Mal benutzen oder schon lange nicht mehr benutzt haben, schließen Sie ihn etwa eine Stunde lang an eine Wechselstromquelle an, damit die eingebaute Speicherbatterie zum Speichern von Uhrzeit, Timer-Programmierungen, Radiosendern usw. geladen wird. Sie können den Player beim Laden benutzen. Der Player lädt die Batterie automatisch, solange er an eine Stromquelle angeschlossen ist.

Wenn Sie nach dem Laden das Netzkabel lösen, müssen Sie zuerst das Gerät ausschalten. Wenn die Speicherbatterie vollständig aufgeladen ist, hält sie etwa 30 Minuten lang, ohne daß das Gerät an eine Stromquelle angeschlossen ist.

Wenn die gespeicherten Daten gelöscht wurden, geben Sie sie erneut ein, wenn Sie den Player wieder benutzen.

Inhalt

Grundfunktionen

4 Wiedergeben einer CD
6 Radioempfang
8 Wiedergeben einer Kassette
10 Bespielen einer Kassette

Der CD-Player

12 Das Display
13 Wiedergeben eines bestimmten Titels
14 Wiederholtes Wiedergeben von Titeln (Repeat Play)
15 Erstellen eines eigenen Programms (Program Play)

Das Radio

17 Speichern von Radiosendern
18 Wiedergeben gespeicherter Radiosender

Der Timer

19 Einstellen der Uhr

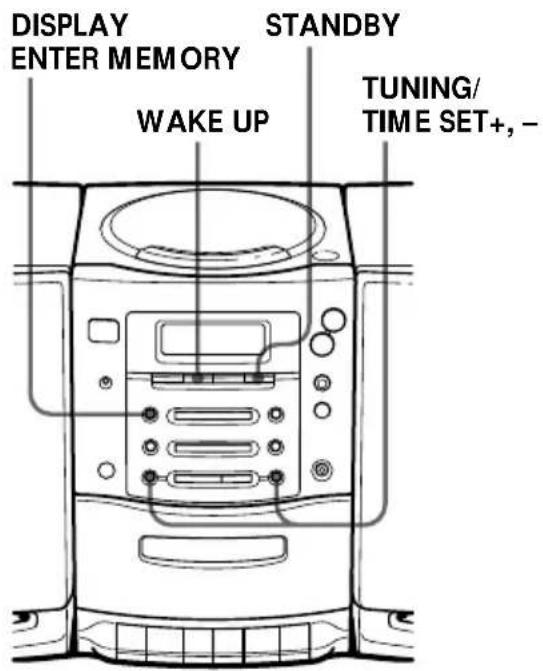

20 Aufwachen mit Musik

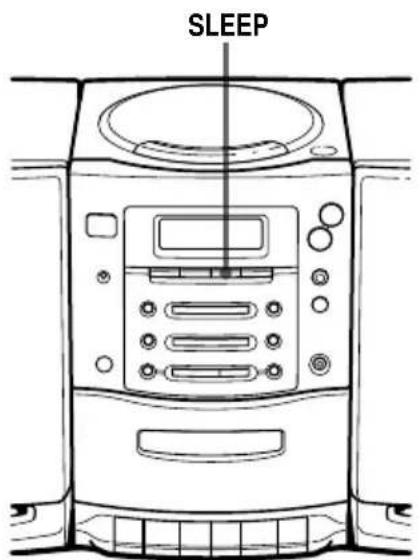

22 Einschlafen mit Musik

Vorbereitungen

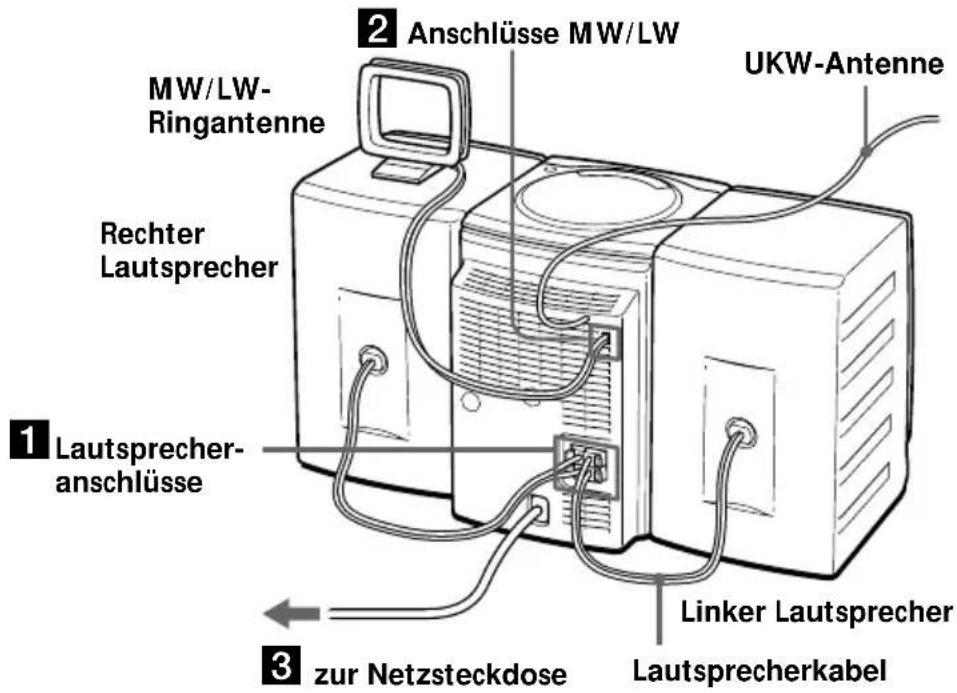

23 Anschließen des Systems

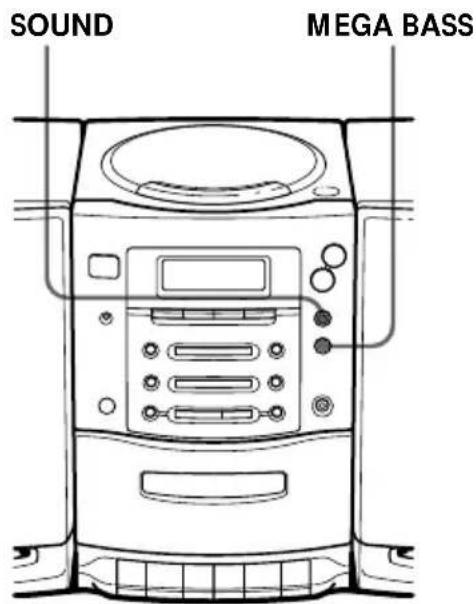

25 Auswählen der Klangbetonung (Klangmodus/MEGA BASS)

Zusätzliche Informationen

26 Sicherheitsmaßnahmen
28 Störungsbehebung
30 Wartung
31 Technische Daten

Hintere Umschlagseite

Index

Wiedergeben einer CD

3 1,2

Informationen zum Anschließen des Systems finden Sie auf Seite 23 - 24.

1 Öffnen Sie das CD-Fach, indem

PUSH OPEN/CLOSE

Sie ▲PUSH OPEN/CLOSE nach unten drücken, und legen Sie eine CD in das CD-Fach ein.

h ne

Mit der beschrifteten Seite nach oben

2 Schließen Sie das CD-Fach. PUSH

(Direkteinschaltfunktion).

Der Player gibt alle Titel einmal wieder.

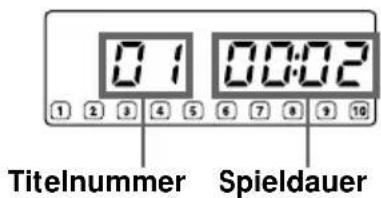

Display

0:1 00:02 1 2 3 4 5 6 7 8 9 10 Titelnummer Spieldauer

Tip

Wenn Sie das nächste Mal eine CD hören möchten, drücken Sie einfach ▶II. Der Player schaltet sich automatisch ein und beginnt mit der Wiedergabe der CD.

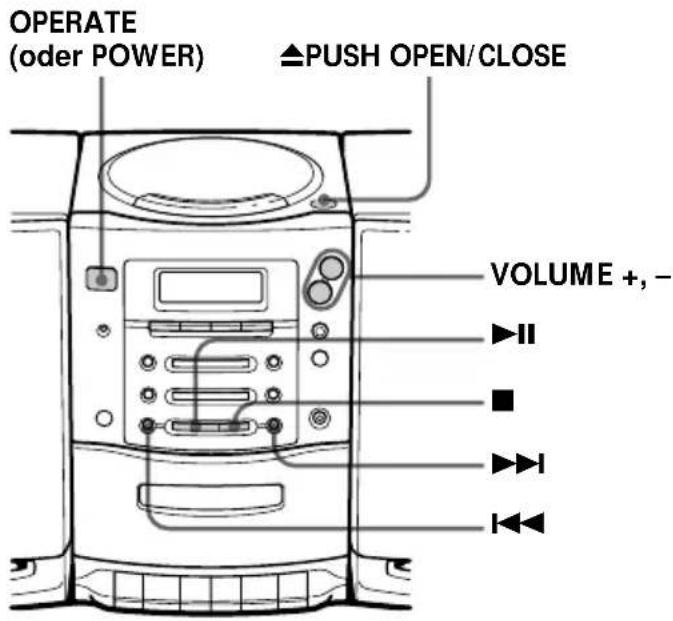

Folgende Tasten stehen für weitere Funktionen zur Verfügung:

OPERATE (oder POWER) ▲PUSH OPEN/CLOSE VOLUME +, - ▶▶▶ ■ ▶▶▶ ◀◀◀

Um Drücken Sie
die Lautstärke einzustellen VOLUME +, - (VOL +, - auf der Fernbedienung)
die Wiedergabe zu beenden ■(Stopmodus)
die Wiedergabe zu unterbrechen ▶II (III auf der(Pausemodus) Fernbedienung)	Drücken Sie die Taste erneut, um die Wiedergabe nach einer Pause wiederaufzunehmen.
zum nächsten Titel zu wechseln ▶▶
zum vorherigen Titel zu ◀◀◀wechseln
die CD zu entnehmen ▲PUSH OPEN/CLOSE
den Player ein-/auszuschalten OPERATE (oder POWER, siehe Seite 2)

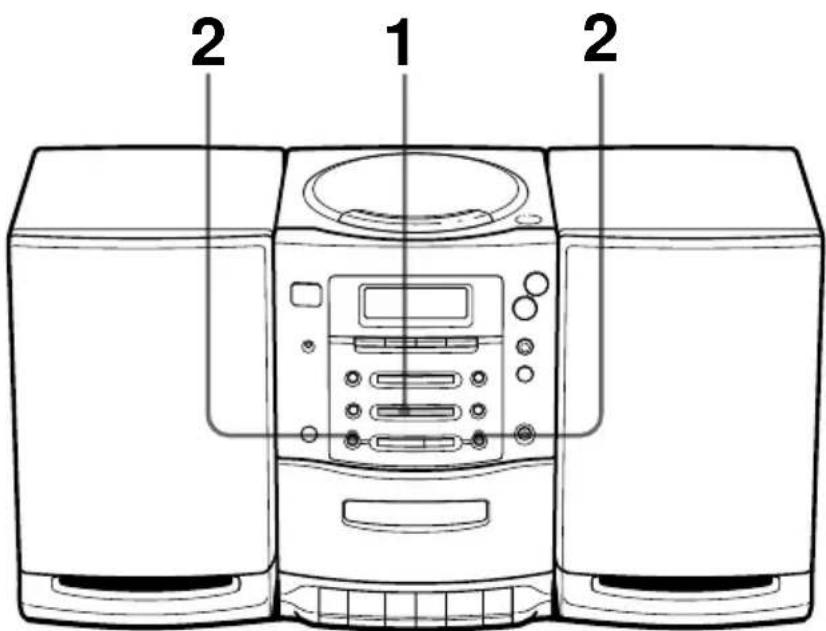

Radioempfang

1 2 2

Informationen zum Anschließen des Systems finden Sie auf Seite 23 - 24.

1

Drücken Sie BAND, bis der gewünschte Frequenzbereich im Display erscheint (Direkteinschaltfunktion).

Display

MW 1017

2

Halten Sie TUNING/TIME SET + oder – gedrückt, bis sich die Frequenzziffern im Display zu ändern beginnen.

Das Radio durchsucht automatisch die Frequenzen und stoppt, sobald ein Sender mit gutem Empfang gefunden wurde.

Wenn sich ein Sender nicht einstellen läßt, drücken Sie die Taste immer wieder, so daß die Frequenzen Schritt für Schritt wechseln.

Zeigt einen UKW-Stereosender an.

FM 89.20

Folgende Tasten stehen für weitere Funktionen zur Verfügung:

PLAY MODE MONO/ST ISS OPERATE (oder POWER) VOLUME +,-

Tips

• Sind beim UKW-Empfang Störgeräusche zu hören, drücken Sie PLAY MODE • MONO/ST ISS, bis im Display "Mono" erscheint. Der Empfang ist monaural (Mono).
• Wenn Sie das nächste Mal Radio hören möchten, drücken Sie einfach die Taste BAND. Das Gerät schaltet sich automatisch ein und beginnt mit der Wiedergabe des zuletzt eingestellten Senders.

Um Drücken Sie

die Lautstärke einzustellen VOLUME +, - (VOL +, - auf der Fernbedienung)

das Radio ein-/auszuschalten OPERATE (oder POWER, siehe Seite 2)

So verbessern Sie den Empfang UKW

Richten Sie die UKW-Wurfantenne möglichst horizontal aus (siehe Seite 24).

MW/LW

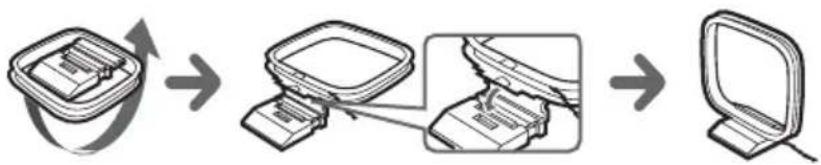

Stellen Sie die MW/LW-Ringantenne (mitgeliefert) so weit wie möglich vom Player entfernt auf, und richten Sie die Antenne dann neu aus (siehe Seite 24).

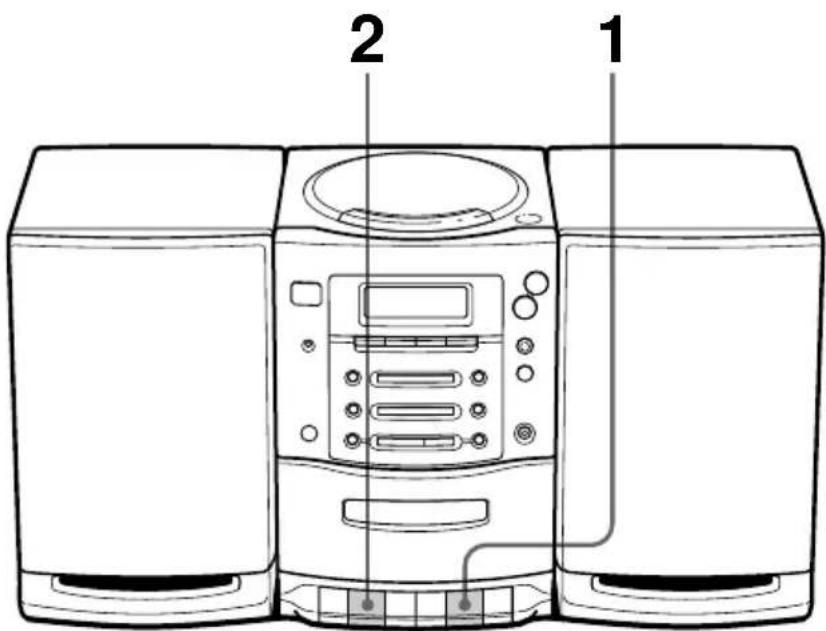

Wiedergeben einer Kassette

1 2

Informationen zum Anschließen des Systems finden Sie auf Seite 23 - 24.

1 Drücken Sie ■, um das

Kassettenfach zu öffnen, und legen Sie eine bespielte Kassette ein. Verwenden Sie nur Kassetten des Typs TYPE I (normal). Schließen Sie das Fach.

Mit der wiederzugebenden Seite nach auf Sie zu

Das Gerät schaltet sich ein (Direkteinschaltfunktion) und beginnt mit der Wiedergabe der Kassette.

Display

TAPE

Tip

Wenn Sie das nächste Mal eine Kassette hören möchten, drücken Sie einfach ▶. Das Gerät schaltet sich automatisch ein und beginnt mit der Wiedergabe der Kassette.

Folgende Tasten stehen für weitere Funktionen zur Verfügung:

OPERATE (oder POWER) VOLUME +, -

Um Drücken Sie

die Lautstärke einzustellen VOLUME +, - (VOL +, - auf der Fernbedienung)

die Wiedergabe zu beenden ■(Stopmodus)

das Band vor- oder ▶▶, ◀◀zurückzuspulen

die Wiedergabe zu unterbrechen ■(Pausemodus) Drücken Sie die Taste erneut, um die Wiedergabe nach einer Pause wiederaufzunehmen.

die Kassette auszuwerfen ■▲

das Gerät ein-/auszuschalten OPERATE (oder POWER, siehe Seite 2)

Bespielen einer Kassette

1 3

Informationen zum Anschließen des Systems finden Sie auf Seite 23 - 24.

1 Drücken Sie ■, um das

Kassettenfach zu öffnen, und legen Sie eine leere Kassette ein. Verwenden Sie nur Kassetten des Typs TYPE I (normal).

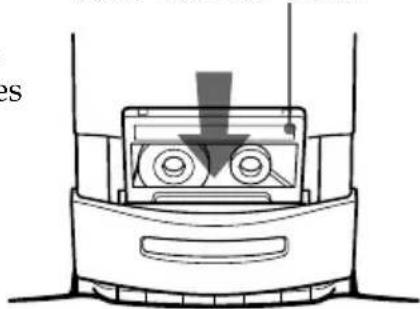

Mit der zu bespielenden Seite nach auf Sie zu

2 Wählen Sie die Programmquelle,

von der Sie aufnehmen möchten.

Um vom CD-Player aufzunehmen, legen Sie eine CD ein (siehe Seite 4), und drücken Sie im CD-Feld ■.

Um vom Radio aufzunehmen, drücken Sie BAND und stellen den gewünschten Sender ein (siehe Seite 6).

Display

12 55:27 1 2 3 4 5 6 7 8 9 10 OVER10

FM 89.20

3

Starten Sie mit ● die Aufnahme.

REC

(▶ wird automatisch betätigt.)

Tips

• Durch Einstellen der Lautstärke oder der Klangbetonung (siehe Seite 25) wird der Aufnahmepegel nicht beeinflußt.
• Wenn beim Empfang eines MW/LW-Senders Pfeifgeräusche zu hören sind, nachdem Sie in Schritt 3 ● gedrückt haben, drücken Sie PLAY MODE • MONO/ST ISS so oft, bis das Störgeräusch so gering wie möglich ist.
• Gehen Sie zum Löschen einer Aufnahme folgendermaßen vor:

1 Legen Sie die Kassette mit der zu löschenden Aufnahme in das Kassettenfach ein.
2 Schalten Sie das Gerät ein.
3 Drücken Sie FUNCTION so oft, bis "TAPE" im Display erscheint.
4 Drücken Sie ●.

Folgende Tasten stehen für weitere Funktionen zur Verfügung:

OPERATE PLAY MODE (oder POWER) MONO/ST ISS

die Aufnahme zu beenden ■(Stopmodus)

die Aufnahme zu Ⅱ unterbrechen (Pausemodus) Drücken Sie die Taste erneut, um die Aufnahme fortzusetzen.

das Gerät ein-/auszuschalten OPERATE (oder POWER, siehe Seite 2)

Das Display

Im Display werden Informationen zur jeweils eingelegten CD angezeigt.

DISPLAY ENTER MEMORY

Prüfen der Gesamttitelanzahl und -spieldauer

Überprüfen Sie das Display im Stopmodus.

Wenn die CD mehr als 10 Titel enthält, erscheint "OVER 10" im Display.

Gesamtspieldauer Gesamttitelanzahl Musikkalender 13 65:27 1 2 3 4 5 6 7 8 9 10 OVER10

Prüfen der Restspieldauer

Drücken Sie während der Wiedergabe einer CD DISPLAY•ENTER MEMORY.

Die Titelnummern im Musikkalender erlöschen, nachdem die entsprechenden Titel gespielt wurden.

Zum Anzeigen Drücken Sie DISPLAY ENTER MEMORY

der aktuellen Titelnummer einmalund der Restspieldauerdes aktuellen Titels*

der Restspieldauer zweimalauf der CD und der Anzahlder restlichen Titel

der aktuellen Titelnummer dreimaund Spieldauer

* Hat die CD mehr als 20 Titel, erscheint anstelle der Restspieldauer die Anzeige “-:-:-” im Display.

Wiedergeben eines bestimmten Titels

Sie können jeden Titel schnell ansteuern, indem Sie die jeweilige Zahlentaste drücken. Während der Wiedergabe einer CD können Sie außerdem eine bestimmte Passage in einem Titel suchen.

STANDBY SLEEP OPERATE CD/RADIO 1 2 3 4 5 6 7 8 9 MODE 0/10 >10 VOL DISPLAY FUNCTION MEGA BASS SOUND LOOP BAND - TUNE + Zahlentasten ←←, ►►

Der CD-Player

Hinweis

Sie können einen bestimmten Titel nicht ansteuern, solange im Display die Anzeige "SHUF REP" oder "PGM" leuchtet. Schalten Sie die Anzeige aus, indem Sie ■ drücken.

Tip

Wenn Sie einen Titel mit einer Nummer über 10 wiedergeben möchten, drücken Sie zuerst > 10 und dann die entsprechenden Zahlentasten. Beispiel: Zur Wiedergabe des Titels mit der Nummer 23 drücken Sie zuerst >10, dann 2 und 3.

Zum Ansteuern Drücken Sie

eines bestimmten Titels die dem Titel entsprechende Zahlentaste
einer Passage während der Wiedergabe (rückwärts) während der	▶▶I (vorwärts) oder ◀◀◀Wiedergabe, und halten Sie die Taste gedrückt, bis Sie die Passage gefunden haben
einer Passage mit Hilfe ▶▶I (vorwärts) oder ◀◀◀der Anzeige im Display (rückwärts) im Pausemodus,und halten Sie die Taste gedrückt, bis Siedie Passage gefunden haben

Wiederholtes Wiedergeben von Titeln

(Repeat Play)

Sie können Titel im normalen Modus, im Shuffle Play-Modus oder im Program Play-Modus wiederholt wiedergeben (siehe Seite 15).

STANDBY SLEEP OPERATE CD/RADIO 1 2 3 4 5 6 7 8 9 MODE 0/10 >10 DISPLAY FUNCTION VOL MERA BASS SOUND LOOP H H BAND - TUNE + Zahlentasten MODE LOOP

Tip

Halten Sie während der Wiedergabe LOOP auf der Fernbedienung gedrückt, um eine bestimmte Passage auf einer CD wiederholt wiederzugeben. Wenn Sie LOOP loslassen, schaltet der Player wieder zur normalen Wiedergabe zurück.

1 Drücken Sie ■.

"Cd" erscheint im Display.

2 Drücken Sie MODE (PLAY MODE • MONO/ST ISS am Player) so oft, bis der gewünschte Repeat Play-Modus im Display erscheint.

Zur wiederholten Wählen Sie Wiedergabe

eines einzelnen Titels REP 1

aller Titel REP ALL
der Titel in willkürlicher SHUF REP
Reihenfolge
programmierter Titel PGM REP

3 Starten Sie Repeat Play:

- Wenn Sie REP1 gewählt haben, wählen Sie den Titel mit der Zahlentaste (bzw. mit ◀◀◀ oder ▶▶▶ und dann ▶▶▶ am Player) aus.

- Wenn Sie REP ALL oder SHUF REP gewählt haben, drücken Sie ▶ (bzw. ▶II am Player).

- Wenn Sie PGM REP gewählt haben, programmieren Sie Titel (siehe Schritt 3 auf Seite 15) und drücken ▶ (bzw. ▶ am Player).

So beenden Sie Repeat Play

Drücken Sie MODE, bis "REP" nicht mehr im Display angezeigt wird.

Erstellen eines eigenen Programms

(Program Play)

Sie können die Wiedergabereihenfolge von bis zu 20 Titeln einer CD festlegen.

STANDBY SLEEP OPERATE CD/RADIO 1 2 3 4 5 6 7 8 9 MODE 0/10 >10 VOL DISPLAY FUNCTION MERA BASS SOUND LOOP BAND - TUNE + Zahlentasten MODE

Der CD-Player

Am Player

1 Drücken Sie ■.
2 Drücken Sie PLAY MODE • MONO/ST ISS so oft, bis "PGM" im Display erscheint.
3 Drücken Sie ◀◀◀ oder ▶▶▶ und dann DISPLAY•ENTER MEMORY, um die gewünschten Titel in der gewünschten Reihenfolge zu programmieren.
4 Drücken Sie ▶II.

Tips

• Sie können dasselbe Programm erneut abspielen lassen, da das Programm gespeichert bleibt, bis Sie das Gerät ausschalten oder das CD-Fach öffnen.
• Sie können Ihr eigenes Programm aufnehmen. Legen Sie nach dem Zusammenstellen des Programms eine leere Kassette ein, und starten Sie die Aufnahme mit ●.

1 Drücken Sie ■.
"Cd" erscheint im Display.
2 Drücken Sie MODE, bis "PGM" im Display erscheint.
3 Drücken Sie die Zahlentasten für die Titel, die Sie in Ihr Programm aufnehmen wollen, und zwar in der gewünschten Reihenfolge.
Sie können bis zu 20 Titel programmieren.

PGM 03 TRACK 01 STEP Programmierter Titel Wiedergabereihenfolge

Die programmierten Titel erscheinen im Musikkalender.

4 Drücken Sie ▶, um Program Play zu starten.

Fortsetzung

Erstellen eines eigenen Programms (Program Play) (Fortsetzung)

So brechen Sie Program Play ab

Drücken Sie MODE, bis "PGM" nicht mehr im Display angezeigt wird.

So überprüfen Sie die Reihenfolge der Titel vor der Wiedergabe

Drücken Sie DISPLAY•ENTER MEMORY am Player. Jedesmal, wenn Sie die Taste drücken, erscheint die Nummer des nächsten Titels in der programmierten Reihenfolge.

So ändern Sie das aktuelle Programm

Drücken Sie ■ einmal, wenn gerade keine CD wiedergegeben wird, und zweimal, wenn gerade eine CD wiedergegeben wird. Das aktuelle Programm wird gelöscht. Danach können Sie anhand des oben beschriebenen Programmierverfahrens ein neues Programm erstellen.

Speichern von Radiosendern

Sie können Radiosender im Gerät speichern. Sie können 30 Radiosender speichern, und zwar 10 für jeden Frequenzbereich.

DISPLAY ENTER MEMORY BAND PRESET +,-

Am Player

1 Wählen Sie mit BAND den gewünschten Frequenzbereich aus.

2 Stellen Sie die Frequenz des gewünschten Senders ein.

3 Halten Sie DISPLAY • ENTER MEMORY ca. 2 Sekunden lang gedrückt.

4 Drücken Sie PRESET+ oder – so oft, bis die Speichernummer (1 bis 10), unter der Sie den Sender speichern möchten, im Musikkalender blinkt.

5 Drücken Sie erneut DISPLAY•ENTER MEMORY.

1 Drücken Sie BAND so oft, bis der gewünschte Frequenzbereich im Display erscheint.
2 Halten Sie BAND ca. 2 Sekunden lang gedrückt, bis "AUTO" im Display erscheint.
3 Drücken Sie DISPLAY·ENTER MEMORY.

Die Sender werden in der Reihenfolge ihrer Frequenz gespeichert, und zwar angefangen mit dem Sender mit der niedrigsten Frequenz.

Wenn ein Sender nicht automatisch gespeichert werden kann

Wenn das Sendesignal schwach ist, müssen Sie den Sender von Hand einstellen und speichern. Auch wenn Sie einen gespeicherten Sender durch einen anderen ersetzen wollen, müssen Sie ihn manuell speichern. Gehen Sie dazu folgendermaßen vor:

Mit der Fernbedienung:

1 Drücken Sie BAND so oft, bis der gewünschte Frequenzbereich im Display erscheint.
2 Stellen Sie die Frequenz des gewünschten Senders ein.
3 Halten Sie die Zahlentasten, unter denen Sie den neuen Sender speichern möchten, ca. 2 Sekunden lang gedrückt.
Ein zuvor unter dieser Nummer gespeicherter Sender wird durch den neuen Sender ersetzt.

Wiedergeben gespeicherter Radiosender

Wenn Sie die Sender gespeichert haben, können Sie sie mit den Zahlentasten auf der Fernbedienung oder mit PRESET + bzw. – am Player einstellen.

STANDBY SLEEP OPERATE CD/RADIO 1 2 3 4 5 6 7 8 9 MODE 0/10 >10 VOL DISPLAY FUNCTION MEGA PASS SOUND LOOP BAND - TUNE + Zahlentasten BAND

Am Player

1 Wählen Sie mit BAND den gewünschten Frequenzbereich aus.
2 Drücken Sie PRESET + oder –, um einen gespeicherten Sender einzustellen.

1 Drücken Sie BAND, um den Frequenzbereich zu wählen.
2 Drücken Sie die Zahlentasten, unter denen der Sender gespeichert ist, den Sie wiedergeben möchten.

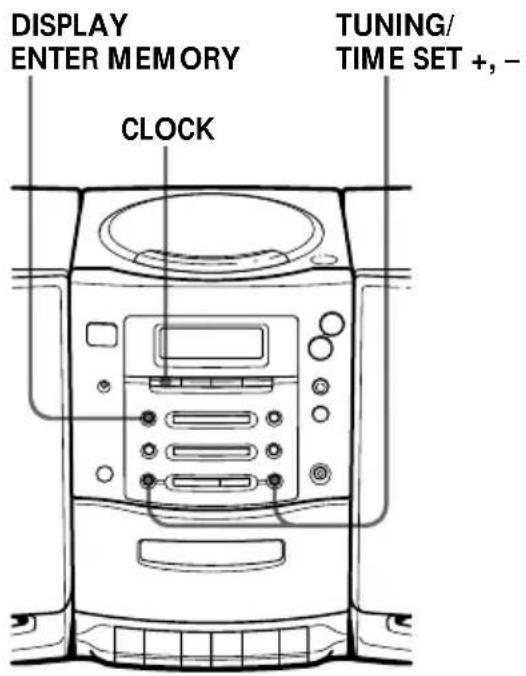

Einstellen der Uhr

Die Anzeige "0:00" blinkt im Display, bis Sie die Uhr einstellen.

DISPLAY ENTER MEMORY CLOCK TUNING/ TIME SET +,-

Tip

Die Uhrzeit wird im folgenden Format angezeigt: 24-Stunden-Format

Schließen Sie zunächst das System an (siehe Seite 23 - 24).

1 Halten Sie CLOCK 2 Sekunden gedrückt, bis die Stundenziffern blinken.

0:00

2 Stellen Sie mit TUNING/TIME SET + oder – die aktuelle Stunde ein. Drücken Sie dann DISPLAY•ENTER MEMORY.

Die Minutenziffern blinken. Stellen Sie mit TUNING/TIME SET + oder – die Minuten ein, bis die korrekte Minutenzahl erscheint.

3 Drücken Sie DISPLAY•ENTER MEMORY. Die Uhr beginnt bei 00 Sekunden zu laufen.

Aufwachen mit Musik

Sie können sich zur voreingestellten Uhrzeit mit Musik bzw. einem Radioprogramm wecken lassen. Dazu muß die Uhr eingestellt sein (siehe "Einstellen der Uhr" auf Seite 19).

DISPLAY ENTER MEMORY STANDBY WAKE UP TUNING/ TIME SET+,-

Achten Sie zunächst darauf, daß die Uhrzeitanzeige ⏻ im Display nicht leuchtet. Drücken Sie andernfalls STANDBY.

1 Bereiten Sie die Musikquelle vor, die wiedergegeben werden soll.

Zum Hören Gehen Sie folgendermaßen vor

eines Radiosenders Stellen Sie einen Sender ein.

einer CD Legen Sie eine CD ein.

2 Drücken Sie WAKE UP.
Die Anzeige ⏻ (Uhr) und die Musikquelle ("Cd" oder "RAdIO") blinken.
3 Wählen Sie die Musikquelle ("Cd" oder "RAdIO"), indem Sie TUNING/TIME SET + oder – und dann DISPLAY•ENTER MEMORY drücken.
4 Stellen Sie den Timer auf die Stunde ein, an der die Musik beginnen soll. Drücken Sie dazu TUNING/TIME SET + oder – und dann DISPLAY•ENTER MEMORY.

ON 5:15

Stellen Sie die Minuten ein, und drücken Sie DISPLAY•ENTER MEMORY.

Tip

Sie können den Player am nächsten Tag zur selben Uhrzeit wieder automatisch starten lassen. Drücken Sie einfach STANDBY, bis die Anzeige ⏻ im Display erscheint. Die gespeicherten Einstellungen bleiben erhalten, bis Sie sie wieder ändern.

Hinweis

Der Timer-Modus wird deaktiviert, wenn:

– Sie am Kassettenabspielgerät die Taste ▶ drücken, während die Wiedergabe im Timer-Modus läuft.

– Sie mit der Taste FUNCTION "TAPE" auswählen.

5 Stellen Sie den Timer auf die Uhrzeit (Stunde und Minuten) ein, zu der die Musikwiedergabe enden soll. Gehen Sie dabei wie in Schritt 4 erläutert vor.
6 Stellen Sie mit TUNING/TIME SET + oder – und dann DISPLAY•ENTER MEMORY die Lautstärke ein.

Vol 2-

7 Drücken Sie STANDBY.

Die Anzeige ⏻ leuchtet auf, und das Gerät schaltet sich aus.

Zur voreingestellten Zeit schaltet sich das Gerät ein, und die Wiedergabe beginnt. Danach schaltet sich das Gerät zur voreingestellten Zeit aus und wechselt in den Bereitschaftsmodus.

So können Sie die Anfangszeit der Wiedergabe überprüfen/ändern

Drücken Sie WAKE UP und dann DISPLAY•ENTER MEMORY. Mit jedem Tastendruck auf DISPLAY•ENTER MEMORY werden die gespeicherten Einstellungen nacheinander angezeigt. Zum Ändern einer bestimmten Einstellung lassen Sie sie anzeigen, und geben Sie sie dann erneut ein.

So benutzen Sie das Gerät vor der mit dem Timer programmierten Zeit

Schalten Sie dazu einfach wie gewohnt das Gerät ein.

Wenn Sie das Gerät vor der voreingestellten Zeit wieder ausschalten, startet die Timer-Wiedergabe zur voreingestellten Zeit.

Wenn Sie jedoch beim Radio einen anderen als den in Schritt 1 auf Seite 20 eingestellten Sender einstellen, hören Sie zur voreingestellten Zeit den zuletzt eingestellten Sender. Achten Sie daher darauf, daß vor dem Ausschalten des Geräts der gewünschte Sender eingestellt ist.

So beenden Sie die Wiedergabe

Drücken Sie OPERATE (oder POWER).

Einschlafen mit Musik

Sie können das Gerät so einstellen, daß es sich automatisch nach 10, 20, 30, 60, 90 oder 120 Minuten ausschaltet. Auf diese Weise können Sie beim Einschlafen Musik hören.

SLEEP

Tips

- Wenn Sie Radio hören oder eine CD abspielen möchten, achten Sie darauf, daß die Taste ▶ am Kassettendeck nicht gedrückt ist.

- Sie können für den Weck-Timer und den Sleep-Timer unterschiedliche Tonquellen einstellen. Stellen Sie zuerst den Weck-Timer ein (siehe Seite 20), schalten Sie dann das Gerät ein, und stellen Sie den Sleep-Timer ein. Verschiedene Radiosender können Sie jedoch nicht speichern.

Hinweis

Wenn Sie mit dieser Funktion eine Kassette abspielen: Wenn eine Kassettenseite länger ist als die eingestellte Zeit, schaltet sich das Gerät erst aus, wenn das Band zu Ende ist.

1 Stellen Sie die gewünschte Musikquelle ein.
2 Drücken Sie SLEEP, so daß "SLEEP" angezeigt wird.
3 Stellen Sie Minuten mit SLEEP ein.

Mit jedem Tastendruck wechselt die Anzeige folgendermaßen: "60" → "90" → "120" → keine Anzeige → "10" → "20" → "30."

15EEP 60

So deaktivieren Sie die Sleep-Funktion

Schalten Sie das Gerät mit der Taste OPERATE (oder POWER) aus.

Anschließen des Systems

Schalten Sie das Gerät aus, bevor Sie irgendwelche Anschlüsse vornehmen.

MW/LW- Ringantenne Rechter Lautsprecher 1 Lautsprecher- anschlüsse 2 Anschlüsse MW/LW UKW-Antenne Linker Lautsprecher Lautsprecherkabel 3 zur Netzsteckdose

Hinweis

Schließen Sie ausschließlich die mitgelieferten Lautsprecher an den Player an. Wenn Sie andere Lautsprecher oder andere Geräte anschließen, kann es zu Fehlfunktionen kommen.

1 Anschließen der Lautsprecher

Schließen Sie die schwarzen Kabel an die Anschlüsse Minus (−) und die roten Kabel an die Anschlüsse Plus (+) an. Der rechte Lautsprecher muß mit dem Anschluß R und der linke Lautsprecher mit dem Anschluß L verbunden werden.

Anschließen des Systems (Fortsetzung)

2 Anschließen der Antennen

MW/LW-Ringantenne (mitgeliefert)*

FM UKW-Antenne* * MW/LW

* Richten Sie die Antenne neu aus, wenn Sie den Empfang verbessern wollen.
** Die Antenne sollte so horizontal wie möglich ausgerichtet sein.

Installieren der MW/LW-Ringantenne

3 Anschließen des Netzkabels

Schließen Sie das Netzkabel an eine Netzsteckdose an.

4 Einlegen von Batterien in die Fernbedienung

Legen Sie zwei R6-Batterien (Größe AA) ein (nicht mitgeliefert).

Auswechseln der Batterien

Bei normalem Gebrauch beträgt die Lebensdauer der Batterien ca. sechs Monate. Wenn sich das Gerät über die Fernbedienung nicht mehr steuern läßt, ersetzen Sie alle Batterien durch neue.

Auswählen der Klangbetonung

(Klangmodus/MEGA BASS)

Sie können die Klangbetonung bei der Wiedergabe einstellen.

SOUND MEGA BASS

Auswählen der Klangeigenschaft

Wählen Sie mit SOUND die gewünschte Klangbetonung.

Option Funktion

ROCK Kräftige, klare Klänge mit Betonungdes unteren und oberenKlangspektrums

VOCAL Hervorhebung der Gesangsstimmenmit Betonung des mittlerenKlangspektrums

LIVE Perkussive Klänge mit Betonung derBässe

POP Helle, klare Töne mit Betonung deshohen und mittleren Klangspektrums

OFF Wiedergabe des gesamtenDynamikbereichs für Musik wie z. B.klassische Musik

Verstärken der Bässe

Drücken Sie MEGA BASS.

"MEGA BASS" erscheint im Display. Wenn Sie die Funktion wieder ausschalten möchten, drücken Sie die Taste nochmals.

Sicherheitsmaßnahmen

Sicherheit

• Der Laser-Strahl, den dieses Gerät generiert, schädigt die Augen. Versuchen Sie daher nicht, das Gehäuse zu öffnen. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.
• Sollten Fremdkörper oder Flüssigkeiten in das Gerät gelangen, trennen Sie es von der Netzsteckdose, und lassen Sie es von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder benutzen.

Stromquellen

• Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist.
• Wenn das Gerät nicht über Batterien betrieben werden soll, nehmen Sie die Batterien heraus, damit nicht durch auslaufende oder korrodierende Batterien Schäden entstehen.
• Das Typenschild mit Angaben zur Betriebsspannung, Leistungsaufnahme etc. befindet sich an der Geräterückseite.

Aufstellort

• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen oder an einem Ort auf, an dem es direkter Sonneneinstrahlung, übermäßiger Staubentwicklung oder mechanischen Stößen ausgesetzt ist.
• Stellen Sie das Gerät nicht auf eine geneigte oder instabile Oberfläche.
• Lassen Sie seitlich am Gerät 10 mm frei. Die Ventilationsöffnungen dürfen nicht blockiert werden. Andernfalls können Betriebsstörungen auftreten, und die Lebensdauer der Komponenten kann sich verringern.
• Wenn Sie das Gerät in einem in der Sonne geparkten Wagen lassen, stellen Sie es an einen Platz, an dem es nicht direkter Sonneneinstrahlung ausgesetzt ist.
• Da die Lautsprecher mit einem starken Magneten arbeiten, müssen Kreditkarten mit Magnetstreifen und Uhren mit Federwerk ferngehalten werden, da sie sonst beschädigt werden können.

Betrieb

• Wird das Gerät direkt von einem kalten in einen warmen Raum gebracht oder in einem sehr feuchten Raum aufgestellt, kann sich auf den Linsen im CD-Player Feuchtigkeit niederschlagen. In diesem Fall funktioniert der CD-Player unter Umständen nicht mehr richtig. Nehmen Sie die CD heraus, und lassen Sie das Gerät etwa eine Stunde lang stehen, bis die Feuchtigkeit verdunstet ist.
• Wurde der Player längere Zeit nicht benutzt, schalten Sie ihn zum Aufwärmen einige Minuten in den Wiedergabemodus, bevor Sie eine Kassette einlegen.

Wenn Sie Fragen zum Player haben oder Probleme damit auftreten, wenden Sie sich bitte an Ihren Sony-Händler.

Hinweise zu CDs

- Vor der Wiedergabe reinigen Sie die CDs mit einem Reinigungstuch. Wischen Sie dabei von der Mitte nach außen.

• Verwenden Sie keine Lösungsmittel wie Benzin, Verdünner, handelsübliche Reinigungsmittel oder Antistatikspray für Schallplatten.

• Setzen Sie CDs nicht direkten Sonnenlicht oder Wärmequellen wie Warmluftauslässen aus. Lassen Sie sie auch nicht in einem in der Sonne geparkten Wagen, da die Temperaturen im Wageninneren stark ansteigen können.

• Kleben Sie kein Papier und keine Aufkleber auf die CD, und zerkratzen Sie die Oberfläche der CD nicht.

• Legen Sie die CDs nach der Wiedergabe immer in ihre Hülle zurück.

Befinden sich auf der Oberfläche einer CD Kratzer, Schmutz oder Fingerabdrücke, kann es zu Fehlern bei der Spurführung kommen.

Hinweise zu Kassetten

- Wenn Sie verhindern möchten, daß eine Kassette versehentlich überspielt wird, brechen Sie die Überspielschutzlasche von Seite A oder B heraus. Wenn Sie die Kassette später doch überspielen möchten, überkleben Sie die Öffnung mit Klebeband.

Seite A Seite B Lasche für Seite A

- Kassetten mit einer Spieldauer von mehr als 90 Minuten sollten im allgemeinen nicht verwendet werden. Verwenden Sie solche Kassetten nur für langes, ununterbrochenes Aufnehmen und Wiedergeben.

Störungsbehebung

	Symptom	Abhilfe
Allgemeines	Das Gerät läßt sich nicht einschalten.	Schließen Sie das Netzkabel richtig an eine Netzsteckdose an.
	Es ist kein Ton zu hören.	Überprüfen Sie, ob die Lautsprecher korrekt angeschlossen sind.Sehen Sie nach, ob die gewünschte Funktion im Display angezeigt wird.Erhöhen Sie die Lautstärke.Lösen Sie die Kopfhörer vom Gerät, wenn Sie über Lautsprecher hören möchten.
	Störrauschen ist zu hören.	In der Nähe des Players wird ein Mobiltelefon oder ein anderes Gerät, das Radiowellen aussendet, benutzt. → Entfernen Sie das Mobiltelefon usw. vom Player.
CD-PlayerRadio	“no disc” leuchtet im Display, obwohl eine CD eingelegt ist.	Legen Sie die CD mit der beschrifteten Seite nach oben ein.
	Die CD wird nicht wiedergegeben.	Das CD-Fach muß geschlossen sein.Legen Sie die CD mit der beschrifteten Seite nach oben ein.Reinigen Sie die CD.Nehmen Sie die CD heraus, und lassen Sie das CD-Fach etwa 1 Stunde geöffnet, so daß die Feuchtigkeit verdunsten kann.Achten Sie darauf, daß “Cd” im Display erscheint.
	Der Ton setzt aus.	Verringern Sie die Lautstärke.Reinigen Sie die CD, oder ersetzen Sie sie, wenn sie stark beschädigt ist.Stellen Sie das Gerät an einem vor Vibrationen geschützten Ort auf.
	Der Ton ist schwach oder von schlechter Qualität.	Stellen Sie das Gerät weiter vom Fernsehgerät entfernt auf.Wenn Sie während des MW/LW-Empfangs die Fernbedienung verwenden, kann Rauschen auftreten. Dabei handelt es sich nicht um eine Störung des Geräts.
	Das Fernsehbild ist instabil.	Beim UKW-Empfang kann diese Störung auftreten, wenn das Gerät in der Nähe eines Fernsehgeräts mit Zimmerantenne aufgestellt ist. Stellen Sie das Gerät weiter vom Fernsehgerät entfernt auf.
	Symptom Abhilfe
Kassettendeck	Die Kassette läuft nicht, wenn eine Bandlauftaste gedrückt wird.	Schließen Sie das Kassettenfach richtig.
	Die Taste ● funktioniert nicht/die Kassette wird nicht wiedergegeben.	Achten Sie darauf, daß die Überspielschutzlasche nicht von der Kassette entfernt wurde.Achten Sie darauf, daß “TAPE” im Display erscheint.
	Die Kassette wird nicht vollständig gelöscht.	Reinigen Sie den Löschköpf (siehe Seite 30).
	Die Kassette läßt sich nicht bespielen.	Achten Sie darauf, daß die Kassette richtig eingelegt ist.Achten Sie darauf, daß die Überspielschutzlasche nicht von der Kassette entfernt wurde.
	Der Ton ist schwach oder von schlechter Qualität.	Reinigen Sie Tonköpfe, Andruckwalze und Kapstan (siehe Seite 30).Entmagnetisieren Sie die Köpfe mit einer Entmagnetisierungskassette (siehe Seite 30).
	Der Ton ist verzerrt.	Eine Kassette des Typs TYPE II (High Position) oder TYPE IV (Metall) wird verwendet.Verwenden Sie nur Kassetten des Typs TYPE I (normal).
Timer	Der Timer funktioniert nicht.	Sehen Sie nach, ob die Uhrzeit korrekt eingestellt ist.Überprüfen Sie, ob die Stromversorgung unterbrochen wurde.Die Anzeige Ⓔ (Uhr) muß angezeigt werden.
Fernbedienung	Die Fernbedienung funktioniert nicht.	Achten Sie darauf, daß Sie die Fernbedienung auf den Fernbedienungssensor am Gerät richten.Entfernen Sie alle Hindernisse zwischen Fernbedienung und Gerät.Achten Sie darauf, daß der Fernbedienungssensor keiner starken Lichtquelle (direktes Sonnenlicht, Leuchtstoffröhre) ausgesetzt ist.Bewegen Sie die Fernbedienung näher an das Gerät.

Wenn auch nach der Durchführung der angegebenen Abhilfemaßnahmen noch immer Probleme auftreten, lösen Sie das Netzkabel. Warten Sie, bis alle Anzeigen im Display erloschen sind, und schließen Sie das Netzkabel dann wieder an. Bleibt das Problem bestehen, wenden Sie sich bitte an Ihren Sony-Händler.

Wartung

Reinigen der Linse

Wenn die Linse schmutzig wird, kann es bei der Wiedergabe einer CD zu Tonaussetzern kommen. Reinigen Sie die Linse mit einem handelsüblichen Staubbläser.

Reinigen der Tonköpfe und des Bandpfads

Um eine gute Wiedergabe- und Aufnahmequalität sicherzustellen, wischen Sie Tonköpfe, Andruckwalzen und Kapstan nach jeweils 10 Betriebsstunden mit einem Wattestäbchen ab, das Sie leicht mit einer Reinigungsflüssigkeit oder Alkohol angefeuchtet haben. Um eine optimale Aufnahmequalität zu erzielen, empfiehlt es sich, alle Oberflächen, über die das Band transportiert wird, vor jeder Aufnahme zu reinigen.

Aufnahme-/Wiedergabekopf Kapstan AndruckwalzeLöschkopf Linse

Lassen Sie die Teile vollständig trocknen, bevor Sie eine Kassette einlegen.

Entmagnetisieren der Tonköpfe

Nach 20 bis 30 Betriebsstunden hat sich Abrieb des Magnetbands auf den Köpfen abgelagert, der Signalverlust im Hochfrequenzbereich und Rauschen verursachen kann. Entmagnetisieren Sie die Köpfe und alle Metallteile des Bandtransportwegs mit einer im Handel erhältlichen Entmagnetisierungskassette.

Reinigen des Gehäuses

Reinigen Sie Gehäuse, Bedienfeldabdeckung und Bedienelemente mit einem weichen, leicht mit einem milden Reinigungsmittel angefeuchteten Tuch. Verwenden Sie keine Scheuerschwämme, kein Scheuerpulver und keine Lösungsmittel wie Alkohol oder Benzin.

Technische Daten

CD-Player

System

Digitales CD-Audiosystem

Eigenschaften der Laserdiode

Material: GaAlAs

Wellenlänge: 780 nm

Emissionsdauer: kontinuierlich

Laseremission: unter 44,6 μW

(gemessen im Abstand von ca. 200 mm von der

Linsenoberfläche am optischen Sensorblock mit

einer Öffnung von 7 mm)

Rotationsgeschwindigkeit

200 U/min bis 500 U/min (CLV)

Anzahl der Kanäle

2

Frequenzgang

20 - 20.000 Hz +1/-2 dB

Gleichlaufschwankungen

Unterhalb der Meßgrenze

Radio

Frequenzbereich

UKW Mittel- und Osteuropa

65 - 74 MHz

87,5 - 108 MHz

Andere Länder 87,5 - 108 MHz

MW 531 - 1.602 kHz

LW 153 - 279 kHz

IF

UKW: 10,7 MHz

MW/LW: 450 kHz

Antennen

UKW: Wurfantenne

MW/LW: Außenantennen

Kassettendeck

Aufnahmesystem

4 Spuren, 2 Kanäle, stereo

Spuldauer

ca. 120 Sek. bei Sony-Kassette C-60

Frequenzgang

TYPE I (normal): 70 - 10.000 Hz

Allgemeines

Lautsprecher

Voller Frequenzbereich: 10 cm Durchmesser, 3 Ohm, Konus (2)

Ausgänge

Kopfhörerbuchse (Stereominibuchse)

für Kopfhörer mit einer Impedanz von 16 - 68 Ohm

Maximale Leistungsabgabe

5W + 5W

Betriebsspannung

Personal Component System:

230 V Wechselstrom, 50 Hz

Fernbedienung:

3 V Gleichstrom, 2 R6-Batterien (Größe AA)

Leistungsaufnahme

23 W Wechselstrom

Abmessungen (einschl. vorstehender Teile)

Player: ca. 160 · 245 · 215 mm (B/H/T)

Lautsprecher: ca. 150 · 245 · 175 mm (B/H/T)

Gewicht

Player: ca. 2,6 kg

Lautsprecher: ca. 1,1 kg

Mitgeliefertes Zubehör

Fernbedienung (1)

MW/LW-Ringantenne (1)

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Sonderzubehör

MDR-Kopfhörerserie von Sony

Index

A

Anschließen 23

Anschließen des Netzkabels 24

Aufnehmen auf eine

Kassette 10

Auswählen

Klangbetonung 25

Titel 5

B

Batterien

für Fernbedienung 24

C

CD-Player 12

D

Display 12

E, F, G, H, I, J

Einstellen der Uhr 19

Entmagnetisieren der

Tonköpfe 30

Erstellen eines eigenen

Programms 15

K

Klangbetonung 25

L

LOOP-Funktion 14

M, N, O

MEGA BASS 25

P, Q

Program Play 15

R

Radioempfang 6

Radiosender speichern 17 wiedergeben 18

Reinigen

Gehäuse 30

Linse 30

Tonköpfe und

Bandtransportweg 30

Repeat Play 14

S

SOUND 25

Speichern von Radiosendern

17

Störungsbehebung 28

T, U

Timer

Aufwachen mit Musik 20

Einschlafen mit Musik 22

V

Verbessern des

Radioempfangs 7

Verwendung des Displays 12

Vorbereitungen 23

W, X, Y, Z

Wiedergeben

einer CD 4

einer Kassette 8

gespeicherter

Radiosender 18

von Titeln wiederholen 14

Wiedergeben eines

bestimmten Titels 13
