Produkttyp	Kabellose Überwachungskamera mit Batteriebetrieb
Stromversorgung	4 AA-Batterien (nicht im Lieferumfang) oder USB 5 V DC
Videoauflösung	1920 x 1080 Pixel bei 15 fps
Objektiv	Weitwinkel 120° (4 Gläser)
Nachtsicht	9 IR-LEDs, Reichweite 6-8 Meter
Bewegungsmelder	PIR (passiv Infrarot), Reichweite 8 Meter
Speicher	Micro-SD-Karte bis 128 GB oder Cloud
Konnektivität	Wi-Fi 802.11b/g/n @ 2,4 GHz (kein 5 GHz)
Audio	Gegensprechanlage mit Geräuschunterdrückung
Wi-Fi-Reichweite	70 Meter im Freien, 15 Meter in Innenräumen
Stromverbrauch	Standby 200 µA, Betrieb 200 mA
Betriebstemperatur	-10 °C bis 50 °C
Lagertemperatur	-20 °C bis 60 °C
Videokompression	H.264
Benachrichtigung	Innerhalb von 5 Sekunden nach Bewegungserkennung
Fernaktivierung	Innerhalb von 5 Sekunden
App	DENVER SMART HOME (iOS und Android)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Chemikalien vermeiden.
Ersatzteile und Reparierbarkeit	AA-Batterien austauschbar. Keine internen Ersatzteile verfügbar.

Häufig gestellte Fragen - IOB207 DENVER

Wie installiere ich die Denver IOB207 Kamera?

Bohren Sie Löcher in die Wand, installieren Sie die Dübel und die Basishalterung. Öffnen Sie die Abdeckung, legen Sie 4 AA-Batterien entsprechend der Polarität ein, schalten Sie den Netzschalter auf ON, halten Sie RESET 5 Sekunden gedrückt, bis die LEDs blinken. Montieren Sie die Kamera auf der Halterung und justieren Sie den Winkel.

Warum verbindet sich meine Kamera nicht mit dem WLAN?

Stellen Sie sicher, dass Sie ein 2,4-GHz-WLAN verwenden (5 GHz wird nicht unterstützt). Überprüfen Sie, ob das Passwort korrekt ist und die Kamera weniger als 15 Meter vom Router entfernt ist. Während der Kopplung muss das Objektiv auf den QR-Code in 15 cm Entfernung gerichtet sein.

Wie lange hält der Akku mit AA-Batterien?

Mit 4 hochwertigen AA-Batterien beträgt die Akkulaufzeit etwa 2-3 Monate bei normalem Gebrauch. Der Stromverbrauch im Standby ist sehr gering (200 µA).

Wie sehe ich die Kamera bei Nacht?

Die Kamera verfügt über 9 IR-LEDs mit einer Reichweite von 6-8 Metern. Sie wechselt automatisch in den Nachtmodus dank des Lichtsensors und des IR-Cut-Filters. Die Bilder bleiben auch bei völliger Dunkelheit klar.

Funktioniert die Bewegungserkennung ohne WLAN?

Ja, auch ohne WLAN kann die Kamera Bewegungen erkennen und das Video auf der Micro-SD-Karte aufzeichnen. Die Alarme werden gesendet, sobald das WLAN wiederhergestellt ist.

Wie setze ich die Kamera zurück?

Drücken und halten Sie die RESET-Taste (unter der Abdeckung) 5 Sekunden lang, bis die rote und blaue LED abwechselnd blinken. Dadurch werden die Werkseinstellungen wiederhergestellt.

Was ist die maximale WLAN-Reichweite?

Im Freien ohne Hindernisse kann die Reichweite bis zu 70 Meter betragen. In Innenräumen beträgt sie aufgrund von Wänden und Hindernissen etwa 15 Meter.

Kann ich eine 256-GB-Micro-SD-Karte verwenden?

Nein, die maximale unterstützte Kapazität beträgt 128 GB. Verwenden Sie eine Micro-SD-Karte der Klasse 10 oder höher für eine gute Leistung.

Wie konfiguriere ich die DENVER SMART HOME App?

Laden Sie die App aus dem App Store oder Google Play herunter. Erstellen Sie ein Konto mit Ihrer E-Mail oder Handynummer. Melden Sie sich an, tippen Sie auf '+' oder 'Gerät hinzufügen', wählen Sie die Kamera aus der Liste aus und folgen Sie den Kopplungsanweisungen.

Was tun, wenn die Kamera nicht mehr reagiert?

Überprüfen Sie die Batterien oder schließen Sie das USB-Netzteil an. Setzen Sie die Kamera bei Bedarf zurück, indem Sie RESET 5 Sekunden gedrückt halten. Stellen Sie sicher, dass die App auf dem neuesten Stand ist und Ihr Telefon mit demselben WLAN verbunden ist.

BEDIENUNGSANLEITUNG IOB207 DENVER

Bedienungsanleitung für Batteriebetriebene WLAN-Kamera

Schnellstartanleitung für Batteriebetriebene Smart-Kamera

Führen Sie die App-internen Einstellungen durch

Die App ist für iOS- und Android-Geräte erhältlich Der Name der App ist „denver smart home“

1.1. Kontoregistrierung und Anmeldung

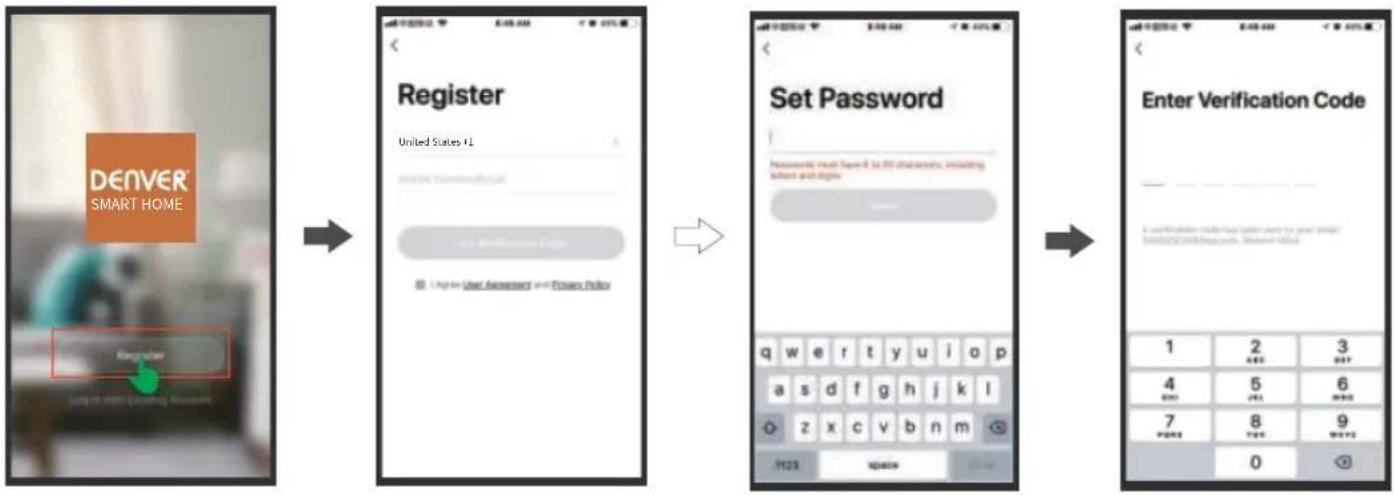

Bitte öffnen Sie die App „DENVER SMART HOME“ und wechseln Sie dann zum App-Hauptbildschirm. Wenn Sie noch kein Konto besitzen, dann müssen Sie sich mit Ihrer Mailadresse oder Mobilfunknummer registrieren. Tippen Sie anschließend auf „Registrieren“.

Folgen Sie den Anweisungen, um die Registrierung Ihres Kontos abzuschließen und sich anzumelden.

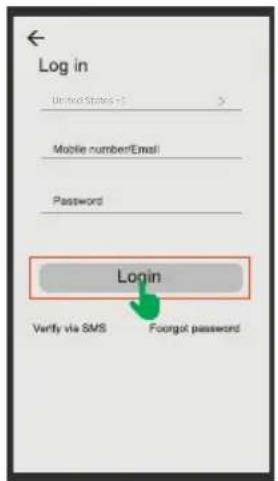

Bitte melden Sie sich direkt an, wenn Sie bereits ein Konto besitzen. Geben Sie Ihren Kontonamen und Ihr Passwort ein und tippen Sie anschließend auf „Anmelden“.

DENVER SMART HOME Register Login

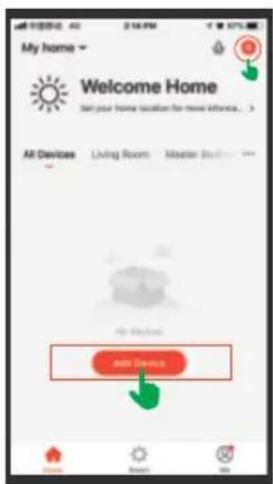

Tippen Sie auf „+“ oder „Gerät hinzufügen“, um ein Gerät hinzuzufügen.

Suchen Sie die Smart-Kamera in der Liste Videoüberwachung und tippen Sie sie anschließend an.

Hinweis: Die Funktion „Autom. Scannen“ wird nicht unterstützt. Bitte wählen Sie „Manuell hinzufügen“ aus und folgen Sie dann den Anweisungen, um Ihre Kamera hinzuzufügen.

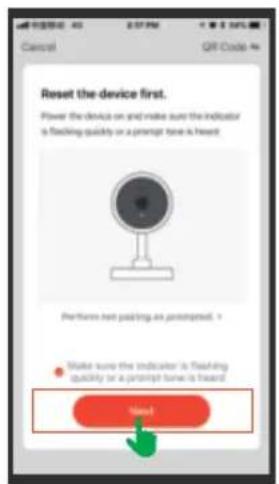

Bestätigen Sie, dass die rote und blaue LED blinkt oder ein Mitteilungston ertönt ist.

Stellen Sie nun eine Verbindung mit Ihrem WLAN her. Es wird nur 2,4-GHz-WLAN unterstützt. 5-GHz-WLAN wird nicht unterstützt.

Koppeln Sie Ihre Kamera. Richten Sie das Kameraobjektiv in einem Abstand von ca. 15 cm auf den auf dem Display Ihres Mobiltelefons angezeigten QR-Code. Die Kamera bestätigt das Erkennen des QR-Codes mit einem Piepton.

Hinweis: Wenn Sie aufgefordert werden, Ihr GPS zu aktivieren, dann erlauben Sie den Zugriff auf Ihre Standortinformationen.

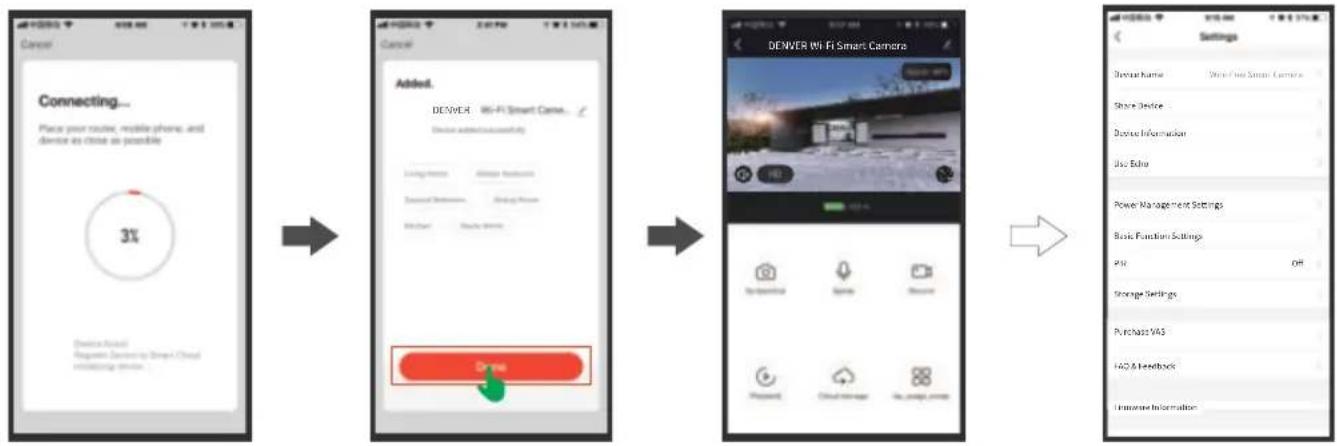

Wenn der Piepton ertönt ist, dann tippen Sie auf „Ich habe den Piepton gehört“. Daraufhin wird der Verbindungsvorgang gestartet. Wenn die Kamera erfolgreich hinzugefügt wurde, können Sie zum Echtzeit-Videobildschirm wechseln.

Einstellungen

Tippen Sie auf ✅ um zur Seite Einstellungen zu gelangen. Sie müssen hier nur wenige Einstellungen vornehmen, weshalb dieser Schritt nur wenig Zeit in Anspruch nimmt, um Ihre Kamera einzurichten.

Produkteigenschaften

	Mit den 4 Batterien der Größe AA kann die Kamera für 2 bis 3 Monate betrieben werden
	FHD-Megapixel kombiniert mit Weitwinkelobjektiv
	Unterstützt über Mobiltelefon schnelles Aufwecken aus der Ferne innerhalb 5 Sekunden
	2,4-GHz-WLAN-Verbindung
	Unterstützt Personenbewegungserkennung – wenn jemand zur Tür schleicht, erhalten Sie umgehend Push-Alarme auf Ihr Mobiltelefon
	Mit der automatischen IR-Zuschaltfunktion sind die mit der Kamera aufgezeichneten Videos und aufgenommenen Bilder sowohl bei Tag als auch in der Nacht klar erkennbar, um Ihr Haus und Ihre Familie zu schützen

Produktinformationsblatt

Objektiv	FOV/120°-Weitwinkelobjektiv (4 Linsenebenen)
Infrarot-LEDs	9 Infrarot-LEDs mit einer Leuchtreichweite von 6 bis 8 Metern
SensorPersonenbewegungserkennung	Personenbewegungerkennungsentfernung:8 Meter
Speicher	Bis zu 128-GB-microSD-Speicherkarte und Cloud-Speicher

Konnektivität	2,4-GHz-WLAN 802.11b/g/n
Leistungsaufnahme	Standby: 200 μABetrieb: 200 mA
Batterie	4 x Batterie der Größe AA
USB	5 V DC
WLAN-Reichweite	70 Meter (offenes Gelände ohne Hindernisse) oder 15 Meter (Innenraum)
Videokomprimierung	H.264
Sprachinteraktion	Zwei-Weg-Audio mit Geräuschunterdrückung
Videoauflösung	1920 x 1080 bei 15 fps
Benachrichtigung	Innerhalb 5 Sekunden
Geräteaufweckzeit	Innerhalb 5 Sekunden
Betriebstemperatur	-10 ~ 50 °C
Lagertemperatur	-20 ~ 60 °C

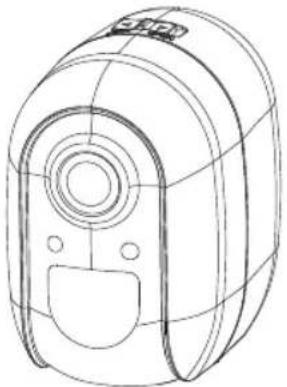

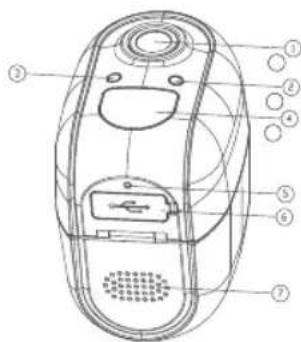

1. 1. Produktdesign

Abbildung 1 Abbildung 2

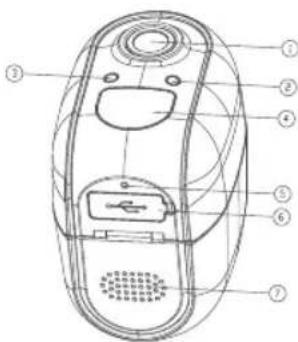

1. Objektiv
2. LED
3. Lichtsensor
4. Bewegungerkennungssensor
5. Mikrofon
6. USB-Port
7. Lautsprecher

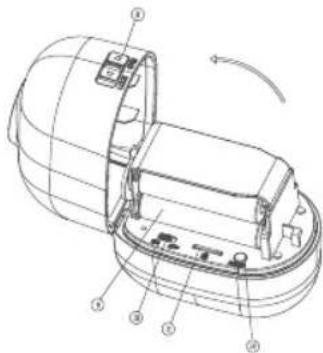

1. Kippschalter
2. Batterie der Größe AA
3. Ein/Aus-Schalter
4. MircoSD-Speicherkarte
5. Rücksetztaste

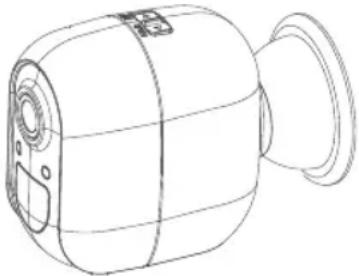

Schritt 1: Montieren Sie einen Maueranker in einer Stuck-, Ziegel- oder Betonwand. Bohren Sie mit Hilfe eines Steinbohrers ein Loch in die Wand und montieren Sie dann den Maueranker in diesem Loch. Befestigen Sie die Wandhalterung an der Wand.

Schritt 2: Schieben Sie den Kippschalter auf „OPEN“ und nehmen Sie anschließend den Deckel des Batteriefachs ab. Legen Sie danach 4 Batterien der Größe AA im Batteriefach ein (achten Sie darauf, dass Sie die Batterien polrichtig einlegen). Schieben Sie anschließend den Ein/Aus-Schalter auf die Stellung „ON“ und drücken Sie 5 Sekunden lang die Taste RESET. Wenn die blaue LED leuchtet und die rote LED langsam blinkt, dann können Sie Ihre Kamera mit dem Netzwerk verbinden. Schlagen Sie hierfür auch unter Abbildung 2 nach.

Schritt 3: Bringen Sie die Kamera nun am Haltewinkel an und stellen Sie dann den gewünschten Winkel ein. Hiermit ist die Installation beendet.

1. Der USB-Port ist nur für die Stromversorgung vorgesehen.
2. Wenn Ihr Mobiltelefon mit Ihrem WLAN verbunden ist, dann können Sie mit der App einen QR-Code erzeugen lassen, der den Namen und das Passwort Ihres WLAN-Routers enthält. Die Kamera erkennt den QR-Code mit ihrem Objektiv und kann sich anschließend nach der Identifikation automatisch mit dem Router und dem Server verbinden. Jetzt kann die App über den Server auf die Kamera zugreifen und Sie können die Kamera über das Netzwerk bedienen.

Wenn kein WLAN-Signal vorhanden ist, dann kann die Aufzeichnungsfunktion der Kamera immer noch durch die Bewegungserkennung ausgelöst werden. Sie können sich dann die aufgezeichnete Videodatei über die App ansehen, wenn das WLAN-Signal wieder vorhanden ist.
