INSTRUKCJA OBSŁUGI IOB207 DENVER

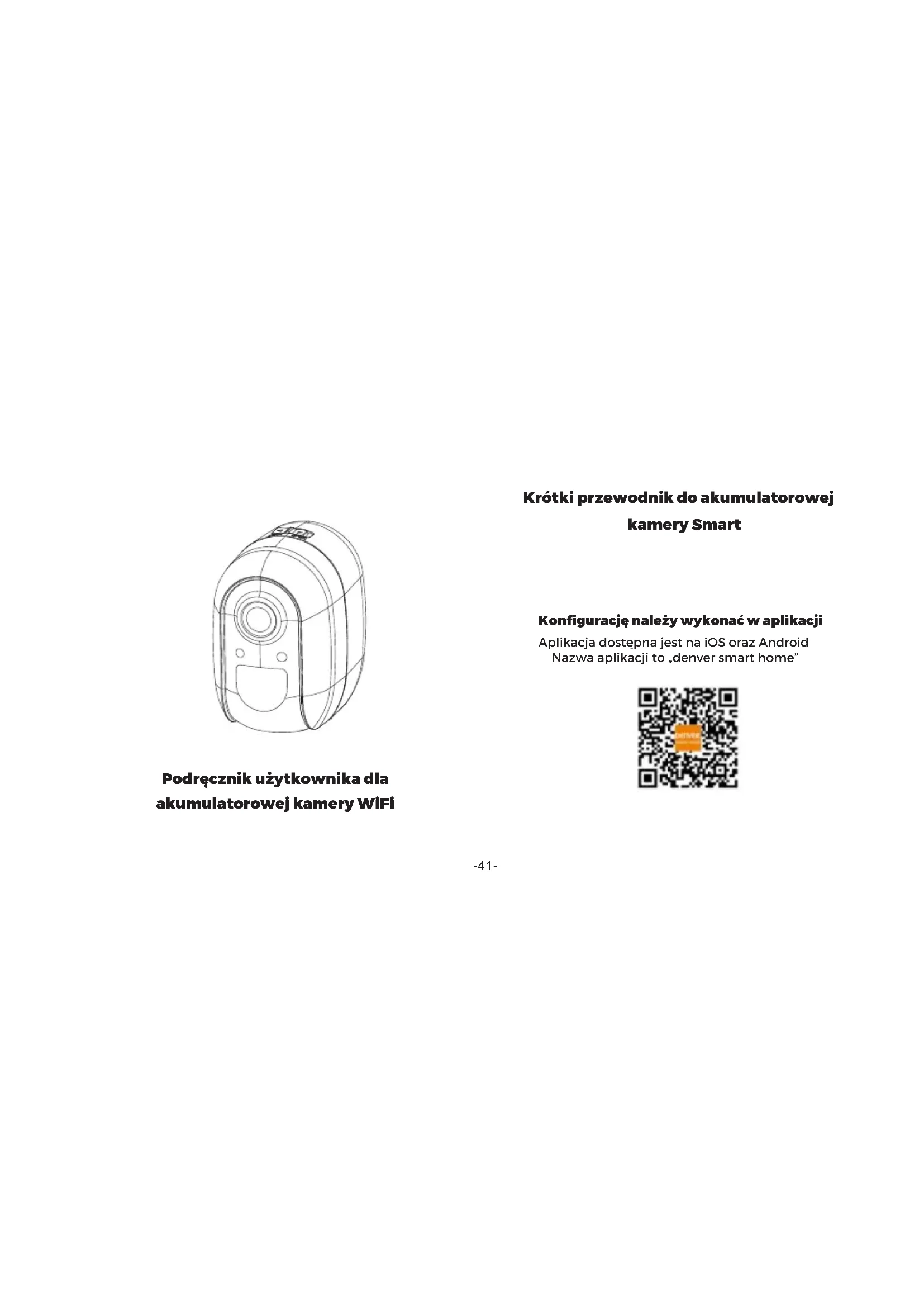

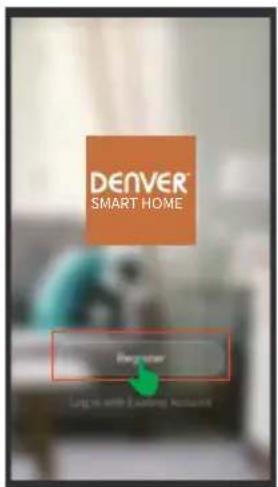

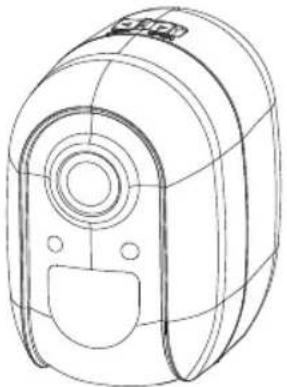

Omega 5A, Soeften DK-8382 Hinnerup Danmark www.facebook.com/denverelectronics -40-Podręcznik użytkownika dla akumulatorowej kamery WiFi Aplikacja dostępna jest na iOS oraz Android Nazwa aplikacji to „denver smart home” Konfigurację należy wykonać w aplikacji Krótki przewodnik do akumulatorowej kamery Smart -41-1. 1. Rejestracja konta oraz logowanie SMARTHOME UnitedStates+1 Należy otworzyć aplikację „DENVER SMART HOME” i wejść do jej głównego interfejsu. Nowi użytkownicy muszą się zarejestrować za pomocą adresu e-mail lub numeru telefonu. Proszę kliknąć „Zarejestruj”. Należy postępować zgodnie z instrukcjami, aby zakończyć rejestrację konta i zalogować się. -42-UnitedStates+1 SMARTHOME

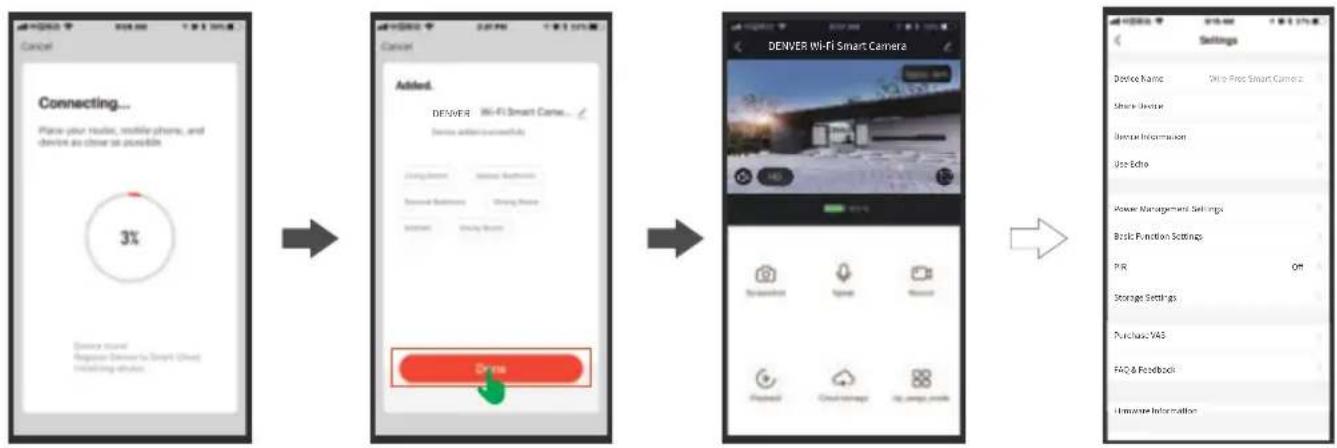

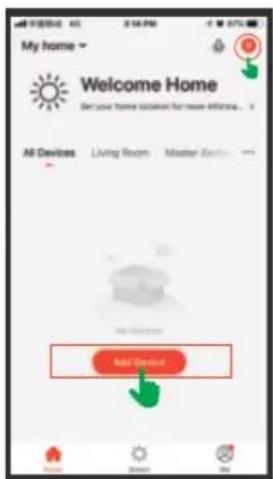

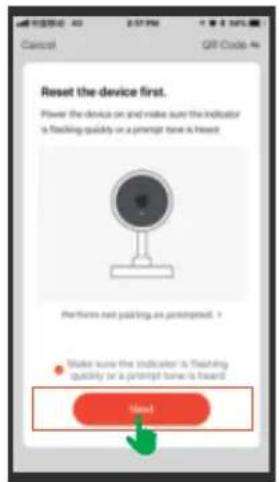

Jeśli ma się już aktywne konto, należy zalogować się bezpośrednio. Następnie wprowadzić dane logowania i kliknąć „Zaloguj”. Aby dodać urządzenie, należy stuknąć + lub „Dodaj urządzenie”. Należy znaleźć kamerę smart na liście sprzętu do monitoringu i w nią kliknąć Uwaga: Funkcja „auto scan” nie działa. Należy wybrać opcję „Dodaj ręcznie” i postępować zgodnie z instrukcjami, aby dodać urządzenie. -43-Należy potwierdzić, że czerwona i niebieska dioda LED migają na przemian lub słyszalny jest sygnał ostrzegawczy. Należy połączyć się z domową siecią Wi-Fi. Wymagany jest sygnał typu Wi-Fi 2,4 GHz, nie można używać sieci Wi-Fi 5 GHz. Uwaga: Jeśli zostanie wyświetlony monit o włączenie GPS, należy zezwolić na dostęp do lokalizacji. Parowanie kamery. Obiektyw kamery należy skierować na kod QR na ekranie telefonu z odległości 15cm. Po rozpoznaniu kodu QR przez kamerę zabrzmi „sygnał dźwiękowy”. -44-DENVERWi-FiSmartCamera DENVER Ustawienia Aby wejść na stronę ustawień, kliknąć ,Jest tylko kilka ustawień do wykonania, dzięki czemu cały proces jest łatwy i szybki. Aby rozpocząć konfigurowanie kamery. DeviceNameShareDeviceDevicelnformationUseEchoPowerManagementSettingsBasicFunctionSettings PIR PurchaseVASStorageSettingsFAQ&FeedbackFirmwarelnformationWire-FreeSmartCameraOff Należy kliknąć „Słyszę sygnał”. Następnie rozpocznie się łączenie. Kamera została pomyślnie dodana. Teraz można wejść do interfejsu wideo na żywo. -45-Własności produktu 4 baterie AA działają prawidłowo przez 2 do 3 miesięcy Szerokokątny obiektyw oraz matryca FHD Obsługa szybkiego zdalnego wybudzania z telefonu komórkowego w ciągu 5 sekund Połączenie Wi-Fi 2,4 G Obsługa detekcji ruchu PIR, która natychmiast wysyła alerty push na telefon komórkowy, gdy ktoś znajdzie się przy drzwiach Dzięki funkcji podczerwieni urządzenie może przełączać się automatycznie, a zdjęcia lub filmy nagrywane przez kamerę są wyraźnie widoczne zarówno w dzień, jak i w nocy, co zapewnia bezpieczeństwo domu i rodziny. Karta specyfikacji produktu Czujnik ruchu PIR Obiektyw Obiektyw szerokokątny o polu widzenia 120° (4 warstwy szkła) Diody podczerwieni 9 szt. diod LED na podczerwień o zasięgu błysku od 6 do 8 metrów 8 metrów odległości PIR Karta micro SD do 128 GB oraz pamięć w chmurze Pamięć Połączenia Zużycie energii Bateria USB Zasięg Wi-Fi Kompresja sygnału wideo Domofon głosowy Rozdzielczość wideo Powiadomienie Czas wzbudzenia urządzenia Temperatura pracy Temperatura przechowywania 802.11b/g/n Wi-Fi przy 2,4G Stan gotowości 200uA Praca 200mA 4 baterie AA Prąd stały: 5 V 70 metrów (otwarta przestrzeń bez przeszkód) lub 15 metrów (wewnątrz) H.264 Dźwięk dwukierunkowy z funkcją redukcji szumów 1920 * 1080 przy 15 fps W ciągu 5 sekund W ciągu 5 sekund od -10°C do 50°C od -20°C do 60°C -46-1. 1. 1. 1. Projekt produktu

4. Czujnik wykrywania ruchu

12. Przycisk resetowania

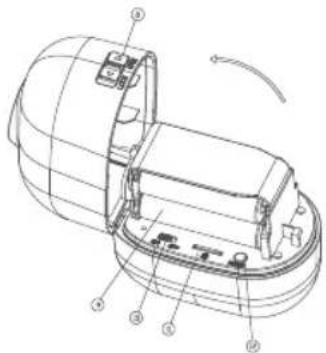

Rysunek 1 Rysunek 2 -47-1. Interfejs USB jest używany tylko do zasilania.

2. Po podłączeniu telefonu komórkowego do domowego

routera WiFi aplikacja mobilna może wygenerować kod QR zawierający nazwę i hasło routera WiFi. Urządzenie rozpoznaje kod QR przez obiektyw, a po identyfikacji automatycznie łączy się z routerem i serwerem. W tym czasie aplikacja wyszukuje produkt poprzez serwer oraz może sterować jego pracą przez sieć. W przypadku braku sygnału WiFi urządzenie wciąż można uruchomić w celu nagrywania z sygnałem detekcji ruchu, a plik wideo można przeglądać za pomocą aplikacji po przywróceniu sieci WiFi. Krok 1: Zamontować kotwy w tynku, cegle lub betonie. Za pomocą wiertła należy wykonać jeden otwór w ścianie i zamontować kotwy. Należy zamontować wspornik podstawy na ścianie. Krok 3: Urządzenie należy dopasować do wspornika podstawy i przytrzymać, po czym ustawić odpowiedni kąt. Montaż jest zakończony. Krok 2: Należy ustawić przełącznik w pozycji „OPEN” i otworzyć pokrywę, a następnie umieścić w niej cztery baterie AA. (Upewnić się, że biegunowość baterii jest prawidłowa). Następnie należy ustawić włącznik zasilania w pozycji „ON” i przytrzymać przycisk RESET przez 5 sekund. Gdy zaświeci się niebieska lampka, a czerwona wolno miga, urządzenie jest gotowe do podłączenia do sieci. Patrz rysunek 2. -48-www.denver-electronics.com być usuwany oddzielnie. Wszystkie miasta mają ustalone miejsca zbiórki sprzętu elektrycznego i elektronicznego, gdzie można go bezpłatnie oddać w stacjach recyklingu i innych miejscach zbiórki lub zlecić jego odbiór z gospodarstw domowych. Dodatkowe informacje dostępne są w urzędzie odpowiedzialnym za usuwanie odpadów. Niniejszym Inter Sales A/S deklaruje, że urządzenie radiowe typu IOB-207 jest zgodne z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.denver-electronics.com. Kliknij IKONĘ wyszukiwania na górze strony. Wpisz numer modelu: IOB-207. Przejść na stronę produktu. Dyrektywa RED jest na stronie materiałów do pobrania/innych plików do pobrania. Zakres częstotliwości pracy:2412MHz-2472MHz Maks. moc wyjściowa:19db Sprzęt elektryczny i elektroniczny zawiera materiały, elementy oraz substancje, które mogą być niebezpieczne dla zdrowia i środowiska, jeśli materiał odpadowy (wyrzucony sprzęt elektryczny, elektroniczny) nie są właściwie potraktowane. Sprzęt elektryczny i elektroniczny i baterie oznaczone są przekreślonym symbolem śmietnika, patrz wyżej. Ten symbol oznacza, że sprzęt elektryczny i elektroniczny nie powinien być wyrzucany z innymi odpadami domowymi, ale powinien Uwaga: wszystkie produkty mogą zostać zmienione bez uprzedzenia. Zastrzegamy sobie prawo do błędów i pominięć winstrukcji obsługi.
