BEDIENUNGSANLEITUNG Fitmaster KETTLER

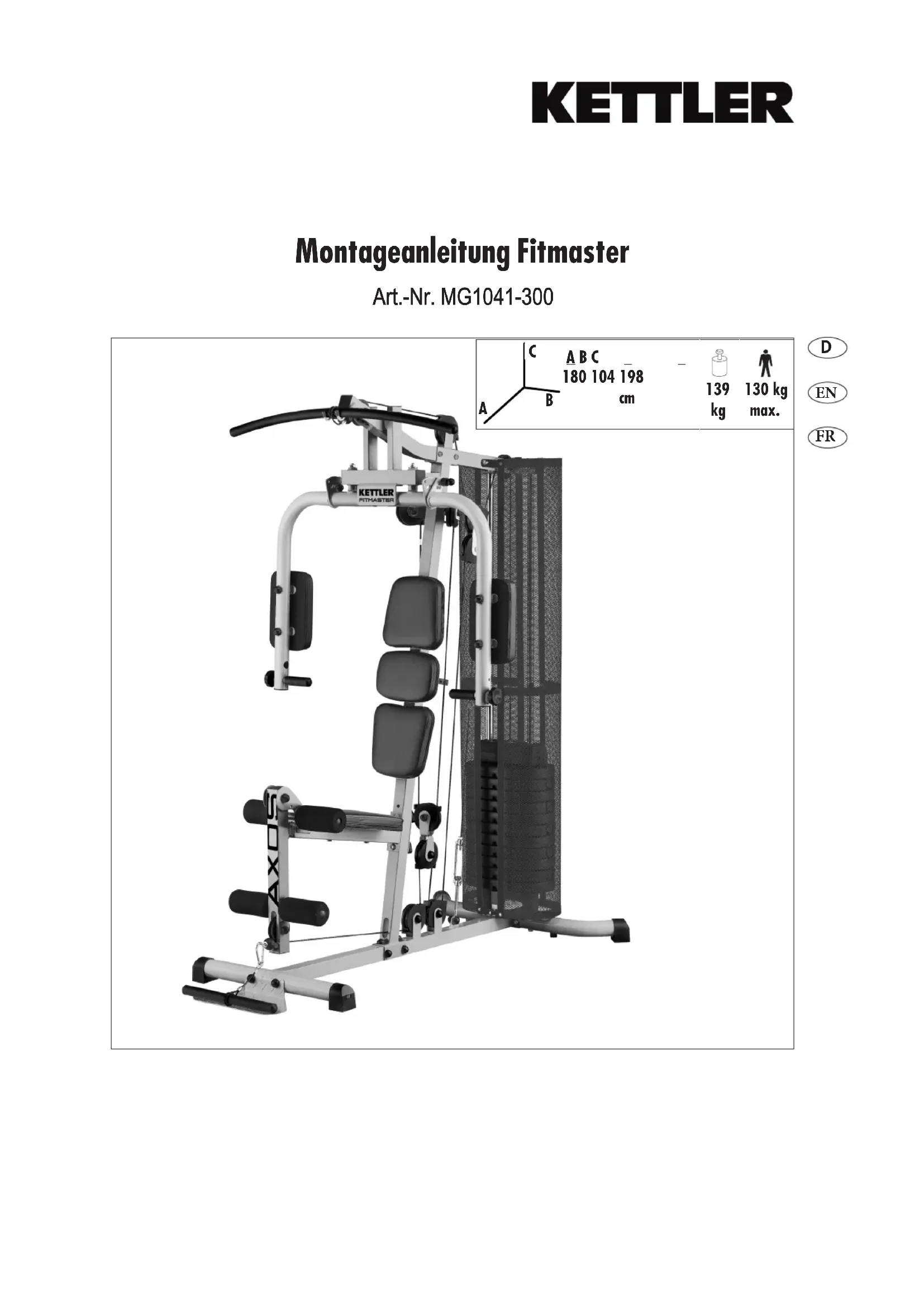

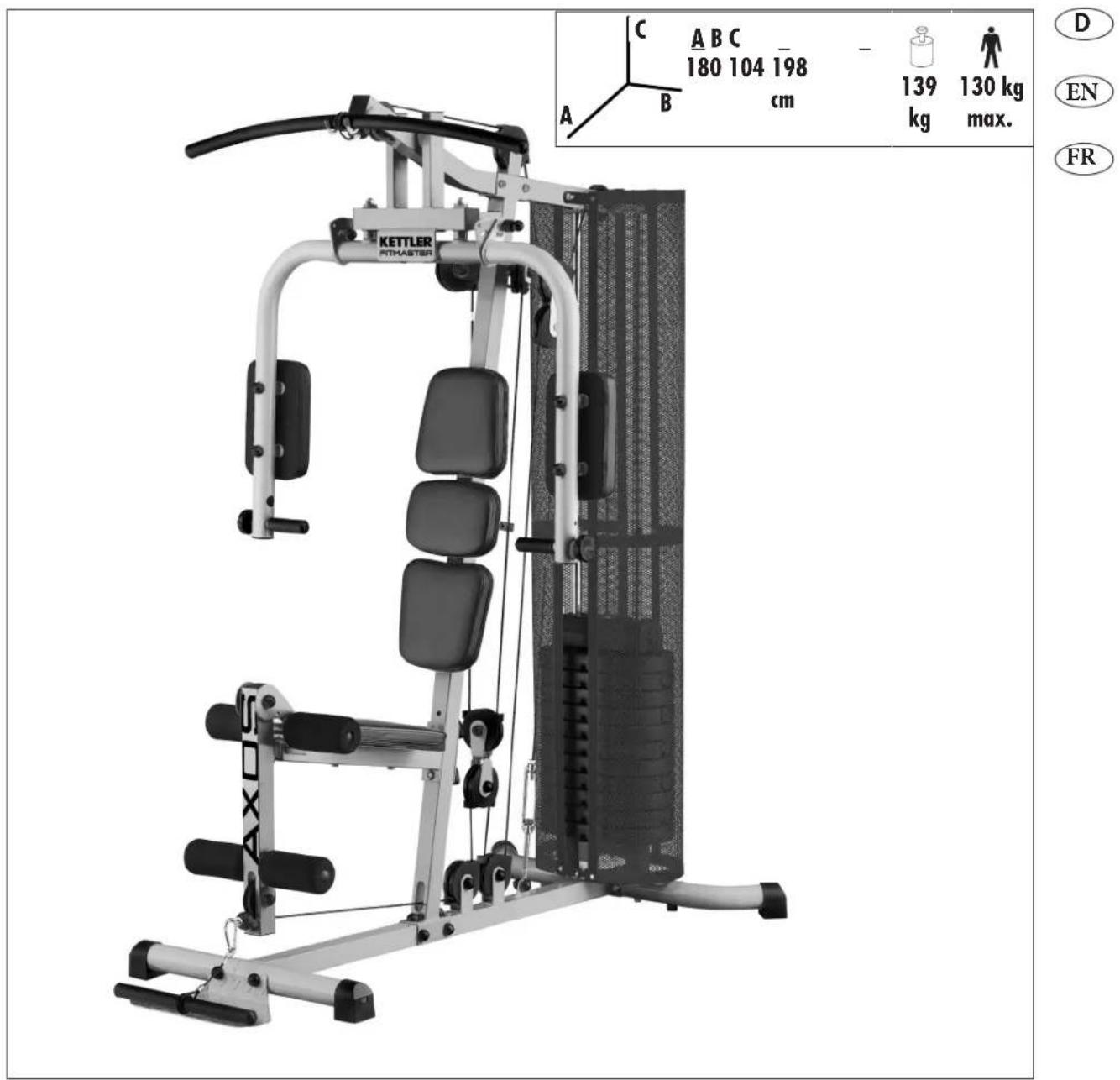

Montageanleitung Fitmaster

Art.-Nr. MG1041-300

D Wichtige Hinweise

Bitte lessen Sie diese Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für ihre Sicherheit sowie den Gebrauch und die Wartung des Fitnessgerätes. Bewahren Sie die Anleitung zur Information bzw. für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf.

Zu Ihrer Sicherheit

Das Gerätarf nur für seinen bestimmungsgemäBen Zweck verwendet werden, d.h. für das Körpertraining erwachsener Personen.
Uegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch nicht bestimmungsgemäßen Gebrauch verursicht wurden.
- Sie trainieren mit einem Gerät, das sicherheitstechnisch nach neusten Erkennnissen konstruiert wurde. Mögliche Gefahrenstellen, die Verletzungen verursachen konnten, sind bestöglich vermieden und abgeschichert.
Das Gerät entspricht der Klasse H der Sicherheitsnorm DIN EN 957-1/-2 und ist damit nicht für dentherapeutischen Einsatz geeignet.
Das Produkt ist nicht für Personen mit einem Körpergewicht von mehr als 130 kg geeignet.
Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, usw.) können Gefahren für den Benutzer entstehen.
■Beschädigte Bauteile können ihre Sicherheit und die Lebensdauer des Gerätes beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlüssene Bauteile sollen aus und entziehen Sie das Gerät bis zur Instandsetzung der Benutzung. Verwenden Sie im Bedarfsfall nur Original KETTLER-Ersatzteile.

Zur Handhabung

Achten Sie bei der Wahl des Aufstellungsortes auf eine ausreichend große Belastbarkeit des Bodens!
Stellen Sie sicher, dass der Trainingsbetrieb nicht vor der ordnungsgemäßen Ausführung und Überprüfung der Montage aufgenommen wird.
Achten Sie darauf, daß während des Trainings alle notwendigen Sicherungselemente angelegt sind bzw. sich nicht lockern können. Kontrollieren Sie vor jeder Benutzung des Gerätes im- mer alle Schraub- und Steckverbindungen sowie die jeweiligen Sicherungseinrichtungen auf ihren korrekten Sitz.
Ein Aufstellen des Geräts in stark begangenen Räumen bzw. in der Nähe von Hauptlaufrichtungen (Türen, Durchgänge usw.) ist nicht zulässig.
Eine Verwendung des Gerätes in direkter Höhe von Feuchträmen ist wegen der damit verbundenen Rostbildung nicht zu empfehlen. Achten Sie auch daraufuf, dass keine Flüssigkeiten (Geträne, Schweiss, usw.) auf Teile des Gerätes gelangen. Dies könnte zu Korrosionen führen.

Montagehinweise

Die Montage des Gerätes muß sorgfältig und von einer erwachsenen Person vorgenommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch begabten Person in Anspruch.
■Bitprufen Sie sofort nach Erhalt, ob alle zum Lieferumfang gehorenden Teile vorhanden sind (s. Checklste) und ob Trans

Fuhren Sie bei regelmäßigem und intensivem Trainingsbetrieb ca. alle 1 - 2 Monate Kontrollen aller Geräteile, insbesondere der Schrauben und Muttern durch.
Um das konstruktiv vorgegebene Sicherheitsniveau dans Gerätes langfristig garantieren zu können, sollte das Gerät regelmäßig vom Spezialisten (Fachhandel) geprüft und gewartet werden (einal mal im Jahr).
Weisen Sie anwesende Personen (insbesondere Kinder) auf mögliche Gefährdungen während der Übungen hin. Nur für Geräte mit Gewichten oder Hantelscheiben: Dies gilt im besonderem Maße für den Bewegungsbereich der Gewichte und Hantelscheiben.
Lassen Sie vor Aufnahme des Trainings durch ihren Hausarzt klären, ob Sie gesundheitlich für das Training mit diesen Gerät tauglich sind. Der arztliche Befund sollte Grundlage für den Aufbau Hisres Trainingsprogramms sein. Falsches oder übermöbiges Training kann zu Gesundheitsschäden führen.
Alle hier nicht beschriebenen Eingriffe/Manipulationen am Gerät können eine Beschädigung hervorrufen oder auch eine Gefährung der Person bedeuten. Weitergehende Eingriffe sind nur von geschultem Fachpersonal zulässig.

■Im Zweifelsfall und bei Fragen wenden Sie sichitte an ihren Fachhändler.

Das Gerä sollte auf einem ebenen, schlagfosten Untergrund aufgestellt werden. Legen Sie zur StödBämpfung geeignetes Puf-fermaterial unter (Gummimatten, Bastmatten oder dgl.). Nur für Geräe mit Gewichten: Vermeiden Sie harte Aufschläge der Gewichte.
Das Gerät ist als Trainingsgerät für Erwachsene konzipiert und keinesfalls als Kinderspielgerät geeignet. Bedenken Sie, daß durch das natürliche Spielbedürfnis und Temperament von Kindern oft unvorhagehene Situationen entstehen können, die eine Verantwortung seitens des Herstellers ausschreiben. Wenn Sie dennoch Kinder an das Gerät setzen, sind diese auf die richtige Benutzung hinzuweisen und zu beaufsichtigen.
Grundsatzlich bedarf das Gerät keiner besonderen Wartung.
■Verwenden Sie zur Säuberung und Pflege umweltfreundliche, keinesfalls aggressive oder atzende Mittel.
Bewahren Sie die Originalverpackung des Gerätes gut auf, damit sie später u.U. als Transportverpackung verwendet werden kann.

portschäden vorliegen. Sollte es Anlauf für Beanstandungen geben, wenden Sie sichitte an ihren Fachhändler.

Das für einen Montageschrift notwithstanding Verschraubungsmaterial ist in der dazugehörigen Bildleiste dargestellt. Setzen Sie das Verschraubungsmaterial exakt entsprechend der Abbildungen ein. Alles erforderliche Werkzeug finden Sie im Kleinteilebeutel.

Wichtige Hinweise

■Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie daher sorgfältig und umsichtig bei der Montage des Gerätes vor!
Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, halten Sie z. B. kein Werkzeug umherliegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgegeben können. Bei Folien/Kunststoffüten für Kinder Erstickungsgefahr!
Sehen Sie sich die Zeichnungen in Ruhe an, und montieren Sie das Gerät entsprechend der Bilderfolge. Innerhalb der einzelnen Abbildungen ist der Montageablauf durch Großbuchstaben vorgegeben.
■Bitte verschrauben Sie zunachst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Drehen Sie die selbstsichernden Mut

Ersatzteilbestellung

Geben Sie bei Ersatzteilbestellungenitte die vollständige Artikelnummer, die Ersatzteilnummer, die benöttige Stuckzahl sowie die Seriennummer (siehe Ersatzteilzeichnung) an.

Bestellbeispel: Art.-Nr.BK1041-300/Ersatzteil-Nr. 10100016/ Stuck/Seriennummer:

Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und gefelt. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist die gesed durch den Zusatz „mit Verschraubungsmaterial" bei der Erssatzteilbestellung anzugegeben.

tern bis zum spürbaren Widerstand zuerst mit der Hand auf, anschließendziehen Sie sie gegen den Widerstand (Klemmsicherung) mit einem Schraubenschlüssel richtig fest. Kontrollieren Sie alle Schraubverbindungen nach dem Montageschrift auf festen Sitz. Achtung: wieder geloste Sicherheitsmuttern werden unbrauchbar (Zerstörung der Klemmsicherung) und sind durch Neue zu ersetzen.

Aus fertigungstechnischen Gründen behalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.
Bei Geräten mit Seilführungen: achten Sie darauf, dass alle Seile korrekt befestigt sind. Dies gilt insbesondere für Latissimusstangen.
Entsorgungshinweis: KETTLER-Produkte sind recyclebar. Führn

Sie das Gerät am Ende der Nutzungsdauer einer sachgerechten Entsorgung zu (örtliche Sammelstelle).

www.kettlersport.com

Checkliste (Packungsinhalt)

EN-Checklist (contents of packaging)
-FR-Checklist (verpakkingsinhoud)

1			x<1	7	26	x<1
3	x<1	4				x<1
5	x<1	6	x<1	7	x<1
8	x<1	9	x<1	10	x<1
11	x<1	12	x<1	13	x<1
14	x<1	15	x<1	16	x<1
17			x<2	18	x<2
19	x<1	20	x<2	21	x<1
24	x<1	25	x<2	26	x<2
27	x<2	28	x<1	29	x<1
30	x<2	31	x<2	32	x<2
33	x<2	36	x<2	37	x<2
38	x<3	39	x<18	40	x<1
41	x<2	42	x<2	43	x<1
52	x<1	53	x<1	60	x<4
63	x<1	64	x<1	65	x<1
66	x<1	67				x<2
74	M8	75	M10	x55	765	x52
77	x<2	78	x<1	45	x<1

∅10.5×56.5L	x×1
∅47.5	x×1	∅65	∅56	x×1
∅18	x×6	∅12	x×1
M10×20	x×6	101 M8×47	x×9
M10×65	x13	103 M10×75	x×4
M10×30	x×1	105 M8×75	x×2
M10×148	x×1	107 M8×15	x×4
M10×80	x×4	109 M12×85	x×1
∅20	x50	111 φ19	x17
M6×15	x15	113 φ14	x30
∅24	x×2	115 M6	x15
M8	x11	117 M10	x16
M12	x×1	119 M10×70	x×1

Messhilfe fur Verschraubungsmaterial

Ersatzteilbestellung

• EN - Spare parts order
  -FR- Commande de pieces de rechange

		MG 1041-300
①	1	6
②	1	6
③	1	6
④	1	6
⑤	1	6
⑥	1	6
⑦	1	6
⑧	1	6
⑨	1	6
⑩ 1 68007189
⑪ 1 68007304
⑫ 1 68007011
⑬ 1 68007012
⑭ 1 68007013
⑮ 1 1 68007014
⑯ 1 68007015
⑰ 2 68007016
⑱ 2 68007017
⑲ 1 68007018
⑳ 2 68007019
⑴ 1 68007020
⑵ 1 68007021
⑶ 1 68007022
⑷ 1 68007193
⑸ 2 68007024
⑹ 2 68007196
⑺ 2 68007026
⑻ 1 68007027
⑼ 1 68007028
⑽ 2 68007029
⑾ 2 68007030
⑿ 2 68007031
⑿ 2 68007032
⑭ 1 68007033
⑮ 1 68007034
⑯ 2 68007195
⑰ 9 68007036
⑱ 3 68007037
⑲ 18 68007038

		MG1041-300
8	40 1 68007039	0	7	3
8	41 2 68007040	0	7	3
8	42 2 68007041	0	7	3
8	43 2 68007042	0	7	0
8	44 1 68007043	0	7	0
8	45 1 68007194	0	7	0
8	46 2 68007045	0	7	0
8	47 2 68007202	0	7	0
8	48 6 68007047	0	7	3
49	7 68007048
51	2 68007050
52	1 68007051
53	1 68007052
54	1 68007053
55	1 68007054
56	1 68007055
57	2 68007056
58	6 68007057
59	8 68007058
60	4 68007060
61	2 68007061
62	2 68007062
63	1 68007064
64	1 68007065
65	1 68007066
66	1 68007067
67	2 68007201
69	2 68007070
70	1 68007071
71	2 68007072
72	1 68007073
74	11 68007074
75	55 68007075
76	2 68007076
77	2 68007077
78	1 68007078
79	2 68007203
59a	4 68007083
62a	2 68007063
