BEDIENUNGSANLEITUNG Prisma KETTLER

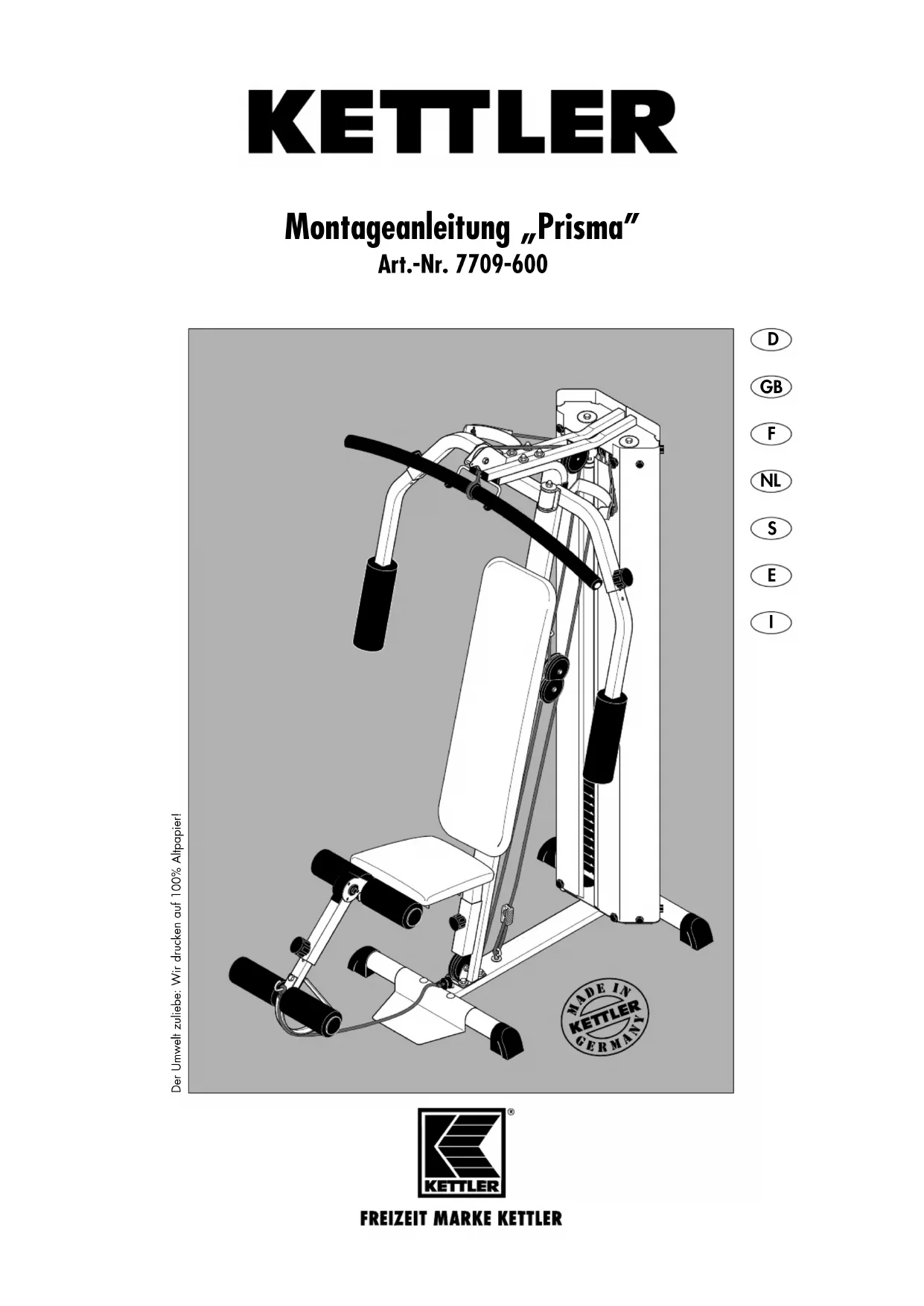

Montageanleitung „Prisma“

Art.-Nr. 7709-600

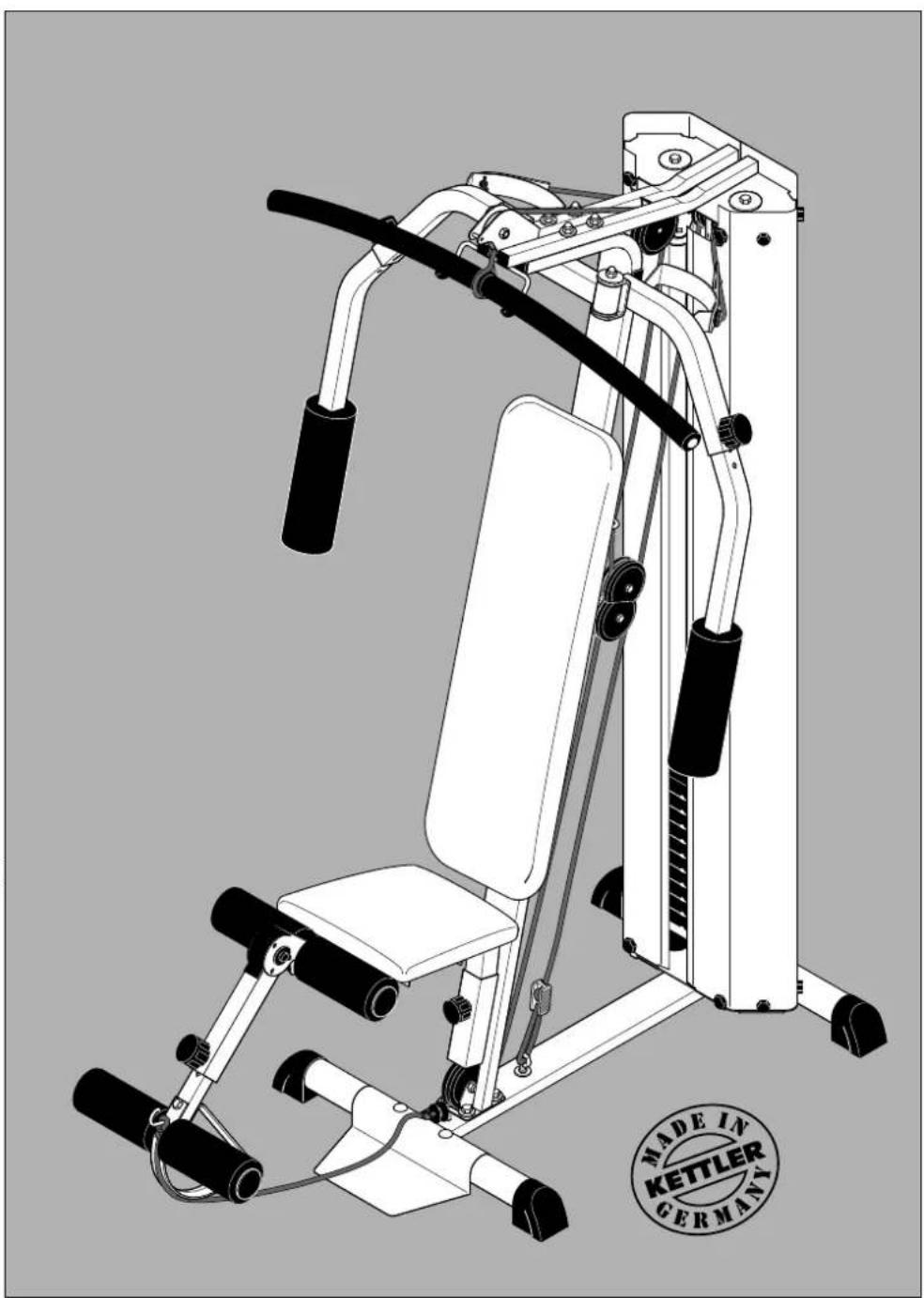

Kraftstation „Prisma“, Art.-Nr. 7709-600

Bitte lesen Sie diese Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung der Kraftstation „Prisma“. Bewahren Sie die Anleitung zur Information bzw. für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf.

Zu Ihrer Sicherheit

■ Die Kraftstation „Prisma“ darf nur für ihren bestimmungsgemäßen Zweck verwendet werden, d.h. für das Körpertraining erwachsener Personen.
Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch nicht bestimmungsgemäßen Gebrauch verursacht wurden.
■ Sie trainieren mit einem Gerät, das sicherheitstechnisch nach neuesten Erkenntnissen konstruiert wurde. Mögliche Gefahrenstellen, die Verletzungen verursachen könnten, sind bestmöglich vermieden und abgesichert.
■ Das Gerät entspricht der Klasse H der Sicherheitsnorm DIN EN 957.
■ Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, usw.) können Gefahren für den Benutzer entstehen.
■ Beschädigte Bauteile können Ihre Sicherheit und die Lebensdauer des Gerätes beeinträchtigen. Tauschen Sie deshalb be-

Zur Handhabung

■ Stellen Sie sicher, daß der Trainingsbetrieb nicht vor der ordnungsgemäßen Ausführung und Überprüfung der Montage aufgenommen wird.
Achten Sie darauf, daß während des Trainings alle notwendigen Sicherungselemente angelegt sind bzw. sich nicht lockern können.
Ein Aufstellen des Geräts in stark begangenen Räumen bzw. in der Nähe von Hauptlaufrichtungen (Türen, Durchgänge usw.) ist nicht zulässig.
■ Das Gerät darf nicht in Feuchträumen betrieben oder gelagert werden.
■ Die Kraftstation „Prisma“ sollte auf einem ebenen, schlagfesten Untergrund aufgestellt werden. Legen Sie zur Stoßdämpfung

Montagehinweise

• Bitte prüfen Sie sofort nach Erhalt, ob alle zum Lieferumfang gehörenden Teile vorhanden sind (s. Checkliste) und ob Transportschäden vorliegen. Sollte es Anlaß für Beanstandungen geben, wenden Sie sich bitte an Ihren Fachhändler.

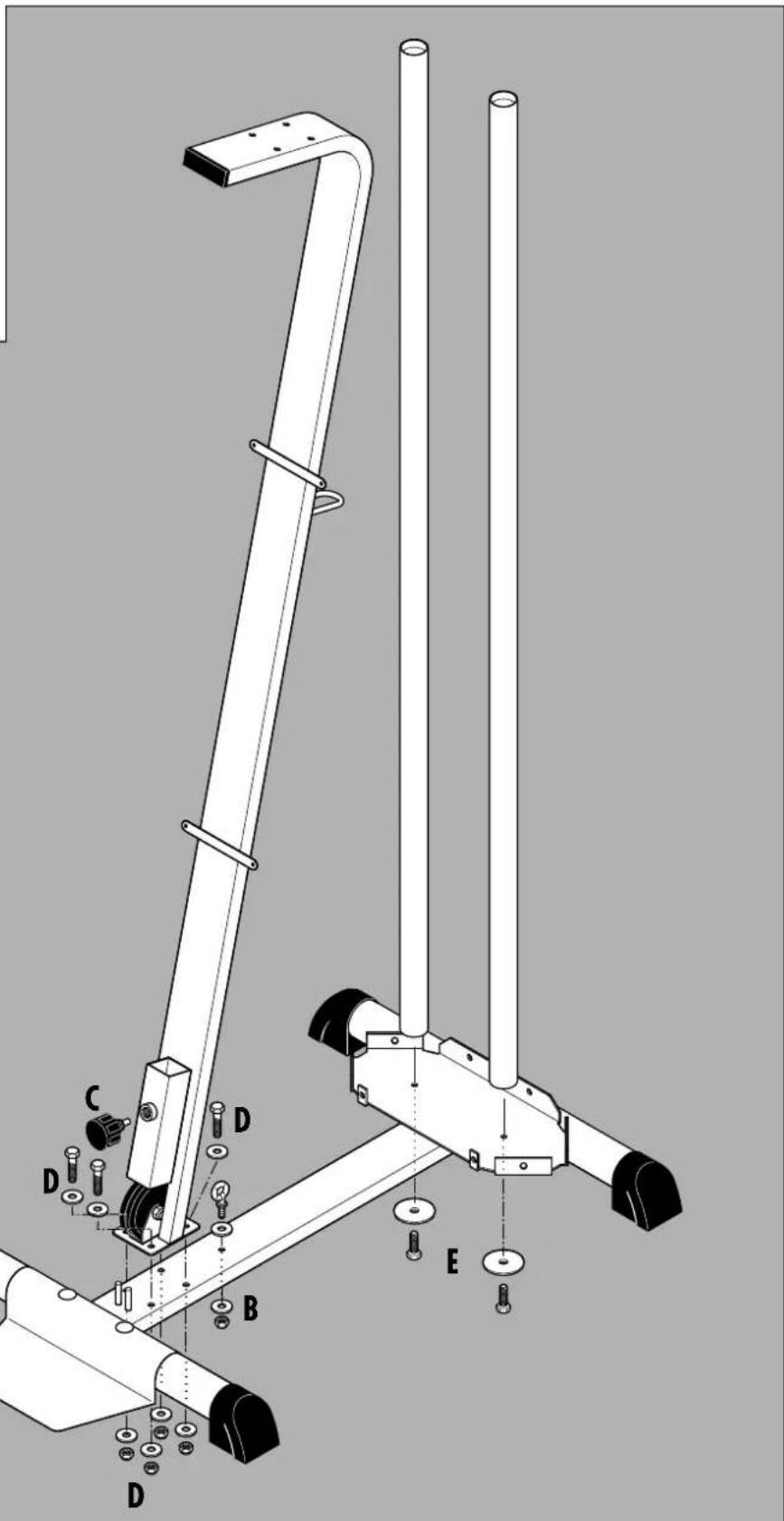

  ■ Sehen Sie sich die Zeichnungen in Ruhe an, und montieren Sie das Gerät entsprechend der Bilderfolge. Innerhalb der einzelnen Abbildungen ist der Montageablauf durch Großbuchstaben vorgegeben, ggf. weist eine Textmarke auf eine weiterführende schriftliche Erklärung hin.
  Das für einen Montageschritt notwendige Verschraubungsmaterial ist in der dazugehörigen Bildleiste dargestellt. Setzen Sie das Verschraubungsmaterial exakt entsprechend der Abbildungen ein. Alles erforderliche Werkzeug finden Sie im Kleinteilebeutel.

schädigte oder verschlissene Bauteile sofort aus und entziehen Sie das Gerät bis zur Instandsetzung der Benutzung. Verwenden Sie im Bedarfsfall nur Original Kettler-Ersatzteile.
■ Im Zweifelsfall und bei Fragen wenden Sie sich bitte an Ihren Fachhändler
■ Führen Sie bei regelmäßigem und intensivem Trainingsbetrieb ca. alle 1-2 Monate Kontrollen aller Geräteteile, insbesondere der Schrauben und Muttern durch.
■ Weisen Sie anwesende Personen (insbesondere Kinder) auf mögliche Gefährdungen während der Übungen hin. Dies gilt im besonderen Maße für den Bewegungsbereich der Gewichte.
■ Lassen Sie vor Aufnahme des Trainings durch Ihren Hausarzt klären, ob Sie gesundheitlich für das Training mit diesem Gerät geeignet sind. Der ärztliche Befund sollte Grundlage für den Aufbau Ihres Trainingsprogramms sein. Falsches oder übermäßiges Training kann zu Gesundheitsschäden führen.
■ Beachten Sie auch unbedingt die Hinweise zur Trainingsgestaltung in der Trainingsanleitung.

geeignetes Puffermaterial unter (Gummimatten, Bastmatten oder dgl.). Vermeiden Sie harte Aufschläge der Gewichte.

■ Die Kraftstation „Prisma“ ist als Trainingsgerät für Erwachsene konzipiert und keinesfalls als Kinderspielgerät geeignet. Bedenken Sie, daß durch das natürliche Spielbedürfnis und Temperament von Kindern oft unvorhergesehene Situationen entstehen können, die eine Verantwortung seitens des Herstellers ausschließen. Wenn Sie dennoch Kinder an das Gerät lassen, sind diese auf die richtige Benutzung hinzuweisen und zu beaufsichtigen.

■ Verwenden Sie zur Säuberung und Pflege umweltfreundliche, keinesfalls aggressive oder ätzende Mittel.

■ Die Montage des Geräts muß sorgfältig und von einer erwachsenen Person vorgenommen werden. Nehmen Sie für die Montage die Hilfe mindestens einer zweiten Person in Anspruch.
■ Bitte verschrauben Sie zunächst alle Teile lose und ziehen Sie die Schraubverbindungen erst nach Abschluß des Montageschrittes fest an.
■ Die Schraubverbindung zum Befestigen der Polster ohne Druck eindrehen, da sich andernfalls die Muttern im Polsterbrett lösen können.
Achten Sie bitte darauf, daß die Seile vorschriftsmäßig und fest verknotet sind.
Aus fertigungstechnischen Gründen behalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.

"Prisma", art. no. 7709-600

„Prisma“, Art.-No. 7709-600

„Prisma“, Art.-Nr. 7709-600

„Prisma“, Art.-No. 7709-600

Checkliste (Packungsinhalt)

GB Checklist (contents of packaging)
F Liste de vérification (contenu de l'emballage)
NL Checklijst (verpakkingsinhoud)

S Checklista (förpackningsinnehåll)
E Lista de control (contenido del paquete)
① Lista di controllo (contenuto del pacco)

	1			1
				1
				1
		1
				1
		1
				1
		1
				1
		1
				1
		1
				1
		1
				1
		1
	2			1
				1

	12			2		M8x50	1
				1		M8x70	2
	1			1
	1			2		m0x90	2
	1			1		10	2
	2		3,7m	1		18x75	2
	2		3,4m	2		ø12	16
	1		[2758]13/6,6	2		ø16	16
	2		SW10	16		ø25	12
	1		ø14	2		ø45	4
	1		3,9x13	2
	1		M5x20	8		ø21	2
	1		M6x16	16			10
	1		M8x30	4			7
							1
	5		M8x45	5

1

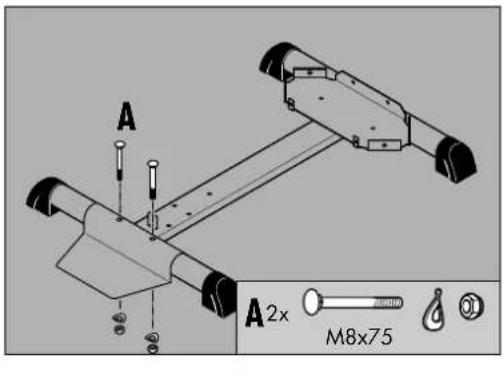

A A2x M8x75

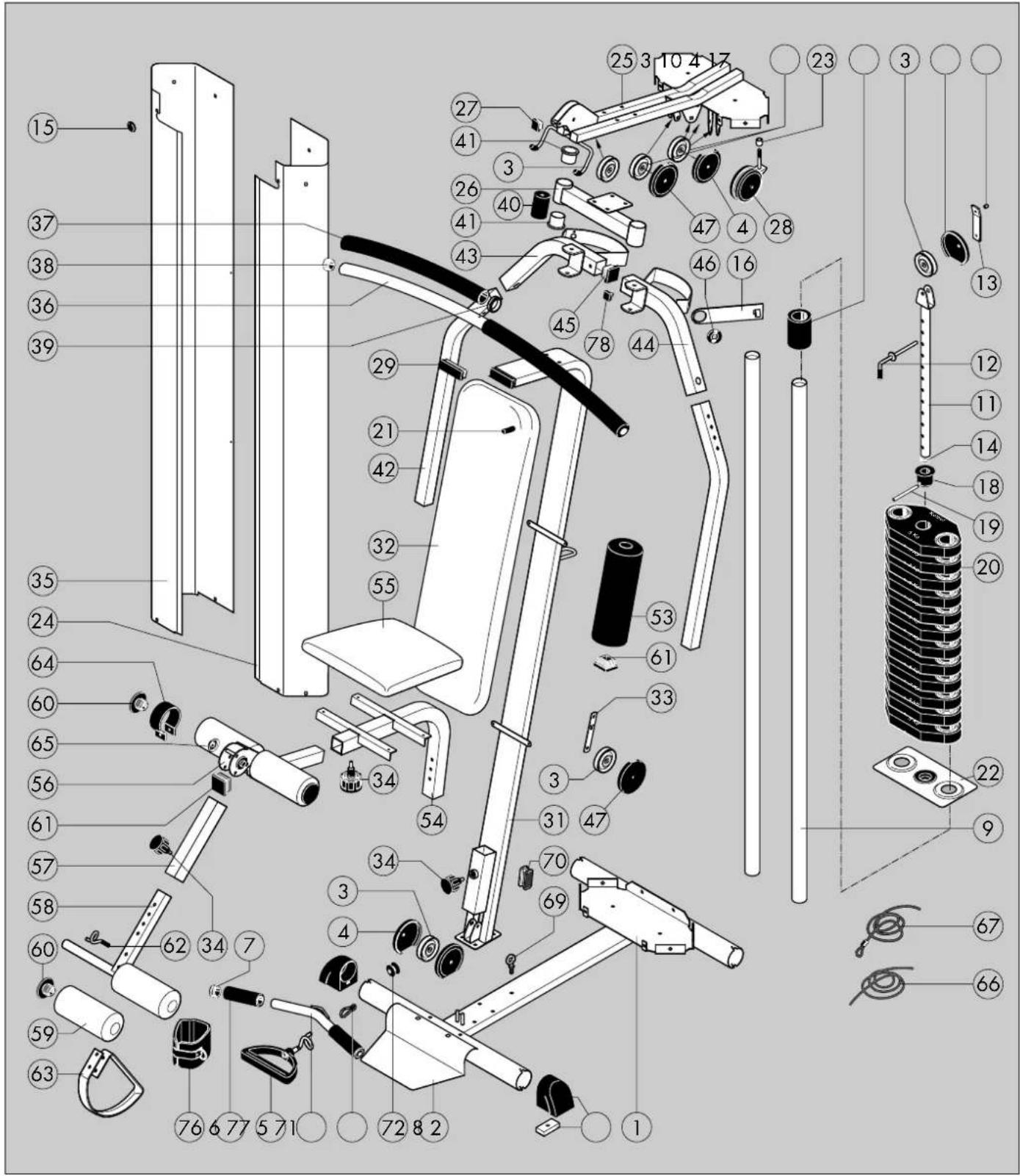

Teil Bezeichnung Stück Ersatzteil-Nr.

Nr. für 7709-600

S Reservdelsritning och -förteckning
E Designación y lista de las piezas de recambio
① Disegno ed elenco dei pezzi di ricambio

(silber/schwarz)

1 Bodenträger 1 94313747
2 Fußkappe für ø60mm 4 94601775
3 Seilrolle 9 70132001
4 Deckscheibe (große Aussparung) 6 70132030
5 Zugrohr (kpl. mit Stopfen für ø25mm und Griffschläuchen) 1 94310754
6 Griffschlauch 130mm 2 10118011
7 Stopfen für ø25mm 2 10100030
8 T rittblech 1 94313749

9 Führungsrohr 2 94313311

10 Gummipuffer 2 40809002
11 Gewichtsaufnahmerohr mit Fußstopfen für ø25mm 1 97100165
12 Sicherungsstift 194310941
13 Lasche mit Radnabenbuchse 1 97100306

14 Fußstopfen für ø25mm 1 10122028
15 Abdeckkappe 13/6,6mm 2 10101029
16 Seilführung 2 70133265
17 Radnabenbuchse 1 10116011
18 Führungsstück 1 10122106
19 Bolzen 1 97200641
20 Gewicht 5kg (kpl. mit Führungsbuchsen und Sicherungsringen)	12	62000320
21 Tauchkappe ø7,5x35mm	2 10101024
22 Lagerbrille (kpl. mit Führungsring und Sicherungsring)	1 94310960
23 Distanzrohr ø14x2,75x15mm	2 97200543
24 Abdeckblech (links)	1 94313742
25 Firsteinheit mit Stopfen f. VKT 25mm	1 94313789
26 Butterfly-Lagerung mit Buchsen	1 94313739
27 Stopfen f. VKT 25mm	2 10100046
28 Umlenkgabel	1 97200328
29 Stopfen für 80x25mm	1 70127861
31 Standrohr mit Stopfen für 80x25mm	1 94313790
32 Rückenpolster	1 94360217
33 Strebe für Doppelrollenführung	2 97200230
34 Drehgriffschraube mit Rasterstift	5 91170291
35 Abdeckblech (rechts)	1 94313744
36 Latissimusstange (kpl. mit Stopfen für ø30mm, Griffschläuchen und Seilrolle, mont.)	1	94311992-20
37 Griffschlauch 530mm	2 10118041
38 Stopfen für ø30mm	2 10100124
39 Seilrolle (Latissimusstange)	1 70132035
40 Achsführung Gelenkeinheit	2 11310020
41 Buchse für Butterfly-Lagerung	4 70132025
42 Einsteckrohr Butterfly mit Stopfen für VKT 35mm	2 97001972
43 Butterflybügel rechts (kpl. mit Stopfen für VKT40mm, VKT-Puffer, Seilschoner, Seilführung und Buchsen)	1	94313704
44 Butterflybügel links (kpl. mit Stopfen für VKT40mm, VKT-Puffer, Seilschoner, Seilführung und Buchsen)	1	94313702
45 Stopfen f. VKT 40mm	2 10100081
46 Seilschoner	2 70133270
47 Deckscheibe (kleine Aussparung)	6 70132040
53 Griffpolster 240mm	2 10118045
54 Sitzträger	1 94313737
55 Sitzpolster	1 94360213
56 Schaftrohr (kpl. mit Tellerstopfen für ø25mm und Stopfen für VKT35mm)	1 94313708
57 Schwenkrohr	1 94313709
58 Polsteraufnahme mit Tellerstopfen für ø25mm	1 97100163
59 Fußpolster 190mm	4 10118044
60 Tellerstopfen für ø25mm	4 10100044
61 Stopfen für VKT35mm	3 10100047
62 Seilöse	1 94313222
63 Excenter	1 94313694
64 Beincurlerabdeckung	1 70132265
65 Abdeckkappe	2 70130860
66 Polyesterseil 3400mm	2 10123025
67 Seil 3700mm mit Öse	1 94313786
69 Ringschraube kpl. (M8x38mm)	1 94310938
70 Verstellacht 2 70132290
71 Karabinerhaken	1 42902001
72 Anschlag für Seileinzug	2 70132245
76 Beinschlaufe	1 67000012
77 Griff mit Seilhaken	1	94311962-20
78 Vierkantpuffer	2 10122005
79 Schraubenbeutel	1 94380314

Geben Sie bei Ersatzteilbestellungen bitte die vollständige Artikelnummer, die Ersatzteilnummer, die benötigte Stückzahl sowie die auf der Rückseite aufgestempelte Kontrollnummer an.

Bestellbeispiel: Art.-Nr. 7709-600/Ersatzteil-Nr. 10122005/ Stück /Kontroll-Nr: ......

Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und geliefert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist dieses durch den Zusatz „mit Verschraubungsmaterial“ bei der Ersatzteilbestellung anzugeben.
