BEDIENUNGSANLEITUNG Avior R KETTLER

Montageanleitung Heimtrainer "AVIOR R"

Art.-Nr. HT1004-300

Wichtige Hinweise

Bitten Sie diee Anweisung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise fur ihre Sicherheit sowie den Gebrauch und die Wartung des Gerates Bewahren Sie diee Anleitung zur Information bzw. fur Wartungsarbeiten oder Ersatzteilbestellungen sorgfaltig auf.

Zu Ihrer Sicherheit

GEFAHR! Weisen Sie anwesende Personen (insbesondere Kinder) auf mögliche Gefährdungen während der Übungen hin.
GEFAHR! Nehmen Sie niemals Eingriffe an Ihr Stromnetz selbst vor, beauftragen Sie ggf. qualifiziertes Fachpersonal.
GEFAHR! Bei allen Reparatur-, Wartungs- und Reinigungsrarbeiten unbedingt den Netzadapterziehen.
GEFAHR! Halten Sie während der Montage des Produktes Kinder fern (Verschluckbare Kleinteile).
GEFAHR! Systeme der Herzfrequenzüberwachung konnen ungenau sein. Übermäßiges Trainieren kann zu einem ernsthaften gesundheitlichen Schaden oder zum Tod führen. Beenden Sie bei Schwindel- oder Schwächegefühl soaring das Training.
WARNING! Das Gerätarf nur für seinen bestimmungsgemänen Zweck verwendet werden, d.h. für das Körpertraining erwachsener Personen.
WARNING! Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch nicht bestimmungsgemäßigen Gebrauch verursicht werden.
WARNING! Beachen Sie auch unbedingt die Hinweise zur Trainingsgestaltung in der Trainingsanleitung.
WARNING! Bei Verlust des Pulssignals wird die Leistung vom Gerät ca. 60 Sekunden lang konstant bleiben und dann langsam heruntergeregt. Prüfen Sieitte Ihr Pulsmessystem (Ohrclip, Handpuls oder Brustgurt), sodass das Pulssignal von der Elektronik wieder erfasst werden kann.
WARNING! Alle elektrischen Geräte senden beim Betrieb elektramagnetische Strahlung aus. Achten Sie daraufuf, besonder strahlungsintensive Geräte (z. B. Handys) nicht in direkter Nähe des Cockpits oder der Steuerungselektronik abzustellen, da sonst Anzeigewerte verfällt stenden konnten (z. B. Pulsmessung).
WARNING! Achten Sie unbedingt daraufauf, daß die Anschlussleitung nicht eingeklemmt oder zur „Stolperfalle" wird.
WARNING! Das Trainingsgerät ist ausschließlich für den Heimgebrauch bestimmt.
- Sie trainieren mit einem Gerät, das Sicherheitstechnisch nach neusten Erkenntnissen konstruiert wurde. Mögliche Gefahrenstellen, die Verletzungen verursichen können, sind bestmöglich vermieden und abgesichert.
- Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, usw.) können Gefahren für den Benutzer entstehen.
- Beschädigte Bauteile können ihre Sicherheit und die Lebensdauer des Gerätes beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschissene Bauteile sofort aus und entziehen Sie das Gerät bis zur Instandsetzung der Benutzung. Verwenden Sie im Bedarfsfall nur Original Kettler-Ersatzteile.
- Führn Sie bei regelmäßigem und intensivem Trainingsbetrieb ca. alle 1 bis 2 Monate Kontrollen aller Geräteile, insbesondere der Schrauben und Muttern durch. Dies gilt insbesondere für die Sattel und Griffbügelbefestigung.
- Um das konstruktiv vorgegebene Sicherheitsniveau dieges Gerätes langfristig garantieren zu können, sollte das Gerät regelmäßig vom Spezialisten (Fachhandel) geprüft und gewartet werden (einal mal im Jahr).
- Das Netzeil besteht eine Netzspannung von 230 V, 50 Hz. Verbinden Sie das Netzeil mit einer Schutzkontakt-Steckdose.

Zur Handhabung

VORSICHT! Eine Verwendung des Gerätes in direkter Höhe von Feuchträumen ist wegen der damit verbundenen Rostbildung nicht zu empfehlen. Achten Sie auch darauf, dass keine Flüssigkeiten (Geträne, Schweiss,

• Das Trainingsgerätarf nur mit der von Kettler mitgelieferten Spannings-versorgung benutzt werden.
• Verwenden Sie keine Mehrfachsteckdosen zum Anschluss! Bei Verwendung einer Veränderungsleitung muß diese den VDE-Richtlinien entsprechen.
• Ziehen Sie bei längerem Nichtgebrauch den Netzadapter des Gerätes aus der Steckdose.
• Lassen Sie vor Aufnahme des Trainings durch ihren Hausarzt klären, ob Sie gesundheitlich für das Training mit diesen Gerät geeignet sind. Der arztliche Befund sollte Grundlage für den Aufbau Ihres Trainingsprogrammes sein. Falsches oder überfälligiges Training kann zu Gesundheitsschäden führen.
• Alle hier nicht beschriebenen Eingriffe / Manipulationen am Gerät können eine Beschädigung hervorrufen oder auch eine Gefährung der Person bedeuten. Weitergehende Eingriffe sind nur von geschultem Fachpersonalzulässig.
• Beachten Siedieallgemeinen Sicherheitsbestimmungenund -vorkehrungen fur den Umgang mit elektrischen Geräten
• Unsere Produkte unterliegen einer ständigen, innovativen Qualitätssicherung.
  Darus resultierende, technische Änderungen gehalten wir uns vor.
  Im Zweifelsfall und bei Fragen wenden Sie sichitte an ihren Fachhander.
• Das Trainingsgerät muss auf einem waagerechten Untergrund aufgestellt werden.
• Der Standort des Gerats muß so gewählt werden, daß ausreichende Sicherheitsabstände zu Hindernissen gewährleistet sind. In unmittelbarer Höhe von Hauptlaufrichtungen (Wege, Tore, Durchgänge) sollen das Aufstellen unterbleiben. Der Sicherheitsstand muss umlaufend mindestens 1 mtr. größer als der Übungsbereich sein.
• Stellen Sie den Sitz so ein, dass Sie die für ihre individuelle Körpergroße komfortable Trainingsposition finden.
• Achten Sie bei der Montage des Produktes auf die empfohlenen Drehmomentangaben (M = xx Nm).
• Der Sitztrainer entspricht der Klasse HB der DIN EN 20957-1/5. Es ist dementsprechend nicht für den therapeutischen Einsatz geeignet.

usw.) auf Teile des Gerätes gelangen. Dies konnte zu Korrosionen führen.

• Der Heimtrainer simuliert das Fahrtradtraining.

D

• Stellen Sie sichere, daß der Trainingsbetrieb nicht vor der ordnungsgemänen Ausführung und Überprüfung der Montage aufgenommen wird.
  Das Trainingsgerät ist für Erwachsene konzipiert und keinesfalls als Kinderspielgerät geeignet. Bedenken Sie, daß durch das natürliche Spielbedürnis und Temperament von Kindern oft unvorhergesehene Situationen entstehen können, die eine Verantwortung seitens des Herstellers ausschreiben. Wenn Sie Kinder dennoch an das Gerät halten, sind diese auf die richtige Benutzung hinzuweisen und zu beaufsichtigen.
• Machen Sie sich vor Trainingsbeginn mit den einzelnen Funktionen des Gerätes vertraut.
• Ein eventuell auftretendes leises, bauartbedingtes Gerausch beim Auslauf der Schwungmasse hat keine Auswirkung auf die Funktion des Trainingsgerätes. Eventuell auftretende Gerausche beim Rückwartstreten der Pedalarme sind technisch bedingt und ebenfalls absolut unbedenklich.
• Das Gerät verfügbar über ein magnetisches Bremssystem.
• Bei dem Gerät handelt es sich um ein drehzahlunabhängig arbeitendes Trainingsgerät.
• Es ist darauf zu achten, dass niemals Flüssigkeit in das Geräteinnere oder in die Elektronik des Gerätes gelangt. Dies gilt auch für Körperschwe!

Montagehinweise

GEFAHR! Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, halten Sie z. B. kein Werkzeug umherliegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgehen konnen. Bei Folien/Kunststoffluten für Kinder Erstickungsgefahr!
- Bite prüfen Sie, ob alle zum Lieferumfang gehörenden Teile vorhanden sind (s. Checkliste) und ob Transportschäden vorliegen. Sollete es Anlaß für Beanstandungen geben, wenden Sie sichitte an ihren Fachhändler.

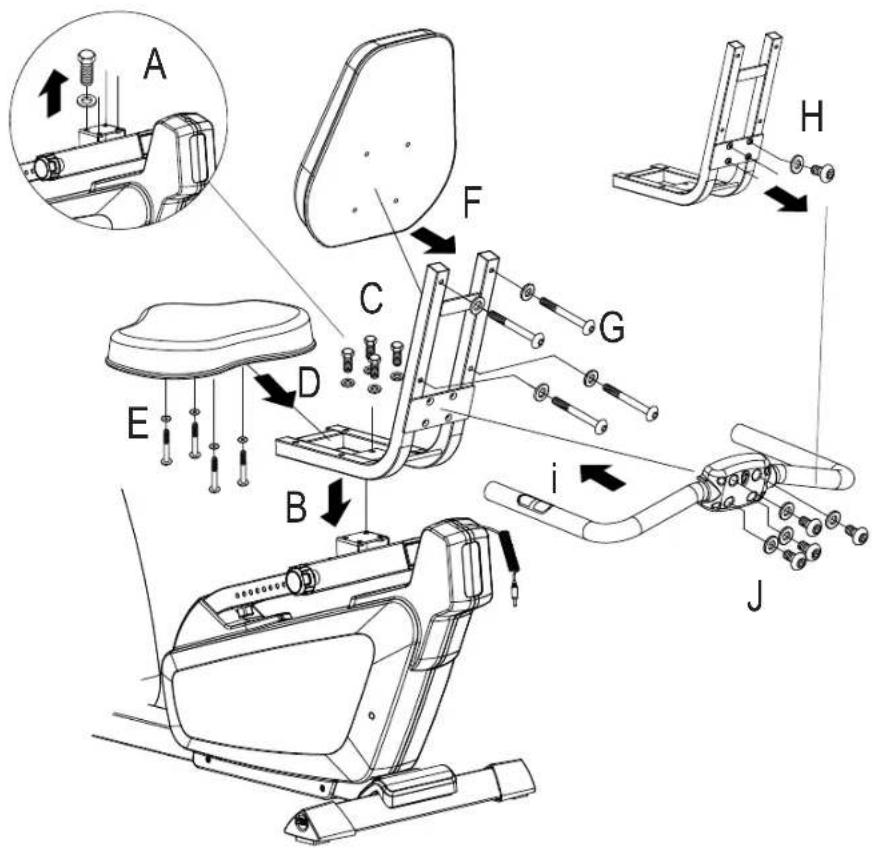

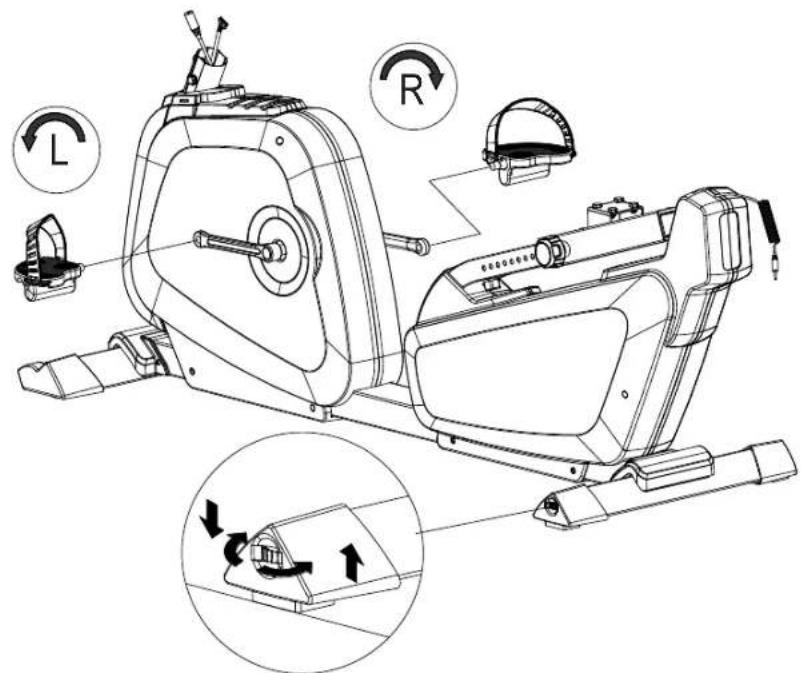

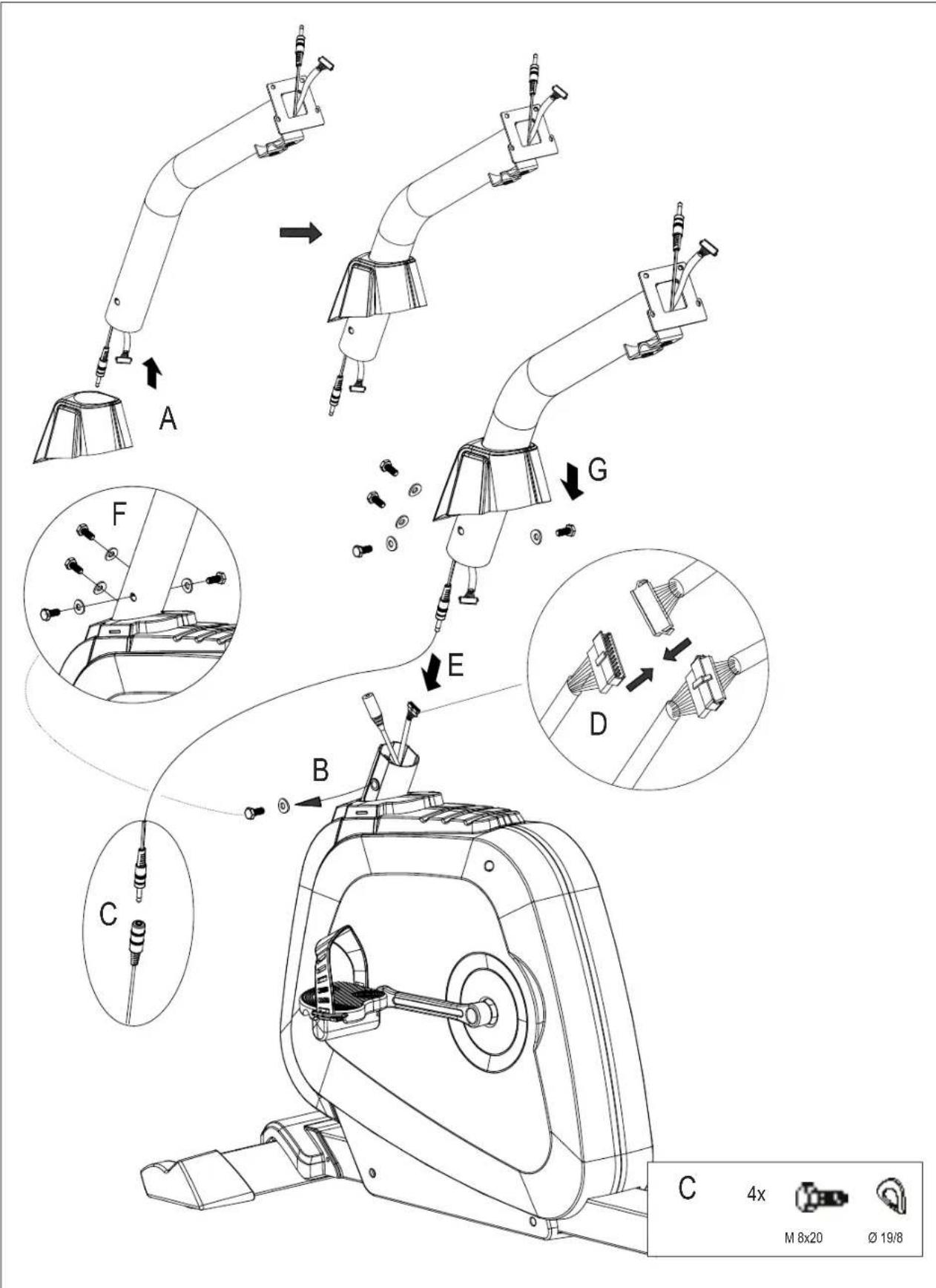

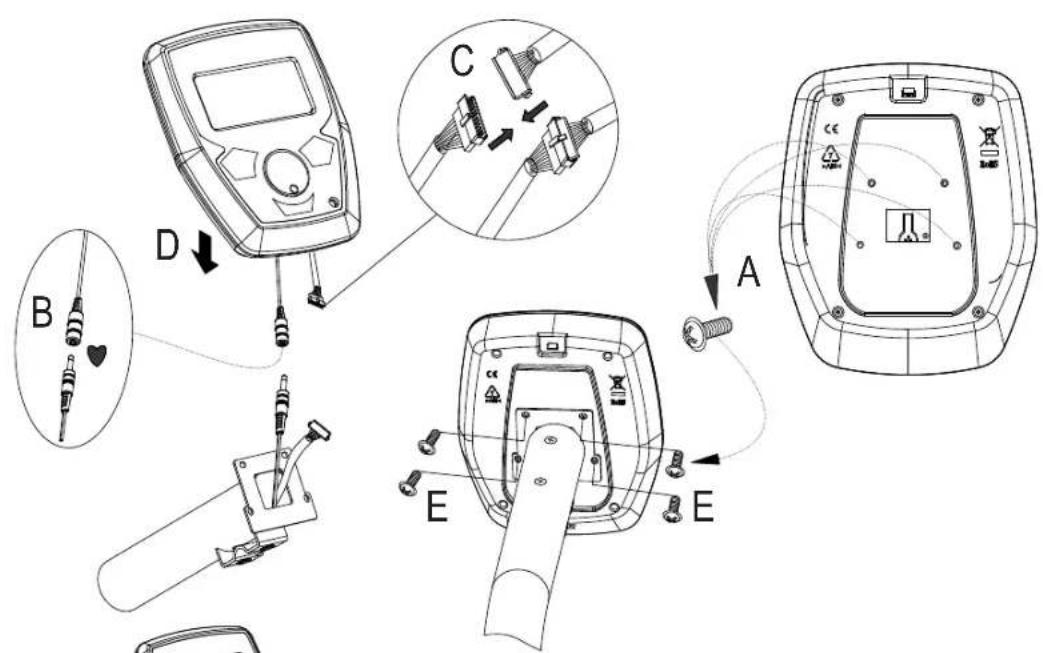

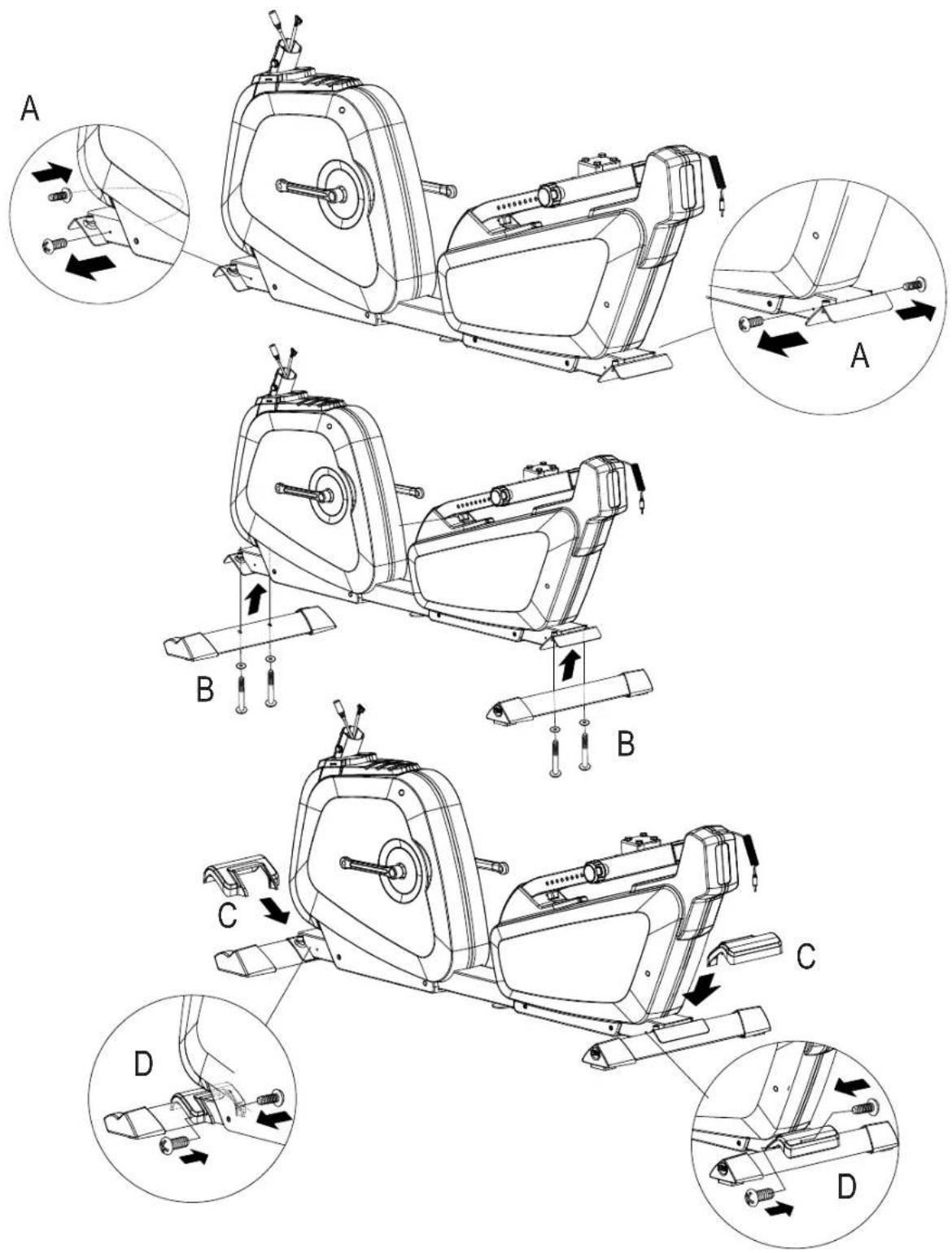

- Sehen Sie sich die Zeichnungen in Ruhe an, und montieren Sie das Gerät entsprechend der Bilderfolge. Innerhalb der einzelnen Abbildungen ist der Montageablauf durch Großbuchstaben vorgegeben.
- Die Montage des Gerätes muß sorgfällig und von einer erwachsenen Person vorgenommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren technisch begaben Person in Anspruch.
- Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie davon sorgfältig und umsichtig bei der Montage des Gerätes vor!
- Das für einen Montageschrift notwithstanding Verschraubungsmaterial ist in der dazugehörigen Bildleiste dargestellt. Setzen Sie das Verschraubungsmaterial exakt entspruchend der Abbildungen ein.

Ersatzteilbestellung Seite 14-15

Geben Sie bei Ersatzteilbestellungenitte die vollständige Artikelnummer, die Ersatzteilnummer, die benöttige Stuckzahl und die Seriennummer des Gerätes (siehe Handhabung) an.

Bestellbeispel: Art.-Nr.HT1004-300 / Ersatzteil-Nr. 68003517 / 1 Stück / SerienNr.:

www.kettlersport.com

Entsorgungshinweis

KETTLER-Produkte sind recyclebar. Führn Sie das Gerät am Ende der Nutzungsdufer einer sachgerechten Entsorgung zu (ortliche Sammelstelle).

• Kontrollieren Sie vor jeder Benutzung des Gerätes immer alle Schraub-und Steckverbindungen sowie die jeweiligen Sicherungseinrichtungen auf ihren korrekten Sitz.
• Tragen Sie bei der Benutzung geeignetes Schuhwerk (Sportschuhe)..

• Wahlend des Trainingsarf sich niemand im Bewegungsbereich der trainierenden Person befinden.

• Bitte verschrauben Sie zunachst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Drehen Sie die selbstsicherden Muttern bis zum spürbaren Widerstand zuerst mit der Hand auf, anschließendziehen Sie sie gegen den Widerstand (Klemmsicherung) mit einem Schraubenschlussel richtig fest. Kontrollieren Sie alle Schraubverbindungen nach dem Montageschrift auf festen Sitz. Achtung: wieder geloste Sicherheitsmuttern werden unbrauchbar (Zerstörung der Klemmsicherung) und sind durch Neue zu ersetzen..
  Aus fertigungstechnischen Gründen behalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.

Schraubverbindung regelmäßig kontrollieren

Checkliste (Packungsinhalt)

-EN- Checklist (contents of packaging)
-FR-Checklist (verpakkingsinhoud)

4x M8x20 / Φ19x8 4x M8x20 / Φ19x8 2x M5x12 2x M5x12	Stck. 1
	1
	1
	1
4x M8x16 / Φ16x8	1
	1
2x M5x12 2x M8x16 / Φ16x8	1

	1
	1
	1
	1
	1

29

Pos. 43

	M 8 x 60	4
	M 8x50	8
	∅ 19/8	12
	2,9x16	4

1

B

4x
M8x60=15Nm

019/8

A/D
2x2
M5x12

2

3

A/C

4x

M 8x16

019/8

E.

4x

M 8x50

19/8

D.

4x

M 8x50

019/8

i/J

4x

M8x16

0 16/8

4

5

A/E

4x

M5x12

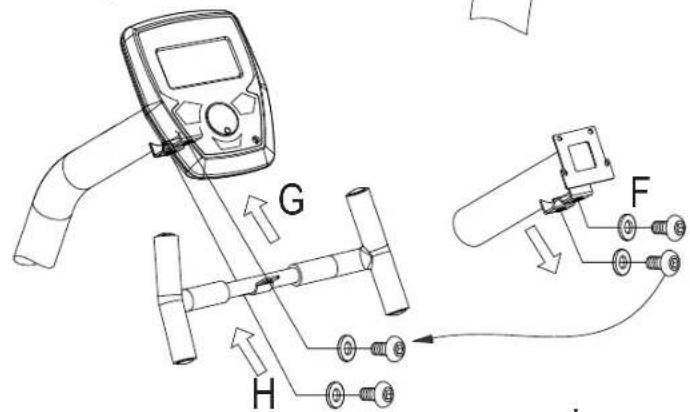

F/H

2x

M7x30

012/8,3

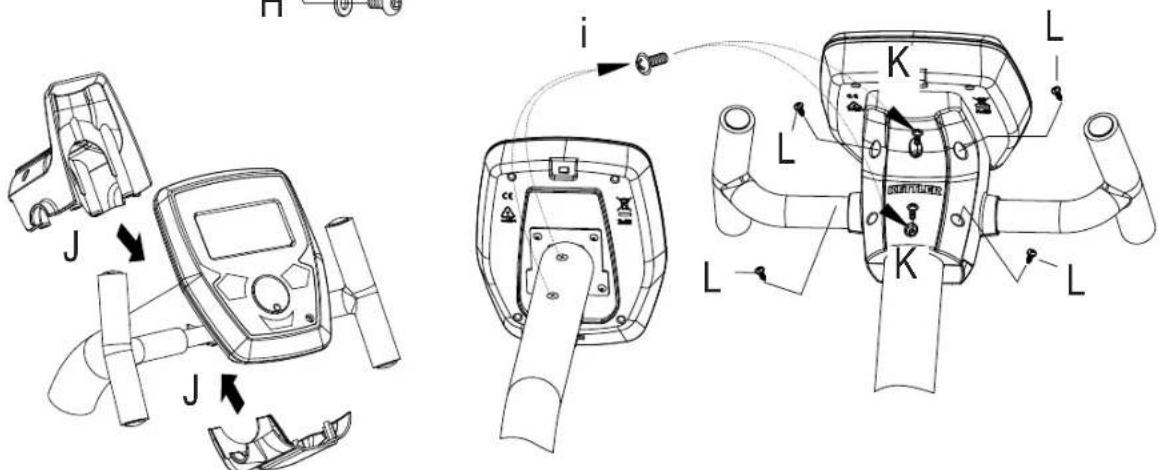

i/K

2x

M5x12

L

4x

2.9x16

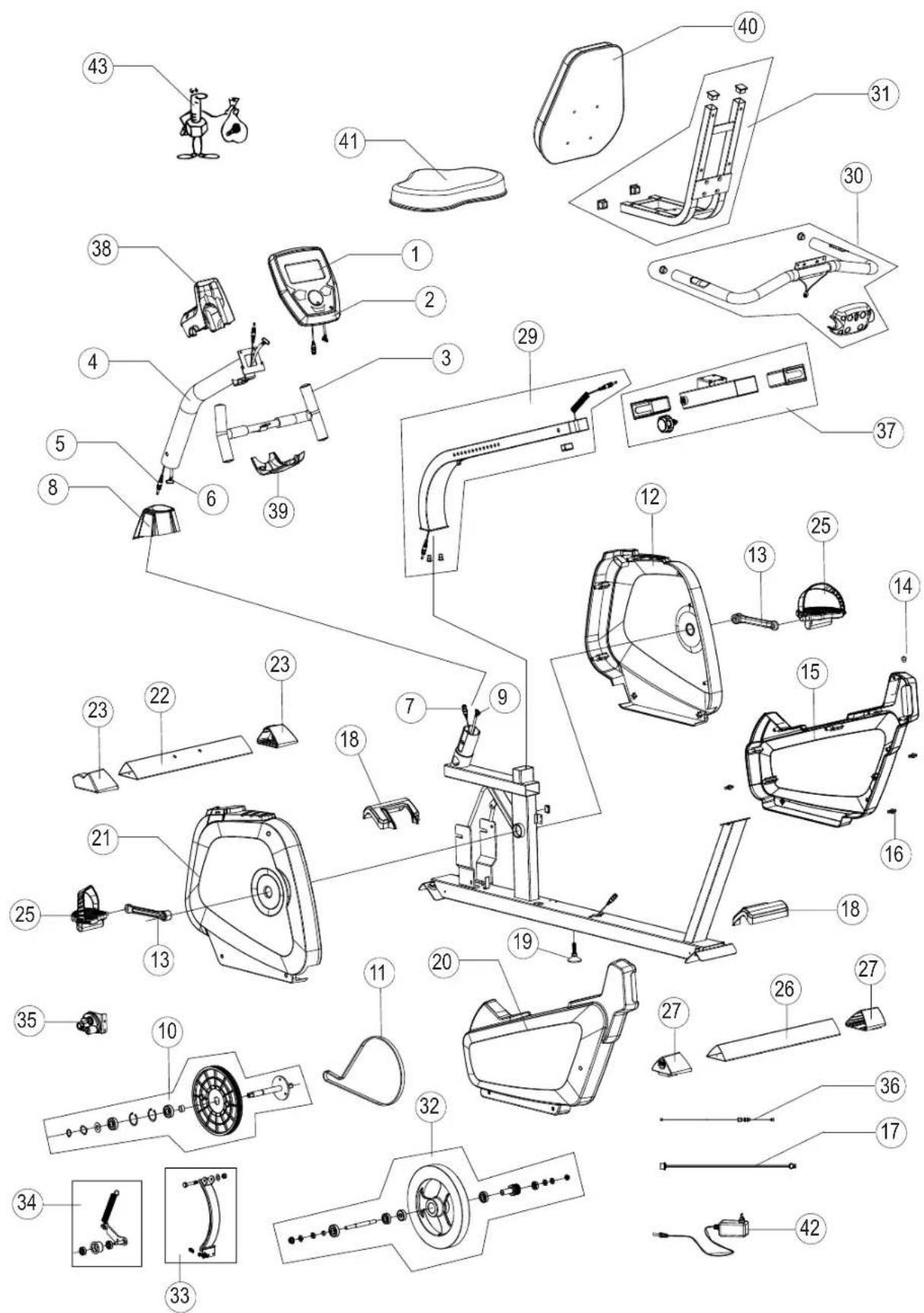

Ersatz / Bauteilzeichnung

Ersatz / Bauteilbestellung

-EN - Spare parts order
-FR-Commandede piocedesrechange

AVIOR R HT1004-300
①	1x	68009360 X
②	1x	68009361
③	1x	68009200
④	1x	68009450
⑤	1x	68009202
⑥	1x	68009203
⑦	1x	68009204
⑧	1x	68009451
⑨	1x	68009206
⑩	1x	68009016
⑪	1x	68009207 X
⑫	1x	68009452
⑬	1x	68009369 X
⑭	1x	68009209
⑮	1x	68009453
⑯	4x	68009211
⑰	1x	68009212 X
⑱	1x	68009454
⑲	1x	68009226
⑳	1x	68009455
⑴	1x	68009456
⑵	1x	68009366

AVIOR R HT1004-300
23	1x	68009018 X
25	1x	68009371 X
26	1x	68009372
27	1x	68009021 X
29	1x	68009213
30	1x	68009457
31	1x	68009458
32	1x	68009058
33	1x	68009139
34	1x	68009216
35	1x	68009217 X
36	1x	68009218 X
37	1x	68009459
38	1x	68009460
39	1x	68009461
40	1x	68009222
41	1x	68009223
42	1x	68009376 X
43	1x	68009462 X

• DE - Farbliche Abweichungen bei Nachbestellungen sind möglich und stellen

keinen Reklamationsgrund dar.

Die mit X gekennzeichneten Bauteile sind als Ersatzteile lagermässig verfügbar
