BEDIENUNGSANLEITUNG PCPVS605HLAL CANDY

DE BEDIENUNGS- UND INSTALLATIONSANLEITUNG

70 mini TABLE Cloison

PROBLEMES ET SOLUTIONS

70 mini TABLE Cloison

70 mini TABLE Cloison

• . Sicherheitshinweise p. 36
• . Installation - Anschluß ans Stromnetz p. 36
• . Installation - Einbau p. 37
• / 39 BEDIENUNGSANLEITUNG . Empfehlungen - Einige Sicherheitshinweise p. 40
• . Technische Daten p. 41
• . Die verschiedenen Kochfelder p. 42
• . Das Kochgeschirr p. 42
• . So bedienen sie die Kochfelder p. 43
• . Reinigung and Pflege p. 44

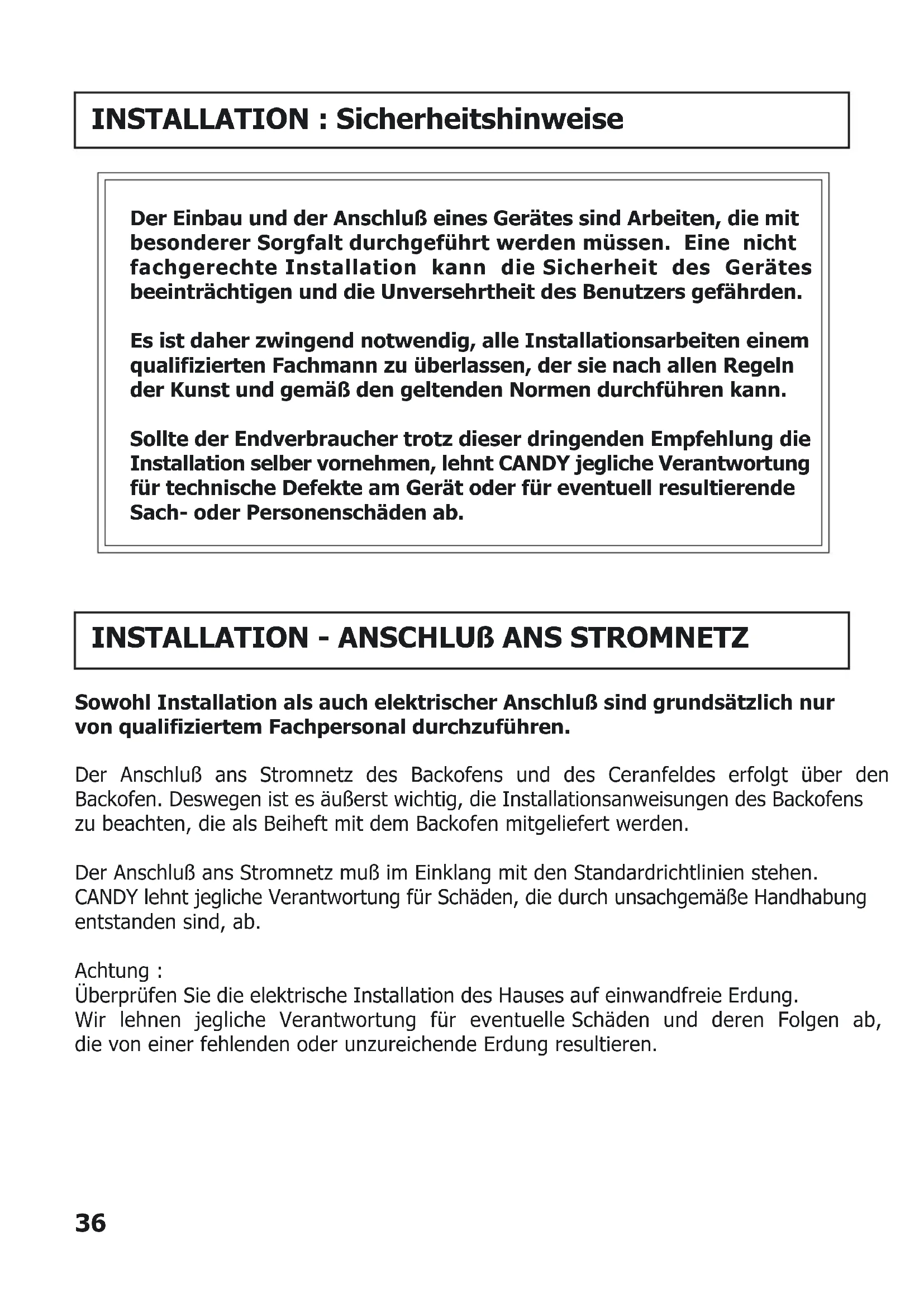

• . Problemlösungen INHALTSVERZEICHNIS36 INSTALLATION - ANSCHLUß ANS STROMNETZ Sowohl Installation als auch elektrischer Anschluß sind grundsätzlich nur von qualifiziertem Fachpersonal durchzuführen. Der Anschluß ans Stromnetz des Backofens und des Ceranfeldes erfolgt über den Backofen. Deswegen ist es äußerst wichtig, die Installationsanweisungen des Backofens zu beachten, die als Beiheft mit dem Backofen mitgeliefert werden. Der Anschluß ans Stromnetz muß im Einklang mit den Standardrichtlinien stehen. CANDY lehnt jegliche Verantwortung für Schäden, die durch unsachgemäße Handhabung entstanden sind, ab. Achtung : Überprüfen Sie die elektrische Installation des Hauses auf einwandfreie Erdung. Wir lehnen jegliche Verantwortung für eventuelle Schäden und deren Folgen ab, die von einer fehlenden oder unzureichende Erdung resultieren. Der Einbau und der Anschluß eines Gerätes sind Arbeiten, die mit besonderer Sorgfalt durchgeführt werden müssen. Eine nicht fachgerechte Installation kann die Sicherheit des Gerätes beeinträchtigen und die Unversehrtheit des Benutzers gefährden. Es ist daher zwingend notwendig, alle Installationsarbeiten einem qualifizierten Fachmann zu überlassen, der sie nach allen Regeln der Kunst und gemäß den geltenden Normen durchführen kann. Sollte der Endverbraucher trotz dieser dringenden Empfehlung die Installation selber vornehmen, lehnt CANDY jegliche Verantwortung für technische Defekte am Gerät oder für eventuell resultierende Sach- oder Personenschäden ab. INSTALLATION : Sicherheitshinweise37 Das Möbel oder die Arbeitsplatte, in die das Ceranfeld eingebaut werden soll, sowie die Wände der angrenzenden Möbel müssen aus hitzebeständigem Material bestehen. Insbesondere bei Schränken aus Furnierholz müssen die verwendeten Klebstoffe hitzebeständig sein, um Verformungen und Enltleimungen zu vermeiden. Installation: Der Abstand des Gerätes zu den angrenzenden Wänden muß mindestens 5 cm betragen. Mit dem Ceranfeld wird ein Dichtungsstreifen mitgeliefert. Beim Einbau des Gerätes : . drehen Sie das Gerät mit dem Glas nach unten um Schützen Sie dabei die Glasoberfläche! . kleben Sie den Dichtungsstreifen rund um das Gerät achten Sie auf einen einwandfreien Sitz des Dichtungsstreifens, um das Durchsickern von Feuchtigkeit in das untenstehende Möbel zu verhindern. Geräteboden Ceranfeld mit der Glasoberfläche nach unten Glasoberfläche Dichtungsstreifen p. 45

INSTALLATION - EINBAU38

Einbau : Die Abmessungen des Ausschnitts in der Arbeitsplatte bzw. im Schrank : Länge 560 mm Breite 490 mm ANSCHLUß ZWISCHEN CERANFELD UND BACKOFEN Nur Einbaubacköfen mit der Bezeichnung "FPC ...", sind mit Schaltknöpfen versehen, welche die Steuerung von Ceranfeldem ohne Schalter ermöglichen. Folgende Geräte lassen sich also miteinander kombinieren. Backöfen Ceranfelder ohne Steuerknöpfe FPC 612 F PVS 604 HL / PVS 605 HL / PVS 606 HL FPC 825 F PVS 604 HL / PVS 605 HL / PVS 606 HL Der Backofen ist mit einem Kabelbaum mit Kompaktstecker ausgestattet, der einen schnellen Anschluß mit dem Ceranfeld ermöglicht. ANSCHLUß ZWISCHEN CERANFELD UND SCHALTBRETT MIT BEDIENKNÖPFEN Das Anschlußprinzip ist ähnlich wie oben beschrieben. Nur folgendes Modell kann mit dem Ceranfeld kombiniert werden. CC UNI V F PVS 604 HL / PVS 605 HL / PVS 606 HL

INSTALLATION - EINBAU

560 mm 490 mm 595 mm 510 mm41 mm39 Um die Geräte miteinander anzuschließen, genügt es, den Kompaktstecker und des Ceranfeldes mit dem Kompaktstecker des Backofens oder des Einbauschaltbretts zu verbinden.

1 - INSTALLATION MIT EINBAU-BACKOFEN

Die Verbindung des Ceranfeldes mit dem Backofen kann vor oder nach der Installation des Backofens erfolgen.

70 mini TABLE CloisonÖffnung500 X 10 Ceranfeld Zwischenplatte Einbau-Backofen "Öffnung" : Bedienungs- und installationsanleitung ofen "FPC".

BACKOFEN40 Die gesamte Kochfläche ist heiß, wenn das Ceranfeld benutzt wird. Die Temperatur steigt an. Die Oberflächentemperaturen sind sehr heiß, seien Sie daher sehr vorsichtig beim Berühren. Halten Sie Kinder fern. Kochen Sie niemals direkt auf dem Ceranfeld. Stellen Sie das Kochgeschirr immer in die Mitte des Kochfeldes, auf dem Sie kochen. Benutzen Sie die Kochfläche nie als Schneidebrett. Schieben Sie das Kochgeschirr nicht von Kochfeld zu Kochfeld. Lagern Sie keine schweren Gegenstände über der Kochfläche. Wenn Sie auf die Kochfläche fallen, können sie Beschädigungen herbeiführen. Benutzen Sie die Kochfläche nicht als Aufbewahrungsort für irgendwelche Gegenstände. Aluminiumfolie oder Plastikgeschirr dürfen nicht auf Kochfeldern abgestellt werden. Wenn Sie mit Fett oder Öl braten, dürfen Sie Ihren Herd nicht unbeaufsichtigt lassen. Überhitztes Fett oder Öl kann schnell Feuer fangen. In dem eher unwahrscheinlichen Fall, daß auf der Kochfläche ein Riß auftreten sollte, benutzen Sie diese nicht. Unterbrechen Sie sofort die Stromzufuhr zum Ceranfeld und setzen Sie sich mit unserem Kundendienst in Verbindung. EMPFEHLUNGEN - einige Sicherheitshinweise41

PVS604HL PVS605HL PVS606HL

ABMESSUNGEN Breite 58 cm 58 cm 58 cm Tiefe 51 cm 51 cm 51 cm Stromzufuhr und Durchmesser der Kochfelder Hinten links Hilight Hilight Hilight 1200 W - Ø140 1200 W - Ø140 1200 W-Ø140 Vorne links Hilight Hilight Hilight 1800 W - Ø180 1800 W - Ø180 2 Zonen-Feld 1200+1000 W Ø140+210 Hinten rechts Hilight Hilight Hilight 2300 W - Ø210 2 Zonen-Feld Bräterzone 1000 + 1200 W 1500 + 900 W Ø140+Ø210 Ø265X170 Vorne rechts Hilight Hilight Hilight 1200 W - Ø140 1200W - Ø140 1200 W - Ø140 Gesamtanschlußwert 6200 W 6500 W 7000 W Versorgungsspannung 220 - 240V ~ 220 - 240 V ~ 220 - 240 V ~ TECHNISCHE DATEN Alle nachfolgenden Informationen sind rein informativ. Um die Qualität der Produkte ständig zu verbessern, behält CANDY sich leichte Änderungen in Verbindung mit technischen Verbesserungen vor. Ceranfelder gemäß den Bestimmungen 73/23/CEE und 89/336/CEE.

VS 605 HL42 Das Benutzen von gutem Kochgeschirr ist sehr wichtig, um beste Ergebnisse mit Ihrem Ceranfeld zu erzielen. Benutzen Sie immer Kochgeschirr von guter Qualität mit gleichmäßig flachen Böden : Wenn das Kochgeschirr gleichmäßig flache Böden hat, verhindert es vereinzelte heiße Stellen und somit das Anbrennen der Speisen. Dicke Metalltöpfe und Pfannen ermöglichen eine gleichmäßige Verteilung der Hitze. Vergewissern Sie sich, daß der Boden des Topfes oder der Pfanne trocken ist : Vergewissern Sie sich, daß der Boden Ihres Kochgeschirrs trocken ist. Wenn Sie die Töpfe mit Flüssigkeit füllen, oder wenn Sie Kochgeschirr benutzen, das im Kühlschrank aufbewahrt wurde, vergewissern Sie sich, daß der Boden des Kochgeschirrs völlig trocken ist, bevor Sie es auf das Kochfeld stellen. Das ist eine notwendige Vorsichtsmaßnahme, um Ihr Kochfeld nicht zu verschmutzen. Benutzen Sie Kochgeschirr, dessen Durchmesser groß genug ist, um das Kochfeld völlig abzudecken : Die Größe des Kochgeschirrs sollte nicht kleiner sein als das Kochfeld. Wenn der Durchmesser etwas größer als das Kochfeld ist, wird dessen Energie maximal genutzt.

DIE AUSWAHL DES KOCHGESCHIRRS

Die nachfolgenden Informationen werden Ihnen bei der Auswahl des Kochgeschirrs mit guter Kochleistung helfen. Edelstarl : sehr empfehlenswert. Besonders gut durch den sogenannten "Sandwich"- Boden. Der Sandwich-Boden kombiniert die Vorteile des Edelstarls (Erscheinung, Haltbarkeit und Stabilität) mit denen von Aluminium oder Kupfer (Hitzeleitung, gleichmäßige Hitzeverteilung). Aluminium : es wird schweres Aluminium empfohlen. Gute Leitfähigkeit. Manchmal bleiben Aluminiumrückstände in Form von Kratzern auf der Kochfläche zurück, aber sie können entfernt werden, wenn die Kochfläche sofort gereinigt wird. Dünnes Aluminium sollte aufgrund seines niedrigen Schmelzpunktes nicht verwendet werden. Gußeisen / Glas-Keramik : : benutzbar, aber nicht empfehlenswert. Schlechte Leistung. Könnte die Oberfläche verkratzen. Kupferböden : es wird schweres Kupfer empfohlen. Gute Leistung, aber Kupfer könnte Rückstände in Form von Kratzern hinterlassen. Sie können jedoch entfernt werden, wenn die Kochfläche sofort gereinigt wird. Lassen Sie dieses Geschirr nicht ohne Inhalt auf dem Herd. Überhitztes Metall kann auf dem Glas verschmelzen. Ein überhitzter Kupfertopf hinterläßt nicht mehr zu entfernende Rückstände auf der Ceranfläche. Porzellan / Email : gute Ergebnisse werden nur mit dünnem, flachen, glatten Boden erzielt. Lassen Sie dieses Geschirr nicht ohne Inhalt auf dem Herd. Überhitztes Email kann auf dem Glas verschmelzen.

EMPFEHLUNGEN FÜR DAS KOCHGESCHIRR

Hilight-Feld : durch einen Knopf mit 12 Einstellungen gesteuert. Ein metallischer Stromleiter zieht sich gleichmäßig durch das ganze Ceranfeld. Es reagiert innerhalb von 3 Sekunden und ist für stetiges, homogenes und andauerndes Kochen geeignet.

DIE VERSCHIEDENEN KOCHFELDER43

Suchen Sie sich das Zeichen, das Ihr gewünschtes Kochfeld anzeigt. Drehen Sie den Bedienknopf, bis die gewünschte Kochposition eingestellt ist. Wir empfehlen, die Pfanne bei hoher Temperatur richtig anzuheizen und sie dann auf die gewünschte Temperatur zurückzudrehen. Die Restwärmeanzeige leuchtet auf, wenn die Temperatur 60°C oder mehr beträgt. Sie wird auch weiterhin Resthitze anzeigen, selbst wenn das Kochfeld abgeschaltet wurde, solange, bis das Kochfeld genügend abgekülhlt ist. Sie schaltet sich ab, wenn die Temperatur unter 60°C gefallen ist. Um die Kochzone auszuschalten, drehen Sie den Knopf auf Position"0". Dei erweiterbaren Kochzonen ermöglichen bei größeren Töpfen oder größeren Mengen von Speisen eine bessere Garleistung dank der zuschaltbaren runden bzw. ovalen Kochfläche.

• Die Bräterzone besteht aus einer runden und einer ovalen Fläche, die zusammen zu einer Bräterzone geschaltet werden können. Die runde Zone wird durch Drehen des Knopfes von der Position 1 bis 12 eingestellt. Zur Einstellung der Bräterzone, 2400 W, drehen Sie den Knopf von der Position 12 bis zum Stop und wählen Sie dann die gewünschte Hitzeleistung durch Einstellung von Position 1 bis 12.

• 2 Zonen Feld : Das ist eine Zweikreis-Zone und besteht aus einer inneren, runden Fläche und einer äußeren, ringförmigen Fläche. Die innere Kochfläche wird durch Drehen des entsprechenden Knopfes von 1 bis 12 eingestellt. Zum Zuschalten der äußeren Ringzone (Gesamtleistung 2200 W) drehen Sie den Knopf über die Position 12 hinaus und stellen Sie dann die gewünschte Leistung ein.

SO BEDIENEN SIE DIE KOCHFELDER

gnulletsniE 2-1 rheS masgnal dnurettuBnovnezlemhcS,rrihcseGnovnetlahmraW .wsuedalokohcS 4-3masgnaL ,sierhcliM,efpötniE,lemahceB,nehcoKsemasgnaL .wsureiEetreihcop 6-5lamroN sednehcoK,tsbO,senerorfegfeiT,nenhoBenekcorT ...ressaW 8-7lettiM hcsiF,sepêrC,atsaP,esümeGsehcsirf,lefpÄetetsnüdeG 01-9hcoH ...skaetS,sttelemO,nehcoKsemasgnalsevisnetnI 21-11hcohrheS ...netarB,setteletoK,skaetS44 Vor der Reinigung der Glaskeramikoberfläche warten Sie bitte ab, bis diese vollständig abgekühlt ist. Benutzen Sie ausschließlich spezifische Reinigungsmittel für Ceranoberflächen, wie z. B. Reinigungscremen und Schaber. Nehmen Sie handelsübliche Produkte, die leicht auf dem Markt zu finden sind. PFLEGE : . Beträufeln Sie die Ceranoberfläche mit einigen Tropfen eines spezifischen Reini- gungsmittels für Ceranfelder. . Wischen Sie die Flecken weg mit einem weichen Tuch oder mit leicht befeuchtetem Küchenpapier. . Trocknen Sie die Oberfläche mit einem weichen Tuch oder mit Küchenpapier ab. Sollten noch hartnäckige Flecken vorhanden sein : . Beträufeln Sie die Oberfläche erneut mit dem Reinigungsmittel. . Entfernen Sie die Flecken mit einem Schaber, wobei dieser in einem Winkel von ca. 30° zur Ceranoberfläche gehalten werden soll. . Trocknen Sie die Oberfläche mit einem weichen Tuch oder mit Küchenpapier ab. . Wiederholen Sie den Vorgang falls notwendig. EINIGE EMPFEHLUNGEN : Durch häufiges Reinigen bildet sich eine Schutzschicht, die Abnutzung und Kratzer vorbeugt. Versichern Sie sich, daß die Oberfläche sauber ist, bevor Sie das Ceranfeld erneut benutzen. Um Kalk- und Wasserflecken zu entfernen, benutzen Sie einige Tropfen Essig oder Zitronensaft. Trocknen Sie mit Küchenkrepp gut ab. Wischen Sie schließlich mit einigen Tropfen eines spezifischen Reinigungsmittels ab. Die Ceranoberfläche kann die Reibung von flachen Geschirrböden zwar gut aushalten, es ist jedoch empfehlenswert, Töpfe und Pfannen anzuheben, um sie zu verschieben. ACHTUNG : . Vermeiden Sie den Gebrauch von einem zu nassen Schwamm. . Benutzen Sie niemals Werkzeuge aus Stahl wie Messer oder Schraubenzieher. . Die Benutzung eines Schabers mit Rasierklinge kann die Oberfläche nicht beschädigen, wenn ein Neigungswinkel von 30° zwischen Schaber und Oberfläche eingehalten wird. . Lassen Sie bitte den Schaber mit Klinge nicht in Reichweite von Kindern. . Benutzen Sie keine ätzenden Mitteln oder Stahlwolle zur Reinigung der Ceranoberfläche.

REINIGUNG UND PFLEGE DER GLASKERAMIKOBERFLÄCHE

30˚ Maxi.45 PROBLEMLÖSUNGEN Die Kochfelder halten keine konstante Kochtemperatur oder das Anbraten geht nicht schnell genug. Die Speisen kochen zu langsam. Leichte Kratzer (können wie Risse aussehen) oder Abrei- bungen erscheinen auf dem Glas Ihres Ceranfeldes. Metallrückstände (können wie Risse aussehen). Dunkle Streifen oder Flecken. Verfärbungen auf dem Ceranfeld. Geschmolzener Zucker oder Plastik. Sie sollten Kochgeschirr mit absolut flachem Boden verwenden. Wenn Licht zwischen dem Boden des Kochgeschirrs und dem Kochfeld durchdringt, wird die Hitze nicht richtig weitergeleitet. Das falsche Kochgeschirr wurde ausgesucht. Sein Boden sollte gerade sein. Wählen Sie ziemlich schweres Geschirr und vor allem wählen Sie dessen Durchmesser anhand des ausgewählten Kochfeldes. Es wurden die falschen Reinigungsmethoden angewendet, Kochgeschirr mit rauhem Boden wurde benutzt oder rauhe Gegenstände wie Salz oder Sand befanden sich zwischen Kochtopf und Ceranfeld. Verwenden Sie die empfohlenen Reinigungsmethoden, vergewissern Sie sich, daß die Böden Ihrer Kochtöpfe und das Kochgeschirr sauber sind und achten Sie auf glatte Böden. Kleine Kratzer sind nicht mehr zu entfernen, aber sie werden im Laufe der Zeit aufgrund der Reinigung weniger sichtbar. Schieben Sie Aluminiumtöpfe nicht über die Kochfläche. Verwenden Sie die empfohlene Reini- gungsmethode, um die Rückstände zu entfernen. Die falschen Reinigungsmittel/Gegenstände wurden verwendet, verkrustete Überreste oder Fettspritzer bleiben auf der Oberfläche. Verwenden Sie den Schaber mit der Rasierklinge und die empfohlene Reinigungsmethode. Benutzen Sie den Schaber mit der Rasierklinge und die empfohlene Reinigungsmethode. Rückstände von Aluminium- oder Kupferpfannen, sowie Mineralablagerungen durch Wasser oder Lebensmittel können mit der Reinigungscreme entfernt werden. Lesen Sie den Abschnitt zur Reinigung und Pflege des Ceranfeldes.464748 CANDY ELETTRODOMESTICI S.R.L. BRUGHERIO (MILANO) ITALIA
