BEDIENUNGSANLEITUNG SWW 1500 B2 SILVERCREST

RP90993 Wärmewelle LB1 Seite 1 Freitag, 9. August 2013 4:07 162 Inhalt 1. Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2. Benennung der Teile (siehe Ausklappseite) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Die Bedienungsan- leitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshin- weisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weiter- gabe des Gerätes an Dritte mit aus.

1. Gerätebeschreibung

1.1 Verwendungszweck

Mit diesem Wärmewellengerät SilverCrest SWW 1500 B2 können Sie trockene Wohn- räume beheizen. Dieses Gerät ist für den Einsatz in Privat- haushalten und nicht für den gewerblichen Einsatz geeignet. Das Gerät ist geeignet als Zusatzheizung. Als Alleinheizung für große Räume ist es nicht geeignet. Das Gerät darf ausschließlich auf dem Boden aufgestellt werden oder mit der mit- gelieferten Wandhalterung an einer Wand befestigt werden.

• 4 Schrauben für Füße

• 4 Wandhalterungen, u-förmig, mit Dübel und Schrauben

• 1 Befestigungswinkel, z-förmig, mit Dübel und Schrauben

• 1 Bedienungsanleitung RP90993 Wärmewelle LB1 Seite 2 Freitag, 9. August 2013 4:07 16SWW 1500 B2 3

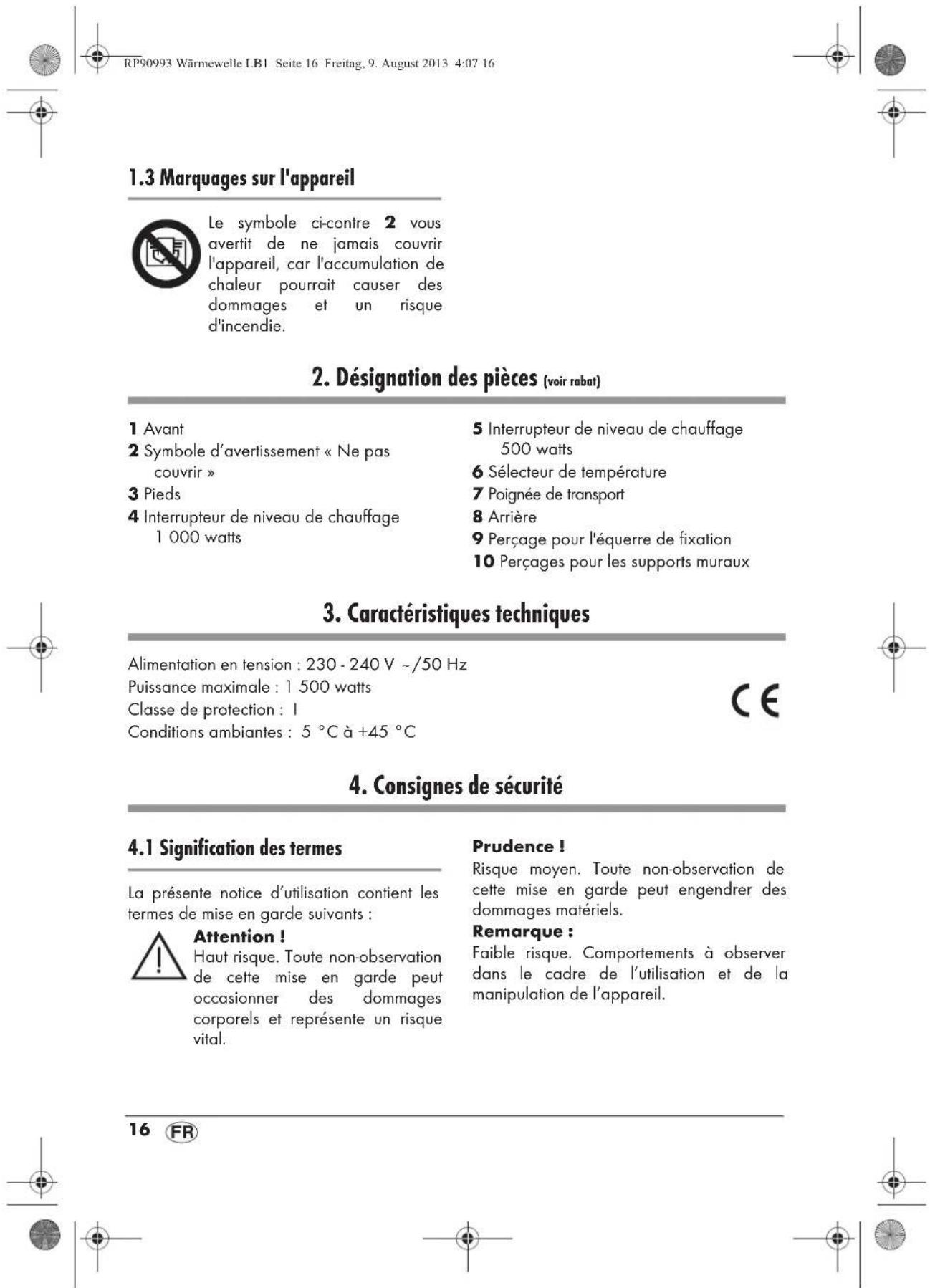

1.3 Kennzeichnungen am Gerät

Nebenstehendes Symbol 2 warnt davor, das Gerät abzudecken, da der dabei ent- stehende Hitzestau zu Schäden und Brandgefahr führen könnte.

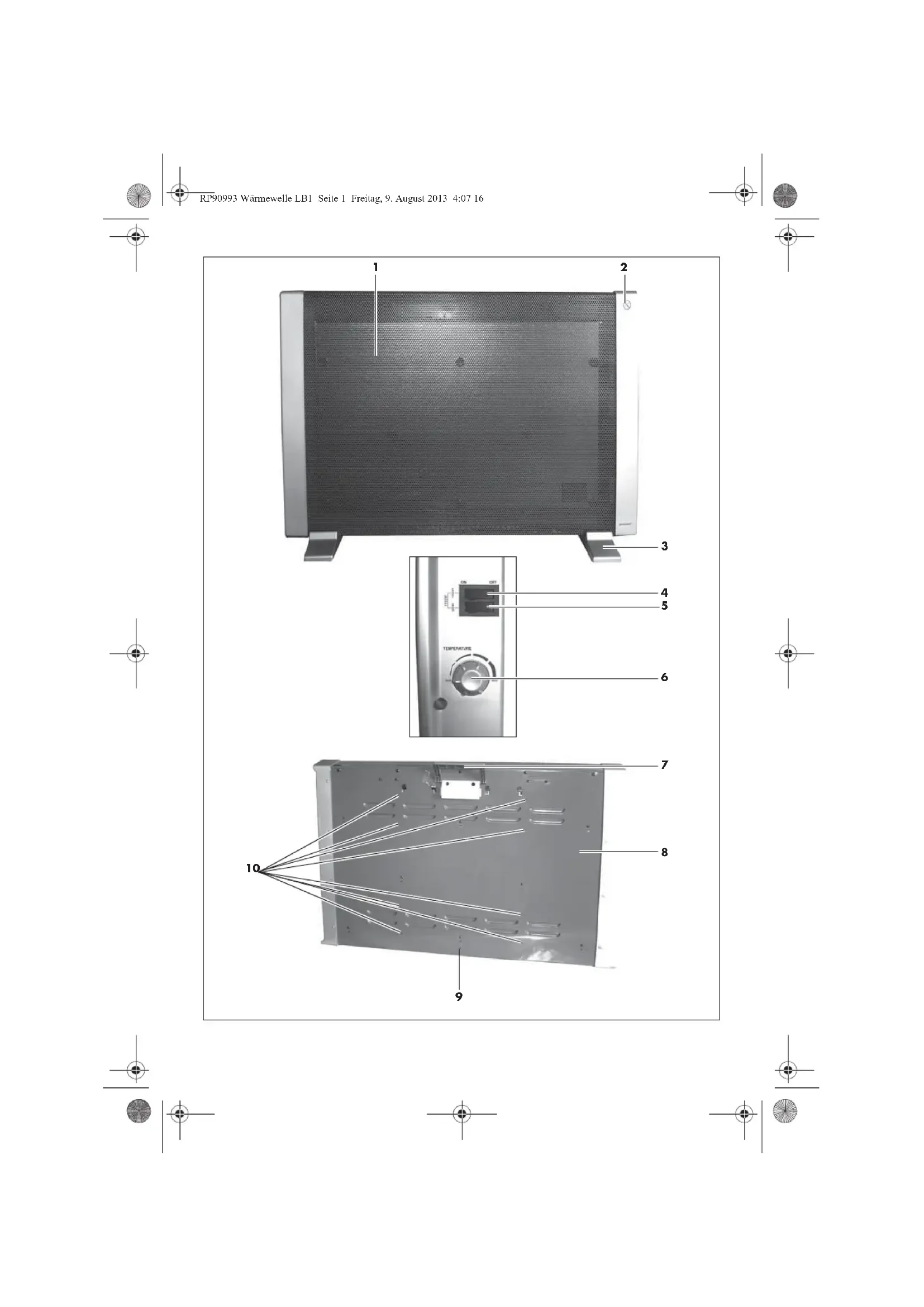

2. Benennung der Teile (siehe Ausklappseite)

1 Vorderseite 2 Warnsymbol „Nicht abdecken“ 3 Füße 4 Schalter für Heizstufe 1.000 Watt 5 Schalter für Heizstufe 500 Watt 6 Temperaturwähler 7 Tragegriff 8 Rückseite 9 Bohrung für Befestigungswinkel 10 Bohrungen für Wandhalter

Spannungsversorgung: 230 - 240 V

/50 Hz Maximalleistung: 1.500 Watt Schutzklasse: I Umgebungsbedingungen: 5 °C bis +45 °C

4. Sicherheitshinweise

4.1 Begriffserklärung

Folgende Signalbegriffe finden Sie in dieser Bedienungsanleitung: Warnung! Hohes Risiko: Missachtung der Warnung kann Schaden für Leib und Leben verursachen. Vorsicht! Mittleres Risiko: Missachtung der Warnung kann einen Sachschaden verursachen. Hinweis: Geringes Risiko: Sachverhalte, die im Umgang mit dem Gerät beachtet werden sollten. RP90993 Wärmewelle LB1 Seite 3 Freitag, 9. August 2013 4:07 164

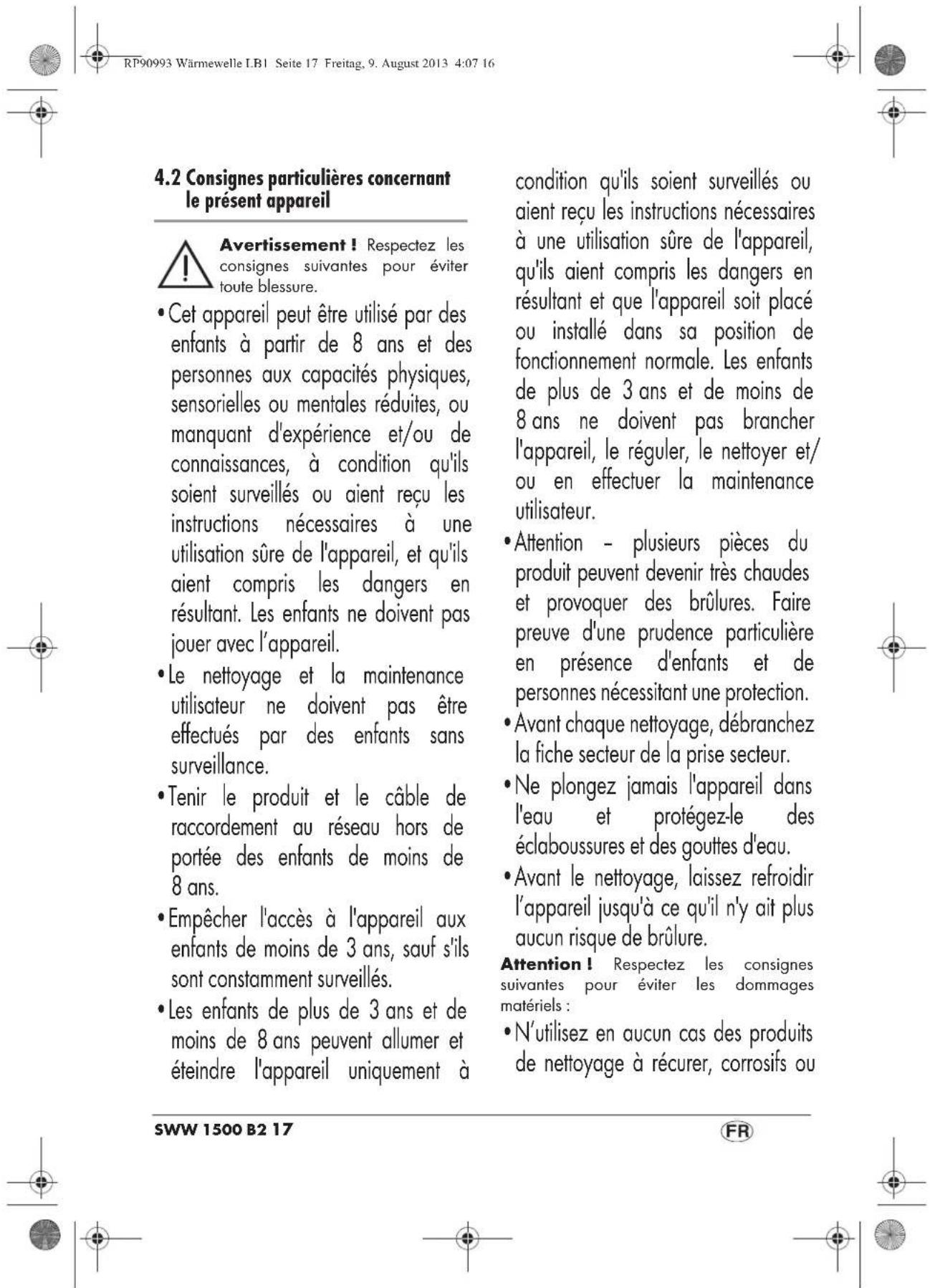

4.2 Besondere Hinweise für dieses

Gerät Warnung! Beachten Sie fol- gende Hinweise, um Verletzungen zu vermeiden.

• Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit reduzierten physischen, sen- sorischen oder mentalen Fähigk- eiten oder Mangel an Erfahrung und/oder Wissen benutzt wer- den, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrau- ches des Gerätes unterwiesen wurden und die daraus resultie- renden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzer-War- tung dürfen nicht von Kindern ohne Beaufsichtigung durchge- führt werden.

• Kinder jünger als 8 Jahre sind vom Produkt und der Netzan- schlussleitung fernzuhalten.

• Kinder jünger als 3 Jahre sind fernzuhalten, es sei denn, sie werden ständig überwacht.

• Kindern ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nur ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unter- wiesen wurden und die daraus resultierenden Gefahren verstan- den haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder installiert ist. Kindern ab 3 Jah- ren und jünger als 8 Jahre dürf- en nicht den Stecker in die Steckdose stecken, das Gerät nicht regulieren, das Gerät nicht reinigen und/oder nicht die Wartung durch den Benutzer durchführen.

• Vorsicht – Einige Teile des Pro- duktes können sehr heiß werden und Verbrennungen verur- sachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.

• Ziehen Sie vor jeder Reinigung den Netzstecker aus der Netz- steckdose.

• Tauchen Sie das Gerät nie in Wasser ein und schützen Sie es vor Spritz- und Tropfwasser.

• Lassen Sie das Gerät vor dem Reinigen soweit abkühlen, dass keine Verbrennungsgefahr mehr besteht. Vorsicht! Um Sachschäden zu vermeiden, beachten Sie folgende Bestimmungen:

• Verwenden Sie keinesfalls scheuernde, ätzende oder kratzende Reinigungsmittel. Dadurch könnte das Gerät beschädigt werden.

• Das Gerät darf nicht mit einer externen Zeitschaltuhr oder einem separaten Fernwirk- system, wie zum Beispiel einer RP90993 Wärmewelle LB1 Seite 4 Freitag, 9. August 2013 4:07 16SWW 1500 B2 5 Funksteckdose, betrieben werden.

4.3 Allgemeine Hinweise

• Lesen Sie vor dem Gebrauch bitte sorg- fältig diese Bedienungsanleitung. Sie ist Bestandteil des Gerätes und muss jeder- zeit verfügbar sein.

• Verwenden Sie das Gerät nur für den beschriebenen Verwendungszweck (siehe „1.1 Verwendungszweck“ auf Seite 2).

• Überprüfen Sie, ob die erforderliche Netz- spannung (siehe Typenschild am Gerät) mit Ihrer Netzspannung übereinstimmt.

• Bei eventuellen Funktionsstörungen darf die Instandsetzung des Gerätes nur durch unser Service-Center erfolgen. Die Kontaktdaten finden Sie in „Service-Cen- ter” auf Seite 13.

• Achten Sie darauf, dass die Netzsteck- dose gut zugänglich ist, damit Sie eventuell den Netzstecker schnell ziehen können.

4.4 Schutz vor elektrischem Schlag

Warnung! Die folgenden Sicher- heitshinweise sollen Sie vor einem elektrischen Schlag schützen.

• Schließen Sie das Gerät nur an eine vor- schriftsmäßig installierte Schutzkontakt- steckdose an.

• Wenn das Gerät beschädigt ist, darf das Gerät keinesfalls benutzt werden. Lassen Sie das Gerät in diesem Falle von qualifi- ziertem Fachpersonal reparieren. Die Kontaktdaten finden Sie in „Service-Cen- ter” auf Seite 13.

• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder eine ähnlich qualifi- zierte Person ersetzt werden, um Gefährdungen zu vermeiden.

• Benutzen Sie das Gerät niemals in unmit- telbarer Nähe eines Spülbeckens, einer Badewanne, einer Dusche oder eines Schwimmbeckens, da Spritzwasser in das Gerät gelangen könnte.

• In das Gerät dürfen keinesfalls Wasser oder andere Flüssigkeiten gelangen. Daher: – niemals im Freien einsetzen, – niemals mit Flüssigkeit gefüllte Gefäße, wie Trinkgläser, Vasen etc. auf das Gerät stellen. Falls doch einmal Flüssigkeit in das Gerät gelangt, ziehen Sie sofort den Netzstecker und lassen das Gerät von qualifiziertem Fachpersonal reparieren. Die Kontaktdaten finden Sie in „Service- Center” auf Seite 13.

• Versuchen Sie niemals mit Fingern oder Gegenständen durch die Öffnungen in das Innere des Gerätes zu fassen.

• Fassen Sie das Gerät, die Netzan- schlussleitung oder den Netzstecker nie- mals mit feuchten Händen an.

• Ziehen Sie die Netzanschlussleitung stets am Netzstecker heraus. Ziehen Sie niemals an der Leitung selber.

• Achten Sie darauf, dass die Netzan- schlussleitung nie geknickt oder gequetscht wird.

• Achten Sie darauf, dass die Netzan- schlussleitung nicht durch scharfe Kanten beschädigt wird.

• Halten Sie die Netzanschlussleitung von heißen Flächen (z.B. Herdplatte) fern.

• Wenn Sie das Gerät längere Zeit nicht benutzen, ziehen Sie den Netzstecker aus der Netzsteckdose. Nur dann ist das Gerät völlig stromfrei.

• Die Benutzung von Verlängerungskabeln sollten Sie vermeiden. Sie ist nur unter ganz bestimmten Voraussetzungen gestattet: RP90993 Wärmewelle LB1 Seite 5 Freitag, 9. August 2013 4:07 166 – Das Verlängerungskabel muss für die Stromstärke des Gerätes geeignet sein. – Das Verlängerungskabel darf nicht „fliegend“ verlegt sein: es darf nicht zur Stolperfalle werden oder von Kindern erreichbar sein. – Das Verlängerungskabel darf keines- falls beschädigt sein. – Es dürfen keine weiteren Geräte als dieses Gerät an der Netzsteckdose angeschlossen werden, da es sonst zu einer Überlastung des Stromnetzes kommen kann (Verbot von Mehrfach- steckdosen!).

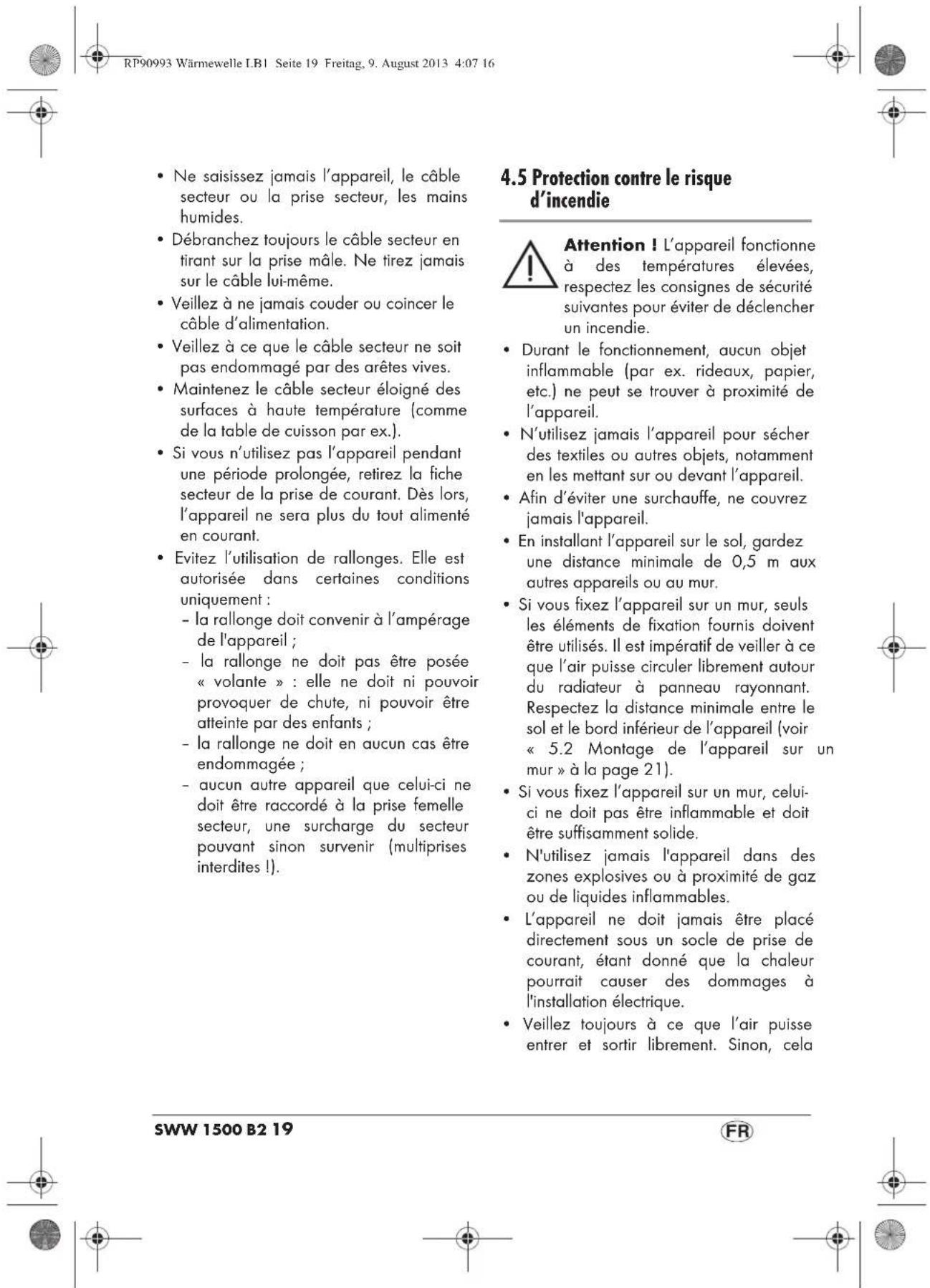

4.5 Schutz vor Brandgefahr

Warnung! Da das Gerät mit hohen Temperaturen arbeitet, beachten Sie die folgenden Sicher- heitshinweise, damit kein Brand ent- stehen kann.

• Während des Betriebes dürfen sich keine brennbaren Gegenstände (z.B. Vorhänge, Papier usw.) in unmittelbarer Umgebung des Gerätes befinden.

• Benutzen Sie das Gerät niemals dazu, Textilien oder andere Dinge auf, über oder vor dem Gerät zu trocknen.

• Um eine Überhitzung zu vermeiden, darf das Gerät niemals abgedeckt werden.

• Halten Sie beim Aufstellen des Gerätes auf dem Boden einen Mindestabstand von 0,5 m zu anderen Geräten oder der Wand ein.

• Wenn Sie das Gerät an einer Wand befestigen, dürfen nur die mitgelieferten Befestigungselemente benutzt werden. Es muss dann darauf geachtet werden, dass die Luft frei um das Wärmewellen- gerät strömen kann. Beachten Sie die vorgeschriebenen Mindestabstände zu Wand und Boden (siehe „5.2 Gerät an einer Wand montieren“ auf Seite 8).

• Wenn Sie das Gerät an einer Wand befestigen, darf diese nicht brennbar sein und muss genügend Festigkeit auf- weisen.

• Betreiben Sie das Gerät nie in explo- sionsgefährdeten Räumen oder in der Nähe von brennbaren Gasen oder Flüssigkeiten.

• Das Gerät darf niemals direkt unter einer Wandsteckdose aufgestellt werden, da die entstehende Hitze zu Schäden an der elektrischen Installation führen könnte.

• Achten Sie immer darauf, dass die Luft frei ein- und austreten kann. Ansonsten kann es zu einem Hitzestau in dem Gerät kommen.

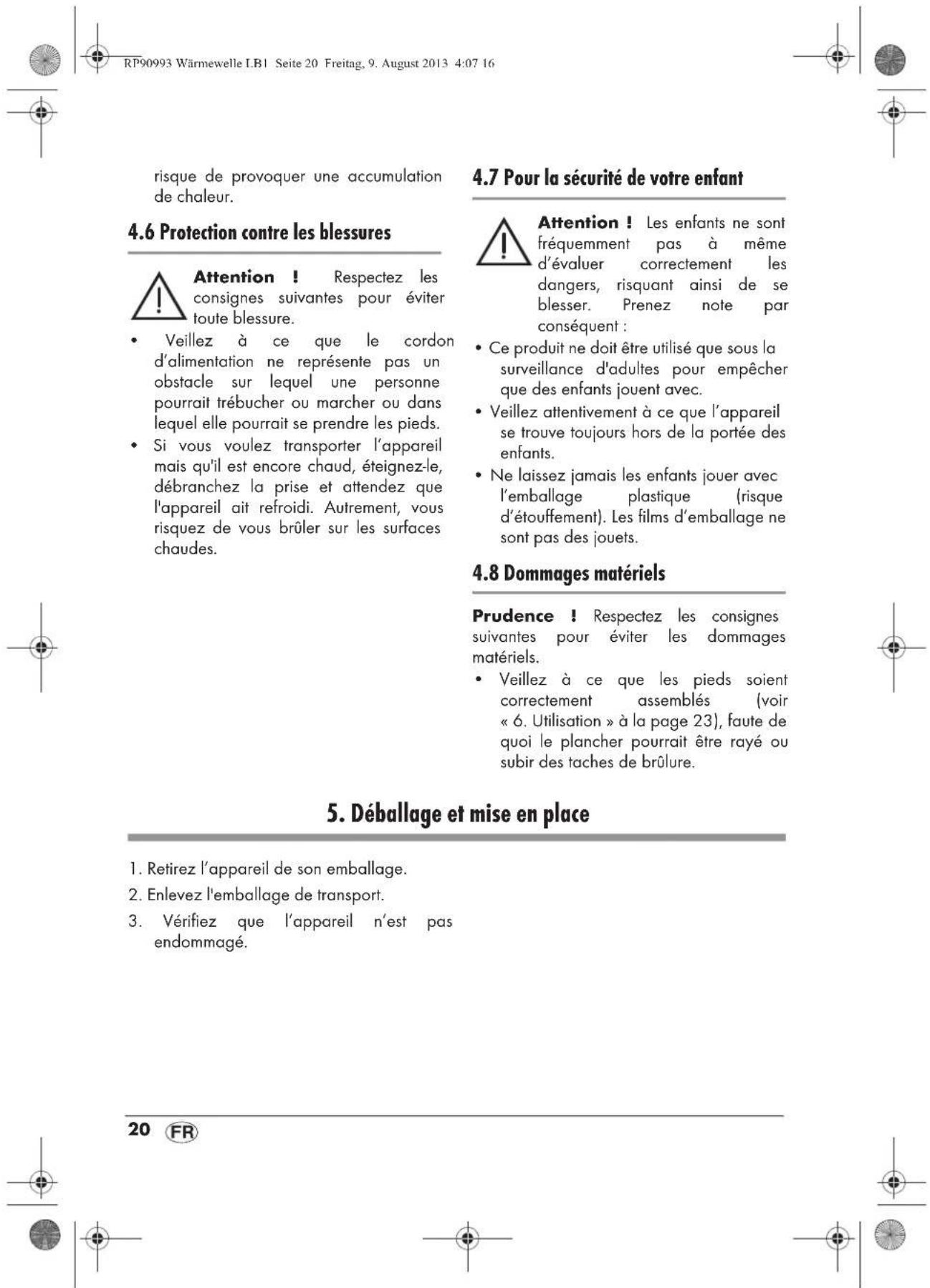

4.6 Schutz vor Verletzungen

Warnung! Beachten Sie fol- gende Hinweise, um Verletzungen zu vermeiden.

• Achten Sie darauf, dass die Netzan- schlussleitung nie zur Stolperfalle wird oder sich jemand darin verfangen oder darauftreten kann.

• Wenn Sie das heiße Gerät transportie- ren wollen, schalten Sie es aus, ziehen den Netzstecker und warten ab, bis sich das Gerät abgekühlt hat. Ansonsten könnten Sie sich an der heißen Ober- fläche verbrennen.

4.7 Zur Sicherheit Ihres Kindes

Warnung! Kinder können Gefah- ren oft nicht richtig einschätzen und sich dadurch Verletzungen zuziehen. Beachten Sie daher:

• Dieses Gerät darf nur unter Aufsicht von Erwachsenen verwendet werden um RP90993 Wärmewelle LB1 Seite 6 Freitag, 9. August 2013 4:07 16SWW 1500 B2 7 sicherzustellen, dass Kinder nicht mit dem Gerät spielen.

• Achten Sie sorgfältig darauf, dass sich das Gerät immer außerhalb der Reich- weite von Kindern befindet.

• Achten Sie darauf, dass die Ver- packungsfolie nicht zur tödlichen Falle für Kinder wird. Verpackungsfolien sind kein Spielzeug.

Vorsicht! Um Sachschäden zu vermeiden, beachten Sie folgende Bestimmungen.

• Achten Sie bei der Aufstellung auf dem Boden darauf, dass die Füße korrekt angebracht sind (siehe „6. Bedienen“ auf Seite 9), sonst könnte der Fußboden verkratzen oder Brandflecken bekom- men.

5. Auspacken und aufstellen

1. Nehmen Sie das Gerät aus der Ver-

2. Entfernen Sie die Transportverpackung.

3. Überprüfen Sie, dass das Gerät keine

Beschädigungen aufweist.

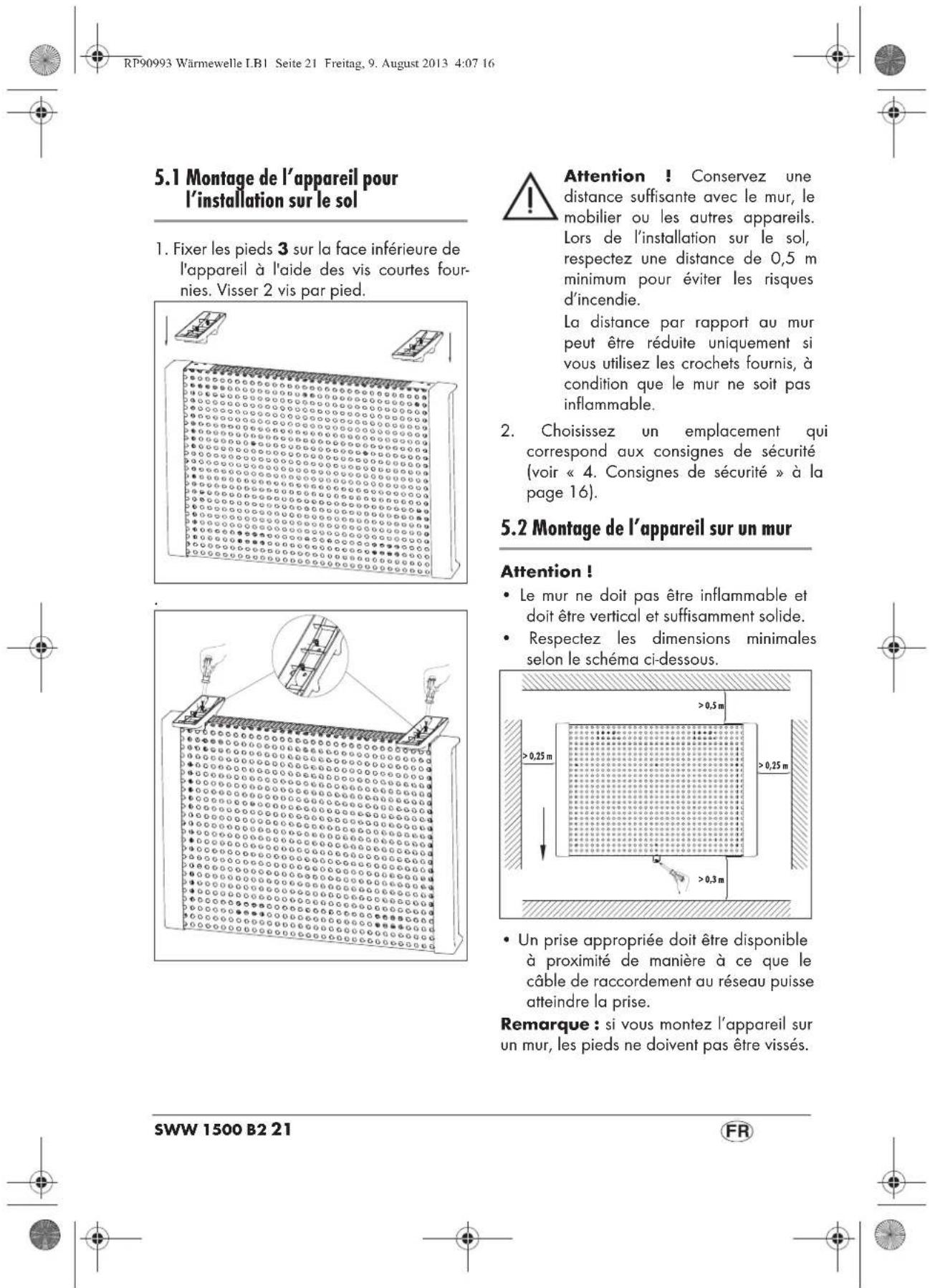

5.1 Gerät für Bodenaufstellung

1. Schrauben Sie die Füße 3 mit den mitge-

lieferten kurzen Schrauben an der Unter- seite des Gerätes fest. Pro Fuß werden jeweils 2 Schrauben eingeschraubt.

Warnung! Achten Sie auf genü- gend Abstand zur Wand, Einrich- tungsgegenständen oder anderen Geräten. Der Abstand sollte bei der Aufstellung auf dem Boden mindestens 0,5 m betragen, um eine Brandgefahr auszuschließen. Nur unter Verwendung der mitge- lieferten Wandhaken darf der Abstand zur Wand unterschritten werden, sofern diese nicht brenn- bar ist. RP90993 Wärmewelle LB1 Seite 7 Freitag, 9. August 2013 4:07 168

2. Wählen Sie einen Standort, der den

Sicherheitshinweisen entspricht (siehe „4. Sicherheitshinweise“ auf Seite 3).

5.2 Gerät an einer Wand montieren

• Die Wand darf nicht brennbar sein, muss senkrecht sein und muss genügend Festigkeit besitzen.

• Halten Sie die Mindestmaße gemäß untenstehender Skizze ein.

• Es muss eine geeignete Steckdose in der Nähe sein, sodass die Netzanschlusslei- tung bis zur Steckdose reicht. Hinweis: Wenn Sie das Gerät an einer Wand montieren, dürfen die Füße nicht angeschraubt werden.

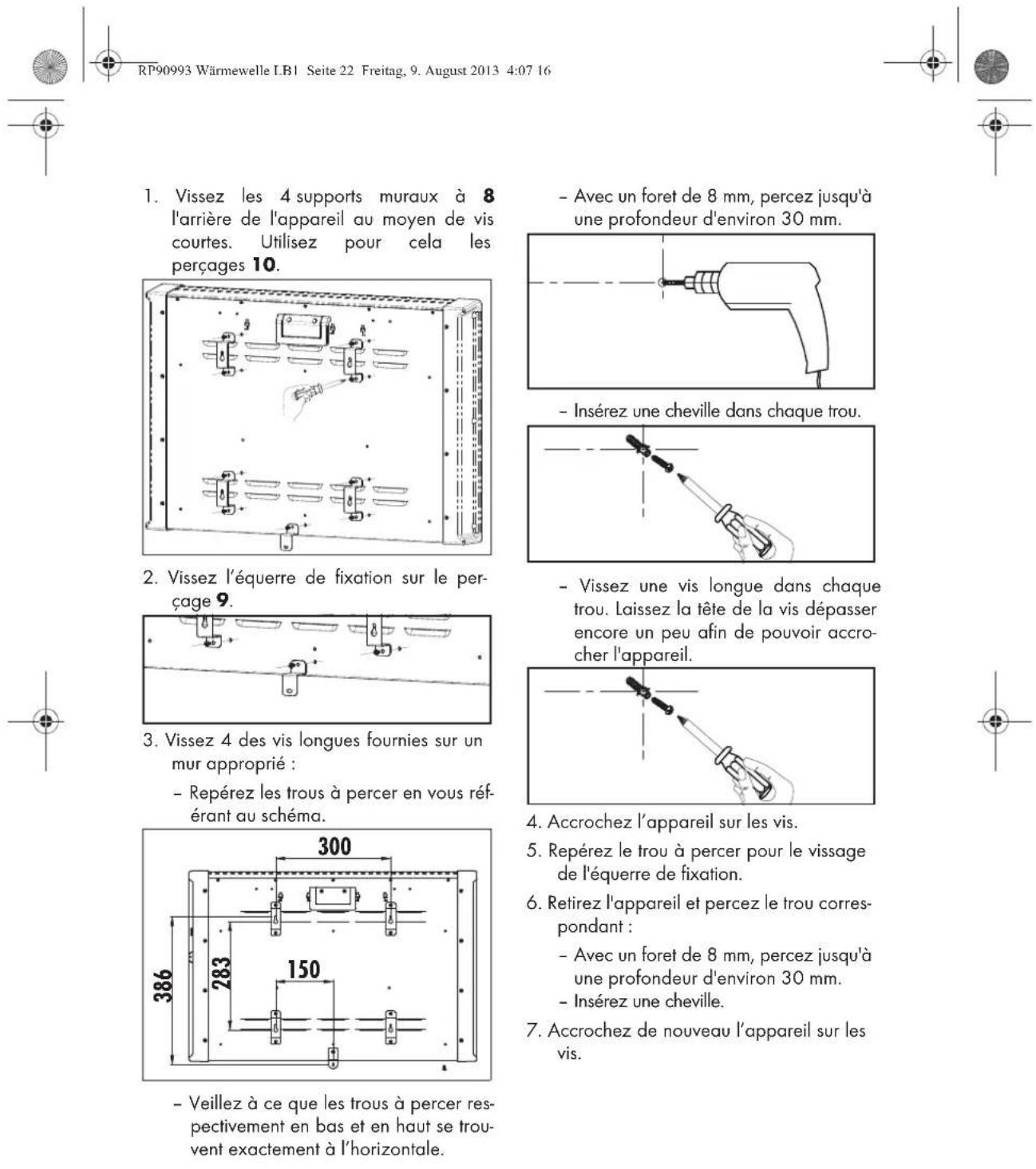

1. Schrauben Sie die 4 Wandhalter an der

Rückseite 8 des Gerätes mit kurzen Schrauben fest. Benutzen Sie dazu die Bohrungen 10.

2. Schrauben Sie den Befestigungswinkel

an der Bohrung 9 fest.

3. Schrauben Sie 4 der mitgelieferten

langen Schrauben an einer geeigneten Wand fest: – Markieren Sie die Bohrlöcher entspre- chend der Skizze. – Achten Sie darauf, dass die unteren bzw. oberen Bohrlöcher exakt waage- recht sind. > 0,25 m> 0,5 m> 0,25 m> 0,3 m

RP90993 Wärmewelle LB1 Seite 8 Freitag, 9. August 2013 4:07 16SWW 1500 B2 9 – Bohren Sie mit einem Bohrer 8 mm ca. 30 mm tief. – Setzen Sie jeweils einen Dübel ein. – Schrauben Sie jeweils eine lange Schraube ein. Lassen Sie den Kopf der Schraube noch etwas vorstehen, damit das Gerät eingehängt werden kann.

4. Hängen Sie das Gerät in die Schrauben

5. Markieren Sie das Bohrloch zum Fest-

schrauben des Befestigungswinkels.

6. Nehmen Sie das Gerät wieder ab und

bohren das entsprechende Loch: – Bohren Sie mit einem Bohrer 8 mm ca. 30 mm tief. – Setzen Sie einen Dübel ein.

7. Hängen Sie das Gerät wieder in die

8. Schrauben Sie den Befestigungswinkel

mit einer langen Schraube an der Wand fest.

• Da das Gerät bzw. die Heizelemente leicht eingefettet geliefert werden, kann es bei der ersten Benutzung zu leichter Rauch- und Geruchsbildung kommen. Dies ist unschädlich und hört nach kurzer Zeit auf. Bitte achten Sie währenddessen auf ausreichende Lüftung.

• Sollten Sie noch weitere Verbraucher am gleichen Stromkreis angeschlossen haben, achten Sie darauf, dass die maxi- male Belastbarkeit der installierten Sicherung nicht überschritten wird, da sonst die Sicherung auslöst.

6.1 Gerät in Betrieb nehmen und

1. Stecken Sie den Netzstecker in eine

Netzsteckdose, die den technischen Daten entspricht (siehe „3. Technische Daten“ auf Seite 3). Das Gerät ist nun betriebsbereit. RP90993 Wärmewelle LB1 Seite 9 Freitag, 9. August 2013 4:07 1610

2. Um das Gerät auszuschalten, drehen

Sie den Temperaturwähler 6 auf „MIN” und ziehen dann den Netzstecker. Nur so ist das Gerät völlig stromfrei.

6.2 Heizstufe einstellen

Mit den Heizstufen wählen Sie, wie schnell das Gerät aufheizt. Das Gerät besitzt drei Heizstufen: – Stufe 1: 500 Watt: Schalter 5 ein- schalten; – Stufe 2: 1.000 Watt: Schalter 4 ein- schalten; – Stufe 3: 1.500 Watt: Schalter 4 und Schalter 5 einschalten. Wenn besonders schnell aufgeheizt werden soll, wählen Sie die Stufe 3, wenn nur lang- sam aufgeheizt werden soll, wählen Sie die Stufe 1. Wenn einer oder beide Schalter auf „ON” gestellt werden, leuchten die roten Kontroll- Lampen in den entsprechenden Schaltern und das Gerät heizt mit der entsprechenden Heizstufe. Wenn beide Schalter auf „OFF” stehen, erzeugt das Gerät keine Wärme.

6.3 Temperatur wählen

Mit dem Temperaturwähler 6 stellen Sie die gewünschte Temperatur ein.

• Wenn die gewünschte Raumtemperatur erreicht ist, drehen Sie den Temperatur- wähler 6 langsam zurück, bis Sie ein lei- ses „klick” hören. Die roten Kontroll-Lampen in den Schaltern 4 bzw. 5 gehen aus. Die momentane Raumtemperatur wird gehalten. Sobald das Gerät nachheizen muss, um die Temperatur zu halten, leuchten die roten Kontroll-Lampen in den Schaltern 4 bzw. 5 zwischendurch wieder auf.

6.4 Überhitzungsschutz

Zu Ihrer Sicherheit besitzt dieses Gerät einen Überhitzungsschutz. Falls die Temperatur im Inneren des Gerätes zu hoch wird, schaltet es sich automatisch aus:

1. Schalten Sie die Heizung aus, indem Sie

den Temperaturwähler 6 auf „MIN” stellen.

2. Ziehen Sie den Netzstecker.

3. Lassen Sie das Gerät abkühlen.

4. Überprüfen Sie, ob die Luft frei ein- und

ausströmen kann. Sollte keine Ursache feststellbar sein und der Fehler wiederholt auftreten, lassen Sie das Gerät reparieren oder nehmen es außer Betrieb.

5. Danach können Sie es normal weiter-

6.5 Sicherheitsschalter

Das Gerät wird mit einem Sicherheitsschal- ter gegen Schäden durch Umfallen geschützt. Der Sicherheitsschalter schaltet das Gerät sofort ab, falls dieses umfallen sollte:

• Stellen Sie das Gerät wieder aufrecht hin. Das Gerät schaltet sich automatisch wieder ein.

6.6 Gerät transportieren

Wenn Sie das Gerät transportieren wollen, tragen Sie es stets am Tragegriff 7. RP90993 Wärmewelle LB1 Seite 10 Freitag, 9. August 2013 4:07 16SWW 1500 B2 11

Damit Sie lange Freude an Ihrem Gerät haben, sollten Sie es regelmäßig reinigen. Warnung! Um die Gefahr eines elektrischen Schlages oder einer Verbrennung zu vermeiden: – Ziehen Sie vor jeder Reinigung den Netzstecker. – Lassen Sie das Gerät abkühlen. – Tauchen Sie das Gerät nie in Wasser. – Lassen Sie kein Wasser oder Reinigungsmittel in das Gerät laufen.

1. Entfernen Sie grobe Staubablagerungen

vorsichtig mit einem Staubsauger.

2. Reinigen Sie das Gerät außen mit einem

feuchten Lappen. Sie können auch etwas Spülmittel nehmen. Vorsicht! Verwenden Sie niemals scharfe oder scheuernde Reinigungsmittel, da Ihr Gerät dadurch beschädigt werden könnte.

3. Wischen Sie mit einem Lappen, der mit

klarem Wasser angefeuchtet ist, nach.

4. Benutzen Sie das Gerät erst wieder,

wenn es vollständig getrocknet ist.

8. Störungen beheben

Störung Ursache Beseitigung Gerät lässt sich nicht einschalten Sicherung oder Netzsteckdose defekt Andere Netzsteckdose wählen Gerät defekt Durch Fachwerkstatt instand setzen lassen oder Gerät entsorgen. Die Service-Adresse finden Sie in „Service-Center” auf Seite 13. Gerät schaltet automatisch ab Überhitzungsschutz hat ausgelöst Gerät abkühlen lassen (siehe „6.4 Überhitzungsschutz“ auf Seite 10) Gerät reinigen (siehe „7. Reinigen“ auf Seite 11) Gerät heizt nicht Gewählte Temperatur ist erreicht Heizung schaltet sich automatisch wieder ein, sobald Raumtemperatur sinkt Höhere Soll-Temperatur wählen RP90993 Wärmewelle LB1 Seite 11 Freitag, 9. August 2013 4:07 1612

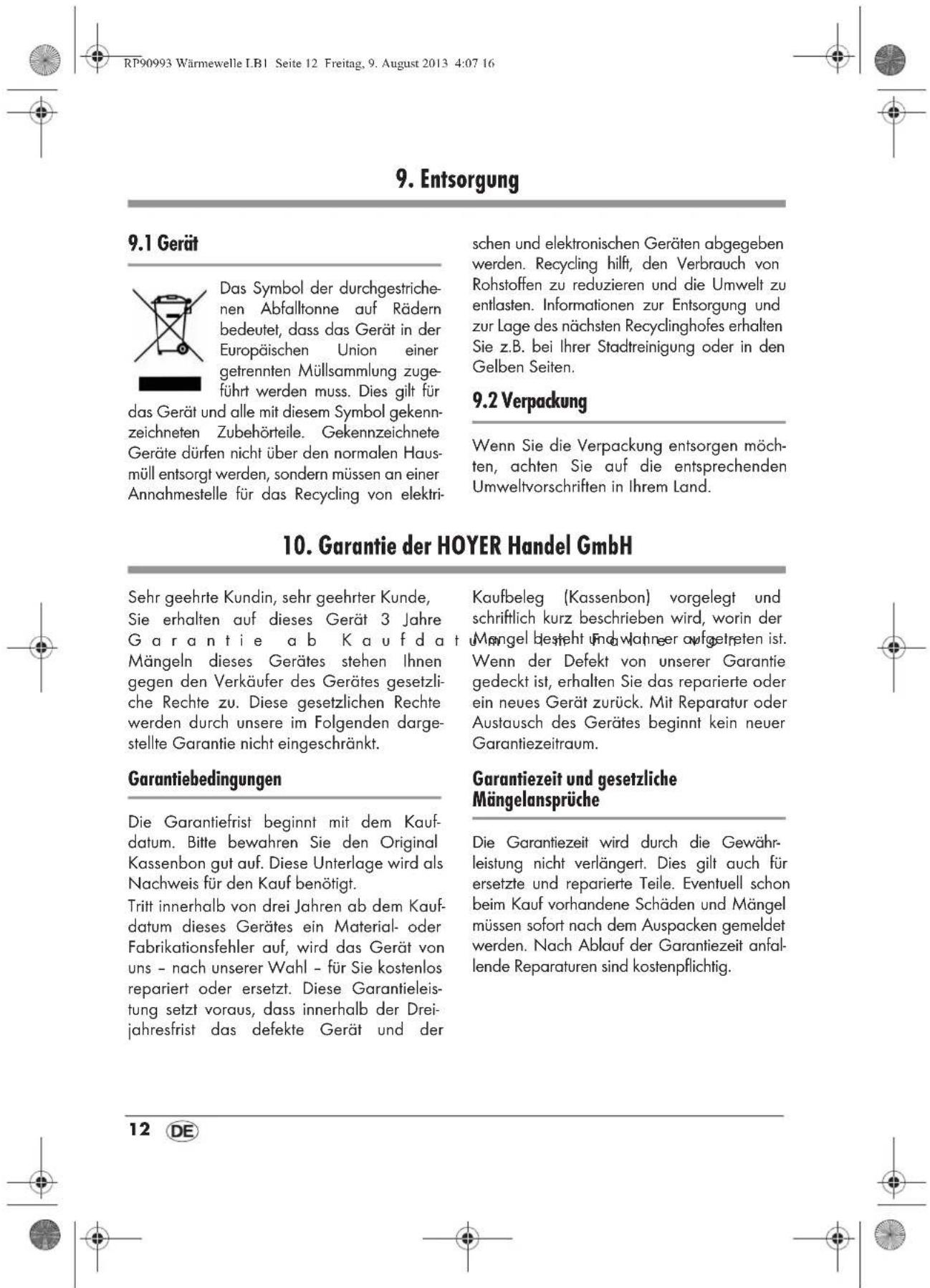

Das Symbol der durchgestriche- nen Abfalltonne auf Rädern bedeutet, dass das Gerät in der Europäischen Union einer getrennten Müllsammlung zuge- führt werden muss. Dies gilt für das Gerät und alle mit diesem Symbol gekenn- zeichneten Zubehörteile. Gekennzeichnete Geräte dürfen nicht über den normalen Haus- müll entsorgt werden, sondern müssen an einer Annahmestelle für das Recycling von elektri- schen und elektronischen Geräten abgegeben werden. Recycling hilft, den Verbrauch von Rohstoffen zu reduzieren und die Umwelt zu entlasten. Informationen zur Entsorgung und zur Lage des nächsten Recyclinghofes erhalten Sie z.B. bei Ihrer Stadtreinigung oder in den Gelben Seiten.

Wenn Sie die Verpackung entsorgen möch- ten, achten Sie auf die entsprechenden Umweltvorschriften in Ihrem Land.

10. Garantie der HOYER Handel GmbH

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzli- che Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden darge- stellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kauf- datum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kauf- datum dieses Gerätes ein Material- oder Fabrikationsfehler auf, wird das Gerät von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleis- tung setzt voraus, dass innerhalb der Drei- jahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewähr- leistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfal- lende Reparaturen sind kostenpflichtig. RP90993 Wärmewelle LB1 Seite 12 Freitag, 9. August 2013 4:07 16SWW 1500 B2 13 Garantieumfang Das Gerät wurde nach strengen Qualitäts- richtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schaltern, Akkus oder Teilen, die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Bedienungsanleitung aufgeführten Anwei- sungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgera- ten oder vor denen gewarnt wird, sind unbe- dingt zu vermeiden. Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserem autorisier- ten Service-Center vorgenommen wurden, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen die Artikelnummer (für dieses Gerät: IAN 90993) und den Kassenbon als Nachweis für den Kauf bereit.

• Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt ihrer Anleitung (unten links) oder als Aufkleber.

• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst das nachfolgend benannte Service-Center telefonisch oder per E-Mail.

• Ein als defekt erfasstes Gerät können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetre- ten ist, für Sie portofrei an die Ihnen mit- geteilte Service-Anschrift übersenden. Auf www.lidl-service.com können Sie diese und viele wei- tere Handbücher, Produkt- videos und Software herunterladen. Service-Center Service Deutschland Tel.: 0800-5435111 (kostenlos) E-Mail: hoyer@lidl.de Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: hoyer@lidl.at Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: hoyer@lidl.ch IAN: 90993 RP90993 Wärmewelle LB1 Seite 13 Freitag, 9. August 2013 4:07 1614 Lieferant Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben benannte Service-Center. HOYER Handel GmbH Kühnehöfe 5 22761 Hamburg Deutschland RP90993 Wärmewelle LB1 Seite 14 Freitag, 9. August 2013 4:07 16SWW 1500 B2 15 Sommaire 1. Description de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 2. Désignation des pièces (voir rabat) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 3. Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 4. Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 5. Déballage et mise en place. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 6. Utilisation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 7. Nettoyage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 8. Dépannage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 9. Mise au rebut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

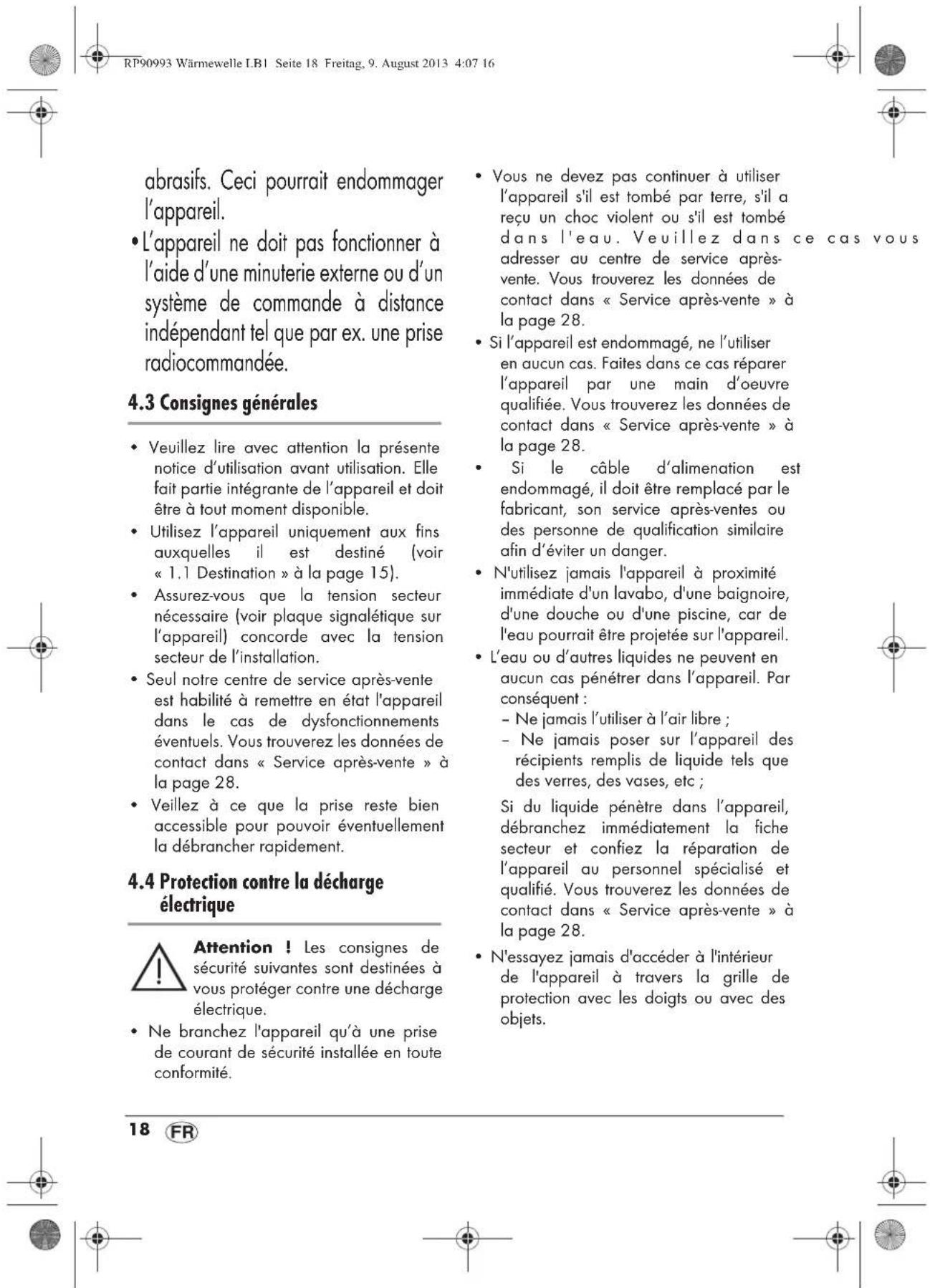

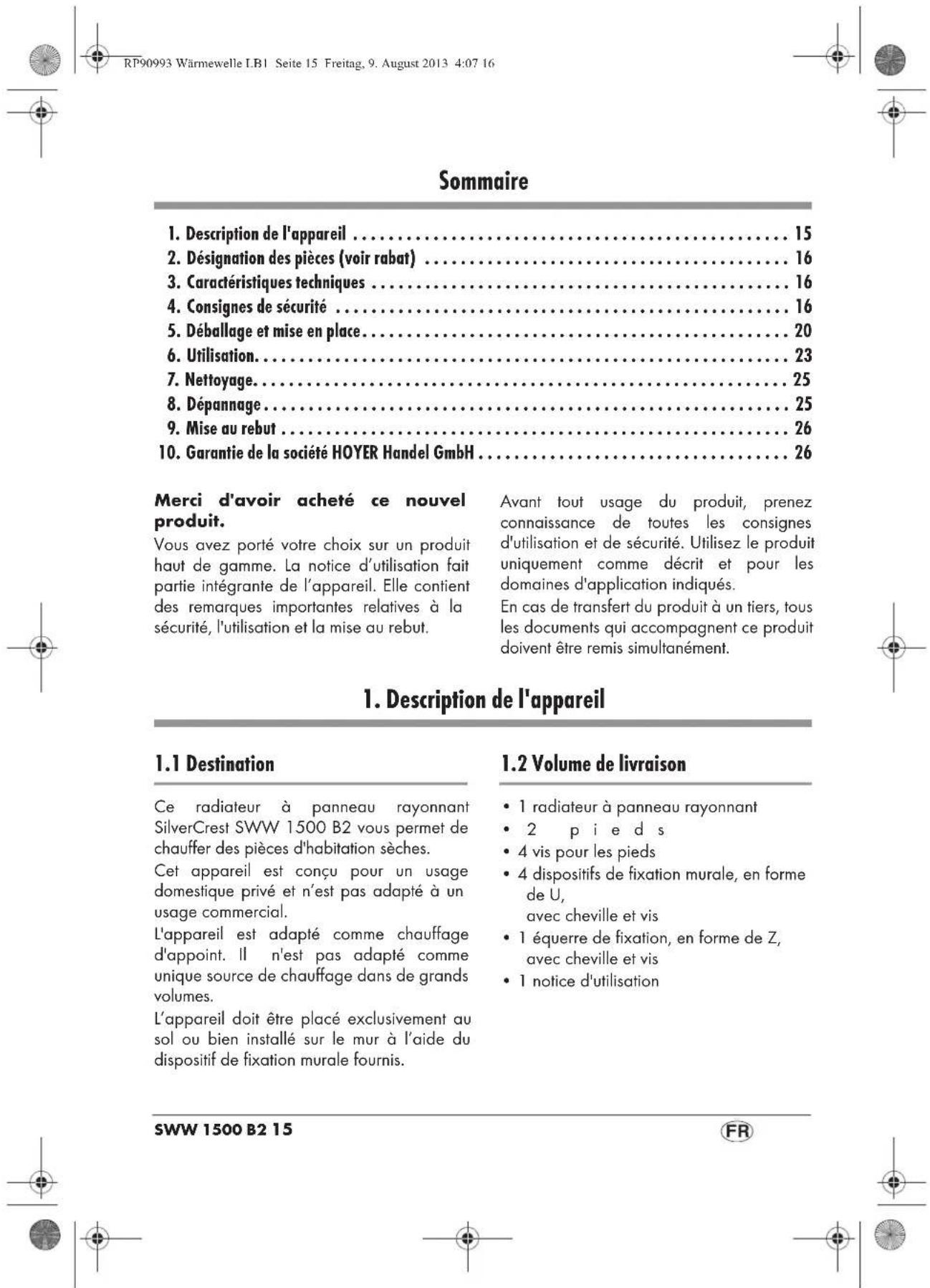

• 1notice d'utilisation RP90993 Wärmewelle LB1 Seite 15 Freitag, 9. August 2013 4:07 1616

endommagé. RP90993 Wärmewelle LB1 Seite 20 Freitag, 9. August 2013 4:07 16SWW 1500 B2 21

RP90993 Wärmewelle LB1 Seite 22 Freitag, 9. August 2013 4:07 16SWW 1500 B2 23

• 1 manuale d’uso RP90993 Wärmewelle LB1 Seite 29 Freitag, 9. August 2013 4:07 1630

RP90993 Wärmewelle LB1 Seite 36 Freitag, 9. August 2013 4:07 16SWW 1500 B2 37

3. Technische gegevens
