BEDIENUNGSANLEITUNG SBO680 SALORA

Wichtige Sicherheitshinweise

• Diese Hinweise gründlich lesen.
• Diese Hinweise aufbewahren.
• Lesen Sie alle Warnungen
• Befolgen Sie alle Anweisungen.
• Verwenden Sie these Gerät nicht in der Nähe von Wasser.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Blockieren Sie nicht die Lufungsöffnungen. Installieren Sie das Gerät gemäß den Anweisungen des Herstellers.
• Nicht installmenten in der Nähe von Wärmequellen sowie Radiatoren, Heizregistern, Öfen oder sonstigen Geräten die Wärme produzieren (inkl. Verständner)
• Nicht den Sicherheitszweck des polarisierten oder geerdeten Steckers beseitigen. Ein polarisierter Stecker verfügt über zwei unterschiedliche breite Kontakte. Ein geerdeter Stecker verfügt über zwei Kontakte und eine dritte Erdungsstift. Der breitere Stift oder der dritte Stift dient zu ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in der Steckdose passst,itte wenden Sie sich an einem Elektriker, der die Steckdose ersetzen kann.
• Schützen Sie das Netzkabel vor Stößen oder Quetschungen, insbesondere an Steckern, Steckdosen und am Austrittspunkt des Geräts.
• Verwenden Sie nur vom Hersteller angegebene Zubehörteile.
• Dieses Symbol zeigt an, dass diesen Gerät mit einer doppelten Isolierung ausgestellt ist, um den Benutzer vorgefährlicher Spannung für vom Benutzer zugängliche Teile zu schützen. Nur mit einem vom Hersteller verkaufen Handwagen, Ständer, Standfuß, Klammer oder Tisch verwenden. Wenn ein Handwagen verwendet wird, ist Vorsicht geboten, wenn die Handwagen/Gerät-Kombination bewegt wird, um Verletzungen durch Umkippen zu vermeiden.

• Ziehen Sie den Stecker hereaus bei Gewitters oder wenn es längerere Zeit nicht benutzt wird.
• Lassen Sie alle Wartungsarbeiten von qualifizierten Personal durchführren. Im Falle einer Beschädigung, z. B. eines beschädigten Kabels oder Steckers, ist eine Reparatur erforderlich. Wenn Flüssigkeit über das Gerät gefallen ist, das Gerät Regen oder Feuchtigkeit ausgesetzt war, das Gerät nicht ordnungsgemäß Funktioniert oder wenn es heruntergefallen ist.

Hinweis: Wenn Sie das Gerät auf eine lackierte oder holzerne Oberfläche stellen, schützen Sie es mit einem Tuch oder einem anderen Schutzmittel.

FCC- und IC-ERKLÄRUNG FÜR BENUTZER

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen, und (2)这点es Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwänschten Betrieb verursachen können.

Federal Communications Commission Konformitätserklarung

Dieses Gerät wurde getestet und ist in Übereinstimmung mit den Spezifikationen in Absatz 15 der FCC-Regelungen mit den Grenzwerten für ein digitales Klasse B-Gerät konform. Diese Spezifikationen definieren einen angemessenen Schutz gegen solche Interferenzen in geschlossenen Räumen. Dieses Gerät kann HF-Energie generieren, verwenden und abstrahlen. Wir das Gerät nicht ordnungsgemäß installiert oder verwendet kann es Interferenzen beim Radioempfang verursachen Es gibt jedoch keine Garantie davon, dass es in bestimmen Fällen nicht zu Störungen kommt kann. Kommt es durch das Gerät zu Störungen im Radio- oder Fernsehempfang, was sich durch Ein- und Ausschalten des Gerats überprüfen{lsst, sollte der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richte die Empfangsantenne neu aus, oder stelle sie an einem anderen Ort auf.
• Vergroßere den Abstand zwischen Gerät und Empfänger.
• Schließe das Gerät an eine Steckdose an, die nicht von demselben Stromkreis wie die Steckdose des Empfängers versorgt wird.
• Wenden Sie sich an den Handler oder einen erfahrenen Radio-/Fernsehtechniker.

Dieses Symbol weist daraufhin, dass these Producte eine doppelte Isolierung zwischengewährlichen Netzspannungen und vom Benutzer zuganglichen Teilen aufweist.

Warnings und Vorsichtsmaßnahmen

VORSICHT:UM STROMSCHLAG ZU VERHINDERN, STECKEN SIE BREITEN KONTAKT VON STECKER AN BREITEN SCHLITZ, VOLLSTÄNDIG EINSTECKEN. STECKEN SIE DEN STECKER VOLLSTÄNDIG IN DIE STECKDOSE.

WARNING um das Risiko auf Feuer oder Stromschlag zu reduzieren, das Gerät kein Regen oder Feuchtigkeit aussetzen. Wenn Netzstecker oder Gerätestecker als Trennvorrichtung benutzt wird, muss die Trennvorrichtung betriebsbereit bleiben.

VORSICHT:These Sicherheitshinweise sind ausschließlich für qualifiziertes Personal. Um das Risiko auf Stromschlag zu reduzieren, keine Wartungsarbeiten ausführten, die nicht in den Instruktionen beschreiben werden, es sei dess, dass Sie dazu qualifiziert sind.

WARNING Änderungen oder Modifikationen am Gerät, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können die das Nutzungsrecht vom Benutzer für ungültig erklärren.

WARNINGInstallieren Sie这点 Gerät nicht in einem geschlossenen oder eingebauten Raum, z. B. einem Bucherregal oder ähnlichen Möbeln, und sorgen Sie für eine gute Belüfung. Die Belüfung sollt nicht durch abdecken der Belüftungsöffnungen mit Gegenständen sowie Zeitungen, Tischdecken, Vorhängen usw. behindert werden.

WARNINGDie Verwendung these Gerats in der Naze von Leuchtstofflampen kann bei Verwendung der Fernbedienung zu Störungen führen. Wenn das Gerät in irgendeiner Weise stört, entfern den Sie es dann von den Leuchtstofflampen, da sie die Ursache sein konnten.

VORSICHT: Verwenden Sie nur vom Hersteller angegebene oder gefelte Zubehörteile (z. B. passende Netzele, Batterien usw.).

WARNING Batterie, Batterien und Akku dürfen nicht übermaßiger Hitze sowie Sonnenschein, Feuer usw ausgesetzt werden.

WARNING Lithium Batterien, sowie alle wieder aufladbare Batterien sind recycle fahig und müssen sachgemäß entsorgt werden und gehoren nicht in den normalen Hausmull. Wenden Sie sich an die Behörde für Info in Bezug auf Entsorgung und Recycling in ihrer Gemeinde. Sie sollen niemals verbrannt werden, da sie explodieren können.

WARNINGStromschlaggefahr - Nicht öffnen.

Der Stecker oder Netzteil dient zum Ausschalten des Geräts und sollte leicht zugänglich sein. Um das Gerät vollständig vom Netz zu entfernen, muss der Netzstecker oder der Netzteil vollständig aus der Steckdose halten.

WARNING: Um das Risiko auf Feuer oder Stromschlag zu reduzieren, das Produkt kein Regen, Rauch, Schmutz oder Feuchtigkeit aussetzen!

Das "Blitz mit Pfeil"Symbol, in einem gleichseitigen Dreieck, weist den Benutzer auf das Vorhandensein einer nicht isolierten "gefährlichen Spannung" innerhalb des Gehäuses hin, die mögliche ein Risiko auf Stromschlag darstellt.

Entfernen Sie nicht das Gehäuse (oder die Rückseite), um das Risiko eines Stromschlags zu verringgen. Innen befinden sich keine vom Benutzer zu wartenden Teile. Überlassen Sie die Reparatur ausschließlich qualifiziertem Servicepersonal.

Vielen Dank

für ihren Ankauf dieser hochwertigen Soundbar für Ihr Zuhause.

Wir raten Ohnen diese Bedienungsanleitung sorgfältig durch zu lessen damit Sie alle mögliche Betriebsmerkmale kennen. Darüber hinaus bieten wir eine Tipps und Ideen zur Lösung von Problemen. Lesen Sie alle Sicherheitshinweise vor dem Gebrauch sorgfältig durch und bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf.

Überprüfen Sie den Inhalt der Verpackung

Entfernen Sie alle Antikel aus der Verpackung. Bewahren Sie die Verpackung auf. Wenn Sie es entsorgen, entsorgen Sie es gemäß den örtlichen Vorschriften.

Folgende Artikel sind enthalten:

Soundbar

Fernbedienung

Netzadapter

Dübel und Schrauben

OPTISCHERS kabel

3,5 mm bis 3,5 mm Audio Kabel

Bedienungsanleitung

Produktbeschreibung

1. Lautsprecher
2. LED-Anzeigeleuche
3. Fernbedienungssensor
4. Ein/Aus-Quelle --- (Halten Sie 3 Sekunden lang gedrückt, um das Gerät ein- oder auszuschalten. Drücken Sie einmal, um einen Modus auszuwahlen, wenn das Gerät eingeschaltet ist.)

5. Lautstärke erhöhen

6. Lautstärke verringern

7. 3,5 mm Line-In-Anschluss
8. ARC-Verbindung
9. USB-Buchse
10. OPTICAL IN Buchse
11. DC-Anschluss (20 V, 1,2 A)

Lichtanzeige

STATUS	ANZEIGELEUCHTEN
Ausschalten	Rot
Optischer Modus	Weiß
USB-Modus	Gelb
Line in Modus	Grün
HDMI (ARC) -Modus	Violett
Bereit für Bluetooth	blau blinkend
Bluetooth verbunden	Blau

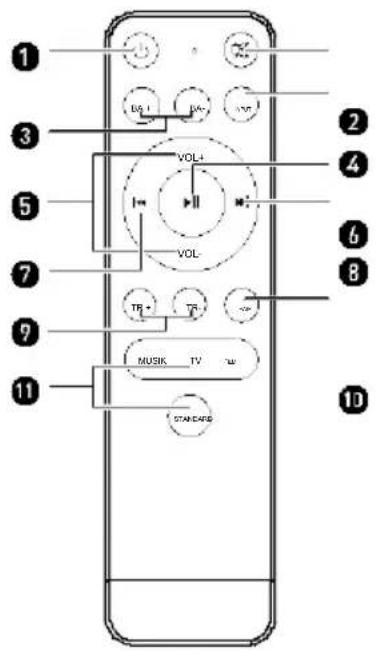

Fernbedienung (Batterien einlagen)

1. Taste --- Drücken Sie hier für den Ein- und Standby-Modus.
2. Taste --- Drücken Sie hier, um den Ton stummzuschalten. Drücken Sie erneut, um fortzufahren.
3. BASS + / BASS-Tasten --- (Stellen Sie die Basslautstärke ein in

Standard Modus.)

1. INPUT-Taste --- Wahlen Sie die Modi aus.
2. VOL +/- Tasten --- Stellen Sie die Lautstärke ein.
3. / - Taste --- Wiedergabe / Pause / Wiedergabe fortsetzen im Bluetooth-Modus.
4. -Taste --- Gehe darüber zum Anfang des Titels oder z das vorherige Titel im Bluetooth-Modus.
5. ITaste --- Im Bluetooth-Modus zum nachsten Titel springen.
6. Hohen + / Höhen-Tasten --- (Stellen Sie die Höhenlautstärke ein in

STANDARD modus.)

1. BT PAIR-Taste --- Bluetooth-Gerät trennen.
2. Musik/TV/Film/SPRECHEN/STANDARD-Tasten

--- Drücken Sie die Taste, um einen gewünschten Musikmodus auszuwahlen: MUSIK, FILM, STIMME, STANDARD.

Ersatzbatterien für die Fernbedienung

1. Drücken Sie auf die wichtere Abdeckung und schiben Sie sie, um das Batteriefach zu öffnen.
2. Legen Sie zwei "AAA" -Batterien (im Lieferumfang enthalten) ein. Achten Sie daraufuf, dass die positiven (+) und negativen (-) Pole in die richtige Richtung weisen.
3. Schlieben Sie den Batteriefachdeckel.

Umgang mit der Batterie

Die unsachgemäß Verwendung von Batterien kann zu Korrosion oder zum Auslaufen von Batterien führen, was zu Verletzungen oder Materialschäden führen kann.
- Wir empfehlen die Verwendung des in thisem Handbuch angegebenen Batterietypes.
- Installieren oder verwenden Sie neue und alte Batterien nicht gleichzeitig ODER verwenden Sie nicht gleichzeitig verschiedene Batterietypen.
- Entsorgen Sie gebrauchte Batterien nicht mit dem Hausmüll. Entsorgen Sie sie gemäß den örtlichen Vorschriften.

Verwendend der Fernbedienung

• Lassen Sie die Fernbedienung nicht fallen.
• Verschütten Sie kein Wasser oder andere Flüssigkeiten auf der Fernbedienung.

• Stellen Sie die Fernbedienung nicht auf nasse Gegenstände oder in die Höhe von Wärmequellen.

• Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie sie längerere Zeit nicht verwenden. Andernfalls können sie rosten oder auslaufen, was zu Körperverletzungen, Sachschäden oder Branden führen kann.

Produktinstallation

Wandmontage

Vorsichtsmaßnahmen:

Die Installationarf nur von qualifiziertem Personal durchgefuhrt werden. Eine unsachgemäß Installation kann zu schweren Personen- und Sachschäden führen.

Wenn Sie these Gerät selbst installieren möchten, müssen Sie prufen, ob in der Wand Leitungen (z.B. Elektrokabel oder Rohre) verlegt sind.

Es liegt in der Verantwortung des Installateurs, sicherzustellen, dass die Wand das Gesamtgewicht der Soundbar safer tragen kann.

Für die Installation sind zusätzliche Werkzeuge (nicht im Lieferumfang enthalten) erforderlich.
Ziehen Sie die Schrauben nicht zu fest an.
Bewahren Sie这点es Benutzerhandbuch zum späteren Nachschlagen auf.

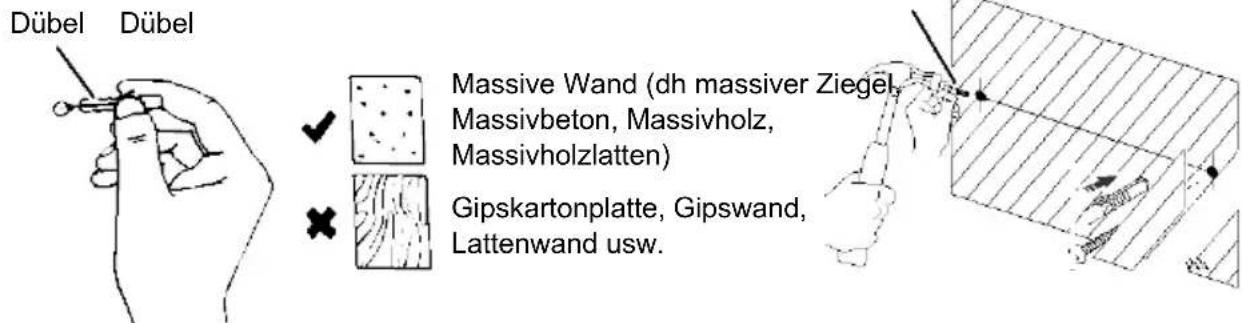

Verwenden Sie einen elektronischen Materialdetektor, um die Wand vor dem Bohren oder Montieren zu überprüfen.

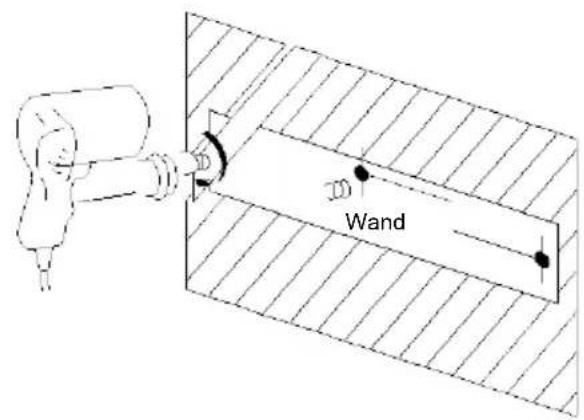

1. Bohren Sie 2 parallele Locher (Ø3-8 mm je nach Wandtyp) in die Wand. Der Abstand zwischen den beiden Lochern solle 500mm betragen.

1. Verwenden Sie gegebenenfalls einen Dübel (im Lieferumfang enthalten) in jedem Loch in der Wand.

1. Setzen Sie eine Schraube (mitgeliefert) in jeder Dübel ein. Stellen Sie sicher, dass zwischen der Wand und dem Kopf der Schraube ein Abstand von 5 mm besteht. Setzen Sie die Soundbar über die Köpfe der Schrauben und schieben Sie sie in Position.

Verbindungen

Verwenden der OPTICAL-Verbindung

Siebenotigen: Eine Audioquelle mit einem optischen Audioausgang und einem digitalen optischen Audiokabel (nicht im Lieferumfang enthalten)

Schlieben Sie das digitale optische Audiokabel an den optischen Ausgang der Audioquelle und an den optischen Eingang der Soundbar an.

Drücken Sie die POWER / SOURCE Taste an der Seitenwand oder die POWER-Taste auf der Fernbedienung, um das Gerät einzuschalten.

Drücken Sie die Taste OPTICAL auf der Fernbedienung oder die Taste POWER / SOURCE am Hauptgerät wiederholt, um den optischen Modus auszuwahlen. Die LED-Anzeige wird welt.

Stellen Sie sicher, dass die Audioeinstellungen Ihres angeschlossenen Geräts auf PCM oder optisches Audio eingestellt sind.

Audio von der angeschlossenen Audioquelle wird jetzt über die Laufsprecher wiedergegeben.

Stellen Sie sicher, dass die Audioeinstellungen Ihres angeschlossenen Geräts auf PCM oder optisches Audio eingestellt sind.

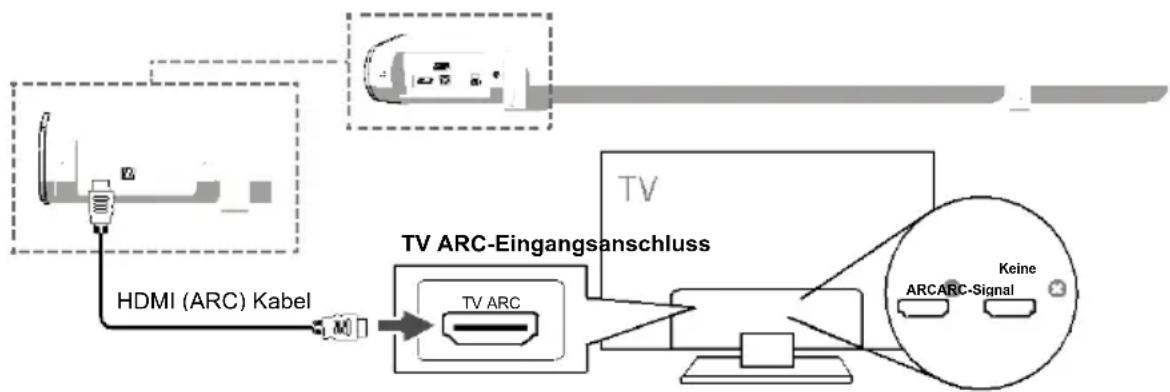

Verwenden der ARC-Verbindung (nicht enthalten)

1. Die TV ARC-Verbindung überträgt digitale Audiosignale zwischen Geräten. Wenn Ihr Fernseher über einen TV-ARC-Anschluss verfügt, erhalten Sie die Audiowiedergabe in hochster Qualität.
2. Mit einem TV ARC-Kabel der Version 1.4 oder higher (nicht im Lieferumfang enthalten).
3. Schlieben Sie das Kabel an den TV ARC-Ausgang des Fernsehgeräts und an den Soundbar TV ARC-Eingang an.

4. Drücken Sie wiederholt die Taste "INPUT" auf der Fernbedienung oder die Taste "SOURCE" am Hauptgerät, um den TV ARC-Modus auszuwahlen. Die LED leuchtet lila.

5. Wenn Ihr Fernseher mit der TV ARC-Funktion ausgestattet ist, konnen Sie den Ton über die TV ARC TV-Ausgangsverbindung an die Soundbar senden. Es sind keine zusätzlichen Audioverbindungen zur Soundbar erforderlich. Das ARC-Signal ist aktiv, wenn die TV-ARC-Quelle ausgewählt ist. Die Vorteile sind folgende:

Die TV-Fernbedienung kann die Soundbar ein- oder ausschalten.
Die TV-Fernbedienung kann die Lautstärke der Soundbar einstellen.

Anmerkungen:

• Die Übertragung digitaler Audiosignale zwischen Geräten ist nicht für alle TV-Marken auf dem Markt möglich, da die Markenfernseher nicht mit anderen Marken kompatibel sind.
• Verwendung Ihr Quellgerät (z. B. einen Fernseher, einen CD-Player oder einen Kabelsatellitenempfänger). Der Audioausgabemodus ist auf ARC eingestellt oder schaltet den Tonquellenausgang aus.

Verwendung der USB-Verbindung

Schließen Sie Ihr USB-Gerät an den USB-Anschluss der Soundbar an. Drücken Sie die Taste "INPUT" auf der Fernbedienung und die LED-Anzeige leuchtet gelb. Spieler Sie Musikdateien vom USB-Gerät über die Soundbar ab.

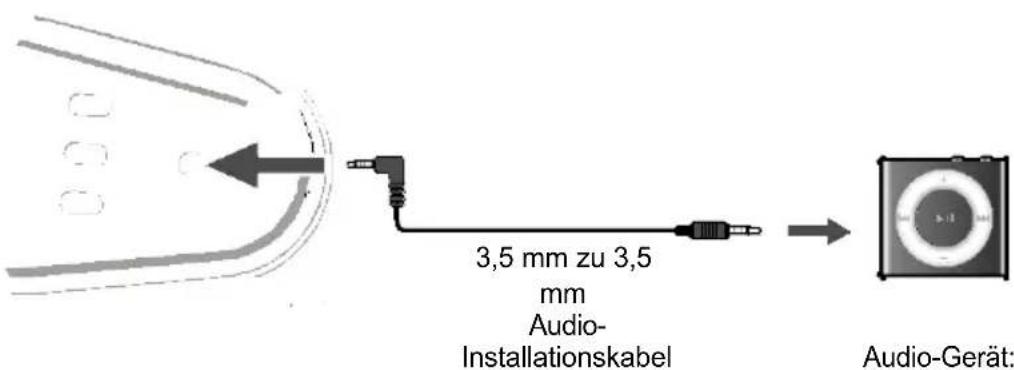

Verwendung der MP3-LINK-Verbindung (Line In)

Steen Sie ein Ende eines 3,5-mm-Audioeingangskabels (mitgeliefert) in den Line-In des Geräts. Trennen Sie vor der Verwendung alle an die Stereo-Cinch-Eingänge angeschlossenen Kabel.

Schlieben Sie das andere Ende des Kabels an den Audioausgang / Kopfhörerausgang eines MP3-Players oder einer anderen Audioquelle an.

Drücken Sie die POWER / SOURCE-Taste an der Seitenwand oder die POWER-Taste auf der Fernbedienung, um das Gerät einzuschalten.

Drücken Sie wiederholt die Taste SOURCE oder die Taste LINE in auf der Fernbedienung, um LINE im Modus zu aktivieren. Die LED-Anzeige leuchtet grün.

Audio von der angeschlossenen Audioquelle wird jetzt über die Lautsprecher wiedergegeben.

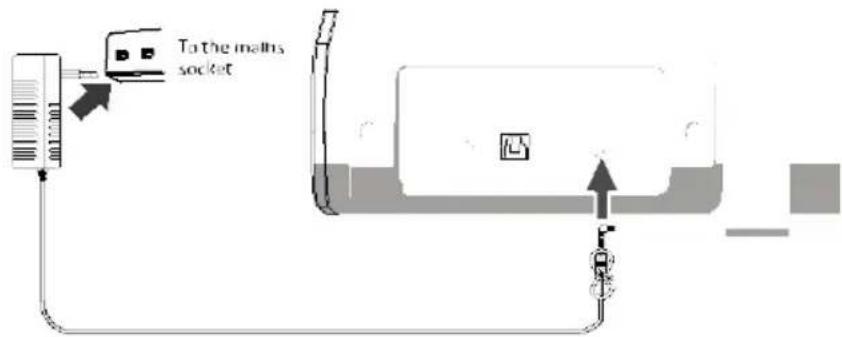

An die Steckdose anschließen

Stellen Sie sicher, dass die Versorgungsspannung eine Spannung von 100V 240V hat.

Dieses Gerät eignet sich für einen Adapter

Wenn Sie das Gerät an eine andere Stromquelle anschließen, kann das Gerät beschädigt werden.

Wickeln Sie das Netzkabel vollständig ab. Stecken Sie das Netzteil in eine Steckdose.

Stellen Sie sicher, dass der Stecker vollständig in die Buchse eingesteckt ist.

Wenn der Stecker oder ein Gerätekoppler zum Ausschalten des Geräts verwendet wird, muss es immer leicht zugänglich sein.

Verbinden Sie den Adapter mit Gerät und AC Steckdose.

Stellen Sie sicher, dass alle Audioverbindungen des Geräts angeschlossen sind, bevor Sie es an die Steckdose anschließen. Netzkabel aus Steckdoseziehen wenn das Gerät über einen längeren Zeitraum nicht benutzt wird.

Bluetooth-Betrieb

Bluetooth-Betrieb

Zum ersten Mal ein Bluetooth-Gerät koppeln

Drücken Sie die POWER-Taste an der Seitenwand oder die POWER-Taste auf der Fernbedienung, um das Gerät einzuschalten.

Die SOURCE Taste direkt auf der Fernbedienung selektieren und eindrücken oder wiederholt die POWER/SOURCE Taste eindrücken, um den Bluetooth-Modus aufzurufen, die durch ein blaes Licht angezeigt wird.

Selektieren Sie die "SBO680" in ihren Bluetooth-Einstellungen mithilfe der nativen Bedienelemente.

Wenn Ihr Gerät nach einem Kennwort fragt, geben Sie die Standardeinstellung "0000" ein. Anweisungen zum Koppeln und Verbinden von Bluetooth-Geräten finden Sie im "Benutzerhandbuch" Ihres Geräts.

Nach erfolglicher Kopplung und Verbindung ertont ein Piepton vom Gerät und die Pairing-Anzeige leuchtet blau. Nach der ersten Kopplung, bleibt das Gerät gekoppelt, es sei dess, dass das Gerät manuell entkoppelt wird, oder bis es aufgrund eines Resets gelöscht wird.

Wenn die Soundbar eine Bluetooth-Verbindung mit einem Gerät hat, können Sie die MUTE / PAIR Taste 3 Sekunden lang gedrückt halten, um diese Gerät zu verlassen und das Gerät mit einem anderen Bluetooth-Gerät zu koppeln.

Wiederholen Sie die obigen Schritte, wenn Ihr Gerät nicht mehr gekoppelt ist oder wenn Sie feststellen, dass es keine Verbindung herstellen kann.

Drahtlose Audiowiedergabe

Befolgen Sie die Anweisungen, um ein Bluetooth-Gerät zu koppeln.

Verwenden Sie die Steuerelemente des verbundenen Bluetooth-Geräts, um ein Track auszuwahlen.

Verwenden Sie zum Abspielen, Anhalten oder Überspringen des ausgewählten Songs die Steuerelemente des verbundenen Bluetooth-Geräts.

Audio vom angeschlossenen Bluetooth-Gerät wird jetzt über die Lautsprecher wiederergegeben.

Technische Daten

Verträger
Ausgangsleistung	60 W RMS
Frequenzbereich	20Hz - 20KHz ± 3dB
Eingangsempfindlichkeit	700 mV
Hauptinheit
Netzspannung	Input: 100-240V ~ 50-60HzAusgang: —20V 1.2A
Leistungsaufnahme:	50W …
Leistungsaufnahme im Standby-Modus	0,5 W
Lautsprecher mit vollemFrequenzbereich	≤Impedanz 4 Ohm, 55mm(2.5")Frequenzbereich: 20Hz-20KHz
Maße	810 x 83 x 95 mm
Länge des Netzkabels	1 Meter
