BEDIENUNGSANLEITUNG K3C51(W)U INDESIT

Inbetriebname des Gerates

K3 C51/U

DE Herd mit Multifunktions-Backofen und Glaskeramik-Kochfeld

40

Conseils

Rechts achter 1200 W

Rechts voor 1700 W

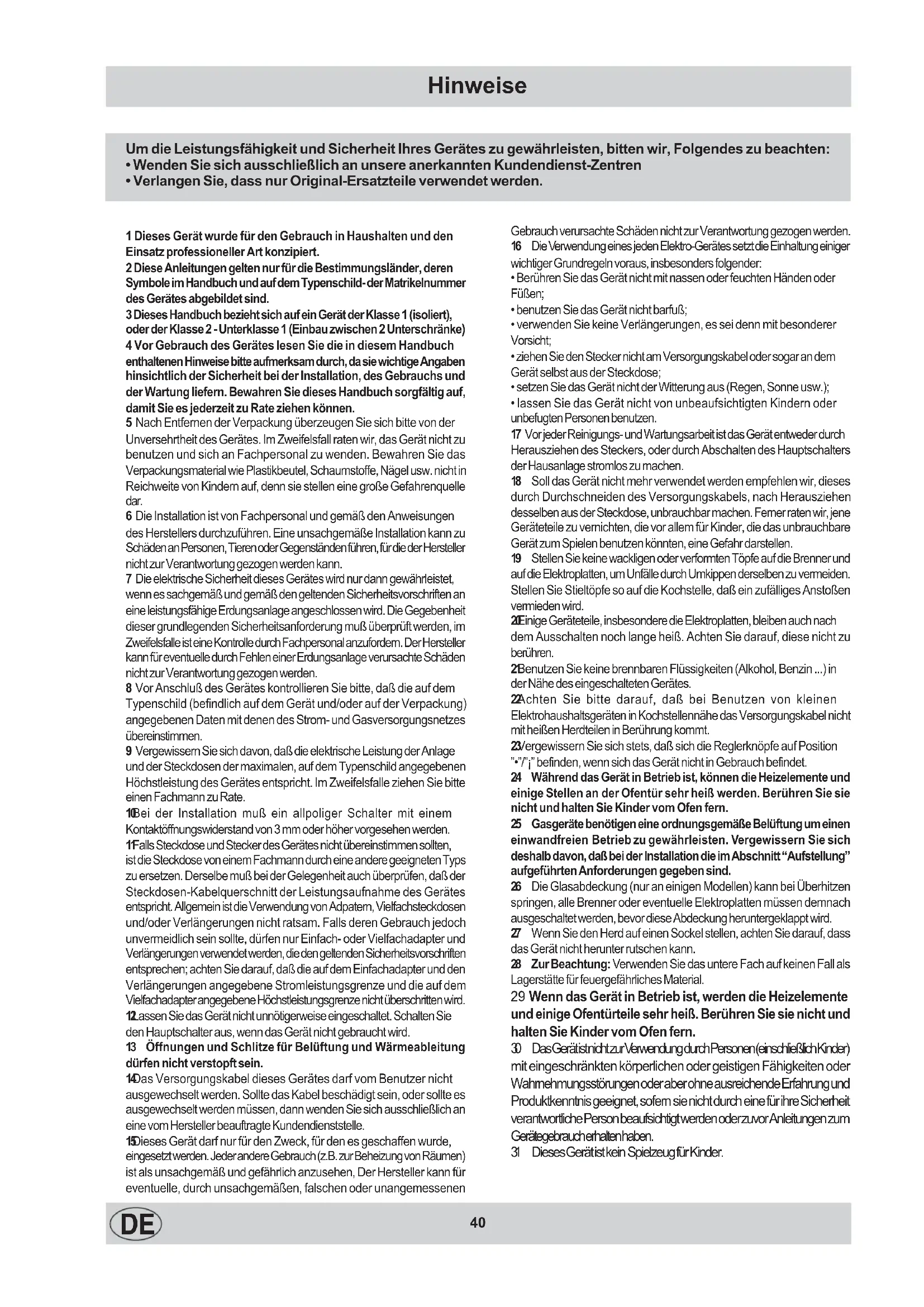

Um die Leistungsfähigkeit und Sicherheit Ihres Gerätes zu gewährleisten, bitten wir, Folgendes zu beachten:

• Wenden Sie sich ausschließlich an unsere anerkannten Kundendienst-Zentren
• Verlangen Sie, dass nur Original-Ersatzteile verwendet werden.

1 Dieses Gerät wurde für den Gebrauch in Haushalten und den Einsatz professioneller Art konzipiert.
2 Diese Anleitungen gelten nur für die Bestimmungsländer, deren Symbole im Handbuch und auf dem Typenschild- der Matrikelnummer des Gerätes abgebildet sind.
3 Dieses Handbuch bezieht sich auf ein Gerät der Klasse 1 (isoliert), oder der Klasse 2 - Unterklasse 1 (Einbau zwischen 2 Unterschränke)
4 Vor Gebrauch des Gerätes lesen Sie die in diesem Handbuch enthaltenen Hinweise bitte aufmerksam durch, da sie wichtige Angaben hinsichtlich der Sicherheit bei der Installation, des Gebrauchs und der Wartung liefern. Bewahren Sie dieses Handbuch sorgfältig auf, damit Sie es jederzeit zu Rate ziehen können.
5 Nach Entfernen der Verpackung überzeugen Sie sich bitte von der Unversehrtheit des Gerätes. Im Zweifelsfall raten wir, das Gerät nicht zu benutzen und sich an Fachpersonal zu wenden. Bewahren Sie das Verpackungsmaterial wie Plastikbeutel, Schaumstoffe, Nägel usw. nicht in Reichweite von Kindern auf, denn sie stellen eine große Gefahrenquelle dar.
6 Die Installation ist von Fachpersonal und gemäß den Anweisungen des Herstellers durchzuführen. Eine unsachgemäße Installation kann zu Schäden an Personen, Tieren oder Gegenständen führen, für die der Hersteller nicht zur Verantwortung gezogen werden kann.
7 Die elektrische Sicherheit dieses Gerätes wird nur dann gewährleistet, wenn es sachgemäß und gemäß den geltenden Sicherheitsvorschriften an eine leistungsfähige Erdungsanlage angeschlossen wird. Die Gegebenheit dieser grundlegenden Sicherheitsanforderung muß überprüft werden, im Zweifelsfalle ist eine Kontrolle durch Fachpersonal anzufordem. Der Hersteller kann für eventuelle durch Fehlen einer Erdungsanlage verursachte Schäden nicht zur Verantwortung gezogen werden.
8 Vor Anschluß des Gerätes kontrollieren Sie bitte, daß die auf dem Typenschild (befindlich auf dem Gerät und/oder auf der Verpackung) angegebenen Daten mit denen des Strom- und Gasversorgungsnetzes übereinstimmen.
9 Vergewissem Sie sich davon, daß die elektrische Leistung der Anlage und der Steckdosen der maximalen, auf dem Typenschild angegebenen Höchstleistung des Gerätes entspricht. Im Zweifelsfalle ziehen Sie bitte einen Fachmann zu Rate.
1Bei der Installation muß ein allpoliger Schalter mit einem Kontaktöffnungswiderstand von 3 mm oder höher vorgesehen werden. 1Falls Steckdose und Stecker des Gerätes nicht übereinstimmen sollten, ist die Steckdose von einem Fachmann durch eine andere geeigneten Typs zu ersetzen. Derselbe muß bei der Gelegenheit auch überprüfen, daß der Steckdosen-Kabelquerschnitt der Leistungsaufnahme des Gerätes entspricht. Allgemein ist die Verwendung von Adpatern, Vielfachsteckdosen und/oder Verlängerungen nicht ratsam. Falls deren Gebrauch jedoch unvermeidlich sein sollte, dürfen nur Einfach- oder Vielfachadapter und Verlängerungen verwendet werden, die den geltenden Sicherheitsvorschriften entsprechen; achten Sie darauf, daß die auf dem Einfachadapter und den Verlängerungen angegebene Stromleistungsgrenze und die auf dem Vielfachadapter angegebene Höchstleistungsgrenze nicht überschritten wird.
12.assen Sie das Gerät nicht unnötigerweise eingeschaltet. Schalten Sie den Hauptschalter aus, wenn das Gerät nicht gebraucht wird.
13 Öffnungen und Schlitze für Belüftung und Wärmeableitung dürfen nicht verstopft sein.
14 Das Versorgungskabel dieses Gerätes darf vom Benutzer nicht ausgewechselt werden. Sollte das Kabel beschädigt sein, oder sollte es ausgewechselt werden müssen, dann wenden Sie sich ausschließlich an eine vom Hersteller beauftragte Kundendienststelle.
15 Dieses Gerät darf nur für den Zweck, für den es geschaffen wurde, eingesetzt werden. Jeder andere Gebrauch (z.B. zur Beheizung von Räumen) ist als unsachgemäß und gefährlich anzusehen, Der Hersteller kann für eventuelle, durch unsachgemäßen, falschen oder unangemessenen

Gebrauch verursachte Schäden nicht zur Verantwortung gezogen werden.
16 Die Verwendung eines jeden Elektro-Gerätes setzt die Einhaltung einiger wichtiger Grundregeln voraus, insbesonders folgender:
- Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen;
- benutzen Sie das Gerät nicht barfuß;
- verwenden Sie keine Verlängerungen, es sei denn mit besonderer Vorsicht;
- ziehen Sie den Stecker nicht am Versorgungskabel oder sogar an dem Gerät selbst aus der Steckdose;
- setzen Sie das Gerät nicht der Witterung aus (Regen, Sonne usw.);
- lassen Sie das Gerät nicht von unbeaufsichtigten Kindern oder unbefugten Personen benutzen.
17 Vor jeder Reinigungs- und Wartungsarbeit ist das Gerät entweder durch Herausziehen des Steckers, oder durch Abschalten des Hauptschalters der Hausanlage stromlos zu machen.
18 Soll das Gerät nicht mehr verwendet werden empfehlen wir, dieses durch Durchschneiden des Versorgungskabels, nach Herausziehen desselben aus der Steckdose, unbrauchbar machen. Ferner raten wir, jene Geräteteile zu vernichten, die vor allem für Kinder, die das unbrauchbare Gerät zum Spielen benutzen könnten, eine Gefahr darstellen.
19 Stellen Sie keine wackligen oder verformten Töpfe auf die Brenner und auf die Elektroplatten, um Unfälle durch Umkippen derselben zu vermeiden. Stellen Sie Stieltöpfe so auf die Kochstelle, daß ein zufälliges Anstoßen vermieden wird.
2Einige Geräteteile, insbesondere die Elektroplatten, bleiben auch nach dem Ausschalten noch lange heiß. Achten Sie darauf, diese nicht zu berühren.
2Benutzen Sie keine brennbaren Flüssigkeiten (Alkohol, Benzin ...) in der Nähe des eingeschalteten Gerätes.
2Achten Sie bitte darauf, daß bei Benutzen von kleinen Elektrohaushaltsgeräten in Kochstellennähe das Versorgungskabel nicht mit heißen Herdteilen in Berührung kommt.
23/ergewissem Sie sich stets, daß sich die Reglerknöpfe auf Position "•"/"i" befinden, wenn sich das Gerät nicht in Gebrauch befindet.
24 Während das Gerät in Betrieb ist, können die Heizelemente und einige Stellen an der Ofentür sehr heiß werden. Berühren Sie sie nicht und halten Sie Kinder vom Ofen fern.
25 Gasgeräte benötigen eine ordnungsgemäße Belüftung um einen einwandfreien Betrieb zu gewährleisten. Vergewissern Sie sich deshalb davon, daß bei der Installation die im Abschnitt "Aufstellung" aufgeführten Anforderungen gegeben sind.
26 Die Glasabdeckung (nur an einigen Modellen) kann bei Überhitzen springen, alle Brenner oder eventuelle Elektroplatten müssen demnach ausgeschaltet werden, bevor diese Abdeckung heruntergeklappt wird.
27 Wenn Sie den Herd auf einen Sockel stellen, achten Sie darauf, dass das Gerät nicht herunter rutschen kann.
28 Zur Beachtung: Verwenden Sie das untere Fach auf keinen Fall als Lagerstätte für feuergefährliches Material.
29 Wenn das Gerät in Betrieb ist, werden die Heizelemente und einige Ofentürteile sehr heiß. Berühren Sie sie nicht und halten Sie Kinder vom Ofen fern.
3) Das Gerätistnicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder Wahrnehmungsstörungen oder aber ohne ausreichende Erfahrung und Produktkenntnis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebraucherhalten haben.
31 Dieses Gerät ist kein Spielzeug für Kinder.

Installation

Die nachstehend aufgeführten Anweisungen sind an den Fachinstallateur gerichtet und gelten als Leitlinien zur korrekten technischen Installation, Einstellung und Wartung gemäß den geltenden Richtlinien.

Wichtig: Vor jeder Einstellung, Wartung usw. muss das Gerät vom Stromnetz getrennt werden.

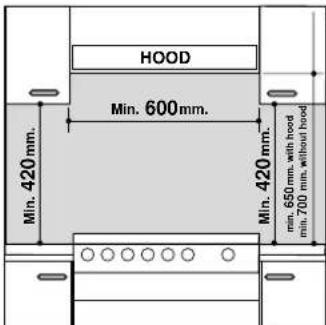

Aufstellung

Das Gerät kann neben Unterschränke installiert werden, deren Höhe die des Kochfeldes nicht überragt. Um eine korrekte Installation des Herdes zu gewährleisten, sind folgende Vorsichtsmaßregeln zu beachten:

a) Die angrenzenden Schränke, deren Höhe die des Kochfeldes überschreiten, müssen einen Abstand von mindestens 200 mm vom Rand des Kochfeldes aufweisen.
b) Dunstabzugshauben sind gemäß den in den Gebrauchsanleitungen der Dunstabzugshaube aufgeführten Anweisungen zu installieren und zwar in einem Abstand von mindestens 650 mm.
c) Die an die Dunstabzugshaube angrenzenden Hängeschränke müssen in einem Abstand von mindestens 420 mm vom Kochfeld aufgehängt werden (siehe Abbildung).

Sollte der Herd unter einem Hängeschrank installiert werden, muss bei Anbringen letzteren ein Abstand von mindestens 700 mm (Millimeter) vom Kochfeld eingehalten werden, wie auf der Abbildung veranschaulicht.

e) Der Ausschnitt muss die in der Abbildung angegebenen Abmessungen aufweisen.

HOOD Min. 600mm. Min. 420mm. Min. 420mm. min. 650mm. with hood min. 700 min. without hood

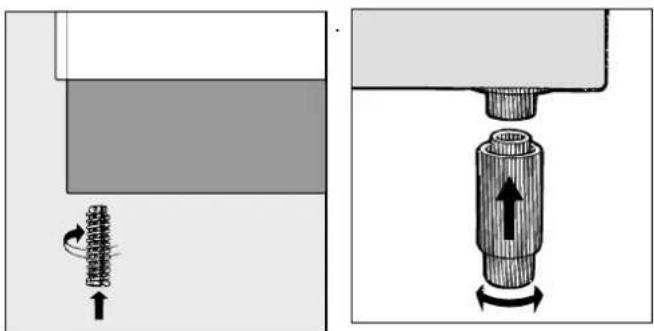

Nivellieren

Um den Herd eben ausrichten zu können, werden höhenverstellbare Stellfüße mitgeliefert (siehe Abb. 1), die in die entsprechenden Sitze (in den unteren Geräteecken) eingeschraubt werden können.

Das Netzkabel ist je nach der Art des Elektroanschlusses zu bemessen (siehe nachfolgendes Anschlussschema).

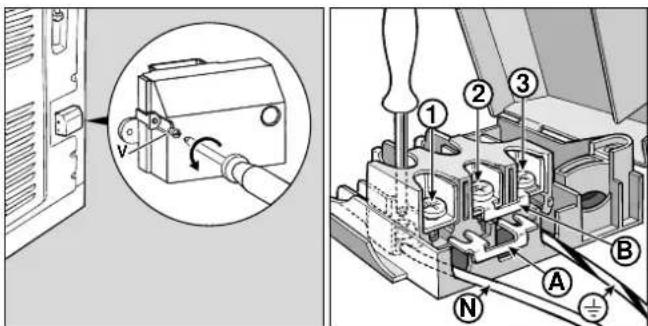

Installation des Netzkabels

Öffnen des Klemmengehäuses:

- Die Schraube "V" ausschrauben. - Deckel des Klemmengehäuses öffnen (Deckel des Unterteils abziehen)

Zur Installation des Netzkabels verfahren Sie nun wie folgt:

- Die Anschlüsse A-B je nach Art des gewünschten Anschlusses gemäß dem Schaltbild der Abbildung 3 herstellen.

Anmerkung: Diese Anschlüsse sind werkseitig für einen 230 V Einphasen-Anschluss vorgesehen (die Kontakte 1-2-3 sind untereinander verbunden). Die Brücke 4-5 befindet sich im unteren Teil des Klemmengehäuses.

• Die Drähte (N und ⬆) wie auf der Abbildung veranschaulicht anschließen und mittels der entsprechenden Schrauben befestigen.
  • Die restlichen Drähte an den Klemmen 1-2-3 befestigen.
• Das Netzkabel in der entsprechenden Kabelklemme befestigen, den Deckel wieder schließen und mittels der Schraube "V" befestigen.

Anschluss des Netzkabels an das Stromnetz

Versehen Sie das Netzkabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung. Wird das Gerät direkt an das Stromnetz angeschlossen, ist ein allpoliger Schalter mit einer Kontaktweite von mindestens 3 mm vorzuschalten. Dieser Schalter muss der Strombelastung und den geltenden Richtlinien entsprechen (der Erdleiter darf nicht durch den Schalter unterbrochen werden). Das Netzkabel muss so verlaufen, dass es an keiner Stelle eine Temperatur erreicht, die 50°C über der Raumtemperatur liegt. Vor dem Anschluss stellen Sie bitte sicher, dass:

• der Leitungsschutzschalter (Sicherungen etc.) und die Hausanlage die Belastung durch das Gerät tragen können (siehe Typenschild);
• die Versorgungsanlage mit einer den gesetzlichen Bestimmungen und Vorschriften entsprechenden Erdung versehen ist;
• die Steckdose oder der allpolige Schalter bei installiertem Herd leicht zugänglich ist.

Technische Eigenschaften

Backofen

Abmessungen (BxTxH)	39x41x34 cm
Nutzvolumen54 Liter
Bedarfsspitze des Backofens	2100 W

Glaskeramik-Kochfeld

Vorne links	1200 W
Hinten links	1700 W
Hinten rechts	1200 W
Vorne rechts	1700 W
Bedarfsspitze des Glaskeramik-Kochfeldes	5800 W

ENERGIE-ETIKETT

Richtlinie 2002/40/EG über die Etikettierung von

Elektrobacköfen

Norm EN 50304

Energieverbrauch Erzwungene Konvektion

Heizfunktion: Heißluft

Deklarierte Energieverbrauchsklasse Natürliche Konvektion

Heizfunktion: — Statisch

Spannung und Frequenz

siehe Typenschild

Nutzabmessungen des Geschirrwagens:

Breite: 42 cm

Tiefe: 44 cm

Höhe: 23 cm

Dieses Gerät entspricht den folgenden EG-Richtlinien:

-EG-Richtlinien: EG-Richtlinien: 2006/95/EC vom 12.12.06

(Niederspannung) und nachfolgende Änderungen - 2004/108/EC vom 15.12.04 (elektromagnetische Verträglichkeit) und nachfolgende Änderungen – 2009/142/EC vom 93/68/EEC vom 22.07.93 und nachfolgende Änderungen - 2002/96/EC ---1275/2008 (Stand-by/Off mode)

Entsorgung von Elektroaltgeräten

Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

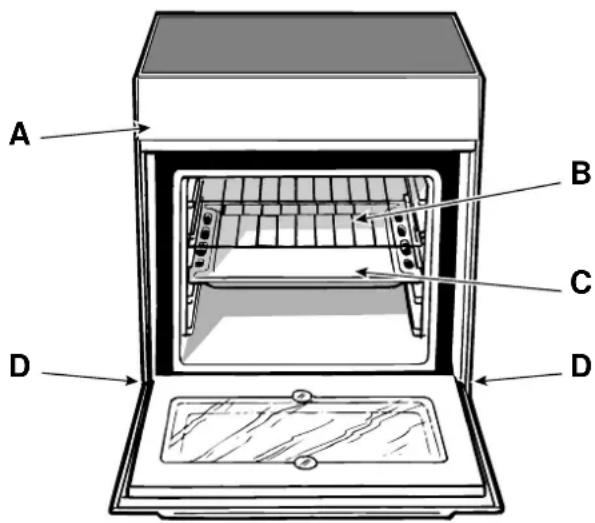

Herd mit Multifunktions-Backofen und Glaskeramik-Kochfeld

C. Fettpfanne bzw. Backblech

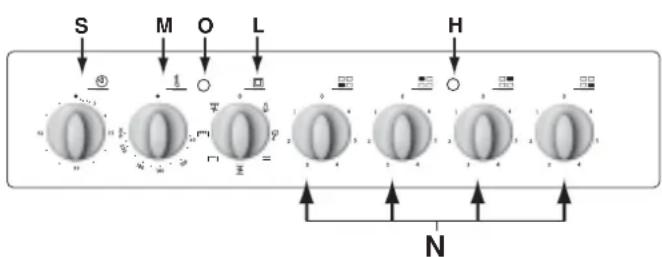

A. Schalterblende
D. Verstellbare Füße bzw. Beine
H. Kochzonen-Betriebsanzeigeleuchte
N. Kochzonen-Schalter
B. Backofenrost
O. Temperatur-Kontrollleuchte
M. Temperaturregler
L. Funktionswähler
S. Timer

A B C D D

Inbetriebnahme

Die Wahl der einzelnen Funktionen erfolgt mittels der auf der Schalterblende angeordneten Schalter.

Achtung: Vor erstmaligem Gebrauch des Backofens und des Grills sollten diese für ca. 30 Minuten in Betrieb gesetzt werden. Achten Sie dabei darauf, dass sich kein Backgut im Backofen befindet, der Temperatureregler auf Höchsttemperatur eingestellt ist, die Gerätetür geschlossen ist, und die Küche währenddessen ausreichend gelüftet wird. Der hierbei evtl. entstehende Geruch wird durch das Verdunsten der zum Schutz des Backofens und des Grills während des Zeitraums zwischen Produktion und erster Inbetriebnahme aufgetragenen Stoffe verursacht.

Achtung: Verwenden Sie die unterste Einschubhöhe bitte nur bei Einsatz des Bratspießes (wo vorhanden). Für alle anderen Gararten ist diese Führungsschiene nicht zu verwenden. Stellen Sie bei in Betrieb befindlichem Backofen auch niemals Kochgeschirr auf den Backofenboden, Sie könnten hierdurch das Email beschädigen. Stellen Sie Ihr Kochgeschirr (Auflaufformen, Alufolien, usw.) auf die mit dem Gerät gelieferten und in die Führungsschienen eingesetzten Backofenroste.

Backofenregler

Der '5 Cuochi' -Backofen vereint in einem einzigen Gerät die Vorzüge der herkömmlichen „statischen“ Backöfen und die der modernen "Heißluft"-Backöfen.

Es handelt sich um ein äußerst vielseitiges Gerät, das es Ihnen ermöglicht, zwischen 5 einfachen und sicheren Brat-/Backmethoden wählen zu können. Eingestellt werden die Garfunktionen des "5 Cuochi" mittels der beiden Drehknöpfe:

N - Funktionswähler

M - Temperaturregler

Bei jeder von der mit dem Symbol "o" gekennzeichneten Position 'AUS' abweichenden Einstellung des Funktionswählers schaltet sich die Backofenbeleuchtung ein. Drehen Sie den Schalter auf ein, schaltet sich die Backofenbeleuchtung ein, auch wenn kein Heizelement aktiviert wurde. Die Beleuchtung bleibt während des Bratens bzw. Backens eingeschaltet, und ist ein Zeichen dafür, dass sich der Backofen in Betrieb befindet.

Auftauen

Temperaturregler "M": beliebige Einstellung

Dank des an der Backofenrückwand installierten Gebläses zirkuliert Luft in Raumtemperatur um das aufzutauende Gut. Auf diese Weise können alle Arten von Speisen aufgetaut werden, vor allem jedoch empfindliche Speisen, die keine Hitze vertragen, wie beispielsweise: Eistorten, Creme- oder Sahnetorten, Obsttorten usw. Auf diese Weise ersparen Sie die Hälfte der Zeit, die Sie normalerweise zum Auftauen benötigen. Bei Fisch, Fleisch oder Brot können Sie das Auftauen mit Hilfe der Funktion "Heißluft" beschleunigen. Stellen Sie hierzu eine Temperatur von 80° - 100°C ein.

Statisch \_\_\_\_

Temperaturregler "M": zwischen 50°C und Max.

Auf dieser Einstellung schalten sich die beiden Heizelemente, das untere und das obere, ein. Dies ist der klassische Backofen unserer Großmütter, der jedoch, was Wärmeverteilung und Energieeinsparung anbelangt, auf ein außergewöhnliches Niveau gebracht wurde. Der statische Backofen ist unübertrefflich bei der Zubereitung von Eintopfgerichten wie: Kohl mit Schweinerippchen, Stockfisch auf spanische Art, Stockfisch mit Tomatensoße, Kalbsgeschnetzeltes mit Reis usw.... Ausgezeichnete Resultate erzielen Sie bei der Zubereitung von Rind- und Kalbfleischgerichten wie: Schmorbraten, Ragout, Gulasch, Wild, Lammkeule, Schweinslende usw., die eine lange Garzeit und ständige Zugabe von Flüssigkeit erfordern. Diese Backofenfunktion bietet immer noch das beste System zum Backen von Kleingebäck und Kuchen, zum Garen von Obst, sowie zum Garen von Auflaufgerichten bzw. Gerichten in geschlossenen Backformen. Bei Einsatz des statischen Backofens schieben Sie bitte jedes Mal nur ein Backblech ein, da ein gleichzeitiges Garen bzw. Backen auf mehreren Ebenen keine gleichmäßige Hitzeverteilung gewährleistet. Je nach Einsatz der verschiedenen Einschubhöhen, kann die Unter- bzw. Oberhitze optimal genutzt werden. Verwenden Sie die oberen Einschubhöhen, wenn mehr Oberhitze verlangt wird, und die unteren, wenn mehr Unterhitze verlangt wird.

Heißluft

Temperaturregler "M": zwischen 50°C und Max.

Die Heizelemente schalten sich ein und das Gebläse wird in Betrieb genommen. Dank der konstant gehaltenen und im Backofen gleichmäßig verteilten Heißluft werden die Speisen sehr gleichmäßig gegart bzw. gebacken. Es können auch gleichzeitig mehrere Gerichte unterschiedlicher Art gegart werden, vorausgesetzt es werden keine unterschiedlichen Gartemperaturen verlangt. Es können bis zu 2 Einschubhöhen gleichzeitig verwendet werden. Beachten Sie hierzu die Hinweise des Abschnitts "Gleichzeitiges Garen auf mehreren Einschubhöhen".

Diese Funktion eignet sich besonders für Gratin-Gerichte, wie auch für Speisen, die längere Garzeiten erfordern, wie: Lasagna, Nudelaufläufe, Brathähnchen mit Kartoffeln usw. Bei Fleischgerichten eignen sich ganz besonders gut Braten zum Garen im Heißluftbackofen. Dank der optimalen Hitzeverteilung können niedrigere Temperaturen eingestellt werden, es tritt weniger Fleischsaft aus, das Fleisch bleibt demnach zarter und der Gewichtsverlust wird eingeschränkt. Besonders geschätzt wird der Heißluftbackofen bei der Zubereitung von Fisch, der auf diese Weise mit wenig Zutaten gegart werden kann, wodurch Aussehen und Geschmack unveränderlich erhalten bleiben.

Dessert: Hefekuchen gelingen ganz besonders im Heißluftbackofen.

Die "Heißluft"-Funktion kann auch zum Auftauen von Fleisch und Brot eingesetzt werden. Stellen Sie hierzu den Temperaturregler auf 80°C ein. Zum Auftauen delikater Speisen stellen Sie jedoch entweder eine Temperatur von 60°C ein, oder verwenden nur die kalte Umluft (Temperaturregler demnach auf 0°C).

Oberhitze |—|

Temperaturregler "M": zwischen 50°C und Max.

Das obere Heizelement schaltet sich ein.

Diese Funktion kann zum kurzen Überbacken bereits gegarter Speisen verwendet werden.

Grill |

Temperaturregler "M": zwischen 50°C und Max.

Das mittlere obere Heizelement schaltet sich ein und der Drehspieß wird in Betrieb genommen.

Durch die äußerst hohe Temperatur und die direkt auf das Grillgut gerichtete Hitze wird das Fleisch auf der Oberseite rasch gebräunt, somit tritt kein Fleischsaft aus und das Fleisch bleibt zarter. Die Grillfunktion eignet sich ganz besonders für solche Speisen, die eine äußerst hohe Oberhitze verlangen: Rinder- und Kalbssteaks, Entrecôte, Fleischfilet, Hamburger usw. ...

Der Abschnitt "Praktische Back-/Brathinweis" enthält einige Beispiele zum Einsatz des Backofens.

Umluftgrill

Temperaturregler "M": zwischen 50°C und Max.

Das mittlere obere Heizelement schaltet sich ein und das Gebläse wird in Betrieb genommen.

Außer der einseitigen Strahlungshitze zirkuliert Heißluft im Innern des Backofens. Hierdurch wird ein Verbrennen der Speisenoberflächen verhindert, die Hitze dringt tiefer in die Speisen ein. Der Umluftgrill garantiert ein absolutes Gelingen von: Fleisch/Gemüsespießen, Bratwürsten, Schweinerippchen, Lammkoteletts, pikantes Huhn, Wachteln mit Salbei, Schweinefilet usw. ...

Grillen Sie bitte bei geschlossener Backofentür.

Die Grill-Funktion ist unübertrefflich bei der Zubereitung folgender Fischgerichte: Barsch-, Thunfisch- und Schwertfischschnitten, gefüllte Tintenfische usw. ...

Die Backofenbeleuchtung

Diese wird durch Drehen des Funktionswählers "N" auf das Symbol eingeschaltet. Sie beleuchtet das Ofeninnere und bleibt eingeschaltet, solange sich irgendein elektrisches Backofenheizelement in Betrieb befindet.

Temperatur-Kontrollleuchte (L)

Diese zeigt die Aufheizphase an; die Kontrollleuchte erlischt nach Erreichen der mittels des Temperaturreglers eingestellten Temperatur im Backofeninnern. Das nun abwechselnde Aufleuchten und Erlöschen der Kontrolllampe ist ein Zeichen dafür, dass der Thermostat korrekt arbeitet, und demnach die Backofentemperatur konstant gehalten wird.

Der Kurzzeitwecker (S)

Zur Inbetriebnahme des Kurzzeitweckers muss das Läutewerk durch eine fast vollständige Umdrehung des Knopfes "S" nach rechts ☐ aufgedreht werden; drehen Sie den Knopf daraufhin wieder zurück ☐, auf die gewünschten Minuten; die Zahl der eingestellten Minuten muss mit dem auf der Schalterblende befindlichen Bezugszeichen übereinstimmen.

Praktische Back-/Brathinweise

Der Backofen stellt Ihnen eine umfangreiche Programmpalette zur Verfügung, um jede Speise optimal garen zu können. Im Laufe der Zeit werden Sie dieses vielseitige Gerät optimal zu nutzen wissen, demnach gelten die nachstehenden Anleitungen nur als Richtlinie, die Sie durch Ihre persönliche Erfahrung erweitem können.

Backen

Schieben Sie das Backwerk immer in den heißen Backofen; halten Sie die Vorheizzeit (10-15 Minuten) stets ein. Die Temperaturen liegen normalerweise bei 160 - 200°C. Öffnen Sie während des Backens nicht die Backofentür, um ein Zusammenfallen des Kuchens zu vermeiden.

Der Kuchen ist zu trocken

Stellen Sie das nächste Mal eine um 10°C höhere Backtemperatur ein und verkürzen Sie die Backzeit.

Der Kuchen fällt zusammen

Verwenden Sie weniger Flüssigkeit und stellen Sie eine um 10°C niedrigere Backtemperatur ein.

Der Kuchen ist an der Oberseite zu dunkel

Wählen Sie eine niedrigere Einschubhöhe, eine niedrigere Temperatur und verlängern Sie die Backzeit.

Der Kuchen ist außen gut gebacken aber innen noch klebrig

Verwenden Sie weniger Flüssigkeit, reduzieren Sie die Temperatur, verlängern Sie die Backzeit.

Der Kuchen löst sich nicht aus der Form

Fetten Sie die Kuchenform gut ein und bestäuben Sie sie mit etwas Mehl oder legen Sie Backpapier in die Form.

Ich habe (bei Heißluftbetrieb) auf mehreren Ebenen gegart, und nicht alle Gerichte sind gleichförmig gar

Stellen Sie eine niedrigere Temperatur ein. Es ist nicht erforderlich, die auf mehreren Ebenen gegarten Speisen gleichzeitig aus dem Ofen zu nehmen.

Fisch und Fleisch

Für Geflügel und Fisch ist eine niedrigere Temperatur einzustellen. (150°C - 175°C) Für Rinderbraten, der außen gut angebraten, innen aber saftig bleiben soll, ist das Fleisch bei hoher Temperatur (200220°C) rasch anzubraten, um dann auf eine niedrigere Temperatur überzugehen. Als Richtlinie gilt: Je größer der Braten, desto niedriger die Temperatur und um so länger die Bratzeit. Legen Sie das Fleisch auf die Mitte des Rostes und schieben Sie die Fettpfanne darunter. Schieben Sie den Rost so ein, dass er sich in der Mitte des Backofens befindet. Sollte mehr Unterhitze erforderlich sein, dann verwenden Sie die unterste Einschubhöhe.

Gleichzeitiges Garen auf mehreren Einschubhöhen

Soll auf zwei Einschubhöhen gegart werden, dann wählen Sie bitte nur die Funktion “Heißluft”, denn nur diese ermöglicht ein solches Garen.

• Ihr Backofen hat insgesamt 5 Einschubhöhen. Beim Heißluftgaren verwenden Sie jedoch bitte nur die beiden mittleren Einschubhöhen, die oberste und die unterste ist zu direkt der Heißluft ausgesetzt, wodurch empfindliche Gerichte leicht verbrennen könnten.
• Verwenden Sie im Allgemeinen die 2. und die 4. Einschubhöhe von unten, wobei die 2. für die Speisen verwendet werden sollte, die mehr Hitze verlangen. Zum Beispiel: Bei gleichzeitigem Zubereiten von Fleischbraten für den Braten und die 4. für empfindliche Speisen.
• Sollen Gerichte, die unterschiedliche Gartemperaturen und -zeiten verlangen, gleichzeitig gegart werden, dann stellen Sie eine mittlere der beiden erforderlichen Gartemperaturen ein, und garen die empfindlichere Speise auf der vierten Ebene (von unten). Nehmen Sie die Speise, die eine kürzere Garzeit erfordert, zuerst aus dem Backofen.
• Schieben Sie die Fettpfanne auf die unterste und den Grillrost auf die oberste Führung.
• Soll auf mehr als einer Ebene Pizza gebacken werden, dann stellen Sie den Thermostaten auf 220°C; vergessen Sie nicht, dass der Backofen mindestens 15 Minuten gut vorgeheizt werden muss. Im allgemeinen wird die auf der vierten Einschubhöhe befindliche Pizza etwas später gar, nehmen Sie deshalb die Pizza, die sich auf der zweiten Ebene befindet, etwas früher aus dem Backofen und lassen die andere noch für ein paar Minuten weitergaren.

Gebrauch des Grills

Der Backofen ermöglicht Ihnen zwei unterschiedliche

Grillarten. Verwenden Sie die Funktion "Oberhitze" für kleine Portionen. Auf dieser Einstellung liegt der Energieverbrauch bei nur 1200 W, und ist demnach ideal für kleines Grillgut, wie: z.B- überbackenes Toastbrot, Würstchen usw.

Legen Sie das Grillgut auf die Mitte des Rostes, da nur der mittlere Teil des oberen Heizwiderstandes eingeschaltet ist. Grillgut auf den Eckzonen des Grills wird nicht gar.

Die Funktion |“”| “Grill” ermöglicht das Garen auf der gesamten Rostoberfläche. Schalten Sie diese Funktion ein, wenn der ganze Rost mit Grillgut belegt ist und eine gleichmäßige Bräunung gewünscht wird.

Wichtig: Grillen Sie bei geschlossener Backofentür, dadurch erzielen Sie nicht nur optimale Ergebnisse, sondern sparen auch Energie (ca. 10%).

Bei Einsatz der Grillfunktionen sollte der Thermostat auf die höchste Stufe eingestellt werden. Dies bedeutet jedoch nicht, dass, falls erforderlich, nicht auch niedrigere Temperaturen eingestellt werden können.

Setzen Sie den Grillrost in die oberen Führungen (siehe Tabelle) ein, und schieben Sie die Fettpfanne unter das Grillgut (unterste Führung), um abtropendes Fett aufzufangen und Rauchbildung zu vermeiden.

Die Einstellung "Umluftgrill" ist äußerst praktisch für rasches Grillen, die vom Grill ausgestrahlte Heißluft wird besser verteilt, wodurch gleichzeitig die Oberseite gebräunt und die Unterseite gegart wird. Der Umluftgrill ermöglicht das Garen großer Braten oder Geflügel, ohne Einsatz des Bratspießes. Auf dieser Einstellung können bereits gegarte Gerichte noch kurz überbacken werden. (Nudelaufläufe usw.) Setzen Sie den Grillrost auf die 2. oder 3. Führung (siehe Tabelle), und schieben Sie die Fettpfanne unter das Grillgut, um abtropendes Fett aufzufangen und Rauchbildung zu vermeiden. Bei gleichzeitigem Einsatz dieser Funktion und dem Bratspieß (nur bei einigen Modellen) kann auch auf dem Backblech (1. Ebene) gegart werden, wie z.B.: Kartoffeln usw.

Anleitungen zum Einsatz des Glaskeramik-Kochfeldes

Beschreibung

Die Kochfelder sind mit elektrischen Heizstrahlern bestückt, die sich unter den Kochzonen befinden, die bei Inbetriebnahme aufglühen.

A. Kochzone (A).
B. Kontrolllampen, die darauf aufmerksam machen, dass die entsprechenden Zonen eine Temperatur von 60°C übersteigen, auch wenn die Kochzone bereits ausgeschaltet wurde.

Beschreibung der Heizelemente

Die Strahlungsbeheizung erfolgt mittels runder Heizelemente, die innerhalb von nur 10-20 Sekunden nach dem Einschalten rot aufglühen.

Anleitungen zum Einsatz des Glaskeramik-Kochfeldes

Um optimale Leistungen Ihres Glaskeramik-Kochfeldes zu gewährleisten, sind beim Kochen einige grundsätzliche Maßnahmen zu beachten.

- Auf Glaskeramik-Kochfeldern kann jede Art von Kochgeschirr verwendet werden. Die Böden müssen

jedoch perfekt glatt sein. Ein stärkerer Boden garantiert jedoch eine gleichmäßigere Hitzeverteilung.

• Achten Sie darauf, dass der Topfboden die Kochzone gänzlich ausfüllt: sonst geht ungenutzte Energie verloren.
• Achten Sie darauf, dass der Boden des Geschirrs trocken und sauber ist: Hierdurch wird eine optimale Auflage auf der Kochzone sowie eine längere Lebensdauer Ihres Glaskeramik-Kochfeldes und Ihrer Töpfe gewährleistet.
• Vermeiden Sie den Einsatz von Kochgeschirr, das bereits auf Gasherden verwendet wurde. Durch die stark konzentrierte Hitze der Gasbrenner könnten sich die Böden etwas verformt haben, und somit keine optimalen Kochresultate bei Einsatz auf einem Glaskeramik-Kochfeld mehr gewährleisten.

©

Praktische Back-/Brathinweise

Position Funktionswähler	Gerichte	Gewicht kg	Einschub-Höhe von unten	Vorheizzeit (Minuten)	Position Temperatur-Regler	Garzeit (Minuten)
Auftauen	Alle tiefgefrohrenen Speisen
Tradition	Ente	1	3	15	200	65-75
	Kalbs- oder Rinderbraten	1	3	15	200	70-75
	Schweinebraten	1	3	15	200	70-80
	Gebäck	-	3	15	180	15-20
	Torten	1	3	15	180	30-35
Heißluft	Pizza (auf 2 Ebenen)	1	2-4	15	220	15-20
	Lasagne	1	3	10	200	30-35
	Lamm	1	2	10	180	50-60
	Brathähnchen + Kartoffeln	1	2-4	10	180	60-75
	Makrelen	1	2	10	180	30-35
	Plum Cake	1	2	10	170	40-50
	Windbeutel (auf 2 Ebenen)	0.5	2-4	10	190	20-25
	Gebäck (auf 2 Ebenen)	0.5	2-4	10	180	10-15
	Biskuitböden (auf 1 Ebene)	0.5	2	10	170	15-20
	Biskuitböden (auf 2 Ebenen)	1.0	2-4	10	170	20-25
	Quiche	1.5	3	15	200	25-30
Oberhitze	Nachgaren von Speisen - 3/4 15 220 -
Grill	Seezungen und Tintenfische	1	4	5	Max	8-10
	Tintenfisch- und Krebsspieße	1	4	5	Max	6-8
	Kabeljaufilet	1	4	5	Max	10
	Gegrillte Gemüse	1	3/4	5	Max	10-15
	Kalbsteaks	1	4	5	Max	15-20
	Koteletts	1	4	5	Max	15-20
	Hamburger	1	4	5	Max	7-10
	Makrelen	1	4	5	Max	15-20
	Toasts	n.° 4	4	5	Max	2-3
Umluftgrill	Gegrilltes Hähnchen	1.5	3	5	200	55-60
	Tintenfische	1.5	3	5	200	30-35

NB: Bei den angegebenen Garzeiten handelt es sich um Richtwerte, die je nach Wunsch geändert werden können. Bei Einsatz des Grills oder des Umluftgrills ist die Fettpfanne auf die unterste Führung zu schieben.

Vor jeder Reinigung und Pflege, wie auch vor Wartungsmaßnahmen muss das Gerät vom Stromnetz getrennt werden. Um eine lange Lebensdauer des Backofens zu gewährleisten, muss er regelmäßig gründlich gereinigt werden. Beachten Sie hierbei, dass:

• für die Reinigung kein Dampfgerät verwendet werden darf;
• die emallierten und selbstreinigenden Teile nur mit lauwarmem Wasser und nicht mit Scheuermitteln oder scharfen Reinigungsmitteln, die diese Teile beschädigen könnten, zu reinigen sind;
• der noch lauwarme Backofen möglichst nach jedem Gebrauch mit warmem Wasser und Spülmittel gereinigt, mit klarem Wasser nachgespült und sorgfältig abgetrocknet wird;
• auf den Edelstahlteilen Flecken zurückbleiben könnten, sollte stark kalkhaltiges Wasser oder ein scharfes (phosphorhaltiges) Spülmittel für längere Zeit darauf stehen bleiben. Es ist ratsam, diese Teile nach der Reinigung gut nachzuspülen und trocken zu reiben. Übergekochtes Wasser muss ebenfalls beseitigt werden;
• Reinigen Sie auch die Schalterblende regelmäßig, um zu vermeiden, dass Unreinheiten und Fett darauf ablagern. Verwenden Sie weiche Schwämme oder weiche Tücher, um die emaillierten Teile sowie die Hochglanzteile aus Edelstahl nicht zu verkratzen.

Reinigung des Kochfeldes

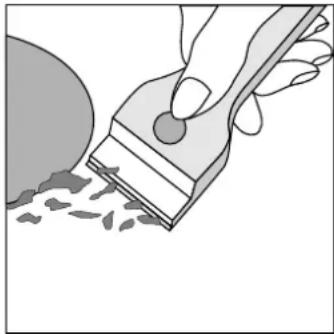

Reinigen Sie das Kochfeld vor Kochbeginn mit einem feuchten Tuch, um sämtliche Staubreste oder eventuelle alte Kochreste zu beseitigen. Das Kochfeld sollte regelmäßig mit lauwarmer milder Spüllauge gereinigt werden. Glaskeramikfelder sollten von Zeit zu Zeit auch mit einem entsprechenden, im Handel erhältlichen Spezialreiniger behandelt werden. Entfernen Sie zuerst sämtliche Fettspritzer oder Kochreste mit einem für Glas geeigneten Klingenschaber CENA (nicht mitgeliefert).

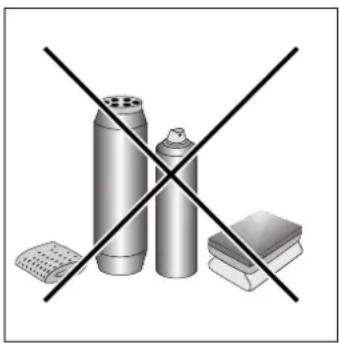

Reinigen Sie das Kochfeld, wenn es noch lauwarm ist, verwenden Sie hierzu ein weiches Papiertuch und ein geeignetes Reinigungsmittel. Spülen Sie es dann klar nach und reiben Sie es mit einem sauberen weichen Tuch trocken. Versehentlich geschmolzene Alufolie, Plastikteile oder Kunststoffe müssen sofort mit einem Klingenschaber entfernt werden, da sonst die Oberfläche beschädigt würde. Dasselbe gilt für Zuckerreste oder stark zuckerhaltige Speisereste. Verwenden Sie absolut keine Scheuerschwämme oder sonstige Scheuermittel. Vermeiden Sie auch den Einsatz von chemischen Reinigungsmitteln, wie Backofensprays oder Fleckenentferner.

Spezialreiniger für Glaskeramik	Wo erhalte ich diese?
Klingenschaber und Ersatzklingen	Hobbyladen und Eisenwarenhändler
Stahl-FixSWISSCLEANERWK TOPAndere Spezialreiniger für Glaskeramik	HaushaltswarengeschäftBastelgeschäftEisenwarenhändlerSupermarkt

Austausch der Backofenlampe

• Ziehen Sie den Netzstecker (wenn zugänglich) aus der Steckdose, oder unterbrechen Sie die Stromzufuhr zum Backofen durch Abschalten des allpoligen Schalters.
• Drehen Sie die Glasabdeckung der Lampenhalterung heraus.
• Schrauben Sie die Lampe heraus und ersetzen Sie diese durch eine hitzebeständige Lampe (300°C) gleicher Eigenschaften und Bauform:
• Spannung 230/240 V
  -Leistung 25W
  -Sockel E14
• Setzen Sie die Glasabdeckung wieder ein und stellen Sie die Stromversorgung zum Backofen wieder her.
