Einleitung

Produktbeschreibung

Husqvarna 520iHD60, 520iHD70 ist eine akkubetriebene Heckenschere mit einem Elektromotor.

Wir arbeiten laufend darüber, ihre Sicherheit und die Effektivität während des Betriebs zu verbessern. Ihr Servicehändler steht ihren gern für weitere Informationen zur Verfügung.

Verwendungszweck

Verwenden Sie das Gerät zum Schneiden von Åsten und Zweigen. Verwenden Sie das Gerät nicht für andere Aufgaben.

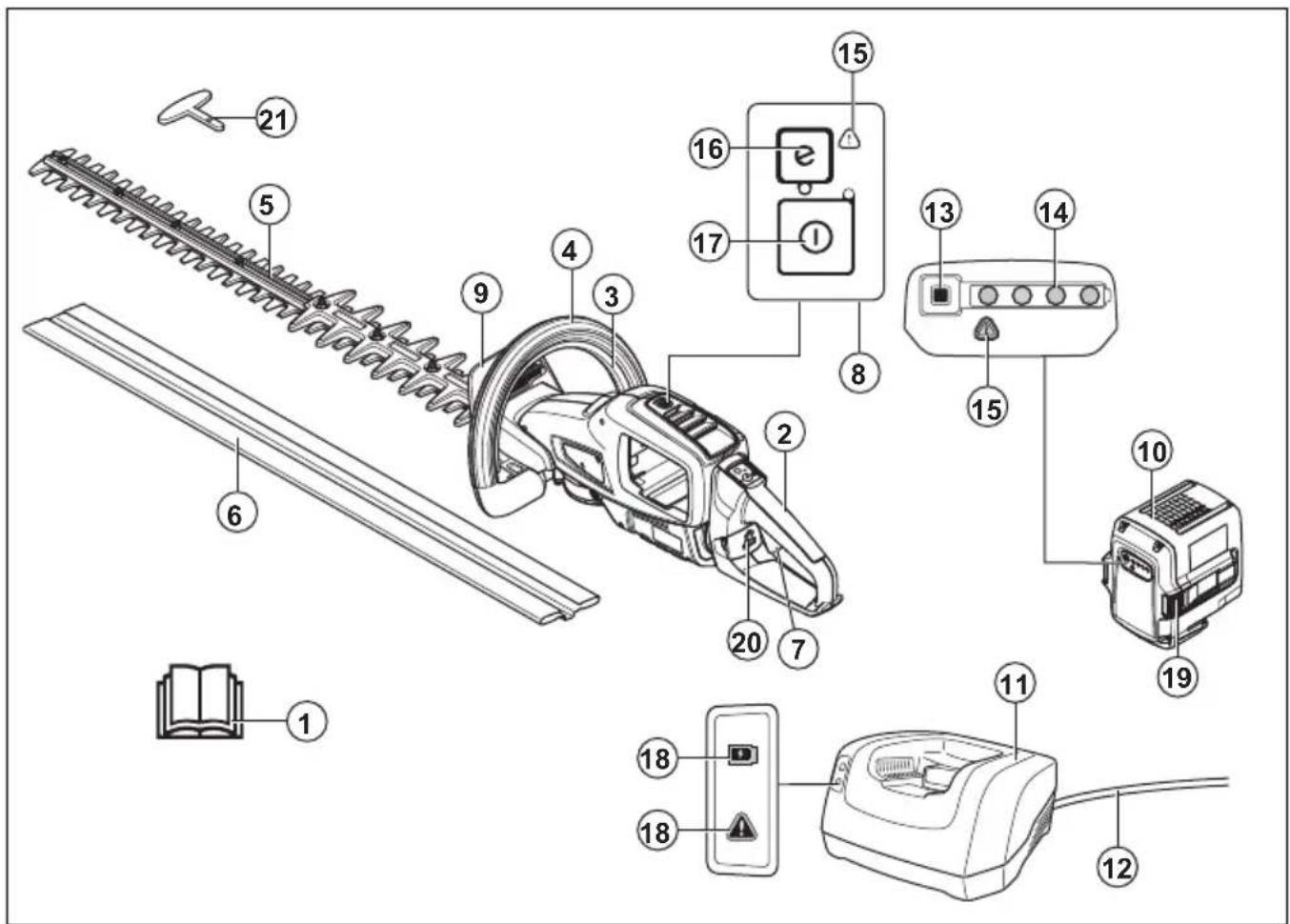

Produktübersicht

1. Bedienungsanleitung
2. Hinterer Handgriff
3. Gashebelsperre

4. Vorderer Handgriff

5. Klingen und Klingenschutz

6. Transportschutz
7. Gashebel

8. Tastatur

9. Handschutz

10. Akku
11. Akkuladegerat
12. Seil
13. Akkuanzeigetaste
14. Akkuladezustand
15. Warnanzeige
16. SavE-Taste (Energiespartaste)
17. Start- und Stoptaste
18. Betriebs- und Warnanzeige
19. Akkuentriebelungstaste
20. Verriegelung für Griff
21. Klingenspitzenschutz

Symbole auf dem Gerät

WARNING! Dieses Gerät ist gefährlich. Wenn das Gerät nicht sorgfällig und korrekt verwendet wird, kann es zu Verletzungen oder zum Tod des Bedieners oder anderer Personen kommt. Zur Vermeidung von Verletzungen für den Bediener oder umstehende Personen,lesen und befolgen Sie alle Sicherheitshinweise in der

Bedienungsanleitung. Lesen Sie die Bedienungsanleitung sorgfältig durch und machen Sie sich vor der Benutzung mit dem Inhalt vertraut.

Tragen Sie einen zugelassenen Augenschutz.

Tragen Sie zugelassene Schutzhandschuhe.

Dieses Gerat entspricht den geltenden CERichtlinien.

Weder das Gerät noch die Verpackung dürfen über den Hausmüll entsorgt werden. Das Gerät und die Verpackung sind an einer Recyclingstation abzugeben, damit die elektrischen und elektronischen Komponenten wiedergewonnen werden konnen. (nur für Europa)

Spritzwassergeschützt.

Gleichstrom

Umweltbelastende Gerauschemissionen gemäß der entsprechenden Richtlinie der Europäischen Gemeinschaft. Die Emission des Gerats ist im Abschnitt „Technische Daten" und auf dem Geräteschild angegeben.

Verriegelung furGriffeinstellung.

yyyywwxxxxDag

Typenschild zeit die Serien- number. yyy ist das Produktionsjahr, ww die Produktionswoche und xxx die fortlaufende Nummer.

Hinweis: Sonstige Symbole/Aufkreber am Gerät beziehen sich auf Zertifizierungsanforderungen, die in bestimmten Ländern gelten.

Symbole auf dem Akku und/oder auf dem Ladegerät

Recycleln Sie diesen Gerät an einer Recyclungstation für elektrische und elektronische Geräte. (nur für Europa)

Störungsfreier Transformer.

Das Akkuladegerat scarf nur in geschlossenen Räumen benutzt und aufbewahrt werden.

Doppelt isoliert

Produktaftung

Im Sinne der Produktthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

das Gerät nicht ordnungsgemäß repariert wird.
- das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.
- ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.

Sicherheit

Sicherheitsdefinitionen

Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonderss wichtige Teile der Bedienungsanleitung hinzuweisen.

WARNING: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in thism Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht.

ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in thism Handbuch die Gefahr von Schaden am Gerat, an anderen Materialien oder in der Umgebung besteht.

Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING: Lesen Sie sãmtliche Sicherheitshinweise und Anweisungen durch. Wenn Sie die Warn- und Sicherheitshinweise nicht befolgen, kann dies zu Elektroschock, Brand und/oder schweren Verletzungen führen.

Hinweis: Bewahren Sie alle Warnhinweise und Anweisungen für spätere Referenzzwecke auf. Der Begriff „Elektrowerkzeug" in den Warnhinweisen bezieht sich auf ein Elektrowerkzeug mit Netzbetrieb (über ein Kabel) oder mit Akkubetrieb (kabellos).

Sicherheit im Arbeitsbereich

• Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Durch zugestellte oder dunkle Arbeitsbereiche steigt die Unfallgefahr stark an.
• Betreiben Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht, z. B. in der Höhe von leicht entzündlichen Flüssigkeiten, Gasen oder Staubansammlungen. Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommt, wodurch sich Staub oder Dämpfe entzüden können.
• Sorgen Sie bei der Arbeit mit Elektrowerkzeugen davon, dass sich keine Kinder oder unbefugte

Personen in der Höhe befinden. Durch Ablenkungen können Sie die Kontrolle über das Werkzeug verlieren.

Elektrische Sicherheit

Die Netzstecker von Elektrowerkzeugen müssen zur Steckdose passen. Der Netzsteckerarf in keiner Weise verändert werden. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Nicht modifierte Stecker und Steckdosen reduzieren das Risiko eines Elektroschocks.
- Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.
- Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus. Wenn Wasser in ein Elektrowerkzeug eindringt, erhöht sich das Stromschlagrisiko.
- Verwenden Sie das Anschlusskabel nicht missbrächlich. Verwenden Sie das Anschlusskabel niemals zum Tragen oder Heranziehen des Elektrowerkzeugs, undziehen Sie den Stecker nicht am Anschlusskabel aus der Steckdose. Halten Sie das Kabel fern von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen. Beschädigte oder verdrehte Anschlusskabel erhöhen das Stromschlagrisiko.
- Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie ein für den AuBeneinsatz geeignetes Verlängerungskabel. Die Verwendung eines für den AuBeneinsatz geeigneten Kabels verringgert das Risiko eines Stromschlags.
- Falls der Einsatz eines Elektrowerkzeugs in einer feuchten Umgebung nicht zu vermeiden ist, benutzen Sie eine Stromversorgung mit FI-Schutzschalter (RCD). Die Verwendung einer Fehlerstrom-Schutzeinrichtung (RCD) verringgert das Risiko eines elektrischen Schlags.

Persönliche Sicherheit

• Bleiben Sie aufmerksam, achten Sie auf das, was Sie tun, und setzen Sie gesunden Menschenverstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

• Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstung wie Atemschutzmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehorschutz senkt bei angemessenem Einsatz das Verletzungsrisiko.

• Vermeiden Sie ein versehentliches Starten. Achten Sie darauf, dass sich der Schalter in der Aus-Stellung befindet, bevor Sie das Elektrowerkzeug an die Stromversorgung und/oder den Akku anschließen oder es hochheiten oder herumtragen. Durch Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter und das Einstecken des Steckers bei betätigtem Schalter steigt das Unfallrisiko stark an.
• Entfernen Sie s amtliche Einstellschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.
• Sorgen Sie für einen festen Stand. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen better im Griff.
• Kleiden Sie sich richtig. Tragen Sie niemals lose sitzende Kleidung oder Schmuck. Halten Sie Haar und Kleidung von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.
• Wenn Anschlüsse für Staubabsaug- und Staubsammelvorrichtungen vorhanden sind, sorgen Sie dazu, dass diese richtig angeschlossen und eingesetzt werden. Die Verwendung von Staubsammelvorrichtungen vermindert durch Staub verursache Gefahren.
• Lassen Sie nicht zu, dass Sie wegen Vertrautheit durch früige Verwendung der Werkzeuge selbstgefällig werden und die Sicherheitsgrundsätze der Werkzeuge ignorantieren. Eine achtlose Handlung kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.
  Die Vibrationsemissionen während der tatsächlichen Verwendung des Elektrowerkzeugs konnen abhängig von der Verwendungsart des Werkzeugs vom angegebenen Gesamtwert abweichen. Bediener sollens Sicherheitsmaßnahmen für den eigenen Schutz ergreifen, die auf einer Beurteilung der Exposition unter tatsächlichen Nutzungsbedingungen beruht. Dabei sind alle Teile des Betriebszyklus zu berücksichtigten, z. B. abgesehen vom Gashebelbetrieb, die Zeiten, wenn das Werkzeug ausgeschaltet ist und wenn es im Leerlauf betrieben wird.

Verwendung und Pflege von Elektrowerkzeugen

• Überbeanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für ihren Einsatzzweck. Das richtige Elektrowerkzeug erledigt

seine Arbeit bei bestimmungsgemäßem Einsatz better und sicherer.

• Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.
• Trennen Sie das Elektrowerkzeug von der Stromversorgung bzw. vom Akku, bevor Sie Einstellarheiten vornehmen, Zubehörteile austauschen oder das Elektrowerkzeug verstauen. Solche préventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Start des Elektrowerkzeugs.
  Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, und{lennen nicht zu,dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/ oder diesen Anweisungen vertraut sind. Elektrowerkzeuge stellen in ungeschulten Händeneine Gefahr dar.
• Halten Sie Elektrowerkzeuge in Stand. Prufen Sie auf Fehlausrichtungen, sicheren Halt und Leichtigigkeit beweglicher Teile, Beschädigungen von Teilen sowie auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Bei Beschädigungen setzen Sie das Elektrowerkzeug reparieren, bevor Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.
• Halten Sie Schneidwerkzeuge scharf und sauber. Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben seltener hangen und sind einfacher zu bedieren.
• Benutzen Sie Elektrowerkzeuge, Zubehor, Werkzeugspitzen und Ahnliches in Übereinstimmung mit diesen Anweisungen und auf die für das jeweilige Elektrowerkzeug bestimmungsgemäß Weise, und beachten Sie darauf die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten. Der Einsatz eines Elektrowerkzeugs für Zwecke, die von den hier angegebenen abweichen, kann zu GefahrensITUationen führen.

Verwendung und Pflege von akkubetriebenen Werkzeugen

• Eine Aufladungarf nur mit dem vom Hersteller vorgeschreibenben Ladegerat durchgefuhrt werden. Durch ein für einen bestimmten Akkotyp geeignetes Ladegerat kann Brandgefahr entstehen, wenn es für einen anderen Akku verwendet wird.
• Verwenden Sie Elektrowerkzeuge nur mit speziell ausgezeichneten Akkus. Die Verwendung anderer Akkus kann zu Verletzungs- und Brandgefahr führen.
• Wird der Akku nicht verwendet, halten Sieihn von Metalgegenständen wie Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleineren Metallogobjekten fern, da es zu einer Überbrückung der Kontakte kommt kann. Durch

Kurzschluss der Akkuklemen kann es zu Verbrennungen oder Bränden kommt.
- Unter missbrauchlichen Bedingungen kann Flüssigkeit aus dem Akku austreten; vermeiden Sie Kontakt damit. Bei versehentlichem Hautkontakt(sofort mit Wasser abspulen. Sollten ihre Augen damit in Berührung gekommen sein, suchen Sie sofort arztliche Hilfe auf. Durch austretende Flüssigkeit aus dem Akku kann es zu Reizungen oder Verbrennungen kommt.

Service

• Lassen Sie das Elektrowerkzeug von einem qualifizierten Fachmann reparieren, und bestehen Sie darauf, dass nur Originalersatzteile verwendet werden. Auf diese Weise wird davon gesorgt, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.

Sicherheitswarnings für die Heckenschere - Persönliche Sicherheit

• Halten Sie alle Körperteile von dem Messer fern. Entfernen Sie geschrittenes Material nicht und halten Sie zu schneidendes Material nicht fest, wenn sich die Messer bewegen. Stellen Sie beim Entfernen von eingeklemmtem Material safer, dass der Schalter ausgeschaltet ist. Bei der Arbeit mit der Heckenschere können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.
• Tragen Sie die Heckenschere bei ausgeschaltetem Messer am Griff. Beim Transportieren oder Lager der Heckenschere muss immer die Messerabdeckung angebracht werden. Durch korrekte Handhabung der Heckenschere wird das Verletzungsrisiko durch die Messer reduziert.
• Halten Sie das Elektrowerkzeug nur an der isolierten Griffoberfläche fest, da die Klinge sonst ggf. in Kontakt mit verborgener Verkabelung oder seinem eigenen Kabel kommt. Klingen, die mit einem stromführungenden Leiter in Kontakt kommt, können freiigende Metallteile des Elektrowerkzeugs unter Strom setzen und dem Bediener einen elektrischen Schlag versetzen.
• Halten Sie das Kabel vom Schneidbereich fern.
  Während des Betriebs kann das Kabel in Strauchern verborgen sein und verstehentlich vom Messer beschädigt werden.

Allgemeine Sicherheitshinweise

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Entnehmen Sie den Akku, um den versehentlichen Start des Geräts zu verhindern.
• Dieses Gerät ist ein sehr gefährliches Werkzeug, wenn Sie nicht aufpassen oder das Gerät unsachgemäß verwenden. Dieses Gerät kann

schwere Verletzungen des Bedieners oder anderer Personen verursachen.

• Verwenden Sie das Gerät nicht, wenn es nicht mehr der ursprünglichen Spezifikation entspricht. Ändern Sie kein Teil des Geräts ohne Genehmigung des Herstellers. Verwenden Sie nur Teile, die vom Hersteller genehmigt wurden. Eine falsche Wartung kann zu schweren bis tändlichen Verletzungen führen.
• Überprüfen Sie das Gerät vor dem Gebrauch. Siehe Zu erledigen, bevor Sie das Gerät starten auf Seite 46 und Wartungsplan auf Seite 47. Verwenden Sie das Gerät nicht, wenn es defekt ist. Führten Sie die in dieser Bedienungsanweisung beschriebenen Kontroll-, Wartungs- und Serviceanweisungen durch.
• Lassen Sie keine Kinder mit dem Gerät speilen. Das Gerät ist kein Spielzeug! Kinder oder nicht im Gebrauch des Gerats und/oder des Akkus geschalte Personen dürfen das Gerät bzw. den Akku weder bedieren noch warten. Unter Umständen gelten gesetzlich vorgeschriebene Altersbeschränkungen.
• Bewahren Sie das Gerät in einem verschlossenen Bereich auf, um einen unerlaubten Zugriff durch Kinder oder andere Personen zu verhindern.
• Das Gerät für Kinder unzugänglich aufbewahren.
• Unter keinen Umständen darf die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden. Verwenden Sie stets Originalzubehör. Unzulässige Änderungen und/oder unzulässiges Zubehör können zu schweren oder)sagar tõdlichen Verletzungen des Bedieners undanderer Personen führen.

Hinweis: Nationale oder regionale Gesetze regeln ggf. die Verwendung. Halten Sie die festgelegten Bestimmungen ein.

Sicherheitshinweise für den Betrieb

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Wenn Sie in eine Situation kommt, die Sie in Bezug auf die weitere Anwendung des Geräts verunsichert, setzen Sie sich von einem Experten beraten. Wenden Sie sich an ihren Fachhändler oder ihre Servicewerkstatt. Vermeiden Sie, Arbeiten auszufahren, denen Sie sich nicht gewachsen fühlen.
• Verwenden Sie niemals das Gerät, wenn Sie mäde sind, Alkohol getrunken oder Medikamente eingenommen haben, die ihre Sehrkraft, Ihr Urteilsvermögen oder ihre Körperkontrolle beeinträchtigen können.

• Das Arbeitsen bei schlechtem Wetter ist nicht nur ermudend, sondern birgt auch zusätzliche Risiken. Aufgrund des hohenen Risikos wird davon abgeraten, das Gerät bei sehr schlechtem Wetter zu verwenden, z. B. bei dichtem Nebel, starkem Regen, starkem Wind, großer Kälte, Gewittergebung usw.

• Falsche Messer können die Unfallgefahr erhöhen.

• Erlauben Sie Kindern niemals, das Gerät zu benutzen oder sich in seiner Höhe aufzuhalten. Da das Gerät leicht zu starten ist, konnen auch Kinder bei unzureichender Aufsicht in der Lage sein, es zu starten. Dies kann zu schweren Verletzungen führen. Trennen Sie deshalb stets den Akku ab, wenn das Gerät unbeaufsichtigigt ist.
• Stellen Sie sicher, dass während der Verwendung Menschen und Tiere einen Abstand von mindestens 15 Metern einhalten. Wenn mehrere Anwender am gleichen Einsatzort tätig sind, muss der Sicherheitsabstand mindestens 15 Meter betragen. Andernfalls kann es zu schweren Verletzungen kommt. Stellen Sie das Gerät sofort ab, wenn sich Personen oder Tiere nähern. Drehen Sie sich niemals mit dem Gerät abrupt um, ohne vorher sicherzustellen, dass sich hinter Ihnen niemand innerhalb der Sicherheitszone befindet.
• Stellen Sie sicher, dass weder Menschen noch Tiere oder andere Dinge die Kontrolle des Geräts beeinflussen oder mit der Schneidausrüstung oder umherfliegenden Gegenständen in Berührung kommt. Sie dürfen das Gerät niemals benutzten, wenn im Falle eines Unfalls nicht die Möglichkeit besteht, Hilfe herbeizurufen.
• Kontrollieren Sie immer den Arbeitsbereich. Alle losen Gegenstände entfern, z. B. Steine, Glasscherben, Nagel, Drahte, Schnüre, usw., die weggeschleudert werden oder sich in der Schneiedausrüstung verfangen können.
• Vergewissern Sie sich, dass Sie sicher gehen und stehen können. Achten Sie auf evil. Hinderisse (Wurzeln, Steine, Åste, LÖcher, Gräben usw.), wenn Sie unvermittelt ihren Standort wechseln. Beim Arbeiten auf abschüssigem Boden müssen Sie immer sehr vorsichtig sein.
• Nehmen Sie stets eine sichere Arbeitsstellung mit festem Stand ein. Sorgen Sie für einen festen Stand.
• Stellen Sie das Gerät beim Weitergehen ab. Befestigen Sie den Transportschutz, wenn das Gerät nicht in Betrieb ist.
• Legen Sie das Gerät nur dann ab, wenn Sie es ausgeschaltet und den Akku entfernt haben. Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es eingeschaltet ist.
• Stellen Sie safer, dass keine Kleidung und kein Körperteil mit der Schneiedausrüstung in Kontakt kommt, wenn das Gerät aktiviert ist.
• Wenn während der Arbeit mit dem Gerät irgendetwas in den Klingen hängen bleibt, halten Sie das Gerät an und schalten Sie es aus. Stellen Sie safer, dass die Schneidausrüstung vollständig stoppt. Entfernen Sie den Akku, bevor Sie das Gerät und/oder die Klingen reinigen, überprüfen oder reparieren.

• Halten Sie Hände und FüBe nach Abschalten von der Schneidausrüstung fern, bis diese vollständig stillsteht.

• Achten Sie auf Astwickchen, die beim Schneiden weggeschleudert werden können. Schneiden Sie nicht zu dicht am Boden, wo Steine und andere Gegenstände weggeschleudert werden können.

• Achten Sie auf hochgeschleuderte Gegenstände. Tragen Sie immer einen zugelassenen Augenschutz. Beugen Sie sich niemals über den Schutz der Schneidausrüstung. Hochgeschleuderte Steine, Unrat usw. können die Augen treffen und Blindheit oder schwere Verletzungen verursachen.
• Achten Sie immer/genau auf Warnsignale oder Rufe, wenn Sie den Gehörschutz/TRagen. Nehmen Sie den Gehörschutz immer ab, sobald das Gerät abgestellt ist.
• Arbeitsen Sie niemals stehend auf einer Leiter oder einem Hocker oder in einer anderen, nicht ausreichend geschlossen erhöhten Position.

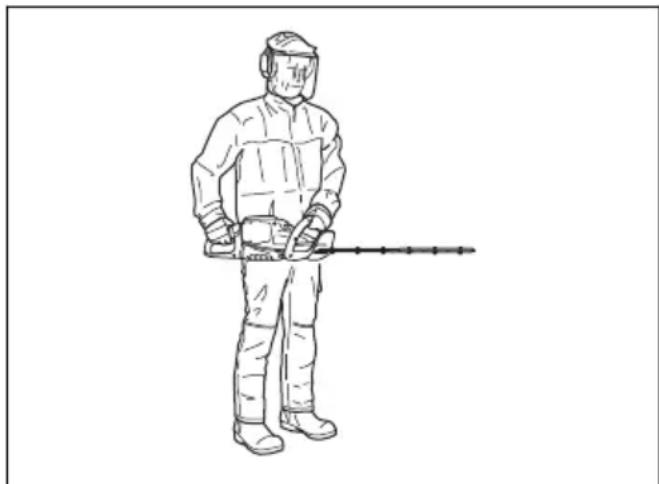

• Halten Sie das Gerät mit beiden Händen fest. Halten Sie das Gerät an der Seite des Körpers.

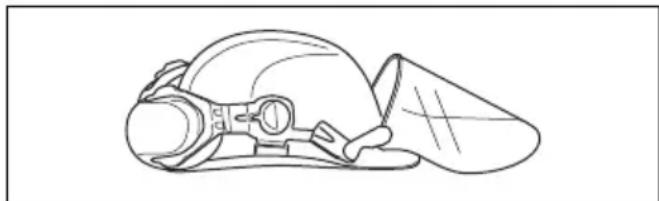

Persönliche Schutzausrüstung

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie stets die vorgeschriebene personliche Schutzausrückung bei der Benutzung des Geräts. Durch Tragen persönlicher Schutzausrückung konnen Verletzungen nicht vollständig ausgeschlossen werden, aber im Ernstfall kann so die Verletzungsschwere reduziert werden. Lassen Sie sich bei der Auswahl der wichtigen Ausrüstung von ihrem Handler beraten.
• Tragen Sie einen Schutzhelm in Bereichen, in denen Gefahr durch herabfallende Gegenstände besteht.

• Eine längerfristige Beschaltung mit Lärn kann zu Gehörschäden führen. Grundsätzlich sind

akkubetriebene Geräte relativ leise. Durch die Kombination aus Gerauschpegel und larger Nutzungsdauer kann es jedoch zu Gehörschäden kommt. Husqvarna empfeht das Tragen eines Gehörschutzes, wenn das Gerät an einem Tag länger durchgehend benutzt wird. Ständige und regelmäßige Benutzer sollenn ihr Gehör regelmäßig untersuchen setzen.

WARNING: Ein Gehorschutz schrankt die Wahrnehmung von Geräuschen und Warnsignalen ein.

• Tragen Sie einen zugelassenen Augenschutz. Bei der Benutzung eines Visiers ist auch eine zugelassene Schutzbrille zu tragen. Zugelassene Schutzbrillen sind in thism Falle diejenigen, die die Normen ANSI Z87.1 fur die USA bzw. EN 166 fur EU-Länder erfüllen.

• Tragen Sie bei Bedarf Schutzhandschuhe, beispisseweise bei der Montage, der Untersuchung oder der Reinigung der Schneidausrüstung.

• Verwenden Sie rutschfeste und stabile Stiefel oder Schuhe.

Tragen Sie Kleidung aus reifstem Material. Tragen Sie stets lange Hosen aus schwerem Stoff

und lange Armel. Tragen Sie keine weite Kleidung, die sich leicht an Asten und Zweigen verfangen können. Vermeiden Sie das Tragen von Schmuck, kurzen Hosen und Sandalen. Gehen Sie nicht barfuß. Binden Sie ihre Haare Sicherheitshalber zusammen, sodass sie nicht über ihre Schultern fallen.

• Halten Sie eine Erste-Hilfe-Ausrüstung und einen Feuerloscher griffbereit.

Sicherheitsvorrichtungen am Gerät

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

In this dem Abschnitt werden einzelnen Teile der Sicherheitsausrüstung des Gerätes beschrieben, welche Funktion sie haben und wie ihre Kontrolle und Wartung ausgeführten werden sollen, um sicherzustellen, dass sie faktionsfähig sind. Die Einbauage dieser Komponenten ist unter der Überschrift Produktübersicht auf Seite 36gelistet.

Die Lebensdauer der Maschine kann verkurzt werden und die Unfallgefahr kann steigen, wenn die Wartung des Geräts nicht ordnungsgemäß und Service und/oder Reparaturen nicht fachmännisch ausgeführrt werden. Wenden Sie sich für weitere Informationen an ihre Vertragswerkstatt.

WARNING: Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen. Die Sicherheitsausrüstung des Gerätes muss so kontrolliert und gewartet werden, wie dies in this dem Abschnitt beschrieben wird. Wenn Ihr Gerät diesen Anforderungen nicht entspricht, muss eine Servicewerkstatt aufgesucht werden.

ACHTUNG: Service und Reparatur des Gerätes erfordern eine Spezialausbildung. Dies gilt besonderss für die Sicherheitsausrüstung des Geräts. Wenn Ihr Gerät den unten aufgeführten Kontrollforderungen nicht entspricht, müssen Sie ihre Servicewerkstatt aufsuchen. Beim Kauf eines unserer Produkte wird gewährleistet, dass Reparatur- oder Servicearbeiten fachmännisch ausgeführrt werden. Sollte der Verkafer Ihres Gerätes nicht an unser Fachhandler-Service-Netz angeschlossen

So prufen Sie die Tastatur

1. Drücken Sie die Start-/Stopptaste (1) und halten Sie sie gedrückt.

a) Das Gerät ist eingeschaltet, wenn die LED (2) leuchtet.
b) Das Gerät ist ausgeschaltet, wenn die LED (2) aus ist.

1. Lesen Sie Tastatur auf Seite 49, wenn die Warnanzeige (3) leuchtet oder blinkt.

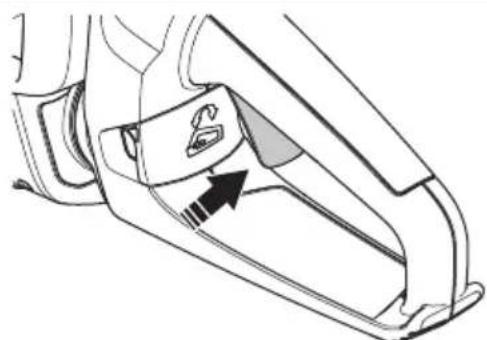

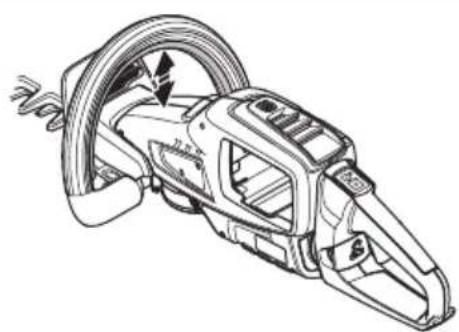

So kontrollieren Sie den Gashebel und die Gashebelsperre

1. Starten Sie das Gerät, siehe So starten Sie das Gerät auf Seite 46
2. Schiebern Sie die Gashebelsperre nach oben.

1. Schieben Sie den Gashebel nach oben und wenden Sie volle Leistung an.

1. Lassen Sie den Gashebel los und stellen Sie sicher, dass die Rückzugfeder ordnungsgemäß Funktioniert. Die Klinge muss in weniger als 1 Sekunde anhalten.

2. Halten Sie das Gerät an.

3. Fuhren Sie Schritt 1 und 2 durch.
4. Lassen Sie die Gashebelsperre los und stellen Sie safer, dass die Rückzugfeder der Gashebelsperre ordnungsgemäß Funktioniert. Die Klinge muss in weniger als 1 Sekunde anhalten.

So prüfen Sie den Handschutz

Der Handschutz schütz die Hand vor einem unbeabsichtigten Kontakt mit den Klingen.

1. Halten Sie das Gerät an.
2. Entfernen Sie den Akku.
3. Kontrollieren Sie, ob der Handschutz ordnungsgemäß befestigt ist.
4. Überprüfen Sie den Handschutz auf Beschäftigungen.

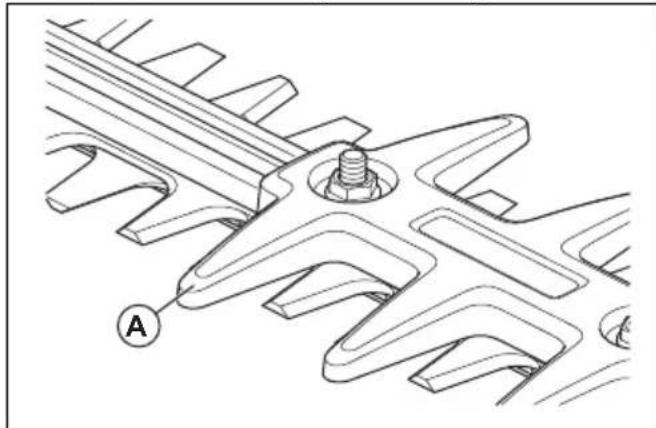

So prüfen Sie die Klingen und den Klingenschutz

Die außeren Kanten der Klingen (A) dieren als Klingenschutz.

1. Halten Sie das Gerät an.
2. Entfernen Sie den Akku.
3. Ziehen Sie Schutzhandschuhe an.
4. Stellen Sie sicher, dass die Klingen und der Klingenschutz nicht beschädigt oder verdrecht sind. Tauschen Sie die Klingen und den Klingenschutz aus, wenn sie beschädigt oder verbogen sind.

Sicherer Umgang mit Akkus

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie nur den BLi Akku. Siehe Technische Angaben auf Seite 50. Die Akkus verfügen über eine Softwareverschlussung.

• Verwenden Sie als Stromversorgung für die zugehörigen Husqvarna Geräte nur wiederaufladbare BLi Akkus. Um Verletzungen zu vermeiden, verwenden Sie den Akku nicht zur Energieversorgung anderer Geräte.

• Es besteht die Gefahr von elektrischen Schlägen. Verbinden Sie die Batterieklemmen nicht mit Schlüsseln, Münzen, Schrauben oder anderen metallischen Gegenständen. Dadurch kann es zu einem Kurzschluss des Akkus kommt.

• Verwenden Sie keine nicht aufladbaren Akkus.
• Legen Sie keine Gegenstände in die Luftschlitze des Akkus.
• Halten Sie den Akku von direkter Sonneneinstrahlung, Hitze oder offenem Feuer fern. Der Akku kann Verbrennungen und/oder chemische Verzürgungen verursachen.
• Halten Sie den Akku von Regen und Feuchtigkeit fern.
• Halten Sie den Akku von Mikrowellen und hohem Druck fern.
• Versuchen Sie nicht, den Akku zu zerlegen oder aufzubrechen.
• Wenn aus dem Akku Flüssigkeit austritt, vermeiden Sie Haut- oder Augenkontakt mit dieser. Sollen Sie dennoch mit der Flüssigkeit in Berührung gekommen sein, reinigen Sie den Bereich mit ausreichend Wasser und Seite unduchen Sie medizinische Hilfe auf. Solle flüssigkeit in ihre Augen gelangen, reiben Sie diese nicht, sondern spulen Sie sie mindestens 15 Minuten lang mit reichlich Wasser aus und suchen Sie anschließlich medizinische Hilfe auf.
• Der Akku darf nur bei Temperaturen zwischen -10 °C (14 °F) und 40 °C (114 °F) verwendet werden.
• Reinigen Sie weder den Akku noch das Ladegerät mit Wasser. Siehe So reinigen Sie das Gerät, den Akku und das Ladegerät auf Seite 48.
• Verwenden Sie keine fehlerhaften oder beschädigten Akkus.
  Lagern Sie Akkus getrennt von Metallgegenständen wie Nageln, Schrauben und Schmuck.
• Achten Sie darauf, den Akku von Kindern fernzuhalten.

Sicherer Umgang mit dem Ladegerät

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Gefahr von elektrischen Schlägen oder Kurzschluss, wenn die Sicherheitschinweise nicht beachtet werden.
• Verwenden Sie nur das mitgelieferte Ladegerät für Ihr Gerät Verwenden Sie zum Laden von BLi Ersatzakkus ausschließlich QC Ladegeräte.
• Das Ladegerät nicht zerlegen.
• Verwenden Sie keine fehlerhaften oder beschädigten Ladegeräte.

• Hebien Sie das Ladegerät nicht am Netzkabel an. Um das Ladegerät von der Steckdose zu trennen,ziehen Sie am Netzstecker. Ziehen Sie nicht am Netzkabel.

• Achten Sie darauf, dass keines der Kabel und Verlängerungskabel mit Wasser, Öl oder scharfen Kanten in Berührung kommt. Achten Sie darauf, dass Kabel nicht zwischen Objekten, z. B. Türen, Zäunen o. Ä., eingeklemmt werden.

• Das Ladegerätarf nicht in der Näre von entflammbaren Materialien oder Materialien, die Korrosion verursachen konnen, verwendet werden. Vergewissern Sie sich, dass das Akkuladegerät nicht abgedeckt ist. Bei Rauchentwicklung oder Feuer muss der Stecker des Ladegerats sofort aus der Steckdose gezogen werden.
• Laden Sie den Akku nur in geschlossenen Räumen an einem Ort mit gutter Luftzirkulation und ohne direkte Sonneneinstrahlung. Laden Sie den Akku nicht im Freien. Auf keinen Fall Akkus in feuchter Umgebung laden.
• Verwenden Sie das Ladegerät nur bei mit einer Temperatur zwischen 5^ (41^) und 40^ (104^) . Verwenden Sie das Ladegerät nur in einer gut belufteten, trockenen und stauffreien Umgebung.
• Legen Sie keine Gegenstände in die Kühlschlitze des Akkuladegerats.
• Verbinden Sie die Anschlusses des Akkuladegerats niemals mit Metallgegenständen. Dies kann zu einem Kurzschluss im Ladegerät führen.
• Nutzen Sie zugelassene Steckdosen, die nicht beschädigt sind. Stellen Sie safer, dass das Kabel des Ladegerats nicht beschädigt ist. Wenn Verlängerungskabel verwendet werden, stellen Sie safer, dass diese nicht beschädigt sind.

Sicherheitshinweise für die Wartung

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät warten.

• Entfernen Sie vor Wartungs-, Kontroll- oder Montagearbeiten den Akku.
• Der Bedienerarf nur die Wartungs- und Servicearbeiten ausfuhren, die in dieser Bedienungsanleitung beschrieben sind. Für darüber hinausgehende Wartungs- und Servicearbeiten wenden Sie sichitte an ihren Servicehändler.
• Reinigen Sie weder den Akku noch das Ladegerät mit Wasser. Starke Reiniger konnen den Kunststoff beschädigten.
• Wenn Wartungsarbeiten nicht durchgeführt werden, verringgert sich die Lebensdauer des Geräts und die Unfallgefahr steigt.
• Für alle Service- und Reparaturarbeiten, insbesondere an den Sicherheitsvorrichtungen des Geräts, ist eine spezielle Schulung erforderlich. Wenn nach Durchführung der Wartungsarbeiten nicht alle in dieser Bedienungsanleitung beschrieben den Prüfungen mit positivem Ergebnis ausfallen, wenden Sie sich an ihren Servicehändler. Wir garantieren Ohnen, dass für Ihr Gerät

professionelle Service- und Reparaturdienste verfügbar sind.

• Halten Sie die Schneidzahne der Klinge stets korrekt und gut geschärf! Befolgen Sie unsere Empfehlungen. Beachten Sie auch die Anweisungen auf der Klingenverpackung.

• Nur Original-Ersatzteile verwenden.

• Tragen Sie bei der Reparatur der Schneidausrüstung immer schwere Arbeitshandschuhe. Die Klingen sind extrem scharf und können weniger Verletzungen hervorrufen.

Montage

Einleitung

WARNING: Lesen Sie vor der Montage des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut.

So schreiben Sie das Akkuladegerät an

1. Schließen Sie das Akkuladegerät an eine Quelle mit der auf dem Typenschild angegebenen Spannung und Frenz an.
2. Stecken Sie den Netzstecker in eine geerdete Steckdose. Die LED am Ladegerät blinkt einmal grün.

Hinweis: Der Akku wird nicht aufgeladen, wenn die Akkutemperatur über 50^ beträgt. In dieser Fall wird der Akku durch das Ladegerät abgekühlt, bevor er weiter aufgeladen wird.

So schreiben Sie den Akku an das Gerät an

WARNING: Verwenden Sie im Gerät nur den original Husqvarna-Akku.

1. Laden Sie den Akku vollständig auf.

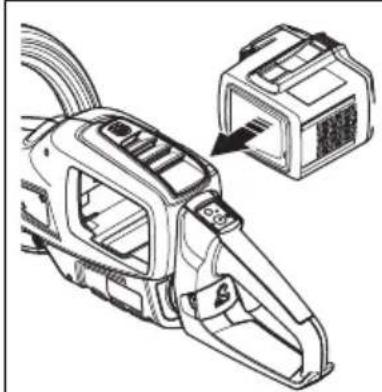

2. Legen Sie den Akku in das Akkufach des Geräts.

a) Stellen Sie sicher, dass der Akku richtig eingesetzt ist. Wenn der Akku nicht leicht bewegt werden kann, ist er nicht richtig eingesetzt.
b) Stellen Sie sicher, dass der Akku einrastet.
Wenn Sie ein Klicken horen, rastet der Akku ein.

Informationen zum Akku

Informationen zur Verwendung des Akkus finden Sie im Betriebshandbuch des Akkus.

Betrieb

Einleitung

WARNING: Lesen Sie vor Gebrauch des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut.

So laden Sie den Akku

Hinweis: Laden Sie den Akku, wenn Sieihn zum ersten Mal verwenden. Ein neuer Akku ist nur zu 30% geladen.

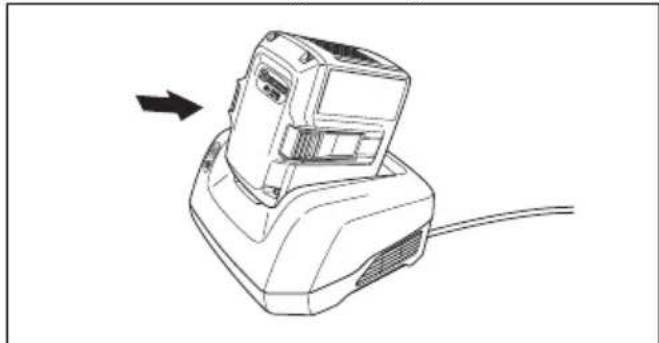

1. Den Akku in das Ladegerät einlagen.

1. Stellen Sie sicher, dass der Akku trocken ist.

2. Stellen Sie sicher, dass die grüne Ladeanzeige auf dem Ladegerät aufleuchtet. Das bedeutet, dass der Akku richtig mit dem Ladegerät verbunden ist.

1. Wenn alle LEDs am Akku leuchten, ist er vollständig aufgeladen.

1. Um das Ladegerät von der Steckdose zu trennen, siehen Sie den Netzstecker. Ziehen Sie nicht am Kabel.
2. Den Akku aus dem Ladegerät entnehmer.

Hinweis: Weitere Informationen entnahmen Sieitte den Bedienungsanleitungen fur den Akku und das Ladegerat.

Zu erledigen, bevor Sie das Gerät starten

1. Untersuchen Sie den Arbeitsbereich. Entfern Sie Gegenstände, die weggeschleudert werden können.
2. Überprüfen Sie die Schneidausrüstung. Stellen Sie richer, dass die Klingen scharf sind und dass sie keine Risse und Beschädigungen aufweisen.
3. Vergewissern Sie sich, dass das Gerät ordnungsgemäß Funktioniert. Prüfen Sie, ob alle Muttern und Schrauben angezogen sind.
4. Stellen Sie sicher, dass der Griff und die Sicherheitseinrichtungen nicht beschädigt sind und dass sie korrekt angebracht sind. Bedienen Sie kein Gerät, bei dem Teile fehlen oder das von seiner ursprünglichen Spezifikation abweicht. Verwenden Sie Schutzhandschuhe, falls notwendig.
5. Stellen Sie sicher, dass die Deckel nicht beschadigt sind und korrekt angebracht sind, bevor Sie das Gerät in Betriebnehmen.

So starten Sie das Gerät

1. Halten Sie die Start-/Stopptaste gedrückt, bis das grüne LED-Licht aufleucht.

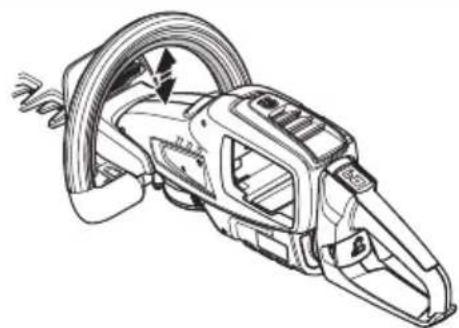

1. Drücken und halten Sie die Gashebelsperre am vorderen Handgriff.

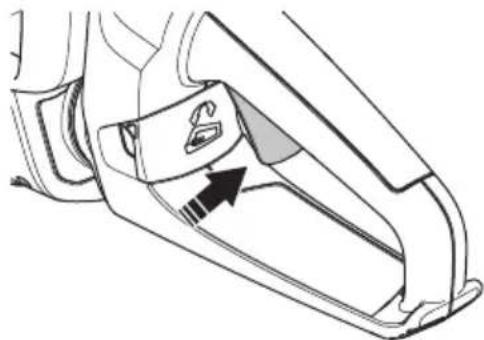

1. Um die volle Drehzahl anzuwenden, drucken Sie den Gashebel vollständig durch.

Inbetriebnahme des Geräts

1. Beginnen Sie in Bodennähe und bewegen Sie das Gerät dann nach oben, wenn Sie die Seiten scheiden.

1. Passen Sie das Tempo je nach Arbeitsaufwand an.
2. Achten Sie darauf, dass der Motor die Hecke nicht berührt.
3. Halten Sie das Gerät für eine stabile Arbeitsposition nahe am Körper.
4. Passen Sie auf, dass die Spitze der Schneidausrüstung nicht den Boden berührt.
5. Gehen Sie vorsichtig vor und arbeiten Sie langsam, bis alle Äste korrekt geschritten sind.

So starten Sie die SavE-Akkusparfungtion

Das Gerat verfügt über die Akkusparfungkion SavE.

1. Drücken Sie die SavE-Taste (Energiespartaste) zum Starten der Funktion. Eine grüne LED leuchtet auf, wenn die Funktion aktiviert ist.

Automatische Abschaltfunktion

Das Gerät verfügbar über eine automatische Abschaltfunktion, die das Gerät anhalt, wenn es nicht verwendet wird. Die grüne LED für die Start/Stopp-Anzeige erlischt, und das Gerät stoppt nach 45 Sekunden.

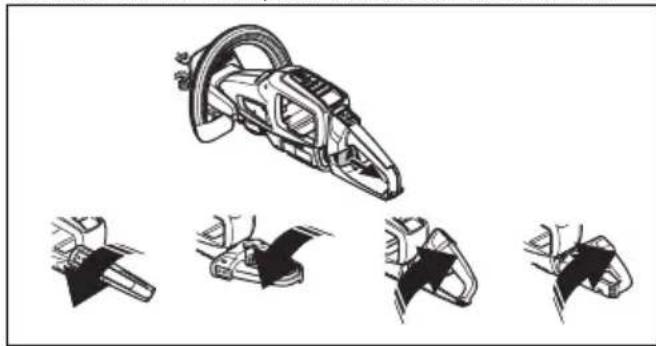

So stellen Sie den Winkel der Schneidmesser ein

Um die Beste Betriebsstellung zubekommen, kann diese Gerät in 5 verschiedene Positionen eingestellt werden. Wenn der Winkel eingestellt ist, stellen Sie

sicher, dass die Unterseite des hinteren Griffs beim Betrieb des Gerats nach unten zeigt.

1. Lösen Sie die Griffspere und drehen Sie den Griff.

WARNING: Bedieren Sie die Schneidausrüstung nicht, wenn Sie den Griff einstehen.

So stoppen Sie das Gerät

1. Lassen Sie den Gashebel oder die Gashebelsperre los.
2. Drücken Sie die Start/Stopptaste, bis die grüne LED erlischt.

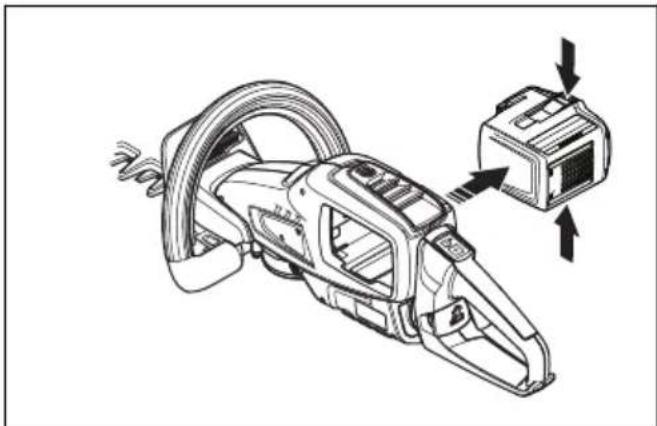

3. Drücken Sie die Entriegelungstasten an dem Akku, und ziehen Sie den Akku heraus.

Wartung

Einleitung

WARNING: Lesen Sie vor Wartungsarbeiten am Gerät das Kapitel über Sicherheit, und machen Sie sich damit vertraut.

WARNING: Entfernen Sie den Akku, bevor Sie Wartungsarbeiten am Gerat durchführren.

Wartungsplan

WARNING: Entfernen Sie den Akku, bevor Sie Wartungsarbeiten durchführren.

Nachstehend sind die am Gerat vorzunehmenden Wartungsmaßnahmen aufgelistet.

Wartung Vor der	Verwendung	Wöchentlich	Monatlich
Die äußeren Teile des Geräts reinigen. X
Sicherstellen, dass der Start- und Stoppersalter Funktionstüchtig und unbeschädigt ist.	X
Sicherstellen, dass der Gashebel und die Gashebelsperre sicherheitstechnisch ordnungsgemäß funktionieren.	X
Sicherstellen, dass alle Bedienelemente funktionieren und unbeschädigt sind. X
Sicherstellen, dass Klingenblatt und Klingenschutz keine Risse aufweisen und unbeschädigt sind. Klingenblatt oder Klingenschutz ersetzen, wenn sie Risse aufweisen oder Stößen ausgesetzt waren.	X
Händler kontaktieren, um das Klingenblatt zu ersetzen, wenn es verbogen oder beschädigt ist.	X
Sicherstellen, dass der Handschutz nicht beschädigt ist. Den Schutz bei Beschädigung ersetzen.	X
Sicherstellen, dass alle Schrauben und Mutter fest angezogen sind. X
Sicherstellen, dass der Akku unbeschädigt ist. X
Sicherstellen, dass der Akku vollständig geladen ist. X
Sicherstellen, dass das Akkuladegerät nicht beschädigt ist. X
Sicherstellen, dass die Schrauben, die die Klingenblätter zusammenhalten, rekt angezogen sind.		X
Die Verbindungen zwischen dem Akku und dem Gerät prüfen. Die Verbindung zwischen dem Akku und dem Akkuladegerät prüfen.			X

So prüfen Sie den Akku und das Ladegerät

1. Untersuchen Sie den Akku auf Schäden, z. B. Risse.
2. Untersuchen Sie das Akkuladegerät auf Schäden, z. B. Risse.
3. Stellen Sie sicher, dass das Verbindungskabel des Akkuladegerats nicht beschädigt ist und dass keine Risse vorhanden sind.

So reinigen Sie das Gerät, den Akku und das Ladegerät

1. Reinigen Sie das Gerät nach jedem Gebrauch mit einem trockenen Tuch.
2. Reinigen Sie Akku und Ladegerät mit einem trockenen Tuch. Die Akkuführungsschienen sauber halten.
3. Stellen Sie sicher, dass die Klemmen an Akku und Ladegerät sauber sind, bevor der Akku in das Ladegerät oder das Gerät gesteckt wird.

So überprüfen Sie die Trennscheibe

1. Reinigen Sie die Trennscheiben vor und nach dem Betrieb des Geräts mit einem Korrosionsschutzreinigungsmittel von unerwänschten Materialien.
2. Überprüfen Sie die Kanten der Trennscheibe auf Schäden oder Verformungen.
3. Entfernen Sie mit einer Feile Grate auf der Trennscheibe.
4. Stellen Sie safer, dass sich die Trennscheiben frei bewegen können.

So schmieren Sie die Trennscheibe

1. Schmieren Sie die Messerbalken vor der Langzeitaufbewährung mit Spezialschmiermittel.

Fehlerbehebung

Tastatur

Störung Mögliche Fehler	Mögliche Abhilfe
Grüne Start-LED blinkt.	Geringe Akkuspannung. Laden Sie den Akku.
Rote Fehler-LED blinkt	Überlastung Die Schneiedausrückung ist blockiert. Halten Sie das Gerät an. Entfernen Sie den Akku. Reinigen Sie die Schneiedausrückung von unerwänschten Materialien. Lockern Sie die Kette.
	Temperaturabweichung. Lassen Sie das Gerät abkühlen.
	Der Gashebel und die Starttaste werden gleichzeitig gedrückt.	Lassen Sie den Gashebel los und drücken Sie die Start-Taste.
Das Gerät springt nicht an.	Schmutz in den Akkusteckern. Reinigen Sie die Akkustecker mit Druckluft oder einer weichen Bürste.
Rote Fehler-LED leuchtet auf.	Es ist notwendig, Wartung am Gerät durch-zuführen.	Wenden Sie sich an ihren Servicehändler.

Akku

Störung	Mögliche Fehler Mögliche Abhilfe
Grüne LED blinkt. Geringe Akkuspannung. Laden Sie den Akku.
Rote Fehler-LED blinkt Der Akku ist leer. Laden Sie den Akku.
	Temperaturabweichung. Der Akku	darf nur bei Temperaturen zwi-schen -10°C (14°F) und 40°C (104°F) ver-wendet werden.
	Überspannung. Nehmen Sie den Akku aus dem Ladegerät.
Rote Fehler-LED leuchtet auf. Die	Zellendifferenz ist zu groß(1 V).	Wenden Sie sich an ihren Servicehändler.

Akkuladegerät

Störung	Mögliche Fehler Mögliche Abhilfe
Rote Fehler-LED blinkt Temperaturabweichung.	Der Akku darf	nur bei Temperaturen zwischen 5 °C und 40 °C verwendet werden.
Rote Fehler-LED leuchtet auf.		Wenden Sie sich an ihren Service-händler.

Transport, Lagerung und Entsorgung

Transport und Lagerung

Die mitgelieferten Lithium-Ilonen-Akkus entsprechen den Anforderungen des Gefahrgutrechts.
- Beachten Sie für den gewerblichen Transport, auch durch Dritte oder Speditionen, die gesonderten Anforderungen auf Verpackung und Etiketten.
- Sprechen Sie sich, bevor Sie das Gerät versenden, mit einer Person ab, die speziell im Gefahrgutversand geschult ist. Beachten Sie)samtliche geltende nationale Vorschriften.
- Bedecken Sie offene Kontakte mit Klebeband, wenn Sie den Akku in eine Verpackung legen. Stellen Sie sicher, dass der Akku in der Verpackung nicht verrutschen kann.
- Entnehmen Sie den Akku für die Lagerung oder den Transport.
- Bringen Sie den Akku und das Ladegerät an einem Ort unter, der trocken und frei von Feuchtigkeit und Frost ist.
- Lagern Sie den Akku nicht an einem Ort, an dem es zu elektrostatischen Entladungen kommt kann. Bewahren Sie den Akku nicht in einem Metallkasten auf.
- Stellen Sie bei der Lagerung des Akkus sicher, dass die Temperatur zwischen 5^ / 41^ und 25^ / 77^ liegt und der Akku keinem direkten Sonnenlicht ausgesetzt ist.
- Stellen Sie bei der Lagerung des Akkuladegerats richer, dass die Temperatur zwischen 5^ / 41^ und 45^ / 113^ liegt und das Ladegerät keinem direkten Sonnenlicht ausgesetzt ist.
- Das Ladegerätarf nur verwendet werden, wenn die Umgebungstemperatur zwischen 5^ / 41^ und 40^ / 104^ liegt.
- Laden Sie den Akku auf 30 bis 50% , bevor Sie ihn über langere Zeit einlagern.

Lagern Sie das Akkuladegerät in einem geschlossenen und trockenen Raum.
- Achten Sie bei der Lagerung daraufuf, dass sich der Akku nicht in unmittelbarer Höhe zum Ladegerät befindet. Kinder und andere nicht befugte Personen dürfen die Ausstattung nicht berühren. Verwahren Sie die Ausstattung in einem abschlussbaren Raum.
- Reinigen Sie das Gerät und führen Sie umfassende Servicearbeiten durch, bevör Sie es längerere Zeit einlagern.
- Verwenden Sie für das Gerät einen Transportschutz, um Verletzungen oder Schäden am Gerät bei Transport und Lagerung zu vermeiden.
- Befestigen Sie das Gerät während des Transports sicher.

Entsorgung von Akku, Ladegerät und Gerät

Das Symbol unternebedeutet,dassdasGerat nichtüber denHausmullentsorgtwerdendarf.RecyclcnSiesaneinerRecyclcngstationfurlektrischeundelektronische Gerate.So werdenUmwelt- undPersonenschaden vermieden.

Weitere Informationen erhalten Sie bei ortlichen Behörden, dem Abfallentsorgungsunternehmen oder Ihr hem Handler.

Hinweis: Das Symbol ist auf dem Gerät oder der Verpackung des Gerats zu finden.

Technische Angaben

Technische Daten

	520iHD60 520iHD70
Motor
Motortyp PMDC (mit 4	Bürsten)	PMDC (mit 4 Bürsten)
Gewicht
Gewicht ohne Akku, kg 3,8 3,9
Gewicht mit Akku (Standardakku BLi200), kg 4,6 4,7
	520iHD60 52	0iHD70
Schneidausrüstung
Typ Doppelseitig Doppelseitig
Klingenlänge, mm 600 700
Messergeschwindigkeit, Schnitte/min im SavE-Modus 3200 3200
Messergeschwindigkeit, Schnitte/min nicht im SavE-Modus 4000 4000
Wasserschutzgrad
IPX4 7	Ja Ja
Geräuschemissionen8
Schalleistungspegel, gemessen dB(A) 89 89
Schalleistungspegel, garantiert LWA	94 94
Lautstärke
Schalldruckpegel am Ohr des Bedieners, gemessen nach EN 60745--1 und EN 60745--2--15, dB (A):	78 78
Vibrationswerte9
Vibrationspegel (ah) an den Griffen, gemäß EN 60745-1 und EN 60745-2-15, m/s2vordere/hintere Griffe	1,6/2,5 2,3/3,5

Zugelassene Akkus

Verwenden Sie für these Gerät nur originale BLi Akkus.

Zugelassene Ladegeräte

Akkuladegerät QC330 QC500
Eingangsspannung, V 100-240 100-240
Frequenz, Hz	50-60	50-60
Leistung, W	330	500

EU-Konformitätserklarung

EG-Konformitätserklarung

Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: [phone], erklart hiermit, dass die Heckenscheren Husqvarna 520iHD60, 520iHD70 mit Seriennummer ab 2018 (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften der RICHTLINIE DES RATES entsprechen:

"Maschinen-Richtlinie" 2006/42/EG vom 17. Mai 2006
- Richtlinie „über elektromagnetische Verträglichkeit“, 2014/30/EU vom 26. Februar 2014
- Richtlinie „über umweltbelastende Gerauschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen" 2000/14/EG vom 8. Mai 2000
- Richtlinie zur „Beschränkung der Verwendung bestimmter gefährlicher Stoffe“, 2011/65/EU vom 8. Juni 2011.

Die folgenden Normen werden erfüllt:

EN 60745-1:2009, EN 60745-2-15:2009, EN 55014-1:2017, EN 55014-2:2015 EN 62133:2013, EN 60335-2-29:2004, EN 50581:2012

Die angemeldete Prüfstelle 0404, SMP Svensk Maskinprovning ABPostfach 7035, SE-750 07 Uppsala, Schweden, hat die EG-Typenprüfung gemäß Anteil 12, Punkt 3b der Maschinen-Richtlinie (2006/42/EG) ausgeführrt.

SMP Svensk Maskinprovning AB hat auch die Übereinstimmung mit Anhang V der Richtlinie 2000/14/EG des Rates bestätigt. Der Bericht hat die Nummer: 01/094/024.

Informationen zu Gerauschemissionen finden Sie unter Technische Angaben auf Seite 50.

Huskvarna, 12/11/2018

Pär Martinsson, Entwicklungslieiter (bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation).

Husqvarna

www.husqvarna.com
