Produkttyp	Akku-Heckenschere
Marke	Husqvarna
Modell	322iHD60
Klingenlänge	600 mm
Klingentyp	Doppelschneidig
Klingengeschwindigkeit (hohe Geschwindigkeit)	3 500 Schnitte/min
Klingengeschwindigkeit (mittlere Geschwindigkeit)	2 800 Schnitte/min
Klingengeschwindigkeit (niedrige Geschwindigkeit)	2 100 Schnitte/min
Gewicht (ohne Akku)	3,3 kg
Gewicht (mit Akku BLi200)	4,3 kg
Motortyp	BLDC (bürstenlos) 36 V
Kompatibler Akku	Husqvarna BLi (Lithium-Ionen 36 V)
Akkukapazität (BLi200)	5,2 Ah
Akku-Ladegerät	Husqvarna QC330 (100-240 V, 50-60 Hz)
Schutzart gegen Wasser	IPX4
Gemessener Schallleistungspegel	96 dB(A)
Garantierter Schallleistungspegel	98 dB(A)
Schalldruckpegel am Ohr	85 dB(A)
Vibrationen (vorderer/hinterer Griff)	2,3/2,8 m/s²
Sicherheit	Abzugssperre, Rückschutz, automatischer Stopp
Wartung	Reinigung mit trockenem Tuch, Schmierung der Klinge
Verwendungszweck	Schneiden von Ästen und Zweigen
Betriebstemperatur Akku	-10 °C bis 40 °C
Ladetemperatur	5 °C bis 40 °C

Häufig gestellte Fragen - 322iHD60 HUSQVARNA

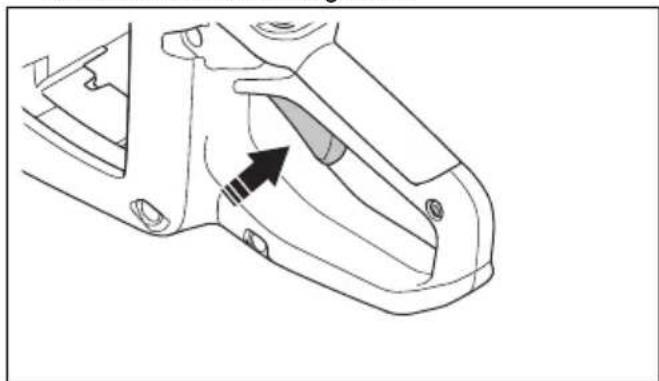

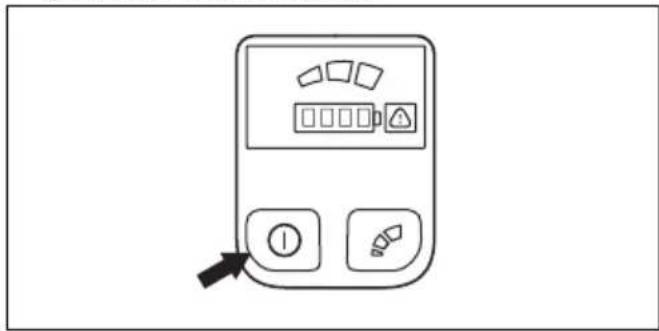

Wie starte ich die Heckenschere Husqvarna 322iHD60?

Drücken Sie die Ein-/Aus-Taste, bis die grüne LED leuchtet, drücken Sie dann die Leistungsauslösesperre und den Leistungsauslöser.

Welchen Akkutyp verwende ich mit dem 322iHD60?

Verwenden Sie ausschließlich Husqvarna BLi-Akkus wie den BLi200 (36 V, 5,2 Ah). Verwenden Sie niemals andere Akkus.

Wie stelle ich die Schnittgeschwindigkeit ein?

Drücken Sie die Modustaste, um zwischen 3 Stufen zu wählen: niedrig (2100 Schnitte/min), mittel (2800) oder hoch (3500). Die weißen LEDs zeigen die Stufe an.

Was tun, wenn die Klinge blockiert?

Lassen Sie sofort den Auslöser los, schalten Sie das Produkt aus und entfernen Sie den Akku. Lösen Sie die Klinge vorsichtig und starten Sie neu.

Wie pflege ich die Klinge?

Reinigen Sie die Klinge mit einem trockenen Tuch und einem Korrosionsschutzmittel. Feilen Sie Grate ab und schmieren Sie die Klinge vor längerer Lagerung mit Sprühfett.

Welcher Sicherheitsabstand ist einzuhalten?

Stellen Sie sicher, dass sich keine Personen oder Tiere innerhalb von 15 Metern befinden. Wenn mehrere Bediener arbeiten, halten Sie mindestens 15 Meter Abstand.

Kann ich die Heckenschere im Regen verwenden?

Nein. Verwenden Sie das Produkt nicht bei schlechtem Wetter (Regen, Nebel, Blitzrisiko): Dies erhöht die Unfallgefahr.

Wie transportiere ich die Heckenschere sicher?

Entfernen Sie den Akku, setzen Sie den Klingenschutz auf, halten Sie das Gerät am vorderen Griff mit der Klinge nach hinten und vermeiden Sie das Betätigen des Schalters.

Was tun, wenn die Warnleuchte blinkt?

Dies kann auf eine Überlastung, eine Temperaturabweichung oder eine Auslösesperre hinweisen. Entlasten Sie die Klingen, lassen Sie sie abkühlen oder deaktivieren Sie die Sperre.

Wo kann ich den Akku und das Produkt recyceln?

Entsorgen Sie diese nicht im Hausmüll. Bringen Sie sie zu einer Recyclingstation für Elektro- und Elektronikgeräte.

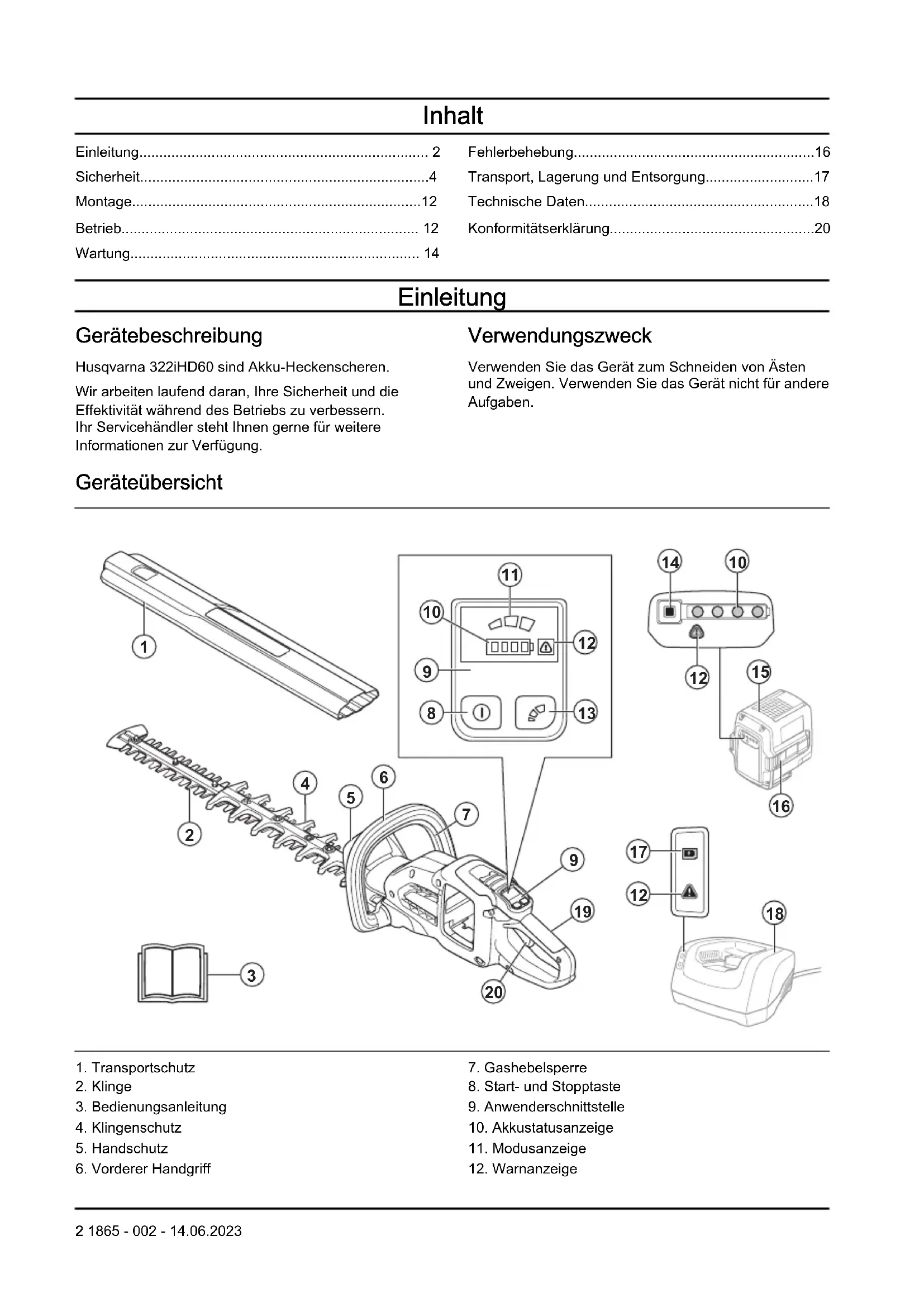

BEDIENUNGSANLEITUNG 322iHD60 HUSQVARNA

DE Bedienungsanweisung 2-20

Transport, Lagerung und Entsorgung 17

Technische Daten. 18

Konformitätserklung 20

Einleitung

Gerätebeschreibung

Husqvarna 322iHD60 sind Akku-Heckenscheren.

Wir arbeiten laufend daran, ihre Sicherheit und die

Effektivität während des Betriebs zu verbessern.

Ihr Servicehändler steht IhnenGREne fur weitere

Informationen zur Verfügung.

Verwendungszweck

Verwenden Sie das Gerät zum Schneiden von Åsten und Zweigen. Verwenden Sie das Gerät nicht für andere Aufgaben.

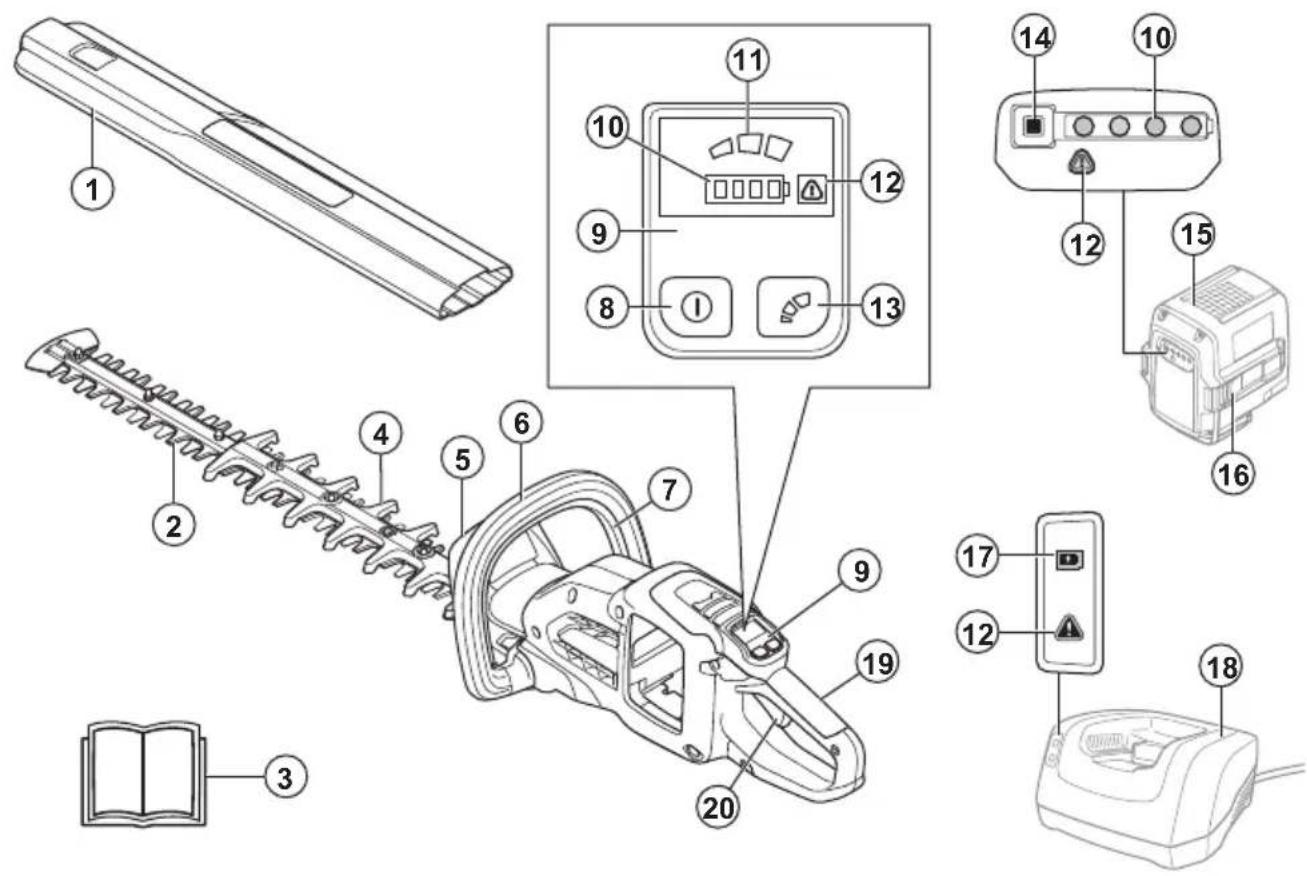

Geräteübersicht

1. Transportschutz
2. Klinger
3. Bedienungsanleitung
4. Klingenschutz
5. Handschutz

6. Vorderer Handgriff

7. Gashebelsperre

8. Start- und Stoppaste

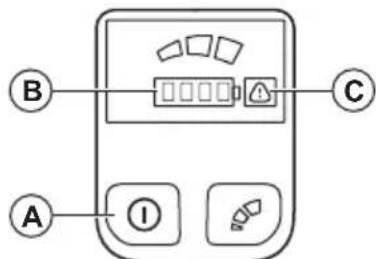

9. Anwenderschnittstelle

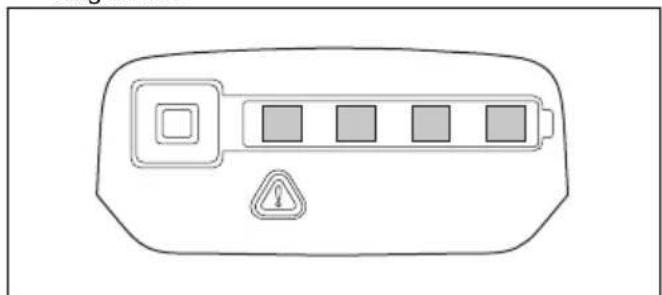

10. Akkustatusanzeige
11. Modusanzeige
12. Warnanzeige

13.Modustaste
14. Akkuanzeigetaste
15. Akku
16. Akkuentriebelungstaste
17. Ladeanzeige
18. Akkuladegerat
19. Hinterer Handgriff
20. Gashebel

Symbole auf dem Gerät

WARNING! Dieses Gerät ist gefährlich. Wenn das Gerät nicht sorgfältig und ordnungsgemäß verwendet wird, kann es zu Verletzungen oder zum Tod des Bedieners oder anderer Personen kommt. Zur Vermeidung von Verletzungen des Bedieners oder umstehender Personenlesen und befolgen Sie alle Sicherheitshinweise in der Bedienungsanleitung. Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich vor der Benutzung mit dem Inhalt vertraut.

Tragen Sie einen zugelassenen Augenschutz.

Tragen Sie zugelassene Schutzhandschuhe.

Halten Sie ihre Hande von der Klinge fern.

Dieses Gerät entspricht den geltenden EG-Richtlinien.

Dieses Gerät entspricht den geltenden UK-Richtlinien.

Weder das Gerät noch die Verpackung)dürfen über den Hausmüll entsorgt werden. Das Gerät und die Verpackung sind an einer Recyclingstation abzugeben, damit die elektrischen und elektronischen Komponenten wiedergewonnen werden konnen.(Gilt nur für Europa)

Spritzwassergeschützt.

Nicht schmieren.

Gleichstrom.

Umweltbelastende Gerauschemissionen gemäß der EG-Richtlinie. Die Emission des Geräts ist im Abschnitt „Technische Daten" und auf dem Geräteschild angegeben.

yyyywwxxx Au

dem Typenschild ist die Serien- nummer angegeben. yyy Ist das Produktionsjahr, ww die Produktionswoche und xxx die fortlaufende Nummer.

Hinweis: Sonstige Symbole/Auftkleber auf dem Gerät beziehen sich auf Zertifizierungsanforderungen, die in einigen Markten gelten.

Produktafung

Im Sinne der Produktthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

• das Gerät nicht ordnungsgemäß repariert wird.
• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.
• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.
• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird.

Sicherheit

Sicherheitsdefinitionen

Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen.

WARNING: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in dieser Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht.

ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in thism Handbuch die Gefahr von Schaden am Gerat, an anderen Materialien oder in der Umgebung besteht.

Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING: Lesen Sie samtliche Sicherheitshinweise und Anweisungen durch. Wenn Sie die Warn- und Sicherheitshinweise nicht befolgen, kann dies zu Elektroschock, Brand und/oder schweren Verletzungen führen.

Hinweis: Bewahren Sie alle Warnhinweise und Anweisungen für spätere Referenzwichte auf. Der Begriff „Elektrowerkzeug" in den Warnhinweisen bezieht sich auf ein Elektrowerkzeug mit Netzbetrieb (über ein Kabel) oder mit Akkubetrieb (kabellos).

Sicherheit im Arbeitsbereich

• Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Durch zugestellte oder dunkle Arbeitsbereiche steigt die Unfallgefahr stark an.
• Betreiben Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht, z. B. in der Nähe von leicht entzündlichen Flüssigkeiten, Gasen oder Staubansammlungen. Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommt, wodurch sich Staub oder Dämpfe entzüden können.
• Sorgen Sie bei der Arbeit mit Elektrowerkzeugen davon, dass sich keine Kinder oder unbefugte Personen in der Höhe befinden. Durch Ablenkungen

konnen Sie die Kontrolle über das Werkzeug verlieren.

Elektrische Sicherheit

Die Netzstecker von Elektrowerkzeugen müssen zur Steckdose passen. Der Netzstecker dar in keiner Weise verändert werden. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Nicht modifizierte Stecker und Steckdosen reduzieren das Risiko eines Elektroschocks.
- Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.
- Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus. Wenn Wasser in ein Elektrowerkzeug eindringt, erhöht sich das Stromschlagrisiko.
- Verwenden Sie das Anschlusskabel nicht missbrächlich. Verwenden Sie das Anschlusskabel niemals zum Tragen oder Heranziehen des Elektrowerkzeugs, undziehen Sie den Stecker nicht am Anschlusskabel aus der Steckdose. Halten Sie das Kabel fern von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen. Beschadigte oder verdrehte Anschlusskabel erhöhen das Stromschlagrisiko.
- Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie ein für den Außenereinsatz geeignetes Verlängerungskabel. Die Verwendung eines für den Außenereinsatz geeigneten Kabels verringgert das Risiko eines Stromschlags.
- Falls der Einsatz eines Elektrowerkzeugs in einer feuchten Umgebung nicht zu vermeiden ist, benutzen Sie eine Stromversorgung mit FI-Schutzschalter (RCD). Die Verwendung einer Fehlerstrom-Schutzeinrichtung (RCD) verringgert das Risiko eines elektrischen Schlags.

Persönliche Sicherheit

• Bleiben Sie aufmerksam, achten Sie auf das, was Sie tun, und setzen Sie gesunden Menschenverstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.
• Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstung wie Atemschutzmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und

Gehorschutz senkt bei angemessenem Einsatz das Verletzungsrisiko.

• Vermeiden Sie ein versehentliches Starten. Achten Sie darauf, dass sich der Schalter in der Aus-Stellung befindet, bevor Sie das Elektrowerkzeug an die Stromversorgung und/oder den Akku anschließen oder es hochheiten oder herumtragen. Durch Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter und das Einstecken des Steckers bei betätigtem Schalter steigt das Unfallrisiko stark an.
• Entfernen Sie s amtliche Einstellschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.
• Sorgen Sie für einen festen Stand. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen better im Griff.
• Kleiden Sie sich richtig. Tragen Sie niemals lose sitzende Kleidung oder Schmuck. Halten Sie Haar und Kleidung von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.
• Wenn Anschlüsse für Staubabsaug- und Staubsammelvorrichtungen vorhanden sind, sorgen Sie dazu, dass diese richtig angeschlossen und eingesetzt werden. Die Verwendung von Staubsammelvorrichtungen vermindert durch Staub verursachte Gefahren.
• Lassen Sie nicht zu, dass Sie wegen Vertrautheit durch früige Verwendung der Werkzeuge selbstgefällig werden und die Sicherheitsgrundsätze der Werkzeuge ignorantieren. Eine achtlose Handlung kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.
• Die Vibrationsemissionen während der tatsächlichen Verwendung des Elektrowerkzeugs konnen abhängig von der Verwendungsart des Werkzeugs vom angegebenen Gesamtwert abweichen. Bediener sollens Sicherheitsmaßnahmen für den eigenen Schutz ergreifen, die auf einer Beurteilung der Exposition unter tatsächlichen Nutzungsbedingungen beruht. Dabei sind alle Teile des Betriebszyklus zu berücksichtigten, z. B. abgesehen vom Gashebelbetrieb, die Zeiten, wenn das Werkzeug ausgeschaltet ist und wenn es im Leerlauf betrieben wird.

Verwendung und Pflege von Elektrowerkzeugen

• Überbeanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für ihren Einsatzzweck. Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz better und)sicherer.
• Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt.

Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigten werden kann, stellt eine Gefahr dar und muss repariert werden.

• Trennen Sie das Elektrowerkzeug von der Stromversorgung, bzw. entfern den Sie den Akku, bevor Sie Einstellungen vornehmen, Zubehörteile austauschen oder das Elektrowerkzeug verstuen. Solche préventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Start des Elektrowerkzeugs.
  Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, und setzen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind. Elektrowerkzeuge stellen in ungeschulten Hande eine Gefahr dar.
• Warten Sie Elektrowerkzeuge und Zubehör. Prufen Sie auf Fehlausrichtungen, sicheren Halt und Leichtigigkeit beweglicher Teile, Beschädigungen von Teilen sowie auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Bei Beschädigungen halten Sie das Elektrowerkzeug reparieren, bevor Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.
• Halten Sie Schneidwerkzeuge scharf und sauber. Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben seltener hangen und sind einfacher zu bedieren.
• Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugeinsätze und Ähnliches in Übereinstimmung mit diesen Anweisungen und auf die für das jeweilige Elektrowerkzeug bestimmungsgemäß Weise, und beachten Sie damit die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten. Der Einsatz eines Elektrowerkzeugs für Zwecke, die von den hier angegebenen abweichen, kann zu Gefahrensituationen führen.
• Halten Sie die Handgriffe und Grifflächen trocken, sauber und frei von Öl und Fett. Wenn Handgriffe und Grifflächen rutschig sind, kann das Werkzeug in unerwarteten Situationen nicht sicher bedient und kontrolliert werden.

Verwendung und Pflege von akkubetriebenen Werkzeugen

• Eine Aufladung darf nur mit dem vom Hersteller vorgeschreibenben Ladegerät durchgeführt werden. Durch ein für einen bestimmten Akkotyp geeignetes Ladegerät kann Brandgefahr entstehen, wenn es für einen anderen Akku verwendet wird.
• Verwenden Sie Elektrowerkzeuge nur mit speziell ausgezeichneten Akkus. Die Verwendung anderer Akkus kann zu Verletzungs- und Brandgefahr führen.
• Wird der Akku nicht verwendet, halten Sie ihn von Metallgegenständen wie Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder

anderenkleineremMetallobiectenfern,daesuz einer Überbrückung der Kontaktekommenkonnte. Durch Kurzschluss der Akkuklemmen kann es zu Verbrennungen oder Brandenkommen.

• Unter missbrauchlichen Bedingungen kann Flüssigkeit aus dem Akku austreten; vermeiden Sie Kontakt damit. Bei versehentlichem Hautkontakt(sofort mit Wasser abspulen. Sollten ihre Augendamit in Berührung gekommen sein, suchenSie sofort arztliche Hilfe auf.Durch austretendeFlüssigkeit aus dem Akku kann es zu Reizungenoder Verbrennungen kommt.
• Verwenden Sie keinen Akku und kein Werkzeug, der bzw. das defekt ist oder modifiziert wurde. Beschädigte oder modifizierte Akkus konnen ein unvorhersehbares Verhalten aufweisen, welches zu Feuer, Explosionen oder Verletzungsgefahren führen kann.
• Setzen Sie Akkus oder Werkzeuge keinem Feuer oder übermäßig Temperaturen aus. Bei Brand oder Temperaturen über 130^ (265°F) kann es zu Explosionen kommt.
• Befolgen Sie alle Ladeanweisungen, und laden Sie den Akku oder das Werkzeug nicht außerhalb des in der Anleitung angegebenen Temperaturbereichs auf. Unsachgemäßes Aufladen oder bei Temperaturen außerhalb des angegebenen Bereichs kann den Akku beschädigen und die Brandgefahr erhöhen.

Service

• Lassen Sie das Elektrowerkzeug von einem qualifizierten Fachmann reparieren, und bestehen Sie darauf, dass nur Originalersatzteile verwendet werden. Auf diese Weise wird davon gesorgt, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.
• Warten Sie niemals beschädigte Akkus. Akkus)dürfen nur vom Hersteller oder von autorisierten Serviceanbietern gewartet werden.

Sicherheitshinweise für Heckenscheren:

• Halten Sie alle Körperteile von den Klingen fern. Entfermen Sie geschnittenes Material nicht und halten Sie zu schneidendes Material nicht fest, wenn sich die Klingen bewegen. Die Klingen bewegen sich nach dem Ausschalten des Motors weiter. Bei der Arbeit mit der Heckenschere konnen bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.
• Tragen Sie die Heckenschere mit zum Stillstand gekommenen Klingen am Griff und achen Sie darauf, dass Sie keine Schalter betätigten. Ein ordnungsgemäß Transport der Heckenschere verringert das Risiko eines unbeabsichtigten Betriebs und darauf resultierender Verletzungen durch die Klingen.
• Beim Transportieren oder Aufbewahren der Heckenschere muss immer die Klingenabdeckung angebracht werden. Durch eine korrekte

Handhabung der Heckenschere wird das Verletzungsrisiko, das durch die Klingen besteht, reduziert.

• Stellen Sie beim Beseitigen von eingeklemmtem Material oder bei der Wartung des Geräts sicher, dass alle Schalter ausgeschelt sind und der Akku entfernt oder getrennt ist. Eine unerwartete Betätigung der Heckenschere beim Entfernen von festklemmendem Material oder bei der Wartung kann zu schweren Verletzungen führen.
• Stellen Sie beim Beseitigen von eingeklemmtem Material oder bei der Wartung des Geräts sicher, dass alle Schalter ausgeschelt sind und dass die Sperrvorrichtung betägt ist. Eine unerwartete Betätigung der Heckenschere beim Entfernen von festklemmendem Material oder bei der Wartung kann zu schweren Verletzungen führen.
• Halten Sie die Heckenschere nur an den isolierten Griffoberflächen fest, da die Klinge sonst ggf. in Kontakt mit verborgener Verkabelung kommt. Klingen, die mit einem stromfuhrenden Leiter in Kontakt kommt, konnen freiigende Metallteile der Heckenschere unter Strom setzen und dem Bediener einen Stromschlag versetzen.
• Halten Sie alle Kabel vom Schnittbereich fern. In Hecken oder Büssen können stromfuhrende Kabel verlaufen, die versehentlich mit den Klingen in Kontakt kommt konnten.
• Verwenden Sie die Heckenschere nicht bei schlechtem Wetter, insbesondere dann nicht, wenn die Gefahr eines Blitzeinschlags besteht. Dadurch wird die Gefahr eines Blitzschlags reduziert.

Allgemeine Sicherheitschinweise

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Entnehmen Sie den Akku, um den versehentlichen Start des Geräts zu verhindern.
• Dieses Gerät ist ein gefährliches Werkzeug, wenn Sie nicht aufpassen oder es unsachgemäß verwenden. Dieses Gerät kann schwere oder tödliche Verletzungen des Bedieners oder anderer Personen verursachen.
• Verwenden Sie das Gerät nicht, wenn es nicht mehr der ursprünglichen Spezifikation entspricht. Ändern Sie kein Teil des Geräts ohne Genehmigung des Herstellers. Verwenden Sie nur Teile, die vom Hersteller genehmigt wurden. Eine falsche Wartung kann zu schweren bis tändlichen Verletzungen führen.

• Überprüfen Sie das Gerät vor dem Gebrauch. Siehe Zu erledigen, bevor Sie das Gerät starten auf Seite 13 und Wartung auf Seite 14. Verwenden Sie das Gerät nicht, wenn es beschädigt ist oder nicht ordnungsgemäß Funktioniert. Führten Sie die in dieser Bedienungsanweisung beschriebenen Kontroll-, Wartungs- und Serviceanweisungen durch.

• Lassen Sie keine Kinder mit dem Gerät speiten. Das Gerät ist kein Spielzeug! Kinder oder nicht im Gebrauch des Geräts und/oder des Akkus geschalte Personen)dürfen das Gerät bzw. den Akku weder bedienen noch warten. Unter Umständen gelten gesetzlich vorgeschriebene Altersbeschränkungen.

• Bewahren Sie das Gerät in einem verschlossenen Bereich auf, um einen unerlaubten Zugriff durch Kinder oder andere Personen zu verhindern.
• Bewahren Sie das Gerät für Kinder unzugänglich auf.
• Unter keinen Umständen darf die ursprüngliche Konstruktion des Geräts ohne Genehmigung des Herstellers geändert werden. Verwenden Sie immer Originalzubehör. Unzulässige Änderungen und/oder unzulässiges Zubehör können zu schweren oder)sogar tödlichen Verletzungen des Bedieners undanderer Personen führen.

Hinweis: Nationale oder regionale Gesetze regeln ggf. die Verwendung. Beachen Sie die jeweils gültigen Bestimmungen.

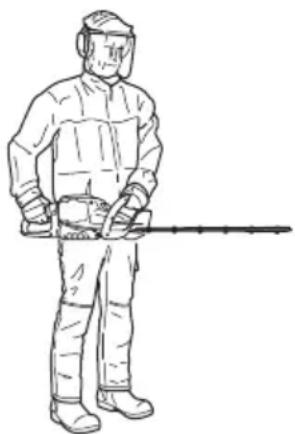

Sicherheitshinweise für den Betrieb

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Wenn Sie in eine Situation kommt, die Sie in Bezug auf die weitere Anwendung des Geräts verunsichert, setzen Sie sich von einem Experten beraten. Wenden Sie sich an ihren Handlcer oder ihre Servicewerkstatt. Führten Sie keine Arbeiten aus, mit denen Sie überfordert sind.
• Verwenden Sie niemals das Gerät, wenn Sie mäde sind, Alkohol getrunken oder Medikamente eingenommen haben, die ihre Sehrkraft, Ihr Urteilsvermögen oder ihre Körperkontrolle beeinträchtigen können.
• Halten Sie alle Körperteile von den Klingen fern. Entfernen Sie geschnittenes Material nicht und halten Sie zu schneidendes Material nicht fest, wenn sich die Klingen bewegen. Die Klingen bewegensich nach dem Ausschalten des Motors weiter. Bei der Arbeit mit der Heckenschere konnen bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.
• Das Arbeitsen bei schlechtem Wetter ist nicht nur ermudend, sondern birgt auch zusätzliche Risiken. Aufgrund des hohenen Risikos wird davon abgeraten, das Gerät bei sehr schlechtem Wetter zu verwenden, z. B. bei dichtem Nebel, starkem Regen, starkem Wind, großer Käite, Gewittergefahr usw.
• Verwenden Sie die Heckenschere nicht bei schlechtem Wetter, insbesondere dann nicht, wenn die Gefahr eines Blitzeinschlags besteht. Dadurch wird die Gefahr eines Blitzschlags reduziert.

• Falsche Klingen können die Unfallgefahr erhöhen.

• Erlauben Sie Kindern niemals, das Gerät zu verwenden oder sich in seiner Höhe aufzuhalten. Da das Gerät leicht zu starten ist, konnten auch Kinder bei unzureichender Aufsicht in der Lage sein, es zu starten. Dies kann zu schweren Verletzungen führen. Trennen Sie stets den Akku ab, wenn das Gerät unbeaufsichtigt ist.

• Stellen Sie sicher, dass während der Verwendung Menschen und Tiere einen Abstand von mindestens 15 Metern einhalten. Wenn mehrere Bediener am gleichen Einsatzort tätig sind, muss der Sicherheitsabstand mindestens 15 Meter betragen. Andernfalls kann es zu schweren Verletzungenkommen. Stellen Sie das Gerät sofort ab, wenn sich Personen oder Tiere nähern. Drehen Sie sich niemals abrupt mit dem Gerät um, ohne vorher sicherzustellen, dass sich hinter Ihnen niemand innerhalb der Sicherheitszone befindet.
• Stellen Sie sicher, dass weder Menschen noch Tiere oder andere Dinge die Kontrolle des Geräts beeinflussen oder mit der Schneidausrüstung oder umherfliegenden Gegenständen in Berührung kommt. Sie dürfen das Gerät niemals benutzen, wenn im Falle eines Unfalls nicht die Möglichkeit besteht, Hilfe herbeizurufen.
• Kontrollieren Sie immer den Arbeitsbereich. Entfern Sie alle losen Gegenstände, z. B. Steine, Glasscherben, Nagel, Drahte, Schnüre, usw., die weggeschleudert werden oder sich in der Schneiedausrüstung verfangen können.
• Vergewissem Sie sich, dass Sie sicher gehen und stehen können. Achten Sie auf eventuelle Hindernisse (Wurzeln, Steine, Åste, Löcher, Gräben usw.), wenn Sie unvermittelt ihren Standort wechseln. Beim Arbeiten auf abschüssigem Boden müssen Sie immer sehr vorsichtig sein.
• Nehmen Sie stets eine sichere Arbeitsstellung mit festem Stand ein. Sorgen Sie für einen festen Stand.
• Halten Sie die Heckenschere nur an den isolierten Griffoberflächen fest, da die Klinge sonst ggf. in Kontakt mit verborgener Verkabelung kommt. Klingen, die mit einem stromführungenden Leiter in Kontakt kommt, können freiliegende Metallteile der Heckenschere unter Strom setzen und dem Bediener einen Stromschlag versetzen.
• Halten Sie alle Kabel vom Schnittbereich fern. In Hecken oder Buseschen können stromfuhrende Kabel verlaufen, die versehentlich mit den Klingen in Kontakt kommt konnten.
• Schalten Sie das Gerät aus, bevor Sie sich in einen anderen Bereich begeben. Befestigen Sie den Transportschutz, wenn das Gerät nicht in Betrieb ist.
• Legen Sie das Gerät nur dann ab, wenn Sie ausgeschaltet und den Akku entfernt haben. Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es eingeschaltet ist.
  Tragen Sie die Heckenschere mit zum Stillstand gekommenen Klingen am Griff und achten Sie daraufuf, dass Sie keine Schalter betätigten. Ein ordnungsgemäßer Transport der Heckenschere

verringert das Risiko eines unbeabsichtigten Betriebs und darauf resultierender Verletzungen durch die Klingen.

• Beim Transportieren oder Aufbewahren der Heckenschere muss immer die Klingenabdeckung angebracht werden. Durch eine korrekte Handhabung der Heckenschere wird das Verletzungsrisiko, das durch die Klingen besteht, reduziert.
• Stellen Sie sichere, dass keine Kleidung und kein Körperteil mit der Schneidausrüstung in Kontakt kommt, wenn das Gerät aktiviert ist.
• Stellen Sie beim Beseitigen von eingeklemmtem Material oder bei der Wartung des Geräts sicher, dass alle Schalter ausgeschelt sind und der Akku entfernt oder getrennt ist. Eine unerwartete Betätigung der Heckenschere beim Entfernen von festklemmendem Material oder bei der Wartung kann zu schweren Verletzungen führen.

Hinweis: Die oben aufgeführte Warnung gilt nicht für Geräte mit integrierten Akkus.

• Stellen Sie beim Beseitigen von eingeklemmtem Material oder bei der Wartung des Geräts sicher, dass alle Schalter ausgeschaltet sind und dass die Sperrvorrichtung betägt ist. Eine unerwartete Betätigung der Heckenschere beim Entfernen von festklemmendem Material oder bei der Wartung kann zu schweren Verletzungen führen.

Hinweis: Die oben aufgeführte Warnung gilt nicht für Geräte mit abnehmbaren und trennbaren Akkus.

• Wenn während der Arbeit mit dem Gerät irgendetwas in den Klingen hangen bleibt, halten Sie das Gerät an und schalten Sie es aus. Stellen Sie safer, dass die Schneidausrüstung vollständig stoppt. Entfernen Sie den Akku, bevor Sie das Gerät und/oder die Klingen reinigen, überprüfen oder reparieren.
• Halten Sie Hände und Fuß nach Abschalten von der Schneidausrüstung fern, bis diese vollständig stillsteht.
• Achten Sie auf Astrückchen, die beim Schneiden weggeschleudert werden können. Schneiden Si nicht zu dicht am Boden, wo Steine und andere Gegenstände weggeschleudert werden können.
• Achten Sie auf hochgeschleuderte Gegenstände. Tragen Sie immer einen zugelassenen Augenschutz. Beugen Sie sich niemals über den Schutz der Schneidausrüstung. Hochgeschleuderte Steine, Unrat usw. können die Augen treffen und Blindheit oder schwere Verletzungen verursachen.
• Achten Sie immer/genau auf Warnsignale oder Rufe, wenn Sie den Gehörschutz tragen. Nehmen Sie den Gehörschutz immer ab, sobald das Gerät abgestellt ist.

• Arbeitsen Sie niemals stehend auf einer Leiter oder einem Hocker oder in einer anderen, nicht ausreichend geschlossen erhöhten Position.

• Halten Sie die Handgriffe und Grifflächen trocken, sauber und frei von Öl und Fett. Wenn Handgriffe und Grifflächen rutschig sind, kann das Werkzeug in unerwarteten Situationen nicht sicher bedient und kontrolliert werden.

• Halten Sie das Gerät mit beiden Händen fest. Halten Sie das Gerät an der Seite des Körpers.

Persönliche Schutzausrüstung

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie stets die vorgeschriebene personliche Schutzausrüstung bei der Benutzung des Geräts. Die personliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich bei der Auswahl der wichtigen Ausrüstung von ihrem Handler beraten.
• Tragen Sie einen Schutzhelm in Bereichen, in denen Gefahr durch herabfallende Gegenstände besteht.
• Eine längerfristige Beschallung mit Lärn kann zu Gehörschäden führen. Grundsätzlich sind akkubetriebene Geräte relativ leise. Durch die Kombination aus Gerauschpegel und langer Nutzungsdauer kann es jedoch zu Gehörschäden kommt. Husqvarna empfeihlt das Tragen eines Gehörschutzes, wenn das Gerät an einem Tag länger durchgehend benutzt wird. Ständige und regelmäßige Benutzer sollenn ihr Gehör regelmäßiger untersuchen{lassen.

WARNING: Ein Gehorschutz schrankt die Wahrnehmung von Gerauschen und Warnsignalen ein.

• Tragen Sie einen zugelassenen Augenschutz. Bei der Benutzung eines Visiers ist außer dem eine zugelassene Schutzbrille zu tragen. Zugelassene Schutzbrillen sind in thism Falle diejenigen, die die Normen ANSI Z87.1 fur die USA bzw. EN 166 fur EU-Länder erfüllen.

• Verwenden Sie einen Geschäftsschutz. Ein Geschäftsschutz allein reicht nicht aus, um die Augen zu schätzen.

• Tragen Sie bei Bedarf Schutzhandschuhe, beispisseweise bei der Montage, der Untersuchung oder der Reinigung der Schneidausrüstung.
• Verwenden Sie rutschfeste und stabile Stiefel oder Schuhe.
• Tragen Sie Kleidung aus reiffestem Material. Tragen Sie stets lange Hosen aus schwerem Stoff und lange Ärmel. Tragen Sie keine weite Kleidung, die sich leicht an Åsten und Zweigen verfangen können. Vermeiden Sie das Tragen von Schmuck, kurzen Hosen und Sandalen. Gehen Sie nicht barfuß. Binden Sie ihre Haare sicherheitsshalber zusammen, so dass sie nicht über ihre Schultern fallen.

• Halten Sie eine Erste-Hilfe-Ausrüstung und einen Feuerloscher griffbereit.

Sicherheitsvorrichtungen am Gerät

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

In thisem Abschnitt werden einzelnen Teile der Sicherheitsausrüstung des Gerätes beschreiben, welche Funktion sie haben und wie ihre Kontrolle und Wartung ausgeführht werden sollen, um sicherzustellen, dass sie funktionsfähig sind. Unter der Überschrift Geräteübersicht auf Seite 2finden Sie Angaben zur Position der Teile an ihrer Gerät.

Die Lebensdauer des Geräts kann verkurz werden und die Unfallgefahr kann steigen, wenn die Wartung des Geräts nicht ordnungsgemäß und Service und/oder Reparaturen nicht fachmännisch ausgeführten werden. Wenden Sie sich für weitere Informationen an ihre Vertragswerkstatt.

WARNING: Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen. Die Sicherheitsausrüstung des Gerätes muss so kontrolliert und gewartet werden, wie dies in thisem Abschnitt beschrieben wird. Wenn Ihr Gerät diesen Anforderungen nicht entspricht, muss eine Servicewerkstatt aufgesucht werden.

ACHTUNG: Service und Reparatur des Gerätes erfordern eine Spezialausbildung. Dies gilt besonderss für die Sicherheitsausrüstung des Geräts. Wenn Ihr Gerät den unten aufgeführten Kontrollanforderungen nicht entspricht, müssen Sie ihre Servicewerkstatt aufsuchen. Beim Kauf eines unserer Geräte wird gewährleistet, dass Reparatur- oder Servicearbeiten fachmännisch ausgeführrt werden. Soltte der Verkauf Ihres Gerätes nicht an unser Fachhandler-Service-Netz angeschlossen sein, Fragen Sie nach unserer nachstgelegenen Servicewerkstatt.

So prüfen Sie die Benutzeroberfläche

1. Drucken und halten Sie die Start-/Stopptaste (A).

a) Das Gerät ist eingeschaltet, wenn die LED (B) leuchtet.
b) Das Gerät ist ausgeschaltet, wenn die LED (B) aus ist.

1. Wenn die Warnanzeige (C) aufleuchtet oder blinkt, siehe Wartung auf Seite 14.

So kontrollieren Sie den Gashebel und die Gashebelsperre

1. Starten Sie das Gerät, siehe So starten Sie das Gerät auf Seite 13.

2. Schieben Sie die Gashebelsperre nach oben.

1. Schieben Sie den Gashebel nach oben und wenden Sie volle Leistung an.

1. Lassen Sie den Gashebel los und stellen Sie safer, dass die Rückzug federer ordnungsgemäß Funktioniert. Die Klinge muss in weniger als 1 Sekunde anhalten.
2. Stopen Sie das Gerät.
3. Führer Sie Schritt 1 und 2 durch.
4. Lassen Sie die Gashebelsperre los und stellen Sie safer, dass die Rückzug feder der Gashebelsperre ordnungsgemäß Funktioniert. Die Klinge muss in weniger als 1 Sekunde anhalten.

So prüfen Sie den Handschutz

Der Handschutz schützt die Hand vor einem unbeabsichtigten Kontakt mit den Klingen.

1. Halten Sie das Gerät an.
2. Entfernen Sie den Akku.
3. Kontrollieren Sie, ob der Handschutz ordnungsgemäß befestigt ist.
4. Überprüfen Sie den Handschutz auf Beschädigungen.

So prüfen Sie die Klingen und den Klingenschutz

1. Stopen Sie das Gerät.
2. Entfernen Sie den Akku.

3. Ziehen Sie Schutzhandschuhe an.

4. Stellen Sie sicher, dass die Klingen (A) und der Klingenschutz (B) nicht beschädigt oder verdrecht sind. Tauschen Sie die Klingen und den Klingenschutz aus, wenn sie beschädigt oder verbogen sind.

Sicherer Umgang mit Akkus

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Verwenden Sie keinen Akku und kein Werkzeug, der bzw. das defekt ist oder modifiziert wurde. Beschädigte oder modifierte Akkus konnen ein unvorhersehbares Verhalten aufweisen, welches zu Feuer, Explosionen oder Verletzungsgefahren führen kann.
• Setzen Sie Akku oder Werkzeug niemals Feuer oder sehr hohen Temperaturen aus. Feuer oder eine Temperatur über 130^ kann zu einer Explosion führen.

Hinweis: Eine Temperatur über 130^ kann durch die Temperatur 265^ ersetzt werden.

• Befolgen Sie die Ladeanweisungen und laden Sie den Akku oder das Werkzeug niemals bei Temperaturen außerhalb den in der Anleitung angegebenen Temperaturbereichen auf. Unsachgemäßes Aufladen oder Aufladen bei Temperaturen außerhalb des angegebenen Bereichs kann den Akku beschädigen und die Brandgefahr erhöhen.
• Verwenden Sie nur den BLi Akku. Siehe Zugelassene Akkus auf Seite 19. Der Akku verfügt über eine Softwareverschlussung.
• Verwenden Sie als Stromversorgung für die zugehörigen Husqvarna Geräte nur den wiederaufladbaren BLi Akku. Um Verletzungen zu vermeiden, verwenden Sie den Akku nicht zur Energieversorgung anderer Geräte.

• Es besteht die Gefahr von elektrischen Schlägen. Verbinden Sie die Akkuklemen nicht mit Schlüsseln, München, Schrauben oder anderen metallischen Gegenständen. Dadurch kann es zu einem Kurzschluss des Akkus kommt.

• Verwenden Sie keine nicht aufladbaren Akkus.

• Legen Sie keine Gegenstände in die Luftschlitze des Akkus.
• Halten Sie den Akku von direkter Sonneneinstrahlung, Hitze oder offenem Feuer fern. Der Akku kann Verbrennungen und/oder chemische Verzützungen verursachen.
• Halten Sie den Akku von Regen und Feuchtigkeit fern.
• Halten Sie den Akku von Mikrowellen und hohem Druck fern.
• Versuchen Sie nicht, den Akku zu zerlegen oder aufzubrechen.
• Wenn aus dem Akku Flüssigkeit austritt, vermeiden Sie Haut- oder Augenkontakt mit dieser. Sollen Sie dennoch mit der Flüssigkeit in Berührung gekommen sein, reinigen Sie den Bereich mit ausreichend Wasser und Seite unduchen Sie medizinische Hilfe auf. Sollte Flüssigkeit in ihre Augen gelangen, reiben Sie diese nicht, sondern spulen Sie sie mindestens 15 Minuten lang mit reichlich Wasser aus, und suchen Sie anschließend einen Arzt auf.
• Der Akkuoridausbetemperatuerenzwischen -10^ 14^) und 40^ 114^ verwendert werden.
• Reinigen Sie weder den Akku noch das Ladegerät mit Wasser. Siehe So reinigen Sie das Gerät, den Akku und das Ladegerät auf Seite 15.
• Verwenden Sie keine fehlerhaften oder beschädigten Akkus.
• Lagern Sie Akkus getrennt von Metallgegenständen wie Nageln, Schrauben oder Schmuck.
• Halten Sie den Akku fern von Kindern.

Sicherer Umgang mit dem Ladegerät

WARNING: Lesen Sie die folgenden

Warnhinweise, bevor Sie das Gerät verwenden.

• Verwenden Sie keinen Akku und kein Werkzeug, der bzw. das defekt ist oder modifiziert wurde. Beschädigte oder modifizierte Akkus konnen ein unvorhersebares Verhalten aufweisen, welches zu Feuer, Explosionen oder Verletzungsgefahren führen kann.
• Setzen Sie Akku oder Werkzeug niemals Feuer oder sehr hohen Temperaturen aus. Feuer oder eine Temperatur über 130^ kann zu einer Explosion führen.

Hinweis: Eine Temperatur über 130^ kann durch die Temperatur 265^ ersetzt werden.

• Befolgen Sie die Ladeanweisungen und laden Sie den Akku oder das Werkzeug niemals bei Temperaturen außerhalb den in der Anleitung angegebenen Temperaturbereichen auf. Unsachgemäßes Aufladen oder Aufladen bei Temperaturen außerhalb des angegebenen

Bereichs kann den Akku beschädigen und die Brandgefahr erhöhen.
- Gefahr von elektrischen Schlägen oder Kurzschluss, wenn die Sicherheitshinweise nicht beachtet werden.
- Verwenden Sie eine geprüfte geerdete Steckdose, die nicht beschädigt ist.
- Verwenden Sie nur das mitgelieferte Ladegerät für Ihr Gerät. Verwenden Sie zum Laden von Husqvarna BLi-Ersatzakkus ausschließlich Husqvarna QC-Ladegeräte.
- Das Ladegerät nicht zerlegen.
- Verwenden Sie keine fehlerhaften oder beschädigten Ladegeräte.
- Hebien Sie das Ladegerät nicht am Netzkabel an. Um das Ladegerät von der Steckdose zu trennen,ziehen Sie am Netzstecker. Ziehen Sie nicht am Netzkabel.
- Achten Sie darauf, dass keines der Kabel und Verlängerungskabel mit Wasser, Öl oder scharfen Kanten in Berührung kommt. Achten Sie darauf, dass Kabel nicht zwischen Turen, Zäunen o. Ä. eingeklemmt werden.
- Das Ladegerätarf nicht in der Naze von entflammbaren Materialien oder Materialien, die Korrosion verursachen konnen, verwendet werden. Vergewissern Sie sich, dass das Ladegerät nicht abgedeckt ist. Bei Rauchentwicklung oder Feuer muss der Stecker des Ladegerats sofort aus der Steckdose gezogen werden.
- Laden Sie den Akku nur in geschlossenen Räumen an einem Ort mitGreater Luftzirkulation und ohne direkte Sonneneinstrahlung. Laden Sie den Akku nicht im Freien. Auf keinen Fall Akkus in feuchter Umgebung laden.
- Verwenden Sie das Ladegerät nur bei mit einer Temperatur zwischen 5^ (41^) und 40^ (104^) . Verwenden Sie das Ladegerät nur in einer gut belufteten, trockenen und staubfreien Umgebung.
- Legen Sie keine Gegenstände in die Kühlschlitze des Ladegerats.
- Verbinden Sie die Anschlüsse des Ladegerats niemals mit Metallgegenständen. Dies kann zu einem Kurzschluss im Ladagerat führen.
- Nutzen Sie zugelassene Steckdosen, die nicht beschadigt sind.
- Verwenden Sie ausschließlich 3-adrige Verlägerungskabel für den Außenbereich mit 3-poligen Erdungssteckern und Erdungssteckdosen, die für den Stecker des Geräts vorgesehen sind.

Sicherheitshinweise für die Wartung

WARNING: Lesen Sie folgende Warnhinweise, bevor Sie das Gerät warten.

• Entfernen Sie vor Wartungs-, Kontroll- oder Montagearbeiten den Akku.

Warten Sie niemals beschädigte Akkus. Akkus dürfen nur vom Hersteller oder von autorisierten Serviceanbietern gewartet werden.
- Der Bedienerarfurdur die Wartungs- und Servicearbeiten ausfuhren, die in dieser Bedienungsanleitung beschrieben sind. Fur darüber hinausgehende Wartungs- und Servicearbeiten wenden Sie sichitte an ihren Servicehandler.
- Reinigen Sie weder den Akku noch das Ladegerät mit Wasser. Starke Reiniger können den Kunststoff beschädigen.
- Wenn Wartungsarbeiten nicht durchgeführt werden, verringgert sich die Lebensdauer des Geräts, und die Unfallgefahr steigt.
- Für alle Service- und Reparaturarbeiten, insbesondere an den Sicherheitsvorrichtungen des Gerats, ist eine spezielle Schulung erforderlich.

Wenn nach Durchführung der Wartungsarbeiten nicht alle in dieser Bedienungsanleitung beschreibenben Prüfungen mit positivem Ergebnis ausfallen, wenden Sie sich an ihren Servicehändler. Wir garantieren Ohnen, dass für Ihr Gerät professionelle Service- und Reparaturdienste verfügbar sind.

• Sorgen Sie damit, dass die Schneidzähne der Klinge stets gut und ordnungsgemäß geschärt sind. Befolgen Sie unsere Empfehlungen. Beachten Sie auch die Anweisungen auf der Klingenverpackung.
• Verwenden Sie nur Original-Ersatzteile.
  Tragen Sie bei der Reparatur der Schneidausrüstung immer schwere Arbeitshandschuhe. Die Klingen sind extrem scharf und können weniger Verletzungen hervorrufen.

Montage

Einleitung

WARNING: Lesen Sie vor der Montage des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut.

So schreiben Sie das Akkuladegerät an

1. Schließen Sie das Akkuladegerät an eine Quelle mit der auf dem Typenschild angegebenen Spannung und Frenz an.
2. Stecken Sie den Netzstecker in eine geerdete Steckdose. Die LED am Ladegerät blinkt einmal grün.

Hinweis: Der Akku wird nicht aufgeladen, wenn die Akkutemperatur über 50^ beträgt. In thisem Fall wird der Akku durch das Ladegerät abgekühlt, bevor er weiter aufgeladen wird.

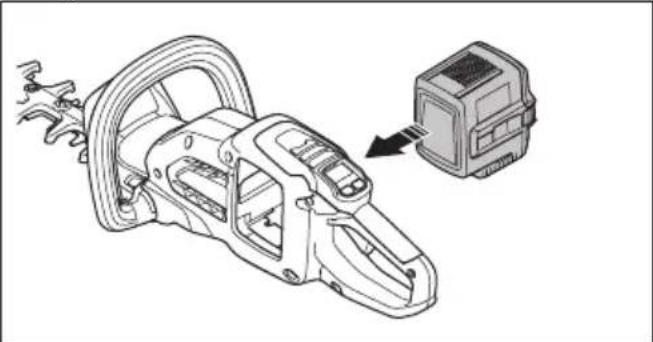

So setzen Sie den Akku ein

WARNING: Verwenden Sie im Gerät nur den original Husqvarna Akku.

1. Den Akku vollständig aufladen.
2. Legen Sie den Akku in das Akkufach des Geräts.

a) Stellen Sie sicher, dass der Akku richtig eingesetzt ist. Wenn der Akku nicht leicht bewegt werden kann, ist er nicht richtig eingesetzt.
b) Stellen Sie sicher, dass der Akku einrastet.
Wenn Sie ein Klicken horen, rastet der Akku ein.

Informationen zum Akku

Informationen zur Verwendung des Akkus finden Sie im Betriebshandbuch des Akkus.

Betrieb

Einleitung

WARNING: Lesen Sie vor Gebrauch des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut.

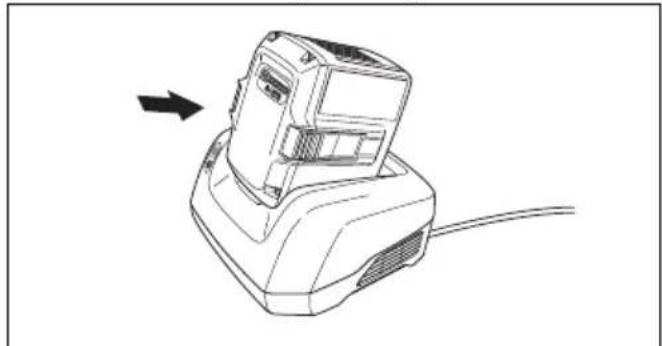

So laden Sie den Akku

Hinweis: Laden Sie den Akku, wenn Sieihn zum ersten Mal verwenden. Ein neuer Akku ist nur zu 30% geladen.

1. Stellen Sie sicher, dass der Akku trocken ist.

2. Den Akku in das Ladegerät einlagen.

1. Stellen Sie sicher, dass die grüne Ladeanzeige auf dem Ladegerät aufleuchtet. Das bedeutet, dass der Akku richtig mit dem Ladegerät verbunden ist.

1. Wenn alle LEDs am Akku leuchten, ist er vollständig aufgeladen.

1. Um das Ladegerät von der Steckdose zu trennen,ziehen Sie den Netzstecker. Ziehen Sie nicht am Kabel.
2. Den Akku aus dem Ladegerät entnahmen.

Hinweis: Weitere Informationen entnahmen Sieitte den Bedienungsanleitungen fur den Akku und das Ladegerat.

Zu erledigen, bevor Sie das Gerät starten

1. Untersuchen Sie den Arbeitsbereich. Entfern Sie Gegenstände, die weggeschleudert werden können.
2. Überprüfen Sie die Schneidausrüstung. Stellen Sie, sicher, dass die Klingen scharf sind und dass sie keine Risse und Beschädigungen aufweisen.

3. Vergewissern Sie sich, dass das Gerät ordnungsgemäß Funktioniert. Prufen Sie, ob alle Muttern und Schrauben angezogen sind.

4. Stellen Sie sicher, dass der Griff und die Sicherheitseinrichtungen nicht beschädigt sind und dass sie korrekt angebracht sind. Bedieren Sie kein Gerät, bei dem Teile fehlen oder das von seiner ursprünglichen Spezifikation abweicht. Verwenden Sie Schutzhandschuhe, falls notwendig.

5. Stellen Sie sicher, dass die Deckel nicht beschädigt sind und korrekt angebracht sind, bevor Sie das Gerät in Betriebnehmen.

So starten Sie das Gerät

1. Halten Sie die Start-/Stopptaste gedrückt, bis das grüne LED-Licht aufleucht.

Hinweis: Drucken Sie nicht die Gashebelsperre oder den Gashebel, wenn Sie die Start-/Stoptaste drucken.

1. Drücken und halten Sie die Gashebelsperre am vorderen Handgriff.

1. Um die volle Drehzahl anzuwenden, drucken Sie den Gashebel vollständig durch.

So bedieren Sie das Gerät

1. Beginnen Sie in Bodennähe, und bewegen Sie das Gerät dann nach oben, wenn Sie die Seiten scheiden.

1. Passen Sie das Tempo je nach Arbeitsaufwand an.
2. Halten Sie das Gerät für eine stabile Arbeitsposition nahe am Körper.
3. Achten Sie darauf, dass die Spitze der Schneidausrüstung den Boden nicht berührt.
4. Gehen Sie vorsichtig vor, und arbeiten Sie langsam, bis alle Åste korrekt geschritten sind.

So wahlen Sie die Schneidegeschwindigkeit

Das Gerät verfügt über eine Modustaste. Mit der Modustaste kann der Anwender die maximale Geschwindigkeit begrenzen. Die Modustaste weist drei Geschwindigkeitsstufen auf. Niedrigere Stufen erhöhen die Betriebszeit des Geräts. Verwenden Sie die Stufen 1 und 2, wenn die Arbeit nicht die volle Geschwindigkeit/volle Leistung erfordert. Wenn die Betriebsbedingungen volle Geschwindigkeit/volle Leistung erfordern, verwenden Sie Stufe 3. Verwenden Sie keine höhere Stufe als für den Betrieb erforderlich.

1. Drücken Sie die Modustaste, um die maximale Geschwindigkeit zu beschränken. Die weißen LEDs leuchten auf, wenn die Funktion aktiviert ist.

1. Drucken Sie die Modustaste erneut, um die{nachste Geschwindigkeitsstufe zu wahlen.

Automatische Abschaltfunktion

Das Gerät verfügt über eine automatische Abschaltfunktion, die das Gerät anhalt, wenn es nicht verwendet wird. Die grüne LED für die Start-/Stop-Anzeige erlischt, und das Gerät stoppt nach 3 Minuten.

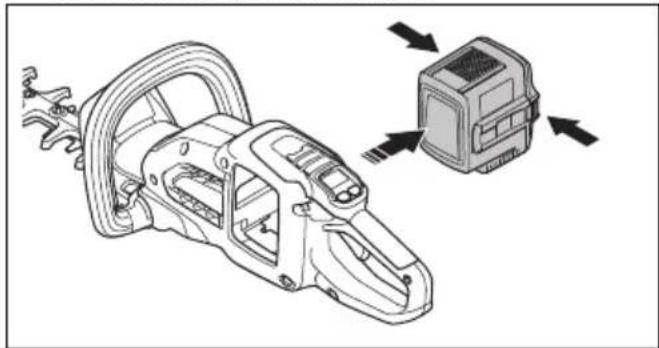

So stoppen Sie das Gerät

1. Lassen Sie den Gashebel oder die Gashebelsperre los.
2. Drücken Sie die Start-/Stopptaste, bis die grüne LED erlischt.
3. Drücken Sie die Entriegelungstasten an dem Akku, undziehen Sie den Akku hersus.

Wartung

Einleitung

WARNING: Lesen Sie vor Wartungsarbeiten am Gerät das Kapitel

über Sicherheit, und machen Sie sich damit vertraut.

Instand halten	Täglich	Wöchentlich	Monatlich
Die äußerten Teile des Geräts mit einem sauberen und trockenen Tuch reinigen.Kein Wasser verwenden.	X
Sicherstellen, dass der Start- und Stoppsalter Funktionstüchtig und unbeschädigt ist.	X
Sicherstellen, dass der Gashebel und die Gasbeulsperre sicherheitstechnischordnungsgemäß funktionieren. Siehe So kontrollierten Sie den Gashebel und die Gasbeulsperre auf Seite 9.	X
Sicherstellen, dass alle Bedienelemente funktionieren und unbeschädigt sind. X
Darauf achten, dass Klinge und Klingenschutz keine Risse aufweisen und nicht beschädigt sind. Klinge oder Klingenschutz ersetzen, wenn sie Risse aufweisen oder Stößen ausgesetzt waren.	X
Sicherstellen, dass die Klinge nicht verbogen oder beschädigt ist. Händler kon-taktieren, um die Klinge ggf. zu ersetzen.	X
Sicherstellen, dass der Handschutz nicht beschädigt ist. Den Schutz bei Beschädigung ersetzen.	X
Sicherstellen, dass alle Schrauben und Muttern fest angezogen sind. X
Sicherstellen, dass der Akku unbeschädigt ist. X
Sicherstellen, dass der Akku vollständig geladen ist. X
Stellen Sie safer, dass das Akkuladegerät nicht beschädigt ist. X
Die Klinge schmieren. X
Die Verbindungen zwischen dem Akku und dem Gerät prüfen. Die Verbindungzwischen dem Akku und dem Akkuladegerät prüfen.			X

So prüfen Sie den Akku und das Ladegerät

1. Untersuchen Sie den Akku auf Schäden, z. B. Risse.
2. Untersuchen Sie das Akkuladegerät auf Schäden, z. B. Risse.
3. Stellen Sie sichere, dass das Verbindungskabel des Akkuladegerats nicht beschädigt ist und dass keine Risse vorhanden sind.

So reinigen Sie das Gerät, den Akku und das Ladegerät

1. Reinigen Sie das Gerät nach jedem Gebrauch mit einem trockenen Tuch.

2. Reinigen Sie Akku und Ladegerät mit einem trockenen Tuch. Die Akkuführungsschienen sauber halten.

3. Stellen Sie sicher, dass die Klemmen an Akku und Ladegerät sauber sind, bevor der Akku in das Ladegerät oder das Gerät gesteckt wird.

So überprüfen Sie die Klinge

1. Reinigen Sie die Klinge vor und nach dem Betrieb des Geräts mit einem Korrosionsschutzreinigungsmittel von unerwünschen Materialien.
2. Überprüfen Sie die Kanten der Klinge auf Schäden und Verformungen.
3. Entfernen Sie mit einer Feile Grate an der Klinge.
4. Stellen Sie sichere, dass sich die Klingen frei bewegen konnen.

So schmieren Sie die Klinge

1. Schmieren Sie die Klingenbalken vor der Langzeitlagerung mit Spezialschmiermittel.

Fehlerbehebung

Anwenderschnittstelle

LED-Bildschirm Mögliche Fehler Mögliche Abhilfe
Die Warnanzeige blinkt. Die Gashebel	sperre und die Start-/Stopptaste werden gleichzeitig ge-drukt, wenn das Gerät gestartet wird.
	Temperaturabweichung. Warten Sie, bis sich das Gerät abge-kühlt hat.
	Überlastung. Die Klingen können sich nicht bewegen.
	Der Gashebel und die Start-/Stop-taste werden gleichzeitig ge-drukt.
Grüne LED des Einschaltknopfes blinkt.	Zu geringe Akkuspannung. Akku auflad-en.
Die Warnanzeige leuchtet. Service.	Wenden Sie sich an ihren Service- händler.

Akku

Störung	Mögliche Fehler Mögliche Abhilfe
Grüne LED blinkt. Geringe Akkuspannung. Laden Sie den Akku.
Rote Fehler-LED blinkt Der Akku ist leer. Laden Sie den Akku.
	Temperaturabweichung. Der Akku	darf nur bei Temperaturen zwi-schen -10°C (14°F) und 40°C (104°F) ver-wendet werden.
	Überspannung. Nehmen Sie den Akku aus dem Ladegerät.
Rote Fehler-LED leuchtet auf. Die	Zellendifferenz ist zu groß(1 V).	Wenden Sie sich an ihren Servicehändler.

Akkuladegerät

Störung	Mögliche Fehler Mögliche Abhilfe
Rote Fehler-LED blinkt Temperaturabweichung. Der Akku darf nur bei Temperaturen zwischen 5 °C und 40 °C verwendet werden.

Störung|Mögliche Fehler|Mögliche Abhilfe
Rote Fehler-LED leuchtet auf. Wenden	Sie sich an ihren Service-händler.

Transport, Lagerung und Entsorgung

Transport und Lagerung

Die mitgelieferten Lithium-Ilonen-Akkus entsprechen den Anforderungen des Gefahrungsrechts.
- Beachten Sie für den gewerblichen Transport, auch durch Dritte oder Speditionen, die gesonderten Anforderungen auf Verpackung und Etiketten.
- Sprechen Sie sich, bevor Sie das Gerät versenden, mit einer Person ab, die speziell im Gefahrgutversand geschucht ist. Beachten Sie)samtliche geltende nationale Vorschriften.
- Bedecken Sie offene Kontakte mit Klebeband, wenn Sie den Akku in eine Verpackung legen. Stellen Sie safer, dass der Akku in der Verpackung nicht verrutschen kann.
- Entnehmen Sie den Akku für die Lagerung oder den Transport.
- Bringen Sie den Akku und das Ladegerät an einem Ort unter, der trocken und frei von Feuchtigkeit und Frost ist.
- Lagern Sie den Akku nicht an einem Ort, an dem es zu elektrostatischen Entladungen kommt kann. Bewahren Sie den Akku nicht in einem Metallkasten auf.
- Stellen Sie bei der Lagerung des Akkus sicher, dass die Temperatur zwischen 5^ / 41^ und 25^ / 77^ liegt und der Akku keinem direkten Sonnenlicht ausgesetzt ist.
- Stellen Sie bei der Lagerung des Akkuladegeratsicher, dass die Temperatur zwischen 5^ / 41^ und 45^ / 113^ liegt und das Ladegerat keinem direkten Sonnenlicht ausgesetzt ist.
- Das Ladegerätarf nur verwendet werden, wenn die Umgebungstemperatur zwischen 5^ / 41^ und 40^ / 104^ liegt.
- Laden Sie den Akku auf 30 bis 50% , bevor Sie ihn über langere Zeit einlagern.
Lagern Sie das Akkuladegerät in einem geschlossenen und trockenen Raum.
- Achten Sie bei der Lagerung daraufuf, dass sich der Akku nicht in unmittelbarer Höhe zum Ladegerät befindet. Kinder und andere nicht befugte Personen dürfen die Ausstattung nicht berühren. Verwahren Sie die Ausstattung in einem abschlussbaren Raum.
- Reinigen Sie das Gerät und führen Sie umfassende Servicearbeiten durch, bevor Sie es längerere Zeit einlagern.

• Verwenden Sie für das Gerät einen Transportschutz, um Verletzungen oder Schäden am Gerät bei Transport und Lagerung zu vermeiden.
• Befestigen Sie das Gerät während des Transports sicher.

Entsorgung von Akku, Ladegerät und Gerät

Das Symbol unternebedeutet,dassdasGerat nichtüber denHausmullentsorgtwerdendarf.RecyclcnSiesaneinerRecyclcngstationfurlektrischeundelektronische Gerate.So werdenUmwelt- undPersonenschaden vermieden.

Weitere Informationen erhalten Sie bei ortlichen Behörden, dem Abfallentsorgungsunternehmen oder Ihr hem Handl.

Hinweis: Das Symbol ist auf dem Gerät oder der Verpackung des Geräts zu finden.

Technische Daten

Technische Daten

	322iHD60
Motor
Motortyp BLDC (bürstenlos) 36 V
Gewicht
Gewicht ohne Akku, kg 3,3
Gewicht mit Akku (Standardakku BLi200), kg 4,3
Schneidausrüstung
Typ Doppelseitig
Klingenlänge, mm 600
Klingendrehzahl in Schnitten/min im Modus „hohe Drehzahl" 3500
Klingendrehzahl in Schnitten/min im Modus „mittlere Drehzahl" 2800
Klingendrehzahl in Schnitten/min im Modus „niedrige Drehzahl" 2100
Wasserschutzgrad
IPX41	Ja
Geräuschemissionen2
Schalleistungspegel, gemessen dB (A) 96
Schalleistungspegel, garantiert LWA	98
Schallpegel
Schalldruckpegel am Ohr des Bedieners, gemessen gemäß EN 62841-4-2, dB (A)	85
Vibrationspegel3
Vibrationspegel (ah) an den Handgriffen siehe EN 62841-4-2, m/s2vorder/hinterer Handgriff	2,3/2,8

Zugelassene Akkus

Akku BLi200
Typ Lithium-lonen
Akkukapazität, Ah 5,2
Nennspannung, V 36
Gewicht, kg 1,4

Zugelassene Ladegeräte

Akkuladegerät QC330
Eingangsspannung, V 100-240
Frequenz, Hz 50-60
Leistung, W 330

Konformitätserklarung

EU-Konformitätserkärgung

Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: [phone], erklär in alleiniger Verantwortung, dass das Gerät:

Beschreibung Akkubetriebener Rasentrimmer
Marke Husqvarna
Typ/Modell 322iHD60
Identifizierung Serienn ummern ab 2022

die folgenden EU-Richtlinien und -Verordnungen erfüllt:

Verordnung Beschreibung

2006/42/EG „Maschinenrichtlinie“

2014/30/EU „EMV-Richtlinie“

2011/65/EU „zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe“

2000/14/EG „über umweltbelastende Gerauschemissionen“

und dass die folgenden Normen und/oder technischen Daten angewendet werden: EN 62841-1: 2015, EN 62841-4-2:2019, EN ISO 12100:2010, EN 61000-6-1:2007, EN 61000-6-3:2007+A1:2011, EN IEC 63000:2018.

RISE SMP Svensk Maskinprovning AB, Postfach 4053, SE-904 03 Umeå hat eine freiwillige Typenprüfung gemäß Anhang IX der Richtlinie 2006/42/EG durchlaufen.

RISE SMP Svensk Maskinprovning AB, Postfach 4053, SE-904 03 Umeå hat auch die Übereinstimmung mit Anhang V der Richtlinie 2000/14/EG des Rates bestätigt.

Weitere Informationen zu Gerauschemissionen finden Sie unter Technische Daten auf Seite 18

Huskvarna, 1. Juni 2023

Verantwortlich für die technische Dokumentation

Sommaire

Introduction. 21

Sécurité 23

Montage. 31

Utilisation. 31

Entretien 33

Dépannage 35

Technische gegevens. 56

Verklaring van overeenstemming. 58

Inleiding

Productbeschrijving

Beschermd gegen spatwater.

Niet smeren.

Gelijkstroom.

Elektrische verilgheit
