Producttype	Accuheggenschaar
Merk	Husqvarna
Model	322iHD60
Meslengte	600 mm
Mestype	Dubbelzijdig geslepen
Messnelheid (hoge snelheid)	3 500 sneden/min
Messnelheid (gemiddelde snelheid)	2 800 sneden/min
Messnelheid (lage snelheid)	2 100 sneden/min
Gewicht (zonder accu)	3,3 kg
Gewicht (met accu BLi200)	4,3 kg
Motortype	BLDC (borstelloos) 36 V
Compatibele accu	Husqvarna BLi (Lithium-ion 36 V)
Accucapaciteit (BLi200)	5,2 Ah
Acculader	Husqvarna QC330 (100-240 V, 50-60 Hz)
Waterbestendigheidsgraad	IPX4
Gemeten geluidsvermogensniveau	96 dB(A)
Gegarandeerd geluidsvermogensniveau	98 dB(A)
Geluidsdrukniveau bij het oor	85 dB(A)
Trillingen (voor/achter handgreep)	2,3/2,8 m/s²
Veiligheid	Triggervergrendeling, terugslagbeveiliging, automatische stop
Onderhoud	Reinigen met droge doek, messmering
Beoogd gebruik	Snoeien van takken en twijgen
Accu bedrijfstemperatuur	-10 °C tot 40 °C
Oplaadtemperatuur	5 °C tot 40 °C

Veelgestelde vragen - 322iHD60 HUSQVARNA

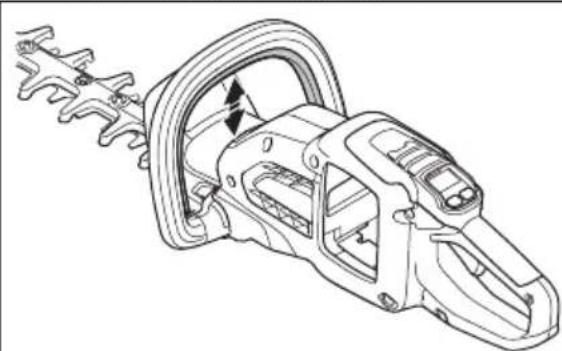

Hoe start ik de Husqvarna 322iHD60 heggenschaar?

Druk op de aan/uit-knop tot de groene LED brandt, druk vervolgens de triggervergrendeling en de gashendel in.

Welk type accu moet ik gebruiken met de 322iHD60?

Gebruik uitsluitend Husqvarna BLi-accu's, zoals de BLi200 (36 V, 5,2 Ah). Gebruik nooit andere accu's.

Hoe stel ik de snijsnelheid in?

Druk op de modusknop om te kiezen uit 3 niveaus: laag (2100 sneden/min), gemiddeld (2800) of hoog (3500). De witte LED's geven het niveau aan.

Wat moet ik doen als het mes vastloopt?

Laat onmiddellijk de gashendel los, schakel het product uit en verwijder de accu. Maak het mes voorzichtig los en start opnieuw.

Hoe onderhoud ik het mes?

Reinig het mes met een droge doek en een anticorrosiemiddel. Vijl bramen weg en smeer het in met sprayvet voordat u het langdurig opbergt.

Wat is de veiligheidsafstand?

Zorg ervoor dat er geen personen of dieren binnen 15 meter zijn. Wanneer meerdere gebruikers werken, houd dan minimaal 15 meter afstand.

Kan ik de heggenschaar in de regen gebruiken?

Nee. Gebruik het product niet bij slecht weer (regen, mist, onweersgevaar): dit verhoogt het risico op ongevallen.

Hoe vervoer ik de heggenschaar veilig?

Verwijder de accu, plaats de mesbeschermer, houd hem bij de voorste handgreep met het mes naar achteren gericht en voorkom dat de schakelaar wordt ingedrukt.

Wat moet ik doen als het waarschuwingslampje knippert?

Dit kan duiden op overbelasting, temperatuurverschil of triggervergrendeling. Laat de messen vrij, laat afkoelen of schakel de vergrendeling uit.

Waar kan ik de accu en het product recyclen?

Gooi ze niet bij het huishoudelijk afval. Lever ze in bij een recyclingstation voor elektrische en elektronische apparatuur.

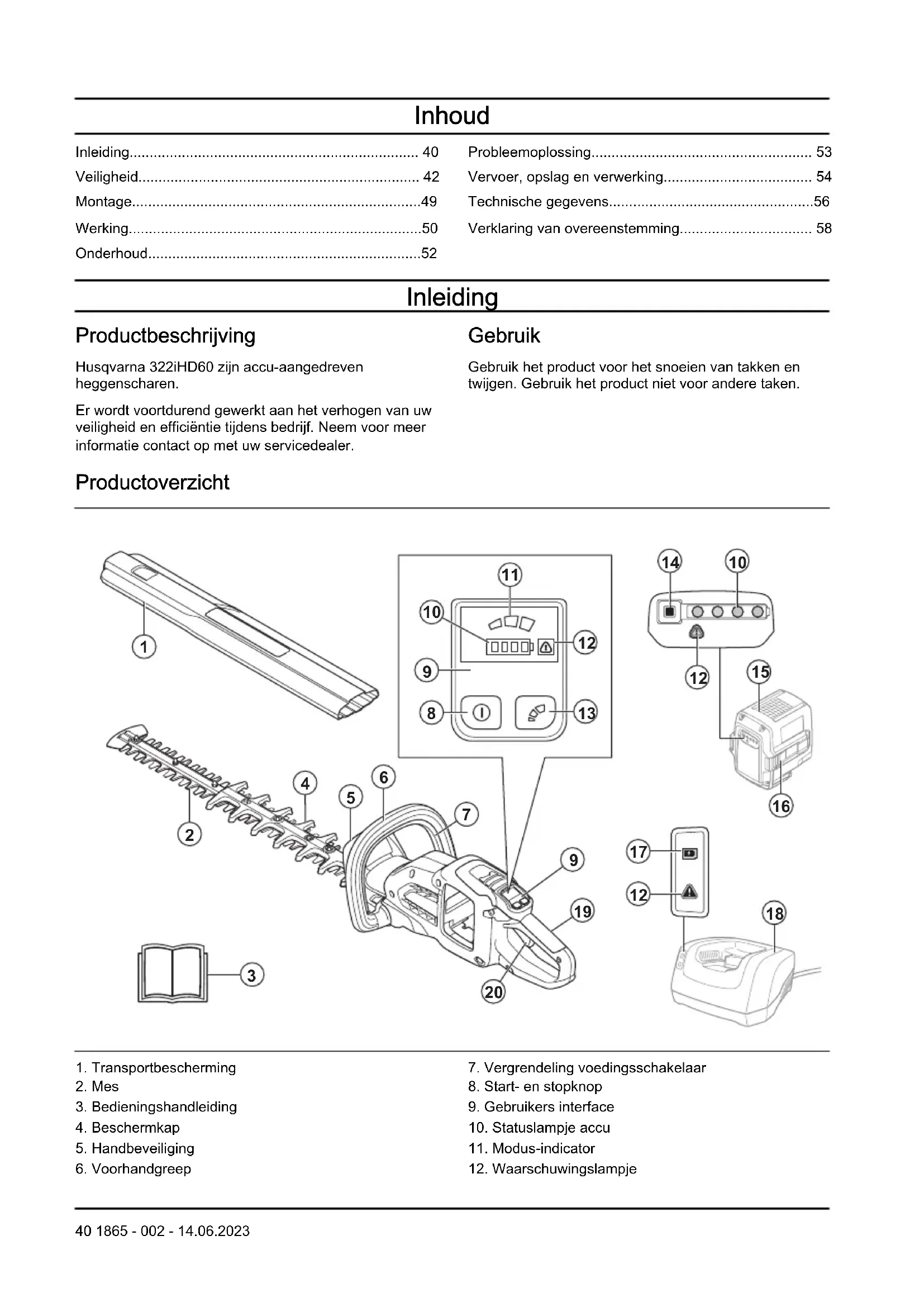

GEBRUIKSAANWIJZING 322iHD60 HUSQVARNA

NL Gebruiksaanwijzing 40-58

Inhalt

Einleitung. 2

Sicherheit. 4

Montage. 12

Betrieb. 12

Wartung 14

Fehlerbehebung. 16

Vervoer, opslag en verwerking. 54

Husqvarna 322iHD60+zijn accu-aangedreven heggenscharen.

Er worden voortdurend gewerkt aan het verhogen van uwveiligheid en efficiente tijdens bedrijf. Neem voor meer informatie contact op met uw service dealer.

Gebruik

Gebruik het product voor het sneoien van takken en twijgen. Gebruik het product Niet voor andere taken.

Productverzicht

1. Transportbescherming
   2.Mes
2. Bedieningshandleiding
3. Beschermkap
4. Handbeveiliging

5. Voorhandgreep

6. Vergrendeling voedingsschakelaar

7. Start- en stopknop
8. Gebruikers interface
9. Statuslampje accu
10. Modus-indicator

11. Waarschuwingslampje

12. Mode-knop

13. Accu-indicatieknop
    15.Accu
14. Accuontgrendelknoppen
15. Laadindicator
16. Acculader
17. Achterhandgreep
18. Voedingssschakelaar

Symbolen op het product

WAARSCHUWING! Dit product is gevaarlijk. Onzorgvuldig of onjuist gebruik van het product kan leiden tot letsel of de dood van de gebruiker of omstanders. Lees en volg alle veiligheidsinstructies in de bedieningshandleiding om letsel bij de gebruiker of omstanders te voorkomen. Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt.

Gebruik goedgekeurde oogbescherming.

Draag goedgekeurde veiligheidshandschoenen.

Houd uw handen uit de buurt van het maiablad.

Het product voldoet aan de geldende EGrichtlijnen.

Dit product voldoet aan de geldende VKregelgeving.

Zowel het product als de verpakking mogen Niet worden verwerkt als huishoudelijk afval. Het product en de verpakking要去en worden ingeleverd bij een geschikt inzamelstation voor het terugwinnen van elektrische en elektronische apparatuur. (Alleen geldig voor Europa)

Geluidsemissieaar de omgeving, raadpleegdeEG-richtlijn.De emissie van het product staat vermeld in het hoofdstuk "Technische gegevens"en op het label.

yyyywwxxxH

serienummer staat op het productplaatje. yyyy is het productiejaar, ww is de productiewEEK en xxxs is het serienummer.

Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor bepaalde markten.

Productaansprakelijkheid

Zoals uiteengezet in de wet voor productaansprakelijkheid zich wij Niet aansprakelijk voor schade die door ons product worden veroorzaakt, indien:

• het product Niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die nicht van de fabrikant akkomstig zijn, of onderdelen die nicht zich goedgekeurd door de fabrikant.
• het product een accessoire bevat dat Niet afkomstig is van de fabrikant of Niet is goedgekeurd door de fabrikant.
• het product Niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gezrukt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanner de instructies in de handleiding nicht worden gevolgd.

OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanner de instructies in de handleiding nicht worden gevolgd.

Let op: Geven verdere informatatie die nodig is in een bepaalde situatie.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING: Lees alle
veiligheidswaarschuwingen en alle
instructies. Het Niet opvolgen van de
waarschuwingen en instructies kan leiden
tot elektrische schokken, brand en/of ernstig
letsel.

Let op: Bewaar alle waarschuwingen en instructies voor later gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst zowel maar gereedschappen die op hetlichtnet (met snoer) werkden als gereedschappen die met een accu (snoerloos) werkken.

Veiligkeit van het werkgebied

• Zorg ervoor dat de werkplek schoon en goed verlicht is. In rommelige of donkere gebieden gebeuren eerder ongelukken.
• Gebruik elektrisch gereedschap nicht in een omgeving waar ontploffingsgevaar bestaat, zoals in de buurt van brandbare vloeistoffen, gassen of stof. Elektrische apparaten creeren vonken waardoor het stof of de dampen hunnen ontbranden.
• Houd kinderen en omstanders op afstand wonneer u elektrisch gereedschap gebruikt. U kurz de contrôle over het apparaat verliezen als u afgeleid worden.

• Elektrisch gereedschap moet geschikt zich voor het betreffende stopcontact. Wijzig nooit de stekker. Gebruik nooit een adapterstekker in combinatie met geaarde elektrische gereedschappen. Ongewijzigste stekkers en overeenkomende stopcontacten verkleinen het risico op elektrische schokken.
  Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrische gereedschappen nicht bloot aan regen of vochtige omstandigheden. Water dat in elektrisch gereedschap binnendringt, verhoegt het risico op elektrische schokken.
• Gebruik de kabel Niet voor oneigenlijke doeleinden. Gebruik de kabel nooit om het elektrische apparaat te dragen, het mee te slepen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van warmte, olie, scherpe randen en bewegende onderdelen. Beschadigde of in de knoop geraakte kabels verhogen het risico op elektrische schokken.
• Gebruik een verlangkabel die geschikt is voor gebruik buitenshuis wonneer u buiten werkt met elektrisch gereedschap. Het gebruik van een kabel die geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
• Als gebruik van een elektrisch apparaat in een vochtige omgeving onvermijdelijk is, gebruik dan een netvoeding met reststroombescherming (RCD). Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

• Wees aktijd alert, kijk wat u doet en gebruik uw gezonde verstand wanneer u elektrisch gereedschap gebruikt. Gebruik elektrisch gereedschap Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrische apparaat kan leiden tot ernstig persoonlijk letsel.
  Maak algtd gebruik van persoonlijke beschemmingsmiddelen. Draag algtd oogbescherming. Beschemmingsmiddelen zoals een stofmasker, veiligheidsschoenen met antislipprofiel, een veiligheidshelm of gehoorbescherming in relevante werkomstandigheden beperken letsel.

• Voorkom een onbedoelde start. Zorg ervoor dat de schakelaar in de uit-positie staat voordat u het gereedschap aansluit op een spanningsbron en/of accu, oppakt of draagt. Het dragen van elektrische apparaten met uw vinger op de schakelaar of het onder spanning zetten van elektrische apparaten waarvan de schakelaar op aan staat, kan makkelijk leiden tot ongelukken.

• Verwijder eventuele (instel)sleutels voordat u het elektrisch gereedschap inschakelt. Een sleutel die is bevestigd aan een draaiend onderdeel van het elektrische gereedschap kan persoonlijk letsel tot gevolg hebben.

• Voorkom overstrekken. Zorg dat u te allen tijde stevig en in balans staat. Hierdoor heeft u een betere controle over het apparaat in onverwachte situatuies.
• Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uwaar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of langhaar hunnen verstrikt raken in bewegende onderdelen.
• Als de möglichkheid bestaat voor het opvangen van stof要去 uervoort zorgen dat deze is aangesloten en op de juiste wijze worden gebruikt. Het gebruik van stofopvang kan stofgerelateerde gezaren beperken.
• Laat de vertrouwdheid met de door u gebruikte apparaten door het Frequente gebruik ervan Niet toe leiden dat u de veiligheidsprincipes negeert. Een onzorgvuldige handeling kan binnen een fractie van een seconde leiden tot ernstig letsel.
• De trillingsemissieijdens het feitelijke gebruik van de machine kan afwijken van de opgegeven totaalwaarde en is afhankelijk van de manier waarop het gereedschap worden gebruikt. Om zichzelf te beschermen, moeten gebruikers de nodige veiligheidsmaatregelen nemen op basis van een schatting van de blootstelling in de feitelijke gebruiksomstandigheden. Hierbij moet rekening worden gehonden met alle elementen van de bedrijfscyclus, dus Niet alleen dearend dat het gereedschap actief worden gebruikt, maar ook dearend dat het gereedschap is uitgeschakeld of stationair draait.

Gebruik en verzorging van elektrische apparaten

• Gebruik elektrische gereedschap nicht voor taken waarvoort het Niet geschikt is. Gebruik het juiste elektrische apparaat voor uw toepassing. Met het juiste elektrische apparaat(Int)kunt u de taak better en veiliger uitvoeren met de snugheid waarvoort het is ontworpen.
• Gebruik het elektrisch gereedschap Niet als de aan/ uitschakelaar Niet werkt. Elektrische apparaten die niedeti bediend+kennen worden met de schakelaar+zijn gevaarlijk en moeten gerepareerd worden.
• Haal de stekker uit het stopcontact en/of verwijder het.Accupack (indien verwijderbaar) van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregelen verkleinen het risico op het per ongeluk starten van het elektrische apparaat.
  Berg elektrisch gereedschap dat u Niet nodig hebto p buiten het bereik van kinderen en laat personen die onbekend zich met het elektrisch gereedschap of deze instructies nicht werken met het elektrisch

gereedschap. Elektrische apparaten zich gevaarlijk in handen van ongetrainde gebruikers.

Zorg voor een deugdelijk onderhoud van elektrische gereedschappen en accessoires. Controller op onjuiste montage of vastlopen van bewegende delen, gebroken onderdelen en andere condities die de werkung van het elektrische gereedschap konnen beinvloeden. Als het elektrische apparaat beschadigd is, moet u het latent repareren voordat u het gezruikt. Veel ongelukken worden veroorzaakt door slecht onderhonden elektrische apparaten.
- Houd snijgereedschappen scherp en schoon. Goed onderhonden snijgereedschappen met scherpe snijranden zullen minder gauw vastlopen en+zijn eenvoudiger onder controle te honden.
- Gebruik het elektrisch gereedschap, de accessoires, gereedschapsbits en dergelijkke in overeenstemming met deze instructies en houd hierbij rekening met de werkomstandigheden en het type klus dat moet worden uitgevoerd. Als u het elektrische apparaat voor andere toepassingen gebruikt dan waaroor het is bedoeld, kan er een gevaarlijke situatie ontstaan.
- Houd de handgrepen en grippoppervlakken droog, schoon en vrij van olie en vet. Als handgrepen en grippoppervlakken glad+zijn, kan dit ervoor zorgen dat het gereedschap in onverwachtete situatuies nicht veilig kan worden gehanteerd en bediend.

Gebruik en onderhoud van gereedschap met accu

• Laad het gereedschap alleen op met de lader die door de fabrikant is gespecifieerd. Een lader die voor een bepaald type accu geschikt is, kan een risico op brand creeren als de lader met een andere accu worden gezruikt.
• Gebruik elektrisch gereedschap enkel met de specifiek hiervoor bedoelde accu. Als er andere occupacks worden gebruikt, bestaat er risico op letsel en brand.
• Als het accupack Niet gezebruikt worden, houd hem danuit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding tussen de twee klemmen hunnen make. Als er kortsluiting tussen de accuaansluitingen ontstaat, kunnen er brandwonden of brand ontstaan.
• Als het.accupack verkeerd worden gebruikt, kan er vloeistof uit de accu komen; zorg dat u deze Niet aanraakt. Als u per ongeluk in contact komt met de vloeistof, afspoelen met water. Als er vloeistof in de ogen kommt dient u medische hulp in te roepen. Vloeistof die uit de accu komt kan irritatie of brandwondenveroorzaken.
• Gebruik geen.Accupack of product dat beschadigd of gewijzigd is. Beschadigde of aangepaste accu's kuren onvoorspelbaar gedrag vertonen, wat kan leiden tot brand,explosies of letsel.
• Stel het accupack of product Niet bloot aan vuur of hoge temperaturen.Blootstelling aan vuur of

temperatureen hoger dan 130^ (265^) kan een explosie veroorzaken.

• Volg alle oplaadminstructies op en laad het.Accupack of het product Niet op bij temperaturen die buiten het in de instructies gespecifieerde bereik vallen.Door onjuist opladen of opladen bij temperaturen die buiten het gespecifieerde bereik liggen, kan de accu beschadigd raken en neemt het risico op brand toe.

Service

• Laat uw elektrische apparaat repareren door een gekwalificeerde monteur en gebruik uitsluitend identieke verrangingsonderdelen. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap worden gehandhaafd.
• Voer nooit onderhoud uit aan beschadigde accurpacks. Onderhoud aan accurpacks mag alleen worden uitgevoerd door de fabrikant of geauthoriseerde Dienstverleners.

Veiligheidswaarschuwingen voor heggenschaar:

• Houd alle lichaamsdelen uit de buurt van het mes. Verwijder geen snoeiafval en houd geen afval vast dat moet worden afgesneden als de messen bewegen. De messen blijven bewegen nadat de schakelaar is uitgeschakeld. Eén moment van onoplettendheidijdens het gebruik van de heggenschaar kan ernstig persoonlijk letsel tot gevolg hebben.
• Draag de heggenschaar bij de handgreep met het mes uitgeschakeld en let erop dat u de schakelaars Niet bedient. Door de heggenschaar goed te dragen, verkleint u het risico op onbedoeld starten en persoonlijk letsel door de messen.
• Als u de heggenschaar vervoert of opbergt, moet u altijd de beschermkap plaatsen. Door op de juiste manier om te gaan met de heggenschaar, verkleint u het risico op persoonlijk letsel door de messen.
• Als u vastgelopen materiaal verwijdert of onderhoud aan het apparaatuitvoert, dient u ervoor te zorgen dat alle schakelaars zijnuitgeschakeld en dat het accupack is verwijderd of losgekoppeld. Indien de heggenschaar onverwacht wordt geactiveerd tijdens het verwijderen van vastgelopen materiaal of onderhoud, kan dit leiden tot ernstig persoonlijk letsel.
• Als u vastgelopen materiaal verwijdert of onderhoud aan het apparaat uitvoert, dient u ervoor te zorgen dat alle schakelaars zijn uitgeschakeld en dat de blokkeerknop in de geblokkeerde stand staat. Indien de heggenschaar onverwacht worden geactiveerdijdens het verwijderen van vastgelopen materiaal of onderhoud, kan dit leiden tot ernstig persoonlijk letsel.
• Houd de heggenschaar alleen vast aan de geisoleerde handgrepen, waar het blad verborgen bedrading kan raken. Als de messen een draad onder stroom raken, hunnen blootliggende draden

de metalen onderdelen van de heggenschaar onder stroom zetten en kan de gebruiker een elektrische schok krijgen.

• Houd alle netsnoeren en kabels UIT de buurt van het snijgebied. Netsnoeren en kabels können verborgen raken in heggen en struiken en worden doorgesneden door het mes.
• Gebruik de heggenschaar Niet bij slechte weersomstandigheden, vooral wanner er een risico op blikksem.bestaat. Dit vermindert het risico op blikkseminslag.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Verwijder de accu om onbedoeld starten van de machine te voorkomen.
• Dit product kan bij onvoorzichtig of onjuist gebruik een gevaarlijk gereedschap zich. Dit product kan ernstig of fataal letsel toebrengen aan de gebruiker of andereen.
• Gebruik het product Niet als de oorspronkelijke specificatie is gewijzigd. Vervang geen onderdelen van het product zonder toestemming van de fabrikant. Gebruik alleen onderdelen die+zijn goedgekeurd door de fabrikant. Onjuist onderhoud kan leiden tot letsel of de dood.
• Controleer het product voor gebruik. Zie Voordat u het product inschakelt op pagina 51 en Onderhoud op pagina 52. Gebruik geen product dat is beschadigd of Niet correct werkt. Voer de in deze handleiding beschreiben veiligheidscontroles en de onderhouds-en service-instructies UIT.
• Kinderen要去ndertoeichtwordengehouden omerzekervatzijndatzeietmethetproduct spelenu.Laathet productnooitgebruiken door kinderenofanderepersonendiezietenopgeleid voorhet gebruikofonderhoudvanhetproducten/of deaccu.De minimumleeftijdvan de gebruiker kan zichn vastgelegd inplaatselijkevoorschriften.
• Bewaar het product in een afgesloten ruimte om toegang door kinderen of onbevoegde Personen teverhinderen.
• Bewaar het product buiten het bereik van kinderen.
• De oorspronkelijke vormgeving van het product mag in geen enkel geval worden gewijzigd zonder toestemming van de fabrikant. Gebruik algijd originele accessoires. Niet goedgekeurde wijzigingen en/of nicht-originele onderdelen+kennen tot ernstig persoonlijk letsel of de dood van zowel gebruiker als omstanders leiden.

Let op: Landelijke of lokale wettelijkke voorschriften können van toepassingশn op het gebruik. Volg de eventuele voorschriften op.

Veiligheidsinstructies voor bediening

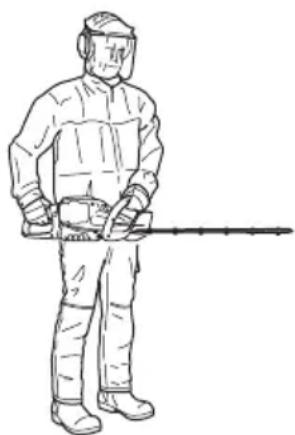

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Wanner u in een situatie belandt waarin u Niet goed weet hoe u verder te werk moet gaan,要去 u een expert raadplegen. Wend u tot uw dealer of uw serviceworkplaats. Gebruik de machine nooit voor taken waarvoor u Niet voldoende gekwalificeerd bent.
• Gebruik het product nooit wanneer u vermoeid bent, alcohol of drugs hebts gebruikt, of als u medicijnen gebruikt die uw gezichtsvermögen, beordelingsvermögen of coordinatie kuren beinvloeden.
• Houd alle lichaamsdelen uit de buurt van het mes. Verwijder geen snoeiafval en houd geen afval vast dat要去 worden afgesneden als de messen bewegen. De messen blijven bewegen nadat de schakelaar isuitgeschakeld. Eén moment van onoplettendheidijdens het gebruik van de heggenschaar kan ernstig persoonlijk letsel tot gevolg hebben.
• Werken in slechte weersomstandigheden is vermoeiend en kan tot extra gevaarlijke situatives leiden. Het is in verband met het extra gevaar nicht aanbevolen om de machine te gebruiken bij zeer slecht wee, bijvoorbeeld dichte mist, zware regen, sterke wind, intense koude of bij risico op bliksem, etc.
• Gebruik de heggenschaar Niet bij slechte weersomstandigheden, vooral wanner er een risico op blikksem.bestaat. Dit vermindert het risico op blikkseminslag.
• Defecte snijbladen können het risico op oncevallen vergroten.
• Sta Niet toe dat kinderen het product gebruiken of in de buurt van het product komen. Het product start gemakkelijk, zDat kinderen deze möglichk hunnen starten wanner ze Niet onder volledig toezicht staan. In dat geval kan er een risico op ernstig persoonlijk letsel bestaan. Koppel de accu los wanner het product Niet onder streng toezicht staat.
  Zorg ervoor dat er zich geen Personen of dieren op een afstand kleiner dan 15 meter bevinden terwijl u werkt. Indien meerde gebruikers in hetzelfde gebied werkden, moet de veiligheidsafstand minimaal 15 meter bedragen. Anders is er een risico op ernstig persoonlijk letsel. Schakel het product onmiddelijk uit indien iemand dichter bij komt. Draai het product nooit rond zonder eerst te controlleren of er anschter u Niet iemand zich in de veiligheidszone bevindt.
• Zorg ervoor dat mensen, dieren of andere dingen geen invloed hebben op uw contrôle over het product en dat ze Niet in contact komen met de snijuitrusting of losse objecten die worden

uitgeworpen door de snijuitrusting. Gebruik het productECHTER nooit zonder de mogelijkheid hulp in te kuren roepen in geval van mood.

• Controller altijd het werkgebied. Verwijder alle losse voorwerpen, zoals stenen, stukjes glas, spijkers, staaldraad, touw en dergelijkke, die weggeslingerd können worden of vast hunnen komen zitten in de snijuitrusting.
  Zorg ervoor dat u veilig kunt gaan en staan. Controller of er eventuele hindernissen zich als u onverwacht snel要去knen wegkomen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wonneer u op hellend terrein werkt.
  Zorg steeds voor een goede balans en een stabiele houding. Voorkom overstrekken.
• Houd de heggenschaar alleen vast aan de geïsoleerde handgrepen, ømdat het blad verborgen bedrading kan raken. Als de messen een draad onder stroom raken, konnen blootliggende draden de metalen onderdelen van de heggenschaar onder stroom zetten en kan de gebruiker een elektrische schok krijgen.
• Houd alle netsnoeren en kabels uit de buurt van het snijgebied. Netsnoeren en kabels können verborgen raken in heggen en struiken en worden doorgesneden door het mes.
• Schakel het product uit wanner u zich verplaatst.
  Bevestig de transportbescherming als het product Niet worden gezruikt.
• Leg het product nooit neer zonder het uit te schakelen en de accu te verwijderen. Laat het product nooit onbeheerdchyter verwijl het ingeschakeld is.
• Draag de heggenschaar bij de handgreep met het mes uitgeschakeld en let erop dat u de schakelaars nicht bedient. Door de heggenschaar goed te dragen, verkleint u het risico op onbedoeld starten en persoonlijk letsel door de messen.
• Als u de heggenschaar vervoert of opbergt, moet u alttijd de beschemkap plaatsen. Door op de juiste manier om te gaan met de heggenschaar, verkleint u het risico op personlijk letsel door de messen.
• Zorg ervoor dat kleding of lichaamsdelen nicht in contact komen met de snijuitrusting wonneer het product is ingeschakeld.
• Als u vastgelopen materiaal verwijdert of onderhoud aan het apparaat UITvoert, dient u ervoor te zorgen dat alle schakelaars zijn UITgeschakeld en dat het accupack is verwijderd of losgekoppeld. Indien de heggenschaar onverwacht worden geactiveerd tijdens het verwijderen van vastgelopen materiaal of onderhoud, kan dit leiden tot ernstig persoonlijk letsel.

Let op: De bovenstaande waarschuwing worden overgeslagen bij machines met integrale accu's.

• Als u vastgelopen materiaal verwijdert of onderhoud aan het apparaat uitvoert, dient u ervoor te zorgen dat alle schakelaars zijn uitgeschakeld en dat de

blokkeerknop in de geblokkeerde stand staat. Indien de heggenschaar onverwacht worden geactiveerd tijdens het verwijderen van vastgelopen materiaal of onderhoud, kan dit leiden tot ernstig persoonlijk letsel.

Let op: De bovenstaande waarschuwing worden overgeslagen voor machines met verwijderbare.Accupacks en scheidbare accurpacks.

• Als er iets:tussen de snijbladen vast komt te zitten terwijl u het product bedient, moet u het product stoppen en uitschakelen. Zorg ervoor dat de snijuitrusting volledig tot stilstand komt. Verwijder de accu voordat u het product en/of de snijbladen schoonmaakt,inspecteert of repareert.
• Houd uw handen en voeten uit de buurt van de snijuitrusting totdat deze volledig is gestopt wanner het product is uitgeschakeld.
• Wees alert op stukken tak die tijdens het snijden weggeslingerd;kunnen worden. Snijd Niet te zich bij de grond waar stenen en andere voorwerpen kunnen worden weggeslingerd.
• Kijkuit voorwegschetende objecten. Gebruik algtd goedgekeurde oogbeschemming. Leun nooit over de beschemmkap van de snijuitrusting. Stenen, afval, enzovoort+kunnen omhoog schieten in uwogen en dat kan blindheid of ernstig letsel veroorzaken.
• Let als u gehoorbescherming draagt op waarschuwingssignalen of geschreeuw. Doe uw gehoorbescherming algijd af zodra het product is gestopt.
• Werk nooit op een ladder, stoel of andere verhoging die nicht stevig vast staat.
• Houd de handgrepen en grippoppervlakken droog, schoon en vrij van olie en vet. Als handgrepen en grippoppervlakken glad+zijn, kan dit ervoor zorgen dat het gereedschap in onverwachtete situatuies nicht verilig kan worden gehanteerd en bediend.
• Houd het product met beiden handen vast. Houd het product naast uw lichaam.

Persoonlijke beschermingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Draagijdens het gebruik van het product alsijd goedgekeurde persoonlijke beschemingsuitrusting. Persoonlijke beschemingsuitrusting hunnen nicht alle risico'suitsluten maar hunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschemingsmiddelen.
• Gebruik een veiligheidshelm bij kans op vallende voorwerpen.
• Langdurige bloatstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Over het algemeen zichn accu-aangedreten producten relatief stil, maar schade kan voortvloeien uit een combinatie van geluidsniveau en lang gebruik. Husqvarna raadt aan dat gebruikers gebruik makes van gehoorbescherming wanneer producten gedurende een groot deel van de dag worden gebruikt. Bij continu en regelmatig gebruik dienen gebruikers hun gehoor regelmatig te lately controleren.

WAARSCHUWING:

Gehoorbescherming beperkt de mogelijkheid om geluiden en waarschuwingssignalen te horen.

• Gebruik goedgekeurde oogbescherming. Als u een vizier gebrukt,要去 u ook een goedgekeurde veiligheidsbril gebruiken. Een goedgekeurde veiligheidsbril要去 voldoen aan de norm ANSI Z87.1 voor de VS of EN 166 voor de EU-landen.
• Gebruik een vizier voor gezichtsbescherming. Een vizier is Niet voldoende om de ogen te beschermen.

• Draag zo nodig handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting.
• Gebruik stevige laarzen of schoenen met antislipzool.
• Gebruik kleding van stevige stof. Gebruik algijd een zware lange broek en lange mouwen. Gebruik geen loszittende kleding die gemakkelijk kan blijven haken aan takjes en struikgewas. Draag geen sieraden, korte broek of sandalen of loop Niet op blote voeten.

Bind voor de veiligheid langhaar samen tot boven schouderhoogte.

• Houd een EHBO-doos binnen handbereik.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

In dit hoofdstuk worden de verilgheidsvoorzieningen van het product beschreiben, welke functie ze hebben en hoe contrôles en onderhoud要去en worden uitgevoerd om hun goede werkinge te waarborgen. Zie de instructies in het hoofdstuk Productoverzicht op pagina 40 om te zich waar deze onderdelen zich bevinden op uw product.

De levensduur van het product kan worden verkort en het risico op oncegevalen kan toenemen wanner het onderhoud van het product Niet op de juiste manier plaatsvindt en wanner service en/of reparaties nicht vakkundig worden uitgevoerd. Indien umeer informatie nodig hebt, verzoeken wij u contact op te nemen met de dichtstbijzijnde onderhoudsdealer.

WAARSCHUWING: Gebruik een product nooit wanneer de veiligheidsvoorzieningen beschadigd zich. De veiligheidsuitrusting van het product moet geinspecteerd en onderhoden worden zoals beschreiben in dit hoofdstuk. Als uw product een van deze controles Niet doorstaat, moet u contact opnemen met uw serviceworkplaats om uw unit te lately repareren.

OPGELET: Om service en reparations aan de machine uit te voeren, moet u een speciale opleiding hebben. Dit geldt met name voor de veiligheidsuitrusting van de machine. Als uw machine een van de volgende controles Niet goed doorstaat, moet u ermee maar uw serviceworkplaats gaan. Als u een van onsze producten koopt, garanderen wij de beschikbaarheid van professionele reparations en onderhoud. Als u uw machine hebt gekocht bij een van onsze

dealers die geen servicewerkplaats heeft, vraag dan waar de dichtst bijzijnde erkende werkplaats is.

De gebruikersinterface controleren

1. Houd de start/stop-knop (A) ingedrukt.

a) Het product is ingeschakeld wonneer de led (B) brandt.
b) Het product is uitgeschakeld wanner de led (B)uit is.

1. Als het waarschuwingslampje (C) brandt of knippert raadpleegt u Onderhoud op pagina 52.

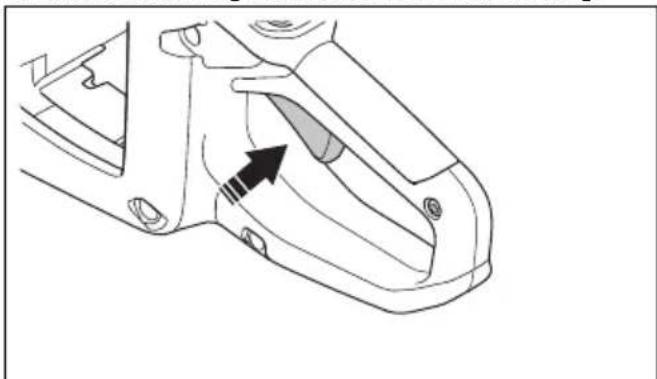

De activeringsschakelaar en de vergrendeling van de activeringsschakelaar controleren

1. Start het product, zie Product starten op pagina 51.
2. Druk de vergrendeling van de activeringsschakelaar omhoog.

1. Druk de activeringsschakelaar helemaal omhoog.

1. Laat de activeringsschakelaar los en controllerer de terugtrekveer goed werk. Het blad moet in minder dan 1 seconde stoppen.

2. Stop het product.

3. Voer stap 1 en 2 UIT.

4. Ontgrendel de vergrendeling van de activeringsschakelaar en controllerer of de terugtrekveer van de activeringsschakelaar goed werkt. Het blad moet in minder dan 1 seconde stoppen.

De handbescherming controlen

De handbescherming voorkomt onbedoeld contact met de snijbladen.

1. Stop het product.
2. Verwijder de accu.
3. Controller of de handbescherming correct is aangebracht.
4. Controller de handbescherming op beschadigingen.

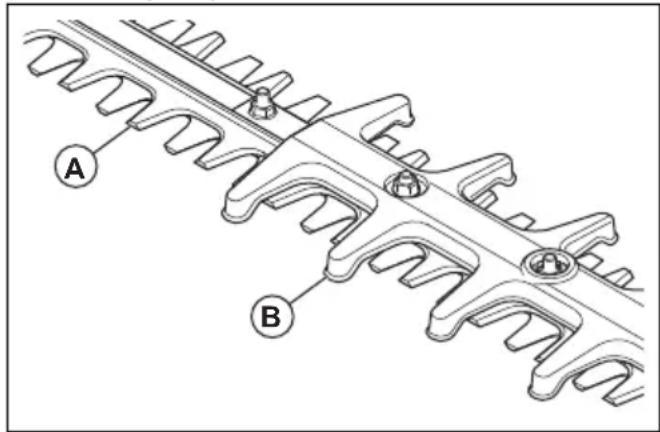

Snijbladen en beschemkappen controlleren

1. Stop het product.
2. Verwijder de accu.
3. Draag veiligheidshandschoenen.
4. Controller de snijbladen (A) en beschemkap (B) op beschadigingen en verrormingen. Vervang de snijbladen en beschemkappen als deutsche beschadigd of verbogen zich.

Veiligheid bij accu's

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik geen.Accupack of product dat beschadigd of gewijzigid is. Beschadigde of aangepaste accu's kuren onvoorspelbaar gedrag vertonen, wat kan leiden tot brand,explosies of letsel.
• Stel het accupack of product Niet bloot aan vuur of hoge temperaturen. Blootstelling aan vuur of temperaturen hoger dan 130^ kan een explosieveroorzaken.

Let op: De temperatuur boven 130^ kan worden verwangen door de temperatuur 265^ .

• Volg alle oplaadminstructies op en laad de accu of het product nicht op bij temperaturen die buiten het in de instructies gespecificierde bereik vallen. Door onjuist opladen of opladen bij temperaturen die buiten het gespecificierde bereik liggen, kan de accu beschadigd raken en neemt het risico op brand toe.
• Gebruik alleen de BLi-accu. Zie Goedgekeurde accu's op pagina 57. De accu is via software versleuteld.
• Gebruik de BLi-accu die oplaadhaar is uitsluitend als een voedingsbron voor de bijbehorende producten van Husqvarna. Gebruik de accu Niet als voedingsbron voor andere apparaten, om letsel te voorkomen.
• Risico van elektrische schok. Breng de accuklemen nicht in contact met sleutels, munten, schroeven of ander metaal. Dit kan kortsluiting van de accu veroorzaken.
• Gebruik geen Niet-oplaadbare accu's.
• Plaats geen voorwerpen in de luchtspleten van de accu.
• Beschem de accu gegen direct zonlicht, warmte of open vuur. De accu kan brandwonden en/of chemische brandwonden veroorzaken.
• Beschem de accu gegen regen en vocht.
• Houd de accu uit de buurt van magnetrons en hoge druk.
  Probeer de accu Niet te demonteren of te slopen.
• Als er een accu lekt, zorg er dan voor dat de vloeistof Niet in aanraking komt met uw huid of ogen. Als u in aanraking bent gekomen met de vloeistof, reinig het oppervlak dan met een ruime hoeveelheid water en zeep en raadpleeg een arts. Wrijf Niet in uw ogen wanner u vloeistof in uw ogen krijgt, maar spoel uw ogen minstens 15 minutes met water en raadpleeg een arts.
• Gebruik de accu bij temperaturen tussen -10 °C (14 °F) en 40 °C (114 °F).
• Reinig de accu of acculader nooit met water. Zie Product, accu en acculader reinigen op pagina 53.
• Gebruik geen defecte of beschadigde accu.
• Sla accu's op uit de buurt van metalen voorwerpen, bijvoorbeeld spijkers, schroeven en sieraden.
• Houd de accu buiten het bereik van kinderen.

Veiligheidsvoorschriften voor acculader

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik geen accupack of product dat beschadigd of gewijzigid is. Beschadigde of aangepaste accu's hunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosies of letsel.
• Stel het.Accupack of product Niet bloot aan vuur of hoge temperaturen. Bootstelling aan vuur of

temperatureen hoger dan 130^ kan een explosieveroorzaken.

Let op: De temperatuur boven 130^ kan worden verwangen door de temperatuur 265^ .

• Volg alle oplaadinstructies op en laad de accu of het product nicht op bij temperaturen die buiten het in de instructies gespecificierde bereik vallen. Door onjuist opladen of opladen bij temperaturen die buiten het gespecificierde bereik liggen, kan de accu beschadigd raken en neemt het risico op brand toe.
• Risico van elektrische schok of kortsluiting wanner de veiligheidsinstrumenties nicht worden opgevolgd.
• Gebruik een goedgekeurde geaarde wandcontactdoos die nicht beschadigd is.
• Gebruik geen andere acculader dan die bij uw product is geleverd. Gebruik uitsluitend Husqvarna-QC-laders wonneer u vervangende Husqvarna-BLi-accu's oplaadt.
• Probeer de acculader Niet te demonteren.
• Gebruik geen defecte of beschadigde acculader.
• Til de acculader Niet op aan de voedingskabel. Trek aan de stekker om de acculader uit de wandcontactdoos te halen. Trek Niet aan de voedingskabel.
• Houd alle kabels en verlengsnoeren uit de buurt van water, olie en scherpe kanten. Let op dat de kabel Niet bekneld raaktussen deuren, hekken en dergelijke.
• Gebruik de acculader Niet in de buurt van brandbare materialien of materialen die corrosie{kennenveroorzaken. Controller of de acculader Niet is afgedekt. Haal de stekker van de acculader uit de wandcontactdoos bij rookontwikkeling of brand.
• De accu mag alleen binnenshuis worden opgeladen op een plek met voldoende ventilatie en zonder direct zonlicht. Laad de accu Niet buiten op. Laad de accu Niet op in vochtige omstandigheden.
• Gebruik de acculader alleen op plekken met een temperatuur:tussen 5^ (41^) en 40^ (104 F). Gebruik de lader in een omgeving die goed geventileerd, droog en stofvrij is.
• Plaats geen voorwerpen in de koelspleten van de accrulader.

• Verbind de contacten van de acculader Niet met metalen objcten, omdat dit kortsluiting in de acculader kan veroorzaken.

• Gebruik goedgekeurde wandcontactdozen die nicht beschadigd zijn.

• Gebruik als verlengsnoer alleen drieaderige snoeren met een driepuntstekker met aarding en een contact met aarding waar de stekker van het apparatus op past.

Veiligheidsinstrumentes voor onderhoud

WAARSCHUWING: Lees de volgende waarschuwingen voordat u onderhoud aan het product gaat uitvoeren.

• Verwijder de accu voordat u onderhoud of andere controlesuitvoert,of het product demonteert.
  Voer nooit onderhoud uit aan beschadigde accurpacks. Onderhoud aan accurpacks mag alleen worden uitgevoerd door de fabrikant of geauthoriseerde Dienstverleners.
• De gebruiker mag alleen de onderhouds- en servicewerkzaamheden uitvoeren die in deze bedieningshandleiding zijn beschreiben. Ga waar uw servicedealer voor verdergaande service- of onderhoudswerkzaamheden.
• Reinig de accu of acculader nooit met water. Sterke reinigingsmiddelen können schade aan het kunststof veroorzaken.
• Als u geen onderhouduitvoert,verkort dit de levenscylclus van het product en vergroot het risico op ongevallen.
• Voor alle service en reparations is speciale training vereist, vooral voor de veiligheidsvoorzieningen op het product. Als Niet alle controles in deze bedieningshandleiding een goed resultaat geen nadat u onderhoud hebt uitgevoerd, ga dan maar uw servicedealer. Wij garanderen dat u daar professionele reparations en service voor uw product krijgt.
• Houd de snijtanden van het blad goed en juist geslepen. Volg onsze aanbevelingen op. Zie ook de instructies op de verpakking van de snijbladen.
• Gebruik alleen originele reserveonderdelen.
• Draag algtd手段choenen voor zwaar gebruik wanner u de snijuitrusting repareert. De snijbladen zich zerer scherp en+kunnen gemakkelijk snijwondenveroorzaken.

Montage

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het apparaat monteert.

Aansluiten van acculader

1. Sluit de acculader alleen aan als de spanning en frequentie overeenkomen met de specificaties op het productplaatje.
2. Steek de stekker in een geaard stopcontact. De LED op de acculaderlichteenmaal groen op.

Let op: De accu worden nicht opgeladen als de accutemperatuur hoger is dan 50^ / 122^ . Als de temperatuur hoger is dan 50^ / 122^ , zal de acculader de accu afkoelen voordat de accu worden opgeladen.

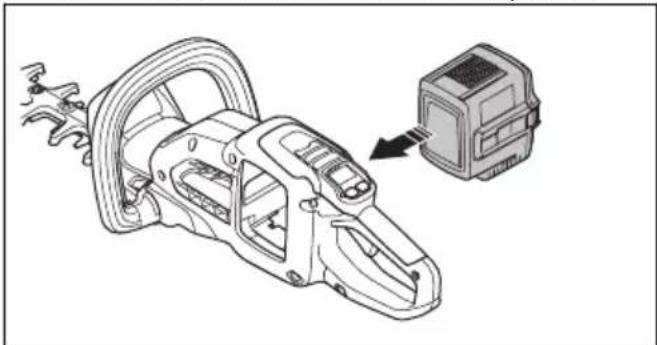

De accu installeren

WAARSCHUWING: Gebruik
uitsluitend de originele Husqvarna-accu in
het product.

1. Laad de accu volledig op.
2. Plaats de accu in de accuholder van het product.

a) Controller of de accu goed is geinstalleerd. Als u de accu Niet gemakkelijk=kunt bewegen, betekent dit dat de accu Niet op de juiste manier worden geinstalleerd.
b) Zorg ervoor dat de accu stevig op+zijn plaats zit. Wanner u een klik hoor, zit de accu vast op+zijn plaats.

Accugegevens

Raadpleeg de bedieningshandleiding van de accu voor informatie over het gebruik van de accu.

Werking

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product gebruikt.

De accu opladen

Let op: Laad de accu op als u deze voor de eerste keer gebruikt. Een neue accu is slechts 30% opgeladen.

1. Zorg ervoor dat de accu droog is.
2. Plaats de accu in de acculader.

1. Zorg ervoor dat het groene laadlampje op de acculader gaat branden. Dat betekent dat de accu goed is aangesloten op de acculader.

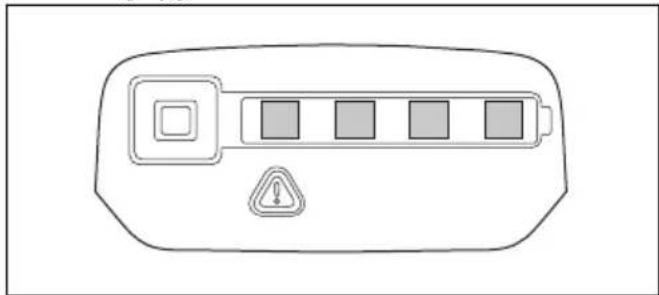

1. Wanner alle LED's op de accu branden, is de accu volledig opgeladen.

1. Trek aan de stekker om de acculader uit de wandcontactdoos te halen. Trek Niet aan de kabel.
2. Haal de accuuit de acculader.

Let op: Raadpleeg de handleidingen van de accu en de acculader voor meer informatie.

Voordat u het product inschakelt

1. Onderzoek het werkgebied. Verwijder voorwerpen die weggeslingerd können worden.
2. Controller de snijuitrusting. Controller of de snijbladen scherp zich, geen scheuren vertonen en nicht beschadigd zich.
3. Controller of het product correct werkt. Controller of alle moeren en schroeven goed+zijn vastgedraaid.
4. Controller of de hendel en de veiligheidsvoorzieningen nicht beschadigd zijn en goed+zijn bevestigd. Gebruik geen product met ontbrekende onderdelen of dat is veranderd ten opzichte van de oorspronkelijke specificatie. Gebruik indien nodig veiligheidshandschoenen.
5. Controller of de afdekkingen Niet beschadigd zich en goed vastzitten, voordat u het product bedient.

Product starten

1. Houd de start-/stopknop ingedrukt totdat de groene led.gaat branden.

Let op: Druk de vergrendeling van de activeringsschakelaar of de activeringsschakelaar nicht in als u op de start-/stopknop drukt.

1. Houd de vergrendeling van de activeringsschakelaar op de voorhandgreep ingedrukt.

1. Druk de activeringsschakelaar volledig in voor de volle spelheid.

Het product gebruiken

1. Begin bij de grond en beweeg het product omhoog langs de heg wanner u de zijkanten snoeit.

1. Pas de snelheid aan voor het uitlijnen met de werklast.
2. Houd het product zich bij uw lichaam voor een stabiele werkpositie.
3. Zorg ervoor dat het uiteinde van de snijuitrusting de grond Niet raakt.
4. Wees voorzichtig en werk langzaam totdat alle takken correct zijn gesneden.

Het snijtoerental selecteren

Het product heeft een modusknop. Met de modusknop kan de gebruiker het maximum toerental beperken. De modusknop heeft 3 snugheidsniveau. Een lager niveau verlengt de gebruiksduur van het product. Gebruik niveau 1 en niveau 2 als het product Niet op volle snugheid/vol vermogen gebruikt hoeft te worden. Als de bedrijfsomstandigheden volle snugheid/vol vermogen vereisen, gebruik dan niveau 3. Gebruik geen hoger niveau dan nodig is voor de werkzaamheden.

1. Druk op de modusknop om een limiet op het maximum toerental in te stellen. De witte leds gaan branden om aan te geben dat de functie is ingeschakeld.

1. Druk nogmaals op de modusknop om het volgende snelheidsniveau te kiezen.

Automatische uitschakelfunctie

Het product heeft een automatische uitschakelfunctie die het product stopt als het Niet worden gebruikt. De groene led voor start/stop-indicatie gaat uit en het product stopt na 3 minutes.

Product stoppen

1. Laat de activierungsschakelaar of de vergrendeling van de activierungsschakelaar los.
2. Druk op de start/stop-knop totdat de groene led uit gaat.

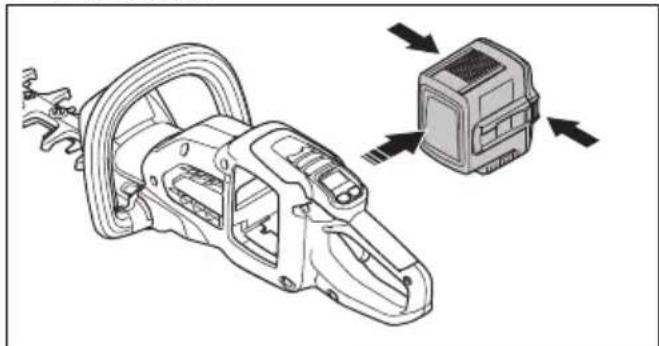

3. Druk op de ontgrendelknoppen op de accu en trek de accu eruit.

Onderhoud

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u onderhoudswerkzaamheden aan het product gaat uitvoeren.

Onderhoudsschema

Hieronder volgt een lijst van het onderhoud dat u aan het product要去uitvoeren.

WAARSCHUWING: Verwijder de accu voordat u onderhoud aan het productuitvoert.

Onderhoud	Elke dag	Wekelijks	Maande- liks
Reinig de externe onderdelen van het product met een droge doeK. Gebruik geen water.	X
Controleer of de start/stop-schakelaar correct werkt en nicht beschadigd is. X
Controleer of de voedingssschakelaar en de vergrendeling van de voedingssscha-kelaar correct werken vanuit veiligheidsoogpunt. Zie De activeringsschakelaar en de vergrendeling van de activeringsschakelaar controleren op pagina 47.	X
Controleer of alle bedieningselementen werken en nicht zichn beschadigd. X
Controleer of het blad en de beschemkap geen scheuren vertonen en nicht be-schadigd+zijn. Vervang het blad of de beschemkap als deze scheuren vertonen of aan slagbelasting�n bloatgesteld.	X
Controleer of het blad Niet gebogen of beschadigd is. Neem contact op met uw dealer om het blad te verrangen als dit nodig is.	X
Onderhoud	Elke dag	Wekelijks	Maande- lijkss
Controller of de handbescherming nicht is beschadigd. Vervang de beschemkap als deutsche beschadigd is.	X
Controller of de schroeven en moeren goed zich vastgedraaid. X
Controller of de accu nicht beschadigd is. X
Zorg ervoor dat de accu is opgeladen. X
Controller of de accelader nicht beschadigd is. X
Het blad smeren. X
Controller de verbindingen:tussen de accu en het product. Controller de verbin- ding:tussen de accu en de accelader.			X

Accu en acculader controleren

1. Controller de accu op beschadigingen, bijvoorbeeld scheuren.
2. Controller de acculader op beschadigingen, bijvoorbeeld scheuren.
3. Controller of de aansluitkabel van de acculader nicht beschadigd of gescheurd is.

Product, accu en acculader reinigen

1. Reinig het product met een droge doek na gebruik.
2. Reinig de accu en acculader met een droge doek. Houd de accugeleiderails schoon.
3. Zorg ervoor dat de aansluitingen van de accu en de acculader schoon zijn voor dat de accu in de acculader of het product worden geplaatst.

Het blad inspectoren

1. Verwijder ongewenste materialen van het blad met een corrosieremmend reinigingsmiddel voor en nadat u het product gebruikt.
2. Controller de randen van het blad op beschadigingen en verrorming.
3. Gebruik een vijl om bramen op het blad te verwijderen.
4. Controller of de messen vrij draaien.

Het blad smeren

1. Smeer de armen voor het blad met een aanbevolen smeermiddel wonneer ze langere tijd worden opgeborgen.

Probleemoplossing

Gebruikers interface

Led-schem Mogelijk fouten Mogelijk oplossing
Het waarschuwingslampje knippert. De	vergrendeling van de activerings-schakelaar en de start/stop-knop worden tegelijkkertijd ingedrukt als het product worden gestart.	Deactiveer de vergrendeling van de activeringsschakelaar.Laat de activeringsschakelaar los om het product te activeren.
	Temperatuurafwijking. Laat het product afkoelen.
	Overbelasting. De bladen+kenneniet bewegen.	Laat de bladen los.
	De activeringsschakelaar en de start/stop-knop worden tegelijkkertijd inge-drukt.	Laat de activeringsschakelaar los om het product te activeren.
Led knippert groen, actief. Lage.accuspanning. Laad de accu op.
Led-schem Mogelijkke fouten Mogelijkke oplossing
Het waarschuwingslampje brandt. Service. Neem contact op met uw servicedealer.

Accu

Probleem Mogelijk fouten Mogelijk oplossing
Groene led knippert. Lage.accuspanding. Laad de accu op.
Rode fout-led knippert. De accu is	leeg. Laad de accu op.
	Temperatuurafwijking. Gebruik de	accu bij temperaturen:tussen-10°C (14°F) en 40°C (104°F).
	Overspanning. Haal de accu uit de	acculader.
Rode fout-led gaat branden. Celverschil te groot (1V). Neem contact op met uw servicedealer.

Acculader

Probleem	Mogelijkke fouten Mogelijkke oplossing
Rode fout-led knippert. Temperatuurafwijking. Gebruik de acculader bij temperatu-ren:tussen 5 °C (41 °F) en 40 °C (104 °F).
Rode fout-led gaat branden.		Neem contact op met uw servicedealer.

Vervoer, opslag en verwerking

Transport en opslag

• De meegeleverde Li-ion-accu's voldoen aan de wettelijkke vereisten voor gevaarlijke goederen.
• Neem de bijzondere voorschriften op de verpakking en labels voor commercieel transport in acht. Dit geldt ook voor derden en expediteurs.
• Neem contact op met een persoon die gespecialiseerd is op het gebied van gevaarlijke stoffen voordat u het product verzendt. Neem alle van toepassing+zijnde nationale voorschriften in acht.
• Breng tape aan op blootligende aansluitingen wanner u de accu in een pakket plaatst. Plaats de accu strak in het pakket om beweging te voorkomen.
• Verwijder de accu bij opslag of vervoer.

• Plaats de accu en de acculader in een droge, vocht-en vorstvrije ruimte.

• Bewaar de accu Niet opplaatsen waar statische elektricitiean aanwezig is. Bewaar de accu Niet in een metalen doos.

• Bewaar de accu op een plaat met een temperatuur:tussen 5^ en 25^ en Niet in direct zonlicht.
• Bewaar de acculader op een plaat met een temperatuur:tussen 5^ en 45^ en Niet in direct zonlicht.
• Gebruik de acculader alleen als de omgevingstemperatuur:tussen 5^ en 40^ ligt.
  Laad de accu op:tussen de 30% en 50% voorafgaand aan langdurige opslag.
• Berg de acculader op in een ruimte die afgesloten en droog is.

• Bewaar de accu Niet in de buurt van de acceluler. Laat kinderen en andere onbevoegde personen Niet aan de apparatuur komen. Bewaar de apparatuur in een ruimte die u kurz afluien.

• Reinig het product en voer een volledige onderhoudsbeurt uit voordat u het product voor langereijd opslaat.

• Gebruik de transportbescherming op het product om letsel bij Personen of schade aan het product tijdens vervoer en opslag te voorkomen.
• Bevestig het product stevig tijdens vervoer.

Accu, acculader en product afvoeren

Het onderstaande symbol betekent dat het product geen huishoudelijk afval is. Lever het in bij een recyclepunt voor elektrische en elektronische apparatuur. Dit voorkomt verruiling van het milieu en letsel bij Personen.

Neem contact op met de lokale autoriteiten, het afvalverwerkingsbedrijf of uw dealer voor meer informatie.

Let op: Het symbol staat op het product of op de verpakking van het product.

Technische gegevens

Technische gegevens

	322iHD60
Motor
Motortype BLDC (borstelloos) 36 V
Gewicht
Gewicht zonder accu, kg 3,3
Gewicht met accu (standaardaccu BLi200), kg 4,3
Snijuitrusting
Type Dubbelzijdig
Bladlengte, mm 600
Snijsnelheid, smeden/min in de hoog toerenal-modus 3500
Snijsnelheid, smeden/min nicht in de middelhoog toerenal-modus 2800
Snijsnelheid, smeden/min in de laag toerenal-modus 2100
Waterbeschermingsniveau
IPX47	Ja
Geluidsemissies8
Geluidsvermogenniveau, gemeten dB(A) 96
Geluidsvermogenniveau, gegandeerd LWA	98
Geluidsniveauaus
Geluidsdrukniveau bij hetoor van de gebruiker, gemeten volgens EN 62841-4-2, dB(A)	85
Trillingsniveau9
Trillingsniveaua (ah) aan de handgrepen in overeenstemming met EN 62841-4-2, m/s2 Voor-/achterhandgrepen	2,3/2,8

Goedgekeurde accu's

Accu BLi200
Type Lithium-ion
Accucapaciteit, Ah 5,2
Nominate spanning, V 36
Gewicht, kg 1,4

Goedgekeurde acculaders

Acculader QC330
Ingangsspanning, V 100-240
Frequentie, Hz 50-60
Vermogen, W 330

Verklaring van overeenstemming

EU-verklaring van overeenstemming

Wij, Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaren onder once alleenverantwoordelijkheid dat het product:

Beschrijving Accu-aangedreven heggenschaar

Merk Husqvarna

Type / model 322iHD60

Identificatie Serienummers vanaf 2022 en verder

voldoen volledig aan de volgende EU-richtlijnen en -regelgeving:

Verordening Beschrijving
2006/42/EG "betrreffende machines"
2014/30/EU "betrreffende elektromagnetische compatibiliteit"
2011/65/EU "betrreffende beperking van gevaarlijke stoffen"
2000/14/EG "betrreffende geluid buitenschuis"

en dat de volgende normen en/of technische
specificaties zichtoegepast:EN 62841-1:2015, EN 62841-4-2:2019,EN ISO 12100:2010,EN
61000-6-1:2007,EN 61000-6-3:2007+A1:2011,EN IEC
63000:2018.

DeRISE SMP Svensk Maskinprovning AB, Postfach 4053, SE-904 03 Umeåheeft een vrijwillig typeonderzoek ondergaan in overeenstemming met bijlage IX van 2006/42/EG.

De RISE SMP Svensk Maskinprovning AB,Postfach 4053, SE-904 03 Umeåheeft ook overeenstemming bevestigd met bijlage V van de richtlijn 2000/14/EC van de raad.

Voor meer informatie over geluidsemissies, zie Technische gegevens op pagina 56.

Huskvarna, 1. Juni 2023

Verantwoordelijk voor technische documentatie

Husqvarna

www.husqvarna.com

Originalanweisungen

Originele instructies

1142959-20
