BEDIENUNGSANLEITUNG LIFE P16108 (MD 31212) MEDION

1. Hinweise zu dieser Anleitung 3

1.1. In dieser Anleitung verwendete Symbole und Signalwörter 3
1.2. Bestimmungsgemäßer Gebrauch
1.3. Lieferumfang 5

2. Sicherheitshinweise

2.1. Betriebssicherheit 6
2.2. Aufstellungsort 8
2.3. Reparatur 9
2.4. Umgebungstemperatur 10
2.5. Sicherheit beim Anschlieben 11
2.6.Umgang mit Batterien 12
2.7. Hinweise zur Konformität 13

3. Geräteübersicht 14

3.1. Vorderseite 14
3.2. Rückseite 15
3.3. Fernbedienung 16

4. Inbetriebnahme 19

4.1. Auspacken 19

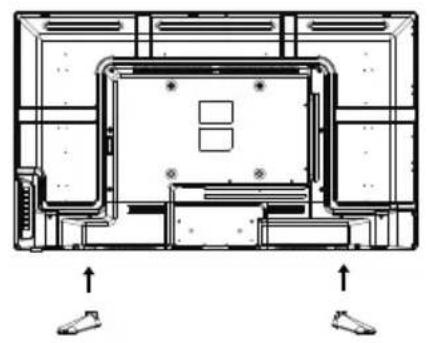

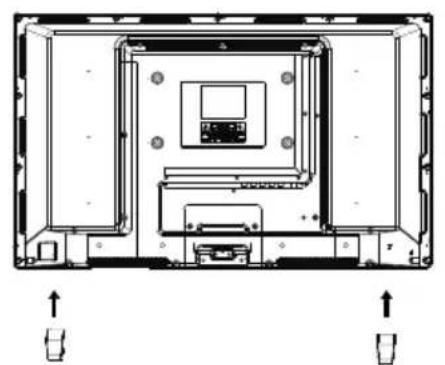

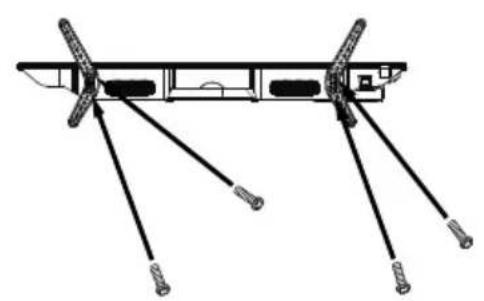

4.2. Montage 20
4.3. Batterien in die Fernbedienung einlagen 20
4.4. Antenne anschlieben 21
4.5. Common Interface 21
4.6. Stromversorgung anschließen 22
4.7.LCD-TV ein- und ausschalten 22

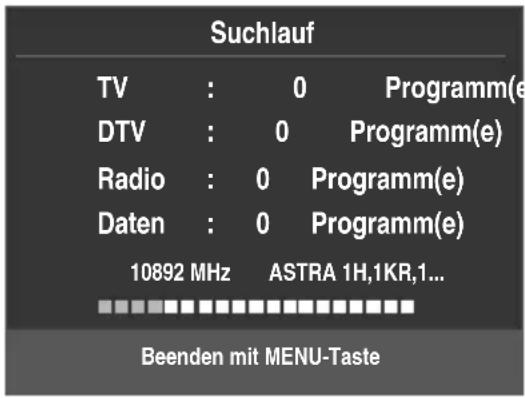

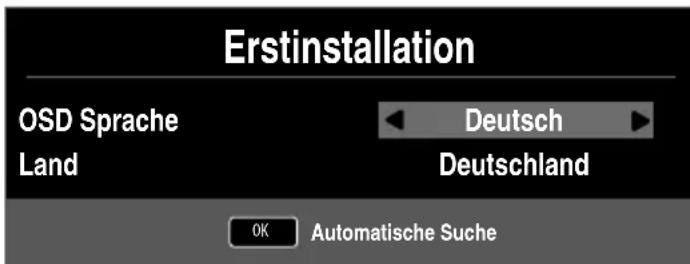

4.8. Sendersuche nach dem ersten Einsatz 22

5. Bedienung 26

5.1. Programmausbahl 26
5.2. Toneinstellungen 26
5.3. Bildeinstellungen 26
5.4. Programminformationen aneigen halten 27

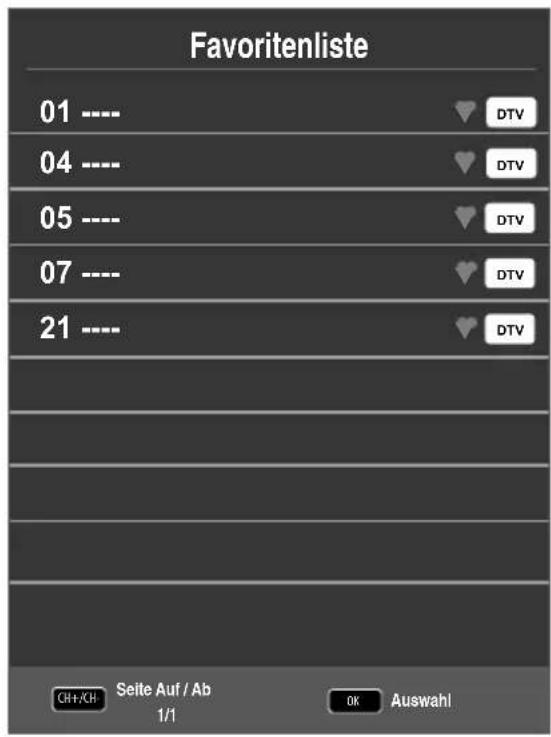

5.5. Favoritenlisten 27
5.6. Quelle wahlen 28

6. Videotext 29

6.1. Die Bedienung des Videotexts 29
6.2. 29
6.3. Nutzliche Videotext-Eigenschaften 30

7. Menüfhrung 31

7.1. Menu Kanal 32

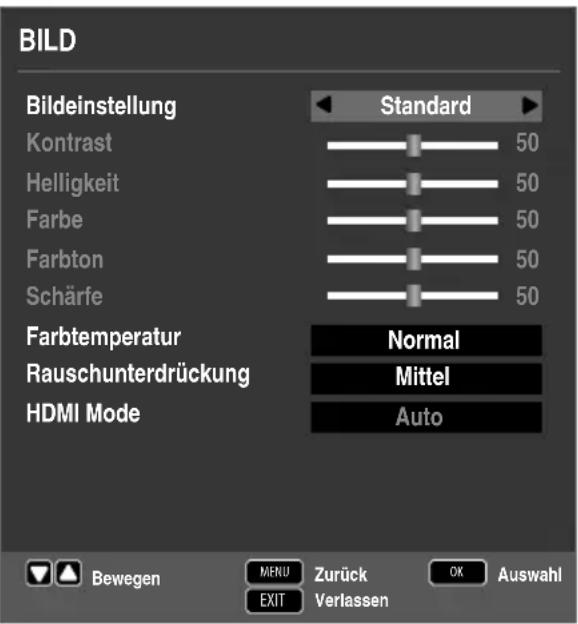

7.2. Menu Bild 42

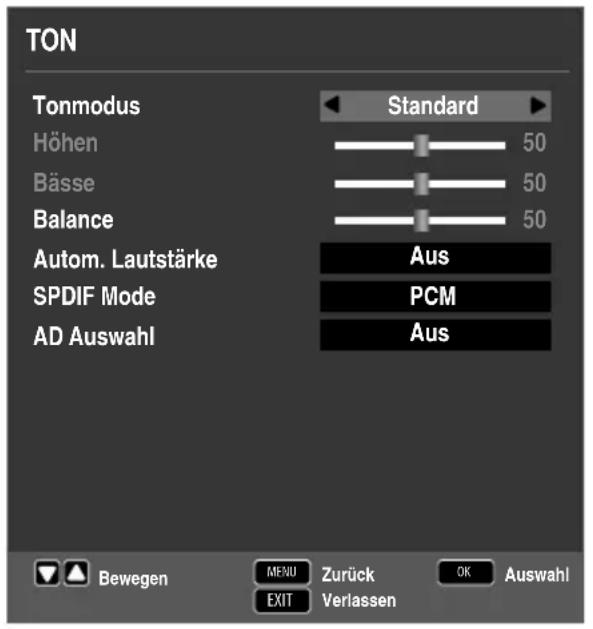

7.3. Menu Ton 43

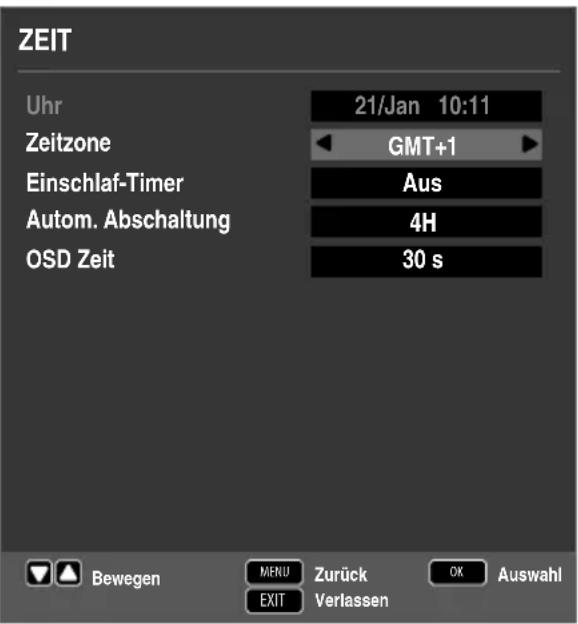

7.4. Menu Zeit 44

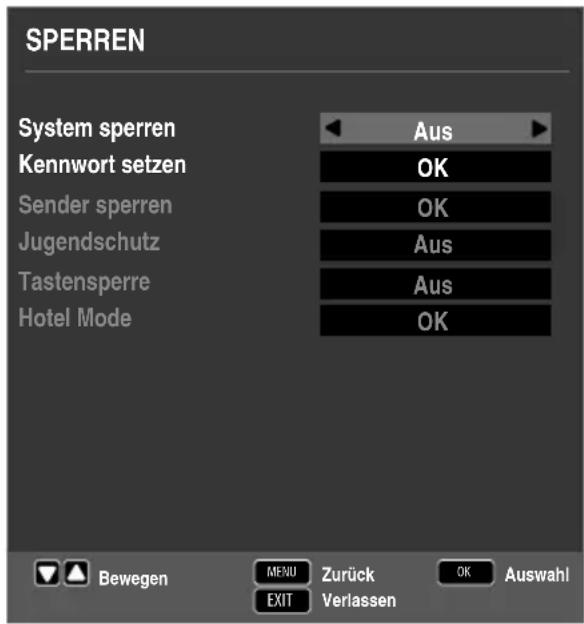

7.5. Menu Sperren 45
7.6. Menu Optionen 46

8. Media Player 49

8.1.Zugriff auf den Media Player 49
8.2.Hauptmenü des Media Players 49
8.3. Fotos anzeigen 50
8.4. Music wiedergeben 51
8.5. Videos wiedergeben 52
8.6. Text wiedergeben 52

9. EPG-Programmfuhrer 53

10. Problembehebung 54

10.1. Benötigen Sie weitere Unterstützung? 55
10.2. Pixelfehler bei LCD-TVs 56
10.3. Reinigung 57

11. Entsorgung 58

12. Technische Daten 59

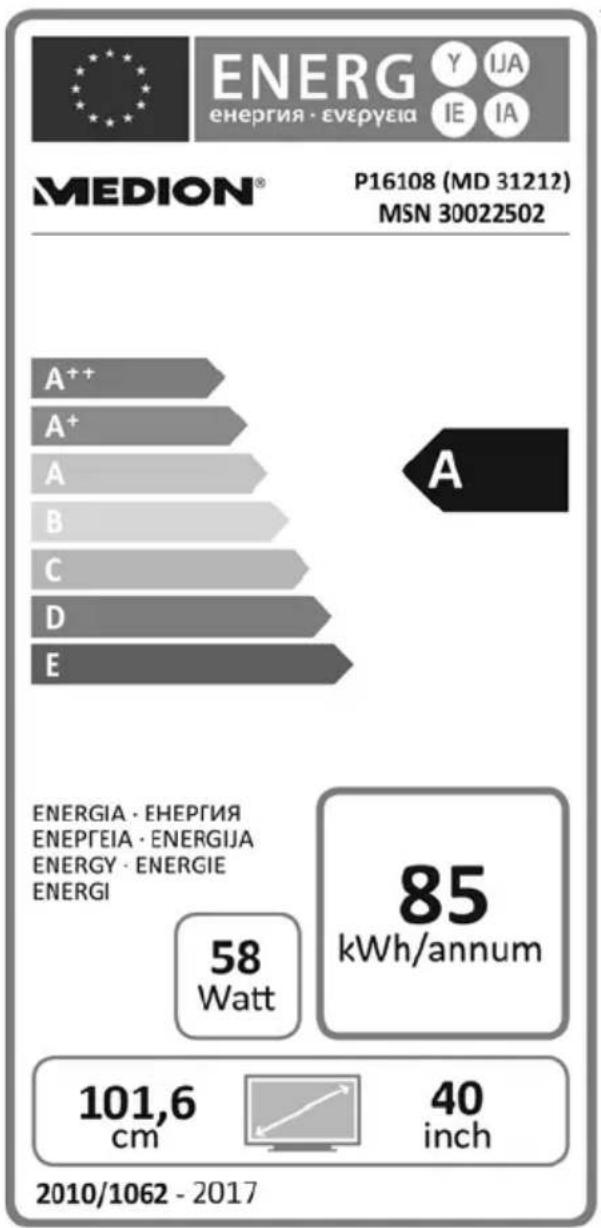

12.1. Produktdatenblatt P16108 (MD 31212) 62
12.2. Produktdatenblatt P15237 (MD 31210) 63
12.3. Produktdatenblatt P15236 (MD 21444) 64

13. Impressum 65

14. Index 67

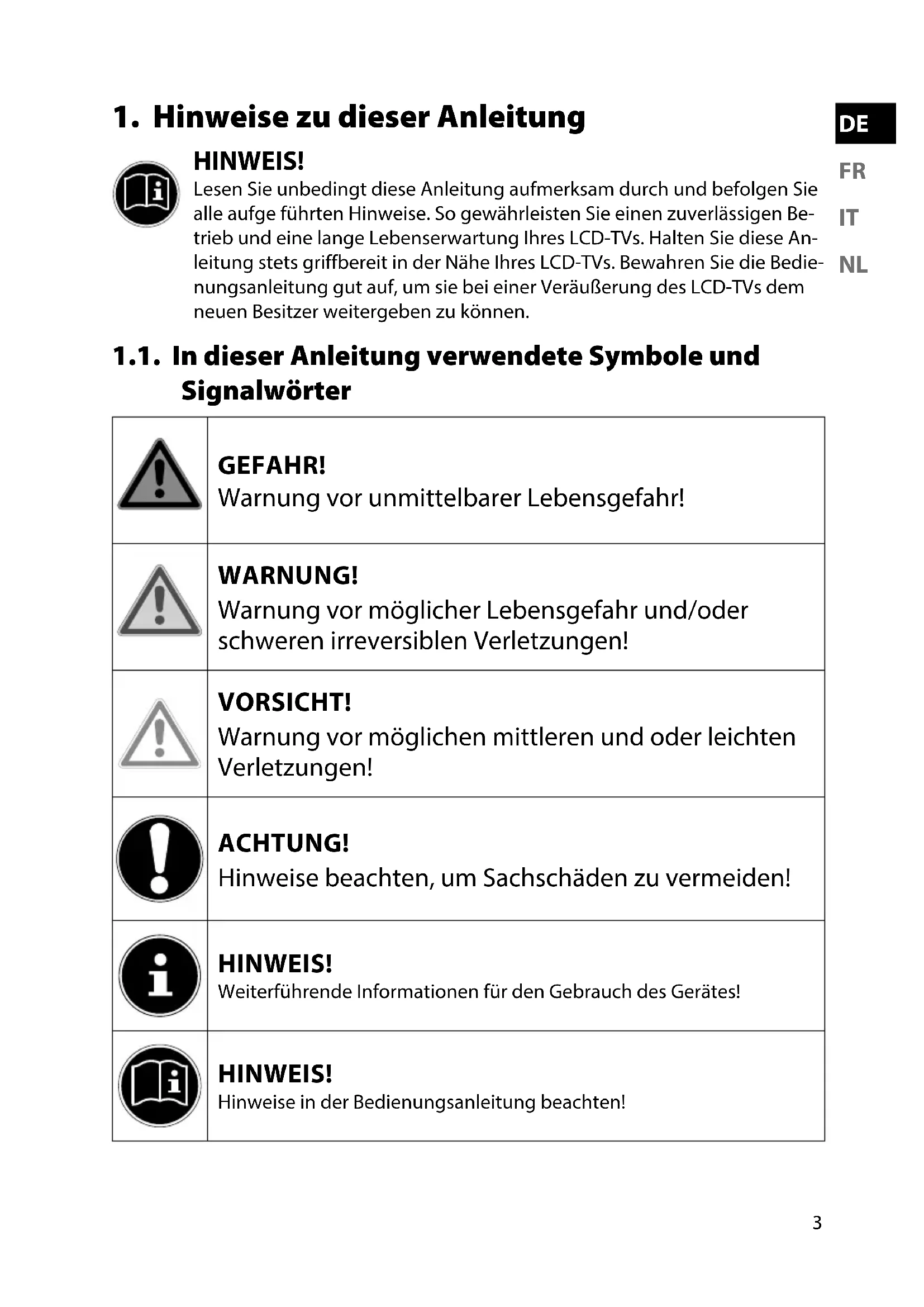

1. Hinweise zu dieser Anleitung

HINWEIS!

Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufge führten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres LCD-TVs. Halten Sie diese Anleitung stets griffbereit in der Höhe Ihres LCD-TVs. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des LCD-TVs dem neuen Besitzer weitergeben zu konnen.

DE

1.1. In dieser Anleitung verwendete Symbole und Signalwörter

!	GEFAHR! Warning vor unmittelbarer Lebensgefahr!
!	WARNUNG! Warning vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!
!	VORSICHT! Warning vor möglichen mittleren und oder leichten Verletzungen!
!	ACHTUNG! Hinweise beachten, um Sachschäden zu vermeiden!
i	HINWEIS! Weiterführung Informationen für den Gebrauch des Gerätes!
i	HINWEIS! Hinweise in der Bedienungsanleitung beachten!
4	WARNING! Warning vor Gefahr durch elektrischen Schlag!
5	WARNING! Warning vor Gefahr durch hohe Lautstärke!
.	Aufzahlungspunkt / Information über Ereignisse während der Bedie-nung
▶	Auszuführende Handlungsanweisung
CE	Konformitätserkläragung (siehe Kapitel „Konformitätserkläragung“): Mit thisem Symbol markierte Produkte erfüllen die Anforderungen der EG-Richtlinien.

1.2. Bestimmungsgemäßer Gebrauch

• Dieses Gerät dient zum Empfang und zur Wiedergabe von Fernsehprogrammen. Die entsprechenden Anschlussmöglichkeiten ermögen eine zusätzliche Erweiterung der Emp fangs- und Wiedergabequellen (Receiver, DVD-Player, DVD-Recorder, Videorecorder, PC etc.). Ihr Gerät bietet Ohnen vielfältige Möglichkeiten der Nutzung.
• Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.
  -itte beachten Sie, dass im Falle des nicht bestimmungsgemaien Gebrauchs die Haftung erlischt.
• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gefelieferten Zusatzgeräte.
• Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
• Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jege andere Bedienung gilt als nicht bestimmungsgemeiß und kann zu Personen- oder Sachschemen führen.
• Nutzen Sie das Gerät nicht unter extremen Umgebungsbedingungen.
• Dieses Gerät ist nur für den Gebrauch in trockenen Innenräumen geeignet.
• Dieses Gerät ist nicht als Datenmonitor für Buroarbeitspläte geeignet.

1.3. Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.

Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:

LED-Backlight-TV
Fernbedienung (RC1244) inkl. 2 x Batterien 1,5V AAA
YUV-Adapter
AV-Adapter
- Standfuß inkl. Schrauben
- Dokumentation

GEFAHR!

Erstickungsgefahr!

Verpackungsfolien können verschlucht oder unsachgemäß benutzt werden,ecausebesteht Erstickungsgefahr!

• Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

2. Sicherheitshinweise

2.1. Betriebssicherheit

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

GEFAHR!

Erstickungsgefahr!

Verpackungsfolien konnen verschlucht oder unsachgemäß benutzt werden, daß besteht Erstickungsgefahr!

Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

WARNING!

Stromschlaggefahr!

Gefahr eines elektrischen Schlages, Kurzschluss- und Brandgefahr!

• Öffnen Sie niemals das Gehäuse des LCD-TVs und führen Sie keine Gegenstände durch die Schlitze und Öffnungen ins Innere des LCD-TVs ein.

WARNING! Überhitzung! Brandgefahr!

Überhitzung kann Beschädigungen des LCD-TVs und Brandgefahr zur Folge haben!

Schlitze und Öffnungen des TV-Geräts dienen der Belüftung. Decken Sie diese Öffnungen nicht, z. B. mit Zeitungen, Tischdecken, Vorhängen etc., ab.

• Üben Sie keinen Druck auf das Display aus. Es besteht die Gefahr, dass der Bildschirm bricht.

• Die Fernbedienung besitzt eine Infrarot-Diode der Klasse 1. Betrachten Sie die LED nicht mit optischen Geräten.

VORSICHT! Verletzungsgefahr!

Bei gebrochenem Display besteht Verletzungsgefahr!

Packen Sie mit Schutzhandschuhen die geborstenen Teile ein.
Waschen Sie anschließend ihre Höhe mit Seite, daß nicht auszuschreiben ist, dass Chemikalien austreten können.
- Senden Sie die Bruchteile zur fachgerechten Entsorgung an Ihr Service Center.
Berühren Sie nicht das Display mit den Fingern oder mit kantigen Gegenständen, um Beschädigungen zu vermeiden.

Wenden Sie sich an den Kundendienst, wenn:

-das Netzkabel angeschmort oder beschädigt ist
-Flüssigkeit in das Geräte eingedrungen ist
-das Gerät nicht ordnungsgemäß Funktioniert
-das Gerät gestürzt, oder das Gehäuse beschädigt ist
—Rauch aus dem Gerät aufsteigt

2.2.Aufstellungssort

-Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber vollig ungebährlichen Geruch abgeben, der im Laufe der Zeit immer mehr abnimmt. Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ohnen, den Raum regelmäßig zu lüssen. Wir haben bei der Entwicklung theseS Produktessorge)darf getragen,dass gel-tende Grenzwerte deutlich underschritten werden.

-Halten Sie ihren LCD-TV und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des LCD-TVs führen.

• Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse wie Regen, Schnee etc. das Gerät beschädigen konnten.
  -Das Gerätarf nicht Tropf- oder Spritzwasser ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten Gefäße (Vasen oder ähnliches) auf oder in die Höhe des Gerätes. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.

ACHTUNG! Beschädigungsgefahr!

Bei Kerzen und anderen offenen Flammenebesteht Verletzungsgefahr.

Halten Sie Kerzen und andere offene Flammen zu jeder Zeit von diesen Produkt fern, um das Ausbreiten von Feuer zu verhindern.

-Achten Sie auf genügend große Abstände in der Schrankwand. Halten Sie einen Mindestabstand von 10 cm rund um das Gerät zur ausreichenden Belüftung ein.
-Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um ihre Augen zu schonen.

• Der optimale Betrachtungsabstand beträgt 3 mal die Bildschirmdiagonale.

GEFAHR!

Verletzungsgefahr! Lebensgefahr!

TV-Geräte, die nicht stabil aufgestellt werden, können umstürzen und zu ernsthaften Verletzungen oder Tod führen. Viele Verletzungen, speziell bei Kindern, konnen vermieden werden, indem folgende Vorsichtsmaßnahmen getroffen werden.

• Betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um Stürze des LCD-TVs zu vermeiden.
  -Benutzen Sie nur die mit dem TV-Gerät mitgelieferten Standfuße.
  -Benutzen Sie nur Möbel, die einen sicheren Gebrauch des TV-Gerätes gewährleisten.
  -Achten Sie darauf, dass das TV-Gerät nicht über die Kanten des Möbels hinausragt.
• Stellen Sie das TV-Gerät nicht auf hochere oder hohe Möbel, wie z. B. Hängeschranke oder Regale, ohne beides, Möbel und TV-Gerät, sicher und stabil zu befestigen.
  -Legend Sie keine Decken oder Ahnliches unter das TV-Gerät, um einen sicheren Stand zu gewährleisten.
  -Weisen Sie Kinder auf die Gefahren hin, die durch das Klettern auf Möbel bestehen, wenn Sie versuchen das TV-Gerät oder dessen Bedienelemente zu gelangen.

Wenn Sie Ihr TV-Gerät einlagern oder umsetzen, beachten Sie ebenfalls die oben genannten Sicherheitshinweise.

2.3. Reparatur

• Überlassen Sie die Reparatur Ihres LCD-TVs ausschließlich qualifiziertem Fachpersonal.
  -Im Falle einer notwendigen Reparatur wenden Sie sich ausschließlich an unsere autorisierten Servicepartner.

• Stellen Sie sicher, dass bei Ersatzteilen nur die vom Hersteller angegebenen benutzt werden. Die Benutzung von unpassenden Ersatzteilen kann zur Beschädigung des Gerätes führen.

2.4. Umgebungstemperatur

• Das Gerät kann bei einer Umgebungstemperatur von +5^ bis +35^ und bei einer relativen Luftfeuchtigkeit von 20% - 85% (nicht kondensierend) betrieben werden.
  -Im ausgeschalteten Zustand kann der LCD-TV bei -20 °C bis +60 °C gelagert werden.
  Wahren Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (Fernsehgerät, Laufsprecherboxen, Mobiltelefon usw.), um Funktionstörungen zu vermeiden.
  -Ziehen Sie während eines Unwetters oder wenn das Gerät für längerere Zeit nicht benutzt wird den Stecker aus der Steckdose und das Antennenkabel aus der Antennenbuchse.

ACHTUNG!

Beschädigungsgefahr!

Bei großen Temperatur- oder Feuchtgkeitschwankungen kann es durch Kondensation zur Feuchtgkeitsbildung innerhalb des LCD-TVs kommt, die einen elektrischen Kurzschluss verursichen kann.

Warten Sie nach einem Transport des LCD-TVs solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat.

2.5. Sicherheit beim Anschlieben

2.5.1.Stromversorgung

-Auch im deaktivierten Zustand sind Teile des Gerätes unter Spannung. Um die Stromversorgung zu ihrem LCD-TV zu unterbrenen oder das Gerät gänzlich von Spannung frei zu schalten, trennen Sie das Gerät vollständig vom Netz.

DE

FR IT NL

GEFAHR!

Stromschlaggefahr!

Bei geöffnetem Gehäuse besteht Lebensgefahr durch elektrischenSchlag!

• Öffnen Sie nicht das Gehäuse des Geräts. Es enthalt keine zu wartenden Teile.

-Betreiben Sie den LCD-TV nur an geerdeten Steckdosen mit 220 - 240V 50Hz . Wenn Sie sich der Stromversorgung am Aufstellort nicht sicher sind, Fragen Sie bei ihrem Energie-versorger nach.
Die Steckdose muss sich in der Höhe des LCD-TVs befinden und leicht erreichen.
-Um die Stromversorgung zu ihrem Bildschirm zu unterbrechen,ziehen Sie den Netzstecker aus der Steckdose.
-Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um ihren LCD-TV vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.
-Verlegen Sie die Kabel so, dass niemand darauf auftreten oder darüber stolpern kann.
- Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden können.

2.6. Umgang mit Batterien

WARNING! Explosionsgefahr!

Batterien können brennbare Stoffe enthalten und auslaufen, sich stark erhitzen, entzüden oder gar explodieren.

• Vermeiden Sie unsachgemäß Behandlung, um Schäden für Ihr Gerät und ihre Gesundheit zu vermeiden.

Befolgen Sie unbedingt folgende Hinweise:

-Halten Sie Kinder von Batterien fern.
Sollten Batterien verschlucht worden sein,uchen Sie sofort einen Arzt auf.
-Laden Sie Batterien niemals auf (es sei dess, dies ist ausdrücklich angegeben).
- Entladen Sie die Batterien niemals durch hohe Leistungsabgabe.
-Schlieben Sie die Batterien niemals kurz.
-Setzen Sie Batterien niemals übermäßigiger Wärme wie durch Sonnenschein, Feuer oder dergleichen aus!
-Zerlegen oder verformen Sie die Batterien nicht.

Ohre Höhe oder Finger konnten verletzt werden oder Batterieflüssigkeit könnte in ihre Augen oder auf ihre Haut gelangen. Soltte dies passieren, spulen Sie die entsprechenden Stellen mit einer große Menge klaren Wassers unduchen Sie sofort einen Arzt auf.

-Vermeiden Sie starke Stöbe und Erschütterungen.
-Vertauschen Sie niemals die Polarität.

• Achten Sie daraufuf, dass die Pole Plus (+) und Minus (-) korrekt eingesetzt sind, um Kurzschlüsse zu vermeiden.

-Vermischen Sie keine neuen und alten Batterien oder Batterien entsprechenden Typs.

Dies konnte bei ihrem Gerät zu Fehlfunktionen führen. Darüber hinaus wurde sich die schwächere Batterie zu stark entladen.

• Entfernen Sie verbrauchte Batterien sofort aus dem Gerät.

• Entfernen Sie die Batterien aus Ihr Gemät, wenn diese über einen längeren Zeitraum nicht benutzt wird.
  -Ersetzen Sie alle verbrauchten Batterien in einem Gerät gleichzeitig mit neuen Batterien des gleichen Typs.

• Isolieren Sie die Kontakte der Batterien mit einem Klebestreifen, wenn Sie Batterien lagern oder entsorgen wollen.

-Bei Bedarf reinigen Sie die Batterie- und Gerätekontakte vor dem Einlagen.

2.7. Hinweise zur Konformität

Das LCD-TV erhält die Anforderungen der elektromagnetischen Kompatibilität und elektrischen Sicherheit.

Ihr Gerät entspricht den grundlegenden Anforderungen und den relevanten Vorschriften der EMV Richtlinie 2014/30/EU, der Richtlinie für Niederspannungsgeräte 2014/35/EU und der Richtlinie 2011/65/EU (RoHS 2).

Dieses Gerät erfüllt die grundlegenden Anforderungen und relevanten Vorschriften der Öko-Design Richtlinie 2009/125/EG (Verordnung 642/2009).

HINWEIS!

Alle Multimediaerge, die an die entsprechenden Anschlüsse des TV-Gerätes angeschlossen werden, müssen den Anforderungen der Niederspannungsrichtlinie entsprechen.

3. Geräteübersicht

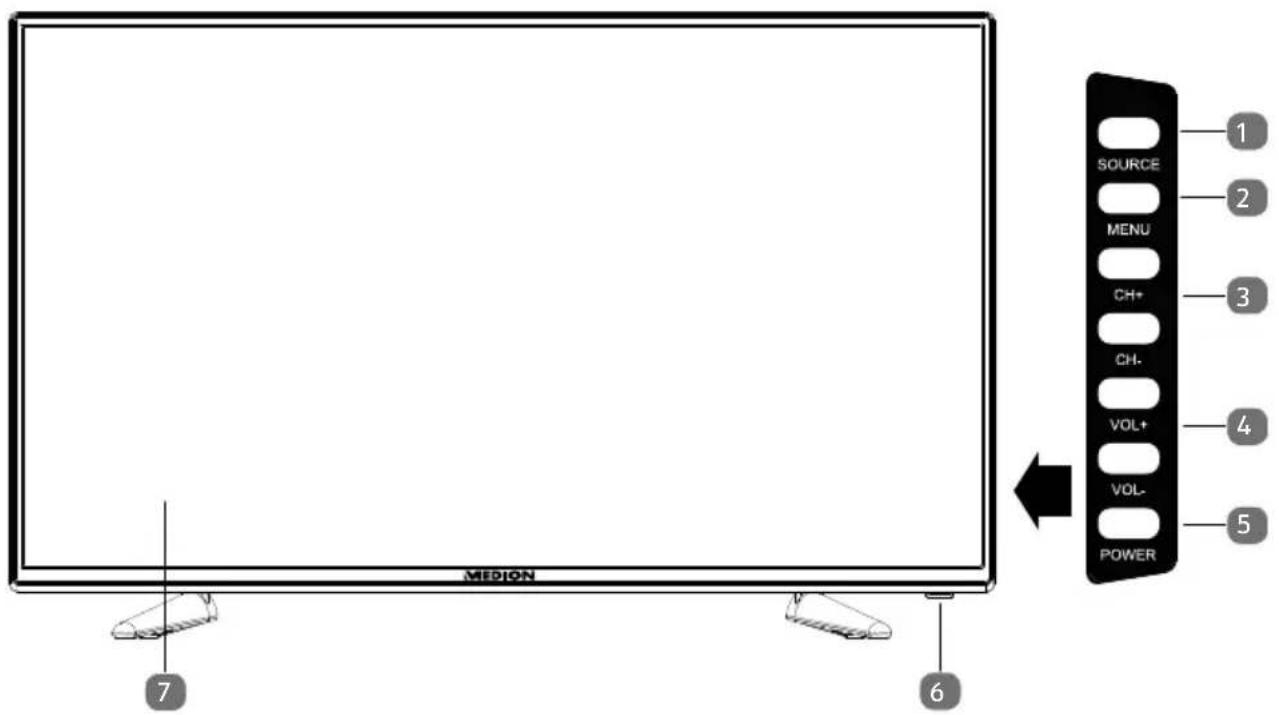

3.1. Vorderseite

HINWEIS!

Beim P15237 (MD 31210) sind die aufgeführten Funktionstaster sichlich links angebracht. Beim P15236 (MD 21444) sind die aufgeführten Funktionstaster auf der unteren Seite angebracht.

1) SOURCE (P15237 (MD 31210): INPUT): Eingabequelle wechseln
2) MENU: das Bildschirm-Menü aufrufen, um Einstellungen an Ihr Gemätvorzunehmen
3) CH + / CH - : ein Programm auswahlen oder im Menu navigieren
4) VOL+/VOL-: die Lautstärke einstellen oder im Menu navigieren
5) POWER (P15236 (MD 21444): STANDBY): Standby Taste: das Geräteinschalten oder in den Bereitschaftsmodus schalten
6) Betriebsanzeige: leuchtet rot auf, wenn sich das Gerät im Standby-Modus befindet.

Leuchtet blau, wenn das Geräteingeschaltet ist.

Infrarot-Sensor: Empfangsfeld für die Infrarot-Signale der Fernbedienung.

7) LCD-Bildschirm

3.2. Rückseite

1) HEADPHONE OUT: Zum Anschluss eines Kopfhörers mit 3,5-mm-Klinkenstecker
2) USB(2.0) 5V DC, Max.500mA: USB-Anschluss zum Anschluss eines externen Speichermediums für die Medienwiedergabe.
3) COMMON INTERFACE (CI+) : Einsatzbuchfach zur Nutzung von Pay-TV-Karten
4) MINI YPBPR:YPbPr-Komponenten-Eingang (mittels des mitgelieferten Cinch-Adapters)
5) MINI AV: Audio-/Video-Eingang (mittels des mitgelieferten Cinch-Adapters)
6) SPDIF COAX OUT: Digitaler Audio-Ausgang (koaxial)
7) HDMI3:HDMI-Anschluss fur Geräte mit HDMI-Ausgang
8) HDMI2: HDMI-Anschluss für Geräte mit HDMI-Ausgang
9) HDM11;HDMI-Anschluss fur Geräte mit HDMI-Ausgang
10) RF: Antennenanschluss (DVB-T/DVB-T2 HD/DVB-C/Analog)
11) LNB IN 13V/18VDC 400mA Max.: Zum Anschluss der Antenna (Satellit)
12) SCART: SCART-Buchse (Eingang)
13) PC AUDIO IN: Audio-Anschluss zur Tonwiedergabe vom PC
14) PC: Anschluss zum Anschluss eines PCs
15) Befestigungslöcher für eine Wandhalterung

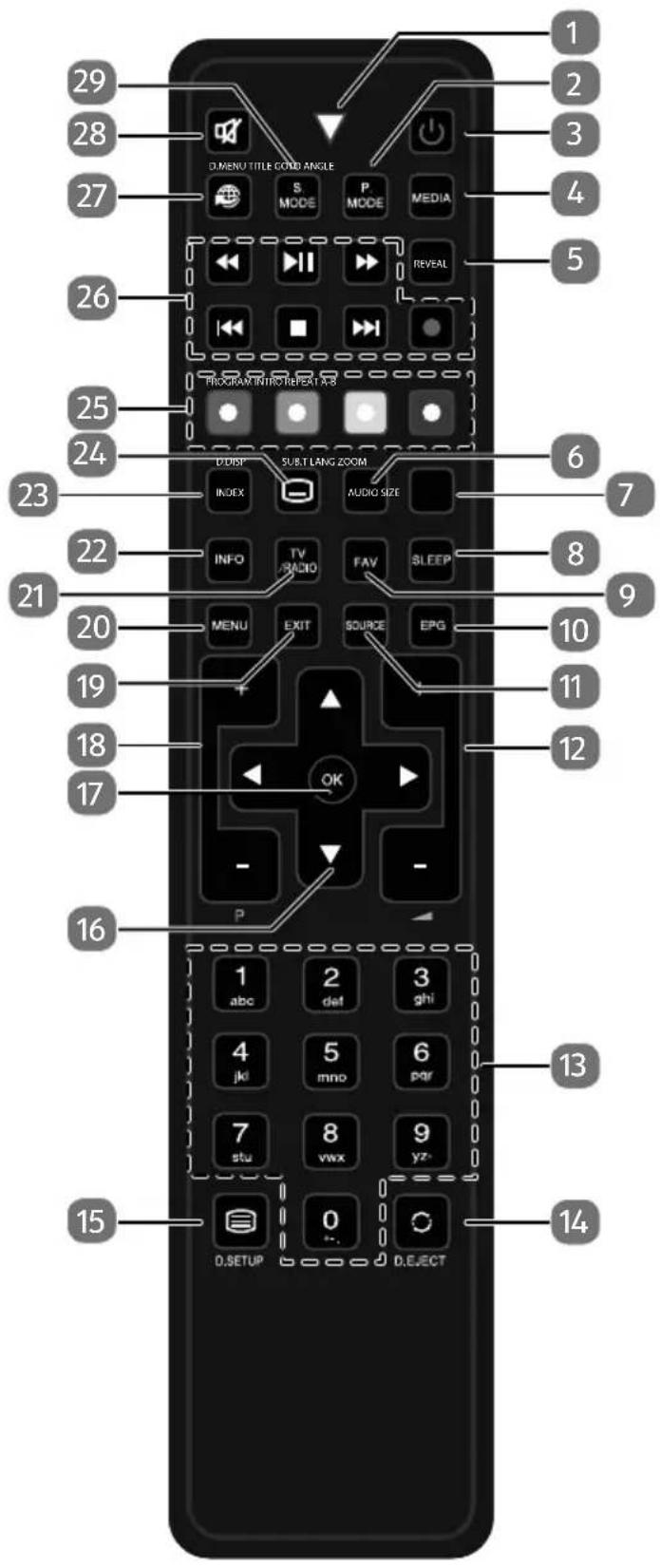

3.3. Fernbedienung

1 Leuchtanzeige zur Bestätigung eines Tastendrucks.
2 P. MODE GOTO	Bildmodus auswahlen Keine Funktion
3	Φ	POWER, d. h. LCD-TV ein-/ausschalten (Standby-Modus ein-/ausschalten).
4 MEDIA ANGLE	Medienbrowser öffnen Keine Funktion
5 REVEAL Videotext	Verborgenen Text anzeigen
6 AUDIO LANG	ATV: Tonnorm Stereo / Mono einstellen. DTV/Satellit: Audiosprachen auswahlen.
7 SIZE ZOOM	Bildformat ändern Videotext:1 x Drücken, obere Häfte vergroßern 2 x Drücken, untere Häfte vergroßern Keine Funktion
8 SLEEP Automatische	Ausschaltfunktion einstellen
9 FAV Favoritenliste aufrufen.
10 EPG Digitale Zeitschrift für Fernsehprogramme und Radiopro-gramme (senderabhängig)
11 SOURCE Eingangssignal angeschlossener Geräte anwahlen
12 Lautärke erhöhen (+) oder verringern (-).
13 Zifferntasten TV:	Programmwahl, Videotext: Seitenwahl
14 ΜEJECT	Vorheriges Fernsehprogramm einstellen Keine Funktion
15 ΜD SETUP	Videotext öffnen; 2 x drücken: transparent stellen; 3 x drücken: schreiben Keine Funktion
16 Richtigungs-tasten	▲	Im Menu nach oben. Videotext: Die{nachste Seite auswahlen.
	▼	Im Menu nach unten. Videotext: Die vorherige Seite auswahlen.
	←	Im Menu nach links. Videotext: Unterseite aufrufen.
	▶	Im Menu nach rechts. Videotext: Unterseite aufrufen.
17 OK In bestimmten	Menü Auswahl bestätigten. Wird auch zum Öffnen der Senderliste benutztz.

DE

FR IT NL

18	+/- Programmwalhltasten
19	EXIT Menu verlasen
20	MENU Menu öffnen und schreiben
21	TV/RADIO DTV/Satellit: zwischen TV- und Radiosendern umschalten
22	INFO Zum Anzeig	en von Informationen, wie aktuelle Programm-numberer und Bildformat
23	INDEXD.DISPL	Videotext: Hauptseite aufrufenKeine Funktion
24	SUB.T	Videotext: Unterseite öffnenDTV/Satellit/Mediabrowser: Untertitelfunktion
25	Farbstaten ROT	[PROGRAM]	für die Benutzung in bestimmen Menüssfern
		GRÜN[INTRO]	für die Benutzung in bestimmen Menüssfern
		GELB[REPEAT]	für die Benutzung in bestimmen Menüssfern Medienbrowser: Wiederholung
		BLAU[A-B]	für die Benutzung in bestimmen Menüssfern Medienbrowser: A-B Wiederholung
26	Tastenzur Bedienungdes Medienbrowsers	«	Schneller Rücklauf
		II	Wiedergabe starten/Wiedergabe unterbrechen
		»	Schneller Vorlauf
		«	Vorheriger Titel/vorheriges Kapitel
		■	Wiedergabe stoppen
		»	Nächster Titel/nächstes Kapitel
		●	Keine Funktion
27	Keine Funktion
28	«	Stummschalten
29	MODED.MENU	Tonmodus auswahlenKeine Funktion

4. Inbetriebnahme

HINWEIS!

Lesen Sie vor der Inbetriebnahmeitte unbedingt das Kapitel „Sicherheitshinweise".

4.1. Auspacken

Wahlen Sie vor dem Auspacken einen geeigneten Platz zum Aufstellen.
- Öffnen Sie den Karton sehr vorsichtig, um eine mögliche Beschädigung des Gerätes zu verhindern. Dies kann passieren, wenn zum Öffnen ein Messer mit einer langen Klinge verwendet wird.
- In der Verpackung befinden sich verschiedene Kleinteile (Batterien, u. a.). Halten Sie diese von Kindern fern, es besteht Verschluckgebung.
- Bewahren Sie das Verpackungsmaterialitte gut auf und benutzen Sie ausschließlich desses, um den Fernseher zu transportieren.

GEFAHR!

Erstickungsgefahr!

Verpackungsfolien können verschlucht oder unsachgemäß benutzt werden,ecausebesteht Erstickungsgefahr!

• Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

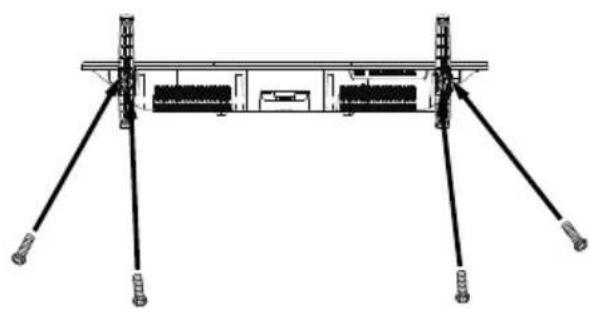

4.2. Montage

Befestigen Sie den Fuß wie in der Zeichnung abgebildet. Führten Sie diesen Schritt vor dem Anschluss des LCD-TVs durch.

P16108 (MD 31212) / P15237 (MD 31210):

4 × ST 4 × 16 (MD31212)

4×ST4×12(MD31210)

P15236 (MD 21444):

4 × M4 × 14

4.3. Batterien in die Fernbedienung einlagen

Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung.
Legen Sie zwei Batterien vom Typ LR03 / AAA / 1,5V in das Batteriefach der Fernbedienung ein. Beachten Sie damit die Polung der Batterien (im Batteriefachboden markiert).
SchlieBen Sie das Batteriefach.

ACHTUNG!

Beschädigungsgefahr!

Die Fernbedienung konnte durch auslaufende Batterien beschädigt werden, wenn Sie sie langere Zeit nicht benutzen!

• Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längerere Zeit nicht benutzt wird.

4.4. Antenne anschließen

Ihr LCD-TV unterstützt entsprechiche Antennensignale. An den Anschluss mit der Bezeichnung RF konnen Sie folgende Bildsignale einspeisen:

• über Analog Kabel / eine Analoge Hausantenne,
• über eine DVB-T/DVB-T2 1 Antenne oder

• über einen DVB-C 1 Anschluss

• Stecken Sie ein Antennenkabel entweder von der Hausantenne / vom analogen Kabelanschluss, von der DVB-T Antenne oder vom DVB-C Anschluss in den Antennenanschluss am LCD-TV.
  An den Anschluss mit der Bezeichnung LNB IN haben Sie zusätzlich noch die Möglichkeit eine digitale Satellitenanlage anzuschreiben.

• Schrauben Sie den F-Stecker eines Koaxialantennenkabels an den Anschluss am LCD-TV fest.

HINWEIS!

Um verschlüsselte/kostenpflichtige Programme empfangen zu können, ist der Einsatz einer entsprechenden Karte erforderlich. Setzen Sie dazu ein CAM-Modul (im Fachhandel erhältlich) in den darauf vorgesehen Schacht an der linken Geräteseite ein (COMMON INTERFACE). In das CAM-Modul stecken Sie anschließend die Karte Ihres Anbieters.

4.5. Common Interface

Wenn Sie kostenpflichtige Kanäle anschauen möchten, müssen Sie sich zuvor bei einem entsprechenden Anbieter anmelden. Nach der Anmeldung erhalten Sie von ihrer Anbieter ein Conditional Access Module (CAM-Modul) und eine spezielle Karte. Hinweise zu den Einstellungen finden Sie in der mit dem Modul geleiferten Dokumentation.

Installieren Sie die CI-Komponenten auf folgende Weise in Ihr Fernsehgerät:

• Setzen Sie zunachst das CAM-Modul in den Steckplatz an der Seite des LCD-TVs ein. Anschließlich stecken Sie die Karte ein.
  Verbinden Sie das Fernsehgerät mit der Stromversorgung, schalten Sie es ein und warten Sie einen Moment, bis die Karte erkannt wird.

HINWEIS!

Beachten Sie, dass Sie das CI Modul nur einsetzen oder hersausnehmen dürfen, wenn sich das Gerät im STANDBY-Modus befindet oder vom Stromnetz getrennt ist.

Das CAM-Modul muss richtig herum eingesetzt werden; falsch herum{lss es sich nicht einschieben. CAM-Modul oder Fernsehgerat konnen beschadigt werden, falls Sie versuchen, das CAM-Modul mit Gewalt einzuschieben.

4.6.Stromversorgunganschlieben

Verbinden Sie den Netzstecker am Gerät mit einer gut erreichbaren Netzsteck-dose 220 - 240V 50Hz

4.7. LCD-TV ein- und ausschalten

Das Gerät befindet sich im Standby-Betrieb, sobald sie den Netzstecker mit der Netzsteckdose verbunden haben.

Um das Gerät einzuschalten, drücken Sie

• an der Fernbedienung: die Standby/Ein-Taste eine Zifferntaste oder eine der P-/+ Tasten;
• am Gerät: die Taste STANDBY.

Mit der Standby/Ein-Taste der Fernbedienung schalten Sie das Gerät wieder in den Standby-Modus. Das Gerät wird bereits ausgeschaltet, aber es wird weiterhin Strom verbraucht.

HINWEIS!

Bei fehlendem Eingangssignal schaltet das Gerät nach fünf Minuten automatisch in den Standby-Modus. Auf dem Bildschirm wird bis dahin ein Countdown-Timer eingeblendet. Diese Funktion steht nicht bei allen Quellen zur Verfügung.

4.8. Sendersuche nach dem ersten Einsatz

Wenn Sie Ihr Gerät zum ersten Mal einschalten, werden Sie durch die ERSTINSTALLATION geführt.

Menüpunkt Einstellung
OSD-SPRACHE	Wählen Sie mit den Richtungstasten die OSD Sprache aus.
LAND	Wählen Sie mit den Richtungstaten das Land aus.

Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie OK.

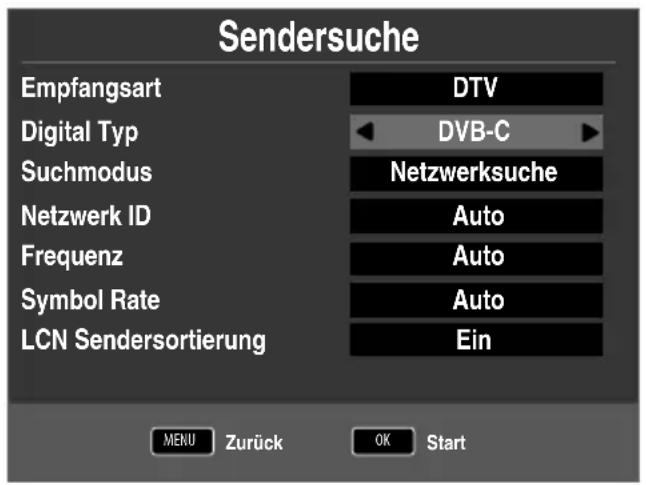

4.8.1. Kabel und Antenne

DE

FR

IT

NL

Menüpunkt Einstellung
EMPFANGSART	Wählen Sie mit den Richtungstasten die Empfangsart: • ATV+DTV (Suche nach analogen und digita- len TV Kanänen); • ATV (Suche nach analogen TV Kanänen); • DTV (Suche nach digitalen TV Kanänen)
DIGITAL TYP	Wählen Sie mit den Richtungstasten die Anschluss- art (DVB-T, DVB-C oder SATELLIT).
SUCHMODUS (nur im Modus DVB-C)	Suchmodus einstellen. Belassen Sie diese Einstel- lung auf NETZWERKSUCHE oder VOLL, wenn sie keine speziellen Einstellungen vorne- men wollen.
NETZWERK ID (nur im Modus DVB-C)	Netzwerk ID einstellen. Standardeinstellung ist AUTO.
FREQUENZ (nur im Modus DVB-C)	Frequenz einstellen. Standardeinstellung ist AUTO. Nur aktiv, wenn im Suchmodus der Eintrag NETZWERKSUCHE gewählt ist.
SYMBOLRATE (nur im Modus DVB-C)	Symbolrate einstellen.
LCN SENDERSORTIE- RUNG	Logical Channel Numbering: Wählen Sie die Ein- stellung EIN, wenn die Sender anhand einer vor- eingestelltten Senderliste sortiert werden sollen (sofern vom Programmanbieter verfügbar)

Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie OK. Der Sendersuchlauf startet daraufhin.

4.8.2. Satellite

Sendersuche

Empfangsart

Digital Typ

Satellite

Suchmodus

Sender Typ

Service Type

Presetliste laden

Satellite Konfiguration

MENU

Zurück

DTV

Satellite

01 HOTBIRD 6,7A,8

Netzwerk

Frei-Verschlusselt

Alle

OK

OK

OK

Start

Menüpunkt Einstellung
EMPFANGSART	Im Satellitenmodus konnen hier keine Einstellungen vorgenommen werden.
DIGITAL TYP	Wählen Sie mit den Richtungstasten die Anschluss-art (DVB-T, DVB-C oder SATELLIT).
SATELLIT	Wählen Sie den Satellit aus, über den der Suchlauf gestartet werden soll.
SUCHMODUS	Suchmodus einstellen. STANDARD: Ein Suchlauf für den gewährten Sa- telliten wird anhand der für diesen Satelliten ge- speicherten Transponderliste durchgeführt. Dies benötigt etwas Zeit. NETZWERKSUCHE: Netzwerksuche aktivie- ren/deaktivieren. BLINDSUCHE: Eine vollständige Sueche des ge- wählten Satelliten wird durchgeführt. Hierbei werden auch neue Transponder berücksichtigt, die nicht in der Transponderliste enthalten sind. Bei der Blindsuche werden zwei Suchdurchläufe durchgeführt. Im ersten werden die Transponder des Satelliten ermittelt, im zweiten die Sender gesucht. Die Blindsuche benötigt die meiste Zeit.
SENDER TYP	Lagen Sie fest, nach welchen Kanälen Sie Su- chen wollen: FREI (freie Kanäle), VER- SCHLUSSET (verschlüsselte Kanäle) oder FREI+VERSCHLUSSET (frei und verschlüss- selte Kanäle).
SERVICE TYP	Kanal Type wählten. DTV:Suche nach digitalen TV-Sendern. RADIO:Suche nach digitalen Radiosenden. ALLE:Suche nach digitalen TV- und Radiosen-dern.
PRESETLISTE LADEN	Die vorinstallierte Senderliste für den Satelliten As-tra 19.2E wird geladen. Diese Suchmodus benö-tigt die geringste Zeit. Wahlen Sie JA aus, um die Senderliste zu laden. Wahlen Sie NEIN, um den Sendersuchlauf zu starten.
SATELLIT KONFIGURATION	Hier können Sie die gleichen Einstellungen vor-nehmen wie im Menu KANAL > SATELLIT KONFIGURATION auf Seite 38.

Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie OK. Der Sendersuchlauf startet daraufhin.

Der Reihe nach wird nun nach den unterschiedlichen Sendungstypen gesucht. Warten Sie das Ende ab. Mit der Taste MENU können Sie dieSuche vorzeitig abbrechen.

HINWEIS!

Die hier beschriebene Erstinstallation entspricht der Option ERSTINSTALLATION im Menu OPTIONEN.

5. Bedienung

5.1. Programmauswahl

Um ein Programm auszuwahlen, drücken Sie entweder eine der Tasten CH + / - (am Gerät) oder P + / - (an der Fernbedienung) oder wahren Sie das Programm über eine Zifferntaste direkt an.
Für eine zwei- oder dreistellige Nummer geben direkt die Ziffern hintereinander ein.
Mit der Taste wahlen Sie das zuletzt wiederergegebene Programm.

5.2.Toneinstellungen

Mit den Lautstärketasten - + (an der Fernbedienung) oder VOL + / - (am Gerät) erhöhen oder verringern Sie die Lautstärke.
Um den Ton ganz aus- und wieder einzuschalten, drücken Sie die Taste Stummschaltung.
Mit der Taste AUDIO wahren Sie die verfügbaren Audio Sprachen (Ton Kanäle) aus. Sofern die aktuelle Sendung den DUAL-Modus unterstützen (z.B. bei zweisprachigen Sendungen), konnen Sie den DUAL- Modus auswahlen.
Mit der Taste S.MODE wahlen Sie zwischen den Tonmodus: STANDARD, MUSIK, FILM, SPORT, PERSONLICH. Die Einstellung PERSONLICH wird im Menu TON > TON PROFIL definiert.

5.3.Bildeinstellungen

Mit der Taste P.MODE wahren Sie zwischen den Bildmodi: DYNAMISCH, STANDARD, MILD, PERSONNICH. Die Einstellung PERSONNICH wird im Menu BILD > BILDEINSTELLUNG definiert.
Abhängig von der Sendung werden Bilder im Format 4:3 oder 16:9 übertragen. Mit der Taste SIZE können Sie das Bildformat anpassen:

AUTOMATISCH (nicht bei ATV verfügbar) Das wiedergegebene Format wird automatisch auf das Eingangssignal eingestellt.
4:3 Zur unverzerrten Dar-stellung eines Bildes im 4:3-Format.
16:9 Zur unverzerrten Dar-stellung eines Bildes im 16:9-Format.

ZOOM 1 Das Bild wird in Stufe 1 in alle Richtungen vergreßert dargestellt.	○○○ ○○○ ○○○
ZOOM 2 Das Bild wird in Stufe 2 weitervergreßert darge-stellt.	○○○ ○○○ ○○○
1:1 (nur bei Component und HDMI): Das Bild wird Pixelgenau dargestellt.	○○○ ○○○ ○○○

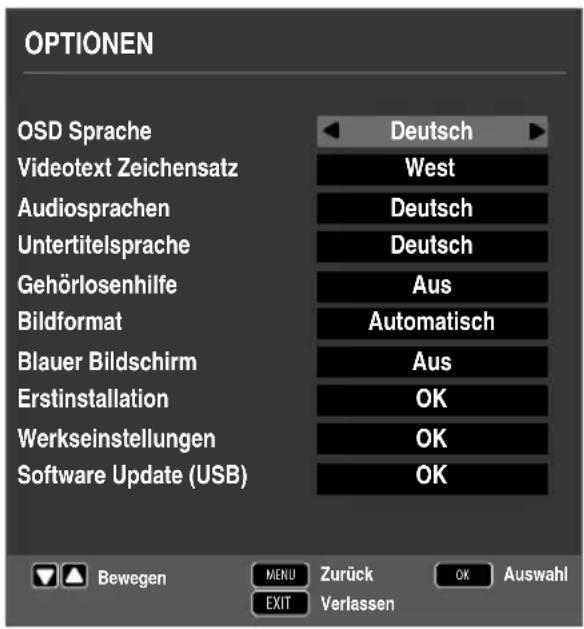

These Einstellung der Bildformate können Sie auch im Menu OPTIONEN > BILDFORMATändern.

HINWEIS!

Bitte beachten Sie, dass je nach eingestellter Bildquelle nicht alle Bildformate zur Verfugung stehen.

5.4. Programminformationen anzeigen setzen

Drücken Sie die Taste INFO, um sich Informationen zum aktuellen Programm anzuzeigen.
Mit den Richtungstaten * konnen Sie durch die Programminformation scrollen.

5.5.FavoriteListenöff nen

Im Menu KANAL > PROGRAMME BEARBEITEN können Sie einzeln Programme in eine Favoritenliste aufnehmen.

Offnen Sie das Menu mit der Taste MENU.
Wahlen Sie im Menüpunkt KANAL den Eintrag PROGRAMME BEARBEITEN und bestätigten Sie mit OK.
Wahlen Sie mit den Richtungstasten den gewünschten Kanal und drücken Sie die Taste FAV, umihn in die Favoritenliste aufzunehmen.
Drucken Sie anschließend die Taste EXIT (oder mehrfach die Taste MENU), um das Menu zu verlassen.
- Wenn Sie bei laufendem Betrieb nun die Taste FAV drücken, öffnet sich die Favoritenliste, in der die zuvor ausgewählten Kanäle angezeigt werden.

Wahlen Sie mit den Richtungstasten ein Programm aus und offen Sie es mit OK.
Mit den Tasten P + / P - kann die Favoritenliste in 10er Schritten bewegt werden.

5.6. Quelle wahlen

Mit der Taste SOURCE (an der Fernbedienung oder am Gerät) rufen Sie die Listeder Quellen auf.

SATELLIT: Digitales Satellitensignal

DTV: Digitaler TV-Betrieb (Digitaler Kabelanschluss, DVB-T, DVB-T2 HD)

ATV: Analoger TV-Betrieb (analoger Kabelanschluss)

AV: Audio-/Video-Eingang an der Seite des Gerätes mittels Adap-ter (AV)

PC: Gerat am PC-Eingang

SCART: Gerät an der SCART-Buchse

COMPONENT: Gerät am YPBPR-Eingang mittels Adapter (YUV)

HDMI: HDMI-Eingang 1

HDMI2: HDMI-Eingang 2

HDMI3: HDMI-Eingang 3

MEDIA: Mediaplayer

Über die Richtungstasten gehen Sie zur gewünschten Quelle.
Bestätigen Sie ihre Wahl mit der Taste OK.

6. Videotext

Videotext ist ein kostenloser Service, der von den meisten Fernsehstationen ausgestraht wird und aktuelle Informationen bezüglich Nachrichten, Wetter, Fernsehprogrammen, Aktienkursen, Untertiteln und anderen Themen bietet.

6.1. Die Bedienung des Videotexts

Zur Bedienung des Videotexts verfügt ihre Fernbedienung spezielle Videotext-Tasten.

Wahlen Sie ein Fernsehprogramm, das Videotext ausstrahlt.

Drücken Sie die Taste einmal, um die Basis-/Indexseite des Videotexts anzuzeigen.
Drucken Sie die Taste erneut, um den Teletext transparent darzustellen (das Fernsehbild erscheint im Hintergrund).
Drucken Sie die Taste erneut, um wieder in den TV-Modus zu wechseln.

6.2. Seiten anwahlen

Geben Sie die gewünschte Videotextseite als dreistellige Nummer direkt mit den Zifferntasten ein.
Die gewährte Seitenzahl wird in der linken oberen Ecke des Bildschirms angezeigt. Der Videotextzahlerucht solange, bis die gewährte Seitennummer gefunden ist.
Mit den Richtungstasten blättern Sie vor und darüber durch die Videotext-seiten.

6.2.1. Farbstaten

Wenn am unteren Bildrand farbige Felder oder Texteinträge eingeblendet sind, konnen Sie diese Inhalte durch Drucken der entsprechenden Farbstaten ROT [PRO-GRAM], GRUN [INTRO], GELB [REPEAT] und BLAU [A-B] direkt anwahlen.

6.2.2. SUB.T ()

Manche Videotextseiten beinhalten Unterheiten. Am unteren Bildrand wird z. B. 1/3 angezeigt. Die Unterheiten werden im Abstand von ca. einer halben Minute nacheinander eingebrendet. Sie können die Unterheiten auch selbst aufrufen, indem Sie die Taste drücken. Über die Richtungstasten * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * \n\n

6.3. Nützliche Videotext-Eigenschaften

6.3.1. INDEX

Mit der Taste INDEX wahlen Sie die Hauptseite des Videotextes aus.

6.3.2. REVEAL

Um verborgene Information, wie z. B. die Lösungen von Ratseln, Puzzle oder Quiz anzuzeigen, drücken Sie einmal auf die Taste REVEAL.
Nochmaliges Drucken der Taste REVEAL verbirgt die Antwerten wieder.

6.3.3. SIZE

These Funktion zeigt die Videotextinformation in doppelter Groß an.

Drucken Sie die Taste SIZE, um die obere Häfte der Seite zu vergroßern.
Drücken Sie erneut die Taste SIZE, um die untere Häfte der Seite vergroßert anzuzeigen.
- Nochmaliges Drucken der Taste SIZE zeigt den Videotext wieder in normaler Höhe.

7. Menüführung

Drücken Sie die Taste MENU, um das OSD zu aktivieren. Am unteren Rand werden die jeweils möglichen Einstellungen angezeigt.
Mit den Richtungstaten wahlen Sie die Optionen aus dem Hauptmenü.
Mit den Richtungstaten wahlen Sie die Optionen aus einem Menu.
Mit der Richtungstaste öffnen Sie ein Untermenü (nicht in jedem Menu vorhanden).
Mit den Richtungstaten stellen Sie einen gewünschten Wert ein oder treffen eine andere Auswahr.
Mit der Taste MENU kommt Sie ins vorige Menu zürück.
Mit der Taste EXIT schreiben Sie das Menu.

Bitte beachten Sie, dass sich das Menu automatisch schliebt, wenn keine Taste gedruckt wird.

Folgende Hauptmenükonnen Sie wahlen

• Menu KANAL
• Menu BILD
• Menu TON
• Menu ZEIT
• Menu SPERREN
• Menu OPTIONEN

HINWEIS!

Aufgrund möglicher technischer Änderungen konnen die hier beschrieben Menus von denen auf Ihrm Bildschirm abweichen. Je nach gewähller Quelle, stehen nicht alle Menus zur Verfugung.

7.1.MENUKanal

KANAL

Automatische Suche

Programmebearbeiten

Signalinformation

CI-Informationen

Satellite Konfiguration

OK

OK

OK

OK

OK

Bewegen

MENU

EXIT

Zurück

Verlassen

Auswahl

Menüpunkt Einstellung
AUTOMATISCHESUCHE	Sollten Sie als Quelle DTV gewählt haben (DVB-T oder DVB-C), stehen folgende Einstellmöglichkeiten zur Verfü-gung:
	LAND	Wählen Sie das gewünschte Land für den Sendersuchlauf.
	EMP-FANGS-ART	Wählen Sie mit den Richtungstosten die Empfangsart: • ATV+DTV (Suche nach analogen und digitalen TV Kanälen); • ATV (Suche nach analogen TV Kanä- len); • DTV (Suche nach digitalen TV Kanä- len)
	DIGITALTYP	Wählen Sie mit den Richtungstosten die Anschlussart (DVB-T oder DVB-C).
	SUCH-MODUS(nur im Mo- dus DVB-C)	Suchmodus einstellen. Belassen Sie die- se Einstellung auf NETZWERKSUCHE oder VOLL, wenn sie keine speziellen Einstellungen vornehmen sollen.
	NETZ-WERK ID(nur im Mo- dus DVB-C)	Netzwerk ID einstellen. Standardeinstel-lung ist AUTO.
	FRE-QUENZ(nur im Mo-dus DVB-C)	Frequenz einstellen. Standardeinstellung ist AUTO.Nur aktiv, wenn im Suchmodus der Ein-trag NETZWERKSUCHE gewählt ist.
	SYM-BOLRA-TE(nur im Mo-dus DVB-C)	Symbolrate einstellen.
	LCNSENDER-SORTIE-RUNG	Logical Channel Numbering: Wahlen Sie die Einstellung EIN, wenn die Sender an-hand einer voreingestelltten Senderliste sortiert werden soll (sofern vom Program-manbieter verfügbar)
	Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie OK. Der Sendersuchlauf startet daraufhin
	Sollten Sie als Quelle SATELLIT gewählt haben, stehen folgende Einstellmöglichkeiten zur Verfügung:
	LAND	Wahlen Sie das gewünschte Land für den Sendersuchlauf.
	SATELLIT	Wahlen Sie den Satellit aus, über den der Suchlauf gestartet werden soll.
	SUCH-MODUS	Suchmodus einstellen.STANDARD: Ein Suchlauf für den gewählten Satelliten wird anhand der für diesen Satelliten gespeicherten Transpon-derliste durchgeführt. Dies benötigt et-was Zeit.NETZWERKSUCHE: Netzwerksuche aktivieren/deaktivieren.BLINDSUCHE: Eine vollständige Su-che des gewählten Satelliten wird durch-geführt. Hierbei werden auch neue Transponder berücksichtigt, die nicht in der Transponderliste enthalten sind. Bei der Blindsuche werden zwei Suchdurchläufe durchgeführt. Im ersten werden die Transponder des Satelliten ermittelt, im zweiten die Sender gesucht. Die Blindsuche benö-tigt die meiste Zeit.

DE

FR

IT

NL

	SENDER TYP	Legen Sie fest, nach welchen Kanänen Sie Suchen wollen: FREI (freie Kanäle), VERSCHLUSSET (verschlüsselte Ka- näle) oder FREI+VERSCHLUSSET (frei und verschlüsselte Kanäle).
	SERVICE TYP	Kanal Type wahren. DTV: Sueche nach digitalen TV-Sendern. RADIO: Sueche nach digitalen Radiosen- dern. ALLE: Sueche nach digitalen TV- und Ra- diosenden.
	PRESET- LISTE LADEN	Die vorinstallierte Senderliste für den Sa- stelliten Astra 19.2E wird geladen. Diese Suchmodus bestehtigt die gingste Zeit. Wahlen Sie JA aus, um die Senderliste zu laden. Wahlen Sie NEIN, um den Sender- suchlauf zu starten.
	Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie OK. Der Sendersuchlauf startet daraufufhin
MANUELLE ANALOG SUCHE (nur im ATV- und DTV- Modus)	Hier konnen Sie eine manuelle Programmierung für ein- zelne analoge Sender durchführren.
	AKTUELLER SENDER	Wahren Sie die Programmnummer, für die Sie die Sueche durchführren wollen.
	FARBSYSTEM	PAL, SECAM, AUTO.
	TONSYSTEM BG	I, DK, L. Für Deutschland ist das Ton-System BG eingestellt.
	FEINABSTIM- MUNG	Führten Sie mit ↓ die Feinabstim- mung durch
	SUCHEN	Starten Sie mit ↓ den Sender- suchlauf
MANUELLE DVB-T SUCHE (nur bei DVB-T)	Hier können Sie eine manuelle Programmierung für ein-zelne Sender im DVB-T Modus durchfuhren, wenn das eingespeiste Signal über Antenne kommt. These Option stehen nur zur Verfügung, wenn zuvor DTV als Eingangsquelle gewählt wurde.
	VHF / UHF	Wählen Sie den zu durchsuchen- den Kanal. Drücken Sie OK, um den Suchlauf zu starten. Die Sig- nalqualität wird anhand eines Bal- kens unterhalb dargestellt.
	DTV	Anzahl der gefundenen digitalen TV-Sender wird angezeigt.
	RADIO	Anzahl der gefundenen digitalen Radiosender wird angezeigt.
	DATEN	Anzahl der gefundenen Datenka- näle wird angezeigt.
MANUELLE DVB-C SUCHE (nur bei DVB-C)	Hier können Sie eine manuelle Programmierung für ein-zelne Sender im DVB-C Modus durchfuhren, wenn das eingespeiste Signal über Kabel kommt. These Option stehen nur zur Verfügung, wenn zuvor DTV als Eingangsquelle gewählt wurde.
	FREQUENZ	Suchfrequenz einstellen mit ◆ oder den Zifferntasten der Fernbe- dienung
	SR	Symbolrate einstellen.
	QAM TYPE	Modulation einstellen.
	DTV	Anzahl der gefundenen digitalen TV-Sender wird angezeigt.
	RADIO	Anzahl der gefundenen digitalen Radiosender wird angezeigt.
	DATEN	Anzahl der gefundenen Datenka- näle wird angezeigt.
PROGRAMME BEARBEITEN	Hier sehen Sie die aktuell gespeicherten Sender. Für je- den Sender können Sie die nachfolgenden Einstellungen vornehen.

DE

FR IT NL

	Löschen Wählen Sie den Sender an, den Sie löschen möchten, und drücken Sie die rote Taste [PROGRAM]. Der mar-kierte Sender wird daraufhin gelöscht. DVB-T/C: Ist die Funktion LCN SENDERSORTIE-RUNG eingeschaltet, werden die Programmnummern beim Senderlöschen mit gelöscht. Um dies zu vermei- den, schalten sie die Funktion unter AUTOMATISCHE SUCHE aus.
	ÄNDERN (nur bei ATV) Wählen Sie den Sender an, den Sie umbenennen möhlen, und drücken Sie die grüne Taste [INTRO]. Nun können Sie den ersten Buchstaben ändern: Über die Richtungstasten ▲ ▼ können Sie im Zeichensatz hoch und runter scrollen. Gehen Sie mit der Richtungstaste ▷ auf den{nachsten Buchstaben usw. Am Ende drücken Sie noch einmal die grüne Taste [INT-RO], um den Namez zu speichern.
	BEWEGEN Wählen Sie den Sender an und drücken Sie die gelbe Taste [REPEAT]. Verschieben Sie den Sender mit ▲ ▼ auf den gewünschten Platz und drücken Sie die gelbe Taste [REPEAT] ein weiteres Mal. Die anderen Sender werden entsprechend mit verschoben. Alternativ können Sie mit den Zifferntasten der Fernbedienung die Pro- grammnummer eingeben, auf die der Sender verscho- ben werden soll. Drücken Sie im Anschluss die Taste OK. Daraufhin wird der Sender auf den gewünschten Pro- gramplatz verschoben.
	SPRINGEN Wählen Sie den Sender an, den Sie beim Durchblättern der Sender über die Tasten P+/- überspringen möchten, und drücken Sie die blaue Taste [A-B]. Der Sender kann weiterhin über die Zifferntasten ange- wählt werden.
	FAV Um einen Sender in eine Favoritenliste abzuspeichern, markieren Sie diesen und drücken die Taste FAV. Die Favoritenlisten rufen Sie über die Tasten der Fernbedie- nung auf.
SIGNALINFORMATION	Hier werden die Signalinformationen des eingestellen Senders angezeigt. These Options steht Ihnen nur im DTV Modus zur Verfü-gung.
CI INFORMATIONEN (CI+)	Wenn Sie kostenpflichtige Kanäle anschauen möchten, müssen Sie sich zuvor bei einem entsprechenden Anbieter anmelden. Nach der Anmeldung erhalten Sie von Ihrem Anbieter ein Conditional Access Module (CA-Modul) und eine spezielle Karte. Hinweise zu den Einstellungenfinden Sie in der mit dem Modul gelieferten Dokumen-tation. Installieren Sie die CI-Komponenten auf folgende Weise in Ihrlem Fernsehgerät: • Schalten Sie das Fernsehgerät aus undziehen Sie der Netzstecker. • Setzen Sie zunachst das CI-Modul in den Steckplatz an der Seite des LCD-TVs ein. Anschließlich steken Sie die Karte ein. HINWEIS! Beachten Sie, dass Sie das CI Modul nur einset-zen oder hereausnehmen dürfen, wenn das Ge-rät vom Stromnetz getrennt ist. ACHTUNG! Beschädigungsgefahr! CI-Modul oder Fernsehgerät kon-nen beschädigt werden, falls Sie versuchen, das CI-Modul mit Gewalt einzuschieben. • Das CI-Modul muss richtig he-rum eingesetzt werden; falsch herum{lasset es sich nicht ein-schieben. • Verbinden Sie das Fernsehgerät mit der Stromversor-gung, schalten Sie es ein und warten Sie einen Mo-ment, bis die Karte erkannt wird. • Bei manchen CAM-Modulen sind zusätzlich einzel Einrichtungsschritte erforderlich, die Sie im Menu CI INFORMATIONEN ausführten können.

DE

FR IT NL

Menüpunkt Einstellung
SATELLIT KONFIGU-RATION(nur DVB-S)	SATELLIT	Wählten Sie den Satelliten aus, für den Sie die Ein-stellungen ändern oder den Suchlauf durchfuh-ren möchten.
		BEARBEITENDrücken Sie die grüne Taste, um den angewähl-ten Satelliten zu bearbeiten.
		SATEL-LITENNAME	Mit Hilfe der eingebrendeten Tas-tatur konnen Sie den Name des Satelliten ändern. Wählten Sie mit den Pfeiltasten die gewünschten Zeichen und bestätigten Sie diese mit der Taste OK . Speichern Sie den neuen Name mit der blau-en Taste.
		LÄNGEN-GRADRICH-TUNG	Mit den Richtungstasten « » wahren Sie die Orbit Position WEST oder EAST.
		LÄNGEN-GRADWINKEL	Mit den Zahlentasten geben Sie die Gradzahl ein.
		BAND	Wählten Sie das gewünschte Fre-quenzband KU oder C.
		NEUDrücken Sie die gelbe Taste, um einen neuen Sa-telliten anzulegen. Die Einstellmöglichkeiten sind hier die selbst, wie unter BEARBEITEN.
		SUCHESDrücken Sie die blaue Taste, um Einstellungen für den Suchlauf vorzunehmen.
		LOSUMCHANWahlen Sie den zu löschemden Satelliten aus der Seite aus und drücken Sie die rote Taste. Bestätti-gen Sie die Abfrage mit J.A.
Menüpunkt Einstellung
	SUCHMODOUS	Suchmodus einstellen.STANDARD: Ein Suchlauf für den gewährten Satelliten wird anhand der für diesen Satelliten gespeicherten Transponderliste durchgeführt. Dies besteht et-was Zeit.NetzWERKSUCHE: Netz- Werksuche aktivieren/deaktivieren.BLINDSUCHE: Eine vollständige Sueche des gewährten Satelliten wird durchgeführt. Hierbei werden auch neue Transponder be-rücksichtigt, die nicht in der Transponderliste enthalten sind. Bei der Blindsuche werden zwei Such-durchläufe durchgeführt. Im ersten werden die Transponder des Satelliten ermittelt, im zweiten die Sender gesucht. Die Blindsuchebenöigt die meiste Zeit..
	SENDERTYP	Legen Sie fest, nach welchen Ka-nalen Sie Suchen wollen: FREI(freie Kanäle), VERSCHLUS-SELT (verschlüsselte Kanäle) oder FREI+VERSCHLUSSELLT(freie und verschlüsselte Kanäle).
	SERVICETYP	Kanal Type wahren.DTV: Sueche nach digitalen TV-Senden.RADIO: Sueche nach digitalen Ra-diosenden.ALLE: Sueche nach digitalen TV-und Radiosenden.
	Drücken Sie die Taste OK, nachdem Sie alle Ein-stellungen vorgenommen haben. Der Suchlaufüber den gewährten Satelliten wird nun gestartet.

DE

FR IT NL

Menüpunkt Einstellung
	TRANS-PONDER	Wechseln Sie mit der Pfeiltaste EPG in die Spal-te TRANSPONDER und wahren Sie mit den Pfeiltasten ▲ ▼ den Transponder aus, über den der Suchlauf gestartet werden soll. Drücken Sie nun die Taste OK, um den betreffenden Trans-ponder mit einem roten Haken zu markieren.
		NEU Drücken Sie die gelbe Taste, um einen neuen Transponder hinzuzufügen. Geben Sie die gefor-derten Werte ein und bestätigen mit OK bzw. drücken EXIT, um abzubrechen.
		FRE-QUENZ Geben Sie über die Zahlentasten die Frequenz ein.
		SR (KS/S) Geben Sie über die Zahlentasten die Symbolrate ein.
		POLARI-TÄT Wahlen Sie mit ↓ > die Polarisati-onsebene.
		LösCHEN Wahlen Sie den zu löschenden Transponder wie oben beschreiben aus der Liste aus und drücken Sie die rote Taste. Bestätigen Sie die Abfrage mit JA.
		BEARBEITEN Die Einstellmöglichkeiten entsprechen denen von NEU.
		SUCHE Die Einstellmöglichkeiten entsprechen denen von SUCHE unter Satllit.
	LNB TYP	Geben Sie hier die Oszilatorfrequenz zu Ihr dem LNB-Typ aus. Als Standard ist 09750/10600 ausgewählt.
		Folgende UNICABLE SETTINGS konnen hier vorgenommen werden.
		IF CHAN-NEL Hier konnen Sie die IF Frequenz ein-stellen
		CENTRE FREQ Hier konnen Sie die Center Frequenz einstellen
		SAT PO-SITION Hier konnen Sie die Satllitenpositi-on einstellen
	LNB VER-SORGUNG	Stellen Sie hier die LNB-Spannung ein.
	22KHZ	Stellen Sie hier ggf. den Tone ein, Standard ist AUTO.
	TONE-BURST	Wenn ihre Satelliten-Anlage ein Tonburst benö-tigt, können Sie hier BURST A oder B einstel-len.
	DISEQC 1.0/1.1	Wenn Sie eine Satelliten-Antenne mit mehreren LNBs bzw. einem DiSEqC-Schalter angeschlossen haben, stellen Sie das gewünschte LNB hier ein.
	MOTOR	Wenn ihre Satelliten- Antenne eine Motorsteue-rung hat, wahren Sie mit ↓ ◆ die gewünschte Di-SEqC-Version aus. Drücken Sie OK, um die An-tennenposition zu definieren.
	Um die Suche zu starten drücken Sie die blaue Taste (SUCHE) und bestätigen Sie mit OK.

DE

FR IT NL

7.2. Menu Bild

Menüpunkt Einstellung
BILDEIN-STELLUNG	Bildmodus wählens: STANDARD, DYNAMISCH, MILD, PERSönLICH. Diese Funktion entspricht der Taste P.MODE. Bei der Einstellung PERSönLICH können Sie KONTRAST, HELLIGKEIT, FARBE, FARBTON und SCHÄRFE selbst einstellen. Bei den anderen Einstellungen sind diese Pa-rameter fest definiert.
KONTRAST	Kontrast verringern bzw. erhöhen (Skala 0 - 100).
HELLIGKEIT	Helligkeit verringern bzw. erhöhen (Skala 0 - 100).
FARBE	Farbe verringern bzw. erhöhen (Skala 0 - 100).
FARBTON	Farbston Einstellungen nur bei NTSC-Empfang verfügbar
SCHRAFE	Scharfe verringern bzw. erhöhen (Skala 0 - 100).
FARBTEM-PERATUR	Farbtemperatur wählens: KALT, NORMAL und WARM.
RAUSCH-UNTERDRUCKUNG	Mit dieser Funktion können Sie das Bildauschen verringern und die Bildqualität bei schwachem Signal verbessern. Wählen Sie zwischen AUS, NIEDRIG, MITTEL, HOCH und STANDARD.
HDMI-MODE	AUTO: Automatische Anpassung des Bildformat an das Ein-gangssignal VIDEO: Format für die Wiedergabe von Videos (Overscan) PC: Format für die Wiedergabe von PC Signalen (1:1 Darstel-lung).

7.3. Menu Ton

DE

FR

IT

NL

Menüpunkt Einstellung
TONMODUS	Audiomodus wählten: STANDARD, MUSIK, FILM, SPORT, PERSönlich. Diese Funktion entspricht der Taste S.MODE.
HÖHEN	Tiefe Frenzen verringern bzw. erhöhen (Skala 0 - 100).
BÄSSE	Hohe Frenzen verringern bzw. erhöhen (Skala 0 - 100).
BALANCE	Stellen Sie die Balance zwischen dem linken und rechten Laufsprecher ein.
AUTOM. LAUTSTärKE	Die Funktion AVL (Automatic Volume Limiting)GLEICH die unterschiedlichen Lautstärken der verschiedenen Sendun-gen aus. Stellen Sie auf AUS, so horen Sie die Originnallaut-stärken. Stellen Sie auf EIN, so horen Sie eine gleichmäßige Lautstärke.
SPDIF MODE	SPDIF Modus einstellen.
AD AUSWAHL	Erzählermodus aktiveren/deaktivieren, sowie Lautstärke ein-stellen. Verfügbar nur im DTV-Modus. Unterstützung abhängig von der Sendung.

7.4.MENUZeit

Menüpunkt Einstellung
UHR	Anzeige der Uhrzeit. Einstellung nicht möglich. These Option steht nur im DTV Modus zur Verfügung.
ZEITZONE	Hierüber konnen Sie die Zeitzone einstellen. These Option steht nur im DTV Modus zur Verfügung.
EINSCHLAF-TIMER	Wählen Sie eine Zeit, nach der sich das Gerät selbstän-dig ausschaltet. Wählen Sie AUS, um die Funktion zu beenden.
AUTOM.ABSCHALTUNG	Stellen Sie hier die Zeit ein, wonach sich der LCD-TV au-tomatisch ausschaltet, wenn keine Bedienung über das Bedienfeld oder der Fernbedienung innerhalb der vor-gegeben Zeitstattgefunden hat. Dies ist eine Funktion die dem Umweltschutz dient.
OSD ZEIT	Hier konnen Sie die Zeit einstellen, nach der das OSD-Menü sich automatisch schreiben.

7.5. Menu Sperren

DE

FR IT NL

Menüpunkt Einstellung
SYSTEM SPERREN	Hierüber schalten Sie die Einstellungen SENDERSPERREN, JUGENDSCHUTZ, TASTENSPERRE und HOTEL MODE frei. Geben Sie damit das Passwort ein. Im Auslieferungszustand: 0000.
KENNWORT SETZEN	Es öffnet sich ein Feld zur Ungabe der Passwörter.
	ALTES PASSWORD EINGEBEN	Geben Sie mit den Zifferntasten das bestehende Passwort ein. Im Auslieferungszustand: 0000.
	NEUES PASSWORD EINGEBEN	Geben Sie ein neues vierstelliges Passwort ein.
	NEUES PASSWORD WIEDER-HOLEN	Geben Sie das neue Password noch mal ein. Das neue Password wird gespeichert
	HINWEIS! Notieren Sie sich das neue Password. Es wird beim Wiederherstellen der Werkseinstellungen nicht zurückgesetzt. Sollten Sie das Passwort vergessen haben, be-nutzen Sie das Master-Passwort „4711".
SENDER SPERREN	Legen Sie hier fest welche Sender gespert werden sollen
JUGENDSCHUTZ	Hier können Sie das Alter wahren. These Option steht nur im DTV Modus zur Verfügung.
TASTENSPERRE	Hierüber schalten Sie die Tastensperre für die Bedienele-mente am LCD-TV ein oder aus. Der LCD-TV kann dann nur über die Fernbedienung bedient werden.
HOTEL MODE	Im Hotelmodus können sie verschiedene Einstellungen vornehmen, um die Nutzung und Bedienung des Gerä-tes zu begrenzen.

7.6.MENUOptionen

Menüpunkt Einstellung
OSD-SPRACHE	Wählen Sie die Sprache des OSD-Menüs. Sie stellt sich un-mittelbar um.
VIDEOTEXT ZEICHENSATZ	Wählen Sie hier den Videotext Zeichensatz: WEST, EAST, RUSSIAN, ARABISCH oder FARSI.
AUDIOSPRA- CHEN	Wird die aktuelle Sendung in mehreren Sprachen ausge- strahlt, so können Sie hier ihre bevorzugte Sprache ein- stellen. Diese wird entsprechend wiedergegeben. Sie， konnen ihre Einstellungen für zwei Sprachen (ERSTE, ZWEITE) vornehmen.
UNTERTITEL- SPRACHE	Wird die aktuelle Sendung mit mehreren Untertitelspra- chen ausgestrahlt, so können Sie hier ihre bevorzugte Sprache einstellen. Diese wird entsprechend wiederge- geben. Sie können ihre Einstellungen für zwei Sprachen (ERSTE, ZWEITE) vornehmen.
GEHÖRLOSEN-HILFE	Wenn der Sender spezielle Audiosignale für Hörgeschädigte überträgt, können Sie die Einstellung auf EIN stellen, um diese Signale zu empfangen.Diese Option steht nur im DTV Modus zur Verfügung.
BILDFORMAT	Stellen Sie hier das Bildformat ein.Diese Funktion entspricht der Taste SIZE
BLAUER BILDSCHIRM	Wenn das LCD-TV kein Signal empfängt, erscheintstatt des „Schnee“ oder des schwarzen Bildes ein blauer Hinter-grund.
ERSTINSTALLATION	Hier konnen Sie das Menu zur Erstinstallation aufrufen.
WERKSEINSTELLUNGEN	Hier konnen Sie das Gerät auf die Werkseinstellung zu-rücksetzen.
SOFTWARE UPDATE (USB)	Hier konnen Sie nach der neuesten Software für den Fern-seheruchen und dieseactualisieren. Das Update dauert einzelments. Unterbrechen Sie den Update-Vorgang nicht, um irreparable Schäden am Gerät zu vermeiden.

DE

FR IT NL

7.6.1. Senderliste

Drücken Sie während des TV-Betriebs die Taste OK, um die SENDERLISTE aufzurufen. Folgende Optionen stehen Ohnen hier zur Verfügung:

Taste Eintrag Funktion
▲▼	Mit diesen Tasten konnen Sie sich abwärts/aufwärtis in der Sender-liste bewegen. Drücken Sie die Taste OK, um auf den aktuell gewählten Sender umzuschalten.
Gelbe Taste [REPEAT] (nur wenn ALLE Sen-der angezeigt werden)	FINDEN	These Option ermitteligt eine Sendersuche über ein Tastenfeld. Geben Sie den Name des gesuch-ten Senders ein, indem Sie mit den Pfeiltasten die gewünschten Zeichen anwahlen und jeweils mit der Taste OK bestätigten. Sobald Sie ein Zeichen eingeben, werden automatisch alle Sender angezeigt, die mit thisem Zeichen beginnen. Wahren Sie im Anschluss den Eintrag OK und bestätigen Sie mit der Taste OK. Das Gerät schaltet nun auf den ersten Sonder der gefundenen Auswahr.
Grüne Taste [INTRO] (nur wenn ALLE Son-der ange-zeigt werden (nur bei Satellit ver-fugbar))	SORTIEREN	Mit dieser Option konnen Sie die Sortierung der Senderliste festlegen: BY DEFAULT: Die Sender werden nach den Standard-Vorgaben sortiert. SORTIEREN NACH FREQUENZ: Die Sender werden nach der Freqenz sortiert. SORTIEREN NACH SERVICE...: Die Sender werden nache dem Namen sortiert. SORTIEREN NACH SATELLITEN...: Die Sender werden nach dem Satellitennamen sortiert. SORTIEREN NACH VERSCHL...: Verschlüsselte und frei Sender werden getrennt voneinan-der sortiert.
CH+/CH-	SEITE AUF / AB	Mit diesen Tasten konnen Sie sich in 10er Schritte durch die einzelnen Seiten der Senderliste be-wegen.
← >	WÄHLEN	Bei DTV und Satellit verfügbar -ALLE: alle Sender werden aufgeführrt; -DTV: nur die digitalen TV-Sender werden aufgeführrt; -RADIO: Nur die Radiosender werden aufgeführrt. - DATEN: Nur die Daten werden aufgeführrt. - HD: Nur die HD-Sender werden aufgeführrt. - FREI: Nur die frei verfügbaren Sender werden aufgeführrt; -VERSCHLUSSELTES PROGRAMM: nur die verschlüsselten Sender werden aufgeführrt; -Satellitenanwahl: Es werden alle Sender aufgeführrt, die vom gewählten Satelliten gesendet werden.

8. Media Player

Wenn Sie einen USB-Datenträger an den LCD-TV anschließen, können Sie Fotos, Musik, Videos oder Text wiedergeben. Wiehe Formate unterstützt werden, erfolnen Sie in den Technischen Daten am Ende dieser Anleitung.

Hinweise zur USB Nutzung

Unter Umständen sind bestimmte Arten von USB-Geräten (MP3-Player) mit dieser LCD-TV nicht kompatibel.
Schlieben Sie das USB-Gerät direkt an.
Benutzen Sie kein separates Kabel, da Kompatibilitätsprobleme entstehen konnen.
Ziehen Sie das USB-Gerät nicht ab, während eine Daten wiedergegeben wird.

ACHTUNG!

Beschädigungsgefahr!

Schnelles und mehrmaliges An- und Abstecken von USB-Geräten ist gefährlich und kann zu physische Schäden am USB-Gerät und besonders am LCD-TV führen.

• Sie sollen insbesondere nicht mehrmals Schnell hintereinander das USB-Gerät ein- und wieder abstecken.

8.1. Zugriff auf den Media Player

Schlieben Sie den USB-Datentrager am seitlichen USB-Anschluss des Gerätes an.
Drucken Sie die Taste SOURCE (an der Fernbedienung oder am Gerät) und wahlen Sie mit die Quelle MEDIA.

Bestätigen Sie mit OK.

Drücken Sie alternativ die Taste MEDIA an der Fernbedienung, um den Media Player zu öffnen.

8.2. Hauptmenu des Media Players

Nachdem Sie wie oben beschreiben über USB auf den Media Player zugegriffen haben, gelangen Sie in das Hauptmenu.

Die nachstehenden Auswahlmöglichkeiten stehen Ihnen zur Verfügung:

• FOTO - zur Wiedergabe von Fotodateien
  -MUSIK-zur Wiedergaben vom Musikdateien
• FILM - zur Wiedergabe vom Videodateien
• TEXT - zur Wiedergabe von Textdateien

Wahlen Sie mit das entsprechende Menu und bestätigen mit OK.
Wahlen Sie nun die Quelle, von dem Sie die Dateien abspielen möchten (z. B. USB-Stick oder eine Festplatte).

Im Menu der jeweiligen Medien FOTO, MUSIK, FILM, TEXT können Sie mit der roten Taste ein Objektlöschen.

Um den Media Player zu verlassen, drücken Sie die Taste SOURCE (an der Fernbedienung oder am Gerät) und wahlen Sie eine andere Quelle, oder drücken Sie EXIT um zur zuvor genutzten Quelle zurück zukehren.

8.3. Fotos anzeigen

Wenn Sie FOTO aus dem Hauptmenu wahren, werden die verfügbaren Bilddateien gefiltert und am Bildschirm dargestellt.

Befindensich mehrere Ordner auf demDatentrager, wahlen Sie mit zunachst den Ordner und offen Sieihn mit OK.
Wahlen Sie mit das gewünschte Foto aus, um es anzuzeigen. Drücken Sie OK, um das Foto anzuzeigen.
Mit der Taste OK konnen Sie weitere Optionen auswahlen. Bestätigen Sie eine Option jeweils mit OK.

• PLAY/PAUSE: Starten/Unterbrechen Sie die Diashow aller Fotos.
  VORHERIGES/NACHSTES: Voriges/nachstes Bild anzeigen.

-STOP: Wiedergabe der Diashow stoppen.

WIEDERH. ALLE: Stellen Sie eine Wiederholung der Diashow ein
- MUSIK: Hintergrundmusik ein-/ausschalten
- PLAYLISTE: Zeigt die Wiedergabeliste der Bilder an
- INFO.: Zeigt Informationen zum angezeigten Bild an

—DREHEN /Dreht das gewählte Bild um 90 Grad gegen/im Uhrzeiger-sinn

• ZOOM IN/OUT: Vergroßert/verkleinert das angezeigte Bild
• BEWEGEN: Haben Sie zuvor mit der Zoom-Funktion die Darstellung vergrößert, können Sie mit den Richtungstasten die nicht sightbaren Bereiche anwahlen.

Zur Wiedergabe der Dateien konnen Sie außerdem die Medientasten auf der Fernbedienung verwenden.
Drucken Sie die Taste EXIT, um zum vorhergehenden Menu zurückzukehren

8.4. Musik wiedergeben

Wenn Sie MUSIK aus dem Hauptmenu wahren, werden die verfügbaren Musikdaten gefiltert und am Bildschirm dargestellt.

Befindensich mehrere Ordner auf demDatentrager, wahlen Sie mit zunachst den Ordner und offen Sie ihn mit OK.
Wahlen Sie mit das gewünschte Musikstück aus, um es wiederzuben. Drücken Sie OK, um das Stück zu starten.
Mit der Taste OK konnen Sie weitere Optionen auswahlen. Bestätigen Sie eine Option jeweils mit OK.

• PLAY/PAUSE: Starten/Unterbrechen Sie die Wiedergabe des Musiktücks
  -FB/FF: Schneller Rücklauf/Vorlauf
  VORHERIGES/NACHSTES:Voriges/nachstes Musiktück wiedergeben
  STOP: Wiedergabe des Musiktücks stoppen
• WIEDERH. ALLE: Stellen Sie eine Wiederholung der Titel ein
• STUMM: Stummschalten der Wiedergabe
• PLAYLISTE: Zeigt die Wiedergabeliste der Musiktitel an
• INFO.: Zeigt Informationen zum angezeigten Titel an
• GEHE ZU: Titel zu einem bestimmten Zeitpunkt starten

Zur Wiedergabe der Dateien konnen Sie außerdem die Medientasten auf der Fernbedienung verwenden.
Drucken Sie die Taste EXIT, um zum vorhergehenden Menu zurückzukehren.

8.5. Videos wiedergeben

Wenn Sie FILM aus dem Hauptmenü wahren, werden die verfügbaren Videodateien gefiltert und am Bildschirm dargestellt.

Befindensich mehrere Ordner auf demDatentrager, wahlen Sie mit zunachst den Ordner und offen Sieihn mit OK.
Wahlen Sie mit das gewünschte Video aus, um es wiederzugeben. Drucken Sie OK, um das Video zu starten.
Mit der Taste OK konnen Sie weitere Optionen auswahlen. Bestätigen Sie eine Option jeweils mit OK.

• PLAY/PAUSE: Starten/Unterbrechen Sie die Wiedergabe des Videos.
  -FB/FF: Schneller Rücklauf/Vorlauf
  VORHERIGES/NACHSTES: Voriges/nachstes Video anzeigen
  -STOP: Wiedergabe des Videos stoppen
• CHARSET: Textformat für Untertitel einstellen
• WIEDERH. ALLE: Stellen Sie eine Wiederholung der Videos ein.
• SETZE A: Wiederholt ein Video innerhalb eines bestimmten Abschnittes
• PLAYLISTE: Zeigt die Wiedergabeliste der Videos an
• INFO.: Zeigt Informationen zur angezeigten Videodatei an

-ZEITLUPE:Zeitlupendarstellung

• SCHRITT VOR: Schrittweise Wiedergabe
• GEHE ZU: Video zu einem bestimmten Zeitpunkt starten
• ZOOM IN/OUT: Vergroßert/verkleinert das angezeigte Bild

-BILDFORMAT: Bildformatändern

• BEWEGEN: Haben Sie zuvor mit der Zoom-Funktion die Darstellung vergrößert, können Sie mit den Richtungstasten die nicht sightbaren Bereiche anwahlen.

Zur Wiedergabe der Dateien konnen Sie außer dem die Medientasten auf der Fernbedienung verwenden.
Drucken Sie die Taste EXIT, um zum vorhergehenden Menu zurückzukehren.

8.6. Text wiedergeben

Wenn Sie TEXT aus dem Hauptmenü wahren, werden die verfügbaren Dateien gefiltert und am Bildschirm dargestellt.

Befindensich mehrere Ordner auf demDatentrager, wahlen Sie mit zunachst den Ordner und offen Sieihn mit OK.
Wahlen Sie mit den gewünschten Text aus, um ihn darzustellen. Drucken Sie OK, um den Text darzustellen.
Mit den Tasten * können Sie im Dokument vor- und zurückblättern.
Drucken Sie die Taste EXIT, um zum vorhergehenden Menu zurückzukehren.

9. EPG - Programmführer

Mit der Taste EPG öffnen Sie das „elektronische TV-Programm".

In der Tabelle sehen Sie die aktuelle sowie die{nachste Sendung fur die verfügbaren Sender.

Drucken Sie die Taste EPG, um den Programmfuhrer zu öffnen.
Wahlen Sie mit einen Sender aus.
Blättern Si mit bzw. durch die Sendungen.

HINWEIS!

Die angezeigten Programminformationen werden von den Sendeanstalten erstellt. Falls keine Programminformation dargestellt wird, ist dies kein Fehler Ihres LCD-TVs.

Die folgende Tabelle zeigt die Optionen für den PROGRAMMfuHRER:

Taste Eintrag Funktion
Grüne Taste [INTRO]	ERINNERN	Nimmt die ausgewählte Sendung in den Zeit-plan auf. Sobald der programmierte Zeitpunkt erreicht wird, schaltet das Gerät automatisch auf die programmierte Sendung um. Eine Erinnerung der aktuellen Sendung ist nicht möglich. Wählen Sie hier zwischen eineromaligen (A), einer täglichen (D) oder einer wöchentlichen (W) Erinnerung. Bei der Einstellung wird zum programmierten Zeitpunkt eine Erinnerung eingebrendet, ohne dass automatisch umgeschaltet wird.
Gelbe Taste [REPEAT]	LETZTER TAG	Das Programm des vorherigen Tages wird auf-gerufen. Dies ist nur bis zum aktuellen Tag möglich. Das Programm der Vergangenheit wird nicht angezeigt.
Blaue Taste [A-B]	NÄCHSTER TAG	Das Programm des{nachsten Tages wird aufge-rufen.
▲▼▲	BEWEGEN	Mit den Richtungstaten bewegen Sie sich innerhalb des Programmführers.
INFO	DETAILS	Zeigt eine detailierte Beschreibung der mar-kierenien Sendung (falls verfügbar). Drücken Sie die Taste noch einmal, um die Be-schreibung auszublenden.
EXIT	VERLASSEN	Verlassen Sie den Programmführung.

10. Problembehebung

Fehler Maßnahme
Es erscheint kein Bild und es ist kein Ton zu horen.	Überprüfen Sie, ob das Netzkabel richtig an der Steckdose angeschlossen ist. Überprüfen Sie, ob der Signalempfang auf TV eingestellt ist.
Es erscheint kein Bild von AV.	Überprüfen Sie, ob Kontrast und Helligkeit korrekt einge-stellt sind. Überprüfen Sie, ob alle externen Geräte korrekt ange-schlossen sind. Überprüfen Sie, ob die richtige AV-Quelle angewählt ist.
Es ist kein Ton zu horen.	Vergewissern Sie sich, dass die Lautstärke nicht auf Min-max stehen. Vergewissern Sie sich, dass die Stummschaltung nicht ak-tiviert ist. Drücken Sie dazu die Taste oben links auf der Fernbedienung mit dem durchgestruchenen Lautspre-chersymbol. Prüfen Sie, ob ein Kopfhörer angeschlossen ist. Haben Sie einen Sat-Receiver oder DVD-Player über einen Scartkabel am Fernseher angeschlossen, prüfen Sie, ob das Kabel fest in der Scartbuchse sitzt.
Es gibt kein Bild oder keinen Ton. Es sind aber Ge-räusahe zu horen.	Der Empfang ist möglicherweise schlecht. Kontrollieren Sie, ob die Antenne angeschlossen ist.
Das Bild ist nicht deutlich.	Der Empfang ist möglicherweise schlecht. Kontrollieren Sie, ob die Antenne angeschlossen ist.
Das Bild ist zu hell oder zu dunkel.	Überprüfen Sie die Einstellungen von Kontrast und Hel-ligkeit.
Das Bild ist nicht scharf.	Der Empfang ist möglicherweise schlecht. Kontrollieren Sie, ob die Antenne angeschlossen ist. Überprüfen Sie die Einstellungen der Scharfe und Rauschreduktion im Menu BILD.
Es erscheint ein Doppel- oder Dreifachbild.	Kontrollieren Sie, ob die Antenne richtig ausgerichtet ist. Es gibt möglicherweise von Bergen oder Gebäuden re-flektierte Wellen.
Das Bild ist ge-punktet.	Es liegen möglicherweise Interferenzen von Autos, Zü-gen, Leitungen, Neonleuchten, etc. vor. Es Besteht möglicherweise eine Interferenz zwischen dem Antennen- und Stromkabel. Legen Sie die Kabel wei-ter auseinander.
Es erscheinen Streifen am Bildschirm oder die Farben verblas-gen.	Liegt eine Interferenz von einem anderen Gerät vor? Übertragungsantennen von Radiostationen oder Anten-nen von Funkamateuren und tragbare Telefon konnen auch Interferenzen verursachen.Betreiben Sie das Gerät so welt weg wie möglich von dem Gerät, das die Interferenz möglicherweise verur-sacht.
Die Bedienknöppe am Gerät faktio-nieren nicht	Eventuell ist die Kindersicherung aktiviert.
Die Fernbedie-nung faktioniert nicht.	Überprüfen Sie, ob die Batterien in der Fernbedienung geladen und richtig eingelegt sind.Vergewissem Sie sich, dass das Sensorfenster nicht star-ker Lichteinstrahlung ausgesetzt ist.
TV-Gerät schaltet sich aus	Prüfen Sie, ob unter ZEIT die automatische TV Abschal-tung aktiviert ist (s. Seite 44).

DE

FR IT NL

10.1. Benötigen Sie weitere Unterstützung?

Wenn die Vorschläge in den vorangegangenen Abschnitten Ihr Problem nicht behoben haben, erhöhen Sieitte Kontakt mit uns auf. Sie wurden uns sehr halten, wenn Sie uns folgende Informationen zur Verfugung stellen:

• Welche externen Geräte sind angeschlossen?
• Welche Meldungen erschinen auf dem Bildschirm?
• Bei welchem Bedienungsschnitt ist das Problem aufgetreten?

• Falls Sie einen PC and das Gerät angeschlossen haben:

• Wie sieht ihre Rechnerkonfiguration aus?

• Welche Software haben Sie beim Auftreten des Fehlers verwendet?

• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?

• Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.

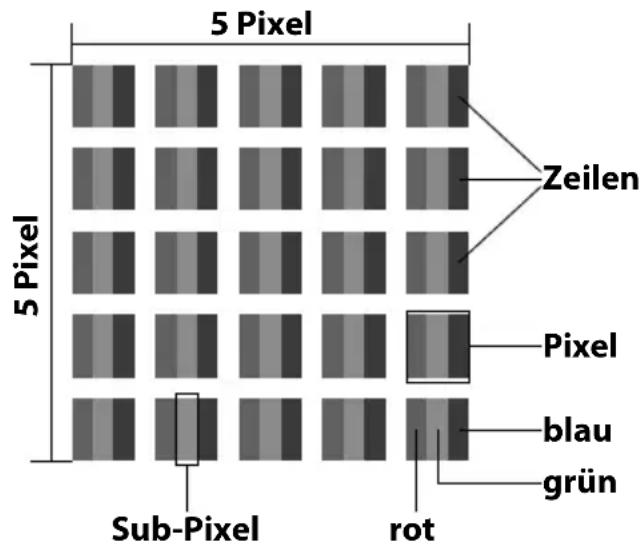

10.2. Pixelfehler bei LCD-TVs

Trotz modernster Fertigung kann es auf Grund der hochkomplexen Technik in seltenen Fälle zu Ausfallen von einzelnen oder mehreren Leuchtpunkten kommt.

Bei Aktiv Matrix TFTs mit einer Aufösung von 1366 x 768 Pixel / 1920 x 1080 Pixel (P16108 (MD 31212)), welche sich aus je drei Sub-Pixel (Rot, Grün, Blau) zusammen insgesamt ca. 3,1 Mio. / 6,2 Mio. (P16108 (MD 31212)) Ansteuerelemente zum Einsatz. Aufgrund dieser sehr ho

hen Anzahl von Transistoren und des damit verbundenen außerst komplexen Fertigungsprozesses kann es vereinzt zu einem Ausfall oder zur fällschlichen Ansteuerung von Pixel bzw. einzelnen Sub-Pixel kommt.

Pixelfehler-klasse	Fehlertype 1 ständig leuch- ender Pixel	Fehlertype 2 ständig schwar- zer Pixel	Fehlertype 3 defekter Subpixel leuchtend schwarz
0	0	0
I	1	1	1	1
			0	3
				5
II 2 2 5			5-n*	0
			0	2xn*
				10
III 5 15 50			50-n*	0
			0	2xn*
				100
IV 50	150	500	500-n*	0
			0	2xn*
				1000

0

2

$$ n ^ {*} = 1, 5 $$

Die erlaubte Anzahl von Fehlern der o. g. Typen in jeder Fehlerklasse bezieht sich auf eine Million Pixel und muss entsprechend der physikalischen Auflösung der Displays umgerechnet werden.

Ihr Gerät entspricht der europäischen Norm ISO 9241-307 Klasse II (Pixelfehlerklasse).

10.3. Reinigung

Die Lebensdauer des LCD-TVs konnen Sie durch folgende Maßnahmen verlangern:

WARNING! Stromschlaggefahr!

Bei geöffnetem Gehäuse besteht Lebensgefahr durch elektrischen Schlag!

• Öffnen Sie nicht das Gehäuse des Geräts. Es enthalt keine zu wartenden Teile.

• Auf der Hochglanzpolierung befinden sich Schutzfolien, um das Fernsehgerät vor Kratzern zu schützen. Ziehen Sie die Folien ab, nachdem Sie das TV-Gerät korrekt aufgestellt haben.

• Falls die Hochglanzpolierung schmutzig wird, wischen Sie zunachst den Staub ab. Wischen Sie dann sanft mit einem Reinigungstuch nach. Wenn Sie nicht erst den Staub abwischen, oder Sie die Hochglanzpolierung zu stark abwischen, können die Hochglanzpolierung zerkratzt werden.
• Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.
• Reinigen Sie den Bildschirm mit einem weichen, fusselfreien Tuch.
• Achten Sie daraufauf, dass keine Wassertröpfchen auf dem LCD-TV zurückbleiben. Wasser kann dauerhafte Verfärbungen verursichen.
• Um Schäden am Gerät zu vermeiden,arf keinesfalls Wasser ins Geräteinnere gelangen.
• Setzen Sie den Bildschirm weder grellem Sonnenlicht noch ultravioletter Strahlung aus.
  -itte bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich这些东西, um den LCD-TV zu transportieren.

WARNING! Stromschlaggefahr!

Bei Berührung von in dem Gerät befindlichen Teilen besteht Stromschlaggefahr.

Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel!

11. Entsorgung

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführrt werden können.

Gerät

Altgeräte)dürfen nicht im normalen Hausmüll entsorgt werden. Entspruchend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführrt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab. Wenden Sie sich für ähnere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder ihreCOMMUNALE Verwaltung.

Batterien

Verbrauchte Batterien gehören nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

12. Technische Daten

LCD-TV P15236 (MD 21444)		MEDION*
Gerätebezeichnung P15236 (MD 21444)
Bildschirmgroße 69,9 cm (27,5") LCD; 16:9-Display
Leistungsaufnahme: max. 40 Watt
Leistungsaufnahme Standby < 0,50 W
Ausgangsleistung Laufsprecher 2 x 8 W RMS
Physikalische Auflösung 1366 x 768
TV-System Pal B/G, D/K, I; Secam L,L'
Programmplätze 199 (ATV), 6.000 (DTV)

LCD-TV P15237 (MD 31210)		MEDION*
Gerätebezeichnung P15237 (MD 31210)
Bildschirmgroße 80 cm (31,5") LCD; 16:9-Display
Leistungsaufnahme: max. 50 Watt
Leistungsaufnahme Standby < 0,50 W
Ausgangsleistung Laufsprecher 2 x 8 W RMS
Physikalische Auflösung 1366 x 768
TV-System Pal B/G, D/K, I; Secam L,L'
Programmplätze 199 (ATV), 6.000 (DTV)

LCD-TV P16108 (MD 31212)		MEDION*
Gerätebezeichnung P16108 (MD 31212)
Bildschirmgroße 101,6 cm (40") LCD; 16:9-Display
Leistungsaufnahme: max. 70 Watt
Leistungsaufnahme Standby < 0,50 W
Ausgangsleistung Laufsprecher 2 x 8 W RMS
Physikalische Auflösung 1920 x 1080
TV-System Pal B/G, D/K, I; Secam L,L'
Programmplätze 199 (ATV), 6.000 (DTV)

Kanäle
	VHF (Band I/III)
	UHF (BAND U)
	HYPERBAND
	KABEL-TV (S1-S20) / (S21-S41)
	DVB-T / DVB-T2 HD (H.265)
	DVB-C
	DVB-S2
Anschlüsse
	Antennenanschluss (analog TV, DVB-T oder DVB-C)
	Satellitenanschluss
	1 x USB Anschluss
	Common Interface (CI+) Slot
	Video
	3 x HDMI In mit HDCP-Entschlüsselung
	1 x SCART
	1 x VGA (15 Pin D-Sub)
	AV In (Adapter 3,5 mm Klinke auf Cinch)
	YPbPr In (YUV) (Adapter 3,5 mm Klinke auf Cinch)
	Audio
	Stereo Audio In für AV, YPbPr (YUV) (Adapter 3,5 mm Klinke auf Cinch)
	PC Audio In (3,5 mm Klinke)
	Kopfhörerausgang (3,5 mm Klinke)
	Digital Audio Out (SPDIF) (koaxial)

Laufwerke / Speichermedien
Laufwerke USB, Common Interface
Unterstützte Formate über USB2	Foto: BMP, JPG, JPEG, PNG
	Musik: MP3, FLAC, OGG
	Film: AVI, MKV, MP4, MPEG 1/2/4, MOV, TS, VOB, Xvid, 3GP
	Text: TXT
Kapazitätsgrößen USB max. 1 TB

Fernbedienung
Übertragungsart Infrarot
LED-Klasse 1
Batteryp 2 x 1,5V AAA

Umgebungstemperaturen
Zulässige Umgebungstemperatur	+5 °C - +35 °C
Zulässige relative Luftfeuchtigkeit	20 % - 85 %
Abmessungen / Gewichtete P15236 (MD 21444)
Abmessungen ohne Fuß(В x H x T)	ca. 644 x 395 x 85 mm
Abmessungen mit Fuß(B x H x T)	ca. 644 x 438 x 181 mm
Gewicht ohne Fuß ca. 3,6 kg
Gewicht mit Fuß ca. 3,7 kg
Wandmontage Vesa Standard, Lochstand 200 x 100 mm

Abmessungen / Gewichtete P15237 (MD 31210)
Abmessungen ohne Fuß(В x H x T)	ca. 731 x 431 x 95 mm
Abmessungen mit Fuß(B x H x T)	ca. 731 x 469 x 200 mm
Gewicht ohne Fuß ca. 4,3 kg
Gewicht mit Fuß ca. 4,4 kg
Wandmontage Vesa Standard, Lochstand 100 x 100 mm

Abmessungen / Gewichtete P16108 (MD 31212)
Abmessungen ohne Fuß(В x H x T)	ca. 914 x 545 x 95 mm
Abmessungen mit Fuß(B x H x T)	ca. 914 x 583 x 257 mm
Gewicht ohne Fuß ca. 6,7 kg
Gewicht mit Fuß ca. 6,9 kg
Wandmontage Vesa Standard, Lochstand 200 x 200 mm

CE

Schutzklasse II Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchgehend doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben. Das Gehäuse eines isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Iso-lierung bilden.

12.1. Produktdatenblatt P16108 (MD 31212)

Gemäß Verordnung 1062/2010

Leistungsaufnahme Standby: 0,45 W

Leistungsaufnahme im Aus-Zustand: ---

Physikalische Auflösung: 1920 x 1080

12.2. Produktdatenblatt P15237 (MD 31210)

Gemäß Verordnung 1062/2010

Leistungsaufnahme Standby: 0,45 W

Leistungsaufnahme im Aus-Zustand: ---

Physikalische Auflösung: 1366 x 768

DE

FR

IT

NL

12.3. Produktdatenblatt P15236 (MD 21444)

Gemäß Verordnung 1062/2010

Leistungsaufnahme Standby: 0,45 W

Leistungsaufnahme im Aus-Zustand: ---

Physikalische Auflösung: 1366 x 768

13. Impressum

Copyright © 2016

Stand: 14. März 2017, 9:04 vorm.

Alle Rechte vorbehalten.

These Bedienungsanleitung ist urheberrechtlich geschützt.

Vervielfaltung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Das Copyright liegt bei der Firma:

Medion AG

Am Zehnhof 77

45307 Essen

Deutschland

Technische und optische Änderungen sowie Druckfehler vorbehalten.

Die Bedienungsanleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal zum Download zur Verfügung.

Sie können auch den unter stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

URL QR Code
DE www.medion.com/de/service/start/
AT www.medion.com/at/service/start/
BE www.medion.com/be/de/service/start/
CH www.medion.com/ch/de/service/start/
LUX www.medion.com/lu/de/

14. Index

A

Anschlieben 11

Antenne 22

Stromversorgung. 22

Antenne 21

Aufstellort 8

Aufstellungsord. 8

B

Batterien 12, 20, 58

Bedienung 26

Betriebssicherheit 6

Bildeinstellungen 26

C

Common Interface 21

E

Erstinstallation 22,47

F

Farbstaten 29

Favoritenliste 27

Fehler 54

Fernbedienung 16

G

Geräteübersicht 14

Rückseite 15

Vorderseite 14

H

Hinweise zur Konformität 13

1

Inbetriebnahme. 19

Infos anzeigen 27

L

Lieferumfang. 5

M

Media Player 49

Menu

Bild 42

Kanal. 32

Optionen 46

Sperren 45

Ton. 43

Zeit 44

Montage 20

P

Pixelfehler. 56

Problembehebung 54

Produktdatenblatt 62,63

Programmausbahl 26

Programmfuhrer. 53

Q

Quelle wahlen 28

R

Reinigung 57

Reparatur. 9

s

Satellit 24

Satellitensystem

Satellit 38

Transponder. 40

Satellit Konfiguration 25

Senderliste 47

Sicherheitshinweise. 6

Anschlieben 11

Aufstellungsord. 8

Betriebssicherheit. 6

Stromversorgung. 11

Stallit Konfiguration 38

Störung 54

Stromversorgung 11

Stromversorgung anschließen 22

T

Technische Daten 59

Toneinstellungen 26

U

Umgebungstemperatur. 10

USB 49

DE

FR

IT

NL

Sommaire

DE

12. Technische gegevens 58

12.1. Productgegevensblad P16108 (MD 31212) 61
12.2. Productgegevensblad P15237 (MD 31210) 62
12.3. Productgegevensblad P15236 (MD 21444) 63

13. Colofon 64

14. Index 65

8.5. Video's aufspelen

12. Technische gegevens

Icd-tv P15236 (MD 21444)		MEDION*
Apparaataanduiding: P15236 (MD 21444)
Beeldschermafmetingen 69,9 cm	(27,5") lcd; 16:9 scherm
Opgenomen vermogen: max. 40	Watt
Opgenomen vermogen in stand-by	< 0,50 W
Uitgangsvermogen luidsprekers 2	x 8 W RMS
Fysieke resolutie 1366 x 768
Tv-systeem Pal B/G, D/K, I; Secam	L,L'
Zendergeheugens 199 (ATV), 6.000 (DTV)

Icd-tv P15237 (MD 31210)	MEDION*
Apparaataanduiding: P15237 (MD 31210)
Beeldschermafetingen 80 cm (3	1,5") lcd; 16:9 scherm
Opgenomen vermogen: max. 50	Watt
Opgenomen vermogen in stand-by	< 0,50 W
Uitgangsvermogen luidsprekers 2 x 8 W RMS
Fysieke resolutie 1366 x 768
Tv-systeem Pal B/G, D/K, I; Secam	L,L'
Zendergeheugens 199 (ATV), 6.000 (DTV)

Icd-tv P16108 (MD 31212)	MEDION*
Apparaataanduiding: P16108 (MD 31212)
Beeldschermafetingen 101,6 cm	(40") Icd; 16:9 scherm
Opgenomen vermogen: max. 70	Watt
Opgenomen vermogen in stand-by	< 0,50 W
Uitgangsvermogen luidsprekers 2 x 8 W RMS
Fysieke resolutie 1920 x 1080
Tv-systeem Pal B/G, D/K, I; Secam	L,L'
Zendergeheugens 199 (ATV), 6.000 (DTV)

Zenders
	VHF (Band I/III)
	UHF (BAND U)
	HYPERBAND
	KABEL-TV (S1-S20) / (S21-S41)
	DVB-T / DVB-T2 HD (H.265)
	DVB-C
	DVB-S2
Aansluitingen
	Antenneaansluiting (analoog TV, DVB-T of DVB-C)
	Satelletaansluiting
	1x USB-aansluiting
	Common Interface (CI+)-sleuf
	Video
	3x HDMI In met HDCP-decodering
	1x SCART
	1x VGA (15-pens D-Sub)
	AV In (adapter 3,5 mm klinkstekker�)
	YPbPr In (YUV) (adapter 3,5 mm klinkstekker�)
	Audio
	Stereo Audio-In voor AV, YPbPr (YUV) (adapter 3,5 mm klinkstekker�)
	PC Audio In (3,5 mm klinkstekker)
	Hoofdtelefoonaansluiting (3,5 mm klinkstekker)
	Digitale audio-uitgang (SPDIF) (coaxial)

Stations / opslagmedia
Stations USB, Common Interface
Ondersteunde formaten via USB 2	Foto: BMP, JPG, JPEG, PNG
	Muziek: MP3, FLAC, OGG
	Film: AVI, MKV, MP4, MPEG 1/2/4, MOV, TS, VOB, Xvid, 3GP
	Tekst: TXT
Ondersteunde opslagcapaciteit U	SB max. 1 TB

Afstandsbediening
Communicatiemethode Infrarood
Led-klasse 1
Type batterijen 2x 1,5V AAA

Technische gegevens 58

Tijd 43

V
