BEDIENUNGSANLEITUNG LA16MI DIMPLEX

• Diese Bedienungsanleitung beschreibt, wie das Wärmepumpensystem bedient wird.

• Für die Bedienung anderer Systembestandteile, wie Pufferspeicher, Heizkörper, externe Temperaturregler und Fußbodenheizung lesen sie bitte die Bedienungsanleitungen des jeweiligen Herstellers. SICHERHEITSHINWEISE HINWEIS HINWEIS Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden. Sie können durch künftige Verbesserungen am Gerät ohne vorherige Ankündigung geändert werden. BETRIEBSBEREICHE BETRIEBSBEREICHE Wasseraustrittstemperatur (°C) HEIZEN Max. 55 Min. 25 Außentemperatur (°C) HEIZEN Max. 35 Min. -20 HINWEIS: Wenn sich die Außentemperatur außerhalb des oben genannten Bereiches befi ndet, fällt die Heizleistung erheblich ab, und das Kompaktgerät kann durch Schutzmaßnahmen abgeschaltet werden. Das Außengerät läuft nach kurzer Verzögerung automatisch an, sobald sich die Außentemperatur wieder im oben genannten Bereich befi ndet. INHALT INHALT SICHERHEITSHINWEISE 38~39 TECHNISCHE GERÄTEINFORMATION

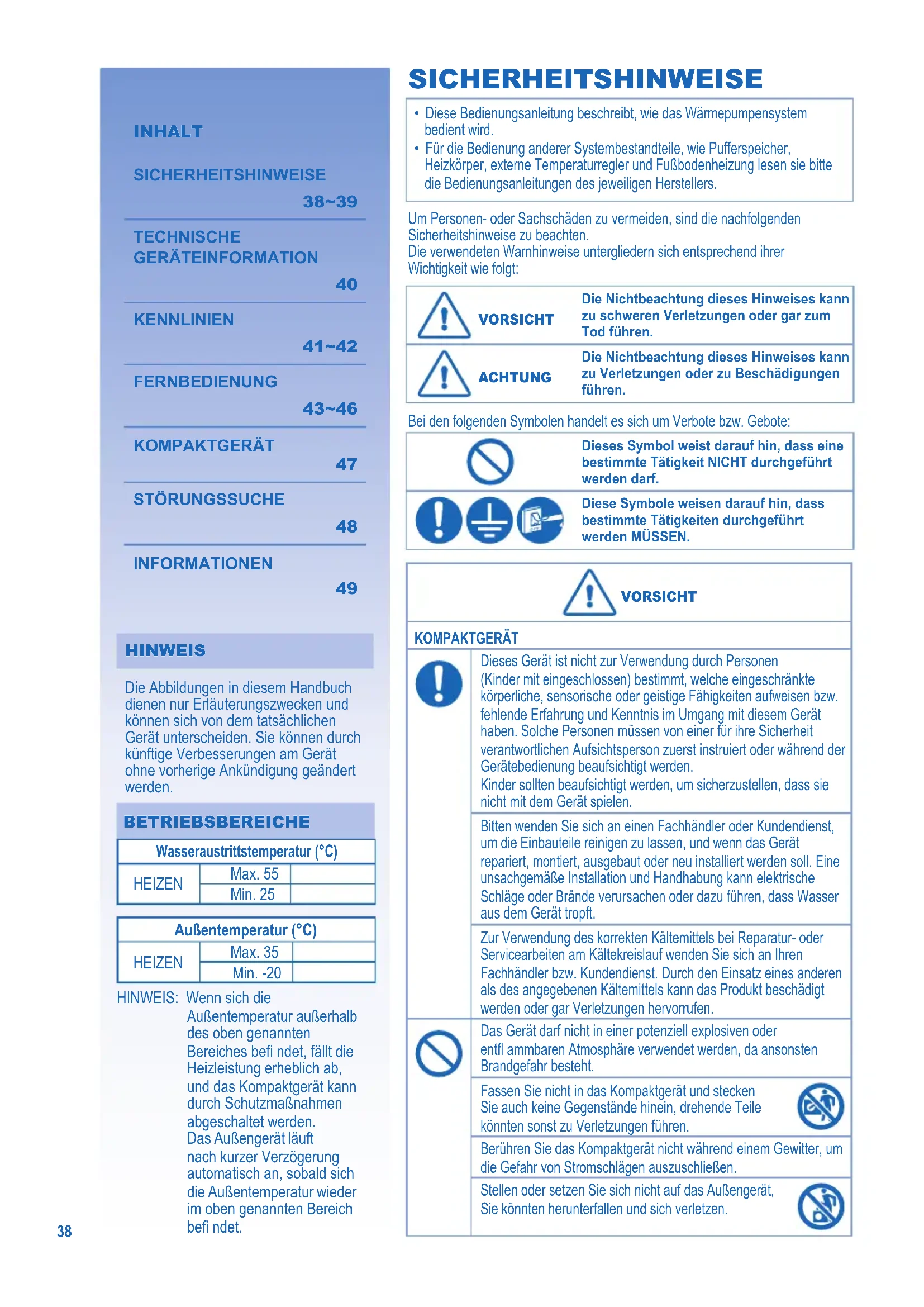

Um Personen- oder Sachschäden zu vermeiden, sind die nachfolgenden Sicherheitshinweise zu beachten. Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt: VORSICHT VORSICHT Die Nichtbeachtung dieses Hinweises kann zu schweren Verletzungen oder gar zum Tod führen. ACHTUNG ACHTUNG Die Nichtbeachtung dieses Hinweises kann zu Verletzungen oder zu Beschädigungen führen. Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote: Dieses Symbol weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf. Diese Symbole weisen darauf hin, dass bestimmte Tätigkeiten durchgeführt werden MÜSSEN. VORSICHT VORSICHT KOMPAKTGERÄT KOMPAKTGERÄT Dieses Gerät ist nicht zur Verwendung durch Personen (Kinder mit eingeschlossen) bestimmt, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem Gerät haben. Solche Personen müssen von einer für ihre Sicherheit verantwortlichen Aufsichtsperson zuerst instruiert oder während der Gerätebedienung beaufsichtigt werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Bitten wenden Sie sich an einen Fachhändler oder Kundendienst, um die Einbauteile reinigen zu lassen, und wenn das Gerät repariert, montiert, ausgebaut oder neu installiert werden soll. Eine unsachgemäße Installation und Handhabung kann elektrische Schläge oder Brände verursachen oder dazu führen, dass Wasser aus dem Gerät tropft. Zur Verwendung des korrekten Kältemittels bei Reparatur- oder Servicearbeiten am Kältekreislauf wenden Sie sich an Ihren Fachhändler bzw. Kundendienst. Durch den Einsatz eines anderen als des angegebenen Kältemittels kann das Produkt beschädigt werden oder gar Verletzungen hervorrufen. Das Gerät darf nicht in einer potenziell explosiven oder entfl ammbaren Atmosphäre verwendet werden, da ansonsten Brandgefahr besteht. Fassen Sie nicht in das Kompaktgerät und stecken Sie auch keine Gegenstände hinein, drehende Teile könnten sonst zu Verletzungen führen. Berühren Sie das Kompaktgerät nicht während einem Gewitter, um die Gefahr von Stromschlägen auszuschließen. Stellen oder setzen Sie sich nicht auf das Außengerät, Sie könnten herunterfallen und sich verletzen.DEUTSCH

VORSICHT VORSICHT STROMVERSORGUNG Verwenden Sie keine modifi zierten oder miteinander verbundenen oder nicht spezifi zierten Netzkabel und auch keine Verlängerungskabel, um Überhitzung und Brandgefahr zu vermeiden. Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschläge zu vermeiden:

• Schließen Sie keine anderen elektrischen Geräte zusammen mit dem Klimagerät an.

• Das Klimagerät darf nicht mit nassen oder feuchten Händen bedient werden.

• Das Netzkabel darf nicht geknickt werden. Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entsprechend autorisierte Person ausgewechselt werden, um eine Gefährdung für Personen zu vermeiden. Dieses Gerät ist mit einem Fehlerstrom-Schutzschalter ausgestattet. Es wird dringend empfohlen, die Funktion des Fehlerstrom-Schutzschalters nach der Installation sowie in regelmäßigen Abständen bei Wartungs- oder Servicearbeiten durch einen autorisierten Kundendienst überprüfen zu lassen. Bei Nichtbeachtung könnten unter Umständen Stromschläge oder Brände die Folge sein. Es wird dringend empfohlen, dieses Gerät entsprechend den jeweiligen nationalen Verdrahtungsregeln oder Sicherheitsvorkehrungen in Bezug auf Fehlerstrom, vor Ort mit einem Fehlerstromschutzschalter (RCD) auszustatten. Im Fall einer Funktionsstörung oder einer Fehlfunktion ist das Produkt auszuschalten und der Netzstecker zu ziehen bzw. der Sicherungsautomat zu öffnen. (Gefahr von Rauchbildung, Feuer oder elektrischen Schlägen). Beispiele für Funktionsstörungen bzw. Fehlfunktionen

• Der Fehlerstrom-Schutzschalter löst aus.

• Es riecht im Gerätebetrieb verbrannt, und es treten ungewöhnliche Geräusche oder Vibrationen auf.

• Aus dem Gerät tritt weiter Warmwasser aus. Wenden Sie sich für Wartungs- und Reparaturarbeiten umgehend an Ihren Fachhändler. Bei Service- und Wartungsarbeiten sollten Handschuhe getragen werden, um Gefahren zu vermeiden. Dieses Gerät muss geerdet sein, um Stromschläge oder Brände zu vermeiden. Um Stromschläge zu vermeiden, ist die Stromzufuhr des Klimageräts zu unterbrechen, wenn: - das Gerät gereinigt oder gewartet werden soll. Dieses System setzt sich aus mehreren Geräten zusammen. Vor Arbeiten an der Elektrik des Innengeräts ist die Stromzufuhr zu allen Geräten zu unterbrechen, um Stromschläge, Verbrennungen oder tödliche Verletzungen zu vermeiden.

Fußbodenheizung Kompaktgerät Warmwasserspeicher Stromversorgung Heizkörper Dusche Fernbedienung ACHTUNG ACHTUNG KOMPAKTGERÄT KOMPAKTGERÄT Das Gerät darf nicht in der Nähe von Verbrennungsgeräten oder in einem Badezimmer installiert werden, da sonst die Gefahr von Stromschlägen oder Feuer besteht. Während des Betriebs sollte die Wasseraustrittsleitung nicht berührt werden. Es sollte nichts auf das Gerät gelegt oder unter das Gerät gestellt werden. Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen. Entnehmen Sie während der Entkeimung kein Warmwasser, da dies zu Verbrennungen oder Überhitzungen führen kann. Die Kondensatleitung muss korrekt angeschlossen sein. Bei unsachgemäß angeschlossener Kondensatleitung kann Kondenswasser austreten. Nach einer langen Nutzungsdauer ist zu kontrollieren, ob die Montagehalterung noch einwandfrei ist, damit das Gerät nicht herunterfällt. Die Einstellungen der Entkeimungsfunktion müssen durch einen autorisierten Händler in Übereinstimmung mit den örtlichen Gesetzen und Richtlinien vorgenommen werden. FERNBEDIENUNG Lassen Sie die Fernbedienung nicht nass werden, da dies zu einer Fehlfunktion führen kann. Drücken Sie die Tasten der Fernbedienung nicht mit harten, spitzen Gegenständen, da sie sonst beschädigt werden kann. Die Fernbedienung darf nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver gereinigt werden. Prüfen oder warten Sie die Fernbedienung nicht selbst, sondern wenden Sie sich an Ihren Fachhändler. Andernfalls kann es zu einer Beschädigung oder Fehlfunktion der Fernbedienung kommen.40

TECHNISCHE GERÄTEINFORMATION

1 Typenbezeichnung und Bestellnummer LA12MI LA16MI 2 Bauart

2.1 Schutzgrad gemäß EN 60 529 für ein Kompaktgerät oder Heizelement IP 24 IP 24

2.2 Aufstellort Außen Außen

3.1 Temperatur-Betriebsgrenzen:

Temperaturdifferenz des Heizungswassers bei Standardnennbedingung K55 Heizleistung / COP bei A7 / W35

kW / --- 12,0 / 4,67 16,0 / 4,23 bei A2 / W35

kW / --- 11,0 / 3,50 14,0 / 3,10 bei A-7 / W35

3.3 Schallleistungspegel

3.4 Heizungswasservolumenstrom m³/h 2,1 2,8

3.5 Luftvolumenstrom m³/h 4800 5400

3.6 Kühlmittel; Gesamtes Füllgewicht Typ / kg R410A / 2,3 R410A / 2,3

3.7 Schmiermittel; Gesamte Füllmenge Typ / Liter

FV50S (PVE) / 1,2 FV50S (PVE) / 1,2

4 Abmessungen, Anschlüsse und Gewicht

4.1 Gerätemaße ohne Anschlüsse H x B x T mm

1410 × 1283 × 320 1410 × 1283 × 320

4.2 Geräteanschlüße zum Heizsystem Zoll

1 1/4” Außengewinde 1 1/4” Außengewinde

4.3 Gewicht des(r) transportierbaren Geräte(s) inkl. Verpackung kg 165 165

5 Elektrische Anschlüsse (Wärmepumpe)

5.1 Nennspannung; Absicherung V / A 230 / 32 230 / 32

5.2 Nennleistungsaufnahme

5.3 Anlaufstrom (Wechselrichterantrieb) A7 W35 A

Allmähliche Steigerung von 0-12 Allmähliche Steigerung von 0-18

5.4 Nennstrom A7 W35 / cosϕ A / --- 11,6 / 0,96 17,1 / 0,96

5.5 Leistungsaufnahme von integralem Ventilator und Pumpe

W 60 / 180 60 / 180 6 Elektrische Anschlüsse (Not-Zusatzheizung)

6.1 Nennspannung; Frequenz; Absicherung V / Hz / A 230 / 50 / 26 230 / 50 / 26

6.2 Nennleistungsaufnahme kW 6,0 6,0

7.1 Ausdehnungsgefäß Liter / Bar 10 / 3 10 / 3

7.2 Druckbegrenzungsventil Bar

Geöffnet 3,0 / Geschlossen 2,65 Geöffnet 3,0 / Geschlossen 2,65

7.3 Drucklose Heizungsumwälzpumpe (max. Drehzahl) kPa 83 83

8 Andere Konstruktionsmerkmale

8.1 Abtauen Automatik Automatik

Abtauverfahren Kreisumkehr Kreisumkehr

8.2 Frostschutz des Heizungswassers im Gerät ja ja

8.3 Interner / Externer Regler Externer Externer

1) Diese Daten kennzeichnen die Maße und Leistung des Systems gemäß EN 14511 mit sauberen Wärmetauschern. Die Abkürzungen haben die folgende Bedeutung, z.B. A2 / W35: Außentemperatur 2° C und Heizungswassereintrittstemperatur 35°C. Im A2 / W35 Test wird das Abtauen gemäß EN 14511 berücksichtigt.

2) Gemäß EN 12102, EN ISO 3744.

Die Leistungsaufnahme der Pumpe bezieht sich auf die Werkseinstellung, Drehzahleinstellung 2. Der Ventilator kann auf verschiedene Drehzahlen eingestellt sein, die Nennaufnahme bezieht sich auf die maximale Leistungsaufnahme.DEUTSCH

00,511,5 Sp3 Sp2Sp1 Heizleistung (Spitzenleistung) [kW]

• Wasserausgangstemperatur Bedingungen: Heizungswasservolumenstrom 2,1 m³/h Lufteintrittstemperatur in [°C] Stromverbrauch [kW] Druckverlustbeiwert der Umwälzpumpe [kPa] Heizungsseite Lufteintrittstemperatur in [°C] Leistungskoeffi zient (inkl. Leistungsaufnahme der Pumpe) Lufteintrittstemperatur [°C] Wasservolumenstrom [m³/h]42

Sp3 Sp2 Sp1 Heizleistung (Spitzenleistung) [kW]

• Wasserausgangstemperatur Bedingungen: Heizungswasservolumenstrom 2,8 m³/h Lufteintrittstemperatur in [°C] Stromverbrauch [kW] Druckverlustbeiwert der Umwälzpumpe [kPa] Heizungsseite Lufteintrittstemperatur in [°C] Leistungskoeffi zient (inkl. Leistungsaufnahme der Pumpe) Lufteintrittstemperatur [°C] Wasservolumenstrom [m³/h]DEUTSCH

• Es kann sein, dass einige in dieser Anleitung beschriebenen Funktionen nicht auf Ihr Gerät zutreffen.

• Wenden Sie sich für weitere Informationen an Ihren Fachhändler.

• Die Tasten ERROR RESET

FORCE und PUMPDW werden im Normalbetrieb nicht benötigt.

Betriebstaste (EIN/AUS)

Betriebsanzeige Flüsterbetrieb (EIN/AUS)

Anzeige Freigabe Zusatzheizung (EIN/AUS)

Betriebsartenwahltaste

Anzeige Anforderung Notheizbetrieb (EIN/AUS)

Taste für Flüsterbetrieb

Betriebsanzeige des Innengeräte-E-Heizstabs (EIN/AUS)

Taste für den Betrieb der Zusatzheizung

Betriebsanzeige des Warmwasser-E-Heizstabs (EIN/AUS)

Tasten zur Systemprogrammierung

Anzeige Systemprogrammierung (EIN/AUS)

Timer-Programmiertasten

Anzeige Systemstatus (EIN/AUS)

Taste für Notheizbetrieb

Anzeige Abpumpbetrieb (EIN/AUS)

Taste zum Abpumpen des Systems

Anzeige von Timereinstellung und Uhrzeit

Anzeige Raumthermostat angeschlossen

Fehlerrückstelltaste

Anzeige der Außentemperatur

Betriebsanzeige Heizen (EIN/AUS)

Anzeige der Wasseraustrittstemperatur

Betriebsanzeige Warmwasserspeicher (EIN/AUS) Hinweise:

Der aktuelle Wochentag und die Uhrzeit müssen eingestellt werden, wenn: - die Stromzufuhr zum ersten Mal eingeschaltet wird, - seit der letzten Unterbrechung der Stromzufuhr eine lange Zeit vergangen ist.

Die eingestellte aktuelle Uhrzeit wird zur Basiszeit für alle Timerfunktionen.

bzw. , um den aktuellen Wochentag einzustellen.

3. Bestätigen Sie die Einstellung mit

4. Wiederholen Sie die Schritte 2 und 3, um die aktuelle Uhrzeit

VORBEREITUNG DER FERNBEDIENUNG

Einstellung von Wochentag und Uhrzeit44

• Nach der Installation können durch den Anwender Einstellungen vorgenommen werden. Die ursprünglichen Einstellungen bleiben solange erhalten, bis sie vom Anwender geändert werden.

• Die Fernbedienung kann für unterschiedliche Systeme verwendet werden. Es kann daher sein, dass einige Funktionen nicht auf Ihr Gerät zutreffen.

• Achten Sie darauf, dass die Betriebs-LED vor dem Einstellen nicht leuchtet. TIMER OUTDOOR HEAT SETTING STATUS PUMPDW BOOSTER QUIET TANK WATER OUTLET HEATER OPERATION FORCE HEATER ACTUAL Betriebsart Betriebsanzeige Anzeige des Wochentags JA / NEIN / Temperaturanzeige Anzeige SETTING (Programmierung) / STATUS (Systemstatus) Funktion* Timeranzeige SET SELECTCANCELSETTINGSTATUSSEARCHCHECK

SET und CHECK gleichzeitig 5 Sekunden lang, um in den Programmiermodus der Sondereinstellungen zu gelangen. Die Anzeigen SETTING (Programmierung) und STATUS (Systemstatus) erscheinen.

2. Drücken Sie bzw. , um die Funktionen zu durchlaufen.

SELECT , um in die Einstellung der jeweiligen Funktion zu gelangen.

bzw. , um die Funktion zu aktivieren (YES) oder zu deaktivieren (NO), oder um Uhrzeit und Wochentag einzustellen.

5. Bestätigen Sie die Einstellung mit

Funktion * Betriebsart/ Betriebsanzeige Beschreibung Externer Raumthermostat (JA / NEIN) Einstellung, ob ein externer Raumthermostat angeschlossen ist. TANK Anschluss eines Warmwasserspeichers (JA / NEIN) Einstellung, ob ein Warmwasserspeicher angeschlossen ist. SOLAR Solarvorrang (JA / NEIN) (Nicht anwendbar) Einstellung des Vorrangs der Solaranlage für die Warmwassererwärmung. HEAT Heizungsvorrang (JA / NEIN) Einstellung des Vorrangs der Heizung gegenüber der Warmwassererwärmung. HEAT Aufwärmdauer Heizung Einstellung der Zeitspanne der Aufheizung des Heizungssystems in der Betriebsart Heiz- und Warmwasserbetrieb (30 Min. bis 10 Std.). TANK Aufwärmdauer Warmwassererwärmung Einstellung der Zeitspanne der Aufheizung des Warmwassers in der Betriebsart Heiz- und Warmwasserbetrieb (5 Min. bis 1 Std. 35 Min.). BOOSTER Einschaltverzögerung des Warmwasser-E-Heizstabs Einstellung der Verzögerungsdauer bis zum Einschalten des E-Heizstabs des Warmwasserspeichers, wenn die Speichertemperatur nicht erreicht wird (20 Min. bis 1 Std. 35 Min.).

• Entnehmen Sie während der Entkeimung kein Warmwasser, da dies zu Verbrennungen oder Überhitzungen führen kann.

• Die Einstellungen der Entkeimungsfunktion müssen durch einen autorisierten Händler in Übereinstimmung mit den örtlichen Gesetzen und Richtlinien vorgenommen werden. Entkeimung (JA / NEIN) Einstellung einer eventuell erforderlichen Entkeimung des Warmwassers. Tag und Uhrzeit der Entkeimung Einstellung von Tag und Uhrzeit der einmal pro Woche durchzuführenden Entkeimung. Entkeimungstemperatur Einstellung der für die Entkeimung zu verwendenden Temperatur (40 bis 75 °C). Entkeimungsdauer Einstellung der Zeitspanne, die erforderlich ist, um die zur Entkeimung erforderliche Heizungstemperatur beizubehalten (5 Minuten bis 1 Stunde).DEUTSCH

GRUNDLEGENDER BETRIEB OFF

EIN- BZW. AUSSCHALTEN DES

Wenn das Gerät eingeschaltet ist, leuchtet die Betriebs- LED, und auf dem Display der Fernbedienung werden die Wasseraustrittstemperatur und die Außentemperatur angezeigt. MODE

EINSTELLEN DER BETRIEBSART

HEAT HEAT +TANK TANK

• HEIZBETRIEB (HEAT) - Ein- bzw. Ausschalten der Heizkörper- bzw. Fußbodenheizung. - In dieser Betriebsart stellt das Kompaktgerät Leistung für den Heizbetrieb bereit.

• HEIZ- UND WARMWASSERBETRIEB (HEAT + TANK) - In dieser Betriebsart stellt das Kompaktgerät Leistung für das den Brauchwasserspeicher und den Heizbetrieb bereit. - Diese Betriebsart wird nicht genutzt, wenn kein Warmwasserspeicher installiert ist.

• WARMWASSERBETRIEB (TANK) - Ein- bzw. Ausschalten des Warmwasserspeicherbetriebs. - In dieser Betriebsart stellt das Kompaktgerät Heizleistung für den Brauchwasserspeicher bereit. QUIET FLÜSTERBETRIEB

• In dieser Betriebsart wird der Schallpegel des Kompaktgeräts verringert. Dies kann eine Verringerung der Heizleistung zur Folge haben. HEATER

• Der E-Heizstab stellt bei niedrigen Außentemperaturen eine zusätzliche Heizleistung zur Verfügung. Er kann nur für den Heizbetrieb des Innengeräts genutzt werden, wenn er zuvor durch Drücken dieser Taste freigegeben wurde.

• Der E-Heizstab wird automatisch zugeschaltet, wenn die programmierten Einstellungen dies erfordern.

• Um den E-Heizstab manuell zu deaktivieren, ist die entsprechende Taste erneut zu drücken. STATUSSEARCHCHECK

CHECK 5 Sekunden lang, um in den STATUS- Betrieb zu gelangen.

2. Drücken Sie bzw. , um die Rücklauftemperatur,

die Speichertemperatur, die Verdichterfrequenz bzw. das Störungsprotokoll abzurufen.

, um den STATUS-Betrieb zu verlassen.

Sobald der STATUS-Betrieb aufgerufen wird, erscheint die Anzeige STATUS auf dem Display.

Der STATUS-Betrieb kann nicht aufgerufen werden, solange die Anzeige SETTING erscheint.

Um den Wassertemperaturbereich zu ändern, wird dringend empfohlen, dass Sie sich an Ihren Fachhändler wenden.

Sowohl der Wasseraustrittstemperatur- als auch der Außentemperaturbereich können über die Fernbedienung eingestellt werden. SYSTEMPROGRAMMIERUNG SET SELECTCANCELSETTINGTIMER OUTDOOR HEAT SETTINGSTATUSPUMPDWBOOSTERQUIET TANK WATER OUTLET

HEATER OPERATIONFORCEHEATER ACTUAL

Betriebsart Temperaturanzeige Anzeige SETTING (Programmierbetrieb) Parameter *

SET 5 Sekunden lang, um in den Programmierbetrieb (SETTING) zu gelangen. Die Anzeige SETTING erscheint.

bzw. , um einen Parameter auszuwählen.

3. Nach Auswahl des Parameters drücken Sie

SELECT , um den Parameter einstellen zu können.

Drücken Sie bzw. , um die gewünschte Temperatur einzustellen.

SET erneut, um die Einstellung zu bestätigen.

Wiederholen Sie die Schritte 2 bis 5, um andere Parameter einzustellen. Betriebsart Parameter

Beschreibung HEAT Niedrige Außentemperatur (-15 bis 15 °C). HEAT Hohe Außentemperatur (-15 bis 15 °C). HEAT Wasseraustritts-Solltemperatur für Heizbetrieb bei niedriger Außentemperatur (25 bis 55 °C). HEAT Wasseraustritts-Solltemperatur für Heizbetrieb bei hoher Außentemperatur (25 bis 55 °C). Wasser temperatur Außen temperatur HEAT OFF Solltemperatur zum Abschalten des Heizbetriebs (Heizgrenztemperatur, 5 bis 35 °C). HEATER

Außentemperatur zum Zuschalten des E-Heizstabs im Innengerät (-15 bis 20 °C). TANK Solltemperatur des Warmwasserspeichers (40 bis 75 °C).

EINSTELLEN DER WASSERTEMPERATUR-SOLLWERTVERSCHIEBUNG

SET weniger als 5 Sekunden lang.

2. Drücken Sie bzw. , um die Temperaturverschiebung

einzustellen (-5 bis +5 °C).

SET erneut, um die Einstellung zu bestätigen. Hinweise:

oder warten Sie 30 Sekunden lang, um den Programmierbetrieb (SETTING) zu verlassen.

Die Solltemperatur wird nach dem Bestätigen im System gespeichert.

Der Programmierbetrieb (SETTING) kann nicht aufgerufen werden, solange die Anzeige PUMPDW oder STATUS erscheint. ERWEITERTER BETRIEB46 Timeranzeige TIMER

OFF Erscheint im Timerbetrieb Einzustellender Wochentag Einschalt-Timer Schaltet das Gerät automatisch ein (ON) Pro Tag können 6 verschiedene Programme eingestellt werden (1 – 6) Zeigt den ausgewählten Wochentag an Zeigt den nächsten Wochentag mit Timerbetrieb an Einzustellende Uhrzeit (10-Minuten-Intervall) Ausschalt-Timer Schaltet das Gerät automatisch aus (OFF) SET SELECTCANCELSETTINGCLOCKOFF/ONTIMER Funktion Schritt Aufrufen des Timers Drücken Sie TIMER

Einstellen von Datum und Uhrzeit

bzw. , um den gewünschten Wochentag auszuwählen.

2. Bestätigen Sie die Einstellung mit

3. Auf dem Display blinkt „1“. Drücken Sie

SELECT , um das Programm 1 einzustellen.

OFF/ON , um den Einschalt- bzw. den Ausschalt-Timer auszuwählen.

bzw. , um die gewünschte Uhrzeit einzustellen. Zusammen mit der Schaltzeit können Sie mit MODE bzw. QUIET auch andere Betriebsarten einstellen.

SET , um Programm 1 zu bestätigen. Der ausgewählte Wochentag wird durch das Symbol ▼ gekennzeichnet.

• Nach 2 Sekunden wechselt die Anzeige zum nächsten Programm.

7. Wiederholen Sie die Schritte 4 bis 7, um die Programme 2 bis 6 einzustellen.

• Wenn während der Timereinstellung 30 Sekunden lang keine Taste gedrückt wird, oder wenn die Taste SET gedrückt wird, wird die aktuelle Einstellung übernommen, und der Einstellvorgang ist beendet. Ändern oder Hinzufügen von Timerprogrammen Wiederholen Sie die oben beschriebenen Schritte. Deaktivieren des Timers Drücken Sie TIMER , dann CANCE

Aktivieren des Timers Drücken Sie TIMER , dann SET

Überprüfen des Timerprogramms

2. Drücken Sie bzw. , bis der gewünschte Wochentag angezeigt wird. Drücken Sie dann

SELECT , um die Auswahl zu bestätigen.

3. Drücken Sie bzw. , um die eingestellten Programme zu überprüfen.

Löschen von Timerprogrammen

2. Drücken Sie bzw. , bis der gewünschte Wochentag angezeigt wird.

SELECT , um zur Programmeinstellung zu gelangen.

bzw. , bis der gewünschte Wochentag angezeigt wird.

CANCEL , um das Programm zu löschen.

EINSTELLEN DES WOCHENTIMERS

• Der Timer kann für jeden Wochentag (Montag bis Sonntag) mit sechs Programmen pro Tag eingestellt werden.

Wenn das Gerät mit dem Einschalt-Timer eingeschaltet wird, wird es die Wassertemperatur gemäß der eingestellten Temperatur regulieren.

• Ein bestimmtes Timerprogramm kann pro Tag nur einmal eingestellt werden.

• Es können mehrere Tage mit den gleichen Timereinstellungen programmiert werden.

• Erhöhte Energieersparnis durch die Möglichkeit, pro Wochentag bis zu 6 Schaltvorgänge einzustellen.DEUTSCH

KOMPAKTGERÄT KOMPAKTGERÄT Bei Stromausfall oder bei Ausfall der Pumpe ist das Wasser aus dem System abzulassen (siehe nachfolgende Abbildung).

Wenn das Wasser im System nicht zirkuliert, besteht die Gefahr des Einfrierens, was zu Beschädigungen des Systems führen kann.

• Luftein- und -austrittsöffnungen nicht verschließen, da dies zu Leistungsverringerungen oder Ausfällen führen kann. Hindernisse sind zu entfernen, um die Luftzufuhr zu gewährleisten.

• Im Winter ist in der Nähe des Kompaktgeräts liegender Schnee zu entfernen, damit die Luftein- und -austrittsöffnungen nicht verschlossen werden. EXTERNER WASSERFILTER

• Der externe Wasserfi lter muss einmal pro Jahr gereinigt werden, da das System bei verstopftem Filter ausfallen kann. Wenden Sie sich hierzu an Ihren Fachhändler. INSPEKTION

• Um eine optimale Leistung des Geräts zu gewährleisten, müssen in regelmäßigen Abständen Inspektionen des Geräts, des externen Wasserfi lters und der Verdrahtung durchgeführt werden. Diese Wartungsarbeiten sollten durch einen autorisierten Kundendienst durchgeführt werden.

• Stellen Sie sicher, dass die Luftein- und -austrittsöffnungen des Kompaktgeräts frei gehalten werden.

LÄNGERE BETRIEBSUNTERBRECHUNG

• Schalten Sie die Stromversorgung nicht ab, da dadurch auch die automatische Umwälzpumpe ausgeschaltet wird, so dass das System beschädigt werden kann. KRITERIEN FÜR DAS ABSCHALTEN DES GERÄTS KRITERIEN FÜR DAS ABSCHALTEN DES GERÄTS Unter den folgenden Umständen sollten Sie die STROMZUFUHR UNTERBRECHEN und sich an Ihren Fachhändler wenden:

• Ungewöhnliche Betriebsgeräusche.

• Wasser/Fremdkörper sind in die Fernbedienung gelangt.

• Der Sicherungsautomat löst häufi g aus.

• Das Stromkabel wird ungewöhnlich warm.48 STÖRUNGSSUCHE Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion. Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion. SYMPTOM SYMPTOM

Strömungsgeräusche während des Betriebs.

• Durch das Gerät strömt Kältemittel. Nach dem Neustart verzögert sich der Betrieb um einige Minuten.

• Hierbei handelt es sich um einen Schutzmechanismus des Geräts. Aus dem Kompaktgerät tritt Wasser oder Dampf aus.

Auf den Rohren kann Wasser kondensieren oder verdunsten. Aus dem Kompaktgerät tritt im Heizbetrieb Dampf aus.

• Dies kommt vor, wenn der Wärmetauscher des Außengeräts abgetaut wird. Das Kompaktgerät funktioniert nicht.

• Wenn sich die Außentemperatur außerhalb des Betriebsbereiches befi ndet, leitet das Wärmepumpensystem Schutzfunktionen ein. Die Kompakt-Luft/Wasser-Wärmepumpe schaltet sich aus.

Das Wärmepumpensystem wird durch eine Schutzmaßnahme ausgeschaltet. Der Verdichter stellt seinen Betrieb ein, solange die Wasserrücklauftemperatur unter 18 °C liegt, und die Elektro-Zusatzheizung wird eingeschaltet. Das System heizt nicht richtig.

• Wenn zum Heizen gleichzeitig eine Fußbodenheizung und Heizkörper eingesetzt werden, kann es vorkommen, dass die Warmwassertemperatur sinkt und die Heizwirkung von Fußbodenheizung oder Heizkörpern nachlässt.

• Bei sehr geringen Außentemperaturen ist es möglich, dass die Heizleistung verringert ist.

• Die Luftein- bzw. -austrittsöffnungen des Kompaktgeräts können durch Schnee verschlossen sein.

• Bei zu gering eingestellter Warmwasseraustrittstemperatur ist es möglich, dass die erforderliche Heizleistung nicht erreicht wird. Das System wird nicht sofort warm.

• Beim Einschalten der Wärmepumpe kann es systembedingt etwas dauern, bis das Wasser erwärmt ist. Die Elektro-Zusatzheizung wird eingeschaltet, obwohl sie nicht aktiviert ist.

• Dies ist eine Schutzmaßnahme, welche verhindert, dass der Wärmetauscher im Innengerät beschädigt wird. Das Gerät geht automatisch in Betrieb, ohne dass eine Timereinstellung vorgenommen wurde.

• Der Entkeimungstimer wurde eingestellt. Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden. Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden. SYMPTOM SYMPTOM

Das Gerät heizt nicht richtig.

Stellen Sie die Temperatur richtig ein.

Ist das Heizkörperventil geschlossen?

Stellen Sie sicher, dass die Luftein- und -austrittsöffnungen des Kompaktgeräts frei gehalten werden. Das Gerät arbeitet laut.

Kontrollieren Sie, ob das Gerät eventuell verkantet eingebaut wurde, oder ob die Abdeckung nicht richtig geschlossen ist. Das Gerät funktioniert nicht.

Überprüfen Sie, ob der Sicherungsautomat ausgelöst hat. Die Betriebs-LED leuchtet nicht, oder die Anzeige der Fernbedienung ist leer.

Ist die Stromzufuhr unterbrochen oder der Strom ausgefallen? Die Betriebs-LED blinkt, und auf der Anzeige der Fernbedienung wird ein Fehlercode angezeigt. Die Betriebs-LED blinkt, und auf der Anzeige der Fernbedienung wird ein Fehlercode angezeigt. TIMER TIMER

• Schalten Sie das Gerät aus und teilen Sie den Fehlercode Ihrem Fachhändler mit.

• Sobald ein Fehlercode erscheint, wird die Timerfunktion deaktiviert. Taste für Notheizbetrieb Taste für Notheizbetrieb FORCE
• Bei einer Störung der Kompakt-Luft/Wasser-Wärmepumpe kann die elektrische Zusatzheizung zum Erwärmen des Wassers genutzt werden. Taste FORCE drücken, um die elektrische Zusatzheizung einzuschalten.

, um den Notheizbetrieb wieder auszuschalten.

• Während des Notheizbetriebs sind keine anderen Operationen zulässig.DEUTSCH

INFORMATIONEN Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden. Für geschäftliche Nutzer in der Europäischen Union Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten. [Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union] Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.MEMOMEMOF568083 FS0112-2Printed in Malaysia Dimplex Renewables, Millbrook House, Grange Drive, Hedge End, Southampton, SO30 2DF. Tel: +44 (0) 8456005111 www.dimplexrenewables.co.uk
