10029708 - Klimaanlage Klarstein - Kostenlose Bedienungsanleitung

Produkttyp	Split-Klimaanlage (Inneneinheit)
Marke	Klarstein
Modell	10029708
Abmessungen (B x H x T)	770 x 283 x 201 mm
Nettogewicht	8 kg
Stromversorgung	220-240 V~, 50 Hz
Kühlleistung	2600 W
Heizleistung	2800 W
Entfeuchtungsleistung	0,8 l/h
Luftdurchsatz	280 - 600 m³/h
Schalldruckpegel	24 - 41 dB (A)
Kältemittel	R410A
Kältemittelmenge	0,7 kg
Hauptfunktionen	Auto, Cool, Dry, Fan, Heat, Turbo, Sleep, Gesundheit/Energiesparen, Oszillation, Timer
Ventilatorgeschwindigkeiten	Auto, Langsam, Mittel, Schnell
Einstellbarer Temperaturbereich	16 - 30 °C
Fernbedienung	Ja, mit LCD-Display, Batterien LR03 (nicht im Lieferumfang)
Filterwartung	Alle 3 Monate reinigen (häufiger in staubiger Umgebung)
Sicherheit	Keine Mehrfachsteckdose verwenden, vor Reinigung Netzstecker ziehen, keine Eigenreparaturen
Installation	Durch qualifizierten Fachmann; einen eigenen Leitungsschutzschalter vorsehen

Häufig gestellte Fragen - 10029708 Klarstein

Wie reinige ich den Luftfilter?

Entfernen Sie den Filter, waschen Sie ihn mit klarem Wasser, trocknen Sie ihn an der Luft (ohne Flamme oder Haartrockner) und setzen Sie ihn wieder ein. Reinigen Sie ihn mindestens alle 3 Monate.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Batterien, stellen Sie sicher, dass keine Hindernisse zwischen Fernbedienung und Empfänger sind (max. Reichweite 8 m), keine Leuchtstofflampen in der Nähe. Verwenden Sie bei Bedarf den Notfallknopf am Gerät.

Warum kühlt das Gerät nicht richtig?

Überprüfen Sie, ob der Filter sauber ist, Türen und Fenster geschlossen sind, die eingestellte Temperatur angemessen ist (16-30 °C). Stellen Sie sicher, dass der KÜHL-Modus ausgewählt ist und der Kompressor gestartet wurde (nach einem Stopp 3 Minuten warten).

Wie sind die angezeigten Fehlercodes zu interpretieren?

Häufige Codes: C5 (Anschlussfehler), F1 (Raumtemperatursensor), F2 (Verdampfersensor), H6 (Lüftermotorblock). Bei anderen Codes wenden Sie sich an den Kundendienst.

Kann ich das Gerät ohne Fernbedienung verwenden?

Ja, verwenden Sie den Notfallknopf an der Inneneinheit. Drücken Sie ihn mit einem isolierten Gegenstand, um das Gerät im Automatikmodus ein-/auszuschalten.

Wie ist das Startverfahren nach einem Stromausfall?

Nach einem Stromausfall startet das Gerät automatisch mit den vorherigen Einstellungen neu. Falls nicht, warten Sie 3 Minuten und schalten Sie es dann über die Fernbedienung wieder ein.

Wie oft muss ich die Batterien der Fernbedienung wechseln?

Ersetzen Sie die Batterien, sobald die Anzeige unklar wird oder erlischt. Verwenden Sie zwei identische LR03-Batterien und achten Sie auf die Polarität.

Das Gerät gibt ein Wasserfließgeräusch von sich, ist das normal?

Ja, das ist das Geräusch des zirkulierenden Kältemittels. Das ist normal, besonders beim Starten oder Stoppen.

Welche Betriebsmodi sind verfügbar?

Die Modi sind: Auto (automatisch), Cool (Kühlen), Dry (Entfeuchten), Fan (Lüften), Heat (Heizen). Wählen Sie sie mit der MODE-Taste der Fernbedienung aus.

Was tun, wenn im Heizmodus Dampf aus der Inneneinheit austritt?

Das ist normal während des automatischen Abtauens zum Schutz des Geräts. Der Dampf verschwindet nach einigen Minuten.

BEDIENUNGSANLEITUNG 10029708 Klarstein

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihr's Klarstein Gerates. Lesen Sie die folgenden Anschluss- und Anwendungsinweise sorgfaltig durch und befolgen Sie diese, um möglichen technischen Schaden vorzubeugen. Für Schaden, die durch Missachtung der Sicherheitshinweise und unsachgemäßigen Gebrauch entstehen, übernehmen wir keine Haftung.

Inhalt

Technische Daten 2

Sicherheitshinweise 3

Geräteübersicht. 5

Fernbedienung 6

Pflege und Wartung 12

Fehlerbehebung 13

Montageanleitung (nur für den Installateur) 17

Hinweise zur Entsorgung 29

Konformitätserklärung 29

Technische Daten

Artikelnummer 10029708 10029709
Stromversorgung 220-240 V~, 50 Hz 220-240 V~, 50 Hz
Abmessungen (B x H x T) 770 x 283 x 201 mm 770 x 283 x 201 mm
Gewicht (netto) 8 kg 9 kg
Kühlleistung 2600 W 3500 W
Heizleistung 2800 W 3800 W
Entfeuchtungsleistung 0,8 l/h 1,4 l/h
Luftstromvolumen	280 - 600 m³/h	300 - 680 m³/h
Schalldruckpegel	24 - 41 dB (A)	25 - 42 dB (A)
Kältemittel	R 410A	R 410A
Kältemittelfüllmenge	0,7 kg	0,85 kg

Sicherheitshinweise

Gerätesicherheit

• Dieses Gerätarf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen und geistigen Fähigkeiten und Kenntnissen verwendet werden, wenn sie in die sichere Verwendung des Gerätes eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder)dürfen mit dem Gerät nicht playen.
  Schlieben Sie das Gerat nicht an eine Mehrfachsteckdose an. Dies stelt eine Brandgefahr dar.
• Ziehen Sie vor der Reinigung des Gerätes den Netzstecker. Es kann sonst zu einem Stromschlag kommt.
• Falls das Netzkabel beschädigt ist, muss es vom Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden.
• Waschen Sie die Klimaanlage nicht mit Wasser. Es besteht die Gefahr eines Stromschlags.
• Spritzen Sie auf das Innengerät kein Wasser. Dies birgt die Gefahr eines Stromschlags.
• Berühren Sie nach der Entfernung des Filters nicht die Rippen. Dabei besteht die Gefahr eines Stromschlags.
• Verwenden Sie keine Flammen oder einen Haartrockner, um den Filter zu trocknen. Es besteht die Gefahr einer Verformung oder Brandgebung.
  Die Wartung muss von Fachleuten (Mechatroniker der Kaltetechnik) ausgefuhrt werden.

• Wenn eines der unten aufgeführten Phänomene auftritt, schalten Sie das Gerät sofort aus undziehen Sieden Netzstecker. Wenden Sie sich in dem Fall an den Kundendienst.

• Das Netzkabel ist überhitzt oder beschädigt.

• Es gibt während des Betriebs ein ungewöhnliches Gerausch.
• Das Klimogerät gibt einen ungewöhnlichen Geruch von sich.

• Das Innengerät leckt.

• Wenn das Gerät in einem kritischen Zustand betrieben wird, kann es zu einer Fehlfunktion, einem Stromschlag oder einen Brand führen.

• Wenn Sie das Gerät durch den Notschalter ein- oder ausschalten, drücken Sie diesen Schalter mit einem isolierten (nicht leitungsfähigen) Gegenstand.
• Treten Sie nicht auf das Gerät. Stellen Sie keine schweren Lasten darauf. Es kann zu einem Sach- oder Personenschaden führen.
• Reparieren Sie das Gerät nicht selbst. Es kann zu einem Stromschlag oder einem Geräteschaden führen. Treten Sie mit dem Kundendienst in Kontakt, wenn Sie das Gerät reparieren müssen.
  Die Montage und Wartung muss von qualifizierten Fachleuten ausgeführrt werden. Wenn Sie das Gerät an einem anderen Ort montieren wollen,arf das nur ein Fachmann (Mechatroniker der Kaltetechnik usw.) ausgeführrt werden.

Besondere Sicherheitshinweise

• Stellen Sie die Raumtemperatur nicht zu niedrig ein. Dies ist nicht gut für die Gesundheit und verbraucht unnötig Strom. Räume mit Kindern, ätheren Menschen und kranken Menschen sollenn bei einer angemessenen Temperatur gehalten werden.
• Halten Sie Jalousien und Vorhänge geschlossen. Lassen Sie während des Betriebs keine Sonneneinstrahlung in den Raum.
• Halten Sie die Raumtemperatur gleichmäßig verteil. Stellen Sie den senkrechten und waagerechten Luftstrom so ein, dass sich die Temperatur gleichmäßig im Raum verteil. Die Luft kann nicht in Richtung des Luftinlasses ausgestoßen werden.
• Achten Sie darauf, dass die Türen und Fenster fest geschlossen bleiben. Vermeiden Sie das Öffnen der Türen und Fenster soweit wie möglich, um den Raum klimatisiert zu halten.
• Reinigen Sie den Luftfilter regelmäßig. Verstopfungen des Luftfilters vermindern die Entfeuchtungswirkung. Reinigen Sie den Luftfilter mindestens alle zwei Wochen.
• Lüften Sie den Raum gelegentlich. Da die Fenster geschlossen bleiben, ist es gut, gelegentlich zu stölfluften. Wenn Sie das Gerät einschalten, sollenn Gardinen und Fenster geschlossen bleiben, um ein Hitze- bzw. Kälteleck zu vermeiden.
  Warten Sie nach dem Abschalten mindestens 3 Minuten, bevor Sie das Gerät wieder einschalten.

Geräteübersicht

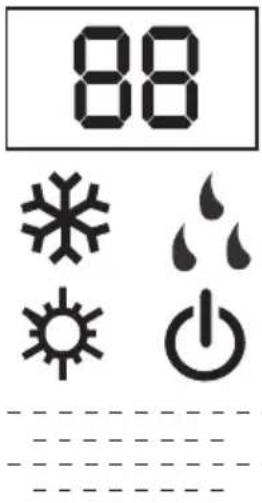

Innengerat

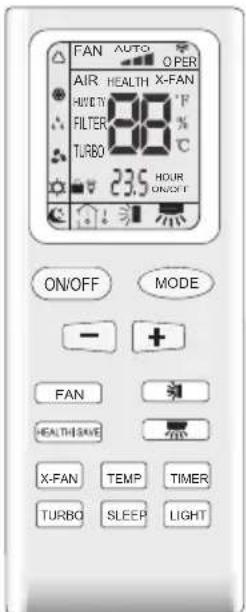

Anzeige Fernbedienung

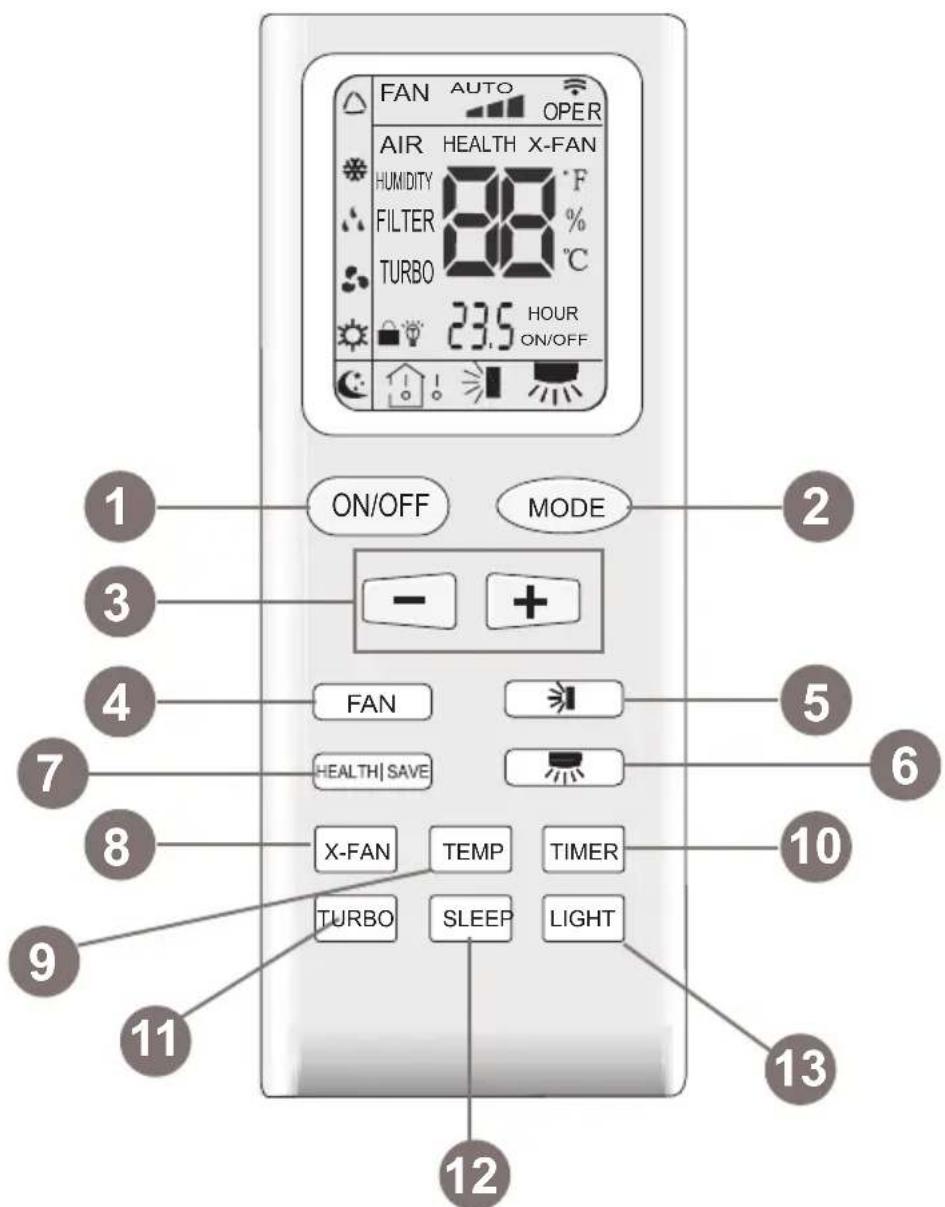

Fernbedienung

1 Ein/Aus-Schalter
2 Modus
3+/-
4 Ventilator
5 Schwenkbewegung (hoch/runter)
6 Schwenkbewegung (links/rechts)
7 Gesundheitsmodus / Speichern
8 Luftungsbetrieb

9 Temperatur
10 Timer (automatisches Einsatzen bzw. Abschalten)
11 Turbo
12 Schlafmodus
13 Licht

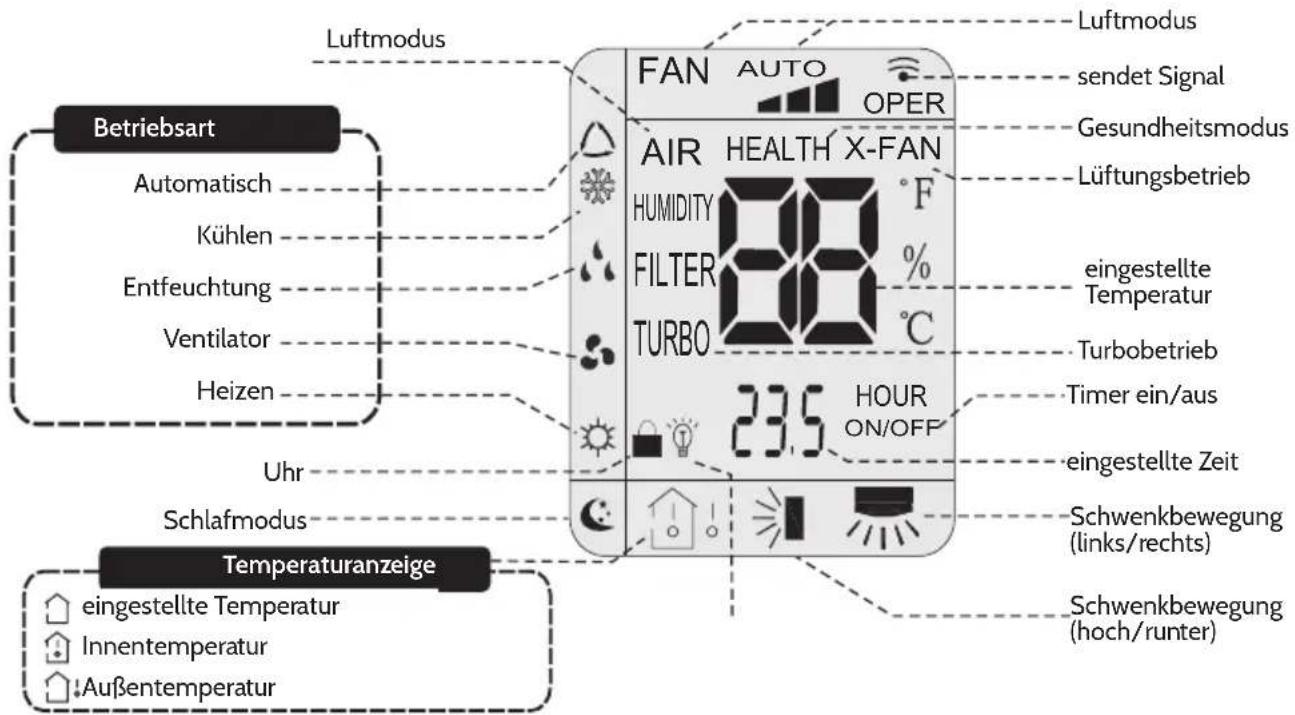

Anzeige der Fernbedienung

Hinweise:

• Hier handelt es sich um eine Universalfernbedienung für Klimaanlagen mit vielfachten Funktionen. Bei Tasten mit Funktionen, über die das Gerät nicht verfügt, bleibt das Gerät im gleichen Zustand, wenn Sie die Taste drücken.
• Nach dem Anschluss des Gerätes, gibt das Klimagerät einen Ton von sich und die Betriebsleuchte leuchtet rot. Sie können jetzt das Gerät über die Fernbedienung bedieren.
• Wenn das Gerät eingeschaltet ist, blinking nach jedem Tastendruck das Sendesymbol auf der Fernbedienung einmal auf.
• Wenn das Gerät ausgeschelt ist, erscheint auf der Fernbedienung die eingestellte Temperatur. Im eingschalteten Zustand zeigt das Display der Fernbedienung das Symbol fürs Hochfahren an.

1 Ein/Aus-Schalter (ON/OFF)

• Drücken, um das Gerät ein- oder auszuschalten.
• Nach dem Start leuchtet grün auf. (Die Farbe der Anzeige unterscheidet sich von Modell zu Modell).

2 Modus (Mode)

• Drücken, um die Betriebsarten durchzugehen und zu wahlen.

• AUTO: Im Automatikmodus lauft das Klimagerät je nach Umgebungstemperatur automatisch. Die eingestellte Temperatur kann nicht verändert werden und wird auch nicht angezeigt. Mit dem Drücken der Taste FAN stellen Sie die Ventilatorstufe ein und drücken, um die Schwenkbewegung einzustellen.
• COOL: Wenn Sie den Kuhlmodus wahlen, lauft das Klimagerät im Kuhlmodus. Das Symbol * erscheint in der Anzeige. Sie können die Tasten „+“ und „-“ drücken, um die Temperatur einzustellen. Mit dem Drücken der Taste FAN stellen Sie die Ventilatorstufe ein und drücken, um die Schwenkbewegung einzustellen.
• DRY: Der Ventilator lauft im Entfeuchtungsmodus auf niedriger Stufe. Im Entfeuchtungsmodus konnen Sie die Ventilatorstufe nicht ändern. Das Symbol, 4 entscheid in der Anzeige. Und 5 rücken, um die Schwenkbewegung einzustellen.
  FAN: Das Gerät lauft ausschließlich im Ventilationsmodus. Alle Funktionssymbole in der Anzeige sind erloschen. Die Betriebsanzeige leuchtet auf. Mit der Taten FAN konnen Sie die Ventilatorstufe einstellen. und drücken, um die Schwenkbewegung einzustellen.
• HEAT: In dieser Modus heizt das Gerät. Das Symbol entscheid in der Anzeige. Mit den Tasten "+" und "-" stellen Sie die Temperatur ein. und drücken, um die Schwenkbewegung einzustellen. (Das Gerät mit auschließlich Kuhlung empfängt beim Druck auf HEAT kein Signal.)

Hinweis: Um nach dem Start einen kalten Wind zu vermeiden, beginnt der Innenventilator mit einer Verzogierung von 1-5 Minuten zu blasen. Die genaue Zeit wird durch die Raumtemperatur bestimmt. Der Bereich der einstellbaren Temperatur ist zwischen 16^ und 30^ .

Mögliche Ventilatorstufen: Auto, niedrig, mittel, hoch.

3+/-

• Temperatureinstellung: Wenn Sie „+“ oder „-“ drücken, wird die eingestellte Temperatur um 1^ (oder 1^ ) erhöht oder gesenk. Halten Sie die Taste gedrückt. Nach 2 Sekundenändert sich die eingestellte Zeit auf der Fernbedienung. Lassen Sie die Taste nach dem Erreichen des gewürschten Zeitwerts los. Die Anzeige auf dem Innengerät ändert sich ebenso entsprechend. Im Automode kann die Temperatur nicht eingestellt werden.
• Timer ein/aus oder Einstellung der Uhrzeit: Drücken Sie +/-, um die Zeit einzustellen (siehe TIMER).

4 FAN

Drucken, um die Ventilatorstufe im Kreis einzustellen: Automatik, niedrig, mittel, hoch.

Hinweise: Im automatischen Modus, passt der Ventilator die Stufe automatisch, je nach Umgebungstemperatur, an. Im Entfeuchtungsmodus lauft der Ventilator auf niedriger Temperatur.

5 Schwenkbewegung hoch/runner

Schwenkbewegung nach oben/unten. Die Einstellungen erschinen in folgender Reihenfolge: Wenn Sie auf der Fernbedienung drucken, wird die Schwenkbewegung automatisch eingestellt. Die horizontalen Lamellen der Klimaanlage bewegen sich im großmöglichen Winkel automatisch auf und ab.

Wenn Sie auf der Fernbedienung - wahlen, stellen Sie eine feste Schwenkposition ein. Die waagerechten Lamellen halten in der Position an wie in dem Symbol angedeutet.

6 Schwenkbewegung links/rechts

Schwenkbewegung nach oben/unten. Die Einstellungen erschinen in folgender Reihenfolge: Wenn Sie auf der Fernbedienung drucken, wird die Schwenkbewegung automatisch eingestellt. Die vertikalen Lamellen der Klimaanlage bewegen sich im großmöglichen Winkel automatisch auf und ab.

Wenn Sie auf der Fernbedienung drucken, wird die Schwenkbewegung automatisch eingestellt. Die horizontalen Lamellen der Klimaanlage bewegen sich im großmöglichen Winkel automatisch auf und ab. Wenn Sie auf der Fernbedienung wahlen, stellen Sie eine feste Schwenkposition ein. Die waagerechten Lamellen halten in der Position an wie in dem Symbol angedeutet.

7 HEALTH/SAVE

Gesundheitsfunktion: Nach dem Drucken der Taste HEALTH, wechselt die Einstellung der Fernbedienung in dieser Reihenfolge: HEALTH AIR AIR HEALTH keine Anzeige

• Be der Wahl des jweiligen Symbols mit der Fernbedienung wird der der entsprechende Modus gestartet.

SAVE-Funktion: Wenn Sie im Kuhlbetrieb die Save-Taste drucken, lauft das Gerät im SAVE-Modus. Auf der Anzeige der Fernbedienung erscheint „SE". Das Gerät lauft im automatischen Betrieb, die Temperatur kann nicht eingestellt werden. Mit einem erneuten Druck auf SAVE verlassen Sie diesen Modus wieder und das Gerät keht zu seiner ursprünglich eingestellten Stufe und Temperatur zurück.

These Funktion ist nur bei einigen Modellen verfügbar.

8 Lüftungsbetrieb / X-Fan

Nach dem Drücken dieser Taste im Kuhlbetrieb und im Entfeuchungsbetrieb, erscheint in der Anzeige und der Ventilator lauft für 2 Minuten nach, um das Innengerät zu trocknen. Nach dem Einschalten des Gerätes ist der Luftungsbetrieb automatisch aktiviert. Die Funktion ist im automa

tischen Modus, im Ventilationsmodus und im Heizbetrieb nicht verfügbar.

Wenn Sie das Gerät nach Aktivierung dieser Funktion wieder ausschalten, lauft der Ventilator des Innengerätes auf niedriger Stufe nach, um Kondenswasser im Gerät zu trocknen.

9 TEMP / Einstellung der Temperatur

Drücken Sie diese Taste, um die eingestellte Temperatur, die Innentemperatur oder die Außentemperatur auf dem Display des Innengerätes anzuzeigen.

• Anwahl von auf der Fernbedienung: Anzeige der eingestillten Temperatur.
• Anwahl von auf der Fernbedienung: Anzeige der Innentemperatur.
  Anwahl von auf der Fernbedienung: Anzeige der AuBentemperatur.

Hinweise: Bei einigen Modellen kann die Außentemperatur nicht angezeigt werden. Anzeige nur bei Modellen mit einem zweistelligen Display.

10 TIMER / Zeitautomatik

• Abschaltautomatik: Bei eingescheltem Gerät: Drücken Sie diese Taste, um die Abschaltautomatik einzustellen. Auf der Anzeige blinken „HOUR" und „OFF". Drücken Sie innerhalb von 5 Sekunden die Tasten „+“ und „-“, um die Zeit für die Abschaltung einzustellen. Durch Drücken von „+“ und „-“ erhöhen oder vermindern Sie die Zeit um 1/2 Stunde. Halten Sie „+“ und „-“ 2 Sekunden gedrückt,ändert sich der Zeitwert schnell. Drücken Sie zur Bestätigung anschließend TIMER. „T-OFF" und „H" blinking nicht länger.
• Einschaltautomatik: Bei ausgeschaltetem Gerät: Drücken Sie diese Taste, um die Einschaltautomatiek einzustellen.
• Auf der Anzeige blinken „T-OFF" und „H". Drücken Sie innerhalb von 5 Sekunden die Tasten „+“ und „-“ um die Zeit für die Einschaltung einzustellen. Durch Drücken von „+“ und „-“ erhöhen oder verringern Sie die Zeit um 1/2 Stunde. Halten Sie „+“ oder „-“ 2 Sekunden gedrückt,ändert der Zeitwert sich schnell. Drücken Sie zur Bestätigung anschließend TIMER.

Die Einstellungsbereich ist 0,5-24 Stunden. Der Zeitabstand zwischen zwei Eugaben darf 5 Sekunden nicht überschreiben. Sonst verlást die Fernbedienung den Eugabemodus.

11 TURBO

Beim Druck auf diese Taste im Kuhl- oder Heizbetrieb, Goes das Klimagerät in den Schnell-Kühlbetrieb bzw. den Schnell-Heizbetrieb. In der Anzeige der Fernbedienung erscheidt „TURBO". Taste erneut drücken, um den Turbomodus zu verlassen. Die Anzeige „TURBO" erlischt.

12 SLEEP (Schlafmodus)

Beim Druck auf diese Taste im Kuhl- oder Heizbetrieb besteht das Klimagerät in den Schlafmodus. Das Symbol entscheidint in der Anzeige der Fernbedienung. Taste erneut drücken, um den Schlafmodus zu verlassen. Die Anzeige des Schlafsymbols erlischt.

13 Licht

Mit dieser Taste konnen Sie das Licht der Anzeige der Fernbedienung ausschalten. Das Symbol wird ausgeblendet. Drücken Sie die Taste erneut, um das Licht wieder einzuschalten. Das Symbol entscheidiert werden.

Tastenkombinationen

Kindersicherung

Drücken Sie „+“ und „-“ gleichzeitig, um die Kindersicherung einzuschalten. Wenn die Kindersicherung eingeschaltet ist, erscheint auf der Fernbedienung die Anzeige. Wenn Sie nun Tasten drucken, blinkt dreimal und die Fernbedienung sendet kein Signal.

Bedienung

1. Nach dem Anschluss an die Stromversorgung drücken Sie die Taste ON/OFF auf der Fernbedienung, um das Gerät einzuschalten.
2. Drücken Sie MODE, um den gewünschte Betriebsart zu wahlen: AUTO, COOL, DRY, FAN, HEAT.
3. „+“ und „-“ drücken, um die gewünschte Temperatur einzustellen. Die Temperatur kann im AUTO-Modus nicht eingestellt werden.
4. Drücken Sie FAN, um die gewünschte Ventilatorstufe einzustellen: AUTO, LOW (niedrig), MEDIUM (mittel) und HIGH (hoch).
5. Drücken Sie und um die Schwenkbewegung auszuwahlen

Austausch der Batterien der Fernbedienung

1. Drücken Sie die Halteklammer des Batteriefachs der Fernbedienung und schiben Sie die Abdeckung in Pfeilrichtung ab.
2. Ersetzen Sie die alten Batterien durch zwei Batterien des Typs LRO3. Achten Sie darauf, dass die Polung korrekt ist.
3. Setzen Sie die Batterieabdeckung wieder rauf.

Hinweise

• Die Entfernung zwischen dem Signalgeber und dem Signalempfänger darf nicht mehr als 8 Meter betragen.

• Wenn das Signal im Raum durch Leuchtstoffhren, Neonlampen oder Mobiltelefone gestört wird, gehen Sie mit der Fernbedienung nacher an das Gerät heran.

• Tauschen Sie die Batterien durch denselben Typ aus.
• Nehmen Sie die Batterien hereaus, wenn Sie die Fernbedienung lange nicht benutzen.
• Wenn die Anzeige der Fernbedienung unscharf wird oder nichts anziegt, ersetzen Sie die Batterien.

Notbetrieb

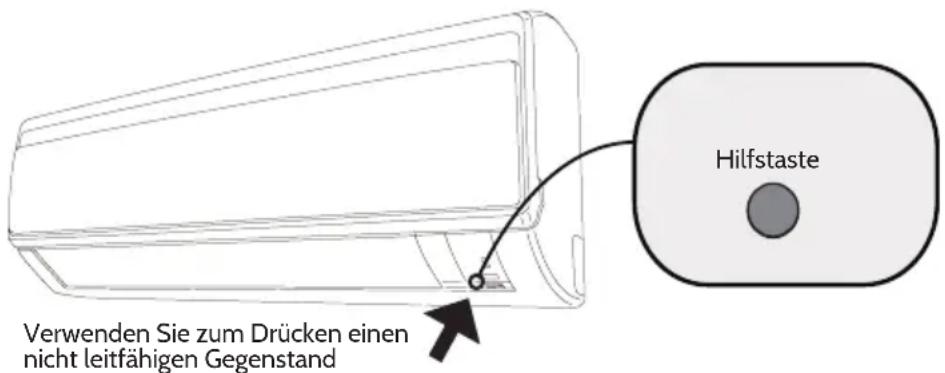

Falls die Fernbedienung verloren gegangen oder beschädigt ist, benutzen Sieitte die Hilfstaste, um das Gerät ein- oder auszuschalten. Der Betrieb erfolgt wie unten angezeigt:

Pflege und Wartung

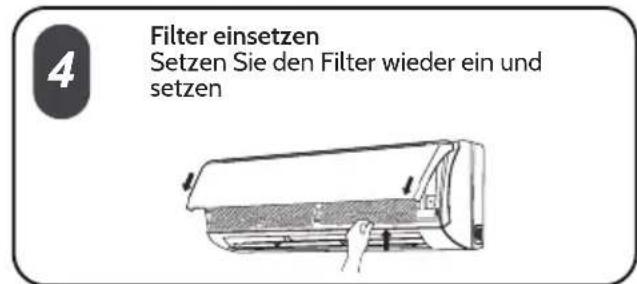

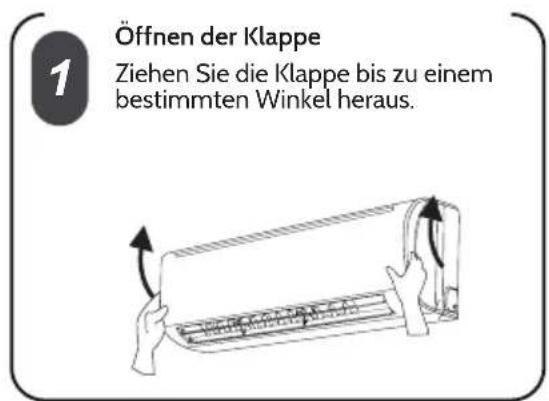

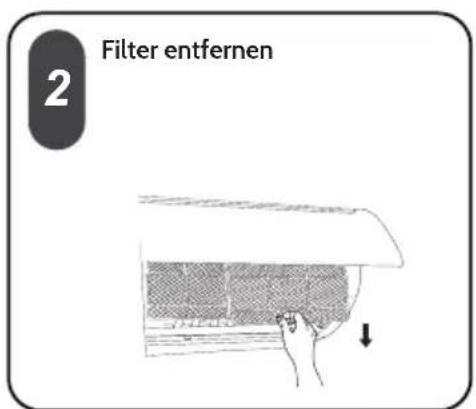

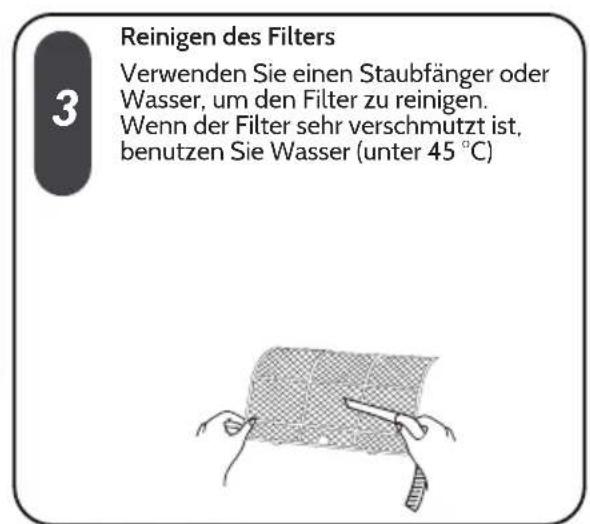

Reinigung des Filters

• Der Filter sollte alle 3 Monate gereinigt werden. Wenn es in der Umgebung zu viel Staub gibt, muss die Häufigkeit der Reinigung erhöht werden.
• Berühren Sie nach der Entfernung des Filters nicht die Lamellen.
• Verwenden Sie zum Trocknen des Filters kein Feuer und keinen Haartrockner, um die Gefahr einer Verformung und einen Brand zu vermeiden.

Überprüfung vor der Saison.

Überprüfen Sie, ob der Luftinlass und -auslass blockiert sind, ob das Luftumschaltventil, der Stecker und die Steckdose in einem gutezustand sind, ob der Filter sauber ist und ob die Abflussleitung beschädigt ist.

Überprüfung nach der Saison

• Ziehen Sie den Stecker.
• Reinigen Sie den Filter und das Bedienfeld des Innengerätes.

Fehlerbehebung

Phänomen Überprüfen Lösung
Das Innengerät reagiert nicht auf die Fernbedienung.	Gibt eine schwere Interferenz?(elektrostatice Aufladungen, Spannungsfelder) ?	Ziehen Sie den Netzstecker.Schreiben Sie den Stecker nach 3 Minuten wieder an und schalten Sie das Gerät wieder ein.
	Ist die Fernbedienung innerhalb der Empfangsreichweite?	Die Reichweite beträgt 8 Meter.
	Gibt es Hindernisse? Entfern den Sie die Hindernisse.
	Ist die Fernbedienung in zum Signalempfänger gerichtet?	Wahlen Sie einen eigenen Winkel und richten Sie die FB in Richtung des Signalempfängers.
	Ist der Empfang der FB schlecht und das Display unscharf oder ganz ohne Anzeige?	Überprüfen Sie die Batterien.Wenn der Ladestand der Batterien niedrig ist, tauschen Sie die Batterien aus.
	Keine Anzeige während der eingaben auf der FB.	Überprüfen Sie, ob die FB be-schädigt ist. Falls ja, ersetzen Sie die FB.
Phänomen Überprüfen Lösung
Das Innengerät reagiert nicht auf die Fernbedienung.	Leuchtstoffrähren im Raum?	Halten Sie die FB erhöher an das Innengerät.Schalten Sie die Leuchtstoffrähre aus.
Die Klimaanlage Funktioniert nicht.	Stromausfall?	Warten Sie, bis die Stromversorgung wiederhergestellt ist.
	Loser Netzstecker?	Drücken Sie den Netzstecker fest hinein.
	Der Luftschutzschalter wurde ausgelös oder die Sicherung ist durchgebrannt.	Lassen Sie die Sicherung durch einen Fachmann austauschen.
	Das Gerät startet gleich wieder, nachdem es ausgegangen ist.	Warten Sie 3 Minuten und schalen Sie das Gerät wieder ein.
	Ist die Funktionseinstellung auf der Fernbedienung korrekt?	Setzen Sie die Funktion zurück.
Nebel tritt aus dem Luftauslass des Innengerätes.	Sind die Innentemperatur und die Feuchtigkeit sehr hoch?	Die Luft im Raum kühlt sich Schnell ab. Nach einer Zeit ver-ringern die Temperatur und die Feuchtigkeit sich und der Nebel wird weniger.
Aus dem Innengerät kommt keine Luft.	Sind der Luftlein- und auslass des Innengerätes blockiert?	Entfern den Sie Hindernisse.
	Ist im Heizbetrieb die eingestellte Temperatur erreicht worden?	Nachdem die eingestellte Temperatur erreicht wurde, hört das Gerät auf Luft hersauszublasen.
	Wurde der Heizbetrieb jerseyingeschaltet?	Um das Herausblasen kalter Luft zu verhindern, startet das Innengerät nach einer Verzügerung von mehreren Minuten, was normal ist.
Die eingestellte Temperatur kann nicht verändert werden.	Lauft das Gerät im automatischen Modus?	Die Temperatur kann im automatischen Modus nicht verändert werden. Wechseln Sie die Betriebsart, wenn Sie die Temperaturinstellung ändern wollen.
	Übersteigt die gewünschte Temperatur den Temperaturbereich?	Der einstellbare Temperaturbereich ist 16-30 °C.
Phänomen Überprüfen Lösung
Die Kühlwirkung (bzw. Heizwirkung ist nicht gut)	Gibt es einen Spannungsabfall?	Warten Sie, bis die Spannung wieder normal ist.
	Ist der Filter schmutzig? Reinigen Sie den Filter.
	Befindet die eingestellte Temperatur sich in einem normalen Bereich?	Stellen Sie die eingestellte Temperatur in einem normalen Bereich ein.
	Sind Türen und Fenster offen? Schreiben Sie Fenster und Türen.
Ausströmen von Gerächen.	Gibt es eine Geruchsqelle wie Möbel, Zigaretten usw.?	Entfernen Sie die Geruchsqelle. Reinigen Sie den Filter.
Das Gerät Funktioniert plötzlich nicht mehr normal.	Gibt es Störfaktoren wie Gewitter, drahtlose Geräte usw.	Trennen Sie das Gerät von der Stromversorgung und schreiben Sie es dann wieder an.
Das Außererät gibt Dampf von sich.	Ist der Heizbetrieb eingeschaltet?	Wenn das Gerät im Heizbetrieb abtaut, kann es zur Bildung von Dampf kommt. Das ist ein nor-males Phänomen.
Geräsuch von Wasserauschen.	Ist das Klimagerät ein- oder ausgeschaltet?	Es handelt sich hier um das Ge-räusch des Kältemittels im Gerät und ist normal.
Knackendes Geräusch.	Wurde das Gerät fremde eingeschaltet?	Dies ist das Reibungsgeräusch, das durch Ausdehnene und Zu-sammenziehen der Verkleidung oder anderen Teilen entstehen, wenn die Temperatur sich ändert.

Fehlercodes

Wenn das Klimagerät nicht normal Funktioniert, gibt die Temperaturanzeigen auf dem Innengerät einen Fehlercode aus. Schlagen Sie in der Liste unter nach, um den Fehlercode zu identifizieren.

Fehlercode Fehlerbehebung
Heizanzeige 10 s auf ON und 0,5 s auf OFF	Entfrostungsstatus. Dies ist normal.
C5: Fehlfunktion der Steckerverbindung	Überprüfen, ob die Steckerverbindung richtig kontakt hat. Falls die Leiterplatte ersetzt werden muss, schreiben Sie die neue Leiterplatte an.
F1: Fehlfunktion des Umgebungstempera-tur-Sensors	Überprüfen, ob der Sensor für die Umgebungstemperatur richtig angeschlossen ist.
F2: Fehlfunktion des Verdampfer-Tempera-tursensors	Überprüfen, ob der Verdampfer-Temperatursensor richtig angeschlos-sen ist.
H6: Innenventilator-Motorblock	Überprüfen, ob der Block des Innenventilators richtig angeschlossen ist.
E5 Bitte wenden Sie sich an den Kundendienst.
E8 Bitte wenden Sie sich an den Kundendienst.
U8 Bitte wenden Sie sich an den Kundendienst.
Entfrostungs- oder Ölrücklaufmodus	Dies ist normal. Die Anzeigelampe blitzt im Heizbetrieb 0,5 Sekunden auf und leuchtet für 10 Sekunden.

Falls sich weitere Fehlermeldungen ergeben, wenden Sie sich an den Kundendienst.

Falls folgende Ereignisse auftreten, schalten Sie das Gerät aus, trennen Sie den Netzstecker und wenden Sie sich an den Kundendienst oder eine Fachwerkstatt:

Das Netzkabel wird frei oder ist beschädigt.
Es gibt während des Betriebes ein ungewöhnliches Gerausch.
Der Luftschutzschalter wird haulig ausgelost.
Das Innengerat hat ein Leck.

• Reparieren Sie das Gerät nicht selbst und montieren Sie es nicht selbst um.

• Wenn das Gerät nicht normal lauft, kann es zu einer Fehlfunktion kommt oder zu einem Stromschlag oder einer Brandgebung führen.

Montageanleitung (nur für den Installateur)

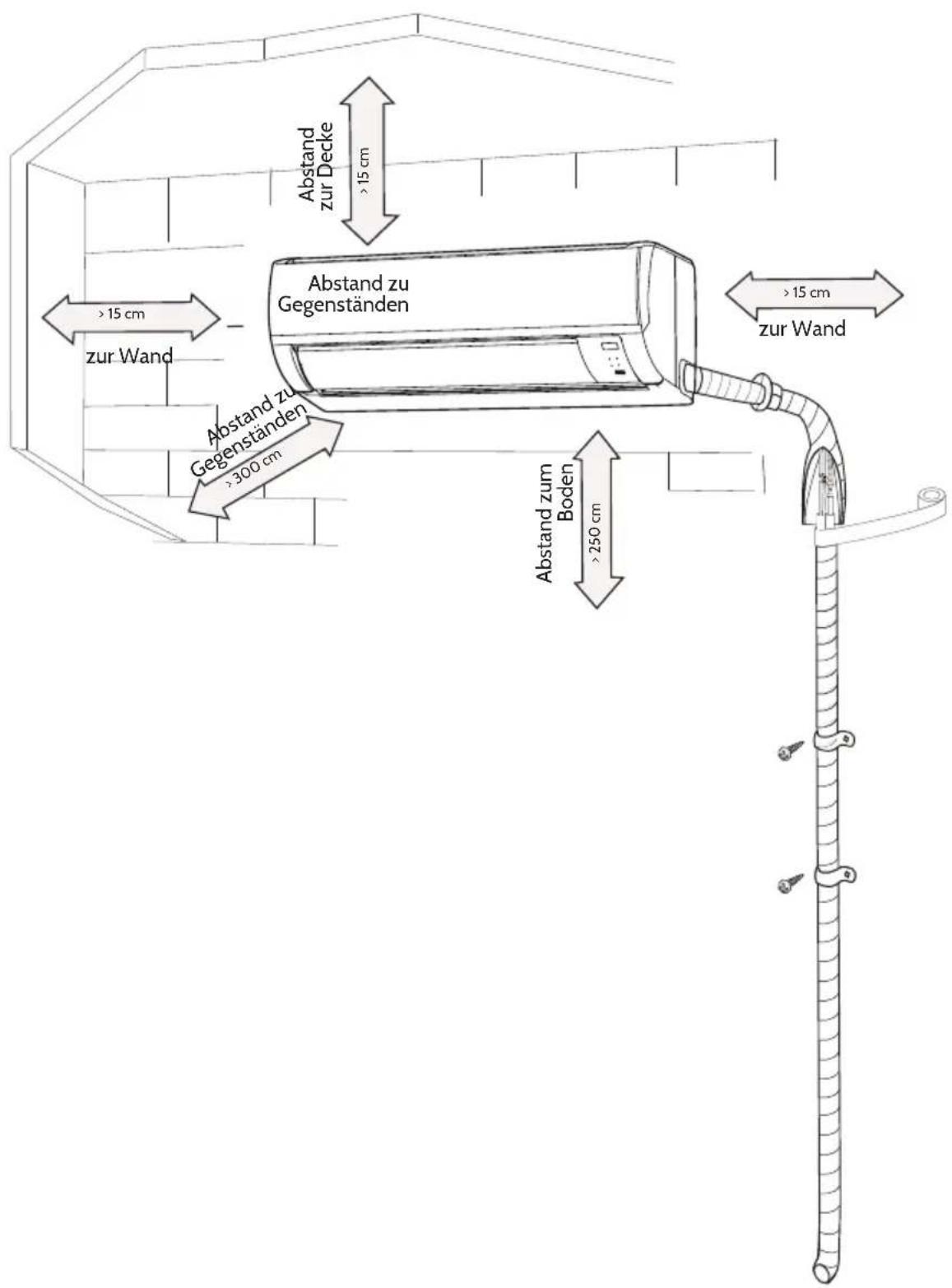

Montagezeichnung

Benötigte Werkzeuge

• Füllstandsmesserarbeit
• Schraubendreher
• Schlagbohrmaschine
• Bohrkopf
  Rohrleitungserweiterung
  Drehmomentschlüssel
  Maulschlüssel
  Rohrabschneider

Lecksuchgerät
Vakkumpumpe
- Druckmessgerät
- Universalmessgerät
- Innensechskantschlüssel
Maßband

Hinweise: Lassen Sie die Montage durch Fachleute ausführten. Esarf kein ungeeignetes Stromkabel verwendet werden.

Wahl des Aufstellungsortes

Grundlegende Anforderungen

Die Montage des Gerätes an den folgenden Orten kann zu einer Fehlfunktion führen:

• Orte in der Höhe von Wärmequellen, Dämpfen, entflammbaren und explosiven Gasen, oder andere entzündliche Gegenstände.
• Orte mit Hochfrequenzgeräten (wie Schweiβgeräte, medizinischen Geräte).
  Kustennähe
• Orte mit Ölen oder Dämpfen in der Luft.
• Orte mit Schwefelgasen.
• andere Orte mit besonderen Bedingungen.
  Leuchtstoffrähen

Innengerat

• Vermeiden Sie die Montage des Innengerätes an einem Ort, an dem entzündliche Gase hergestellt werden oder ausströmen.
• Vermeiden Sie die Montage des Innengerätes an feuchten Orten oder Orten, wo Öl auf das Gerät spritzt.
  Wahlen Sie einen Ort,

an dem die Luft aus dem Luftauslass jeder Ecke des Raumes erreicht.
an dem der Luftteinlass und Luftauslass nicht blockiert werden.
mit der gingsten Einwirkung der Außenluft.
mit einem festen und ebenen Untergrund.

• Lassen Sie ausreichend Platz für die Wartung und Montage.

• Achten Sie darauf, dass die Montage den Anforderungen der Montagezeichnung entspricht.

• Verwenden Sie das Gerät nicht in der unmittelbaren Umgebung einer Waschküche, einer Dusche oder eines Schwimmbeckens.

Sicherheitshinweise

• Folgen Sie bei der Montage den Sicherheitsbestimmungen für elektrische Geräte.
• Wenn das Netzkabel beschädigt ist, muss es vom Kundendienst oder einer Fachwerkstatt ersetzt werden, um Gefahren abzuwenden.
• Verwenden Sie einen Luftschutzschalter und einen geeigneten Stromkreis.
• Der Luftschutzschalter muss einen Kontaktabstand von mindestens 3mm an allen Polen in einer festen Verdraughtung haben.
• Das Gerät muss gemäß den nationalen Bestimmungen zur Auslegung von Stromleitungen angeschlossen werden.
• Achten Sie darauf, dass der Stromanschluss mit den Anforderungen des Gerätes übereinstimmt. Eine instabile Stromversorgung kann zu einem Stromschlag, einem Brand oder einer Fehlfunktion führen. Schlieben Sie die geeigneten Netzkabel an, bevor Sie das Gerät benutzen.
  Schlieben Sie die Phase, Masse und Erdung ordnungsgemäß an.
• Schalten Sie das Gerät aus, bevor Sie Arbeiten an der Elektronik vornehmen.
  Schlieben Sie das Gerät nicht an die Stromversorgung an, bevor Sie das Gerät montiert haben.

Anforderungen an die Erdung

• Das Klimagerät ist ein elektrisches Gerät der Klasse 1. Es muss ordnungsgemäß mit einem Erdungsüberwachungsgerät geerdet werden. Gewährleisten Sie, dass das Gerät wirsam geerdet ist. Es kann sonst zu einem Stromschlag kommt.
• Der gelbgrüne Draht im Gerät ist die Erdung. Dieder Draht kann nicht für andere Zwecke gebraucht werden.
• Der Erdungswiderstand muss mit den Sicherheitsbestimmungen des Landes übereinstimmen.
• Bei einer Festverdraughtung ist eine allpolige Trennung vom Netz mit einer Kontaktöffnung von mindestens 3 mm pro Pol vorzusehen.

Montage des Innengerätes

Schritt 1: Empfehlen Sie dem Kunden einen Montage- und Aufstellungsord und einigen Sie sich darauf.

Schritt 2: Montage der Wandhalterung

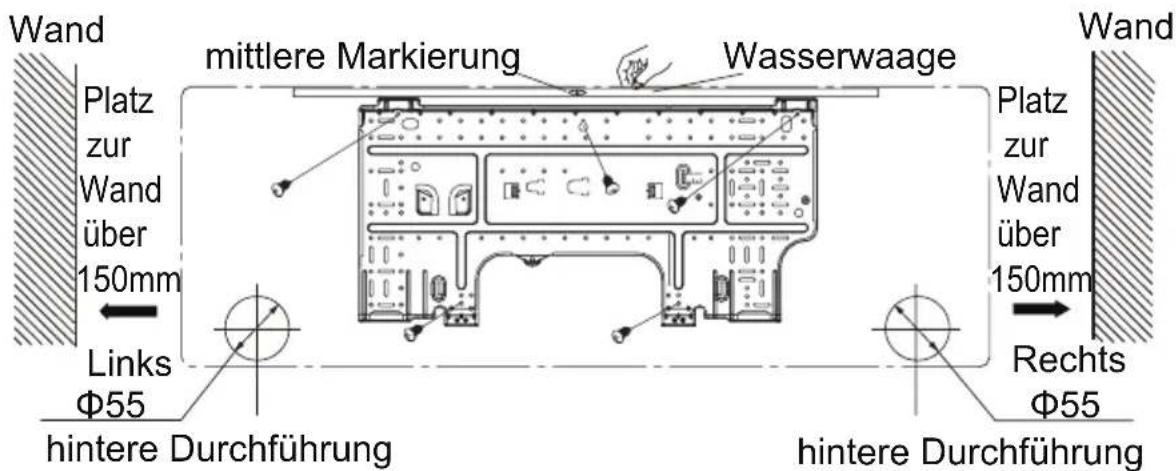

1. Halten Sie die Wandhaltung an die Wand. Richten Sie Wandhalterung mit einer Wasserwaage aus undzeichen Sie die Bohrlocher an.

2. Bohren Sie mit einer Schlagbohrmaschine die Locher für die Montageschrauben. Der Bohrer sollt dieselben Maße wie die Speizdüb haben. Bestücken Sie die Locher mit den Speizdübeln.

3. Befestigen Sie die Wandhalterung mit den Blechschrauben (ST.2X25 TA). Überprüfen Sie die Festigkeit der Montage durch Ziehen an der Halterung. Wenn der Speizdüb lose ist, bohren in der Naze ein neues Loch.

Schritt 3: Loch für Leitungs durchführung

1. Legen Sie die Position der Leitungs durchführung nach dem Verlauf der Ausgangsleitung fest. Die Position der Leitungs durchführung sollte etwas tiefer liegen als die Wandhalterung.

1. Offnen Sie an der gewählten Stelle eine Durchführung mit einem Durchmesser von 55 mm. Um den Ablauf von Flüssigkeit reibungslos zu gestalten, neigen Sie die Durchführung von der Innenseite leicht von oben nach unter Außenseite hin mit einem Winkel von 5 - 10^

Hinweis: Vermeiden Sie Staub und treffen Sie entsprechende Sicherheitsvorkehrungen, wenn Sie das Loch bohren.

Die Spreizdübel sind nicht im Lieferumfang enthalten. Sie sind im Handel erhältlich.

Schnitt 4: Leitungs durchführung nach außen

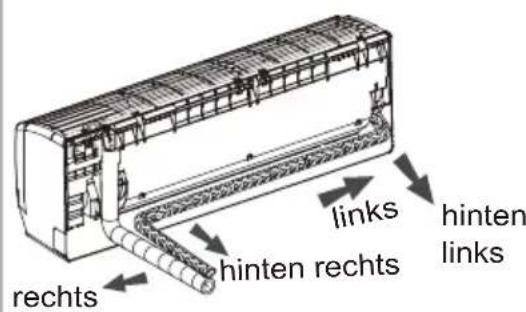

1. Die Leitung kann rechts, hinterrechts und hinten links nach außen gefuhrt werden.

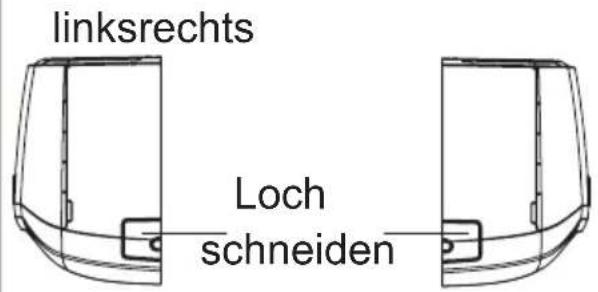

1. Wenn Sie die Leitung von links oder rechts verlegen sollen, schneiden Sie das dazugehörige Loche an der Seite aus.

Schritt 5: Verbindung der Leitung mit dem Innengerät

1. Die Leitungsverbindung zur Einströmduise führen.

2. Die Überwurfmutter mit der Hand leicht anziehen.

3. Stellen Sie den Drehmoment nach der Tabelle unter ein. Den Maulschluss an die Leitungsverbindung und den Drehmomentschluss an die Überwurfmutter anlagen. Die Überwurfmutter mit dem Drehmomentschluss festziehen.

	TigBteHmingrtenque (N·m)
Φ 6.35 (1/4")	15.7 (1.6kg.m)
Φ 9.52 (3/8")	29.4 (3.0kg.m)
Φ 12.70 (1/2")	49.0 (5.0kg.m)
Φ 15.88 (5/8")	73.6 (7.5kg.m)

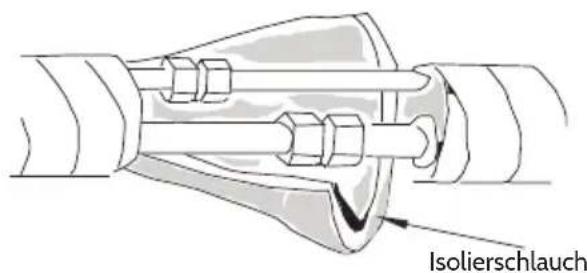

1. Stulpen Sie über die Innenleitung und das Glied der Verbindungsleitung einen Isolierschlauch und umwickeln Sie es mit Isolierband.

Schritt 6: Montage der Ablaufleitung

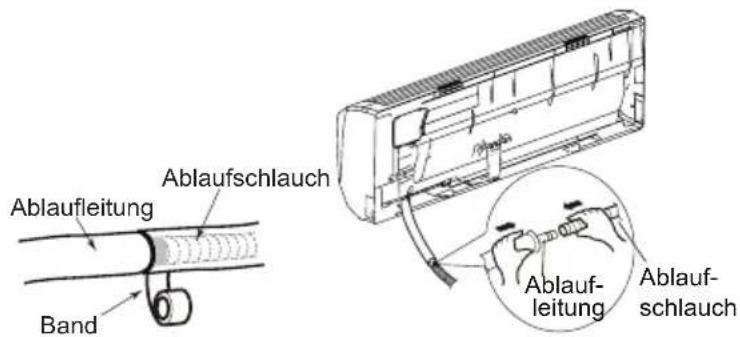

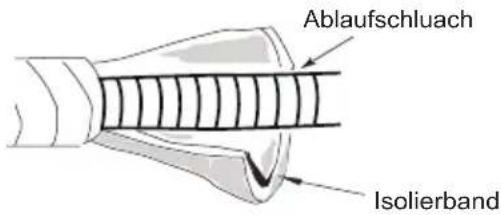

1. Den Ablaufschlauch mit der Ablaufleitung verbinden.

2. Das Gelenk mit Isolierband umwickeln.

3. Verwenden Sie für den Innenablaufschlauch einen Mantel.
   Die Spreizdübel sind nicht im Lieferumfang enthalten.

Schnitt 7: Verbindung der Leitungen mit den Innengerät

1. Offnen Sie die Klappe. Entfernen Sie die Schraube des Schaltfachdeckels und nehmen Sie den Deckel ab.

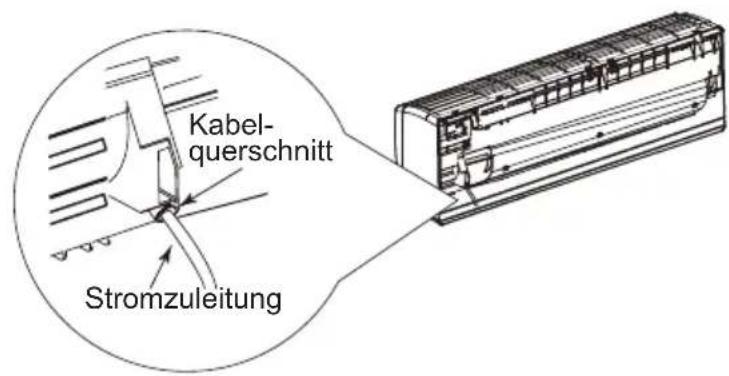

1. Das Netzkabel durch den Kabelquerschnitt des Innengerates führen und herausziehen.

1. Entfernen Sie die Drahtklemme. Schlieben Sie die Stromzuleitung den Farben entsprechend an die Federklemme an.
2. Setzen Sie den Schaltfachdeckel wieder auf undziehen Sie die Schraube fest.
3. Schlieben Sie die Klappe.

Hinweise

Alle Verdrahtungen des Innen- und Außererätes müssen durch einen Fachmann verbunden werden.

• Falls die Länge der Stromzuleitungen nicht ausreichen, bestellen Sie beim Kundendienst ein neues. Verlangern Sie die Netzkabel nicht selbst.
• Bei Klimageräten mit einem Netzstecker sollende dieser nach der Montage erreichbar sein.

• Bei Klimageräten ohne Netzstecker muss ein Luftschutzschalter im Stromkreis installiert sein. Der Luftschutzschalter muss einen Kontaktabstand von mindestens 3 mm an allen Polen haben.

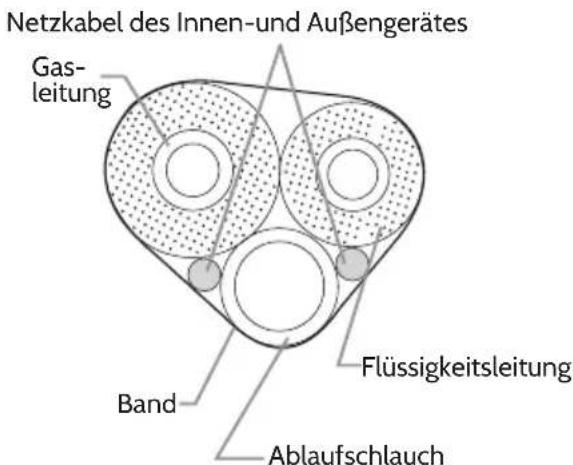

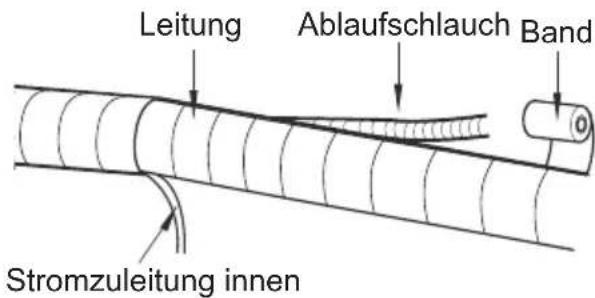

• Umwickeln Sie die Anschlussleitung, das Netzkabel und die Ablaufleitung mit Isolierband.

1. Behalten Sie beim Umwickeln eine gewisse Lange des Ablaufschlauchs und der Stromzuleitung über. Führten Sie beim Umwickeln ab einer bestimmen Stelle die innere Stromzuleitung ab und dann den Ablaufschlauch.
2. Wickeln Sie gleichmäßig.
3. Die Flüssigkeitsleitung und die Gasleitung müssen am Ende getrennt umwickelt werden.

Hinweise:

Die Stromzuleitung und der Steuerdraht durren nicht uberkreuzt oder miteinander verwunden werden.
- Der Ablaufschlauch sollte beim Umwickeln unter liegen.

Schritt 9: Montage des Innengerätes

1. Stecken Sie die den Strang der zusammengebundenen Rohre durch das Mauerrohr und führen Sie den Strang durch das Maucherloch.
2. Hangen Sie das Innengerat in die Wandhalterung.
3. Dichten Sie die Lücke zwischen den Rohren und dem Mauerloch mit Dichtgummi.
4. Befestigen Sie das Mauerrohr.
5. Überprüfen Sie, ob das Gerät fest und dicht zur Wand hin montiert wurde.

Biegen Sie die Leitung nicht zu stark.
Vermeiden Sie so Verstopfungen.

Überprüfung nach der Montage

Überprüfen Mögliche Fehlfunktion
Wurde das Gerät stabil montiert? Das Gerät könnte herunterfallen, vibrieren oder Lärnm von sich geben.	Mögliche Kondensation und Tropfen von Wasser
Wurde eine Dichtigkeitsprüfung durchgeführt? Möglich unzureichende Kühl-/Wärmeleistung
Ist die Wärmeisolierung der Leitungen ausreichend? Möglich Kondensation und Tropfen von Wasser
Wird das Wasser gut abgeleitet? Mögliche Kondensatiound Tropfen von Wasser
Stimmt die Spannung der Stromversorgung mit den Angaben auf dem Typenschild überein?	Mögliche Fehlfunktion oder Beschädigung der Kom-ponenten
Sind die elektrische Verdraughtung und die Leitungen korrekt montiert?	Mögliche Fehlfunktion oder Beschädigung der Kom-ponenten
Ist das Gerät ordnungsgemäß geerdet? Möglicher Kriechstrom.
Ist das Netzkabel entsprechend den technischen Angaben geeignet?	Mögliche Fehlfunktion oder Beschädigung der Komponenten
Gibt es blockierende Gegenstände am Luftseinlass oder Luftauslass?	Mögliche unzureichende Kühl-/Wärmeleistung
Wurden nach der Montage Staub und Montagematerial entfernt?	Mögliche Fehlfunktion oder Beschädigung der Komponenten
Sind das Gas- und das Flüssigkeitsventil vollständig geöffnet?	Mögliche unzureichende Kühl-/Wärmeleistung

Testbetrieb

1. Vorbereitung des Testbetriebs

2. Der Kunde stimmt der Montage der Klimaanlage zu.

3. Legen Sie für den Kunden wichtige Hinweise zum Gerät dar.

4. Methode des Testbetriebs

5. Schreiben Sie die Stromversorgung an. Drücken Sie auf der Fernbedienung ON/OFF, um den Betrieb zu starten.

6. Drücken Sie MODE. Anschließlich AUTO, COOL, DRY, FAN und HEAT wahlen, um zu überprüfen, ob das Gerät normal lauft.
7. Wenn die Umgebungstemperatur unter 16^ Grad liegt, kann das Klimagerät nicht kühlen.

Konfiguration der Anschlussleitung

1. Standardlängen der Leitung: 5 m, 7,5 m, 8 m.
2. Die Mindestlänge des Leitung ist 3m
3. Maximale Längen in den Tabellen unter.

Kühleistung Max.	Länge der Leitung	Max. Höhen- Unterschied
5000 Btu/h (1465 W)	15 m 5
7000 Btu/h (2051 W)	15 m 5
9000 Btu/h (2637 W)	15 m 5
12000 Btu/h (3516 W)	20 m 10
180 Btu/h (5274 W)	25 m 10

Kühlleistung Max.	Länge der Leitung	Max. Höhen-Unterschied
Btu/h(1465 W)	15 m 5
7000 Btu/h(2051 W)	15 m 5
9000 Btu/h(2637 W)	15 m 5
12000 Btu/h(3516 W)	20 m 10
180 Btu/h(5274 W)	25 m 10

1. Nach der Veränderung der Leitungen ist zusätzliches Kältemittel und Kältemittel erforderlich.

2. Nach dem die Leitung um 10 Meter (von der Basis der Standardlänge ausgehend) verlangert wurde, sollen den Sie für jeder 5 m zusätzliche Leitungslänge 5 ml Kaltemittelöl hinzugeben.
   Die Berechnungsmethode fur eine zusätzliche Menge Kaltemittel (basierend auf der Flüssigkeitsleitung) ist:

Zusätzliche Menge an Kältemittel = Verlangerte Leitung in Meter x zusätzliche Menge an Kältemittel pro Meter

• Basierend auf der Länge der Standleitung, fügen Sie entsprechend der Tabelle Kältemittel hinzu. Die Menge an zusätzlichen Kältemittel (R410A) ist je nach Leitungs durchmesser untersiedlich. Beachten Sie die folgende Tabelle:

Durchmesser der Anschlussleitung Drosselventil der Außenleitung
Flüssigkeitsleitung(mm)	Gasleitung (mm) Kühlgerrat	(mm) Kühl&Heizgerät (mm)
Ø 6 Ø 9,52 oder Ø 12 15 20
Ø 6 oder Ø 9,52 Ø 16 oder Ø 19 15 50
Ø 12 Ø 19 oder Ø 22,2 30	120
Ø 16 Ø 25,4 oder 31,8	60	120
Ø 19	-	250	250
Ø 22,2	-	350	350

Leitungsveränderung

Eine falsch vorgenommene Veränderung ist die Hauptursache für Lecks. Verlangern Sie die Leitung nach folgenden Schritten:

1. Schneiden Sie die Leitung zu.

2. Schneiden Sie die benötigte Leitung mit einem Rohrabschneider zurecht.

3. Den Grat entfernen

4. Entfernen Sie den Grat mit einem Former. Vermeiden Sie, dass Gratrückstände in die Leitung gelangen.

5. Ziehen Sie den passenden Isoliermantel darüber.

6. Schrauben Sie die Überwurfmutter darüber.

7. Entfernen Sie die Überwurfmutter zur Anschlussleitung nachinnen und von dem Außenventil.

8. Dehnen Sie Öffnung

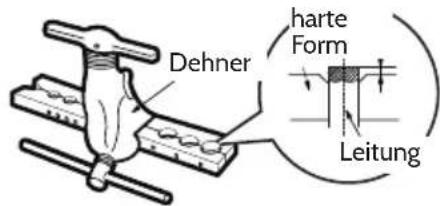

9. Dehnen Sie die Öffnung mit einer Rohrdehner.

Schritt 1 weicht je nach Durchmesser ab. Siehe Tabelle:

Außendurch-messer (mm)	A (mm)
	Max. Min.
Ø 6 - 6,35 (1/4") 1	3	0,7
Ø 9,52 (3/8") 1,6	1	0
Ø 12 - 12,7 (1/2") 1	8	1,0
Ø15,8 - 16 (5/8") 2	4	2,2

6. Inspektion

• Überprüfen Sie die Qualität des erweiterten Anschlusses. Falls es eine Fehlerstelle gibt, dehnen Sie den Anschluss erneut nach den obigen Schritten.

glatte Oberfläche

falsches Dehnen

neigen beschädigteaged Oberfläche

Die Länge ist gleich

Hinweise zur Entsorgung

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringn.

Das Produkt enthalt Batterien, die der Europäischen Richtlinie 2006/66/EG unterliegen und nicht mit dem normalen Hausmull entsorgt werden)durfen.itte informieren Si esich uber die ortlichen Bestimmungen zur gesonderten Entsorgung von Batterien.Durch regelkonforme Entsorgung schutzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.

Konformitätserklarung

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2004/108/EG (EMV)

2006/95/EG (LVD)

2011/65/EU (RoHS)

2012/206/EU (EVPG)

Dear Customer,

• This is a general use remote controller, it could be used for the air conditioners with multifunction; For some function, which the model doesn't have, if press the corresponding button on the remote controller that the unit will keep the original running status..
• After putting through power, air conditioner will give out a sound and operation indicator is ON (red indicator). You can operate the air conditioner through the remote controller.
• Wenn das Geräteingeschaltet ist, blinking nach jedem Tastendruck das Sendesymbol auf der Fernbedi- enung einzel auf.
• Wenn das Gerät ausgeschaltet ist, erscheint auf der Fernbedienung die eingestellte Temperatur. Im eingschalteten Zustand zeigt das Display der Fernbedienung das Symbol fürs Hochfahren an.

1 ON/OFF button

6 Schwenkbewegung links/rechts
