BEDIENUNGSANLEITUNG IK4083M Pelgrim

Anleitung Induktionskochfeld

NL Gebruiksaanwijzing NL 3 - NL 27
EN Instructions for use EN 3-EN 27
FR Mode d'emploi FR 3 - FR 27
DE Bedienungsanleitung DE 3 - DE 27

Gebruekte pictogrammen - Pictograms used

Danger! Risque de blessure - Gefahr! Verletzungsgefahr

Vorsicht! Gefahr von Schäden am Gerät

Let op! - Note! - Remarque! - Hinweis!

INHOUDSOPGAVE

Uw kookplaat

Automatisch opwarmen

	Einführung	4
	Induktskochfeld	5
	Bedienleiste	7
Sicherheit
	Überhitzungsschutz	8
	Kochzeitbegrenzung	8
	Gesund kochen 8
Verwendung
	Induktionsgeräische	9
	Kochgeschirr	9
	Leistungsstufen einstehen 10
	Schmelz-/Warmhaltefunktionen	11
	Ankochautomatik	11
	Funktion „Pause" 11
	Anzeigen auf dem Display 12
	Garzeit/Kurzzeituhr	12
	Tabelle der Kochfeldfunktionen 13
	Leistungsstufen	14
Bedienung
	Kochvorgang starten 15
	Kochenbeenden16

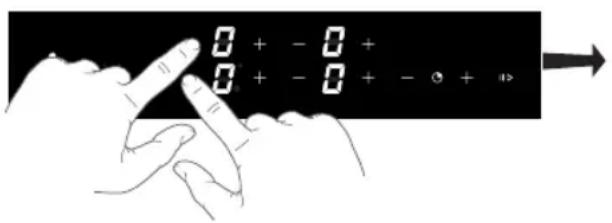

	„Bridge“ Inductionszonen (modellabhängig) 16
	Timer-Steuerung17
	Einschalten der Ankochautomatik 19
	Unterbrechen des Kochvorgangs 19

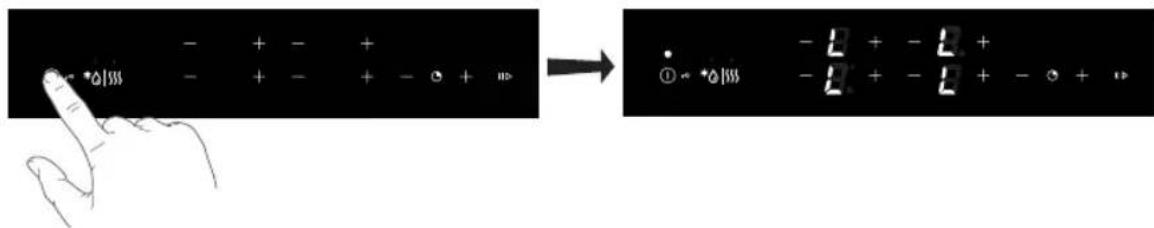

	Verwenden der Sperre/Kindersicherung 20
	Wiederherstellungsfunktion	20
	Einschalten der Schmelzfunktion	20
	Einschalten der Warmhaltefunktion	20

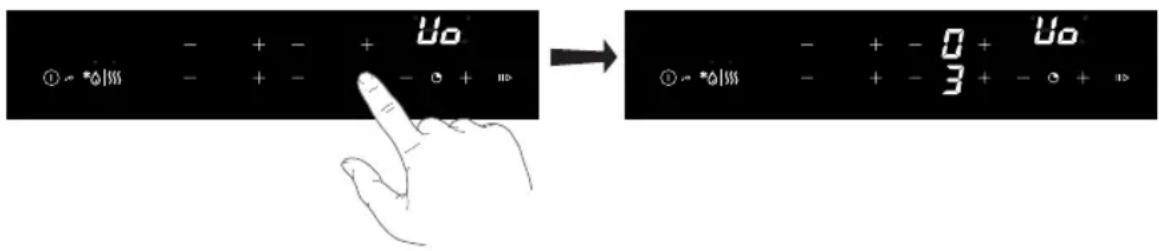

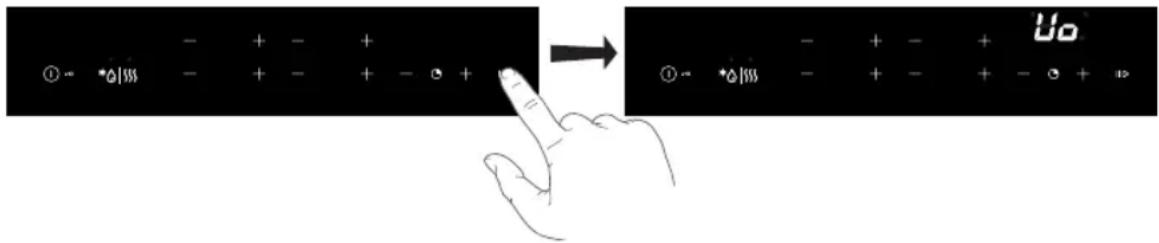

Einstellungen
	Einstellung des akustischen Signals und der Sperrparameter	21
Pflege
	Reinigung	23
Technische Daten
	Informationen zur Verordnung (EU) 66/2014 24
Fehlerbehebung
	Allgemeines	26
Umweltschutz
	Entsorgung von Gerät und Verpackung	27

Einführung

Dieses Kochfeld wurde für echte Koch-Fans entwickelt! Kochen mit Induktionskochfeldern bietete eine Reihe von Vorteilen. Das Kochfeld reagiert schnell und kann auch auf äußert niedrige Leistung eingestellt werden. Dank der hohen Leistung wird schnell der Siedepunkt von Speisen erreicht. Der großzügige Abstand zwischen den Kochzonen macht das Koch sehr bequem.

Beim Kochen mit Induktionskochfeldern sind im Vergleich zu herkömmlichen Geräten einige Besonderheiten zu beachten. Bei Induktionskochfeldern erfolgt die Wärmeerzeugung mit Magnetfeldern. Deshalb ist nicht jeder Topf ohne Weiteres verwendbar. Weitere Informationen hierzu finden Sie im Kapitel „Kochgeschirr".

Für optimale Sicherheit verfügbar das Gerät über Funktionen zum Überhitzungsschutz sowie eine Restwärmeanzeige.

In dieser Bedienungsanleitung wird beschrieben, wie Sie Ihr Induktionskochfeld optimal verwenden können. Neben Informationen zur Bedienung erhalten Sie auch Hintergrundinformationen, die bei der Verwendung these Products hilfreich sein können. Außer dem finden Sie Kochtabellen und Pflege tipps.

Lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme sorgfältig durch, und haben Sie diese zum späteren Nachlesen gut auf.

Die Bedienungsanleitung ist auch ein wichtiges Referenzmaterial für Kundendiensttechniker. Kleben Sie deshalbitte das Typenschild des Geräts in das vorgesehene Kästchen hinten in der Bedienungsanleitung. Das Typenschild des Geräts enthalt alle Informationen, die der Kundendienst besteht, um angemessen auf ihre Fragen reagieren zu konnen.

Die Installationsanweisungen sind separat mitgeliefert.

Wir wünschen viel Freude beim Kochen!

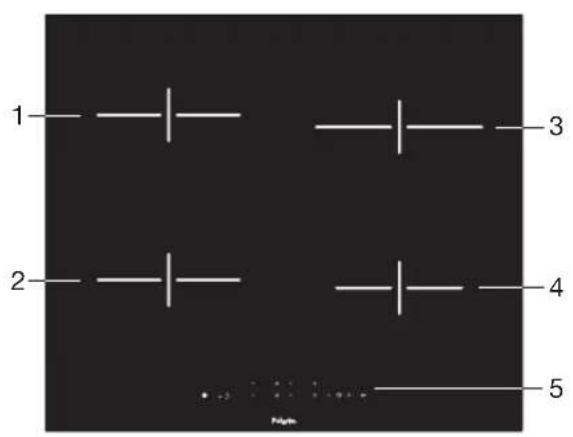

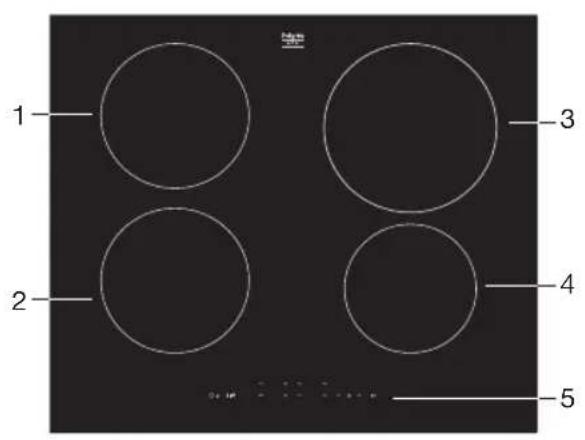

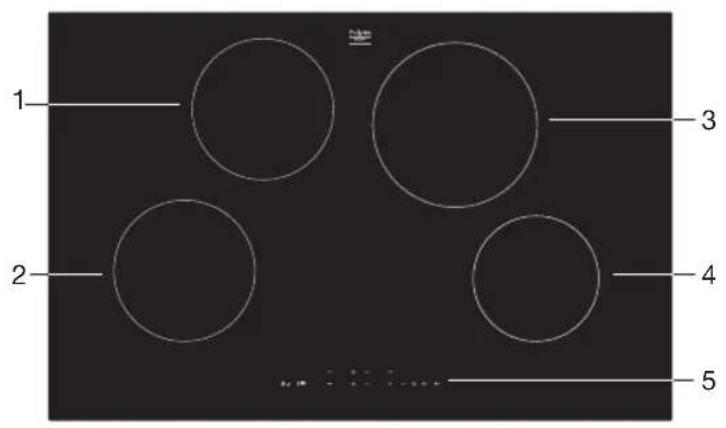

Induktionskochfeld

1. Kochzone 18cm / 1,4kW (Boost 2,1 kW)
2. Kochzone 18cm / 1,4kW (Boost 2,1 kW)
3. Kochzone 21 cm / 2,3 kW (Boost 3,0 kW)
4. Kochzone 16cm / 1,4kW (Boost 1,85 kW)
5. Bedienleiste

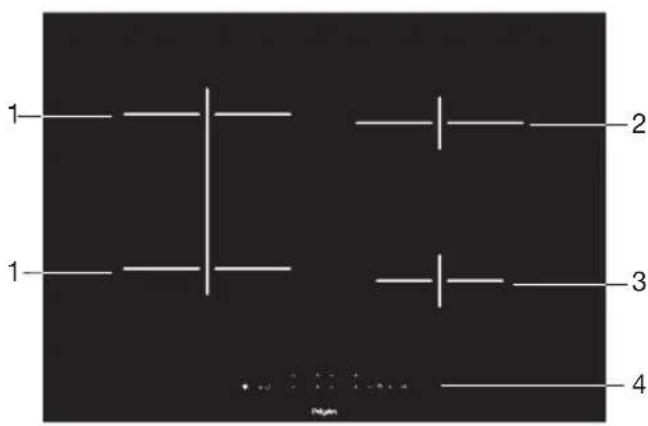

1. Bridge Inductionszone 19 × 21 ~cm / 2,1-3,0 kW (Boost)
2. Kochzone 21 cm / 2,3 kW (Boost 3,0 kW)
3. Kochzone 16cm / 1,4kW (Boost 1,85 kW)
4. Bedienleiste

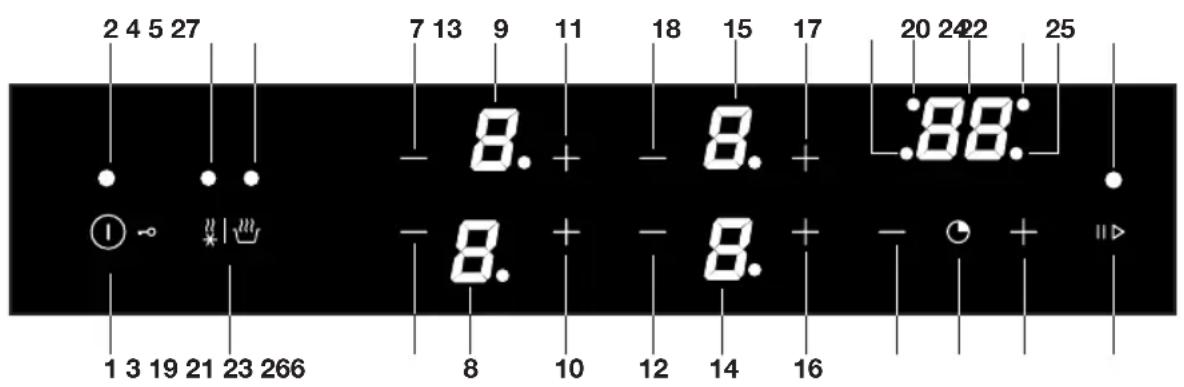

Bedienleiste

1. EIN/AUS-Taste / Kindersicherungstaste
2. Betriebsanzeige / Kindersicherungsanzeige
3. Schmelz-/Warmhaltetaste
4. Schmelzanzeige
5. Warmhalteanzeige
6. Taste „Leistungsaufnahme reduzieren“ Kochzone links vorn
7. Taste „Leistungsaufnahme reduzieren“ Kochzone links hinten
8. Anzeige Kochzone links vorn
9. Anzeige Kochzone links hinten
10. Taste „Leistungsaufnahme erhöhen“ Kochzone links vorn
11. Taste „Leistungsaufnahme erhöhen“ Kochzone links hinten
12. Taste „Leistungsaufnahme reduzieren“ Kochzone rechts vorn
13. Taste „Leistungsaufnahme reduzieren“ Kochzone rechts halten
14. Anzeige Kochzone rechts vorn
15. Anzeige Kochzone rechts hinten
16. Taste „Leistungsaufnahme erhöhen“ Kochzone rechts vorn
17. Taste „Leistungsaufnahme erhöhen“ Kochzone rechts hinter
18. Zeitsteuerungsanzeige für Kochzone vorn links
19. Taste „Zeit reduzieren“
20. Zeitsteuerungsanzeige für Kochzone hinter links
21. Zeitsteuerungstaste
22. Zeitanzeige
23. Taste „Zeit verlangern“
24. Zeitsteuerungsanzeige für Kochzone hinten rechts
25. Zeitsteuerungsanzeige für Kochzone vorn rechts
26. Taste „Pause/Wiederherstellen“
27. Anzeige „Pause/Wiederherstellen“

Bestimmte Bedienfunktionen sind nur bei speziellen Modellen verfügbar.

Lesen Sie vor der Verwendung des Geräts die separates Sicherheitshinweise!

Überhitzungsschutz

Ein Sensor kontrolliert laufend die Temperatur bestimmter Teile des Kochfelds. Jege Kochzone ist mit einem Sensor ausgestattet, der die Temperatur des Topfbodens kontrolliert, um Überhitzung und Trockenkochen zu vermeiden. Bei überhöhter Temperatur wird die Leistung automatisch gesenkt oder das Kochfeld wird gaz ausgeschaltet.

Kochzeitbegrenzung

Die Kochzeitbegrenzung ist eine Sicherheitsfunktion Ihres Kochfelds. Sie schaltet sich automatisch ein, wenn Sie vergessen sollenen, das Kochfeld auszuschalten. Je nach gewährter Einstellung wird die Kochdauer wie folgt begrenzt:

Leistungsstufe Maximale Betriebszeit
U 2 Stunden
u 8 Stunden
1 bis 2 8 Stunden
3 bis 4 6 Stunden
5 bis 6 4 Stunden
7 bis 8 2 Stunden
9 1,5 Stunden
P 5 Minuten (dann darüber k zuz Stufe 9)

Gesund kochen

Rauchpunkte verschiedener Ölsorten

Für ein möglichst gesundes Braten wird empfohlen, das verwendete Öl auf die Brattemperatur abzustimmen. Jede Ölsorte hat ihren eigenen Rauchpunkt, bei dem giftingige Gase freigesetzt werden. In der folgenden Tabelle sind die Rauchpunkte verschiedene Ölsorten angegeben.

Öl Rauchpunkt ℃ Öl Rauchpunkt ℃
Natives Olivenöl Extra 160	℃ Sonnenblumenöl	227 °C
Butter/Kokosöl 177 ℃ Maiisöl/Erdnussöl 232 ℃
Rapsöl	204 ℃ Olivenöl	242 °C
Natives Olivenöl	216 ℃ Reisöl	255 °C

Induktionsgeräusche

Ticken

• Dieses Gerausch wird von den Leistungsbegrenzern der linken und rechten Zonen verursacht. Auch bei niedrigen Leistungsstufen kann ein leises Ticken auftreten.

Töppe geben Gerausche von sich

• Auch die Töppe können beim Kochen hin und wieder Gerausche von sich geben. Dies wird durch den Fluss der Energie vom Kochfeld zum Kochgeschirr verursacht. Bei hohenen Leistungsstufen ist dies bei einigen Töpfen und Pfaffen normal. Für Kochgeschirr und Kochfeld ist dies unschädlich.

Lüfter gibt Gerausche von sich

• Das Gerät ist mit einer Luftung ausgestattet, um die Lebensdauer der Elektronik zu verlangern. Bei intensiver Nutzung des Gerätes wird die Luftung eingeschaltet, um das Gerät zu kühlen. Sie horen ein brummendes Gerausch. Die Luftung lauft noch eine Minute weiter, nach dem das Kochfeld ausgeschaltet wurde.

Kochgeschirr

• Stellen Sie Töppe und Pfannen stets in die Mitte einer Kochzone.
• Für das Induktionskochen werden spezielle Töpfe/Pfannen bestehtigt.
• Verwenden Sie nur Kochgeschirr, das für Elektroherde und Induktionsherde geeignet ist, mit: Bodenstarke mindestens 2,25 mm Sauberem und ebenem Boden
• Am besten eignet sich Kochgeschirr mit dem Gütezeichen „Class Induction".

Töppe und Pfaffen, die vorher bereits auf einem Gasherd benutzt wurden, sind für Induktionskochfelder nicht mehr geeignet!

Sie können selbst mithilfe eines Magneten überprüfen, ob ihr Kochgeschirr geeignet ist. Das Kochgeschirr ist geeignet, wenn der Boden des Topfs oder der Pfanne einen Magneten anzieht.

Geeignet Ungeeignet
Spezielle Edelstahlpfannen Keramik
Class Induction Edelstahl
Robuste Emailletöppe Porzellan
Emailliertes gusseisernes Kochgeschirr	Kupfer/Aluminium/Kunststoff

Vorsicht bei dunnem, emailiertem Kochgeschirr! Bei einer hohenen Leistungsstufe kann das Email abspringen, wenn der Topf zu trocken ist. Der Topfboden kann sich verformen, z. B. bei Überhitzung, oder wenn die Kochzone auf eine zu hohe Leistung eingestellt ist.

• Verwenden Sie niemals Kochgeschirr mit verformtem Boden! Ein hohler oder gewöblter Boden kann die Funktion des Überhitzungsschutzes beeinträchtigen, so dass das Gerät zu besteht wird.
  Dies kann dazu führen, dass die Glasplatte springt und der Topfboden schmilzt.
• Schäden aufgrund ungeeigneten Kochgeschirrs oder durch Trockenkochen sind von jeder Garantie ausgeschlossen.

Mindestdurchmesser von Töpfen und Pfaffen

• Der Durchmesser des Topf-/Pfannenbodens muss mindestens

9 cm betragen bei Kochzonen 16-18 cm
11 cm betragen bei Kochzone 21 cm und fur Kochzone 19× 21cm
23 cm für verbundene 'Bridge' Inductionszonen

• Das Beste Ergebnis erzielen Sie mit Kochgeschirr, das denselben Durchmesser wie die Zone hat.

Bei einem zu klinen Topf wird die Kochzone nicht eingeschaltet.

Schnellkochtopfe

• Schnellkochtopfe eignen sich ausgesprochen gut zum Kochen auf dem Induktionskochfeld. Die Kochzone reagiert sehr schnell, wodurch auch der Schnellkochtopf schnell seinen Druck erreicht. Sofort nach dem Ausschalten einer Kochzone wird der Kochvorgang angehalten.

Leistungsstufen einstellen

Die Kochzonen haben 9 Leistungsstufen sowie eine Boost-Stufe.

• Berühren Sie die Taste „+“ oder „-“ der gewünschten Kochzone.

Wenn Sie die Taste ^ 一 + ^ 一 zum ersten Mal berühren, wird die Leistungsstufe ,9" angezeigt.
Wenn Sie die Taste „zum ersten Mal berühren, wird die Leistungsstufe „4" angezeigt.

• Stellen Sie mit den Tasten „+“ und „-“ für die gewünschte Kochzone die gewünschte Leistung ein. Stellen Sie Leistungsstufe „9“ ein. Tippen Sie dann auf „+“, um die Boost-Stufe zu aktivieren.

Die Kochzone wird mit der ausgewählten Leistung eingeschaltet.

Leistungsverteilung auf die Kochzonen

Die maximal verfügbare Leistung ist vom Stromanschluss des Kochfeldes abhängig.

Weitere Informationen finden Sie im Kapitel „Einstellungen“ unter „Maximale

Gesamtleistung".

• Wenn Po auf einen Wert < 7,4 eingestellt ist, können die rechten Kochzonen nicht

unabhängig voneinander arbeiten.

Auch die linken Kochzonen konnen nicht unabhängig voneinander arbeiten.

Wenn these Kochzonen gleichzeitig eingeschaltet sind, wird die Leistung automatisch verteilt. Bis zur Stufe 9 hat dies keinerlei Auswirkungen.

Sobald die maximale Leistung erreicht ist, wird ein Tonsignal wiedergegeben.

• Wenn eine Kochzone auf Boost stehen und Sie die andere Kochzone auf Kochstufe 9 oder Boost setzen möchten, reduzieren Sie zuerst die Leistungsstufe der Boost-Kochzone.

VERWENDUNG

• Linke und rechte Kochzonenseite arbeiten unabhängig voneinander. Sie konnen auf der linken und der rechten Seite jeweils eine Kochzone auf Boost einstellen. Wenn die „Maximale Gesamtleistung“ P0 auf 3,7 kW oder weniger eingestellt ist, konnen die linken und rechten Kochzonen nicht unabhängig voneinander genutzt werden. Sobald die maximale Leistung erreicht ist, wird ein Tonsignal wiedergegeben.

Schmelz-/Warmhaltefunktionen

Mit den Schmelz-/Warmhaltefunktionen können Sie Speisen erwärmen und auf einer bestimmten Temperatur halten.

Schmelzen

Fur das Schmelzen von Lebensmitteln wird eine Temperatur von 42^ (+/- 5^) gehalten (abhängig von der Qualität des verwendeten Kochgeschirrs).

Warm halten

Fur das Warmhalten von Lebensmitteln wird eine Temperatur von 70^ (+ / - 5^) gehalten (abhängig von der Qualität des verwendeten Kochgeschirrs).

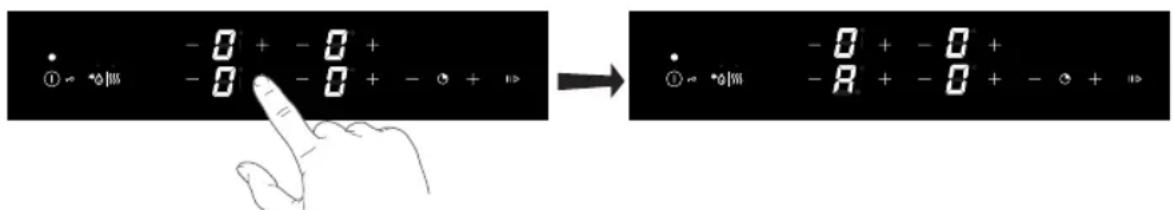

Ankochautomatik

Mit dieser Funktion wird die Kochzone auf Stufe 9 vorgeheizt, um sie schnell auf die notwendige Temperatur zu bringen. Nach einer gewissen Wartezeit wird die Leistung wieder auf die vorgegebene Stufe zusückgeschaltet. Die Funktion kann bei allen Kochzonen für alle Leistungsstufen außer „9" und Boost aktiviert werden.

Leistungsstufe Zeit (Sekunden), nach der die Kochzone zur ausgewählten Stufe wechselt
1	40
2	70
3 120
4 180
5 260
6 430
7 120
8 195

Funktion „Pause"

Die Pause-Funktion lassst sich nur aktivieren, wenn mindestens eine Zone eingeschaltet ist. Die maximale Pausendauer beträgt 10 Minuten. Nach 10 Minuten Pausenmodus wird das Kochfeld automatisch ausgeschaltet. Um innerhalb dieser 10 Minuten das Garen fortzusetzen, drücken Sie erneut die Pausentaste.

Bei aktivierter Pausenfunktion:

• Alle vor der Pause aktivierten Zeitschaltungen (auch Kurzzeitwecker) werden während der Pause gestoppt. Nach dem Beenden des Pausenmodus werden sie fortgesetzt.

Anzeigen auf dem Display

Auf dem Display	Status
19	Leistungsstufe Kochzone, 1 = niedrige Stufe / 9 = hohe Stufe
-	Kein (geeignetes) Kochgeschirr auf der Kochzone (Symbol für Kochgeschirrerkennung).
7	Verbindungsfunktion aktiviert (je nach Modell)
8	Ankochautomatik aktiviert
4	Schmelzen aktiviert
U	Warmhalten aktiviert
L	Kindersicherung aktiviert
H	Restwärmeanzeige. Das Kochfeld verfügt über eine Restwärmeanzeige für jeder Kochzone, so dass sich leicht erkennen{lösst, welche Kochzonen noch heißt sind. Auch bei ausgeschaltetem Kochfeld leuchtet „H“ so lange, wie die Kochzone noch heißt ist! Wenn „H“ leuchtet, Zonen nicht berühren. Gefahr! Verbrennungsgefahr.
F	Fehlercode siehe „Störungstabelle".
F	Fehlercode siehe „Störungstabelle".

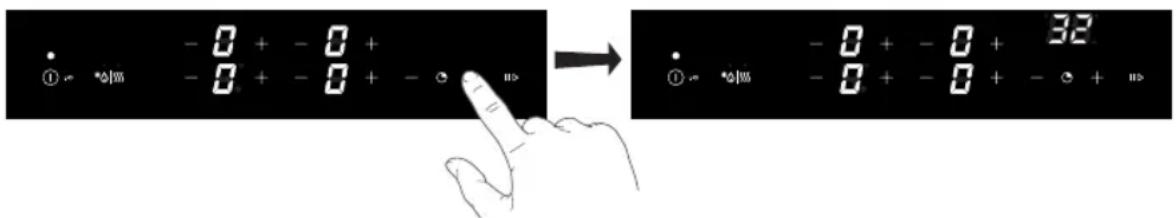

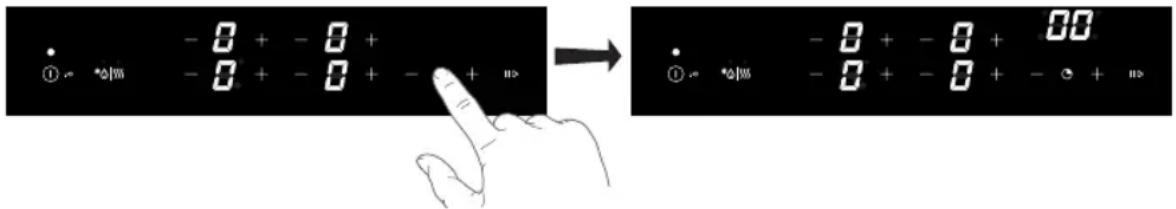

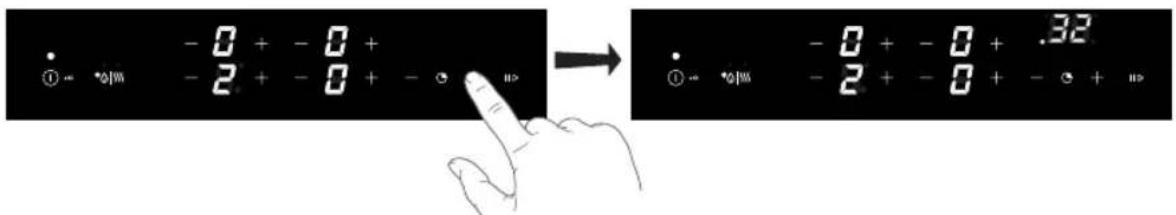

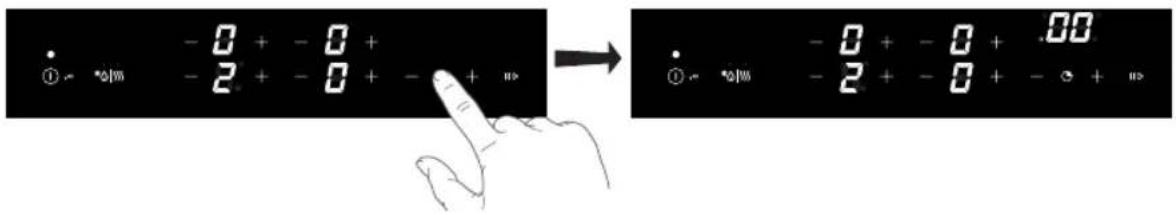

Garzeit/Kurzzeituhr

• Für jeder aktive Kochzone kann eine eigene Garzeit eingestellt werden.
• Das Kochfeld hat auch eine Alarmfunktion (Kurzzeituhr). Sowohl für die Garzeit als auch für die Kurzzeituhr können maximal 99 Minuten eingestellt werden.
• Die Kurzzeituhr Funktioniert wie die Zeitschaltuhr, ist aber nicht mit einer Kochzone gekoppelt. Beim Ausschalten des Kochfelds lauft die Kurzzeituhr weiter.
• Die Kurzzeituhrlässt sich nur ausschalten und einstellen, während das Kochfeld eingeschaltet ist.

Gewünschte Funktion auswahlen:

• Garzeit - Zeitsteuerung ist mit der aktiven Kochzone gekoppelt. Nach Ablauf der eingeststellen Zeit wird die Kochzone automatisch ausgeschaltet.
• Kurzzeituhr - Nach Ablauf der eingestellen Zeit wird ein Tonsignal wiedergegeben. Es wird ludiglich ein Tonsignal wiedergegeben. Um das Tonsignal zu beenden, tippen Sie auf eine beliebige Taste.

Tabelle der Kochfeldfunktionen

Funktion Zu verwenden- de Taste(n)		Beschreibung
EIN/AUS und Kinder-sicherung	1 -∞	EIN/AUS: Induktionsfeld ein-/ausschalten.
		Kindersicherung: Aktivieren Sie die Kindersicherung, um das Gerät zu sperren. Auf diese Weise verhindern Sie, dass Kinder versehentlich Gerätefunktionen aktivieren und sich möglicherweise verletzen. Sie{lssst sich nur aktivieren, wenn keine Kochzone ausgewählt oder aktiv ist.
Zeitsteuerung	0	Für jeder Kochzone kann eine separate Zeitsteuerung eingestellt werden. Einstellen lessen sich Kochzeiten bis 99 Minuten. Nach Ablauf der eingestillten Zeit wird ein Tonsignal wiedergegeben. Das Tonsignal stoppt automatisch nach 2 Minuten oder nach Berührung der Taste. Die Kochzone wird automatisch ausgeschaltet. Ist keine Kochzone ausgewählt, Funktioniert die Zeitschaltung wie eine Kurzzeituhr (keine Abschaltung von Kochzonen).
Pause	II ▷	Wenn die Pausenfungkton aktiviert ist, wird die Leistungsstufe aller verwendeten Kochzonen auf 0 reduziert. Wenn Sie die Pausenfungkton wieder deaktivieren, werden für alle Kochzonen wieder die ursprünglichen Leistungsstufen aktiviert. Wird die Pausenfungkton nicht innerhalb von 10 Minuten deaktiviert, wird das Kochfeld ausgeschaltet.
Schmelzen / Warmhalten	*♂ | ♂ ♀	Schmelz-/Warmhaltefunktionen: Halten einer vorgegebenen Temperatur zum Auftbauen oder Warmhalten von Speisen. Einmal berühren, um die Schmelzfunktion zu aktivieren. Zweimal berühren, um die Warmhaltefunktion zu aktivieren.

Leistungsstufen

Weil die Einstellungen von der Menge und der Zusammensetzung der Speisen in den Kochgeschirren abhängen, konnen die Angaben in der folgenden Tabelle lediglich als Anhaltspunkte gelten.

Boost-Stufe verwenden für:

• Speisen oder Flüssigkeiten schnell zum Kochen bringen
• Blattgemüse undünsten
• OI, Fett und Butter erwarten
  Wok-Garen

Leistungsstufe 9 verwenden für:

Fleisch anbraten
Fisch braten
- Omeletts zubereiten
- Gekochtte Kartoffeln braten
- Speisen frittieren

Leistungsstufen 7 und 8 verwenden für:

• Dicke Pfannkuchen backen
• Dicke Scheiben paniertes Fleisch braten
• Speck (Fett) auslassen
• Rohe Kartoffeln kochen
• Armer Ritter backen
• Panierten Fisch braten
• Pasta gar kochen
• Dūnne Scheiben (paniertes) Fleisch braten

Leistungsstufen 4-6 verwenden für:

• Groß Mengen Speisen fertig garen
• Gefrorenes hartes Gemüse auftauen
• Dicke Scheiben paniertes Fleisch braten

Leistungsstufen 1-3 verwenden für:

• Bouillon kocheln lassen
  Fleisch schmoren
  Gemüse kocheln lassen
• Schokolade schmelzen
• Pochieren
  Kase schmelzen

Kochvorgang starten

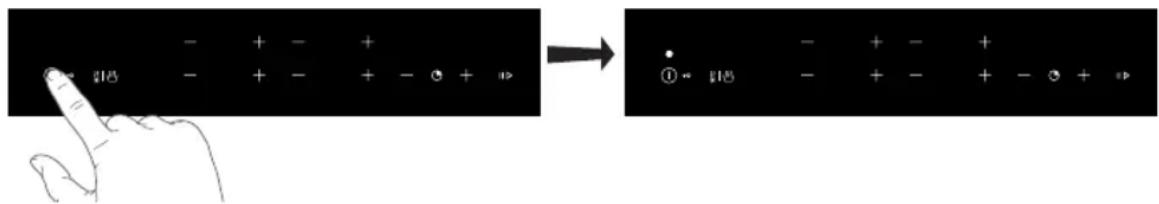

Touch-Tasten verwenden

Legen Sie Ihr Fingerspitzen flach auf die Tasten. Nicht aufdrücken!

Die Touch-Tasten reagieren auf leichte Berührungen. Bedieren Sie die Touch-Tasten nur mit Fingern.

Bei Berührung der Touch-Tasten wird ein kurzes Tonsignal wiedergegeben.

1. Halten Sie die EIN/AUS-Taste gedrückt, bis ein Tonsignal wiedergegeben wird.
   Die Betriebsanzeige leuchtet.

Auf allen Anzeigen wird „0“ angezeigt. Damit wird signalisiert, dass sich das Induktionskochfeld im Standbymodus befindet.

1. Setzen Sie einen passenden Topf auf eine Kochzone.

Achten Sie darauf, dass die Topfunterseite sowie die Oberfläche der Kochzone sauber sind.

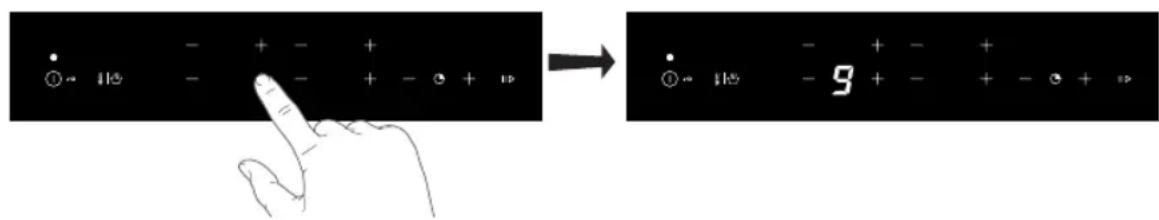

• Berühren Sie die Taste „+“ oder „-“ der gewünschten Kochzone.

Wenn Sie die Taste _, + ^a zum ersten Mal berühren, wird die Leistungsstufe „9" angezeigt.

Wenn Sie die Taste „- zum ersten Mal berühren, wird die Leistungsstufe „4" angezeigt. Ein kurzes Tonsignal wird wiedergegeben.

Die Leistungsanzeige blinkt.

Wenn das Topferkennungssymbol blinkt:

• kein Topf auf der Kochzone oder Topf stehen auf der falschen Zone
• Topf ist zum Kochen mit Induktion ungeeignet
• Topf ist zu Klein oder steht nicht mittig auf der Kochzone

Kochzonen werden nur erhitzt, wenn passende Töfe daraufuf stehen.
Nach zwei Minuten ohne passenden Topf wird die Anzeige für die betreffende Kochzone automatisch ausgeschaltet.

Erfolgt 10 Sekunden lang keine Bedienung, wird das Kochfeld automatisch ausgeschaltet.

Kochen beenden

• Um die Kochzone auszuschalten, stellen Sie Leistung „0“ ein. Zum direkten Ausschalten der Kochzone können Sie auch die Tasten „+“ und „-“ gemeinsitzig drücken.
• Schalten Sie das Kochfeld mit der EIN/AUS-Taste aus.

oder

Solange eine Kochzone zu heißt zum Berühren ist, wird H angezeigt. Nach dem Abkühlen der Zone auf eine sichere Temperatur wird der Buchstabe ausgeblendet. Sparen Sie Energie! Wenn Sie mit einem anderen Topf weiterkochen wollen, stellen Sieihn auf die Kochzone, die noch heißt ist.

,Bridge'Inductionszonen (modellabhangig)

Bei 'Bridge' Kochzonen besteht die Möglichkeit, zwei Zonen miteinander zu verbinden. Es entstehen eine große Zone, die zum Beispiel für eine Grillpfanne oder eine große Fischpfanne bei gleichmäßiger Leistung verwendet werden kann. Bei verbundenen Zonen ist die Boost-Funktion nicht verfügbar. Der verwendete Topf muss groß genug sein, um die Mittelpunkte von vorderer und hinterer Kochzone abzudecken.

Bridge'Inductionszonen verbinden

1. Berühren Sie die EIN/AUS-Taste.
2. Halten Sie die Tasten „- der linken und rechten Kochzone 4 Sekunden gleichzeitig gedrückt.

Auf dem Display für die wichtere Kochzone wird die „Verbindungsfunktion“ angezeigt, um zu signalisieren, dass die beiden Kochzonen verbunden sind.

1. Stellen Sie mit den Tasten , + ^ + und , - ^ - der vorderen Kochzone die gewünschte Leistungsstufe für die beiden verbunden Kochzonen ein.

Timer-Steuierung

Einstellen der Kurzzeituhr

1. Schalten Sie das Kochfeld ein.
2. Um die Zeitsteuerung zu aktivieren, berühren Sie die Zeitsteuerungstaste.

In der Zeitanzeige blinkt,00".

1. Stellen Sie innerhalb von 10 Sekunden mit den Zeitsteuerungstasten „+“ und „-“ eine Kochzeit ein.

1. Die Kurzzeituhr ist aktiviert.

Sobald die Zeit eingestellt ist, wird sie automatisch herunter gezahlt.
Nach Ablauf der eingestillten Zeit wird ein Tonsignal wiedergegeben.
Berühren Sie eine beliebige Taste, um das Tonsignal zu deaktivieren. Nach 2 Minuten ohne Tastenbetätigung wird das Tonsignal automatisch deaktiviert (Ausschaltzeitlässt sich anpassen, siehe „Einstellungen").

Auf der Anzeige wird die Restzeit angezeigt.
Beim Ausschalten des Kochfelds lauft die Kurzzeituhr weiter.
Während der letzten Minute der Laufzeit erfolgt die Anzeige in Sekunden.

Einstellen der Garzeit

1. Schalten Sie das Kochfeld ein, und wahren Sie eine Kochzone und eine Leistungsstufe.
2. Um die Zeitsteuerung zu aktivieren, berühren Sie die Zeitsteuerungstaste.

In der Zeitanzeige blinkt,00"

1. Berühren Sie erneut die Zeitsteuerungstaste.

Der Punkt der zugehörigen Kochzone befinden der Zeitanzeige sowie die Zeit blinken.
Tippen Sie so oft wie nötig auf die Zeitsteuerungstaste, um die Kochzone auszuwahlen, für welche die Zeitsteuerung eingestellt werden soll.

1. Stellen Sie innerhalb von 10 Sekunden mit den Zeitsteuerungstasten „+“ und „-“ eine Kochzeit ein.

Der Punkt der zugehörigen Kochzone geben der Zeitanzeige blinkt.

1. Die Zeitsteuerung ist eingestellt.

Nach Ablauf der eingestellten Zeit wird die Kochzone ausgeschaltet.
Nach Ablauf der eingestillten Zeit wird ein Tonsignal wiedergegeben.
Berühren Sie eine beliebige Taste, um das Tonsignal zu deaktivieren. Nach 2 Minuten ohne Tastenbetätigung wird das Tonsignal automatisch deaktiviert (Dauer des Tonsignals)...sast sich anpassen, siehe „Einstellungen".

Ändern der eingestellten Kochzeit

Die Kochzeit kann während des Betriebs jederzeit geändert werden.

1. Berühren Sie mehrmals die Zeitsteuerungstaste, um die Zone auszuwahlen, für welche die Zeitschaltung angepasst werden soll.

Welche Zone ausgewählt ist, wird mit einem blinkenden Punkt darüber den Zeitanzeige signalisiert.

1. Stellen Sie mit den Tasten +" und ,-" die gewünschte Zeit ein.

Prufen der verbleibenden Garzeit

In der Zeitanzeige werden alle Zeitsteuerungs-Einstellungen angezeigt. Die entsprechenden Timer-Einstellungen werden in der Anzeige im Uhrzeugersinn angezeigt.

1. Berühren Sie mehrmals die Zeitsteuerungstaste, um die Zone auszuwahlen, für welche die Restzeit angepasst werden soll.

Welche Zone ausgewählt ist, wird mit einem blinkenden Punkt darüber den Zeitanzeige signalisiert.

In der Zeitanzeige wird die verbleibende Garzeit angezeigt.

Zeitsteuerung ausschalten

Gehen Sie zum Ausschalten des Timers vor Ablauf der eingestillten Zeit wie folgt vor:

1. Berühren Sie mehrmals die Zeitsteuerungstaste, um die Zone auszuwahlen, für welche die Zeitsteuerung deaktiviert werden soll.
2. Halten Sie die Zeitsteuerungstasten 1 + " und 1 - " gleichzeitig gedrückt.

Der leuchtende Punkt befind der Anzeige wird ausgeschaltet.

Einschalten der Ankochautomatik

1. Schalten Sie das Kochfeld ein. Stellen Sie einen geeigneten Topf auf eine der Kochzonen.

Die Kochzone solte ausgeschaltet sein.
Auf dem Display sollte 0 angezeigt werden.

1. Stellen Sie die Leistungsstufe „9" ein. Halten Sie die Taste „+“ drei Sekunden gedrückt, bis ein kurzes Tonsignal wiedergegeben wird.

Im Display blinken abwechselnd A^ und 9^ .

1. Stellen Sie mit der Taste „-“ die Leistungsstufe ein, mit der nach dem Ankochen weitergekocht werden sollen.

3 Sekunden nach dem Loslassen der Taste wird das Ankochen gestartet.
Im Display blinken abwechselnd A^ und die Leistungsstufe.

1. Nach Ablauf der Ankochzeit wechselt die Kochzone automatisch zur ausgewählten Leistungsstufe.

Die Leistungsstufe wird im Display kontinuierlich angezeigt.

1. Um das Ankochen zu beenden, tippen Sie auf die Taste „-". Um die Kochzone auszuschalten, halten Sie die Tasten „+“ und „-“ gemeinsitzig gedrückt.

Um die Ankochautomatik zu verlangern, tippen Sie auf _, + ^,

Unterbrechen des Kochvorgangs

1. Tippen Sie auf die Pausentaste.

Die Anzeige über der Pausentaste blinkt (zusammen mit der Leistungsstufe).

1. Um den Garvorgang fortzusetzen, tippen Sie erneut auf die Pausentaste.
   Wenn Sie die Pausenfunktion nicht innerhalb von 10 Minuten deaktivieren, wird das Kochfeld automatisch ausgeschaltet.

Verwendend der Sperre/Kindersicherung

1. Schalten Sie das Kochfeld aus.
2. Halten Sie die EIN/AUS-Taste umgebung 3 Sekunden gedrückt.

Auf allen Anzeigen wird „L“ angezeigt.

• Das Kochfeld ist nun gesperrt. Nach 5 Sekunden wird das Kochfeld automatisch ausgeschaltet.
• Zum Entsperren, EIN/AUS-Taste erneut umgeführ 3 Sekunden gedrück halten.
  Die Kindersicherung ist nun deaktiviert.

Wurde die Kindersicherung im Menu „Einstellungen“ aktiviert (siehe Kapitel „Einstellungen“), wird das Kochfeld bei jedem Ausschalten automatisch gespert.

Wiederherstellungsfunktion

Wenn die Regelung versehentlich mit der EIN/AUS-Taste ausgeschaltet wurde, konnen Sie mit der Wiederherstellungsfunktion alle Einstellungen wiederherstellen.

1. Tippen Sie innerhalb von 5 Sekunden auf die EIN/AUS-Taste.
2. Berühren Sie innerhalb von 5 Sekunden die Pausentaste, um die Wiederherstellung zu bestätigen.

Einschalten der Schmelzfunktion

1. Schalten Sie das Kochfeld ein. Stellen Sie einen geeigneten Topf auf eine der Kochzonen.
2. Tippen Sie einmal auf die Schmelz-/Warmhaltetaste.

Die Anzeige uber der Taste leuchtet.

1. Tippen Sie bei der gewündchten Kochzone auf „+“ oder „-“.

Die Schmelzfungtion ist aktiviert. Auf dem Display wird „u“ angezeigt.

1. Um die Schmelzfunktion auszuschalten, tippen Sie auf „+“ oder „-“.

Auf dem Display wird,0" angezeigt.

Einschalten der Warmhaltefunktion

1. Schalten Sie das Kochfeld ein. Stellen Sie einen geeigneten Topf auf eine der Kochzonen.
2. Tippen Sie zweimal auf die Schmelz-/Warmhaltetaste.

Die Anzeige über der Taste leuchtet.

1. Tippen Sie bei der gewünschten Kochzone auf „+“ oder „-".

Die Warmhaltefunktion ist aktiviert. Auf dem Display wird U^ angezeigt.

1. Um das Warmhaltefunktion auszuschalten, tippen Sie auf „+“ oder „-".

Auf dem Display wird, 0'' angezeigt.

Einstellung des akustischen Signals und der Sperrparameter

Einstellbar sind die Lautstärke des akustischen Signals, die Dauer des akustischen Alarms und die Einstellungen für die automatische Sperre.

So aktivieren Sie das Menu „Einstellungen“:

1. Schalten Sie das Gerät aus.
2. Halten Sie die Pausentaste 3 Sekunden gedrückt.

Auf der Zeitanzeige wird der ersten Parameter angezeigt (, U_0^ ) . Er steht fur die Lautstärke der Tonsignale.

1. Wahlen Sie mit „+“ und „-“ den gewünschten Parameter aus.

2. Uo - Lautstärke Tonsignale und Alarme
   So - Alarmdauer

3. Lo - Automatische Sperre
4. Po - Maximale Gesamtleistung

Der aktuell konfigurierte Wert wird in den Leistungsanzeigen der rechten Kochzone angezeigt.

1. Wahlen Sie mit den Tasten „+“ und „-“ der vorderen Kochzone den gewünschten Wert aus.
2. Halten Sie zur Bestätigung die Pausentaste 2 Sekunden lang gedrückt. Alle

Parametereinstellungen werden gespeichert.

Ein kurzes Tonsignal wird wiedergegeben.

1. Wenn Sie die neuen Parameteinstellungen nicht speichern wollen, tippen Sie auf die EIN/AUS-Taste. Der Modus „Einstellungen" wird beendet.

Lautstärke Tonsignal und Alarm „Uo“

Sie konnen folgende Werte auswahlen:

00 auf der Anzeige = AUS (gilt nicht für Tonsignale bei Alarm und Fehler)

01 auf der Anzeige = minimale Lautstärke
02 auf der Anzeige = mittlere Lautstärke
03 auf der Anzeige = maximale Lautstärke (Standardeinstellung)

• Die erstige Ziffer wird auf der rechten hinteren Anzeige angezeigt, die zweite Ziffer auf der rechten vorderen Anzeige.
• Bei jeder Änderung wird ein kurzes Tonsignal mit der neu eingestillten Lautstärke wiederergegeben.

Dauer akustischer Alarm „So“

Sie konnen folgende Werte auswahlen:

05 auf der Anzeige = 5 Sekunden
1,0 auf der Anzeige = 1 Minute
2,0 auf der Anzeige = 2 Minuten (Standardeinstellung)

Kindersicherung „Lo“

Wurde die automatische Sperre im Menu „Einstellungen“ aktiviert, wird das Kochfeld bei jedem Ausschalten automatisch gespeert.

00 auf der Anzeige = AUS (Standarddeinstellung)
01 auf der Anzeige = EIN

Maximale Gesamtleistung „Po“

Wenn für ihre elektrische Hausinstallation abweichende Stromstärkegrenzwerte gelten, kann die maximale Leistungsaufnahme des Kochfeldes reduziert werden:

2,3 auf dem Display = 2,3 kW (10 A)
2,8 auf dem Display = 2,8 kW (12 A)
3,0 auf dem Display = 3,0kW (13 A)
3,7 auf dem Display = 3,7kW (16 A)

nur fur Modelle: IK4064M / IK4064R / IK4064SR / IK4084M / IK4084R

7,4 auf dem Display = 7,4 kW (2 × 16 A) / Voreinstellung für alle Geräte außer IK4064SR

Wenn die Leistung begrenzt ist, können auch die Einstellungen und die darauf resultierenden Kochleistungen begrenzt sein. Das Gerät ist mit einem Leistungsmanagementsystem ausgestattet, mit dem der Effekt der Leistungsbegrenzungen minimal gehalten wird.

Reinigung

Schalten Sie vor jeder Reinigung die Kindersicherung ein.

Reinigen Sie das Gerät nach jedem Gebrauch. So verhindern Sie, dass übergekochtene Speisen die Glasoberfläche beschädigen.

Tägliche Reinigung

1. Verwenden Sie ein mildes Reinigungsmittel (Spülmittel) und ein feuchtes Tuch.
2. Mit Tuch oder Papiertuch abtrocknen.

Stark verschutztes Glas

1. Entfernen Sie Lebensmittelreste, verbrannten Fett, Zucker oder hartnäckige Flecken unverzüglich mit einem Glaskeramikkochfeld-Schaber, auch wenn das Kochfeld noch heißt ist! Zucker und/oder andere Lebensmittelreste können die Glaskeramikoberfläche dauerhaft beschädigen.

Halten Sie den Schaber im richtigen Winkel (45^ bis 60^) zum Glas. Drücken Sie den Schaber vorsichtig gegen das Glas, und schieben Sieihn über die Oberfläche, um die Verunreinigungen zu entfernen. Achten Sie darauf, dass der Kunststoffgriff des Schabers (soweit vorhanden) nicht mit einer bereits Kochzone in Berührung kommt. Drucken Sie den Schaber nicht senkrecht gegen das Glas.
Vermeiden Sie es, mit den Spitzen der Schaberklinge die Kochfeldoberfläche zu zerkratzen. Entsprechende Kratzer im Glas latenten sich unter Umständen nicht mehr entfernen.

1. Nachdem Sie die hartnäckigen Flecken vom Glas entfernt haben, reinigen Sie das Kochfeld mit den üblichen Schritten zur tätiglichen Reinigung.
2. Entspricht das Reinigungsergebnis nicht ihren Erwartungen, können Sie die oben genannten Reinigungsschritte so oft wie nötig wiederholen.

Keine Reinigungsdprodukte verwenden, die Scheuermittel enthalten.
Keine Stahlwolle, Kratzschwämme oder anderen scharfen Objekte verwenden.

Das Kochfeld kann durch den Garvorgang noch sehr heißt sein! Oberfläche nicht mit ungeschützter Hand berühren! Bei Bedarf Handschuhe verwenden, um sich beim Reinigen direkt nach dem Kochen nicht zu verbrennen.

Informationen zur Verordnung (EU) 66/2014

Messungen gemäß EN60350-2

Modellbezeichnung IK4064M / IK4064R	IK4064SR / IK4084M IK4084R
Typ des Kochfelds Induktionskochfeld
Anzahl der elektrischen Kochzonen und/oder -bereiche 4
Heiztechnologie Induktionskochzonen
Für runde elektrische Kochzonen: Durchmesser der nutzbaren Fläche für jeder Kochzone in cm	21,0 2 x	18,0	16,0
Energieverbrauch pro Kochzone oder -bereich, berechnet pro kg (ECElektrokochfeld) in Wh/kg	174,2 170	6 176,4
Energieverbrauch des Kochfelds, berechnet pro kg (ECElektrokochfeld) in Wh/kg	173,0

Modellbezeichnung IK4062M / IK4062R
Typ des Kochfelds Induktionskochfeld
Anzahl der elektrischen Kochzonen und/oder -bereiche 4
Heiztechnologie Induktionskochzonen
Für nicht runde elektrische Kochzonen: Länge und Breite der nutzbaren Fläche für jeder Kochzone bzw. jeder Kochbereich L × B in cm	19 × 21 / 19 × 21	19 × 21 / 19 × 21
Energieverbrauch pro Kochzone oder -bereich, berechnet pro kg (ECElektrokochfeld) in Wh/kg	172,3/173,0	171,1/182,1
Energieverbrauch des Kochfelds, berechnet pro kg (ECElektrokochfeld) in Wh/kg	174,6

TECHNISCHE DATEN

Modellbezeichnung IK4073M / IK4083M
Typ des Kochfelds Induktionskochfeld
Anzahl der elektrischen Kochzonen und/oder -bereiche 4
Heiztechnologie Induktionskochzonen
Für runde elektrische Kochzonen: Durchmesser der nutzbaren Fläche für jeder Kochzone in cm	21,0 16,0
Energieverbrauch pro Kochzone oder -bereich, berechnet pro kg (ECElektrokochfeld) in Wh/kg	174,2 176	4
Für nicht runde elektrische Kochzonen: Länge und Breite der nutzbaren Fläche für jeder Kochzone bzw. jeder Kochbereich L/B in cm	2 × 19 × 21
Energieverbrauch pro Kochzone oder -bereich, berechnet pro kg (ECElektrokochfeld) in Wh/kg	173,0
Energieverbrauch des Kochfelds, berechnet pro kg (ECElektrokochfeld) in Wh/kg	174,2

Allgemeines

Wenn Sie Risse in der Glasoberfläche feststellen (auch gingefugige), schalten Sie das Kochfeld sofort aus. Trennen Sie das Kochfeld von der Stromversorgung. Schalten Sie die Sicherungen im Sicherungskasten aus oder schalten Sie (bei einem festen Anschluss) den Netzschalter auf 0. Wenden Sie sich an den Kundendienst.

Störungstabelle

Wenn das Gerät nicht korrekt Funktioniert, bedeutet dies nicht automatisch, dass es defekt ist. Überprüfen Sie in jedem Fall die Punkte der nachfolgenden Tabelle und suchen Sie nach weiteren Informationen auf der Website www.pelgrim.nl/www.pelgrim.be

Symptom Mögliche Ursache	Lösung
Bei der ersten Inbetriebnahme leuchten die Anzeigen auf dem Display auf.	Dies ist der normale Startvorgang.	Das ist normal.
Bei den ersten Garvorgängen ist ein für neue Geräte typischer Geruch wahrnehmbar.	Der Geruch wird aufgrund der Erwärung des Geräts freigesetzt.	Das ist normal. Er verschwindet nach und nach. Lüften Sie die Küche.
Töppe oder Pfannen geben beim Kochen ein Gerasch von sich.	Dies wird durch den Fluss der Energie vom Kochfeld zum Kochgeschirr verursacht.	Bei hohenen Leistungsstufen ist dies bei einigen Töpfen und Pfannen normal. Für Kochgeschirr und Kochfeld ist dies unschädlich.
Nach der Reinigung bleibt der Kreis des Pfannenbodens sightbar.	Ein Topf auf der Kochzone hatte einen verunreinigten Boden.	Induktionskochfeld mit Kochfeldreiniger reinigen, Verunreinigungen/Fett vom Topfboden entfern.
Eine Kochzone wird plötzlich ausgeschaltet. Ein Tonsignal wird wiedergegeben.	Die eingestellte Zeit ist abgelaufen.	Tippen Sie auf die Zeitsteuerungstaste, um das Tonsignal zu beenden.
Das Kochfeld faktioniert nicht. Die Anzeigen leuchten nicht.	Keine Stromzufuhr aufgrund eines defekten Stromanschlusses oder einer fehlerhaften Verbindung.	Überprüfen Sie die Sicherungen bzw. den Hauptschalter (bei einem Gerät ohne Stecker).
Gleich nach dem Einschalten des Kochfelds brennt eine Sicherung durch.	Das Kochfeld ist falsch angeschlossen.	Elektrische Anschüsse überprüfen.
Fehlercode „	Das Bedienfeld ist verschmutzt oder nass.	Reinigen Sie die Bedienleiste.
	Sie haben zwei oder mehrere Tasten gleichzeitig betätig.	Betätigten Sie immer nur eine einzelnane Taste.
Fehlercode F Anderer Defekt Wenden Sie sich an den		Kundendienst.

Entsorgung von Gerät und Verpackung

Bei der Herstellung these Geräts wurden nachhaltige Materialien verwendet. Am Ende seines Lebenszyklus muss es vorschriftsgemäß entsorgt werden. Weitere Informationen erhalten Sie bei den zuständigen Behörden.

Die Verpackung des Geräts ist wiederverwertbar. Folgende Materialien können verwendet worden sein:

• Karton
  Polyethylenfolie (PE)
  FCKW-freies Polystyrol (PS-Hartschaum)

Entsorgen Sie diese Materialien umweltgerecht und gemäß den gesetzlichen Bestimmungen.

Das Produkt ist mit einem durchgestrichen Abfallcontainer gekennzeichnet. Mit thisem Symbol wird darauf hingewiesen, dass Haushaltsgeräte separat entsorgt werden müssen. Dies bedeutet, dass das Gerät am Ende seiner Lebensdauer nicht mit dem normalen Hausmüll entsorgt werden davon. Geben Sie das Gerät bei einem communalen Abfallsammelpunkt oder bei ihrem Handler ab.

Durch die separate Abgabe von Haushaltsgeräten werden Umwelt- und Gesundheitsschäden vermieden. Die bei der Herstellung deses Geräts verwendeten Materialien setzen sich wiederverwerten, wodurch sich erhebliche Mengen an Energie und Rohstoffen einsparen让他们。

Konformitätserklarung

Wir erklären hiermit, dass unsere Produkte den einschlagigen europäischen Richtlinien, Normen und Vorschriften entsprechen sowie ähnliche Normen einhalten, auf welche diese verweisen.

Het toestel-identificatieplaatje bevindt zich aan de onderkant van het toestel. The appliance identification card is located on the bottom of the appliance. La plaque d'identification de l'appareil se trouve sur le dessus de l'appareil. Das Gerätotypenschild befindet sich an der Unterseite des Gerätes.

Plak hier het toestel-identificatieplaatje. Stick the appliance identification card here. Placez ici la plaque d'identification de l'appareil. Kleben Sie hier das Gerätotypenschild ein.

Houd, wanneer u contact opneemt met de serviceafdeling, het complete typenummer bij de hand. When contacting the service department, have the complete type number to hand. En cas de contact avec le service après-vente,ayez auprès de vous le numero de type complet Halten Sie die vollständige Typenummer bereit, wenn Sie mit der Kundendienstabteilung Kontakt aufnehmen.

Adressen en telefonnummers van de serviceorganisatie vindt u op de garantiekaart. You will find the addresses and phone numbers of the service organisation on the guarantee card.
Pesses et les numeros de telephone du service après-vente se trouvent sur la carte de g
Pessen und Telefonnummern der Kundendienstorganisation finden Sie auf der Garantiel
