BEDIENUNGSANLEITUNG Classic FM02002B ORIENT

BEDIENUNGSANLEITUNG Wir danken Ihnen für den Kauf unseres Erzeugnisses. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch und befolgen Sie die Anweisungen, um dieses Produkt lange Zeit und mit optimaler Leistung verwenden zu können. Bitte bewahren Sie diese Bedienungsanleitung für spätere Bezugnahme gut auf. Sicherheitsmaßnahmen Um zu verhindern, dass Sie oder andere Personen sich verletzen oder Sachschäden entstehen, lesen Sie die Anweisungen, die mit den nachfolgenden Symbolen gekennzeichnet sind, sorgfältig durch und befolgen diese.

WARNUNG ... Die Missachtung dieser Anweisung kann zum Tod oder zu schweren Verletzungen führen.

ACHTUNG ... Die Missachtung dieser Anweisung kann zu Verletzungen oder Schäden an der Uhr führen.19 DEUTSCH

(1) Wasserbeständigkeit Verwendungsbedingungen Typ Betätigung der Krone unter Wasser oder mit anhaftenden Wasser-tropfenSpritz-wasser (Waschen des Gesichts, Regen usw.)Wassersport (Schwimmen usw.), häufiger Kontakt mit Wasser (Autowäsche usw.)Sporttau-chen ohne Sauerstoff- tank (ohne Sauerstoff-flasche)Sporttau- chen (mit Sauerstoff-flasche)Mischgas-Tauchen (mit Heliumgas)Nicht wasserbeständigOhne WATER RESISTANT (WATER RESIST) × × × × × × Was- serbe-ständige UhrenWasserbe-ständig für das tägliche LebenWATER RESISTANT (WATER RESIST)

× × × × Verstärkte Wasserbe-ständigkeit I für das tägliche LebenWATER RESISTANT (WATER RESIST) 50m (5bar)

× × × Verstärkte Wasserbe-ständigkeit II für das tägliche LebenWATER RESISTANT (WATER RESIST) 100m (10bar) 200m (20bar)

× × Taucher-uhrenTaucheruhr für das Tauchen mit Sauerstoff- tank AIR DIVER’S 100m / 150m 200m

Taucheruhr für das Mischgas-TauchenHe-GAS DIVER’S 200m / 300m /...

• Es wird empfohlen die Uhr entsprechend des oben beschriebenen Gebrauchsumfangs korrekt zu verwenden, nachdem Sie die Wasserbeständigkeits-Vorsichtsmaßnahmen auf dem Ziffernblatt oder der Gehäuserückseite ermittelt haben.20 DEUTSCH

WARNUNG 1 Eine Uhr mit Wasserfestigkeit für täglichen Gebrauch 30m (3 Bar) kann beim Gesichtwaschen usw. verwendet werden, ist aber nicht dafür geeignet, in Wasser getaucht zu werden. 2 Eine Uhr mit gesteigerter Wasserfestigkeit für täglichen Gebrauch I 50m (5 Bar) kann beim Schwimmen usw. verwendet werden, ist aber nicht zum Tauchen, einschließlich Tauchen ohne Geräte, geeignet. 3 Eine Uhr mit gesteigerter Wasserfestigkeit für täglichen Gebrauch II 100m oder 200m (10 oder 20 Bar) kann beim Tauchen ohne Geräte verwendet werden, ist aber nicht zum Scuba-Tauchen mit Sauerstoffflaschen oder Sättigungstauchen mit Heliumgas usw. geeignet.

ACHTUNG 4 Lassen Sie die Krone beim Gebrauch der Uhr immer eingedrückt (in Normalposition). Wenn die Krone als Schraubensperrtyp ausgelegt ist, stellen Sie sicher, dass sie sicher eingeschraubt ist. 5 Betätigen Sie die Krone nicht unter Wasser oder bei nasser Uhr. Dabei kann trotz Wasserbeständigkeit Wasser kann in die Uhr eindringen. 6 Wenn Ihre Uhr nicht wasserbeständig ist, achten Sie auf Wasserspritzer (beim Gesichtwaschen, Regen usw.) und Schweiß. Wenn die Uhr durch Wasser oder Schweiß nass wird, wischen Sie die Feuchtigkeit mit einem trockenen, weichen Lappen ab.

Auch bei einer für täglichen Gebrauch wasserfesten Uhr vermeiden Sie es, direkte starke Wasserstrahlen auf die Uhr auftreffen zu lassen. Bei Wasserdruck über dem Grenzwert kann trotz Wasserbeständigkeit Wasser in die Uhr eindringen. 8 Bei einer für täglichen Gebrauch wasserbeständigen Uhr wischen Sie Meerwasser sofort von der Uhr ab und wischen Sie sie dann gründlich ab, um Korrosion und andere Auswirkungen zu vermeiden. 9 Das Innere der Uhr enthält eine geringe Menge Feuchtigkeit, die zu Beschlag innen auf dem Deckglas führen kann, wenn die Außenluft kälter als die Innentemperatur der Uhr ist. Wenn der Beschlag kurzzeitig ist, werden keine Schäden in der Uhr verursacht, aber wenn der Zustand länger anhält oder falls Wasser in die Uhr eindringt, wenden Sie sich an das Geschäft in dem die Uhr gekauft wurde und ignorieren Sie das Problem nicht.21 DEUTSCH (2) Stöße 1 Tragen Sie die Uhr nicht bei harten sportlichen Aktivitäten; bei relativ sanften sportlichen Aktivitäten wie Golf usw. kann die Uhr aber getragen werden.

Vermeiden Sie starke Stöße, wie z. B. Herunterfallen auf den Fußboden. (3) Magnetismus 1 Wenn die Uhr längere Zeit starkem Magnetismus ausgesetzt wird, werden die einzelnen Teile magnetisiert, wodurch Störungen verursacht werden können. Bitte lassen Sie Vorsicht walten. 2 Wenn die Uhr Magnetismus ausgesetzt wird, kann sie zeitweilig vor- oder nachgehen, aber wenn sie nicht mehr dem Magnetismus ausgesetzt ist, geht sie wieder mit ihrer ursprünglichen Genauigkeit. Stellen Sie in einem solchen Fall die Uhr auf die richtige Zeit. (4) Vibration Wenn die Uhr starken Vibrationen ausgesetzt ist, wie z. B. beim Fahren auf einem Motorrad oder bei Verwendung eines Presslufthammers oder einer Motorsäge, kann sie zeitweilig nachgehen. (5) Temperatur In Umgebungen unter oder über Normaltemperaturen (5°C - 35°C) kann die Uhr Fehlfunktionen aufweisen und stoppen.

ACHTUNG Tragen Sie die Armbanduhr nicht an Orten mit sehr hohen Temperature, wie etwa in einer Sauna. Die Uhr kann sehr heiß werden und Hautverbrennungen verursachen. (6) Chemikalien, Gase usw. Bei Kontakt mit Gasen, Quecksilber, Chemikalien (Verdünnungsmittel, Benzin, Lösungsmittel, Reinigungsmittel mit solchen Bestandteilen, Klebstoffe, Farben, Medikamente, Parfüme, Kosmetika usw.) usw. ist äußerste Vorsicht erforderlich. Solcher Kontakt kann Verfärbung des Uhrgehäuses, des Armbands bzw. des Zifferblatts verursachen. Es kann auch zu Verfärbung, Verformung oder Beschädigung der verschiedenen auf Harz basierenden Bestandteile kommen.22 DEUTSCH (7) Über Zubehörteile

ACHTUNG Versuchen Sie nicht diese Uhr auseinanderzubauen oder zu modifizieren.

WARNUNG Legen Sie den Armbandstift und andere kleine Teile außer Reichweite kleiner Kinder ab. Falls kleine Teile verschluckt werden, suchen Sie sofort einen Arzt auf. (8) Allergische Reaktionen

ACHTUNG Falls Sie einen Hautausschlag bekommen oder Ihre Haut durch Berührung mit der Uhr oder dem Armband gereizt wird, nehmen Sie die Uhr sofort ab und suchen einen Arzt auf. (9) Über „Fluoreszierende stoffe“ Einige Modelle verfügen über leuchtende Zeiger bzw. Ziffernblatt. Das Leuchten entsteht durch eine fluoreszierende Sicherheitsfarbe, die Sonnenlicht und Kunstlicht speichert, ohne den Einsatz von radioaktivem Mate-rial, und gibt dieses Licht in dunkler Umgebung ab. Da die Farbe das gespeicherte Licht allmählich abgibt, wird das Leuchten mit der Zeit immer dunkler. Die Intensität und Dauer der Lichtabgabe hängt von verschiedenen Faktoren bei der Lichtspeicherung ab, wie der Form des Glases, der Dicke der Farbe, der Helligkeit der Umgebung, der Entfernung der Uhr zur Lichtquelle und der Lichtaufnahme. Bitte beachten Sie, dass bei einer ungenügenden Lichtspeicherung die Uhr nur schwach oder nur für kurze Zeit leuchtet.

) Wasserbeständiges Armband Einige Modelle verwenden Leder- und Nylonarmbänder, die besonders behandelt wurden, um die Aufnahme von Ausdünstungen und Wasser zu verhindern. Der wasserbeständige Effekt dieses Armbands kann allerdings abhängig von Art und Dauer der Verwendung verloren gehen.23 DEUTSCH

IDENTIFIZIEREN DER KALIBER-NUMMER

Prüfen Sie die Kaliber-Nummer entsprechend der Modellnummer Ihrer Uhr oder dem Gehäusecode auf der Gehäuserückseite der Uhr.

1. Suchen nach der 10-stelligen Modellnummer

Prüfen Sie die 10-stellige Modellnummer auf der der Uhr beiliegenden Garantiekarte. Sie können die Nummer auch auf dem Produktaufkleber auf der Uhr prüfen. Die zweite und dritte Stelle gibt die Kaliber-Nummer Ihrer Uhr an. Beispiel: Wenn die Modellnummer „FT01002B“ ist, ist die Kaliber-Nummer „FT“.

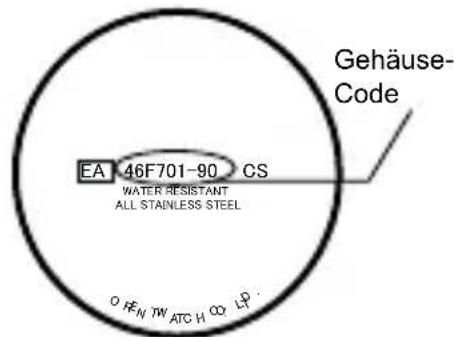

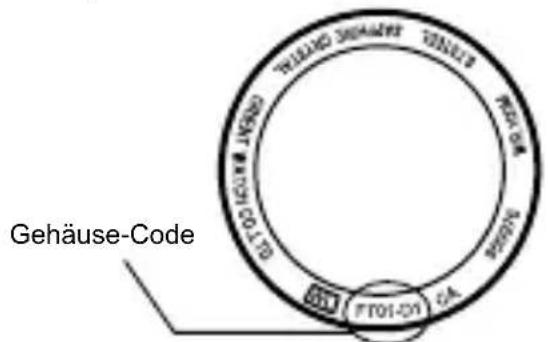

2. Suchen nach dem Gehäusecode

Suchen Sie den Gehäusecode auf der Gehäuserückseite der Uhr. A: Umfasst der Gehäusecode 6 Ziffern, zeigen die ersten zwei Ziffern die Kalibernummer an. B: Umfasst der Gehäusecode 8 oder 9 Ziffern, zeigen die ersten drei Ziffern die Modellnummer an. Die der Modellnummer entsprechende Kalibernummer können Sie der Zuordnungstabelle entnehmen. Beispiel A Gehäuse-Code 㩷㩷㩷㩷㪮㪘㪫㪜㪩㩷㪩㪜㪪㪠㪪㪫㪘㪥㪫㩷㩷㩷㪘㪣㪣㩷㪪㪫㪘㪠㪥㪣㪜㪪㪪㩷㪪㪫㪜㪜㪣 㪜㪘㩷㩷㩷㪋㪍㪝㪎㪇㪈㪄㪐㪇㩷㩷㩷㩷㪚㪪

Gehäuse- Code Beispiel B Beispiel A: Beträgt der Gehäusecode „FT01-D1“, dann ist die Kaliber-Nummer „FT“. Beispiel B: Beträgt der Gehäusecode „46F701-90“, dann ist die Modellnummer „46F“. Die der Nummer entsprechende Kalibernummer können Sie dem Eintrag „EW“ der Tabelle entnehmen.

Die Lage des Gehäusecodes kann sich unterscheiden, und die Buchstabengröße kann klein und schwer lesbar sein, je nach Auslegung der Uhr.

• Die Bilder und Abbildungen in dieser Bedienungsanleitung können sich von dem tatsächlichen Aussehen Ihrer Armbanduhr unterscheiden, aber die Funktionen und Bedienverfahren sind gleich.24 DEUTSCH TECHNISCHE DATEN KaliberAnzahl der LagersteineDatumsanzeige Tägliche Genauigkeit Anmerkung 1*EW 46F 21– +25~-15s/Tag –EX 46G 21 +25~-15s/Tag22:00 -2:00 UhrEZ 46J 23 Zeigeranzeige-Typ+25~-15s/Tag22:00 -2:00 UhrFD 46N 21 +25~-15s/Tag22:00 -2:00 UhrFH 46S 23– +25~-15s/Tag –FM 46U 21 Zeigeranzeige-Typ+25~-15s/Tag22:00 -2:00 UhrFR 46X 23– +25~-15s/Tag –FT 46R 21– +25~-15s/Tag – (1) Oszillationen: 21.600 Oszillationen/Stunde (2) Laufzeit: Mehr als 40 Stunden (3) Stoßfeste Lagerung zum Schützen der Unruh mit Spiralfeder vor Erschütterungen. Die angegebene tägliche Genauigkeit ist unter den folgenden Bedingungen korrekt:

• Bei normaler Raumtemperatur mit einer voll aufgezogenen Hauptfeder, mit dem Zifferblatt nach oben nach Ablauf von 24 Stunden.

• Wegen der Charakteristiken von Uhren mit automatischem Aufzug kann die angegebene „tägliche Genauigkeit“ unter den folgenden Bedingungen abweichen: die tägliche Tragedauer der Uhr, die Armbewegungen und der Aufzugzustand der Hauptfeder. Änderungen der technischen Daten zum Zweck der Verbesserung bleiben jederzeit vorbehalten.

• Vermeiden Sie es, das Datum während den, in der obigen Anmerkung 1 aufgelisteten Zeiträume einzustellen, da sich der Kalender zu diesen Zeitpunkten ändert. Wenn das Datum während dieses Zeitraums umgeschaltet wird, ändert es sich möglicherweise am nächsten Tag nicht oder es kann zu einer Fehlfunktion der Uhr kommen. Achten Sie darauf, die Zeiger aus diesem Bereich zu bewegen, wenn Sie das Datum einstellen.25 DEUTSCH

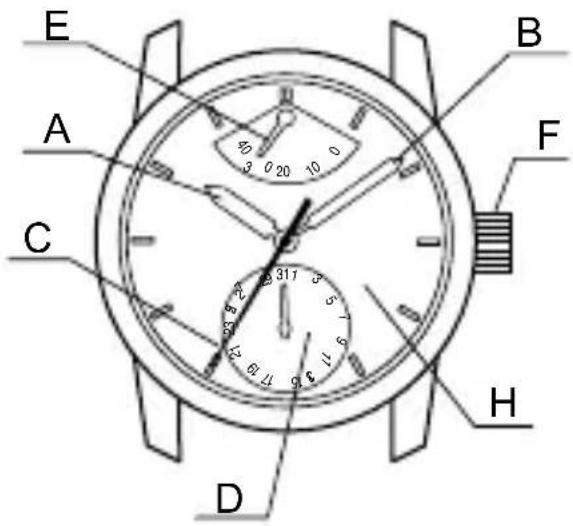

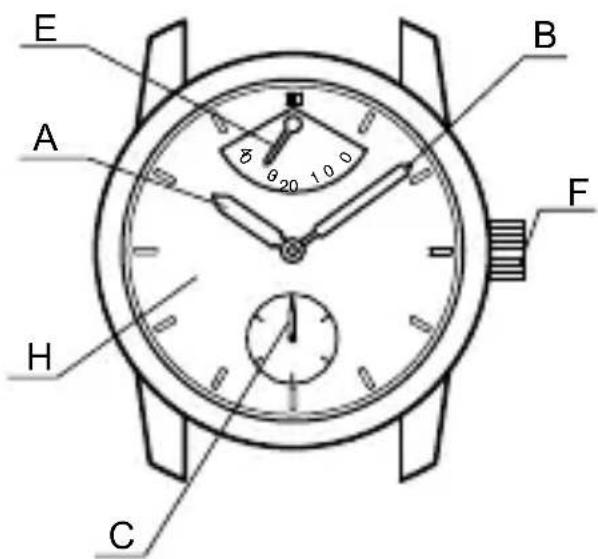

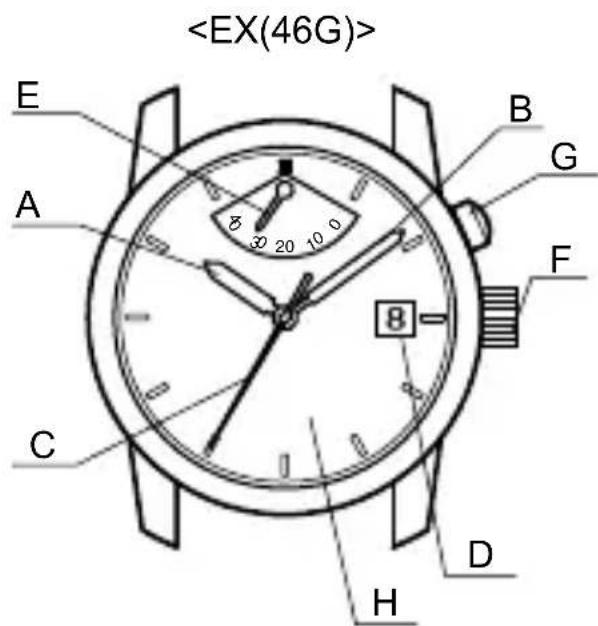

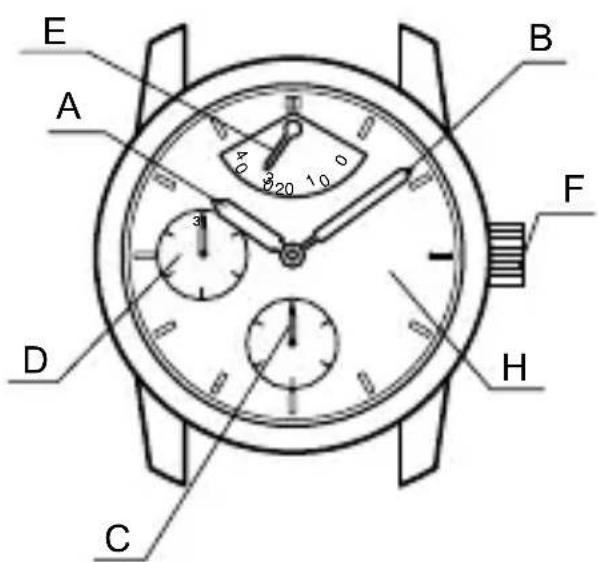

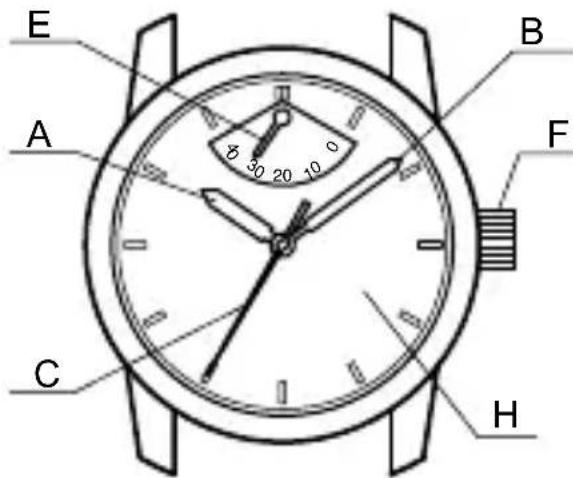

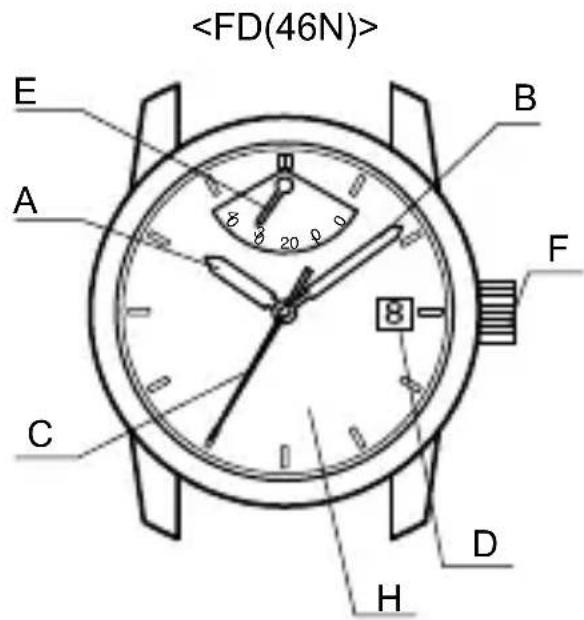

NAMEN UND FUNKTIONEN DER EINZELTEILE

A: Stundenzeiger B: Minutenzeiger C: Sekundenzeiger D: Datum E: Gangreserveanzeige F: Krone G: Klick-Knopf H: Ziffernblatt

• Die Position von Krone, Datum usw. unterscheidet sich von Modell zu Modell. <EW(46F), FT(46R)>

• Die Position von Krone, Datum usw. unterscheidet sich von Modell zu Modell. <FM(46U)>

F27 DEUTSCH AUTOMATISCHER AUFZIEHMECHANISMUS (1) Dies ist eine mechanische Uhr mit automatischem Aufzug. (2) Die Hauptfeder wird durch die natürliche Bewegung Ihres Armes beim Tragen der Uhr am Handgelenk aufgezogen. (3) Wenn Ihre Uhr stehenbleibt, so schwenken Sie die Uhr mindestens zehnmal hin und her, um die Bewegung des Sekundenzeigers zu starten. Nach Beginn der Bewegung stellen Sie Datum und Zeit ein. (4) Diese Uhr läuft etwa 40 Stunden, wenn sie voll aufgezogen ist. Wenn die Uhr nicht ausreichend aufgezogen ist, kann sie ihre Ganggenauigkeit verlieren. Wir empfehlen, dass Sie die Uhr täglich mindestens acht Stunden tragen, um die Genauigkeit der Uhr zu erhalten.

MODELLE MIT VERSCHRAUBBARER KRONE

Abhängig vom Modell müssen Sie die Krone erst losschrauben, bevor Sie sie herausziehen können (Modell mit verschraubbarer Krone). Verfahren Sie bei diesem Uhrentyp wie folgt: (1) Vor dem Einstellen von Datum und Zeit drehen Sie die Krone nach links, um die Verschraubung zu lösen. (2) Drehen Sie die Krone nach dem Einstellen von Datum und Uhrzeit unter Druck nach innen nach rechts bis zum Anschlag. Hierdurch wird die Krone sicher verschraubt. GANGRESERVEANZEIGE Die Gangreserveanzeige zeigt den Aufzug der Hauptfeder als Zeit an, so dass Sie sofort sehen können, wie lange die Uhr noch laufen wird. Der Gangreserverzeiger zeigt die Aufzugmenge an. Diese entspricht der verbleibenden Laufzeit der Uhr. Die angezeigte verbleibende Zeit ist nur ein Anhaltswert. Die angezeigte Zeit kann sich von der tatsächlich verbleibenden Zeit unterscheiden. Diese modell hat ein automatisches Aufzugsystem mit einer Gangreserveanzeige. Die Hauptfeder wird automatisch durch die natürliche Bewegung Ihres Arms aufgezogen, während Sie die Uhr am Handgelenk tragen. Der Gangreservezeiger zeigt auf die Position für vollen Aufzug (40 h). Die Aufzugmenge der Uhr ändert sich mit der Häufigkeit Ihrer Armbewegungen und dem Zeitraum, während dem Sie die Uhr tragen, so dass der Zeiger nicht immer auf die Position für vollen Aufzug zeigt.Wenn Sie die Uhr abnehmen und nicht von Hand aufziehen, bewegt sich der Gangreservezeiger mit der Zeit zur Nullposition. Gangreserve- anzeige28 DEUTSCH EINSTELLEN DER UHRZEIT [EZ(46J), FD(46N), FM(46U)] (1) Ziehen Sie die Krone bis zur zweiten Stufe heraus. Der Sekundenzeiger hält nicht an. (2) Drehen Sie zuerst die Krone und stellen Sie die Uhrzeit ein. Da diese Uhr eine Kalenderfunktion hat, muss Vormittag bzw. Nachmittag richtig eingestellt werden. Das Datum ändert sich um [Mitternacht]. Bringen Sie beim Einstellen der Uhrzeit den Zeiger etwas hinter die korrekte Uhrzeit zurück und bewegen Sie ihn dann nach vorne zur korrekten Zeit. (3) Drücken Sie die Krone nach innen zur normalen Position. Gegen den Uhrzeigersinn drehen29 DEUTSCH

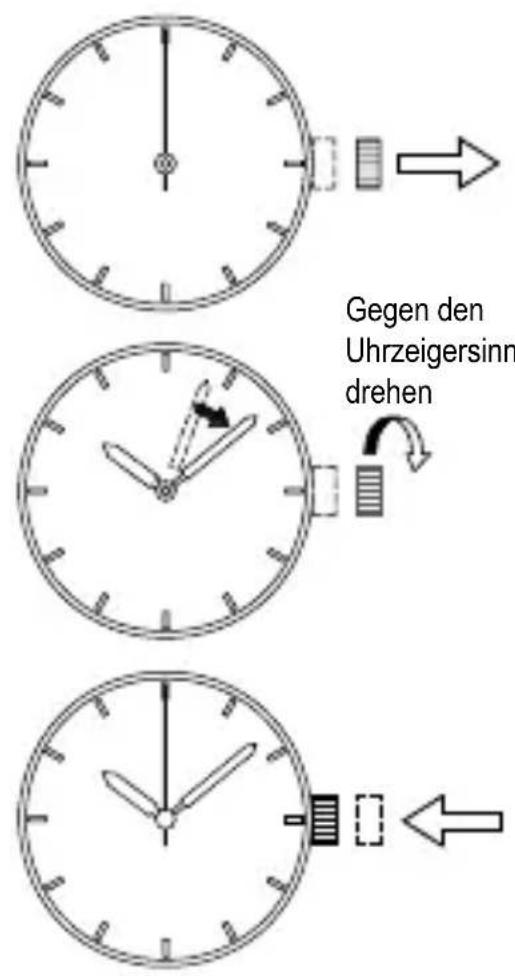

EINSTELLEN DER UHRZEIT

[EW(46F), FH(46S), FT(46R), FR(46X)] (1) Ziehen Sie die Krone heraus. (Der Sekundenzeiger hält nicht an.) (2) Drehen Sie die Krone im Uhrzeigersinn und stellen Sie die aktuelle Uhrzeit ein. Bringen Sie beim Einstellen der Uhrzeit den Zeiger etwas hinter die korrekte Uhrzeit zurück und bewegen Sie ihn dann nach vorne zur korrekten Zeit. (3) Drücken Sie die Krone nach innen zur normalen Position. Gegen den Uhrzeigersinn drehen30 DEUTSCH EINSTELLEN DER UHRZEIT UND DES DATUMS [EX(46G)] (1) Drücken Sie auf den Klick-Knopf und stellen Sie das Datum des vorhergehenden Tages ein.

Vorgehensweise bei Modellen, bei denen der Klick-Knopf nicht mit dem Finger heruntergedrückt werden kann (z. B. bei Modellen mit „verborgenem“ Klick-Knopf.)

Stellen Sie das Datum ein, indem Sie den Klick- Knopf mit einem scharfen, spitzen Gegenstand wie z. B. einem kleinen Schraubendreher, einer Pinzette oder einem Metallstift herunterdrücken. (2) Ziehen Sie die Krone heraus. (Der Sekundenzeiger hält nicht an.) (3) Drehen Sie die Krone und stellen Sie die aktuelle Uhrzeit ein.

Diese Uhr ist mit einem Kalender ausgestattet. Daher muss die Option vormittags „a.m.“ bzw. nachmittags „p.m.“ richtig eingestellt werden. Das Datum ändert sich um [Mitternacht].

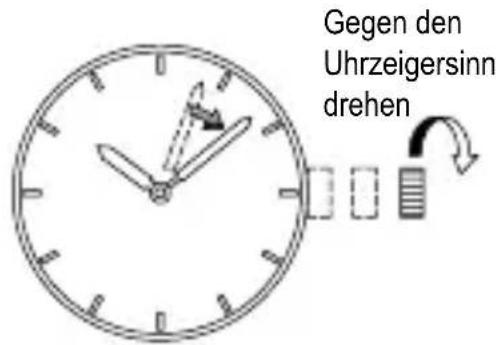

Bringen Sie beim Einstellen der Uhrzeit den Zeiger etwas hinter die aktuelle Uhrzeit zurück und bewegen Sie ihn dann zur korrekten Zeit hin. (4) Drücken Sie die Krone nach innen zur normalen Position (Stufe 0).

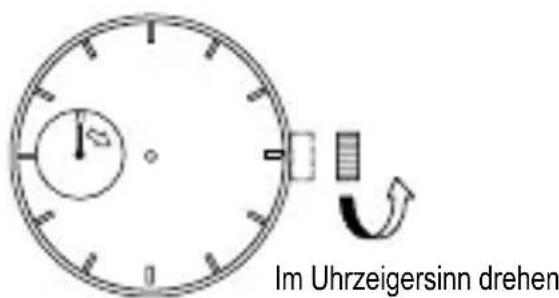

• Zur Datumskorrektur am Monatsende: Für Monate mit weniger als 30 Tagen ist am Monatsende eine Korrektur erforderlich. Stellen Sie deshalb am ersten Tag des neuen Monats das Datum auf [Erster Tag]. Gegen den Uhrzeigersinn drehen31 DEUTSCH EINSTELLEN DES DATUMS [EZ(46J), FM(46U)] (1) Ziehen Sie die Krone zur ersten Stufe heraus. Die Krone dieser Uhr kann in zwei Stufen herausgezogen werden. (2) Drehen Sie die Krone gegen den Uhrzeigersinn, bis Sie das heutige Datum erreichen. (3) Drücken Sie die Krone nach innen zur normalen Position.

• Zur Datumskorrektur am Monatsende: Für Monate mit weniger als 30 Tagen ist am Monatsende eine Korrektur erforderlich. Stellen Sie deshalb am ersten Tag des neuen Monats das Datum auf [Erster Tag]. Im Uhrzeigersinn drehen32 DEUTSCH

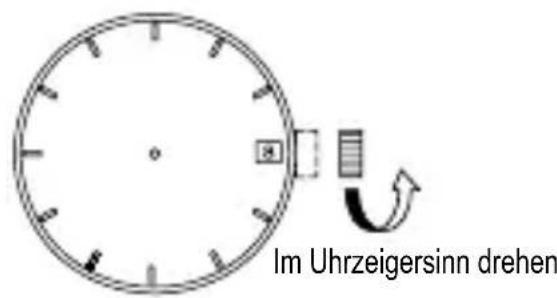

EINSTELLEN DES DATUMS [FD(46N)]

(1) Ziehen Sie die Krone zur ersten Stufe heraus. Die Krone dieser Uhr kann in zwei Stufen herausgezogen werden. (2) Drehen Sie die Krone gegen den Uhrzeigersinn, bis Sie das heutige Datum erreichen. (3) Drücken Sie die Krone nach innen zur normalen Position.

Zur Datumskorrektur am Monatsende: Für Monate mit weniger als 30 Tagen ist am Monatsende eine Korrektur erforderlich. Stellen Sie deshalb am ersten Tag des neuen Monats das Datum auf [Erster Tag]. Im Uhrzeigersinn drehen33 DEUTSCH

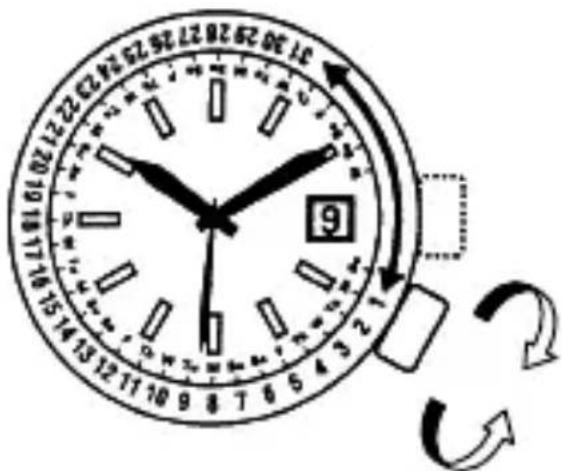

◆ EINSTELLEN DES MONATLICHEN KALENDERS

Einige Modelle sind mit einem Kalender ausgestattet, bei dem das Datum auf einem inneren Ring oder der äußeren Lünette des Gehäuses angezeigt wird. Der monatliche Kalender kann genutzt werden, indem an der Krone gedreht wird, um den rotierenden Ring im Uhrgehäuse an dem auf dem Ziffernblatt aufgedruckten Wochentag auszurichten. Monats auf den korrekten Tag auf der Skala zeigt. Drehen Sie die Krone, sodass der erste Tag des Monats auf den richtigen Wochentag für diesen Monat zeigt.

• Achten Sie bei der Einstellung darauf, dass das Monatsende (31. usw.) nicht in den Bereich kommt, in dem keine Wochentage aufgedruckt sind (3 Uhr bis 4 Uhr), da Sie sonst nicht den Wochentag ablesen können.

• Die Position der Krone des inneren Rings und die Details der Datumsanzeige unterscheiden sich eventuell je nach Modell.34 DEUTSCHDrehbare Lünette

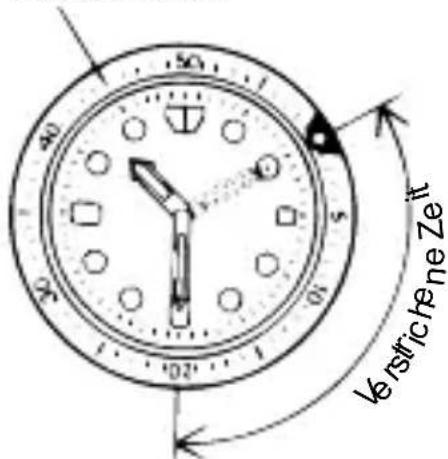

Die obere Abbildung zeigt, dass von 10:10 Uhr ab 20 Minuten verstrichen sind.

VERWENDEN DER EINER DREHBAREN ANZEIGE-LÜNETTE

Bitte beachten Sie, dass manche Modelle mit einer drehbaren Anzeige-Lünette ausgestattet sind, die richtig verwendet werden muss. Drehen Sie die Lünette indem Sie die Markierung auf den Minutenzeiger weisen lassen. Während verschiedene Zeiten durchlaufen werden, können Sie die vergangene Zeit am Abstand zwischen dem Minutenzeiger und den Angaben auf der Anzeige-Lünette messen. Sie können auch die Markierung auf eine gewünschte Zeit einstellen, um Sie daran zu erinnern, wieviel Zeit bis zu einer wichtigen Verabredung verbleibt. Sie können die Lünette nicht rückwärts drehen, da sie mit einem Schutzmechanismus gegen Fehlbedienung durch Gewalteinwirkung oder Erschütterungen ausgestattet ist. Die Angaben auf der Lünette können auch zum leichten Ablesen der aktuellen Uhrzeit helfen.

• Je nach dem Design sind der Schutzmechanismus gegen Rückwärtsdrehen und der 1-Minuten-„Klick“-Ton bei bestimmten Modellen nicht vorhanden.35 FRANÇAIS FRANÇAIS
