BEDIENUNGSANLEITUNG IAN 315408 MIOMARE

Montage-, Bedienungs- und Sicherheitshinweise

IAN 315408

GB/IE/NI	Assembly, operating and safety instructions	Page	5
FR / BE	Instructions de montage, d'utilisation et consignes de sécurité Page 9
NL / BE	Montage-, bedienings- en veiligheidsinstructies Pagina 13
DE/AT/CH	Montage-, Bedienungs- und Sicherheitshinweise	Seite	17

Basin mixer tap

Introduction

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzten Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

Bestimmungsgemäß Verwendung

Dieses Produkt ist für alle druckfesten Warmwassersysteme wie Zentralheziehung, Durchlauferhitzer, Druckboiler o.a. geeignet. Nicht geeignet ist es für Niederdruck-Warmwasserbereiter wie z.B. Holz-oder Kohlebadeöfen, Öl- oder Gasbadeöfen, offene Elektrospeicher. Im Zweifelsfall wenden Sie sichitte an einen Installateur oder Fachberater. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und führt zur Beschädigung. Darüber hinaus konnen weitere lebensgefährliche Gefahren und Verletzungen die Folgen sein. Das Produkt ist nur zur Eigenanwendung, nicht für den medizinischen oder kommerziellen Gebrauch vorgesehen. Für durch unsachgemäß Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Teilebeschreibung

1a 1 Flexschlauch Kaltwasser
1b 1 Flexschlauch Warmwasser
2 1 Dichtungsring
3 1 Kunststoffdichtung
4 1 Metallscheibe
5 1 Mutter

6 1 Gewinderohr
7 1 Abfluss
8 1 Obere Kunststoffdichtung
9 1 Untere Kunststoffdichtung
10 1 Untererlegscheibe (Plastik)
11 1 Mutter
12 1 Einstellhebel
13 1 Mischdüse
14 1 Arretierungsschraube
15 1 Kunststoffabdeckung
16 1 Kartuschen-Abdeckring
17 1 Kartuschen-Sicherungsring
18 1 Kartusche
19 1 Armaturenkörper
20 1 Einstellung
21 1 Innensechskantschlüssel

- Technische Daten

Anschlusse: G% (ca. 17 mm) Mutter (Wasseranschluss): ca. 19 mm

Sicherheitshinweise

LEB SWARNUNG! UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr. Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug.

VORSICHT VOR ELEKTRISCHEM SCHLAG! Undchtigkeiten oder Wasseraustritt konnen zu Lebensgefahr durch elektrischen Schlag fuhren. Prufen Sie alle Verbindungen sorgfaltig auf Dichtigkeit. Stellen Sie zudem sicherr, dass alle Leitungen von elektrischen Geräten korrekt und sicherr installiert sind.

VORSICHT! VERLETZUNGSGEFAHR! Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr.itte beachten Sie, dass Unterlegscheiben und Dichtungen Verschleibe teile sind, welche von Zeit zu Zeit ausgetauscht werden,müssen.

Beschädigte Teile können die Sicherheit und Funktion beeinflussen.

ACHTUNG! GEFAHR DER SACHBESCHÄ

DIGUNG! Lassen Sie die Montage nur durch fachkundige Personen durchführren. Undichtigkeiten oder Wasseraustritt können zu erheblichen Sachschädern an Gebäude oder Hausrat führen. Prufen Sie dazu alle Verbindungen sorgfältig auf Dichtigkeit.

Achten Sie darauf, dass alle Dichtungen den korrekten Sitz haben, um Wasseraustritt durch Undichtigkeit zu verhindern.

VORSICHT! VERBRUHUNGSGEFAHR!

Achten Sie bei der Warmwassereinstellung daraufuf, dass die Temperatur des Wassers nicht zu heiß eingestellt ist.

Machen Sie sich vor der Installation mit allen Gegebenheiten vor Ort vertraut, z.B. Wasseranschluss und Absperrvorrichtung.
-itte lessen Sie diese Bedienungsanleitung vor Montage und Gebrauch aufmerksam durch. Bewahren Sie alle Sicherheitshinweise und Anweisungen fur die Zukunft auf!

Montage

- Armaturinstallieren

• Stellen Sie die Haupt-Wasserzufuhr ab, um Wasseraustritt durch Undichtigkeit zu verhindern. Lassen Sie das restliche Leitungsswasser ablaufen.

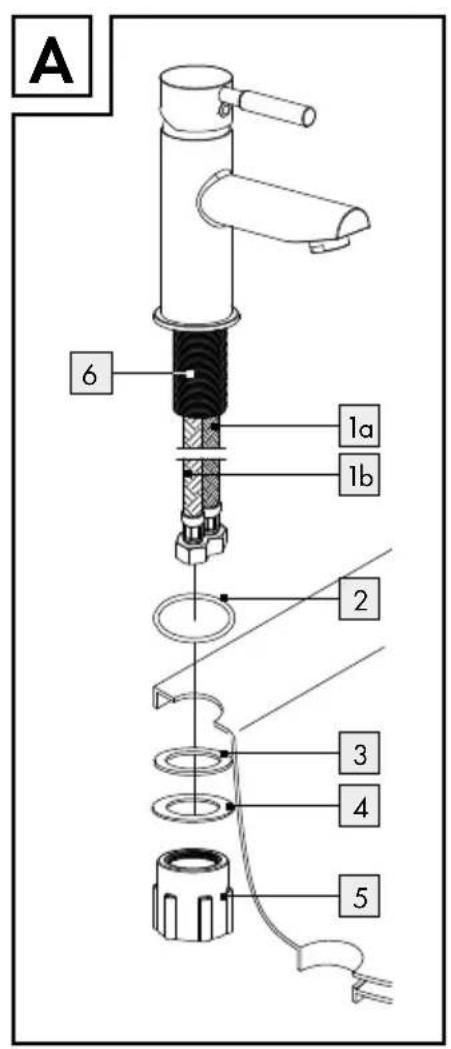

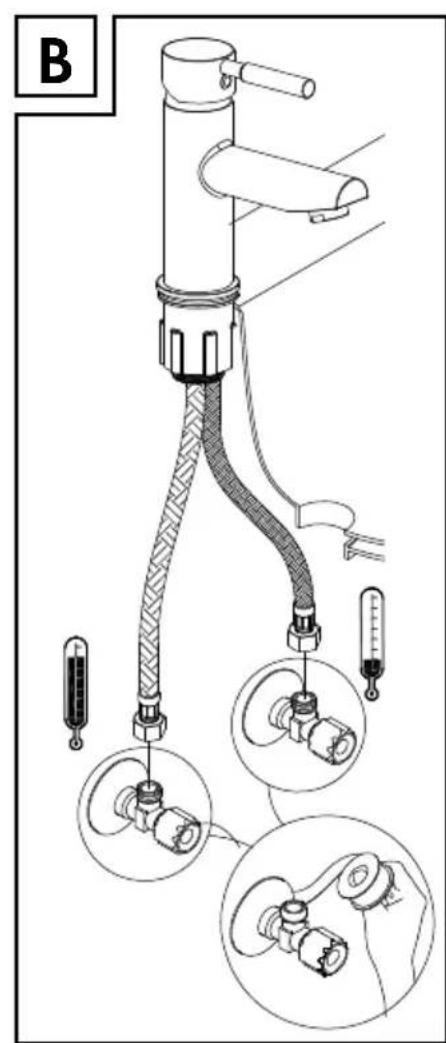

  Installieren Sie die Armatur, wie in Abbildung A und B dargestellt.
  VORSICHT! Verbiegen Sie die Flexschläuche nicht und bringen Sie sie nicht unter Spannung. Ansonsten besteht die Gefahr der Sachbeschädigung.

-Excenter-Ablaufgarnitur anbringen

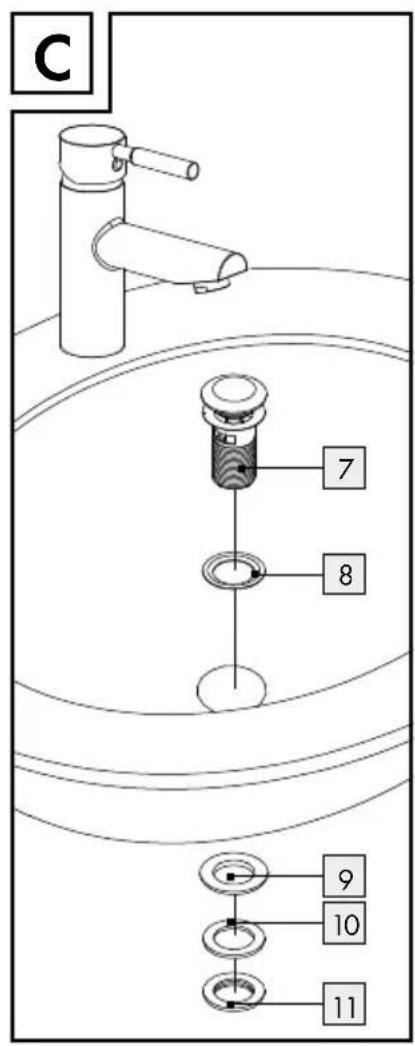

Installieren Sie die Excenter-Ablaufgarnitur, wie in der Abbildung C dargestellt.

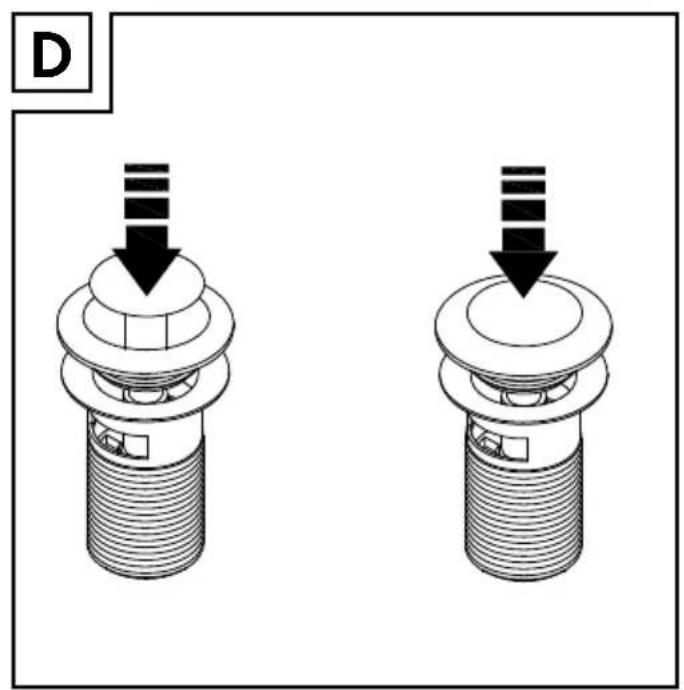

Excenter-Ablaufgarnitur verwenden

Siehe Abb. D.

Armaturdurchspüssen

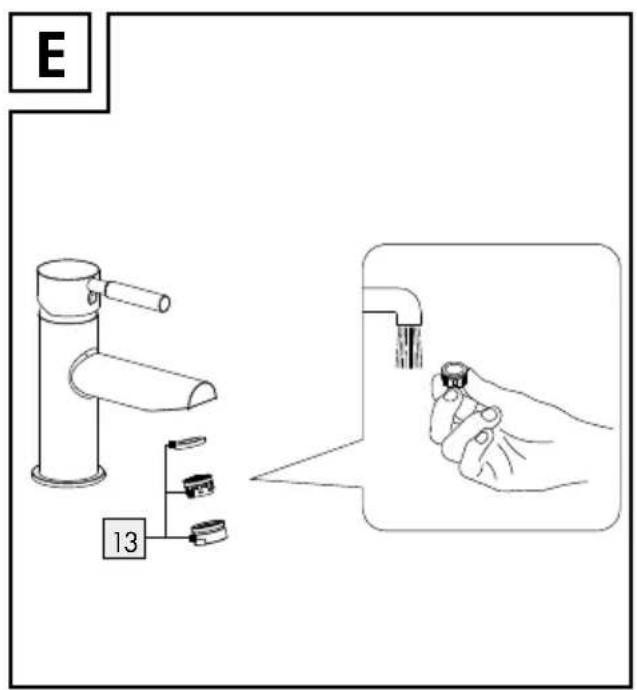

Um möglich Verunreinigungen zu beseitigen, muss die Armatur vor dem ersten Gebrauch gespult werden. Gehen Sie dazu wie folgt vor (s. Abb. E):
Schrauben Sie die Mischduse 13 ab.
Öffnen Sie die Haupt-Wasserzufuhr und halten Sie das Wasser zwei Minuten lang laufen.
Schauben Sie die Mischdüse anschließend wieder an.

Bedienung

In Betriebnehmen

Hinweis: Spülen Sie nach längerem Nichtgebrauch der Armatur die Leitungen zunachst gründlich durch, um Trinkwasser-Stagnation und Rückstände aufzulösen.

Öffnen Sie die Haupt-Wasserzufuhr.
Heben Sie den Einstellhebel 12 an und schwenken Sieihn nach rechts oder links, um die Stärke bzw. Temperatur des Wasserflusses zu regulieren.

HeiBwasser:

Schwenken Sie den Einstellhebel nach links.

Kaltwasser:

Schwenken Sie den Einstellhebel nach rechts.
Prufen Sie den Betrieb der Mischbatterie. Schwenken Sie damit den Einstellhebel in alle erlaubten Positionen.itte prufen Sie die Anschlisse regelmäßig auf Dichtigkeit.

- Temperaturbegrenzung einstellen

Die Kartusche [18] dieser Armatur verfügt über eine Temperaturbegrenzung. Diese Funktion ist werkseitig nicht aktiviert (neutrale Einstellung).

VORSICHT! Verändern Sie die Einstellung der Temperaturbegrenzung erst, nach dem Sie die Armatur montiert haben.

Stellen Sie die Haupt-Wasserzufuhr ab.

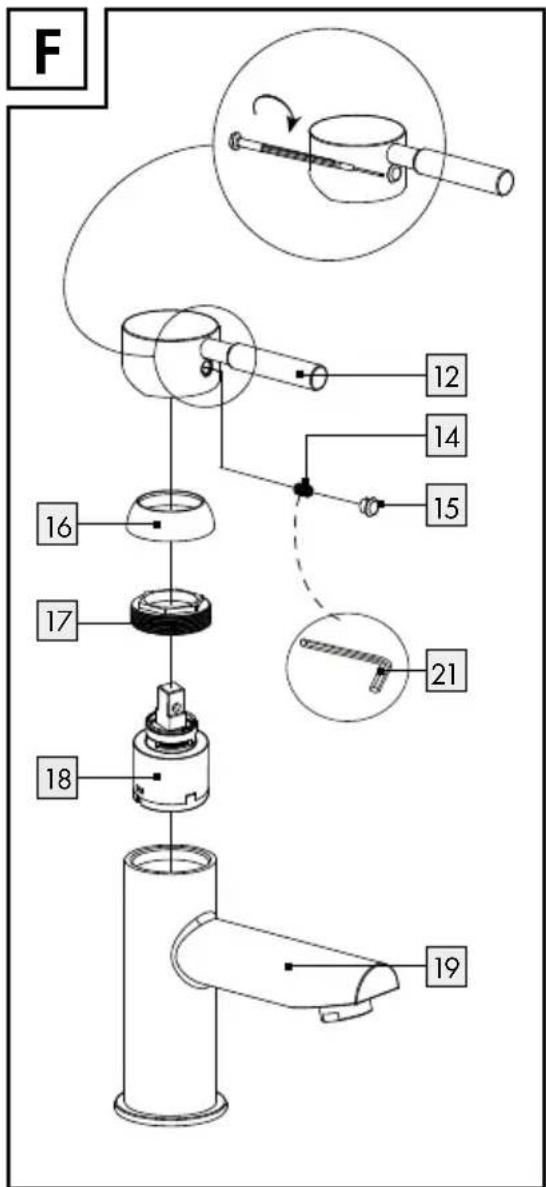

Entfernen Sie die Kunststoffdeckung [15] vorsichtig mit einem kleinen, flachen Schraubendreher (s. Abb. F).
Lösen Sie die Arretierungsschraube 14 mit dem Innensechskantschlüssel 21 durch Drehen gegen den Uhrzeigersinn.
VORSICHT! Schraube nicht vollständig herausdrehen, nur offen, bis sich der Einstellhebel 12 leicht abnehmer laesst.
Entnehmen Sie den Einstellhebel 12.
Lösen Sie den Kartuschen-Abdeckring 16 von Hand und schrauben Sie dann den Kartuschen-Sicherungssring 17 mit Hilfe einer Rohrzange ab.
Ziehen Sie nun den Einstellung mit Hilfe eines Schraubendrehers nach oben.

Hinweis: Entfernen Sie nicht die Kartusche.

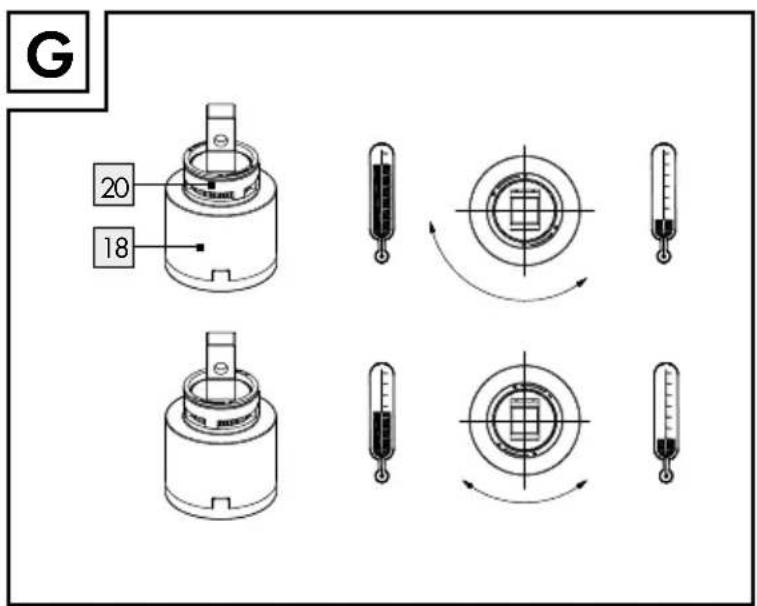

Platzieren Sie den Einstellung in gewünschter Position, wie in Abbildung G dargestellt.
Hinweis: Der Einstellung kann den Drehwinkel des Griffs einschränken, sodass die Durchflussmenge von Warmwasser begrenzt werden kann.
Ziehen Sie den Kartuschen-Sicherungsring 17 mit Hilfe der Rohrzange wieder auf dem Armaturenkörper fest. Befestigen Sie den Kartuschen-Abdeckring 16 von Hand.
Setzen Sie den Einstellhebel 12 wieder auf den Armaturenkörper 19 undziehen Sie die Arretierungsschraube mit dem Innensechskant-schlüssel 21 durch Drehen im Uhrzeigersinn fest.
Drücken Sie die Kunststoffabdeckung [15] in die Öffnung.
Stellen Sie die Haupt-Wasserzufuhr an und überprüfen Sie die Temperaturbegrenzung.

Wasserspar-Funktion

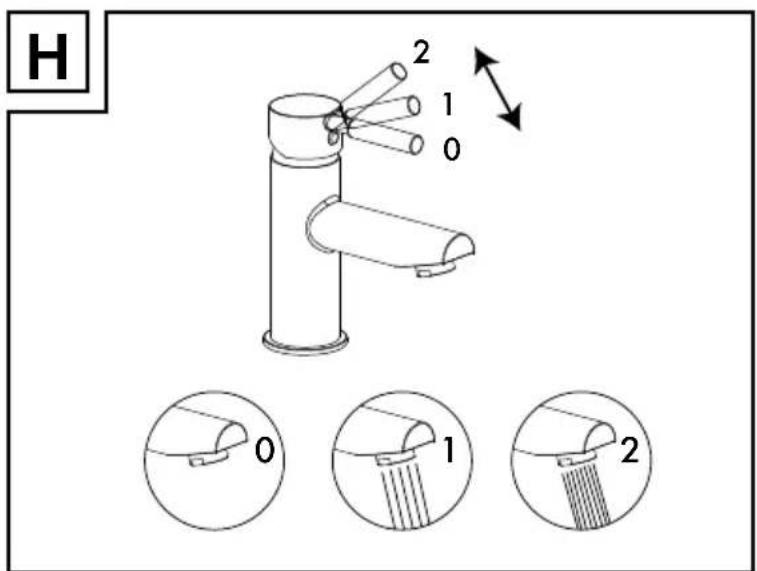

Die Kartusche in dieser Armatur verfügt über eine Ökofunktion. Diese vermindert die Durchflussmenge durch den Wasserhohn (s. Abb. H).
Heben Sie den Einstellhebel 12 an, bis Sie einen leichten Widerstand spuren. In dieser Einstellung wird der Wasserfluss begrenzt.
Wenn Sie den Wasserfluss erhöhen sollen, haben Sie den Einstellhebel [12] Weiter an, bis Sie den Widerstand überwunden haben.

Energiespar-Funktion

DieKartusche 18 thiser Armatur verfugt uber eine Energiespar-Funktion.

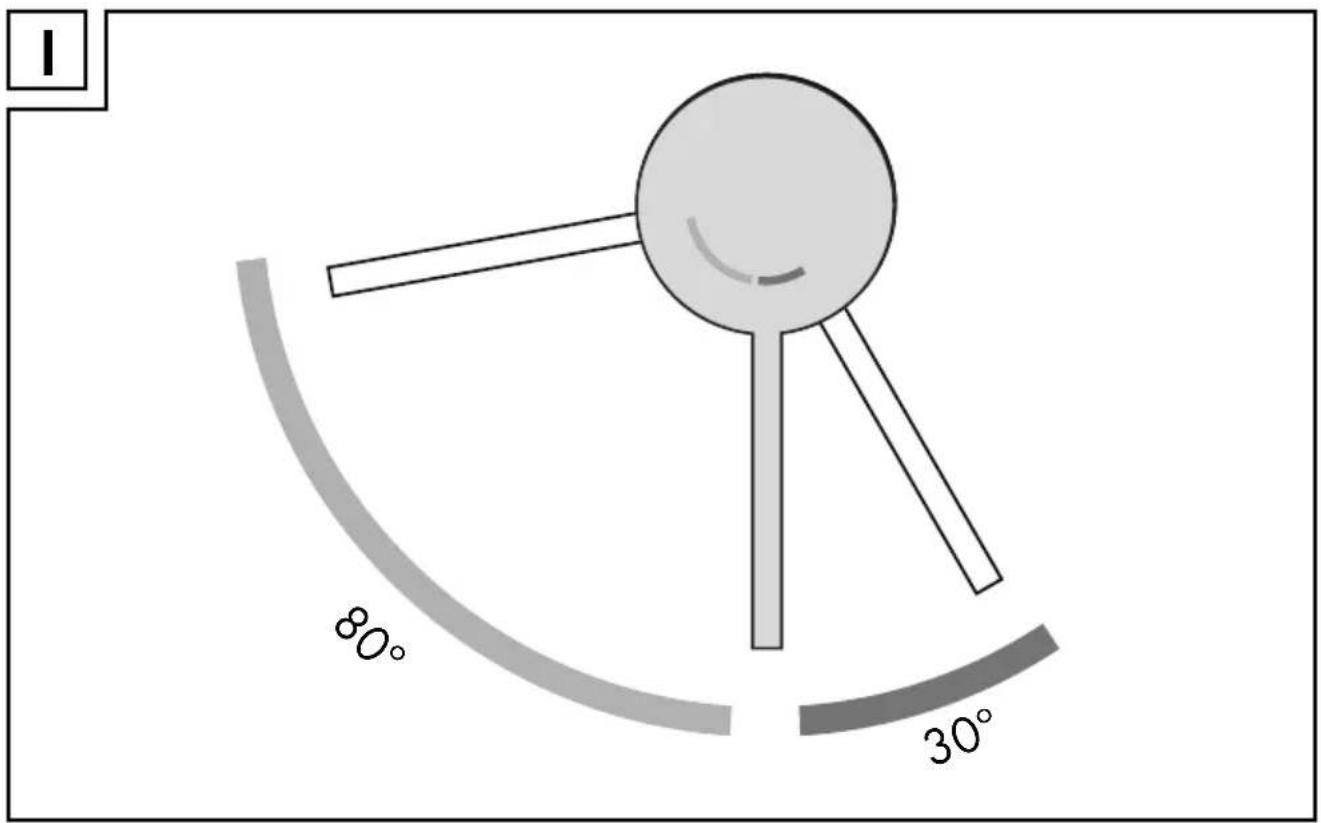

Es flieBt nur kaltes Wasser, wenn der Einstellhebel 12 auf die mittlere Position eingestellt ist. Der Energieverbrauch wird dadurch reduziert (siehe Abb. I).

Wartung und Reinigung

- Armatur pflegen und reinigen

Beachten Sie, dass Sanitärarmaturen einer besonderen Pflege bedürfen. Beachten Sie daher die folgenden Anweisungen:

• Verwenden Sie keine atzenden oder alkoholhaltigen Mittel zur Reinigung, da diese das Produkt beschädigten können.
  Reinigen Sie ihre Armaturen nur mit klarem Wasser, milden Reinigungsmitteln und einem weichen Tuch bzw. Leder.
  Schrauben Sie die Mischduse 13 in regelmaßigen Abständen heraus und entfernensie kalkhaltige Rückstände oder Fremdkörper.

Bei Nichtbeachtung der Pflegeanleitung muss mit Schaden an der Oberfläche gerechnet werden. Garantieansprüche konnen dann nicht geltend gemacht werden.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen konnen.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde oder Stadtverwaltung.

Informationen

- Trinkbarkeit von Leitungswasser

Informieren Sie sich bei ihren örtlichen Behörden über die Trinkbarkeit des Wassers in ihrer Stadt / Gemeinde.

Generell gilt für die Trinkbarkeit von Leitungswasser folgende Empfehlung:

• Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden in den Leitungen stagniert hat. Verwenden Sie kein Stagnationswasser zur Zubereitung von Speisen und Geträken, besonderss nicht bei der Ernährung von Säuglingen. Andernfalls können gesundheitliche Beschwerden auftreten. Frisches Wasser konnen Sie daran erkennen, dass es spürbar kühler die Leitung verlässt, als Stagnationswasser.
• Verwenden Sie kein Stagnationswasser aus verchromten Leitungen zur Ernährung und / oder zur Körperpflege, wenn Sie gegen Nickel allergisch sind. Solches Wasser kann stark nickelhaltig sein und eine allergische Reaktion hervorrufen.
  Nutzen Sie kein Trinkwasser aus Bleileitungen für die Zubereitung von Säuglingsnahrung und / oder während der Schwangerschaft für die Zubereitung von Lebensmitteln. Blei wird ins Trinkwasser abgegeben und ist für Säuglinge und Kleinkinder besonderss gesundheitsschädlich.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln thesese Produkte stehen Ohnen gegen den Verkäufe des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf these Produkt 5 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis fur den Kauf benoigt.

Tritt innerhalb von 5 Jahren ab dem Kaufdatum theses Produkte ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteleile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und dazu als Verschleiße angegeben werden konnen oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

OWIM GmbH & Co. KG

Stiftsbergstraße 1

DE-74167 Neckarsulm

GERMANY

Model-No.: HG04893

Version: 05/2019

Last Information Update · Version des

Stand der Informationen: 02/2019

Ident-No.: HG04893022019-IE/NI/BE
