BEDIENUNGSANLEITUNG IAN 310979 MIOMARE

Montage-, Bedienungs- und Sicherheitshinweise

IAN 310979

IE DK BE

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 21

KITCHEN MIXER TAP

Introduction

Wir beträckwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

Bestimmungsgemäß Verwendung

Dieses Produkt ist für alle druckfosten Warmwasser systeme wie Zentralhezung, Durch lauf-erhitzer, Druckboiler o.a. geeignet. Es ist nicht geeignet für Niederdruck-Warmwasserbereiter wie z.B. Holz- oder Kohlebadeöfen, Öl-/Gasbadeöfen oder offene Elektrospeicher. Im Zweifelsfall wenden Sie sichitte an einen Installateur oder Fachberater. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und führt zur Beschädigung. Darüber hinaus konnen weitere lebensgefährliche Gefahren und Verletzungen die Folgen sein. Das Produkt ist nur zur Eigenanwendung, nicht fur den medizinischen oder kommerziellen Gebrauch vorgesehen. Für durch unsachgemäß Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Teilebeschreibung

1 1 Einstellhebel
21 Arretierungsschraube
31 Warm-/Kalt-Plakette
41 Brause
1 Armaturenkörper
61 Gummidichtung (Brauseschlauch)
7 1 Innensechskantschlüssel
81O-Ring
1 Gewinderohr
1 Kunststoff-Dichtring
1 Metallscheibe

12 1 Brauseschlauch
132Schauben
1 Schlauchgewicht
15 1 Mutter
1 Langer Flexschlauch (heiβ)
1 Langer Flexschlauch (kalt)
7.1 Überwurfmutter mit Dichtung (heiB)
71 Überwurfmutter mit Dichtung (kalt)
18 1 Überwurfmutter
19 1 Kurzer Flexschlauch
20 1 Kartuschen-Abdeckring
21 1 Kartuschen-Sicherungsring
22 1 Kartuschen-Einstellring
23 1 Kartusche
24 1 Mischdüse
25 1 Umschalter (Mischduse)
26 1 Umschalter (Brause)
27 1 Kunststoffdreieck
28 1 Schutzabdeckung

Technische Daten

Anschlasse: G^3 / 8 (ca. 17 mm)

Mutter (Wasseranschluss): ca. 19 mm

HeiBwassertemperatur: max.: 85°C

Sicherheitshinweise

A WARNUNG! LEBENS-UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder

niemals unbeaufsichtigt mit dem

Verpackungsmaterial. Es besteht

Erstickungsgefahr. Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug.

SCHEM SCHLAG! Undichtigkeiten oder Wasseraustritt können zu Lebensgefahr durch elektri

schen Schlag führen. Prufen Sie alle Verbindungen sorgfältig auf Dichtigkeit. Stellen Sie zudem sichere, dass alle Leitungen von elektrischen Geräten korrekt und sicher installiert sind.

VORSICHT! VERLETZUNGSGEFAHR!

Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr.itte beachten Sie, dass Unterlegscheiben und Dichtungen Verschleibeile sind, welche von Zeit zu Zeit ausgetauscht werden,müssen. Beschädigte Teile konnen die Sicherheit und Funktion beeinflussen.

ACHTUNG! GEFAHR DER SACHBESCHÄDIGUNG! Lassen Sie

die Montage nur durch fachkundige Personen durchführren. Undichtigkeiten oder Wasseraustritt können zu erheblichen Sachschäden an Gebäude oder Hausrat führen. Prufen Sie dazu alle Verbindungensorgfähig auf Dichtigkeit.

Achten Sie daraufuf, dass alle Dichtungen den korrekten Sitz haben, um Wasseraustritt durch Undichtigkeit zu verhindern.
Drehen Sie den Ausguss in die von Ihnen gewünschte Position. Achten Sie daraufuf, den Ausguss auf den Spultisch zu richten. Anderenfalls kann Wasseraustritt zu erheblichen Wasserschäden am Gebäude führen.

VORSICHT! VERBRUHUNGSGEFAHR!

Achten Sie bei der Warmwassereinstellung daraufuf, dass die Temperatur des Wassers nicht zu heiB eingestellt ist.

Machen Sie sich vor der Installation mit allen Gegebenheiten vor Ort vertraut, z. B. Wasseranschluss und Absperrvorrichtung.
- Bitte lessen Sie diese Bedienungsanleitung vor Montage und Gebrauch aufmerksam durch. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf!

Montage

Armatur installmenten

Stellen Sie die Haupt-Wasserzufuhr ab, um Wasseraustritt durch Undichtigkeit zu verhindern. Lassen Sie das restliche Leitungswasser ablaufen.

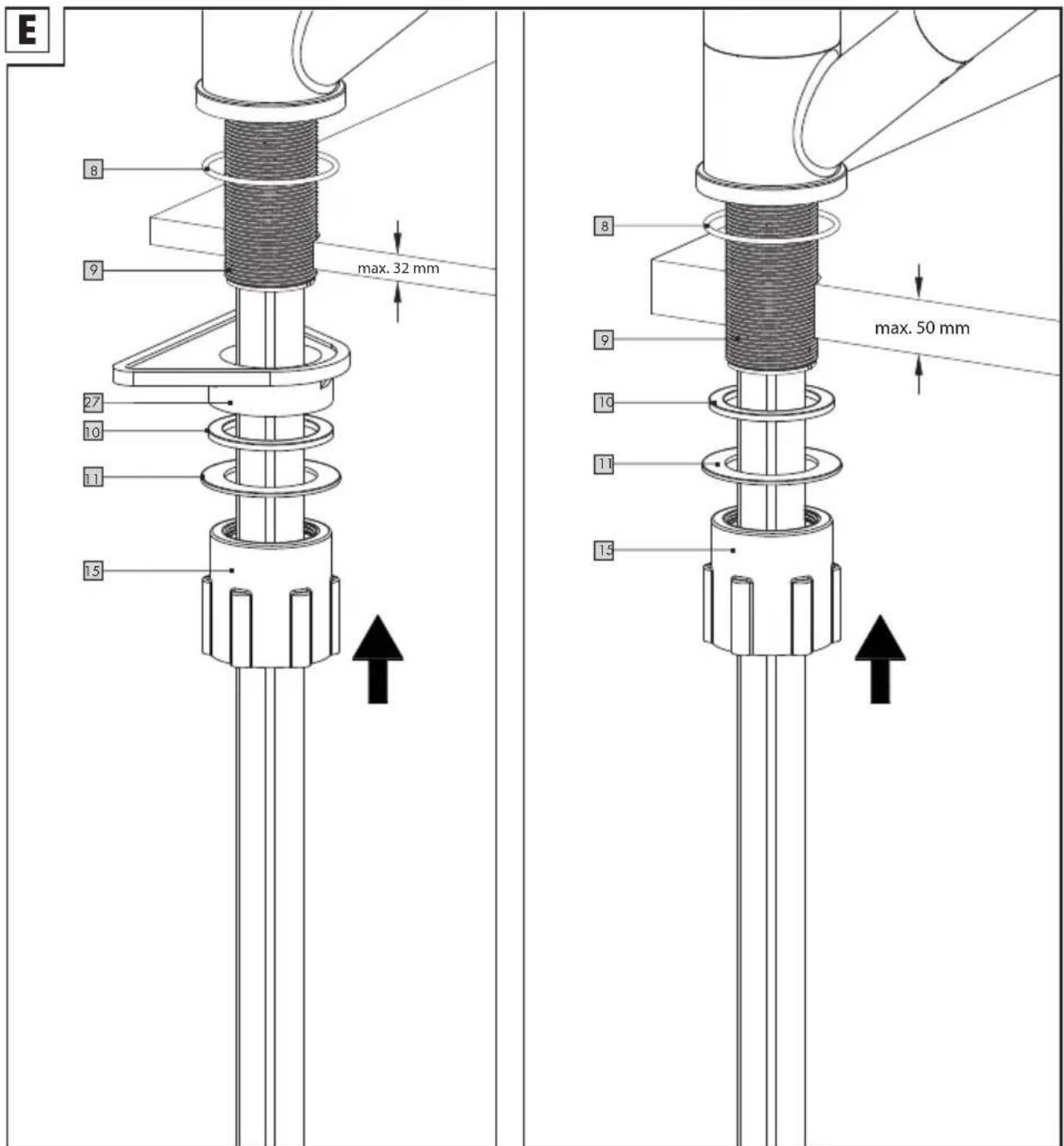

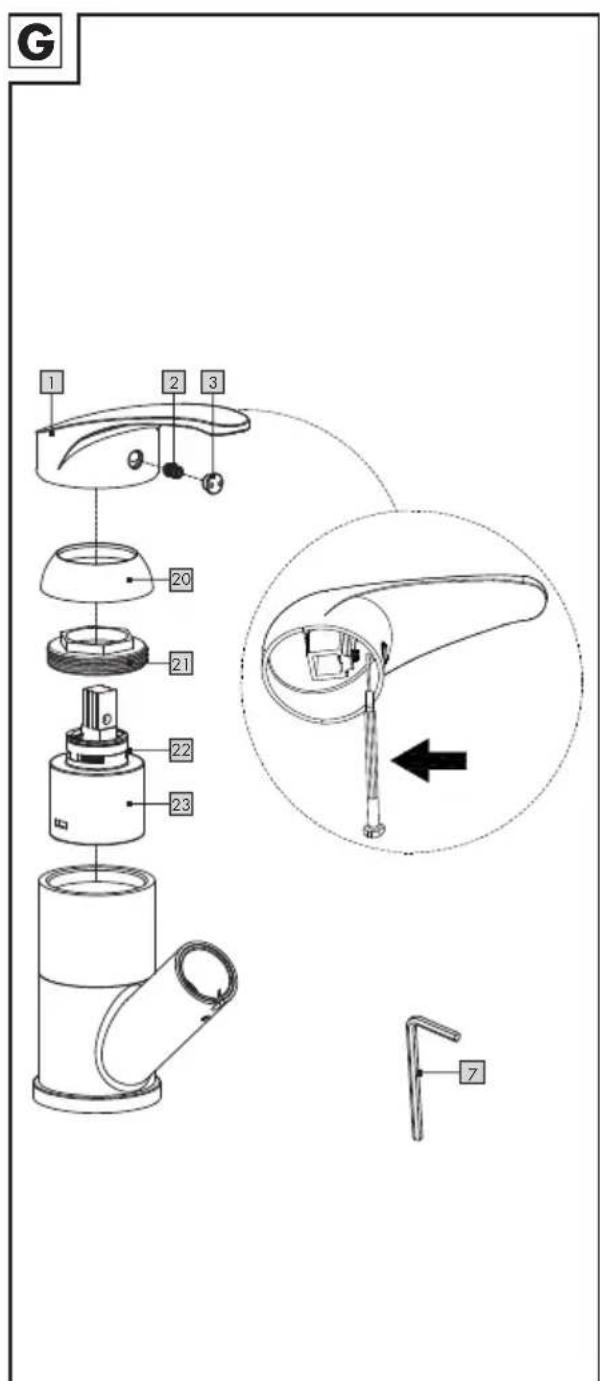

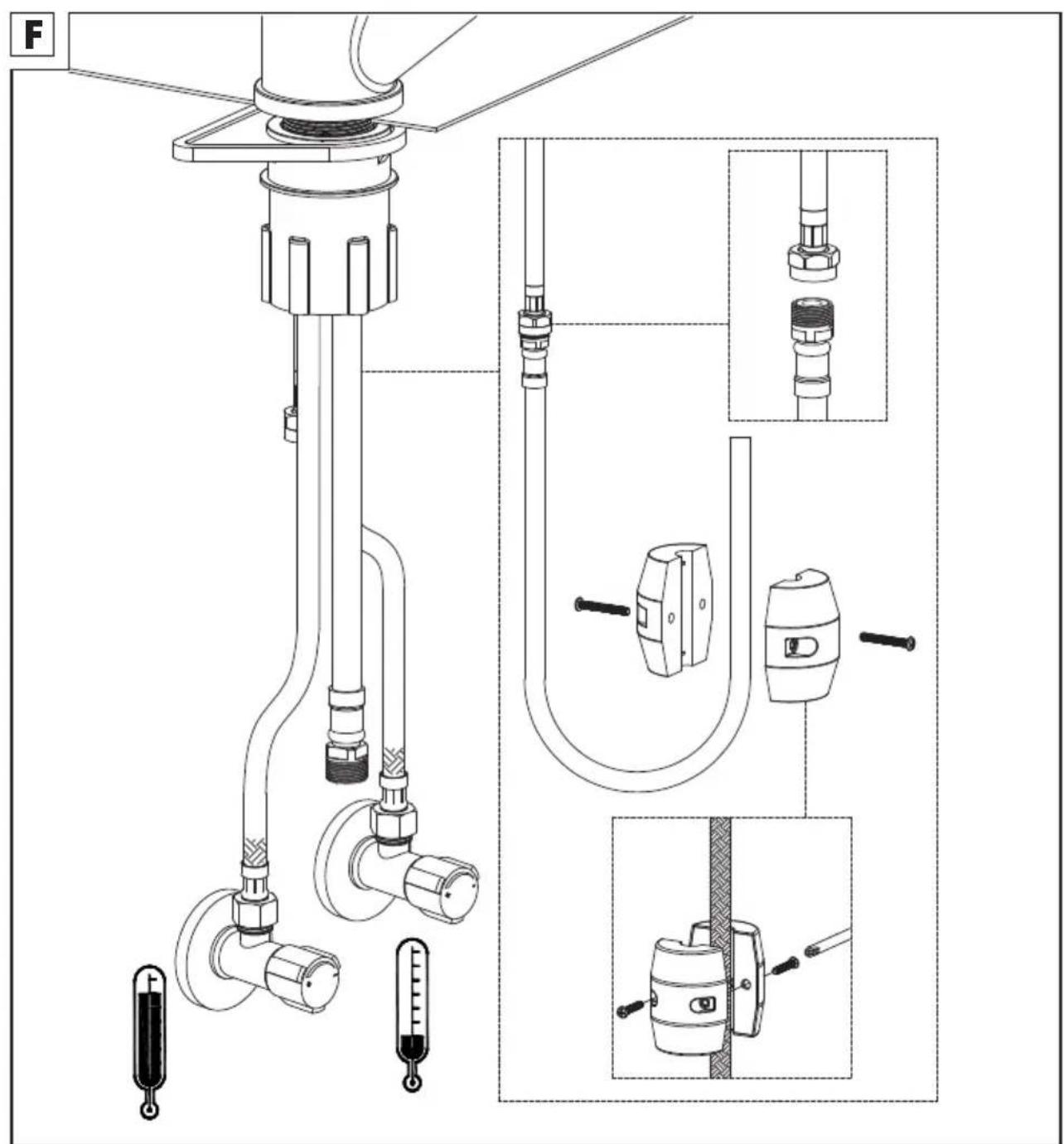

Installieren Sie die Armatur, wie in Abbildung A bis G dargestellt.
VORSICHT! Verbiegen Sie die Flexschläuche nicht und bringen Sie sie nicht unter Spannung. Ansonsten besteht die Gefahr der Sachbeschädigung.

Armatur durchspüssen

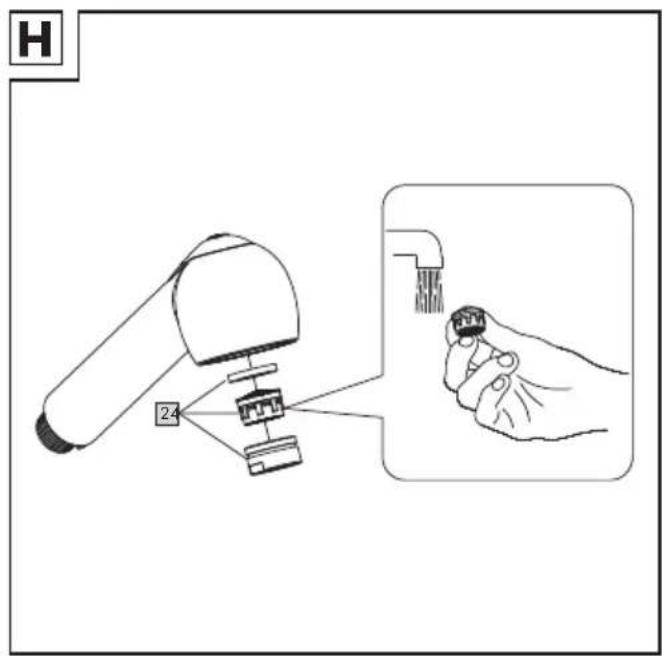

Um möglich Verunreinigungen zu beseitigen, muss die Armatur vor dem ersten Gebrauch gespält werden. Gehen Sie dazu wie folgt vor (s. Abb. H):
Schrauben Sie die Mischdob.
Öffnen Sie die Haupt-Wasserzufuhr und halten Sie das Wasser zwei Minuten lang laufen.
Schrauben Sie die Mischdose anschlieBend wieder an.

Bedienung

In Betriebnehmen

Hinweis: Spulen Sie nach längerem Nichtgebrauch der Armatur die Leitungen zunachst gründlich durch, um Trinkwasser-Stagnation und Rückstände aufzulosen.

Öffnen Sie die Haupt-Wasserzufuhr.
Heben Sie den Einstellhebelan und schwenken Sieihn nach rechts oder links, um die Stärke bzw. Temperatur des Wasserflusses zu regulieren.
Drucken Sie den Umschalter (Brau) um den Brausestrahl einzustellen.
Drucken Sie den Umschalter (Mischdu) um den Normalstrahl einzustellen.
Prufen Sie den Betrieb der Mischbatterie. Schwenken Sie damit den Einstellhebel in alle erlaubten Positionen. Prufen Sie die Anschlüsse regelmäßig auf Dichtigkeit.

- Temperaturbegrenzung einstellen

Die Kartusche [23] dieser Armatur verfügt über eine Temperaturbegrenzung. Diese Funktion ist werksbeitig nicht aktiviert (neutrale Einstellung).

VORSICHT! Verändern Sie die Einstellung der Temperaturbegrenzung erst, nach dem Sie die Armatur montiert haben.

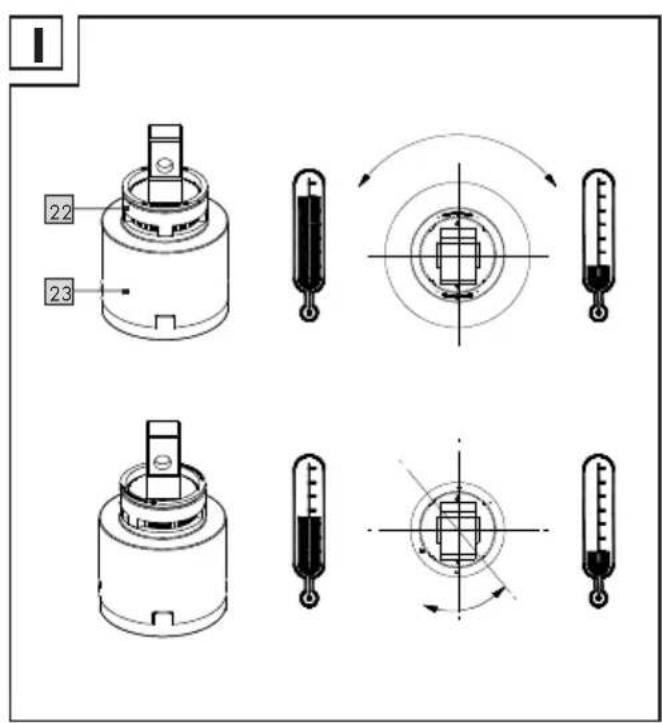

Folgen Sie Abbildung I, um die Temperaturbegrenzung einzustellen.
Stellen Sie die Haupt-Wasserzufuhr ab.
Entfernen Sie die Warm-/ Kalt-Plake vorsichtig mit einem kleinen, flachen Schraubendreher.
Losen Sie die Arretierungsschraube mit dem Innensechskantschluss durch Drehen gegen den Uhrzeigersinn.

VORSICHT! Schraubenicht vollständig herausdrehen. Nur offen, bis sich der Einstellhebel 1 leicht abnehmer lasst.

Entnehmen Sie den Einstellhebel
Losen Sie den Kartuschen-Abdeckung von Hand. Schrauben Sie dann den Kartuschen-Sicherungsring mit einer Rohrzange ab.
Ziehen Sie nun den Kartuschen-Einstell mit einem Schraubendreher nach oben.

Hinweis: Entfernen Sie nicht die Kartusche 23.

Platzieren Sie den Kartuschen-Einstell in gewünschter Position (s. Abb. I).
Ziehen Sie den Kartuschen-Sicherungsring 21 mit der Rohrzange wieder auf dem Armaturenkörper 5 fest. Befestigen Sie den Kartuschen-Abdeckring 20 von Hand.
Setzen Sie den Einstellbeiwieder auf den Armaturenkörper 5. Ziehen Sie die Arretierungsschraube 2 mit dem Innen sechskantschlüssel 7 durch Drehen im Uhr zeiger-sinn fest.
Drucken Sie die Warm-/ Kalt-Plake
Stellen Sie die Haupt-Wasserzufuhr an und überprüfen Sie die Temperaturbegrenzung.

Wartung und Reinigung

Armatur pflegen und reinigen

Beachten Sie, dass Sanitärarmaturen einer besonderen Pflege bedürfen. Beachten Sie dazu die folgenden Anweisungen:

Verwenden Sie keine atzenden oder alkoholhaltigen Mittel zur Reinigung, da diese das Produkt beschädigten konnten.
Reinigen Sie ihre Armaturen nur mit klarem Wasser, milden Reinigungsmitteln und einem weichen Tuch bzw. Leder.
Schrauben Sie die Mischeldin regelmäßigen Abständen hereaus und entfern den Sie kalkhaltige Rückstände oder Fremdkörper.

Bei Nichtbeachtung der Pflegeanleitung muss mit Schaden an der Oberfläche gerechnet werden. Garantieansprüche konnen dann nicht geltend gemacht werden.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen konnen.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfaren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Informationen

- Trinkbarkeit von Leitungswasse

Informieren Sie sich bei ihren örtlichen Behörden über die Trinkbarkeit des Wassers in ihrer Stadt / Gemeinde.

Generell gilt für die Trinkbarkeit von Leitungswasser folgende Empfehlung:

Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden in den Leitungen stagniert hat. Verwenden Sie kein Stagnationswasser zur Zubereitung von Speisen und Geträken, besonders nicht bei der Ernährung von Säuglingen. Anderenfalls konnen gesundheitliche Beschwerden auftreten. Frisches Wasser konnen Sie daran erkennen, dass es spürbar kühler die Leitung verlässt als Stagnationswasser.
- Verwenden Sie kein Stagnationswasser aus verchromten Leitungen zur Ernährung und / oder zur Körperperpflege, wenn Sie gegen Nickel allergisch sind. Solches Wasser kann stark nickelhaltig sein und eine allergische Reaktion hervorrufen.
Nutzen Sie kein Trinkwasser aus Bleileitungen für die Zubereitung von Säuglingsnahrung und / oder während der Schwangerschaft für die Zubereitung von Lebensmitteln. Blei wird ins Trinkwasser abgegeben und ist für Säuglinge und Kleinkinder besonders gesundheitsschädlich.

Garantie

Das Produkt wurde nach strengen
Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln theses Produkte stehen Ohnen gegen den Verkäuer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf these Produkt 5 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Original- Kassenbon gut auf. These Unterlandage wird als Nachweis fur den Kauf benötigt.

Tritt innerhalb von 5 Jahren ab dem Kaufdatum theses Produkte ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kosten los repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich Nicht auf Produkte teile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und davon als Verschleitteile angesehen werden konnen oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

OWIM GmbH & Co. KG

Stiftsbergstraße 1

DE-74167 Neckarsulm

GERMANY

Model No.: HG03546A / HG03546B

Version: 12/2018

IAN 310979
