BEDIENUNGSANLEITUNG HB 502 GRAEF

DE Bedienungsanleitung

Produktbeschreibung Stabmixer 4
Produktbeschreibung Zerkleinerer 5
Produktbeschreibung Schneebesen 6

Allgemeines 7

Informationen zu dieser Bedienungsanleitung 7
Bestimmungsgemäß Verwendung 7
Haftungsbeschränkung 8

Warnhinweise und Symbole 8

Sicherheit 9

Gefahr durch elektrischen Strom 9
Sicherheitshinweise für den elektrischen Anschluss 9
Allgemeine Sicherheitshinweise 10
Anforderungen an den Aufstellort 11

Gerätauspacken 11

Vor dem Erstgebrauch 11

Verwendung 12

Stabmixer 12
Zerkleinerer 12
Schneebesen 12
Messbecher 12

Zusammenbau 12

Stabmixer 12
Zerkleinerer 13
Schneebesen 13

Bedienung 13

Reinigung 14

Kundendienst 14

Entsorgung. 14

Entsorgung der Verpackung 14
Entsorgung des Gerätes 15

Gewährleistung 15

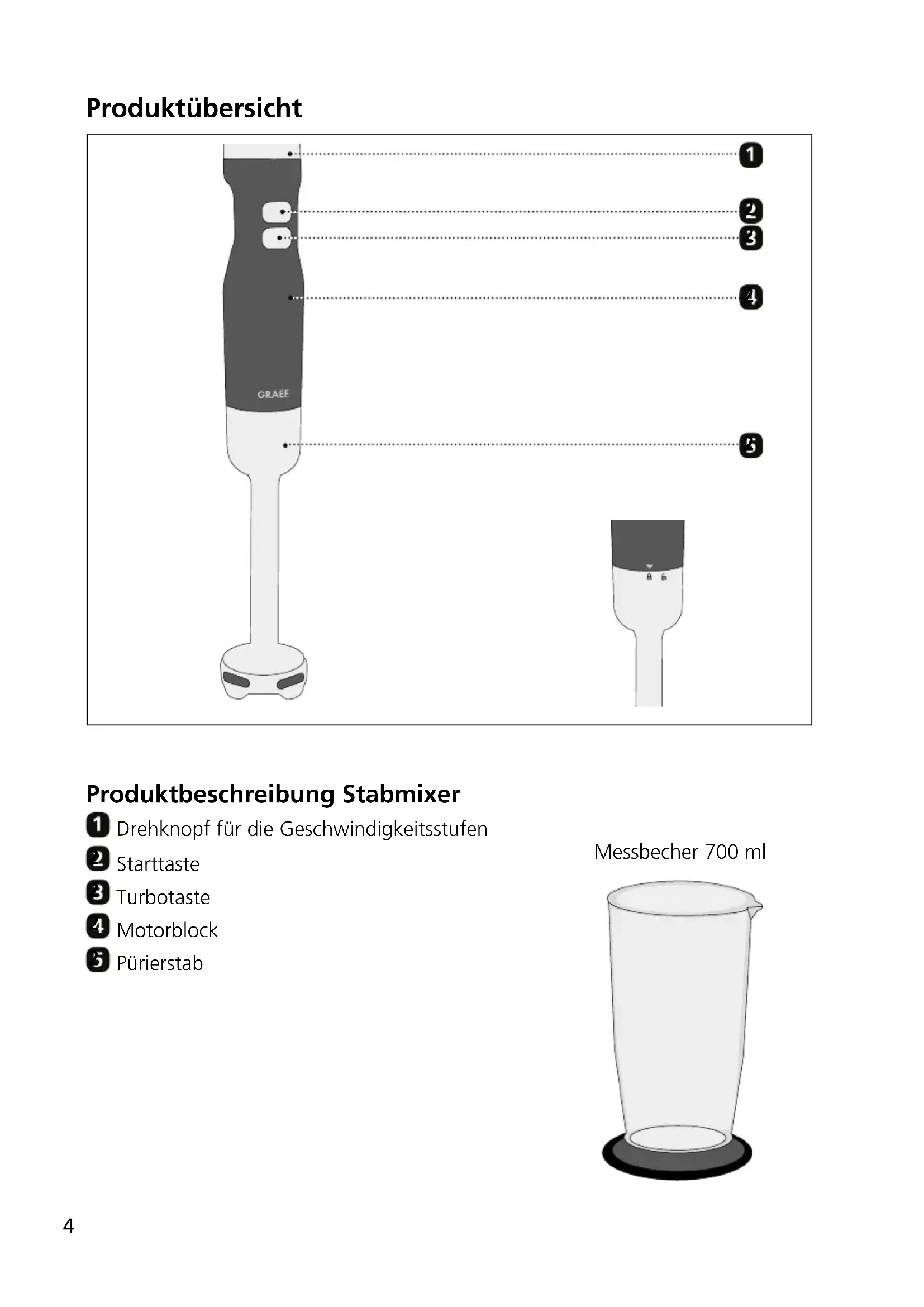

Produktübersicht

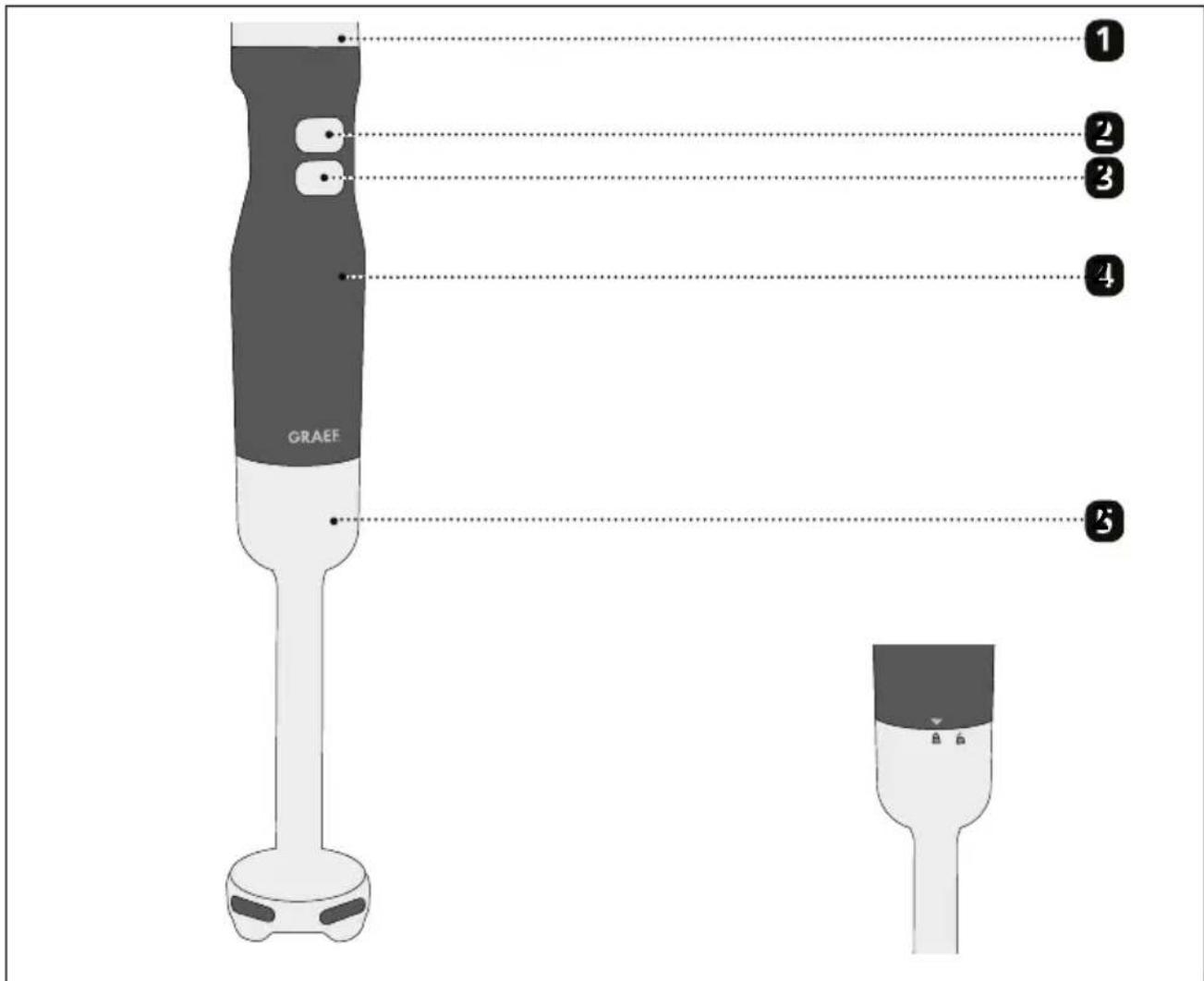

Produktbeschreibung Stabmixer

Drehknopf für die Geschwindigkeitsstufen
2 Starttaste
3 Turbotaste
Motorblock
Pürierstab

Messbecher 700 ml

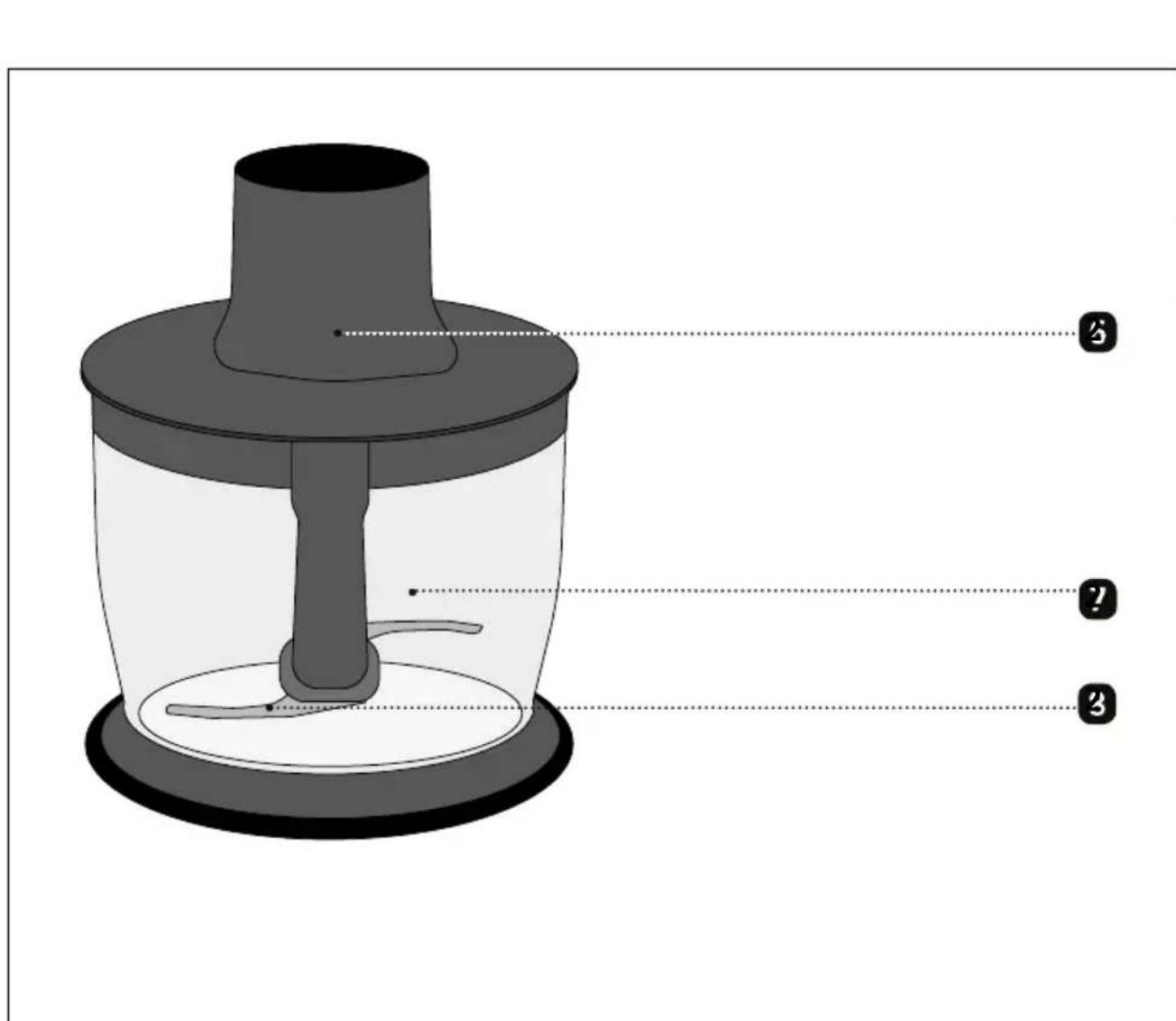

Produktbeschreibung Zerkleinerer

Deckel
Schüssel
3 Messer

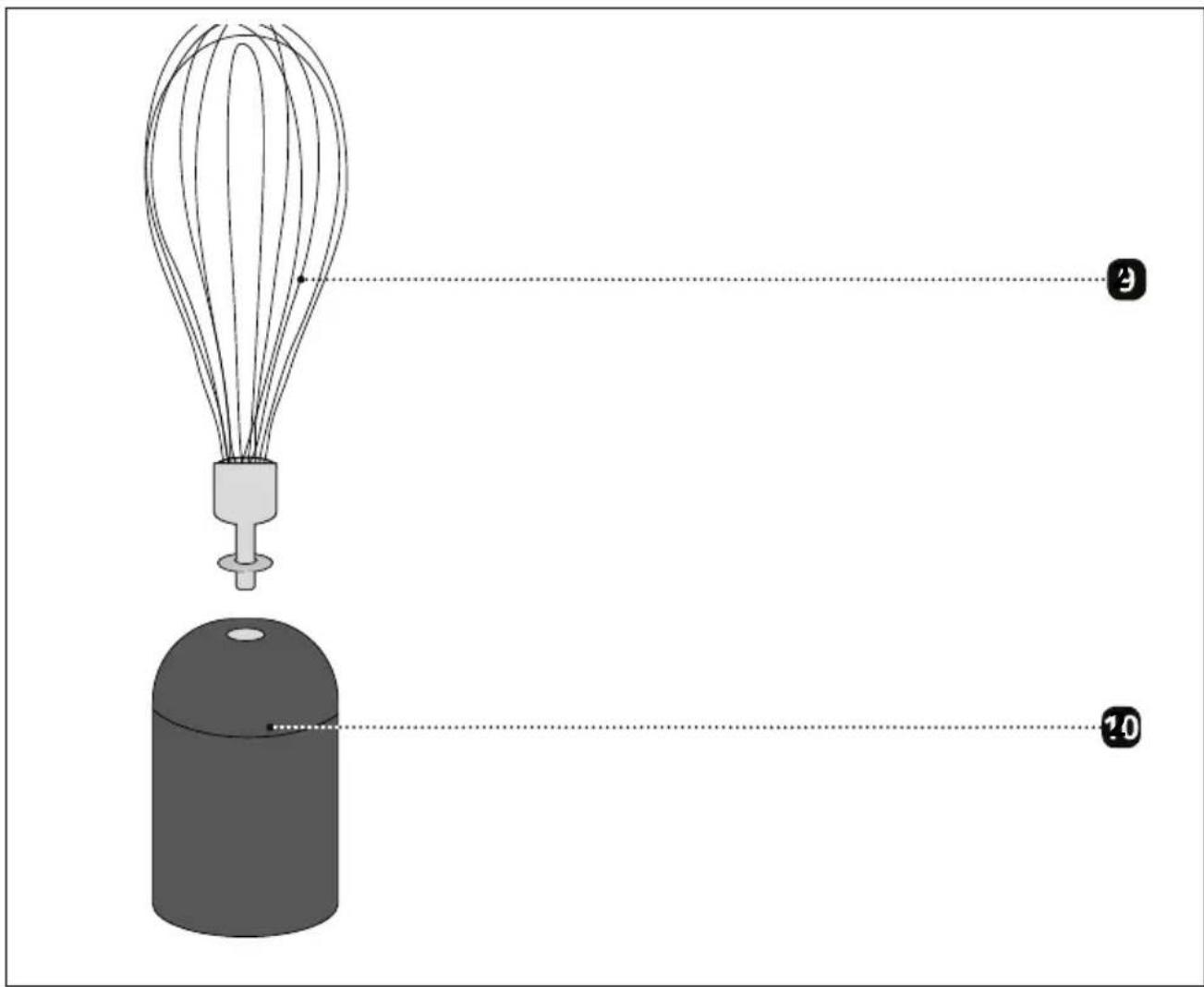

Produktbeschreibung Schneebesen

9 Schneebesen
40 Schneebesenhalter

Allgemeines

Sehr geehrte Kundin, sehr geehrter Kunde, mit dem professionellen Stabmixer haben Sie eine gute Wahl getroffen. Sie haben ein anerkannten Qualitätsprodukt erworben. Wir danken Ihnen für ihren Kauf und wünschen Ohnen viel Freude mit ihrem neuen Stabmixer.

Informationen zu dieser Bedienungsanleitung

These Bedienungsanleitung gibt Ohnen wichtige Hinweise für die Inbetriebnahme, die Sicherheit, den bestimmungsgemäßen Gebrauch und die Pflege des Stabmixers (nachfolgend als „Gerät" bezeichnet). Sie muss ständig am Gerät verfügbar sein. Sie ist von jeder Person zulesen und anzuwenden, die mit der

Inbetriebnahme,
Bedienung,
- Störungsbehebung und/oder
- Reinigung des Gerätes beaufragt ist.

Bewahren Sie diese Bedienungsanleitung auf und geben Sie sie mit dem Gerät an den Nachbesitzer weiter. Diese Bedienungsanleitung kann nicht jeder denkbaren Aspekt berücksichtigten. Für weitere Informationen oder bei Problemen, die in dieser Anleitung nicht oder nicht ausfuhrlich genug behandelt werden, wenden Sie sichitte an den Graef-Kundendienst oder an ihren Fachhandel.

Bestimmungsgemäß Verwendung

Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie den Stabmixer nur in geschlossenen Räumen. Benutzen Sie das Gerät nur zum Verarbeiten von Lebensmitteln. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Dieses Gerät ist für den Gebrauch im Haushalt bestimmt.

Von dem Gerät konnen bei nicht bestimmungsgemäßer Verwendung Gefahren ausgeben.

• Verwenden Sie das Gerät ausschließlich bestimmungsgemäß.
• Halten Sie die in dieser Bedienungsanleitung beschrieben Vorgehensweisen ein.

Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. Das Risikoträgt allein der Benutzer.

Haftungsbeschränkung

Alle in dieser Bedienungsanleitung enthaltenen technischen Informationen, Daten und Hinweise für die Installation, den Betrieb und die Pflege entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkenntnisse nach bestem Wissen. Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden.

Der Hersteller übernimmt keine Haftung für Schäden aufgrund von:

• Nichtbeachtung der Anleitung,
• nicht bestimmungsgemäßer Verwendung,
• unsachgemäßen Reparaturen,
• technischen Veränderungen,
• Verwendung nicht zugelassener Ersatzteile.

Übersetzungen werden nach bestem Wissen erstellt. Wir übernehmen keine Haftung für Übersetzungsfehler. Verbindlich bleibt allein der ursprüngliche deutsche Text.

Warnhinweise und Symbole

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise, Signalworte und Symbole verwendet:

WARNING

Dieses Signalsymbol/-wort bezeichnet eine Gefährung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT

Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine gingefugige oder mäßige Verletzung zur Folge haben kann.

HINWEIS

Dieses Signalwort warnt vor möglichen Sachschäden.

Dieses Symbol gibt Ichnen wichtige Zusammeninformationen zum Betrieb.

Sicherheit

Gefahr durch elektrischen Strom

Bei Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr!

Beachten Sie die folgenden Sicherheitshinweise, um eine Gefährung durch elektrischen Strom zu vermeiden:

• Benutzen Sie das Gerät nicht, wenn das Stromkabel oder der Netzstecker beschädigt ist.
• Lassen Sie in thisem Fall vor der Weiterbenutzung des Gerätes durch den Graef-Kundendienst oder eine autorisierte Fachkraft eine neue Anschlussleitung installieren.
• Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Werden spannungsführende Anschlüsse berührt oder wird der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr.
• Berühren Sie niemals unter Spannung stehende Teile. Dies kann einen elektrischen Schlag verursachen und)sogar zum Tod führen.

Sicherheitshinweise für den elektrischen Anschluss

Für einen sicheren und fehlerfreien Betrieb des Gerätes sind beim elektrischen Anschluss folgende Hinweise zu beachten:

• Vergleichen Sie vor dem Anschlieben die Anschlussdaten (Spannung und Frenz) auf dem Typenschild mit denen Ihres Stromnetzes.
• Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall Fragen Sie eine Elektrofachkraft.
• Die Steckdose muss mindestens über einen 10-A-Sicherungsschutzschalter abgesichert sein.
• Vergewissern Sie sich, dass das Stromkabel unbeschädigt ist und nicht über—heiße Flächen oder scharfe Kanten verlegt wird.

• Das Anschlusskabelarf nicht straff gespannt sein.

• Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschrifsmäßig installiertes Schutzleitersystem angeschlossen wird. Der Betrieb an einer Steckdose ohne Schutzleiter ist verboten. Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektrofachkraft überprüfen. Der Hersteller übernimmt keine Verantwortung für Schäden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

Allgemeine Sicherheitshinweise

Dieses Gerät entspricht den relevanten Sicherheitsbestimmungen. Be-achten Sie für einen sicheren Umgang die folgenden Sicherheitshin-weise:

• Ein unsachgemäßer Gebrauch kann zu Personen- und Sachschäden führen.
• Kontrollieren Sie das Gerät vor der Verwendung auf äußere sightbarre Schäden an Gehäuse, Anschlusskabel und -stecker. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.
• Ist die Anschlussleitung beschädigt, damit sie, um Gefährdungen zu vermeiden, nur durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden.
• Reparaturen dürfen nur von einem Fachmann oder vom Graef-Kundendienst ausgeführrt werden. Durch unsachgemäße Reparaturen konnen erhebliche Gefahren für den Benutzer entstehen. Zudem erlischt der Garantieanspruch.
• Defekte Bauteile)dürfen ausschließlich gegen Originalersatzteile ausgetauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen.
• Dieses Gerät darf nicht von Kindern benutzt werden.
• Das Gerät und seine Anschlussleitung sind von Kindern fernzuhalten.
• Geräte können von Personen mit reduzierten physischen, sensori-schen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen benutzt werden, sofern sie beaufsichtigt werden oder im sicheren Gebrauch des Gerätes unterwiesen wurden und mögliche Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät speiten.
• Das Gerät ist nicht darauf ausgelegt, mit einer externen Zeitschaltuhr oder einer separaten Fernsteuerung betrieben zu werden.
• Die Zuleitung immer am Stecker aus der Steckdoseziehen, nicht am Stromkabel.

• Achten Sie daraufuf, dass das Stromkabel nirgendwo hangen bleibt, dies konnte dazu führen, dass das Gerät herunterfällt.

• Verpackungsmaterialien)dürfen nicht zum Spielena verwendet werden. Es besteht Erstickungsgefahr.

• Vor dem Zusammenbau, dem Auseinandernehmen oder dem Rei nigen trennen Sie das Gerät stets vom Netz, ebenso, wenn es nicht beaufsichtigt wird.

Anforderungen an den Aufstellort

Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der Aufstellort folgende Voraussetzungen erfüllen:

• Stellen Sie das Gerät auf einer festen, ebenen, waagerechten und rutschfesten Unterlage mit ausreichender Tragkraft auf.
• Achten Sie darauf, dass das Gerät nicht umfallen kann.
• Wahlen Sie den Aufstellort so, dass Kinder nicht das Messer des Gerätes oder die Zuleitung berühren können.
• Benutzen Sie das Gerät niemals im Freien und bewahren Sie an einem trockenen Ort auf.
• Das Gerät ist nicht für den Einbau in einen Wand- oder einen Einbauschrank gedacht.
• Stellen Sie das Gerät nicht in einerHEYen, nassen oder feuchten Umgebung auf.
• Die Steckdose muss leicht zugänglich sein, sodass der Stecker notfalls leicht gezogen werden kann.

Gerät auspacken

Beim Auspacken des Gerätes gehen Sie wie folgt vor:

1. Entnahmen Sie das Gerät aus dem Karton.
2. Entfernen Sie alle Verpackungsteile.
3. Entfernen Sie eventuelle Aufkleber am Gerät (nicht das Typenschild).

Vor dem Erstgebrauch

VORSICHT

Verletzungsgefahr!

Die sehr scharfen Messer können Verletzungen verursichen.

• Reinigen Sie alle Teile gründlich unter fließen dem Wasser mit Ausnahme des Motorblocks. Diese darf niemals in Wasser eingetaucht werden.

• Gehen Sie bei der Reinigung der einzelnen Komponenten mit allen Sorgfalt vor.

Verwendung

Stabmixer

Verwenden Sie den Stabmixer zum purieren von Suppen, Früchten oder zur Herstellung von Dips, SoBen oder Babynahrung.

Zerkleinerer

Mit dem Zerkleinerer konnen Sie Lebensmittel zerkleinern.

Schneebesen

Verwenden Sie den Schneebesen zum Aufschlagen von Sahne oder Eiweiß sowie zum erstellen von Mayonnaise oder Nachtisch.

Achten Sie beim Aufschlagen von Sahne oder Eiweiß darauf auf das Sie auf einer niedrigen Stufe anfangen und dann langsam hoherschalten. Halten Sie beim Aufschlagen den Messbecher leicht schrag.

Messbecher

Nutzen Sie den Messbecher zum Aufschlagen von Sahne oder Eiweißer oder zum purieren.

Der Messbecher hat eine maximale Füllmenge von 700 ml. Füllen Sie zum Bearbeiten maximal 300 ml ein, sonst kann Flüssigkeit aus dem Messbecher Herauslaufen.

Zusammenbau

WARNING

Stecken Sie den Stecker erst nach dem Zusammenbau in die Steckdose.

Stabmixer

1. Setzen Sie den Pürierstab auf den Motorblock, sodass der Pfeil (Rück-nde) auf das Symbol eigt.
2. Drehen Sie den Pürierstab 5 , bis der Pfeil auf das Symbol * zeigt. Der Pürierstab 3 rastet ein.

Zerkleinerer

VORSICHT

Das sehr scharfe Messer kann Verletzungen verursachen. Gehen Sie sorgfällt mit dem Messer um.

1. Setzen Sie das Messer auf die Halterung in der Schüssel?
2. Füllen Sie die gewünschten Lebensmittel ein.
3. Setzen Sie den Deckel auf die Schüssel
4. Setzen Sie den Motorblock auf den Deckel, sodass der Pfeil (Rückseite) auf das Symbol zeigt.
5. Drehen Sie den Motorblock 4, bis der Pfeil auf das Symbol Zeigt.

Schneebesen

1. Setzen Sie den Schneebesen in den Schneebesenhalter, bis dieser einrastet.
2. Setzen Sie dann den zusammengesetzten Schneebesen auf den Motorblock sodass der Pfeil (Rückseite) auf das Symbol eigt.
3. Drehen Sie den Schneebesen, bis der Pfeil auf da Symbol zeigt. Der Schneebesen rastet ein.

Bedienung

HINWEIS

Überschreiben Sie niemals die maximale Betriebsdauer von 1 Minute. Nach 2 aufeinnander folgenden Vorgängen, halten Sie das Gerät ca. 2 Minuten abkühlen.

VORSICHT

Die Lebensmittel dürfen nicht zu heißt verarbeitet werden. Herausspritzende—hebe Inhalte können zu Verbrennungen führen.

Haben Sie das Stabmixer-Set wie gewünscht zusammengesetzt, gehen Sie wie folgt vor:

1. Stecken Sie den Stecker in die Steckdose.
2. Halten Sie den Pürierstab / Schneebesen in das gewünschte Lebensmittel.
3. Stellen Sie die Geschwindigkeit auf 1
4. Drücken Sie die Starttaste und halten diese gedrückt.

5. Während der Zubereitung konnen Sie die Geschwindigkeit durch drehen des Geschwindigkeitsknopfes ① nach Wunsch bis auf 5 erhöhen.

6. Oder drücken Sie die Turbotaste 3 für eine hohe Geschwindigkeit.

7. Nach Beendigung des Vorgangs{lassen Sie die jeweilige Taste los.

Reinigung

Reinigen Sie alle Komponenten direkt nach dem Betrieb.

Ziehen Sie vor jeder Reinigung den Netzstecker.

1. Trennen Sie den Motorblock von dem jeweiligen Adapter (Pürierstab, Zerkleinerer, Schnebesen)
2. Reinigen Sie den Motorblock mit einem feuchten Tuch.
3. Reinigen Sie den Pürierstab, Messbecher, Zerkleinerer, Schneebesen unter fließbendem Wasser. Geben Sie diese und den Motorblock nicht in die Spülmaschine.

Die sehr scharfen Messer können Verletzungen verursachen. Gehen Sie sorgfähig mit den Messern um.

Kundendienst

Wenn Ihr Graef-Gerät einen Schaden hat, wenden Sie sichitte an ihren Fachhändler oder an den Graef-Kundendienst unter 02932-9703688 oder schreiben Sie uns eine E-Mail an [e-mail]

Entsorgung

Entsorgung der Verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach Umweltverträglichkeit und entsorgungsstechnischen Geschichtspunkten ausgewählt und deshalb recybar. Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe

und verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien an den Sammelstellen für das Verwertungssystem »Grüner Punkt«.

Heben Sie wenn möglich die Original-Verpackung während der Garantiezeit des Gerätes auf, um es im Garantiefall ordnungsgemäß verpacken und transportieren zu können.

Entsorgung des Gerätes

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Hausmull entsorgt werden. Das Symbol auf dem Produkt und in der Gebrauchsanleitung weist daraufhin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von geräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

Bitte Fragen Sie bei ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

Gewährleistung

Für diese Produkt übernehmen wir beginnend mit dem Verkaufsdatum 24 Monate Herstellergewährleistung für Mängel, die auf Fertigungs- und Werkstofffehler zurückzuführen sind. Ihr gesetzlichen Gewährleistungsansprüche nach § 439 ff. BGB-E bleiben von dieser Regelung unberührt. In der Gewährleistung nicht enthalten sind Schäden, die durch unsachgemäß Behandlung oder Einsatz entstanden sind sowie Mängel, welche die Funktion oder den Wert des Gerätes nur gingfähig beeinflussen. Darüber hinaus übernehmen wir für Schäden durch fehlende oder unzureichende Pflege keine Haftung. In thisem Fall erlischt die Garantie ebenfalls. Weitergehend sind Transportschäden, soweit wir dies nicht zu verantworten haben, vom Gewährleistungsanspruch ausgeschlossen. Für Schäden, die durch eine nicht von uns oder eine unserer Vertretungen durchgeführte Reparatur entstehen, ist ein Gewährleistungsanspruch ausgeschlossen. Bei berechtigten Reklamationen werden wir das mangelhafte Produkt nach unserer Wahl reparieren oder gegen ein mängelfreies Produkt austauschen.
