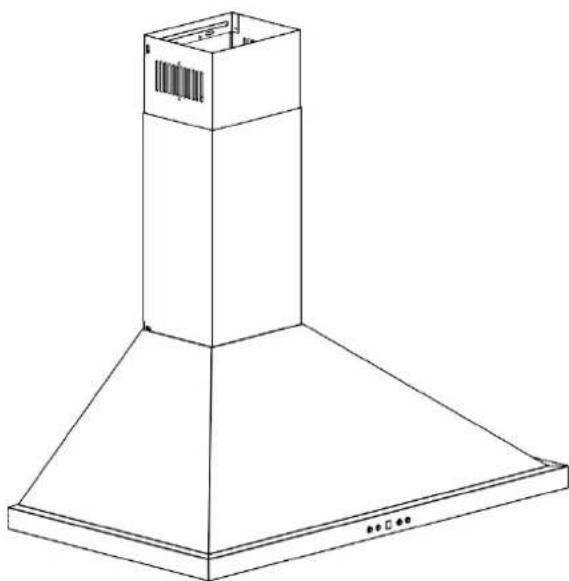

Bedienungsanleitung für die Dunstabzugshaube

Inhalt

1 .Sicherheitsanweisungen
2..................... Installation
3. Dunstabzugshaube in Betriebnehmen
4 .Fehlerbehebung
5 . Wartung und Reinigung
6. Umweltschutz

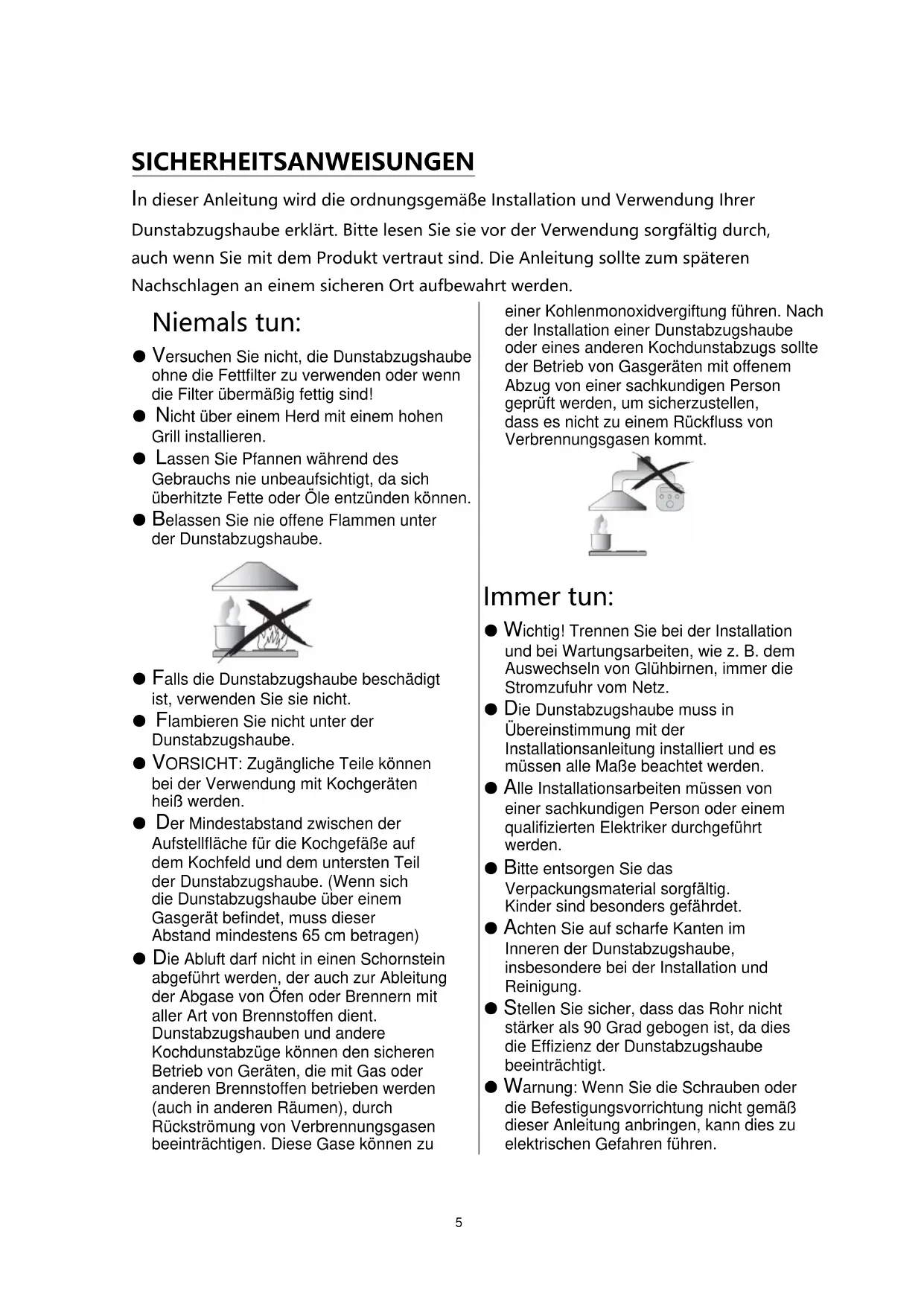

SICHERHEITSANWEISUNGEN

In dieser Anleitung wird die ordnungsgemäß Installation und Verwendung ihrer Dunstabzugshaube erklär.itte lessen Sie sie vor der Verwendung sorgfältig durch, auch wenn Sie mit dem Produkt vertraut sind. Die Anleitung soll zum späteren Nachschlagen an einem sicheren Ort aufbewahrt werden.

Niemals tun:

• Versuchen Sie nicht, die Dunstabzugshaube ohne die Fettfilter zu verwenden oder wenn die Filter übermöig fettig sind!
• Nicht über einem Herd mit einem hohen Grill installmenten.
• Lassen Sie Pfannen während des Gebrauchs nie unbeaufsichtigt, da sich überhitzte Fette oder Ole entzünden können.
• Belassen Sie nie offene Flammen unter der Dunstabzugshaube.

• Falls die Dunstabzugshaube beschädigt ist, verwenden Sie sie nicht.
• Flambieren Sie nicht unter der Dunstabzugshaube.
  VORSICHT: Zugangliche Teile konnen bei der Verwendung mit Kochgeräten heiß werden.
  Der Mindestabstand zwischen der Aufstellfläche für die Kochgebung auf dem Kochfeld und dem untersten Teil der Dunstabzugshaube. (Wenn sich die Dunstabzugshaube über einem Gaserät befindet, muss dieser Abstand mindestens 65 cm betragen)
  Die Abluftarf nicht in einen Schornstein abgefuhrt werden, der auch zur Ableitung der Abgase von Ofen oder Brennern mit aller Art von Brennstoffen dient. Dunstabzugshauben und andere Kochdunstabzüge konnen den sicheren Betrieb von Geräten, die mit Gas oder anderen Brennstoffen betrieben werden (auch in anderen Räumen), durch Rückströmung von Verbrennungsgasen beeinträchtigen. Diese Gase konnen zu

einer Kohlenmonoxidvergifting führen. Nach der Installation einer Dunstabzugshaube oder eines anderen Kochdunstabzugs sollte der Betrieb von Gasgeräten mit offenem Abzug von einer sachkundigen Person geprüft werden, um sicherzustellen, dass es nicht zu einem Rückfluss von Verbrennungsgasen kommt.

Immer tun:

Wichtig! Trennen Sie bei der Installation und bei Wartungsarbeiten, wie z. B. dem Auswechseln von Gluhbirnen, immer die Stromzufuhr vom Netz.
Die Dunstabzugshaube muss in Übereinstimmung mit der Installationsanleitung installiert und es,müssen alle MaBe beachtet werden.
- Alle Installationsarbeiten müssen von einer sachkundigen Person oder einem qualifizierten Elektriker durchgeführt werden.
- Bitte entsorgen Sie das Verpackungsmaterial sorgfältig. Kinder sind besonderss gefahrdet.
- Achten Sie auf scharfe Kanten im Inneren der Dunstabzugshaube, insbesondere bei der Installation und Reinigung.
- Stellen Sie sichere, dass das Rohr nicht stärker als 90 Grad gebogen ist, da dies die Effizienz der Dunstabzugshaube beeinträchtigt.
- Warning: Wenn Sie die Schrauben oder die Befestigungsvorrichtung nicht gemäß dieser Anleitung anbringen, kann dies zu elektrischen Gefahren führen.

• Warning: Bevor Sie Zugang zu den Klemmen haben, müssen alle Stromkreise unterbrochen werden.
• Ist die Nennspannung der Lampegeringer als die Nennspannung des Gerats, muss die Nennspannung der Lampe ebenfalls auf oder in der Nähe der Lampenfassung angegeben sein.

Immer tun:

• Setzen Sie immer einen Deckel auf Töppe und Pfaffen, wenn Sie auf einem Gasherd kochen.
• Im Absaugmodus wird die Luft im Raum von der Dunstabzugshaube abgesaugt. Stellen Sie sicher, dass die Beluftungsmaßnahmen eingehalten werden. Die Dunstabzugshaube entfernt Gerüche aus dem Raum, nicht aber den Dampf.
  Wird die Dunstabzugshaube gleichzeitig mit Geräten verwendet, die mit Gas oder anderen Brennstoffen betrieben werden, muss eine ausreichende Belüftung des Raumes gewährleistet sein.
  Die Dunstabzugshaube ist nur fur den Hausgebrauch bestimmt.

• Wenn das Netzkabel beschädigt wird, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ausgetauscht werden, um Gefahren zu vermeiden.
• Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten bzw. mangelnden Erfahrungen und Kenntnissen bestimmt, es sei dess, sie werden von einer für ihre Sicherheit verantwortlichen Person ständig beaufsichtigt oder wurden in die korrekte Verwendung des Geräts eingewiesen.

• Kinder sind zu beaufsichtigen, damit sie nicht mit dem Gerät speilen.

• Dieses Gerät kann von Kindern ab 8 Jahren benutzt werden bzw. von Personen mit verringten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Kenntnissen, wenn sie unter Aufsicht stehen oder Anweisungen erhalten haben, wie sie das Gerät gefahrlos verwenden können, und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speien. Kinder dürfen das Gerät nicht ohne Aufsicht reinigen und warten.

Immer tun:

Vorsicht: Das Gerät und seine zugänglichen Teile können sich während des Betriebs erhitzen. Achten Sie darauf, dass Sie die Heizelemente nicht berühren. Kinder unter 8 Jahren sollenn sich fernhalten, es sei dessen, sie stehen unter ständiger Aufsicht.
Denn die Reinigung nicht gemäß den Anweisungen durchgefuhrt wird, besteht Brandgefahr.
Vorschriften über die Ableitung von Luft mussen eingehalten werden.
Reinigen Sie Ihr Gerät regelmäßig, indem Sie die im Kapitel WARTUNG beschriebene Methode anwenden.
- Verwenden Sie aus Sicherheitsgründen nur Befestigungs- oder Montageschrauben in der Höhe, die in dieser Bedienungsanleitung empfohlen wird.
- Nähere Informationen über die Methode und Häufigkeit der Reinigung finden Sie im Abschnitt Wartung und Reinigung in der Gebrauchsanweisung.
Informationen darüber, wie das Gerät an der Halterung zu befestigen ist, finden Sie im Abschnitt Betrieb Installationsverfahren in diesen Handbuch.
- Kinder dürfen das Gerät nicht ohne Aufsicht reinigen und warten.

• Bei gleichzeitigem Betrieb der Dunstabzugshaube und Geräten, die mit anderer Energie als Strom versorgt werden, davon der Unterdruck im Raum 4 Pa (4 x 10 ^-5 Bar) nicht überschnitten.

• WARNUNG: Brandgefahr: Lagern Sie keine Gegenstände auf den Kochflächen.

• Ein Dampfreinigerarf nicht verwendet werden.

• Versuchen Sie NIEMALS, ein Feuer mit Wasser zu Löschen, sondern stellen Sie das Gerät ab und decken Sie die Flammethann z. B. mit einem Deckel oder einer Löschdecke ab.

INSTALLATION (ENTLÜFTUNG AUSSEN)

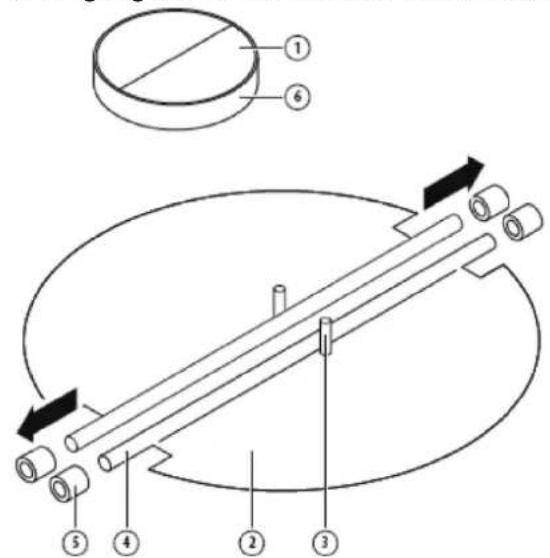

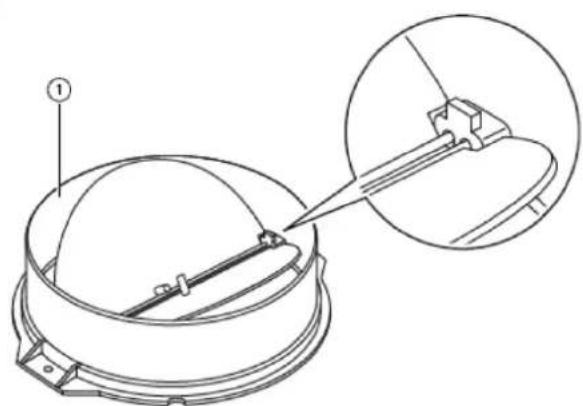

MONTAGE DER V-KLAPPE

Wenn die Dunstabzugshaube nicht über eine montierte V-Klappe 1 verfügt, müssen Sie die Halbleile an ihrem Gehäuse montieren. Die Abbildungen zeigen nur ein Beispiel für die Montage der V-Klappe, da der Auslass je nach Modell und Konfiguration variieren kann. Um die V-Klappe 1 zu montieren, sollenn Sie:

Zwei Halbteile 2 in das Gehäuse 6 montieren;
- der Pin 3 sollte nach oben ausgerichtet sein;
- die Achse 4 sollte in die LÖcher 5 am Körper eingeführrt werden;
- alle Vorgänge für das 2. Halbteil wiederholen.

INSTALLATION

Wenn Sie einen Abzug nach außen haben, kann ihre Dunstabzugshaube wie unter abgebildet mit einem Abzugkanal (Emaille, Aluminium, einem flexiblen Rohr oder nicht brenbarem Material mit einem Innendurchmesser von 150 mm) angeschlossen werden

1. Schalten Sie das Gerät vor der Installation aus undziehen Sie den Stecker aus der Steckdose.

2.Die Dunstabzugshaube muss in einem Abstand von 65 bis 75 cm über der Kochfläche angebracht werden, um die bestmögliche Leistung zu erzielen.

Pic1

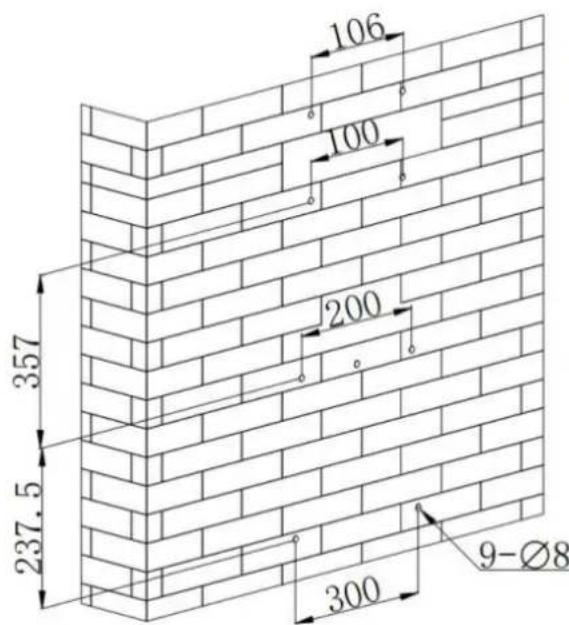

1. Nachdem die Position der Dunstabzugshaube festgelegt wurde, bohren Sie 9 LÖcher und setzen Sie in jedem Loch Dübel ein. Verwenden Sie 2 Schrauben ST4^40mm , um die innere Schornsteinhalterung an der Wand zu befestigen, und 3 Schrauben ST4^40mm , um den Haken an der Wand zu befestigen. jeder Schraubenreihe sollte eben sein, um sicherzustellen, dass die Haube horizontal fixiert wird. Siehe pic 2.

Pic2

LochfürSchornsteinhalterunginnen

LochfürAußenschornsteinalterung

LochfurHaken

Sicherheitsloch

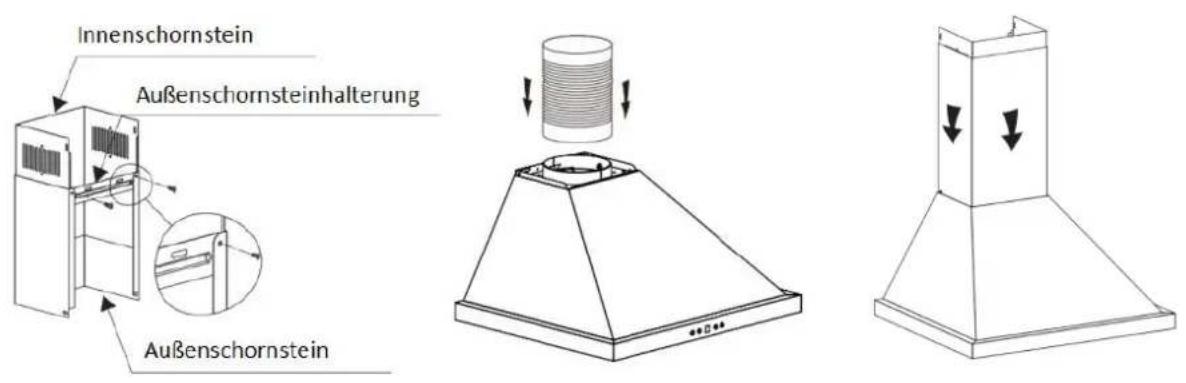

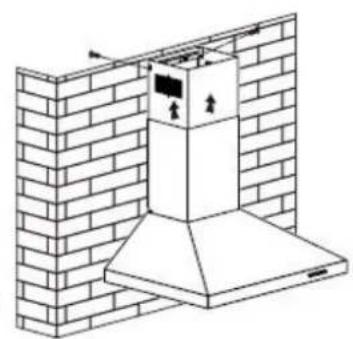

1. Befestigen Sie die äußere Schornsteinhalterung am äußerten Schornstein mit 2 Schrauben ST48mm und stellen Sie sicher, dass der innenste darin frei angepasst werden kann. Installieren Sie dann das Expansionsrohr und den Schornstein an der Dunstabzugshaube. Befestigen Sie das Expansionsrohr mit dem Kabelbinder am Auslass und befestigen Sie den äußerten Schornstein mit 2 Schrauben ST48mm am Körper der Dunstabzugshaube. Hinweis: Das Expansionsrohr ist nicht im Lieferumfang enthalten. Siehe pic 3&5.

Pic3

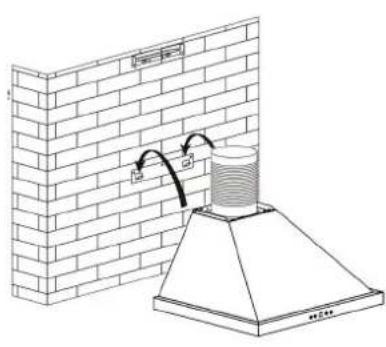

1. Hängen Sie die Dunstabzugshaube an den Haken. Siehe pic 4.

6.Passen Sie die Höhe des inneren Schornsteins an die Position der inneren Schornsteinhalterung a und befestigen Sieihn mit 2 Schrauben ST4*8mm am Halter. Nachdem die Position eingestellt wurde, befestigen Sie den Körper mit Sicherheitsschrauben ST4*30mm. Hinweis: Die beiden Sicherheitsventile befinden sich auf dem hinteren Gehause, mit einem Durchmesser von 6 mm. Legen Sie das Expansionsrohr an den Wandanschluss. Siehe pic 5.

Pic4

Pic5

HINWEISE ZUR INSTALLATION DER ABLUFTKANÄLE

Die folgenden Regel nüssen streng befolggt werden, um eine optimale Luftabsaugung zu erreichen:

• Halten Sie das Erweiterungsröhr kurz und gerade.
• Verringern Sie die Grübe nicht und schranken Sie das Erweiterungserhr nicht ein.
• Wenn Sie das Erweiterungsröhr verwenden, verlegen Sie das Rohr immer gestrafft, um den Druckverlust zu minimieren.
• Bei Nichtbeachtung dieser grundlegenden Hinweise wird die Leistung der Dunstabzugshaube verringgert und der Gerauschpegel erhöht.
• Alle Installationsarbeiten müssen von einem qualifizierten Elektriker oder einer kompetenten Person durchgefuhrt werden.
• Schlieben Sie das Rohrsystem der Dunstabzugshaube nicht an ein bestehendes Luftungssystem an, das für ein anderes Gerät verwendet wird, wie z. B. ein Warmerohr, ein Gasrohr oder ein HeiBwindrohr.
• Der Krümmungswinkel des Erweiterungsröhrs sollte nicht weniger als 120^ betragen. Sie müssen das Rohr horizontal ausrichten, oder alternatively sollen das Rohr vom Ausgangspunkt aus nach oben und zu einer Außenwand geführt werden.
• Stellen Sie nach der Installation sicher, dass die Dunstabzugshaube waagerecht ausgerichtet ist, um Fettansammlungen an einem Ende zu vermeiden.
• Stellen Sie sichere, dass das für die Installation gewählte Erweiterungsröhren den einschlagigen Normen entspricht und feuerhemmend ist.

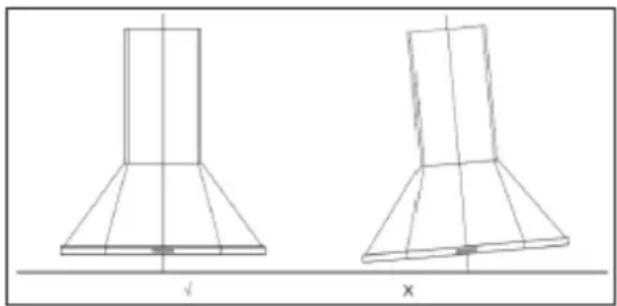

Rechts
Falsch

WARNING:

Bitte verwenden Sie aus Sicherheitsgründen nur Befestigungs- oder Montageschrauben in der Groß, die in dieser Bedienungsanleitung empfohlen wird.
Wenn Sie die Schrauben oder die Befestigungsvorrichtung nicht gemäß dieser Anleitung anbringen, kann dies zu elektrischen Gefahren führen.

Dunstabzugshaube in Betriebnehmen

Elektronische Tasten mit LED-Anzeige

1. Einschalten: Nach dem Anschluss der Dunstabzugshaube an das Stromnetz schaltet sich die Hintergrundbeleuchtung aller Tasten ein, und der Summer ertont einmalig. Die LED-Anzeige ist nicht aktiv. Die Dunstabzugshaube ist nicht in Betrieb und goht in den Stand-by-Modus.
2. Lampentaste:

Wenn Sie die Lampentaste drucken, wird die Beleuchtung eingeschaltet. Drucken Sie erneut, um die Beleuchtung auszuschalten. Die oben genannten Schritte konnen Sie, während die Haube in Betrieb ist, erneut ausführten werden. Die Lampenfunktion kann ohne Drucken der Ein/Aus-Taste bedient werden.

1. E/P/Aus-Taste:

3.1 Wenn Sie die Ein/Aus-Taste drücken, beginnnt die Dunstabzugshaube bei niedriger Geschwindigkeit zu arbeiten und die LED-Anzeige zeigt „1" an. Wenn Sie die Taste erneut betätigten, stellt sich die Dunstabzugshaube aus. Die Geschwindigkeiten der Dunstabzugshaube können Sie erst einstellen, nachdem Sie die EIN/AUS-Taste gedrückt haben.
3.2 Nachdem Sie die Geschwindigkeiten der Dunstabzugshaube mit der EIN/AUS-Taste ausgestellt und die EIN/AUS-Taste erneut gedrück haben, um die Haube in Betrieb zunehmen, wird der Motor mit der Geschwindigkeit arbeiten, mit der sie vor dem letzten Ausschalten betrieben wurde.

1. Geschwindigkeitstaste:

Die Dunstabzugshaube hat drei Geschwindigkeitsstufen: niedrig, mittel, hoch. Die entsprechenden LED-Anzeigen sind „1“, „2“ und „3“.

4.1 Nach Betätigung der EIN/AUS-Taste beginnnt die Haube bei niedriger Geschwindigkeit zu arbeiten und die LED-Anzeige zeigt „1" an.
4.2 Wenn die Dunstabzugshaube bei niedriger Geschwindigkeit arbeitet und

Sie erneut die Geschwindigkeitstaste betätigten, arbeitet sie bei mittlerer Geschwindigkeit weiter. Die LED-Anzeige zeigt dann „2" an.

4.3 Drücken Sie die Geschwindigkeitsaste erneut, während die Dunstabzugshaube bei mittlerer Geschwindigkeit arbeitet. Die LED-Anzeige zeigt „3" an. Nach 7 Minuten im Hochgeschwindigkeitsbetrieb (Boost) wechselt die Dunstabzugshaube automatisch auf mittlere Geschwindigkeit.
4.4 Während die Haube in Betrieb ist, können Sie die Geschwindigkeitstaste berühren, um die Geschwindigkeit kreisformig zu ändern: „niedrig mittel hoch niedrig mittel……”

5. Zeitschaltuhr-Taste:

Die Zeitschaltuhr-Taste aktiviert die Funktion „Zeitschaltuhr" nur, wenn die Haube in Betrieb ist. (These Funktion wird nicht aufgerufen, während die Haube im Standby-Modus ist oder wenn Sie die nur die Lampe einschalten).

5.1 Wenn Sie die Zeitschaltuhr-Taste betätigten, schaltet die Dunstabzugshaube auf die Zeitschaltuhr-Funktion um. Die Zeitschaltuhr ist auf 9 Minuten eingestellt und auf der Anzeige wird „9" angezeigt.
5.2 Nach dem Einschalten der Zeitschaltuhr zeigt die Anzeige in absteigender Reihenfolge minutenweise 9^4 8^4 7^4 ... an. Nachdem die Zeitmessung abgeschlossen ist, schaltet sich der Motor sofort automatisch ab und der Motorausgang wird ausgeschaltet. Die Lampen schalten sich gleichzeitig aus.

5.3 Drücken Sie die Zeitschaltuhr-Taste einzelmal, um die Zeitschaltuhr-Funktion aufzurufen. Drücken Sie sie erneut, um die Zeitschaltuhr-Funktion zu beenden. Die oben genannten Schritte können nacheinander durchgeführt werden. Wenn Sie im

Zeitschaltuhr-Modus sind und die Geschwindigkeitstaste dricken, wird die Zeitschaltuhr-Funktion automatisch beendet.

FEHLERBEHEBUNG

Störung	Mögliche Ursache	Problemlösung
Licht an, aber der Motor Funktioniert nicht	Lüfterschalter ausgeschelt	Wahlen Sie die Position des Lüfterschalters.
	Lüfterschalter ausgefallen	Kontaktieren Sie das Servicecenter.
	Motor ausgefallen	Kontaktieren Sie das Servicecenter.
Licht Funktioniert nicht, Motor Funktioniert nicht	Haussicherungen durchgebrannt	Sicherungen zurücksetzen/ersetzen.
	Das Netzkabel ist lose oder nicht angeschlossen	Schließen Sie das Netzkabel wieder an die Steckdose an. Schalten Sie die Steckdose ein.
Ölaustritt	Rückschlagventil und Auslass sind	Nehmen Sie das Einwegventil ab
	nicht dicht verschlossen	und versiegeln Sie es mit Dichtungsmittel.
	Leckage an der Verbindung von Schornstein und Abdeckung	Schornstein abnehmer und abdichten.
Lichter Funktionieren nicht	Kaputte oder defekte Glühbirnen	Ersetzen Sie die Glühbirnen gemäß dieser Anleitung.
Unzureichende Absaugung	Der Abstand zwischen der Dunstabzugshaube und der Gasplatte ist zu groß	Bringen Sie die Dunstabzugshaube wieder mit dem richtigen Abstand an.
Die Dunstabzugshaube neigt sich	Die Befestigungsschraube ist nicht fest genug angezogen	Ziehen Sie die Aufhängeschraube fest und stellen Sie sie waagerecht.

HINWEIS: Alle elektrischen Reparaturen an thisem Gerät müssen den örtlichen, staatlichen und bundesstaatlichen Gesetzen entsprechen.itte wenden Sie sich im Zweifelsfall an das Servicecenter, bevor Sie die oben genannten Maßnahmen durchführten. Trennen Sie das Gerät immer von der Stromquelle, wenn Sie es öffnen.

PFLEGE UND REINIGUNG

Vorsicht:

• Vor der Wartung oder Reinigung sollte die Dunstabzugshaube vom Stromnetz getrennt werden. Vergewissern Sie sich, dass die Dunstabzugshaube an der Steckdose ausgeschaltet ist.
• AuBere Oberflächen sind anfällig für Kratzer und Abschürfungen. Befolgen Sie daher die Reinigungsanweisungen, um das bestmögliche Ergebnis ohne Schäden zu erzielen.

ALLGEMEINES

Reinigungs- und Wartungsarbeiten sollen bei kaltem Gerät durchgeführt werden, insbesondere die Reinigung. Vermeiden Sie es, alkalische oder saure Stoffe (Zitronensaat, Essig usw.) auf den Oberflächen zu hinterlassen.

EDELSTAHL

Für eine lange Lebensdauer muss Edelstahl regelmäßig (z.B. wochentlich) gereinigt werden. Trocknen Sieihn mit einem sauberen, weichen Tuch ab. Es kann eine spezielle Reinigungsflüssigkeit für Edelstahl verwendet werden.

HINWEIS:

Achten Sie darauf, dass Sie mit der Maserung des Edelstahls wischen, damit keine unschönen, kreuz und quer verlaufenden Kratzspuren entstehen.

BEDIENFELDOBERFLÄCHE

Das eingelegte Bedienfeld kann mit warmer Seifenlauge gereinigt werden. Achten Sie darauf, dass das Tuch vor der Reinigung sauber und gut ausgewirungen ist. Verwenden Sie ein trockenes, weiches Tuch, um überschüsse Feuchtigkeit nach der Reinigung zu entfernen.

Wichtig

Verwenden Sie neutrale Reinigungsmittel und keine scharfen Reinigungsschemikalien, starke

Haushaltsreiniger oder Produkte, die Scheuermittel enthalten, da dies das Aussehen des Geräts beeinträchtigt und möglicherweise Aufdrucke auf dem Bedienfeld entfern und die Herstellergarantie erlischt.

FETTSIEBFILTER

Die Netzfilter konnen von Hand gereinigt werden. Weichen Sie sie etwa 3 Minuten in Wasser mit einem milden Reinigungsmittel ein und schrubben Sie sie dann vorsichtig mit einer weichen Bürste. Üben Sie nicht zu viel Druck aus, um die Filter nicht zu beschädigen. (An der Luft trocknen halten, ohne direkte Sonneneinstrahlung)

Die Filter sollenn getrennt von Geschirr und Kuchenutensilien gewaschen werden. Es ist ratsam, keine Klarspuler zu verwenden.

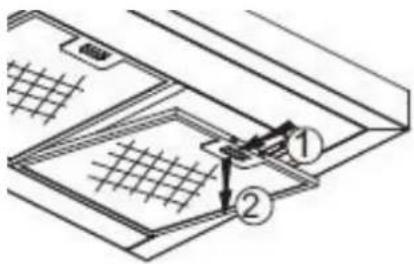

EINBAU VON FETTSIEBFILTERN

• Um Filter zu installieren, führen Sie die folgenden vier Schritte aus:
• Setzen Sie den Filter in die Schlitze an der Rückseite der Haube ein.
• Drucken Sie den Knopf am Griff des Filters.
• Lassen Sie den Griff los, sobald der Filter in einer Ruheposition sitzt.
• Wiederholen Sie den Vorgang, um alle Filter zu installieren.

KARBONFILTER - nicht mitgeliefert

Aktivkohlefilter konnen zum Einfangen von Gerüchen verwendet werden. Normalerweise sollen der Aktivkohlefilter alle 3 bis 6 Monate gewechselt werden, je nach ihren Kochgewohnheiten. Die Installation des Aktivkohlefilters wird wie folgt durchgeführt:

1. Bevor Sie die Kohlefilter installieren oder austauschen, müssen Sie das Gerät vom Stromnetz trennen.
2. Drücken Sie den Filterverschluss undnehmen Sie den Siebfilter hersus.

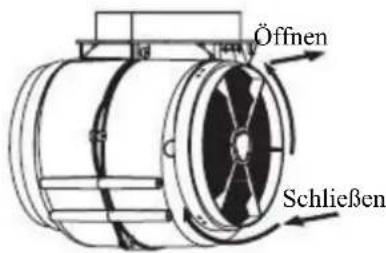

1. Drehen Sie den Kohlefilter auf beiden Seiten des Motors gegen den Uhrzeigersinn. Ersetzen Sie die Kohlefilter durch neue Kohlefilter.

2. Setzen Sie den Siebfilter ein.

3. SchlieBen Sie das Netzgerät an die Steckdose an.

HINWEIS:

• Vergewissern Sie sich, dass der Filter safer verriegelt ist. Andernfalls wurde sie sich loseen und eine Gefahr darstellen.
• Wenn der Aktivkohlefilter angebracht ist, wird die Saugleistung verringert.

GLUHBIRNENWECHSEL

Wichtig:

Die Glühbirne muss vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ausgetauscht werden.
Schalten Sie immer die Stromzufuhr ab, bevor Sie Arbeiten am Gerät durchführren. Achten Sie beim Umgang mit der Glühbirne darauf, dass sie vor dem direkten Kontakt mit den Händen vollständig abgekühlt ist.
Halten Sie die Gluhbirnen mit einem Tuch oder Handschuhen fest, um sicherzustellen, dass der SchweiB nicht mit der Birne in Berührung kommt, da dies die Lebensdauer der Birne verkurzen kann.

Hinweis:

• Stellen Sie vor dem Austausch der Leuchte sicher, dass die Dunstabzugshaube durch einen Stecker oder einen allpoligen Schalter vom Stromnetz getrennt werden kann.
  Schützen Sie sich vor Gefahren beim Birnenwechsel, z. B. durch das Tragen von Handschuhen.

Austausch der Lampen:

Entfernen Sie den Fettfilter.
Verwenden Sie ein Werkzeug oder die Hand, um den Federsplitter an beiden Seiten der LED-Leuchte nachinnen zu drücken, bis die Leuchte herausgedrückt wird, siehe Abb. 1. Ziehen Sie dann den Anschlussdraht der Leuchte leicht hereaus und losen Sie die Klemme des Anschlussdrahtes. Siehe Abb. 2.
Gehen Sie beim Einbau der Rückleuchte in umgekehrter Reihenfolge vor.
- ILCOS D-Code für diese Lampe ist: DSR-1.5/65-S-64
- LED-Module - runde Lampe
Maximale Wattzahl: 2 × 1.5 W
- Spannungsbereich: 12V GLEICHSTROM
MaBe:

Abb.1

Abb.2

UMWELTSCHUTZ:

Dieses Produkt ist mit dem Symbol für die getrennte Sammlung von Elektronik-Altgeräten gekennzeichnet. Das bedeutet, dass these Produkt nicht über den Hausmüll entsorgt werden darf, sondern einem System der getrennten Sammlung gemäß der Richtlinie 2012/19/EU zugeführrt werden muss. Anschließend wird es recycliert oder zerlegt, um die Auswirkungen auf die Umwelt zu minimieren. Elektrische und elektronische Produkte sind aufgrund des Vorhandenseins gefährlicher Stoffe potenziell gefährlich für die Umwelt und die menschliche Gesundheit. Für weitere Informationen wenden Sie sichitte an ihre lokalen oder regionalen Behörden.

HINWEIS:

Im Folgenden wird aufgezeichnet, wie die Gesamtumweltbelastung (z. B. der Energieverbrauch) durch den Kochvorgang verringgert werden kann.)

(1) Installieren Sie die Dunstabzugshaube an einem geeigneten Ort, der eine gute Belüfung ermöglich.
(2) Reinigen Sie die Dunstabzugshaube regelmäßig, um den Luftweg nicht zu blockieren.
(3) Denken Sie daran, das Licht der Dunstabzugshaube nach dem Kochen auszuschalten.
(4) Denken Sie daran, die Dunstabzugshaube nach dem Kochen auszuschalten.

INFORMATIONEN ZUR ZERLEGUNG

Zerlegen Sie das Gerät nicht auf eine Art und Weise, die nicht in der Gebrauchsanweisung beschreiben ist. Das Gerät konnte vom Benutzer nicht zerlegt werden. Am Ende seiner Nutzungsdauerarf das Gerät nicht als Hausmull entsorgt werden. Erkundigen Sie sich bei ihrer ortlichen Behörde oder Ihr hem Handler nach Ratschlägen zum Recycling.
