BEDIENUNGSANLEITUNG TS 114 HUSQVARNA

• TS 112, TS 114 DE Bedienungsanweisung 2-44 FR Manuel d'utilisation 45-87 NL Gebruiksaanwijzing 88-128 SL Navodila za uporabo 129-168Inhalt Einleitung p. 2
• Sicherheit p. 7
• Montage p. 13
• Betrieb p. 16
• Wartung p. 20
• Störungen beseitigen p. 33
• Transport, Lagerung und Entsorgung p. 38
• Technische Daten p. 41
• Service p. 43
• Konformitätserklärung Einleitung Inspektion vor der Auslieferung und Artikelnummern Hinweis: Eine Inspektion vor der Auslieferung wurde für dieses Gerät vorgenommen. Stellen Sie sicher, dass Sie eine unterschriebene Kopie des Auslieferungsinspektions-Dokuments von Ihrem Händler erhalten. Kontakt Information der Ser- vicewerkstatt: Dieses Handbuch gehört zum Gerät mit der Artikelnummer/Seriennummer: p. 44

Motor: Getriebe: Gerätebeschreibung Dies ist ein Rasentraktor mit zwischen Vorder- und Hinterachse befindlichem Mähdeck. Er verfügt über einen benzinbetriebenen Viertaktmotor. Bestimmungsgemäße Verwendung Dieses Gerät dient nur zum Schneiden von Gras in privaten Gärten und an privaten Gartenhängen mit maximal 10° Steigung. Es ist nicht für die Verwendung in öffentlichen Parks, Sportstätten, für die Landwirtschaft oder in der Forstwirtschaft vorgesehen. Bringen Sie optionales Zubehör an, um das Gerät für weitere Aufgaben zu verwenden. Verwenden Sie das Gerät nur mit Zubehörteilen, die vom Hersteller genehmigt sind. Weitere Informationen erhalten Sie von Ihrer autorisierten Servicewerkstatt. Abweichende Verwendung des Geräts ist unsachgemäß. Dadurch erlischt die Garantie, und die Verantwortung seitens des Herstellers für Schäden bei Dritten geht auf den Benutzer über. Siehe lokale Richtlinien für den Betrieb von Rasenmähern. Versichern Sie Ihr Gerät Vergewissern Sie sich, dass für Ihr neues Gerät Versicherungsschutz besteht. Sprechen Sie mit Ihrer Versicherungsgesellschaft, wenn Sie nicht sicher sind. Wir empfehlen Ihnen eine umfassende Versicherung, 2 1825 - 003 - 08.02.2023die Dritte, Feuer, Beschädigung, Diebstahl und Haftung einschließt. Geräteübersicht Geräteübersicht (TS 112)

2. Vorwärtsfahrpedal

3. Rückwärtsfahrpedal

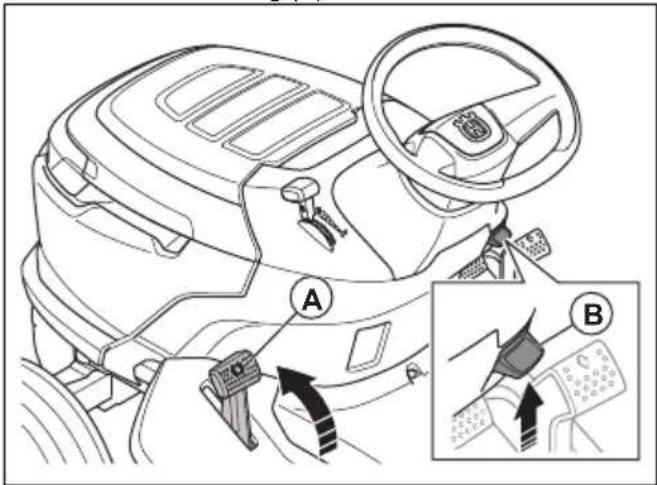

5. Feststellbremsen-Dauerarretierung

7. Hebel zur Klingenaktivierung

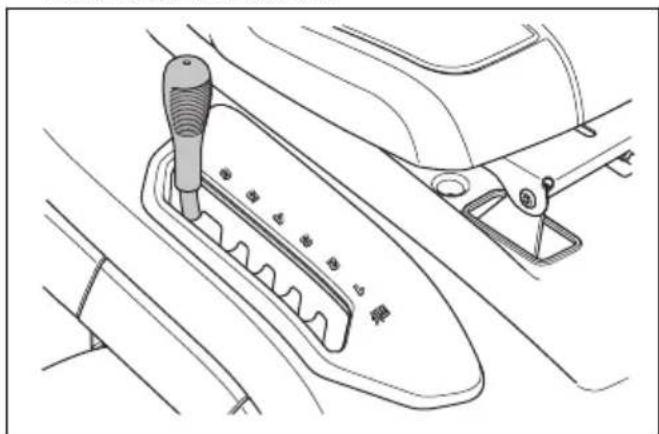

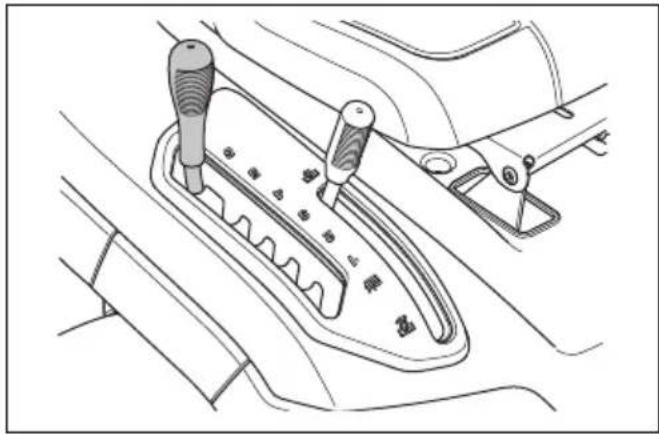

8. Schnitthöhenhebel

9. Betriebsstundenzähler (unter der Motorhaube)

10. Pedal der Handbremse

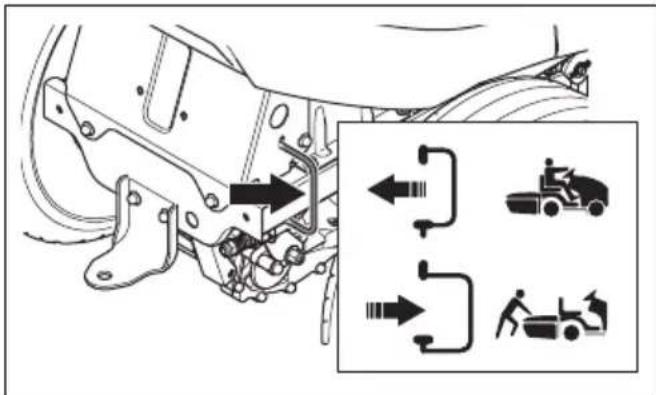

12. Hebel zum Ein- oder Ausschalten des Antriebs

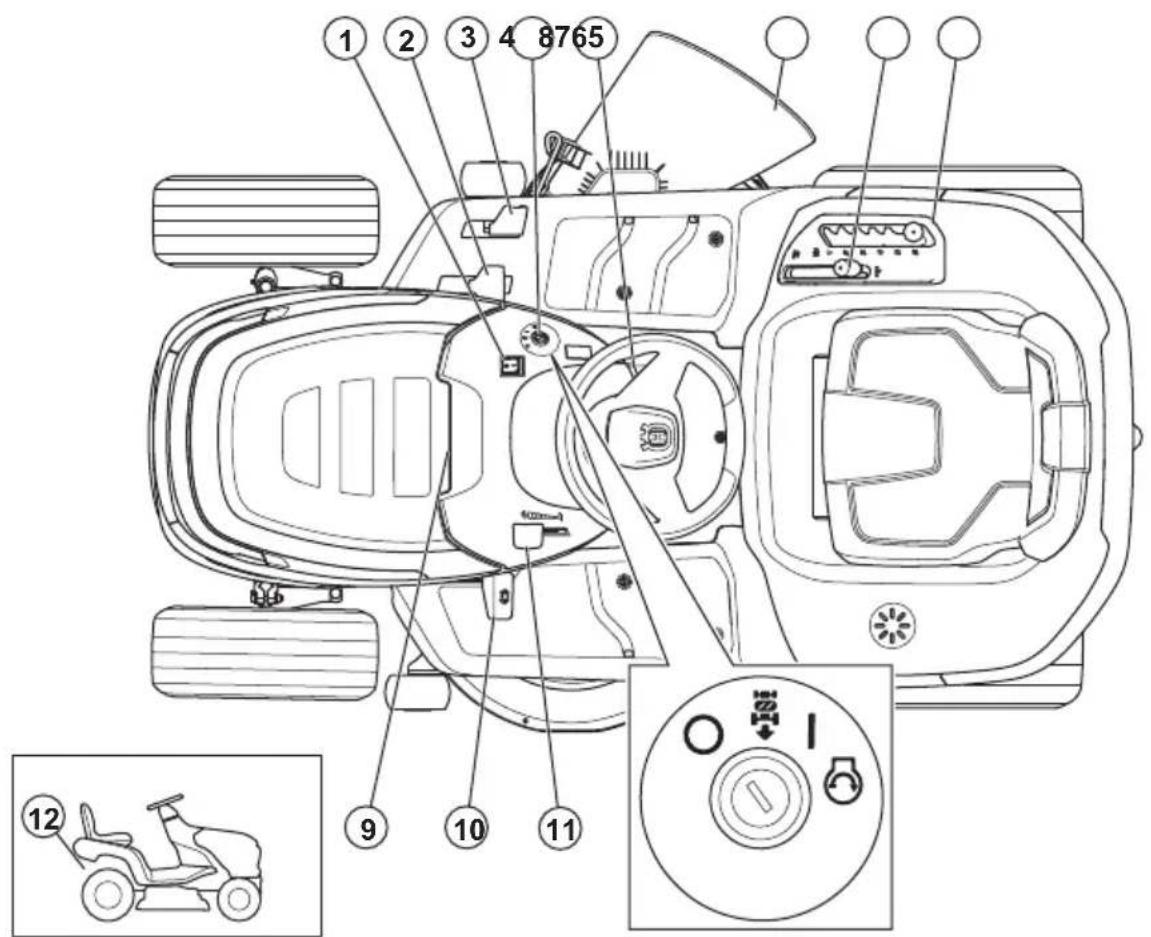

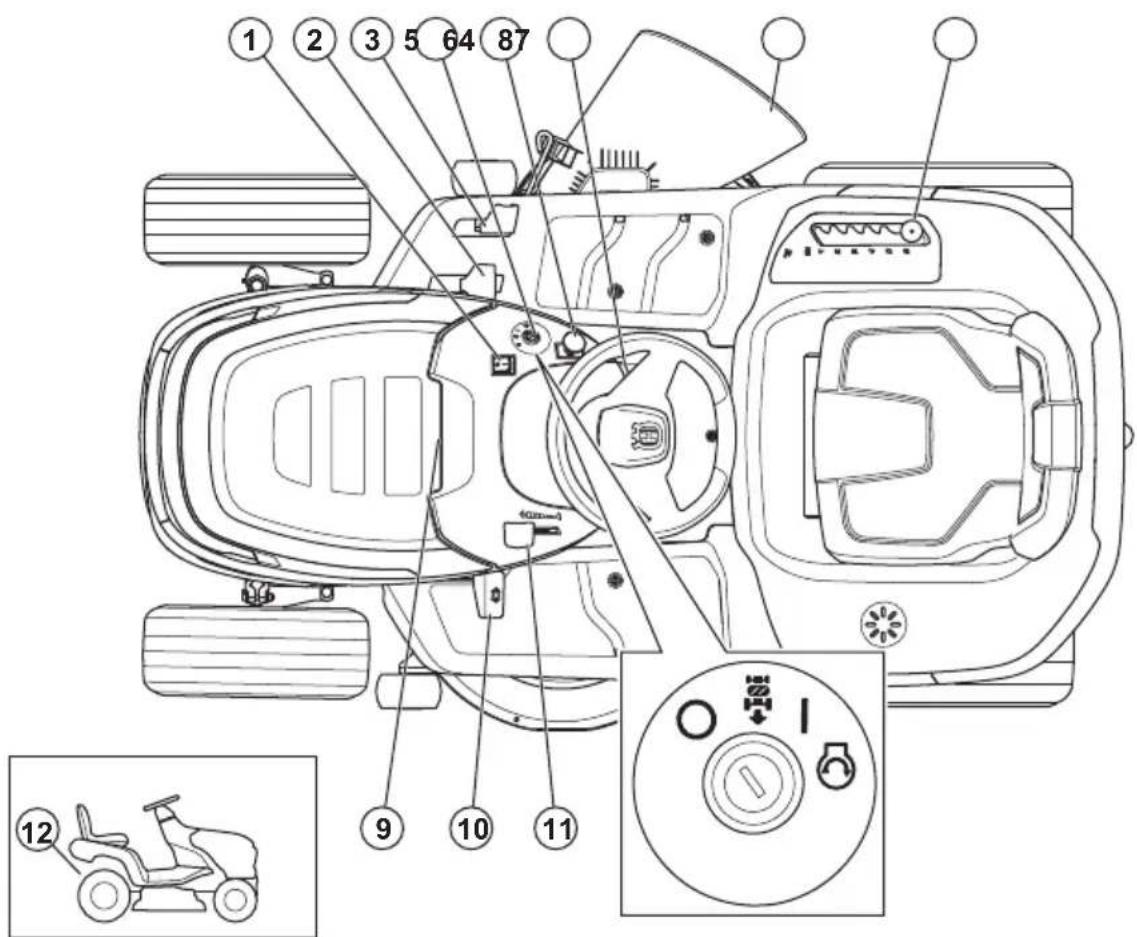

1825 - 003 - 08.02.2023 3Geräteübersicht (TS 114)

1. Lichtschalter2. Vorwärtsfahrpedal3. Rückwärtsfahrpedal4. Zündschloss5. Zapfwellenschalter6. Feststellbremsen-Dauerarretierung7. Abstreifer8. Schnitthöhenhebel9. Betriebsstundenzähler10. Pedal der Handbremse11. Gashebel12. Hebel zum Ein- oder Ausschalten des Antriebs Husqvarna Connect Die Betriebsanleitung und weitere Informationen überdas Produkt sind in der Husqvarna Connect Appverfügbar. Husqvarna Connect ist eine kostenlose Appfür Ihr Mobilgerät. Siehe So verwenden Sie Husqvarna Connect auf Seite 16

Sitzkontaktschalter (OPC) Der OPC wird aktiviert, wenn der Anwender vom Sitzaufsteht. Motor und Antrieb der Klingen stoppen, wenndie Klingen aktiviert sind oder die Feststellbremse nichtangezogen ist. Siehe Betriebsbedingungen auf Seite

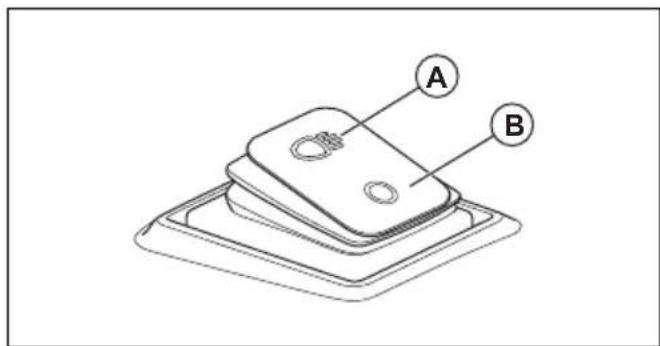

Arbeitsleuchte Das Gerät verfügt über Arbeitsscheinwerfer. DrückenSie den Lichtschalter, um die Arbeitsscheinwerfereinzuschalten(A) oder auszuschalten(B).

4 1825 - 003 - 08.02.2023Symbole auf dem Gerät WARNUNG: Dieses Gerät kann gefährlich sein und schwere oder tödliche Verletzungen des Bedieners oder anderer Personen verursachen. Gehen Sie vorsichtig vor, und verwenden Sie das Gerät ordnungsgemäß. Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich mit den Anweisungen vertraut, bevor Sie das Gerät benutzen. Schnell Langsam Das Antriebssystem aktivieren. Das Antriebssystem deaktivieren. Motor aus Motor ein Motorstart Pedal der Handbremse Schnitthöhe Rückwärtsfahrsystem (ROS) Rückwärts Vorwärts Arbeitsscheinwerfer ein/aus Kraftstoff Max. 10% Ethanol Motoröl Gehörschutz wird empfohlen. Die Klingen sind deaktiviert. Die Klingen sind aktiviert. Halten Sie sich von rotierenden Teilen fern. 1825 - 003 - 08.02.2023 5Halten Sie Körperteile von rotierenden Klingen fern. Achten Sie auf herausschleudernde, abprallende Gegenstände. Mähen Sie nicht quer zum Hang. Mähen Sie kein Gras in Gelände mit einer Neigung von mehr als 10°. Kippgefahr Schauen Sie hinter sich, bevor und während Sie mit dem Gerät rückwärts fahren. Transportieren Sie niemals Personen auf dem Gerät oder der Ausrüstung. Zuschauer sollten einen Sicherheitsabstand einhalten. Nicht betreten Ziehen Sie die Zündkappe ab, bevor Sie Wartungsarbeiten am Gerät durchführen. MAX. XXXN / (XXkg) Die max. zulässige vertikale Kraft auf die Anhängerkupplung ist in Technische Daten auf Seite 41 und auf dem Etikett angegeben. MAX. XXXN / (XXkg) Die max. zulässige horizontale Kraft auf die Anhängerkupplung ist in Technische Daten auf Seite 41 und auf dem Etikett angegeben. Etikett mit Geräuschemissionen gemäß EU- und UK-Richtlinien und Verordnungen sowie der australischen „Protection of the Environment Operations (Noise Control) Regulation2017“ (Umweltschutz-/Lärmschutzbestimmung) von New South Wales. Der garantierte Schallleistungspegel des Geräts ist unter Technische Daten auf Seite 41 und auf dem Etikett angegeben. Scanbarer Code Dieses Gerät entspricht den geltenden EG-Richtlinien. Dieses Gerät entspricht den geltenden UK-Richtlinien. Handbremse betätigen und lösen. Hinweis: Andere Symbole/Aufkleber auf dem Gerät beziehen sich auf marktspezifische rechtliche Anforderungen. Etikett auf dem Gerät GEFAHR: Halten Sie mit Händen und Füßen sicheren Abstand. Betriebsstundenzähler Der Betriebsstundenzähler zeigt an, wie viele Stunden der Motor in Betrieb war. Siehe Geräteübersicht auf Seite 3 zur Position des Betriebsstundenzählers.

1825 - 003 - 08.02.2023Produkthaftung Im Sinne der Produkthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, wenn...

• das Gerät nicht ordnungsgemäß repariert wird.

• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.

• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.

• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird. Emissionen nach EuroV WARNUNG: Bei jeglichen Manipulationen des Motors erlischt die EU- Typgenehmigung für dieses Produkt. Sicherheit Sicherheitsdefinitionen Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonders wichtige Teile der Bedienungsanleitung hinzuweisen. WARNUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht. ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in diesem Handbuch die Gefahr von Schäden am Gerät, an anderen Materialien oder in der Umgebung besteht. Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind. Allgemeine Sicherheitshinweise WARNUNG: Dieses Gerät kann Hände oder Füße abtrennen und Gegenstände hochschleudern. Schwere oder tödliche Verletzungen können auftreten, wenn die Sicherheitshinweise nicht befolgt werden. WARNUNG: Verwenden Sie ein Gerät mit beschädigter Schneidausrüstung nicht weiter. Eine beschädigte Schneidausrüstung kann Gegenstände hochschleudern und zu schweren Verletzungen oder zum Tod führen. Tauschen Sie beschädigte Klingen umgehend aus. WARNUNG: Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, auszuschließen, sollten Personen mit einem medizinischen Implantat vor der Nutzung dieses Geräts ihren Arzt und den Hersteller des Implantats konsultieren. WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Lassen Sie immer Vorsicht walten, und arbeiten Sie mit gesundem Menschenverstand. Vermeiden Sie Situationen, denen Sie sich nicht gewachsen fühlen. Wenn Sie sich beim Betriebsablauf unsicher fühlen, nachdem Sie die Bedienungsanleitung gelesen haben, lassen Sie sich bei einem Fachmann beraten, bevor Sie fortfahren.

• Lesen Sie die Bedienungsanleitung und die Anweisungen auf dem Gerät sorgfältig durch und machen Sie sich damit vertraut, bevor Sie das Gerät anschalten.

• Lernen Sie die sichere Bedienung des Geräts und seiner Bedienelemente und wie Sie das Gerät schnell anhalten können.

• Lernen Sie die Bedeutung der Sicherheitsschilder.

• Halten Sie das Gerät sauber, um sicherzustellen, dass Sie die Schilder und Aufkleber gut lesen können.

• Entfernen Sie Kraftstoff oder Öl, das auf dem Gerät verschüttet wurde, bevor Sie das Gerät in Betrieb nehmen und bevor Sie es einlagern.

• Denken Sie daran, dass der Bediener für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.

• Halten Sie Hände und Füße von rotierenden Geräteteilen fern.

• Greifen Sie mit Ihren Händen und Füßen nicht unter das Gerät.

• Halten Sie sich stets von der Auswurföffnung fern. 1825 - 003 - 08.02.2023 7• Stellen Sie sicher, dass das austretende Material keine anderen Personen oder Tiere trifft.

• Achten Sie darauf, dass das austretende Material nicht an Wände oder andere harte Oberflächen trifft. Ausgeworfenes Material könnte auf den Bediener zurückprallen.

• Halten Sie die Klingen immer an, wenn Sie mit dem Gerät über Kiesflächen fahren.

• Betreiben Sie das Mähdeck nicht, wenn der Auswurfschacht oder andere Sicherheitsvorrichtungen fehlen oder defekt sind.

• Halten Sie die Klingen immer an, wenn Sie nicht mähen.

• Stellen Sie sicher, dass Gras oder andere unerwünschte Materialien nicht mit heißen Auspuffteilen oder heißen Teilen des Motors in Berührung kommen.

• Verwenden Sie das Mähdeck nicht zum Mähen von Blättern oder anderen unerwünschten Materialien, die zu Ablagerungen führen können.

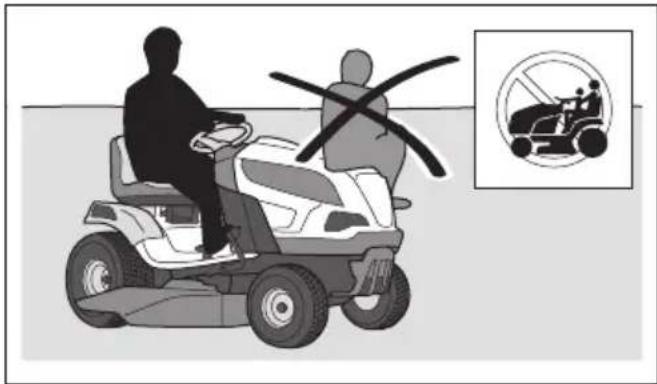

• Transportieren Sie keine Passagiere. Das Gerät darf nur von einer Person verwendet werden.

• Lassen Sie das Gerät bei laufendem Motor nicht unbeaufsichtigt. Lassen Sie die Klingen immer zuerst zum Stillstand kommen, aktivieren Sie die Feststellbremse, stellen Sie den Motor ab, und ziehen Sie den Zündschlüssel ab, bevor Sie das Gerät unbeaufsichtigt lassen.

• Betreiben Sie das Gerät nur bei Tageslicht oder guter Beleuchtung. Halten Sie sicheren Abstand zu Löchern oder anderen Bodenunebenheiten. Achten Sie auf andere mögliche Gefahrenquellen.

• Verwenden Sie das Gerät nicht bei schlechtem Wetter, z.B. bei Nebel, Regen, an feuchten oder nassen Orten, bei starkem Wind, großer Kälte, Gewittergefahr usw.

• Lokalisieren und kennzeichnen Sie Steine und Gegenstände, die nicht entfernt werden können, um Zusammenstöße zu vermeiden.

• Entfernen Sie Gegenstände wie Steine, Spielzeug, Kabel usw. aus dem Bereich, die in die Klingen geraten und hochgeschleudert werden könnten.

• Lassen Sie keine Kinder oder andere Personen, die für die Bedienung nicht zugelassen sind, das Gerät benutzen oder warten. Unter Umständen gelten gesetzlich vorgeschriebene Altersbeschränkungen.

• Stellen Sie sicher, dass sich niemand in der Nähe des Geräts aufhält, wenn Sie den Motor starten, den Antrieb aktivieren und das Gerät in Bewegung setzen.

• Achten Sie auf den Verkehr, wenn Sie in der Nähe einer Straße mähen oder eine Straße überqueren.

• Verwenden Sie das Gerät nicht, wenn Sie müde sind, unter dem Einfluss von Alkohol, Drogen, Medikamenten oder sonstigen Mitteln stehen, die Ihre Sehkraft, Aufmerksamkeit, Körperkontrolle oder Ihr Urteilsvermögen beeinträchtigen können.

• Seien Sie vorsichtig, wenn Sie das Gerät auf einen Anhänger oder Lkw laden und wenn Sie es von einem Anhänger oder Lkw abladen.

• Parken Sie das Gerät stets auf einer ebenen Oberfläche und schalten Sie den Motor ab.

• Stellen Sie den Motor ab, und stellen Sie sicher, dass alle Teile zum Stillstand gekommen sind, bevor Sie das Gerät reinigen oder warten.

• Stellen Sie den Motor ab, und stellen Sie sicher, dass alle Teile zum Stillstand gekommen sind, bevor Sie den Grasfänger entfernen oder Verstopfungen im Auswurfschacht beseitigen.

• Lassen Sie das Gerät abkühlen, bevor Sie es einlagern. Sicherheitsvorschriften in Bezug auf Kinder WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Es kann zu schweren Unfällen kommen, wenn Sie nicht auf Kinder in der Nähe des Geräts achten. Kinder können vom Gerät und von Mäharbeiten angezogen werden. Es ist sehr wahrscheinlich, dass Kinder nicht an dem Ort bleiben, an dem Sie sie zuletzt gesehen haben.

• Halten Sie Kinder aus dem Bereich, der gemäht werden soll, fern. Stellen Sie sicher, dass ein Erwachsener für die Kinder verantwortlich ist.

• Seien Sie aufmerksam, und stellen Sie das Gerät ab, falls Kinder den Arbeitsbereich betreten. Gehen Sie in der Nähe von Ecken, Büschen, Bäumen

1825 - 003 - 08.02.2023oder anderen Objekten, die Ihre Sicht behindern, besonders vorsichtig vor.

• Schauen Sie bevor und während Sie mit dem Gerät rückwärts fahren hinter sich und nach unten, um sicherzustellen, dass sich keine kleinen Kinder in der Nähe des Geräts aufhalten.

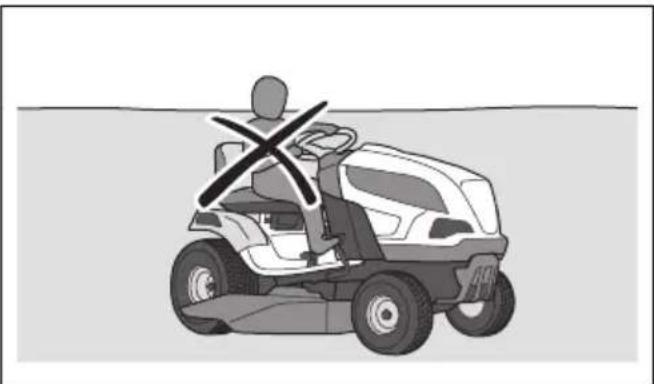

• Lassen Sie keine Kinder mitfahren. Sie können herunterfallen und sich schwer verletzen oder ein sicheres Lenken des Geräts verhindern.

• Lassen Sie keine Kinder das Gerät bedienen. Sicherheitshinweise für den Betrieb WARNUNG: Berühren Sie nicht den Motors oder die Abgasanlage während oder direkt nach dem Betrieb. Der Motor und das Abgassystem werden während des Betriebs sehr heiß. Gefahr von Verbrennungen, Brand und Schäden an Eigentum oder angrenzenden Bereichen. Wenn Sie das Gerät bedienen, halten Sie Abstand zu Büschen und anderen Objekten. WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Schauen Sie immer nach unten und hinter sich, bevor und während Sie rückwärtsfahren. Achten Sie auf große und kleine Hindernisse.

• Verringern Sie die Geschwindigkeit, bevor Sie um eine Ecke fahren.

• Stoppen Sie die Klingen, wenn Sie über Bereiche fahren, die nicht gemäht werden sollen. ACHTUNG: Lesen Sie die folgenden Vorsichtshinweise, bevor Sie das Gerät benutzen.

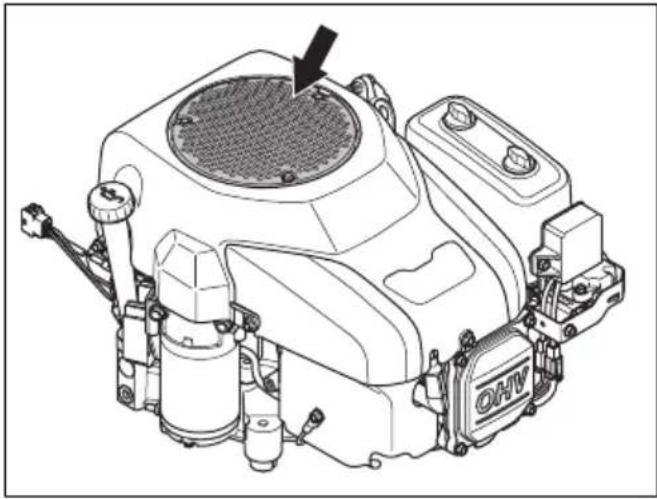

• Bevor Sie das Gerät in Betrieb nehmen, befreien Sie den Kaltlufteinlass des Motors von Gras und Schmutz. Wenn der Kaltlufteinlass verstopft ist, besteht die Gefahr der Beschädigung des Motors.

• Umfahren Sie Steine und andere größere Gegenstände vorsichtig und stellen Sie sicher, dass die Klingen die Objekte nicht berühren.

• Fahren Sie mit dem Gerät nicht über Objekte. Halten Sie an und untersuchen Sie das Gerät und das Mähdeck, wenn Sie über ein Objekt oder dagegen gefahren sind. Falls erforderlich, führen Sie Reparaturen aus, bevor Sie das Gerät wieder starten. Persönliche Schutzausrüstung WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

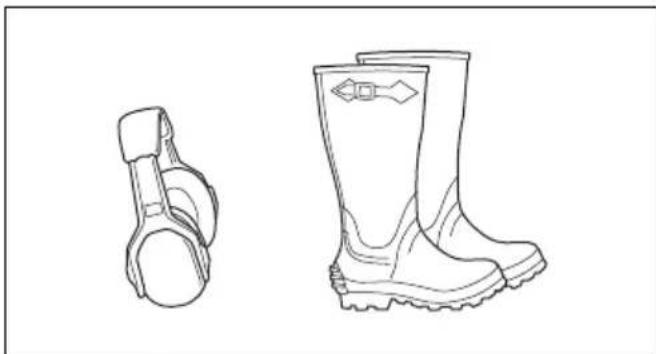

• Verwenden Sie die vorgeschriebene persönliche Schutzausrüstung bei der Benutzung des Geräts. Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich von Ihrem Händler bei der Auswahl der richtigen Ausrüstung unterstützen.

• Tragen Sie stets einen zugelassenen Gehörschutz. Eine längerfristige Beschallung mit Lärm kann zu bleibenden Gehörschäden führen.

• Tragen Sie stets Sicherheitsschuhe oder -stiefel. Stahlkappen werden empfohlen. Verwenden Sie das Gerät niemals barfuß.

• Tragen Sie Handschuhe wenn erforderlich, beispielsweise bei der Montage, Kontrolle oder Reinigung der Schneidausrüstung.

• Tragen Sie keine lose sitzende Kleidung, Schmuck oder andere Gegenstände, die sich in beweglichen Teilen verfangen können.

• Halten Sie eine Erste-Hilfe-Ausrüstung und einen Feuerlöscher griffbereit. Sicherheitsvorrichtungen am Gerät WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen. Führen Sie regelmäßig eine Überprüfung der Sicherheitsvorrichtungen durch. Wenn die Sicherheitsvorrichtungen defekt sind, wenden Sie sich an Ihre Husqvarna- Servicewerkstatt. 1825 - 003 - 08.02.2023 9• Führen Sie keine Änderungen an den Sicherheitsvorrichtungen durch. Verwenden Sie das Gerät nicht, wenn Schutzbleche, Schutzabdeckungen, Sicherheitsschalter oder anderen Schutzvorrichtungen sind nicht angebracht oder defekt sind. So kontrollieren Sie das Zündschloss

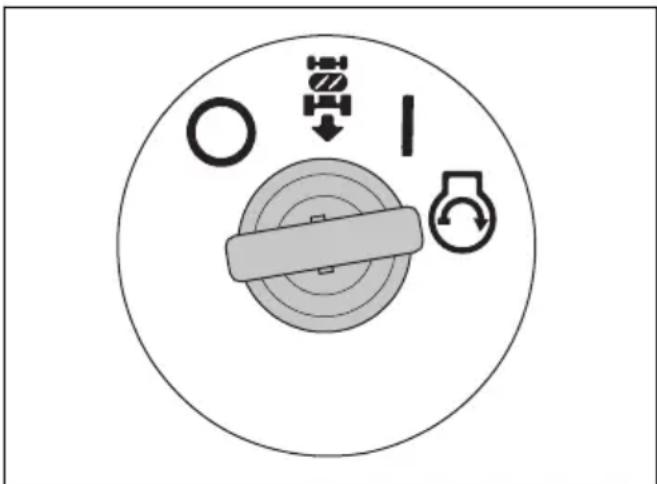

• Starten und Stoppen Sie den Motor, um das Zündschloss zu kontrollieren. Siehe So lassen Sie den Motor an auf Seite 17 und So schalten Sie den Motor aus auf Seite 19

• Stellen Sie sicher, dass der Motor anspringt, wenn Sie den Zündschlüssel in die Start-Position drehen.

• Stellen Sie sicher, dass der Motor sofort ausgeht, wenn Sie den Zündschlüssel in die Stopp-Position (O) drehen. So kontrollieren Sie das Rückwärtsfahrsystem (ROS) Wenn das Rückfahrsystem (ROS) nicht ordnungsgemäß funktioniert, wenden Sie sich an eine autorisierte Servicewerkstatt.

1. Starten Sie das Gerät. Siehe

So lassen Sie den Motor an auf Seite 17

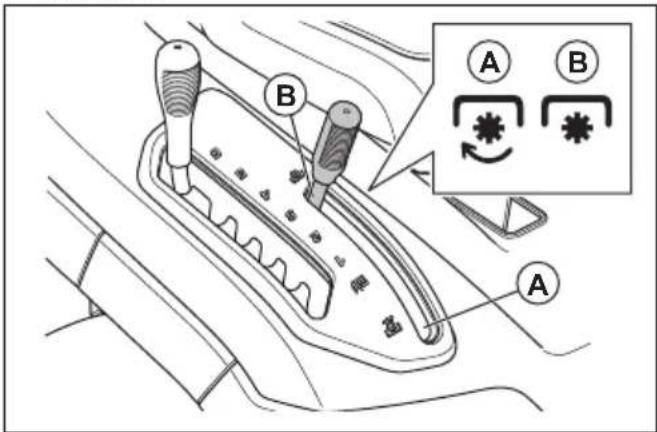

2. Aktivieren Sie das Mähdeck. Siehe

So aktivieren und deaktivieren Sie das Mähdeck (TS 112) auf Seite

oder So aktivieren und deaktivieren Sie das Mähdeck (TS 114) auf Seite 18

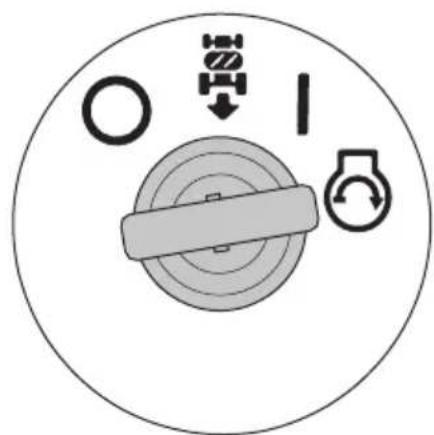

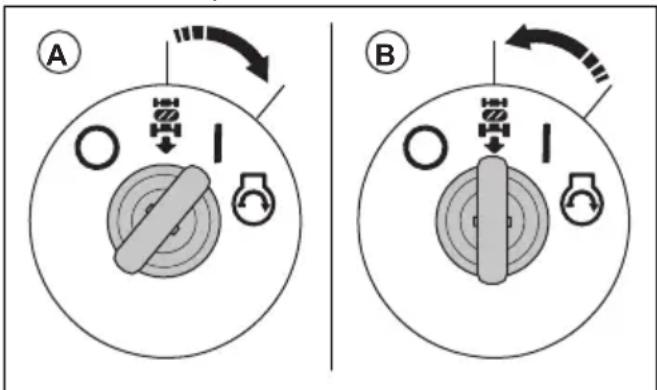

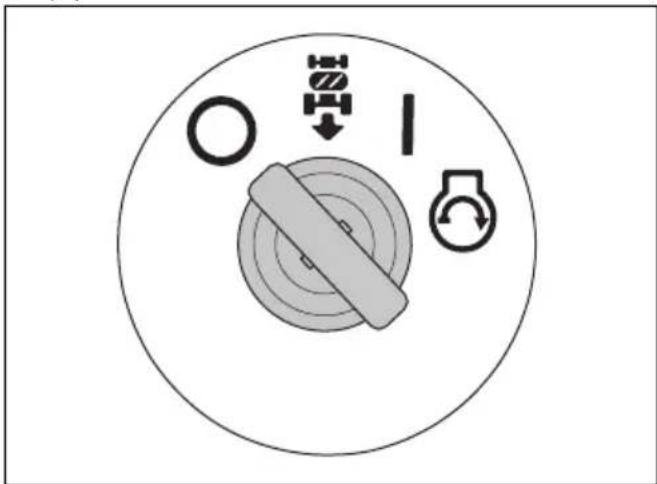

3. Wenn sich der Zündschlüssel in der Stellung EIN

(A) befindet, das Rückwärtsfahrpedal nach unten drücken. Der Motor muss anhalten, wenn Sie das Rückwärtsfahrpedal nach unten drücken. A B

4. Starten Sie das Gerät, und aktivieren Sie das

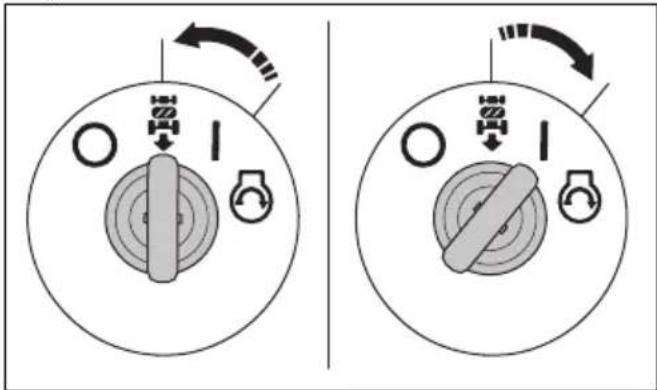

5. Stellen Sie den Zündschalter in die Stellung „ROS

6. Wenn sich der Zündschlüssel in der Stellung

„ROS ON“ (ROS ein) befindet, drücken Sie das Rückwärtsfahrpedal nach unten. Der Motor darf nicht anhalten, wenn Sie das Rückwärtsfahrpedal nach unten drücken. Betriebsbedingungen Diese Bedingungen sind erforderlich um den Motor zu starten:

• Die Handbremse ist angezogen.

• Der Klingenantrieb ist deaktiviert.

• Das Vorwärtsfahrpedal und das Rückwärtsfahrpedal befinden sich in der Neutralstellung. Der Motor muss in diesen Situationen anhalten:

• Die Handbremse ist nicht angezogen und der Bediener steht vom Sitz auf.

• Das Mähdeck ist abgesenkt und der Bediener steht von seinem Sitz auf.

• Das Mähdeck ist abgesenkt und das Rückwärtsfahrpedal wird nach unten gedrückt, aber das ROS ist deaktiviert. Der Klingenantrieb muss in diesen Situationen anhalten:

• Die Handbremse ist angezogen und der Bediener steht vom Sitz auf.

• Der Hebel zur Klingenaktivierung wird in die Stellung „deaktiviert“ bewegt (gilt nur für das Modell TS 112).

• Der Zapfwellenknopf ist gedrückt (gilt nur für das Modell TS 114). Versuchen Sie, den Motor zu starten, ohne dass eine der oben genannten Bedingungen erfüllt ist. Verändern Sie die Bedingungen, und versuchen Sie es erneut. Führen Sie diese Kontrolle täglich durch. So prüfen Sie das Vorwärts- und Rückwärtsfahrpedal

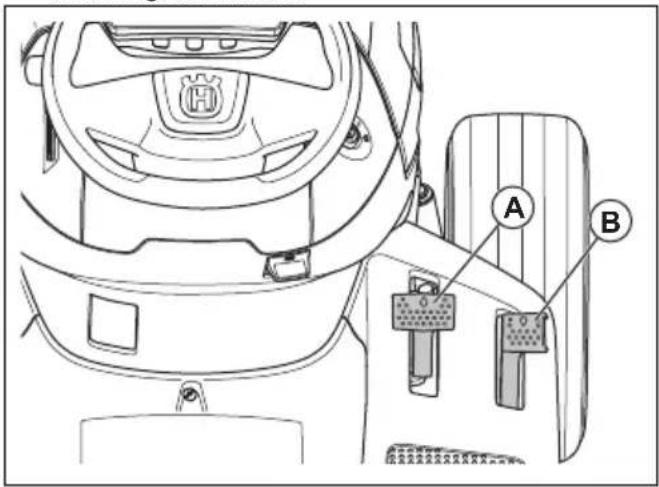

1. Starten Sie das Gerät. Siehe

So lassen Sie den Motor an auf Seite 17

2. Stellen Sie sicher, dass das Vorwärts- und das

Rückwärtsfahrpedal nicht blockiert ist und sich frei bewegen kann.

3. Drücken Sie vorsichtig auf das Vorwärtsfahrpedal,

um vorwärts zu fahren.

4. Lassen Sie das Vorwärtsfahrpedal zum Bremsen

los. Stellen Sie sicher, dass die Bremse wirkt, sobald das Vorwärtsfahrpedal losgelassen wird. Hinweis: Das Gerät verfügt über eine automatische Bremse, die aktiviert wird, wenn Sie die Pedale loslassen.

5. Verfahren Sie für das Rückwärtsfahrpedal genauso.

1825 - 003 - 08.02.20236. Stellen Sie sicher, dass sich das Gerät nicht bewegt, wenn sich die Pedale in der Neutralstellung befinden. Feststellbremse WARNUNG: Wenn die Feststellbremse nicht funktioniert, kann das Gerät sich in Bewegung setzen und Verletzungen oder Schäden verursachen. Stellen Sie sicher, dass die Feststellbremse regelmäßig überprüft und eingestellt wird. Siehe So kontrollieren Sie die Feststellbremse auf Seite

Schalldämpfer Der Schalldämpfer senkt den Geräuschpegel so weit wie möglich und hält die Abgase des Motors vom Anwender fern. Verwenden Sie das Gerät nicht, wenn der Schalldämpfer fehlt oder defekt ist. Ein defekter Schalldämpfer erhöht den Geräuschpegel und die Brandgefahr. WARNUNG: Der Schalldämpfer wird während und nach Gebrauch und wenn der Motor im Leerlauf läuft, sehr heiß. Seien Sie in der Nähe von entzündlichen Materialien und/oder Dämpfen besonders vorsichtig, um Brandgefahr zu verhindern. So prüfen Sie den Schalldämpfer

• Überprüfen Sie den Schalldämpfer regelmäßig, um sicherzustellen, dass er richtig angebracht und nicht beschädigt ist. Schutzabdeckungen Fehlende oder beschädigte Schutzabdeckungen erhöhen das Risiko von Verletzungen an beweglichen Teilen und heißen Oberflächen. Prüfen Sie die Schutzabdeckungen, bevor Sie das Gerät bedienen. Achten Sie darauf, dass die Schutzabdeckungen richtig montiert sind und keine Risse oder andere Schäden aufweisen. Ersetzen Sie die beschädigten Abdeckungen. So mähen Sie den Rasen an Steigungen WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Beim Rasenmähen an Steigungen besteht ein erhöhtes Risiko, dass Sie das Gerät nicht kontrollieren können und es umkippt. Dies kann zu Verletzungen oder zum Tod führen. Es ist notwendig, auf abschüssigem Gelände vorsichtig zu mähen. Wenn Sie am Hang nicht wenden können oder wenn Sie sich dabei nicht sicher fühlen, mähen Sie dort nicht.

• Entfernen Sie Steine, Äste und andere Hindernisse.

• Mähen Sie den Hang hinauf und hinunter, nicht von Seite zu Seite.

• Verwenden Sie das Gerät nicht in Gelände mit einer Steigung von mehr als 10°. >10°

• Starten oder stoppen Sie nicht am Hang.

• Bewegen Sie sich an Hängen gleichmäßig und langsam.

• Vermeiden Sie abrupte Geschwindigkeits- und Richtungswechsel.

• Wenden Sie nicht mehr als notwendig. Wenden Sie langsam und schrittweise, wenn Sie einen Hang hinunterfahren. Fahren Sie mit niedriger Geschwindigkeit. Drehen Sie das Lenkrad vorsichtig.

• Achten Sie auf Furchen, Löcher und Unebenheiten und fahren Sie nicht darüber hinweg. Am Hang besteht ein erhöhtes Risiko, dass das Gerät umkippt. Langes Gras kann Hindernisse verdecken.

• Mähen Sie nicht in der Nähe von Kanten, Gräben oder Böschungen. Das Gerät kann plötzlich umkippen, wenn ein Rad über den Rand einer steilen Steigung oder eines Grabens fährt oder wenn eine Kante nachgibt. Wenn das Gerät ins Wasser fällt, besteht die Gefahr des Ertrinkens.

• Mähen Sie nicht, wenn das Gras nass ist. Es ist rutschig, und die Räder können die Haftung verlieren, sodass das Gerät rutscht.

• Stellen Sie nicht einen Fuß auf den Boden, um das Gerät zu stabilisieren. 1825 - 003 - 08.02.2023 11• Bewegen Sie das Gerät sehr vorsichtig, wenn ein Zubehörteil oder anderes Objekt angebracht ist, das die Stabilität des Geräts beeinträchtigen kann.

• Befolgen Sie die Empfehlungen des Herstellers zu Rad- und Gegengewichten. Sicherheit beim Abschleppen

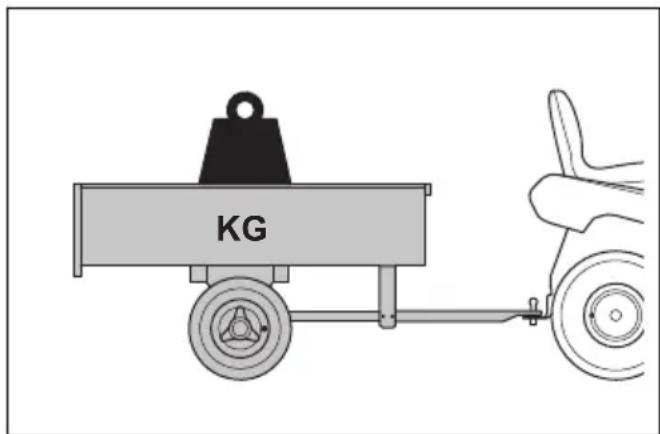

• Verwenden Sie nur Zubehör zum Abschleppen, dass von Husqvarna empfohlen wurde.

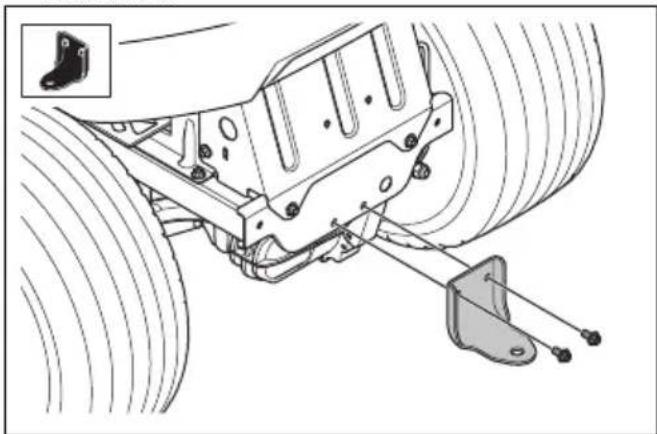

• Verwenden Sie die Zugschiene, um das Abschleppzubehör anzubringen.

• Ziehen Sie kein Zubehör, das schwerer ist als das maximal zulässige Gesamtgewicht. Siehe Technische Daten auf Seite 41

• Stellen Sie sicher, dass sich keine anderen Personen in der Nähe des Geräts befinden, wenn Sie Zubehörgeräte schleppen.

• Vermeiden Sie das Ziehen von Zubehör an Steigungen oder auf unebenem Boden.

• Betreiben Sie das Gerät beim Abschleppen mit niedriger Geschwindigkeit, wenn Sie Zubehör abschleppen. Sicherer Umgang mit Kraftstoff WARNUNG: Gehen Sie vorsichtig mit Kraftstoff um. Er ist sehr leicht entzündlich und kann zu Verletzungen und Sachschäden führen. WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Füllen Sie den Kraftstofftank nicht in geschlossenen Räumen.

• Benzin und Benzindämpfe sind giftig und leicht entzündlich. Seien Sie beim Umgang mit Kraftstoff vorsichtig, um Verletzungen oder Feuer zu vermeiden.

• Entfernen Sie nicht den Tankdeckel oder füllen den Kraftstofftank, wenn der Motor eingeschaltet ist.

• Lassen Sie den Motor vor dem Auftanken abkühlen.

• Rauchen Sie nicht, wenn Sie Kraftstoff auffüllen.

• Füllen Sie Kraftstoff nicht in der Nähe von Funken oder offenem Feuer ein.

• Starten Sie den Motor bei einer Leckage im Kraftstoffsystem nicht, bis die Undichtigkeiten repariert werden.

• Nicht höher als den empfohlen Kraftstofffüllstand befüllen. Durch die Wärme von Motor und Sonne dehnt sich der Kraftstoff aus und läuft aus, wenn der Tank zu sehr gefüllt ist.

• Füllen Sie nicht zu viel nach. Wenn Sie Kraftstoff auf das Gerät verschütten, wischen Sie die Flüssigkeit ab und warten, bis es trocken ist, bevor Sie den Motor anlassen. Wenn Sie etwas auf Ihre Kleidung verschütten, wechseln Sie diese.

• Lagern Sie den Kraftstoff nur in zugelassenen Behältern.

• Bewahren Sie Gerät und Kraftstoff so auf, dass keine Gefahr besteht, dass Kraftstoff ausläuft oder Dämpfe zu Beschädigungen führen können.

• Leeren Sie den Kraftstoff im Freien und weit entfernt von offenem Feuer in einen für Kraftstoff zugelassenen Behälter. Transportsicherheit

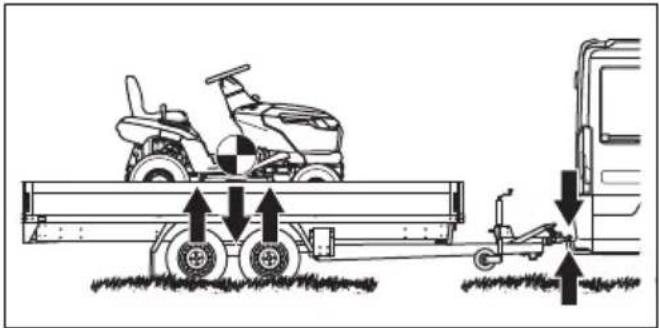

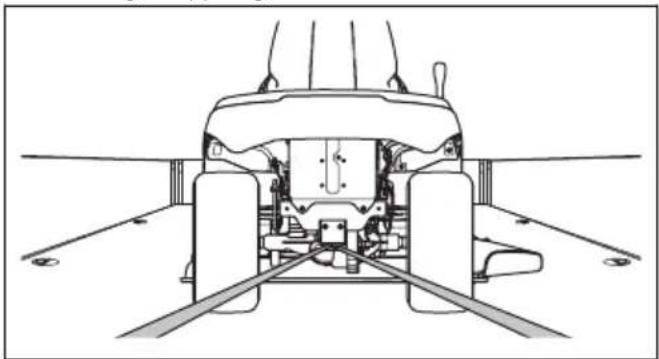

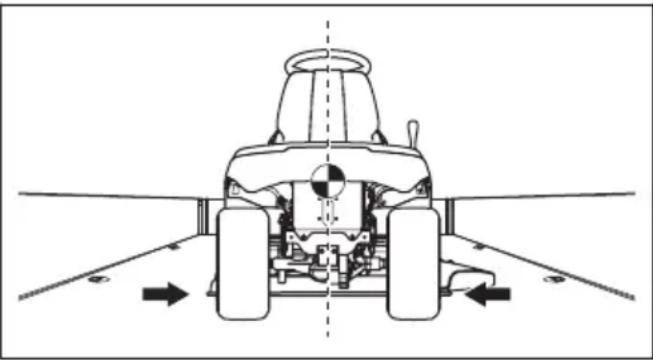

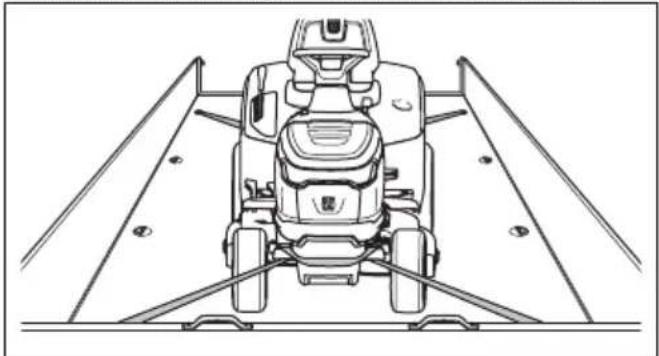

• Verwenden Sie ein für den Transport des Geräts zugelassenes Fahrzeug.

• Der Transport des Geräts kann durch nationale oder lokale Vorschriften eingeschränkt sein.

• Der Fahrer des Transportfahrzeugs ist für die sichere Befestigung des Geräts während des Transports verantwortlich. Siehe So sichern Sie des Geräts für den Transport auf Seite 38

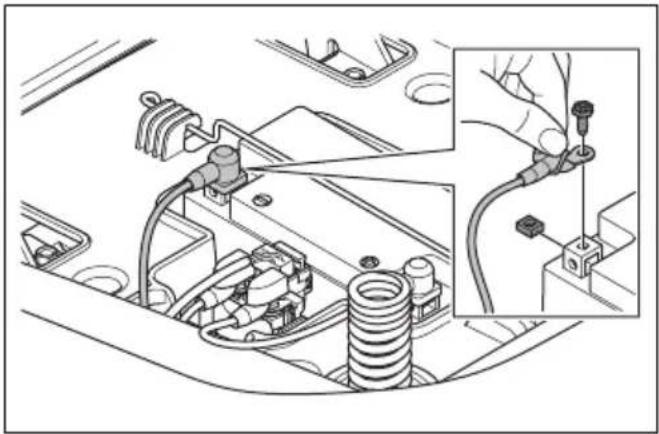

Sicherer Umgang mit Akkus WARNUNG: Ein beschädigter Akku kann eine Explosion verursachen und zu Verletzungen führen. Wenn der Akku deformiert oder beschädigt ist, wenden Sie sich an eine zugelassene Husqvarna Servicewerkstatt. WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie in der Nähe von Akkus stets eine Schutzbrille.

• Tragen Sie keine Uhren, Schmuck oder andere Gegenstände aus Metall in der Nähe des Akkus.

• Bewahren Sie den Akku außerhalb der Reichweite von Kindern auf.

• Laden Sie den Akku in einem Bereich mit guter Belüftung auf.

• Halten Sie entflammbare Materialien in einem Mindestabstand von 1m, wenn Sie den Akku aufladen.

1825 - 003 - 08.02.2023• Entsorgen Sie ausgetauschte Akkus. Siehe Entsorgung auf Seite 40

• Von der Batterie können explosive Gase ausgehen. Rauchen Sie nicht in der Nähe der Batterie! Halten Sie den Akku von offenen Flammen oder Funken fern. Sicherheitshinweise für die Wartung WARNUNG: Das Gerät ist schwer und kann zu Verletzungen oder Schäden an Eigentum oder angrenzenden Bereichen führen. Führen Sie keine Wartungsarbeiten an Motor oder Mähdeck durch, ohne dass die folgenden Bedingungen erfüllt sind:

• Der Motor ist ausgeschaltet.

• Das Gerät ist auf einer ebenen Fläche abgestellt.

• Die Handbremse ist angezogen.

• Der Zündschlüssel ist abgezogen.

• Das Mähdeck ist angehoben.

• Die Zündkabel sind von den Zündkerzen abgezogen. WARNUNG: Die Abgase des Motors enthalten Kohlenmonoxid, ein geruchloses, giftiges und sehr gefährliches Gas. Verwenden Sie das Gerät nicht in geschlossenen Räumen oder in Räumen mit unzureichendem Luftstrom. WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Für eine optimale Leistung und Sicherheit führen Sie regelmäßig Wartungsarbeiten am Gerät entsprechend den Angaben im Wartungsplan durch. Siehe Wartungsplan auf Seite 20

• Stromschläge können zu Verletzungen führen. Berühren Sie keine Kabel, während der Motor läuft. Führen Sie keinen Funktionstest an der Zündanlage mit den Fingern durch.

• Starten Sie den Motor nicht, wenn die Schutzabdeckungen entfernt wurden. Es besteht große Gefahr von Verletzungen durch bewegliche oder heiße Teile.

• Lassen Sie das Gerät abkühlen, bevor Sie Wartungsarbeiten im Bereich des Motors durchführen.

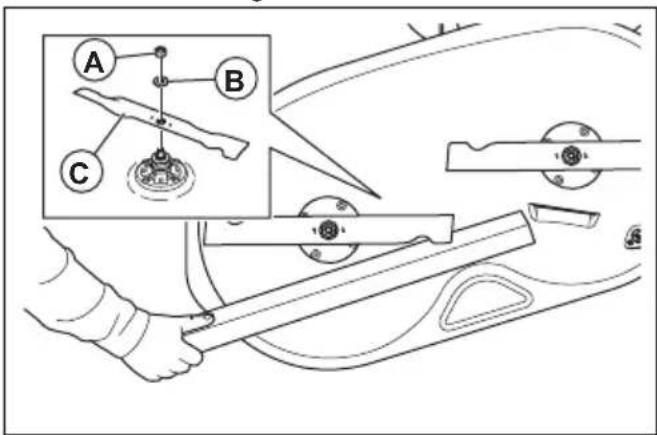

• Die Klingen sind scharf und können Schnittwunden verursachen. Umwickeln Sie die Klingen zum Schutz, oder tragen Sie Schutzhandschuhe, wenn Sie an ihnen arbeiten.

• Stellen Sie das Gerät nicht am Rand eines Grabens oder einer Steigung ab, wenn Sie sich Zugang zum Mähdeck verschaffen möchten. ACHTUNG: Lesen Sie die folgenden Vorsichtshinweise, bevor Sie das Gerät benutzen.

• Drehen Sie den Motor nicht, wenn die Zündkerze oder das Zündkabel entfernt wurde.

• Stellen Sie sicher, dass alle Muttern und Schrauben korrekt angezogen sind und dass die Ausrüstung in gutem Zustand ist.

• Ändern Sie nicht die Einstellung des Drehzahlreglers. Wenn die Motordrehzahl zu hoch ist, können die Gerätebestandteile beschädigt werden. Siehe Technische Daten auf Seite 41 für die maximal zulässige Motordrehzahl.

• Das Gerät nur mit der vom Hersteller gelieferten oder empfohlenen Ausrüstung zugelassen. Montage Einleitung WARNUNG: Lesen Sie vor der Montage des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. 1825 - 003 - 08.02.2023 13Montage im Überblick So montieren Sie das Lenkrad Siehe Montage im Überblick auf Seite 14 für die richtigen Befestigungselemente für diese Aufgabe.

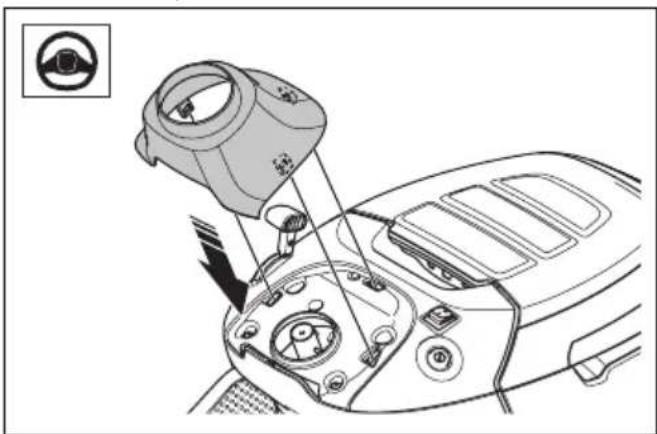

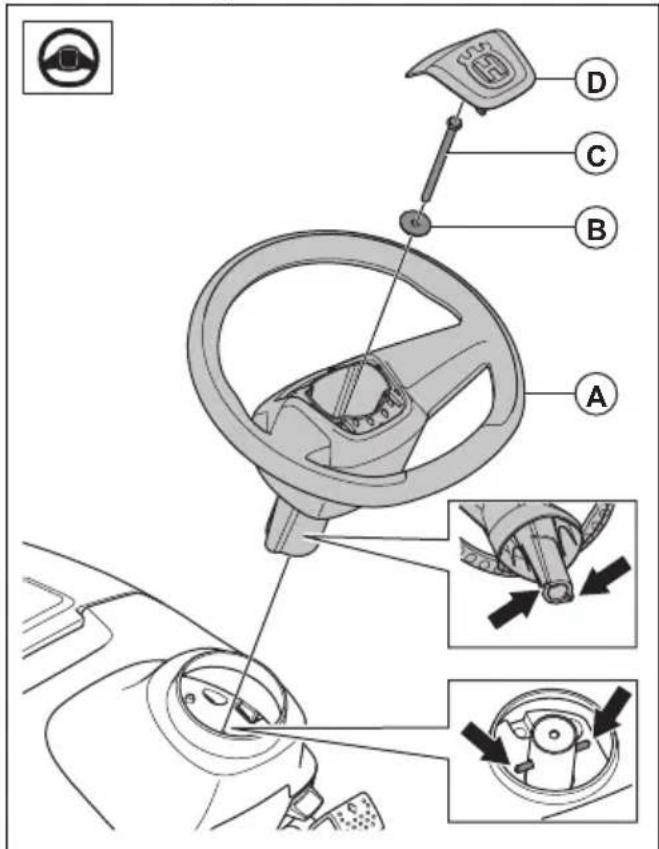

1. Bauen Sie die Lenksäulenverkleidung ein. Die

Lenksäulenabdeckung ist mit Schnappverschlüssen befestigt. Drücken Sie die Lenksäulenabdeckung nach unten, bis sie einrastet.

2. Bringen Sie das Lenkrad (A) an der Lenksäule an.

Die Stifte an der Lenksäule müssen in die Schlitze im Lenkrad eingeführt werden.

3. Installieren Sie die Unterlegscheibe (B) und die

Schraube (C). Ziehen Sie die Schraube mit 24Nm an.

4. Bringen Sie die mittlere Abdeckung(D) am

Lenkrad an. Die mittlere Abdeckung ist mit Schnappverschlüssen befestigt. So montieren Sie den Knopf am Gashebel Siehe Montage im Überblick auf Seite 14 für die richtigen Befestigungselemente für diese Aufgabe.

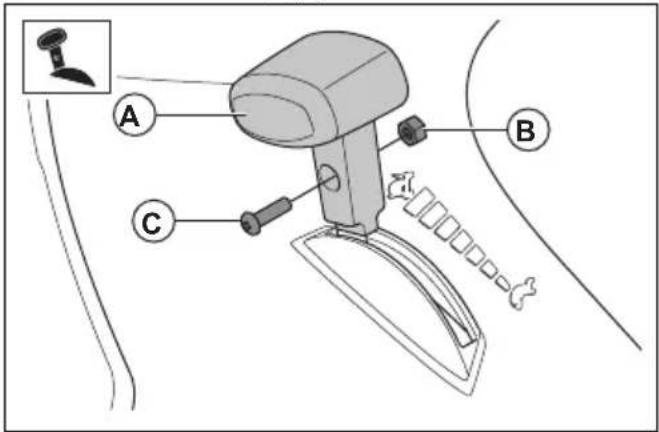

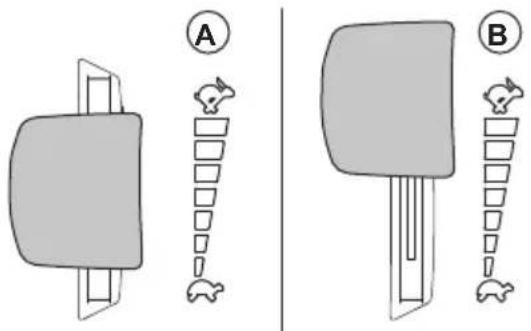

1825 - 003 - 08.02.20231. Setzen Sie den Knopf (A) auf den Gashebel.

2. Montieren Sie die Mutter (B) und die Schraube (C).

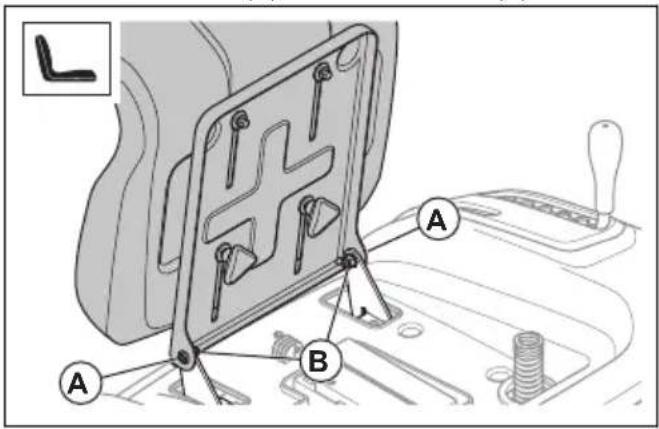

So bauen Sie den Sitz ein Siehe Montage im Überblick auf Seite 14 für die richtigen Befestigungselemente für diese Aufgabe.

1. Halten Sie den Sitz in Position, und montieren Sie

die 2 Schrauben (A) und die 2 Muttern (B).

2. Überprüfen Sie die Bedienerpräsenzsteuerung

(Totmanngriff). Siehe Betriebsbedingungen auf Seite

WARNUNG: Betreiben Sie das Gerät nicht, wenn die Bedienerpräsenzsteuerung defekt ist. So stellen Sie den Sitz ein

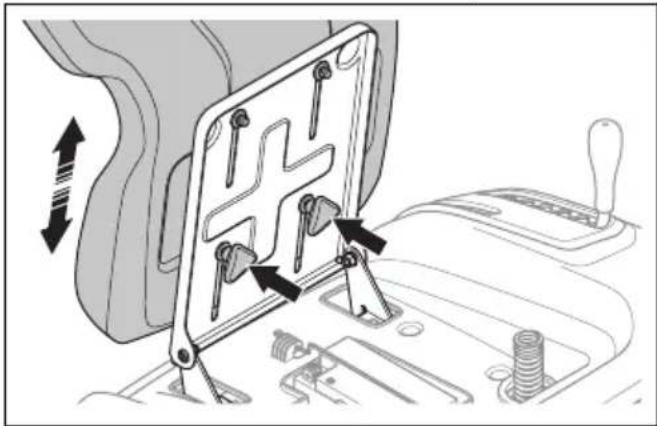

1. Klappen Sie den Sitz nach vorne.

2. Lösen Sie die 2 Schnellverschlussknöpfe.

3. Bewegen Sie den Sitz, bis er sich in einer Position

befindet, in der Sie die Pedale vollständig nach unten drücken können.

4. Ziehen Sie die 2Schnellverschlussknöpfe

vollständig fest. So installieren Sie die Anhängerkupplung Siehe Montage im Überblick auf Seite 14 für die richtigen Befestigungselemente für diese Aufgabe.

• Montieren Sie die Anhängerkupplung mit den 2 Schrauben. So schließen Sie die Batterie an WARNUNG: Es besteht die Gefahr von elektrischen Schlägen. Stellen Sie sicher, dass sich die Zündung in der Stellung AUS befindet und dass der Zündschlüssel herausgezogen wurde. Die Batterie befindet sich unter dem Sitz.

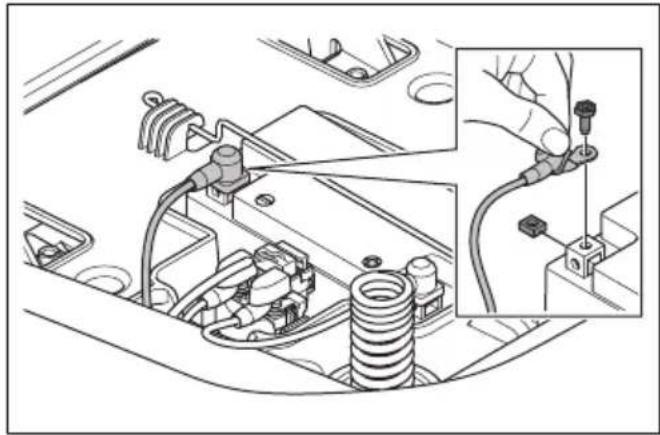

1. Klappen Sie den Sitz nach vorne.

2. Stellen Sie sicher, dass das rote Kabel an den

Pluspol (+) der Batterie angeschlossen ist.

3. Entfernen Sie die Schraube und die Mutter am

Minuspol (-) der Batterie. 1825 - 003 - 08.02.2023

154. Befestigen Sie das schwarze Kabel am Minuspol (-)

der Batterie und montieren Sie die Mutter und die Schraube.

5. Montieren Sie die Klemmenabdeckung am Minuspol

(-) der Batterie. Betrieb Einleitung WARNUNG: Lesen Sie vor Gebrauch des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut. So verwenden Sie Husqvarna Connect

1. Laden Sie die Husqvarna Connect App auf Ihr

2. Anmeldung bei der Husqvarna Connect App.

3. Befolgen Sie die Anweisungen in der Husqvarna

Connect App, um sich zu verbinden und das Gerät zu registrieren. So füllen Sie Kraftstoff ein WARNUNG: Benzin ist leicht entzündlich. Seien Sie vorsichtig und betanken Sie das Gerät im Freien, siehe Sicherer Umgang mit Kraftstoff auf Seite 12

WARNUNG: Verwenden Sie den Kraftstofftank nicht als Auflagefläche. ACHTUNG: Die Verwendung eines falschen Kraftstoffs kann zu einer Beschädigung des Motors führen. Der Motor läuft mit Benzin mit einer Mindest-Oktanzahl von 91ROZ (87AKI), nicht mit Öl gemischt. Wir empfehlen Ihnen biologisch abbaubares Alkylatbenzin. Verwenden Sie kein Benzin, das mehr als 10% Ethanol enthält.

• Kontrollieren Sie den Füllstand vor jedem Gebrauch und füllen Sie bei Bedarf auf.

• Füllen Sie den Kraftstofftank nicht vollständig. Der Abstand sollte mindestens 2,5cm betragen. Zu erledigen, bevor Sie das Gerät starten WARNUNG: Lesen Sie vor der Benutzung des Geräts die Anweisungen zur Gerätesicherheit und die Bedienungsanleitung.

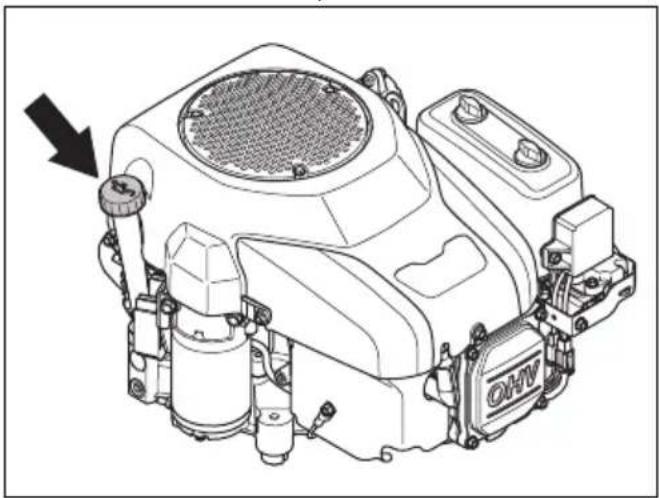

1. Den Motorölstand kontrollieren. Siehe

So prüfen Sie den Motorölstand auf Seite 31

2. Kraftstofftank mit Kraftstoff auffüllen. Siehe

So füllen Sie Kraftstoff ein auf Seite 16

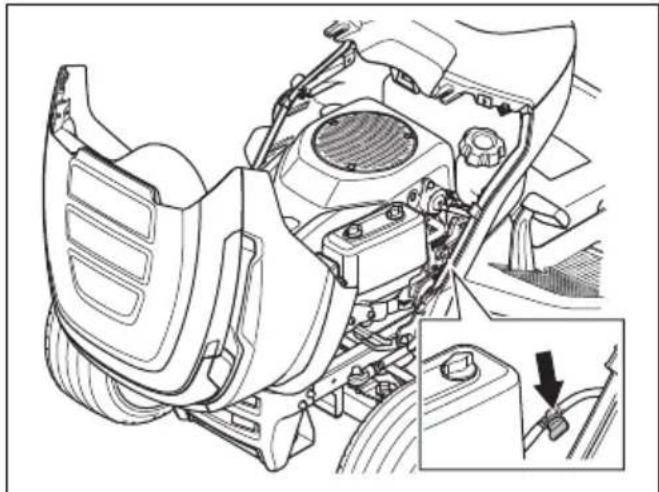

3. Stellen Sie sicher, dass das Kraftstoffabsperrventil

geöffnet ist. Das Kraftstoffabsperrventil ist geöffnet, wenn sich die Lasche in Richtung des Kraftstoffschlauchs befindet.

4. Stellen Sie sicher, dass das Antriebssystem aktiviert

ist. Siehe So aktivieren und deaktivieren Sie den Antrieb auf Seite 17

1825 - 003 - 08.02.20235. Bringen Sie das Mähdeck in die höchste Stellung. Siehe So stellen Sie die Schnitthöhe ein (TS 112) auf Seite 18 oder So stellen Sie die Schnitthöhe ein (TS 114) auf Seite 18

So lassen Sie den Motor an

1. Stellen Sie sicher, dass das Mähdeck deaktiviert

ist. Siehe So aktivieren und deaktivieren Sie das Mähdeck (TS 112) auf Seite 18 oder So aktivieren und deaktivieren Sie das Mähdeck (TS 114) auf Seite 18

2. Setzen Sie sich auf den für die Arbeit korrekt

3. Betätigen Sie die Handbremse. Siehe

So betätigen und lösen Sie die Feststellbremse auf Seite 17

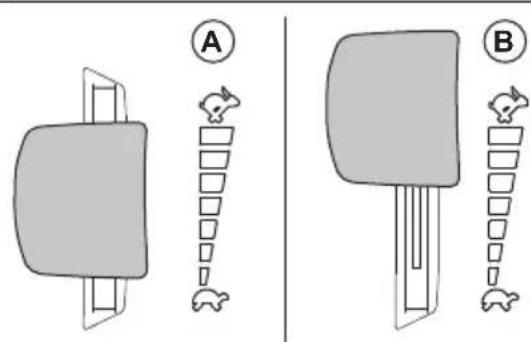

4. Drücken Sie den Gashebel in die Halbgas-Position

5. Drehen Sie den Zündschlüssel in die Startstellung.

Wenn der Motor startet, lassen Sie den Zündschlüssel sofort los. Der Zündschlüssel kehrt automatisch in die Stellung EIN (I) zurück, wenn Sie ihn loslassen. ACHTUNG: Aktivieren Sie den Anlasser jeweils nicht länger als 5 Sekunden. Wenn der Motor nicht startet, warten Sie 15Sekunden, bevor Sie es erneut versuchen.

6. Lassen Sie den Motor mit halber Drehzahl für 3 bis 5

Minuten laufen, bevor Sie ihn stark belasten.

7. Drücken Sie den Gashebel in die Vollgas-Position

(B). A B ACHTUNG: Das Aktivieren des Mähdecks, wenn der Motor mit voller Drehzahl läuft, belastet die Antriebsriemen. Aktivieren Sie das Mähdeck, bevor Sie den Gashebel auf die Vollgas-Position stellen. So aktivieren und deaktivieren Sie den Antrieb Um das Gerät mit abgestelltem Motor zu bewegen, muss das Antriebssystem deaktiviert werden. ACHTUNG: Stellen Sie sicher, dass Sie den Hebel vollständig herausziehen oder eindrücken. Verwenden Sie keine mittlere Position. Der Hebel zum Ein- oder Ausschalten des Antriebssystems befindet sich hinter dem rechten Hinterrad.

• Drücken Sie den Hebel vollständig ein, um das Antriebssystem zu aktivieren.

• Ziehen Sie den Hebel vollständig heraus, um das Antriebssystem zu deaktivieren. So betätigen und lösen Sie die Feststellbremse

• Um die Feststellbremse zu betätigen, führen Sie die folgenden Schritte aus. 1825 - 003 - 08.02.2023 17a) Drücken Sie das Feststellbremspedal (A) ganz nach unten und ziehen Sie die Feststellbremsen- Dauerarretierung (B) nach oben.

b) Lassen Sie das Feststellbremspedal los.

• Zum Lösen der Feststellbremse, drücken Sie das Feststellbremspedal nach unten und lassen es wieder los. So aktivieren und deaktivieren Sie das Mähdeck (TS 112) WARNUNG: Betreiben Sie das Mähdeck nicht ohne Leitblech, das am Grasauswurf montiert ist.

• Bewegen Sie den Hebel zur Klingenaktivierung in die Stellung „aktiviert“ (A), um das Mähdeck zu aktivieren. A B

• Bewegen Sie den Hebel zur Klingenaktivierung in die Stellung „deaktiviert“ (B), um das Mähdeck zu deaktivieren. So aktivieren und deaktivieren Sie das Mähdeck (TS 114) WARNUNG: Betreiben Sie das Mähdeck nicht ohne Leitblech, das am Grasauswurf montiert ist.

• Ziehen Sie den Zapfwellenknopf heraus, um das Mähdeck zu aktivieren.

• Drücken Sie den Zapfwellenknopf ein, um das Mähdeck zu deaktivieren. So stellen Sie die Schnitthöhe ein (TS 112)

• Ziehen Sie den Schnitthöhenhebel in Richtung des Sitzes und setzen Sie ihn in eine der Kerben für die korrekte Schnitthöhe ein. So stellen Sie die Schnitthöhe ein (TS 114)

• Ziehen Sie den Schnitthöhenhebel in Richtung des Sitzes und setzen Sie ihn in eine der Kerben für die korrekte Schnitthöhe ein.

1825 - 003 - 08.02.2023So bedienen Sie das Gerät

1. Starten Sie den Motor. Siehe

So lassen Sie den Motor an auf Seite 17

2. Lösen Sie die Handbremse. Siehe

So betätigen und lösen Sie die Feststellbremse auf Seite 17

3. Drücken Sie vorsichtig das Vorwärtsfahrpedal

(A) oder das Rückwärtsfahrpedal (B). Die Geschwindigkeit erhöht sich je mehr das Pedal heruntergedrückt wird.

Hinweis: Das Vorwärtsfahrpedal und das Rückwärtsfahrpedal bewegen sich wieder in ihre Neutralstellung, wenn sie losgelassen werden.

4. Lassen Sie die Pedale zum Bremsen los.

5. Wählen Sie die richtige Schnitthöhe. Siehe

stellen Sie die Schnitthöhe ein (TS 112) auf Seite

oder So stellen Sie die Schnitthöhe ein (TS 114) auf Seite 18

6. Aktivieren Sie das Mähdeck. Siehe

So aktivieren und deaktivieren Sie das Mähdeck (TS 112) auf Seite 18 oder So aktivieren und deaktivieren Sie das Mähdeck (TS 114) auf Seite 18

So bedienen Sie das Rückwärtsfahrsystem (ROS) Hinweis: Wenn Sie versuchen, mit dem Gerät rückwärts zu fahren, während das Mähdeck aktiviert ist, wird der Motor sofort gestoppt. Aktivieren Sie das ROS, um mit dem Gerät rückwärts zu fahren, wenn das Mähdeck aktiviert ist. WARNUNG: Sehen Sie nach unten und hinter das Gerät während Sie rückwärts fahren, um die Sicherheit anderer Personen zu gewährleisten.

1. Drehen Sie den Zündschlüssel zum Einschalten

des ROS gegen den Uhrzeigersinn in die Stellung „ROS“.

2. Drücken Sie das Rückwärtsfahrpedal zum Anfahren

3. Zum Deaktivieren des ROS drehen Sie den

Zündschlüssel im Uhrzeigersinn auf die Stellung „Motor ON“ (I). So schalten Sie den Motor aus

1. Deaktivieren Sie das Mähdeck. Siehe

So aktivieren und deaktivieren Sie das Mähdeck (TS 112) auf Seite 18 oder So aktivieren und deaktivieren Sie das Mähdeck (TS 114) auf Seite 18

2. Bringen Sie den Zündschalter in die Stellung „OFF“

3. Wenn das Gerät anhält, betätigen Sie die

Feststellbremse. Siehe So betätigen und lösen Sie die Feststellbremse auf Seite 17

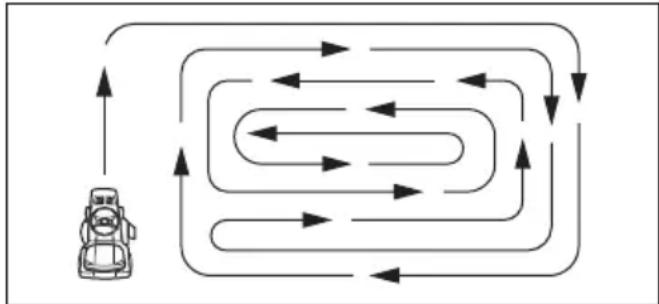

So erhalten Sie ein gutes Mähergebnis

• Führen Sie für eine optimale Leistung regelmäßig Wartungsarbeiten am Gerät entsprechend den Angaben im Wartungsplan durch. Siehe Wartungsplan auf Seite 20

• Mähen Sie keinen nassen Rasen. Nasses Gras kann zu schlechten Mähergebnissen führen.

• Verwenden Sie keine Schneeketten beim Anbringen des Mähdecks am Gerät. 1825 - 003 - 08.02.2023 19• Sicherstellen, dass das Mähdeck gerade steht. Siehe So stellen Sie die Fluchtung des Mähdecks ein auf Seite 28

• Beginnen Sie mit einer hohen Schnitthöhe, und verringern Sie diese allmählich, wenn das Gras hoch ist.

• Bewegen Sie das Gerät bei niedriger Geschwindigkeit vorwärts, wenn das Gras hoch und dick ist.

• Geben Sie Vollgas, wenn Sie das Gras schneiden.

• Schneiden Sie das Gras in einem unregelmäßigen Muster.

• Verwenden Sie die linke Seite des Mähdecks, wenn Sie in der Nähe von Bäumen, Büschen oder Wegen schneiden. Die Klinge schneidet ab ca. 15mm von der Seite des Mähdecks.

• Wenn Sie große Bereiche mähen, bewegen Sie das Gerät während 1 oder 2 Umdrehungen um den Arbeitsbereich nach rechts. Dieses Verfahren hält den Grasauswurf von Sträuchern, Zäunen und Einfahrten fern. Mähen Sie nach ca. 2 Umdrehungen im Arbeitsbereich in die entgegengesetzte Richtung.

• Um die besten Mähergebnisse zu erzielen, mähen Sie den Rasen häufig. Wartung Einleitung WARNUNG: Vor der Durchführung von Wartungsarbeiten müssen Sie die Sicherheitsinformationen lesen und verstehen. Wartungsplan X = Diese Anweisungen sind in dieser Bedienungsanleitung enthalten. O = Diese Anweisungen sind nicht in dieser Bedienungsanleitung enthalten. Lassen Sie die Wartung von einer zugelassenen Servicewerkstatt durchführen. Wartungsplan Vor jedem Ge- brauch/wöchentlich Alle 50 Stunden oder jährlich Allgemein Batterie und Klemmen reinigen. O Den Ladezustand der Batterie kontrollieren. Die Batterie ggf. laden.

Alle Riemen und Riemenscheiben auf Verschleiß und Beschädigung untersuchen. Ersetzen Sie ver- schlissene oder beschädigte Teile.

Motor und Getriebe reinigen. X X Alle Seile auf Beschädigungen prüfen. O Das Gerät schmieren. Siehe Schmierübersicht. X Sicherstellen, dass alle Schrauben richtig festgezo- gen sind.

Sicherstellen, dass der Reifendruck in allen Reifen korrekt ist. X X 20 1825 - 003 - 08.02.2023Wartungsplan Vor jedem Ge- brauch/wöchentlich Alle 50 Stunden oder jährlich Motor Den Hochdruckschlauch auf Verschleiß und Schä- den überprüfen. Bei Bedarf den Kraftstoffschlauch ersetzen.

Den Kraftstofffilter ersetzen. X Den Luftfilter reinigen. X Den Luftfilter ersetzen. X Den Schalldämpfer und das Wärmeleitblech über- prüfen. X X Den Motorölstand kontrollieren. Bei Bedarf Motoröl nachfüllen.

Das Motoröl wechseln. X Den Motorölfilter ersetzen. X Die Zündkerze ersetzen. X Motordrehzahl prüfen. Die Motordrehzahl ggf. ein- stellen.

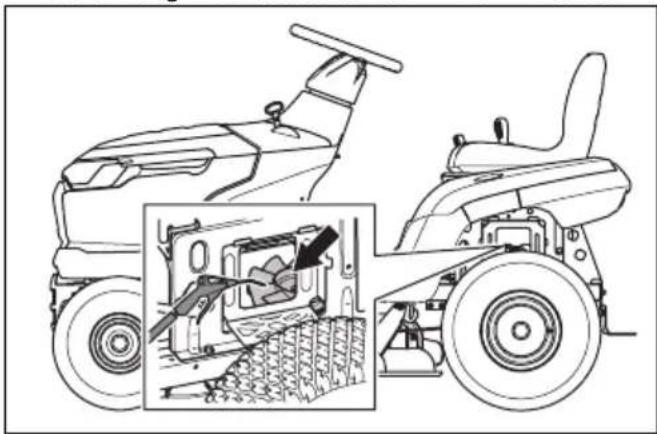

Getriebe, Bediene- lemente und An- triebssystem Das Getriebekühlgebläse untersuchen. X X Die Räder ausbauen und die Achsen schmieren. O Sicherstellen, dass sich das Gerät nicht bewegt, wenn sich die Pedale in der Neutralstellung befin- den.

Bei verschiedenen Geschwindigkeiten Vorwärts- und Rückwärtsfahrt prüfen.

Den Schalter des Hebels zur Klingenaktivierung prüfen.

Den Schalter des Schnitthöhenhebels prüfen. X Prüfen Sie die Schalter für das Vorwärts- und Rück- wärtsfahrpedal.

Führen Sie eine Prüfung der Handbremse durch. X Die Bedienerpräsenzsteuerung (OPC) kontrollieren. X Schneidausrüstung Das Mähdeck, den Bereich unter dem Mähdeck und unter den Riemenabdeckungen reinigen.

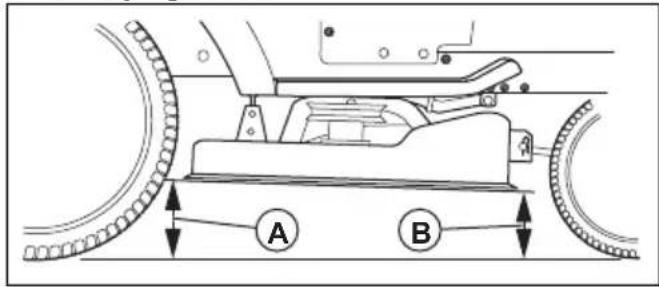

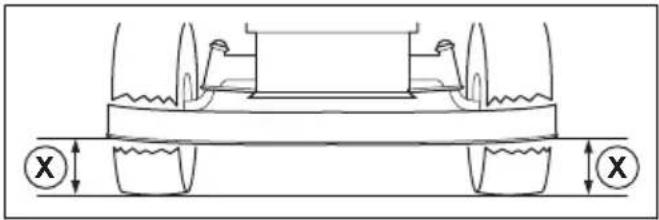

Die Fluchtung des Mähdecks kontrollieren. Stellen Sie das Mähdeck ggf. ein.

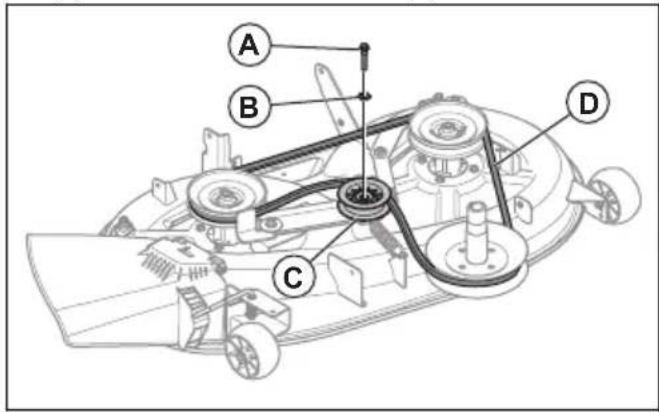

Den Mähdeckriemen auf Verschleiß und Beschädi- gung überprüfen.

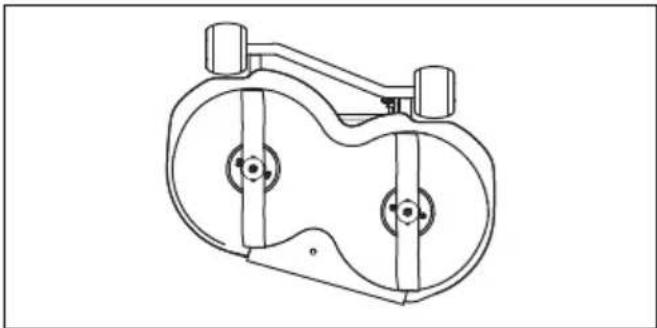

Die Klingen auf Verschleiß und Beschädigungen prüfen. Bei Bedarf die Klingen schärfen oder erset- zen.

Das Klingenbremssystem kontrollieren (falls vor- handen).

1825 - 003 - 08.02.2023 21Wartungsplan Vor jedem Ge- brauch/wöchentlich Alle 50 Stunden oder jährlich Den Grasfänger und die Schalter für den Grasfän- ger untersuchen (nur TC-Modelle).

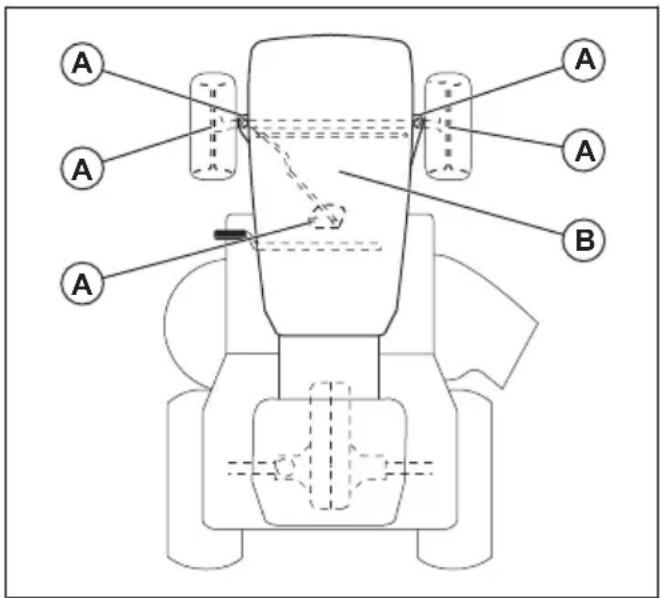

A. Allgemeine Schmierung. Schmieren Sie den Spindelschmieranschluss und die Zahnradzähne des Segmentzahnrads und der Lenksäule. B. Motorschmierung. Siehe So prüfen Sie den Motorölstand auf Seite 31

So reinigen Sie das Gerät ACHTUNG: Verwenden Sie keinen Hochdruck- oder Dampfreiniger. Wasser kann in Lager und elektrische Anschlüsse gelangen und Korrosion verursachen, die zu Schäden am Gerät führt. Reinigen Sie das Gerät sofort nach der Anwendung.

• Reinigen Sie keine heißen Oberflächen wie Motor, Schalldämpfer und Abgasanlage. Warten Sie, bis die Oberflächen abgekühlt sind, und entfernen Sie dann Gras oder Schmutz.

• Vor dem Reinigen mit Wasser reinigen Sie mit einer Bürste. Entfernen Sie Gras und Schmutz auf dem und um das Getriebe, dem Getriebe-Lufteinlass und dem Motor.

• Reinigen Sie das Mähdeck oben, den Bereich unter den Riemenabdeckungen und unter dem Mähdeck. Zum Reinigen des Mähdecks, siehe So reinigen Sie das Mähdeck auf Seite 22

• Verwenden Sie fließendes Wasser aus einem Schlauch, um das Gerät zu reinigen. Verwenden Sie keinen Hochdruckreiniger.

• Richten Sie den Wasserstrahl nicht auf elektrische Bauteile oder Lager. Reinigungsmittel erhöhen in der Regel die Beschädigung.

• Wenn das Gerät sauber ist, schalten Sie das Mähdeck kurz ein, um noch verbleibendes Wasser abzublasen. So reinigen Sie Motor und Schalldämpfer Halten Sie Motor und Schalldämpfer frei von Rasenschnitt und Schmutz. In Benzin oder Öl getränkter Rasenschnitt auf dem Motor kann die Brandgefahr erhöhen und das Risiko, dass der Motor zu heiß wird. Lassen Sie den Motor abkühlen, bevor er gereinigt wird. Mit Wasser und einer Bürste reinigen. Rasenschnitt rund um den Schalldämpfer trocknet schnell und stellt eine Brandgefahr dar. Verwenden Sie eine Bürste oder entfernen Sie den Rasenschnitt mit Wasser, wenn der Schalldämpfer kalt ist. So reinigen Sie das Mähdeck WARNUNG: Verwenden Sie das Gerät nicht mit einem beschädigten oder fehlenden Spülanschluss. Es besteht Gefahr durch weggeschleuderte Gegenstände. Tauschen Sie einen beschädigten oder fehlenden Spülanschluss des Schneidwerks sofort aus.

1. Stellen Sie das Gerät in einem leeren Bereich

auf Ihrem Rasen ab, der sich in der Nähe einer Wasserquelle mit Gartenschlauch befindet. ACHTUNG: Richten Sie den Auswurfsammler des Geräts nicht auf Gebäude oder Fahrzeuge.

2. Stellen Sie sicher, dass das Mähdeck deaktiviert

ist. Siehe So aktivieren und deaktivieren Sie das Mähdeck (TS 112) auf Seite 18 oder So aktivieren und deaktivieren Sie das Mähdeck (TS 114) auf Seite 18

3. Stellen Sie den Motor ab. Siehe

So schalten Sie den Motor aus auf Seite 19

4. Betätigen Sie die Handbremse. Siehe

So betätigen und lösen Sie die Feststellbremse auf Seite 17

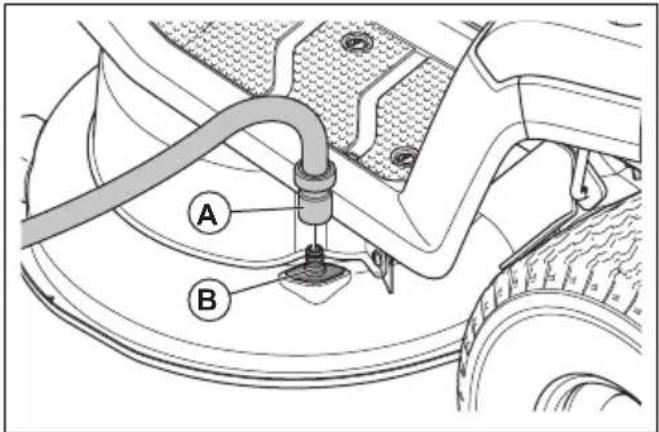

1825 - 003 - 08.02.20235. Schließen Sie einen Gartenschlauch (A) an denWaschanschluss des Decks (B) an und drehen Sieden Wasserhahn auf.

6. Setzen Sie sich auf den Sitz, und starten Sie denMotor. Siehe

So lassen Sie den Motor an auf Seite

ACHTUNG: Untersuchen Sie den Bereich erneut, um sicherzustellen, dassder Bereich frei ist, bevor der Motorgestartet wird.7. Aktivieren Sie das Mähdeck, und lassen Sie es beiVollgas laufen, bis das Mähdeck sauber ist. Siehe So aktivieren und deaktivieren Sie das Mähdeck (TS 112) auf Seite 18 oder So aktivieren und deaktivieren Sie das Mähdeck (TS 114) auf Seite 18

8. Deaktivieren Sie das Mähdeck aus und stellen Sieden Motor ab. Siehe

So aktivieren und deaktivieren Sie das Mähdeck (TS 112) auf Seite 18 oder

aktivieren und deaktivieren Sie das Mähdeck (TS

und So schalten Sie den Motor aus auf Seite 19

9. Drehen Sie den Wasserhahn zu und trennen Sie denWasserschlauch vom Waschanschluss des Decks.10. Stellen Sie das Gerät in einem trockenen Bereich ab.

11. Setzen Sie sich auf den Sitz, und starten Sie denMotor. Siehe

So lassen Sie den Motor an auf Seite

12. Aktivieren Sie das Mähdeck, und lassen Sie eslaufen, bis das Mähdeck trocken ist.

So reinigen Sie den Lufteinlass des Motors WARNUNG: Stellen Sie den Motorab. Der Lufteinlass hat rotierende Teile,die Verletzungen der Finger verursachenkönnen.• Öffnen Sie die Motorhaube. Stellen Sie sicher,dass der Lufteinlass am Motor nicht blockiert ist.Entfernen Sie Gras und Schmutz mit einer Bürste. So reinigen Sie das Kühlgebläse am Getriebe WARNUNG: Stellen Sie den Motor ab. Das Kühlgebläse dreht sich und kannVerletzungen an Ihren Fingern verursachen.1. Reinigen Sie das Kühlergebläse mit Druckluft durchdie Öffnung im Chassis über dem linken Hinterrad. So entfernen und montieren Sie die Motorabdeckung

231. Öffnen Sie die Motorhaube.

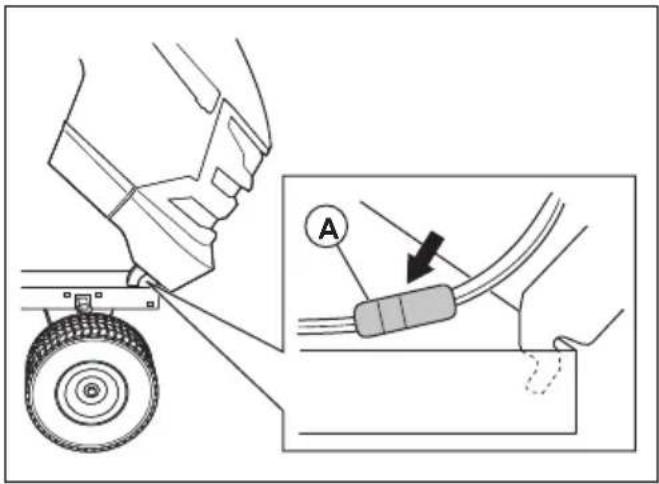

2. Trennen Sie den Scheinwerfer-Kabelstecker (A).

3. Kippen Sie die Motorabdeckung nach vorn und

heben Sie sie an, um sie vom Gerät zu entfernen.

4. Montieren Sie die Motorabdeckung in umgekehrter

Reihenfolge. So wechseln Sie die Scheinwerferlampe

1. Öffnen Sie die Motorhaube.

2. Drehen Sie die Lampenfassung leicht gegen den

Uhrzeigersinn und ziehen Sie sie aus dem Reflektor.

3. Tauschen Sie die Glühlampe in der

Glühlampenfassung aus.

4. Drücken Sie die Lampenfassung in den Reflektor.

5. Drehen Sie die Glühlampenfassung leicht im

Uhrzeigersinn, um sie einzubauen.

6. Schließen Sie die Motorabdeckung.

So kontrollieren Sie die Feststellbremse

1. Stellen Sie das Gerät auf einem festen Untergrund

mit Neigung ab. Hinweis: Stellen Sie das Gerät nicht auf einem Grashang ab, wenn Sie eine Kontrolle der Handbremse durchführen.

2. Betätigen Sie die Handbremse. Siehe

So betätigen und lösen Sie die Feststellbremse auf Seite 17

3. Wenn das Gerät sich bewegt, lassen

Sie die Handbremse von einer autorisierten Servicewerkstatt einstellen.

4. Drücken Sie das Pedal der Feststellbremse erneut,

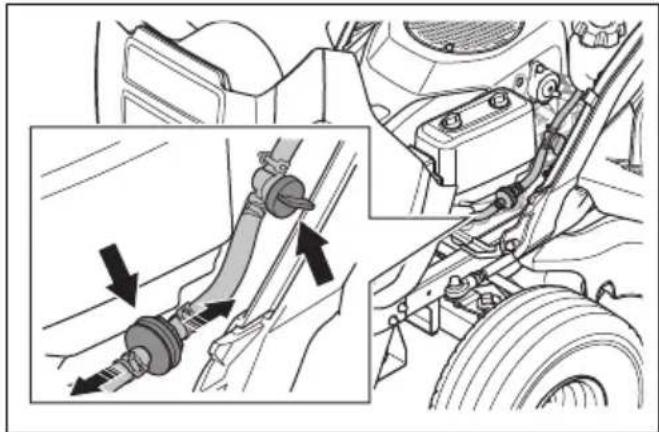

um die Feststellbremse zu lösen. So ersetzen Sie den Kraftstofffilter

1. Öffnen Sie die Motorabdeckung, um an den

Kraftstofffilter zu gelangen.

2. Schließen Sie das Kraftstoffabsperrventil.

3. Drücken Sie den Kraftstoffschlauch zusammen, um

ein Austreten von Kraftstoff zu verhindern.

4. Schieben Sie die Schlauchschellen mit einer

Flachzange vom Kraftstofffilter.

5. Ziehen Sie den Kraftstofffilter von den

Schlauchenden ab. Eine geringe Menge Kraftstoff kann auslaufen.

6. Schieben Sie den neuen Kraftstofffilter in

die Schlauchenden. Verwenden Sie flüssiges Reinigungsmittel an den Enden des Kraftstofffilters, um ihn leichter auf den Schlauch schieben zu können.

7. Schieben Sie die Schlauchschellen gegen den

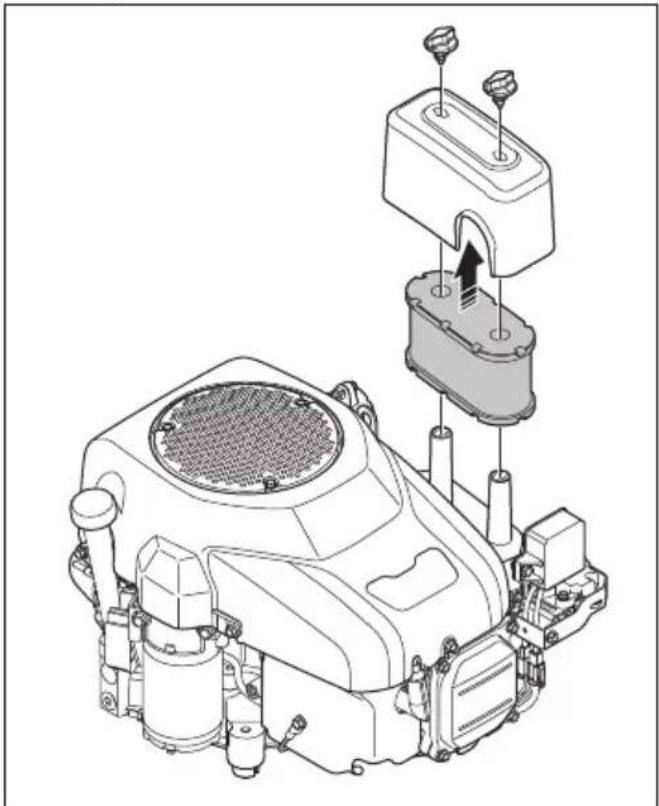

Kraftstofffilter. So reinigen Sie den Luftfilter und tauschen ihn aus

1. Öffnen Sie die Motorhaube.

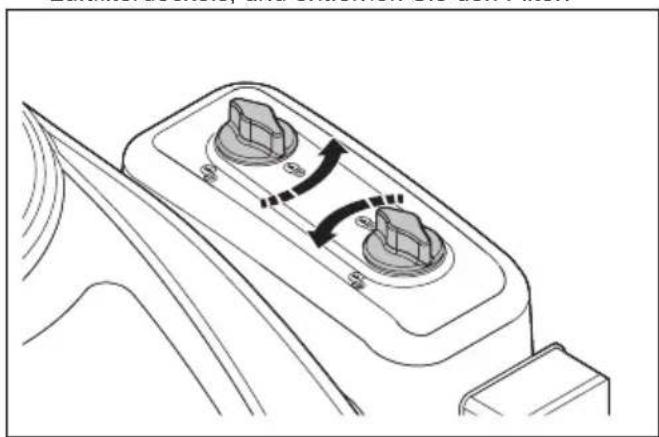

2. Lösen Sie die beiden Drehknöpfe des

Luftfilterdeckels, und entfernen Sie den Filter.

1825 - 003 - 08.02.20233. Nehmen Sie den Luftfiltereinsatz aus dem Filtergehäuse.

4. Führen Sie die folgenden Schritte aus, um den

Schaumstoff-Luftfilter zu reinigen. a) Entfernen Sie den Schaumstoff-Luftfilter aus dem Luftfiltereinsatz. b) Reinigen Sie den Schaumstoff-Luftfilter mit einem milden Reinigungsmittel. c) Lassen Sie den Schaumstoff-Luftfilter trocknen. d) Setzen Sie den Schaumstoff-Luftfilter in den Luftfiltereinsatz ein.

5. Führen Sie die folgenden Schritte aus, um den

Papier-Luftfilter zu reinigen. a) Schlagen Sie den Papier-Luftfilter gegen eine harte Oberfläche. b) Blasen Sie Druckluft in die Innenseite des Papier-Luftfilters. ACHTUNG: Wenn der Papier- Luftfilter nicht sauber wird, muss er ausgetauscht werden.

6. Die Installation erfolgt in umgekehrter Reihenfolge.

So überprüfen und wechseln Sie eine Zündkerze

1. Öffnen Sie die Motorhaube.

2. Entfernen Sie den Zündkerzenstecker und reinigen

Sie den Bereich um die Zündkerze.

3. Entfernen Sie die Zündkerze mit einem

Zündkerzenschlüssel.

4. Die Zündkerze überprüfen. Ersetzen Sie die

Zündkerze, wenn die Elektroden durchgebrannt sind oder die Isolierung Risse oder Schäden aufweist. Wenn die Zündkerze nicht beschädigt ist, reinigen Sie sie mit einer Stahlbürste.

5. Prüfen Sie den Elektrodenabstand und stellen Sie

sicher, dass er korrekt ist. Siehe Technische Daten auf Seite 41

6. Verbiegen Sie die Seitenelektrode, um den

Elektrodenabstand einzustellen.

7. Setzen Sie die Zündkerze wieder ein und drehen Sie

sie von Hand, bis sie den Zündkerzensitz berührt.

8. Ziehen Sie die Zündkerze mit dem

Zündkerzenschlüssel an, bis die Scheibe komprimiert wird.

9. Ziehen Sie eine gebrauchte Zündkerze um weitere

3 mm, eine neue Zündkerze um eine weitere Vierteldrehung an. ACHTUNG: Zündkerzen, die nicht richtig festgezogen sind, können zu Schäden am Motor führen.

10. Setzen Sie die Zündkappe wieder auf.

ACHTUNG: Versuchen Sie nicht, den Motor bei entfernter Zündkerze oder abgetrenntem Zündkabel zu starten. So ersetzen Sie die Hauptsicherung Die Hauptsicherung befindet sich im Sicherungshalter am Anlasserrelais unter dem Sitz.

1. Klappen Sie den Sitz nach vorne.

2. Ziehen Sie den Verbinder aus dem Sicherungshalter

heraus. 1825 - 003 - 08.02.2023

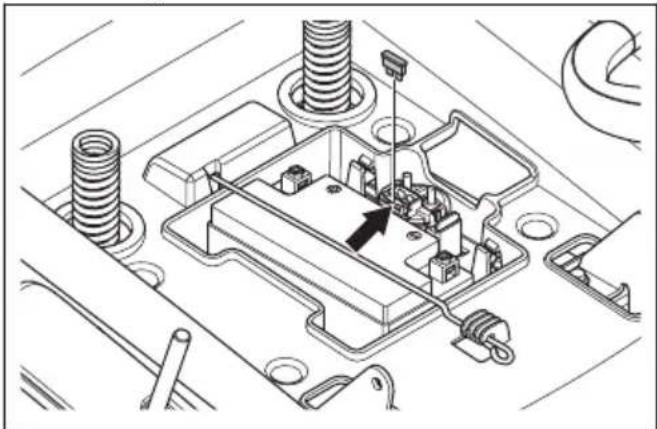

253. Ziehen Sie die Hauptsicherung aus dem

4. Tauschen Sie die durchgebrannte Sicherung durch

eine neue Sicherung des gleichen Typs aus. Siehe Technische Daten auf Seite 41

Wenn die Sicherung kurze Zeit nach dem Ersetzen erneut durchbrennt, liegt ein Kurzschluss vor. Beseitigen Sie den Kurzschluss vor der erneuten Inbetriebnahme des Geräts. So laden Sie den Akku

• Laden Sie die Batterie, wenn sie zu schwach ist, um den Motor zu starten.

• Verwenden Sie ein Standard-Ladegerät. ACHTUNG: Benutzen Sie kein Schnellladegerät oder ähnliche Starthilfen. Das führt zu Schäden am elektrischen System des Geräts.

• Trennen Sie vor dem Anlassen des Motors immer die Verbindung zum Ladegerät. So führen Sie einen Fremdstart des Motors durch Wenn die Batterie zu schwach ist, um den Motor zu starten, können Sie Überbrückungskabel für einen Fremdstart verwenden. Das Gerät ist mit einem negativ geerdeten 12-Volt-System ausgestattet. Das Produkt, das Sie für den Fremdstart verwenden, muss ebenfalls ein 12V-System mit negativer Masse haben. So schließen Sie die Überbrückungskabel an WARNUNG: Es besteht Explosionsgefahr aufgrund explosiver Gase, die von der Batterie ausgehen. Schließen Sie die Minusklemme des geladenen Akkus nicht an die Minusklemme des schwachen Akkus oder in der Nähe davon an. ACHTUNG: Verwenden Sie die Batterie Ihres Geräts nicht zum Fremdstarten anderer Fahrzeuge.

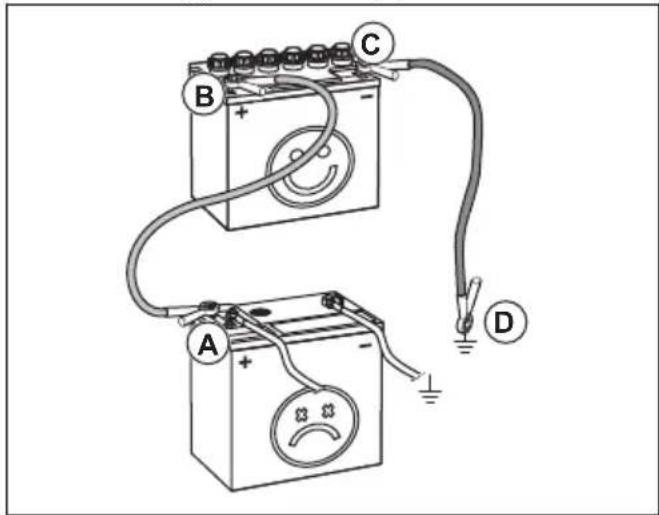

1. Schließen Sie ein Ende des roten Akkukabels an die

POSITIVE(+) Akkuklemme (A) des leeren Akkus an.

2. Schließen Sie das andere Ende des roten

Akkukabels an die POSITIVE(+) Akkuklemme (B) des geladenen Akkus an. WARNUNG: Die Enden des roten Akkukabels dürfen das Chassis nicht berühren. Dadurch würde es zu einem Kurzschluss kommen.

3. Schließen Sie ein Ende des schwarzen Akkukabels

an die NEGATIVE(-) Akkuklemme (C) des geladenen Akkus an.

4. Verbinden Sie das andere Ende des schwarzen

Akkukabels mit einer KAROSSERIE-MASSE (D), nicht in der Nähe von Kraftstofftank und Akku. So entfernen Sie die Überbrückungskabel Hinweis: Entfernen Sie die Überbrückungskabel in umgekehrter Reihenfolge, wie Sie sie angeschlossen haben.

1. Entfernen Sie das SCHWARZE Kabel vom Chassis.

2. Entfernen Sie das SCHWARZE Kabel von der voll

aufgeladenen Batterie.

3. Entfernen Sie das ROTE Kabel von den 2 Batterien.

So ersetzen Sie die Batterie WARNUNG: Stromschlag- und Verbrennungsgefahr. Verwenden Sie keine Metallarmbänder oder anderes Metallzubehör. Metallgegenstände, die die Batteriepole berühren, können Verbrennungen, Stromschläge und Kurzschlüsse verursachen.

1. Stoppen Sie das Gerät.

2. Klappen Sie den Sitz nach vorne.

1825 - 003 - 08.02.20233. Entfernen Sie die Klemmenabdeckung am schwarzen Batteriekabel.

4. Entfernen Sie die Schrauben, die Mutter und

das schwarze Batteriekabel vom Minuspol (-) der Batterie. WARNUNG: Stromschlag- und Verbrennungsgefahr. Das schwarze Batteriekabel muss getrennt werden, bevor das rote Batteriekabel getrennt wird.

5. Entfernen Sie die Klemmenabdeckung am roten

6. Entfernen Sie die Schrauben, die Mutter und das

rote Batteriekabel vom Pluspol (+) der Batterie.

7. Entfernen Sie die Batterie vorsichtig aus dem Gerät.

8. Setzen Sie eine neue Batterie ein.

9. Verbinden Sie das rote Batteriekabel mit dem

Pluspol (+) der Batterie, und montieren Sie die Mutter und die Schraube. WARNUNG: Stromschlag- und Verbrennungsgefahr. Das rote Batteriekabel muss mit dem Pluspol (+) verbunden werden, bevor das schwarze Batteriekabel mit dem Minuspol (-) verbunden wird.

10. Befestigen Sie das schwarze Kabel am Minuspol (-)

der Batterie und montieren Sie die Mutter und die Schraube.

11. Setzen Sie die Klemmenabdeckungen auf.

Reifendruck Stellen Sie sicher, dass der Reifendruck an allen 4Reifen korrekt ist. Siehe Technische Daten auf Seite

Mähdeck So entfernen und montieren Sie das Mähdeck

1. Deaktivieren Sie das Mähdeck aus und stellen Sie

2. Bringen Sie das Mähdeck in die niedrigste Stellung.

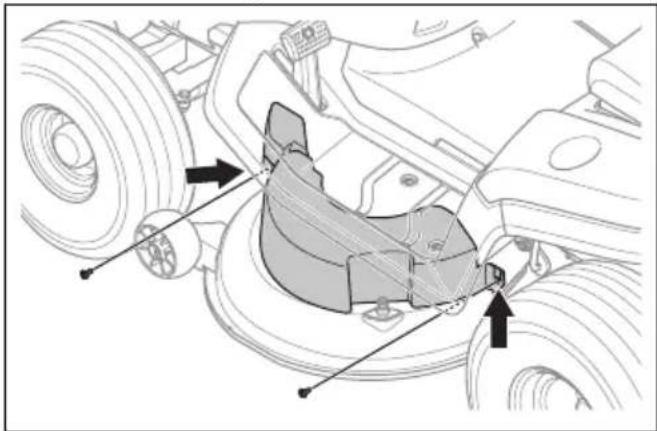

3. Entfernen Sie die 2Schrauben und die linke

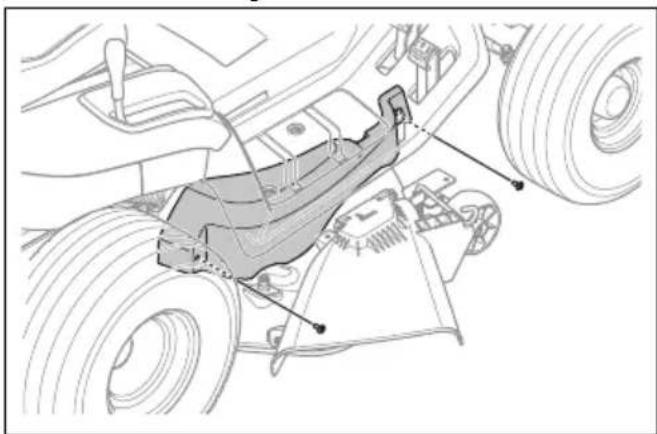

4. Entfernen Sie die 2Schrauben und die rechte

5. Nehmen Sie den Antriebsriemen von der linken

Klingenriemenscheibe ab, um die Spannung des Antriebsriemens zu verringern.

6. Entfernen Sie den Antriebsriemen von der

Riemenscheibe des Motors.

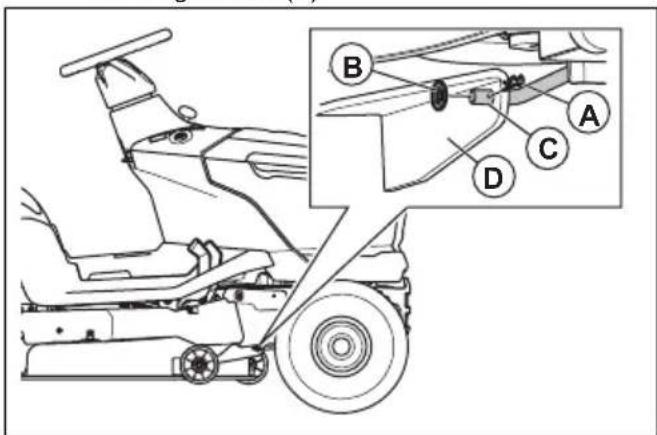

7. Führen Sie die folgenden Schritte aus, um das

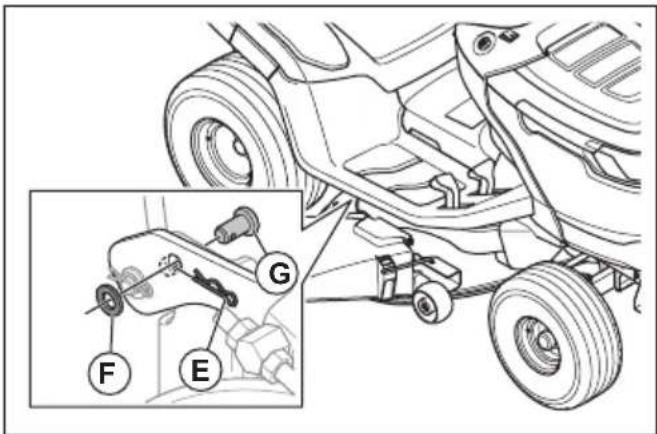

vordere Verbindungsglied zu trennen. a) Entfernen Sie den Clip (A) und die Unterlegscheibe (B).

b) Trennen Sie das vordere Verbindungsglied (C) von der Halterung (D) am Mähdeck. 1825 - 003 - 08.02.2023 278. Führen Sie die folgenden Schritte aus, um die 2hinteren Verbindungsglieder zu trennen. Es gibt einhinteres Verbindungsglied auf der linken Seite undein hinteres Verbindungsglied auf der rechten Seitedes Geräts. WARNUNG: Das Mähdeck ist schwer. Verwenden Sie eineBrechstange oder einen ähnlichenGegenstand unter dem Mähdeck,um das Gewicht des Mähdecks zuhalten, wenn Sie die 2 hinterenVerbindungsglieder trennen.a) Entfernen Sie den Clip (E), die Unterlegscheibe(F) und den Stift (G) auf der linken und rechtenSeite.

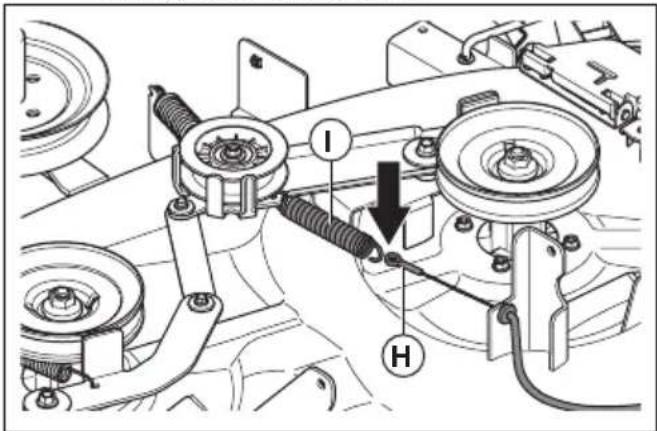

b) Bewegen Sie den Schnitthöhenhebel in diehöchste Position.9. Führen Sie beim Modell TS 112 die folgendenSchritte aus, um den Kupplungszug zu trennen.a) Trennen Sie den Kupplungszug (H) von derFeder (I) am Riemenspanner.

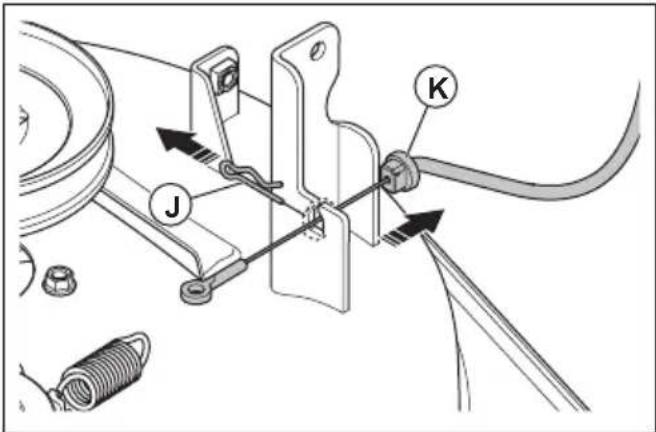

b) Entfernen Sie den Clip (J) und ziehen Sie denKupplungszughalter (K) aus der Halterung amMähdeck.

10. Entfernen Sie das Mähdeck vom Gerät.11. Montieren Sie das Mähdeck in umgekehrterReihenfolge.

ACHTUNG: Stellen Sie sicher, dass der Antriebsriemen korrekt montiertist und nicht zusammengedrückt wird,wenn Sie das Mähdeck montieren.a) Stellen Sie sicher, dass sich die Halterungenin der richtigen Position befinden, wennSie das Mähdeck installieren. Die Halterungauf der rechten Seite (A) muss sichan der Innenseite des rechten hinterenVerbindungsglieds befinden. Die Halterung aufder linken Seite (B) muss sich an der Außenseitedes linken hinteren Verbindungsglieds befinden.

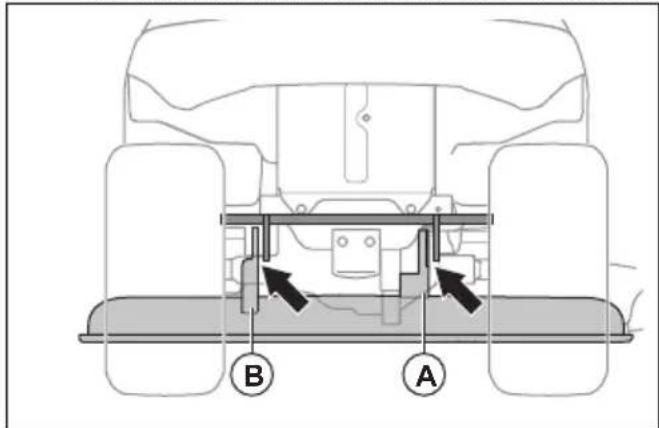

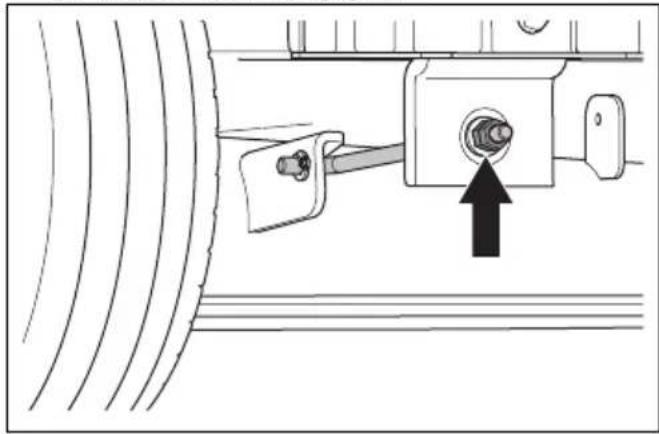

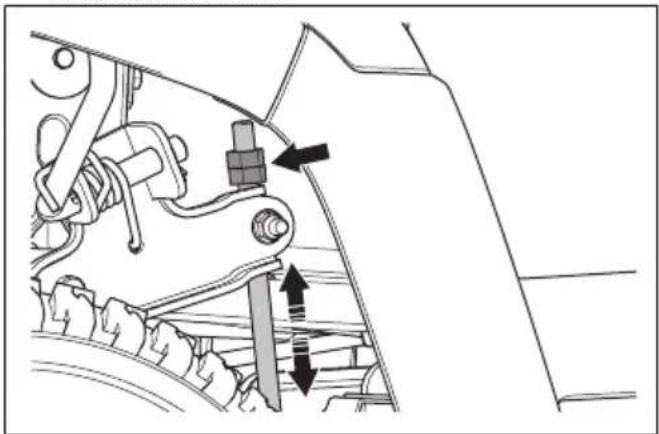

So stellen Sie die Fluchtung des Mähdecks ein So führen Sie eine Anpassung der Seiten des MähdecksdurchWenn die Schnitthöhe auf der rechten und linken Seitenicht gleich ist, kann die Schnitthöhe eingestellt werden.1. Stellen Sie sicher, dass der Reifendruck an allen 4Reifen korrekt ist. Siehe Reifendruck auf Seite 27

2. Stellen Sie das Gerät auf einer ebenen Fläche ab.

1825 - 003 - 08.02.20233. Bringen Sie das Mähdeck in die höchste Stellung.4. Messen Sie den Abstand (X) von der Unterkante desMähdecks zum Boden auf der linken und rechtenSeite. Der Abstand muss auf beiden Seiten gleichsein.

WARNUNG: Die Klingen auf dem Mähdeck sind scharf und könnenVerletzungen verursachen. Tragen Siestets Schutzhandschuhe.5. Lösen Sie die Sicherungsmuttern an denSchnitthöhenstreben. Hinweis: Die Schnitthöhenstreben befinden sich hinter dem Mähdeck, vor den Hinterrädern.6. Stellen Sie die Muttern auf den Schnitthöhenstrebenso ein, dass das Mähdeck auf der linken und rechtenSeite dieselbe Schnitthöhe hat.a) Drehen Sie die Muttern gegen denUhrzeigersinn, um das Mähdeck abzusenken.b) Drehen Sie die Mutter im Uhrzeigersinn, um dasMähdeck anzuheben.7. Messen Sie den Abstand erneut. Stellen Sie ihn soein, dass er auf beiden Seiten gleich ist.8. Ziehen Sie die Sicherungsmuttern fest, wenn dieAnpassung der Seiten abgeschlossen ist.9. Schneiden Sie etwas Gras, und kontrollieren Sie dieErgebnisse. Bei Bedarf anpassen.So führen Sie eine Längs-Anpassung des MähdecksdurchDas Mähdeck muss vor der Längs-Anpassung aufbeiden Seiten nivelliert sein. Siehe So führen Sie eine Anpassung der Seiten des Mähdecks durch auf Seite

1. Stellen Sie sicher, dass der Reifendruck an allen 4Reifen korrekt ist. Siehe

Reifendruck auf Seite 27

2. Stellen Sie das Gerät auf einer ebenen Fläche ab.3. Bringen Sie das Mähdeck in die höchste Stellung.4. Messen Sie hinten (A) und vorne (B) den Abstandvon der Unterkante des Mähdecks bis zum Boden.Der Abstand vorne muss 5 bis 10 mm niedriger seinals derjenige hinten.

WARNUNG: Die Klingen auf dem Mähdeck sind scharf und könnenVerletzungen verursachen. Tragen Siestets Schutzhandschuhe.5. Wenn eine Einstellung vorne erforderlich ist, lösenSie die Sicherungsmutter, und drehen Sie die Mutteram vorderen Verbindungsglied. Hinweis: Das vordere Verbindungsglied befindet sich an der Vorderseite des Geräts, hinter demSchalldämpfer.a) Drehen Sie die Mutter gegen den Uhrzeigersinn,um die Vorderseite des Mähdecks abzusenken.b) Drehen Sie die Mutter im Uhrzeigersinn, um dasMähdeck anzuheben.c) Ziehen Sie die Sicherungsmutter fest, wenn dievordere Einstellung abgeschlossen ist. So überprüfen Sie die Klingen ACHTUNG: Beschädigte oder falschausgewuchtete Klingen können zu Schädenam Gerät führen. Ersetzen Sie beschädigteGlättflügel. Wenden Sie sich zum Schärfenund Auswuchten von stumpfen Klingen aneine zugelassene Servicewerkstatt.1825 - 003 - 08.02.2023 291. Entfernen Sie das Mähdeck. Siehe So entfernen und montieren Sie das Mähdeck auf Seite 27

2. Sehen Sie sich die Klingen an, um zu prüfen, obsie beschädigt sind und ob es notwendig ist, sie zuschärfen.

So ersetzen Sie die Klingen

1. Stellen Sie die Klinge mit einem Holzklotz fest.

2. Entfernen Sie die Mutter (A), die Unterlegscheibe (B)sowie die Klinge (C).3. Bauen Sie die neuen Glättflügel ein. Stellen Siesicher, dass die gebogenen Enden der Klingen nachoben zeigen. WARNUNG: Ein falscherKlingentyp kann dazu führen, dassObjekte aus dem Mähdeck geschleudertwerden und schwere Verletzungenverursachen. Verwenden Sie nurKlingen entsprechend den Angaben in Technische Daten auf Seite 41

4. Ziehen Sie die Mutter mit 200 fest.

So ersetzen Sie den Mähdeckriemen

1. Entfernen Sie das Mähdeck. Siehe

So entfernen und montieren Sie das Mähdeck auf Seite 27

2. Entfernen Sie Schmutz und Gras rund um dieLagergehäuse, Klingenriemenscheiben und von derOberseite des Mähdecks.3. Entfernen Sie die Schraube (A), die Unterlegscheibe(B) sowie den Riemenscheibe (C).

4. Nehmen Sie den Mähdeckriemen (D) von denKlingenriemenscheiben am Mähdeck ab.5. Befestigen Sie einen neuen Antriebsriemen inumgekehrter Reihenfolge.a) Stellen Sie sicher, dass sich der Mähdeckriemenan allen Riemenscheiben in der richtigenPosition befindet. ACHTUNG: Stellen Sie sicher, dass der Mähdeckriemen richtig montiertund nicht verdreht ist. Beachten Sieden Aufkleber für die Riemenführung aufdem Mähdeck. So stellen Sie die Schwimmrollen ein Die Schwimmrollen halten das Mähdeck in der korrektenPosition am Boden und verhindern auf den meistenUntergründen eine Kollision mit dem Rasen. DieSchwimmrollen sind richtig eingestellt, wenn sie leichtüber dem Boden liegen, während sich das Mähdeck inder erforderlichen Schnitthöhe befindet.1. Parken Sie das Gerät auf einem ebenen Untergrundund stellen Sie den Motor ab.2. Stellen Sie das Mähdeck auf die erforderlicheSchnitthöhe. Siehe So stellen Sie die Schnitthöhe ein (TS 112) auf Seite 18 oder So stellen Sie die Schnitthöhe ein (TS 114) auf Seite 18

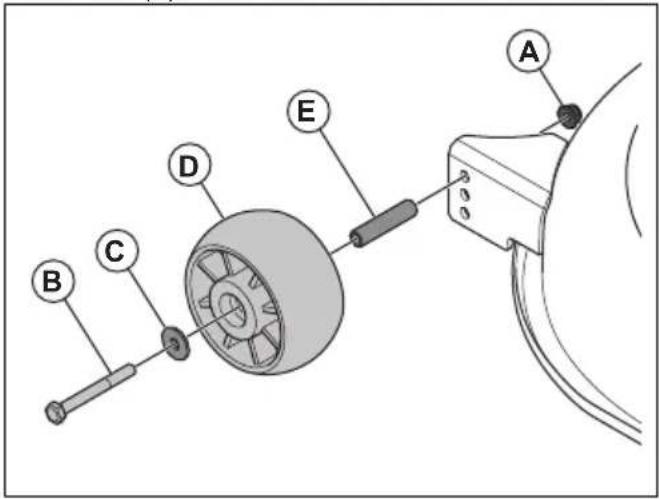

1825 - 003 - 08.02.20233. Entfernen Sie die Mutter (A), die Schraube (B), die Unterlegscheibe (C), die Schwimmrolle (D) und die Buchse (E).

4. Montieren Sie die Schwimmrolle, die Buchse, die

Schraube, die Unterlegscheibe und die Mutter in 1 der 3 Bohrungen.

5. Stellen Sie alle Schwimmrollen auf die gleiche Weise

ein. So prüfen Sie den Motorölstand

1. Stellen Sie das Gerät auf einer ebenen Fläche ab,

und schalten Sie den Motor aus.

2. Öffnen Sie die Motorhaube.

3. Lösen Sie den Messstab, und ziehen Sie ihn heraus.

4. Reinigen Sie den Messstab von Öl.

5. Stecken Sie ihn wieder hinein und drehen Sie ihn

6. Lösen und ziehen Sie den Messstab heraus, und

lesen Sie den Ölstand ab.

7. Der Ölstand muss zwischen den Markierungen auf

dem Messstab liegen. Wenn sich der Ölstand nahe der „ADD“-Markierung befindet, füllen Sie Öl bis zur Markierung „FULL“ nach.

8. Füllen Sie das Öl durch das Loch, in dem der

Messstab steckt. Füllen Sie das Öl langsam ein. Hinweis: Siehe Technische Daten auf Seite 41 für die verschiedenen Arten von Motoröl, die wir empfehlen. Mischen Sie nicht verschiedene Arten von Öl.

9. Drehen Sie den Messstab ordnungsgemäß fest,

bevor Sie den Motor anlassen. Starten Sie den Motor, und lassen Sie ihn ca. 30Sekunden lang im Leerlauf laufen. Stellen Sie den Motor ab. Warten Sie 30Sekunden, und prüfen Sie den Ölstand erneut. So wechseln Sie das Motoröl Wenn der Motor kalt ist, starten Sie den Motor und lassen ihn 1 bis 2Minuten laufen, bevor Sie das Motoröl ablassen. Dadurch wird das Motoröl erwärmt und kann schneller ablaufen. WARNUNG: Betreiben Sie den Motor nicht länger als 1-2 Minuten, bevor Sie das Motoröl ablassen. Das Motoröl wird sehr heiß und kann zu Verbrennungen führen. Lassen Sie den Motor abkühlen, bevor Sie das Motoröl ablassen. WARNUNG: Wenn Sie Motoröl auf Körperteile verschütten, reinigen Sie diese mit Wasser und Seife. 1825 - 003 - 08.02.2023 311. Den Ölablassschlauch (A) aus der Halterung (B) entfernen und den Ölablassschlauch durch den Spalt (C) führen.

2. Stellen Sie einen Behälter unter die

3. Entfernen Sie den Messstab.

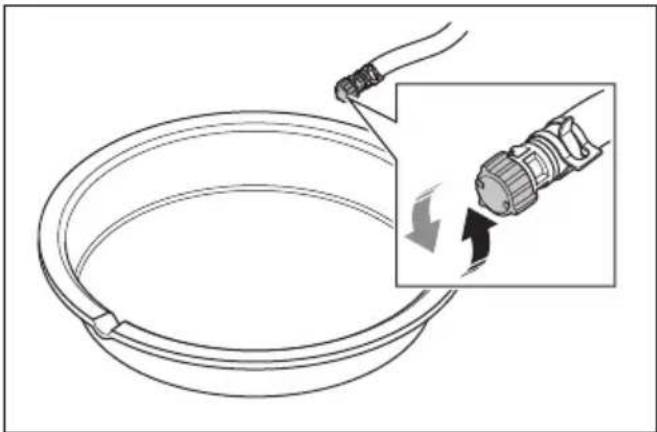

4. Entfernen Sie die Endkappe am Ölablassventil am

Ölablassschlauch, und lassen Sie das Motoröl in den Behälter ablaufen.

5. Wenn das gesamte Öl abgelassen ist, montieren Sie

die Endkappe am Ölablassventil.

6. Wenn der Motor mit einem Ölfilter ausgestattet ist,

ersetzen Sie den Ölfilter. Siehe So ersetzen Sie den Ölfilter (TS 114) auf Seite 32

7. Füllen Sie Öl langsam durch die Öffnung für den

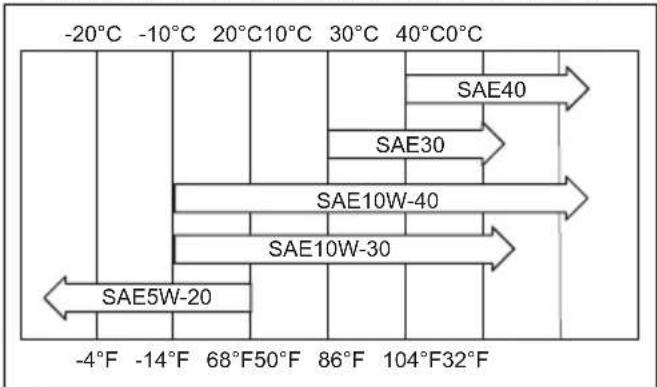

Ölmessstab ein. Wählen Sie die Viskosität des Öls entsprechend den Temperaturbereichen in der Abbildung. Siehe Technische Daten auf Seite 41

-20°C -10°C 20°C10°C 30°C 40°C0°C -4°F -14°F 68°F50°F 86°F 104°F32°F SAE40 SAE30 SAE10W-40 SAE10W-30 SAE5W-20 ACHTUNG: Mischen Sie nicht verschiedene Arten von Öl.

8. Bringen Sie den Messstab an.

9. Entsorgen Sie verbrauchtes Motoröl.

So ersetzen Sie den Ölfilter (TS 114) WARNUNG: Tragen Sie stets Schutzhandschuhe. Wenn Sie Motoröl auf Körperteile verschütten, reinigen Sie diese mit Wasser und Seife.

1. Lassen Sie das Motoröl ab. Siehe

So wechseln Sie das Motoröl auf Seite 31

2. Drehen Sie den Ölfilter zum Entfernen gegen den

3. Schmieren Sie die Gummidichtung am neuen Ölfilter

mit frischem Motoröl leicht ab.

4. Drehen Sie den Ölfilter von Hand im Uhrzeigersinn

ein, bis die Gummidichtung sitzt und drehen Sie dann eine weitere halbe Umdrehung.

5. Befüllen Sie den Motor mit neuem Motoröl. Siehe

wechseln Sie das Motoröl auf Seite 31

6. Starten Sie den Motor und lassen Sie ihn 3 Minuten

7. Schalten Sie den Motor ab, und stellen Sie sicher,

dass an am Ölfilter kein Öl austritt.

8. Füllen Sie Motoröl als Ausgleich für das Öl im neuen

1825 - 003 - 08.02.2023Störungen beseitigen Problem Ursache Aktion Der Motor springt nicht an. Kein Kraftstoff im Kraftstofftank. Den Kraftstofftank auffüllen Der Gashebel befindet sich nicht in der richtigen Stellung. Die Startanweisungen beachten. Die Zündkerze ist defekt. Die Zündkerze ersetzen. Der Luftfilter ist verschmutzt. Luftfilter reinigen oder ersetzen. Der Kraftstofffilter ist verstopft. Den Kraftstofffilter ersetzen. Es befindet sich Wasser im Kraftstoff. Sämtlichen Kraftstoff aus Kraftstoff- tank und Vergaser entfernen. Den Kraftstofftank mit frischem Kraftstoff befüllen und den Kraftstofffilter erset- zen. Die Drähte sind lose oder beschä- digt. Alle Kabel kontrollieren. Die Motorventile sind nicht korrekt eingestellt. Bitte eine autorisierte Servicewerk- statt kontaktieren. Der Motor hat zu viel Kraftstoff be- kommen. 2 bis 3 Minuten warten, bevor Sie erneut versuchen, den Motor zu star- ten. Der Kraftstoff im Kraftstofftank ist schlecht. Den Kraftstoff im Kraftstofftank erset- zen. 1825 - 003 - 08.02.2023 33Problem Ursache Aktion Der Anlasser dreht den Motor nicht. Die Batterie ist zu schwach. Batterie aufladen. Der Hebel zur Klingenaktivierung ist eingerückt. Den Hebel zur Klingenaktivierung ausrücken. Das Bremspedal ist nicht vollständig durchgedrückt. Das Bremspedal beim Anlassen des Motors vollständig durchdrücken. Die Verbindung der Kabelsteckver- binder an den Batterieklemmen ist schlecht. Die Batterieanschlüsse überprüfen. Die Hauptsicherung ist defekt. Die Hauptsicherung ersetzen. Das Zündschloss ist defekt. Bitte eine autorisierte Servicewerk- statt kontaktieren. Der Sicherheitsstecker des Bremspe- dals ist defekt. Bitte eine autorisierte Servicewerk- statt kontaktieren. Der Anlasser oder der Magnetschal- ter ist defekt. Bitte eine autorisierte Servicewerk- statt kontaktieren. Die Bedienerpräsenzsteuerung (OPC) ist defekt. Alle Kabel, Schalter und Anschlüs- se kontrollieren. Wenn der Fehler nicht behoben werden konnte, eine autorisierte Servicewerkstatt kontak- tieren. Das Gerät nicht mit einer defekten Bedienerpräsenzsteuerung betreiben. Der Motor läuft nicht rund. Die Zündkerze ist defekt. Die Zündkerze ersetzen. Der Vergaser ist nicht korrekt einge- stellt. Bitte eine autorisierte Servicewerk- statt kontaktieren. Der Luftfilter ist verschmutzt. Luftfilter reinigen oder ersetzen. Das Rückschlagventil am Tankdeckel ist defekt. Den Tankdeckel ersetzen. Der Kraftstofftank ist fast leer. Kraftstofftank mit Kraftstoff auffüllen. Es befindet sich Wasser im Kraftstoff. Sämtlichen Kraftstoff aus Kraftstoff- tank und Vergaser entfernen. Den Kraftstofftank mit frischem Kraftstoff befüllen und den Kraftstofffilter erset- zen. Der Gashebel befindet sich in Choke- Position und der Motor ist warm. Den Gashebel auf Vollgas oder Leer- lauf stellen. Das Kraftstoffgemisch oder der Kraft- stofftyp stimmt nicht. Sämtlichen Kraftstoff aus Kraftstoff- tank und Vergaser entfernen. Den Kraftstofftank mit dem richtigen Kraft- stoffgemisch oder Kraftstofftyp befül- len. Kraftstofffilter verstopft Den Kraftstofffilter ersetzen. Die Zündkerze ist defekt. Die Zündkerze ersetzen. Es befindet sich Schmutz im Verga- ser oder in der Kraftstoffleitung. Den Vergaser und die Kraftstofflei- tungen reinigen. 34 1825 - 003 - 08.02.2023Problem Ursache Aktion Der Motor wird zu heiß. Der Motor ist überlastet. Die Arbeitslast reduzieren. Der Lufteinlass oder die Kühlrippen am Motor sind blockiert. Den Lufteinlass und die Kühlrippen am Motor reinigen. Das Kühlgebläse ist defekt. Bitte eine autorisierte Servicewerk- statt kontaktieren. Der Motorölstand ist zu niedrig. Den Motorölstand kontrollieren. Bei Bedarf Motoröl nachfüllen. Das Zündschloss ist defekt. Bitte eine autorisierte Servicewerk- statt kontaktieren. Die Zündkerze ist defekt. Die Zündkerze ersetzen. Es liegt ein Leistungsverlust vor. Das Gerät wird beim Mähen von Gras mit zu hoher Vorwärts- oder Rückwärtsgeschwindigkeit betrieben. Mit niedrigerer Geschwindigkeit mä- hen. Der Gashebel befindet sich in der Choke-Stellung. Den Gashebel in die Vollgas-Position schieben. Unter dem Mähdeck haben sich Gras, Blätter oder unerwünschtes Material angesammelt. Das Mähdeck reinigen. Der Luftfilter ist verschmutzt. Luftfilter reinigen oder ersetzen. Der Motorölstand ist zu niedrig. Den Motorölstand kontrollieren. Bei Bedarf Motoröl nachfüllen. Das Motoröl ist verunreinigt. Das Motoröl wechseln. Die Zündkerze ist defekt. Die Zündkerze ersetzen. Der Kraftstofffilter ist verunreinigt. Den Kraftstofffilter ersetzen. Der Kraftstoff im Kraftstofftank ist schlecht. Den Kraftstoff im Kraftstofftank erset- zen. Es befindet sich Wasser im Kraftstoff. Sämtlichen Kraftstoff aus Kraftstoff- tank und Vergaser entfernen. Den Kraftstofftank mit frischem Kraftstoff befüllen und den Kraftstofffilter erset- zen. Die Zündkappe sitzt lose. Die Zündkappe anschließen und fest- ziehen. Der Lufteinlass oder die Kühlrippen am Motor sind blockiert. Den Lufteinlass und die Kühlrippen am Motor reinigen. Der Schalldämpfer ist verstopft oder beschädigt. Schalldämpfer reinigen oder erset- zen. Es sind lose oder beschädigte Kabel vorhanden. Alle Kabel kontrollieren. Die Motorventile sind nicht korrekt eingestellt. Bitte eine autorisierte Servicewerk- statt kontaktieren. 1825 - 003 - 08.02.2023 35Problem Ursache Aktion Es gibt Vibrationen im Gerät. Die Klingen sind locker. Die Schrauben an den Klingen fest- ziehen. Eine oder mehrere Klingen sind be- schädigt oder nicht gewuchtet. Die Klingen wuchten oder ersetzen. Der Motor ist locker. Die Motorschrauben festziehen. Die Batterie wird nicht aufgeladen. Die Hauptsicherung ist defekt. Die Hauptsicherung ersetzen. Die Batterie ist defekt. Die Batterie austauschen. Das Ladekabel ist nicht angeschlos- sen. Das Ladekabel anschließen. Die Verbindung der Kabelsteckver- binder an den Batterieklemmen ist schlecht. Die Batterieanschlüsse überprüfen. Der Motor läuft, wenn der Fahrer bei aktiviertem Mähdeck vom Sitz auf- steht. Die Bedienerpräsenzsteuerung (OPC) ist defekt. Alle Kabel, Schalter und Anschlüs- se kontrollieren. Wenn der Fehler nicht behoben werden konnte, eine autorisierte Servicewerkstatt kontak- tieren. Das Gerät nicht mit einer defekten Bedienerpräsenzsteuerung betreiben. Die Klingen drehen sich nicht. Der Kupplungsmechanismus ist blo- ckiert. Die Verstopfung beseitigen. Der Antriebsriemen für das Mähdeck ist verschlissen oder beschädigt. Den Treibriemen für das Mähdeck er- setzen. Eine Riemenscheibe dreht sich nicht. Bitte eine autorisierte Servicewerk- statt kontaktieren. Eine Klingenriemenscheibe dreht sich nicht. Bitte eine autorisierte Servicewerk- statt kontaktieren. 36 1825 - 003 - 08.02.2023Problem Ursache Aktion Defekter Grasauswurf. Die Motordrehzahl ist zu niedrig. Den Gashebel in die Vollgas-Position schieben. Das Gerät wird mit zu hoher Dreh- zahl im Vorwärts- oder Rückwärts- gang betrieben. Mit niedrigerer Geschwindigkeit mä- hen. Das Gras ist feucht. Das Gras trocknen lassen, bevor Sie es mähen. Das Mähdeck ist nicht parallel. Die Fluchtung des Mähdecks einstel- len. Siehe So stellen Sie die Fluch- tung des Mähdecks ein auf Seite 28

Der Reifendruck stimmt nicht. Den Reifendruck kontrollieren. Den Reifendruck bei Bedarf einstellen. Die Klingen sind abgenutzt, beschä- digt oder locker. Die Klingen ersetzen oder die Schrauben an den Klingen festzie- hen. Ansammlung von Gras oder Schmutz unter dem Mähdeck. Das Mähdeck reinigen. Der Antriebsriemen für das Mähdeck ist verschlissen oder beschädigt. Den Treibriemen für das Mähdeck er- setzen. Die Klingen sind falsch montiert. Die Klingen mit der scharfen Kante nach unten montieren. Falsche Klingen werden verwendet. Die Klingen durch die richtigen Klin- gen im Teilehandbuch ersetzen. Verstopfte Luftlöcher am Mähdeck durch Grasablagerungen, Schmutz um die Klingenriemenscheiben he- rum. Den Bereich um die Klingenriemen- scheiben reinigen, um die Luftlöcher zu öffnen. Der Scheinwerfer funktioniert nicht. Der Scheinwerfer befindet sich in der Stellung „OFF“ (Aus). Den Scheinwerferschalter in die Stel- lung „ON“ (Ein) stellen. Die Glühlampe ist defekt. Die Glühlampe ersetzen. Der Netzschalter für den Scheinwer- fer ist defekt. Bitte eine autorisierte Servicewerk- statt kontaktieren. Das Kabel zum Scheinwerfer ist nicht angeschlossen. Kabel und Anschlüsse kontrollieren. Es liegt ein Kurzschluss im Schein- werferkabel vor. Bitte eine autorisierte Servicewerk- statt kontaktieren. Das Gerät bewegt sich langsam, mit unregelmäßiger Geschwindigkeit oder gar nicht. Das Antriebssystem ist deaktiviert. Das Antriebssystem aktivieren. Siehe So aktivieren und deaktivieren Sie den Antrieb auf Seite 17

Die Handbremse ist angezogen. Lösen Sie die Handbremse. Der Antriebsriemen ist locker oder beschädigt. Ersetzen Sie den Treibriemen. Es befinden sich unerwünschte Ma- terialien auf der Lenkplatte (wenn die Lenkplatte montiert ist). Das Gerät reinigen. 1825 - 003 - 08.02.2023 37Problem Ursache Aktion Das Schneidergebnis ist nicht zufrie- denstellend. Die Klingen sind stumpf oder beschä- digt. Die Klingen schärfen oder ersetzen. Das Mähdeck ist nicht parallel. Die Fluchtung des Mähdecks einstel- len. Siehe So stellen Sie die Fluch- tung des Mähdecks ein auf Seite 28

Das Gras ist feucht. Das Gras trocknen lassen, bevor Sie es mähen. Das Gras ist zu lang. Mit einer hohen Schnitthöhe begin- nen und diese allmählich verringern. Der Reifendruck stimmt nicht. Den Reifendruck kontrollieren. Den Reifendruck bei Bedarf einstellen. Das Gerät wird mit zu hoher Dreh- zahl im Vorwärts- oder Rückwärts- gang betrieben. Mit niedrigerer Geschwindigkeit mä- hen. Der Antriebsriemen für das Mähdeck ist verschlissen oder beschädigt. Den Treibriemen für das Mähdeck er- setzen. Wenn der Motor eine Fehlzündung hat, wird er gestoppt. Der Gashebel befindet sich nicht in der Leerlaufstellung. Den Gashebel in die Leerlaufstellung schieben. Der Motor stoppt, wenn Sie versu- chen, rückwärts zu fahren. Das Rückwärtsfahrsystem (ROS) ist nicht aktiviert. Das Rückwärtsfahrsystem (ROS) ak- tivieren. Siehe So bedienen Sie das Rückwärtsfahrsystem (ROS) auf Sei- te 19

Transport, Lagerung und Entsorgung Transport

• Das Gerät ist schwer und kann Quetschungen verursachen. Seien Sie vorsichtig, wenn Sie es auf ein Fahrzeug oder einen Anhänger laden oder davon herunterladen.

• Verwenden Sie einen für den Transport des Geräts zugelassenen Anhänger.

• Vergewissern Sie sich, dass Sie die örtliche Straßenverkehrsordnung kennen bevor Sie das Gerät in einem Anhänger oder auf öffentlichen Straßen transportieren.

• Um das Verladen des Geräts auf einen Anhänger zu erleichtern, das Mähdeck in die höchste Position stellen. So sichern Sie des Geräts für den Transport WARNUNG: Bevor Sie das Gerät befestigen, müssen Sie das Kapitel über Sicherheit lesen und verstanden haben. Siehe Sicherheit auf Seite 7

WARNUNG: Die Handbremse reicht nicht aus, um das Gerät während des Transports zu sichern. Befestigen Sie das Gerät gut auf dem Ladebereich. Ausstattung: 2 zugelassene Gurte und 4 Unterlegkeile.

1. Parken Sie das Gerät in der Mitte des Ladebereichs.

ACHTUNG: Beim Transport in Fahrzeugen mit Abdeckung ist zu beachten, dass Sie das Gerät erst 38 1825 - 003 - 08.02.2023abkühlen lassen müssen, bevor Sie es unter die Abdeckung fahren.

2. Stellen Sie sicher, dass der Schwerpunkt des Geräts

oberhalb der Radachse des Transportfahrzeugs liegt. Wenn ein Anhänger für den Transport verwendet wird, sicherstellen, dass die Stützlast auf die Anhängerkupplung korrekt ist.

3. Betätigen Sie die Handbremse.

4. Entfernen Sie alle losen Gegenstände.

5. Befestigen Sie den ersten Gurt an der

6. Ziehen Sie die Gurte nach hinten fest, um das Gerät

auf dem Ladebereich zu befestigen.

7. Legen Sie den zweiten Gurt um die Vorderachse.

8. Befestigen Sie den Gurt auf dem Ladebereich.

9. Ziehen Sie den Gurt in Richtung Vorderseite des

Ladebereichs fest, um das Gerät auf der Ladefläche zu befestigen.

10. Platzieren Sie die Unterlegkeile vor und hinter die

Hinterräder. Lagerung Bereiten Sie das Gerät zur Lagerung am Saisonende vor und wenn es länger als 30 Tage nicht verwendet wird. Wenn Kraftstoff 30 Tage oder länger im Kraftstofftank verbleibt, können klebrige Partikel zu Verstopfungen im Vergaser führen. Dies hat negative Auswirkungen auf die Funktion des Motors. Zur Vermeidung von klebrigen Partikeln während der Lagerung, fügen Sie einen Stabilisator hinzu. Wenn Alkylatbenzin verwendet wird, ist kein Stabilisator erforderlich. Wenn Sie Standardbenzin verwenden, wechseln Sie nicht zu Alkylatbenzin. Dadurch können sich empfindliche Gummiteile verhärten. Geben Sie den Stabilisator zum Kraftstoff in den Tank oder in den Behälter für die Lagerung. Befolgen Sie immer die Mischungsverhältnis-Vorgaben des Herstellers. Lassen Sie den Motor mindestens 10 Minuten laufen, nachdem Sie den Stabilisator zugegeben haben bis er in den Vergaser strömt. WARNUNG: Lagern Sie das Gerät nicht mit Kraftstoff im Tank in Innenräumen oder Räumen mit unzureichender Belüftung. Sonst können Benzindämpfe in Kontakt mit offenem Feuer, Funken oder einem Kontrolllämpchen (z.B. Boiler, Warmwasserspeicher und Wäschetrockner) kommen und Feuer auslösen. WARNUNG: Entfernen Sie Gras, Blätter und andere brennbare Materialien vom Gerät, um die Brandgefahr zu reduzieren. Lassen Sie das Gerät abkühlen, bevor Sie es einlagern.

• Reinigen Sie das Gerät, siehe So reinigen Sie das Gerät auf Seite 22 . Beheben Sie Lackschäden, um Rost zu vermeiden.

• Untersuchen Sie das Gerät auf abgenutzte oder beschädigte Teile und ziehen Sie lockere Schrauben und Muttern an.

• Entfernen Sie die Batterie. Reinigen Sie das Gerät, laden Sie es und lagern Sie es kühl. 1825 - 003 - 08.02.2023 39• Wechseln Sie das Motoröl, und entsorgen Sie das Altöl.

• Den Kraftstofftank leeren. Starten Sie den Motor und lassen Sie ihn laufen, bis kein Kraftstoff mehr im Vergaser ist. ACHTUNG: Leeren Sie Tank und Vergaser nicht, wenn ein Stabilisator hinzugefügt wurde.

• Schließen Sie das Kraftstoffabsperrventil.

• Entfernen Sie die Zündkerzen, und füllen Sie ungefähr einen Esslöffel Motoröl in jeden Zylinder. Drehen Sie die Motorwelle von Hand, um das Öl aufzubringen, und setzen Sie die Zündkerzen wieder ein.

• Schmieren Sie alle Schmiernippel, Gelenke/ Verbindungen und Achsen.

• Bewahren Sie das Gerät an einem sauberen, trockenen Ort auf und decken Sie es für zusätzlichen Schutz ab.

• Eine Abdeckung zum Schutz Ihres Geräts während Lagerung oder Transport ist bei Ihrem Händler erhältlich. Entsorgung

• Chemikalien können gefährlich sein und dürfen nicht auf dem Boden entsorgt werden. Entsorgen Sie immer alle verwendeten Chemikalien in einem Service Center oder in einer geeigneten Beseitigungsanlage.

• Wenn das Gerät abgenutzt ist, können Sie es zum Händler oder zu einer geeigneten Recyclingstelle schicken.

• Öl, Ölfilter, Kraftstoff und Akku können negative Auswirkungen auf die Umwelt haben. Befolgen Sie die örtlichen Recyclinganforderungen und geltenden Vorschriften.

• Entsorgen Sie den Akku nicht über den Hausmüll.

• Schicken Sie den Akku an eine Husqvarna- Servicewerkstatt oder entsorgen Sie ihn in einer Beseitigungsanlage für Altbatterien.

1825 - 003 - 08.02.2023Technische Daten Technische Daten TS 112 TS 114 Abmessungen Breite, ohne Mähdeck, mm 916 916 Breite, mit Mähdeck, mm 1185 1185 Höhe, mm 1100 1100 Länge, mm 1680 1680 Gewicht mit Mähdeck, mit leerem Tank,kg 182 184 Radstand, mm 1152 1152 Spurweite vorn, mm 730 730 Spurweite hinten, mm 700 700 Reifendruck, vorn, kPa/bar/PSI 150/1,5/21,76 150/1,5/21,76 Reifendruck, hinten, kPa/bar/PSI 100/1/14,5 100/1/14,5 Vorderreifen 15x6-6 15x6-6 Hinterreifen 18x8.5-8 18x8.5-8 Max. zulässiges Gefälle, Grad (°) 10 10 Max. Anhängelast bei einer Steigung von 10°, kg 100 100 Max. zulässige vertikale Kraft auf die Anhängerkupplung, N/kg 250/25 250/25 Max. zulässige horizontale Kraft auf die Anhängerkupp- lung, N/kg 250/25 250/25 Motor Marke/Modell Husqvarna/HS413AE Husqvarna/HS452AE Nennleistung des Motors, kW

Höchstdrehzahl des Motors, U/min 2800 2800 Höchstgeschwindigkeit vorwärts, km/h 9 9 Höchstgeschwindigkeit rückwärts, km/h 5 5 Kraftstoff, bleifrei, maximaler Ethanolgehalt/minimale Ok- tanzahl E10/92 E10/92 Kraftstofftankinhalt, Liter 6 6

Die Motornennleistung ist die durchschnittlich nach SAE-Standard J1349/ISO1585 gemessene Nettoleistung eines typischen Motors aus der Produktion, die (bei einer bestimmten Drehzahl) an das Motormodell abgege- ben wird. Motoren für die Massenproduktion können von diesem Wert abweichen. Die tatsächliche Ausgangs- leistung des eingebauten Motors hängt von der Betriebsdrehzahl, den Umgebungsbedingungen und anderen Werten ab. 1825 - 003 - 08.02.2023 41TS 112 TS 114 Öl Klasse SF, SH oder SJ SAE40, SAE30,

SAE10W-30, SAE10W-40

oder SAE5W-20 Klasse SF, SH oder SJ SAE40, SAE30,

SAE10W-30, SAE10W-40

oder SAE5W-20 Ölmenge mit Filter, Liter k.A. 1,2 Ölmenge ohne Filter, Liter 1,15 1,15 Anlasser Elektrischer Anlasser, 12V Elektrischer Anlasser, 12V Getriebe Marke/Modell Hydro-Getriebe, T2 Hydro-Getriebe, T2 Ölmenge, Liter 2 2 Elektrisches System Typ 12V, negativ geerdet 12V, negativ geerdet Akku 12V, 20Ah 12V, 20Ah Zündkerze HQT-9 HQT-9 Elektrodenabstand,mm/Zoll 0,6-0,8/0,024-0,032 0,6-0,8/0,024-0,032 Lampentyp 12V, 18W 12V, 18W Mähdeck Schnittbreite, mm 950 950 Schnitthöhe, 6Positionen, mm 25-100 25-100 Geräuschemissionen

Schallleistungspegel, gemessen dB(A) 96 98 Garantierte Schallleistung dB(A) 100 100 Schallpegel

Schalldruckpegel am Ohr des Bedieners, dB(A) 84 86 Vibrationspegel

Vibrationspegel am Lenkrad, m/s

4,9 5,6 Vibrationspegel am Sitz, m/s

Umweltbelastende Geräuschemissionen, gemessen als Schallleistung (L

) gemäß EG-Richtlinie 2000/14/EG.

Schalldruckpegel gemäß ENISO5395. Berichten zufolge liegt der Schalldruckpegel normalerweise bei einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 3,0 dB(A).

Vibrationspegel gemäß ENISO5395. Die für den Vibrationspegel angegebenen Werte haben eine typische statistische Ausbreitung (Standardabweichung) von 1,5 m/s

(Lenkrad) und 1,5 m/s

(Sitz). 42 1825 - 003 - 08.02.2023WARNUNG: Nur die in diesem Handbuch angegebenen Mähdecks verwenden. Durch die Verwendung eines Mähdecks, das nicht für das Gerät zugelassen ist, können Gegenstände mit hoher Geschwindigkeit herausgeschleudert werden und schwere Verletzungen verursachen. Kontrollpunkte Fluchtung Mähdeck mit Schnitthöhe in Position 1 5 - 10mm / 0,197 - 0,394Zoll Kontrolle der Schnitthöhe in Position 1 25 ± 2mm / 0,98 ± 0,079Zoll Service Service Führen Sie eine jährliche Überprüfung bei einem autorisierten Service Center durch, um sicherzustellen, dass das Gerät sicher betrieben werden kann und in der Hochsaison in optimalem Zustand ist. Der beste Zeitpunkt für eine Wartung oder Überholung des Geräts ist die Nebensaison. Geben Sie bei der Ersatzteilbestellung das Anschaffungsjahr sowie Modell, Typ und Seriennummer an. Verwenden Sie stets Originalersatzteile. 1825 - 003 - 08.02.2023 43Konformitätserklärung EU-Konformitätserklärung Wir, Husqvarna AB, SE56182 Huskvarna, SCHWEDEN, Tel. +46 36 146500, erklären in alleiniger Verantwortung, dass das Gerät Folgendem genügt: Beschreibung Aufsitzrasenmäher Marke Husqvarna Typ/Modell TS 112, TS 114 Identifizierung Seriennummer ab 2023 die folgenden EU-Richtlinien und -Verordnungen erfüllt: Richtlinie/Verordnung Beschreibung 2006/42/EG „über Maschinen“ 2014/30/EG „über elektromagnetische Verträglichkeit“ 2000/14/EG „über umweltbelastende Geräuschemissionen von zur Verwendung im Frei- en vorgesehenen Geräten und Maschinen“ 2011/65/EU „zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elekt- ro- und Elektronikgeräten“ und dass die folgenden Normen und/oder technischen Daten angewendet werden: EN ISO 5395-1:2013/ A1:2018, EN ISO 5395-3:2013/A1:2017/A2:2018, EN

ISO 14982:2009, EN IEC 63000:2018

Benannte Stelle: 0197, TÜV Rheinland LGA Products GmbH, Tillystraße 2, 90431 Nürnberg, Deutschland bestätigte die Konformität mit der Richtlinie 2000/14/EG, Konformitätsbewertungsverfahren nach: Anhang VI. Weitere Informationen zu Geräuschemissionen finden Sie unter Technische Daten auf Seite 41
