BEDIENUNGSANLEITUNG AFM5 ACE

Bedienungsanleitung - DE

Breathalyzer

Operating Manual - EN

Alcotest

Wichtige Hinweise - DE

Zur Kalibrierung

Jeder Alkoholster, der bei ACE Instruments gekauft wurde, kann auch von ACE Instruments kalibriert werden. Selfstverständlich kalibrieren wir auch Geräte, die woanders gekauft wurden, sofern diese Geräte baugleich zu den von ACE Instruments vertriebenen Geräten sind.

Sie sehen das Fälligkeitsdatum der{nachsten Kalibrierung am Kalibrier-Aufkleber auf Ihrm Alkoholtester. Wenn der Aufkleber fehl, dann sollte die Kalibrierung 6 Monate nach dem Kauf-datum erfolgen: z.B.Kaufdatum:13.05.=nachste Kalibrierung am 13.11.und danach am 13.05. des folgenden Jahres.

Sie können das Gerät zum Kalibrieren an die unter www.alkomat.net angegebene Service-Adresse senden.

Warum ist eine Kalibrierung notwendig?

Die Kalibrierung muss nicht zwingend vorgenommen werden, die Genaugkeit des integrierten Sensors nimmt jedoch ohne Kalibrierung stetig ab und zusätzlich erlischt die Garantie, wenn die Kalibrier-Intervalle nicht eingehalten werden.

Welche Faktoren die Messgenauigkeit beeinflussen

• Je später das Alkoholtestgerät verwendet wird,esto stärker verschiebt sich der Nullpunkt.
  ■ Bei hohen Alkoholkonzentrationen verschiebt sich der Nullpunkt verständrt.
  ■ Bei weniger bis gar nicht genutzten Geräten nimmt die Empfindlichkeit des Sensors ebenso ab.

ACE Instruments empfeihlt, mindestens ein Mal (1x) proWoche einen Test mit dem Alkoholtester durchzufuhren, unabhängig davon, ob man Alkohol getrunkenhat. Zum Erhalt der Messgenauigkeit sollte das Gerat außerdem regelmäßig kalibriert werden.

Bitte beachten Sie auch die verschiedene Einflussfaktoren auf das Messergebnis

Alkoholmenge
Zeitraum des Alkoholkkonsums
Geschlecht
Alter
Gewicht
Körpergroße
Trinkgewohnheit
Gesundheitlicher Zustand
Vitalität der Leber
GroBe der Lunge
Aufnahme von Nahrung während des Alkoholkonsums
Einfluss von Medikamenten

Wichtige Hinweise zur Testdurchführung und zur Selfsteinschätzung

Nach dem letzten Schluck Alkohol sollte man mindestens 15 Minuten warten, da sich noch Restalkohol in der Mundhöhle befinden kann, der das Messergebnis beeinflusst. Rauchen sollte vor einem Test ebenso vermieden werden, da Zigarettenrauch dem Sensor schadet.

Für jeder Test sollte man ein neues Mundstück verwenden – nicht nur aus hygienischen Gründen, sondern auch, weil ein bereits benutztes Mundstück das nachste Messergebnis beeinflussen kann. Im Mundstück konnte sich Restalkohol befinden, der bei einem erneuten Gebrauch desselben Mundstückkes das neue Testergebnis beeinfusst (dämit wurde z.B. bei einer nuchternen Person eventuell eine Alkoholisierung angezeigt werden).

Wenn am Display "FLOW" bzw. "FLo" angezeigt wird, dann war die abgegebene Atemprobe nicht ausreichend oder sie wurde zu früher beendet. Pusten Sie bei ihrer Atemprobe zirka 4 Sekunden konstant und am besten so, als ob Sie ohne Ton pfeifen wurden. Die Atemprobe ist beendet, sobald ein zweifacher Piepton zu horen ist.

Wenn dieselbe Person 2 Tests hintereinander ausfuhrt, dann sollente sie zwischen den beiden Tests mindestens 3 Minuten warten, da bei zu kurzer Wartezeit zu unterscheidliche Messwerte angezeigt werden konnen. Die aus der Lunge ausgeatmete Luft ist nach einem Test nicht mehr mit dem gleichen Alkoloholgehalt angereichert wie beim kurz davor durchgeführten Test. Darum wird ein sofortiger zweiter Test einen geringeren Messwert anziegen.

Alle mit diesen Alkoholsterer ermittelten Messwerte sind stets nur ein Richtwert und nicht rechtsverbindlich.

Warum die gefühlt Alkoholisierung und das Messergebnis oft nicht übereinstimmen (konnen)

Bei einem Alkoholtest gibt es sehr viele verschiedene Faktoren, die die Höhe des Messwertes beeinflussen. Dazu zahlen besoin dem Geschlecht, Alter, der Körperpergroße und dem Körpergewicht auch der Körperfettanteil sowie die Höhe des Anteils an Körperflüssigkeit.

Darüber hinaus sind auch der allgemeine physische und psychische Zustand bzw. die jeweilige Tagesverfassung zu berücksichtigten. Außer dem konnen die Art der Mahlzeiten vor dem Test (Art des Inhalts und Fülstand des Magens) und die Einnahme von Medikamenten den Messwert beeinflussen.

Zu den weiteren Einfluss-Faktoren gehoren natürlich die Getränkeart (Prozentanteil des Alkoholgehaltes im Getränk sowie dessen Kohlensäure- und Zuckergehalt), die Trinkgeschwindigkeit und die von der Testperson abhängige, individuelle Dauer in Bezug auf den Alkohol-Aufbau bzw. den Alkohol-Abbau im Körper.

Manche Menschen haben Schnell einen erhöhten Alkoholgehalt im Blut, bei anderen dauert es länger bis eine Alkoholisierung feststellbar ist. Etwa 40 - 50% des konsumierten Alkohols befinden sich innerhalb von 15 Minuten im Körper, nach 30 Minuten sind es 65% und nach spätestens 70 Minuten ist der zuvor konsu-mierte Alkohol zu 100% im Körper aufgenommen. Zu beachten ist bzw aber auch, dass manche Menschen - teils genetisch bedingt - den Alkohol- gehalt im Blut schnell wieder abbauen, wogegen andere auch nach einem längeren Zeitraum noch einen erhöhten Alkoholgehalt im Blut aufweisen.

Breathalyzer ACE AFM-5

Important Notes - EN

On the calibration

Bedienungsanleitung - DE

Autorenhaltung

Die hier enthaltenen Informationen wurden von der Handels- und Entwicklungs GmbH (ACE Instruments) gewissenhaft und unter Annahme ihrer Richtigkeit erstellt. Der Ersteller kann jedoch keine Haftung für die wie auch immer geartete Nutzung und darauf erwachsenden Konsequenzen übernehmen. Der Ersteller ist nicht für Kosten oder Ausgaben für Schäden haftbar, die aus der Nutzung der in thisem Dokument enthaltenen Informationen entstehen. Änderungen an diesen Informationen sind ohne Ankündigung vorbehalten.

Einführung

Vielen Dank für den Kauf unseres Alkoholtesters ACE AFM-5.
Dieses Gerät liefert Testergebnisse mit einer Messtoleranz von +/- 0,05‰ (Promille) beim Referenzwert von 1,00 Promille und 25°C Umgebungstemperatur. Das Gerätarf nur in Übereinstimmung mit den Anweisungen in der Bedienungsanleitung verwendet werden. Die Messeinheit‰ (Promille) = Grundeinstellung in der EU. In der „Alcofind" App kann die Messeinheit in % BAC (USA) oder in mg/L (UK) umgestellt werden.

Der ACE AFM-5 ist ein leicht bedienbares Alkoholmessgerät mit elektrochemischem Sensor, welches in Kombination mit Smartphones mit iOS- und Android-System verwendet wird (nicht mit Tablets benutzbar). Vor der Testdurchführung muss die App „Alcofind aus dem App Store (iOS) oder Google Play (Android) heruntergeladen bzw. am Smartphone installment werden.

Der ACE AFM-5 misst die Alkoholkonzentration in der Atemluft und berechnet darauf die Blutalkoholkonzentration. Die in Promille ermittelten Messergebnisse werden bei Nutzung des Alkoholtesters in Kombination mit der App auf Ihrhem Smartphone als 3-stelliger Zahlenwert mit 2 Dezimalstellen angezeigt und sind 1:1 interpretierbar (z.B. das Display zeigt den Wert 0,36 = 0,36 Promille).

Der eingebaute Sensor kann kalibriert werden. Zur Erhaltung der Messgenaigungkeit these Gerätes empfehlen wir eine regelmäßige Kalibrierung. Sie können das Gerät zum Kalibrieren an die unter www.alkomatnet angegebene Service-Adresse senden.

Alle durch these Alkoholtestgerät ermittelten Messwerte dienen stets nur als Anhaltspunkt und sind nicht rechtsverbindlich. Atemtests sollen unter Verwendung von aufsteckbaren Mundstücken durchgefuhrt werden (pro Test soll ein neuen Mundstück verwendet werden).

Der ACE AFM-5 entspricht der RICHTLINIE RED 2014/53/EU des europäischen Parliamentes und des Rates, detailierte Informationen und das Zertifikat (ausgestellt im Dezember 2017 von MiCOM Labs, Inc.: EU Notified Body Number 2280) finden Sie bei der Antikelbeschreibung auf www.alkomat.net unter „Dokumente".

Hinweis zu länderspezifischen Messeinheiten

Kunden in UK erhalten den Alkoholster mit der Grundeinstellung mg/L, Kunden in den USA mit der Grundeinstellung % BAC.itte informieren Sie sich bei Bedarf über die aktuellen länderspezifischen Alkoholgrenzen, welche zum Beispiel auf der Website des Verkehrsministeriums oder von Automobilclubs erhältlich sind.

Lieferumfang

1 Elektrochemischer Atemalkoholstener ACE AFM-5
1 AAA Batterie (1.5 V)
6 Mundstücke
1 Softtasche
1 Kurzanleitung (Deutsch & Englisch)
1 Bedienungsanleitung (Mehrsprachig)

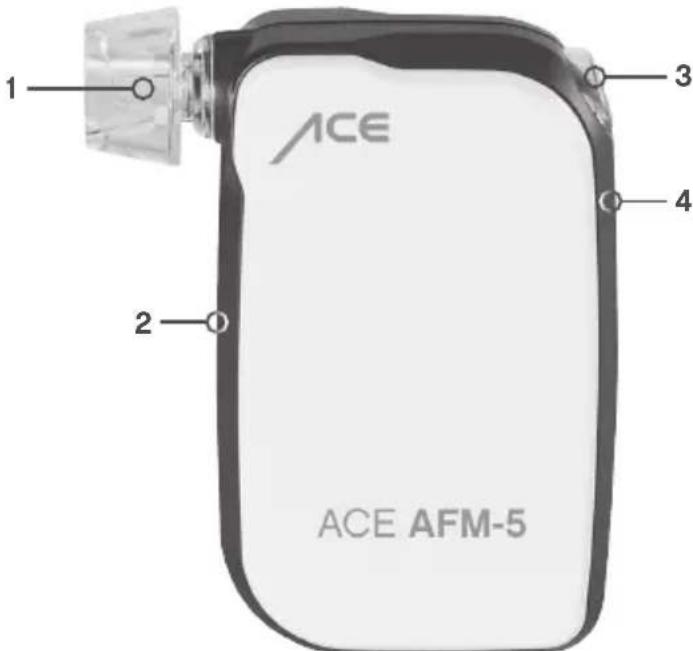

Bezeichnung der einzelnen Bestandteile

1. Mundstück und Öffnung zum Anbringen der Mundstücke
2. Startknopf (an der Geräte-Rückseite)
3. Luftauslass (immer freihalten)
4. Batteriefach-Abdeckung (an der Geräte-Rückseite)

So erhalten Sie ein möglichst genaues Ergebnis

A) Warten Sie nach dem letzten Schluck Alkohol mindestens 15 Minuten bis zum Alkoholtest. Essen, trinken und rauchen Sie während dieser Zeit nicht.
B) Offnen Sie das Gehäuse nicht.
C) Bewahren Sie den Alkoholster nicht an einem kalten oder bereits oder feuchten oder schlecht belufteten Platz auf.
D) Bewahren Sie den Alkoholster außerhalb der Reichweite von Kindern auf.
E) Führer Sie nach längerer Aufbewährungszeit drei „Einlauftests" durch, bevor Sie den eigentlichen Alkoholtest durchführren.
F) Lassen Sie den Alkoholtesteer nicht fallen.
G) Ersetzen Sie die Batterie, wenn ihre Leistung schwach ist. Verringerte Batteriekapazität führt zu falschen Testergebnissen.
H) Führn Sie keinen Test in lauten (Schallwellen storen den Sensor), zugigen oder schlecht belufteten Plätzen durch.
I) Nach einem Testergebnis von 1,00 Promille oder hoher benötigt der Sensor eine langere Erholungszeit. Warten Sie in thisem Fall mindestens drei Minuten bis zum nachsten Test.

J) Führn Sie keinen Test durch in sehr kalter, sehr heißer oder unbelüfteter, rauchiger Umgebung.
K) Bewahren Sie den Alkoholtester so auf, dass das Eindringen von Staub und Flüssigkeiten verhindert wird.
L) Pusten Sie nicht zu stark in das Gerät, dies schadet dem Sensor (vor allem, wenn durch das Pusten viel Speichel in das Gerät gelamt).

Vorbereitung fur den Test

1. Installieren Sie 1 Stück AAA-Batterie im Batteriefach. Entfern den Sie dazu den Batteriefachdeckel an der Rückseite des Gerätes vorsichtig und legen Sie 1 Stück AAA Batterie (Alkaline, 1.5 V) ein. Beachachten Sie damit die Batterie-Polarität (+/-).

1. Stecken Sie ein Mundstück auf die damitte Öffnung zum Anbringen der Mundstücke. Vergewissern Sie sich, dass das Mundstück festellt. Verwenden Sie für jeder Testperson ein neues Mundstück.

1. Laden Sie die App „Alcofind“ aus dem App Store (iOS) oder aus dem Google Play Store oder (Android) herunter. Ihr Smartphone sollen mindestens das Betriebssystem iOS 7 (Apple) oder hoher bzw. OS 4.3 (Android) oder hoher nutzen. Nach dem Herunterlagen mussen Sie das App auf ihrem Smartphone öffnen und die gewünschte Sprache auswahlen sowie die Messeinheit, dann wahren Sie OK. Sie konnen die Einstellungen später jederzeit im Appändern.

Testdurchführung mit Nutzung des Smartphone-Apps (App Modus)

A) Vergewissern Sie sich vor einem Alkoholtest, dass auf Ihr Smartphone „Bluetooth“ aktiviert ist. AnschlieBend öffnen Sie die „Alcofind“-App auf Ihr Smartphone.
B) Schalten Sie den ACE AFM-5 ein, indem Sie den Startknopf 1 Sekunde lang drucken. Es erscheint ein blaes, grunes und rotes LED-Licht am Alkoholster und der Aufwärmprozess beginnnt.

Hinweis: Wenn Sie die App nicht geöffnet haben und keine Bluetooth-Verbindung zwischen dem Alkoholster und dem Smartphone besteht, dann wechselt der ACE AFM-5 in der Aufwärmfphase automatisch in einen Modus, in welchem Sie den Alkoholster ohne App nutzen können.

C) Wenn Sie den Alkoholster (mit aktiviertem Bluetooth) in Verbindung mit ihrem Smartphone nutzen, dann blinkt nach dem Drücken des Startknopfes ein blaes Licht. Es bedeutet, dass sich der Alkoholster via Bluetooth mit ihrem Smartphone verbindet. Beim ersten Verbindungsversuch wird ein PIN-Code abgefragt, der „000000“ lautet (tippen Sie diesen in der App ein). War die Verbindung erfolgreich, so verschwindet das blaue Licht, das grüne sowie das rote Licht beginnen zu leuchten und auf dem Display Ihres Smartphones erscheint „START TEST". Sie können nun mit dem Test beginnen, indem Sie in der App auf „START TEST" tippen oder auf dem Alkoholster den Startknopf kurz drucken.

Hinweis: Wenn die App den ACE AFM-5 nicht erkennt, so erscheint eine Abfrage, ob Sie einen anderen Alkoholster verbinden oder einen neuen Verbindungsversuch starten möchten (klichen Sie für letztere Wahl auf „Cancel").

D) Wahlen Sie einen Benutzer aus. Jedes Testergebnis wird für jeder einzeln Benutzer gespeichert (entweder für Sie selbst oder für etwa andere). Die Testergebnisse werden anschließend in einer Grafik dargestellt, die über ein Icon am unteren Menu-Rand abrufbar ist.
E) In der App sehen Sie den Fortschnitt der Aufwärmfphase anhand einer kreisformigen Darstellung. Sobald der Fortschnitt die Ziffer 95 erreicht hat, atmen Sie tief ein und machen Sie sich bereit für den Alkoholtest.
F) Sobald „Puste" in der App angezeigt wird, pusten Sie 5 Sekunden lang konstant und ohne Unterbrechung in das am ACE AFM-5 angebrachte Mundstück. Sobald im Display der App die Ziffer 100 erreicht ist und beim Alkoholster ein Klick eront, ist der Test beendet. HINWEIS: Wenn die Kamerafunktion Ihres Smartphones aktiviert ist, dann erstellt die Kamera automatisch ein Bild von der Testperson, sobald der Test beendet ist.
G) Wenn die Atemprobe ausreichend war, dann erscheint „Analyse lauft" auf dem Display der App.
Hinweis 1: Wenn die Atemprobe nicht ausreichend war, dann erscheint eine Fehlermeldung am Display der App. Drucken Sie in der App auf "OK" um einen neuen Test zu starten.
Hinweis 2: In der Grafik erscheinen Tests, die ohne Nutzung der App durchgeführt wurden, mit dem Buchstaben „D".
H) Nach dem Analysevorgang wird der beim zuvor erfolgten Test ermitteltte Alkohol-Level am Display der App angezeigt. Sie können zu diesen Test-Ergebnis ein Memo hinzufugen, das später in der Grafik-Übersicht angezeigt wird und außerdem als Textnachtricht verschickt oder auf Facebook oder Twitter verfügbarlich werden kann.

I) Tippen Sie in der App auf „Neuer Test" oder „Ergebnis" oder drücken Sie auf den Startknopf des Alkoholtesters um einen weiteren Test durchzufahren (ohne einen Benutzer auswahlen zu müssen). Wenn Sie einen komplett neuen Test durchführten wollen (mit Auswahl eines anderen Benutzers), dann drücken Sie in der App auf die „Home"-Taste am unteren Rand des App-Displays.
J) Wenn Sie keinen weiteren Test durchführren und das Gerät abschalten wollen, dann drücken 2 Sekunden lang Sie den Startknopf auf dem Alkoholster, der sich anschließend abschaltet.

Hinweis: Der Alkoholsteter schaltet sich automatisch aus, wenn er 2 Minuten lang nicht genutzt wird. Wenn Sie die App schlieben, während das Smartphone noch mit dem Alkoholsteter verbunden ist, dann blinkt das blaue, das grüne und das rote Licht gleichzeitig. Drucken Sie den Startknopf am Alkoholsteter, umihn erneut zu starten.

Testdurchführung ohne Nutzung der App (Stand-alone Modus) Hinweis: Um den Stand-alone Modus zu aktivieren, müssen Sie zuerst die App auf Ihrum Smartphone aufrufen sowie den Alkoholster einschalten. Verbinden Sie dann den Alkoholster via App mit dem Smartphone und legen Sie (nach erfolglicher Verbindung) in der App mit dem Limit-Balken das Mess-Limit fest. Sobald Sie das Mess-Limit erfasst haben, drücken Sie auf die Home-Taste in Ihrer App, dadurch wird der Wert gespeichert und auf den Alkoholster übertragen. Erklärung des „Limit-Balkens": Damit bestimmen Sie, ab welchem Wert der Alkoholster ein rotes Licht anziegt und bis zu welchem Wert er ein grüne Licht anziegt. Bsp.: Der Limit Balken wurde bei 0,5 Promille festgelegt, dadurch wird bei allen Messergebnissen bis 0,49 Promille am Alkoholster ein grüne Licht angezeigt und ab 0,5 Promille ein rotes Licht. HINWEIS: Wenn die Batterieladung gering oder die Umgebungstemperatur zu hoch/niedrig ist, dann blinken das blaue, das rote und das grüne Licht gleichzeitig. Ersetzen Sie die Batterie oder gehen Sie an einen Ort, an dem die Umgebungstemperatur zwischen 5 - 40^ beträgt.

A) Schalten Sie den ACE AFM-5 ein, indem Sie den Startknopf 1 Sekunde lang drücken. Am Alkoholtester (beim Mundstückeinlass) beginnnt ein blaues, grünes und rotes LED-Licht zu leuchten. Wenn der Alkoholtester nicht mit der auf einem Smartphone installierten App verbunden wird, dann startet er automatisch im Stand-alone Modus. Der Sensor beginnnt mit der Aufwärmfphase und das blaue Licht blinkt so lange, bis diese Phase beendet ist. Bringen Sie während der Aufwärmfphase ein Mundstück am Alkoholtester an (aus Hygienegründen und für plausible Messwerte sollen für jeder Test ein neues Mundstück verwendet werden). HINWEIS: Wenn für den Alkoholtester mit dem „Limit Balken" noch kein Mess-Limit definiert wurde, dann blinken nach dem Aufwärmprozess das blaue, rote und

grüne LED Licht gleichzeitig. In diesen Fall,müssen Sie den Alkoholtester mit dem Smartphone verbinden.Öffnen Sie dazu die App auf Ihrsm Smartphone und legen Sie unter den Einstellungen den „Limit Balken" fest.
Zusatzhinweis: Wenn Sie den Alkoholster im Stand-alone Modus benutzen und darüber bei die App auf Ihr Smartphone öffnen, dann wechselt der Alkoholster automatisch in den App Modus. Wenn Sie sich im Stand-alone Modus befinden und die App während der Abgabe ihrer Atemprobe öffnen, dann wechselt der Alkoholster beim Testende in den App Modus.
B) Wenn das blaue Licht nicht mehr blinkt undstattdessen ein grüne und ein rotes Licht seitlich am Alkoholster gleichzeitig zu blinken beginnen, dann konnen Sie ihren Atemtest starten (falls Sie zu lange warten, dann beginnen das blaue, das rote und das grüne Licht gleichzeitig zu blinken und der Alkoholster schaltet sich automatisch aus). Atmen Sie tief ein und pusten Sie danach 5 Sekunden lang konstant und ohne Pause in das Mundstück in das am Alkoholster angesteckte Mundstück.
Während des Tests blinking nur mehr das blaue Licht und;zwar nur so lange, bis eine ausreichende Atemprobe abgegeben wurde. Der Atemtest tauert nur weitere Sekunden und am Ende verschwindet das blaue Licht.
C) Wenn die Atemprobe ausreichend ist, dann blinken das rote und das grüne Licht abwechselnd seitlich am Alkoholtester und kurz danach wird das Messergebnis in Form eines grünen oder roten Lichts angezeigt (dazu wird der zuvor erwähnte Limit Balken herangezogen).
Hinweis: Wenn das blaue, das grüne und das rote Licht gleichzeitig blinken, dann war die Atemprobe nicht ausreichend.
D) Drücken Sie 1x den Startknopf um einen neuen Atemtest durchführten zu konnen (so starten Sie auch nach einem erfolgreichen Atemtest einen neuen Test).
E) Um den Alkoholtester komplett auszuschalten, drucken Sie 2 Sekunden lang durchgehend den Startknopf.
Hinweis: Der Alkoholtester schaltet sich automatisch aus, wenn er 2 Minuten lang nicht genutzt wird. HINWEIS zur Anzeige des grünen bzw. roten Lichts: Es gibt insgesamt 6 Levels - 3 Levels, die nach einem Atemtest ein grüne Licht anzeigen und 3 Levels, die ein rotes Licht anzeigen. Die Anzeige ist abhängig vom festgelegten Limit Balken (siehe unter angezeigte Grafik und hier die rote Linie bei „set value").

Erklärung der Messergebnis-Anzeige

Die Zahlenwerte über MESS-LIMIT müssen zum Mess-Limit addiert werden, die Werte unter MESS-LIMIT-Balken müssen vom Mess-Limit abgezogen werden. Beispiel: Wenn Sie 0,50% als MESS-LIMIT in der App eingestellt haben und ihre aktuelle Atemprobe beträgt 0,30% , dann blinkt das grüne Licht im Abstand von 1 Sekunde.

	Alkoholisierung	Optische Warnanzeige am Gerät
Über +0,20%	Gefahr (hoch)	Das rote LED Licht blinkt im Intervall von 0,3s.
+0,20%	Gefahr (mittel)	Das rote LED Licht blinkt im Intervall von 1s.
+0,10%	Gefahr (niedrig)	Das rote LED Licht leuchtet ständig.
MESS- LIMIT*	Wenig Alkohol (niedrig)	Das grüne LED Licht blinkt im Intervall von 0,3s.
-0,10%	Wenig Alkohol (mittel)	Das grüne LED Licht blinkt im Intervall von 1s.
-0,20%	Wenig Alkohol (hoch)	Das grüne LED Licht leuchtet ständig.
Unter -0,20%

*Das voreingestellte Mess-Limit liegt bei 0,50 Promille.

Hinweis zum Messergebnis

Wenn das Mess-Limit mit dem „Limit Balken" auf 0,20 Promille gesetzt wurde, werden 2 Bestanden-Levels angezeigt und zwar der Bestanden-Level (hoch) und der Bestanden-Level (mittel). Diese beiden Levels bedeuten, dass noch keine allzu bedenkliche Alkoholisierung vorliegt. Wenn der „Limit Balken" auf 0,10 Promille gesetzt wurde, wird nur 1 Bestanden-Level angezeigt undzar der Bestanden-Level (hoch), dies bedeutet, dass die Alkoholisierung weniger bedenklich ist.

Hinweis zur Speicherung von Messergebnissen

Der AlkoholTester ACE AFM-5 speichert bis zu 30 Messergebnisse, wobei beim 31. Test das älste Messergebnis automatisch gelöscht wird. Wird der ACE AFM-5 via Bluetooth mit dem Smartphone verbunden, so werden die im Alkohol-tester gespeicherten Messergebnisse an die App geschickt und gleichzeitig werden alle am Alkoholtester gespeicherten Messergebnisse automatisch gelöscht. Die in die App über

nommenen Messergebnisse konnen über den Daten-Button im App-Menu aufgerufen und in der App-Grafik angesehen werden. In der App-Grafik werden die vom Alkoholsterer übernommenen Messergebnisse mit einem „D“ gekennzeichnet.

ACE Instruments empfehllt

■ Benutzen Sie für jeder testende Person immer ein neuen Mundstück! ACE Instruments übernimmt keine Verantwortung für jegliche Schäden, die durch den Gebrauch eines Mundstückes durch mehrere Personen und für mehrere Tests entstehen können.

■ Benützen Sie stets die hygienisch und einzeln verpackten ACE Instruments Mundstücke. Das Testgerät kommt bei jedem Testinnen und außen mit menschlichen Ausscheidungen in Kontakt (Schweiß, Speichel, Blut etc.).

■ Benützen Sie Handschuhe, wenn Sie die für einen Test verwendeten Mundstücke vom Gerät abnehmer, vor allem dann, wenn fremde Personen den Test durchgeführt haben. ACE Technik (www.acce-technik.de) führt in seinem Sortiment davon geeignete Handschuhe.

Wichtige Hinweise

■Wenn Sie etwas gegessen, Alkohol getrunken oder eine Zigarette geraucht haben, so warten Sie mindestens 20 Minuten beschvor Sie mit der Messung beginnen.
- Dieder Alkoholtherister ist ein hochwertiges und empfindliches Messgerat. Um die Messgenauigkeit des elektrochemischen Sensors aufrechtzuhalten, sollte das Gerät regelmäßig benutzt werden. Wir das Gerät über einen längeren Zeitraum nicht benutzt, so kann der Sensor austrocknen. Wir empfehlen, den Alkoholtherister mindestens 2x pro Monat für Alkoholtests zu verwenden (auch wenn Sie nichts getrunken haben).
■ Bei Messwerten unter 0,050% (ODER 0,005% BAC ODER 0,025mg/l - je nach Einstellung) wird das Testergebnis als 0,000% angezeigt. Dies geschieht deshalb, weil bei einem geringen Alkohollevel andere Substanzen in der Atemluft enthalten sein konnen, welche das Ergebnis der Atemprobe beeinflussen.
Durch Änderungen am Produkt konnen sich die beschrieben Abläufe ändern. Dies kann ohne Vorankündigung und Anpassung der Bedienungsanleitung geschehen und ist kein Grund zur Reklamation, Retoure oder Preisminderung. Es liegt in der Verantwortung des Anwenders, Abweichungen zwischen der Bedienungsanleitung und der tatsächlichen Bedienung dieser Atemalkoholtesters zu erkennen und entsprechend zu reagieren.

Nur die Verwendung von Original ACE Instruments-Mundstücken

■stellt die Genauigkeit der Messergebnisse sicher
gewährleistet 100% Hygienesicherheit
■sichert Ihnendie volle Gerätegarantie

ACE Instruments warn

Selbst wenn das Gerät Alkoholisierung im „sicheren“ Bereich anzeigt, ist dies nach dem Genuss von Alkohol kein Freibrief für das Lenken eines Fahrzeuges oder eine andere Tätigkeit, die unter Alkoholeinfluss nicht ausgeführrt werden sollente.

Kalibrierung

ACE Instruments empfeihlt die Kalibrierung des im Gerät integrierten Sensors zirka alle 12 Monate oder nach 500 Tests (je nachdem, welche Ereignis früher eintritt). Die Kalibrierung muss nicht zwingend vorgenommen werden, die Genaugigkeit des integrierten Sensors nimmt jedoch ohne Kalibrierung stetig ab und zusätzlich erlischt die Garantie für den Sensor. Sie können das Gerät zum Kalibrieren an die unter www.alkomat.net angegebene Service-Adresse senden.

Wir empfehlen die Einsendung als Paket, damit im Fall der Unauffindbarkeit der Abliefernachweis bzw. Nachforschungs-auftrag möglich ist.

Hinweise zu den Batterien

Das Gerät, auf das sich diese Bedienungsanleitung bezieht, enthalt im Auslieferungszustand 1 AAA Alkaline-Batterie. Diese Batterie ist nicht dazu bestimmt, wieder aufgeladen zu werden. Ebenso ist die Verwendung einer wiederaufladbaren Batterie im Gerät zu unterlassen, da sonst Schaden am Gerät entsteht. Ist die Batterie leer, soarf sie nicht in den Hausmull geworfen werden. Altbatterien enthalten möglicherweise Schadstoffe, die Umwelt und Gesundheit schaden können.itte geben Sie die Batterien/Akkus im Handel oder an den Recyclinghofen der Kommunen ab. Die Rückgabe ist unentgeltlich und gesetzlich vorgeschreiben.itte werfen Sie nur entladene Batterien in die aufgestelltten Behälter und kleben Si bei Lithium-Batterien die Pole ab.

Batterietausch

Zum Batterietausch schieben Sie die Batteriefach-Abdeckung an der Rückseite des Gerätes nach oben und ersetzen Sie die entladene Batterie gegen eine neue Batterie.

Achten Sie beim Einlagen der Batterie auf deren Polarityt: Der Minuspol der Batterie muss mit den Federn in der Batteriemulde Kontakt haben. Legen Sie die Batteriefach-Abdeckung anschließend auf die Geräterückseite und drücken Sie den Deckel sanft auf das Gerät bis er einrastet.

Batterierecycling ist die leichteste Umweltschutzübung der Welt. Die unter angezeigten Mülltonnen bedeuten, dass alte Batterien sowie Akkus nicht in den Hausmull geworfen werden dürfen. Sie konnen niederverwertet werden und damit halten sich wertvolle Rohstoffe wie Eisen, Zink und Nickel wiedergewinnen.

Die Abkürzungen unter den Mülltonnen stehen für

Hg: Batterie enthalt Quecksilber
Cd: Batterie enthalt Cadmium
Pb: Batterie enthalt Blei

Technische Daten*

Sensor Elektrochemischer Sensor
Genauligkeit +/-	0,050% bei 1,000% und 25°C (Promille = Grundeinstellung) ODER +/- 0,005%BAC bei 0,100% BAC und 25°C (% BAC = Messwert in den USA) ODER +/- 0,025mg/L bei 0,50mg/L und 25°C (mg/L = Messwert in UK)
Angabe des BAK (Blutalkohol-konzentration)	0,000 bis 4,000% (Promille = Grundeinstellung) In der „Alcofind" App kann die Messeinheit in %BAC (US) oder mg/L (UK) umgestellt werden.
Aufwärmzeit 15 Sekunden (bei 0,5 Promille, je higher der ermitteltere Promillewert,esto länger benötigt der Sensor zum Verdampfen des in der Atemluft gemessenen Alkolohalgetalles)
Konnektivität Bluetooth 4.0 BLE, Freqenzbereich: 2402 bis 2480 MHz, Maximale Sendeleistung: -17,2 dBm
Geräte-dimensionen	68 x 41,5 x 16,9mm (H x B x T)
Gewicht 43g (inklusive der Batterie)
Energie-versorgung	1 Stück 1.5V AAA Alkaline Batterie
Betriebs-temperatur	5°C bis 40°C
Lager-temperatur	0°C bis 40°C

Kalibrierung Alle

12 Monate oder nach 500 Tests (je nachdem, welches Ereignis früher eintritt). Sie konnen das Gerät zum Kalibrieren an die unter www.alkomat.net angegebene Service-Adresse senden.

*Die technischen Daten können bei funktionalen Verbesserungen ohne vorherige Ankündigung geändert werden.

Garantie und Haftung

Die ACE Handels- und Entwicklungs GmbH (ACE Instruments) übernimmt für das Produkt, dem diese Garantie- und Haftungserklarung beiliegt - in allen Versionen und Benennungen - eine Garantie von zwei (2) Jahren nach dem Kauf auf Material- und Verarbeitungsfehler; eine Garantie von einem (1) Jahr auf den Sensor. Diese Garantie schließt die Elektronik sowie das Gehäuse ein bzw. bezieht sich auf den Sensor ohne Probenahmekomponenten. Nicht unter die Garantie fallen Komponenten, die bei Wirksamkeit zwangslaufig zerstört werden (z. B. Sicherungen). Die Garantie gilt ab Datum der Auslieferung oder ab Datum der ersten Inbetriebnahme (der jeweils kürzere Zeitraum gilt), wenn dies in der Begleitliteratur des Produkts von ACE Instruments nicht anders angegeben ist.

Garantie- und Haftungsbeschränkung

1. Produktbeschränkung

ACE Instruments leht jegliche weitere ausdrückliche oder stillschweigend angenommene Garantie ab, einschließlich der Marktfähigkeit und Eignung für einen bestimmten Zweck. Die Garantie gilt insbesondere nicht für Kalibrierung. Nach dem Austausch des Sensors ist die Kalibrierung zwingend erforderlich.

Sind bei einem Produkt ein Sensortausch und / oder eine Kalibriierung notwendig, so erhält der Anwender ggfs. einen Kostenvoranschlag. Lehnt der Anwender den Kostenvoranschlag ab, sendet ACE Instruments das Produkt unrepairiert / unkabibriert darüber und das Produkt wird entsprechend gekennzeichnet.

Sollte das Produkt diese Gewährleistung nicht erfüllen, beschränkt sich der Anspruch des Käufers und die Pflichten von ACE Instruments ausschließlich und nach freiem Ermessen von ACE Instruments auf den Austausch oder die Reparatur der betroffenen Waren oder auf eine Erstattung des Kaufpreises für die beanstandeten Waren.

2. Anwendungsbeschränkung

ACE Instruments haftet in keinem Fall für zusätzliche Schäden, Nebenschäden oder Folgeschäden wie unter anderem entgangene Gewinne und Nutzungsausfall, die aus Verkauf, Herstellung oder Nutzung der unter dieser Haftungsauschluss verkaufen Produktie entstehen, unabhängig davon, ob diese Ansprüche aus Verträgen, Fahrlösigkeit oder anderen schuldhaften Handlungen hergeleitet werden.

Das Produkt, dem diese Garantie- und Haftungserklarung beiliegt, ganz gleich, in welcher Version und Benennung, kann insbesondere nicht rechtsverbindlich dafür herangezogen werden, um die Tauglichkeit einer Person zum Lenken eines Fahrzeugs oder zur Ausführung einer Handlung, die unter Alkoholeinfluss zu Eigen- und Fremdgefährung führt, festzustellen.

Die sorgfältige Prüfung aller Produkte bei Erhalt auf Beschädigungen, eine für die gegebene Anwendung des Käufers geeignete Kalibrierung und die bestimmungsgemäß Nutzung, Instandsetzung und Wartung gemäß den Anweisungen in der von ACE Instruments gelieferten Produktliteratur sind zwingende Voraussetzungen für diese Garantie. Instandsetzungs- oder Wartungsarbeiten durch nicht qualifiziertes Personal führen ebenso zum Erlöschen der Garantie wie die Verwendung nicht freiogegebener Verbrauchsmaterialien oder Ersatzteile. Wie bei allen technisch anspruchsvollen Produkten ist es eine grundlegende und für die Garantie von ACE Instruments zwingende Voraussetzung, dass alle Benutzer dieser Produkte mit der Verwendung, den Fähigkeiten und Beschänkungen des Produkts, wie in der betreffenden Produktliteratur beschrieben, vertraut sind.

3. Beratungsbeschränkung

Der Käfer bestätigt, dass er die beabsichtigte Verwendung und Eignung der gekauften Waren für jeglichen Verwendungs-zweck in alleiniger Verantwortung geprüft hat. Zwischen den Parteien wird ausdrücklich vereinbart, dass jegliche technische oder andere Beratung durch ACE Instruments hinsichtlich der Nutzung der Waren oder Dienstleistungen kostenlos und auf ausschließlich Risiko des Käufers geleistet wurde. Daher erwachst ACE Instruments keinerlei Verpflichtung oder Haftung aus den Empfehlungen oder deren Ergebnissen.
