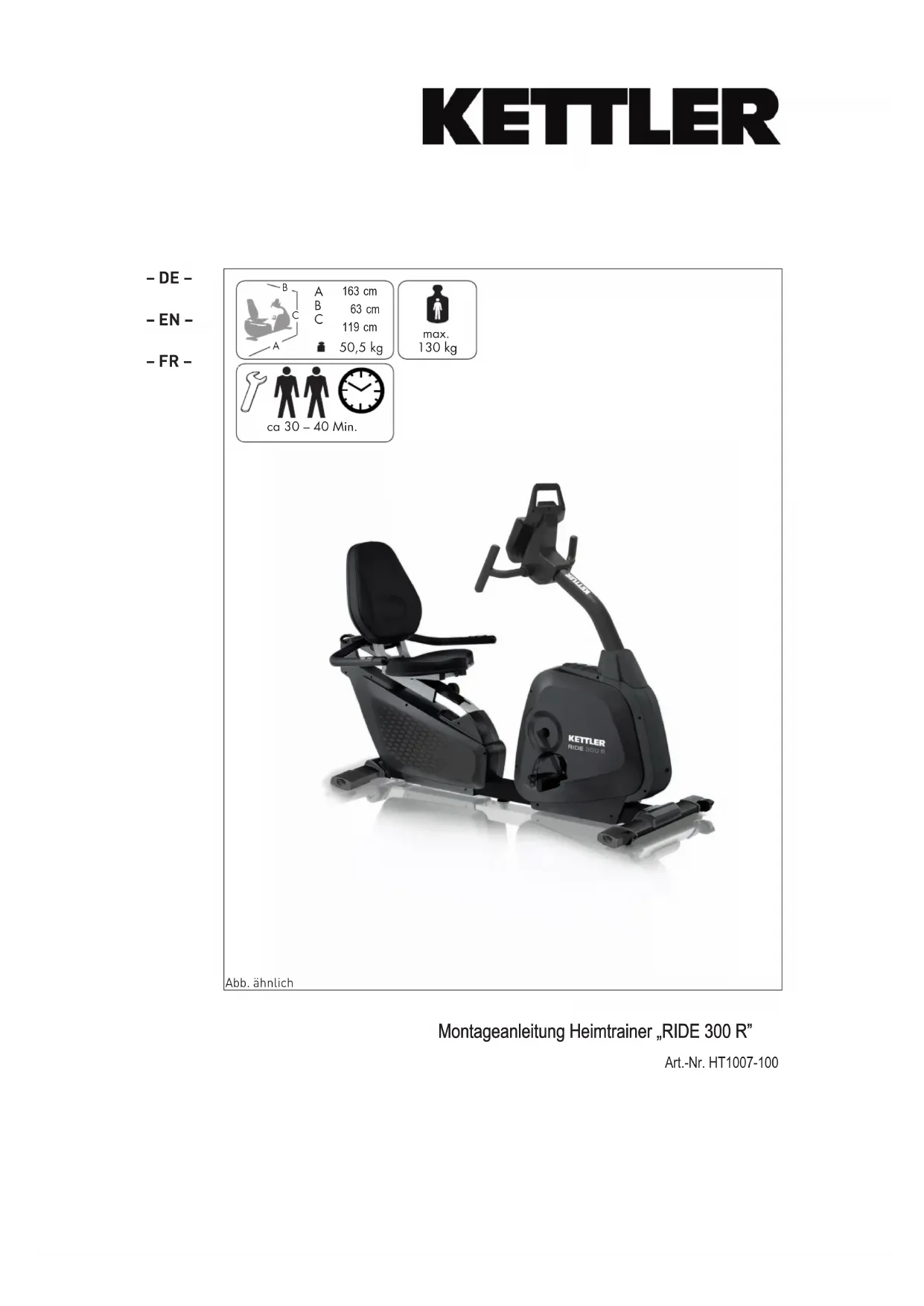

BEDIENUNGSANLEITUNG Ride 300 R KETTLER

Bite lesen Sie these Anweisung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise fur ihre Sicherheit sowie den Gebrauch und die Wartung des Gerates.

Bewahren Sie die eine Anleitung zur Information bzw. für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf.

Zu Ihrer Sicherheit

GEFAHR! Weisen Sie anwesende Personen (insbesondere Kinder) auf mögliche Gefährdungen während der Übungen hin.
GEFAHR! Halten Sie während der Montage des Produktes Kinder fern (Verschluckbahre Kleinteile).
GEFAHR! Bei allen Reparatur-, Wartungs- und Reinigungsa bei ten unbedingt den Netzadapter ziehen.
GEFAHR! Systeme der Herzfrequenzüberwachung konnen ungenau sein. Übermäßiges Trainieren kann zu einem ernsthaften gesundheitlichen Schaden oder zum Tod führen. Beenden Sie bei Schwindel- oder Schwächegefühl sofort das Training.
! W A R N U N G ！ Das Gerat dofur fur seinen bestimmungsgemäßen Zweck verwendet werden, d.h. fur das Körpertraining erwachsener Personen.
WARNING! Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch nicht bestimmungs-gemäß Gebrauch verursacht werden.
巧 W 醒 N U R I G I Beachen Sie auch unbedingt die Hinweise zur Trainingsgestaltung in der Trainingsanleitung.
WARNING! Alle elektrischen Geräte senden beim Betrieb elektronische Strahlung aus. Achten Sie darauf, besonderss strahlungsintensive Geräte (z. B. Handys) nicht in direkter Höhe des Cockpits oder der Steuerungselektronik abzustellen, da sonst Anzeigewerte verfülltscht werden konnten (z. B. Pulsmessung).
!WARNUNG! Achten Sie unbedingt daraufuf, daß das Elektrokabel nicht eingeklemmt oder zur „Stolperfälle" wird.
WARNING! Das Trainingsgerät ist ausschließlich für den Heimgebrauch bestimmt.
- Das Gerät besteht eine Netzspannung von 230 V, 50 Hz. Verbinden Sie das Netzkabel mit einer Schutzkontakt-Steckdose.
- Das Trainingsgerätarf nur mit der von Kettler mitgelieferten Spannungsvorsorgung benutzt werden.
- Verwenden Sie keine Mehrfachsteckdosen zum Anschluß! Bei Verwendung eines Verlängerungskabels muß diesen den VDE-Richtlinien entsprechend.
- Ziehen Sie bei längerem Nichtgebrauch den Netzstecker des Gerätes aus der Steckdose.
- Sie trainieren mit einem Gerät, das sicherheitstechnisch nach neuesten Erkenntnissen konstruiert wurde. Mögliche Gefahrenstellen, die Verletzungen verursachen können, sind bestmöglich vermieden und abgeschichert.
- Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, usw.) können Gefahren für den Benutzer entstehen.
- Beschädigte Bauteile können ihre Sicherheit und die Lebensdauer des Gerätes beeinträchtigen. Entziehen Sie deshalb das Gerät bis zur Instandsetzung sofort der Benutzung und verwenden Sie im Bedarfsmal nur Original KETTLER-Ersatzteile.

Zur Handhabung

VORSICHT! Eine Verwendung des Gerätes in direkter Naze von Feuchträumen ist wegen der damit verbundenen Rostbildung nicht zu empfehlen.

Achten Sie auch darauf, dass keine Flüssigkeiten (Getrände, Schweiss, usw.) auf Teile des Gerätes gelangen. Dies konnte zu Korrosionen führen.

• Führn Sie ca. alle 1 bis 2 Monate eine Kontrolle aller Geräteile, insbesondere der Schrauben und Muttern durch. Dies gilt insbesondere für die Sattel- und Griffbügelbefestigung.
• Um das konstruktiv vorgegebene Sicherheitsniveau diesen Gerätes langfristig garantieren zu können, sollen das Gerät regelmäßig vom Spezialisten (Fachhandel) geprüft und gewartet werden (einal mal im Jahr).
• Lassen Sie vor Aufnahme des Trainings durch ihren Hausarzt klären, ob Sie gesundheitlich für das Training mit thisem Gerät geeignet sind. Der arztliche Befund sollte Grundlage für den Aufbau Ihr's Trainingsprogrammes sein. Falsches oder übermäßiges Training kann zu Gesundheitsschäden führen.
• Alle hier nicht beschrieben Eingriffe / Manipulationen am Gerät können eine Beschädigung hervorrufen oder auch eine Gefährung der Person bedeuten. Weitergehende Eingriffe sind nur vom KETTLER-Service oder von KETTLER geschultem Fachpersonal zulässig.
• Unsere Produkte unterliegen einer ständigen, innovativen Qualitätssicherung. Daraus resultierende, technische Änderungen behalten wir uns vor.
• Im Zweifelsfall und bei Fragen wenden Sie sichitte an ihren Fachhändler.

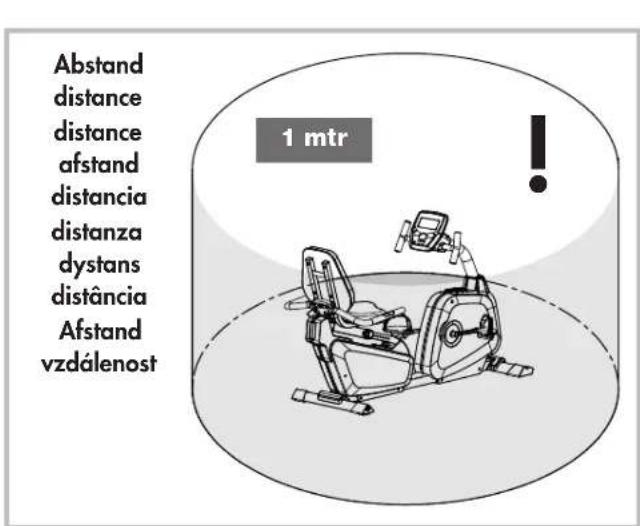

• Der Standort des Geräts muß so gewählt werden, daß ausreichende Sicherheitsabstände zu Hindernissen gewährleistet sind. In unmittelbarer Höhe von Hauptlaufrichtungen (Wege, Tore, Durchgänge) sollen das Aufstellen unterbleiben. Der Sicherheitsstand muss umlaufend mindestens 1 mtr. größer als der Übungsbereich sein.

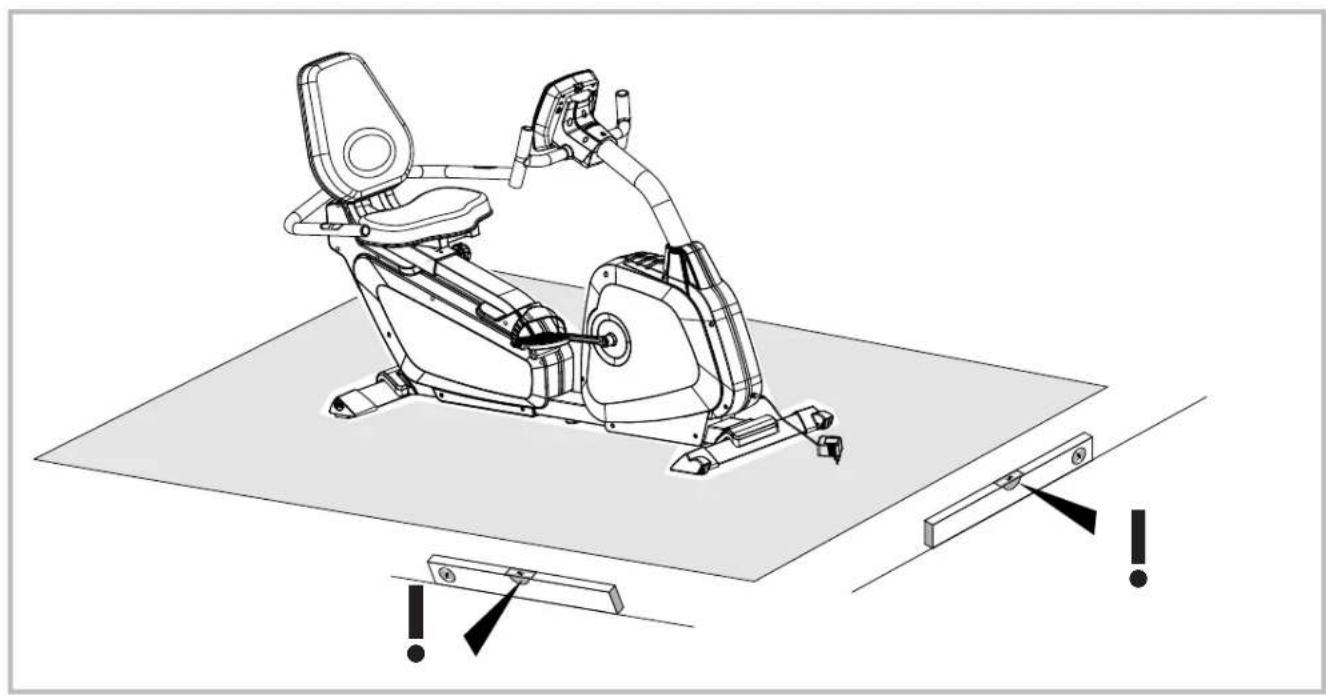

• Das Trainingsgerät muss auf einem waagerechten und standischeren Untergrund aufgestellt werden.

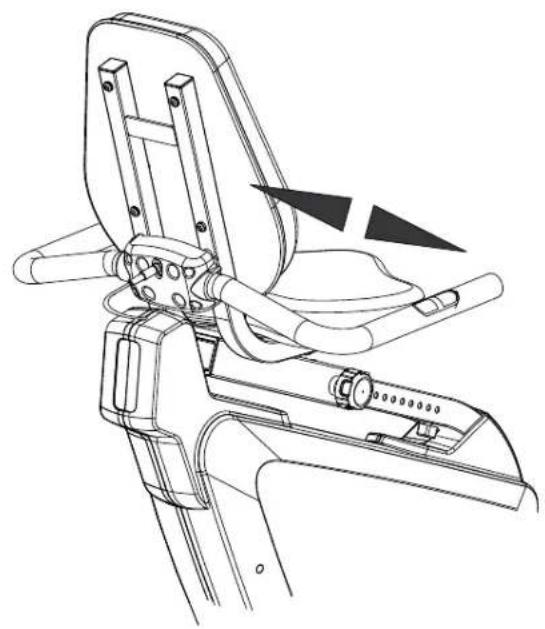

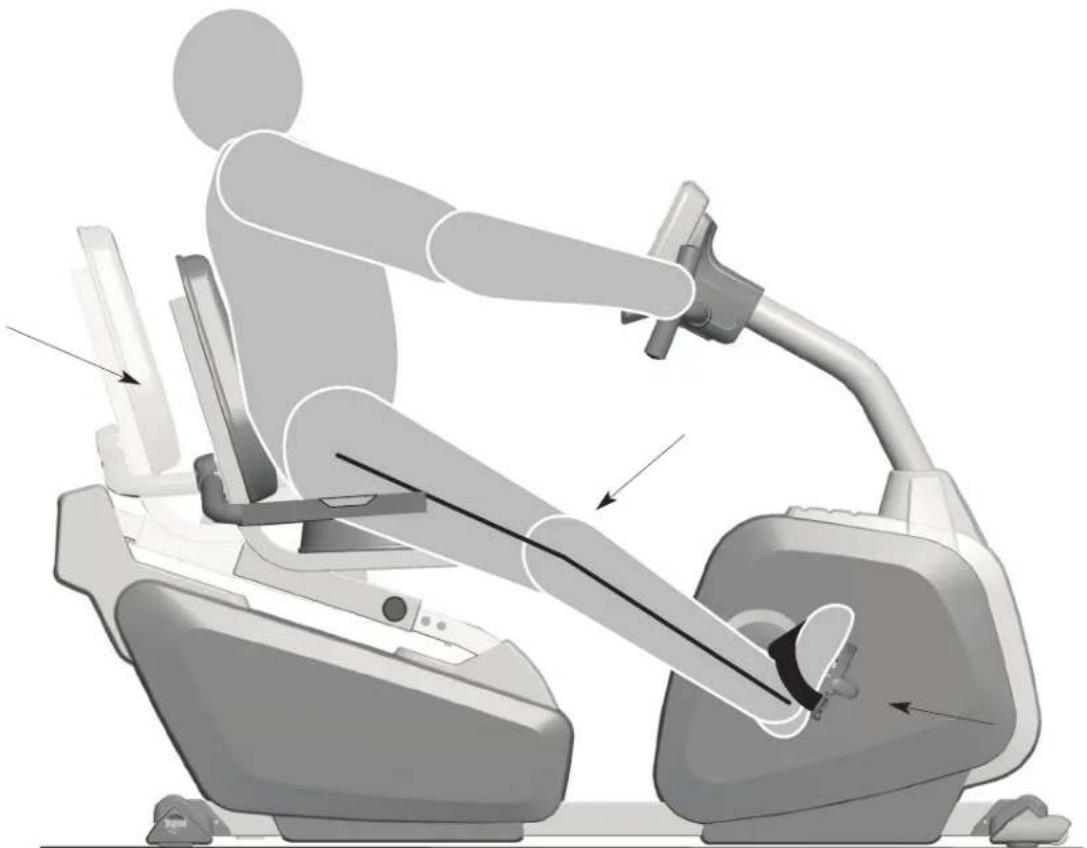

  -itte stellen Sie den Lenker und den Sattel so ein, dass Sie die für ihre individuelle KörpergroBe komfortable Trainingsposition finden.
• Achten Sie bei der Montage des Produktes auf die empfohlenen Drehmomentangaben (M = xxNm)
• Der Heimtrainer entspricht der DIN EN 20957-1/DIN EN 20957-5, Klasse HB. Er ist dementsprechend nicht für dentherapeutischen Einsatz geeignet. Beachten Sie, dass Trainingsgeräte der Klassen B und C nicht für hohe Genauigkeit geeignet sind.

• Das Gerätarf von Kinder ab 14 Jahren oder äther oder von Personen mit reduzierten physikalischen oder mentalen Problemen nur nach eingehender Unterweisung in der Benutzung und Sicherheit benutzt werden. Kinder sollen nicht mit dem Gerät speien. Reinigung und Wartungarf nicht von Kindern durchgeführt werden.

• Stellen Sie sichere, daß der Trainingsbetrieb nicht vor der ortungsgemäßen Ausführung und Überprüfung der Montage auf-genommen wird.

• Machen Sie sich vor dem ersten Training mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut.

• Das Trainingsgerät ist für Erwachsene konzipiert und keinesfalls als Kinderspielgerät geeignet. Bedenken Sie, dass durch das natür-liche Spielbedürfnis und Temperament von Kindern oft unvor-hergesehene Situationen entstehen können, die eine Verant-wortung seitens des Herstellers ausschreiben. Wenn Sie Kinder dennoch an das Gerät setzen, sind diese auf die richtige Benutzung hinzuweisen und zu beaufsichtigen.

• Ein eventuell auftretendes leises, bauartbedingtes Geräusch beim Auslauf der Schwungmasse hat keine Auswirkung auf die Funktion des Gerätes. Eventuell auftretende Geräische beim Rückwärts-treten der Pedalarme sind technisch bedingt und ebenfalls absolut unbedenklich.

Montagehinweise

GEFAHR! Sorgen Sie für eine gefahrenfreie Arbeitumgebung, lessen Sie z. B. kein Werkzeug umherliegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgegeben konnen. Bei Folien/Kunststoffüten für Kinder Erstickungsgefahr!
-itte prifen Sie, ob alle zum Lieferumfang gehorenden Teile vorhanden sind (s. Checklste) und ob Transportschaden vorliegen. Sollte es Anlauf für Beanstandungen geben, wenden Sie sichitte an ihren Fachhändler.

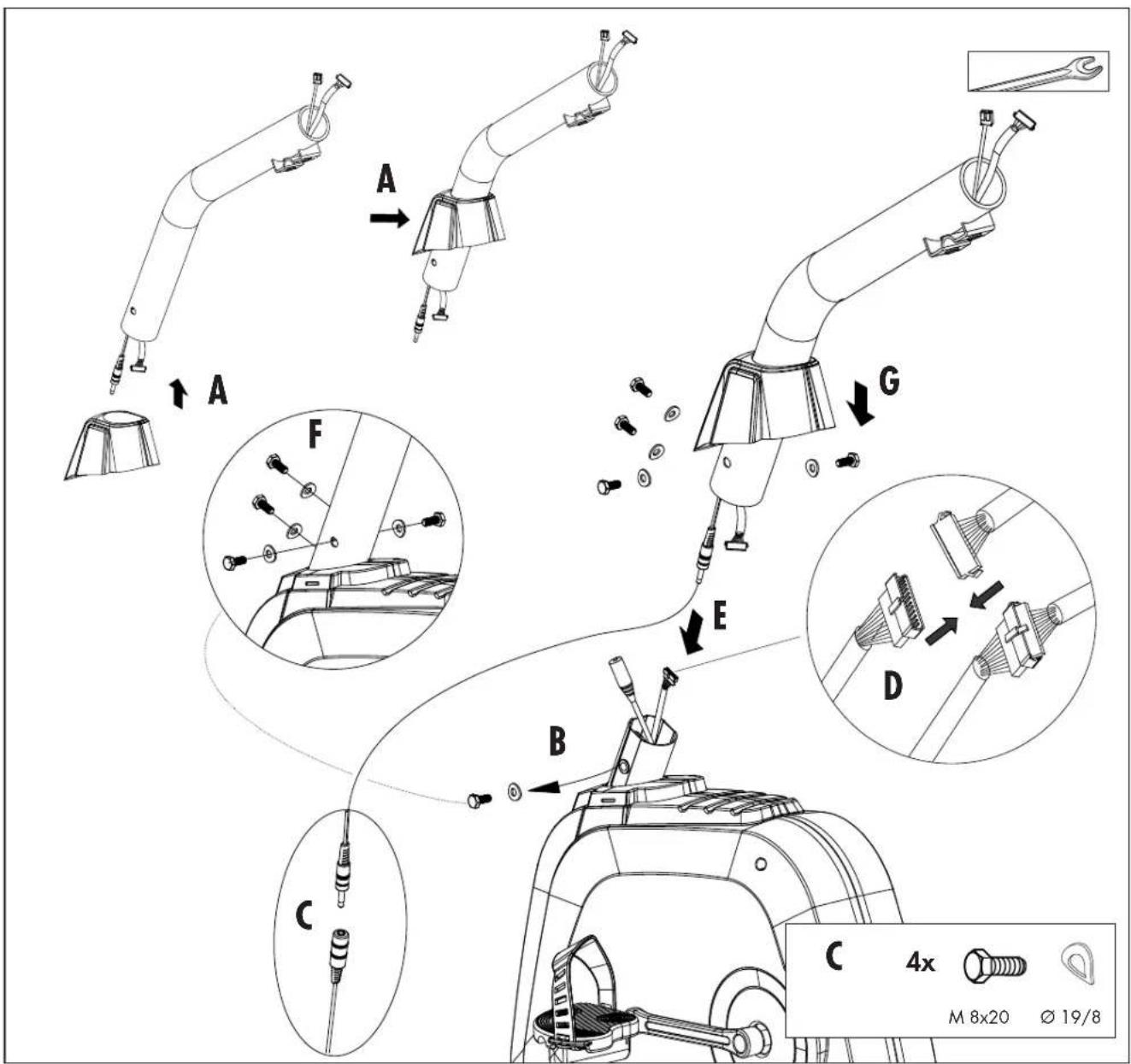

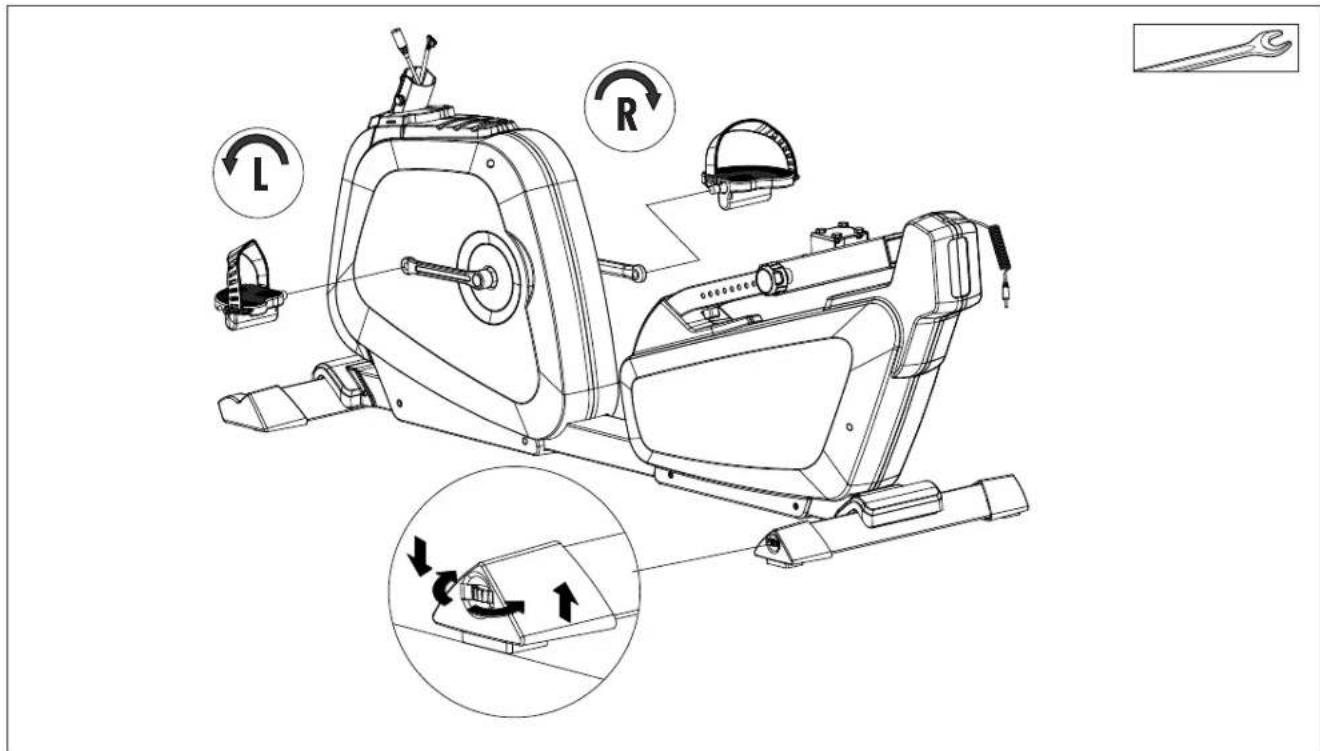

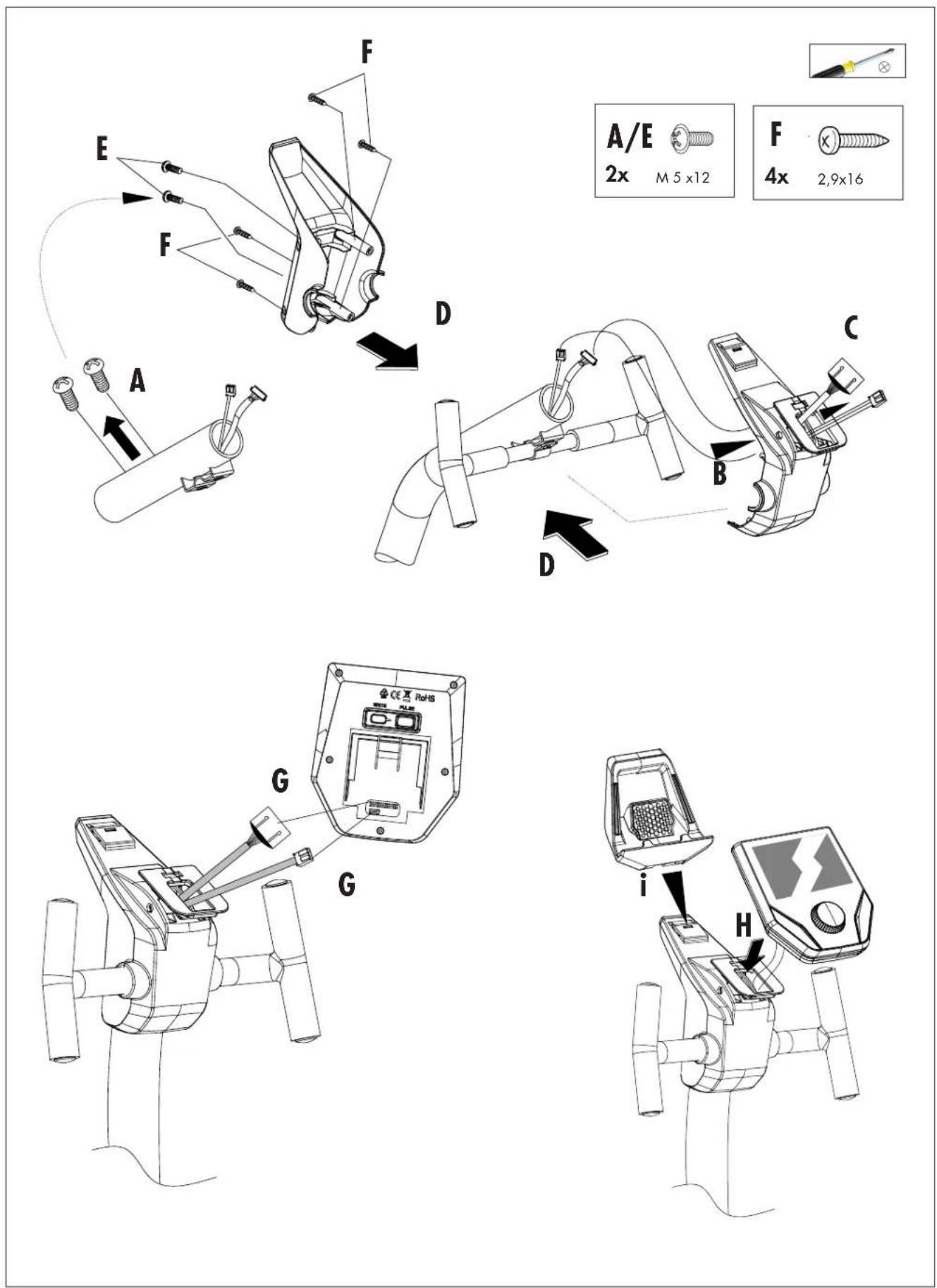

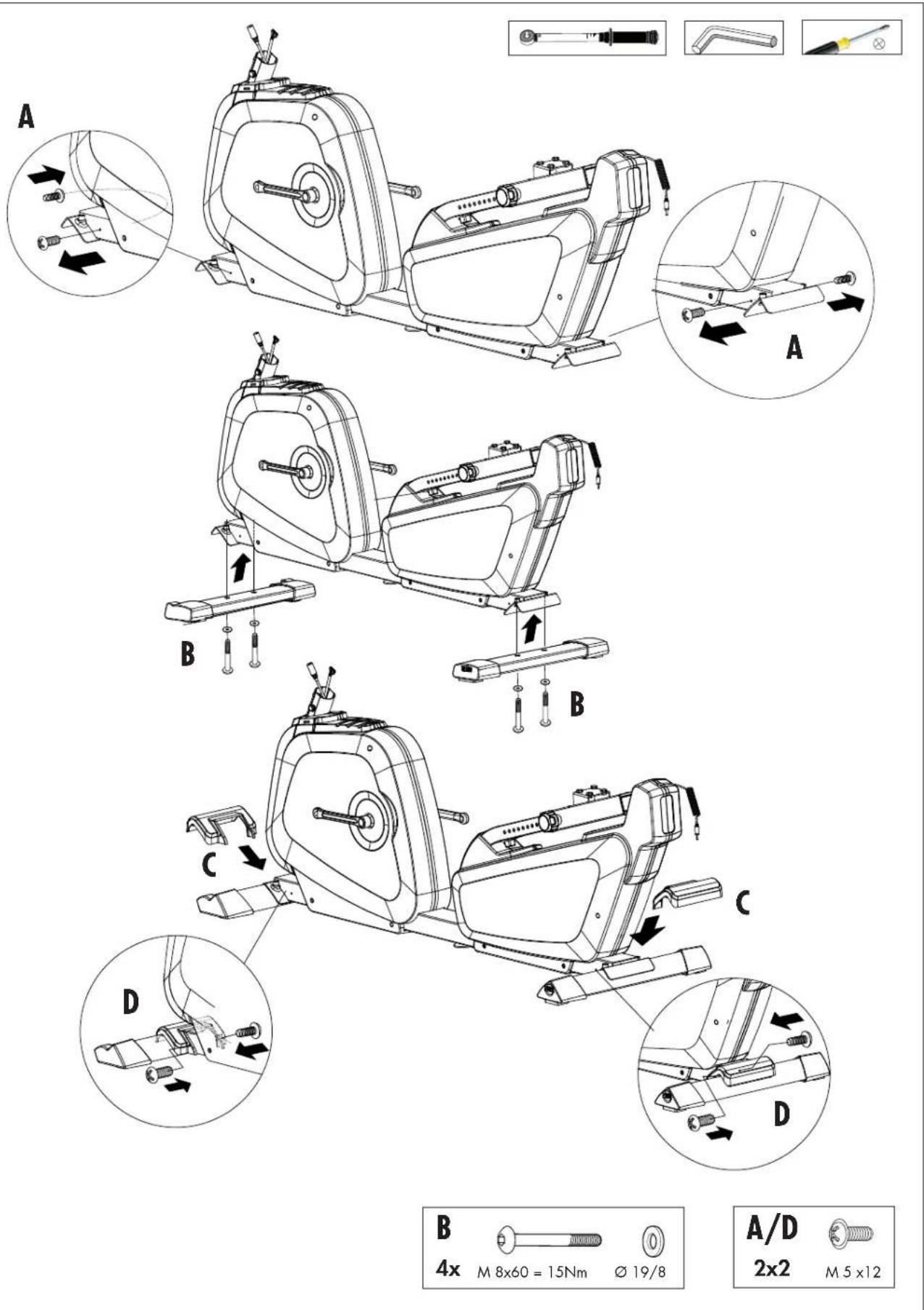

- Sehen Sie sich die Zeichnungen in Ruhe an, und montieren Sie das Gerät entsprechend der Bilderfolge. Innerhalb der einzelnen Abbildungen ist der Montageablauf durch Großbuchstaben vorgegeben.
Die Montage des Gerätes muß sorgfältig und von einer erwach-senen Person vorgenommen werden. Nehmen Sie im Zwei-felsfall die Hilfe einer weiteren, technisch begaben Person in Anspruch.
- Beachten Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verlet

Ersatzteilbestellung Seite 16-17

Geben Sie bei Ersatzteilbestellungenitte die vollständige Artikelnummer, die Ersatzteilnummer, die benötigte Stückzahl und die Seriennummer des Gerätes (siehe Handhabung) an.

Bestellbeispel: Art.-Nr. 1007-100/ Ersatzleil-Nr. 68009222 / 1 Stück / Serien-Nr.:

www.kettlersport.com

Entsorgungshinweis

KETTLER-Produkte sind recyclebar. Führn Sie das Gerät am Ende der Nutzungsdauer einer sachgerechten Entsorgung zu (ortliche Sam-melstelle).

• Das Gerät verfügbar über ein magnetisches Bremssystem. Das Bremssystem ist einstellbar.
• Bei dem Heimtrainer handelt es sich um ein drehzahlunabhängig arbeitendes Trainingsgerät.
• Es ist darauf zu achten, dass niemals Flüssigkeit in das Geräte -innere oder in die Elektronik des Gerätes gelangt. Dies gilt auch für Körperschweiß!
• Kontrollieren Sie vor jeder Benutzung immer alle Schraub- und Steckverbindungen sowie die jeweiligen Sicherungseinrichtungen auf ihren korrekten Sitz.
• Tragen Sie bei der Benutzung geeignetes Schuhwerk (Sportschuhe).
• Während des Trainings darf sich niemand im Bewegungsbereich der trainierenden Person befinden.
• Das Trainingsgerät ist nur für den Gebrauch in Innenräumen bestimmt.

zungsgefahr besteht. Gehen Sie daher sorgfältig und unsichtig bei der Montage des Gerätes vor!

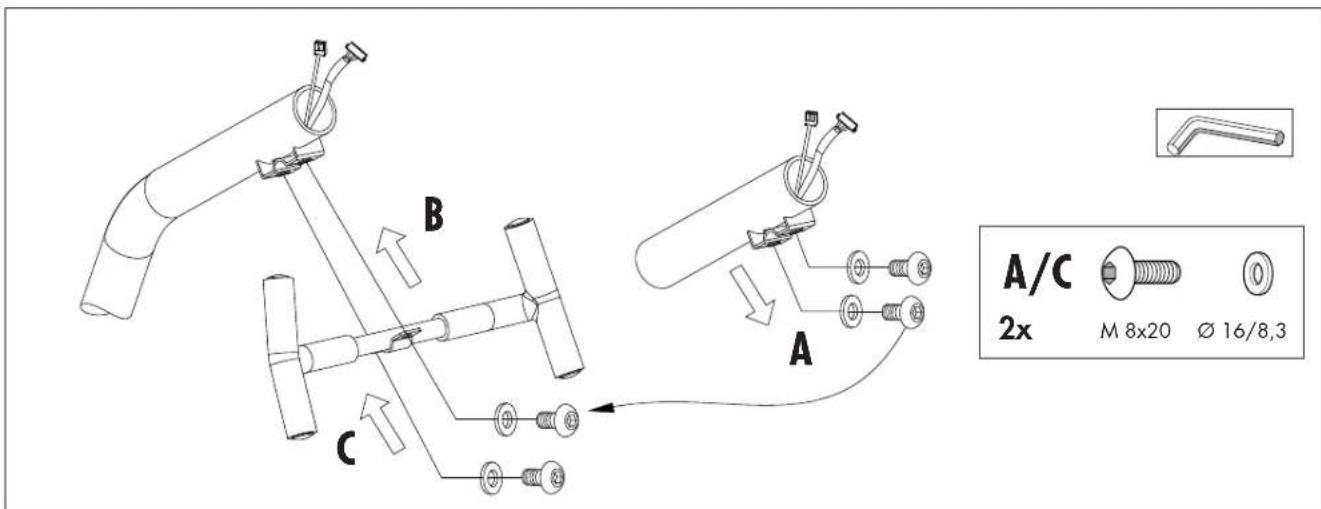

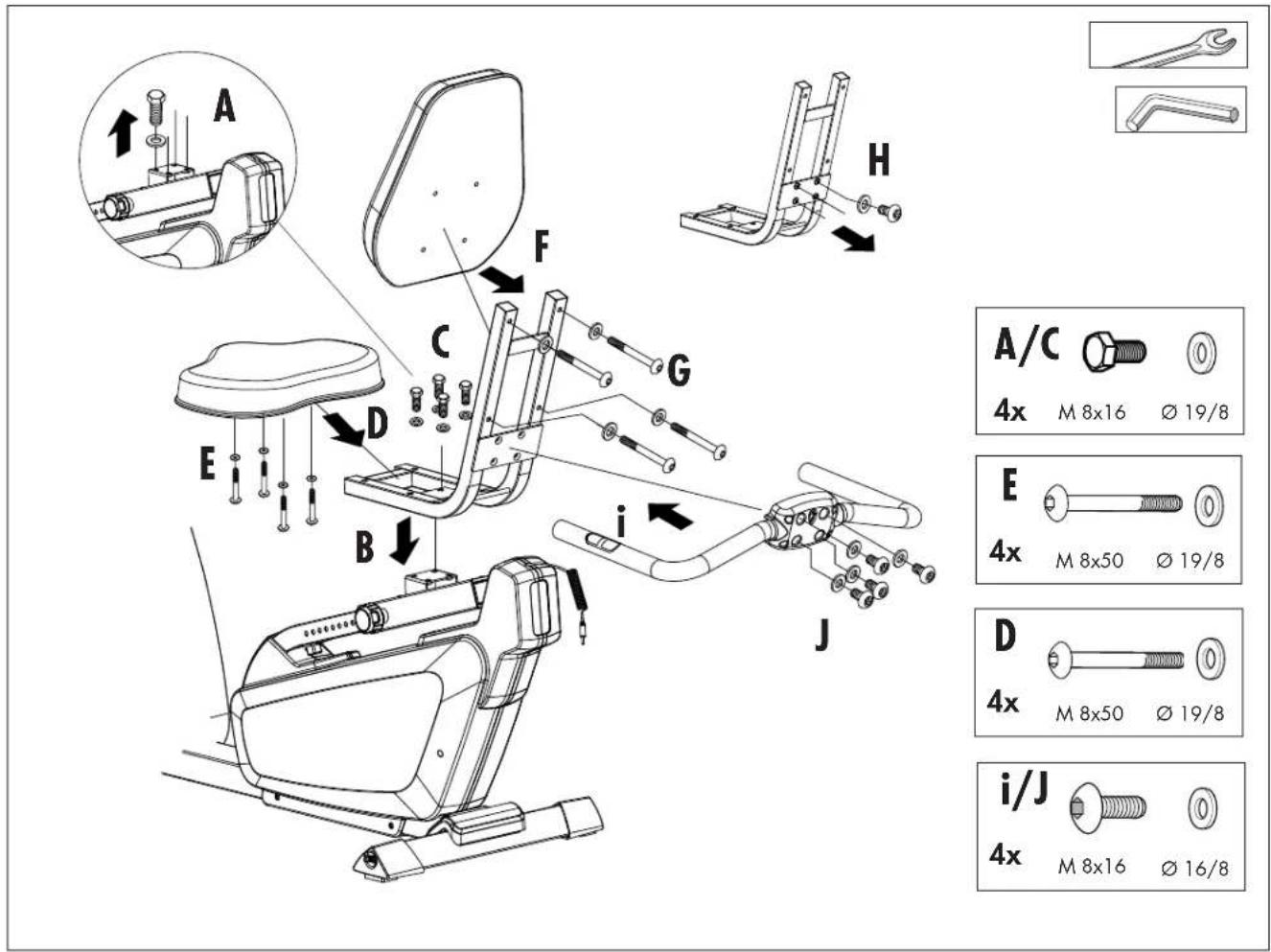

• Das für einen Montageschrift notwendige Verschraubungsmaterial ist in der dazugehörigen Bildleiste dargestellt. Setzen Sie das Verschraubungsmaterial exakt entsprechend der Abbildungen ein.
  -itte verschrauben Sie zunachst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Drehen Sie die selbstsichernden Muttern bis zum spürbaren Widerstand zuerst mit der Hand auf, anschließendziehen Sie sie gegen den Widerstand (Klemm-sicherung) mit einem Schraubenschluss richtig fest. Kon-trolieren Sie alle Schraubverbindungen nach dem Montageschrift auf festen Sitz. Achtung: wieder geloste Sicherheitsmuttern werden unbrauchbar (Zerstorung der Klemmsicherung) und sind durch Neue zu ersetzen.
• Aus fertigungstechnischen Gründen behalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.
• These Anleitung kann auch unter www.kettlersport.com herunterge-laden werden.

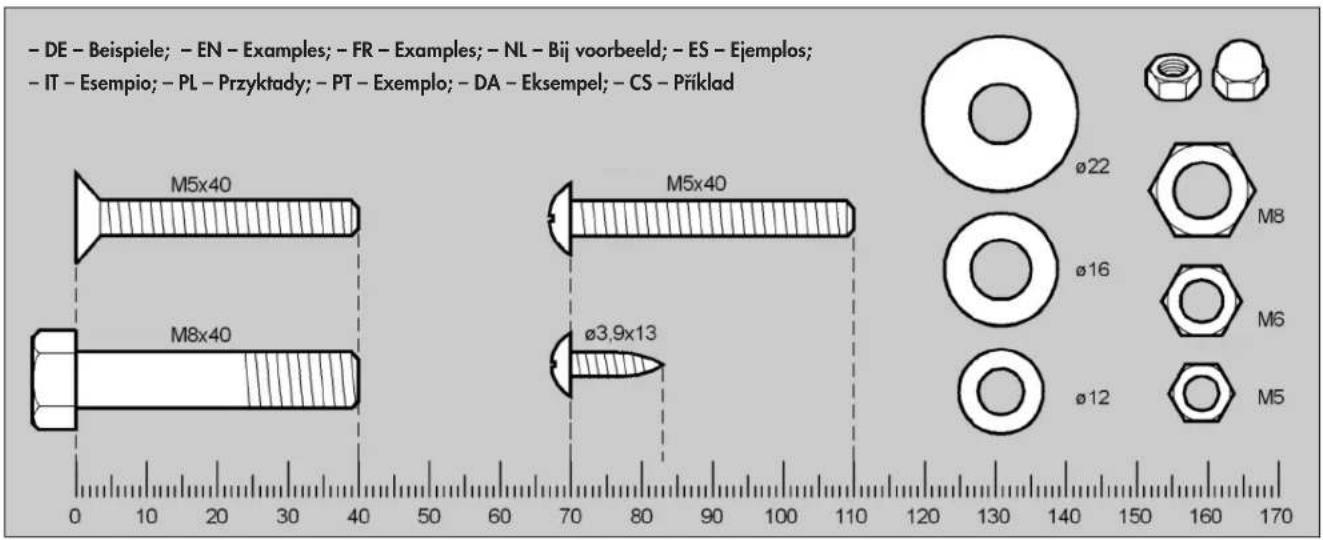

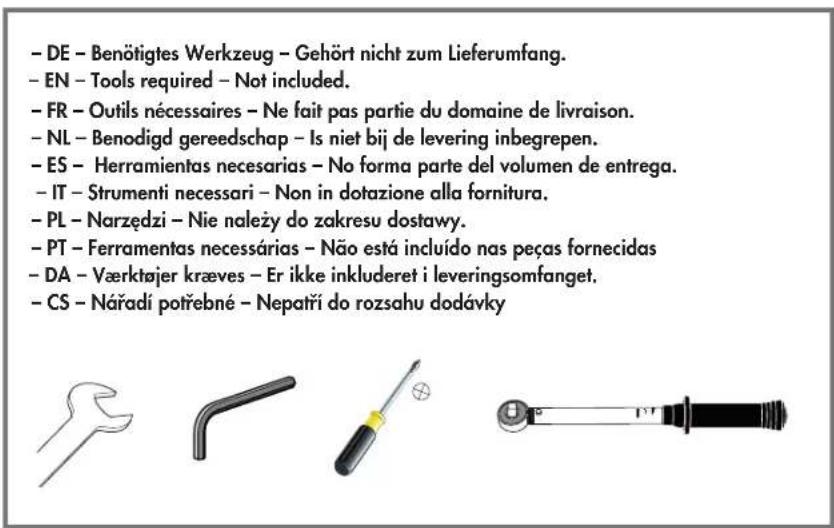

Messhilfe fur Verschraubungsmaterial

• EN - Measuring help for screw connections
• PL-Wzornik do poteczne robowych
  -FR-Gabarit pour système de serrage
• PT - Auxiliar de medicacao para materiais de aparafusamento
• NL - Meethulp voor schroefmaterialiaal
  DA-Hjaelp til maling of skruer
  -ES-Ayuda para la medicacion del material de atornilladura
  CS-Merici pomucka pro material k prirosrobovani
• IT - Misura per materiale di avvitamento

Checkliste (Packungsinhalt)

• EN-Checklist (contents of packaging)
  -FR-Checklist (contenu du paquet)

4x M8x20 /ø19x8 4x M8x20 /ø19x8 2x M5x12 2x M5x12	Stck. 1
	1
	1
	1
4x M8x16 /ø16x8	1
	1
2x M5x12 2x M8x16 /ø16x8	1

	1
	1
	1
	1
	1

Pos. 43

	M 8 x 60	4
	M 8x50	8
	∅ 19/8	12
	2,9x16	4

2
3

4
5

6

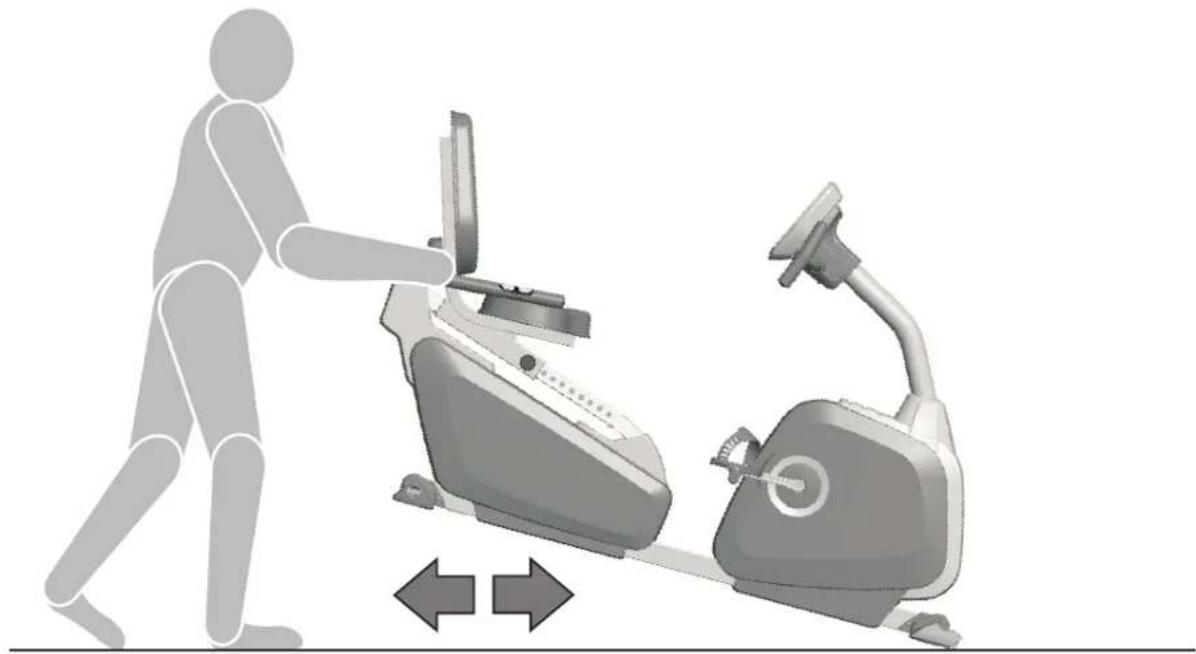

-GB-Handling
-FR-Indication relative a la manipulation

Ersatzteilbestellung

• EN - Spare parts order
  -FR-Commandede pièces de rechange

HT 1007-100 RIDE 300R
①	1x	68001677 X
③	1x 68009200
④	1x 68001678
⑤	1x	68001679 X
⑥	1x	68001663 X
⑦	1x	68009204 X
⑧	1x 68009451
⑨	1x	68009206 X
⑩	1x 68009016
⑪	1x	68009207 X
⑫	1x 68001673
⑬	1x 68009369
⑭	1x 68009209
⑮	1x 68001674
⑯	4x 68009211
⑰	1x 68009212
⑱	1x 68001664
⑲	1x 68009226
⑳	1x 68001675
㉑	1x 68001676
㉒	1x 68001665
㉓	1x 68001666

HT 1007-100 RIDE 300R
241x68001667
251x68009371
261x68001668
272x68001669
291x68009213
301x	68009457 X
311x68009458
321x68009058
331x	68009139 X
341x68009216
351x	68009217 X
361x68009218
371x68009459
381x68001670
391x68001671
401x	68009222 X
411x68009223
421x68009376
431x	68001672 X
441x68009770
451x68009756

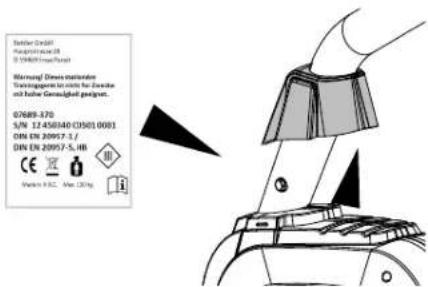

• DE-Beispiel Typenschild - Seriennummer
• EN-Example Type b bel - Serial number
  -FR-Example Plaque signalétique -Numero de série

• DE - Farbliche Abweichungen bei Nachbestellungen sind möglich und stellen keinen Reklamationsgrund dar. Die mit X gekennzeichneten Bauteile sind als Ersatzteile lagermässig verfügbar
• EN - Colours may vary with repeat orders and this does not constitute grounds for complaint. The components marked with X are available from stock as spare parts.
• FR - Des écarts de coloris sont possibles lors de commandes ultérieures et ne sont pas motif à réclamation. Composants marqués d'un X sont disponibles en pieces détachées sur stock.
