436LiB - Laubbläser HUSQVARNA - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Laubbläser
Marke	Husqvarna
Modell	436LiB
Stromversorgung	Lithium-Ionen-Akku 36 V (BLi150)
Motortyp	Bürstenlos (BLDC) 36 V
Gewicht ohne Akku	2,4 kg
Gewicht mit Akku	3,7 kg
Laufzeit (Akku BLi150)	Bis zu 26 min
Luftdurchsatz (Standarddüse)	11,0 m³/s
Maximale Luftgeschwindigkeit	47 m/s
Garantierter Schallleistungspegel	96 dB(A)
Schalldruckpegel	81 dB(A)
Vibrationspegel (Griff)	0,7 m/s²
Hauptfunktionen	Variable Drehzahlregelung, Boost-Funktion (temporäre Überboost 5 s), Akkuladeanzeige, automatische Abschaltung bei Überhitzung
Sicherheit	Ein-/Ausschalter, Akkuverriegelung, Sicherheitsabstand 15 m, Gehör- und Augenschutz empfohlen
Wartung und Reinigung	Außenreinigung mit trockenem Tuch, regelmäßige Überprüfung der Schrauben, Inspektion von Akku und Ladegerät
Ersatzteile und Reparierbarkeit	Ausschließlich Original-Husqvarna-Teile verwenden; Wartung und Reparatur durch Fachwerkstatt
Allgemeine Informationen	Entspricht den EG-Richtlinien 2006/42/EG, 2004/108/EG, 2000/14/EG

Häufig gestellte Fragen - 436LiB HUSQVARNA

Wie starte ich den Husqvarna 436LiB Laubbläser?

Stellen Sie sicher, dass der Akku vollständig geladen ist, und setzen Sie ihn bis zum Einrasten in das Gerät ein. Drücken Sie den Ein-/Ausschalter länger als eine Sekunde, bis die grüne LED leuchtet. Verwenden Sie den Leistungsauslöser, um die Geschwindigkeit zu steuern.

Welcher Akku wird für den 436LiB verwendet?

Verwenden Sie ausschließlich Original-Husqvarna-Akkus, vorzugsweise den Akku BLi150 (standardmäßig im Lieferumfang enthalten). Die BLi-Akkus sind softwarecodiert und mit diesem Modell kompatibel.

Wie lade ich den Akku?

Schließen Sie das Husqvarna QC-Ladegerät an eine geeignete Steckdose an. Setzen Sie den Akku in das Ladegerät ein. Die grüne LED blinkt während des Ladevorgangs und leuchtet dauerhaft, wenn der Akku voll ist. Laden Sie nicht im Freien oder bei Nässe.

Welcher Sicherheitsabstand ist einzuhalten?

Halten Sie einen Abstand von mindestens 15 Metern zwischen dem Bediener und anderen Personen oder Tieren ein. Wenn mehrere Benutzer im selben Bereich arbeiten, beträgt der Mindestsicherheitsabstand ebenfalls 15 Meter.

Wie verwende ich die Boost-Funktion?

Drücken Sie die Boost-Taste auf der Tastatur, um den Luftstrom für maximal 5 Sekunden vorübergehend zu erhöhen. Diese Funktion eignet sich zum Lösen festsitzender Blätter oder für einen kurzzeitigen Leistungsschub.

Was tun, wenn das Gerät überhitzt?

Wenn die rote Warnleuchte blinkt, ist das Gerät zu heiß und schaltet sich automatisch ab. Lassen Sie es auf normale Temperatur abkühlen, bevor Sie es wieder verwenden. Vermeiden Sie Arbeiten bei extremen Temperaturen.

Wie reinige ich den Laubbläser?

Reinigen Sie nach dem Gebrauch die Außenseite des Geräts mit einem trockenen, sauberen Tuch. Verwenden Sie niemals Wasser. Reinigen Sie die Akkukontakte mit Druckluft oder einer weichen Bürste.

Wie lagere ich Akku und Ladegerät?

Lagern Sie Akku und Ladegerät an einem trockenen, frost- und feuchtigkeitsgeschützten Ort bei einer Temperatur zwischen 5 °C und 45 °C. Entfernen Sie den Akku stets vom Gerät, wenn Sie es lagern.

Welche Schutzausrüstung ist zu tragen?

Tragen Sie stets zugelassenen Gehörschutz, eine Schutzbrille und in staubiger Umgebung eine Atemschutzmaske. Verwenden Sie strapazierfähige Kleidung, Handschuhe und vermeiden Sie lose Kleidung.

Was tun, wenn das Gerät nicht startet?

Überprüfen Sie zuerst den Ladezustand des Akkus. Wenn die grüne LED blinkt, ist der Akku schwach: Laden Sie ihn auf. Wenn die Fehler-LED blinkt, lassen Sie den Leistungsauslöser los und schalten Sie das Gerät wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an eine Fachwerkstatt.

BEDIENUNGSANLEITUNG 436LiB HUSQVARNA

Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät

benutzen.

Übersetzung der originalen schwedischen Bedienungsanleitung.

WARNUNG! Der Laubbläser kann gefährlich sein! Bei nachlässiger oder nicht ordnungsgemäßer Bedienung kann es zu schweren oder sogar tödlichen Verletzungen des Anwenders oder anderer Personen kommen. Es ist überaus wichtig, dass Sie den Inhalt der Bedienungsanleitung lesen und verstehen. Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Benutzen Sie immer:

Einen zugelassenen Gehörschutz und zugelassenen Augenschutz.

Bei staubigen Arbeitsbedingungen ist ein Atemschutz zu tragen.

Dieses Produkt stimmt mit den geltenden CE-Richtlinien überein.

Der Bediener des Laubbläsers hat darauf zu sorgen, dass Menschen und Tiere einen Abstand von mindestens 15 m halten. Wenn mehrere Bediener im selben Nahbereich arbeiten, muss der Sicherheitsabstand mindestens 15 m betragen.

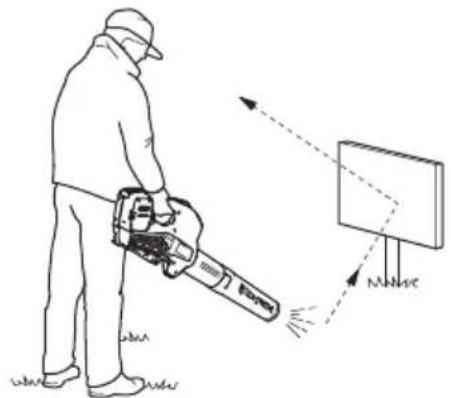

Das Laubblasgerät kann Gegenstände wegkatapultieren, die dann in Richtung Bediener

geschleudert werden können. Dies kann zu schweren Augenverletzungen führen, wenn die empfohlene Schutzausrüstung nicht getragen wird.

Das Symbol auf dem Produkt oder der Verpackung gibt an, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Dieses Produkt muss in einer angemessenen Verwertungsanlage entsorgt werden. (nur für Europa)

Nicht dem Regen aussetzen.

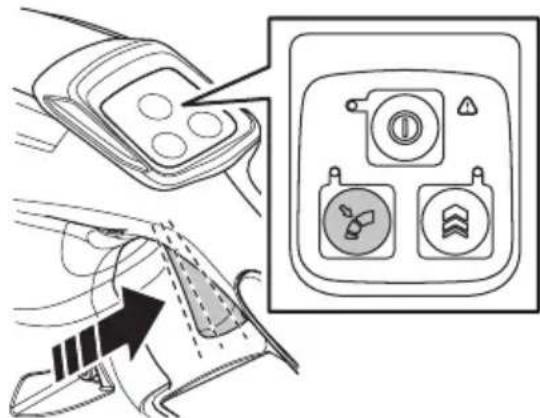

Tastatur

Ein-/Aus-Taste - Gaseinstellung, Vorübergehende Erhöhung der Luftströmung -Boost*- Funktion - Warnanzeiger

Umweltbelastende Geräuschemissionen gemäß der Richtlinie der Europäischen Gemeinschaft. Die Emission des Gerätes ist im Kapitel Technische Daten und auf dem Geräteschild angegeben.

Symbole auf dem Akku und/oder auf dem Ladegerät:

Dieses Produkt muss in einer angemessenen Verwertungsanlage entsorgt werden. (nur für Europa)

Störungsfreier Transformator

Ladegerät nur in Innenräumen verwenden und lagern.

Doppelt isoliert

Sonstige Symbole/Aufkleber am Gerät beziehen sich auf spezielle Zertifizierungsanforderungen, die in bestimmten Ländern gelten.

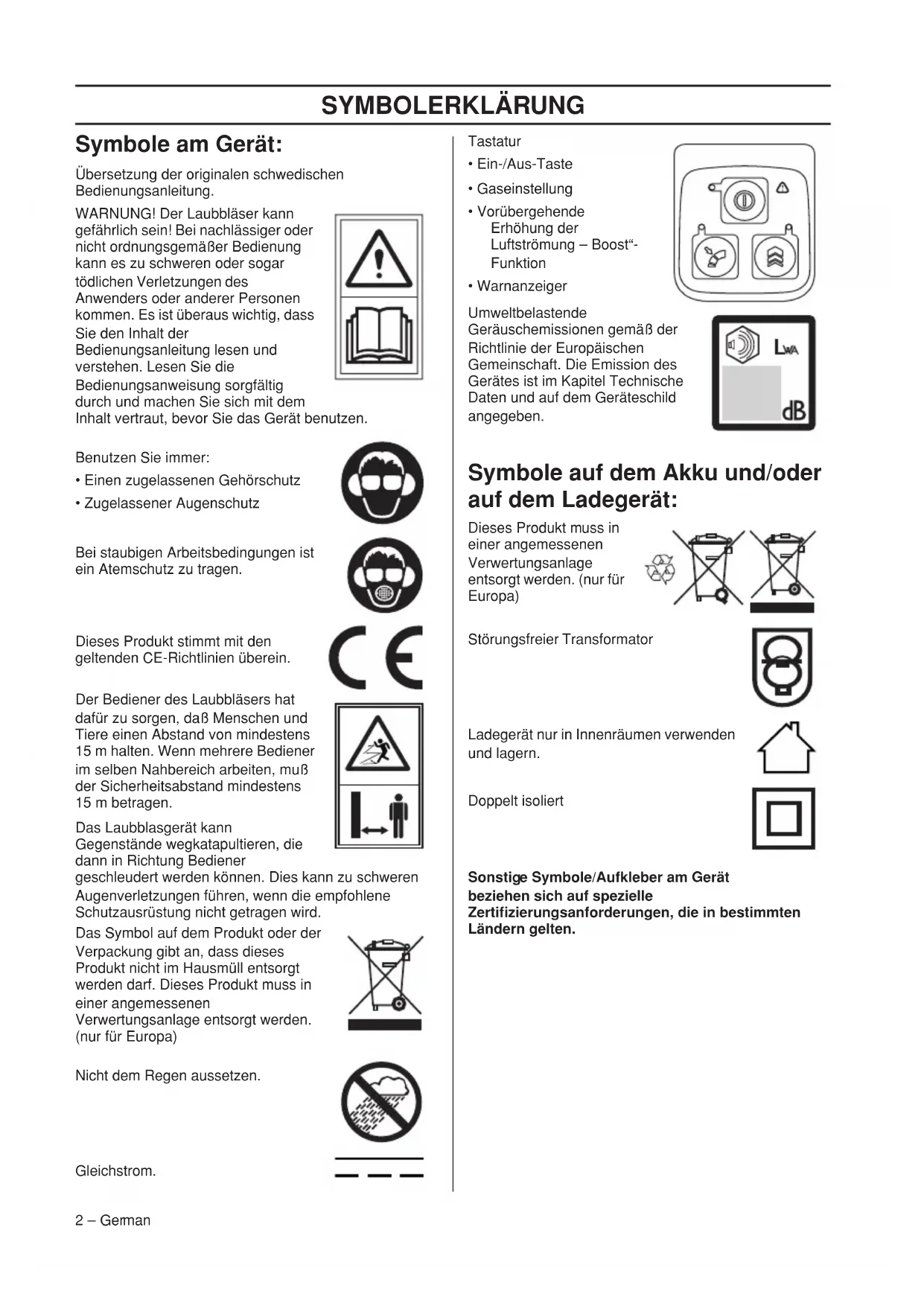

SYMBOLERKLÄRUNG

Symbole in der Bedienungsanweisung:

Das Gerät wird über die Ein-/Aus-Taste ein- und ausgeschaltet. Stets Batterie entnehmen, um den versehentlichen Start des Geräts zu verhindern.

Stets zugelassene Schutzhandschuhe tragen.

Regelmäßige Reinigung ist notwendig.

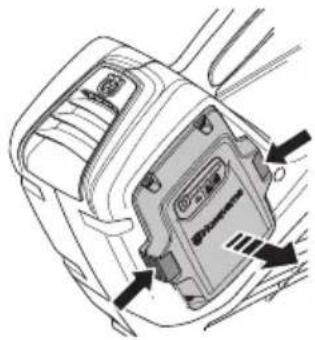

Batterie ausbauen. WICHTIG! Stets Batterie entnehmen, um den versehentlichen Start des Geräts zu verhindern.

Auf Laubbläser, Akku und Ladegerät befinden sich die folgenden Symbole und Aufkleber:

INHALT

Inhalt

SYMBOLERKLÄRUNG

Symbole am Gerät: 2

Symbole auf dem Akku und/oder auf dem

Ladegerät: 2

Symbole in der Bedienungsanweisung: 3

INHALT

Inhalt 4

Vor dem Start ist Folgendes zu beachten: 4

EINLEITUNG

Sehr geehrter Kunde! 5

WAS IST WAS?

Was ist was? 6

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Allgemeine Sicherheitshinweise für elektrisch

betriebene Werkzeuge 7

Persönliche Schutzausrüstung 8

Batterie und Ladegerät 9

Sicherheitsausrüstung des Gerätes 10

MONTAGE

Transport und Aufbewahrung 14

Entsorgung von Batterie, Ladegerät und Maschine 14

STARTEN UND STOPPEN

Kontrolle vor dem Start 15

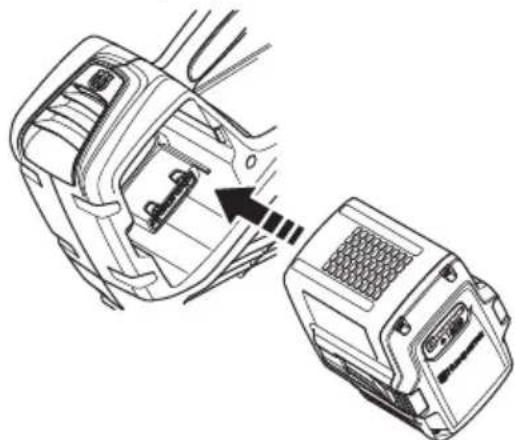

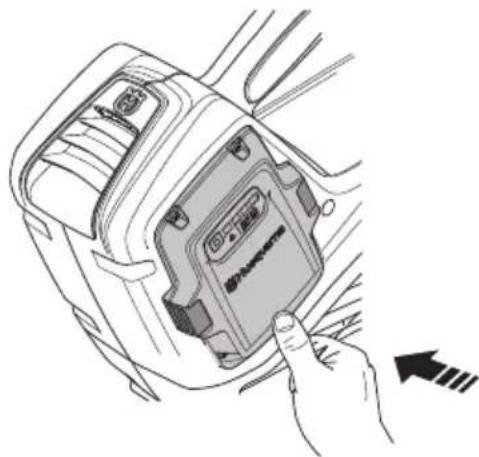

Batterie in das Gerät einsetzen. 15

Starten und stoppen 15

ARBEITSTECHNIK

Allgemeine Arbeitsvorschriften 16

WARTUNG

Inspektion und Wartung 18

Störungssuchplan 19

Wartungsschema 20

TECHNISCHE DATEN

Technische Daten 21

EG-Konformitätserklärung 22

Vor dem Start ist Folgendes zu beachten:

Die Bedienungsanweisung sorgfältig durchlesen.

WARNUNG! Eine längerfristige Beschallung mit Lärm kann zu bleibenden Gehörschäden führen. Daher stets einen zugelassenen Gehörschutz tragen.

WARNUNG! Unter keinen Umständen darf die ursprüngliche Konstruktion des Gerätes ohne Genehmigung des Herstellers geändert werden. Es ist immer Originalzubehör zu verwenden. Unzulässige Änderungen und/oder unzulässiges Zubehör können zu schweren oder sogar tödlichen Verletzungen des Anwenders oder anderer Personen führen.

WARNUNG! Ein unsachgemäß oder nachlässig angewendeter Bläser kann zu einem gefährlichen Gerät werden und zu schweren oder gar lebensgefährlichen Verletzungen führen. Es ist sehr wichtig, dass Sie den Inhalt dieser Bedienungsanleitung lesen und verstehen.

Die Husqvarna AB arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor.

Das Gerät ist nur für das Sauberblasen von Rasenflächen, Gehwegen, asphaltierten Straßen u. Ä. konstruiert.

EINLEITUNG

Sehr geehrter Kunde!

Herzlichen Glückwunsch zu Ihrem Kauf eines Husqvarna-Produkts! Husqvarnas Geschichte reicht bis ins Jahr 1689 zurück, als König Karl XI eine Fabrik an den Ufern des Flusses Huskvarna errichten ließ, in der Musketen gefertigt werden sollten. Die Lage am Huskvarna bot sich an, da der Fluss zur Erzeugung von Wasserkraft verwendet wurde und so als Wasserkraftwerk diente. In den mehr als 300 Jahren seit dem Bestehen des Husqvarna-Werks wurden unzählige Produkte hergestellt, angefangen von Holzöfen bis hin zu modernen Küchenmaschinen, Nähmaschinen, Fahr- und Motorrädern usw. 1956 wurde der erste Motorrasenmäher auf den Markt gebracht, gefolgt von der Motorsäge 1959, und in diesem Bereich ist Husqvarna auch heute tätig.

Husqvarna ist einer der weltweit führenden Hersteller von Forst- und Gartenmaschinen und legt vor allem Wert auf Qualität und Leistungskraft. Das Unternehmenskonzept umfasst die Entwicklung, Herstellung und den Vertrieb von Produkten für den Einsatz in Wald und Garten sowie in der Bauindustrie. Husqvarnas Ziel ist es, auch in den Bereichen Ergonomie, Benutzerfreundlichkeit, Sicherheit und Umwelt führend zu sein - dies lässt sich an vielen Details erkennen, die aus diesen Gesichtspunkten heraus entwickelt wurden.

Wir sind überzeugt, dass Sie mit der Qualität und Leistung unserer Produkte über lange Jahre mehr als zufrieden sein werden. Mit dem Erwerb unserer Produkte erhalten Sie professionelle Hilfe bei Reparaturen und Service, falls noch einmal etwas passieren sollte. Haben Sie die Maschine nicht bei einem unserer Vertragshändler gekauft, fragen Sie dort nach der nächsten Servicewerkstatt.

Wir hoffen, dass Sie mit Ihrer Maschine über lange Jahre zufrieden sein werden. Denken Sie daran, diese Bedienungsanleitung sicher aufzubewahren. Die genaue Befolgung ihres Inhalts (Verwendung, Service, Wartung usw.) verlängert die Lebensdauer der Maschine erheblich und erhöht zudem ihren Wiederverkaufswert. Sollten Sie Ihre Maschine verkaufen, händigen Sie dem neuen Besitzer bitte auch die Bedienungsanleitung aus.

Vielen Dank, dass Sie sich für ein Husqvarna-Produkt entschieden haben.

Die Husqvarna AB arbeitet ständig an der Weiterentwicklung ihrer Produkte und behält sich daher das Recht auf Änderungen ohne vorherige Ankündigung, z. B. von Form und Aussehen, vor.

WAS IST WAS?

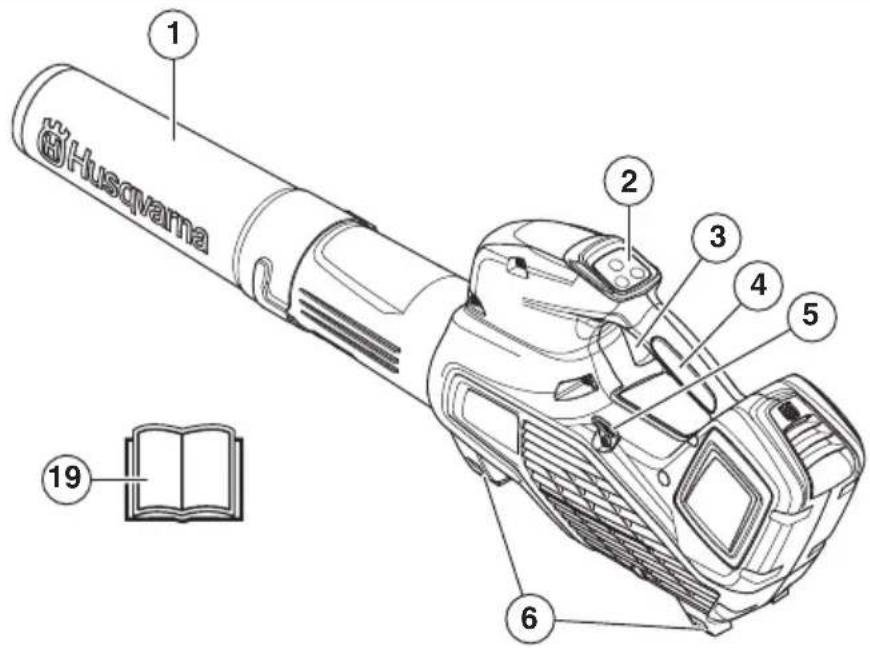

Was ist was?

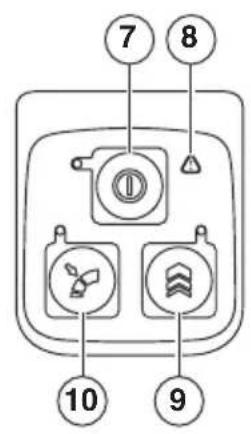

1 Blasrohr 2 Tastatur 3 Gasbel 4 Handgriff 5 Aufhängung für Tragegurt (536LiB, 536LiBx) 6 Halterungen 7 Ein-/Aus-Taste 8 Warnanzeiger (ERROR LED) 9 Vorübergehende Erhöhung der Luftströmung, "Boost"-Funktion 10 Gaseinstellung

11 Stromkabel 12 Batterieladegerät 13 Betriebs- und Warnanzeige 14 Batterieentriegelungstaste 15 Batterie 16 Warnanzeiger (ERROR LED) 17 Taste für Ladestandsanzeige 18 Batterieladezustand 19 Bedienungsanweisung 20 Gurtsystem (536LiB)

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Allgemeine Sicherheitshinweise für elektrisch betriebene Werkzeuge

WARNUNG! Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch. Die Nichtbeachtung der Warnhinweise und Anweisungen kann Stromschlag, Brand und/oder schwere Verletzungen zur Folge haben.

WICHTIG! Bewahren Sie alle Warnhinweise und Anweisungen für spätere Referenzzwecke auf.

Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

Kontrolle vor dem Start

• Stets Batterie entnehmen, um den versehentlichen Start des Geräts zu verhindern. Vor allen Wartungsarbeiten am Gerät stets die Batterie entnehmen.
• Vor Gebrauch des Geräts und nach jedem Zusammenstoß muss das Gerät auf Anzeichen von Verschleiß oder Schäden überprüft und ggf. repariert werden.
• Inspizieren Sie den Arbeitsbereich. Entfernen Sie alle losen Gegenstände, z. B. Steine, Glasscherben, Nägel, Drähte, Schnüre usw., die in die Luft geschleudert werden könnten.
• Der Anwender des Geräts hat darauf zu achten, dass während der Arbeit keine Menschen oder Tiere näher als 15 m herankommen. Wenn mehrere Anwender am gleichen Einsatz tätig sind, muss der Sicherheitsabstand mindestens 15 Meter betragen. Vor dem Gebrauch der Maschine eine Gesamtüberprüfung durchführen, siehe Wartungsplan.

Persönliche Sicherheit

• Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und setzen Sie gesunden Menschenverstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.
• Zuschauer sollen einen Sicherheitsabstand einhalten.
• Der Gebrauch des Geräts durch Personen (einschließlich Kindern), die über eingeschränkte körperliche, sensorische oder geistige Fähigkeiten verfügen oder denen es an der erforderlichen

Erfahrung und Kenntnissen mangelt, ist untersagt, sofern sie nicht von einer für ihre Sicherheit verantwortlichen Person bei der Arbeit überwacht und im Gebrauch des Geräts zuvor geschult wurden. Kinder nicht mit dem Gerät spielen lassen. Das Gerät ist kein Spielzeug!

• Kinder oder nicht im Gebrauch des Geräts und/oder der Batterie geschulte Personen dürfen Gerät bzw. Batterie weder bedienen noch warten. Unter Umständen gelten gesetzlich vorgeschriebene Altersbeschränkungen.
• Unbefugte auf Abstand halten. Kinder, Tiere, Zuschauer und Helfer sollen sich außerhalb einer Sicherheitszone von 15 m befinden. Stellen Sie das Gerät sofort ab, wenn sich Ihnen jemand nähert. Bewahren Sie das Gerät für Kinder und Unbefugte unzugänglich in einem abschließbaren Raum auf.
• Kleiden Sie sich richtig. Tragen Sie niemals lose sitzende Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.
• Arbeiten Sie niemals mit dem Gerät, wenn Sie müde sind, Alkohol getrunken oder Medikamente eingenommen haben, da hierdurch Sehkraft, Urteilsvermögen oder Körperkontrolle beeinträchtigt werden können.
• Tragen Sie persönliche Schutzausrüstung. Siehe die Anweisungen unter der Überschrift "Persönliche Schutzausrüstung".
• Das Gerät ist für den Transport abzuschalten. Für die Übergabe des Geräts an eine andere Person muss die Batterie entnommen werden.
• Denken Sie stets daran, dass Sie als Bediener für eventuell dadurch entstehende Sach- und Personenschäden verantwortlich sind.

Verwendung und Pflege von Elektrowerkzeugen

• Niemals mit einem Gerät arbeiten, das ohne Zustimmung des Herstellers modifiziert wurde und nicht länger mit der Originalausführung übereinstimmt. Das Gerät darf niemals in der Nähe explosiver oder feuergefährlicher Materialien verwendet werden.
• Niemals mit einem defekten Gerät arbeiten. Die Kontroll-, Wartungs- und Serviceanweisungen in dieser Bedienungsanweisung sind genau zu befolgen. Gewisse Wartungs- und Servicemaßnahmen sind von geschulten, qualifizierten Fachleuten auszuführen. Siehe Anweisungen unter dem Titel Wartung. Nur Originalteile verwenden.
• Es ist sicherzustellen, dass die Lüftungsöffnungen stets frei von Schmutz sind.

Vor dem Start müssen sämtliche Abdeckungen, Schutzvorrichtungen und Griffe angebracht sein. Die Maschine nur bei Tageslicht oder bei sonstiger guter Beleuchtung benutzen. Die Verwendung des Geräts bei schlechtem Wetter, u. a. bei Nebel, Regen, Nässe oder feuchter Umgebung, starkem Wind, großer Kälte, Gewitter usw., sollte vermieden werden. Extrem heißes Wetter kann zur Überhitzung des Geräts führen. - Wenn das Gerät anfängt, ungewöhnlich zu vibrieren, halten Sie es an und entfernen Sie die Batterie. - Gehen Sie, auf keinen Fall dürfen Sie laufen.

Stets mit gesundem Menschenverstand arbeiten!

Es ist unmöglich, alle denkbaren Situationen abzudecken, die beim Gebrauch des Geräts auftreten könnten. Gehen Sie stets mit Vorsicht und Vernunft vor. Vermeiden Sie Situationen, für die Sie sich nicht ausreichend qualifiziert fühlen. Falls Sie sich auch nach dem Lesen dieser Anweisungen nicht über die richtige Vorgehensweise im Klaren sind, sollten Sie einen Fachmann zu Rate ziehen, bevor Sie fortfahren.

Wichtig

WARNUNG! Diese Maschine erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr für schwere oder tödliche Verletzungen auszuschließen, sollten Personen mit einem medizinischen Implantat vor der Benutzung dieser Maschine ihren Arzt und den Hersteller des Implantats konsultieren.

WARNUNG! Niemals Kindern erlauben, das Gerät zu benutzen oder sich in seiner Nähe aufzuhalten. Da das Gerät leicht zu starten ist, könnten auch Kinder bei unzureichender Aufsicht in der Lage sein, das Gerät zu starten. Dies kann zu schweren Verletzungen führen. Daher stets die Batterie entfernen, wenn das Gerät unbeaufsichtigt ist.

Persönliche Schutzausrüstung

WICHTIG!

Ein unsachgemäß oder nachlässig angewendeter Bläser kann zu einem gefährlichen Gerät werden und zu schweren oder gar lebensgefährlichen Verletzungen führen. Es ist sehr wichtig, dass Sie den Inhalt dieser Bedienungsanleitung lesen und verstehen.

Bei der Benutzung des Gerätes muss die vorgeschriebene persönliche Schutzausrüstung angewendet werden. Die persönliche Schutzausrüstung beseitigt nicht die Unfallgefahr, begrenzt aber den Umfang der Verletzungen und Schäden. Bei der Wahl der Schutzausrüstung einen Fachhändler um Rat fragen.

WARNUNG! Bei Verwendung eines Gehörschutzes immer auf Warnsignale oder Zurufe achten. Den Gehörschutz immer abnehmen, sobald der Motor abgestellt ist.

GEHÖRSCHUTZ

Ein Gehörschutz mit ausreichender Dämmwirkung ist zu tragen.

AUGENSCHUTZ

Es ist immer ein zugelassener Augenschutz zu tragen. Bei der Benutzung eines Visiers ist auch eine zugelassene Schutzbrille zu tragen. Zugelassene Schutzbrillen sind in diesem Falle diejenigen, die die Normen ANSI Z87.1 für die USA bzw. EN 166 für EU-Länder erfüllen.

KLEIDUNG

Kleidung aus reißfestem Material wählen und nicht zu weite Kleidungsstücke tragen, die sich leicht im Unterholz verfangen können. Stets kräftige lange Hosen tragen. Keinen Schmuck, kurze Hosen oder Sandalen tragen und nicht barfuß gehen. Schulterlanges Haar nicht offen tragen.

ERSTE HILFE

Ein Erste-Hilfe-Set soll immer griffbereit sein.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Batterie und Ladegerät

In diesem Abschnitt werden die Sicherheitsvorkehrungen für die Batterie und das Ladegerät erläutert.

Verwenden Sie Husqvarna Produkte nur mit Original Husqvarna Akkus. Verwenden Sie zum Aufladen ausschließlich Original Husqvarna-QC-Akkuladegeräte. Die Batterien verfügen über eine Softwareverschlüsselung.

Verwenden Sie originale Husqvarna-BLi-Batterien mit dem Gerät.

Sicherer Umgang mit der Batterie

Die wiederaufladbaren BLi-Batterien von Husqvarna dürfen nur zur Energieversorgung des dazugehörigen batteriebetriebenen Husqvarna-Geräts verwendet werden. Um Verletzungen zu vermeiden, darf die Batterie nicht für die Energieversorgung anderer Geräte verwendet werden.

WARNUNG! Die Batterie muss vor direkter Sonneneinstrahlung, Hitze oder offenem Feuer geschützt werden. Die Batterie könnte explodieren, wenn sie in offenes Feuer geworfen wird. Es besteht Verbrennungs- bzw. Verätzungsgefahr.

WARNUNG! Jeglicher Kontakt mit Batteriesäure sollte vermieden werden. Batteriesäure kann zu Hautreizungen und Verätzungen führen. Sollte Batteriesäure in die Augen gelangen, diese nicht reiben. Augen für die Dauer von 15 Minuten mit reichlich Wasser ausspülen. Suchen Sie einen Arzt auf. Bei Hautkontakt sind die betroffenen Hautstellen mit reichlich Wasser und Seife abzuwaschen.

WARNUNG! Die Batterie darf niemals mit Schlüsseln, Münzen, Schrauben oder anderen metallischen Gegenständen zusammengeschlossen werden, da dies zu einem Kurzschluss der Batterie führen kann. Keine Gegenstände in die Lüftungsöffnungen der Batterie einführen.

Nicht benutzte Batterien müssen von metallischen Gegenständen, wie Nägeln, Münzen und Schmuck, ferngehalten werden. Nicht versuchen, die Batterie zu zerlegen oder aufzubrechen.

Die Batterie darf nur in Umgebungen mit Temperaturen zwischen 0°C und 40°C verwendet werden. Die Batterie keinen Mikrowellen oder hohen Drücken aussetzen. Die Batterie und das Ladegerät dürfen keinesfalls mit Wasser gereinigt werden. Siehe auch die Anweisungen unter der Überschrift Wartung. Die Batterie für Kinder unzugänglich aufbewahren. Die Batterie vor Regen und Feuchtigkeit schützen.

Sicherer Umgang mit dem Ladegerät

Die Husqvarna QC-Ladegeräte dürfen nur für das Laden von BLi-Ersatzbatterien von Husqvarna verwendet werden.

WARNUNG! Die Gefahr eines Stromschlags oder eines Kurzschlusses kann wie folgt minimiert werden:

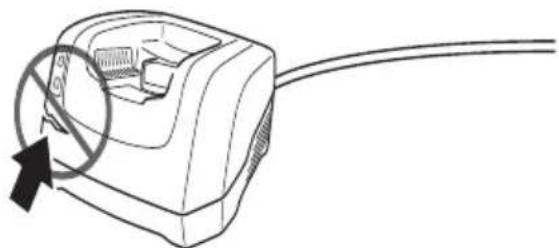

Niemals Gegenstände in die Kühlschlitze des Ladegeräts einführen.

Das Ladegerät nicht zerlegen.

Die Anschlüsse des Ladegeräts niemals mit Metallgegenständen verbinden. Dies kann zu einem Kurzschluss im Ladegerät führen.

Zugelassene und intakte Steckdosen verwenden.

WARNUNG! Das Ladegerät darf nicht in der Nähe ätzender oder entflammbarer Materialien verwendet werden. Das Ladegerät darf nicht abgedeckt werden. Bei Rauchentwicklung oder Feuer muss der Stecker des Ladegeräts sofort aus der Steckdose gezogen werden. Achten Sie auf die Feuergefahr!

• Regelmäßig überprüfen, ob das Anschlusskabel des Ladegeräts intakt ist und keine Risse aufweist.
• Das Gerät niemals am Kabel tragen und niemals den Stecker am Kabel aus der Steckdose ziehen.
• Achten Sie darauf, dass Kabel und Verlängerungskabel nicht mit Wasser, Öl oder scharfen Kanten in Berührung kommen. Darauf achten, dass die Kabel nicht in Türen, Zäunen o. ä. eingeklemmt werden. Es besteht sonst die Gefahr, dass Gegenstände unter Strom gesetzt werden. Überprüfen Sie die Verlängerungskabel regelmäßig und tauschen Sie beschädigte Kabel aus.

Folgendes vermeiden: - Verwendung eines fehlerhaften oder beschädigten Ladegeräts - Verwendung einer fehlerhaften, beschädigten oder verformten Batterie

Nicht aufladen:

• nicht wieder aufladbare Batterien im Ladegerät (diese dürfen auch nicht in der Maschine verwendet werden).
• Verwendung des Ladegeräts draußen.
• Verwendung der Batterie im Regen oder in feuchter Umgebung.
• Verwendung der Batterie bei direkter Sonneneinstrahlung.

Das Ladegerät darf nur verwendet werden, wenn die Umgebungstemperatur zwischen 5 und 40 °C liegt. Das Ladegerät in einer gut belüfteten, trockenen und staubfreien Umgebung verwenden.

Sicherheitsausrüstung des Gerätes

In diesem Abschnitt werden die einzelnen Teile der Sicherheitsausrüstung des Gerätes beschrieben, welche Funktion sie haben und wie ihre Kontrolle und Wartung ausgeführt werden sollen, um sicherzustellen, dass sie funktionsfähig sind. (Siehe Kapitel "Was ist was?", um herauszufinden, wo die Sicherheitsdetails an Ihrem Gerät zu finden sind).

Lebensdauer und Laufzeit des Geräts können sich verkürzen und die Unfallgefahr steigen, wenn die Wartung des Geräts nicht ordnungsgemäß und Service und/oder Reparaturen nicht fachmännisch ausgeführt werden. Weitere Informationen erteilt Ihnen gerne die nächste Servicewerkstatt.

WICHTIG!

Service und Reparatur des Gerätes erfordern eine Spezialausbildung. Dies gilt besonders für die Sicherheitsausrüstung des Gerätes. Wenn Ihr Gerät den unten aufgeführten Kontrollanforderungen nicht entspricht, müssen Sie Ihre Servicewerkstatt aufsuchen. Beim Kauf eines unserer Produkte wird gewährleistet, dass Reparatur- oder Servicearbeiten fachmännisch ausgeführt werden. Sollte der Verkäufer Ihres Gerätes nicht an unser Fachhändler-Service-Netz angeschlossen sein, fragen Sie nach unserer nächstgelegenen Servicewerkstatt.

WARNUNG! Benutzen Sie nie ein Gerät mit defekter Sicherheitsausrückung. Die Sicherheitsausrückung des Gerätes muss so kontrolliert und gewartet werden, wie dies in diesem Abschnitt beschrieben wird. Wenn Ihr Gerät den Kontrollanforderungen nicht entspricht, muss eine Servicewerkstatt aufgesucht werden.

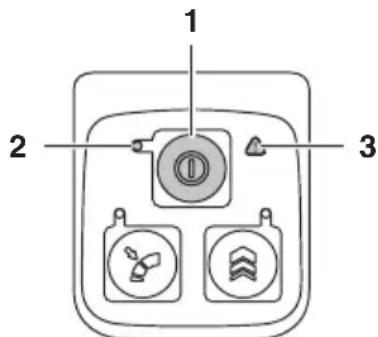

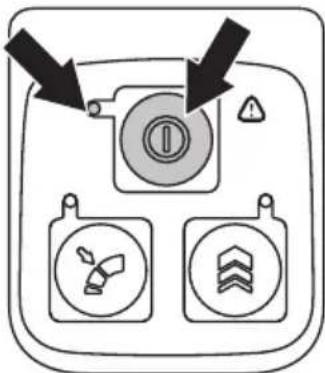

Tastatur

Sicherstellen, dass das Gerät wirklich ein- bzw. ausgeschaltet ist, wenn die Ein-/Aus-Taste (1) gedrückt und für mindestens 1 Sekunde gehalten wird. Die grüne LED (2) geht an bzw. aus.

Ein blinkendes Warnsymbol (3) und eine grün leuchtende LED (2) zeigen an, dass:

• bei voll angezogenem Gashebel das Gerät nicht eingeschaltet werden kann. Gashebel loslassen. Das Gerät startet.

Ein blinkendes Warnsymbol (3) zeigt an, dass das Gerät überhitzt ist. Das Gerät schaltet ab. Sobald das Gerät auf eine normale Temperatur abgekühlt ist, ist es betriebsbereit und kann gestartet werden.

Ein dauerhaft leuchtendes rotes Warnlicht (3) zeigt an, dass das Gerät einem Service unterzogen werden muss.

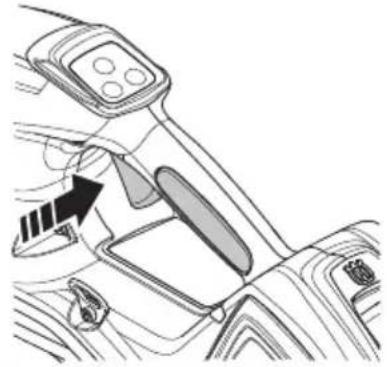

Gashebel

Stellen Sie sicher, dass sich der Gashebel leicht bedienen lässt.

WARNUNG! Das Gerät ist äußerst vibrationsarm. Personen mit Kreislaufstörungen, die zu oft Vibrationen ausgesetzt werden, laufen Gefahr, Schäden an den Blutgefäßen oder am Nervensystem davonzutragen. Gehen Sie zum Arzt, wenn Sie an Ihrem Körper Symptome feststellen, die auf Vibrationsschäden deuten. Beispiele solcher Symptome sind: Einschlafen von Körperteilen, Gefühlsverlust, Kitzeln, Stechen, Schmerz, Verlust oder Beeinträchtigung der normalen Körperkraft, Veränderungen der Hautfarbe oder der Haut. Diese Symptome treten am häufigsten in den Fingern, Händen oder Handgelenken auf.

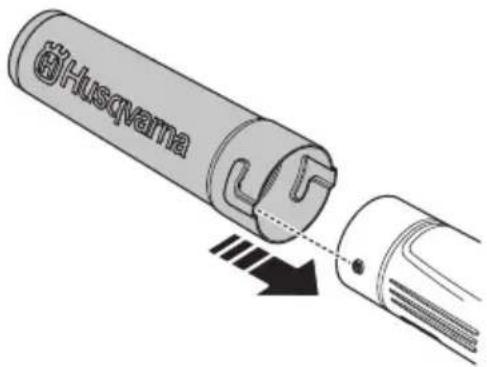

Verbinden Sie Laubbläser und Blasrohr.

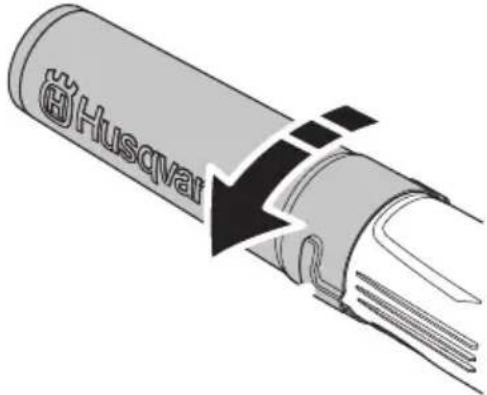

Schieben Sie die Rohrstücke ineinander und drehen Sie sie, bis sie ineinander einrasten.

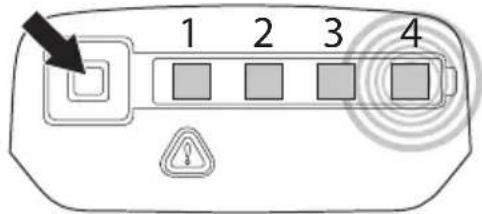

Batteriestatus

Auf der Anzeige werden der Ladezustand und eventuelle Störungen der Batterie angezeigt. Die Batteriekapazität wird nach dem Ausschalten des Geräts bzw. nach Drücken der Batterieanzeigetaste für 5 Sekunden angezeigt. Das Warnsymbol auf der Batterie leuchtet auf, wenn eine Störung vorliegt. Siehe Fehlercodes.

LED-Leuchten Batteriestatus
Alle LEDs leuchten Volle	Ladung (75-100%).
LED 1, LED 2 und LED 3 leuchten	Die Batterie ist zu 50-75% geladen.
LED 1 und LED 2 leuchten	Die Batterie ist zu 25-50% geladen.
LED 1 leuchtet	Die Batterie ist zu 0-25% geladen.
LED 1 blinkt.	Die Batterie ist leer. Laden Sie die Batterie.

Batterieladegerät

WARNUNG! Stromschlag- und Kurzschlussgefahr. Nur zugelassene und intakte Steckdosen verwenden. Sicherstellen, dass das Kabel nicht beschädigt ist. Das Kabel muss ausgetauscht werden, wenn es beschädigt erscheint.

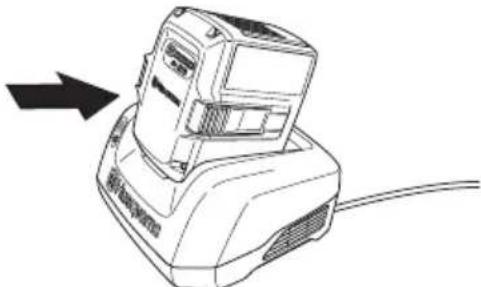

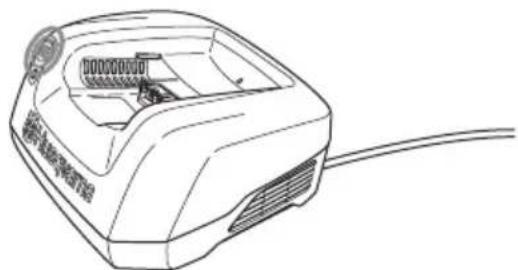

Anschließen des Ladegeräts

• Das Ladegerät an eine Quelle mit der auf dem Typenschild angegebenen Spannung und Frequenz anschließen. Den Stecker an die Steckdose anschließen. Die LED am Ladegerät blinkt einmal grün.

Die Batterie kann nicht aufgeladen werden, wenn die Batterietemperatur über 50 °C liegt. In diesem Fall wird die Batterie durch das Ladegerät aktiv abgekühlt.

Anschließen der Batterie an das Ladegerät

Regelmäßig prüfen, ob Batterie und Ladegerät unbeschädigt sind. Siehe auch die Anweisungen unter der Überschrift Wartung.

Vor der ersten Verwendung muss die Batterie aufgeladen werden. Die Batterie ist bei Auslieferung nur zu 30 % aufgeladen.

Die Batterie in das Ladegerät einlegen. Sicherstellen, dass die Batterie mit dem Ladegerät verbunden ist.

Die grüne Ladeleuchte auf dem Ladegerät leuchtet auf, wenn die Batterie über den Adapter mit dem Ladegerät verbunden ist. - Wenn alle LEDs leuchten, ist die Batterie vollständig aufgeladen.

• Den Stecker ziehen. Niemals am Stromkabel ziehen, um es aus der Steckdose zu entfernen. Die Batterie aus dem Ladegerät entnehmen.

Anweisungen zum Laden des rückentragbaren Akkus finden Sie in einem separaten Handbuch.

Ladezustand

Lithium-Ionen-Batterien können unabhängig vom Ladezustand geladen werden. Der Ladevorgang kann bei jedem Ladezustand der Batterie begonnen oder unterbrochen werden. Die Batterie wird hierdurch nicht beschädigt. Eine voll geladene Batterie behält ihre Ladung auch dann, wenn die Batterie im Ladegerät belassen wird.

Die Batterie kann nicht aufgeladen werden, wenn die Batterietemperatur über 50 °C liegt.

LED-Anzeige Ladezustand
LED 1 blinkt.	Die Batterie ist zu 0-25 % geladen.
LED 1 leuchtet, LED 2 blinkt	Die Batterie ist zu 25-50 % geladen.
LED 1 und LED 2 leuchten, LED 3 blinkt.	Die Batterie ist zu 50-75 % geladen.
LED 1, LED 2 und LED 3 leuchten, LED 4 blinkt.	Die Batterie ist zu 75-100 % geladen.
LED 1, LED 2, LED 3 und LED 4 leuchten	Wenn alle LEDs leuchten, ist die Batterie voll geladen.

Transport und Aufbewahrung

Die enthaltenen Lithium-Ionen-Batterien unterliegen den gesetzlichen Bestimmungen zu gefährlichen Gütern. - Für gewerbliche Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen bei Verpackung und Kennzeichnung eingehalten werden. - Für die Vorbereitung zum Versand des Produkts muss ein Sachverständiger für gefährliche Materialien hinzugezogen werden. Bitte beachten Sie auch eventuell genauere, nationale Vorschriften. - Sichern oder kleben Sie offene Kontakte fest und verpacken Sie die Batterie so, dass sie nicht in der Verpackung herumrutschen kann. - Sichern Sie die Maschine während des Transports. - Für die Lagerung oder den Transport die Batterie entnehmen. Die Batterie und das Ladegerät an einem trockenen sowie feuchtigkeits- und frostfreien Ort lagern. - Zur Vermeidung von Unfällen sicherstellen, dass die Batterie während der Lagerung nicht an das Gerät angeschlossen bleibt. - Batterie nicht in Räumen lagern, in denen es zu elektrostatischen Entladungen kommen kann. Batterie niemals in einer Metallkiste lagern. Die Batterie und das Ladegerät an einem Ort mit einer Temperatur zwischen 5 und 45 °C lagern und nicht direkter Sonneneinstrahlung aussetzen. Die Batterie stets an einem geschlossenen und trockenen Ort aufbewahren. - Batterie und Ladegerät müssen getrennt voneinander aufbewahrt werden. Bewahren Sie das Gerät für Kinder und Unbefugte unzugänglich in einem abschließbaren Raum auf.

Vor der Langzeitaufbewahrung sicherstellen, dass die Maschine gründlich gesäubert und komplett gewartet wurde.

Entsorgung von Batterie, Ladegerät und Maschine

Das Symbol auf dem Produkt oder der Verpackung gibt an, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Zur Entsorgung ist es stattdessen an eine entsprechende Recyclinganlage für elektrische und elektronische Geräte zu übergeben.

Durch eine korrekte Entsorgung dieser Produkte tragen Sie dazu bei, mögliche negative Auswirkungen auf ihre Umwelt und Mitmenschen zu verhindern. Durch eine unsachgemäße Entsorgung dieser Produkte können Schäden entstehen. Ausführliche

Recyclinginformationen zu diesem Produkt erhalten Sie von ihrer Kommune, Entsorgungsunternehmen für Hausmüll oder dem Geschäft, in dem Sie das Produkt erworben haben.

Kontrolle vor dem Start

• Motor auf Verschmutzung und Risse prüfen. Gras und Blätter mit Hilfe einer Bürste aus dem Motor entfernen. Handschuhe sind dann zu tragen, wenn dies notwendig ist.
• Kontrollieren, ob das Gerät in einwandfreiem Zustand ist. Kontrollieren, ob alle Muttern und Schrauben angezogen sind.
• Benutzen Sie das Gerät nur für solche Arbeiten, für die es vorgesehen ist.

Batterie in das Gerät einsetzen.

• Sicherstellen, dass die verwendete Batterie voll geladen ist. Nur originale Husqvarna-Batterien mit dem Gerät verwenden. Siehe Technische Daten.
• Batterie in das Gerät einsetzen. Die Batterie sollte leicht in den Batteriehalter des Geräts hineingleiten. Sollte die Batterie nicht leicht hineingleiten können, ist sie nicht richtig eingesetzt.

• Drücken Sie den unteren Teil der Batterie so weit wie möglich in das Batteriefach. Die Batterie verriegelt sich mit einem hörbaren Klickgeräusch von selbst in der richtigen Position. Stellen Sie sicher, dass die Riegel ordnungsgemäß einschnappen.

Starten und stoppen

WARNUNG! Sorgen Sie dafür, dass sich innerhalb des Arbeitsbereichs keine unbefugten Personen aufhalten, andernfalls besteht die Gefahr von schweren Verletzungen. Der Sicherheitsabstand beträgt 15 Meter.

Starten

Das Gerät einschalten. Ein-/Aus-Taste (1) drücken und so lange gedrückt halten, bis die grüne LED aufleuchtet.

Gashebel zur Steuerung der Drehzahl verwenden.

Stoppen

• Halten Sie das Gerät an, indem Sie den Gashebel loslassen und die Deaktivierungstaste drücken.
• Nach Drücken der beiden Entriegelungstasten Batterie aus dem Gerät herausziehen.

WICHTIG! Stets Batterie entnehmen, um den versehentlichen Start des Geräts zu verhindern.

Allgemeine Arbeitsvorschriften

WICHTIG! Dieser Abschnitt behandelt grundlegende Sicherheitsregeln für die Arbeit mit dem Blasgerät. Wenn Sie in eine Situation kommen, die Sie in Bezug auf die weitere Anwendung des Geräts verunsichert, lassen Sie sich von einem Experten beraten. Wenden Sie sich an Ihren Fachhändler oder Ihre Servicewerkstatt. Vermeiden Sie Arbeiten auszuführen, denen Sie sich nicht gewachsen fühlen. Laubbläser sollen nur zur Bewegung von Blättern oder kleinen Zweigen eingesetzt werden.

Nehmen Sie Rücksicht auf die Menschen in Ihrer Umgebung: Vermeiden Sie es, das Gerät zu unpassenden Zeiten zu benutzen, z. B. am späten Abend oder frühen Morgen. Stellen Sie sicher, dass örtliche Bestimmungen und Verordnungen eingehalten werden. Lesen und befolgen Sie die nachstehenden einzelnen Ratschläge, um Ihre Umgebung möglichst wenig zu stören.

• Geben Sie beim Betrieb immer möglichst wenig Gas. Es ist nur selten notwendig, mit Vollgas zu arbeiten. Viele Arbeitsmomente können mit Halbgas ausgeführt werden. Weniger Gas macht nicht nur weniger Lärm, es wird auch weniger Staub aufgewirbelt. Zudem hat man eine bessere Kontrolle über das Material, das zusammen- oder weggeblasen werden soll.
• Am Boden festsitzenden Unrat mit Hilfe einer Harke oder eines Straßenbesens ablösen. Die Ausblasöffnung so nah wie möglich am Boden halten.
• Achten Sie auf ihre Umgebung. Richten Sie den Luftstrahl immer von Menschen, Tieren, Spielplätzen, Autos usw. weg. Verringern Sie die Blaszeit durch leichtes Befeuchten staubiger Bereiche oder die Verwendung von Sprühvorrichtungen.
• Achten Sie auf die Windrichtung. Es ist einfacher, mit dem Wind zu arbeiten.
• Wenn das Gerät anfängt, ungewöhnlich zu vibrieren, halten Sie es an und entfernen Sie die Batterien.
• Das Laubblasgerät sollte nicht zum Verlagern großer Laubhaufen benutzt werden, da dies sehr zeitaufwendig ist und unnötigen Lärm verursacht.
• Hinterlassen Sie Ihren Arbeitsbereich sauber. Vergewissern Sie sich, dass Sie keinen Unrat auf fremde Grundstücke geblasen haben. Gehen Sie mit dem Gerät – laufen Sie nicht.

Grundlegende Sicherheitsvorschriften

• Keine unbefugten Personen oder Tiere dürfen sich in einem Arbeitsbereich von 15 m aufhalten.
• Durch den starken Luftstrom können Fremdkörper mit einer solchen Geschwindigkeit weggeblasen werden, dass sie zurückprallen und schwere Augenverletzungen hervorrufen können.

• Luftstrahl niemals auf Menschen oder Tiere richten.
• Vor der Montage oder Demontage von Zubehörteilen o. dgl. stets den Motor abstellen.
• Vermeiden Sie es, das Gerät bei schlechtem Wetter zu benutzen, z. B. bei dichtem Nebel, starkem Regen oder Wind, großer Kälte usw. Das Arbeiten bei schlechtem Wetter ist sehr ermüdend und kann gefährliche Umstände herbeiführen, z. B. Rutschgefahr.
• Sicherstellen, dass Sie sicher gehen und stehen können. Achten Sie auf evtl. Hindernisse (Wurzeln, Steine, Äste, Löcher, Gräben usw.), wenn Sie unvermittelt Ihren Standort wechseln. Beim Arbeiten auf abschüssigem Boden immer sehr vorsichtig sein.

• Nicht übernehmen. Auf sicheren Stand achten und das Gleichgewicht bewahren.
• Sämtliche Körperteile von heißen Oberflächen fernhalten.
• Setzen Sie das Gerät niemals ab, wenn es in Betrieb ist, außer Sie haben es gut im Blick.

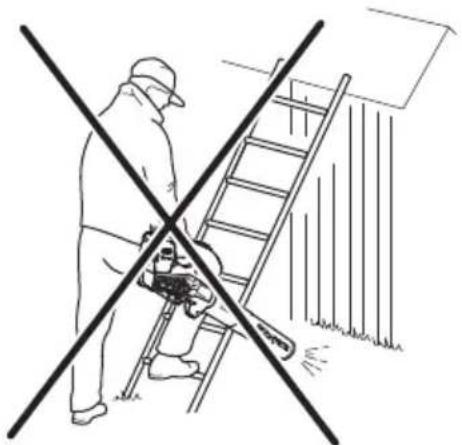

• Der Laubbläser darf nicht auf Leitern oder Gerüsten benutzt werden.

• ACHTUNG! Das Gerät niemals benutzen, wenn nicht die Möglichkeit besteht, im Falle eines Unfalls Hilfe herbeizurufen.

Grundlegende Arbeitstechnik

WARNUNG! Warnung vor hochgeschleuderten Gegenständen. Immer einen Augenschutz tragen. Hochgeschleuderte Steine, Unrat usw. könnten die Augen treffen und schwere Verletzungen oder Blindheit verursachen. Unbefugte auf Abstand halten. Kinder, Tiere, Zuschauer und Helfer sollen sich außerhalb einer Sicherheitszone von 15 m befinden. Stellen Sie das Gerät sofort ab, wenn sich Ihnen jemand nähert.

Steuerung Gaseinstellungen

Die Geschwindigkeit des Luftstrahls wird mithilfe des Gasschalters geregelt. Die Geschwindigkeit an den jeweiligen Einsatzbereich anpassen.

• Stellen Sie die gewünschte Luftströmung über den Gashebel ein.
• Geben Sie die Gashebeleinstellung auf dem Tastenfeld ein.

• Drücken Sie den Gashebel vollständig herunter, um die gewünschte Luftgeschwindigkeit zu erhalten.

Das Laubblasgerät speichert die letzte Gashebeleinstellung, wenn das Gerät abgeschaltet oder die Batterie aus dem Gerät entfernt wird.

Vorübergehende Erhöhung der Luftströmung – „Boost“-Funktion

Eine vorübergehende Erhöhung der Luftströmung, die sogenannte „Boost“-Funktion, wird nur dann aktiviert, wenn Blätter oder Abfall den Gebläseeinlass verstopfen oder die normale Luftströmung nicht mehr ausreichend ist. In den meisten Fällen reicht die normale Luftströmung aber aus. Eine erhöhte Luftströmung wird hauptsächlich kurzzeitig verwendet.

Drücken Sie die „Boost“-Taste auf dem Tastenfeld, um den Luftstrom vorübergehend zu erhöhen. Die Luftströmung ist dann für maximal 5 Sekunden erhöht.

Wird dieser Boost länger als 5 Sekunden im Dauerbetrieb verwendet, wechselt das Gerät automatisch wieder in den Normalbetrieb. Die LED-Aktivierungsanzeige für die Boost-Funktion blinkt so lange, bis die Boost-Funktion wieder verfügbar ist.

WARTUNG

Inspektion und Wartung

WICHTIG! Die Batterie und das Ladegerät dürfen keinesfalls mit Wasser gereinigt werden. Aggressive Reinigungsmittel können die Kunststoffteile beschädigen.

Service und Reparatur des Gerätes erfordern eine Spezialausbildung. Dies gilt entsprechend für die Sicherheitsausrüstung des Gerätes. Wenn Ihr Gerät den unten aufgeführten Kontrollanforderungen nicht entspricht, müssen Sie Ihre Servicewerkstatt aufsuchen. Beim Kauf eines unserer Produkte wird gewährleistet, dass Reparatur- oder Servicearbeiten fachmännisch ausgeführt werden. Sollte der Verkäufer Ihres Gerätes nicht an unser Fachhändler-Service-Netz angeschlossen sein, fragen Sie nach unserer nächstgelegenen Servicewerkstatt. Nur Originalteile verwenden.

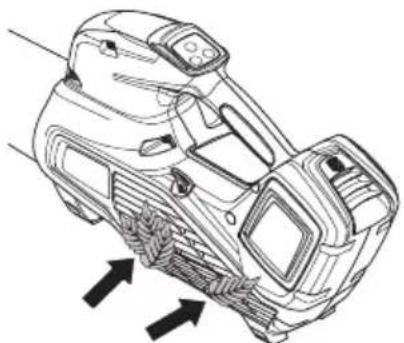

Stellen Sie sicher, dass der Lufteinlass auf allen Seiten, einschließlich der Unterseite, nicht von z. B. Laub oder Schmutz blockiert wird. Ein verstopfter Lufteinlass reduziert die Blasleistung und erhöht die Arbeitstemperatur des Motors, was ein Motorversagen zur Folge haben kann. Gegebenenfalls den Motor abstellen und Fremdkörper entfernen.

Regelmäßig prüfen, ob Batterie und Ladegerät unbeschädigt sind.

Reinigung

Gerät nach dem Gebrauch reinigen. Wenn der Batteriestecker an der Maschine verschmutzt ist, ihn mit Druckluft oder einer weichen Bürste reinigen.

Sicherstellen, dass Batterie und Ladegerät sauber sind und die Klemmen an Batterie und Ladegerät immer sauber und trocken sind, bevor die Batterie in das Ladegerät eingelegt wird.

Die Batterieführungsschienen sauber halten. Kunststoffteile mit einem sauberen und trockenen Tuch reinigen.

WARTUNG

Störungssuchplan

Die Fehlersuche findet über die Tastatur statt.

Tastatur

Tastatur Mögliche Fehler Mögliche	Fehlerbehebung
Grüne LED des Einschaltknopfes blinkt.	Geringe Batteriespannung. Aufladen des Akkus	des Akkus
Störungs-LED blinkt.	Der Gashebel und die Starttaste werden gleichzeitig gedrückt.	Gashebel loslassen. Das Gerät startet.
	Temperaturabweichung.	Warten, bis sich das Gerät abgekühlt hat.
Maschine lauft nicht Schmutz in Batterie steckern.		Mit Druckluft oder einer weichen Bürste reinigen.
Störungs-LED leuchtet rot. Service		Setzen Sie sich mit ihrer Servicewerkstatt in Verbindung.

Fehlerbehebung der Batterie und/oder des Ladegeräts bei der Aufladung.

Batterie / Batterieladegerät

LED-Anzeige Mögliche Fehler Möglich ché Fehlerbehebung
Grüne LED des Einschaltknopfes blinkt.	Geringe Batteriespannung. Batterie laden.
FEHLER-LED blinkt	Die Batterie ist entladen. Batterie laden.
	Temperaturabweichung.	Die Batterie darf nur in Umgebungen mit Temperaturen zwischen 0°C und 40°C verwendet werden.
	Überspannung.	Kontrollieren, ob die Netzspannung mit der auf dem Geräteschild angegebenen übereinstimmt.
		Die Batterie aus dem Ladegerät enthalten.
Störungs-LED leuchtet Zellendifferenz	zu groß (1 V).	Setzen Sie sich mit ihrer Servicewerkstatt in Verbindung.

LED-Anzeige Mögliche Fehler mögliche Fehlerbehebung
FEHLER-LED blinkt Temperaturabweichung.	Das Ladegerätarf nur verwendet werden, wenn die Umgebungstemperatur zwischen 5 und 40 °C liegt.
Störungs-LED leuchtet

Wartungsschema

WARNUNG! Vor allen Wartungsarbeiten am Gerät stets die Batterie entnehmen.

Nachstehend sind die an der Maschine vorzunehmenden Wartungsmaßnahmen aufgelistet. Die meisten der Punkte werden im Abschnitt "Wartung" beschrieben. Der Bediener darf nur die Wartungs- und Servicearbeiten ausführen, die in dieser Bedienungsanleitung beschrieben sind. Größere Eingriffe sind von einer autorisierten Servicewerkstatt auszuführen.

Wartung	Tägliche Wartung	Wöchentliche Wartung	Monatliche Wartung
Außenende des Geräts mit einem sauberen und trockenen Tuch reinigen. Kein Wasser verwenden.	X
Den Handgriff trocken, sauber und frei von Fett und Öl halten. X
Sicherstellen, dass die Ein-/Aus-Taste ordnungsgemäß Funktioniert und nicht beschädigt ist.	X
Stellen Sie safer, dass der Gashebel sicherheitstechnisch einwandfrei funktioniert.	X
Schrauben und Muttern nachziehen. X
Batterie auf Schäden prüfen. X
Ladezustand der Batterie prüfen. X
Überprüfen Sie, ob die Entriegelungstasten an der Batterie Funktionieren und die Batterie in das Gerät einrastet.	X
Überprüfen, ob das Ladegerät unbeschädigt und betriebsfähig ist.	X
Darauf achtEN, dass alle Kupplungen, Verbindungen und Kabel sauber und intakt sind.		X
Verbindungen zwischen Batterie und Gerät sowie zwischen Batterie und Ladegerät prüfen.			X

TECHNISCHE DATEN

Technische Daten

436LiB / 536LiB

Motor

Motortyp

BLDC (bürstenlos) 36 V / BLDC (bürstenlos) 36 V

V V

Gewicht

Gewicht ohne Batterie, kg: 2,4 / 2,4

Gewicht mit Batterie, kg: 3,7 / 3,7

Standardbatterie BLi150

Batterielaufzeit

Batterielaufzeit, Min. 26 21

Standardbatterie BLi150

Geräuschemissionen

(siehe Anmerkung 1)

Gemessene Schalleistung dB(A) 95 97

Garantierte Schalleistung LwA dB(A) 96 98

Schallpegel

(siehe Anmerkung 2)

Äquivalenter Schalldruckwert am Ohr des Anwenders, 81 82 gemessen gem. EN ISO 11203 und ISO 22868, dB(A):

Vibrationspegel

(siehe Anmerkung 3)

Vibrationen am Handgriff, gemessen gem. ISO 22867, m/s² 0,7 0,5

Gebläseleistung

Luftstrom mit Standardmundstück, m³/min : 11,0 12,5

Max. Luftgeschwindigkeit mit Standardmundstück, m/s: 4754

Verwenden Sie originale Husqvarna-BLi-Batterien mit dem Gerät.

Zur Verwendung mit den angegebenen BLi-Batterien geeignete Ladegeräte
Batterieladegerät QC120	QC330
Netzspannung, V 220-240	100-240
Frequenz, Hz	50-60 50-60
Leistung,W	125	330

Anmerkung 1: Umweltbelastende Geräuschemission gemessen als Schalleistung (L_WA) gemäß EG-Richtlinie 2000/14/EG. Die Differenz zwischen garantiertem und gemessenem Schalldruckpegel besteht darin, dass beim garantierten Schalldruck auch eine Streuung im Messergebnis und Variationen zwischen verschiedenen Geräten desselben Modells gemäß der Richtlinie 2000/14/EG berücksichtigt werden.

Anmerkung 2: Berichten zufolge entspricht der Schalldruckpegel für diese Maschine normalerweise einer Ausbreitungsklasse (standardmäßige Ausbreitung) von 3 dB (A).

Anmerkung 3: Berichten zufolge liegt der äquivalente Vibrationspegel normalerweise bei einer Ausbreitungsklasse (Standardabweichung) von 2m / s²

EG-Konformitätserklärung (nur für Europa)

Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel [phone] versichert hiermit, dass die akkubetriebenen Laubbläser Husqvarna 436LiB, 536LiB mit Seriennummern ab 2015 (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIEN DES RATES entsprechen:

- vom 17. Mai 2006, Maschinen-Richtlinie 2006/42/EG. - vom 15. Dezember 2004 "über elektromagnetische Verträglichkeit" 2004/108/EWG. - vom 8. Mai 2000 "über umweltbelastende Geräuschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen" 2000/14/EG. - vom 12. Dezember 2006 über "elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen" (Niederspannungsrichtlinie) 2006/95/EG. - vom 6. September 2006 über "Batterien und Akkumulatoren sowie Altbatterien und Altakkumulatoren" 2006/66/EG. Folgende Normen wurden angewendet: EN 60335-1, 60335-2-100

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Schweden, hat die EG-Typenprüfung gemäß Artikel 12, Punkt 3b der Maschinen-Richtlinie (2006/42/EG) ausgeführt.

SMP Svensk Maskinprovning AB hat das Einverständnis mit Anhang V der Richtlinien des Rates 2000/14/EG bereits bestätigt. Die Prüfzertifikate haben die Nummern: 01/012/006 - 436LiB, 01/012/007 - 536LiB

Für Informationen betreffend die Geräuschemissionen, siehe das Kapitel Technische Daten.

Huskvarna, den 20. Januar 2015

Tom Söberg, Entwicklungsleiter (Bevollmächtigter Vertreter für Husqvarna AB, verantwortlich für die technische Dokumentation.)

Technische Daten 62
